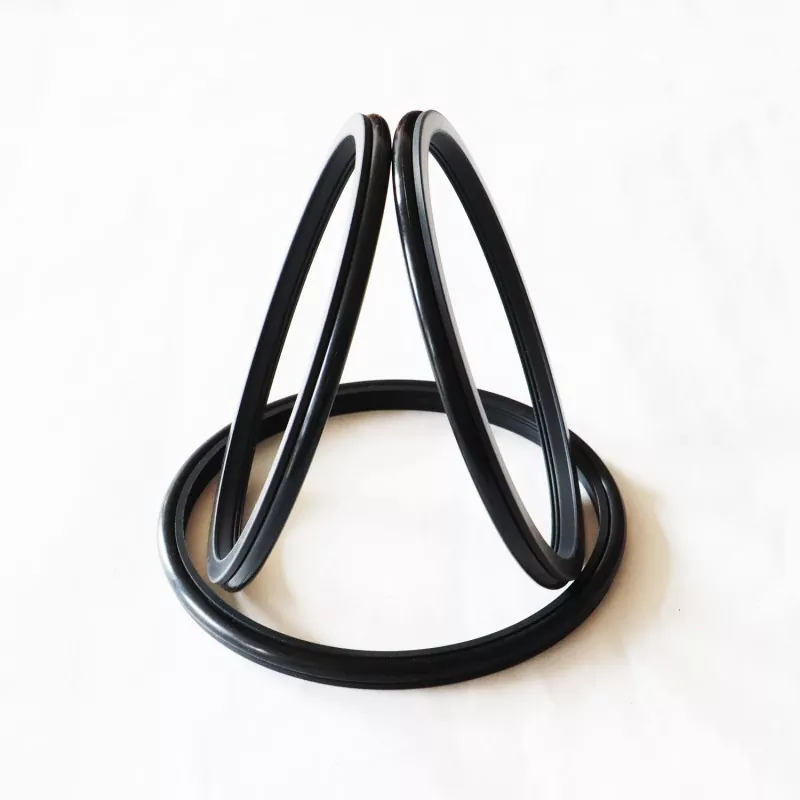

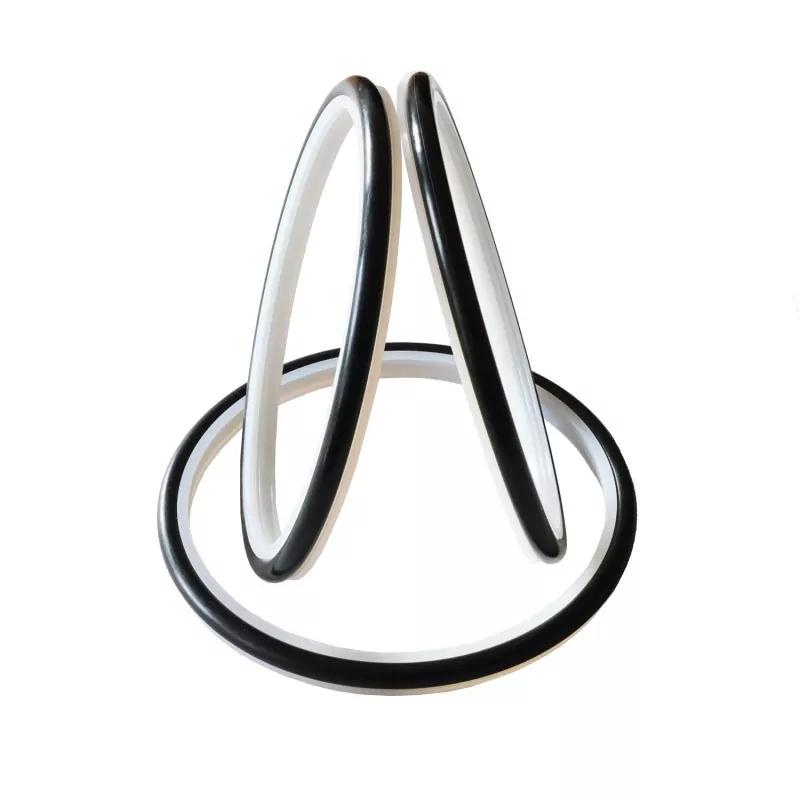

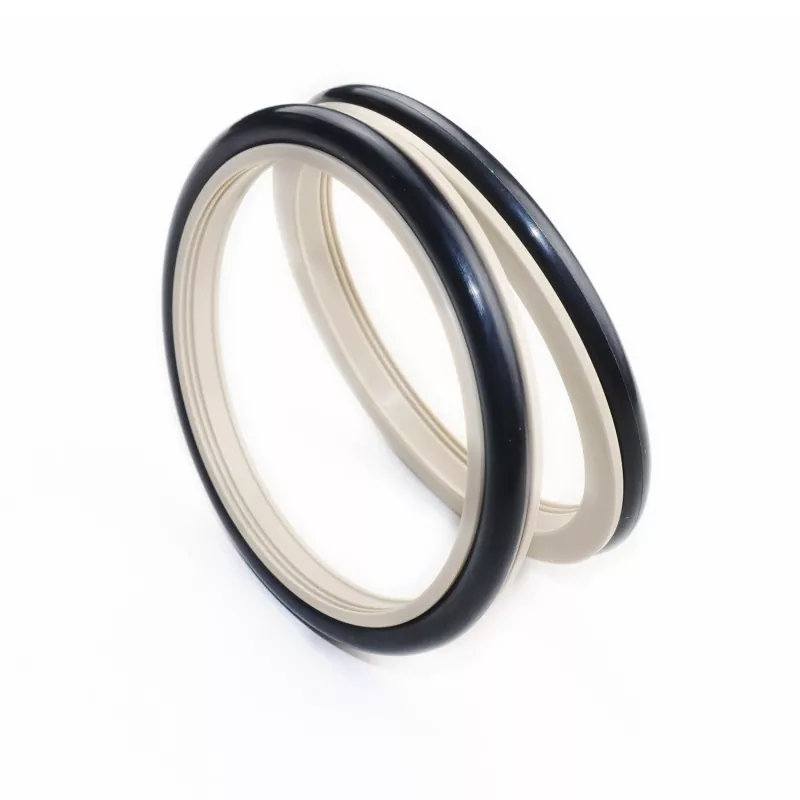

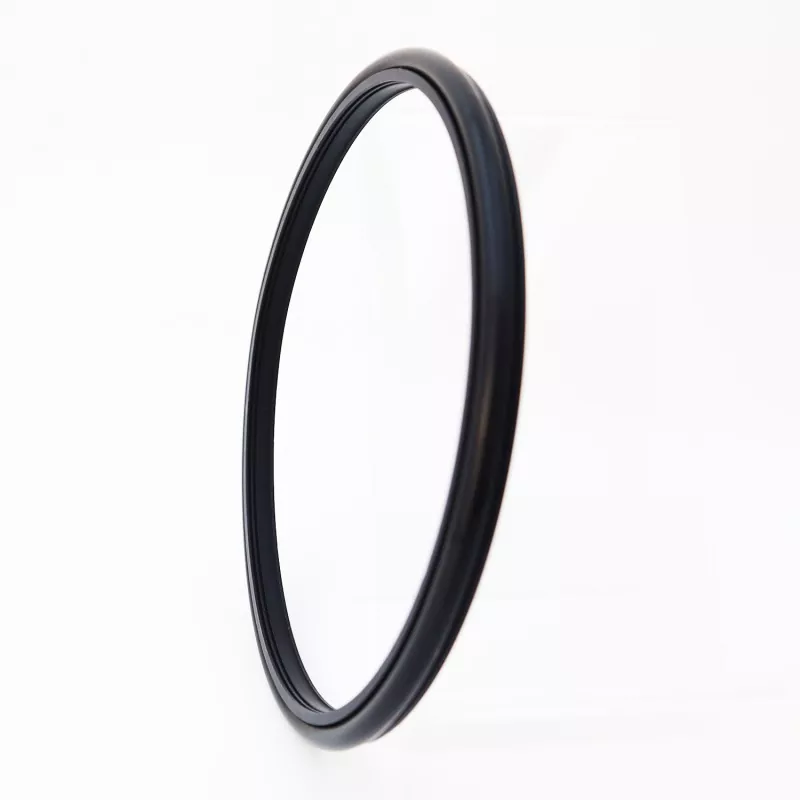

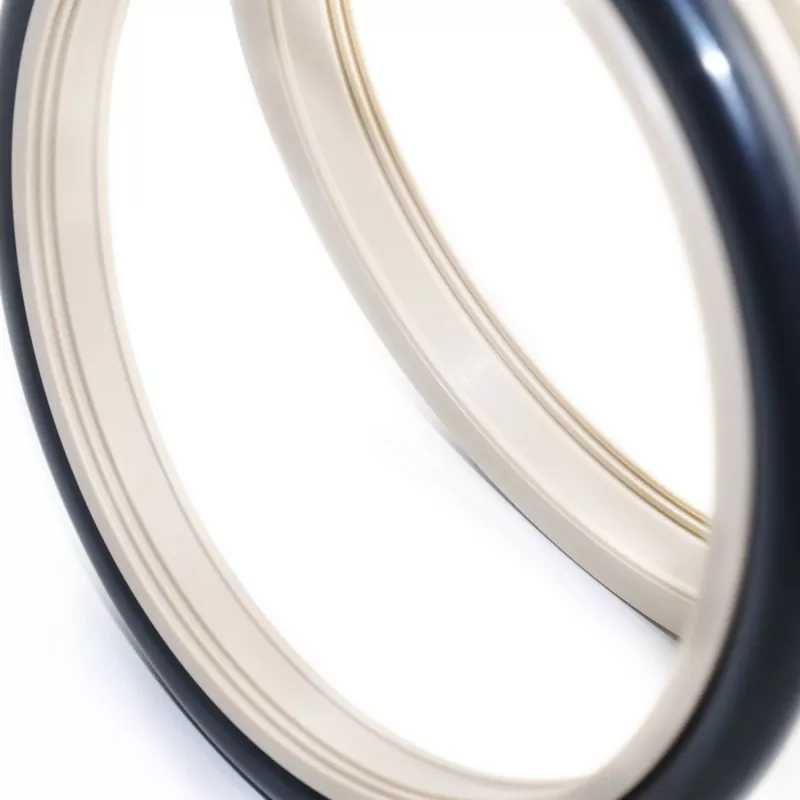

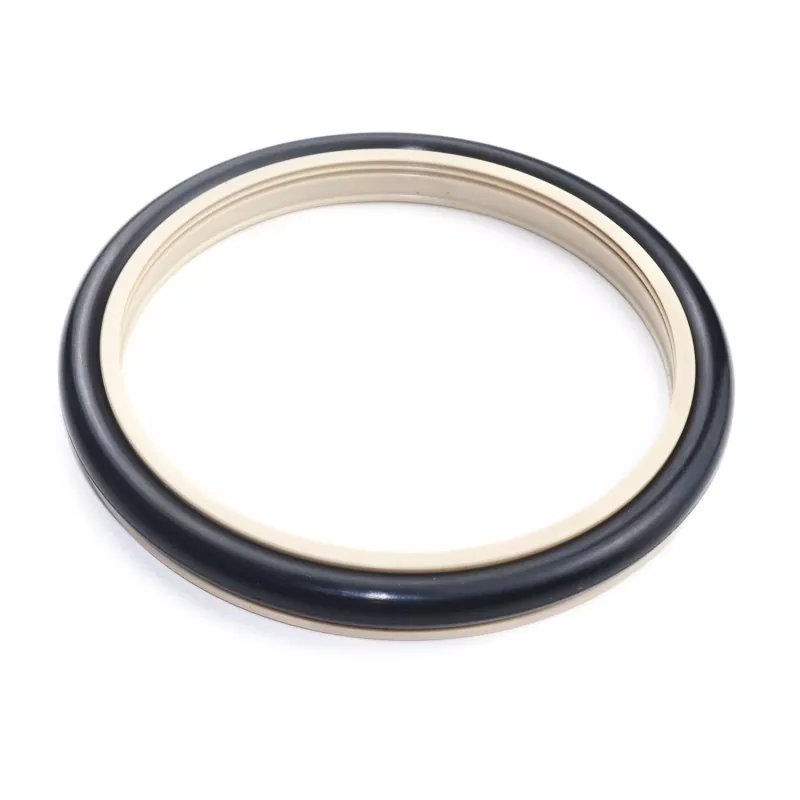

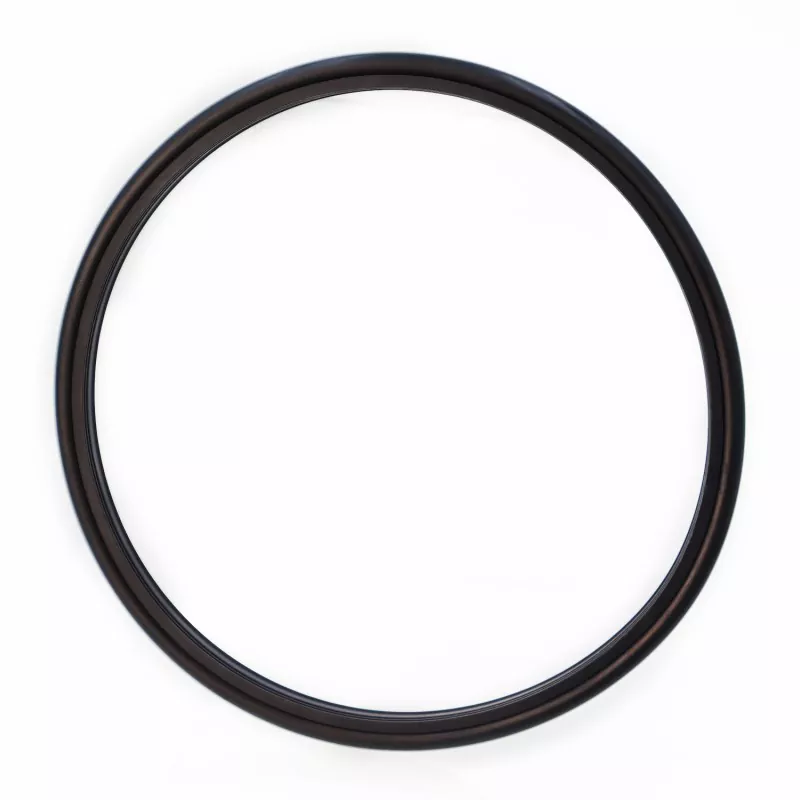

Подсиленото назъбено композитно уплътнение (уплътнение от циментова суспензия) за бутални пръти (валове) се състои от специално проектиран назъбен уплътнителен пръстен, изработен от високоефективна инженерна пластмаса и гумен О-пръстен; подходящ е за еднопосочно уплътняване при хидравлични възвратно-постъпателни и ротационни приложения. Използва се предимно в бутални помпи, кални помпи, инструменти за винтово пробиване, сондажни платформи, оборудване за проучване на нефт, бетонови инсталации и др.
Основните характеристики включват дълъг експлоатационен живот, ниско триене, отлично уплътняване, компактен дизайн и лесен монтаж, използване и поддръжка. Оптимизираният дизайн на профила и дебелината на уплътняващия ръб гарантира ефективно уплътняване дори при излагане на агресивни среди като циментова суспензия.
Когато се използва с подобна на кал среда, се препоръчва да се инжектира смазваща грес между двата (или повече) етапа на уплътняване.
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Среден |
|
|
Възвратно-постъпателно движение |
Ротационно движение |
|||
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
≤2 |
Вода, кал, суров нефт, хидравлично масло, емулсия |
|
-20 до +200 (с FKM О-пръстен) |
||||
1. Съвместимите материали за О-пръстен включват: R01 нитрилен каучук (NBR), R02 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE4; други налични материали включват PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 и др.
Модел за поръчка: RC2061-80*91.7*7.6-PTFE4-R01 (Модел - Диаметър на вала * Диаметър на канала * Ширина на канала - Код на материала)
Налични са размери в посочения диапазон на параметрите.
|

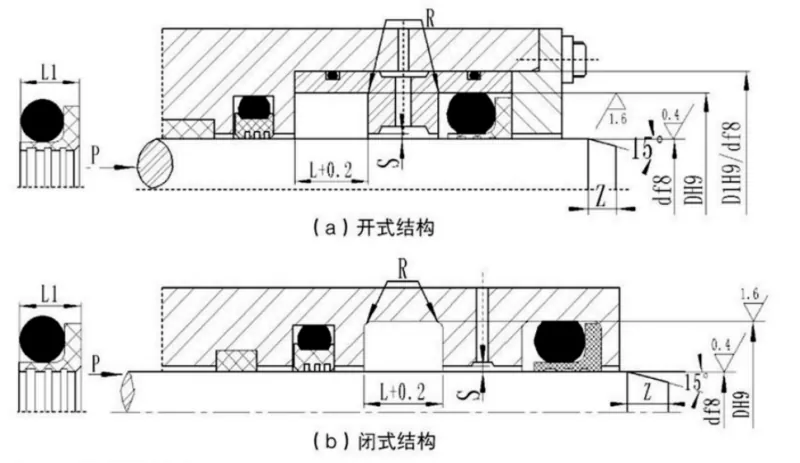

Диапазон на диаметъра на вала Стандартен тип d f8 RC2061 |
Диапазон на диаметъра на вала Тежки d f8 RC2061-Z |
Диаметър на канала D H9 |
Ширина на канала L+0,2 |
Ширина на уплътнението L1 |
Радиус на ъгъла Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на напречното сечение на О-пръстена |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забележка: 1. За диаметри на вала ≤30 mm се препоръчва конструкция с отворен канал.
2. За приложения с ротационно уплътняване повърхностната твърдост на въртящия се вал трябва да бъде HRC ≥58.
3. За налягания, надвишаващи 30 MPa, се препоръчва монтаж H8/f8 за екструзионната междина.
