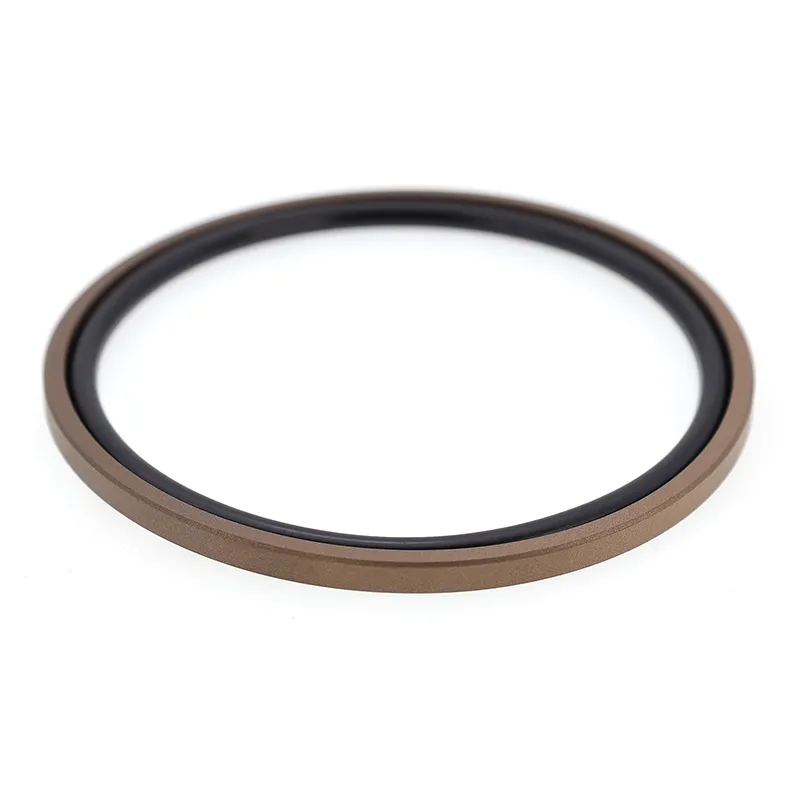

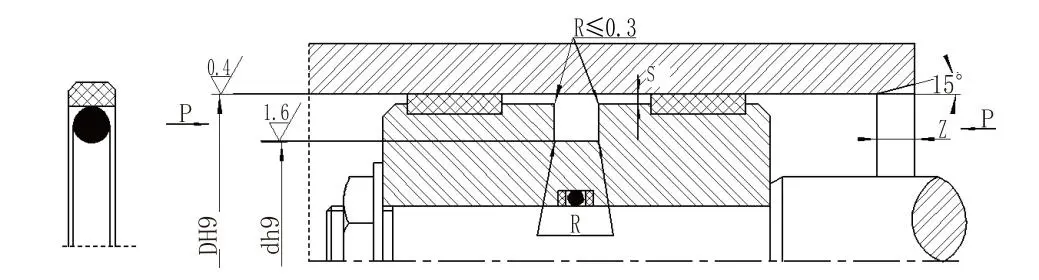

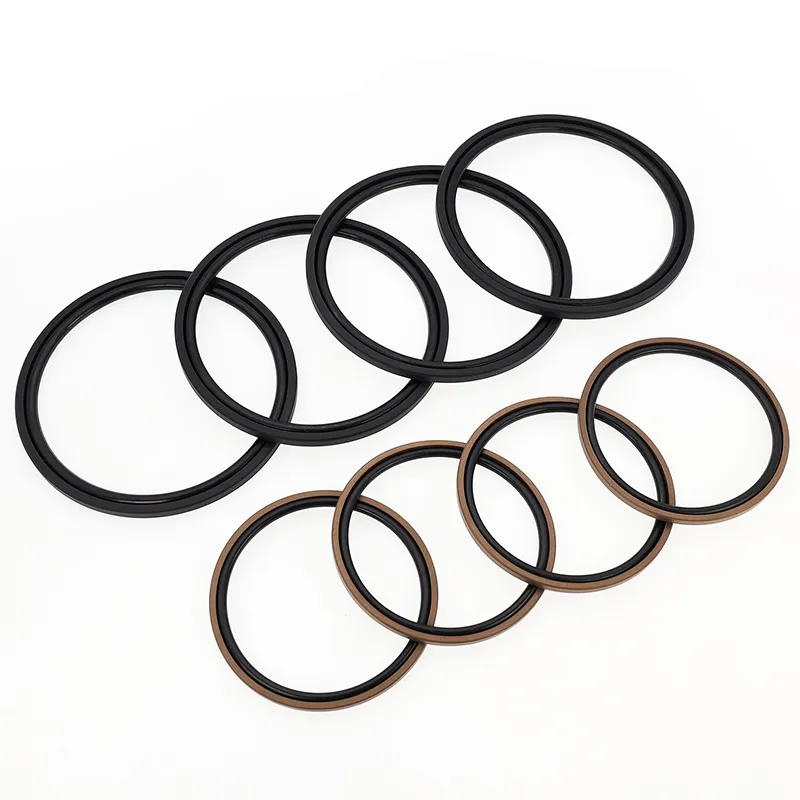

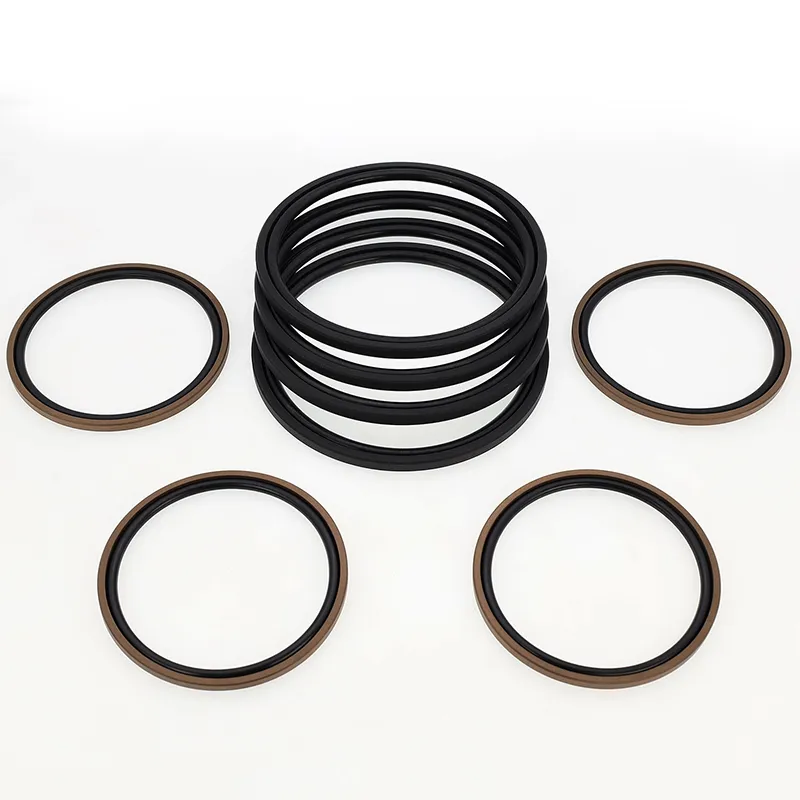

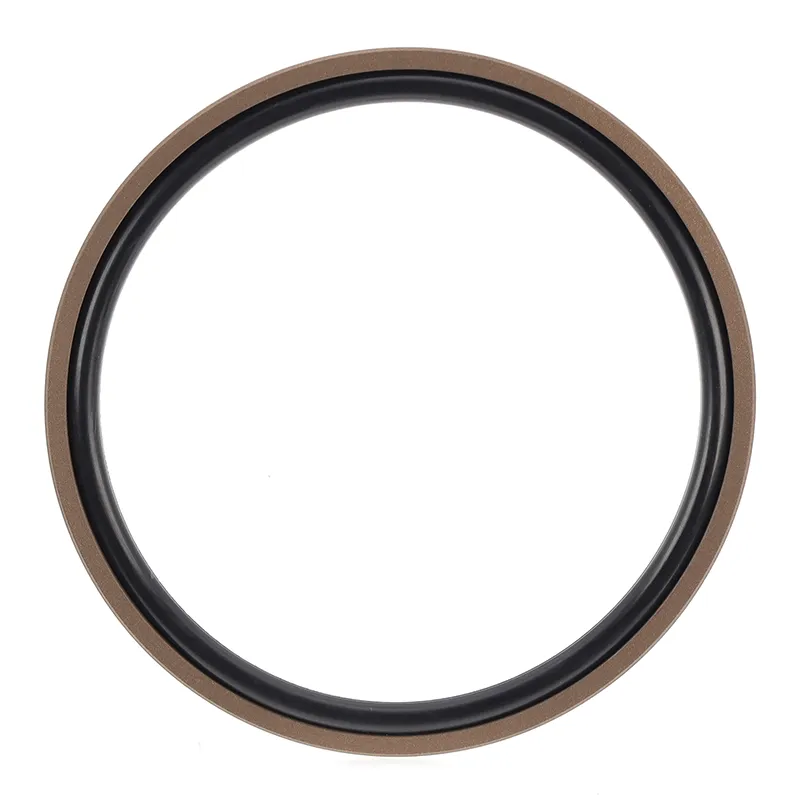

Квадратното комбинирано уплътнение (Glyd Ring Seal) за бутала (отвор) се състои от напълнен с PTFE правоъгълен уплътнителен пръстен и О-пръстен. Подходящ е за двупосочно уплътняване под налягане при възвратно-постъпателно хидравлично движение. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Обикновено се използва заедно с направляващ пръстен. За цилиндри с диаметър по-малък от 30 mm трябва да се използва дизайн с разделен (отворен) канал.
1. Ниско триене, ниско съпротивление при стартиране, гладко движение, еднакво динамично и статично триене и без пълзене;
2. Стабилност на високо налягане при налягане и тежки условия;
3. Дълъг живот, подходящ за смазване без масло;
4. Подходящ за запечатване на среди с нисък вискозитет като вода.
|
Налягане Mpa |
Температура ℃ |
Скорост m/s |
Среден |
|
≤60 |
-35~+100 (О-пръстен NBR) |
≤6 |
Хидравлично масло на минерална основа, течност за забавяне на горенето (HFA/HFB), вода и др. |
|
-20~+200 (О-пръстен FKM) |
1. Налични материали за О-пръстен: R01 Нитрил-бутадиенов каучук (NBR), R02 Флуорокаучук (FKM) и др.

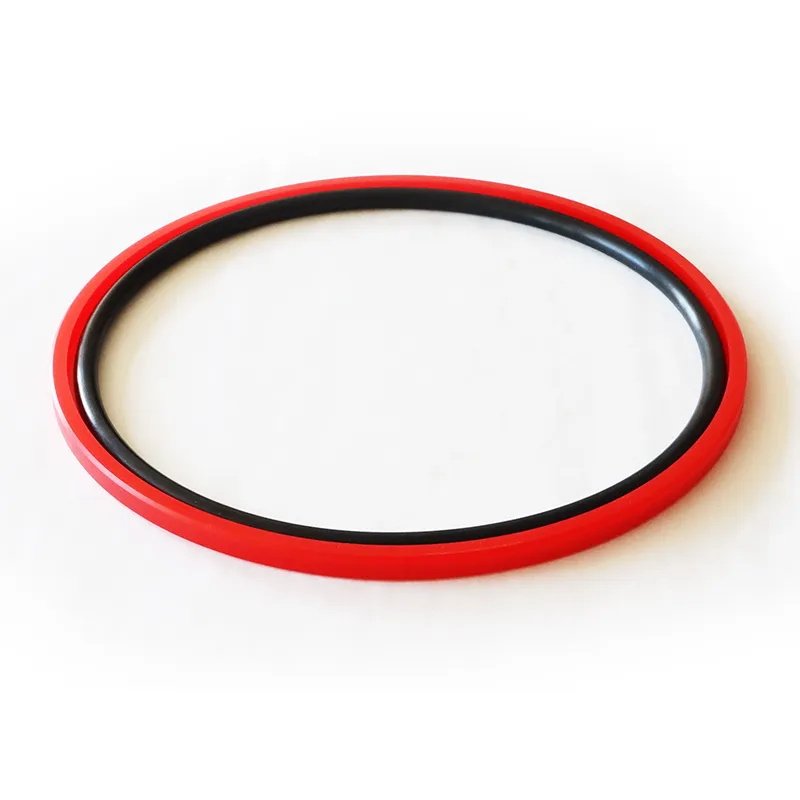

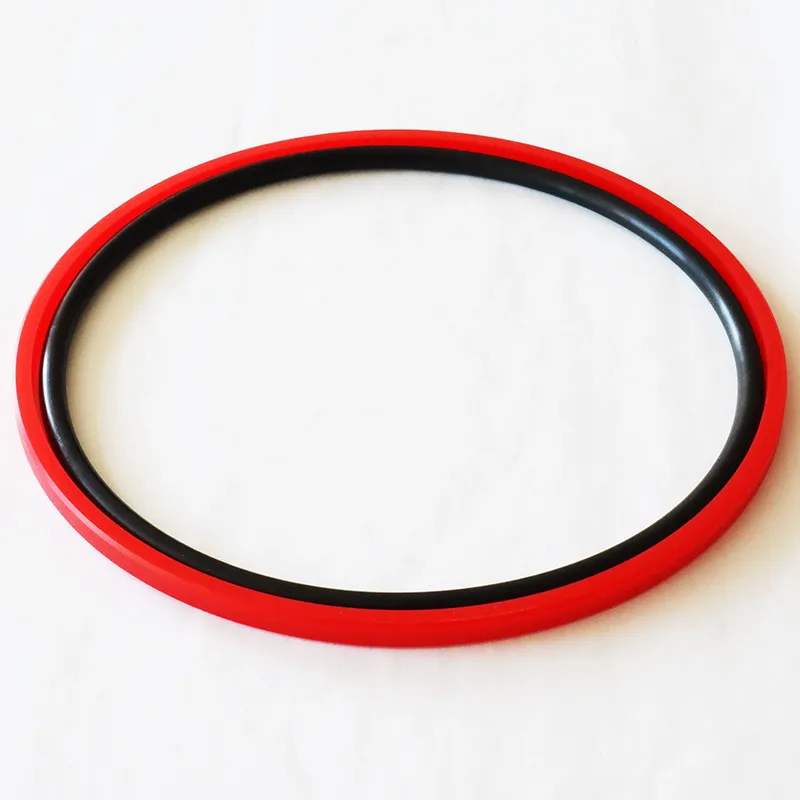

2. Материал на уплътнителния пръстен: Стандартен материал: PTFE3; други налични материали включват PTFE2, PTFE4 и PU.
Модел за поръчка: RC61-40x29x4.2-PTFE3-R01; Модел за поръчка: RC61-B-40x29x4.2-PTFE3-R02
RC61 - пръстен Glyd; RC61-B - Уплътнение за дупки; DxdxL - Код на материала
