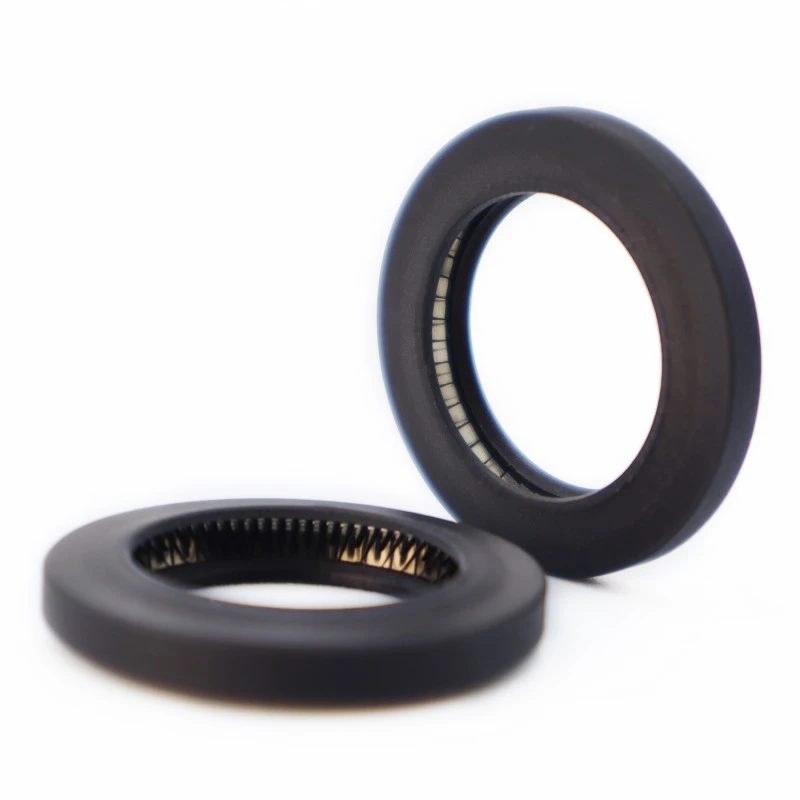

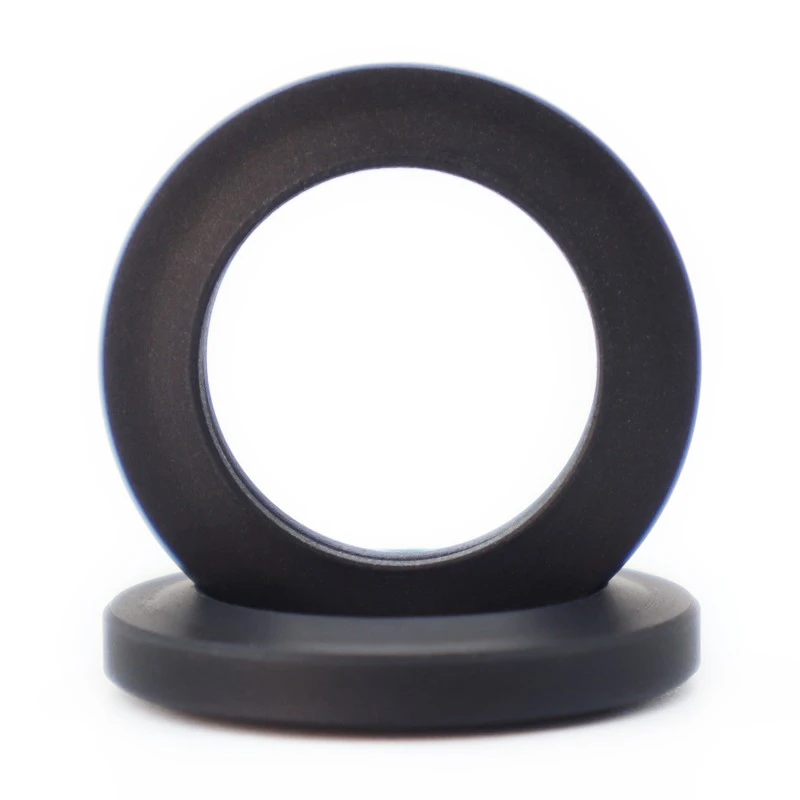

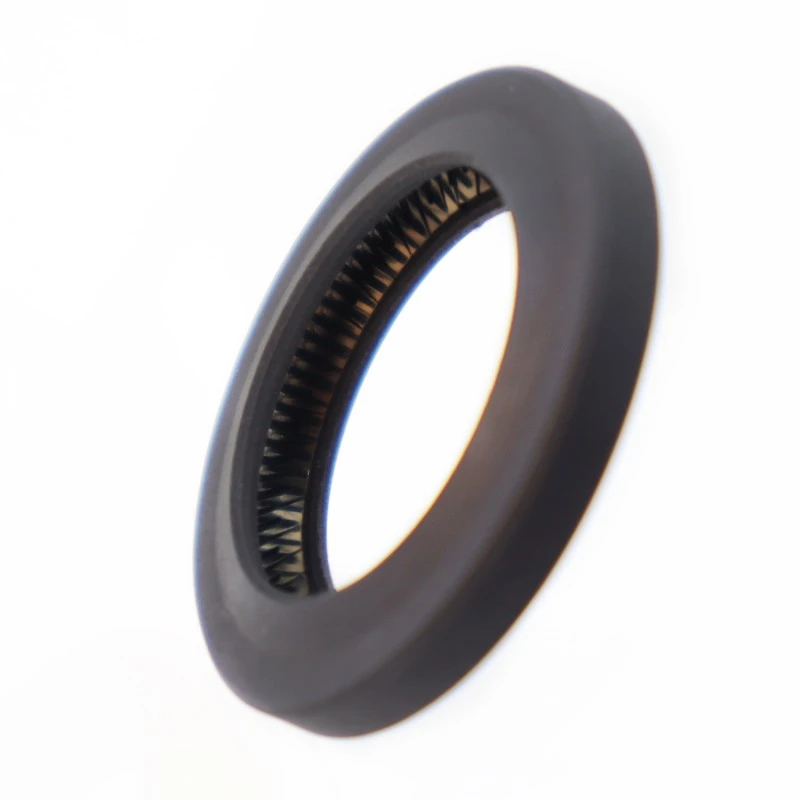

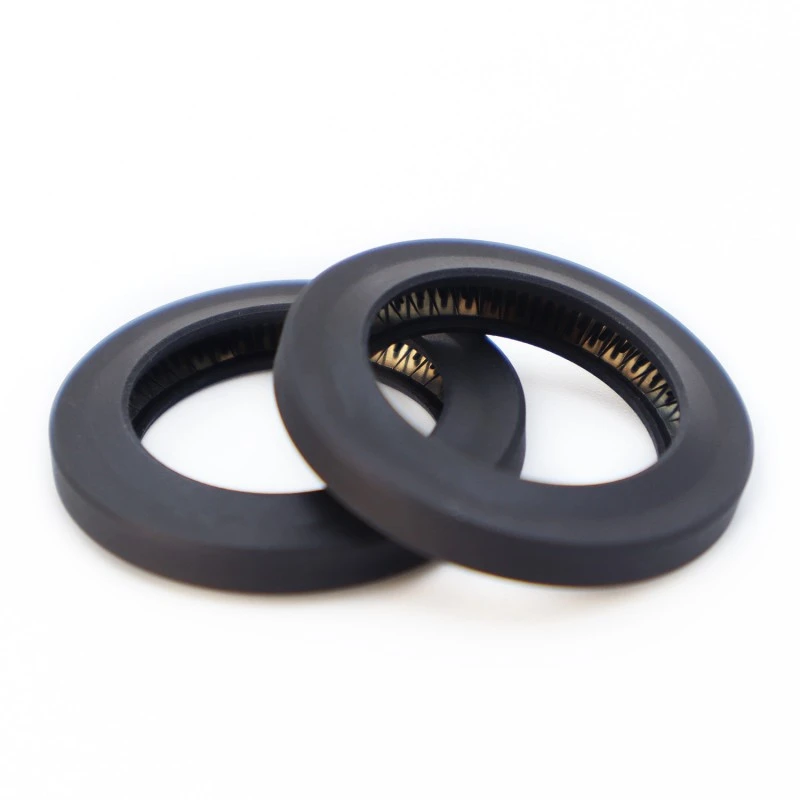

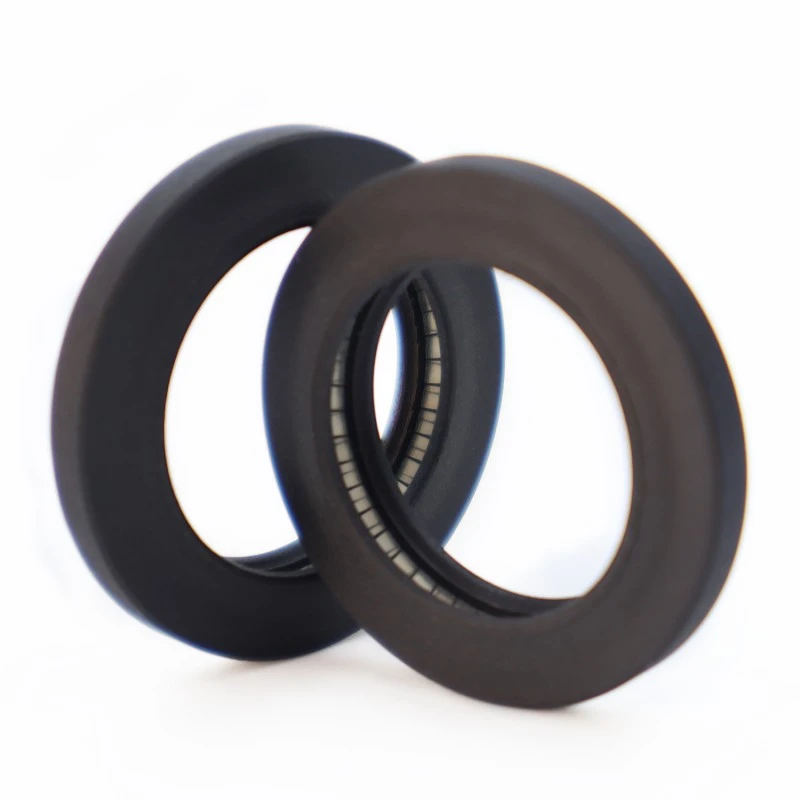

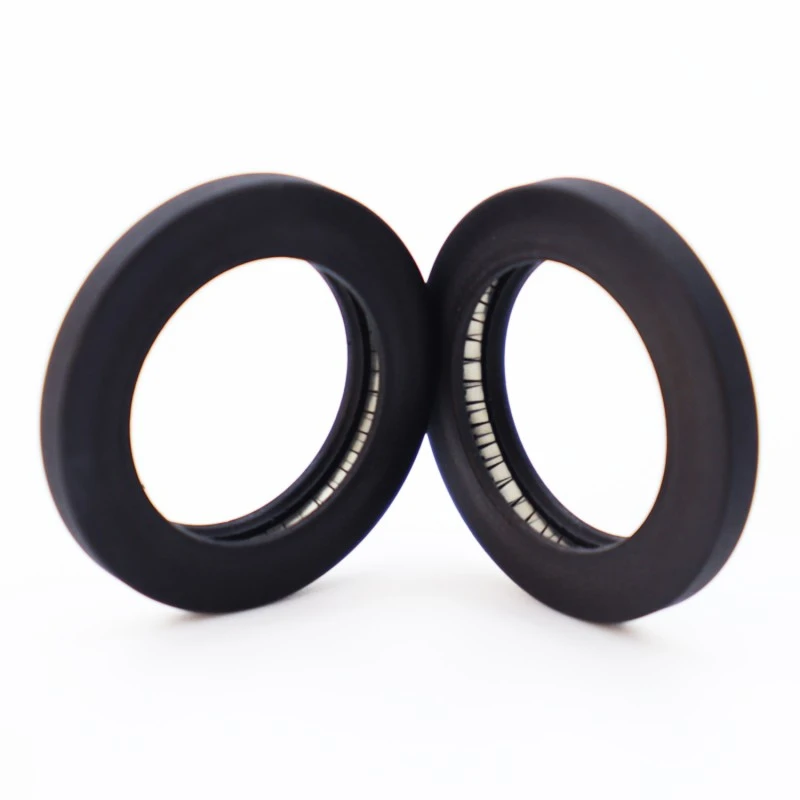

Уплътнението RC2876 се състои от пружина от неръждаема стомана и пластмаса с висока производителност. Пружината от неръждаема стомана може да бъде V-образна или O-образна пружина. Когато използвате RC2876-B, трябва да бъде избран подходящият еластомерен материал.
Приложими работни условия (екстремни стойности не трябва да се появяват едновременно)
|
Налягане (MPa) |
Скорост (m/s) |
Температура (°C) |
Среден |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Всички течности, химикали и газове |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Избор на материал
1. Придружаващите материали за О-пръстени могат да бъдат избрани от: R01 Нитрилен каучук (NBR), R02 Флуорокаучук (FKM) и др.
2. Материали за уплътнителен пръстен: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.
3. Пружините от неръждаема стомана могат да бъдат избрани от О-образни пружини и V-образни пружини.
Пример за поръчка
RC2876-40-PTFE4+V: Външният диаметър на канала за вътрешно налягане е 40, материалът на уплътнителния пръстен е PTFE4, пружината е V-образна пружина.
RC2876-B-40-PTFE4+R02: Външният диаметър на канала за вътрешно налягане е 40, материалът на уплътнителния пръстен е PTFE4, съответстващият О-пръстен е направен от флуорокаучук.
Забележка: Ако е необходим разширен диапазон, моля, използвайте серийния номер.
Таблица със спецификации (Всички спецификации в рамките на диапазона на параметрите са налични)
|
Сериен номер |
Сериен номер |
Стандартен диапазон DH11 |
Разширен обхват DH11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Заоблени ъгли Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13.9 |
10~40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24.9 |
13~200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18~400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124.9 |
28~700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999.9 |
45~1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
