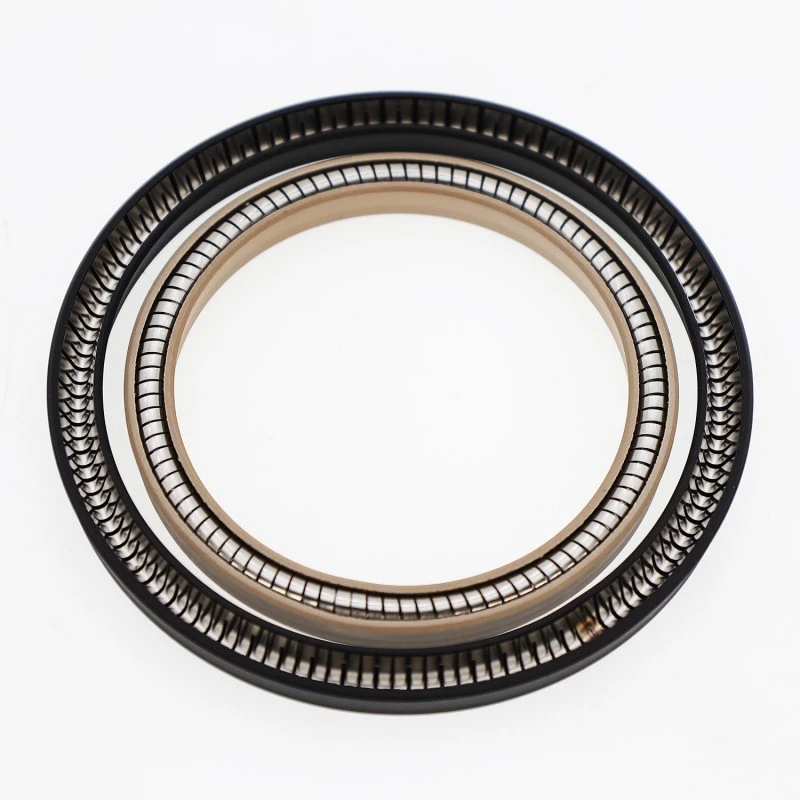

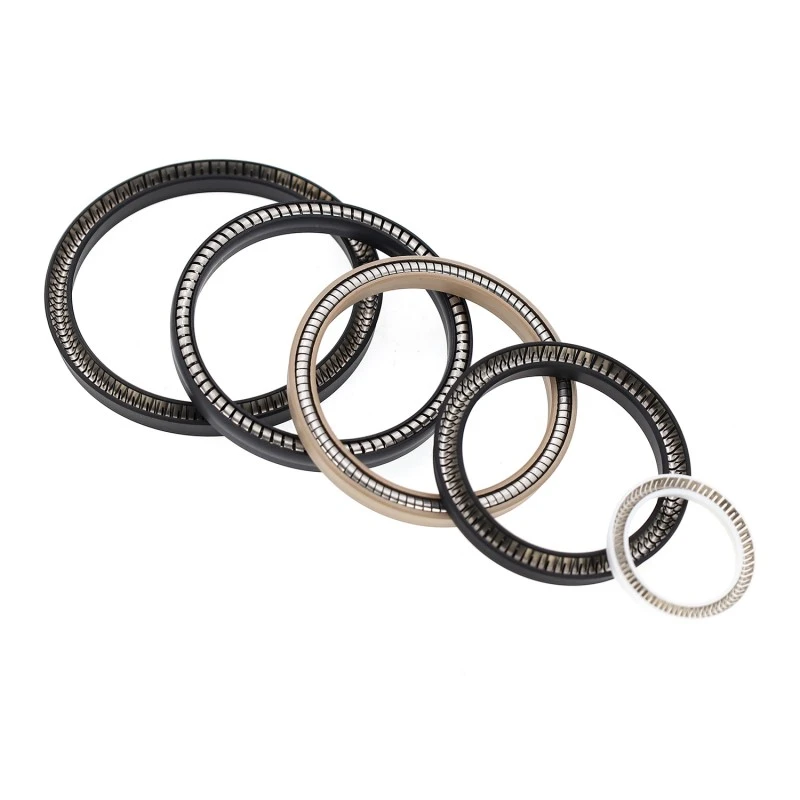

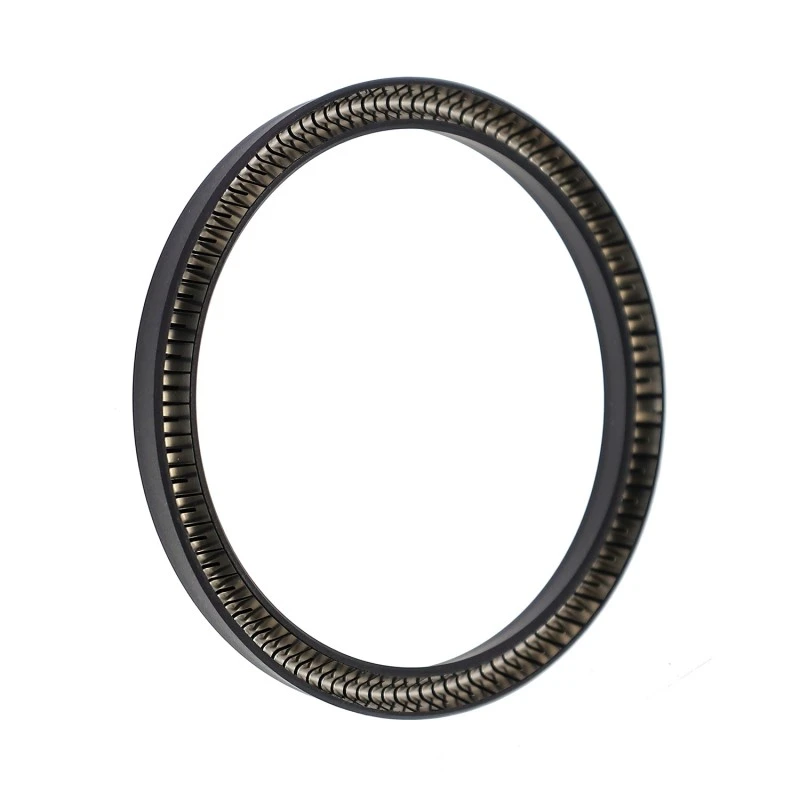

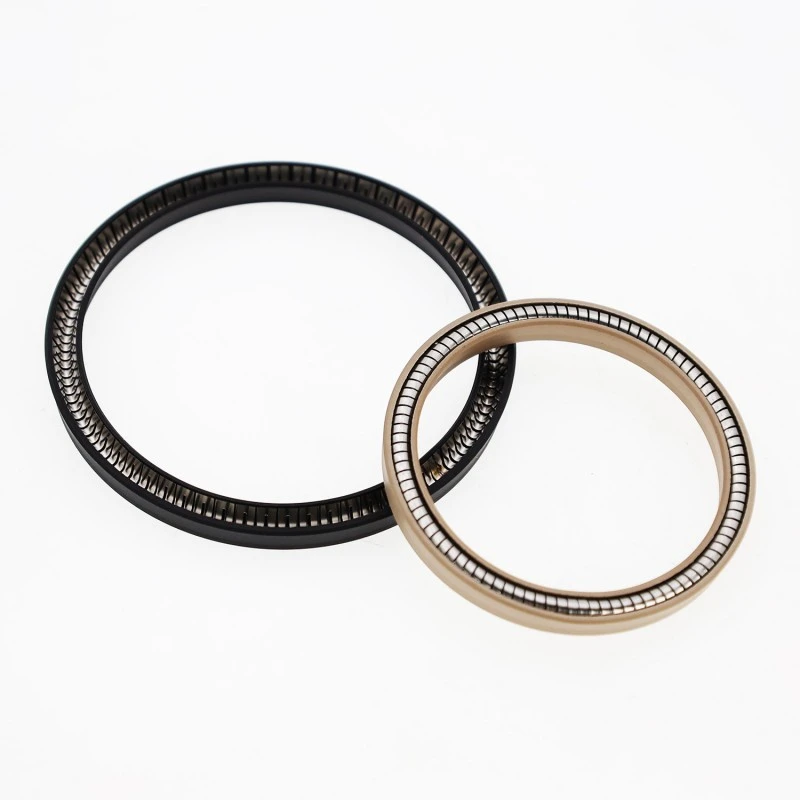

Пружинно задвижваното уплътнение RC16 е съставено от пружина от неръждаема стомана и пластмаса с висока производителност. Пружината от неръждаема стомана може да бъде V-образна или O-образна пружина. Когато използвате RC16-B, трябва да изберете подходящия еластомерен материал.
|
Налягане MPa |
Скорост m/s |
Температура °C |
Среден |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Почти всички медии |
Избор на материал
1. Материалът на О-пръстена може да бъде избран от: R01 Нитрилен каучук (NBR), R02 Флуорокаучук (FKM) и др.
2. Материалите за уплътнителен пръстен включват: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.
3. Пружините от неръждаема стомана могат да бъдат с O-образна или V-образна форма.
Пример за поръчка
RC16-40-PTFE4+V: Диаметър на вала 40, материалът на уплътнителния пръстен е PTFE4, пружината от неръждаема стомана е V-образна пружина.
RC16-B-40-PTFE4+R02: Диаметър на вала 40, материалът на уплътнителния пръстен е PTFE4, съответстващият О-пръстен е направен от флуорокаучук.

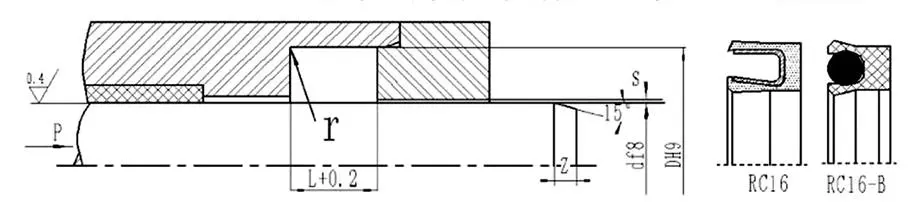

Таблица със спецификации и параметри (наличен е всеки размер в посочения диапазон)
|
df8 |
DH9 |
L+0,2 |
Smax (<20MPA) |
Smax (<40MPA) |
Zmin |
rmax |
|
4~9.9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0.8L |
0.4 |
|
10~19.9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119.9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120~1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
Монтаж на PTFE уплътнението: Обикновено се използват отворени канали; за монтаж в затворени канали, моля, вижте страница 160 от инструкциите за монтаж на PTFE уплътнение.
Таблица със спецификации и размери (Ако необходимите ви спецификации не са посочени в тази таблица, моля, свържете се с нашата компания; ние можем да доставим продукти до 1600 mm.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
Решенията за запечатване на Ruichen са успешно приложени в множество емблематични проекти и критично оборудване по целия свят. Нашите уплътнения за високо налягане бяха избрани от известен европейски производител на вятърни турбини за използване в хидравличната система за управление на наклона на техните офшорни вятърни турбини. Тези уплътнения са работили надеждно повече от пет години при екстремни солен спрей, висока влажност и ниска температура, спечелвайки висока оценка от клиента.
Междувременно нашите устойчиви на химикали уплътняващи продукти бяха успешно изнесени в голям нефтохимически проект в Близкия изток, където се използват в помпи за пренос на химикали с високи изисквания. Тяхната устойчивост на корозия е помогнала на клиента да постигне безопасно непрекъснато производство без течове.
Тези успешни международни случаи напълно демонстрират, че продуктите на Ruichen отговарят на най-строгите световни стандарти за качество и приложение.
