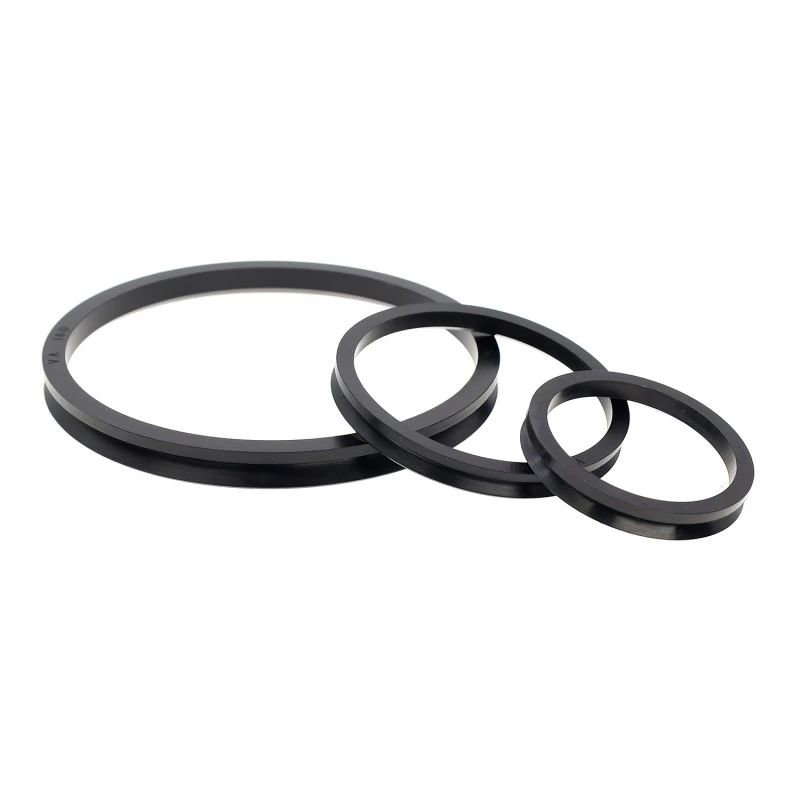

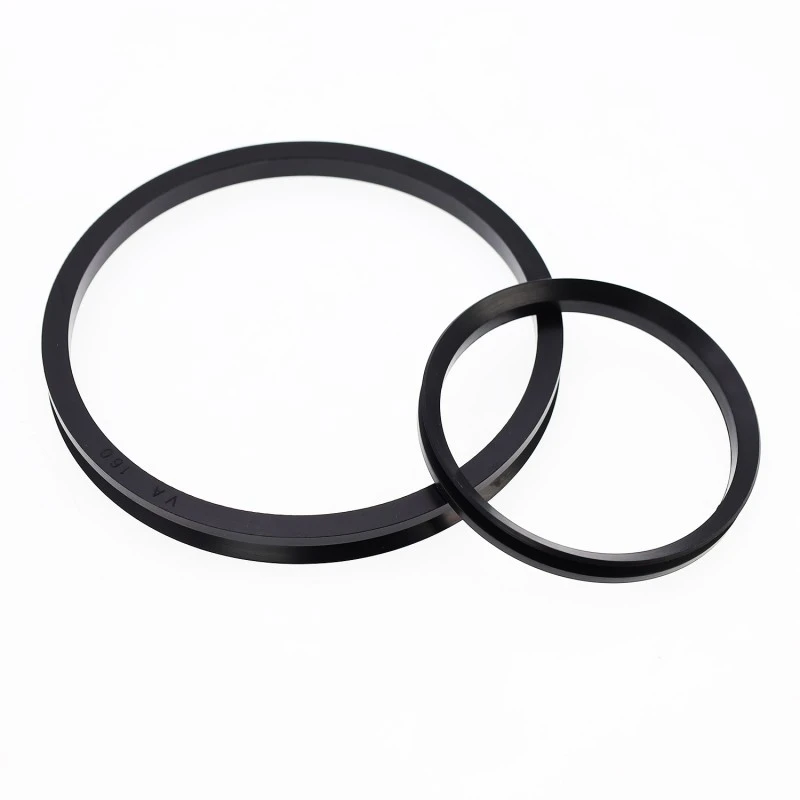

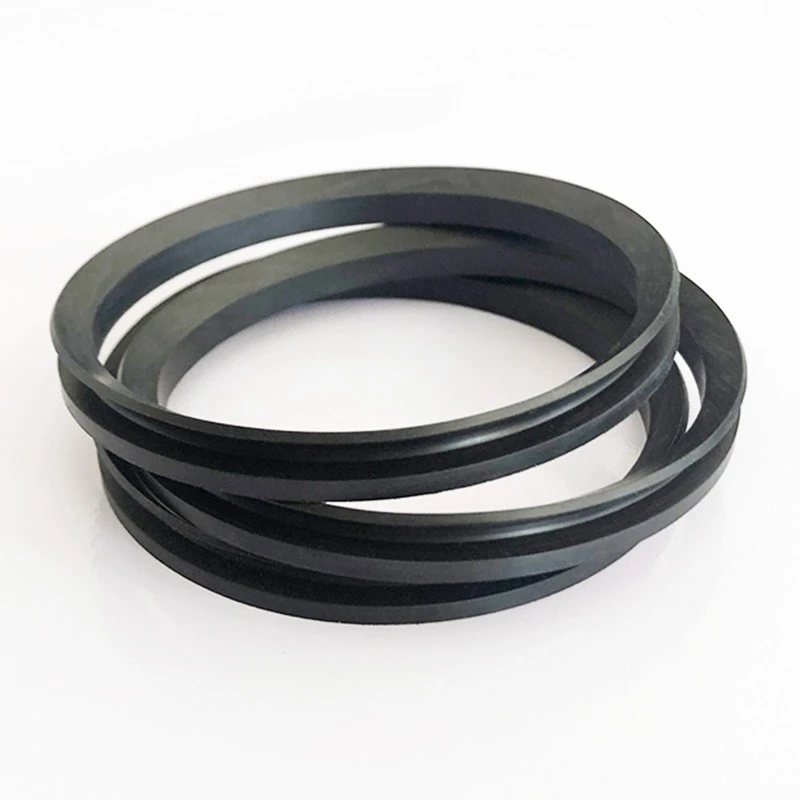

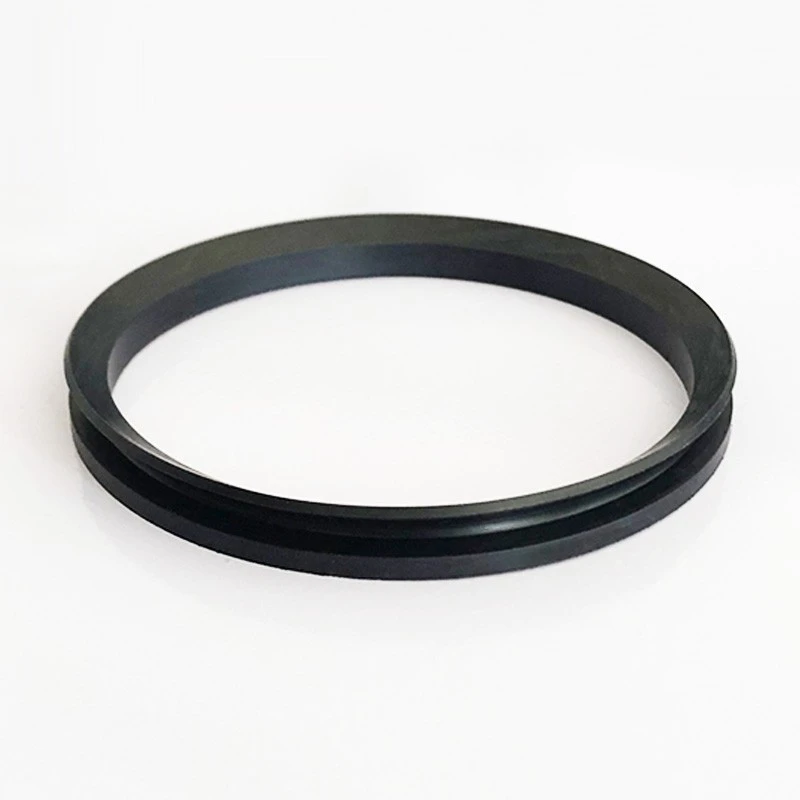

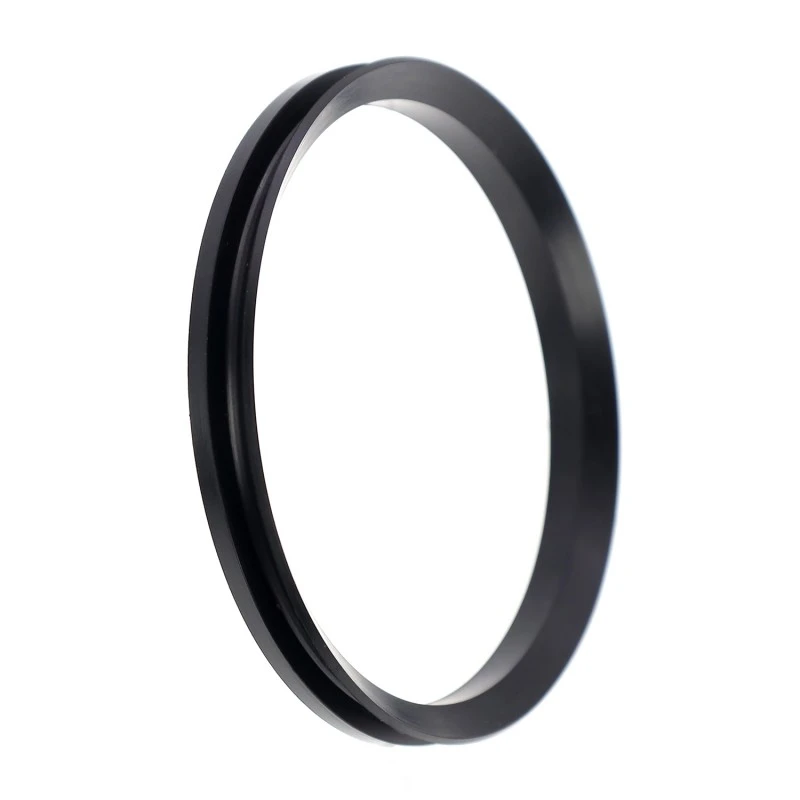

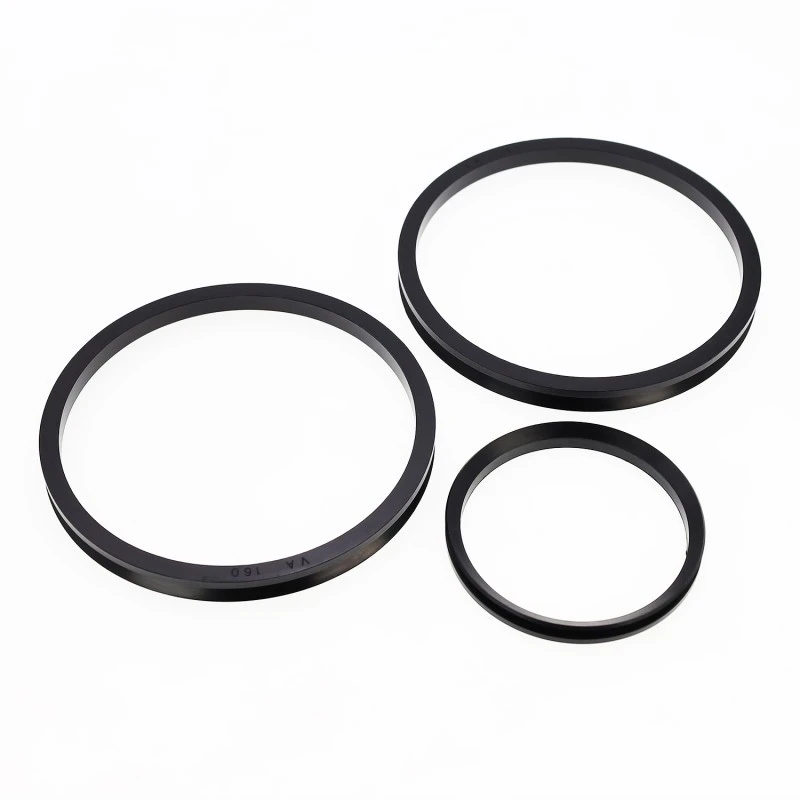

1. Лесен за инсталиране, може да се разтегне нормално и да се държи здраво върху вала от еластичността на гумата.
2. Ниско контактно налягане в устната и добра устойчивост на износване.
3. Позволява определена степен на ексцентричност на вала.
4. Ефективно предотвратява навлизането на прах, прах, вода и техните смеси.
a-подложка b-уплътнителна устна C-талия
|
Раздел |
Име |
Скорост |
температура |
налягане |
Среден |
Наличен диапазон |
|
|
Вирджиния |
15m/s |
35~+100(NBR) -20~+180(FKM) |
0.03 |
Хидравлично масло, емулсии, вода, грес и др. |
3~6000 мм |
|
|
СРЕЩУ |
12~200 мм |

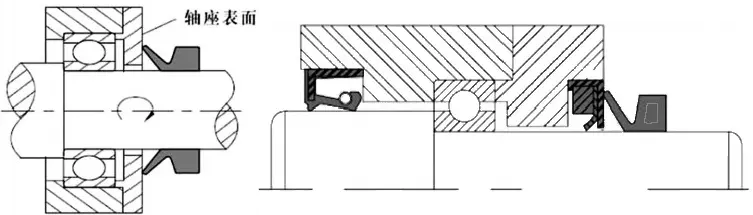

Принципна схема на V-образен воден затвор
Препоръчителна грапавост на повърхността на триене
|
Ra (μm) |
Линейна скорост (m/s) |
Среден |
|
0,4-0,8 |
>10 |
Масло, вода |
|
0,8-1,6 |
5-10 |
Пръскано масло, пръскана вода, грес |
|
1,6-2,0 |
1-5 |
Мазнини, прах, пръски вода |
|
2,0-2,5 |
<1 |
Мазнини, прах |
Забележка: Качеството на повърхността не трябва да надвишава Ra 0,05 μm.

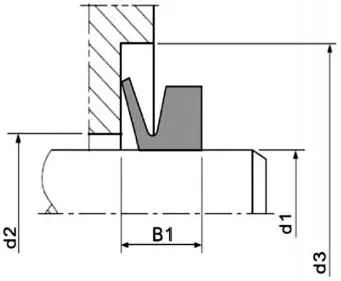

VA спецификации и таблица с размери на канала
|
Номер на продукта |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Va3 |
2,7~3,5 |
d1+1 |
d1+4 |
2,5±0,3 |
2.5 |
1.5 |
3 |
2.1 |
|
Va4 |
3,5~4,5 |
d1+6 |
3±0,4 |
3.2 |
2 |
3.7 |
2.4 |
|
|
Va5 |
4,5~5,5 |
4 |
||||||
|
Va6 |
5,5~6,5 |
5 |
||||||
|
Va7 |
6,5~8 |
6 |
||||||
|
Va8 |
8~9,5 |
7 |
||||||
|
Va10 |
9,5~11,5 |
d1+9 |
4,5±0,6 |
9 |
3 |
5.5 |
3.4 |
|
|
Va12 |
11,5~12,5 |
10.5 |
||||||
|
Va14 |
13,5~15,5 |
12.5 |
||||||
|
Va16 |
15,5~17 |
14 |
||||||
|
Va18 |
17,5~19 |
16 |
||||||
|
Va20 |
19~21 |
d1+2 |
d1+12 |
6±0,8 |
18 |
4 |
7.5 |
4.7 |
|
Va22 |
21~24 |
20 |
||||||
|
Va25 |
24~27 |
22 |
||||||
|
Va28 |
27~29 |
25 |
||||||
|
Va30 |
29~31 |
27 |
||||||
|
Va32 |
31~33 |
29 |
||||||
|
Va35 |
33~36 |
31 |
||||||
|
Va38 |
36~38 |
34 |
||||||
|
Va40 |
38~43 |
d1+15 |
7±1 |
36 |
5 |
9 |
5.5 |
|
|
Va45 |
43~48 |
40 |
||||||
|
Va50 |
48~53 |
45 |
||||||
|
Va55 |
53~58 |
49 |
||||||
|
Va60 |
58~63 |
54 |
||||||
|
Va65 |
63~68 |
58 |
||||||
|
Va70 |
68~73 |
d1+3 |
dl+18 |
9±1,2 |
63 |
6 |
11 |
6.8 |
|
Va75 |
73~78 |
67 |
||||||
|
Va80 |
78~83 |
72 |
||||||
|
Va85 |
83~88 |
76 |
||||||
|
Va90 |
88~93 |
81 |
||||||
|
Va95 |
93~98 |
85 |
||||||
|
Va100 |
98~105 |
90 |
|
Номер на продукта |
dl |
d2 |
d3 |
BI |
d |
C |
B |
A |
|
Val10 |
105~115 |
d1+4 |
d1+21 |
10,5±1,5 |
99 |
7 |
12.8 |
7.9 |
|
Va120 |
115~125 |
108 |
||||||
|
Va130 |
125~135 |
117 |
||||||
|
Va140 |
135~145 |
126 |
||||||
|
Va150 |
145~155 |
135 |
||||||
|
Va160 |
155~165 |
d1+24 |
12±1,8 |
144 |
8 |
14.5 |
9 |
|
|
Va170 |
165~175 |
153 |
||||||
|
Va180 |
175~185 |
162 |
||||||
|
Va190 |
185~195 |
171 |
||||||
|
Va200 |
190~210 |
d1+10 |
d1+45 |
20±4 |
180 |
15 |
25 |
14.3 |
|
Va220 |
210~235 |
198 |
||||||
|
Va250 |
235~265 |
225 |
||||||
|
Va275 |
265~290 |
247 |
||||||
|
Va300 |
290~310 |
270 |
||||||
|
Va325 |
310~335 |
292 |
||||||
|
Va350 |
335~365 |
315 |
||||||
|
Va375 |
365~390 |
337 |
||||||
|
Va400 |
390~430 |
360 |
||||||
|
Va450 |
430~480 |
405 |
||||||
|
Va500 |
480~530 |
450 |
||||||
|
Va550 |
530~580 |
495 |
||||||
|
Va600 |
580~630 |
540 |
||||||
|
Va650 |
630~665 |
600 |
||||||
|
Va700 |
665~705 |
630 |
||||||
|
Va725 |
705~745 |
670 |
||||||
|
Va750 |
745~785 |
705 |
||||||
|
Va800 |
785~830 |
745 |
||||||
|
Va850 |
830~875 |
785 |
||||||
|
Va900 |
875~920 |
825 |
||||||
|
Va950 |
920~965 |
865 |
||||||
|
Va1000 |
965~1015 |
910 |
Забележка: Предлагат се продукти с дължина до 6000 mm.
VS спецификации и таблица с размери на канала
|
Номер на продукта |
dl |
d2 |
d3 |
B1 |
d |
C |
B |
A |
|
Vs12 |
11,5~13,5 |
dl+1 |
dl+9 |
6,7±0,6 |
10.5 |
3 |
7.7 |
5.6 |
|
Vs14 |
13,5~15,5 |
12.5 |
||||||
|
Vs16 |
15,5~17,5 |
14 |
||||||
|
Vs18 |
17,5~19 |
16 |
||||||
|
Vs20 |
19~21 |
dl+2 |
dl+12 |
9±0,8 |
18 |
4 |
10.5 |
7.9 |
|
Vs22 |
21~24 |
20 |
||||||
|
Vs25 |
24~27 |
22 |
||||||
|
Vs28 |
27~29 |
25 |
||||||
|
Vs30 |
29~31 |
27 |
||||||
|
Vs32 |
31~33 |
29 |
||||||
|
Vs35 |
33~36 |
31 |
||||||
|
Vs38 |
36~38 |
34 |
||||||
|
Vs40 |
38-43 |
d1+2 |
dl+15 |
11±1 |
36 |
5 |
13 |
9.5 |
|
Vs45 |
43~48 |
40 |
||||||
|
Vs50 |
48~53 |
45 |
||||||
|
Vs55 |
53~58 |
49 |
||||||
|
Vs60 |
58~63 |
54 |
||||||
|
Vs65 |
63~68 |
58 |
||||||
|
Vs70 |
68~73 |
dl+3 |
dl+18 |
13,5±1,2 |
63 |
6 |
15.5 |
11.3 |
|
Vs75 |
73~78 |
67 |
||||||
|
Vs80 |
78~83 |
72 |
||||||
|
Vs85 |
83~88 |
76 |
||||||
|
Vs90 |
88~93 |
81 |
||||||
|
Vs95 |
93~98 |
85 |
||||||
|
Vs100 |
98~105 |
90 |
||||||
|
Vs110 |
105~115 |
d1+4 |
d1+21 |
15,5±1,5 |
99 |
7 |
18 |
13.1 |
|
Vs120 |
115~125 |
108 |
||||||
|
Vs130 |
125~135 |
117 |
||||||
|
Vs140 |
135~145 |
126 |
||||||
|
Vs150 |
145~155 |
135 |
||||||
|
Vs160 |
155~165 |
d1+24 |
18±1,8 |
144 |
8 |
20.5 |
15 |
|
|
Vs170 |
165~175 |
153 |
||||||
|
Vs180 |
175~185 |
162 |
||||||
|
Vs190 |
185~195 |
171 |
||||||
|
Vs199 |
195~210 |
180 |
