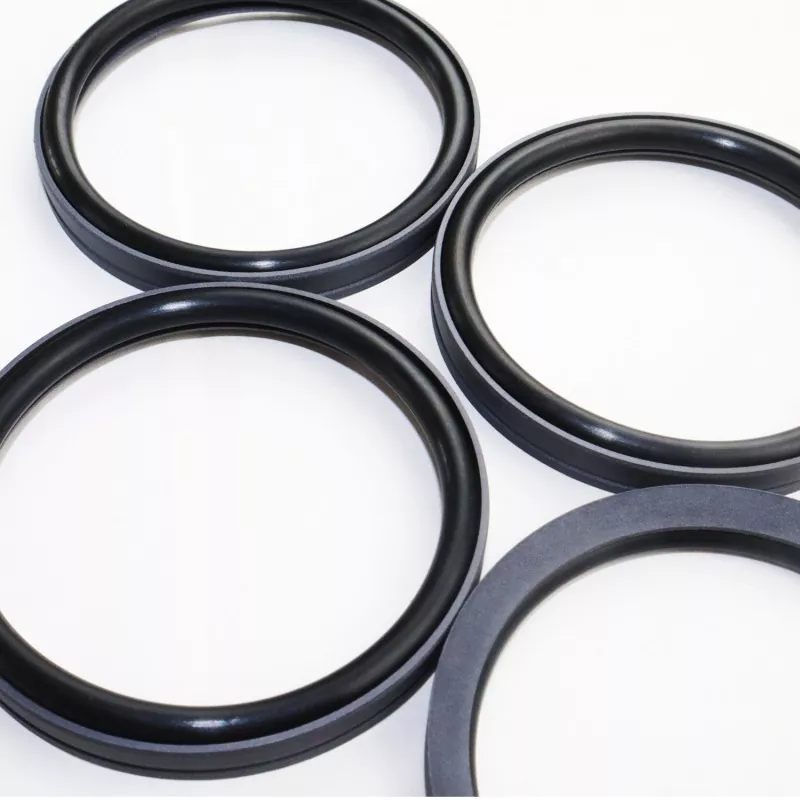

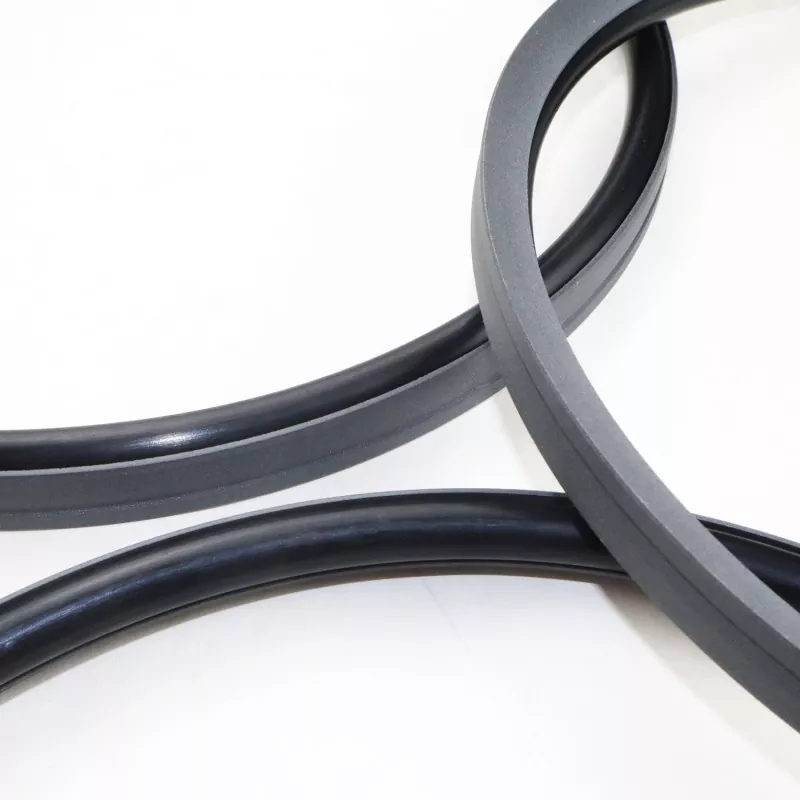

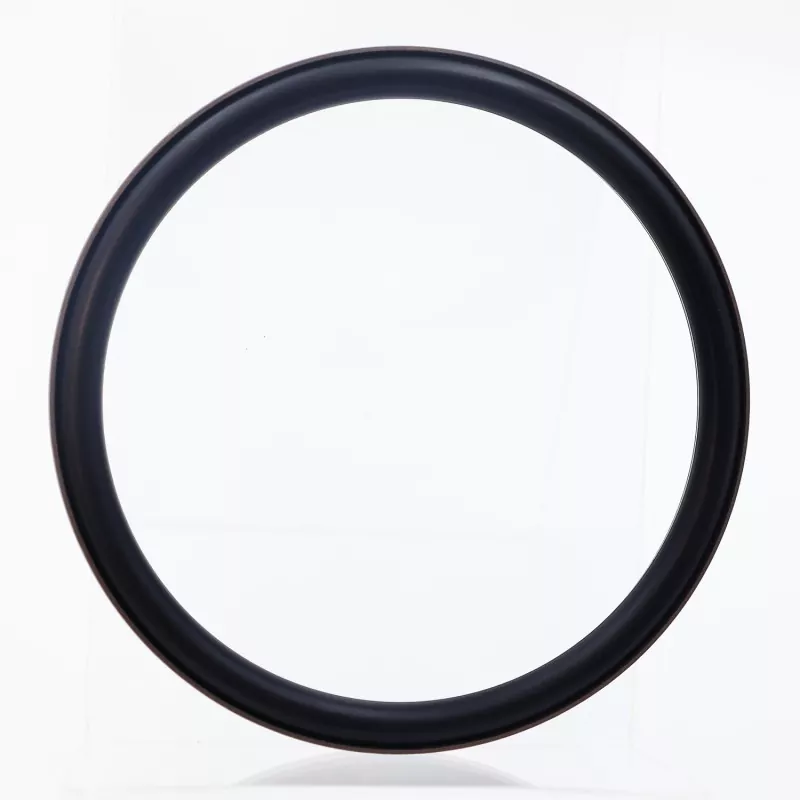

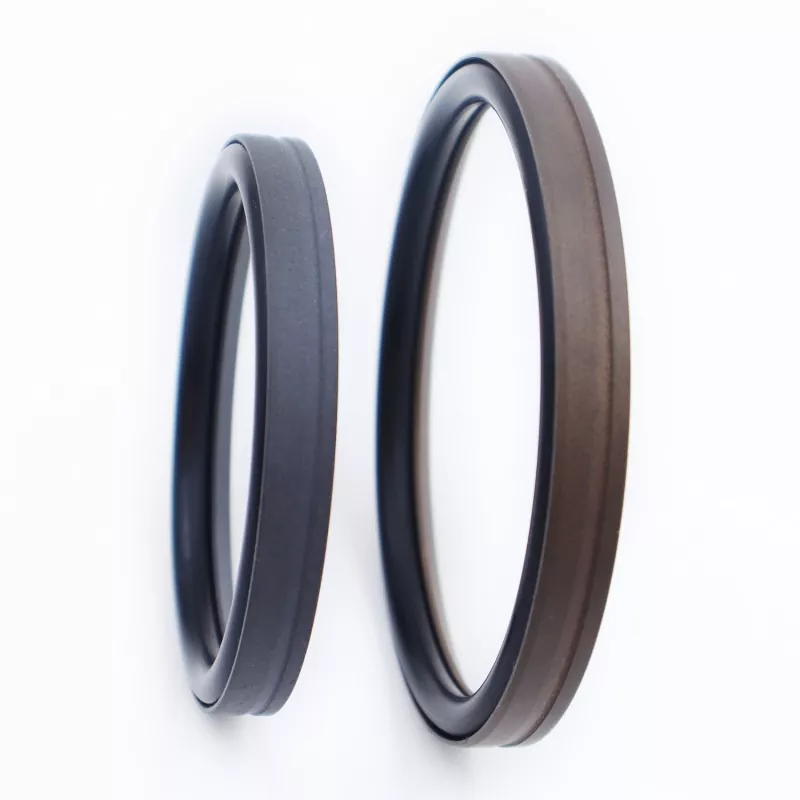

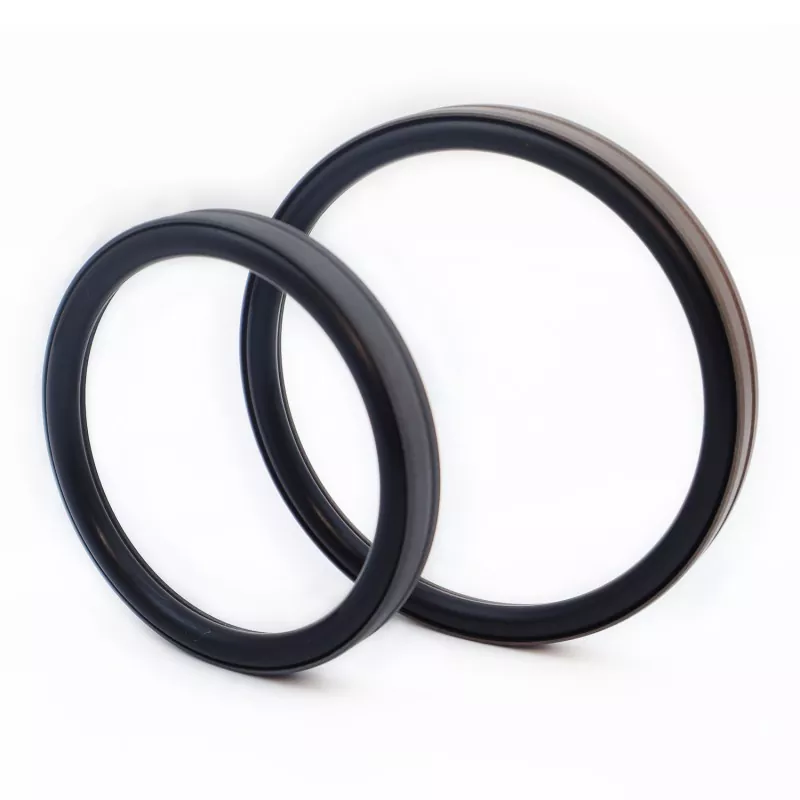

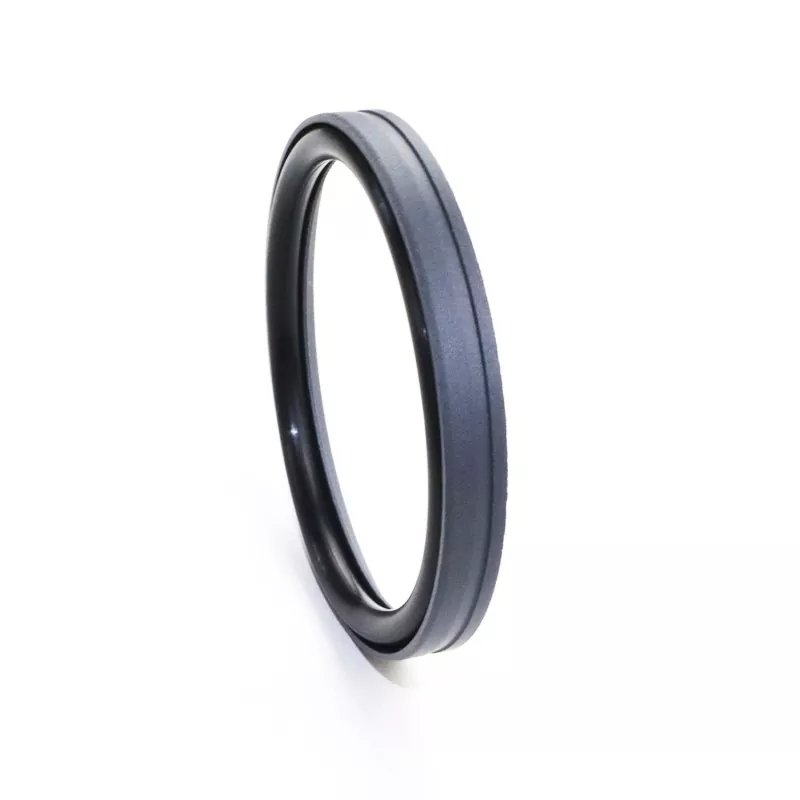

Комбинираното уплътнение тип крак с отвор се състои от уплътнителен пръстен с форма на крак, изработен от PTFE (или PTFE композит) и гумен О-пръстен; предназначен е за еднодействащо уплътнение в хидравлични и пневматични възвратно-постъпателни приложения. Той е категоризиран в сериите RC53 и RC54 въз основа на съответстващия О-пръстен (съвместим със стандарта GB1235). Благодарение на дизайна с тънък ръб на уплътнителния пръстен, той предлага отлична последваща компенсация и превъзходно уплътняване. Работи добре както при условия на високо, така и при ниско налягане, работи без "приплъзване" (пълзене), поддържа дългосрочно уплътнение без масло и се използва широко за бутала на цилиндри с високо налягане.
Клиновидният жлеб върху уплътняващата повърхност с форма на крака подобрява целостта на уплътнението и устойчивостта на замърсяване, като същевременно намалява триенето. Структурният дизайн също така подобрява способността на уплътнението да носи натиск. По принцип не е подходящ за монтаж в затворени канали.
1. Подходящ както за хидравлични, така и за пневматични приложения;
2. Отлично уплътняване както при условия на високо, така и при ниско налягане;
3. Ниско триене, минимално съпротивление на откъсване, плавно движение, еднакво динамично и статично триене и без приплъзване;
4. Дълъг експлоатационен живот; подходящ за приложения за смазване без масло;
5. Подходящ за запечатване под високо и свръхвисоко налягане;
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост m/s |
Медия |
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлични масла на минерална основа, огнеустойчиви течности (HFA/HFB), газове и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Съвместимите материали за О-пръстен включват: R01 нитрилен каучук (NBR), R02 флуороеластомер (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; други налични материали включват PTFE2, PTFE4 и други пластмаси с висока производителност.
Модел за поръчка: RC53-80x69.6x9.8-PTFE3-R01
Диаметър на отвора x Диаметър на канала x Ширина на канала | PTFE3: Код на модифициран PTFE материал | R01: Код на материала на О-пръстена
Всеки размер в рамките на диапазона на параметрите е наличен
|

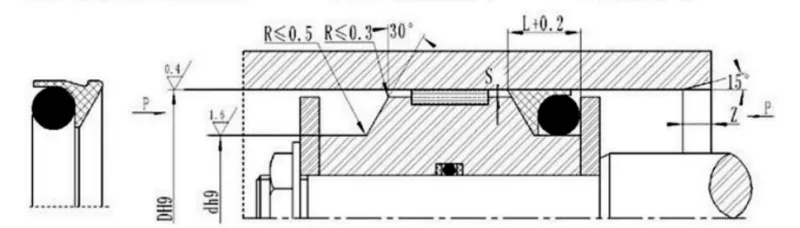

Диапазон на диафрагмата D H9 |
Диаметър на канала d h9 |
Ширина на канала L+0,2 |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена направи |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Съвместим с GB1235 О-пръстени; всякакъв размер в рамките на определения диапазон може да бъде доставен.
|
Диапазон на диафрагмата D H9 |
Диаметър на канала d h9 |
Ширина на канала L+0,2 |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена направи |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Забележка: За налягания >60 MPa се използва толеранс на прилягане H8/8 в областта на основата на уплътнението, а хлабината на уплътнението при свръхвисоко налягане Smax е <0,05.
