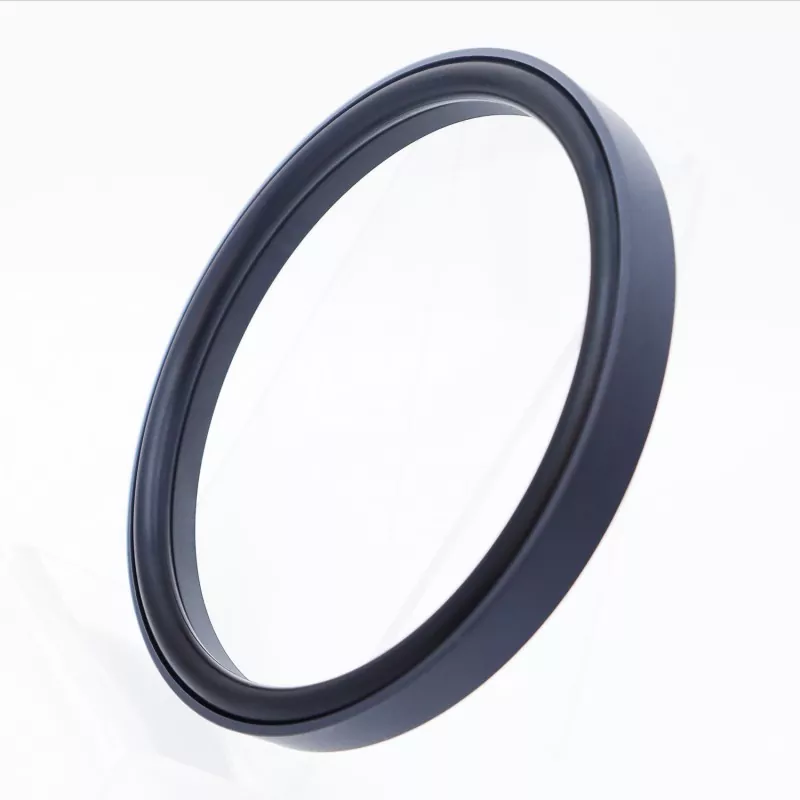

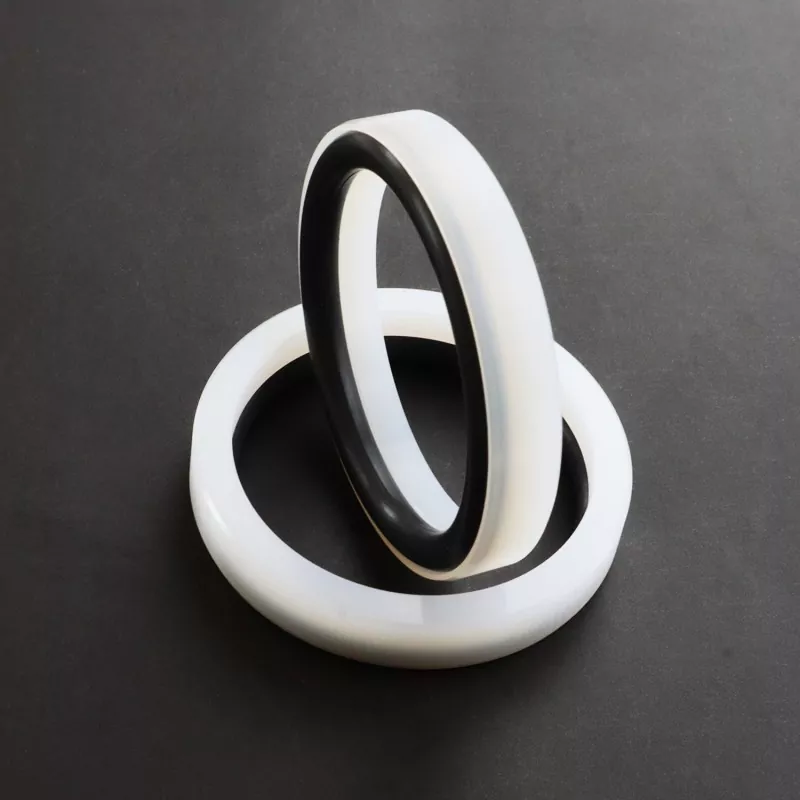

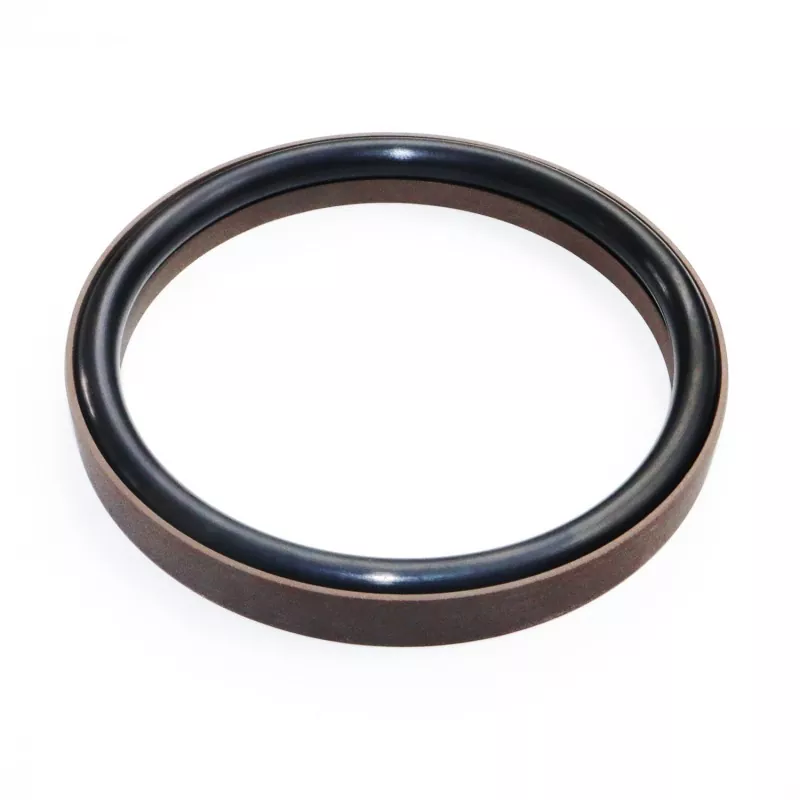

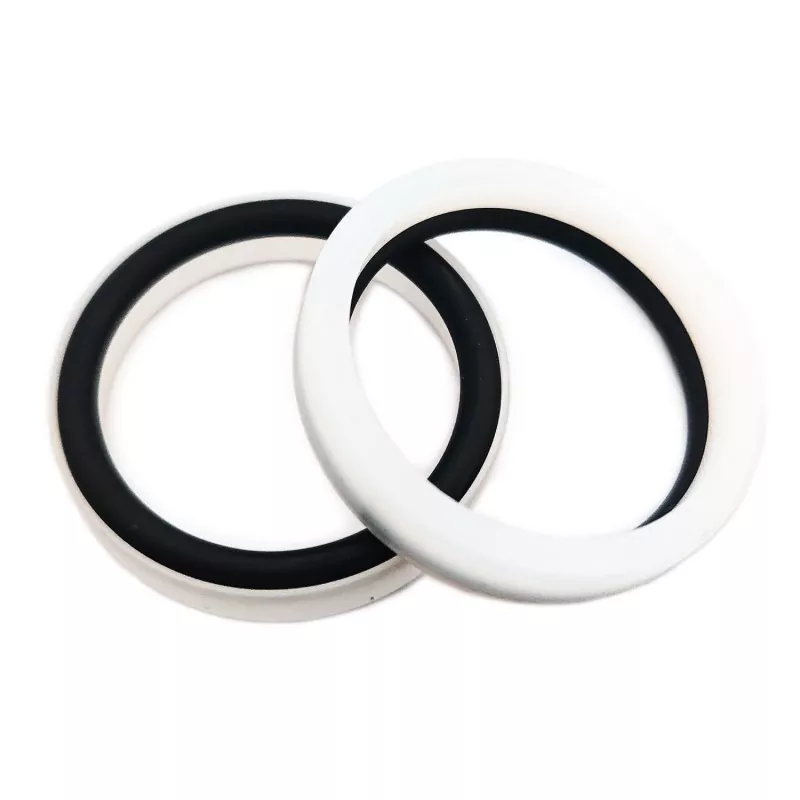

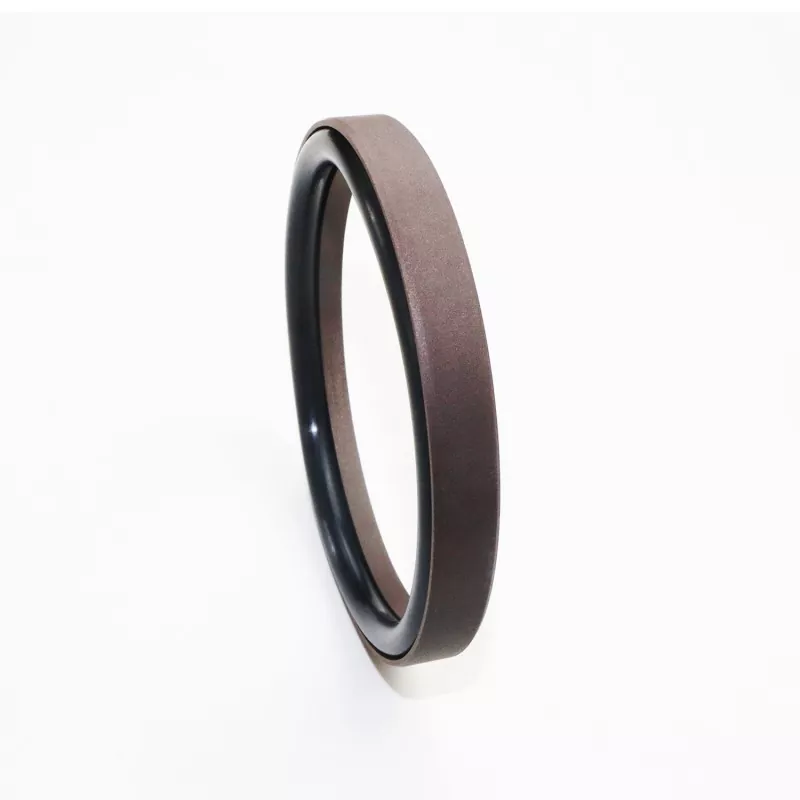

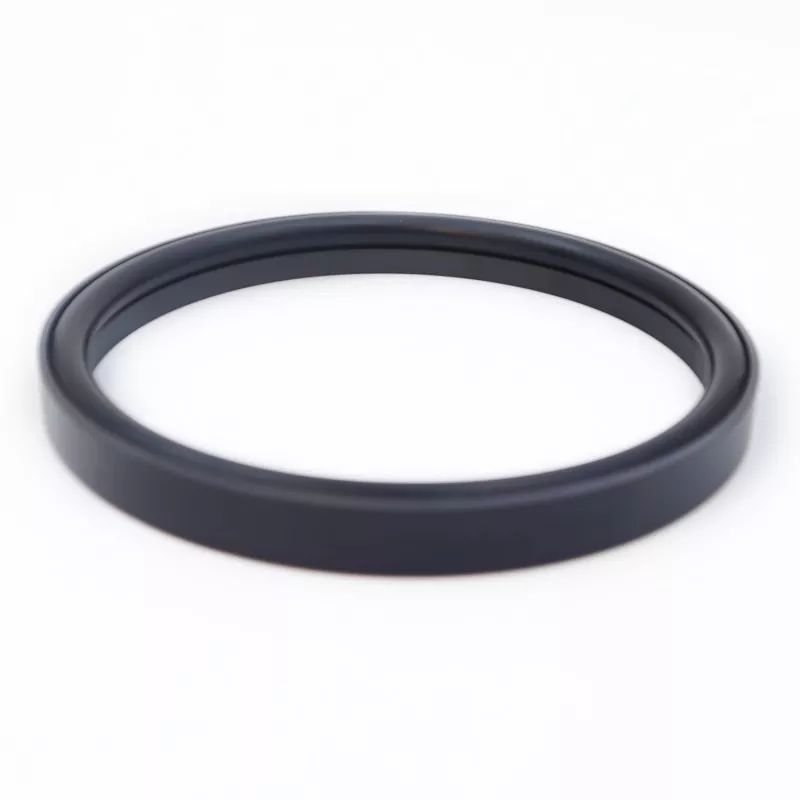

Комбинираното уплътнение с подсилена стъпка за прът (предназначено за приложения със свръхвисоко налягане и водна основа) се състои от подсилен уплътнителен пръстен под прав ъгъл, изработен от PTFE (или PTFE композит) и гумен О-пръстен. Предлага се в сериите RC58 и RC59, в зависимост от конкретния използван О-пръстен (съвместим със стандарта GB1235). Той предлага ниско триене — осигурява нулево съпротивление при стартиране и плавно възвратно-постъпателно движение без приплъзване — и е подходящ за дългосрочна работа в среда без масло, като по този начин значително намалява вероятността от повреда на оборудването и понижава разходите за поддръжка.
Благодарение на оптимизираната дебелина на уплътнителния пръстен, уплътнението работи ефективно дори когато се използва с вода или друга среда с нисък вискозитет. Структурният дизайн на подсиления уплътнителен пръстен също така повишава устойчивостта му на високи и свръхвисоки налягания. По принцип това уплътнение не може да се монтира в затворен жлеб.
1. Ниско триене: минимално съпротивление при стартиране, плавно движение, еднакво динамично и статично триене и без приплъзване;
2. Дълъг експлоатационен живот: подходящ за приложения за смазване без масло;
3. Подходящ за уплътняване на системи с високо и ултрависоко налягане, както и среди с нисък вискозитет като вода;
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост m/s |
Медия |
|
≤200 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлични масла на минерална основа, огнеустойчиви течности (HFA/HFB), вода и др. |
|
-20 до +200 (с FKM О-пръстен) |
1. Съвместимите материали за О-пръстени включват: RO1 нитрилен каучук (NBR), RO2 флуороеластомер (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; алтернативните материали включват PTFE2, PTFE4 и други пластмаси с висока производителност.
Модел за поръчка: RC58—80x69.2x10.5—PTFE3—R01
Модел - Диаметър на отвора x Диаметър на канала x Ширина на канала | PTFE3 - Модифициран PTFE код на материала | R01 - Код на материала на О-пръстена
Налични са спецификации в диапазона на параметрите.
|

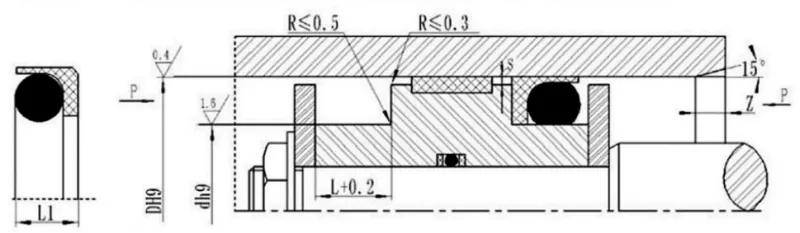

Стандартен модел DH9 RC58 |
Леко натоварване DH9 RC58-Q |
Тежък DH9 RC58-Z |
Диаметър на канала d h9 |
Ширина на канала L+0,2 |
Височина на уплътнението L1 |
Радиус на ъгъла Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена направи |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12.9 |
13~23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23.9 |
24~49.9 |
9~12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
13~23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
Д-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
Д-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Забележка: За налягания >60 MPa се използва толеранс на прилягане H8/f8 в областта на основата на уплътнението; за запечатване при свръхвисоко налягане, Smax < 0,05.
Съвместим с GB1235 О-пръстени; всякакъв размер в рамките на посочения диапазон на параметрите може да бъде доставен.
|
Диапазон на диафрагмата D H9 |
Диаметър на канала d h9 |
Ширина на канала L+0,2 |
Радиален просвет Smax |
Радиус на ъгъла Rmax |
фаска Zmin |
Диаметър на проводника на О-пръстена направи |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
