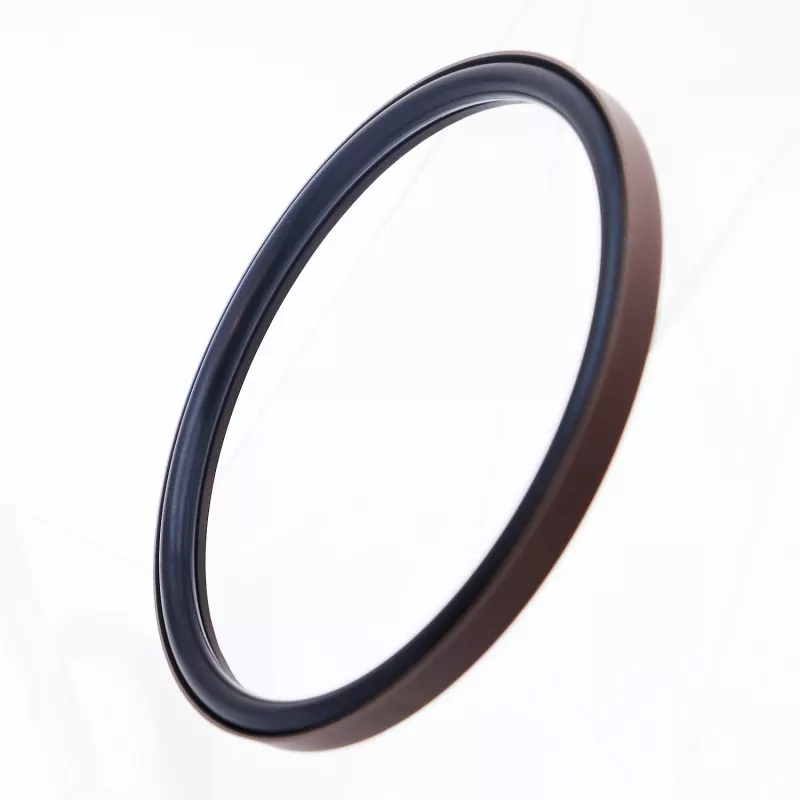

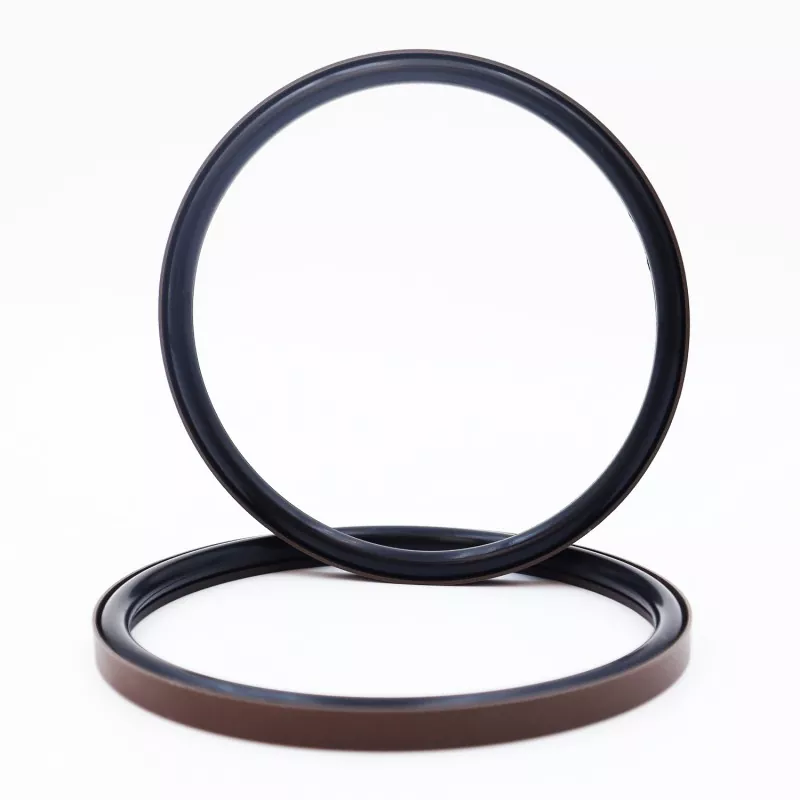

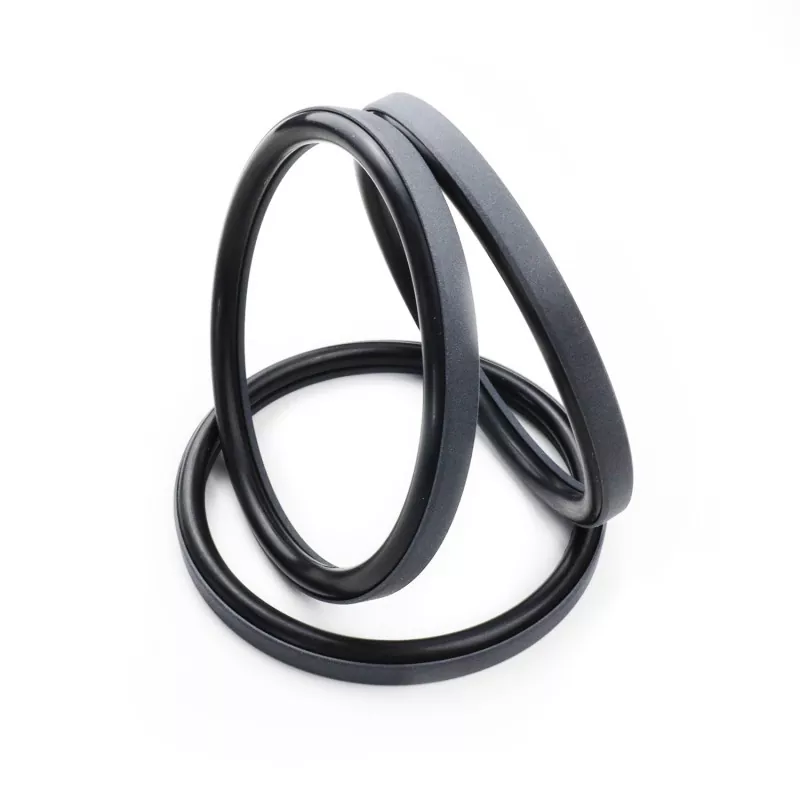

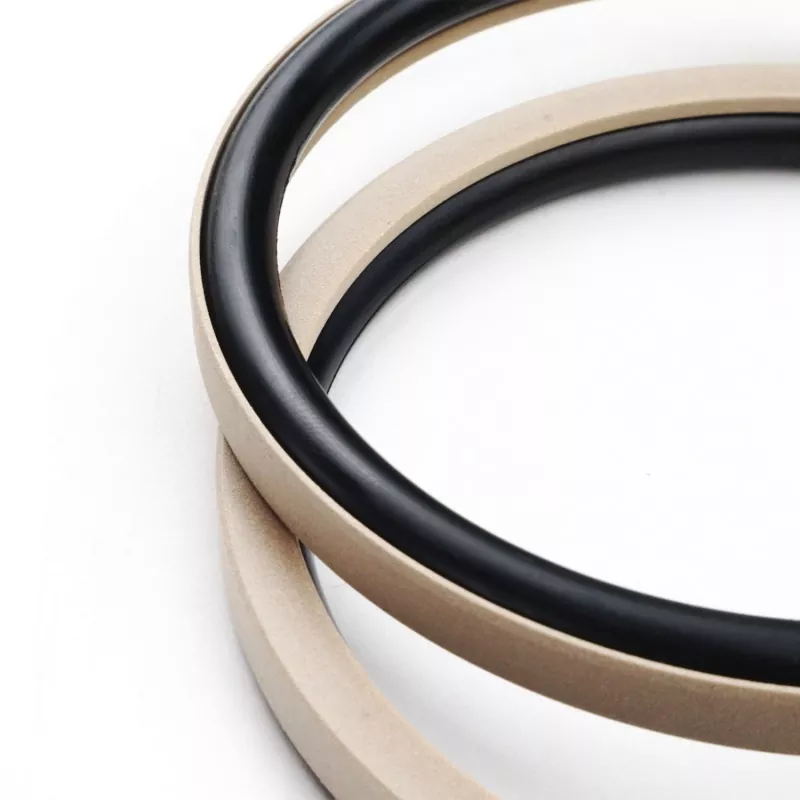

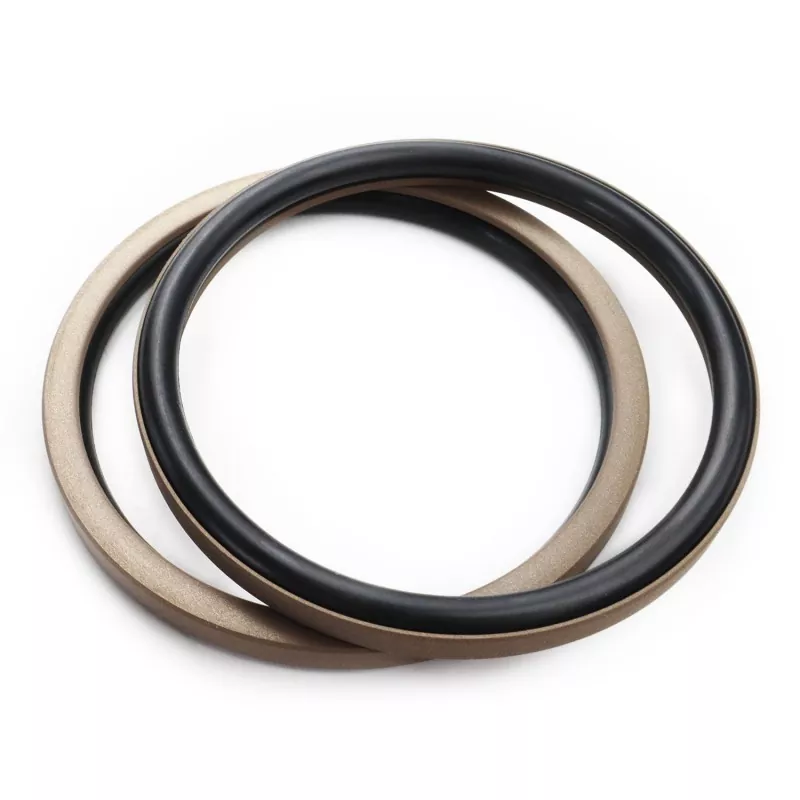

Комбинираното уплътнение под прав ъгъл за бутало се състои от уплътнителен пръстен под прав ъгъл, изработен от PTFE (или PTFE композит) и гумен О-пръстен; предназначен е за еднодействащо уплътнение в хидравлични и пневматични възвратно-постъпателни приложения. Той е категоризиран в серията RC51 и RC52 въз основа на съответстващия О-пръстен (съвместим със стандарта GB1235). Правоъгълният уплътнителен пръстен се отличава с дизайн с тънък ръб, който предлага отлични възможности за последваща компенсация, което води до превъзходно уплътняване.
Продуктът предлага нисък коефициент на триене и минимално триене при пробив. Осигурява балансирано динамично и статично триене, работи гладко без "приплъзване" (резко движение), поддържа условия на смазване без масло и може да се похвали с дълъг експлоатационен живот.
Компактната му структура пасва на стандартни жлебове и позволява лесен монтаж и поддръжка, което го прави идеален избор за уплътнение за буталните възли на различни хидравлични цилиндри.
1. Подходящ както за хидравлични, така и за пневматични приложения;
2. Отлични показатели на уплътняване както при високо, така и при ниско налягане;
3. Ниско триене, минимално триене при пробив, гладка работа, балансирано динамично и статично триене и без приплъзване;
4. Дълъг експлоатационен живот; подходящ за приложения за смазване без масло;
5. Компактен дизайн; лесен за инсталиране и поддръжка;
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост m/s |
Медия |
|
≤70 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлични масла на минерална основа, огнеустойчиви течности (HFA/HFB), газове и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Материалите за придружаващия О-пръстен включват: R01 нитрилен каучук (NBR), R02 флуороеластомер (FKM) и др.

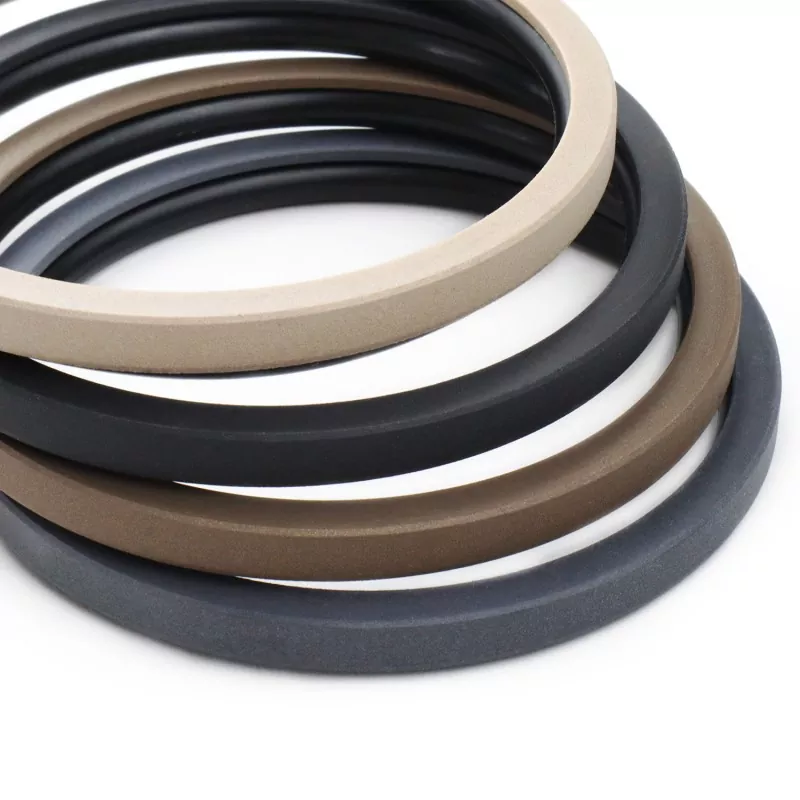

2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; други налични опции включват PTFE2, PTFE4 и други пластмаси с висока производителност.

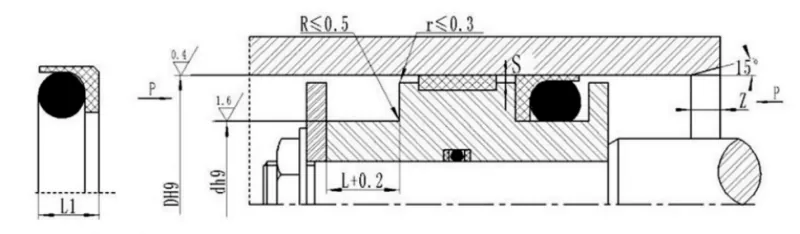

Модел за поръчка: RC51—80x70x7.6—PTFE3—R01
Модел - отвор на цилиндъра x диаметър на канала x ширина на канала | PTFE3: Код на модифициран PTFE материал | R01: Код на материала на О-пръстена
Налични са спецификации в посочените диапазони.
|
Стандартен модел DH9 RC51 |
Леко натоварване DH9 RC51-Q |
Тежък DH9 RC51-Z |
Диаметър на канала d h9 |
Ширина на канала L+0,2 |
Височина на уплътнението L1 |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Бележки:1. Лекотоварната серия се монтира по-лесно в затворени канали, по-широки от 30 мм.
2. Моля, консултирайте се с компанията относно монтажа в затворени канали.
3. За налягания, надвишаващи 40 MPa, използвайте толеранс на прилягане H8/f8 за основната площ на уплътнението.
