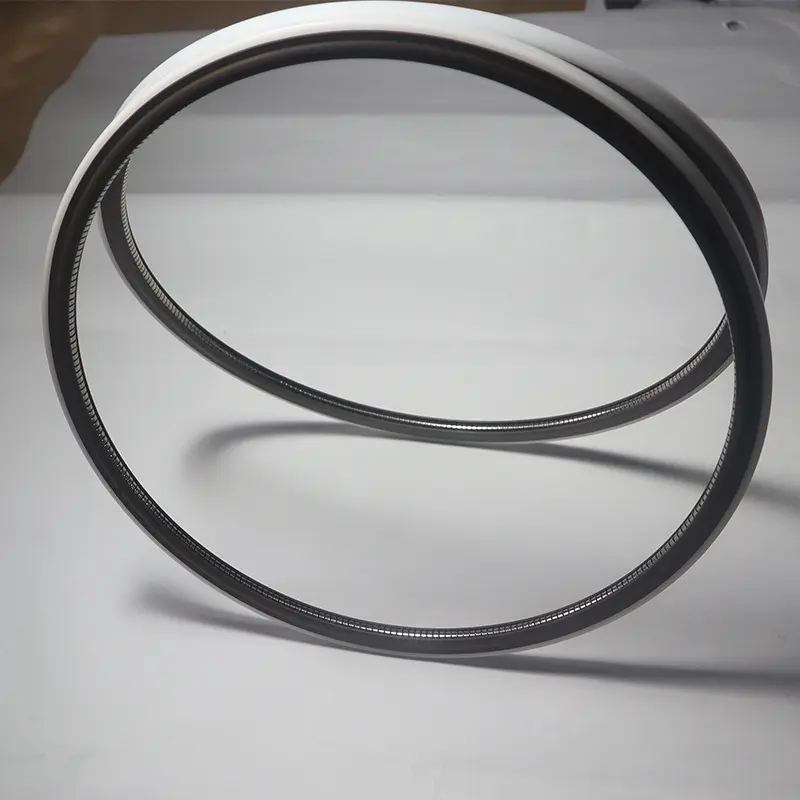

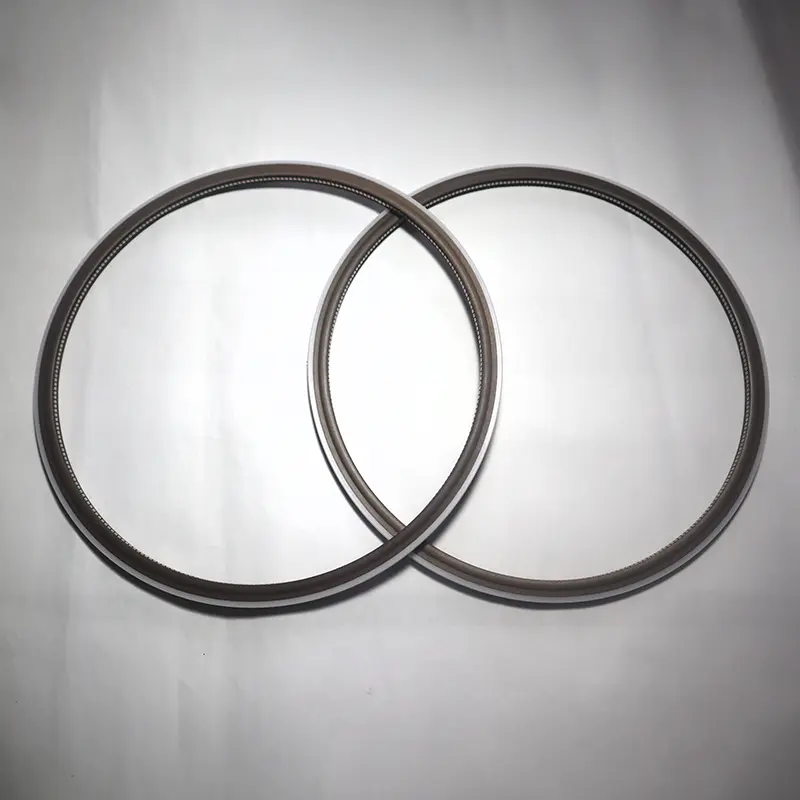

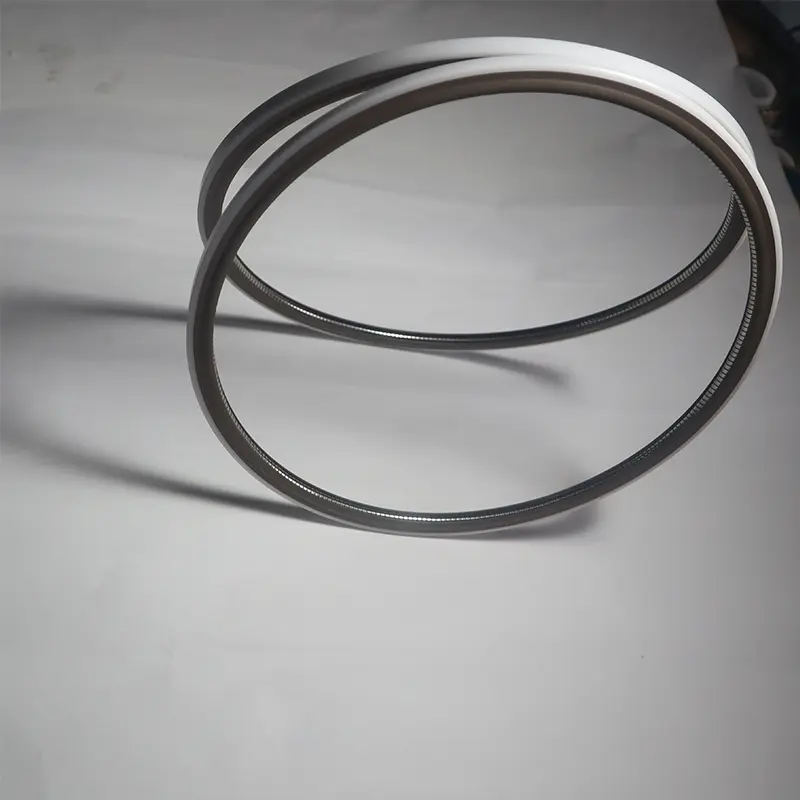

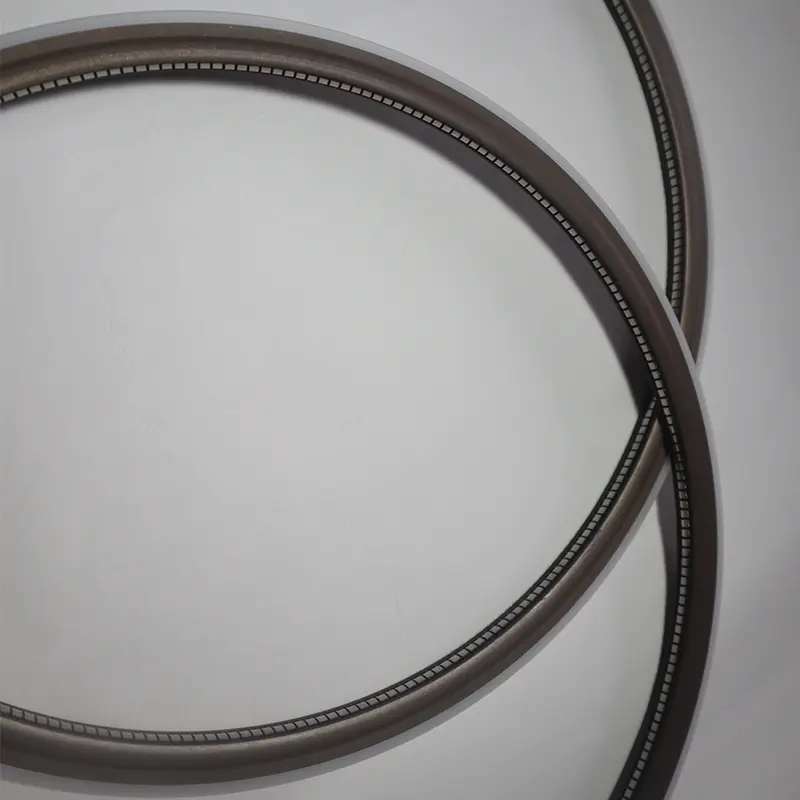

Крайният фланец пружинен захранвани уплътнения, които стартирахме, включват различни модели, всеки със собствени подразделения. Всички те са строго разработени, произведени и тествани.

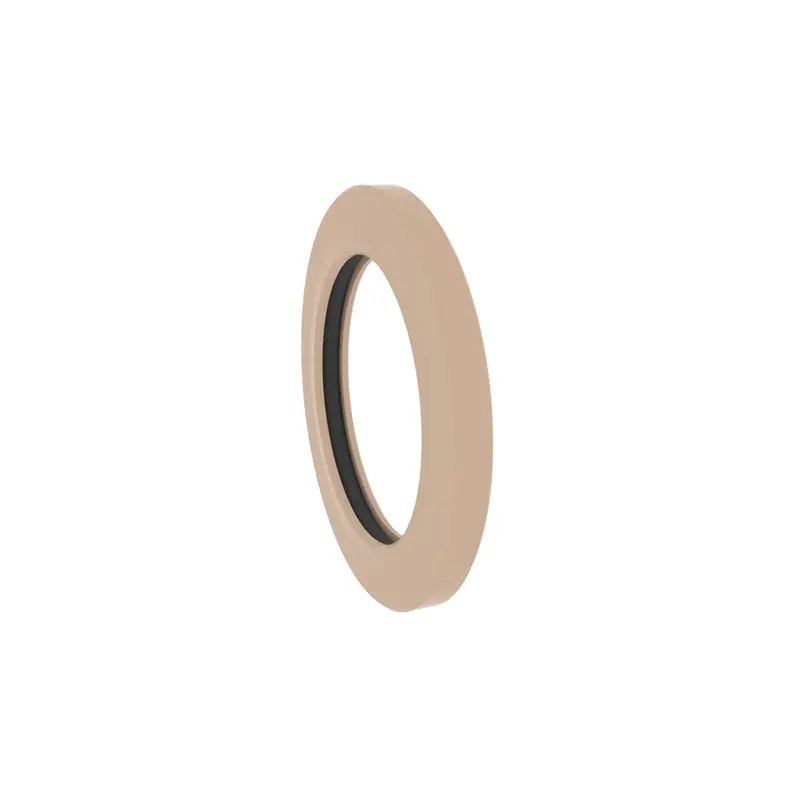

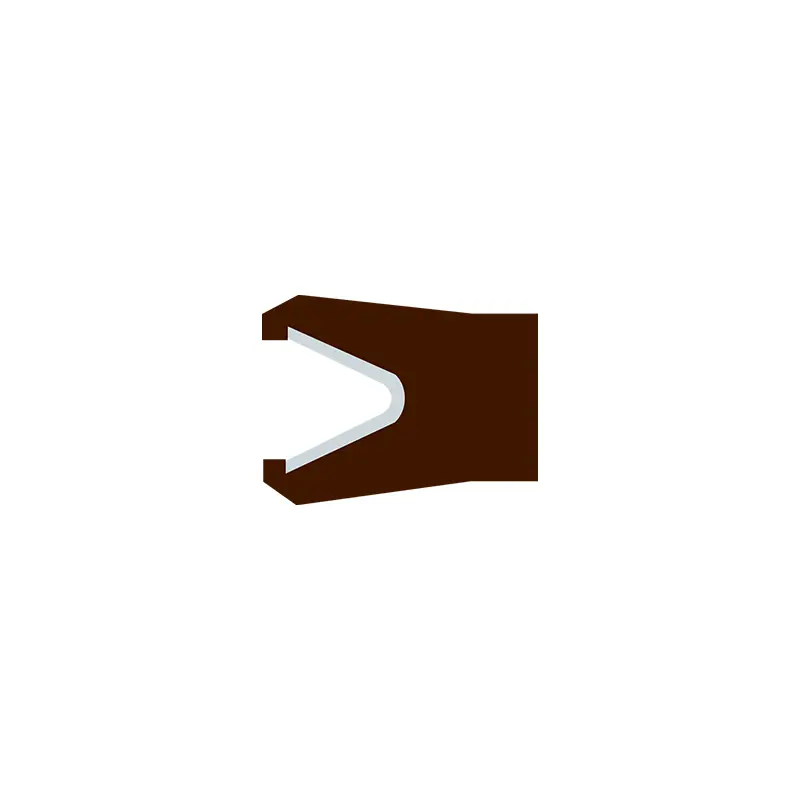

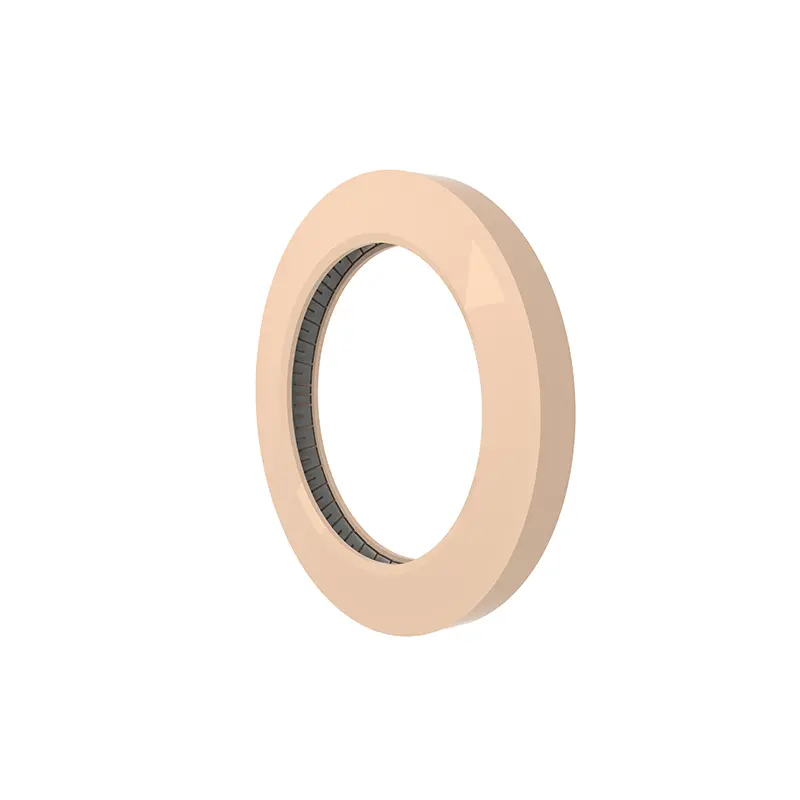

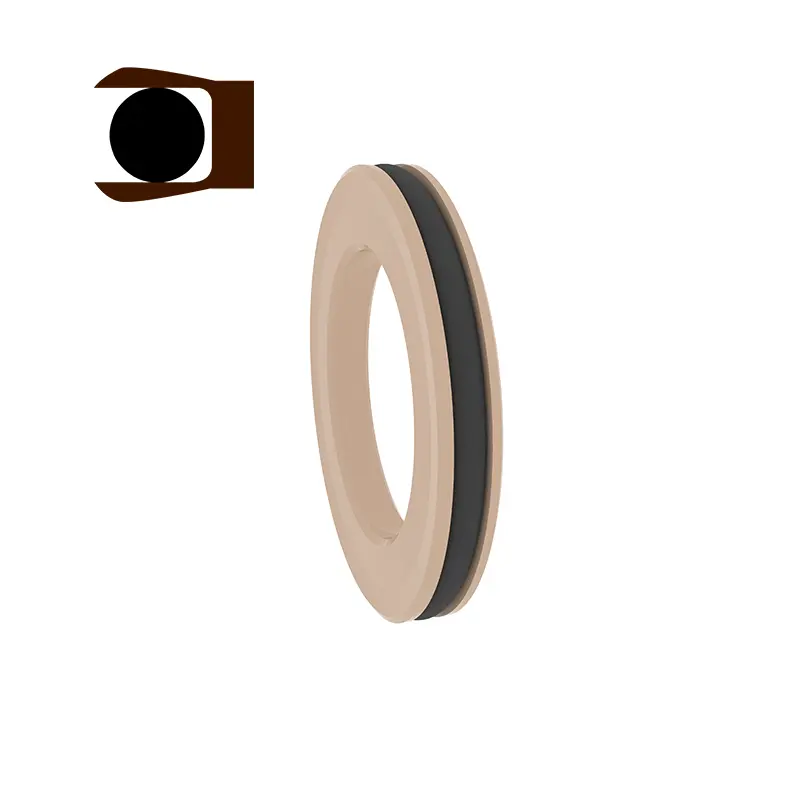

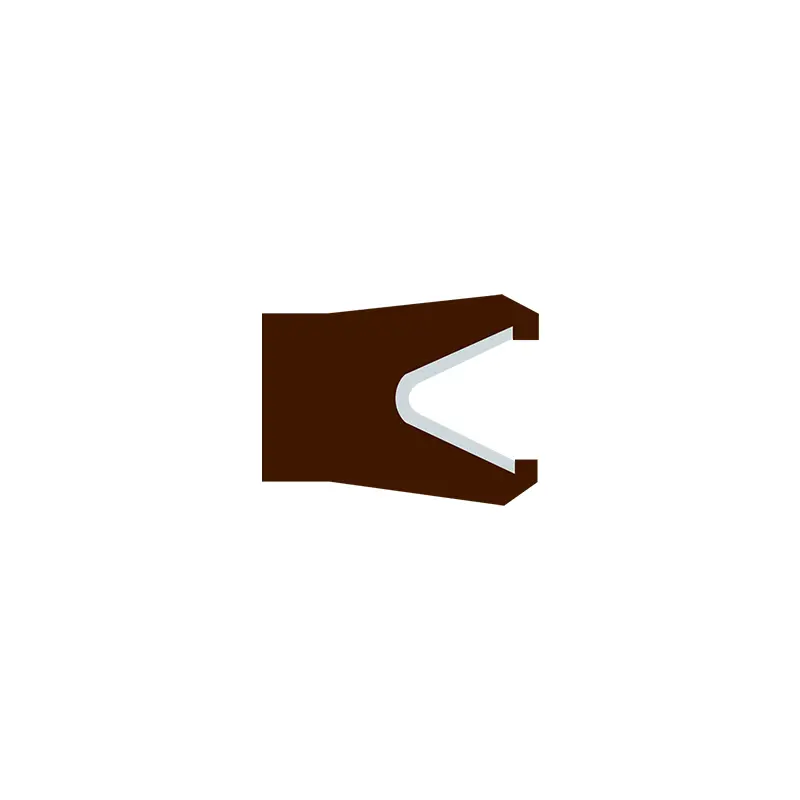

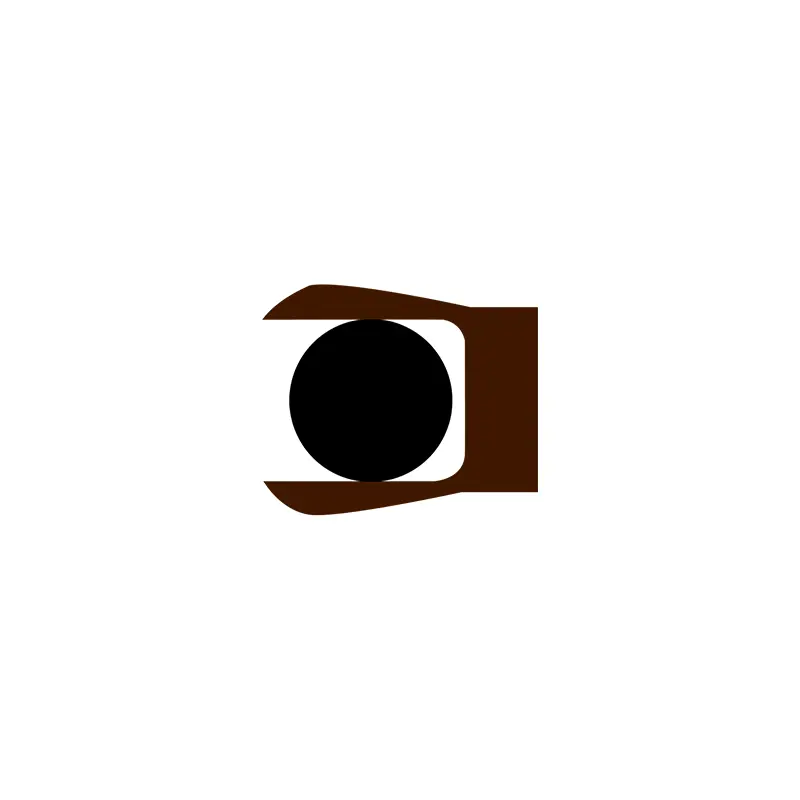

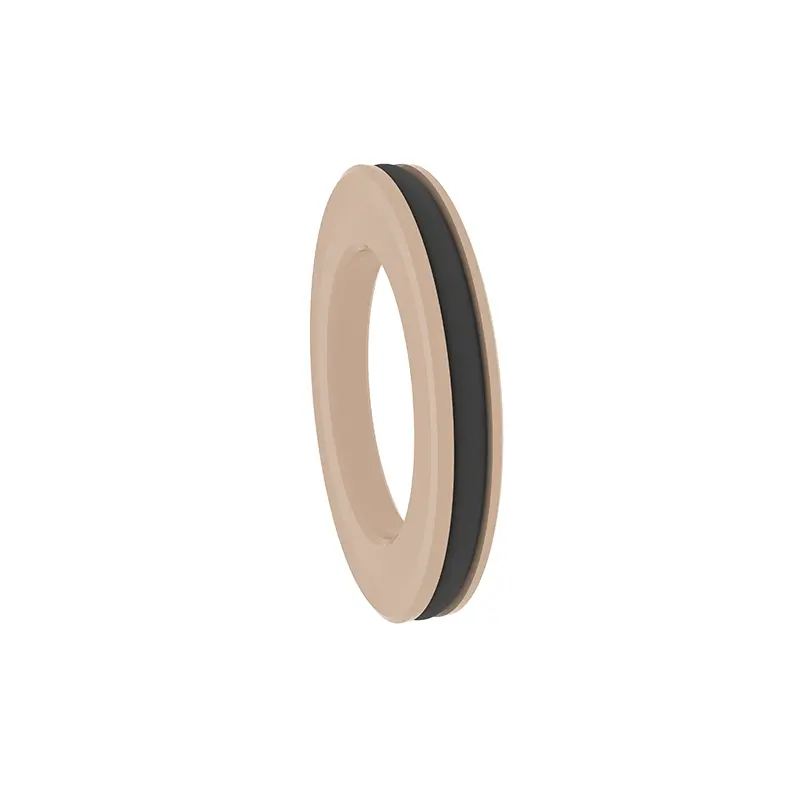

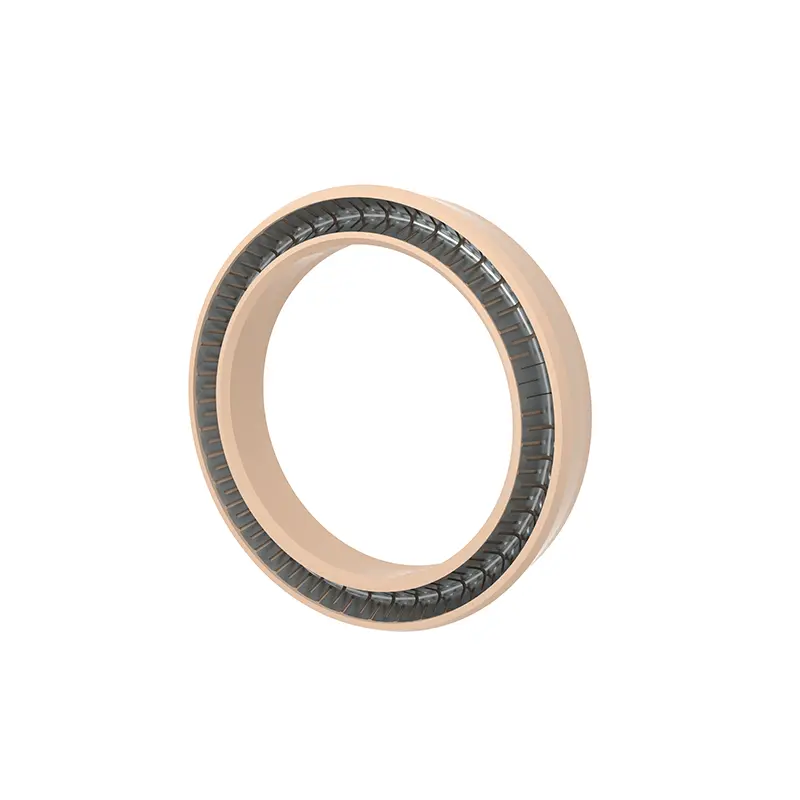

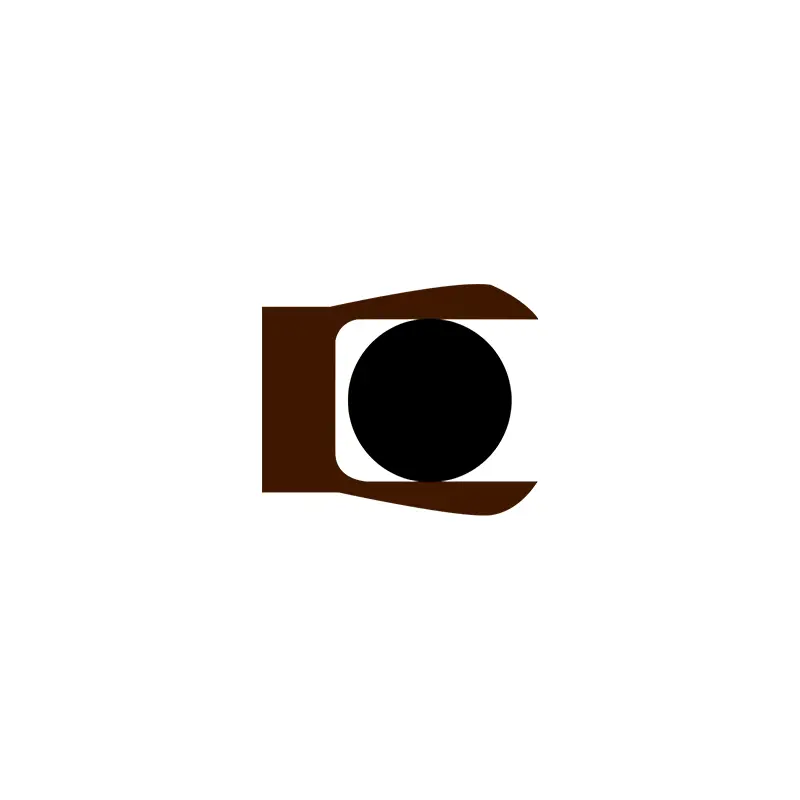

RC2876 и RC2877 са пан-уплътнения, а RC2876-B и RC2877-B са комбинирани уплътнения. Двете различни разделения между всеки модел имат един и същ жлеб и могат да бъдат разменени. Те са подходящи за аксиални (край) и фланец еднопосочни уплътнения на налягане и могат да се използват на места, където грапавостта на повърхността не е идеална. Двете панили са съставени от пружини от неръждаема стомана и пластмаса с висока функция. Пружините от неръждаема стомана могат да бъдат избрани като V-образни пружини и O-образни пружини. И когато използвате RC2876-B и RC2877-B, е необходимо разумно да се изберат съвпадащите еластомерни материали.
Характеристики и приложения на продукта:

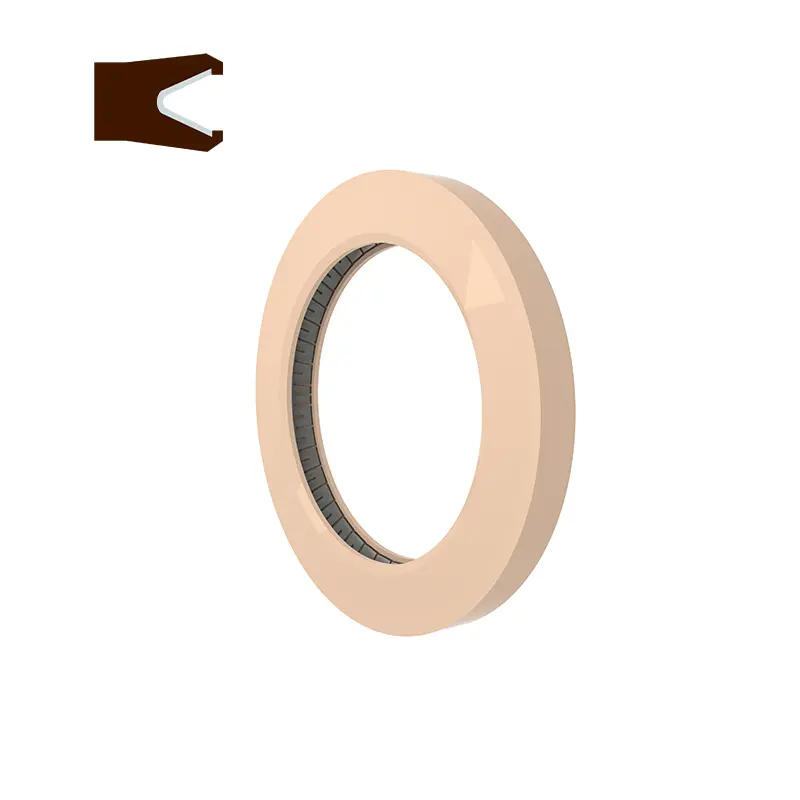

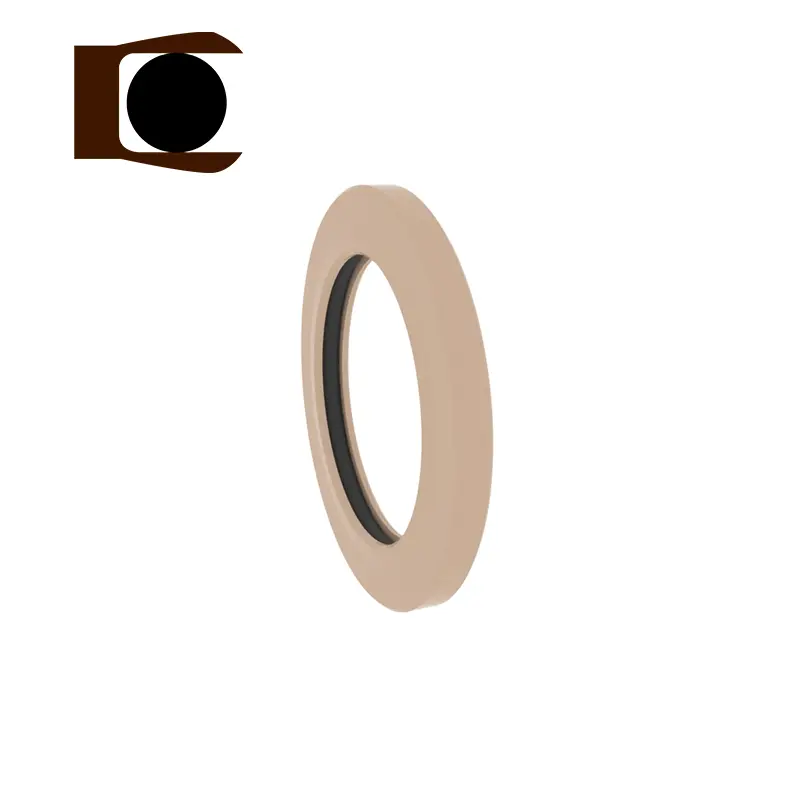

RC2876
Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| MPA налягане | Скорост m/s | Температура ℃ | Среден | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Всички течности, химикали, газове |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Избор на материали
1. Съответстващите материали за О-пръстен могат да бъдат: R01 нитрилна каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителни пръстенови материали: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.
3. Пружините от неръждаема стомана могат да бъдат избрани от O-образни пружини и V-образни пружини.
Пример за поръчка
RC2876-40-PTFE4+V Външният диаметър на канала за вътрешно налягане е 40, материалът за уплътняване е PTFE4, а пружината е с V-образна пружина
RC2876-B-40-PTFE4+R02 Външният диаметър на канала за вътрешно налягане е 40, материалът за уплътнител е PTFE4, а съвпадащият О-пръстен е флуороруббер
Забележка: Ако изберете разширения диапазон, моля, използвайте номера на серията.

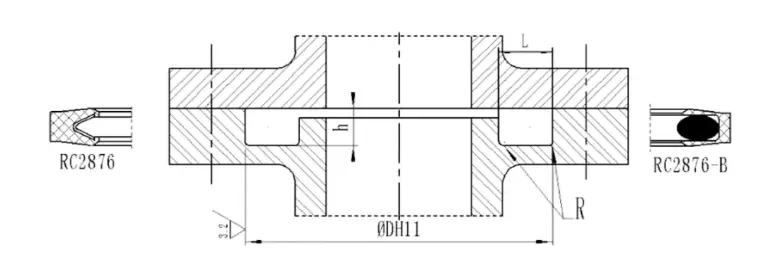

| Сериен номер | Сериен номер | Стандартен обхват DH11 | Разширен обхват DH11 | Дълбочина на жлеба з-0.05 | Ширина на жлеба L+0.2 | Кръгли ъгли Rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

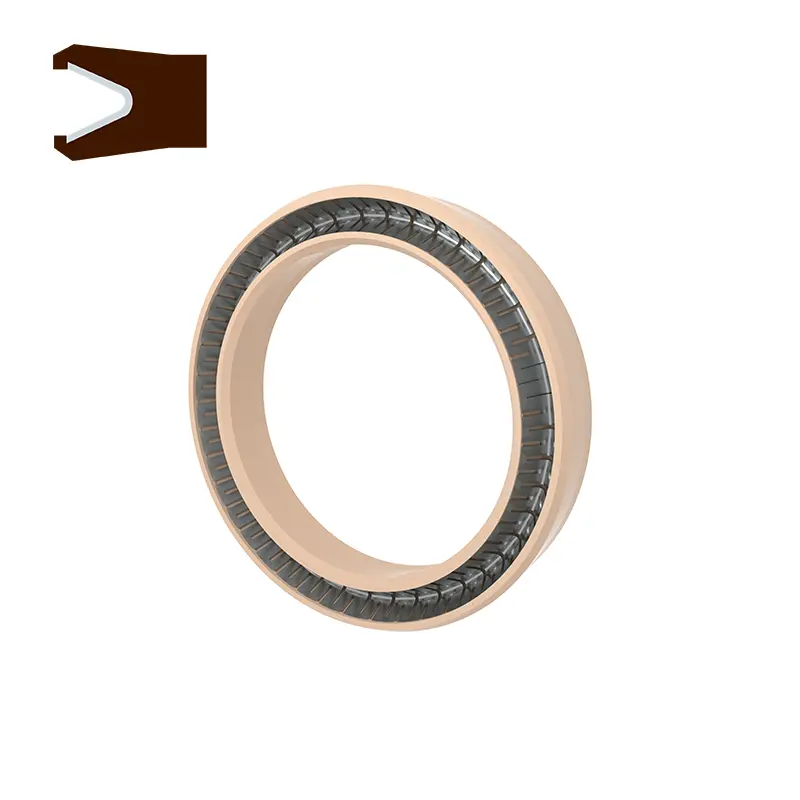

RC2877
Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| MPA налягане | Скорост m/s | Температура ℃ | Среден | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Всички течности, химикали, газове |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. Съответстващите материали за О-пръстен могат да бъдат: R01 нитрилна каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителни пръстенови материали: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.
3. Пружините от неръждаема стомана могат да бъдат избрани от O-образни пружини и V-образни пружини.
Пример за поръчка
RC2877-40-PTFE4+V Вътрешният диаметър на външния канал за налягане е 40, материалът на уплътнителния пръстен е PTFE4, а пружината от неръждаема стомана е V-образна пружина
RC2877-B-40-PTFE4+R02 Вътрешният диаметър на външния канал за налягане е 40, материалът на уплътнителния пръстен е PTFE4, а съвпадащият О-пръстен е флуороруббер
Забележка: Ако изберете разширен диапазон, моля, използвайте номера на серията.

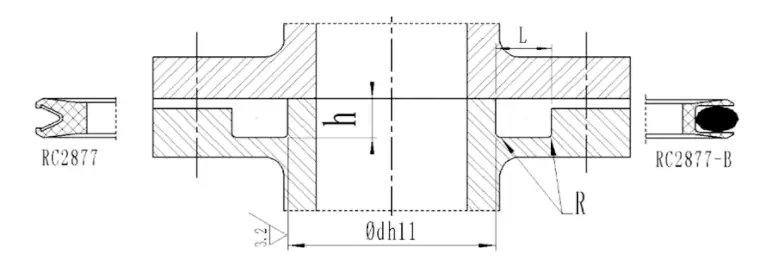

| Сериен номер | Сериен номер | Стандартен обхват D H11 | Разширен обхват DH11 | Дълбочина на жлеба з-0.05 | Ширина на жлеба L+0.2 | Кръгли ъгли Rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
