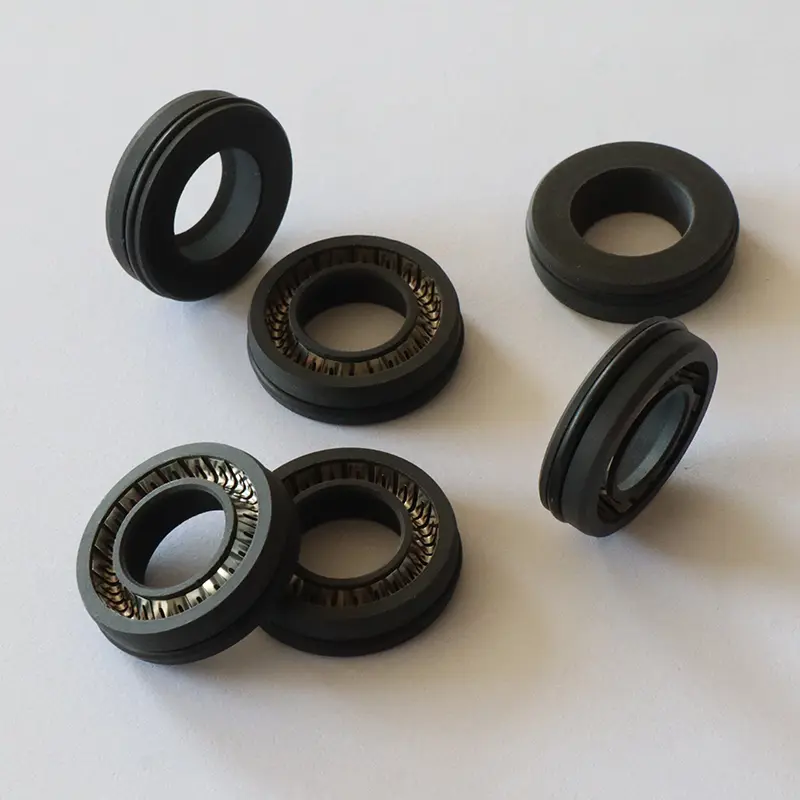

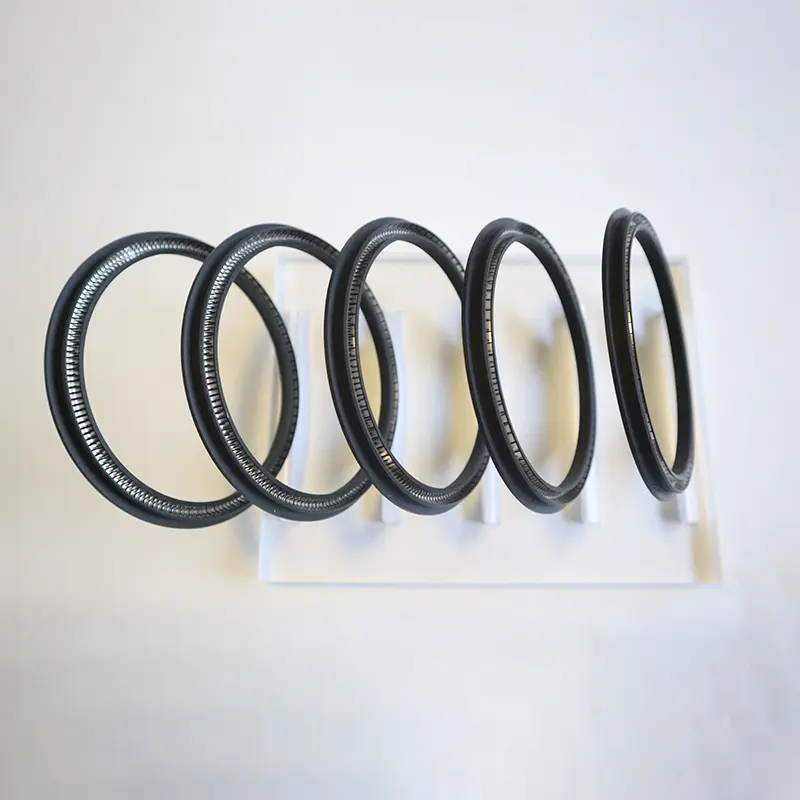

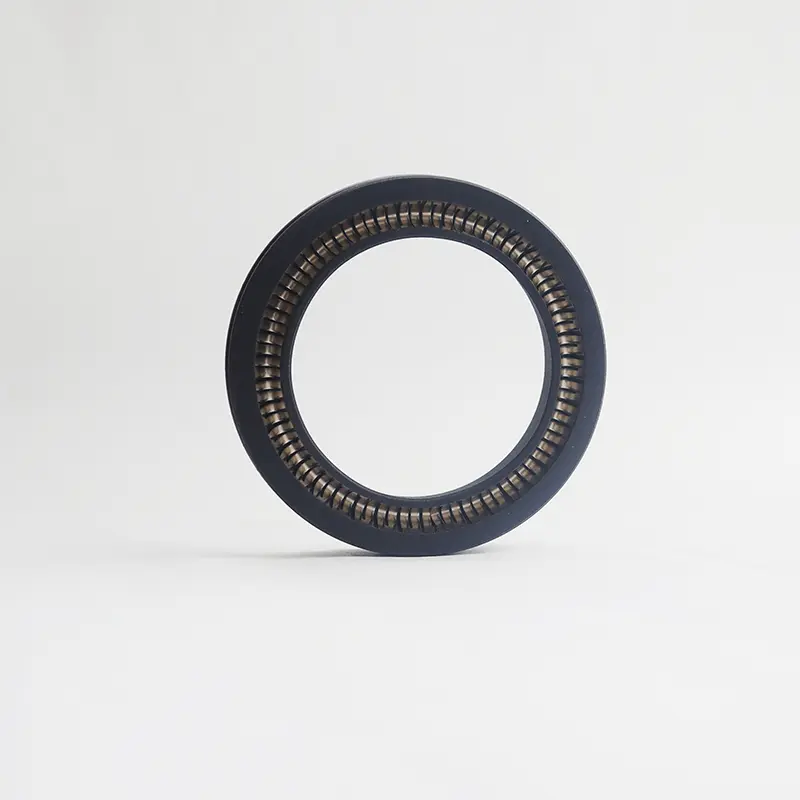

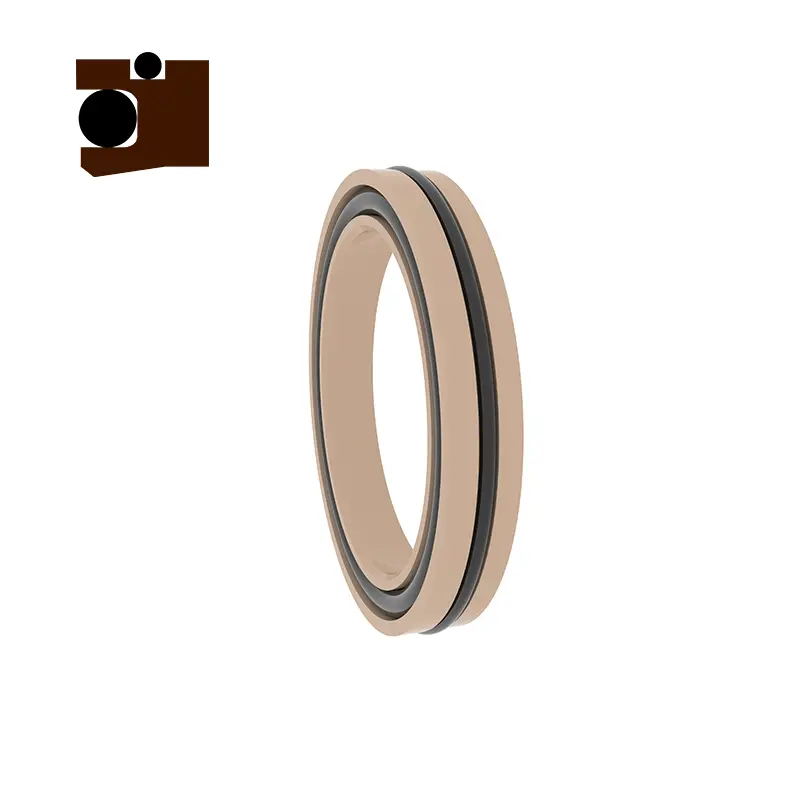

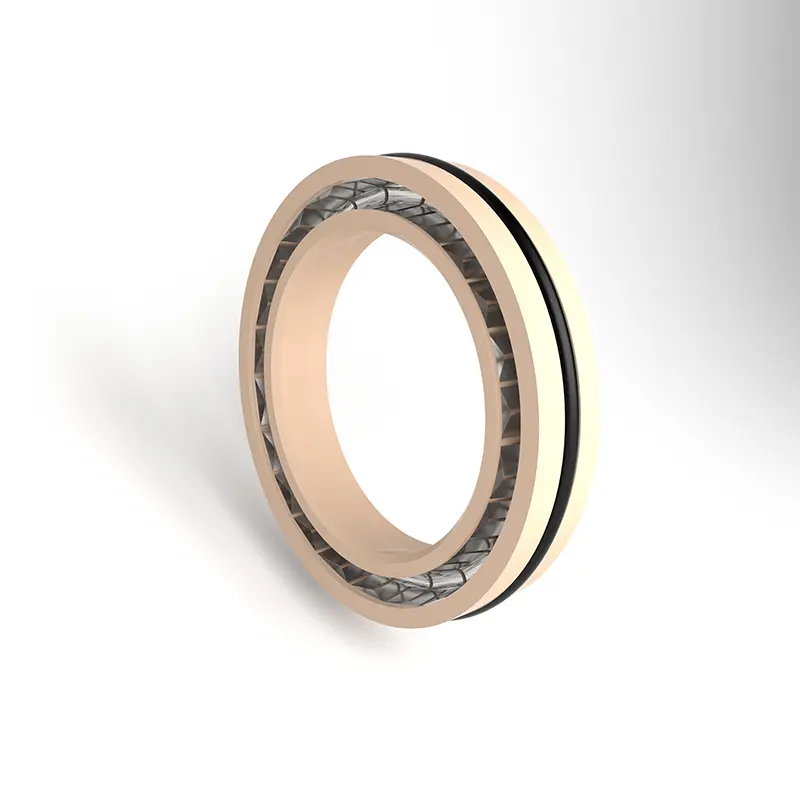

Пружинен захранван уплътнение за въртящ се вал

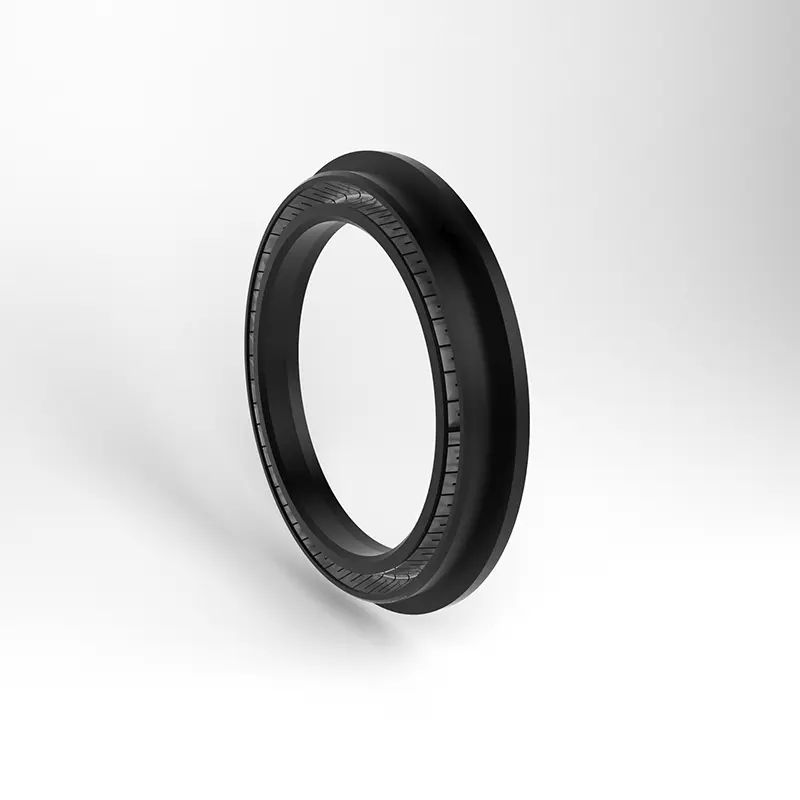

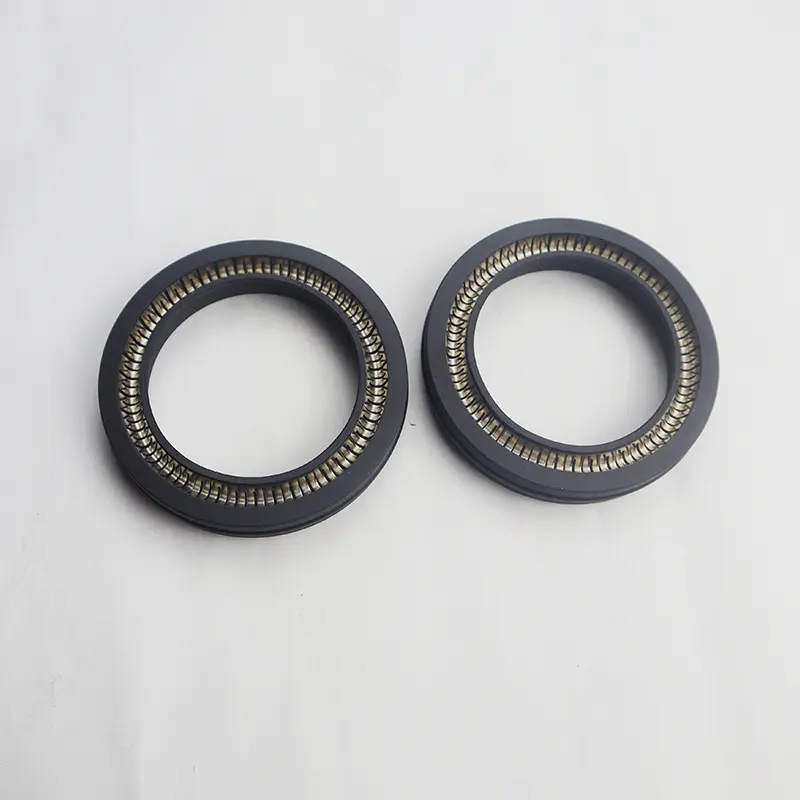

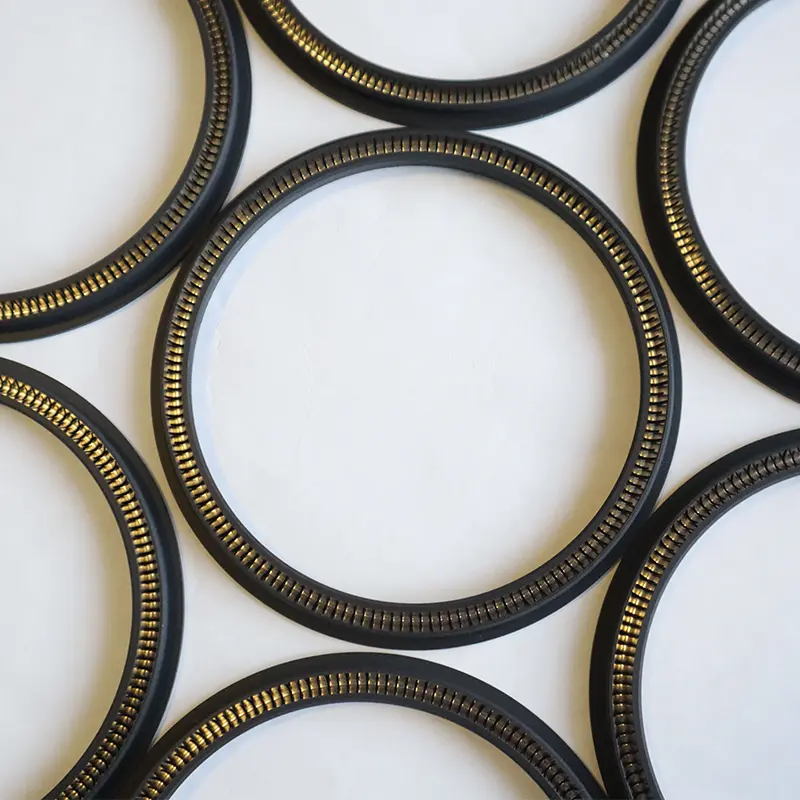

Изворното енергично уплътнение за въртящ се вал е едно от уплътненията, разработени от Ruichen Seals. В допълнение, имаме много други видове уплътнения и разнообразие от различни уплътняващи материали. По -конкретно, ние имаме собствен вътрешен модел, който да ги назовем. Следното въвежда два модела, RC2055 и RC2056.

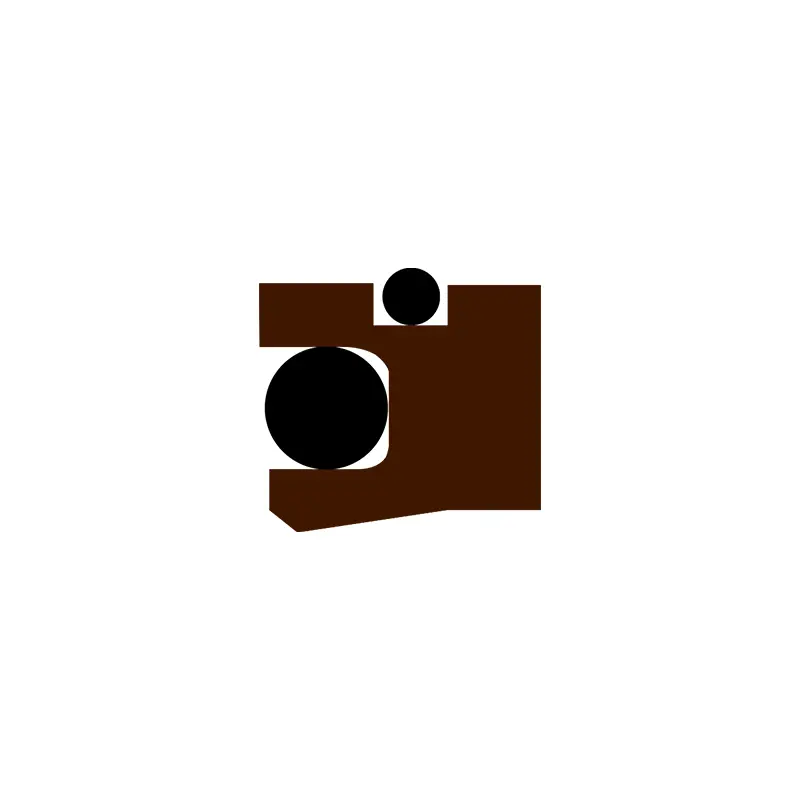

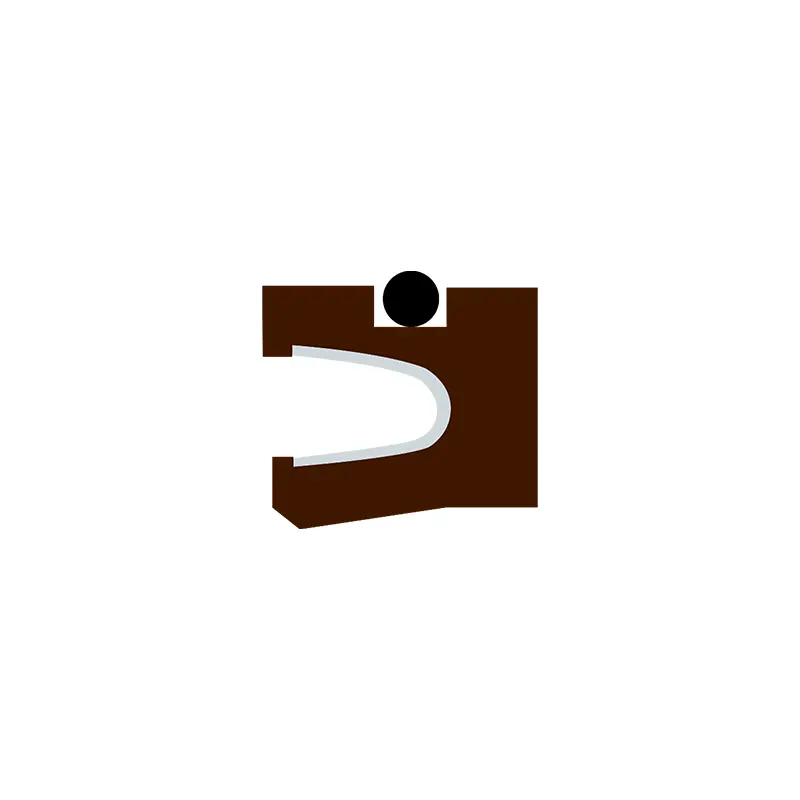

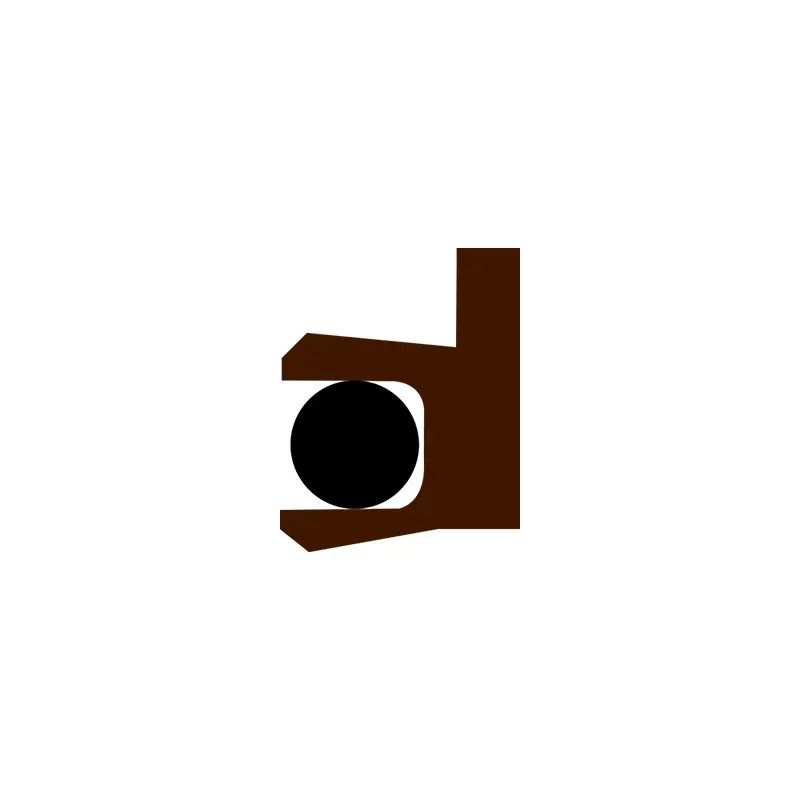

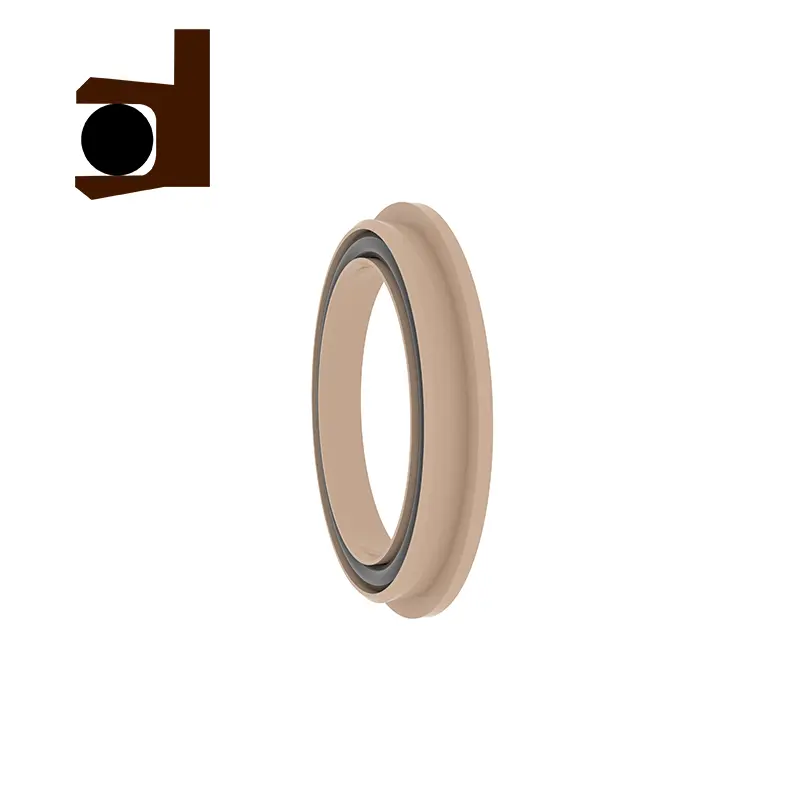

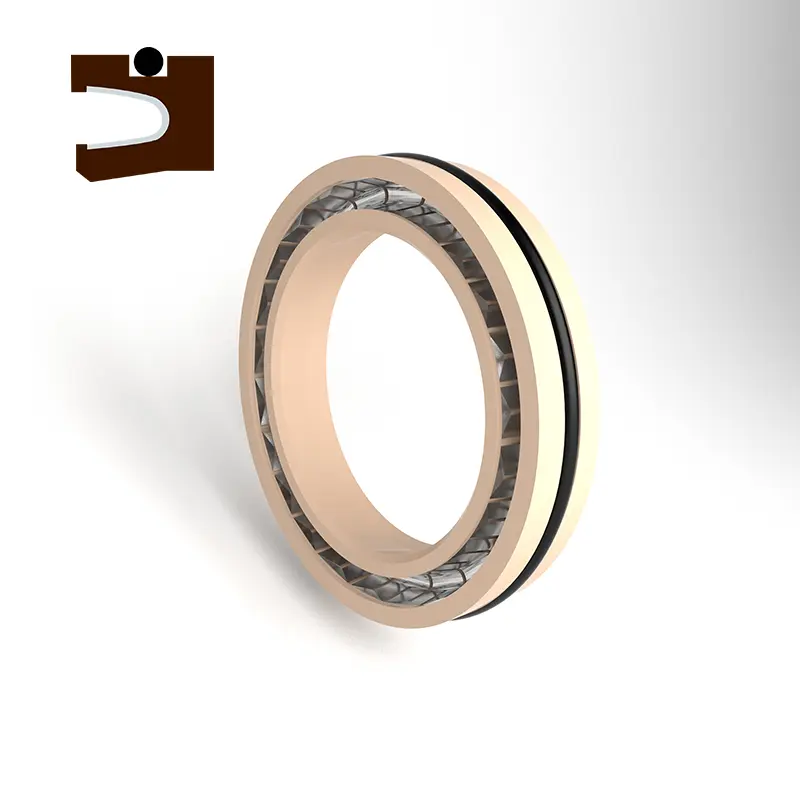

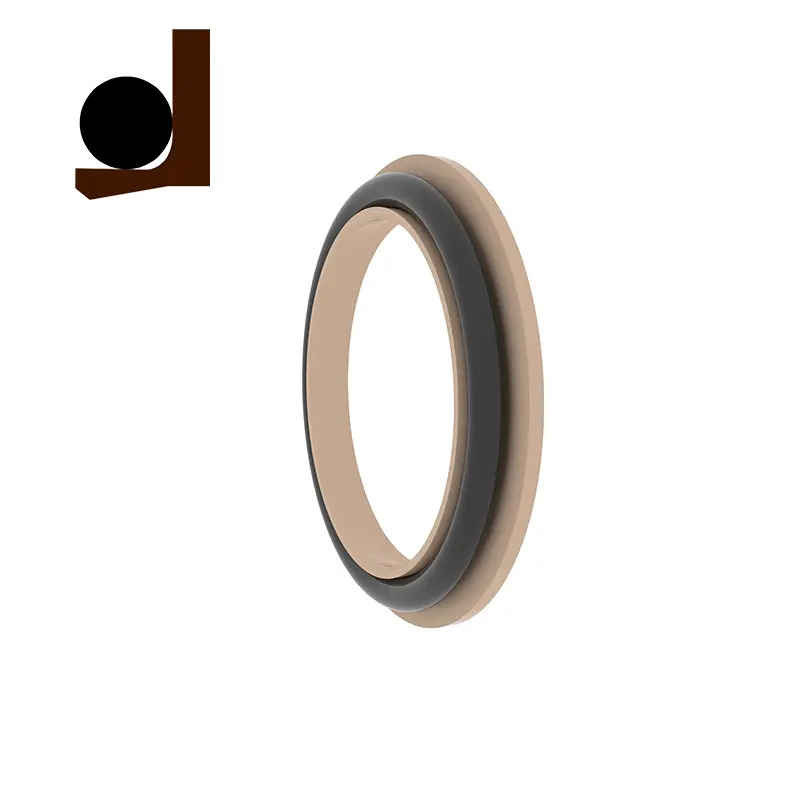

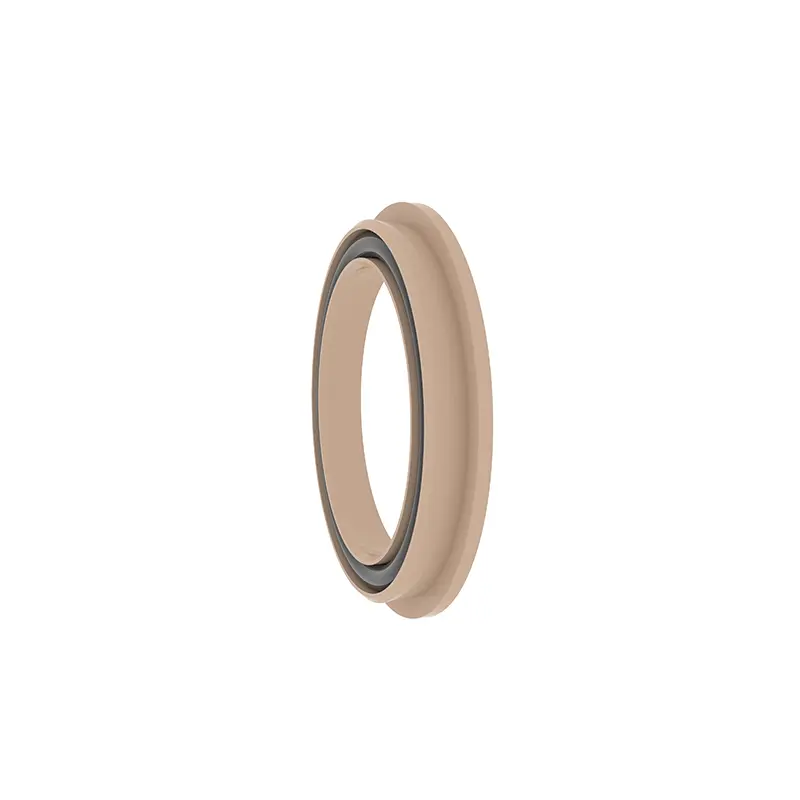

RC2055 и RC2056 са ротационни панила, RC2055-B е ротационно уплътнение на зъбите, RC2056-B е въртящ се Y-образна комбиниран уплътнител, а RC2055-C е въртящо се комбинирано уплътнение на Y. Различните модели в една и съща серия имат едни и същи характеристики на канала и са взаимозаменяеми. Цялата серия от пружинен енергийно уплътнение за въртящ се вал е подходяща за еднопосочно налягане високофункционални уплътнения, приложени към въртящи се валове. Сред тях RC2055 и RC2056 са съставени от пружини от неръждаема стомана и високофункционални пластмаси. Когато използвате RC2055-B, RC2056-B и RC2055-C, е необходимо разумно да изберете съвпадащия еластомерен материал.

Характеристики и приложения на продукта:

Характеристики на продукта:

Комбинацията от пружина от неръждаема стомана и пластмаса с висока функция има отлични запечатващи характеристики и издръжливост.

Дизайнът на канала на всяка серия е един и същ, който може да бъде разместен и гъвкаво адаптиран към различни условия на труд.

Моделите, включени в пружинното енергично уплътнение за въртящ се вал, са подходящи за еднопосочно уплътняване на налягането на вал, за да се отговори на различни индустриални нужди.

RC2055-B, RC2055-C и RC2056-B поддържат избора на съвпадащи еластомерни материали според условията на труд за подобряване на адаптивността.

Сценарии на кандидатстване:

Уплътнение на въртящ се вал Еднопосочно налягане, подходящо за промишлено оборудване, инженерни машини, хидравлични системи и др.

Изисквания за уплътняване с висока функция, като нефтохимикали, енергийно оборудване, тежки машини и др.

Технически предимства:

Пружините от неръждаема стомана осигуряват стабилна радиална сила, за да се осигури дългосрочен уплътнителен ефект.

Комбинацията от пластмасови и еластомерни материали с висока функция е подходяща за високо налягане и високоскоростни условия на труд.

Смесеният дизайн на канала опростява инсталирането и поддръжката и намалява разходите за употреба.

Предложения за употреба:

Изберете подходящия модел на уплътнение и еластомерния материал съгласно специфичните условия на труд.

Уверете се, че жлевът е чист по време на монтажа, за да избегнете повреда на уплътнението.

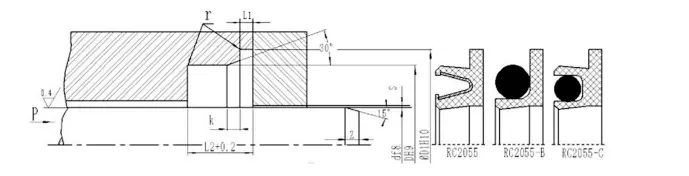

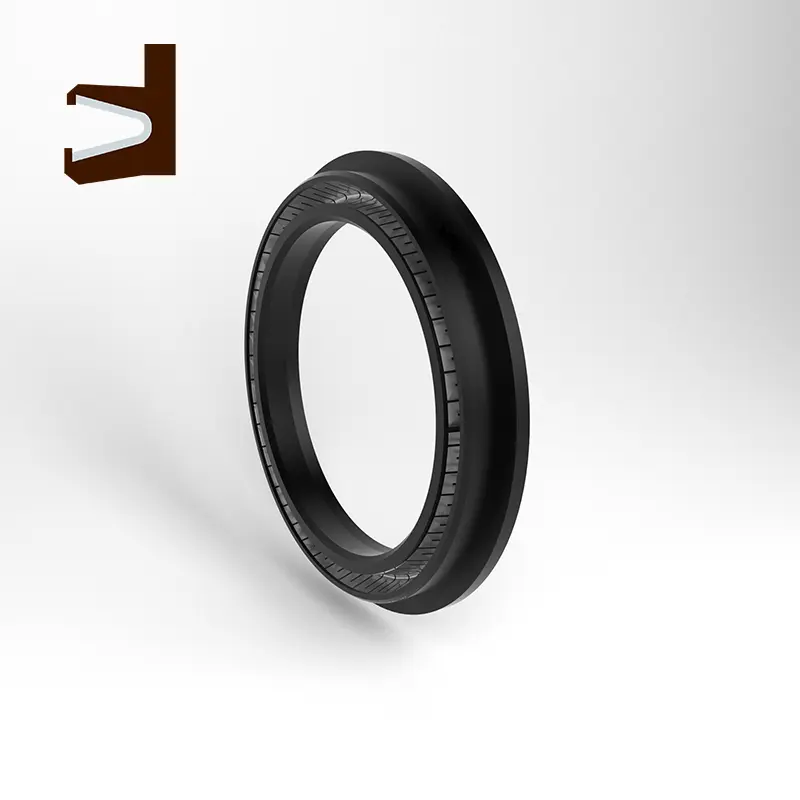

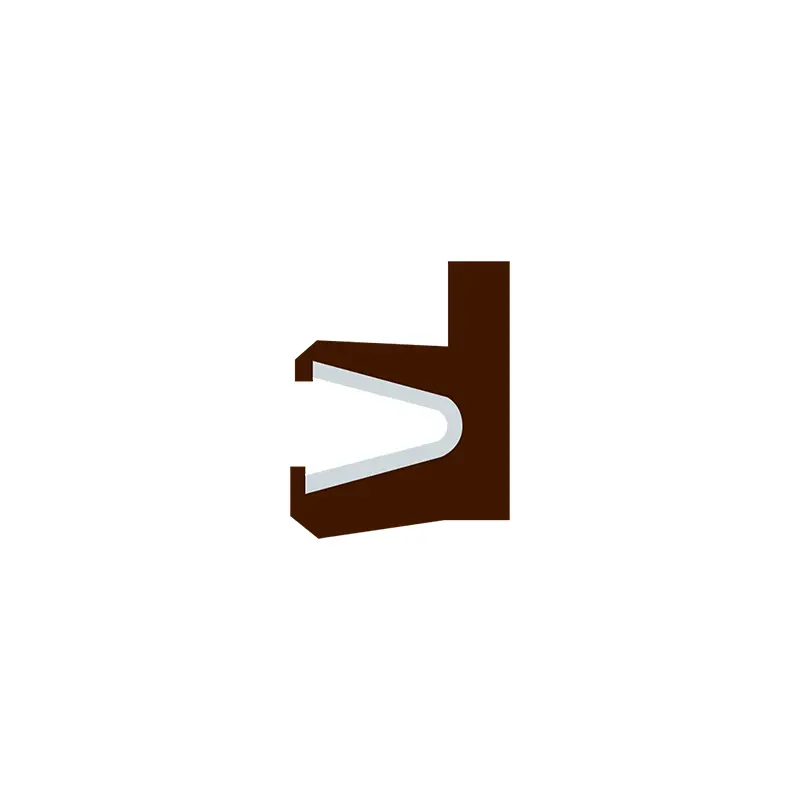

RC2055

Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)

Избор на материали

1. Съответстващите материали за О-пръстен могат да бъдат избрани: RO1 нитрилна каучук (NBR), RO2 Fluororubber (FKM) и др.

2. Уплътнителни пръстенови материали: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.

3. Пружина от неръждаема стомана: V-образна пружина.

Пример за поръчка

RC2055- 40-PTFE4+V Диаметър на вала 40, материалът за уплътняване на пръстена е PTFE4, пружината от неръждаема стомана е V-образна пружина

RC2055-B-40-PTFE4+R02 диаметър на вала е 40, материалът за уплътняване

RC2055-C-40-PTFE4+R02 диаметър на вала е 40, материалът за уплътняване

Таблица с параметри на спецификацията (всички спецификации в диапазона на параметрите са налични)

Забележка: Препоръчва се повърхностната твърдост на въртящия се вал да бъде HRC ≥ 58.

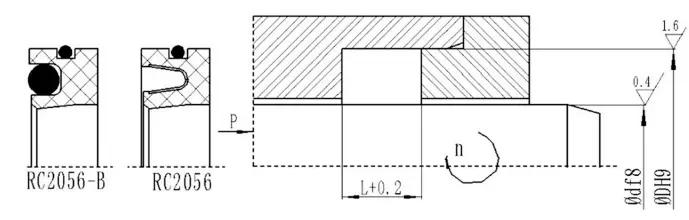

RC2056

Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)

Избор на материали

1. Съответстващите материали за О-пръстен могат да бъдат избрани: RO1 нитрилна каучук (NBR), RO2 Fluororubber (FKM) и др.

2. Уплътнителни пръстенови материали: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.

3. Пружина от неръждаема стомана: V-образна пружина.

Пример за поръчка

RC2056-40*62*8-PTFE4+V D*D*L, материалът на уплътнителния пръстен е PTFE4, а пружината от неръждаема стомана е V-образна пружина

RC2056-B-40*62*8-PTFE4+R02 D*D*L, материалът на уплътнителния пръстен е PTFE4, а съвпадащият О-пръстен е Fluororubber
