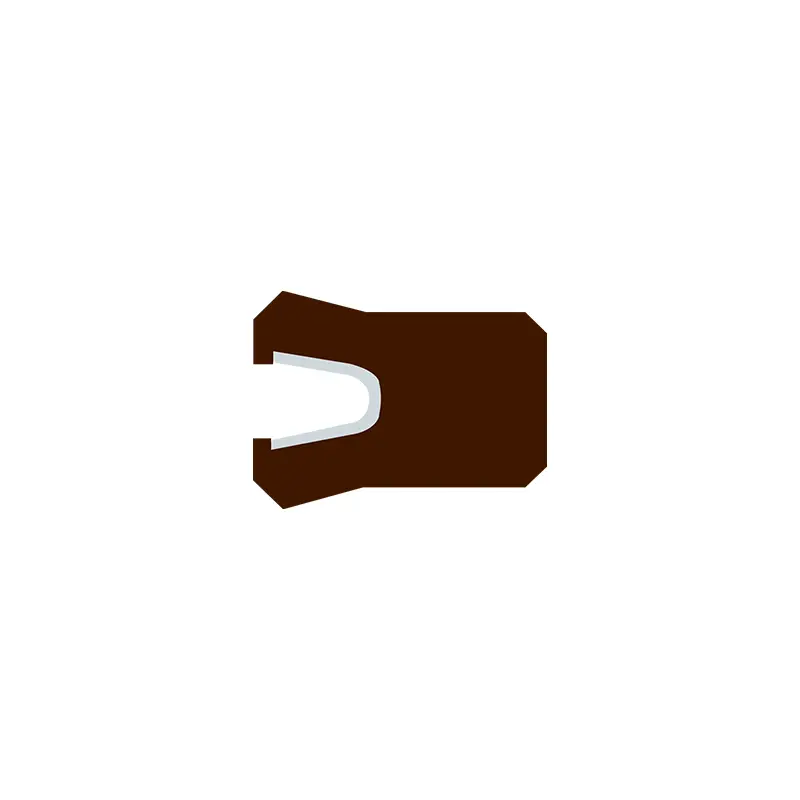

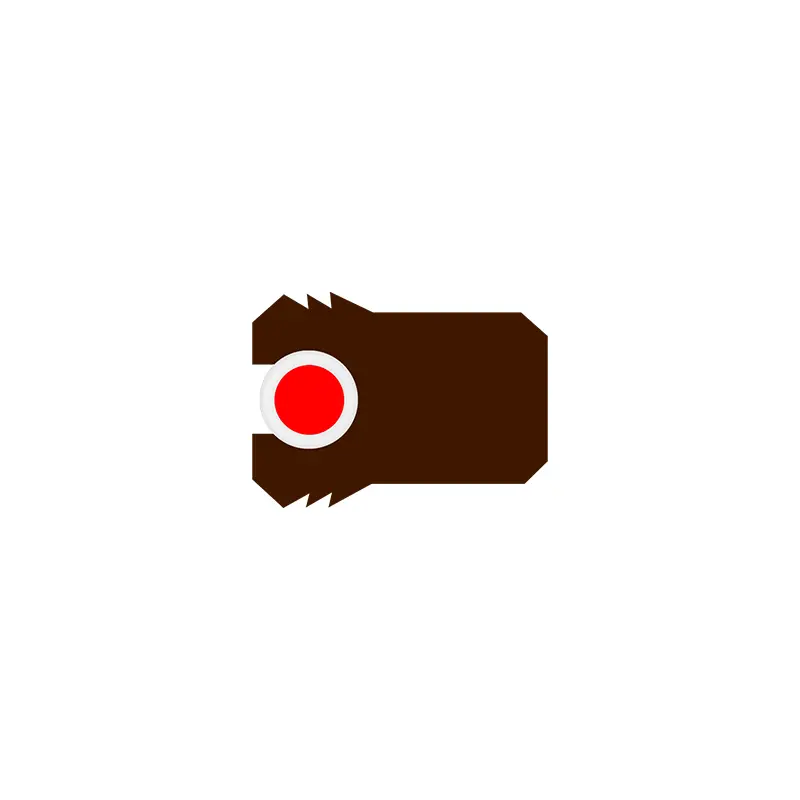

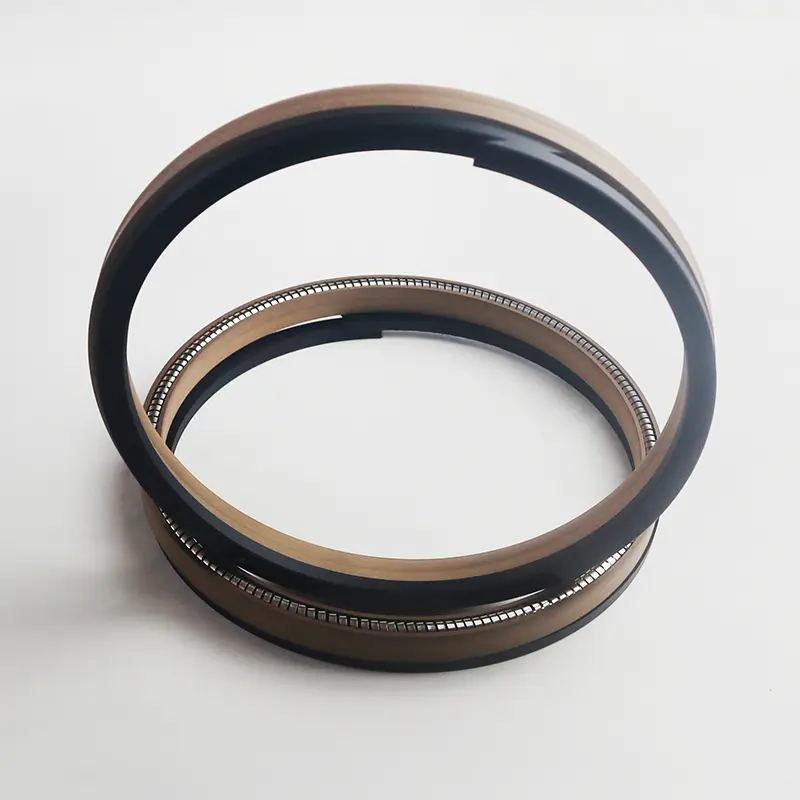

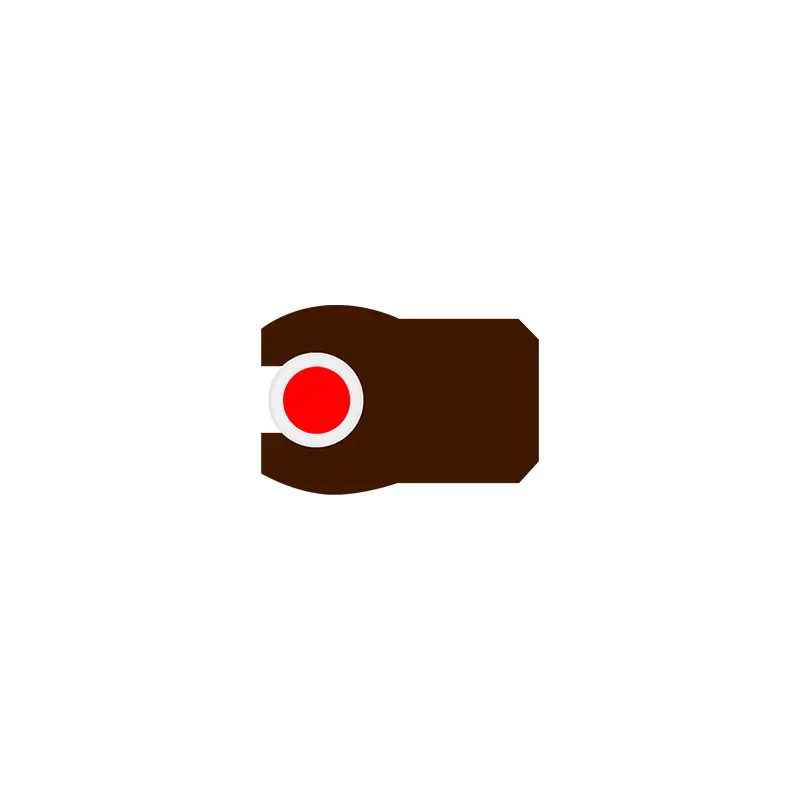

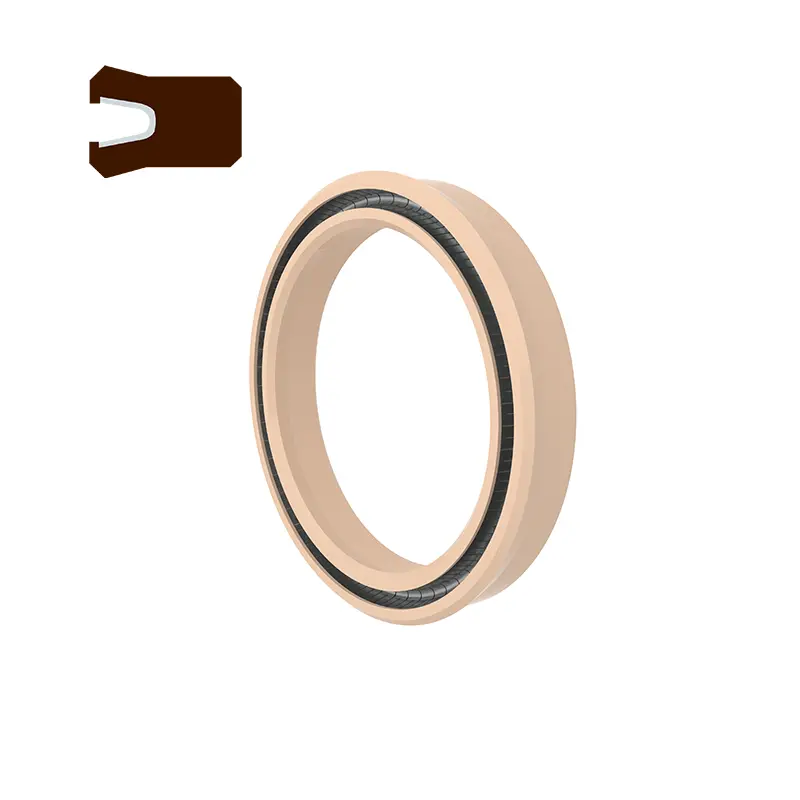

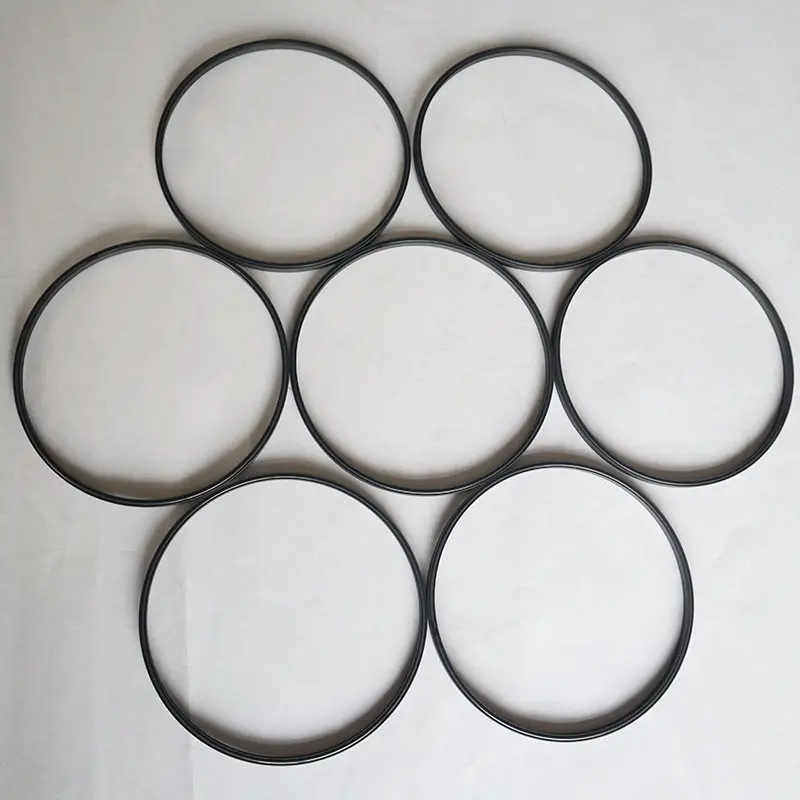

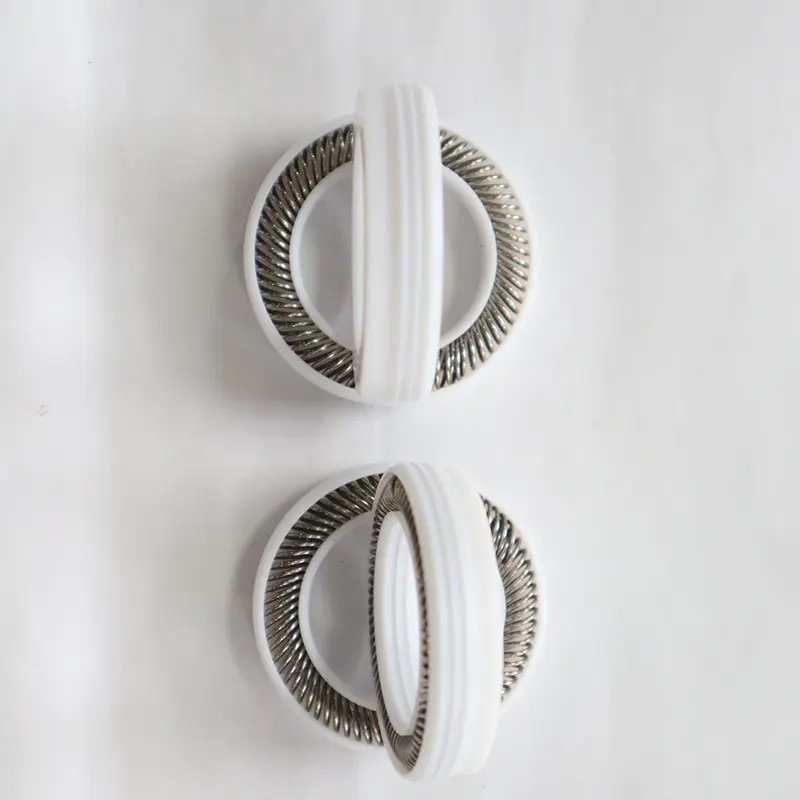

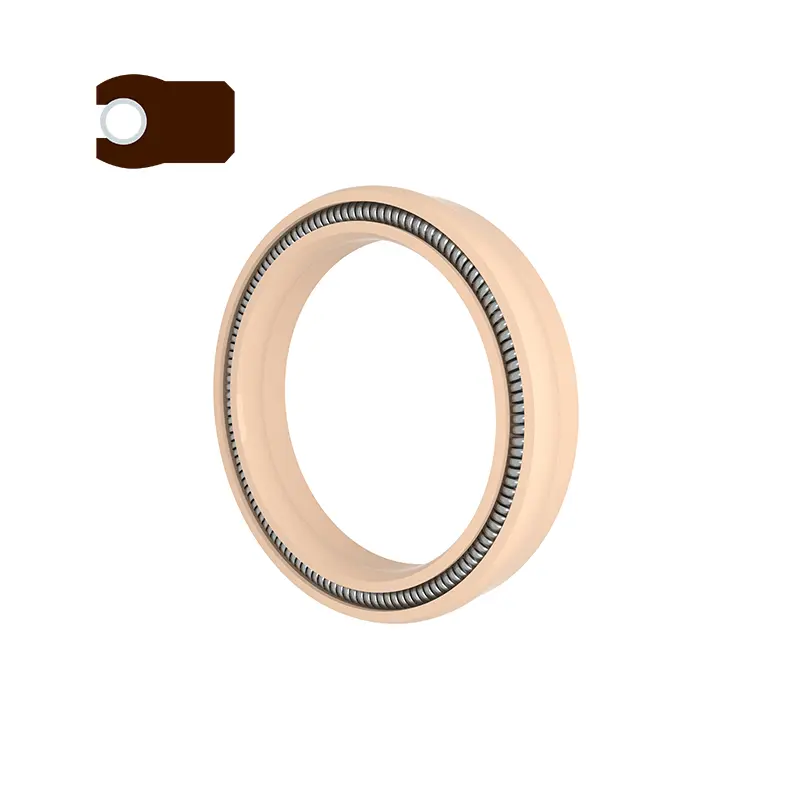

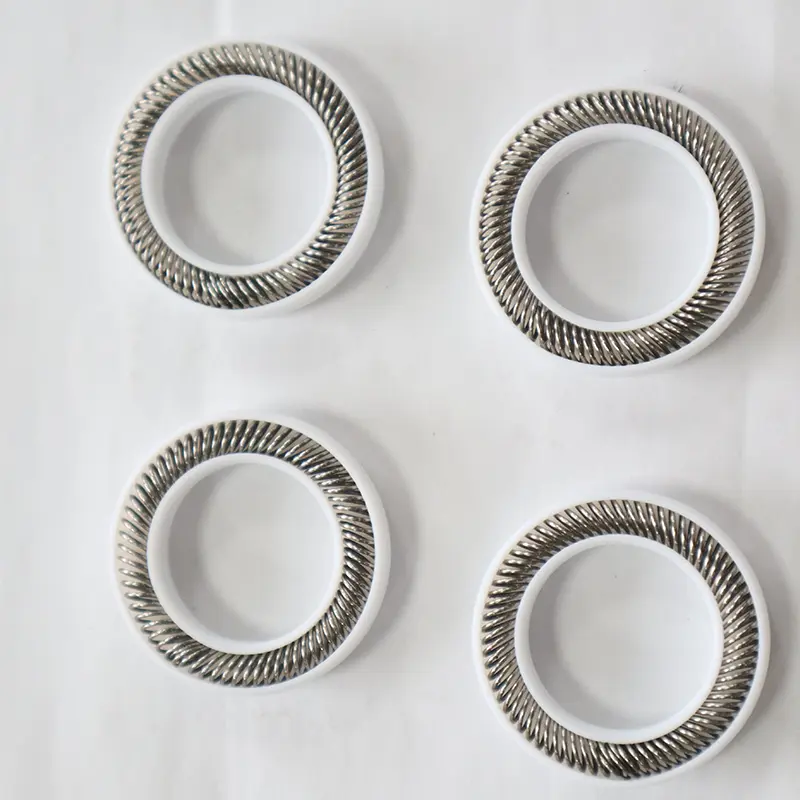

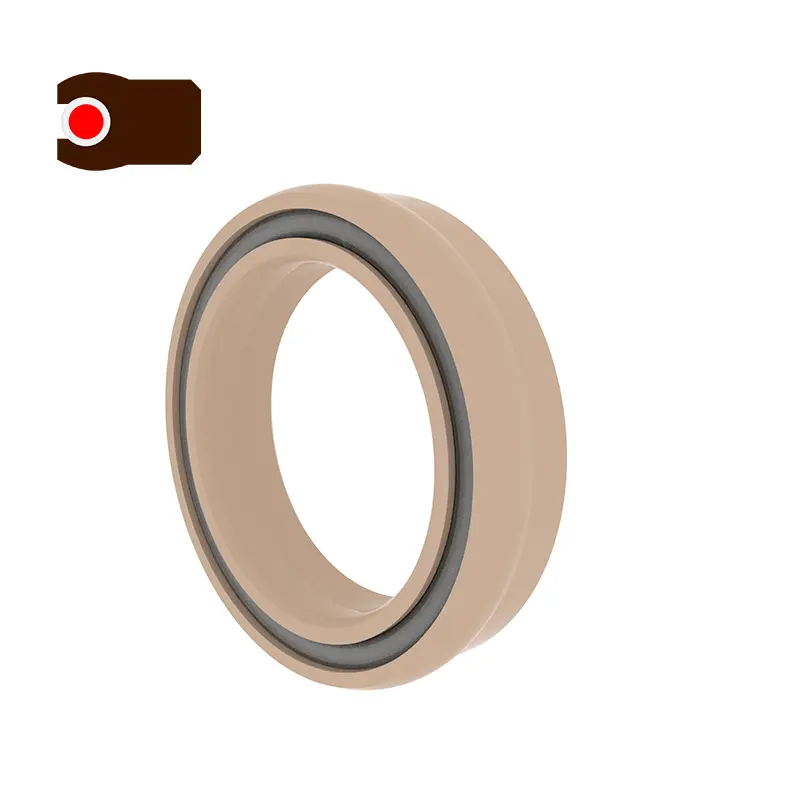

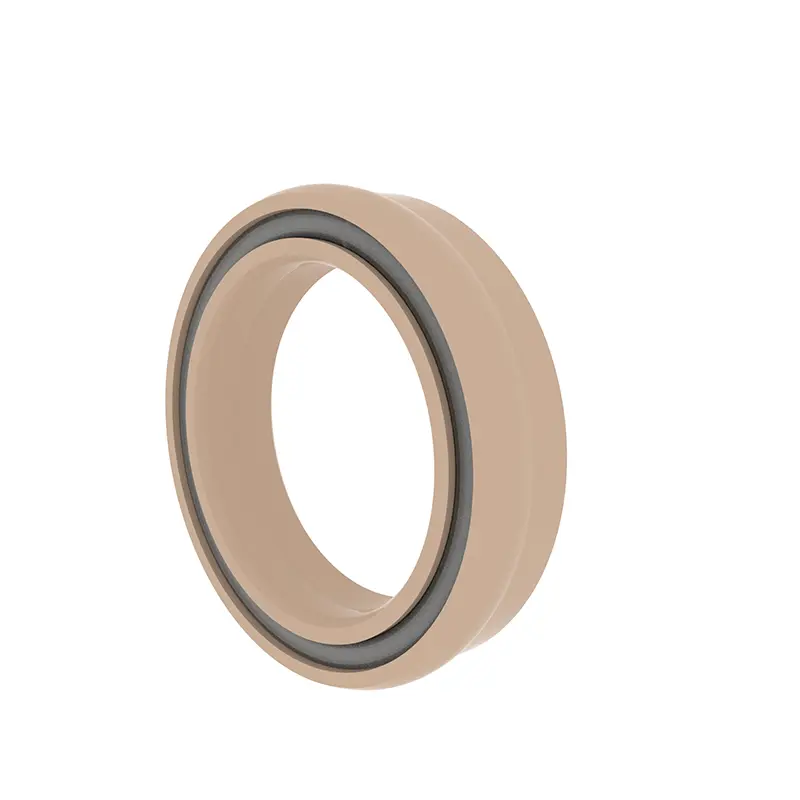

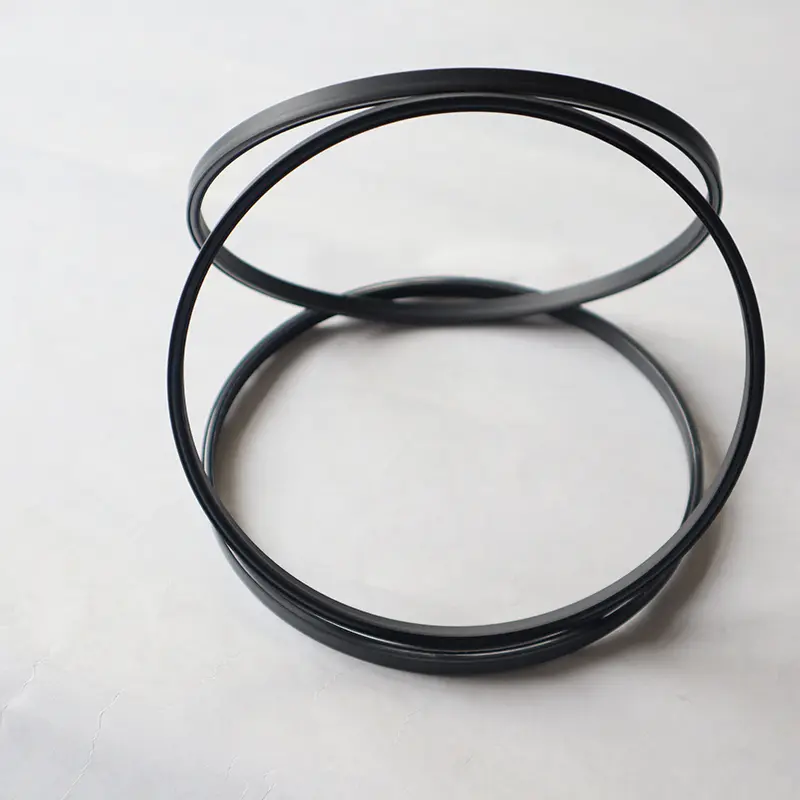

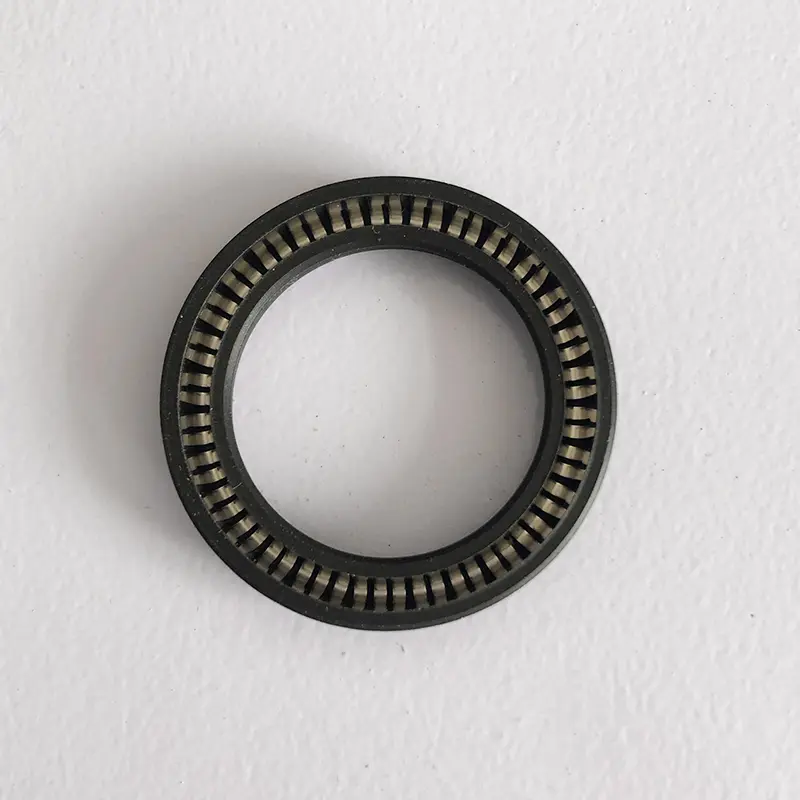

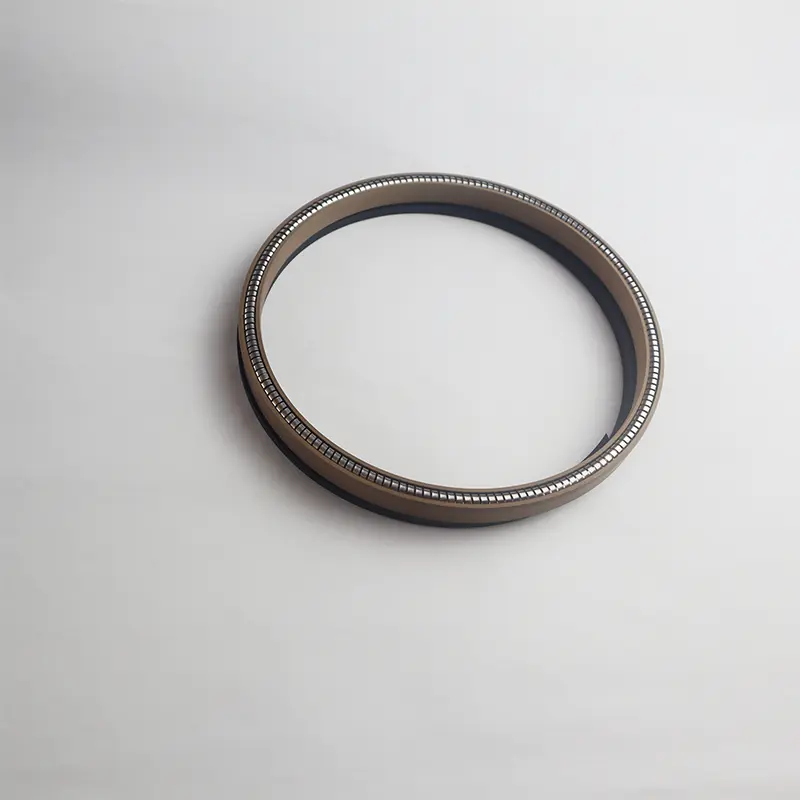

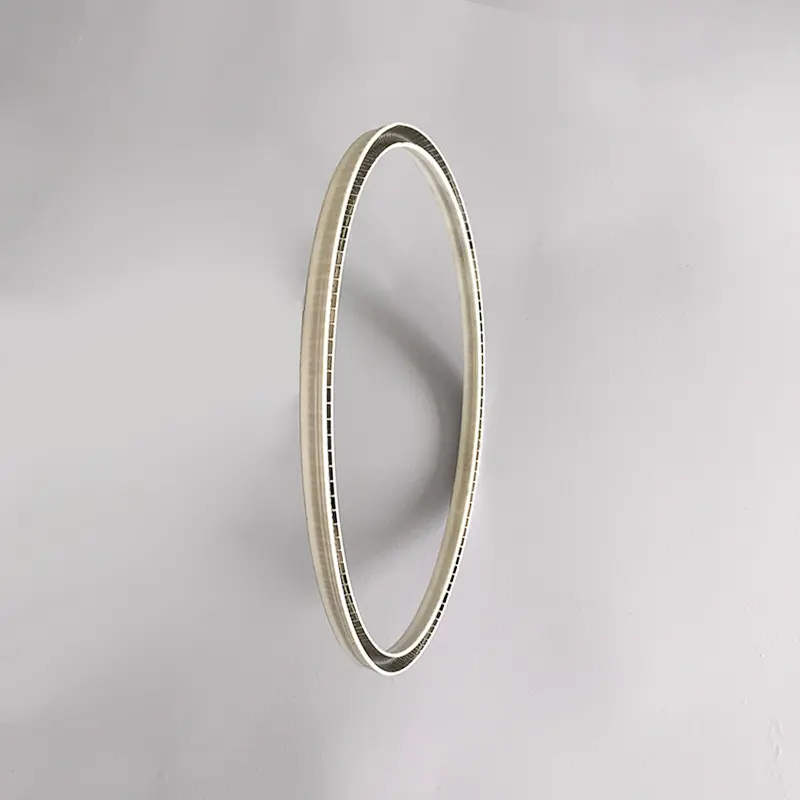

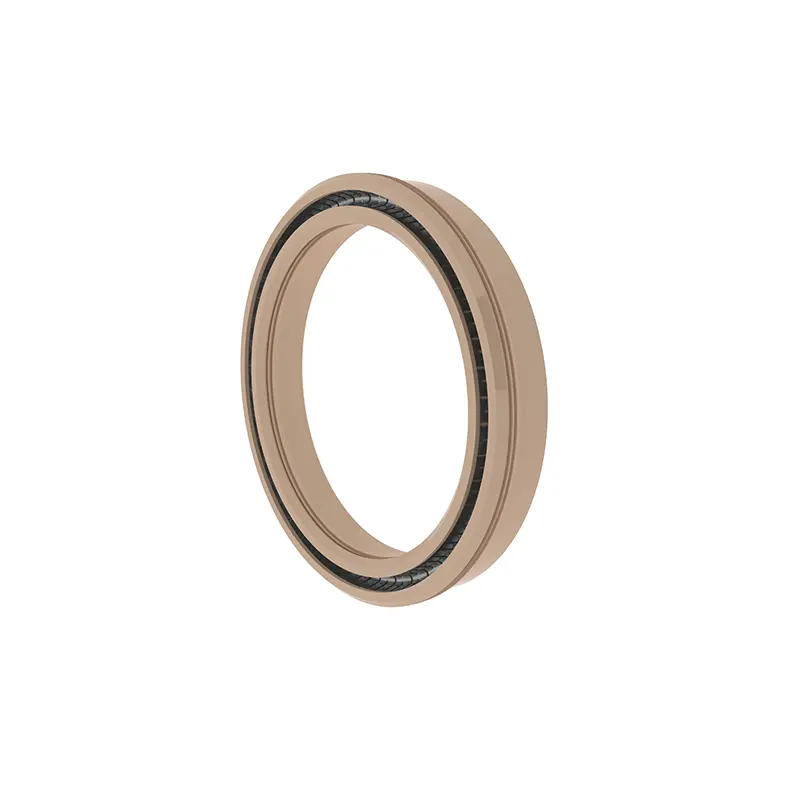

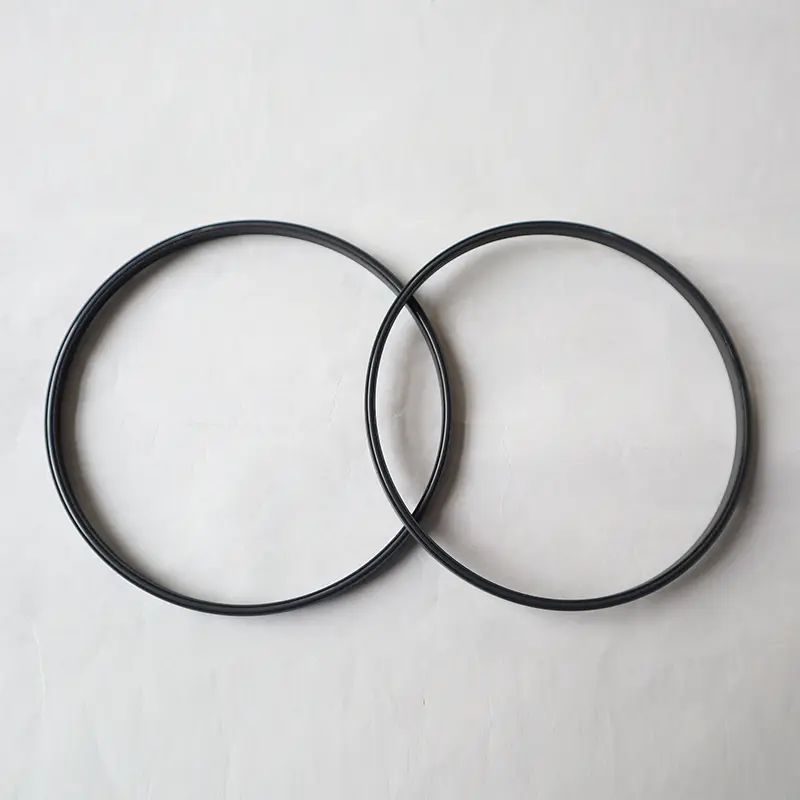

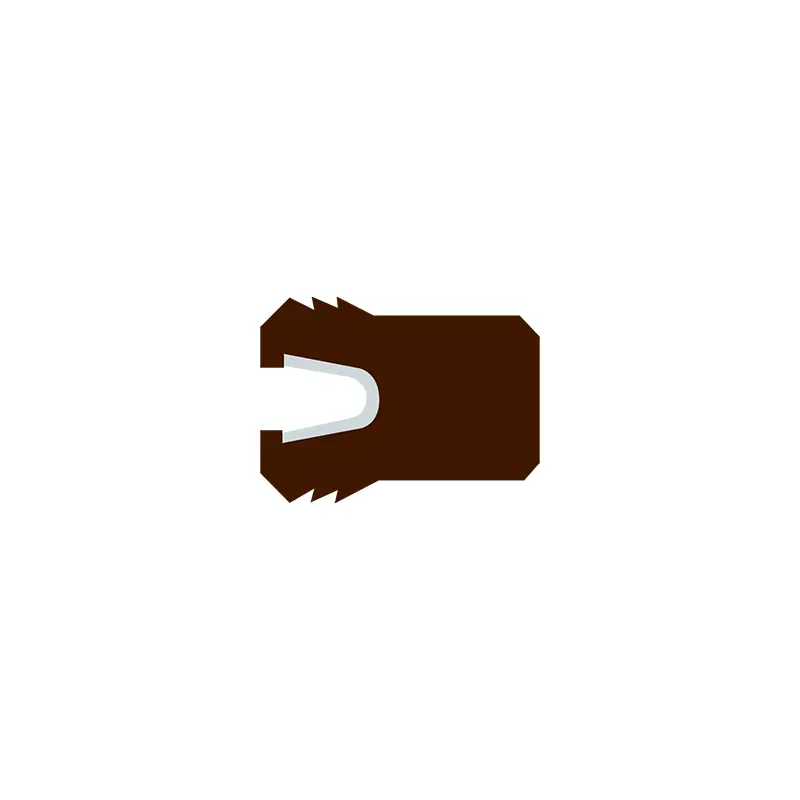

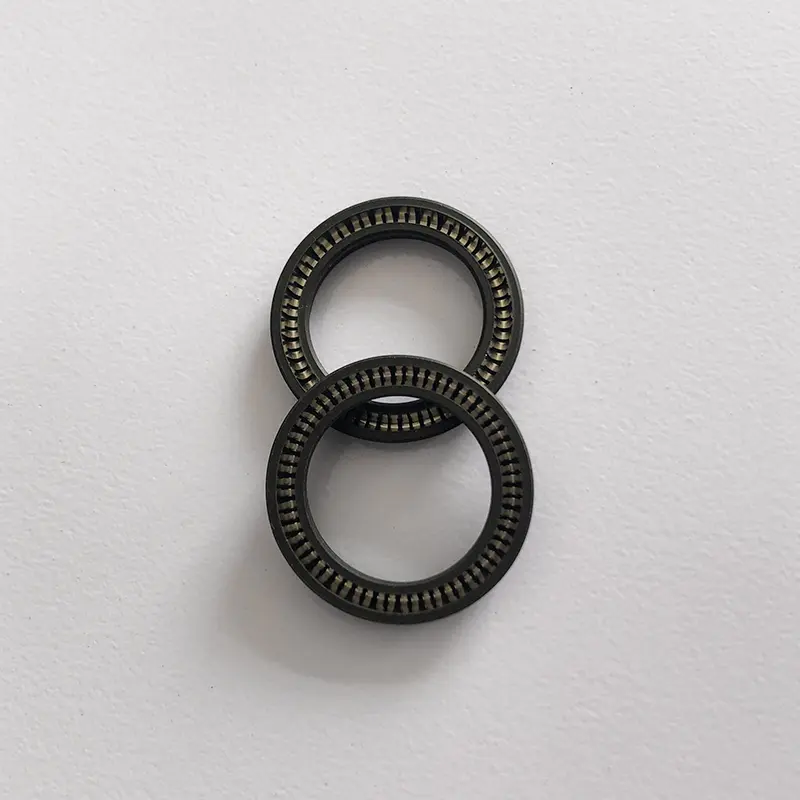

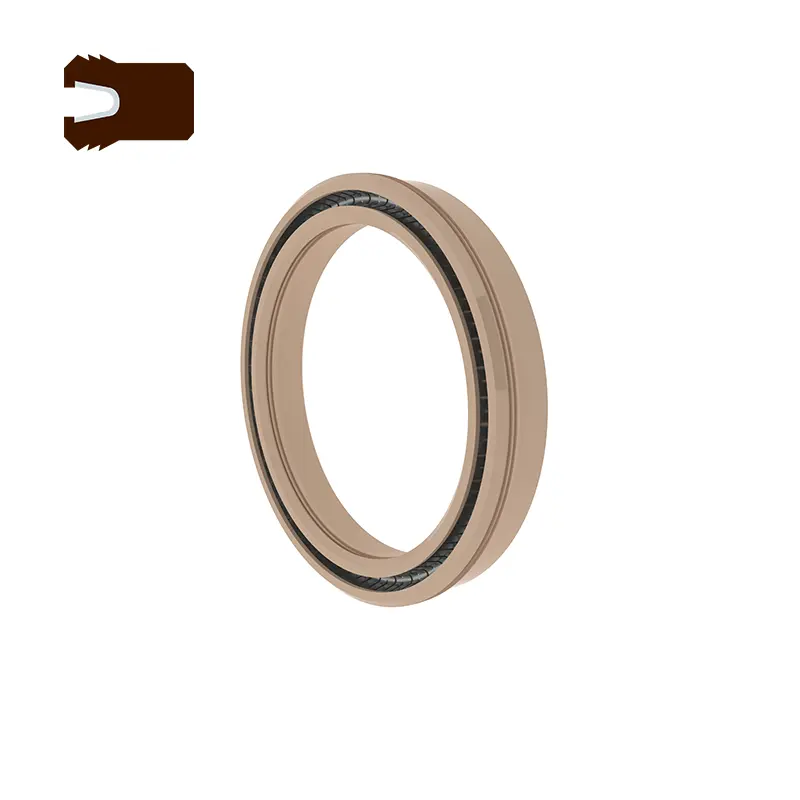

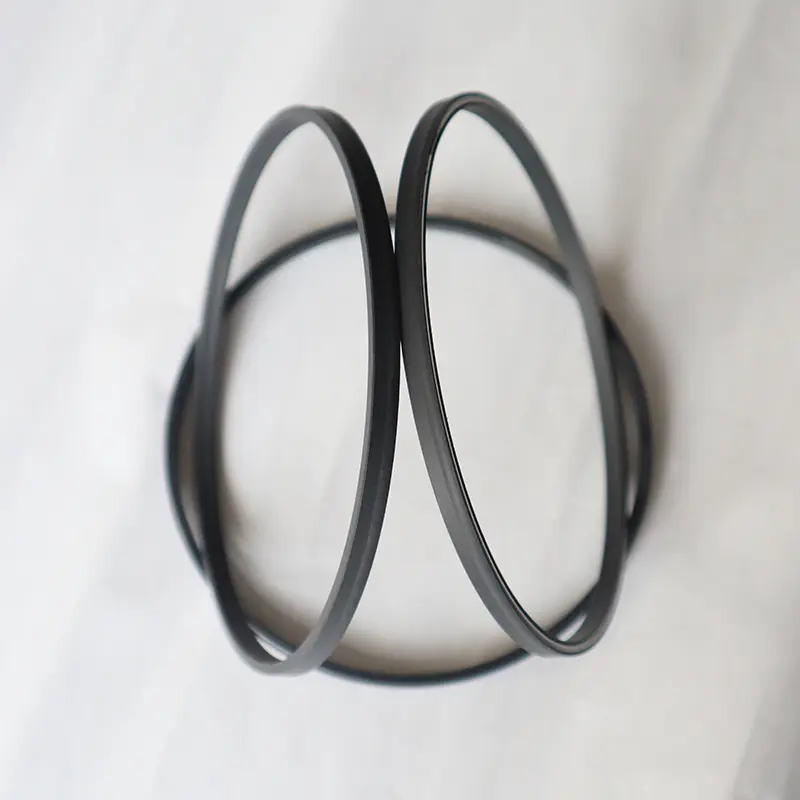

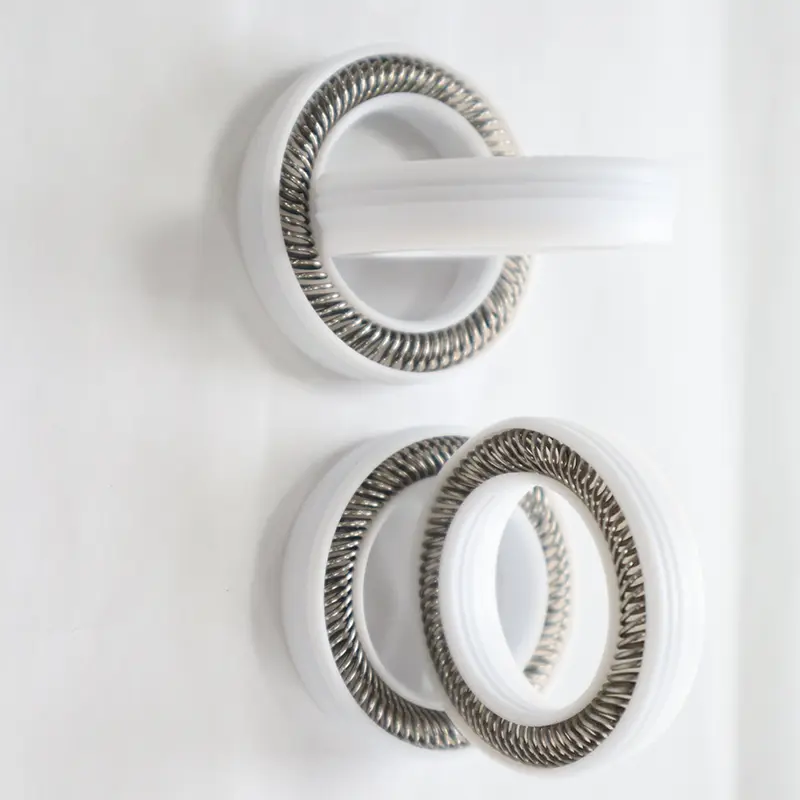

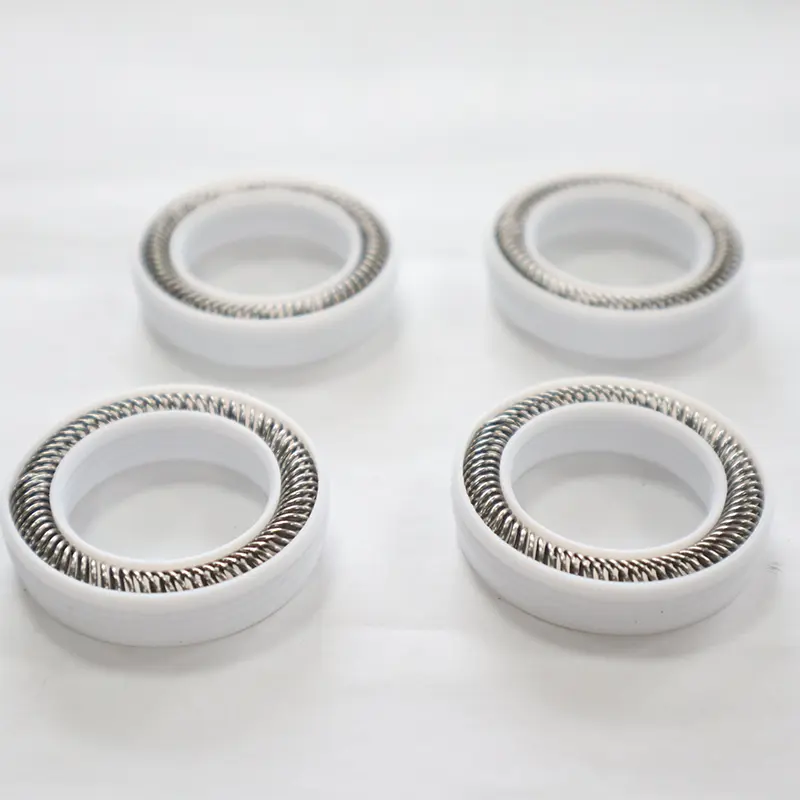

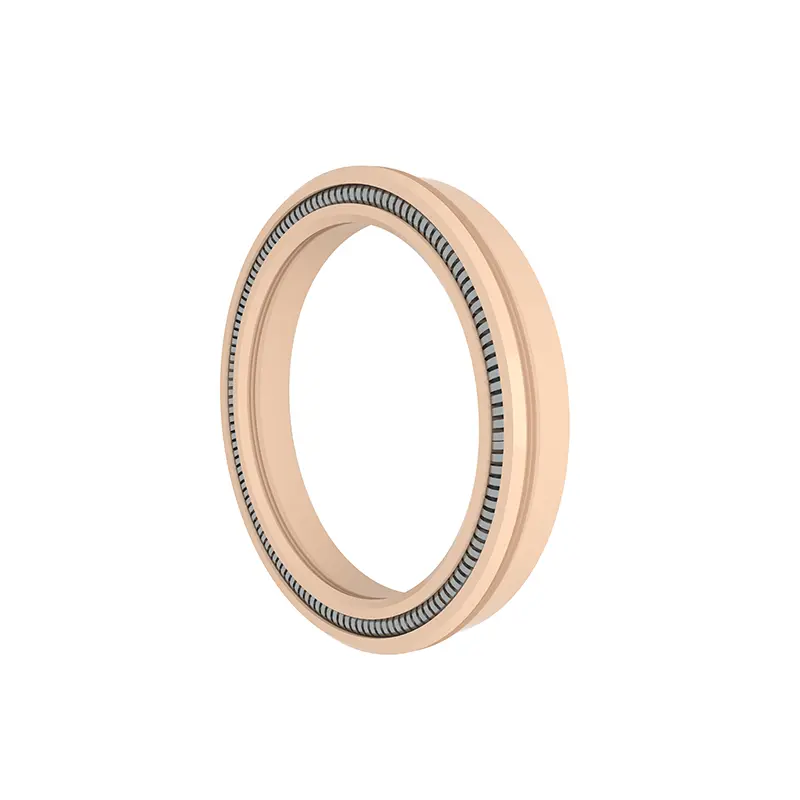

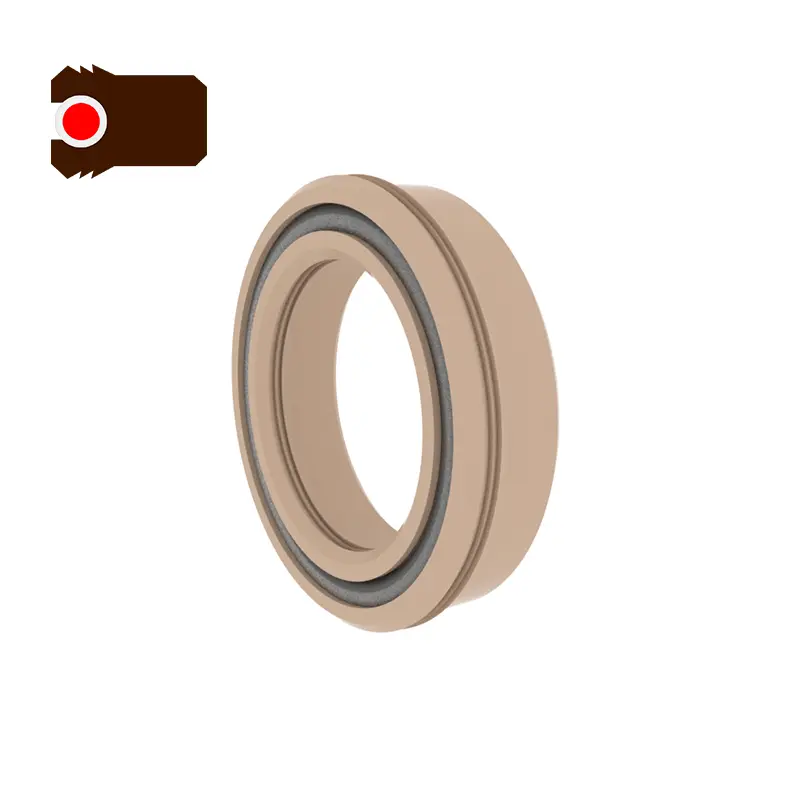

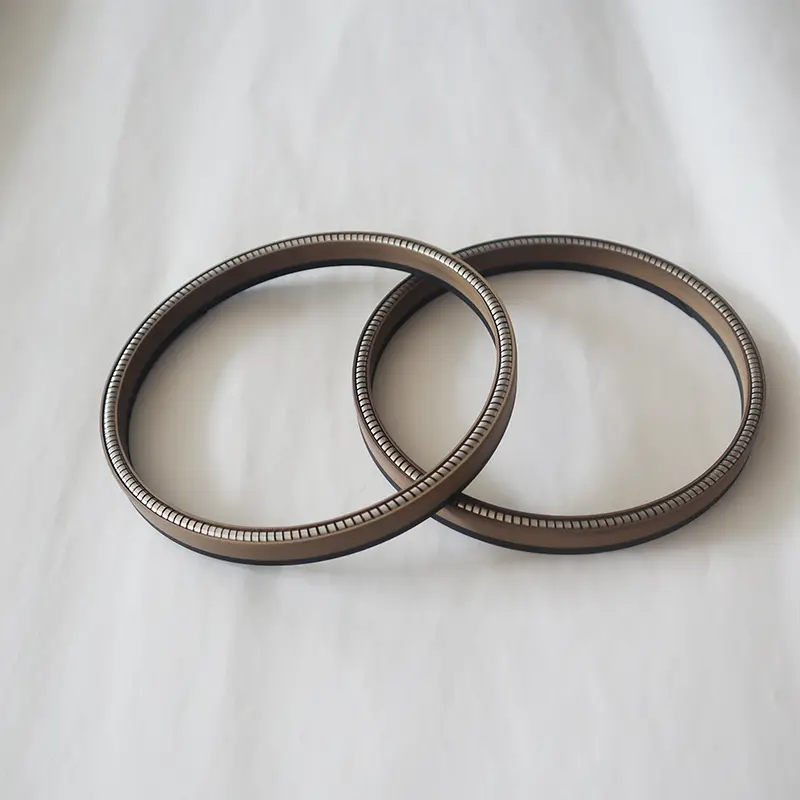

Нашият универсален извор на FS Eneral Energized е високоефективен универсален пружинен енергийно уплътнение за отвор на вала със симетрична структура и универсален отвор на вала, който е подходящ за различни индустриални сценарии. Тази серия от продукти е разделена на тип, тип B, тип BO, C Type, D тип и DO. Сред тях BO Тип и DO Type приемат високофункционални пластмасови и покрити о-пръстен комбинация, която има отлична устойчивост на медиите; C Тип, D Тип и да приемете зъбна структура на устните, за да подобрите допълнително способността за уплътняване, особено подходяща за условия на работа с високо налягане с налягане над 40MPa.
FS Universal Spring Energized Seal поддържа различни материали за уплътняване на пръстени (като PTFE, UPE, PK и др.) И пружини от неръждаема стомана (O-образни или V-образни незадължителни) и могат да извършват отлични резултати при различни среди и условия на труд. Универсалният дизайн на дупката на вала опростява процеса на избор и инсталиране и се използва широко в хидравлични системи с високо налягане, пневматично оборудване и специални медийни уплътнения в полетата на химически, петрол, енергия и т.н., ако искате да знаете повече за универсалното изворно уплътнение за дупка на вала, можете да контактувате с Ruichen уплътнение по всяко време.
Характеристики и приложения на продукта:
Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| MPA налягане | Скорост m/s | Температура ℃ | Среден | |
| <40, приложима ширина на канала l > 40MPA, моля, нанесете ширина на жлеба L1 | <10 | Защото/да -35 ~+250 | Други -200 ~+250 | Всички течности, химикали, газове |
Избор на материали

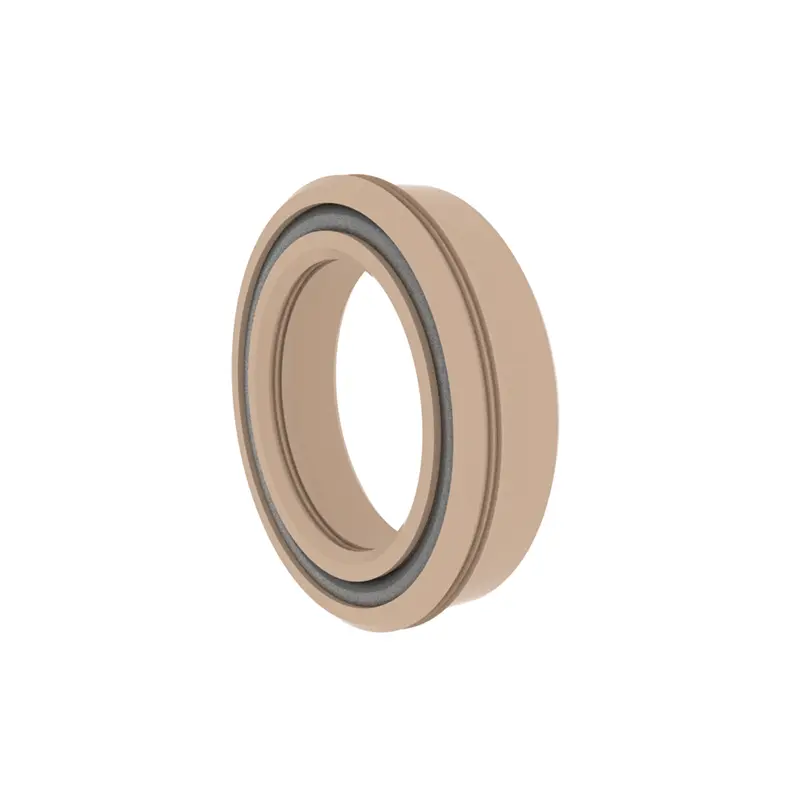

1. BO, Do Elastomer: О-пръстен с покритие.
2. Уплътнителния пръстен Материал: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.

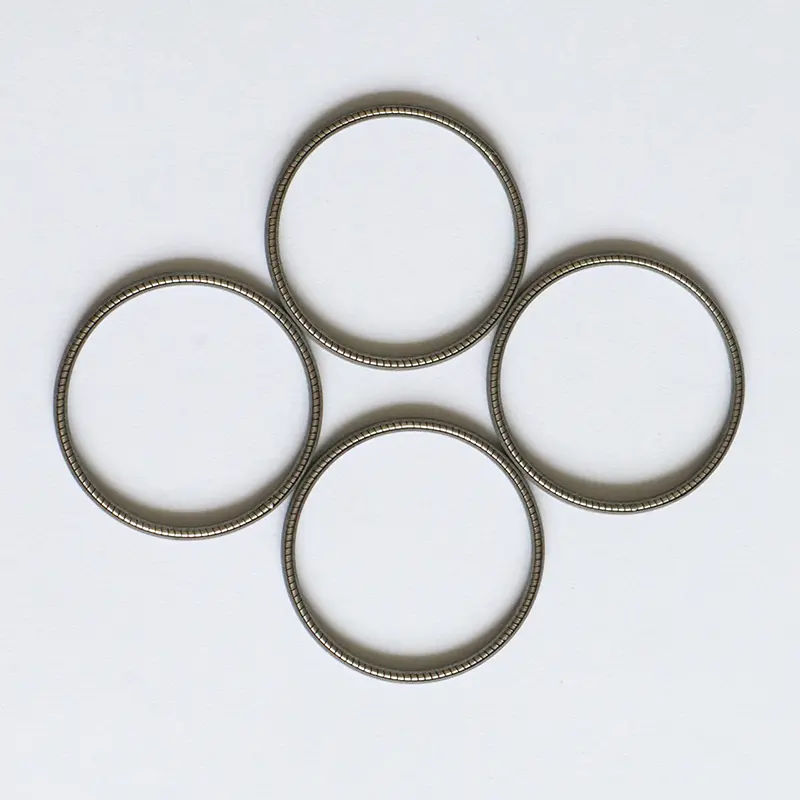

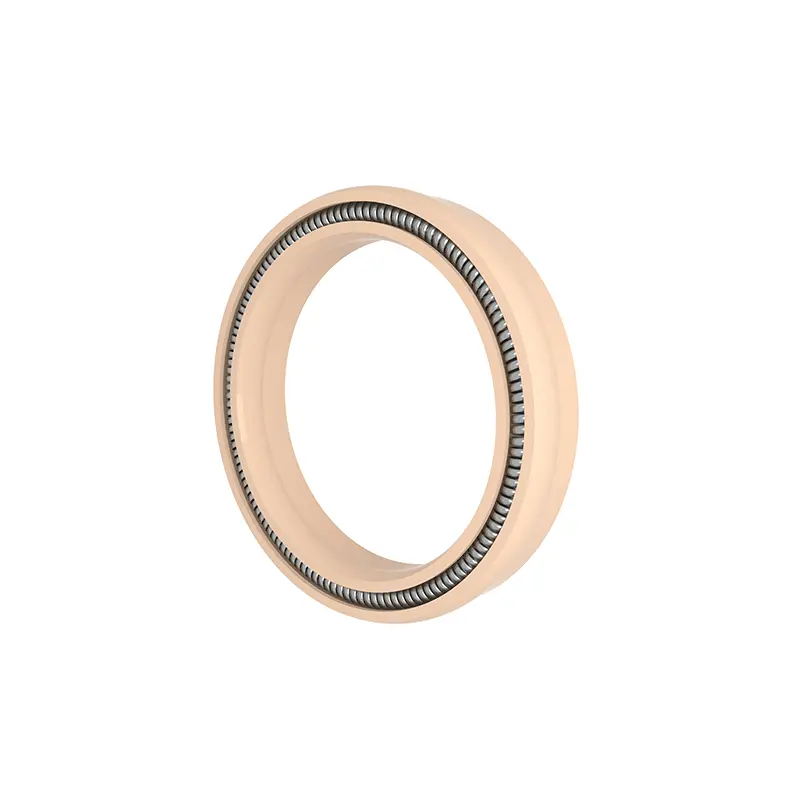

3. Пружините от неръждаема стомана могат да избират о-образни пружини и V-образни пружини.
Пример за поръчка
FS-A-40*46*4.7-PTFE4 D*D*L A-тип уплътнение на тигана, материал за уплътняване на пръстена е ptfe4,
FS-BO-40*46*4.7-PTFE4, D*D*L BO-тип уплътнение на типа, материал за уплътняване на пръстена е PTFE4, с о-пръстен покритие

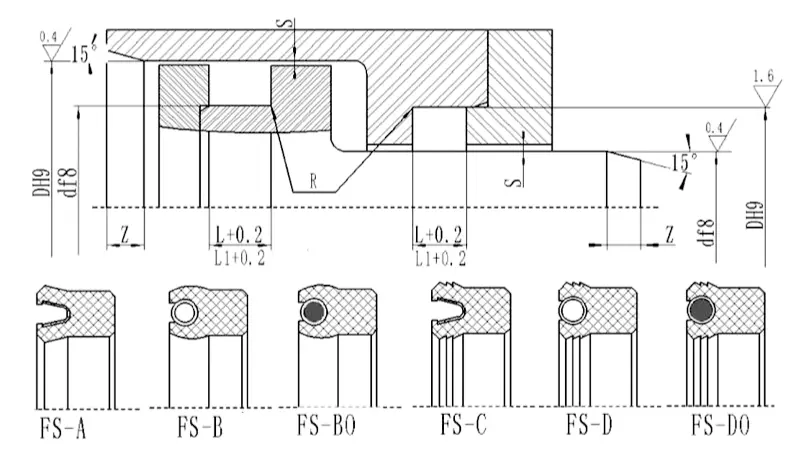

Налични са спецификации (всички размери в диапазона на параметрите))
| d | D | L+0.2 | L1+0.2(Приложимо за налягане> 40MPA) | Радиален клирънс smax | Дължина на фаска Zmin | Rmax | |
| <20MPA | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Забележка: Необходимите спецификации не са посочени в тази таблица. Моля, свържете се с нас.
Можем да доставим продукти с максимум 1600 мм.
