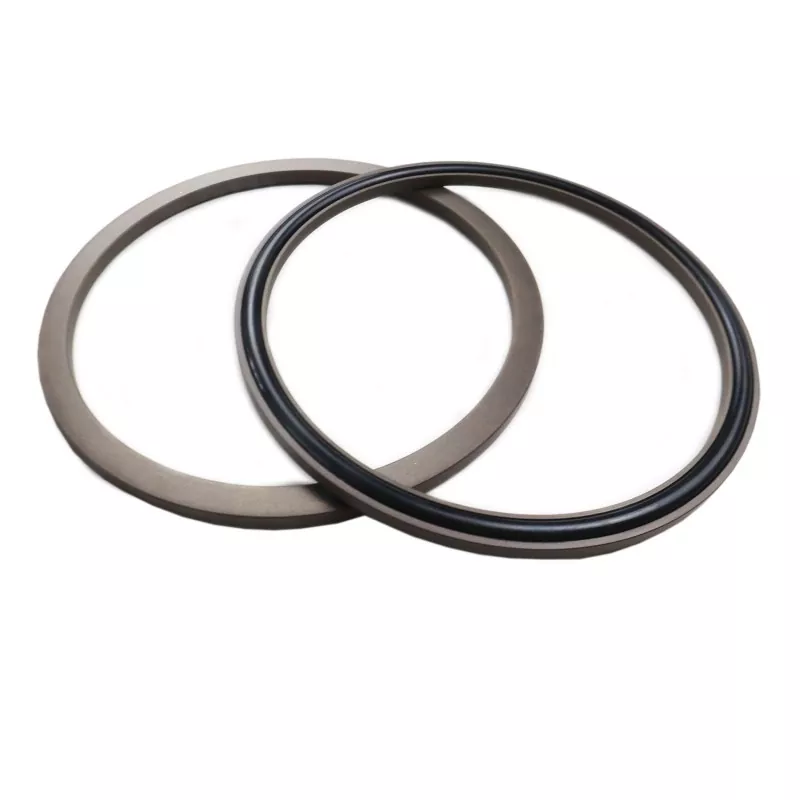

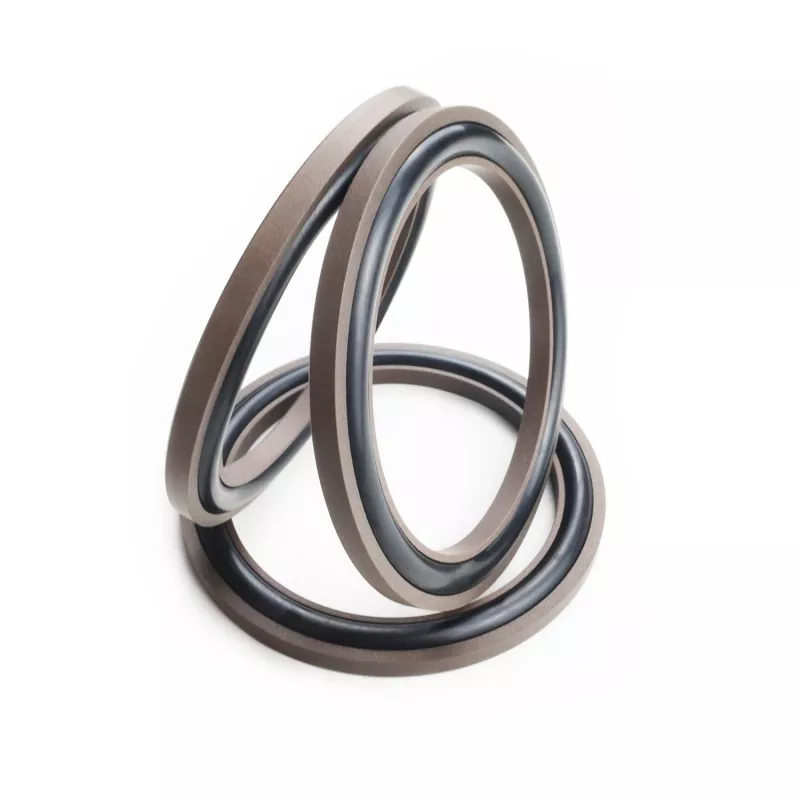

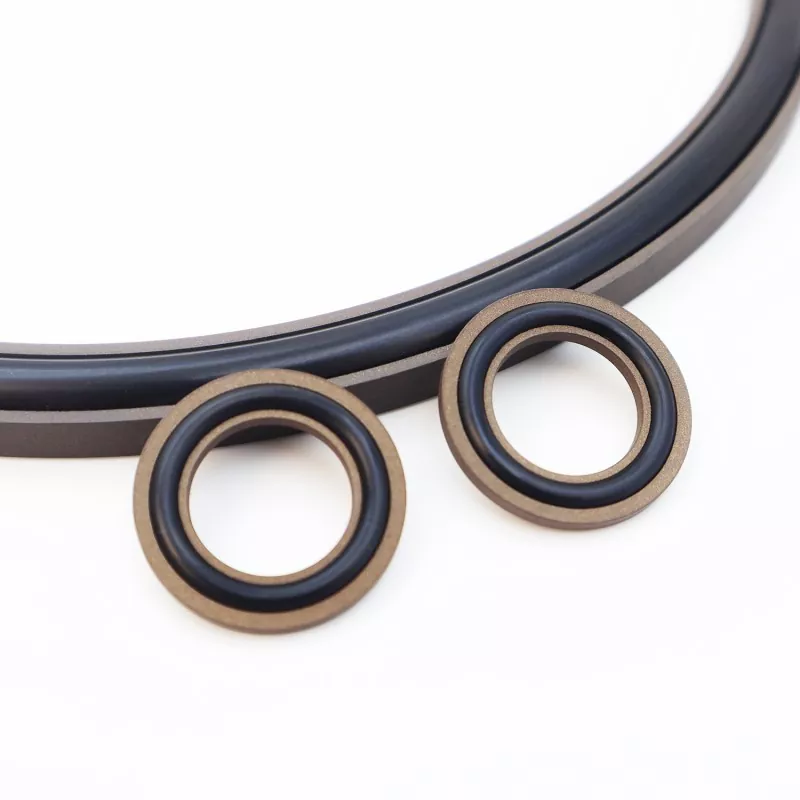

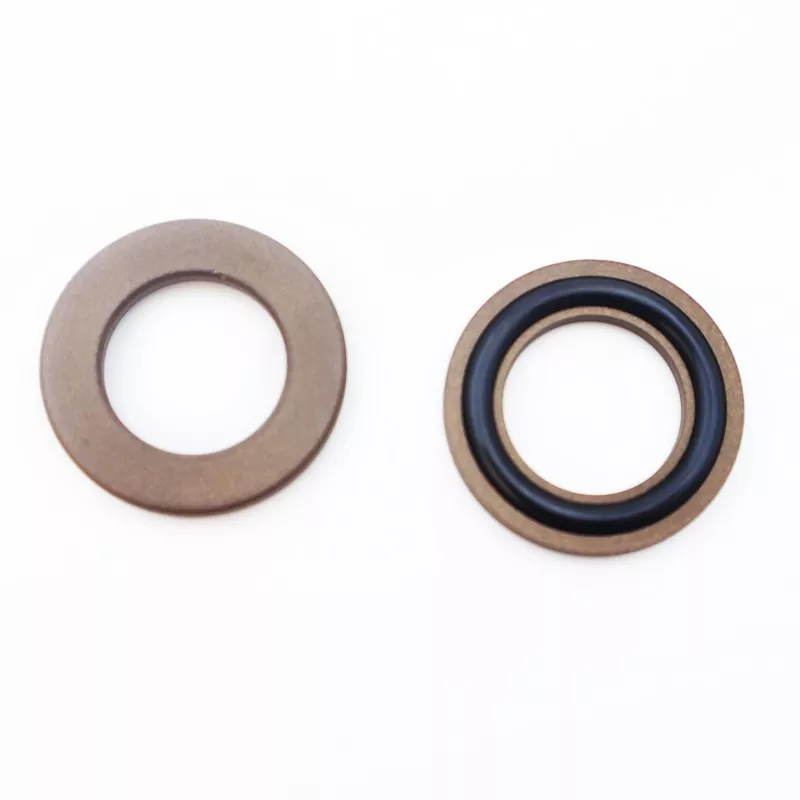

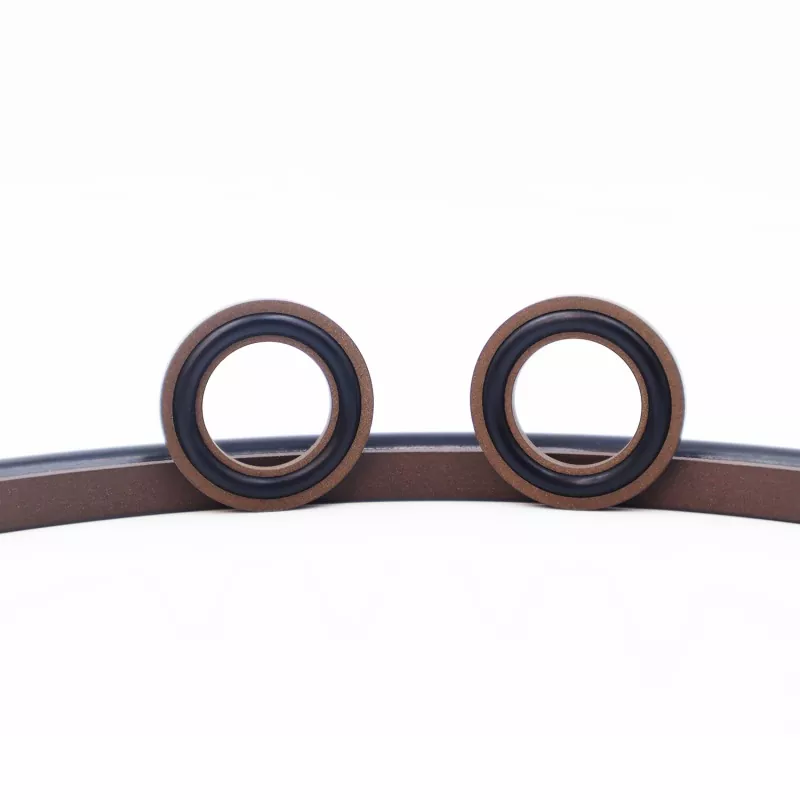

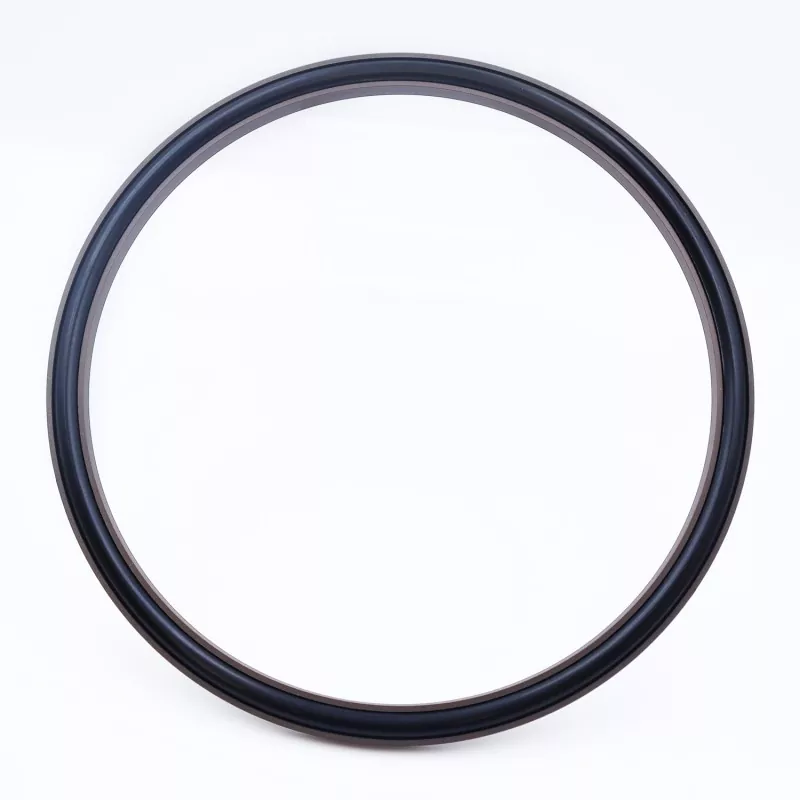

Аксиалното комбинирано уплътнение тип С се състои от С-образен уплътнителен пръстен, направен от напълнен PTFE и гумен О-пръстен; той е предназначен за статични уплътнителни приложения като аксиални (челни) и фланцови уплътнения. Основните характеристики включват дълъг експлоатационен живот, отлично уплътняване, устойчивост на високо налягане и компактен структурен отпечатък; също така е подходящ за хидравлични уплътнителни приложения. Предлага се в две версии: RC2872-A (за вътрешно налягане) и RC2872-B (за външно налягане).
Компактният дизайн улеснява монтажа в затворени пространства, осигурявайки надеждно уплътняване и удължен експлоатационен живот при продължителна работа. Пълна гама от спецификации е налична на склад, с услуги, предоставяни на глобални купувачи, включително технически подбор, запитвания за цени и групови поръчки.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Среден |
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
- |
Хидравлично масло, емулсия, вода и др. |
|
-20 до +200 (с FKM О-пръстен) |
Това уплътнение се състои от C-образен PTFE уплътнителен пръстен и О-пръстен; О-пръстенът осигурява предварителна компресия, генерирайки силата на затягане, необходима за постигане на уплътнение. При натиск тази сила на затягане се увеличава, което означава, че уплътнението работи по-добре с повишаване на налягането. Благодарение на конструкцията с двоен фланец на пръстена, О-пръстенът е предотвратен от екструдиране, което позволява на уплътнението да издържа на високо налягане.
Налични са всички спецификации в диапазона на параметрите.
|

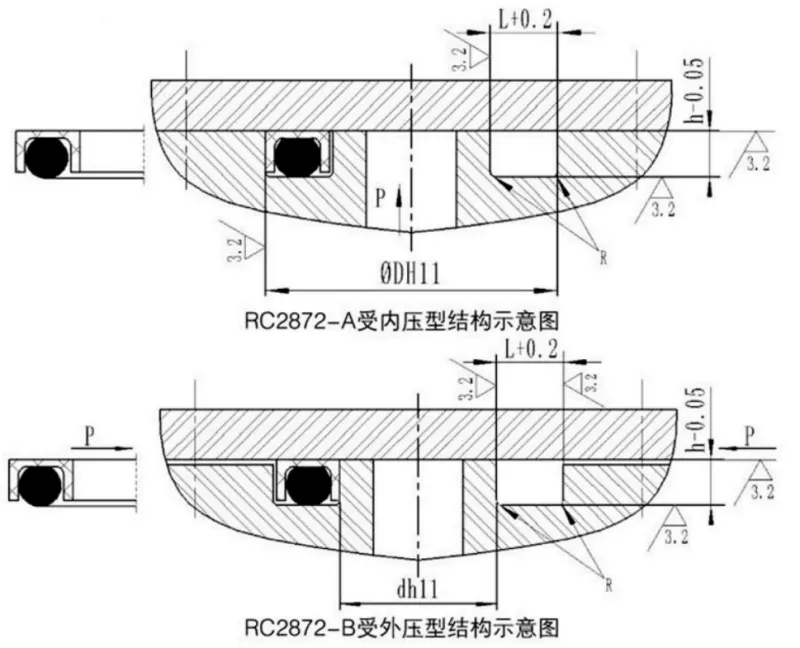

Диапазон на външния диаметър D H11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Радиус на ъгъла Rmax |
Диаметър на проводника на О-пръстена направи |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Налични са всички спецификации в диапазона на параметрите.
|
Диапазон на вътрешния диаметър d h11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Радиус на ъгъла Rmax |
Диаметър на проводника на О-пръстена направи |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
