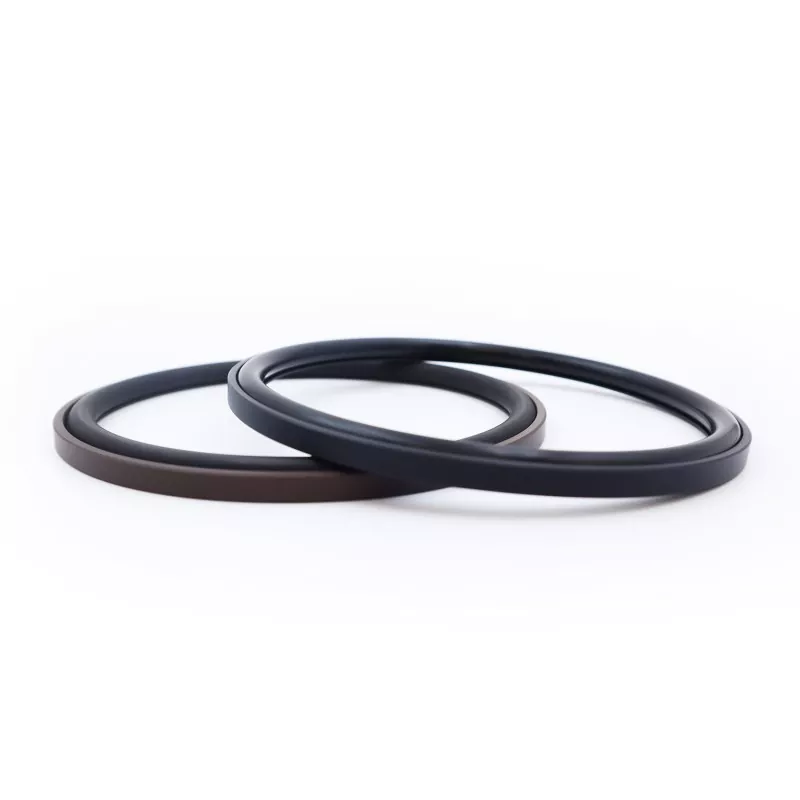

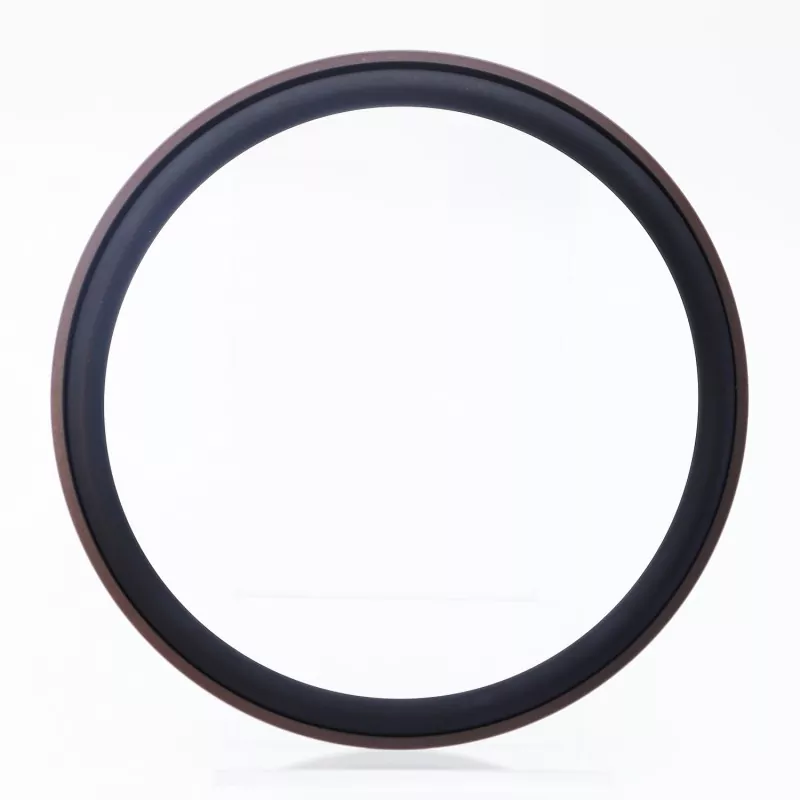

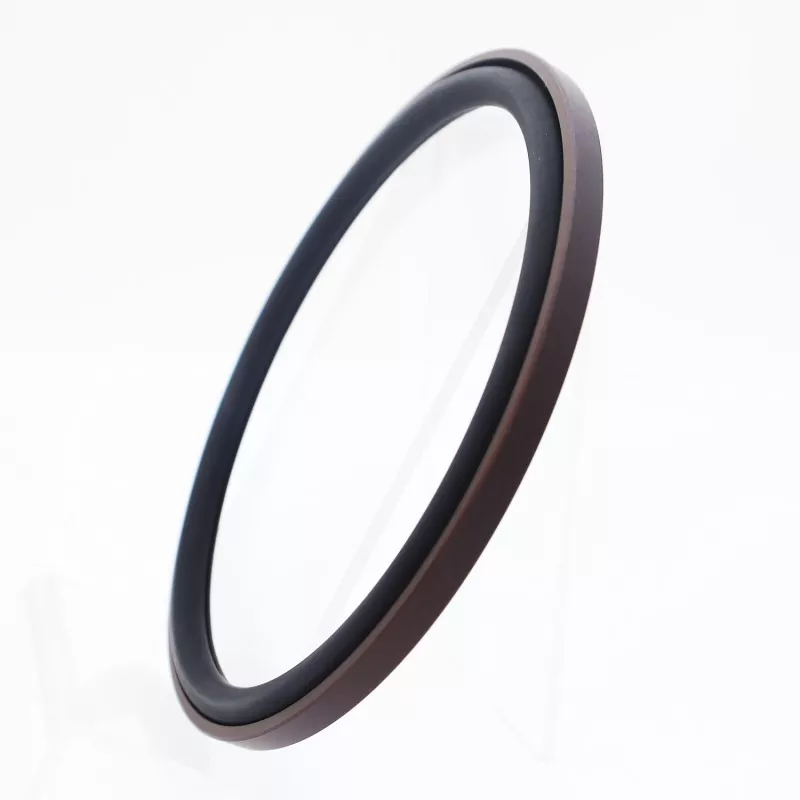

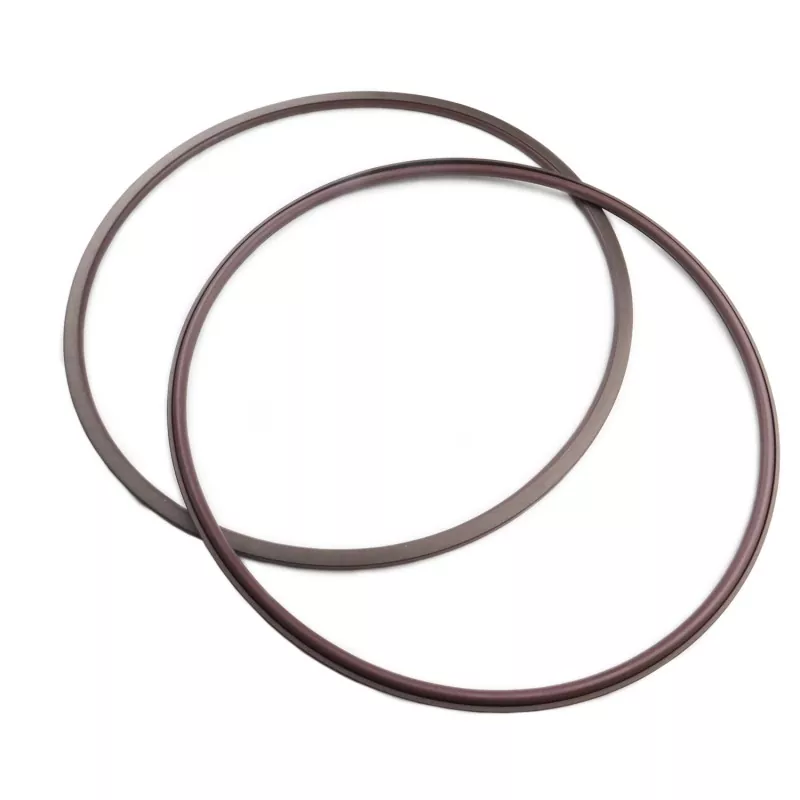

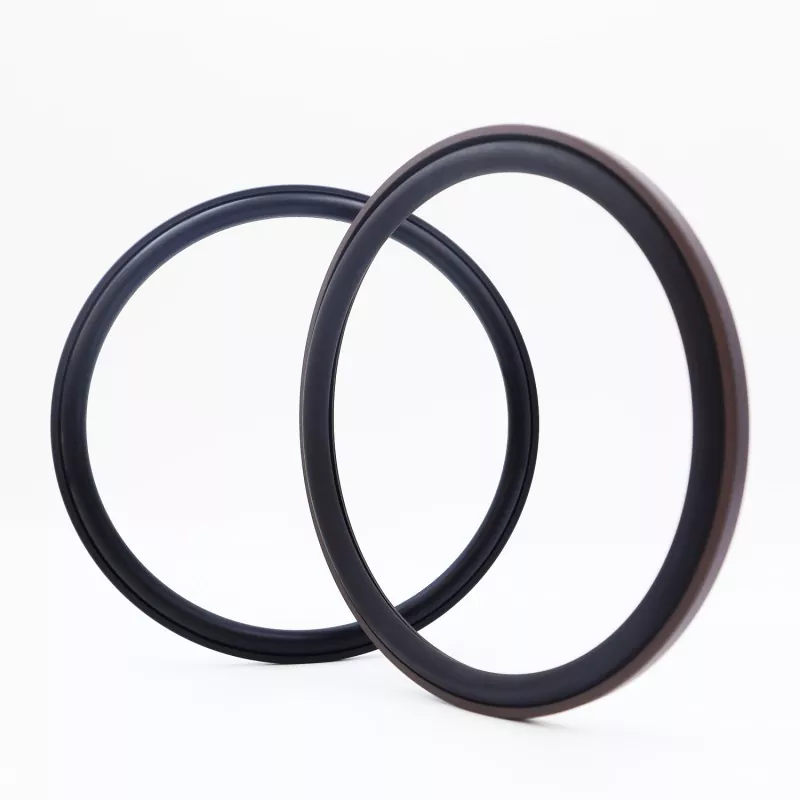

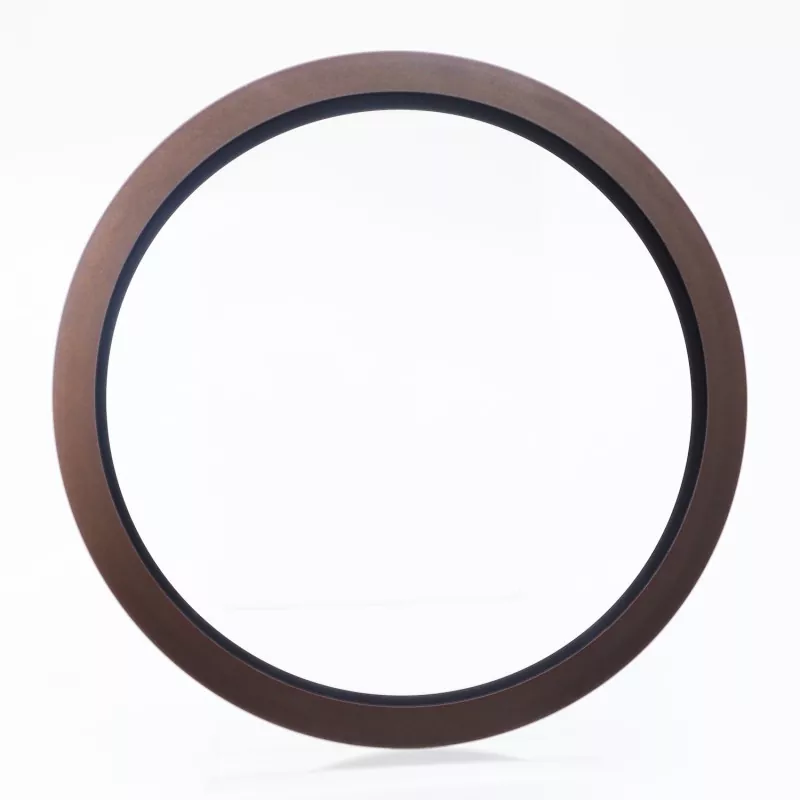

Комбинираното уплътнение с аксиална стъпка се състои от уплътнителен пръстен под прав ъгъл, направен от напълнен PTFE и гумен О-пръстен; той е предназначен за еднопосочни приложения за статично уплътняване, като аксиални (челни) и фланцови уплътнения. Отличава се с дълъг експлоатационен живот, отлично уплътняване, устойчивост на високи и свръхвисоки налягания и компактен структурен отпечатък; също така е подходящ за приложения за уплътняване под водно налягане. Предлага се в две версии: RC2871-A (за вътрешно налягане) и RC2871-B (за външно налягане).
Ефективното уплътняване се постига чрез непрекъснатата сила на захващане, генерирана от предварителната компресия на О-пръстена, осигурявайки самозареждащ се уплътняващ ефект, при който ефективността на уплътняването се подобрява с увеличаване на средното налягане. Фланцовият дизайн отстрани на уплътнителния пръстен ефективно предотвратява екструзията на О-пръстена, което му позволява лесно да се справя с условия на високо и свръхвисоко налягане, като същевременно остава съвместим с уплътнителните среди с водно налягане.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Среден |
|
≤300 |
-35 до +100 (с NBR О-пръстен) |
- |
Хидравлично масло, емулсия, вода и др. |
|
-20 до +200 (с FKM О-пръстен) |
Това уплътнение се състои от правоъгълен PTFE уплътнителен пръстен и О-пръстен; О-пръстенът осигурява предварителна компресия, генерирайки силата на затягане, необходима за постигане на уплътнение. При натиск тази сила на затягане се увеличава - което означава, че колкото по-високо е налягането, толкова по-добро е уплътняването. Благодарение на дизайна на страничния фланец на пръстена, О-пръстенът е предотвратен от екструдиране, което позволява на уплътнението да издържа на високо налягане.
Налични са всички спецификации в диапазона на параметрите.
|

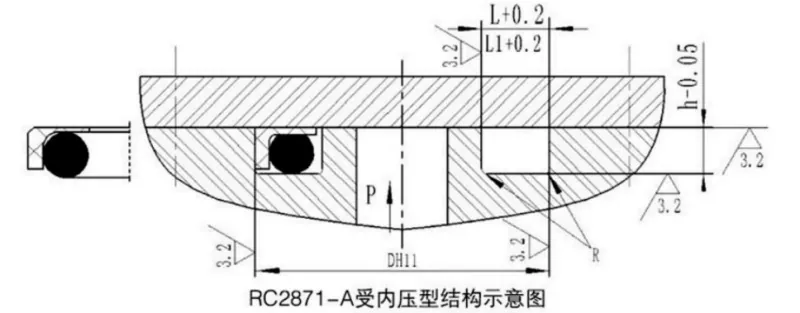

Диапазон на външния диаметър D H11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Ширина на канала L1 + 0,2 Налягане > 80 MPa |
Ъглов радиус Rmax |
Диаметър на проводника на О-пръстена направи |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Налични са всички спецификации в диапазона на параметрите.
|

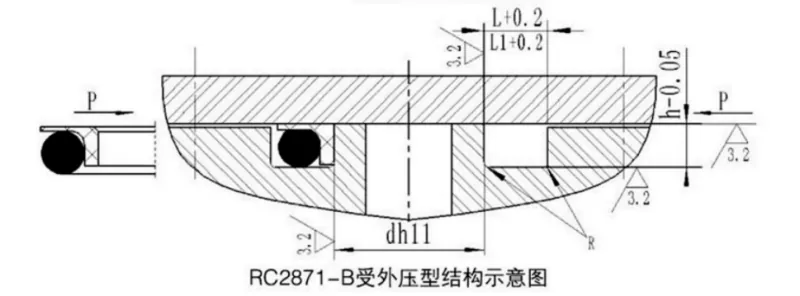

Диапазон на вътрешния диаметър dh11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Ширина на канала L1 + 0,2 Налягане > 80 MPa |
Ъглов радиус Rmax |
Диаметър на проводника на О-пръстена направи |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
