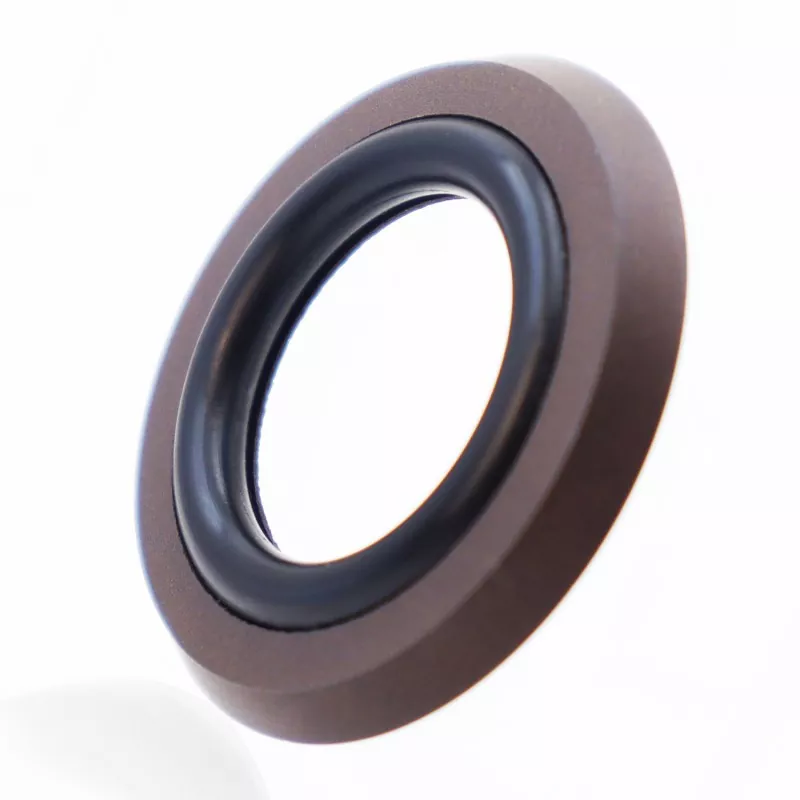

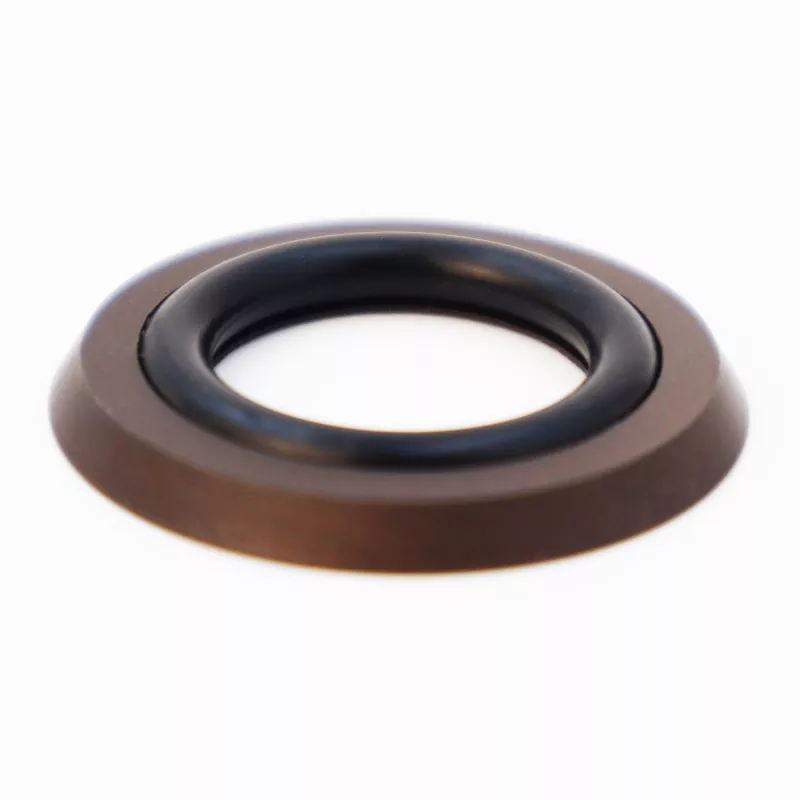

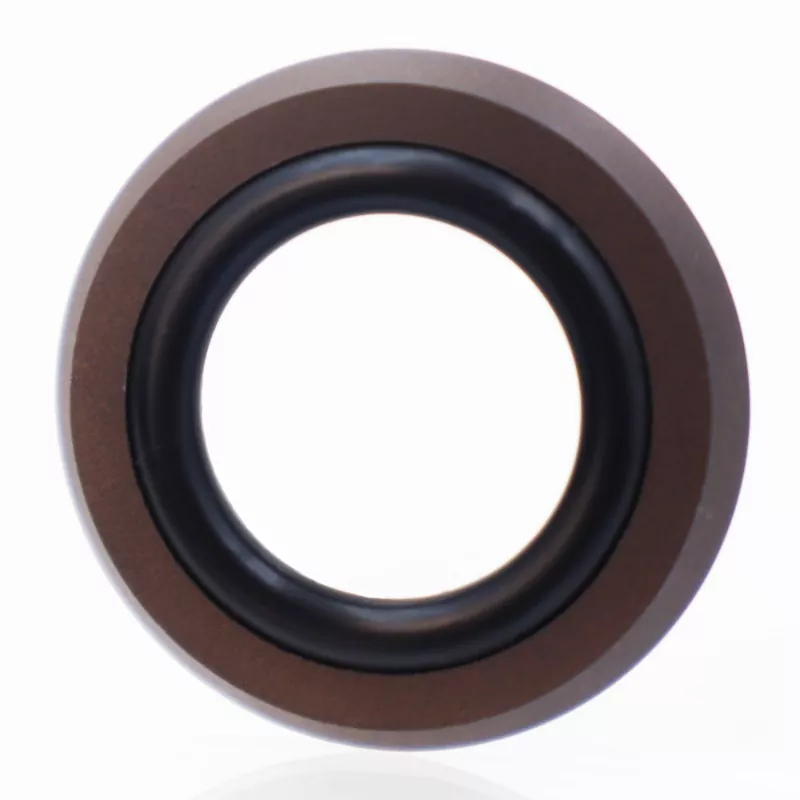

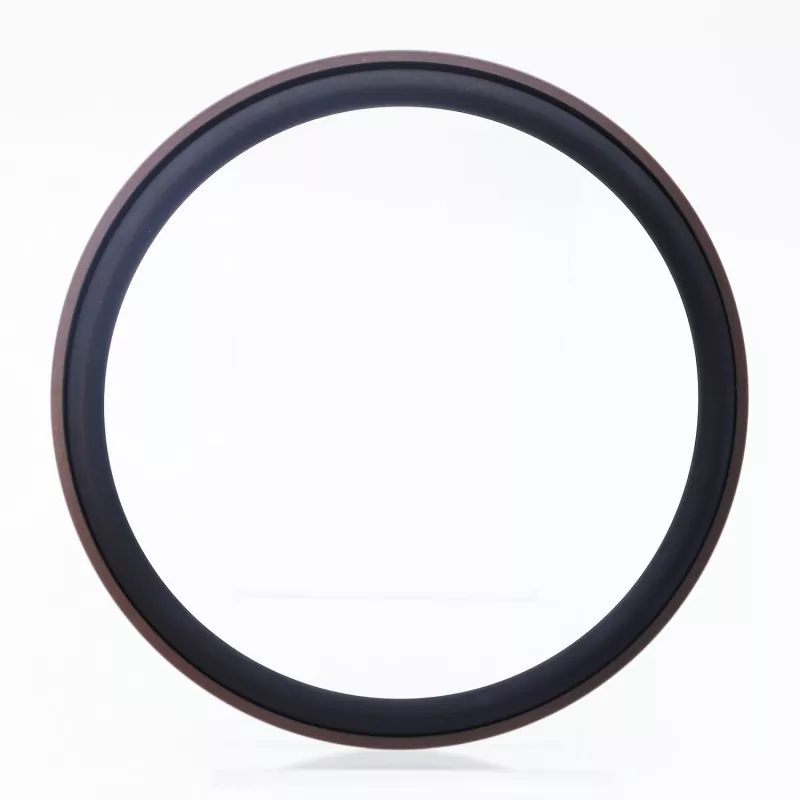

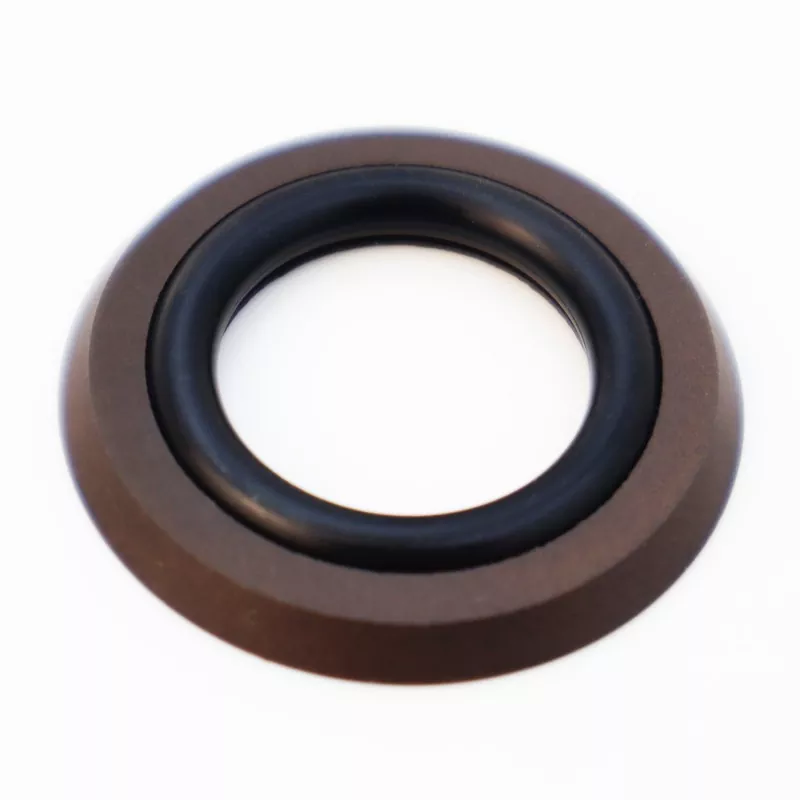

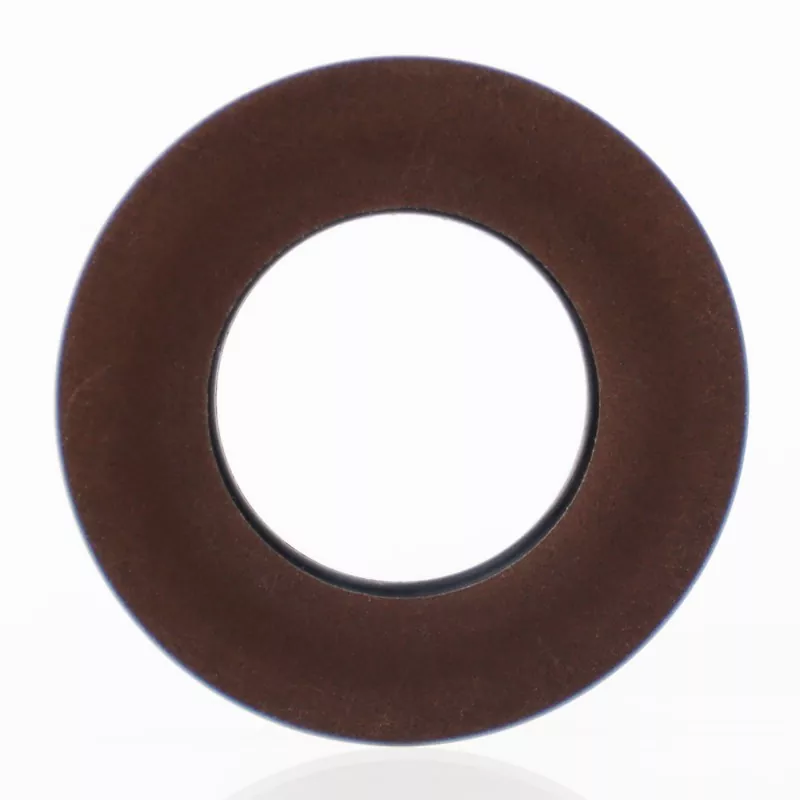

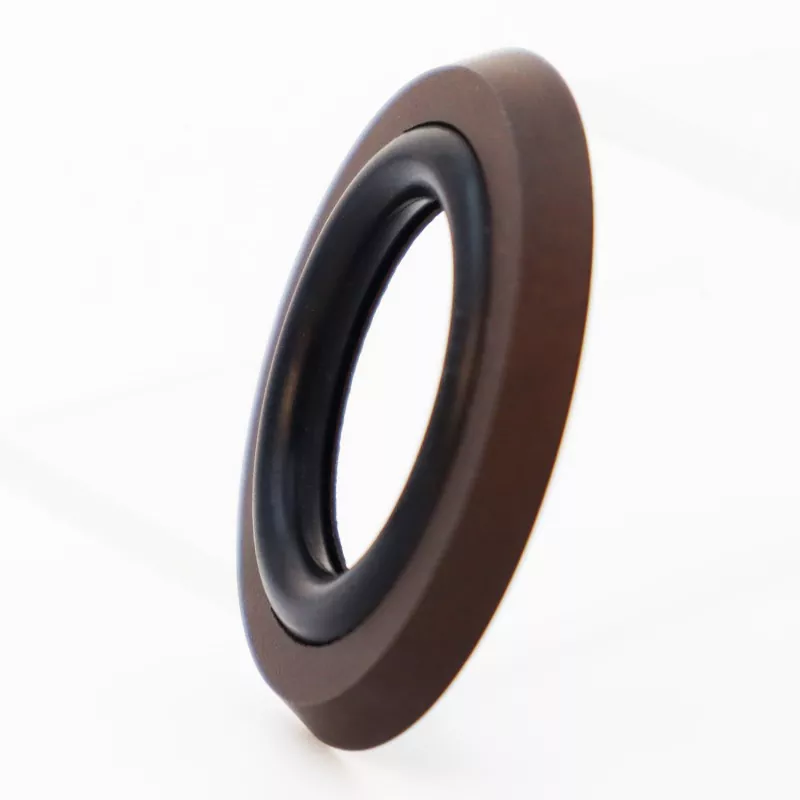

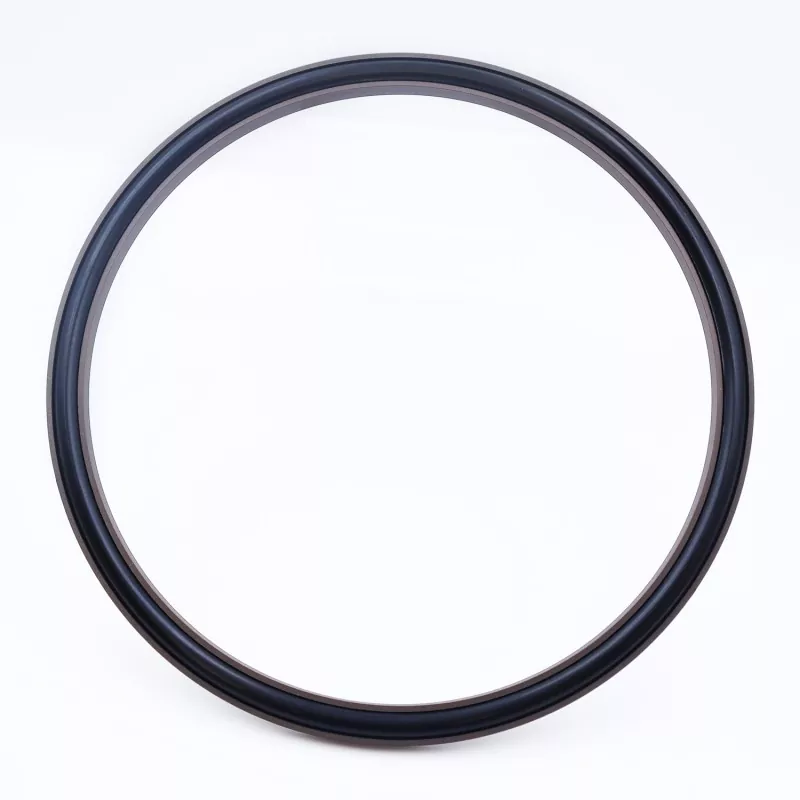

Комбинираното уплътнение с аксиално краче се състои от уплътнителен пръстен с форма на крак, направен от напълнен PTFE и гумен О-пръстен. Предназначен е за еднопосочни приложения за статично уплътняване, като аксиални (челни) и фланцови уплътнения. Основните характеристики включват дълъг експлоатационен живот, отлично уплътняване, устойчивост на високо и свръхвисоко налягане и компактен дизайн, който изисква минимално място за монтаж; също така е подходящ за хидравлични уплътнителни приложения. Предлага се в две версии: RC2875-A (за вътрешно налягане) и RC2875-B (за външно налягане).
Компактната му структура се вписва в тесни монтажни канали, което значително намалява риска от изтичане на оборудването. Пълен набор от спецификации е наличен на склад и ние приветстваме запитвания и примерни поръчки от глобални купувачи.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Среден |
|
≤60 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлични масла на минерална основа, огнеустойчиви течности (HFA/HFB), вода и др. |
|
-20 до +200 (с FKM О-пръстен) |
Това уплътнение се състои от модифициран PTFE уплътнителен пръстен с крачен профил и О-пръстен. При натиск силата на захващане на уплътнението се увеличава - което означава, че колкото по-високо е налягането, толкова по-добро е уплътняването. Благодарение на конструкцията на страничния фланец във формата на крака на плъзгащия пръстен, О-пръстенът е предотвратен от екструдиране, което позволява на уплътнението да издържа на високи и свръхвисоки налягания.
Налични са всички спецификации в диапазона на параметрите.
|

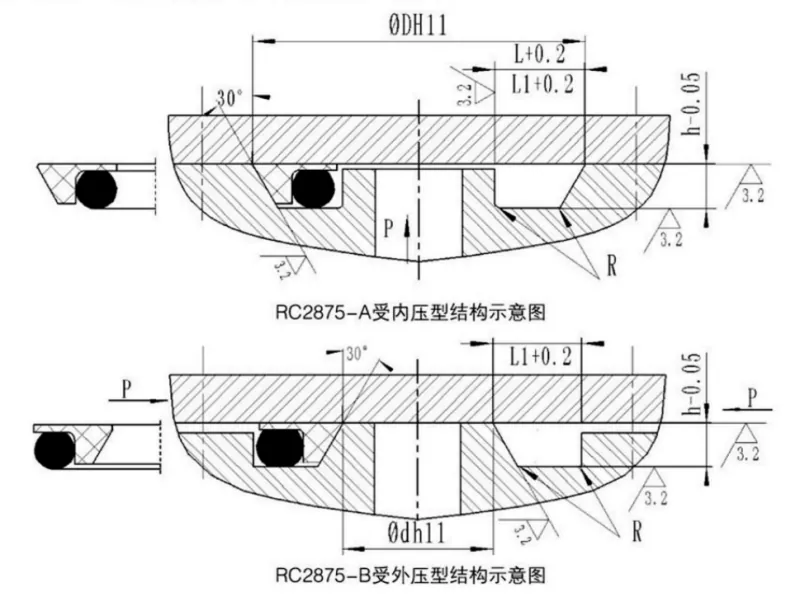

Диапазон на външния диаметър D H11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Ширина на канала L1 + 0,2 Налягане > 100 MPa |
Радиус на ъгъла Rmax |
Диаметър на проводника на О-пръстена направи |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Налични са всички спецификации в диапазона на параметрите.
|
Диапазон на вътрешния диаметър dh11 |
Дълбочина на канала h-0,05 |
Ширина на канала L+0,2 |
Ширина на канала L1 + 0,2 Налягане > 100 MPa |
Радиус на ъгъла Rmax |
Диаметър на проводника на О-пръстена направи |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
