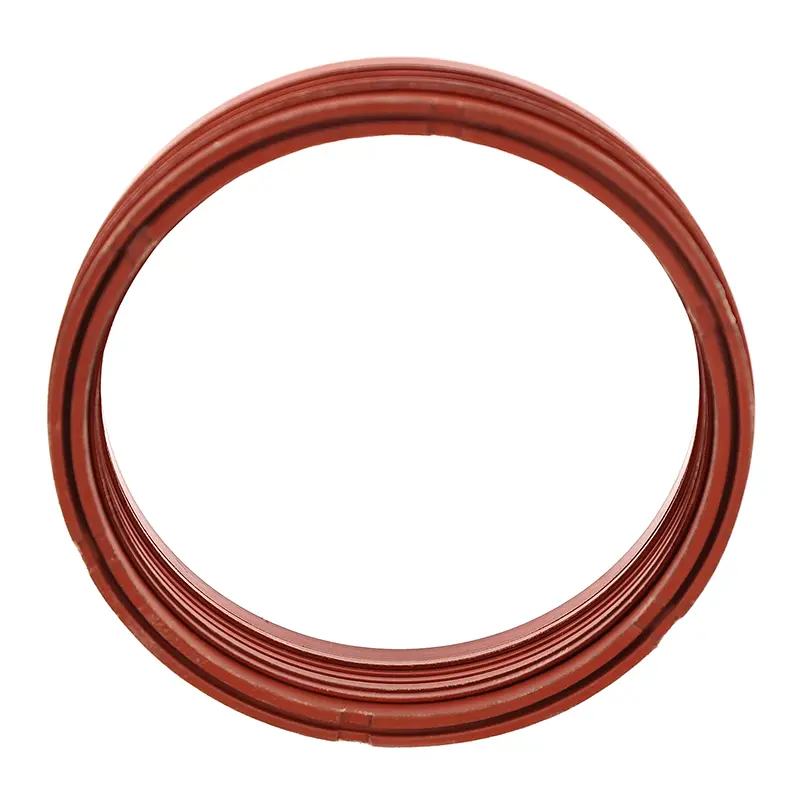

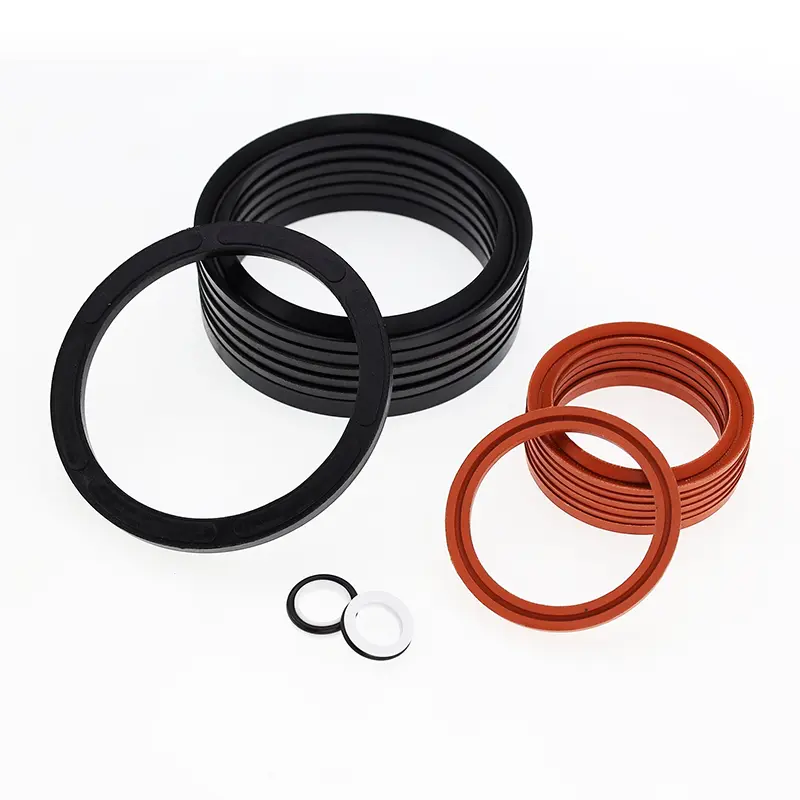

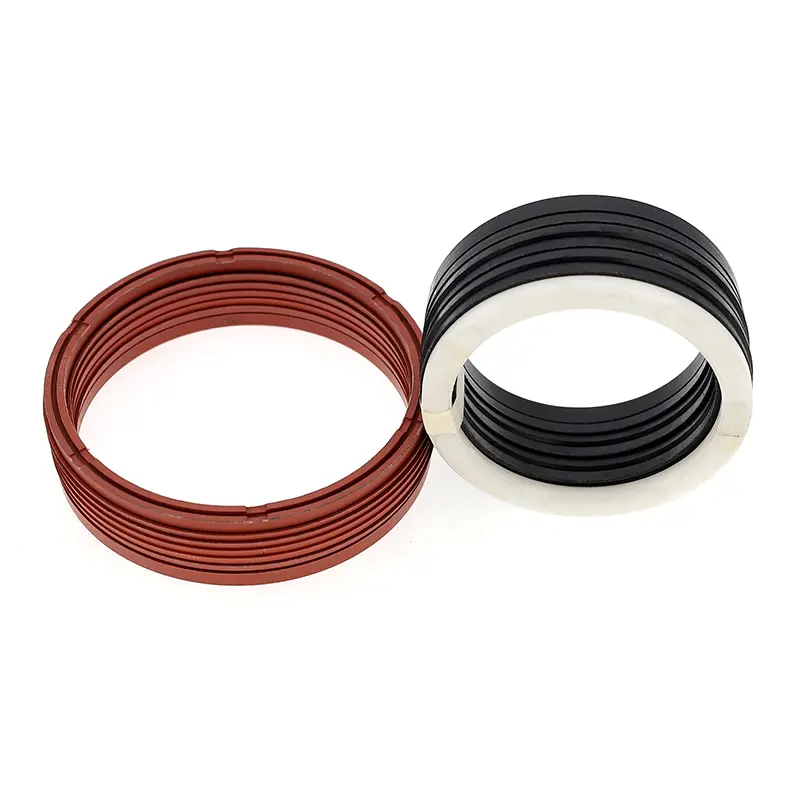

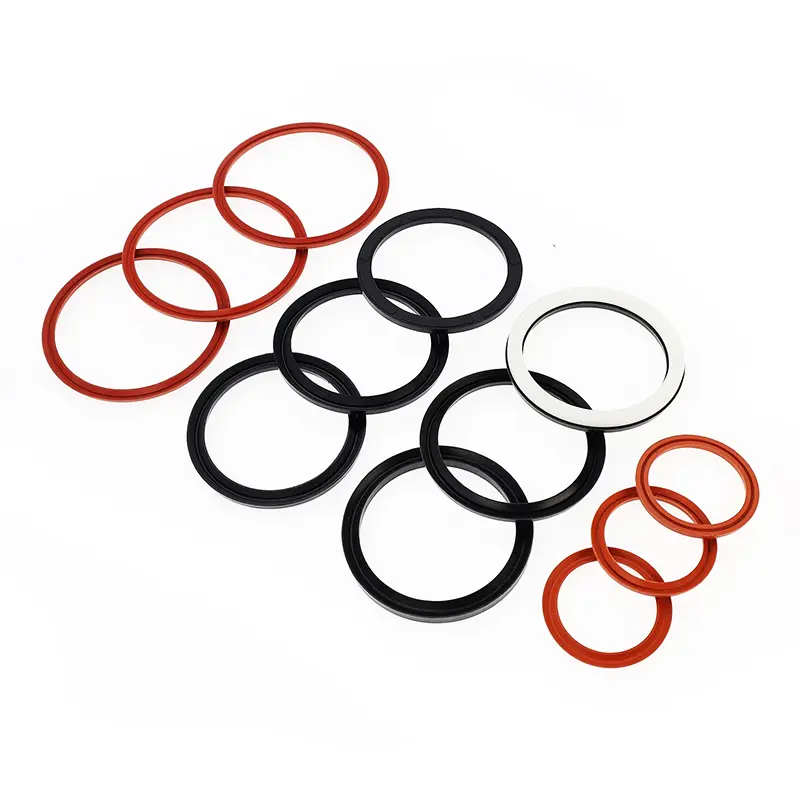

Комбинираното V-образно уплътнение за бутални пръти се състои от комплект (от поне три) V-образни уплътнителни пръстена, компресионен пръстен и опорен пръстен. Подходящ е за еднопосочно уплътняване под налягане в възвратно-постъпателни хидравлични приложения. По време на монтажа трябва да се приложи грес, съвместима с уплътнителния материал. Не може да се монтира в монолитен (затворен) канал.
Характеристики:
1. Предлага се широка гама от материали, позволяващи оптимално регулиране, за да отговарят на различни приложения.
2. Подходящ за използване при тежки условия на работа, като се адаптира към почти всички среди и взискателни условия.
3. Дълъг експлоатационен живот, подходящ за безмаслени смазочни уплътнения (с подходящ избор на материал).
4. Регулируема производителност на уплътнение и триене може да се постигне чрез регулиране на уплътнението, а аксиалният размер може да се регулира чрез добавяне или премахване на V-образни уплътнителни пръстени.
5. Ефективен дори при лошо качество на запечатващата повърхност.
Приложими условия на работа (Екстремните стойности не трябва да се появяват едновременно)
|
Налягане Mpa |
Температура ℃ |
Скорост m/s |
Среден |
|||
|
≤60 |
-35~+100 (нитрилен каучук или нитрилен каучук) |
-20~+200 (флуоркаучук или флуоркаучукова тъкан) |
-200~+260 (PTFE) |
≤0,5 (гума или подсилена с плат гума) |
≤15 (PTFE) |
Почти всички медии (разумен избор на комбинация от материали) |
Материали
1. Материали на пръстена за налягане: PTFE, тъкан от нитрил-бутадиен каучук (NBR), тъкан от флуорокаучук-бутадиен каучук, найлон, полиоксиметилен
2. Материали на V-пръстен: PTFE, нитрил-бутадиен каучук (NBR) плат, флуорокаучук, флуорокаучук-бутадиен каучуков плат, полиуретан
3. Материали на опорния пръстен: нитрил-бутадиен каучук, флуорокаучук-бутадиен каучук, найлон, полиоксиметилен, PTFE
Пример за поръчка
|
Модел |
Материал |
Приложим обхват |
Запечатване |
|
RC15-A |
V-пръстен: NBR плат, притискащ пръстен, опорен пръстен: NBR плат/PA/POM/PTFE |
Нормална температура, високо налягане |
добре |
|
RC15-B |
V-пръстен: FKM плат, притискащ пръстен, поддържащ пръстен: FKM плат/PTFE |
Висока температура, високо налягане |
добре |
|
RC15-C |
V-пръстен: NBR, притискащ пръстен, поддържащ пръстен: NBR плат/PA/POM/PTFE |
Нормална температура, средно и ниско налягане |
Отлично |
|
RC15-D |
V-пръстен: FKM, притискащ пръстен, опорен пръстен: FKM плат/PTFE |
Висока температура, средно и ниско налягане |
Отлично |
|
RC15-E |
V-пръстен: комбинация от NBR+NBR плат, притискащ пръстен, поддържащ пръстен: NBR плат/PA/POM/PTFE |
Нормална температура, средно и високо налягане |
много добре |
|
RC15-F |
V-пръстен: FKM+FKM комбинация от плат, притискащ пръстен, поддържащ пръстен: FKM плат/PTFE |
Висока температура, средно и високо налягане |
много добре |
|
RC15-G |
V-пръстен, пръстен за налягане, опорен пръстен: PTFE1/PTFE2/PTFE3/PTFE4 |
Корозивна среда при висока температура и високо налягане |
нормално |
|
RC15-H |
V-пръстен: PU, притискащ пръстен, опорен пръстен: PU/PA/POM/PTFE |
Нормална температура, средно и високо налягане |
много добре |
Правила за монтаж на фаска
|
Диаметър на пръта d |
Дължина на фаската Zmin |
|
0~100 |
5 |
|
101~200 |
7.5 |
|
200~500 |
10 |
|
>500 |
12.5 |
V-образните уплътнения могат да се регулират в аксиалния размер чрез регулиране на уплътнението, за да се постигне оптимално уплътнение и триене. Първоначалното износване след продължителна работа може да се удължи чрез регулиране на аксиалния размер. Препоръчителният дизайн за регулируемия аксиален размер на уплътнителната кухина е 1,025 L, с диапазон на регулиране от 7,5% L.
