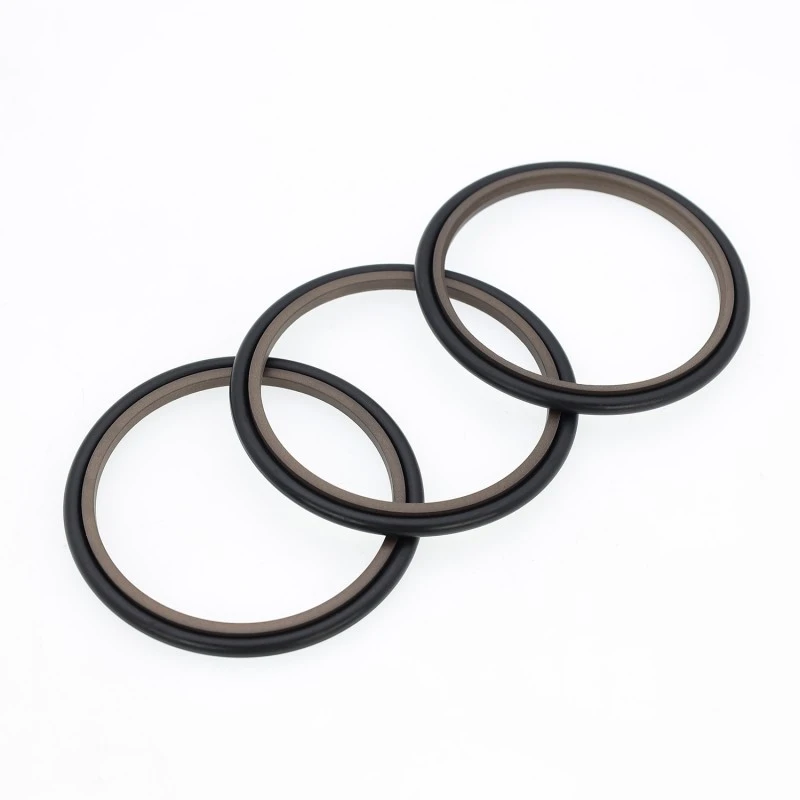

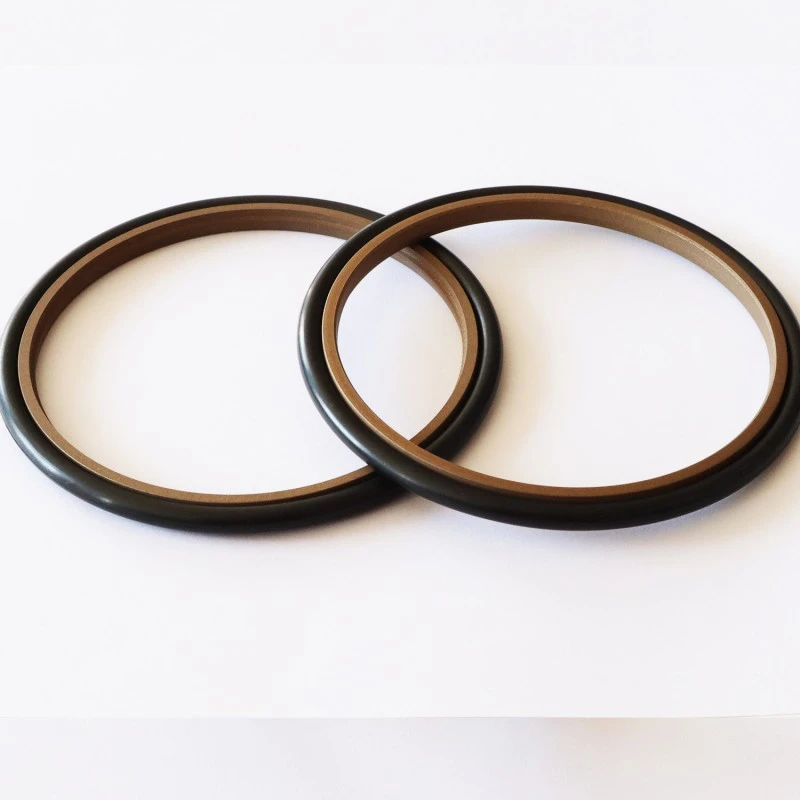

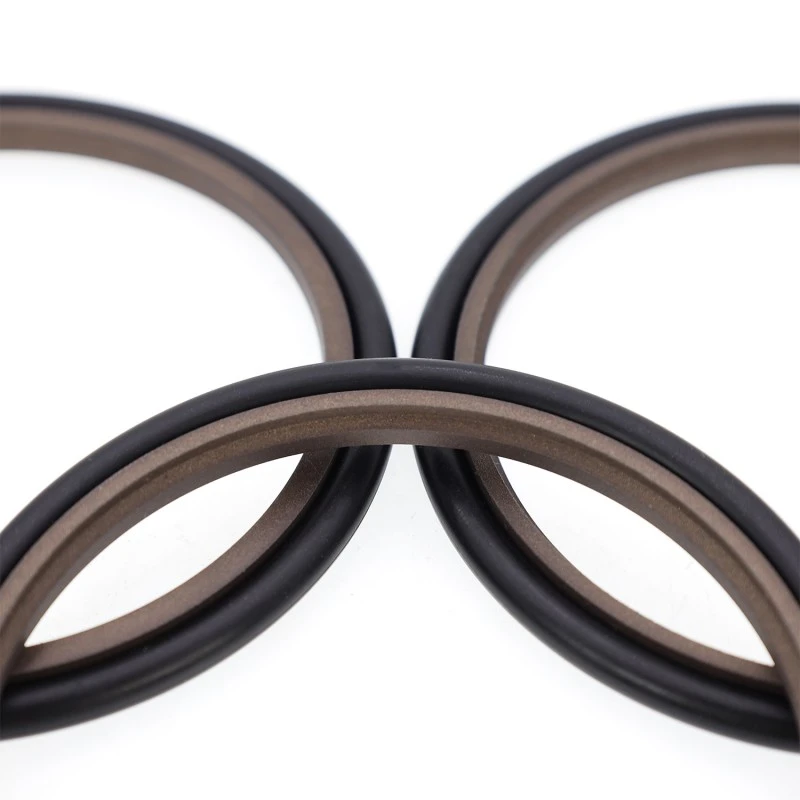

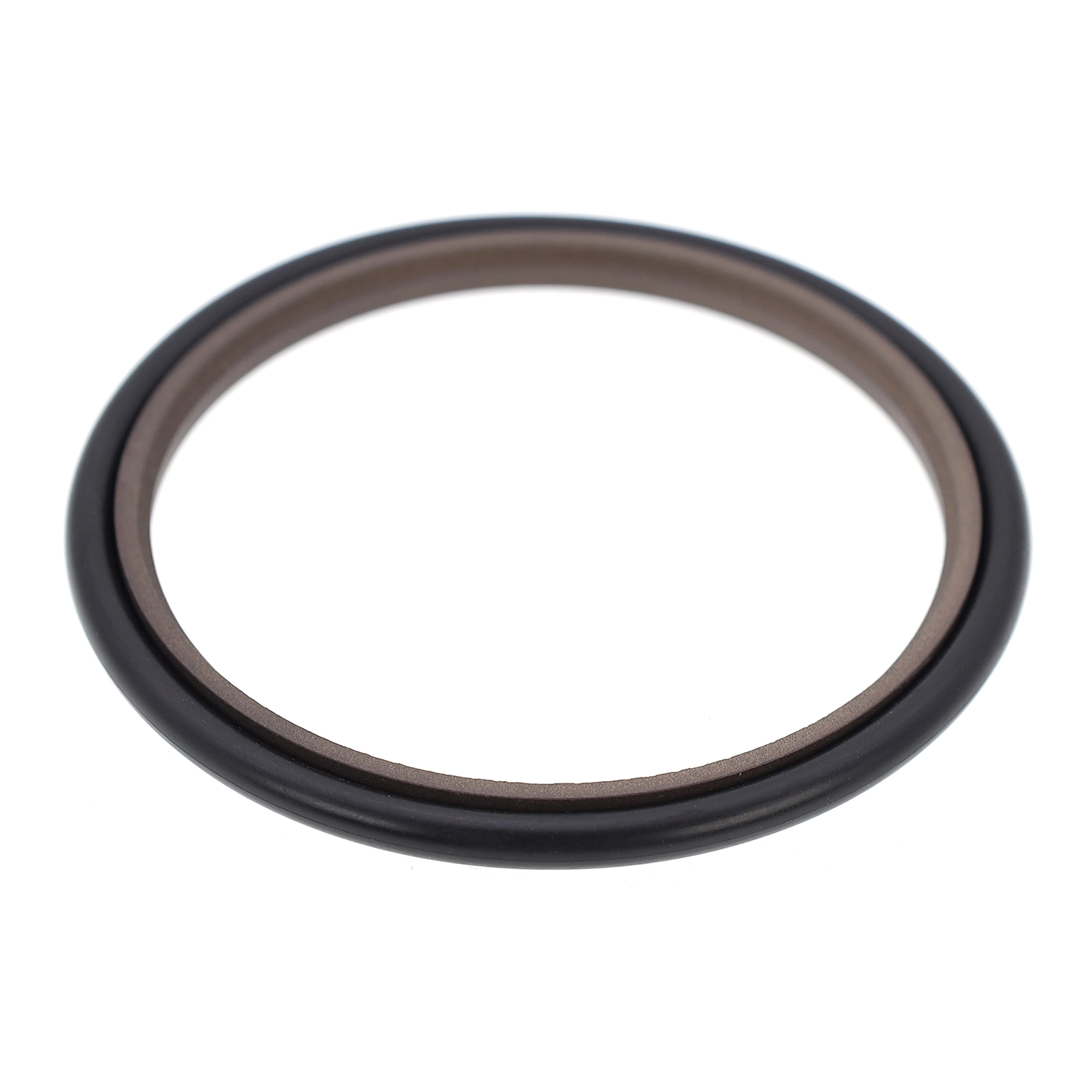

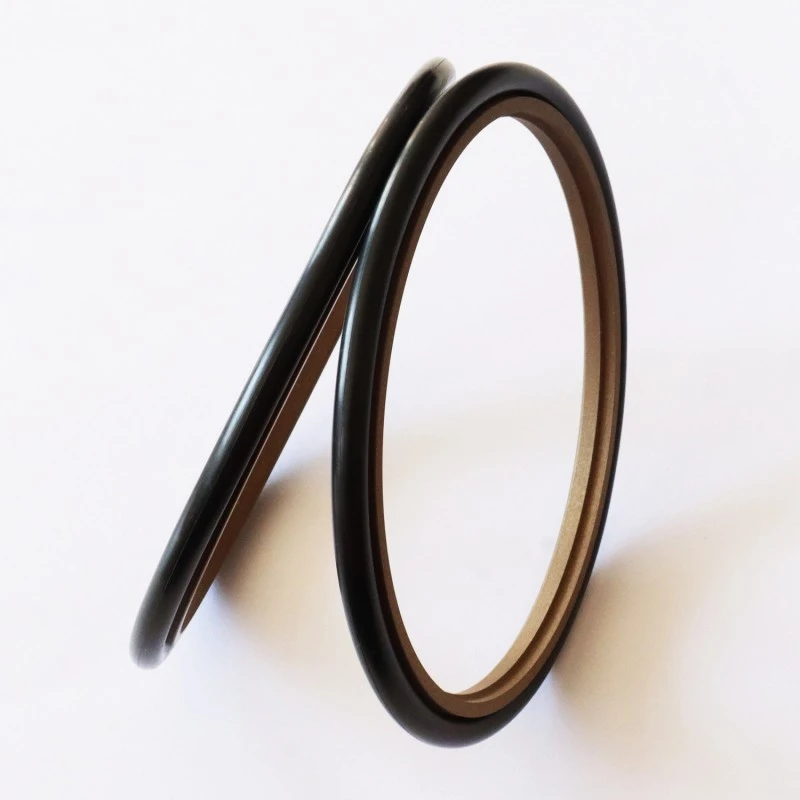

Стъпковото уплътнение се състои от напълнен с PTFE стъпаловиден уплътнителен пръстен и О-пръстен, подходящ за еднопосочно уплътняване под налягане в възвратно-постъпателни хидравлични приложения. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Обикновено се използва заедно с направляващ пръстен. За пръти с диаметър по-малък от 30 мм трябва да се използва дизайн с разделен (отворен) канал.
Характеристики:
1. Ниско триене, ниско съпротивление при стартиране, гладко движение, еднакво динамично и статично триене и без пълзене;
2. Стабилност на високо налягане при налягане и тежки условия;
3. Дълъг експлоатационен живот, подходящ за уплътнения за смазване без масло;
4. Подходящ за запечатване на среди с нисък вискозитет като вода;
Приложими условия на работа (Екстремните стойности не трябва да се появяват едновременно)
|
Налягане Mpa |
Температура ℃ |
Скорост m/s |
Среден |
|
≤60 |
-35~+100 (съответстващ О-пръстен NBR) |
≤6 |
Хидравлично масло на минерална основа, течност за забавяне на горенето (HFA/HFB), вода и др. |
|
-20~+200 (съответстващ О-пръстен FKM) |
Избор на материал
1. Налични материали за О-пръстен: R01 нитрил-бутадиен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материали за уплътнителен пръстен: PTFE2, PTFE3, PTFE4, PU и др.
Пример за поръчка
Модел за поръчка: RC11-40x55.1x6.3-PTFE3-R01
Модел за поръчка: RC11-B-40x55.1x6.3-PTFE3-RO2 Модел: Диаметър на пръта x Диаметър на канала x Ширина на канала PTFE3 (модифициран PTFE) Код на материала: R01, R02 - Код на материала на О-пръстена
