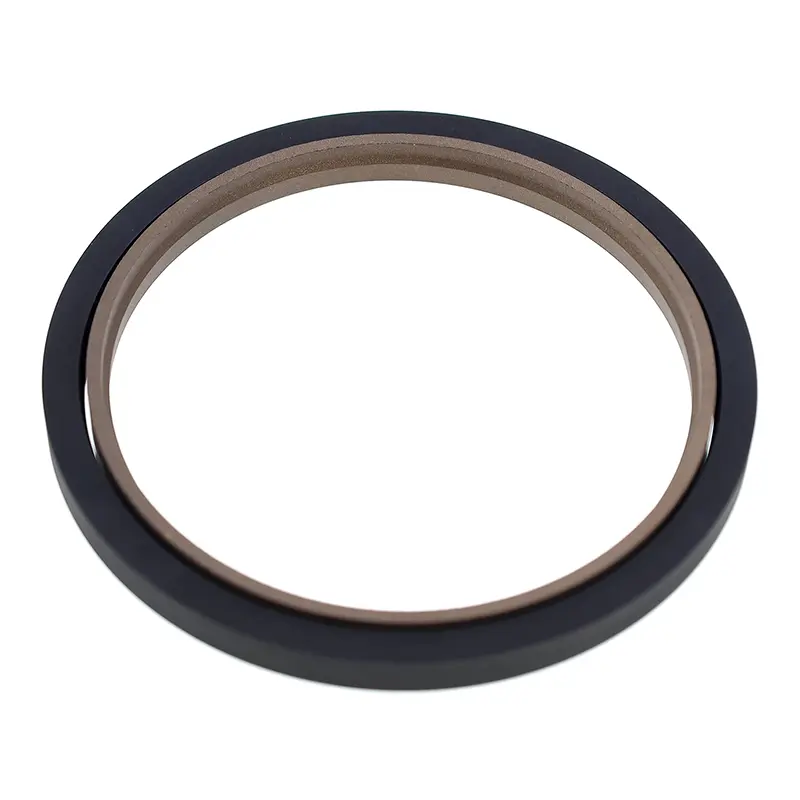

Стъпковите уплътнения на буталния прът за тежък режим на работа (Step Seals) се състоят от напълнен с PTFE стъпаловиден уплътнителен пръстен и правоъгълен гумен пръстен. Те са подходящи за еднопосочно уплътняване под налягане в възвратно-постъпателни хидравлични приложения. Правоъгълният пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. Те обикновено се използват заедно с направляващ пръстен. Разделените (отворени) жлебове трябва да се използват за пръти с диаметър по-малък от 30 мм. Те обикновено се използват в тежкотоварни хидравлични съоръжения.
Характеристики:
1. Ниско триене, ниско съпротивление при стартиране, гладко движение, еднакво динамично и статично триене и без пълзене;
2. Стабилност на високо налягане при налягане и тежки условия;
3. Дълъг експлоатационен живот, подходящ за безмаслени уплътнения;
4. Подходящ за запечатване на среди с нисък вискозитет като вода.
Приложими условия на работа (Екстремните стойности не трябва да се появяват едновременно)
|
Налягане Mpa |
Температура ℃ |
Скорост m/s |
Среден |
|
≤60 |
-35~+100 (съответстващ О-пръстен NBR) |
≤6 |
Хидравлично масло на минерална основа, течност за забавяне на горенето (HFA/HFB), вода и др. |
|
-20~+200 (съответстващ О-пръстен FKM) |
Избор на материал
1. Налични материали за правоъгълни пръстени: R01 нитрилен каучук (NBR), R02 флуорокаучук (FKM) и др.
2. Материали за уплътнителен пръстен: PTFE2, PTFE3, PTFE4, PU и др. (Вижте описанието на материала).
Пример за поръчка
Модел за поръчка: RC12 - 40 x 55 x 7,5 mm - PTFE3 - Модел RO1 - Диаметър на пръта x Диаметър на канала x Ширина на канала; PTFE3 - Модифициран PTFE код на материала; R01 - Правоъгълен код на материала на пръстена
