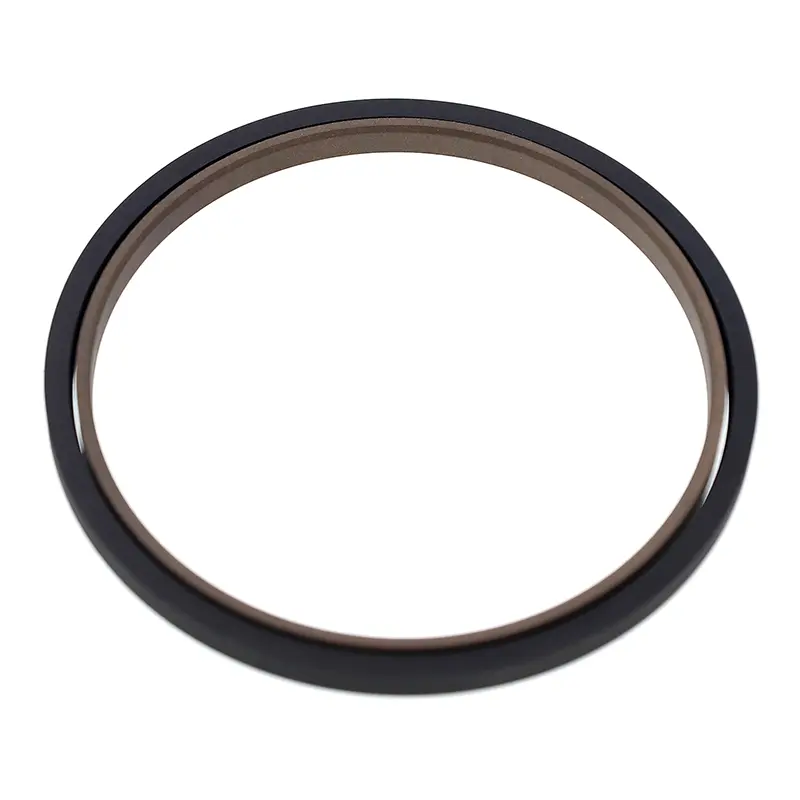

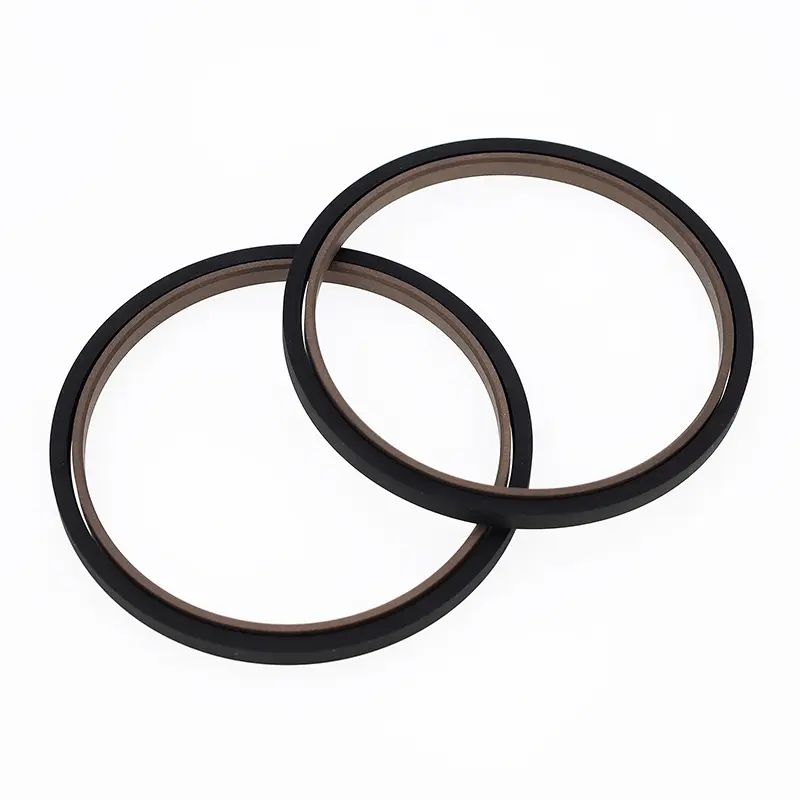

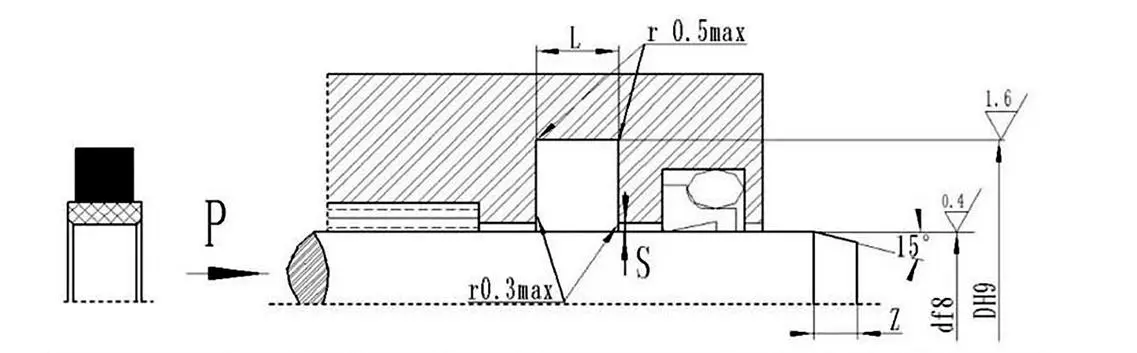

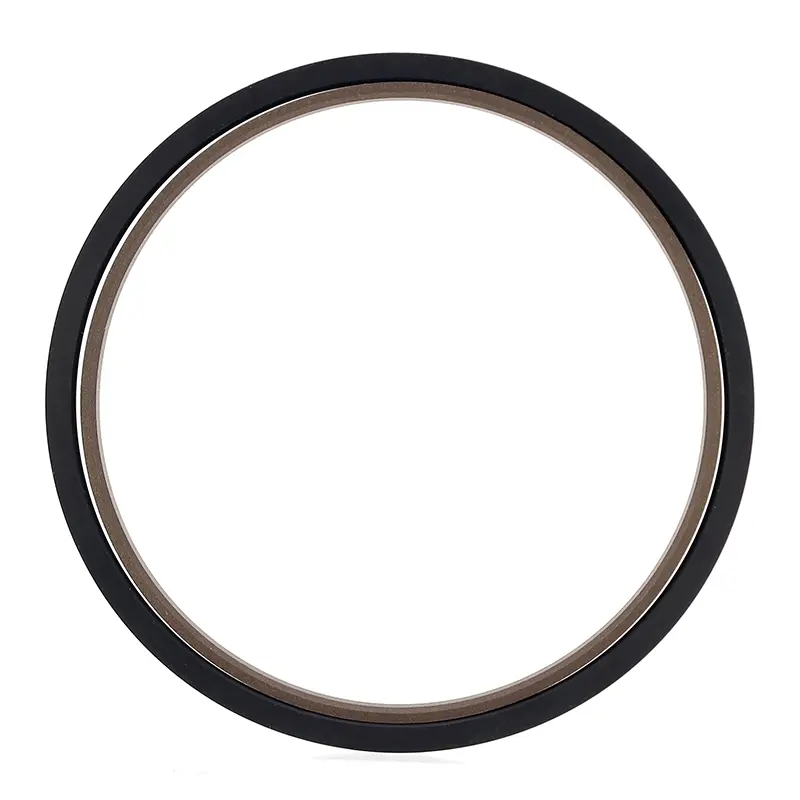

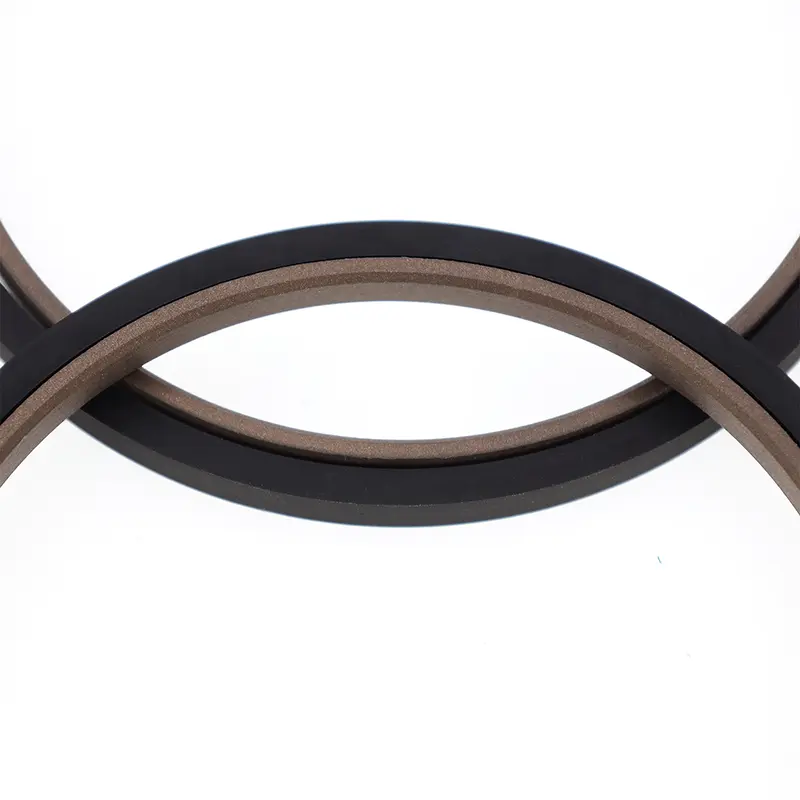

Правоъгълното комбинирано уплътнение за бутални пръти се състои от напълнен с PTFE правоъгълен уплътнителен пръстен и правоъгълен гумен пръстен. Подходящ е за двупосочно уплътняване под налягане в бутални хидравлични и пневматични приложения. Правоъгълният пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. За пръти с диаметър по-малък от 30 мм трябва да се използва дизайн с разделен (отворен) канал.
Характеристики:
1. Ниско триене, ниско съпротивление при стартиране, гладко движение, еднакво динамично и статично триене и без пълзене;
2. Уплътнение с двойно предназначение за хидравлични и пневматични приложения, подходящо за двупосочно уплътняване под налягане;
3. Дълъг експлоатационен живот, подходящ за смазване без масло;
4. Компактен дизайн за лесен монтаж и поддръжка.
Приложими условия на работа (Екстремните стойности не трябва да се появяват едновременно)
|
Налягане Mpa |
Температура ℃ |
Скорост m/s |
Среден |
Екструзионна междина Sмакс |
|
≤40 |
-35~+100 (съответстващ правоъгълен пръстен NBR) |
≤4 |
Хидравлично масло на минерална основа, течност за забавяне на горенето (HFA/HFB), вода, газ и др. |
0,4 (<25MPA) |
|
-20~+200 (съответстващ правоъгълен пръстен FKM) |
0,2 (<40MPA) |
Избор на материал
1. Налични правоъгълни материали: R01 нитрилен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материали на уплътнителния пръстен: PTFE2, PTFE3, PTFE4 (вижте описанието на материала).
Пример за поръчка
Модел за поръчка SPN-d*DL-PTFE3-R01: Диаметър на пръта*Дънен диаметър на канала*Ширина на канала
SPN модел PTFE3 - Модифициран PTFE код на материала R01 - правоъгълен пръстен код на материала
