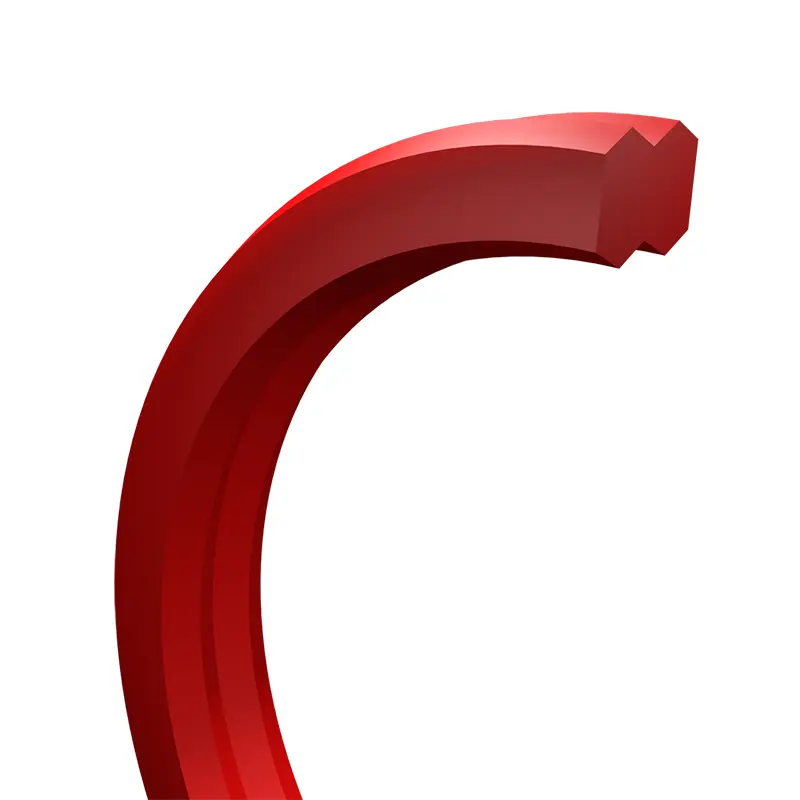

В сегашния дизайн на хидравличния цилиндър, О-пръстените или комбинацията на о-пръстен + задържащ пръстен се използват главно като статични уплътнения. Този уплътнителен разтвор обаче има определени рискове по време на сглобяване, тъй като О-пръстенът може да бъде усукан и положението на задържащия пръстен може да не е оптимално. Това решение също показва недостатъци в случай на пулсиране на налягане и нахлуване на мръсотия. В този случай уплътняващият пръстен с форма на дъмбел може да се използва като идеален заместител като статично хидравлично уплътнение на един оригинал.
Характеристики и приложения на продукта:
Технически данни
Налягане: до 50MPa.
Температура: -35 ℃ ...+110 ℃.
Материал: Полиуретан.

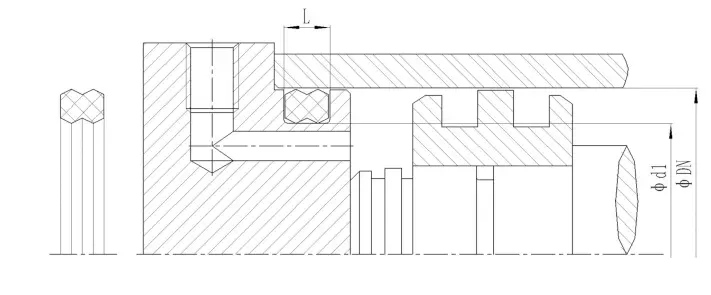

Изисквания за инсталиране
(1) Инсталационната фаска C е избрана според стойността на дълбочината на канала W (mm)
Когато w <3; C≥3.
Когато w> 3; C≥5.
(2) Повърхностно покритие
| Тип уплътнение | Повърхност | RA | Rz | Rmax |
| Радиално уплътнение | Чифтосващи повърхности (отвор, бутало, вал) | ≤1.6 | ≤6.3 | ≤10 |
| Отдолу от канала | ≤3.2 | ≤6.3 | ≤16 | |
| Грутна страна | ≤3.2 | ≤6.3 | ≤16 |
(3) Уплътнителният пръстен с форма на дъмбел няма изтичане при следните условия на изпитване и е много устойчив на екструзия.
|
|
Тест за високо напрежение | Тест за пулсиране на налягане |
| Налягане p | 40/52MPA | 30MPA |
| Температура t | 100 ℃/80 ℃ | 60 ℃ Максимална температура на резервоара за гориво |
| Среден | Хидравлично масло HLP 46 | Хидравлично масло HLP 46 |
| При условия на изпитване | 72h | 500000 пулсиране на налягане |
(4) Оптимална пропаст в уплътнението:
Цилиндър отвор - H8
Ръководство за ръкав - G6
Тъй като уплътнението е много устойчиво на екструзия, може да се постигне радиална пропаст в уплътнител S,2 mm.
При използване на ниска температура трябва да се избягват отклонения от водещия втулка към отвора на цилиндъра и буталото.
Препоръки за инсталиране
Предимство
В сравнение с О-пръстените или комбинациите от О-пръстен + задържане, уплътненията на дъмбели имат следните предимства:
(1) Много устойчив на усукване
(2) Лесен за инсталиране
(3) Дълъг експлоатационен живот
(4) устойчивост на високо налягане
Приложение
Думбелните уплътнения обикновено се използват в хидравлични цилиндри, като например:
(1) мотокари
(2) Хидравлика на строителни машини
(3) Индустриална хидравлика
(4) машинни инструменти
(5) Машини за леене на инжектиране
(6) Хидравлични преси
(7) Касети
