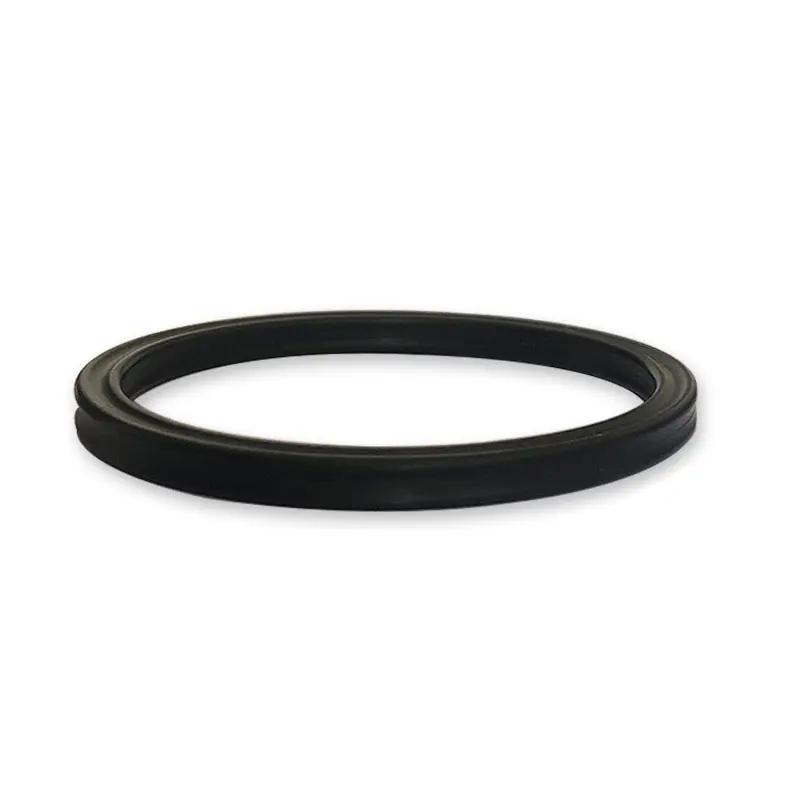

Звездна форма на уплътняване

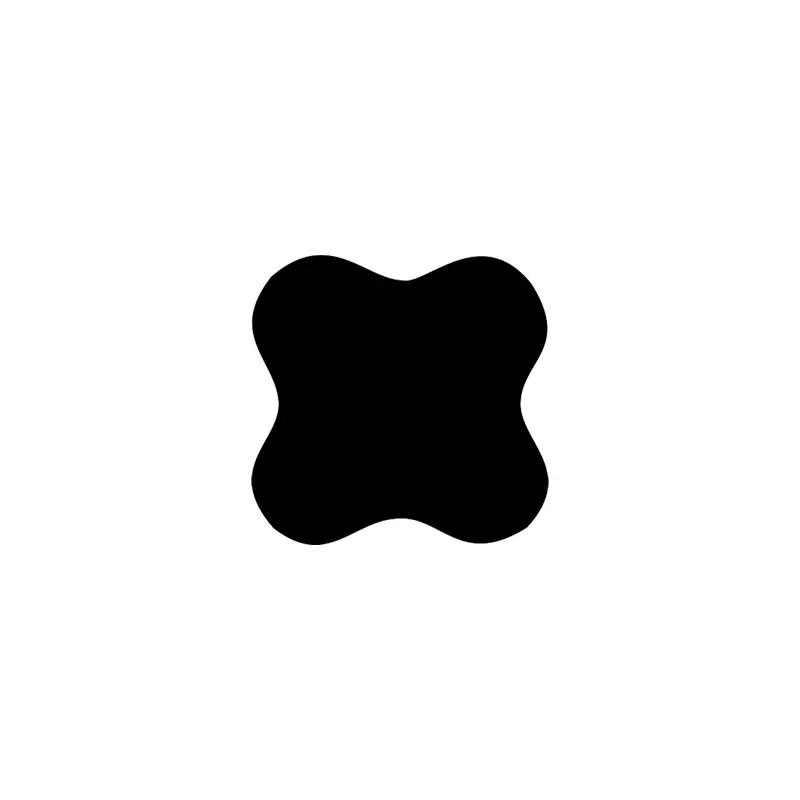

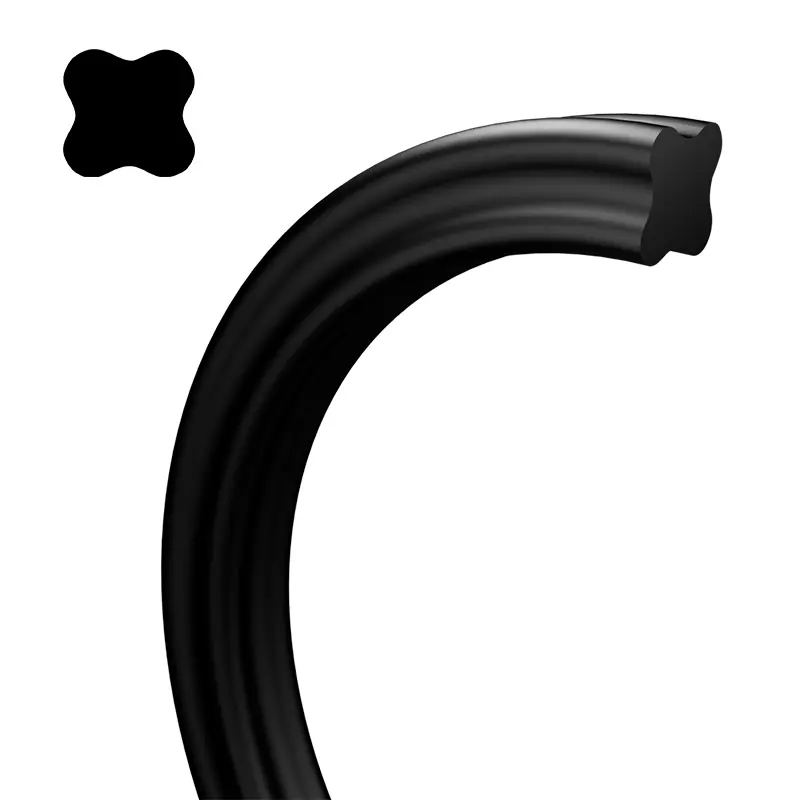

Звездният уплътняващ пръстен е уплътнение с четири листа с X-подобна форма, така че се нарича още рентгенов пръстен. Това е подобрение и подобрение въз основа на О-пръстена. Размерите му на напречно сечение са същите като тези на О-пръстена на американския стандарт AS568A и в основата си могат да заменят използването на О-пръстена.

В сравнение с О-пръстена, уплътнителният пръстен във формата на звезда образува смазване на кухината между уплътняващите устни, който има по-малко съпротивление на триене и малко изходно съпротивление. Тъй като неговият флаш ръб е разположен в вдлъбната част на напречното сечение, ефектът на уплътнителния ефект е по -добър. Неокръжното напречно сечение ефективно избягва явлението на подвижността по време на реципрочно движение.

Обхватът на приложението на уплътнителния пръстен във формата на звезда е много широк. Изберете подходящия материал според температурата, налягането и средата. За да се направи уплътнителният пръстен във формата на звезда, да се адаптира към даденото приложение, трябва да се вземат предвид взаимните ограничения между всички работни параметри. При определяне на диапазона на приложение трябва да се вземат предвид пиковата температура, непрекъснатата работна температура и работен цикъл. При въртящи се случаи трябва да се вземе предвид и повишаването на температурата, причинено от топлината на триенето.

Този уплътнителен пръстен с форма X е самозатягащ се уплътнителен елемент. Силата на уплътняване в първоначалното състояние зависи от количеството на компресия и твърдостта на материала. С увеличаването на налягането на системата, деформацията на компресията на уплътнителния пръстен ще се увеличи и общата сила на уплътняване ще се увеличи, образувайки надеждно уплътнение.

Характеристики и приложения на продукта:

Избор на уплътняващ пръстен във формата на звезда

Статично уплътняване или възвръщащо се линейно движение

(1) Запечатване на отвора: Вътрешният диаметър на уплътняващия пръстен във формата на звезда трябва да бъде съвместим с канала или по-малък от около 2% от диаметъра на дъното на канала. Тъй като силата на предварително компресия, генерирана от предварителна компресия, може ефективно да предотврати усукване и валцуване на уплътнителния пръстен.

(2) Уплътняване на вала: Вътрешният диаметър на уплътнителния пръстен във формата на звезда трябва да бъде равен или малко по-голям от външния диаметър на вала, който може да бъде контролиран в рамките на 1%. Пръстенът за уплътнение ще бъде по -лесен за инсталиране и ще има по -дълъг експлоатационен живот.

Ротационно уплътняване

Вътрешният диаметър на пръстена във формата на звезда е около 2 ~ 5% по-голям от диаметъра на вала, който се уплътнява. Тъй като уплътнителният пръстен ще генерира триене и топлина, когато се използва при въртене, а еластомерът ще се свие след нагряване (ефект на отопление на джуле). За да се осигури смазване и надеждна работа на уплътнителния пръстен, трябва да бъде избран пръстен във формата на звезда с по-голям вътрешен диаметър от диаметъра на вала. Като цяло, печат с по-малко напречно сечение може да отговори на нуждите на статично запечатване и обратно, трябва да се използва уплътнителен пръстен с по-голямо напречно сечение, за да се отговори на изискванията за динамично запечатване. В случай на високо налягане или голяма пропаст в екструзия трябва да се избира гумен материал с по -висока твърдост. Най -добрият начин е да добавите PTFE заден пръстен, за да се предотврати увреждане от екструзия на високо налягане.

Материал

Материалът обикновено е Shaw A70 нитрил каучук NBR. Други материали могат да се отнасят до материалите, използвани за О-пръстени.

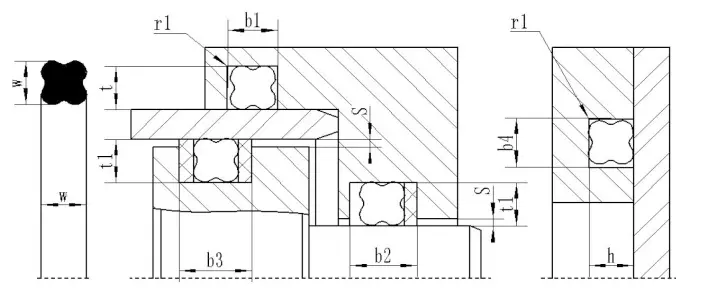

Star Ring Препоръчан дизайн на канала

Звездна форма за уплътняване на пръстен-X-пръстен (American Standard AS568A)

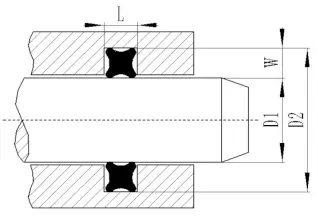

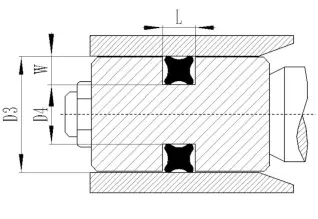

Уплътнение на буталната пръчка (за вал)					Бутално уплътнение (дупка)
Модел на продукта	Спецификации и размери		Уплътнения на пръта			Бутално уплътнение		Ширина на слота
	Вътрешен диаметър DN	Диаметър на напречно сечение CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
