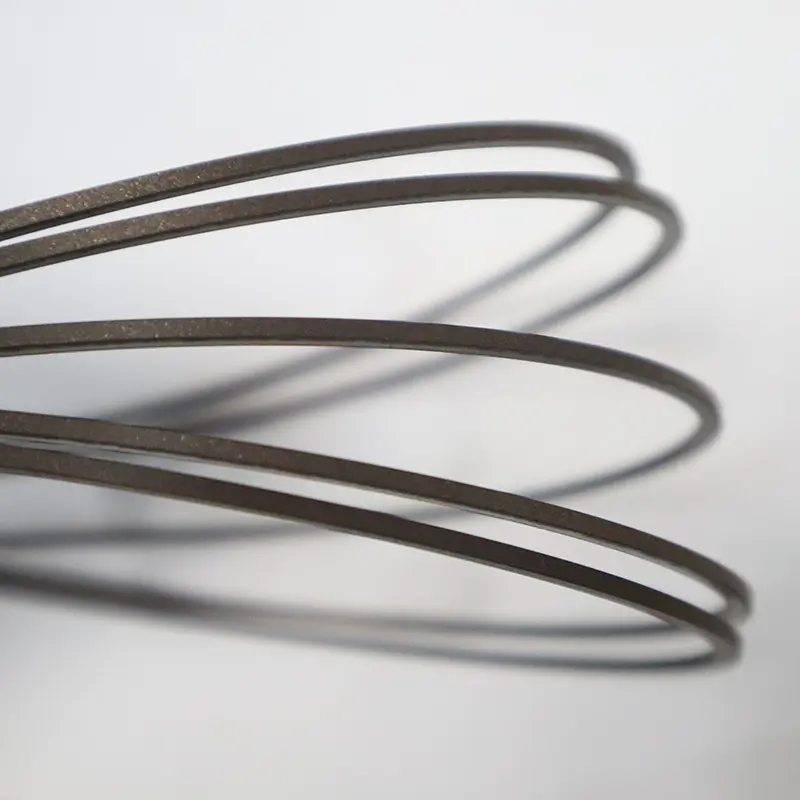

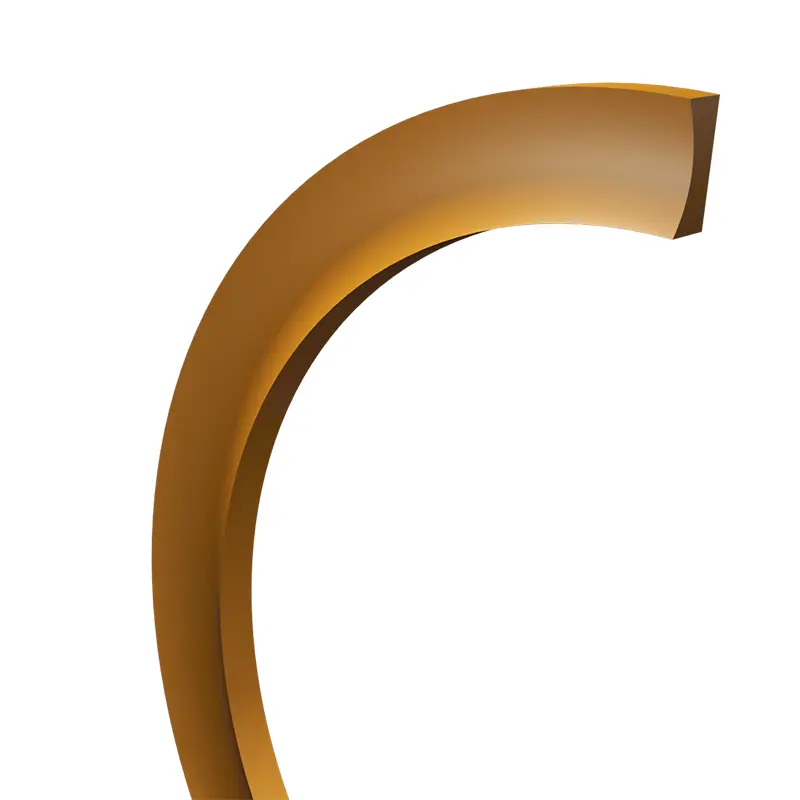

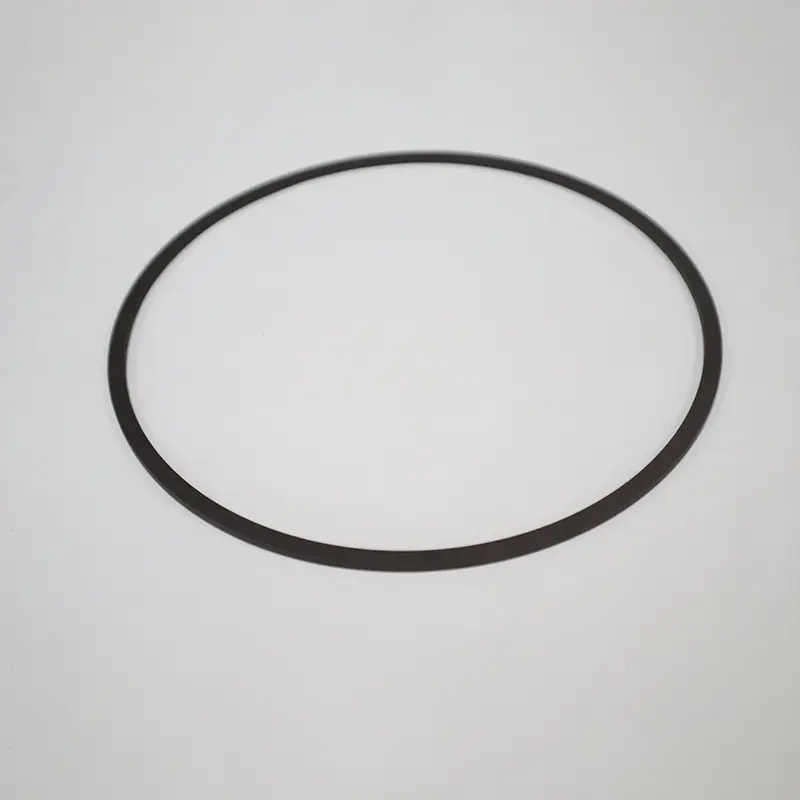

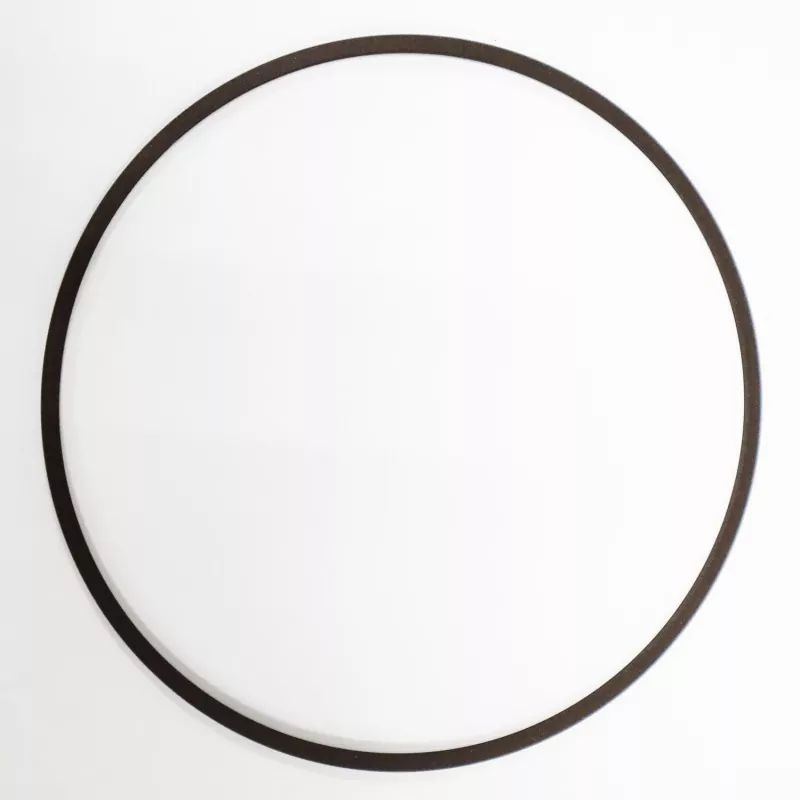

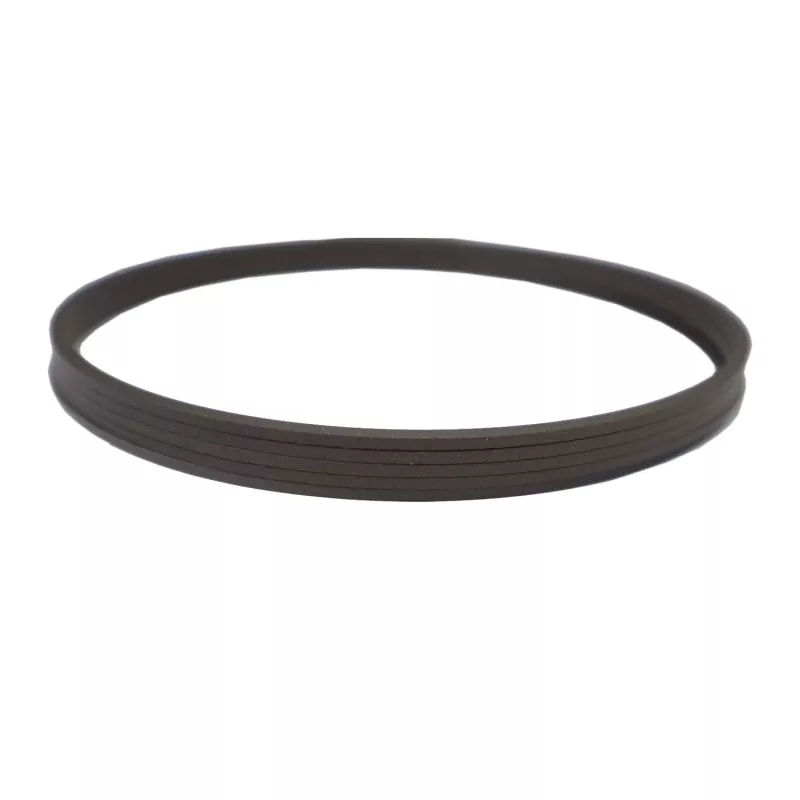

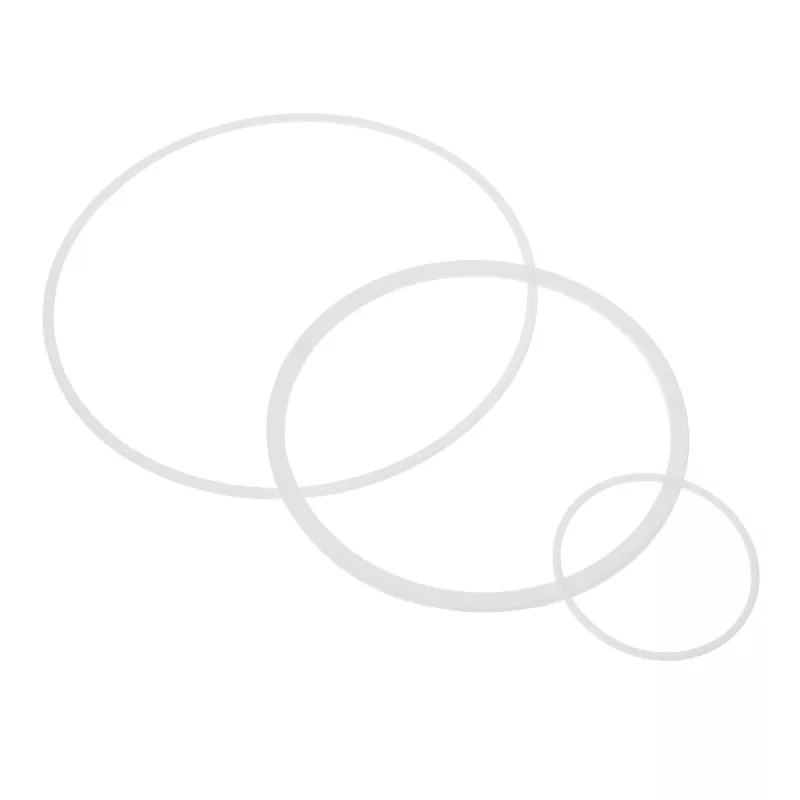

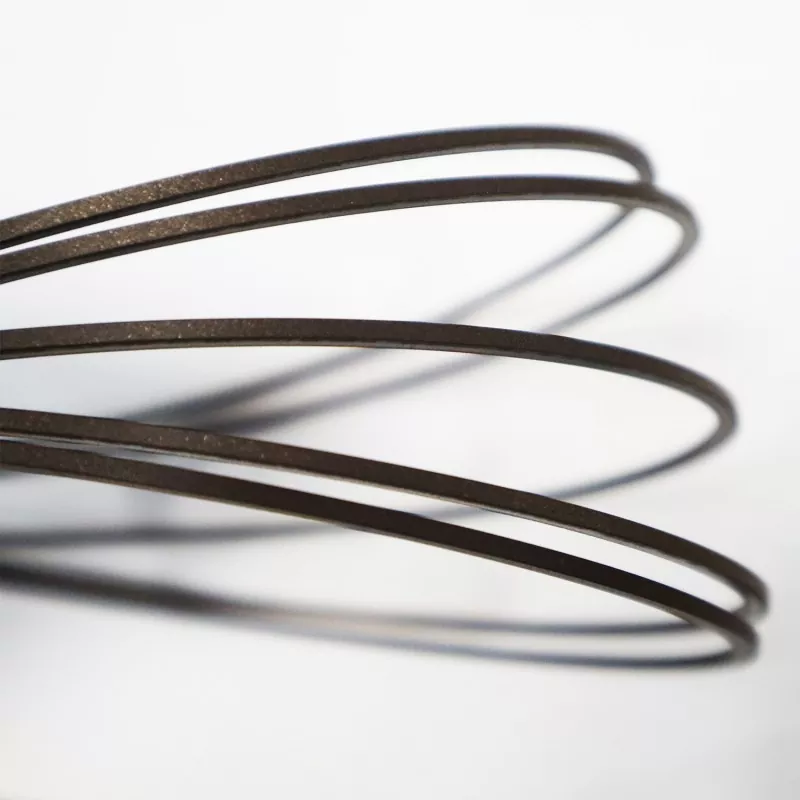

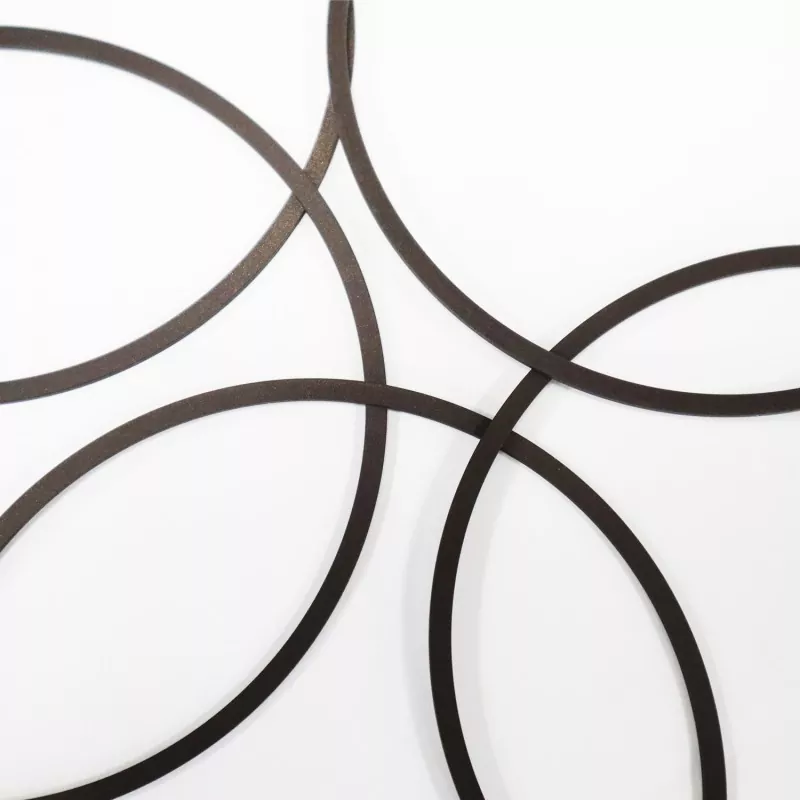

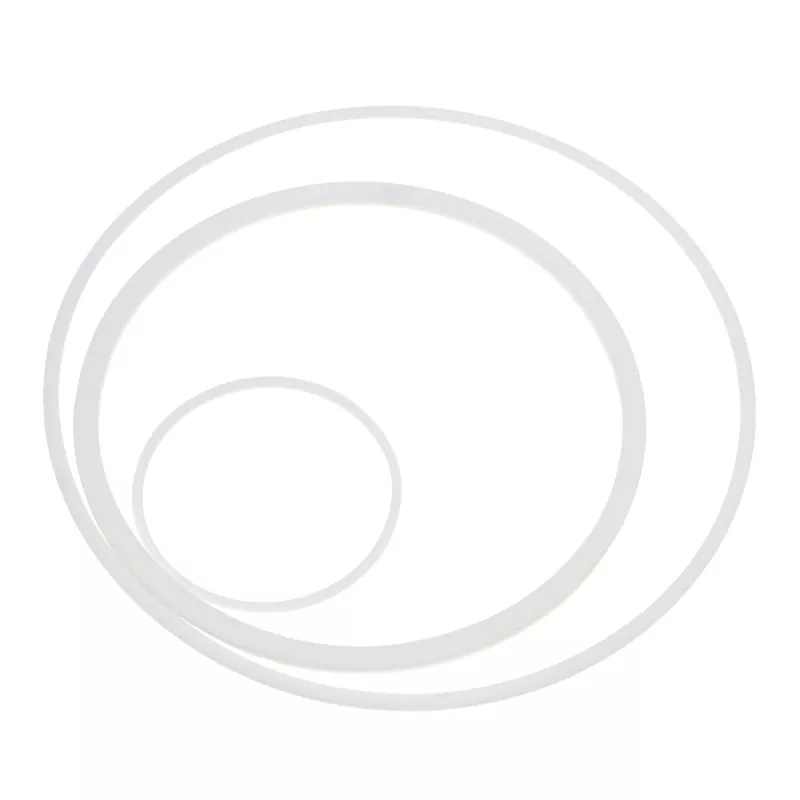

Задържащ пръстен

Задържащият пръстен се използва заедно с О-пръстена или звездообразния пръстен, за да се предотврати притискането на уплътнителния пръстен в пролуката от страната на ниско налягане под действието на натиск. Тъй като налягането продължава да се увеличава, уплътнителният пръстен се поврежда от "екструзия" и в крайна сметка не успява да уплътни. Ако се използва задържащ пръстен, може да се предотврати "екструдирането" на уплътнителния пръстен. Следователно задържащият пръстен е допълнение към уплътнителния пръстен. Самият той не е уплътнение, но увеличава обхвата на работното налягане на уплътнителния пръстен.

Задържащият пръстен се използва заедно с О-пръстена, за да го предотврати от "екструзия", ефективно да защити О-пръстена, да увеличи експлоатационния му живот и да позволи по-голяма междина за уплътняване, като по този начин намалява разходите за обработка.

Продуктови характеристики и приложения:

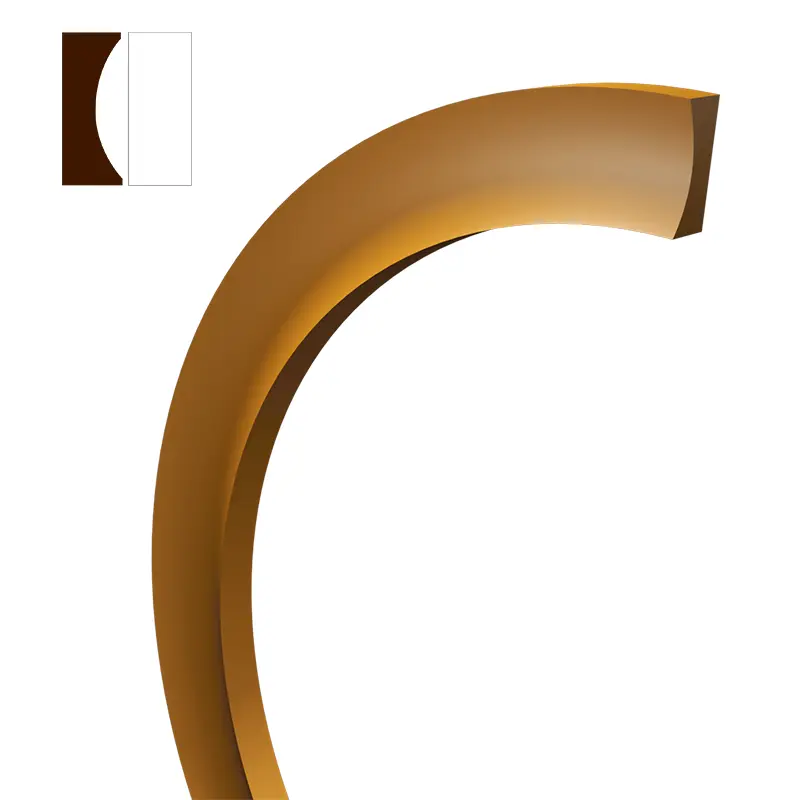

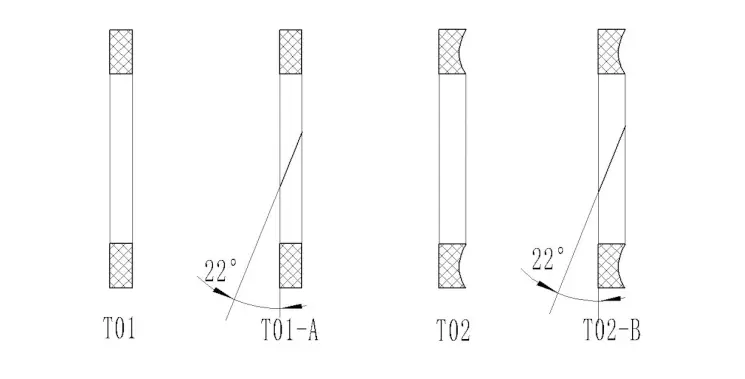

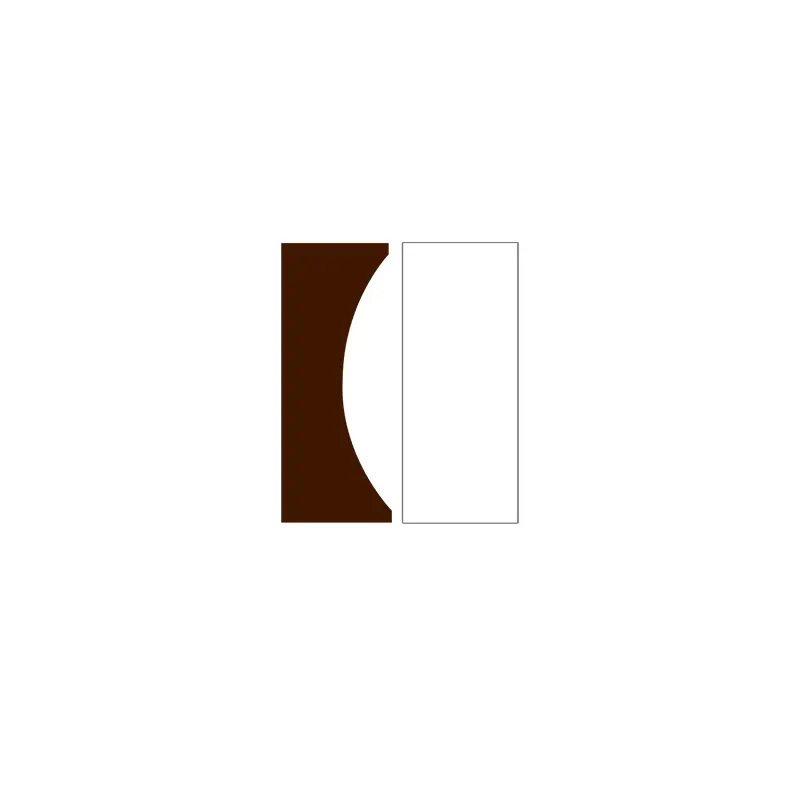

Форма на задържащ пръстен и тип структура

Технически данни

Работно налягане: статичното уплътнение може да достигне около 200Mpa (в зависимост от материала и вида на уплътнението на задържащия пръстен), възвратно-постъпателното уплътнение може да достигне около 40Mpa. Завъртането на въртене с бавна скорост може да достигне около 15Mpa.

Скорост: възвратно-постъпателно и въртене може да достигне около 2m/s (в зависимост от материала).

Стандарти за поръчка

(1) Задържащите пръстени от серия T01 се състоят от вътрешен диаметър d1, ширина W и дебелина T.

Пример: T01-00356  d1: 3,56*Ш:1,35*Т:1,23

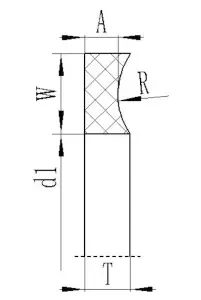

(2) Задържащите пръстени от серия T02 се състоят от вътрешен диаметър d1, ширина W и дебелина A и T.

Пример: T02-027  d1:33.78*W:1.35*A:1.14*T:1.24
