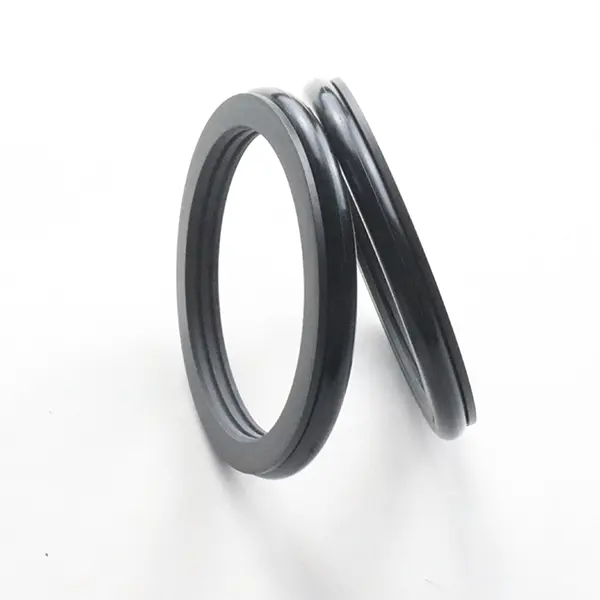

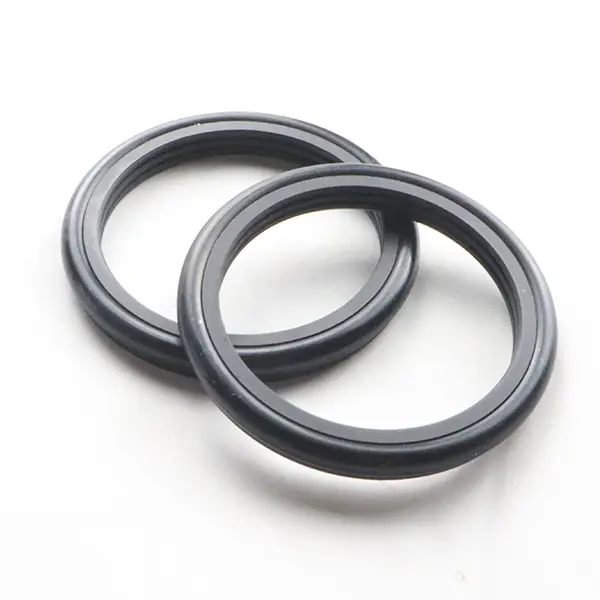

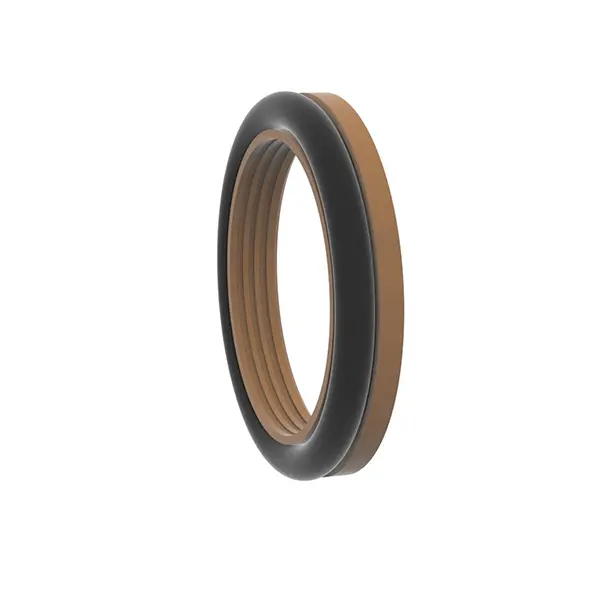

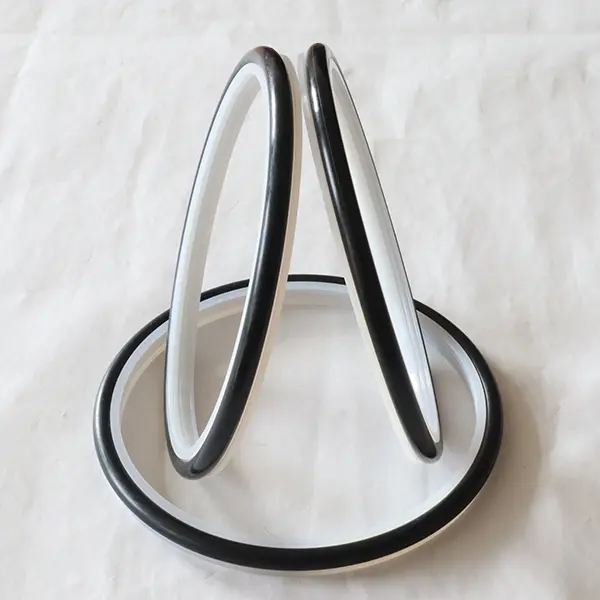

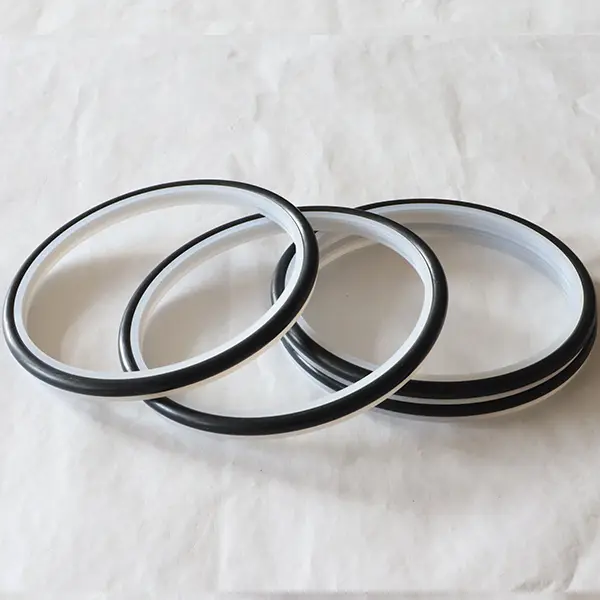

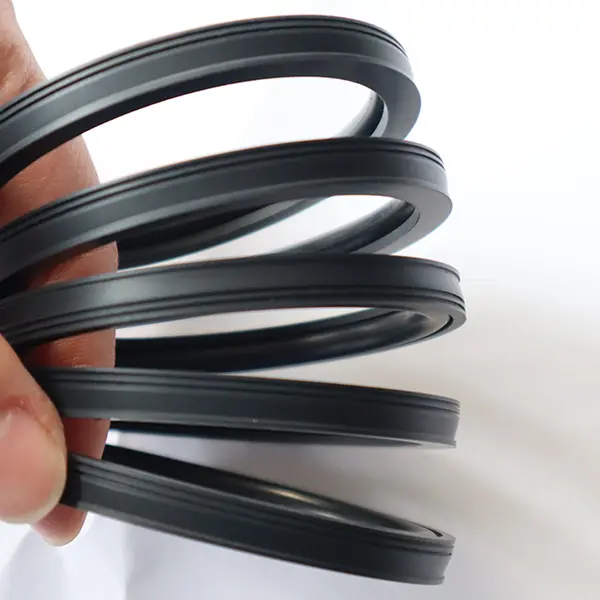

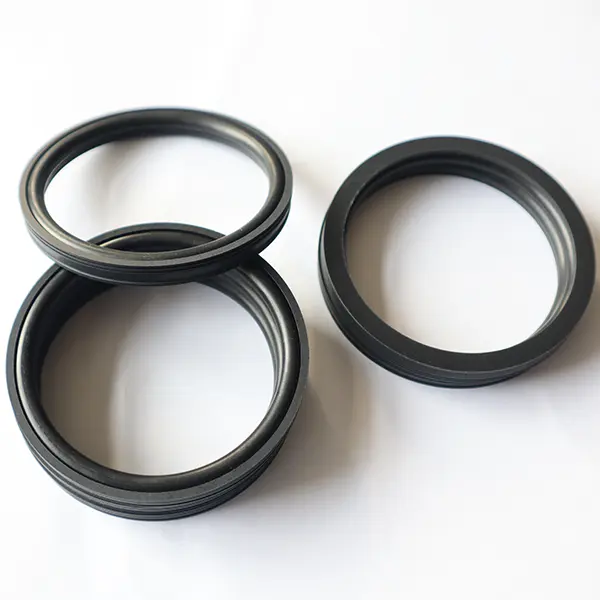

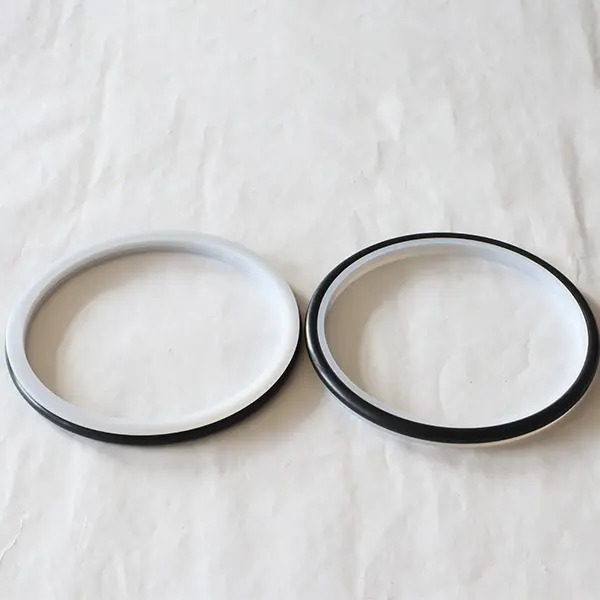

Ротационните уплътнения на Ruichen Seal за циментова суспензия са изработени от високоефективни инженерни пластмасови зъбни зърна и о-образни гумени пръстени. Те са подходящи за тежки условия на работа като бутални помпи, кални помпи, винтови свредла, сондажни платформи, оборудване за проучване на нефт и бетонни смесителни инсталации. Те са разделени на два модела: RC2061 и RC2062.
И RC2061, и RC2062 са подходящи за еднопосочно запечатване на хидравлични реципрочни и въртящи се движения. Те имат характеристиките на дългия живот, ниско триене, добро уплътняване, малко структурно пространство и лесна инсталация, употреба и поддръжка. Специалният дизайн на уплътняващите устни и оптимизацията на дебелината имат добър ефект на уплътнение дори при злокачествени носители, като циментова каша. Когато се използва за уплътняване на суспензията, препоръчваме смазване на мазнини между две (или повече) уплътнения.
Характеристики и приложения на продукта:
Характеристики на продукта:
Дълъг живот: Комбинация от високофункционални инженерни пластмаси и каучук, силна издръжливост.
Ниско триене: Оптимизираният дизайн намалява текущата устойчивост и подобрява ефективността.
Отлично уплътняване: Специален дизайн на уплътняващи устни, подходящ за злокачествена среда като циментова каша.
Компактна структура: Малко пространство, лесна инсталация и поддръжка.
Приложимо за тежки условия на труд: предназначен за медии като кал и циментова суспензия, със стабилна производителност.
Сценарии на кандидатстване:
Оборудване за проучване на масло като бутални помпи, кални помпи, винтови сондажи, сондажни платформи и др.
Строителни машини и оборудване като бетонни смесителни станции.
Други хидравлични реципрочни и въртящи се уплътнения, които изискват устойчивост на износване и устойчивост на злокачествена среда.
Технически предимства:
Специален дизайн за оптимизация на устните и дебелината, за да се адаптира към екстремни условия на труд.
Лесна инсталация, ниска цена на поддръжка и дълъг експлоатационен живот.
Приложимо за тежки среди с високо износване и високо замърсяване.
Предложения за употреба:
Когато се използва за MUD Media, се препоръчва да се мазни и смазва между две (или повече) уплътнения, за да се удължи живота на уплътнението.

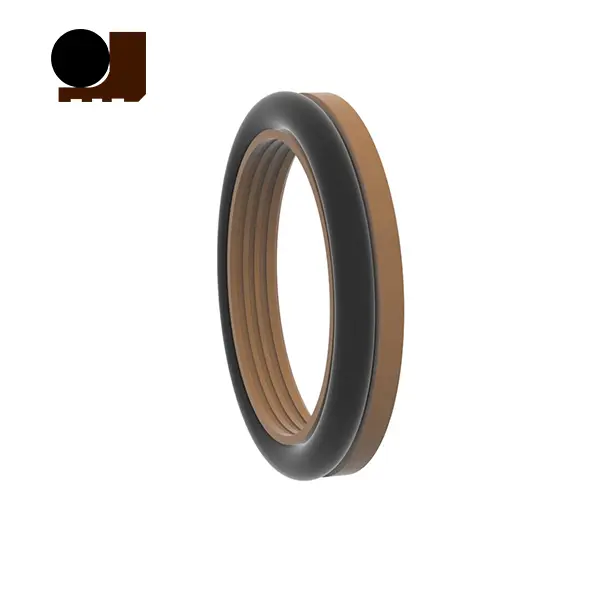

RC2061
Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| Налягане (MPA) | Температура (℃) | Скорост (m/s) | Среден | |
| Повторно постъпване на движение | Ротационно движение | |||
| ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | ≤2 | Хидравлично масло, емулсия, вода, кал, суров нефт и др. |
| -20 ~+200 (съвпадение на O-пръстен FKM) | ||||
Избор на материали
1. Съответстващите материали за О-пръстена могат да бъдат избрани: R01 нитрилна каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителен пръстен Материал: Стандартен материал PTFE4, други незадължителни материали PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC.
Пример за поръчка
Модел на поръчка RC2061-80*91.7*7.6-PTFE4-R01 Диаметър на модела на вала*Диаметър на канала*Материален код на канала
Спецификации (всеки размер в диапазона на параметрите е наличен)

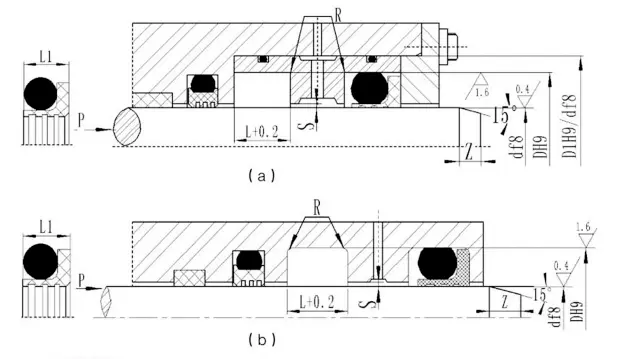

| Диапазон на диаметъра на вала Стандарт D F8 RC2061 | Диапазон на диаметъра на вала Тежък тип D F8 RC2061-Z | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Ширина на уплътнението L1 | Кръгли ъгли RМакс | Радиален клирънс sМакс | Chamfer ZМин | Диаметър на проводника на пръстен | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Забележка: 1. За диаметър на вала ≤30 мм се препоръчва отворен жлеб.
2. За въртящо се уплътнение се препоръчва повърхностната твърдост на въртящия се вал да бъде HRC ≥58.
3. За налягане по -голямо от 30MPa, H8/F8 се препоръчва за пропаст в екструдиране.

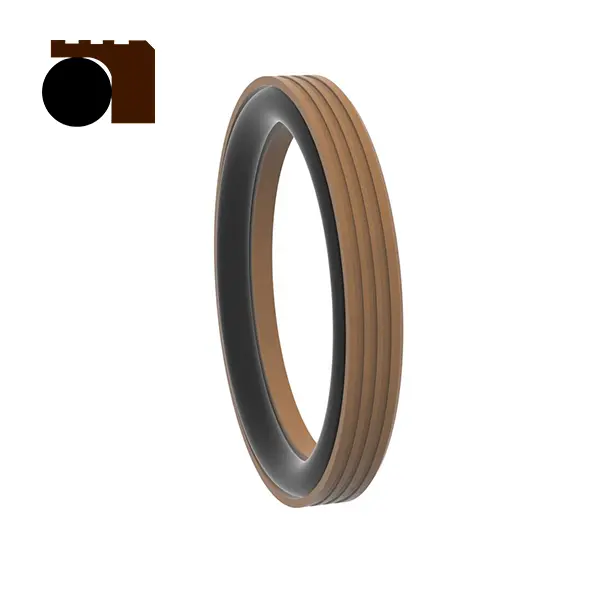

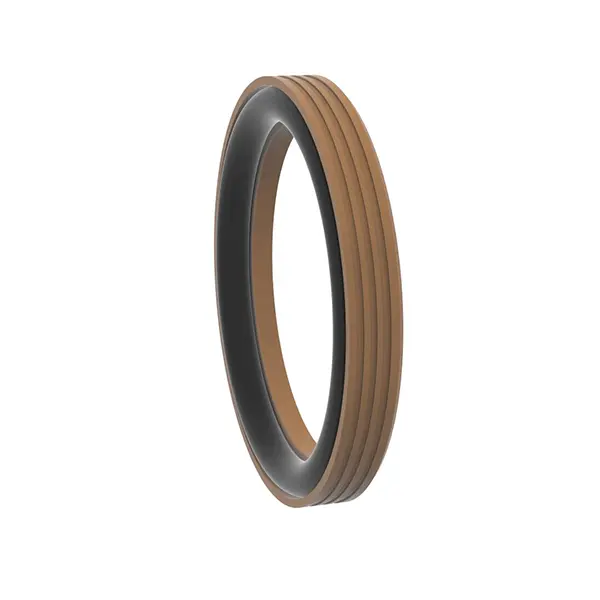

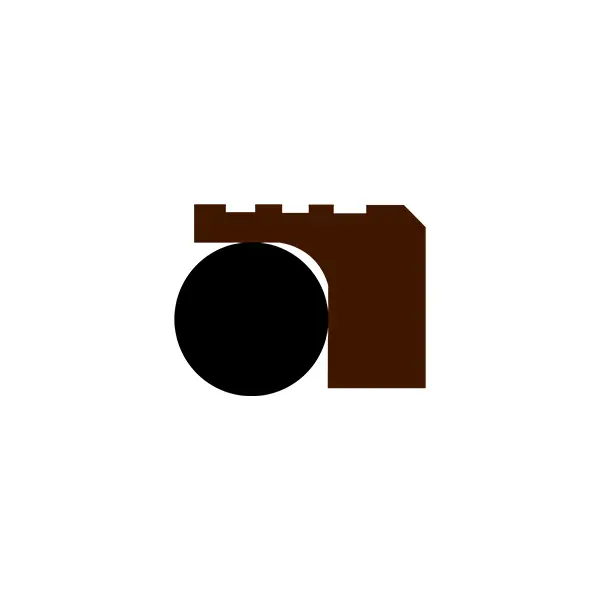

RC2062 Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| Налягане (MPA) | Температура (℃) | Скорост (m/s) | Среден | |
| Повторно постъпване на движение | Ротационно движение | |||
| ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | ≤2 | Хидравлично масло, емулсия, вода, кал, суров нефт и др. |
| -20 ~+200 (съвпадение на O-пръстен FKM) | ||||
Избор на материали
1. Съответстващите материали за О-пръстена могат да бъдат избрани: R01 нитрилна каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителен пръстен Материал: Стандартен материал PTFE4, други незадължителни материали PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, ETC.
Пример за поръчка
Модел на поръчка RC2062-80*68.3*7.6-PTFE4-R01 Модел-цилиндров диаметър*Диаметър на жлеба*Код на ширината на канала
Спецификации (всеки размер в диапазона на параметрите е наличен)

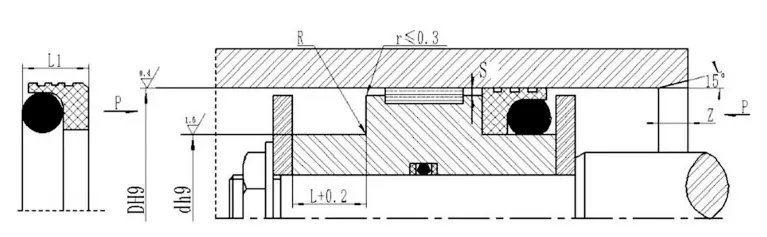

| Обхват на блендата Стандартен тип D H9 RC2062 | Обхват на блендата Тежък тип D H9 RC2062-Z | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Ширина на уплътнението L1 | Кръгли ъгли rМакс | Радиален клирънс sМакс | Chamfer ZМин | Диаметър на проводника на пръстен | ||
| <10MPA | <20MPA | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Забележка: 1. За диаметър на цилиндъра ≤ 30 мм се препоръчва да се използва отворен жлеб.
2. За налягане по -голямо от 30MPa се препоръчва да се използва H8/F8 за пропаст в екструзия.
