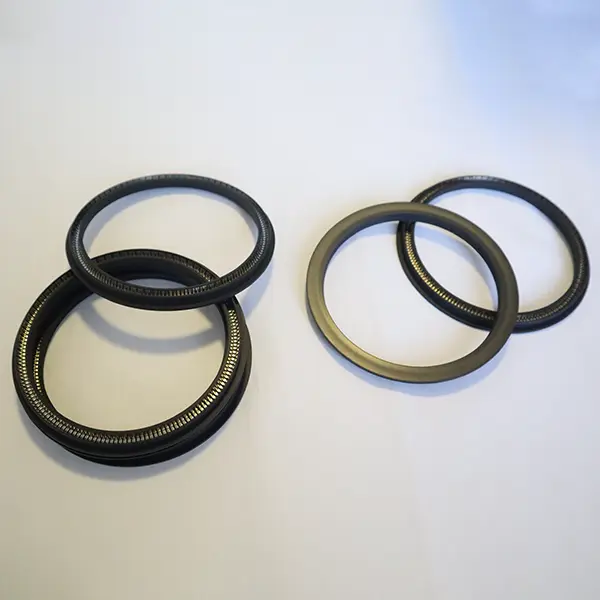

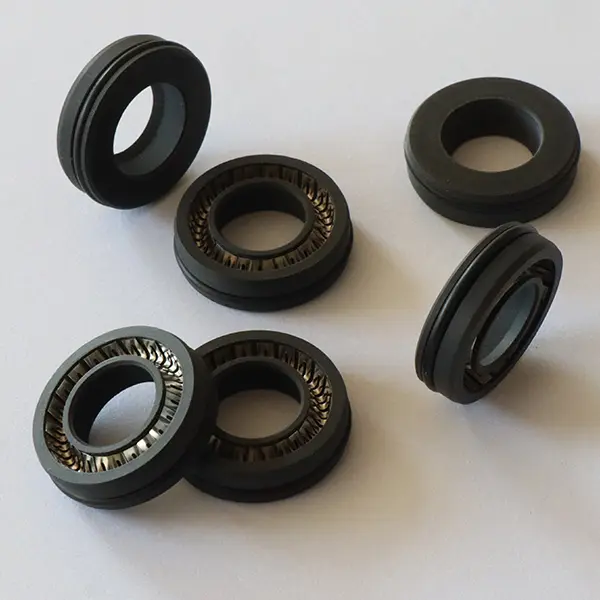

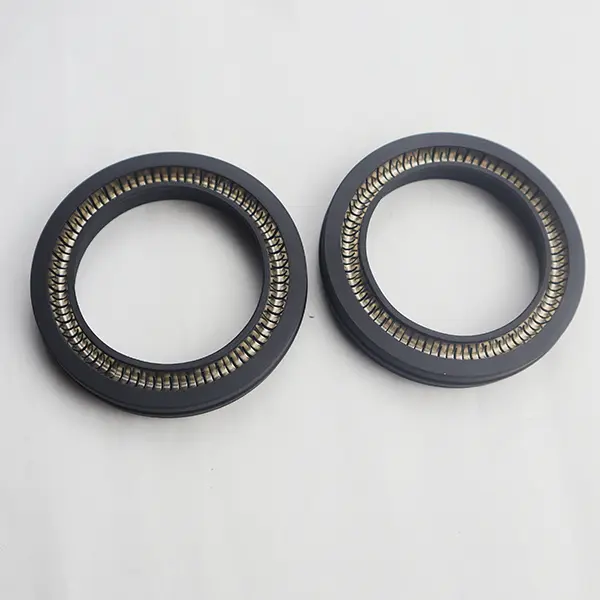

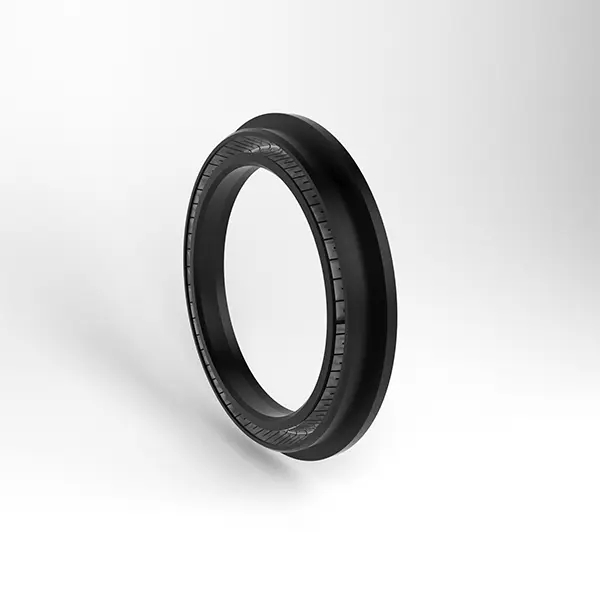

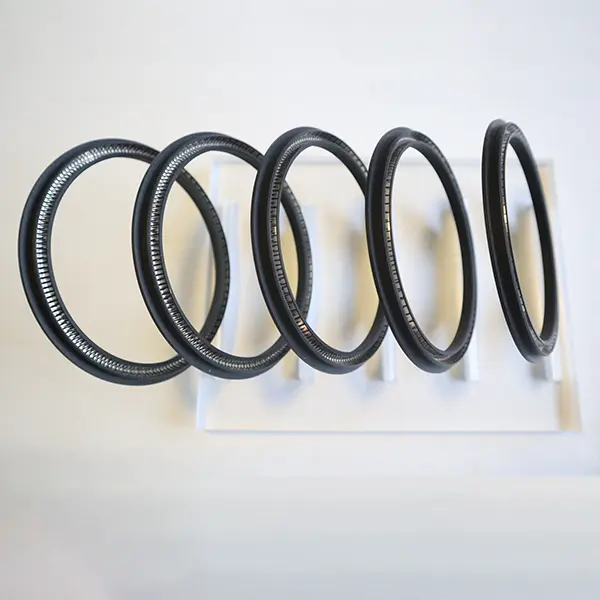

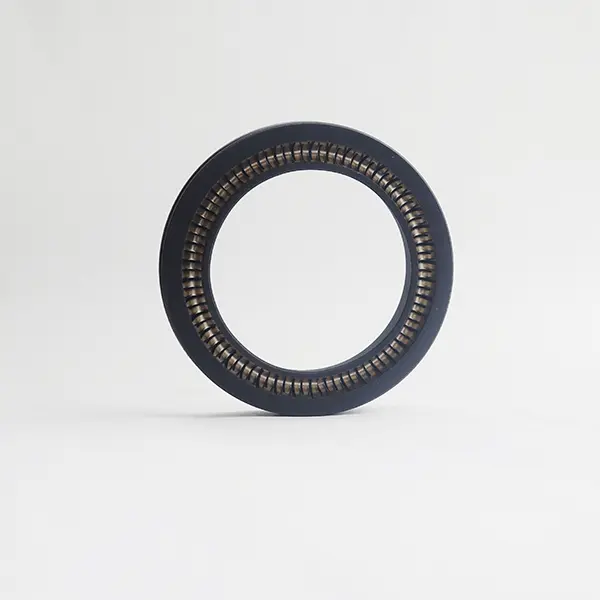

Сред ротационните пружинирани уплътнения има главно два вида: RC2055 и RC2056. Ruichen Seals изучава разработването и производството на продукти за печат от много години. Според различни ситуации и различни нужди, той е усъвършенствал по -подробни дизайни.

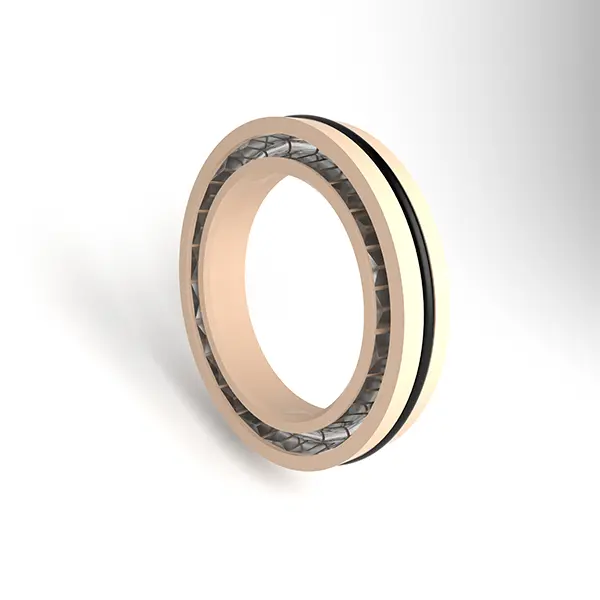

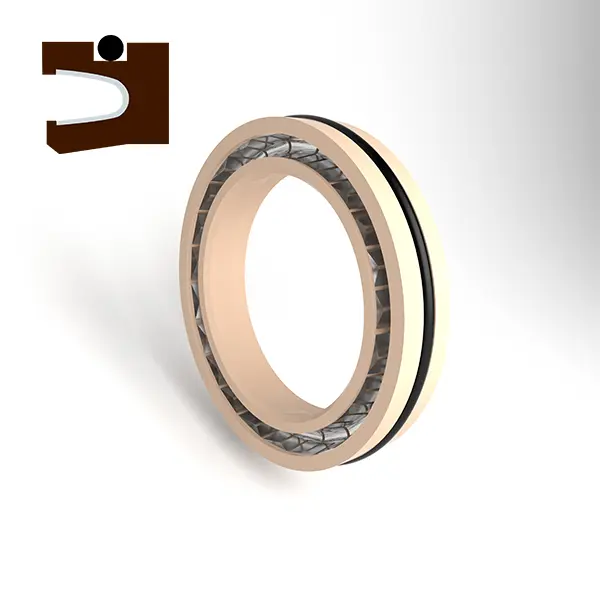

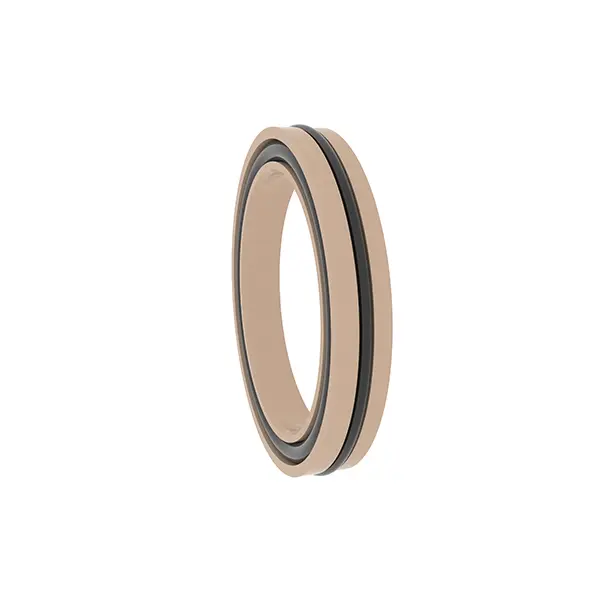

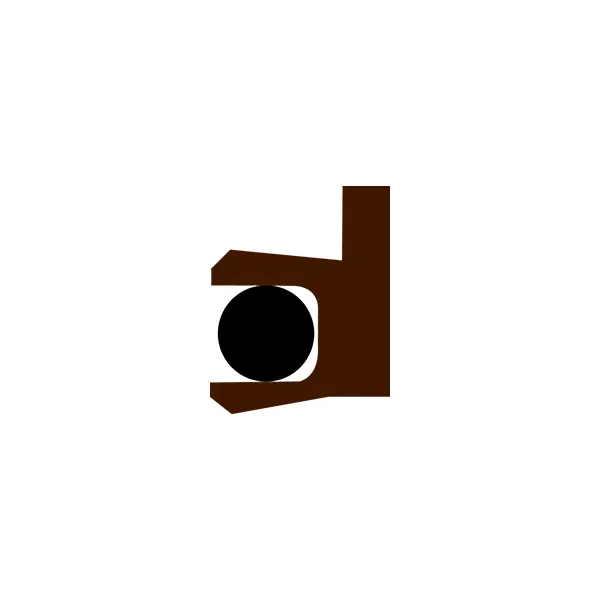

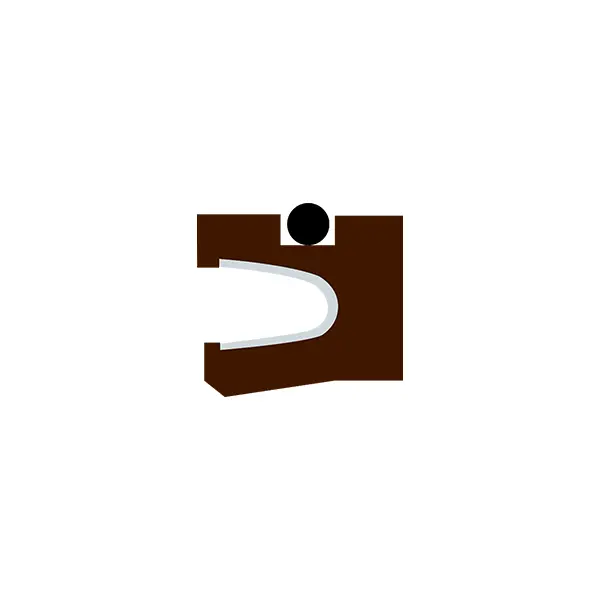

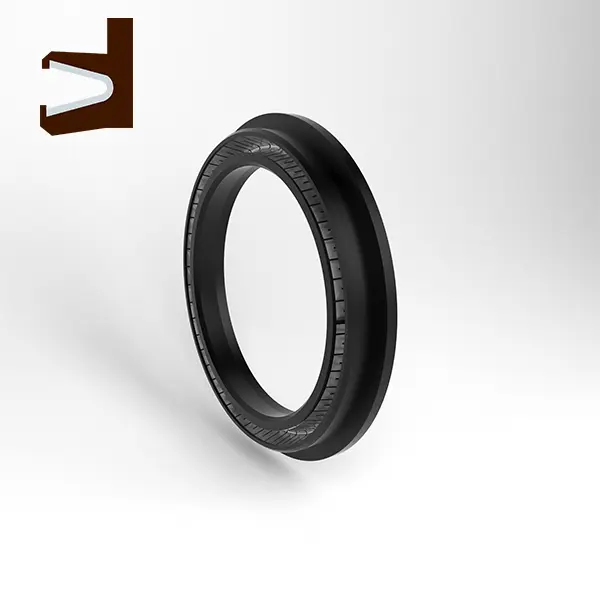

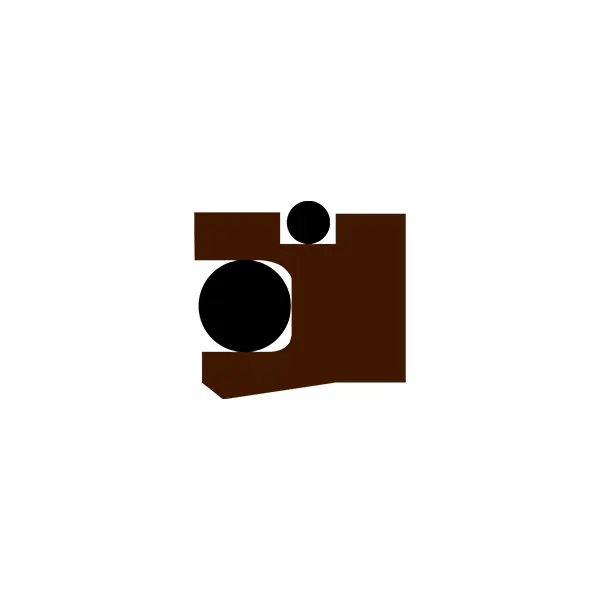

RC2055 е въртящ се уплътнител на пан-тапа, RC2055-B е въртящ се зъбен уплътнител, а RC2055-C е въртящ се Y-образна комбинирана уплътнение. Канали на трите са взаимозаменяеми. Те са уплътнения с висока функция с еднопосочно налягане, приложено към въртящи се валове. Сред тях ротационният пан-тапач на RC2055 е съставен от пружини от неръждаема стомана и пластмаса с висока функция. Когато използвате RC2055-B и RC2055-C, е необходимо разумно да изберете съвпадащите еластомерни материали.

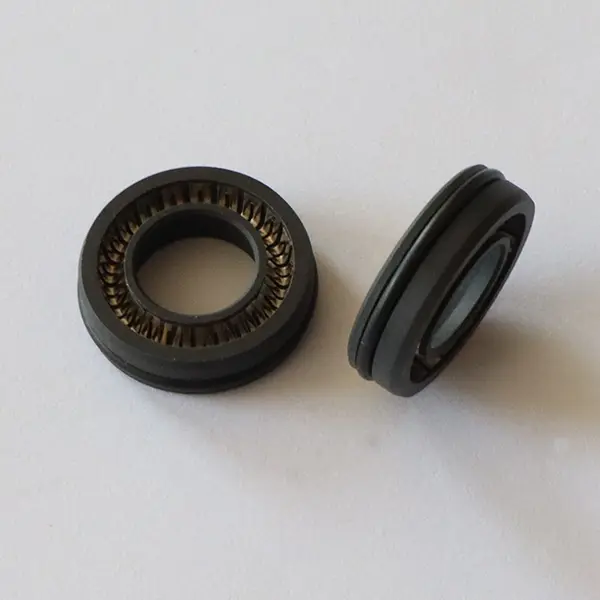

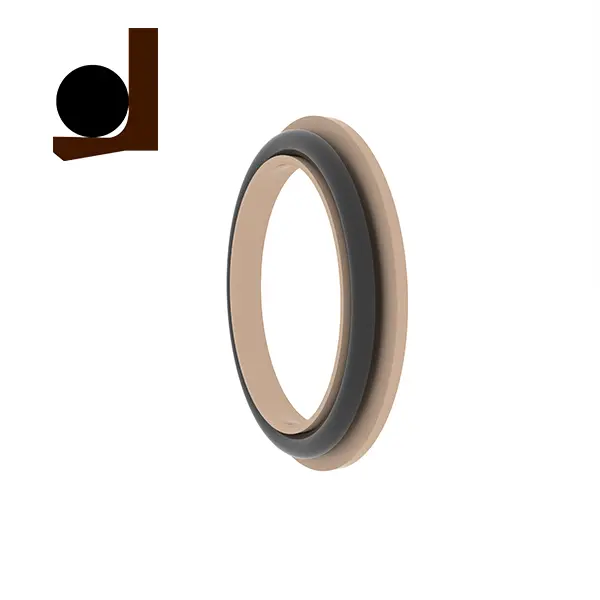

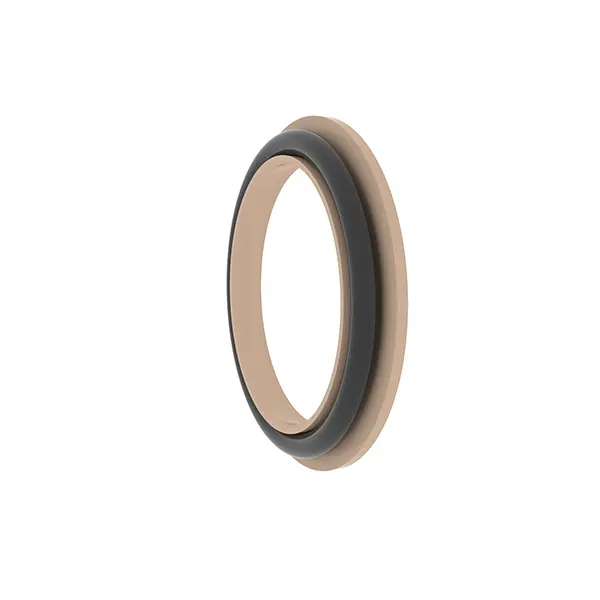

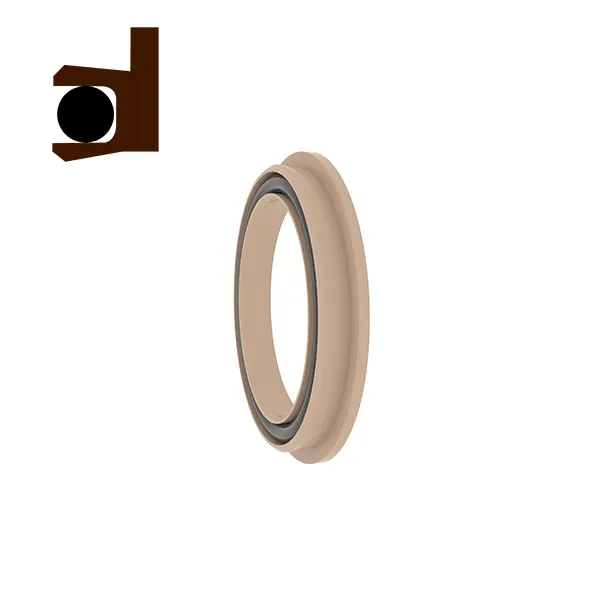

RC2056 е въртящ се уплътнител на пан-тапата, а RC2056-B е ротационен Y-образна комбинирана уплътнение. Канали също могат да бъдат разменени. Той е подходящ и за използване в въртящи се валове. Сред тях ротационният пан-тапач на RC2056 е съставен от пружини от неръждаема стомана и високофункционални пластмаси. Когато използвате RC2056-B и е необходимо разумно да изберете съвпадащите еластомерни материали.
Характеристики и приложения на продукта:
Характеристики на продукта:
Висока производителност: пружини от неръждаема стомана и високофункционални пластмаси се комбинират, за да се осигури отлична запечатване на характеристиките и издръжливостта.
Сменяемост: Дизайнът на канала на продуктите от серията е същият, което позволява взаимозаменяемост и гъвкава адаптация към различни условия на труд.
Широко приложимо: Подходящо за еднопосочно запечатване на налягане на въртящи се валове, за да отговори на различни индустриални нужди.
Незадължителни еластомери: RC2055-B, RC2055-C и RC2056-B поддържат избора на съвпадащи еластомерни материали според условията на труд за подобряване на адаптивността.
Сценарии на кандидатстване:
Еднопосочно запечатване на налягане на въртящи се валове е подходящо за промишлено оборудване, инженерни машини, хидравлични системи и др.
Поводи, при които се изисква уплътняване с висока функция, като нефтохимикали, енергийно оборудване, тежки машини и др.
Технически предимства:
Пружините от неръждаема стомана осигуряват стабилна радиална сила, за да се осигури дългосрочен уплътнителен ефект.
Комбинацията от високофункционални пластмаси и еластомерни материали е подходяща за високо налягане и високоскоростни условия на труд.
Смесеният дизайн на канала опростява инсталирането и поддръжката и намалява разходите за употреба.
Предложения за употреба:
Изберете подходящия модел на уплътнение и еластомерния материал съгласно специфичните условия на труд.
Уверете се, че жлевът е чист по време на монтажа, за да избегнете повреда на уплътнението.
RC2055
Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| Налягане (MPA) | Температура (℃) | Скорост (m/s) | Среден | |||
| ≤35 | RC2055 | RC2055-B/c | RC2055 | RC2055-B | RC2055-C | Почти всички течни и газови среди |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Избор на материали
1. Съответстващите материали за О-пръстен могат да бъдат избрани: RO1 нитрилна каучук (NBR), RO2 Fluororubber (FKM) и др.
2. Уплътнителни пръстенови материали: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др.
3. Пружина от неръждаема стомана: V-образна пружина.
Пример за поръчка
RC2055- 40-PTFE4+V Диаметър на вала 40, материалът за уплътняване на пръстена е PTFE4, пружината от неръждаема стомана е V-образна пружина
RC2055-B-40-PTFE4+R02 диаметър на вала е 40, материалът за уплътняване
RC2055-C-40-PTFE4+R02 диаметър на вала е 40, материалът за уплътняване
Таблица с параметри на спецификацията (всички спецификации в диапазона на параметрите са налични)
| Диапазон на диаметър на пръта D F8 | Диаметър на жлеба DH9 | Диаметър на канала D1H10 | Дълбочина на ръба L1 | Ширина на жлеба L | Внос на фаска k | Радиален клирънс S max | Дължина на фаска | r Макс | |
| 10MPA | 20MPA | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | Zmin = 0.8l | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Забележка: Препоръчва се повърхностната твърдост на въртящия се вал да бъде HRC ≥ 58.

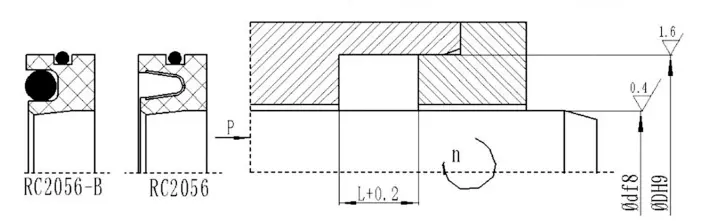

RC2056
Приложимите условия на труд (граничните стойности не трябва да се появяват едновременно)
| Налягане (MPA) | Температура (℃) | Скорост (m/s) | Среден | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Почти всички течни и газови среди |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Избор на материали
1. Съответстващите материали за О-пръстен могат да бъдат избрани: RO1 нитрилна каучук (NBR), RO2 Fluororubber (FKM) и др.
2. Уплътнителни пръстенови материали: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и др. 3. Пружина от неръждаема стомана: V-образна пружина.
Пример за поръчка
RC2056-40*62*8-PTFE4+V D*D*L, материалът на уплътнителния пръстен е PTFE4, а пружината от неръждаема стомана е V-образна пружина RC2056-B-40*62*8-PTFE4+R02 D*D*L, материалът на уплътнителния пръстен е PTFE4, а съвпадащият О-пръстен е Fluororubber
