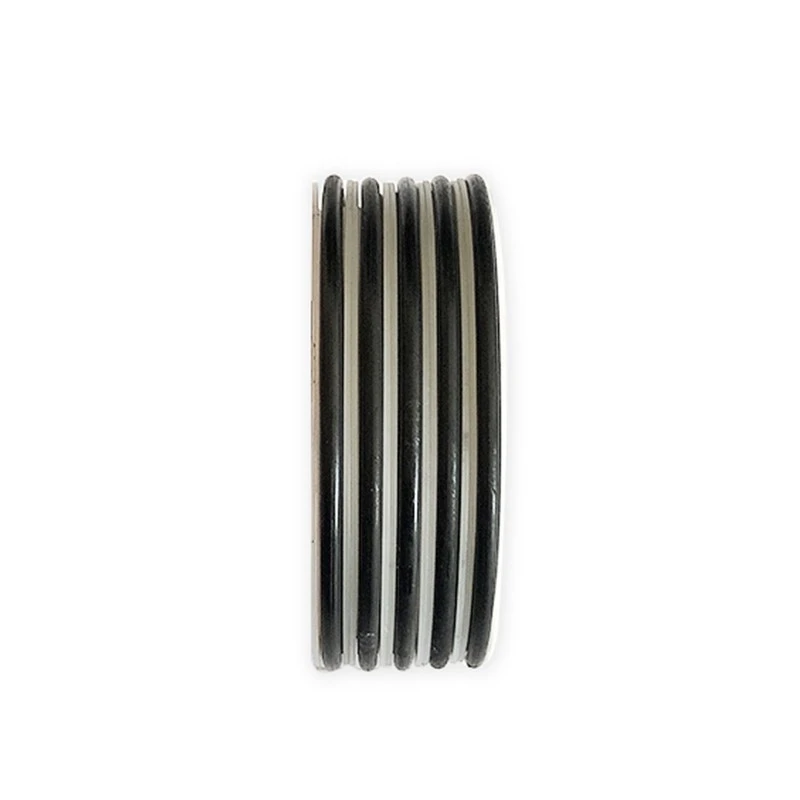

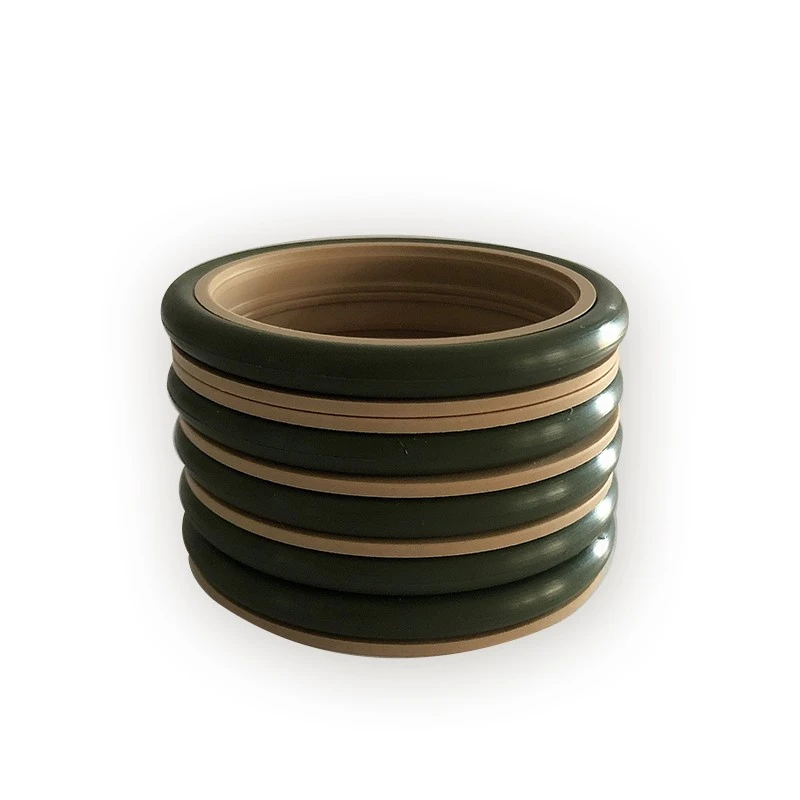

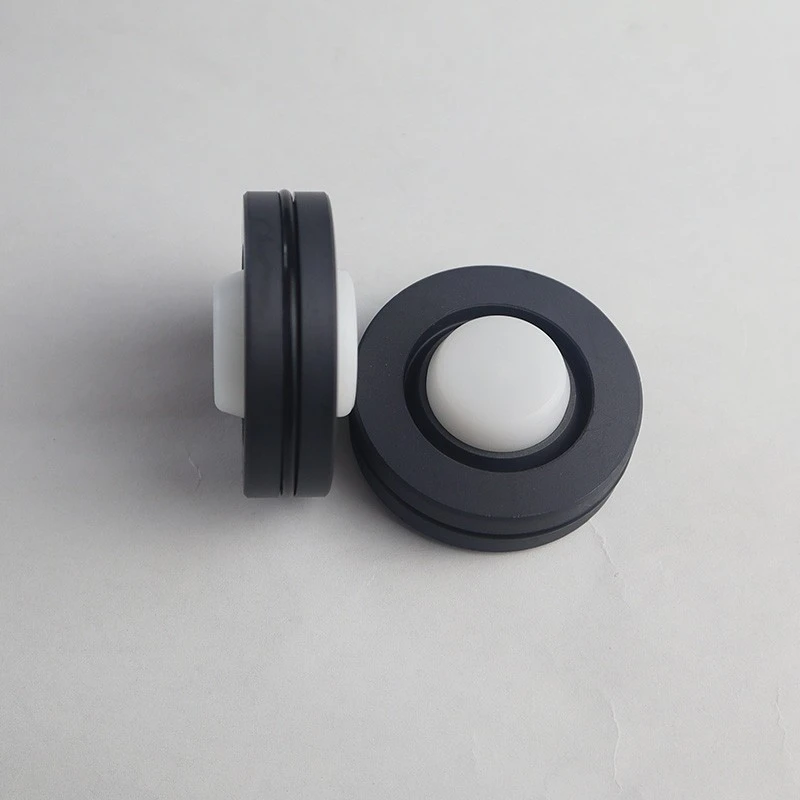

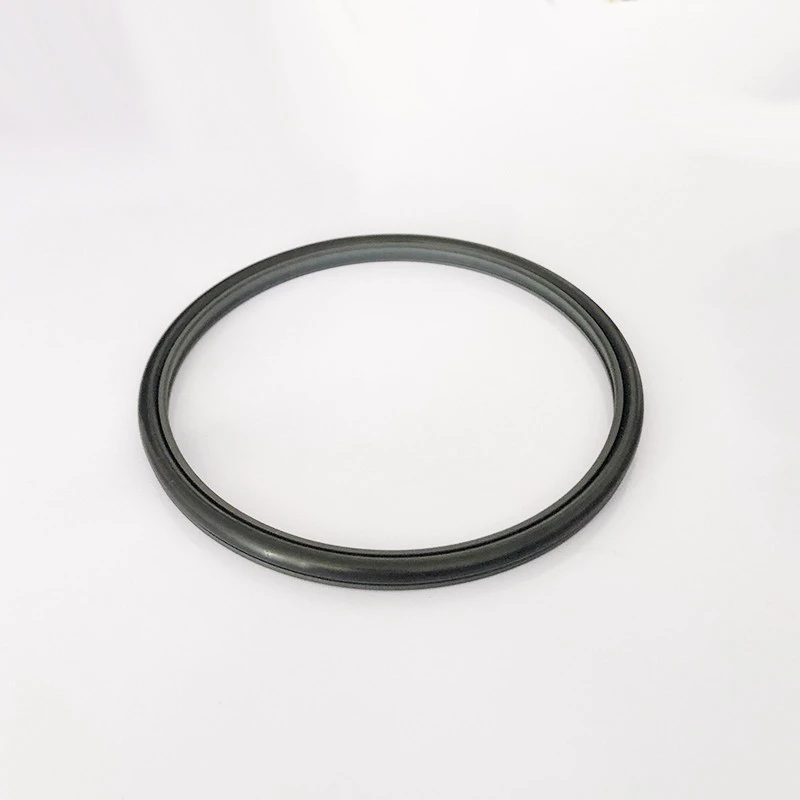

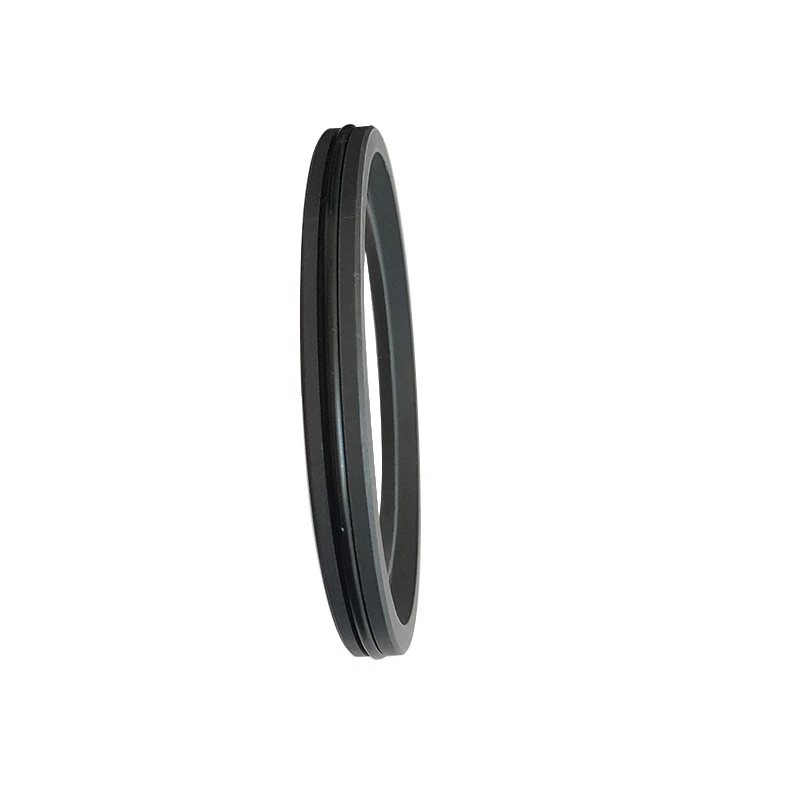

Нашата серия от въртящи се уплътнения с високо налягане обхваща различни продукти с висока производителност, включително RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS и RC2057, които са предназначени за рецирокиране и въртящо се движение в хидравлична, пневматична и вода за налягане.

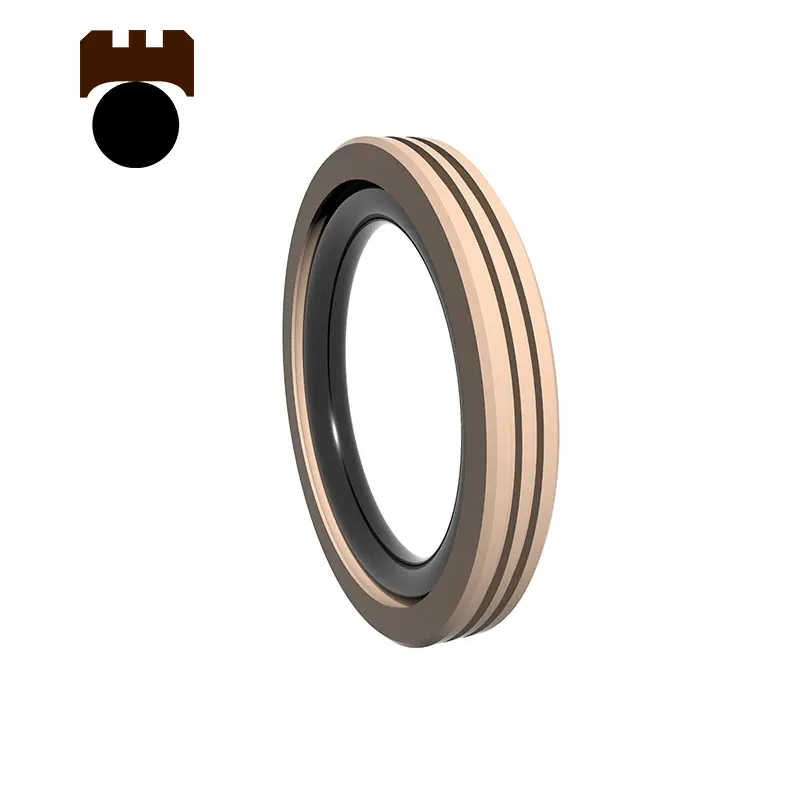

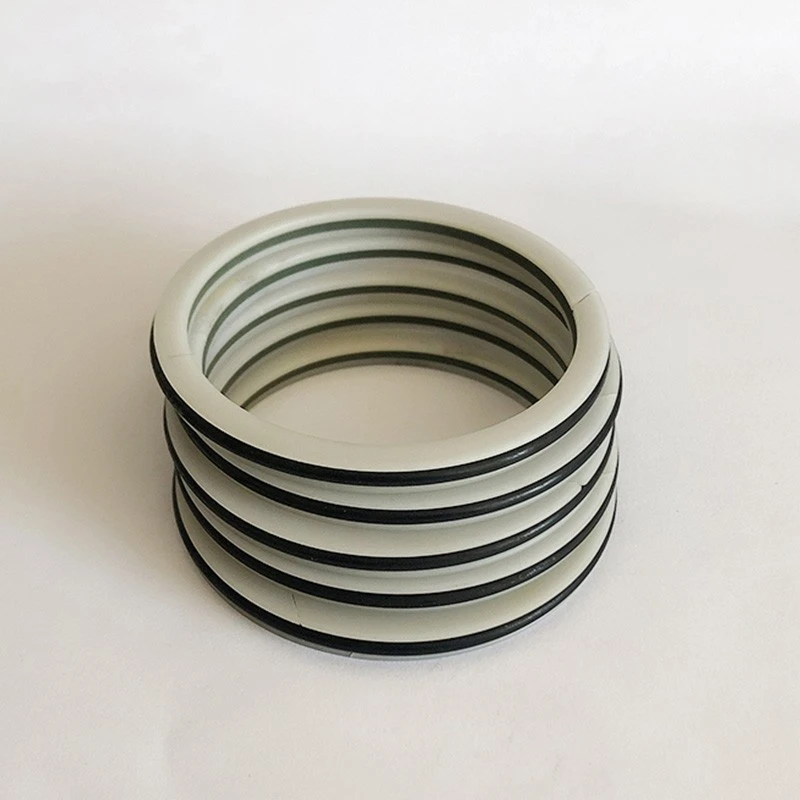

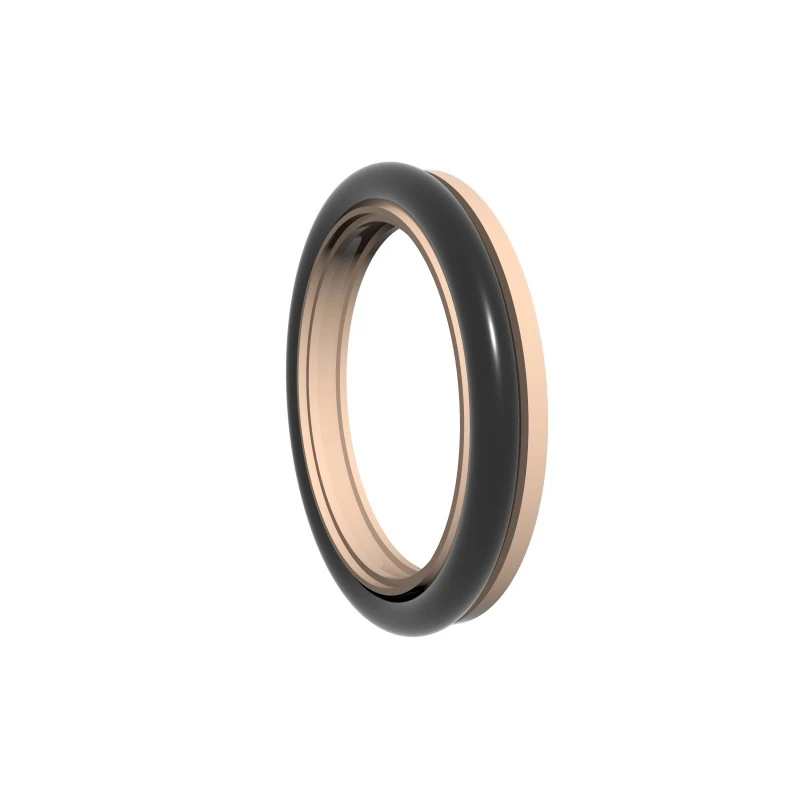

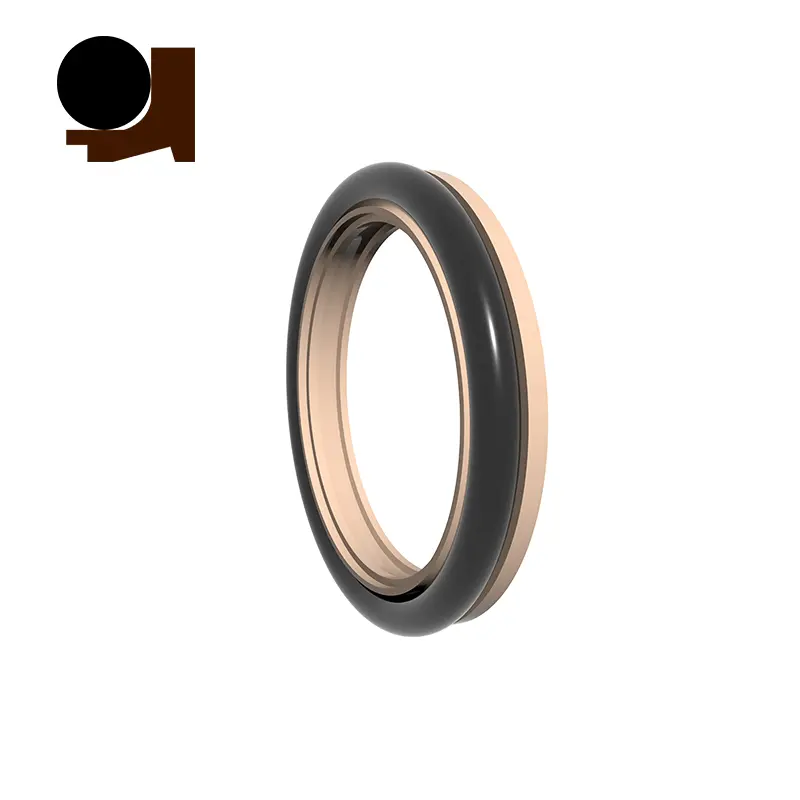

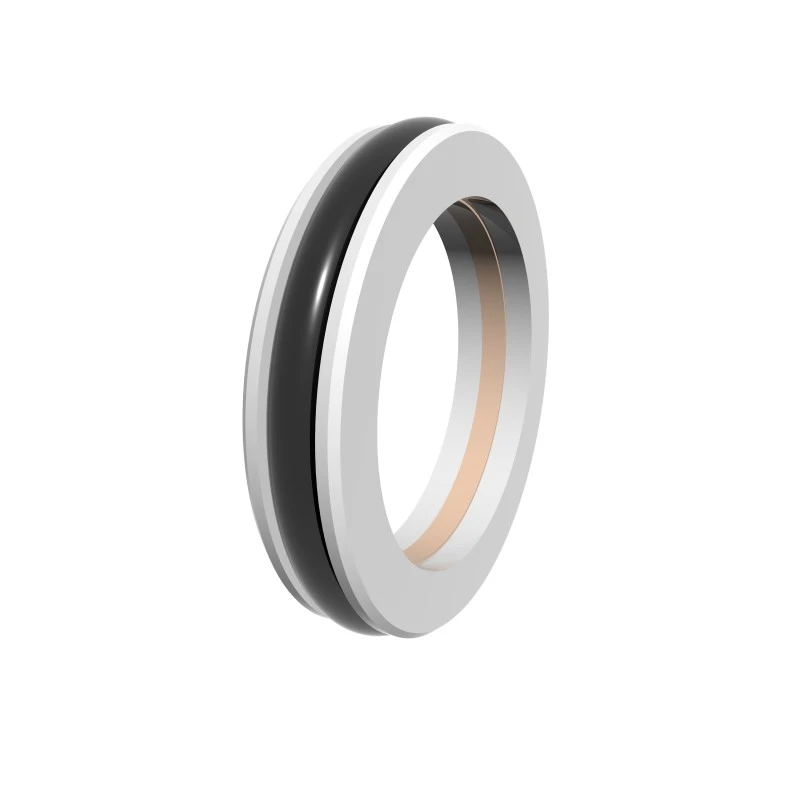

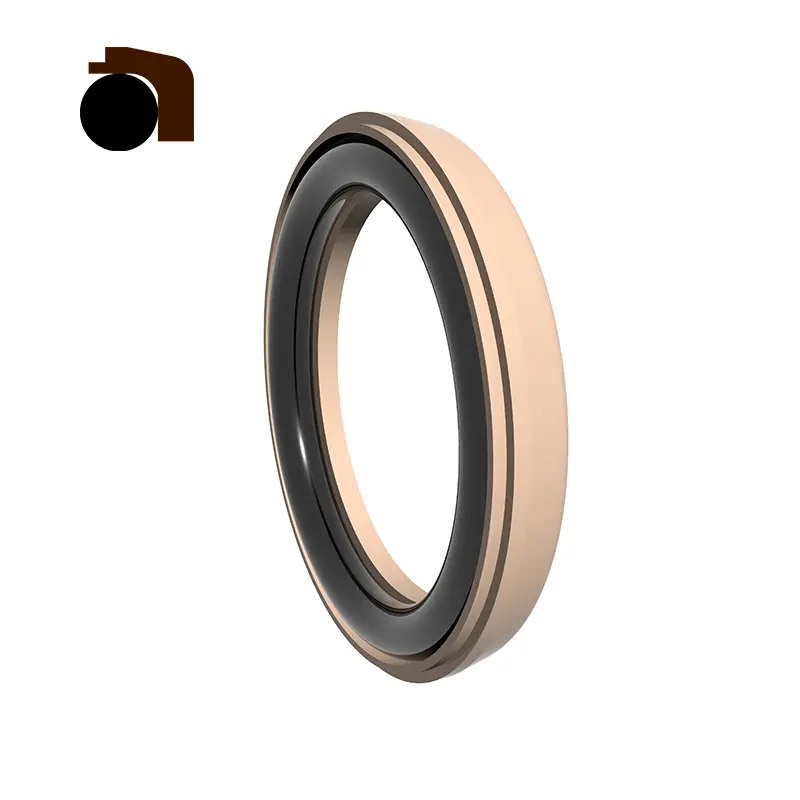

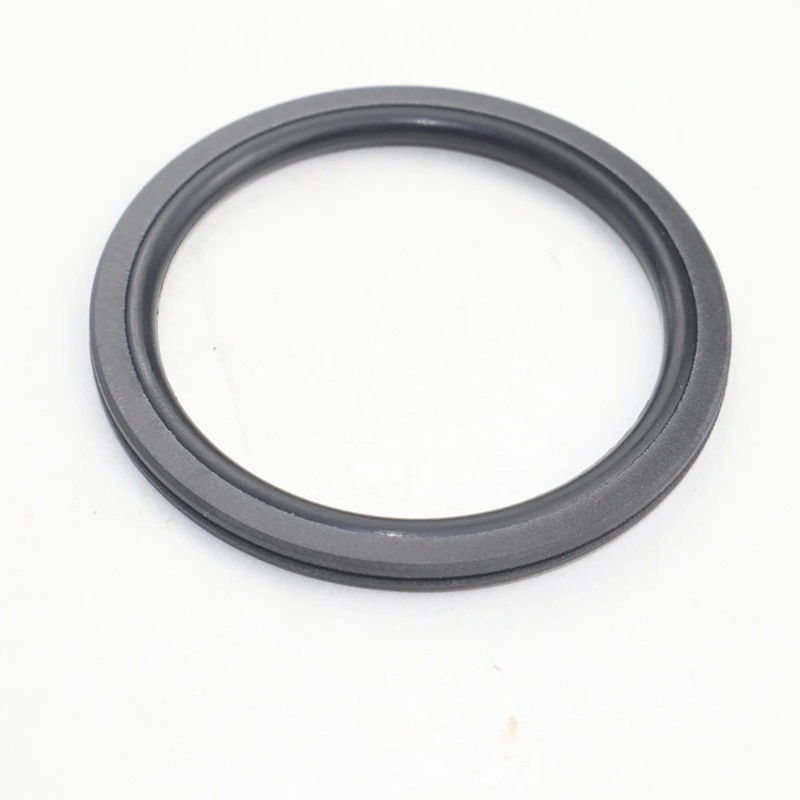

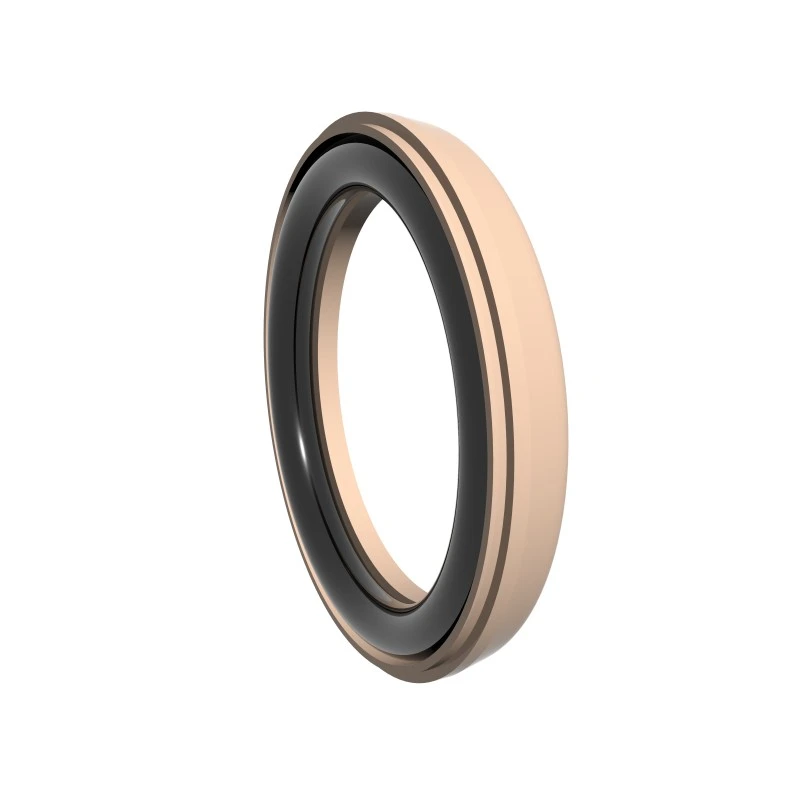

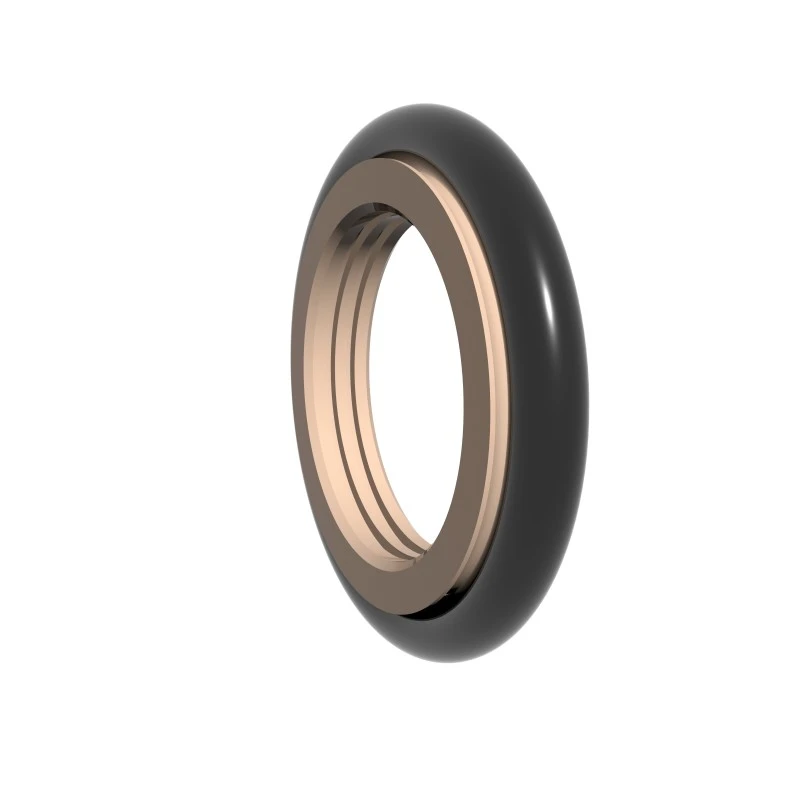

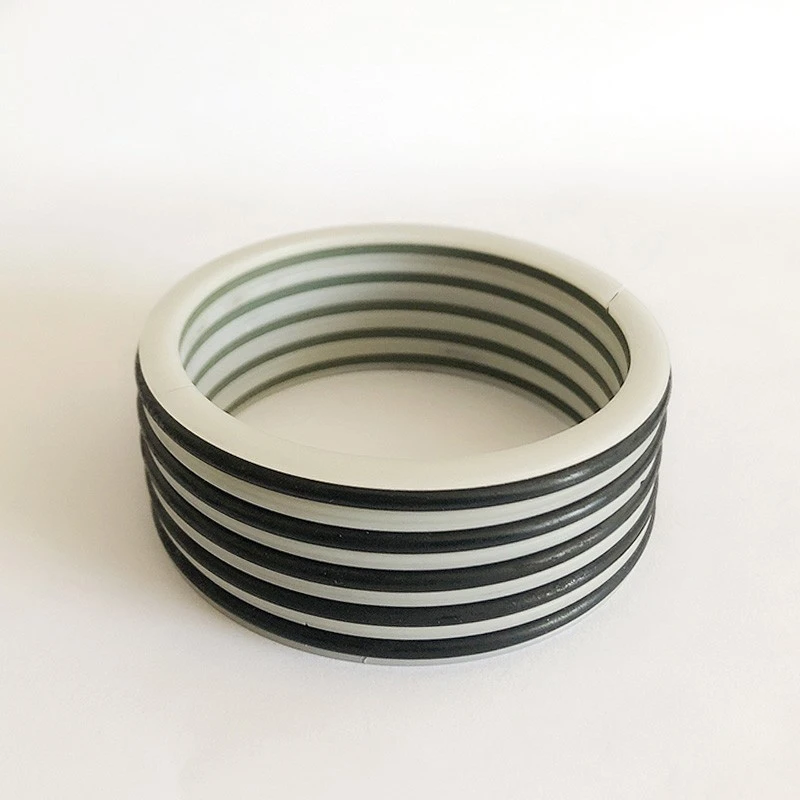

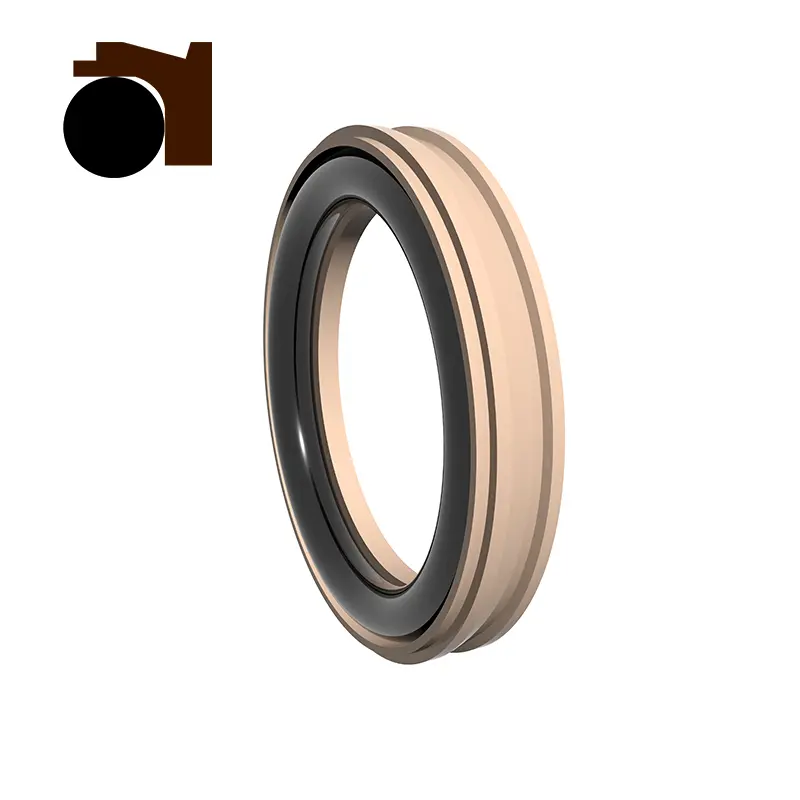

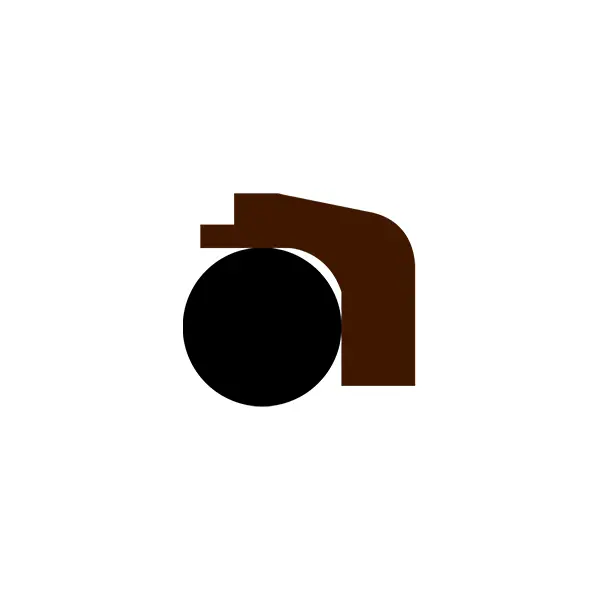

Серията RC2051 използва комбинация от напълнени пръстени за уплътнителни пръстени и О-пръстени за еднопосочно уплътняване. Той има ниски характеристики на триене и високо уплътняване и е разделен на стандартен тип (RC2051-B) и високоскоростен тип (RC2051-G).

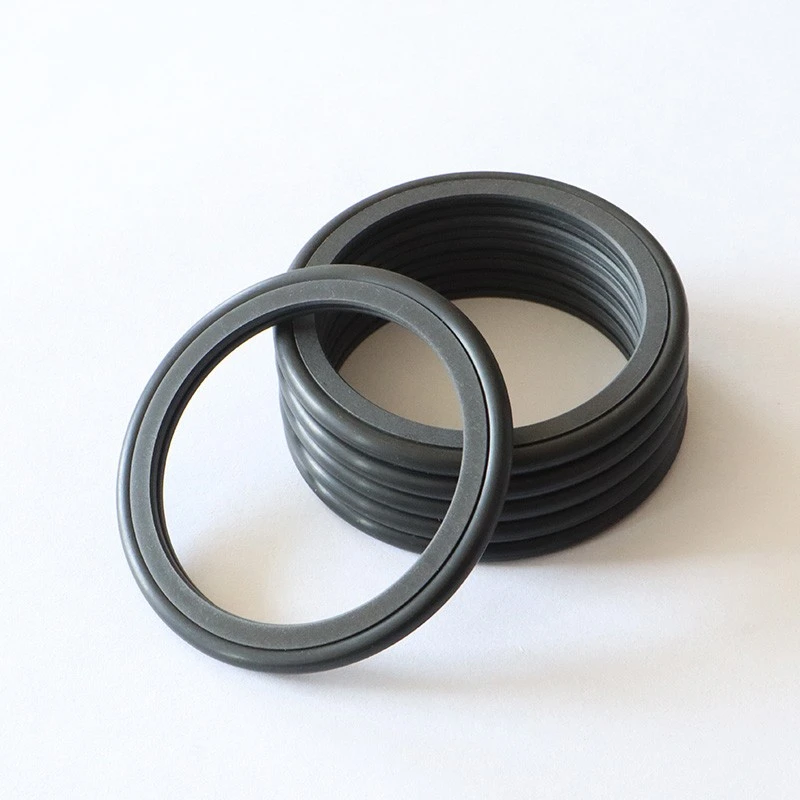

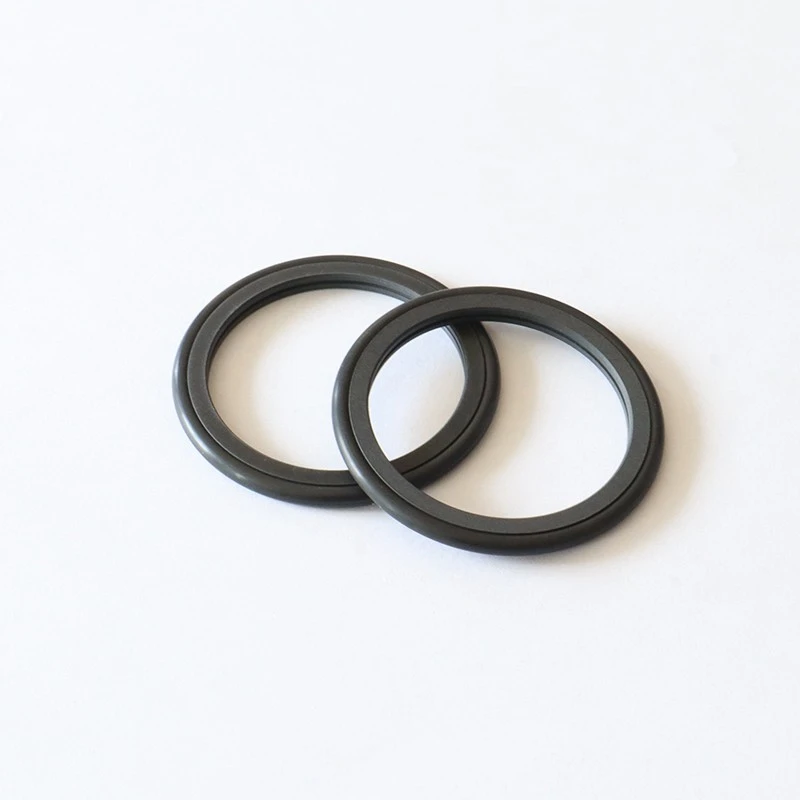

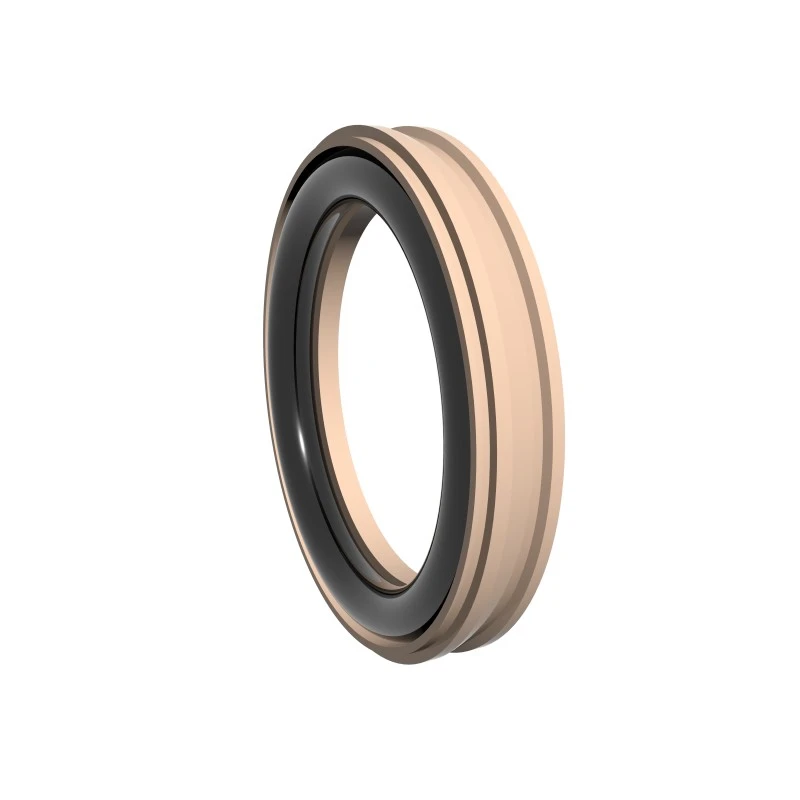

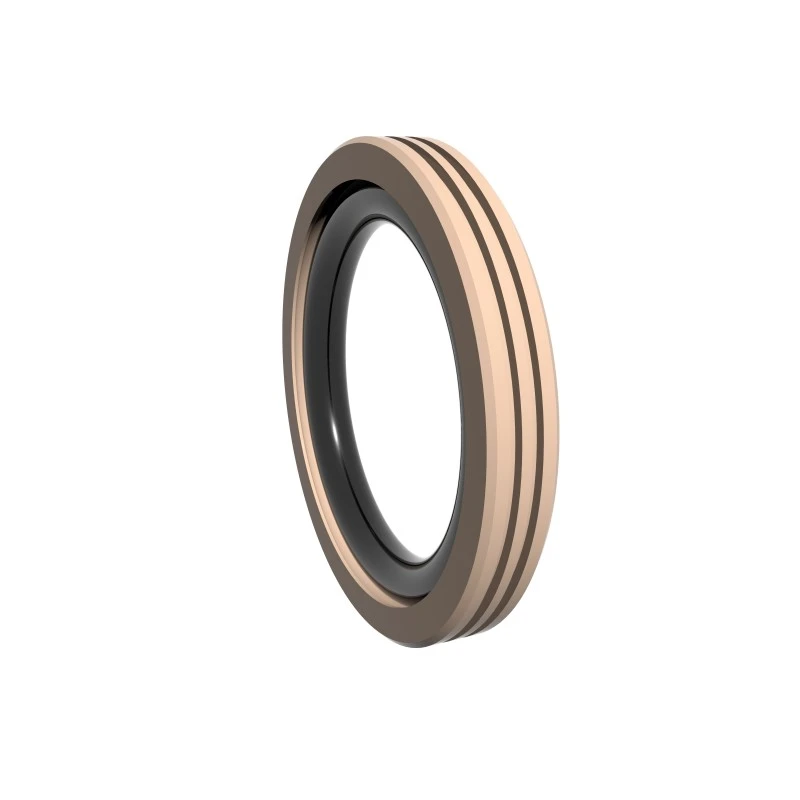

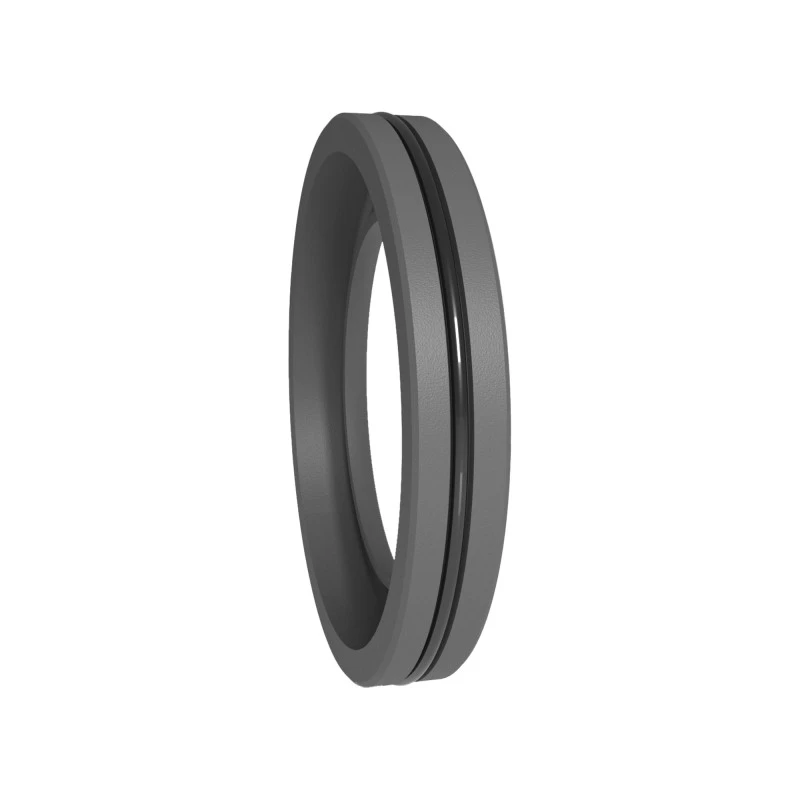

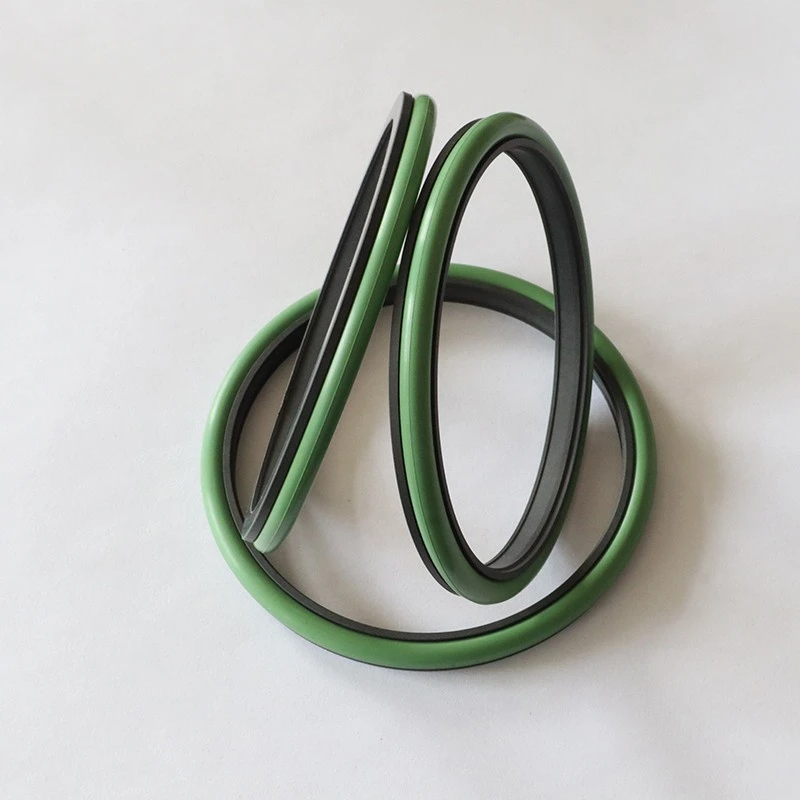

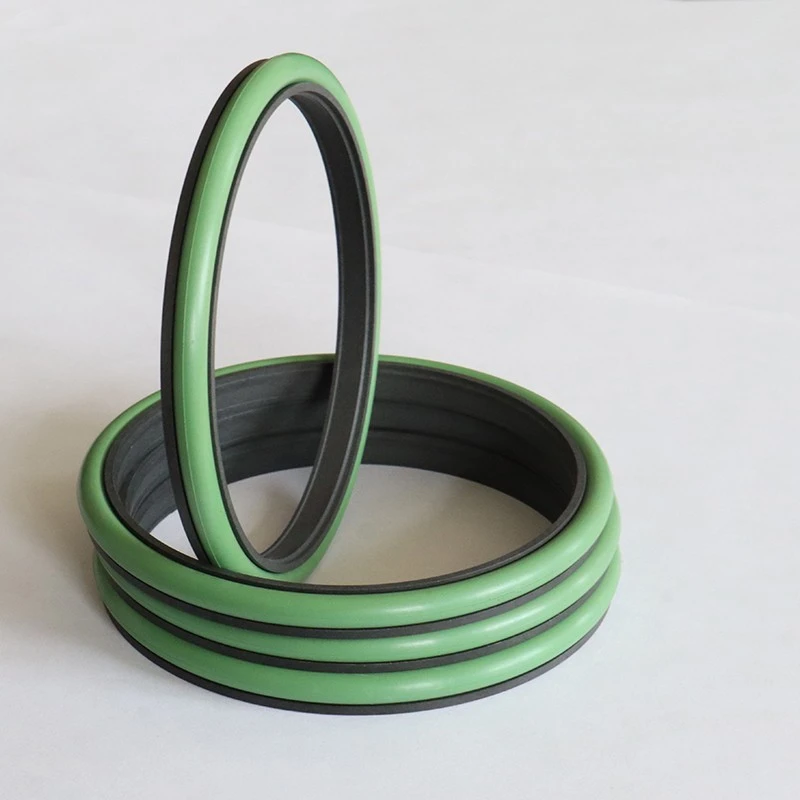

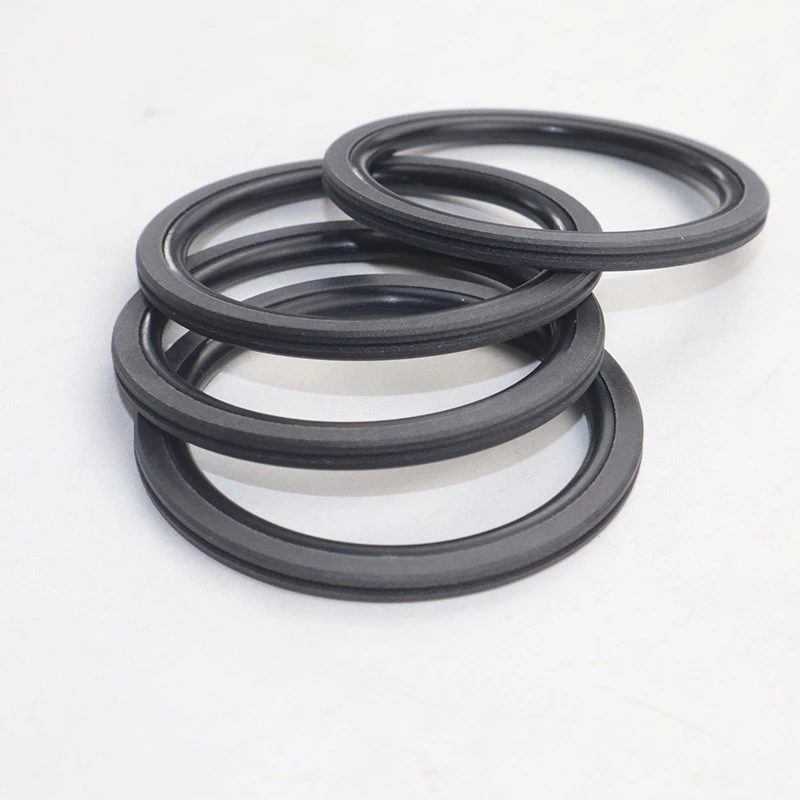

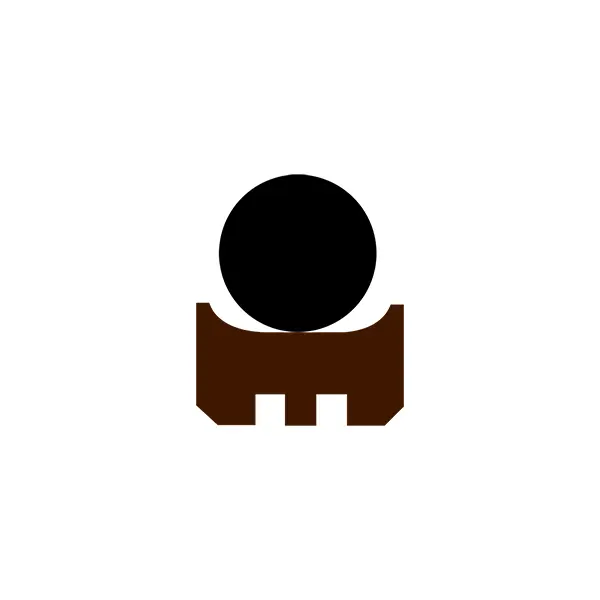

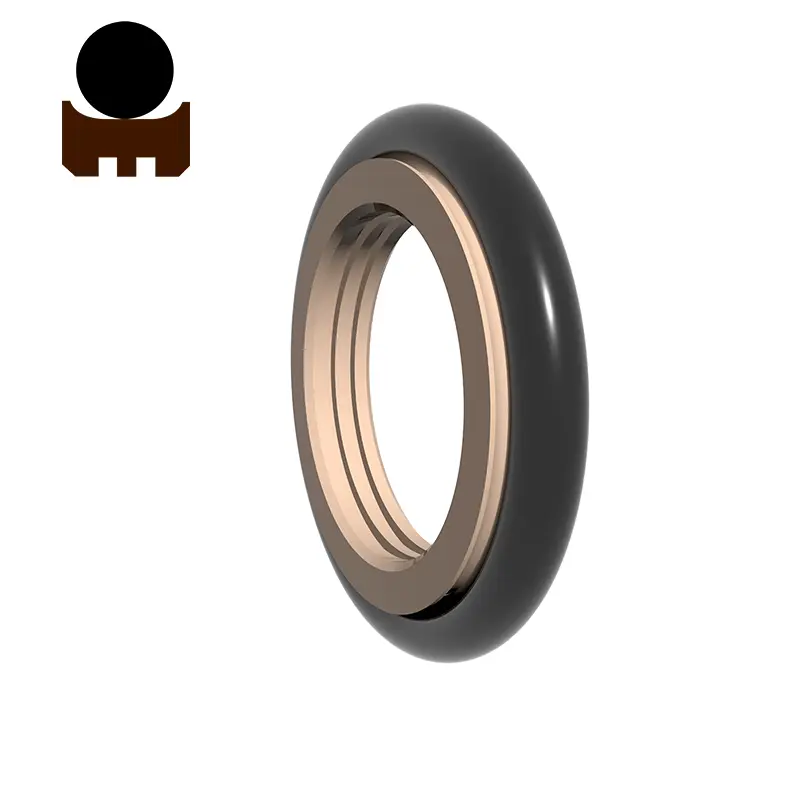

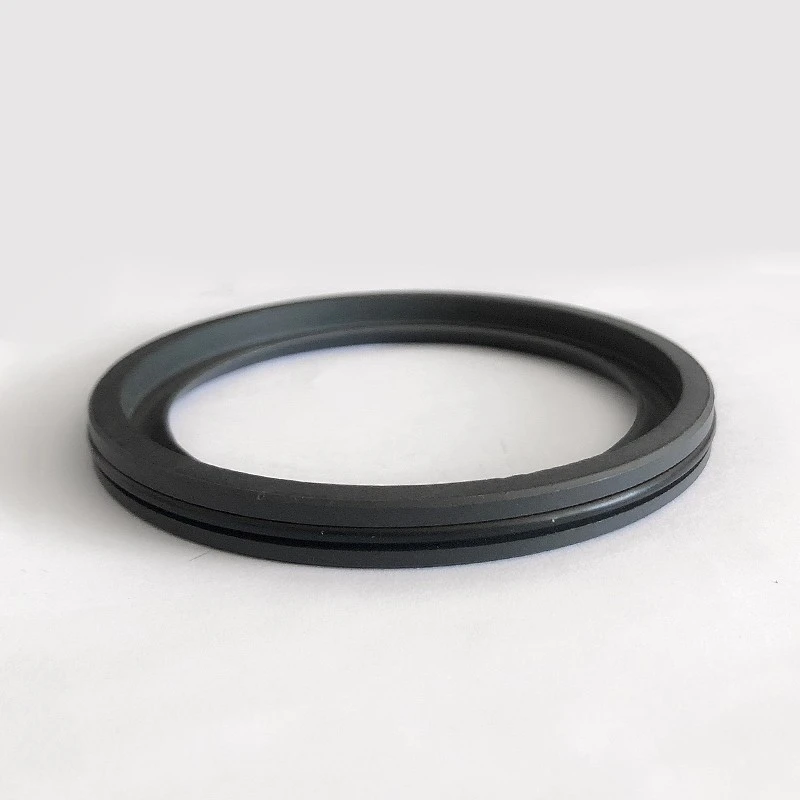

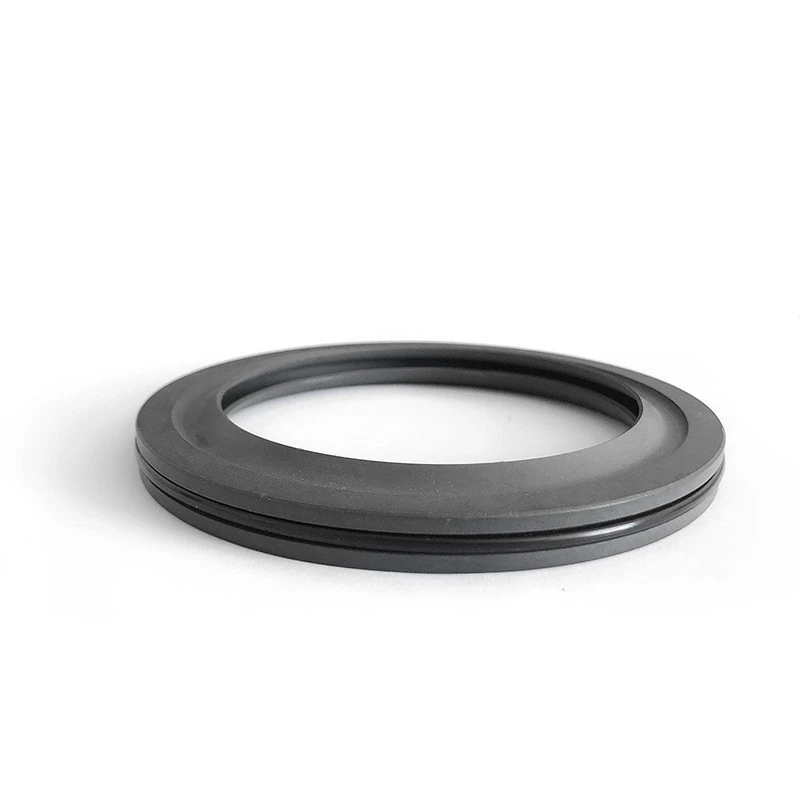

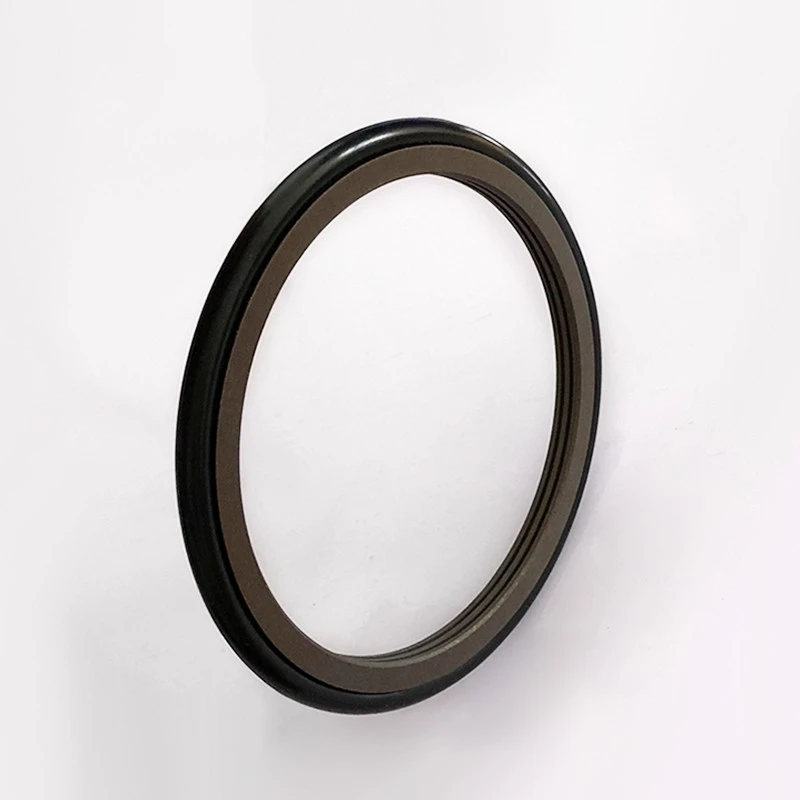

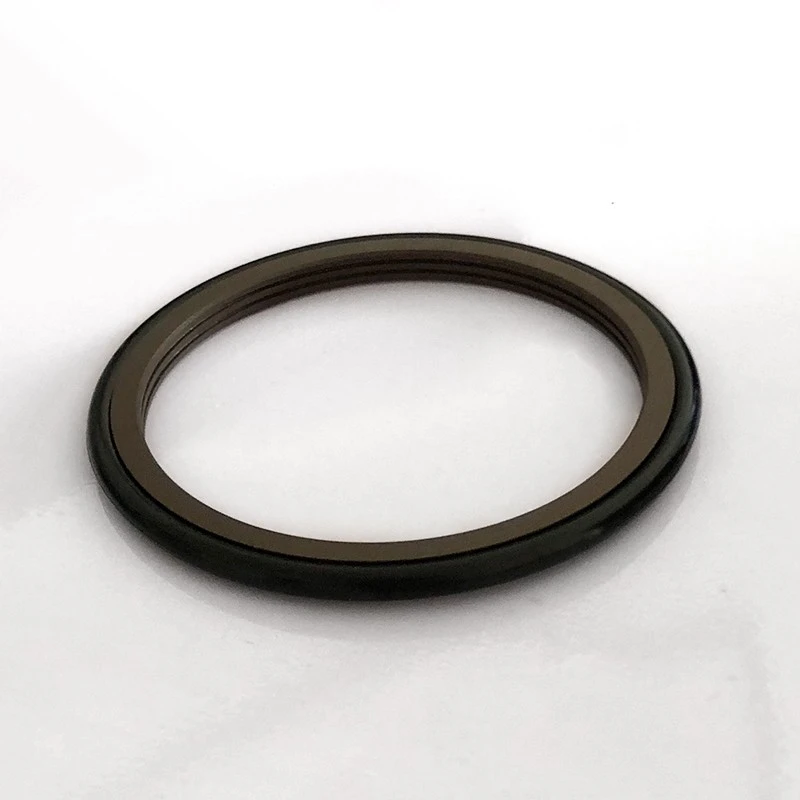

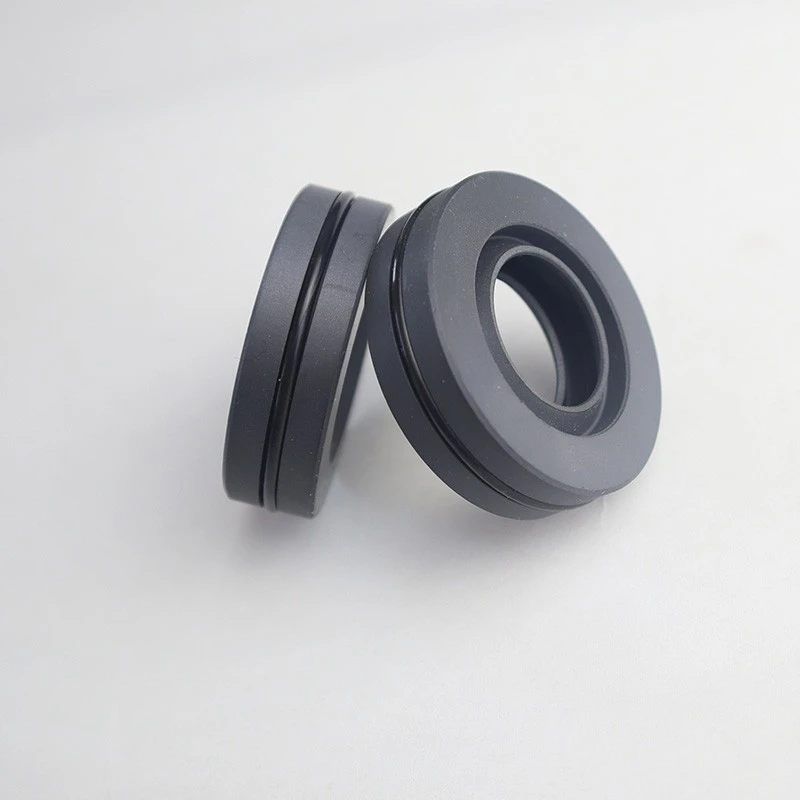

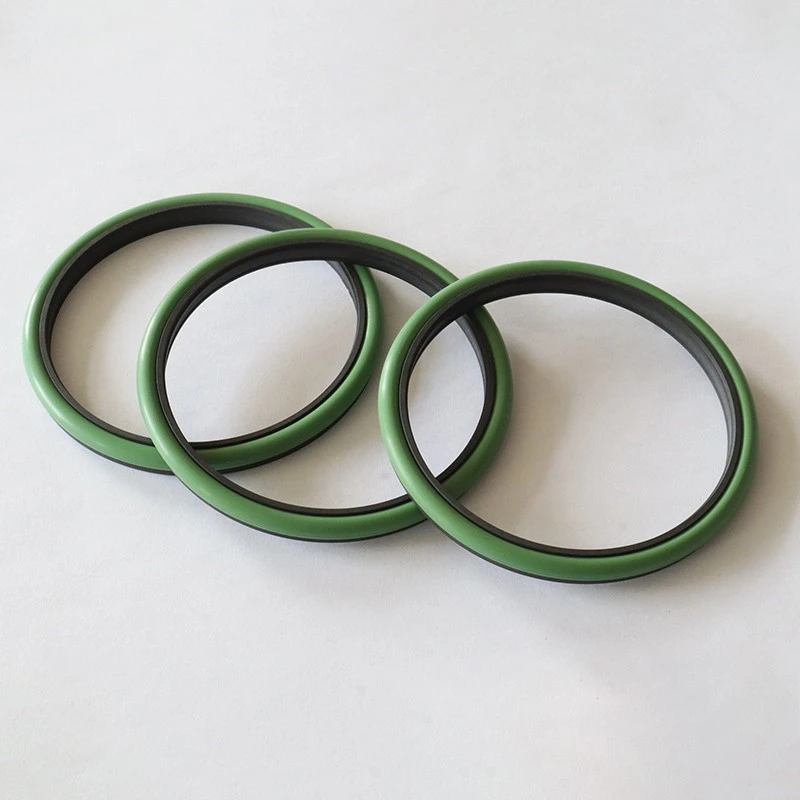

Серията RC2052 и RC2054 са оборудвани с квадратни уплътнителни пръстени с канали за съхранение на масло, които са подходящи за хидравлично ротационно двупосочно уплътняване. Структурата е компактна и поддържа среда за налягане на водата.

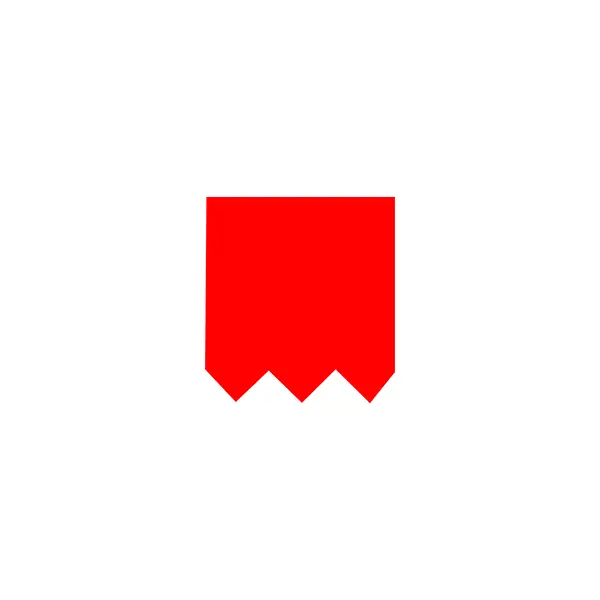

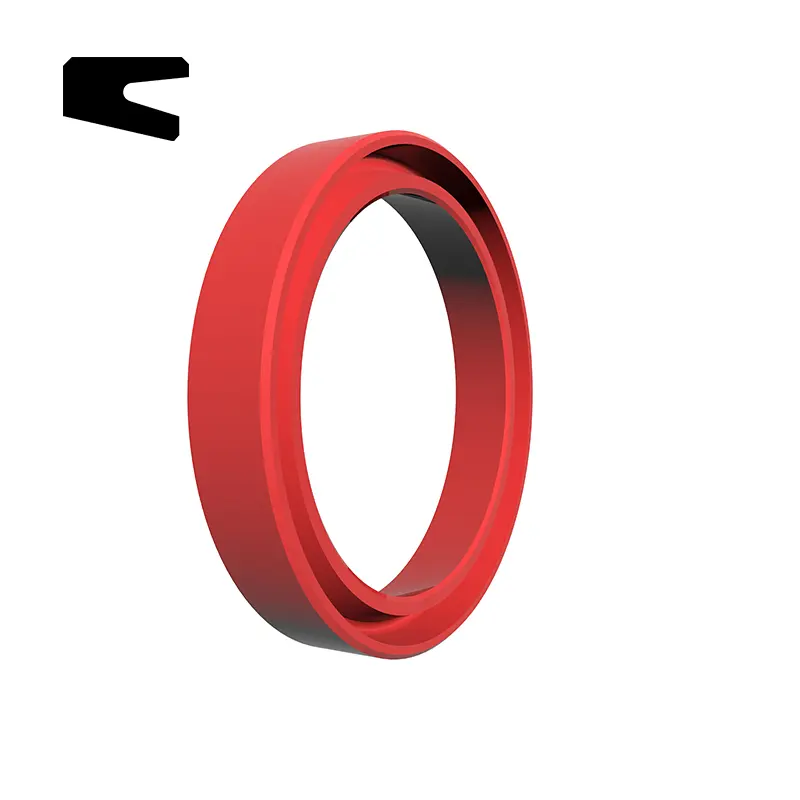

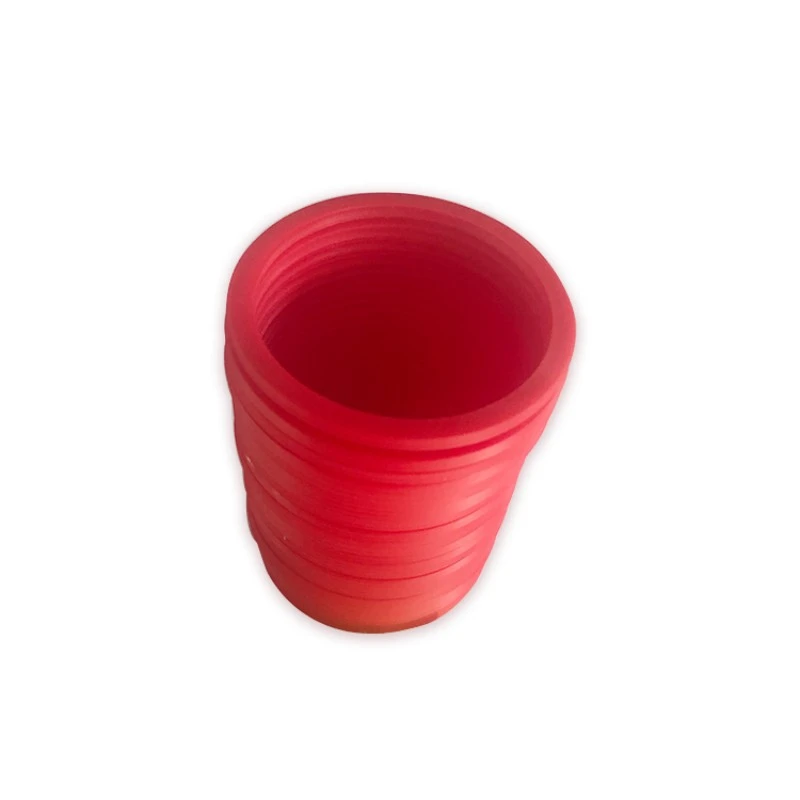

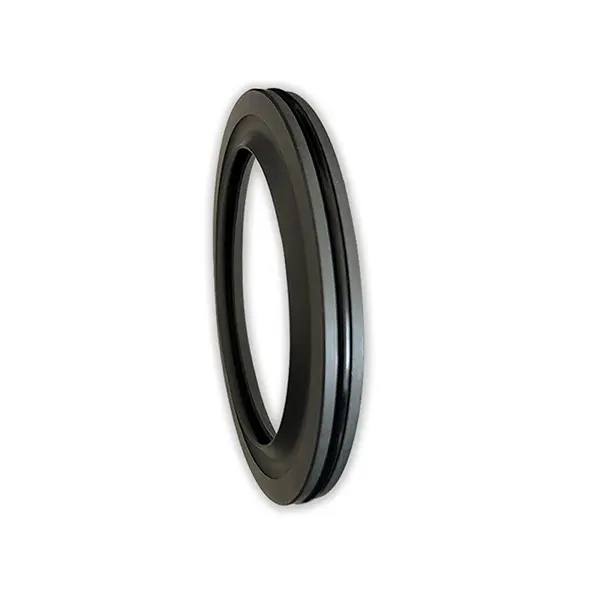

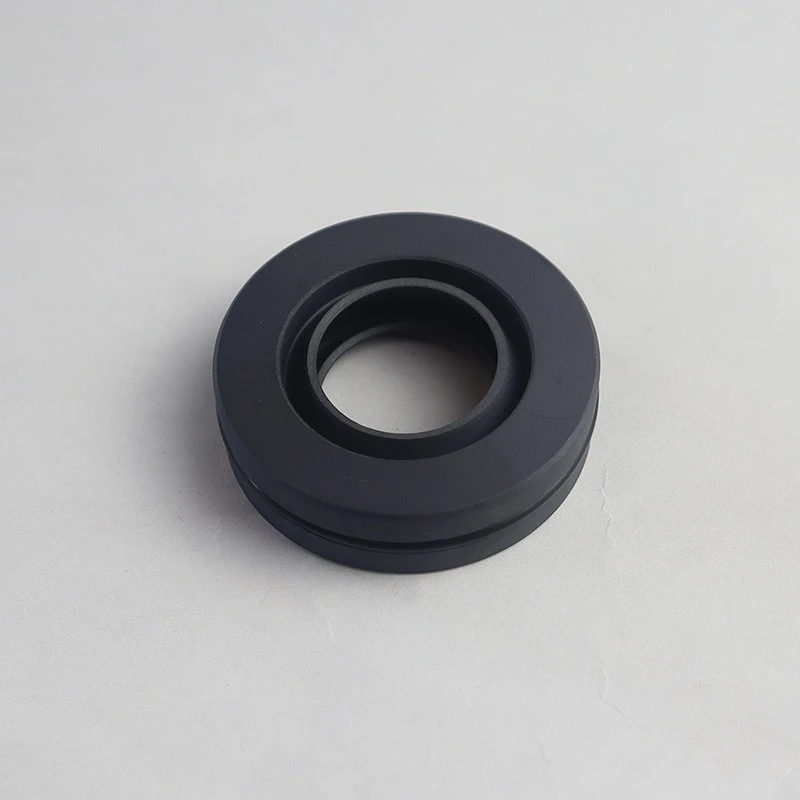

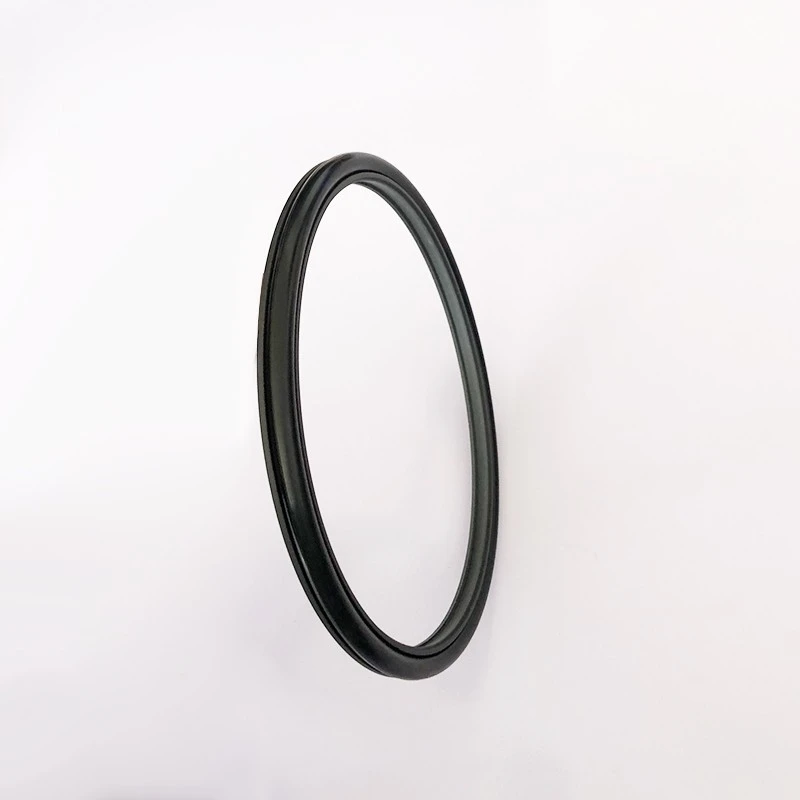

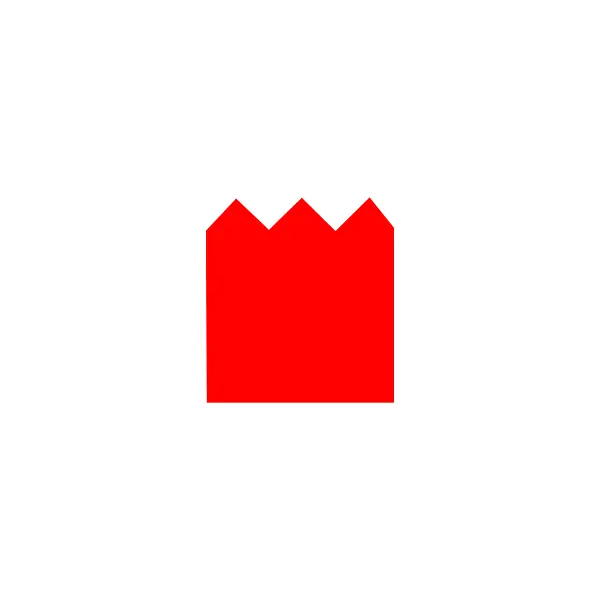

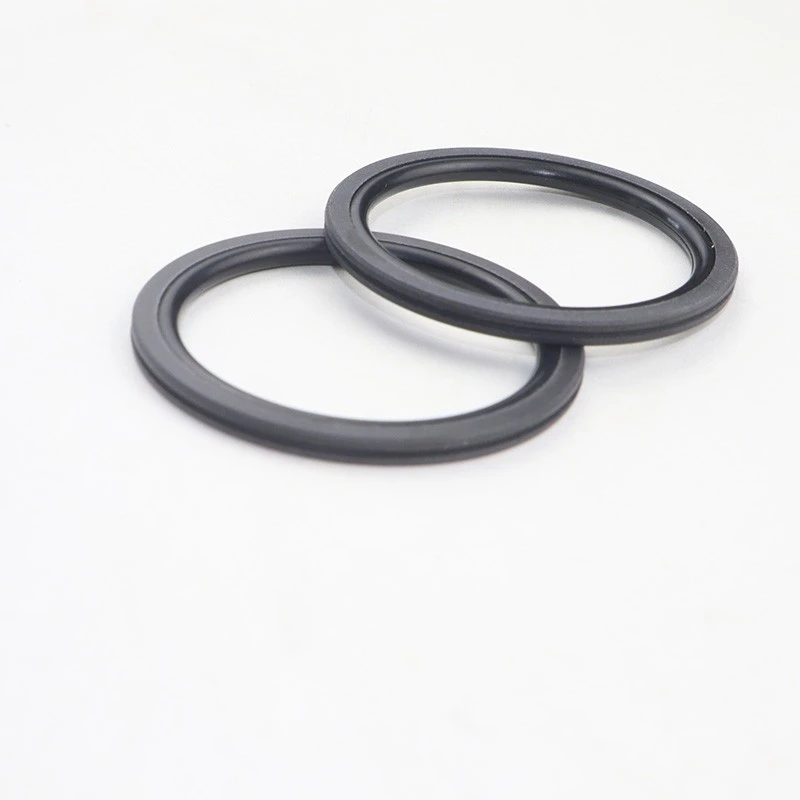

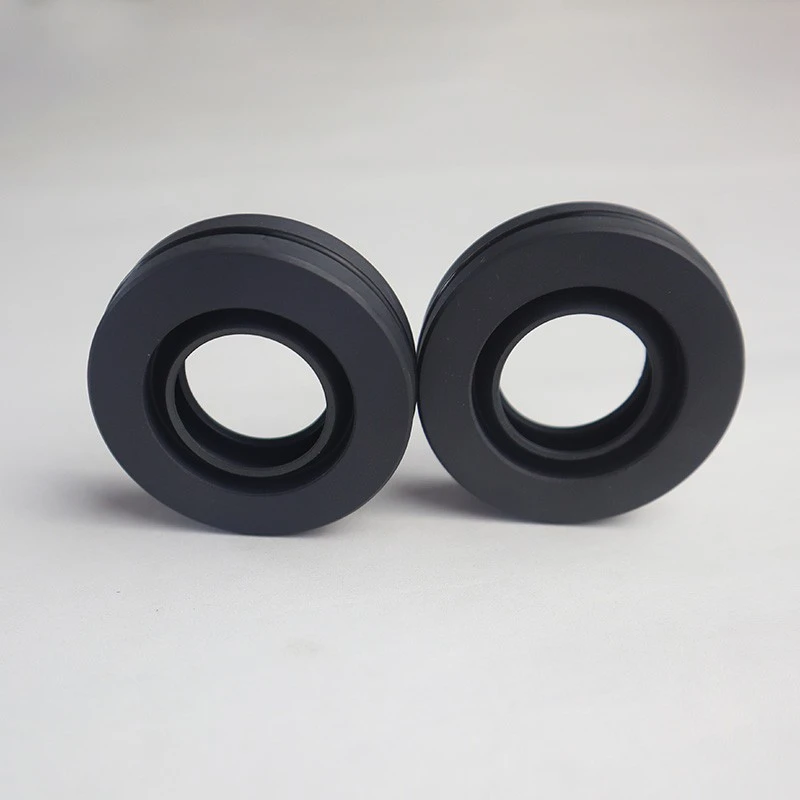

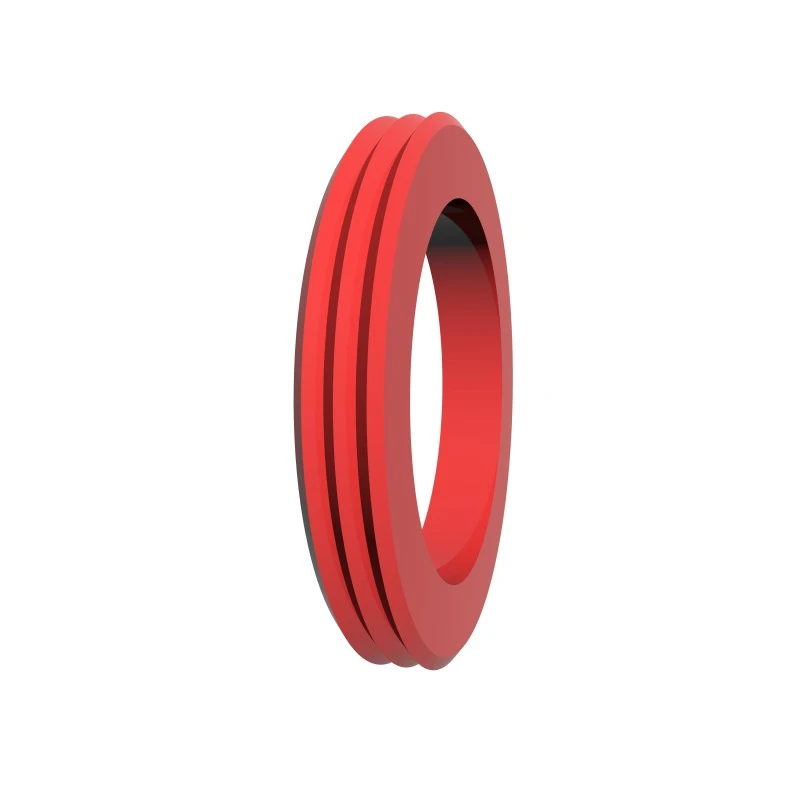

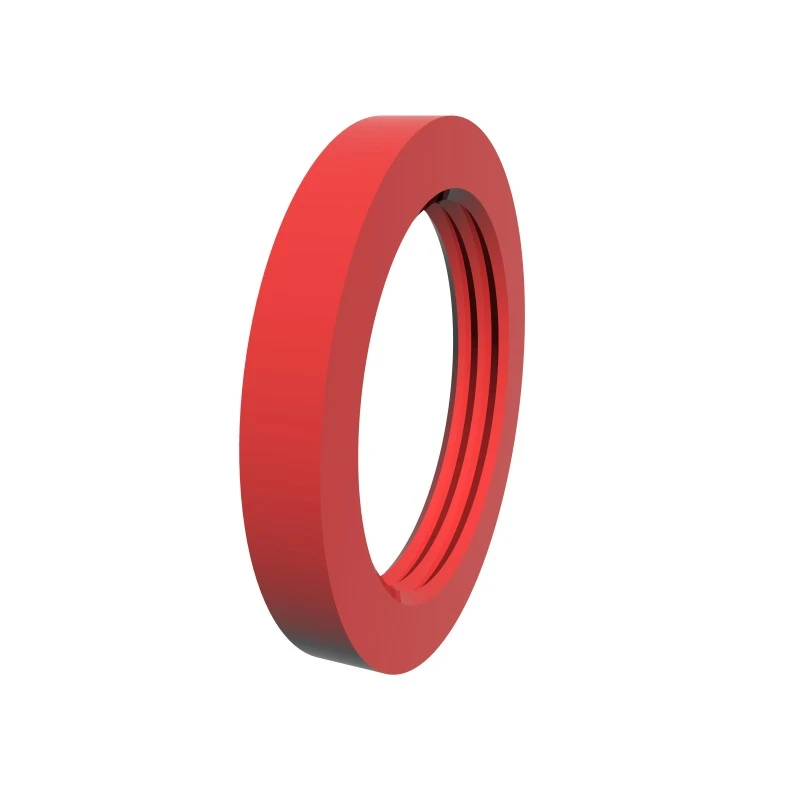

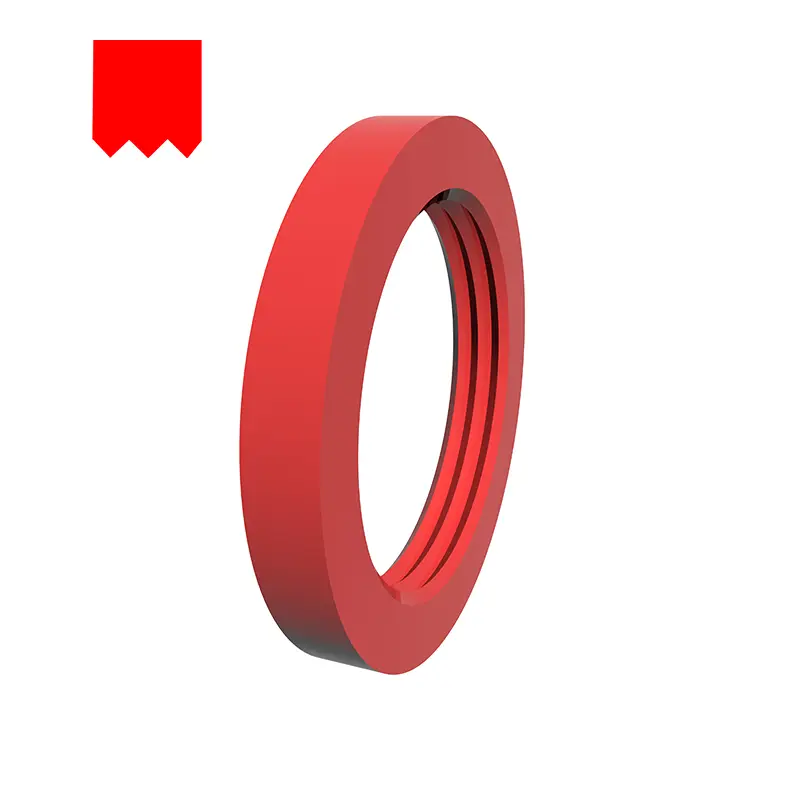

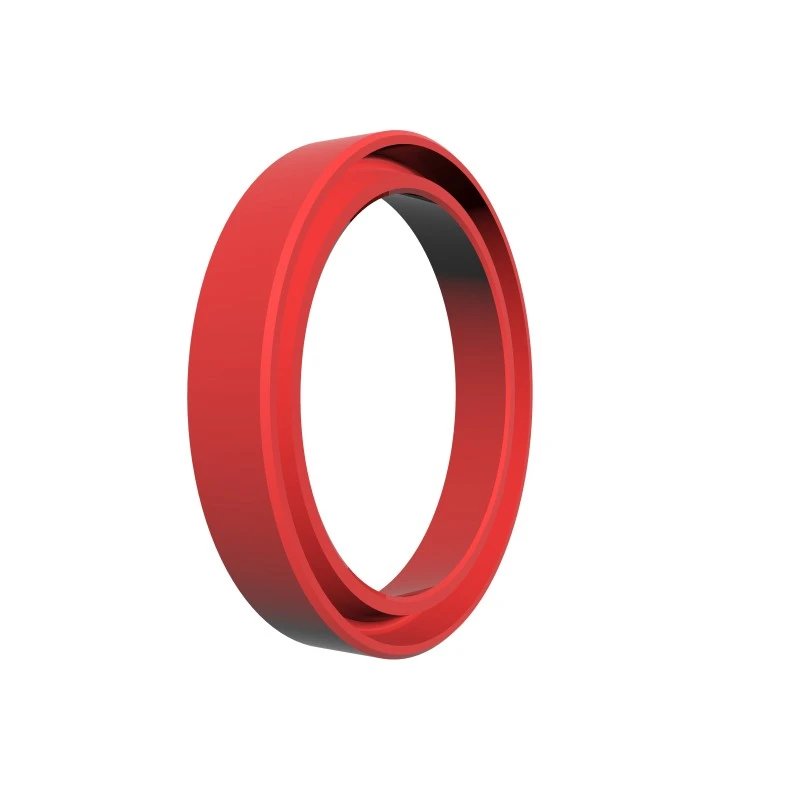

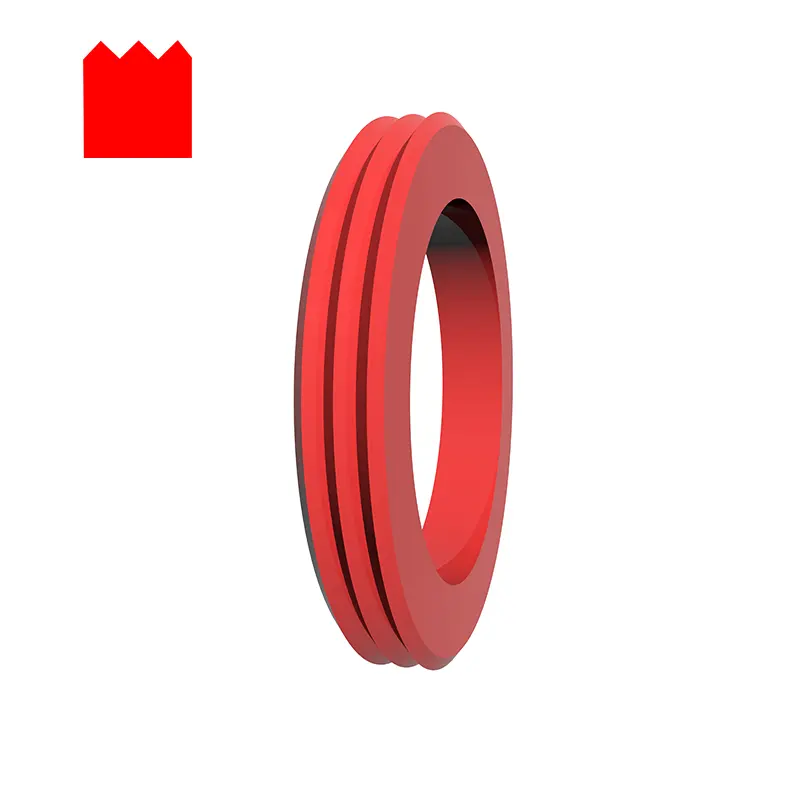

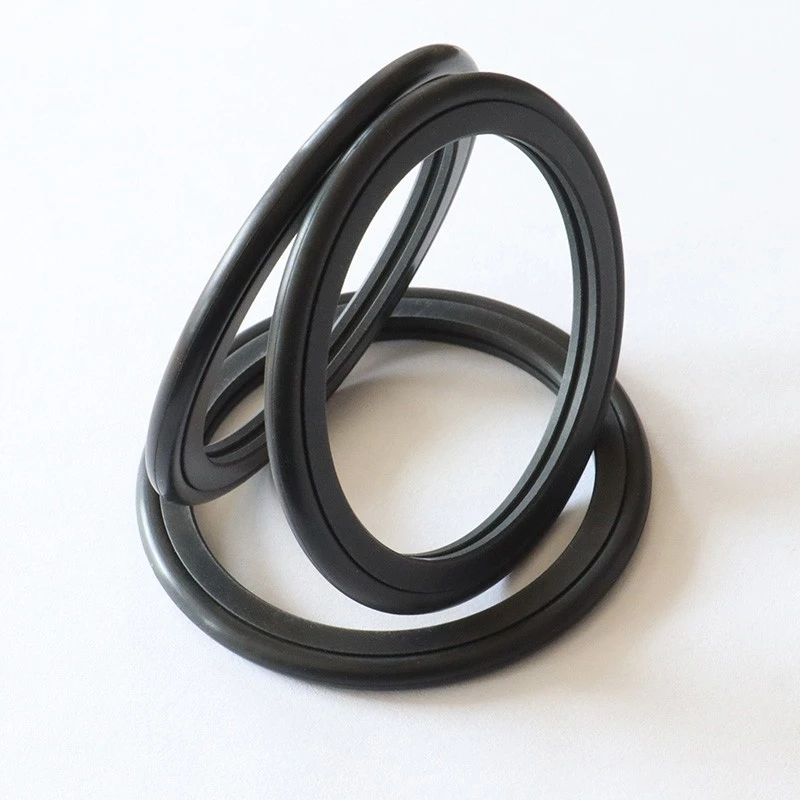

Серията RCX17 и RCX18 са изработени от високоефективни PU материали, със зъби на дизайн на напречно сечение за лесна инсталация. Те са подходящи за въртящ се вал и уплътняване на въртящия се отвор, а дизайнът на канала е взаимозаменяем.

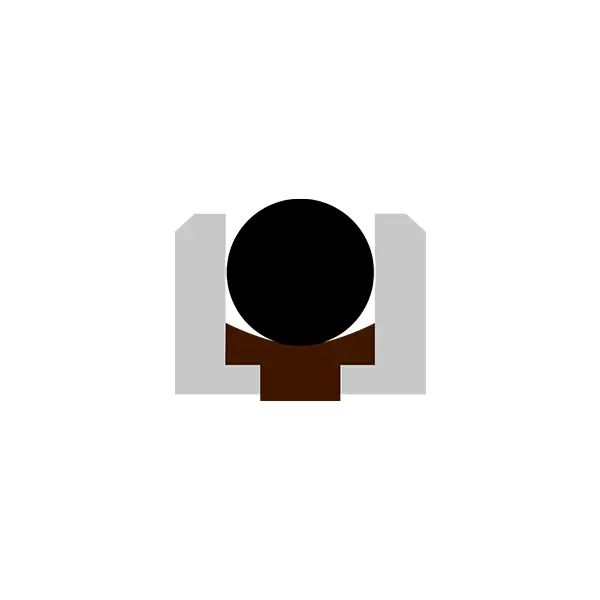

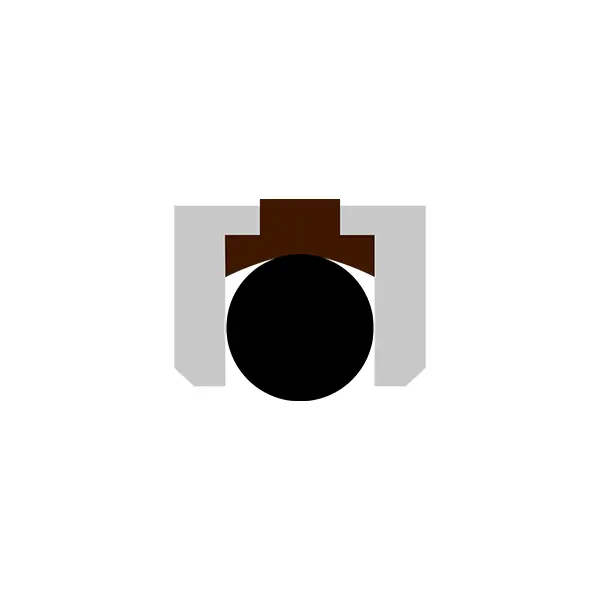

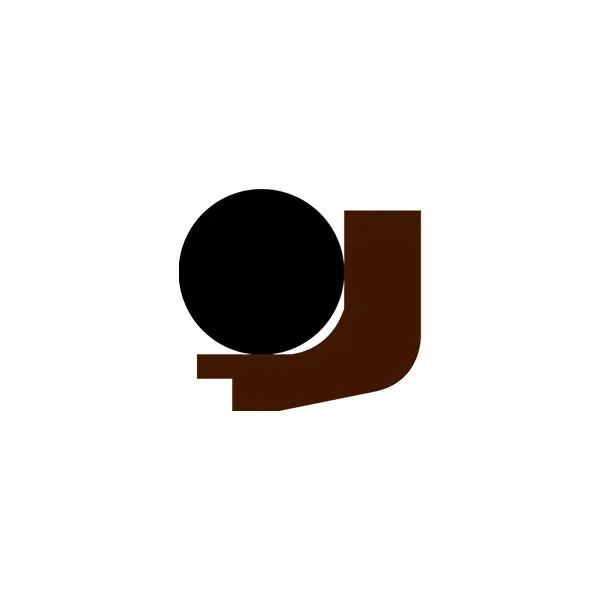

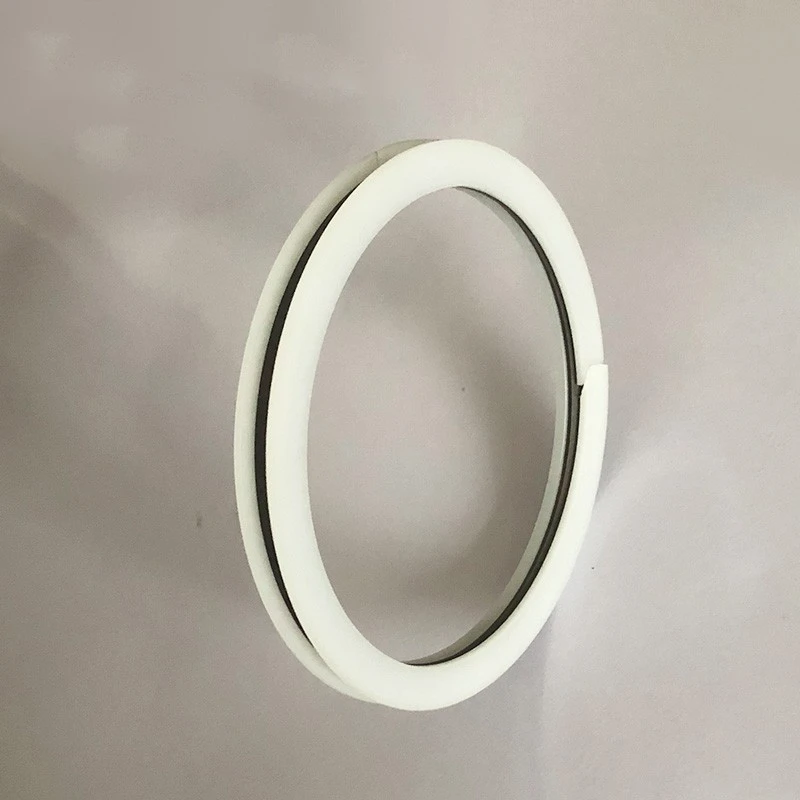

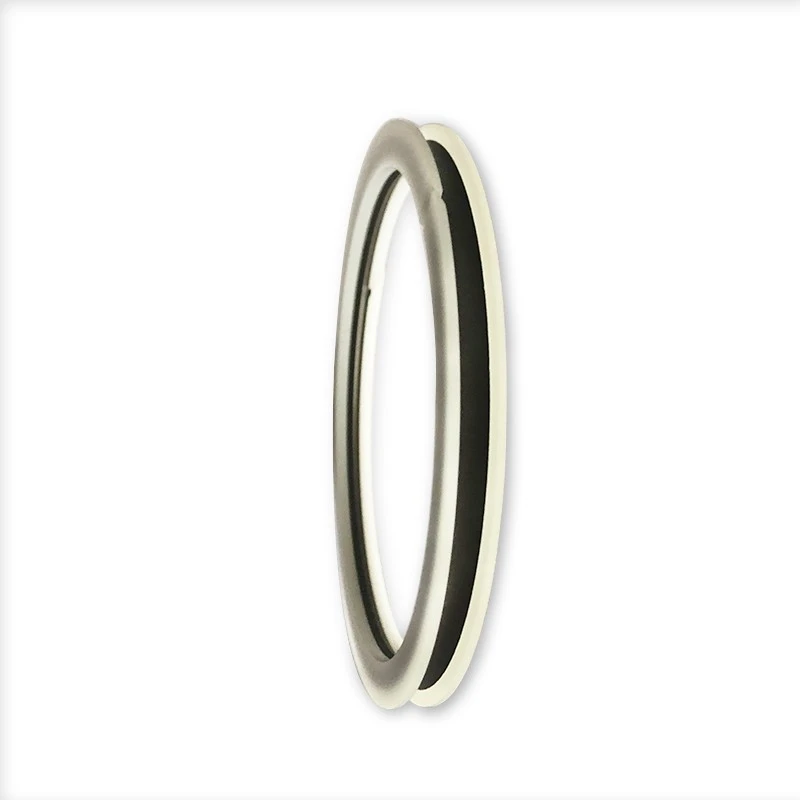

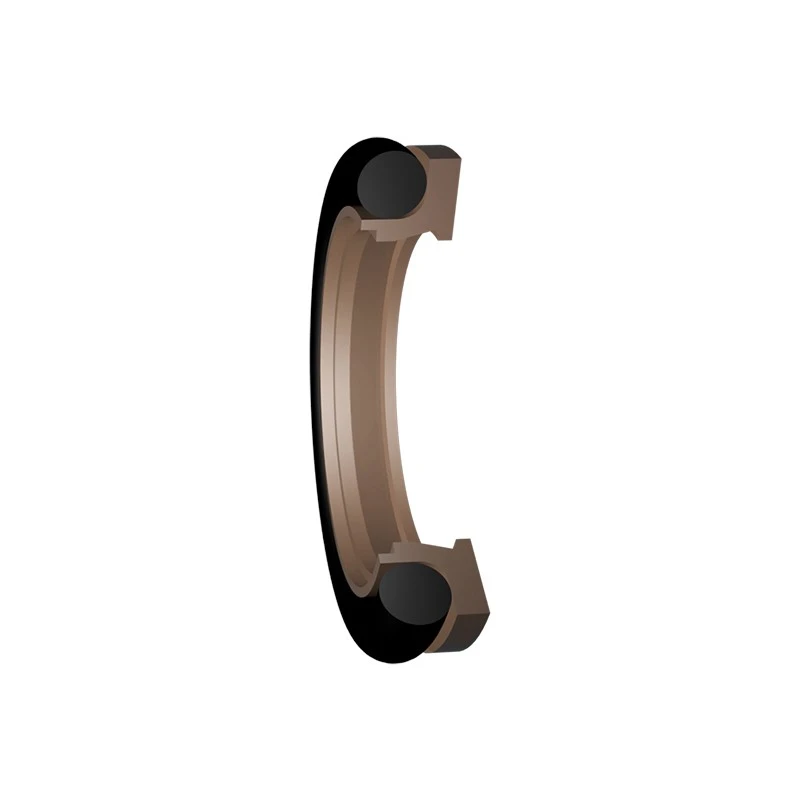

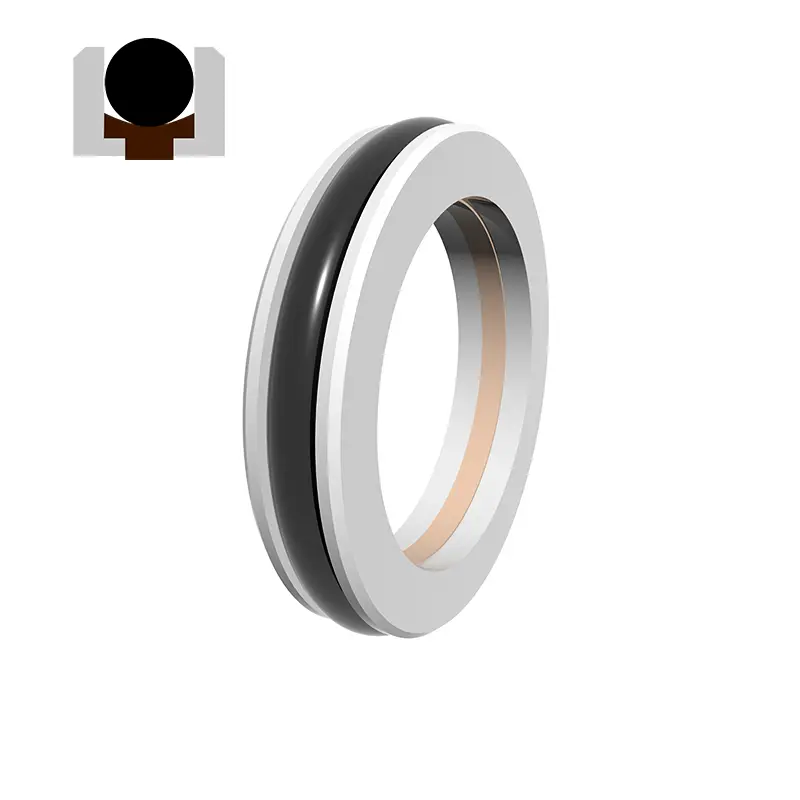

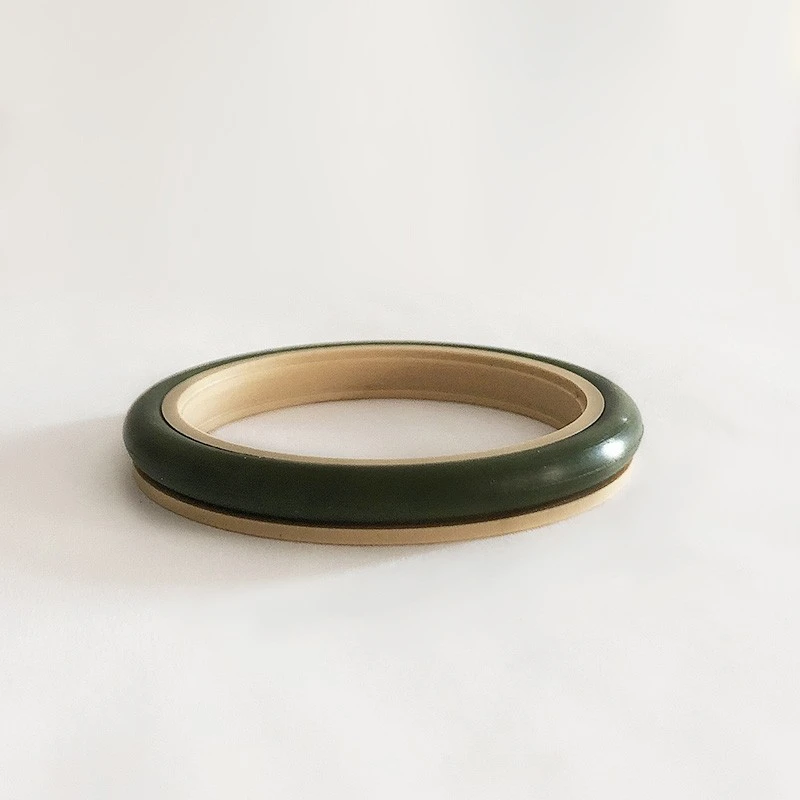

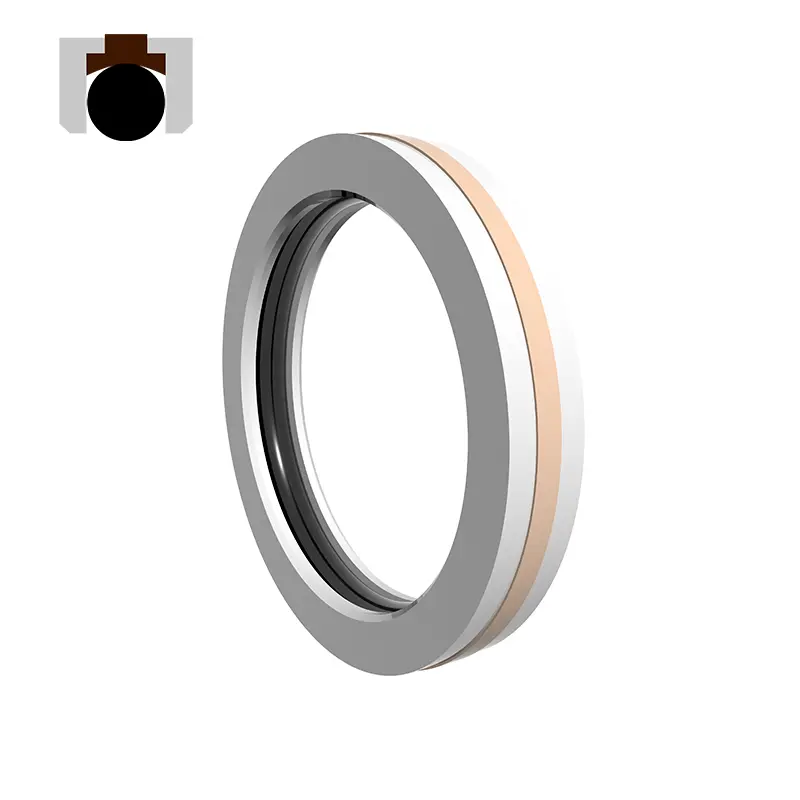

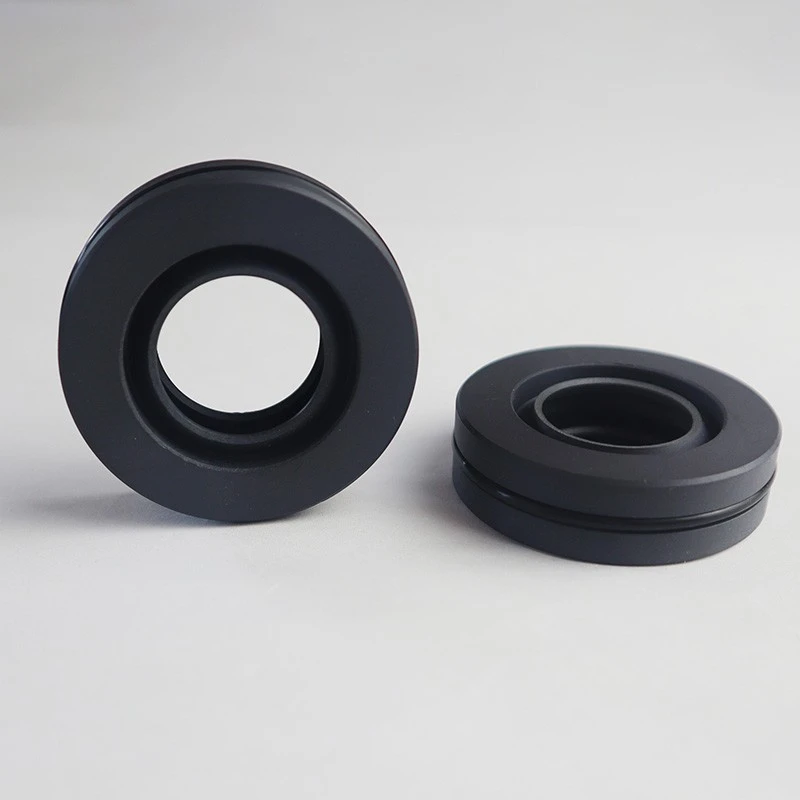

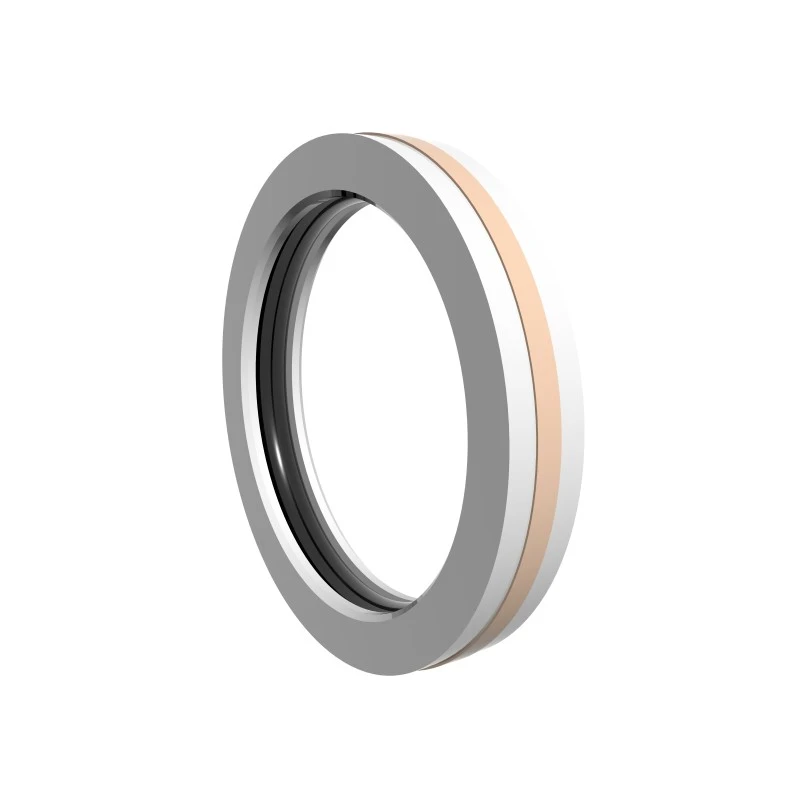

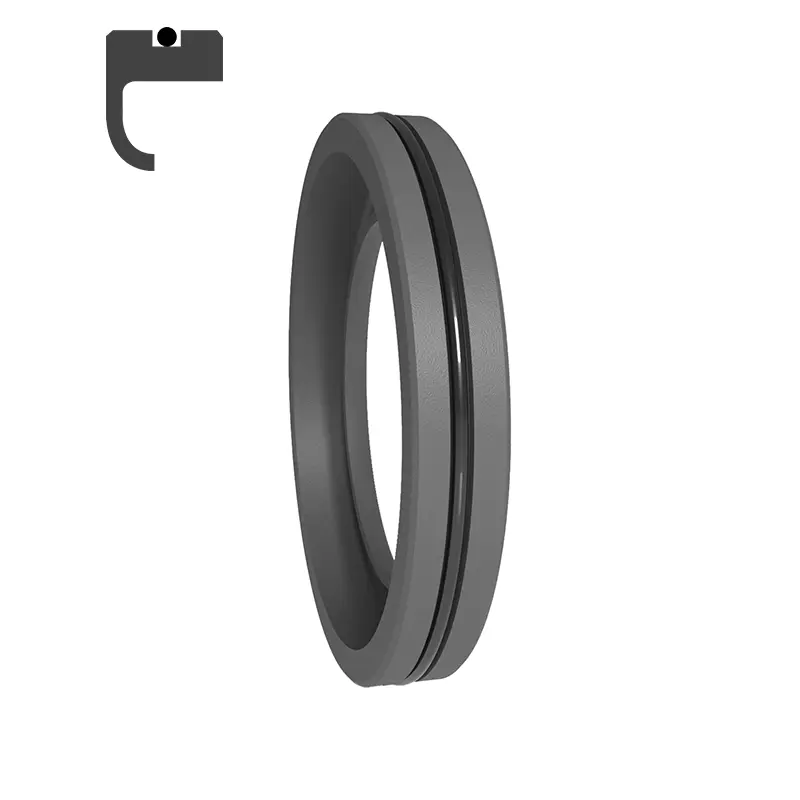

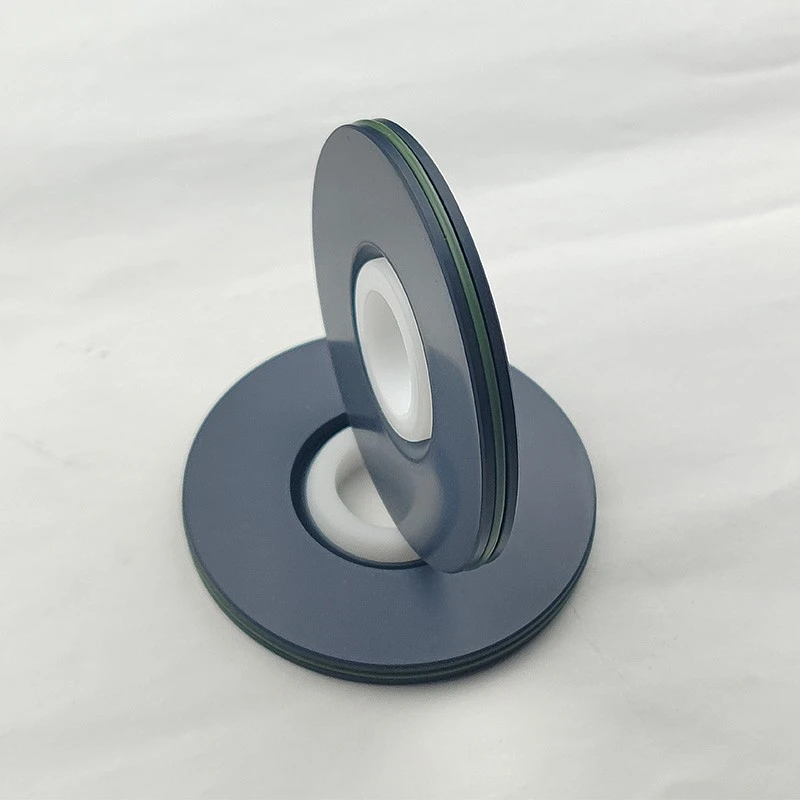

Серията RDI и RDA са съставени от PTFE уплътняващи пръстени, L-образни пластмасови поддържащи пръстени и О-пръстени, които са подходящи за високо налягане, нискоскоростно, въртящо се двупосочно уплътняване, устойчивост на високо налягане, ниско триене и дълъг живот.

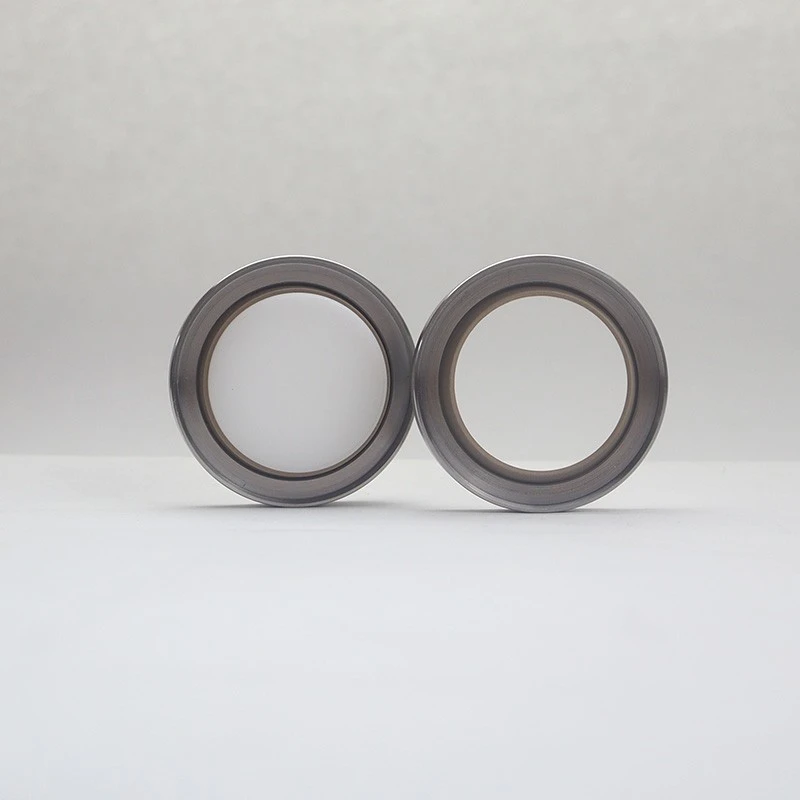

Печалството на PTFE Series PTFE серията съдържа метален скелет и уплътнителна устна PTFE, която е подходяща за сложни условия на труд.

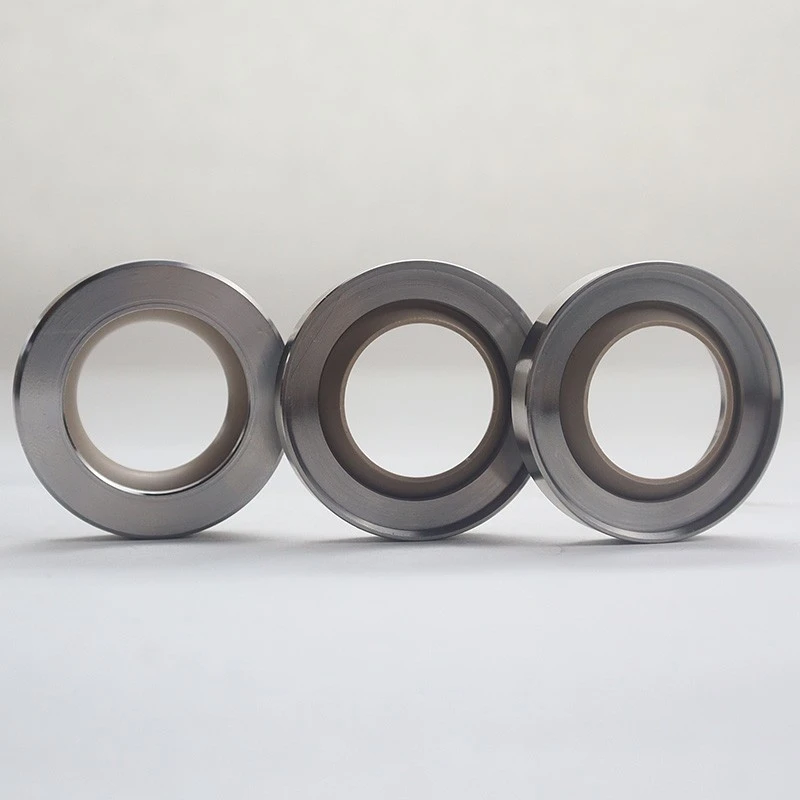

Full PTFE маслено уплътнение на серията RC2057 е предназначен за специални случаи, които традиционните маслени уплътнения не могат да отговарят.

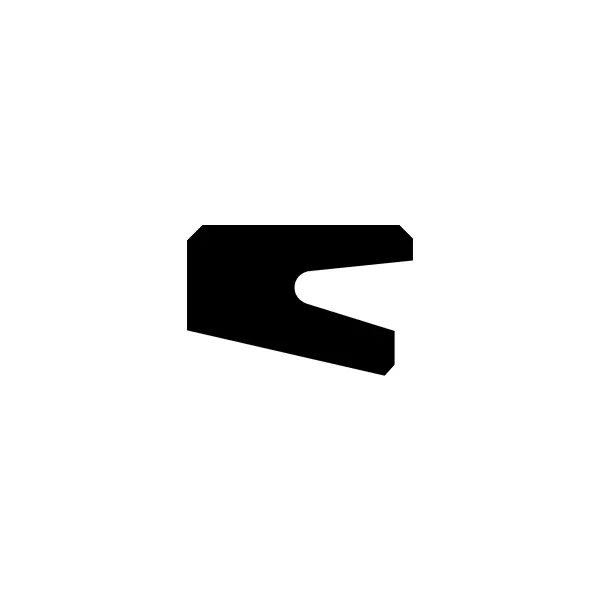

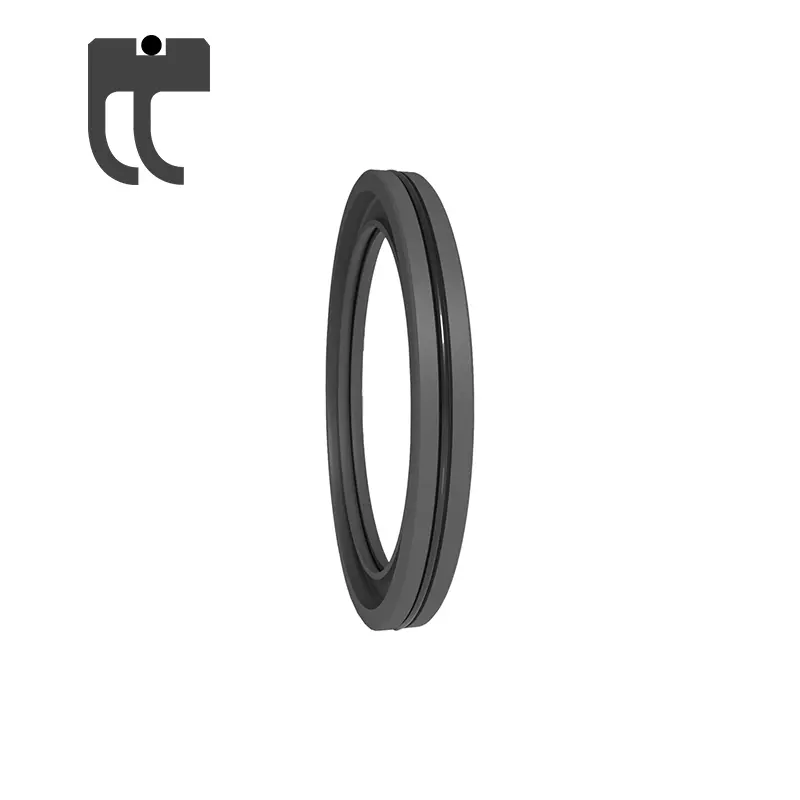

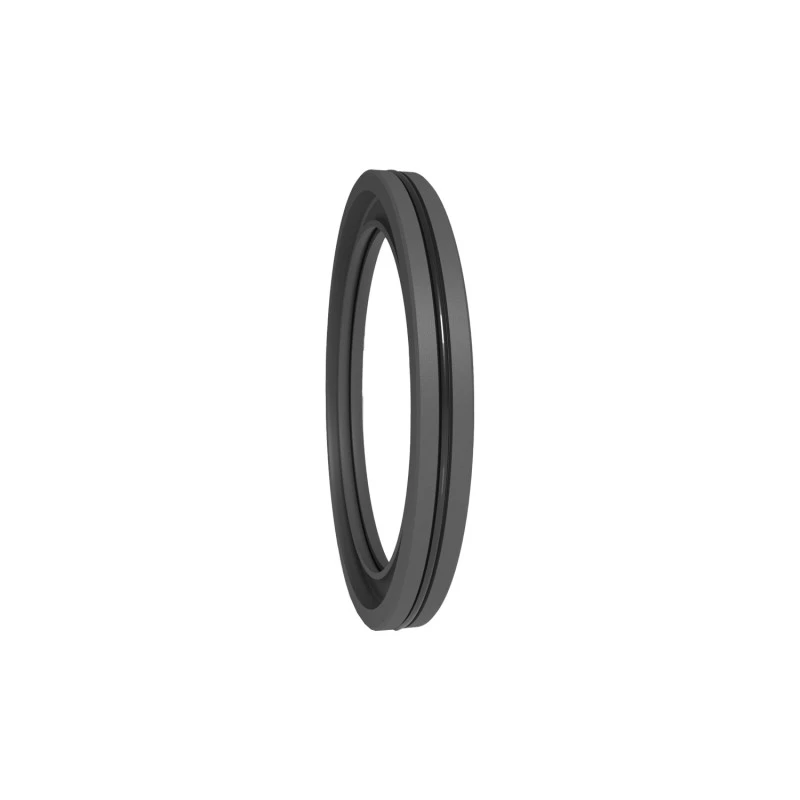

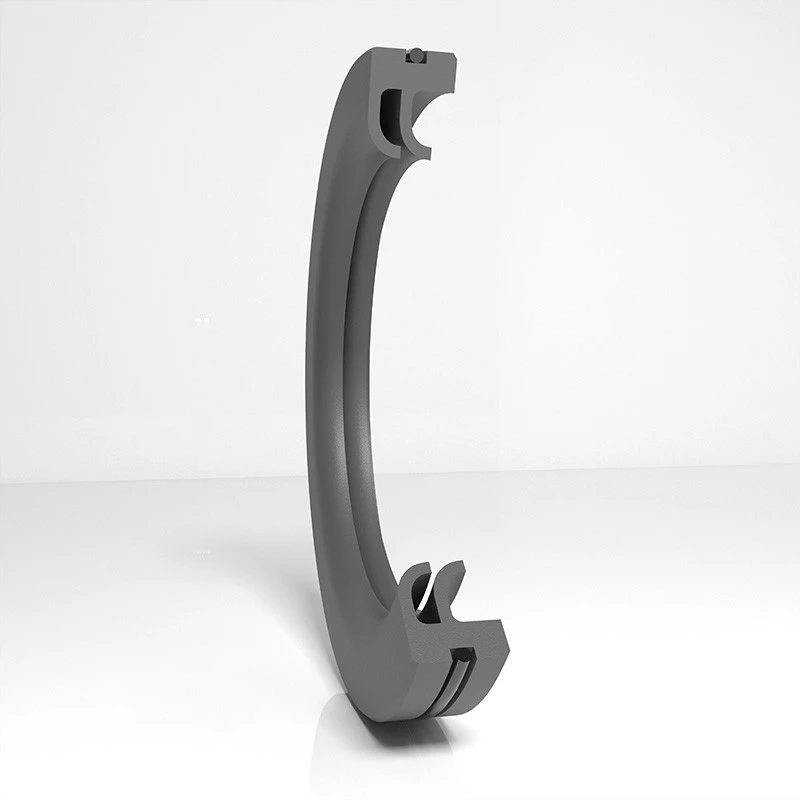

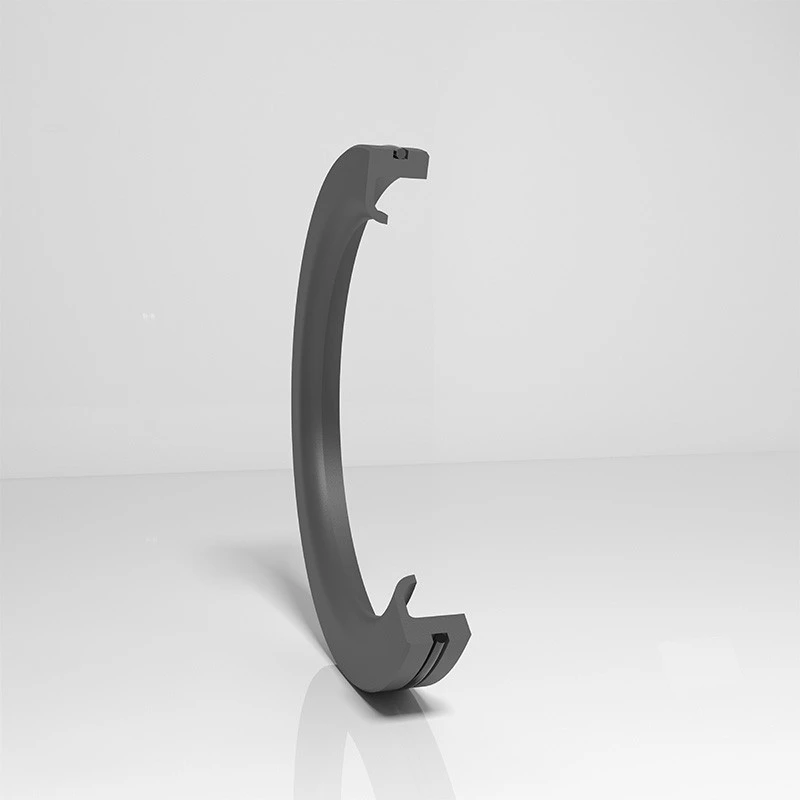

Серията RC2065 осигурява еднопосочно уплътнение на налягане за въртящи се валове, с проста структура и лесна инсталация. Материалите могат да бъдат нитрилна каучук (NBR) или флуороруб (FKM).
Различните уплътнения на Ruichen Seal имат характеристиките на високия живот, ниско триене, отлично уплътняване и компактна структура. Те се използват широко в хидравлични системи, пневматично оборудване, оборудване за налягане на водата, въртящи се машини и индустриално оборудване с високо налягане и др.
Характеристики и приложения на продукта:
Характеристики на продукта:
Дълъг живот: Висококачествените материали и структурният дизайн разширяват експлоатационния живот.
Ниско триене: PTFE и PU материали намаляват течащата устойчивост и подобряват ефективността.
Добро уплътняване: Специален дизайн на резервоара за съхранение на устни и масло гарантира отлични показатели за уплътняване.
Компактна структура: Малко пространство, подходящ за различни инсталационни среди.
Широко приложим: Подходящ за хидравлични, пневматични, водно налягане и високо налягане, висока скорост, ниска скорост и други условия на труд.
Области на кандидатстване:
Хидравлична система, пневматично оборудване, оборудване за водно налягане.
Въртящи се машини с високо налягане, оборудване с тежко натоварване с нисък скорост.
Промишлено оборудване, инженерни машини, автомобилни и аерокосмически и други полета.
Избор на материали:
1. Съответстващият материал на О-пръстена може да бъде избран: R01 нитрилен каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителния пръстен Материал: Стандартен материал PTFE4, други незадължителни материали PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Материал: HPU.

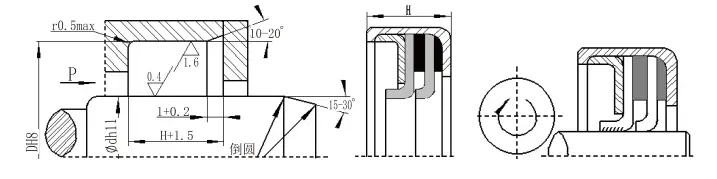

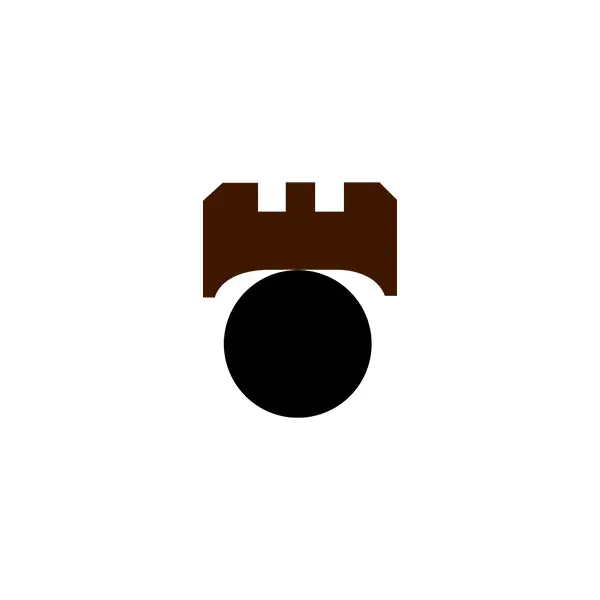

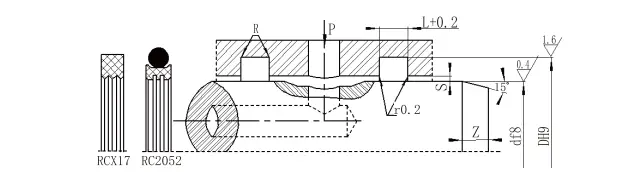

Структурна диаграма
Модел на поръчка RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL-Материален кодов ред Модел RCX17-80X91X4.2-HPU Модел-DXDXL-Материален код
Модел на поръчка RC2054-80x69x4.2-PTFE3-RO1 Model-D*D*L-материален код на код Модел RCX18-80X69X4.2-HPU модел-D*D*L-материален код

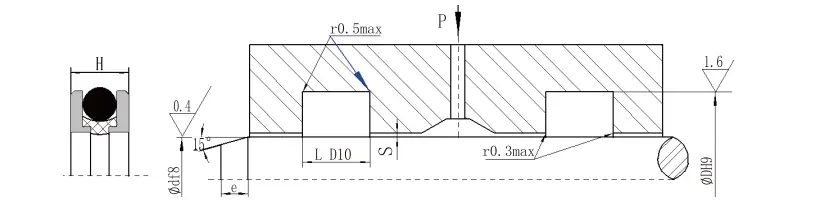

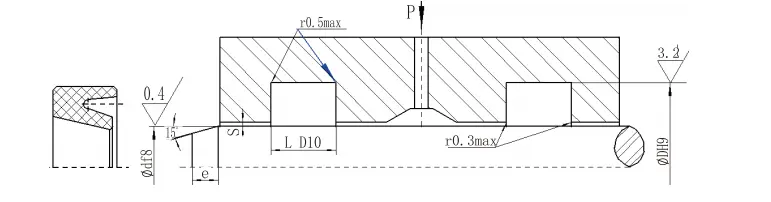

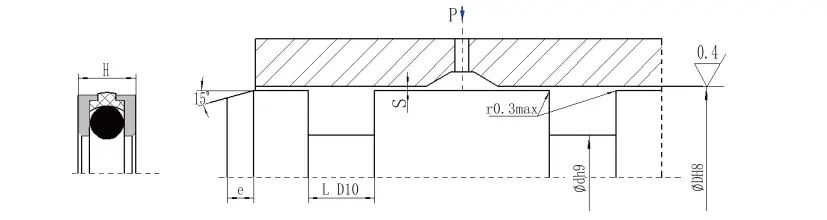

Размери за инсталиране на RDI
| df8 | DH9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0,45-0,35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0,55-0,45 |
| > 600 | Моля, консултирайте се с нашата компания | ||||
Дължина на фаска
| Диапазон на диаметър на пръта | Дължина на скоча E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Размери на инсталацията
| DH8 | DH9 | L D10 | H | Gap s | |
| 0-10MPA | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0,55-0,45 |
Дължина на фаска
| Диапазон на диаметър на пръта | Дължина на скоча E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

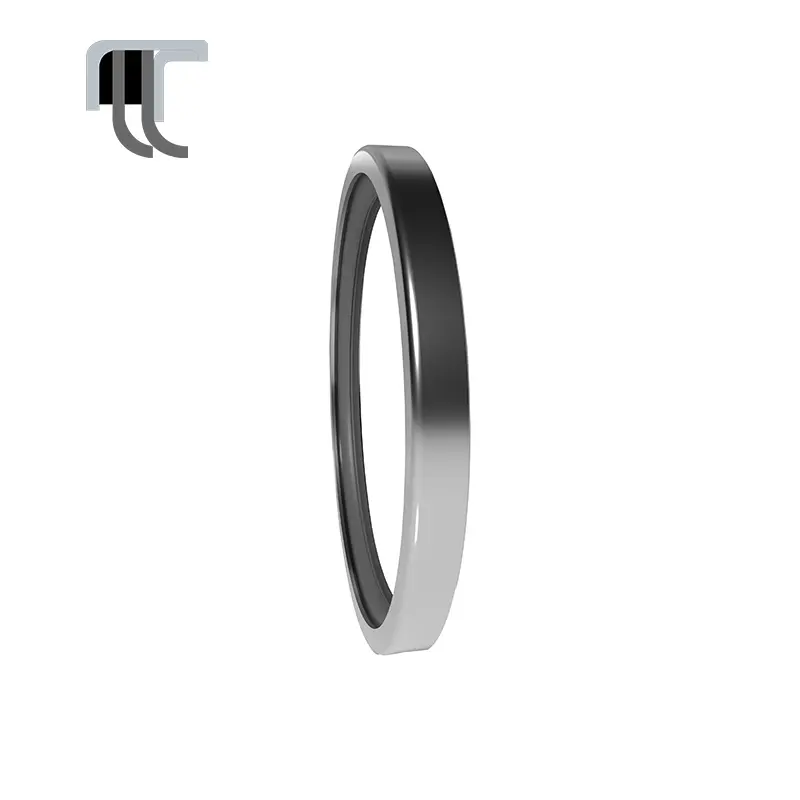

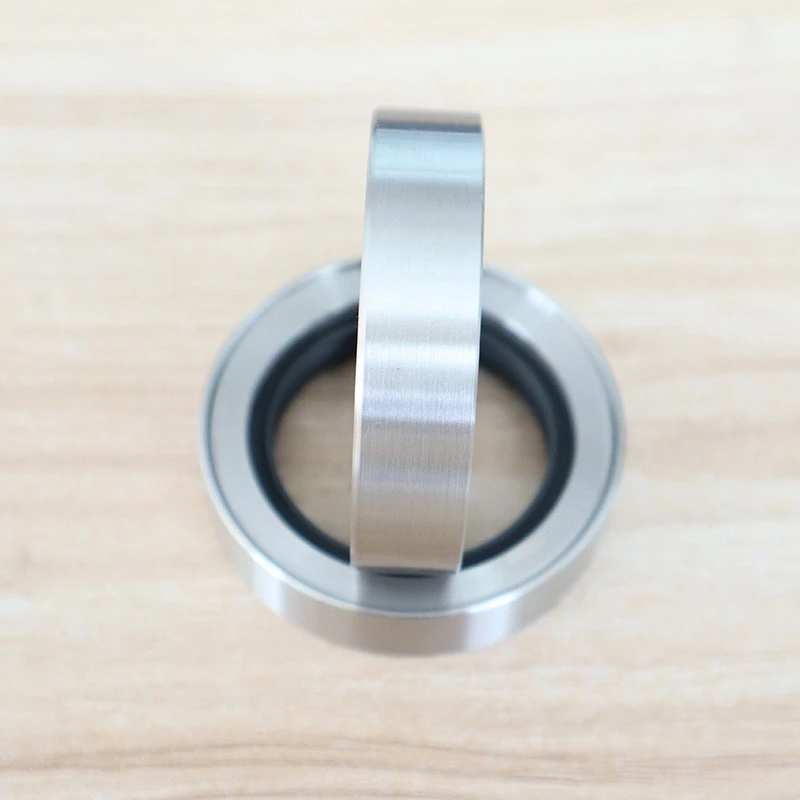

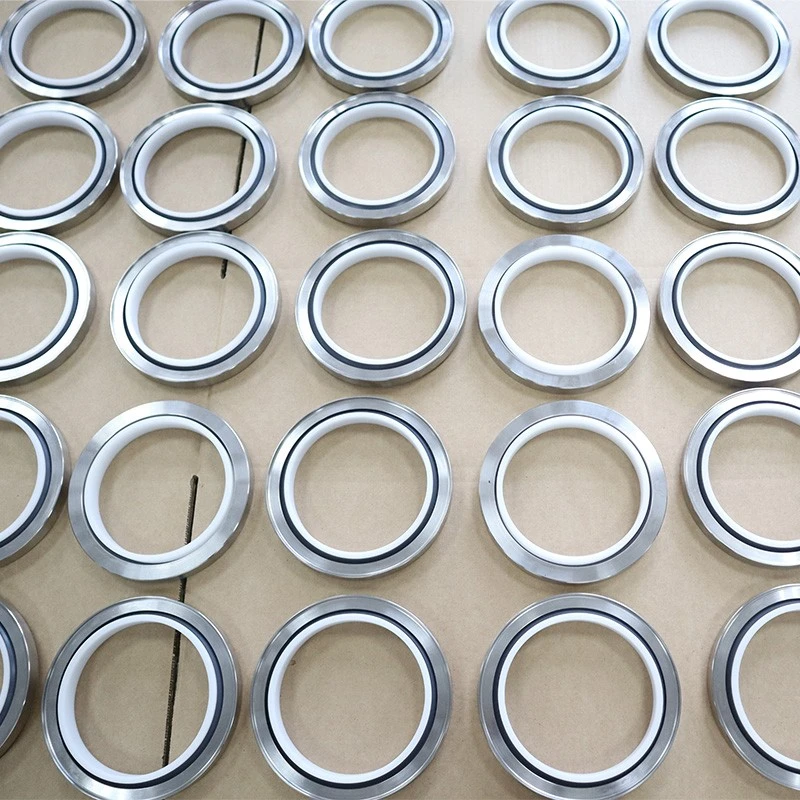

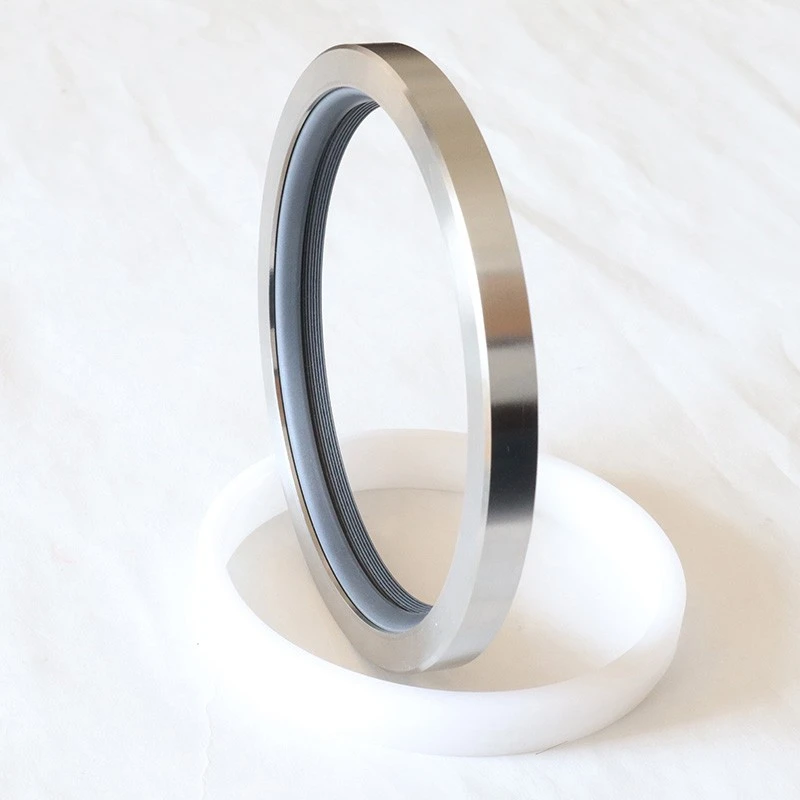

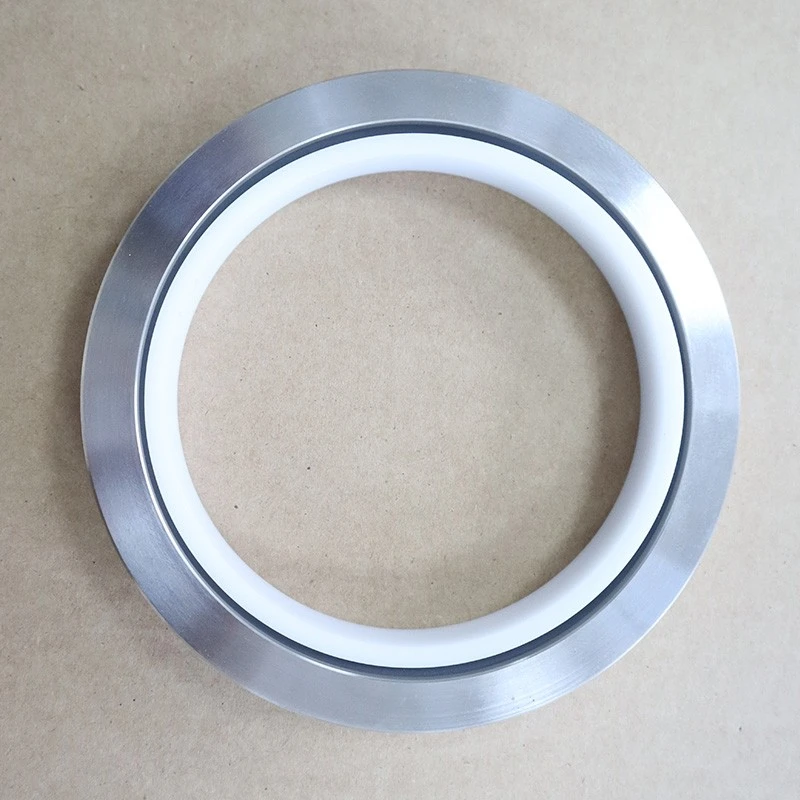

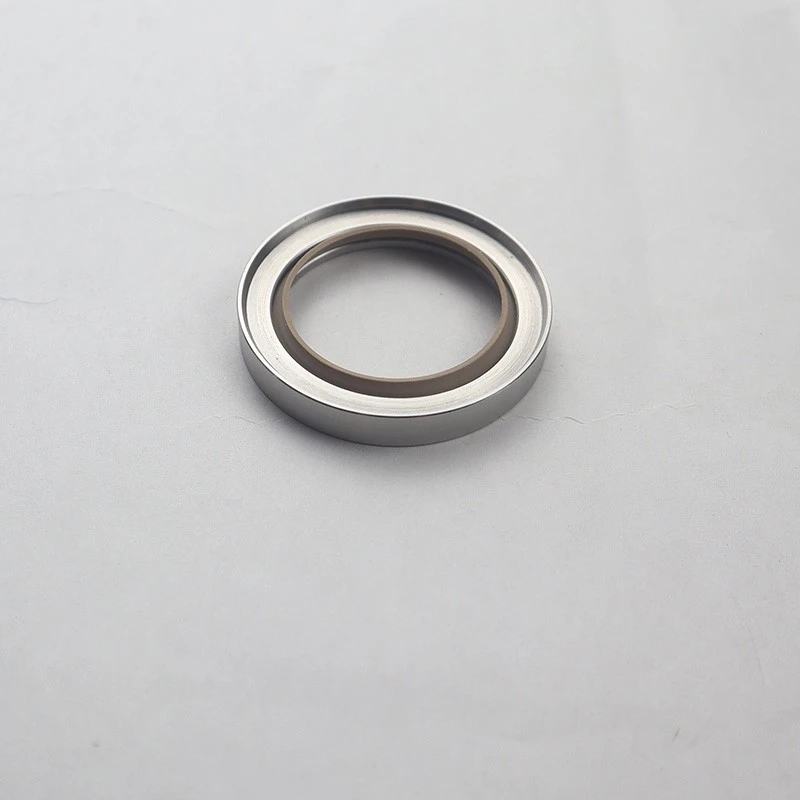

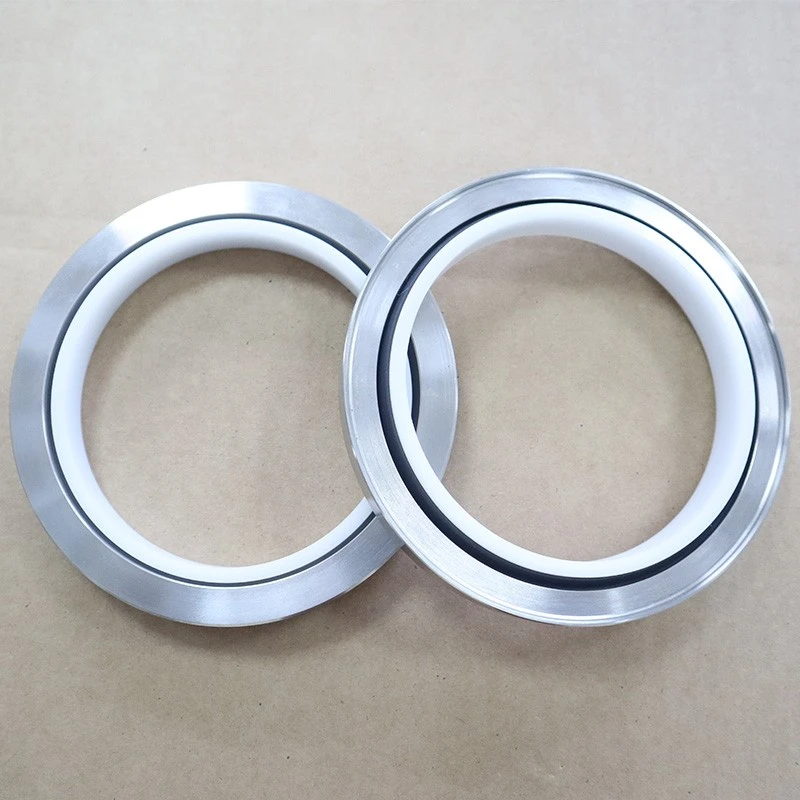

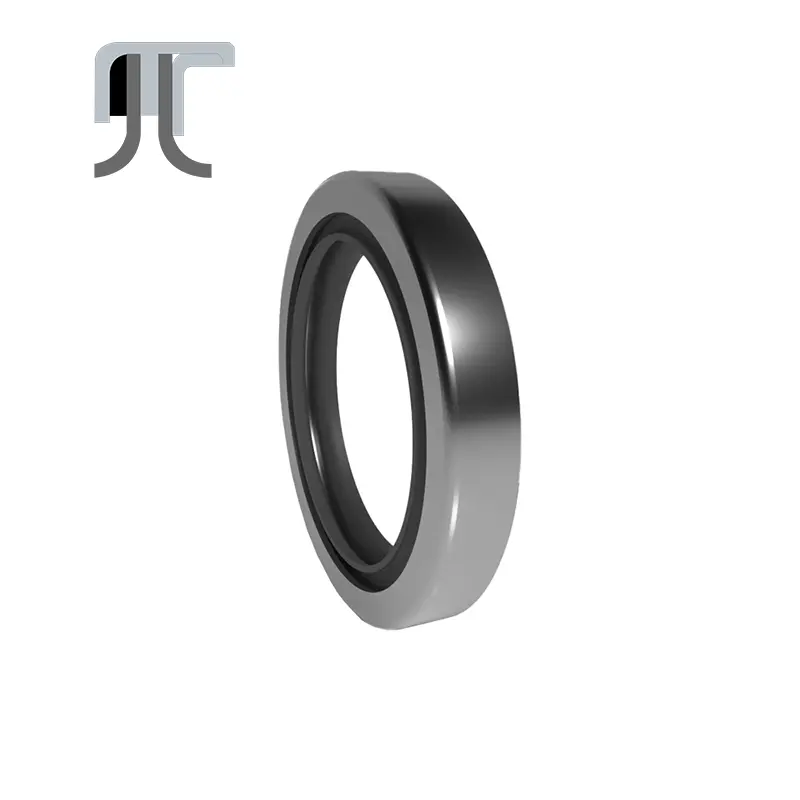

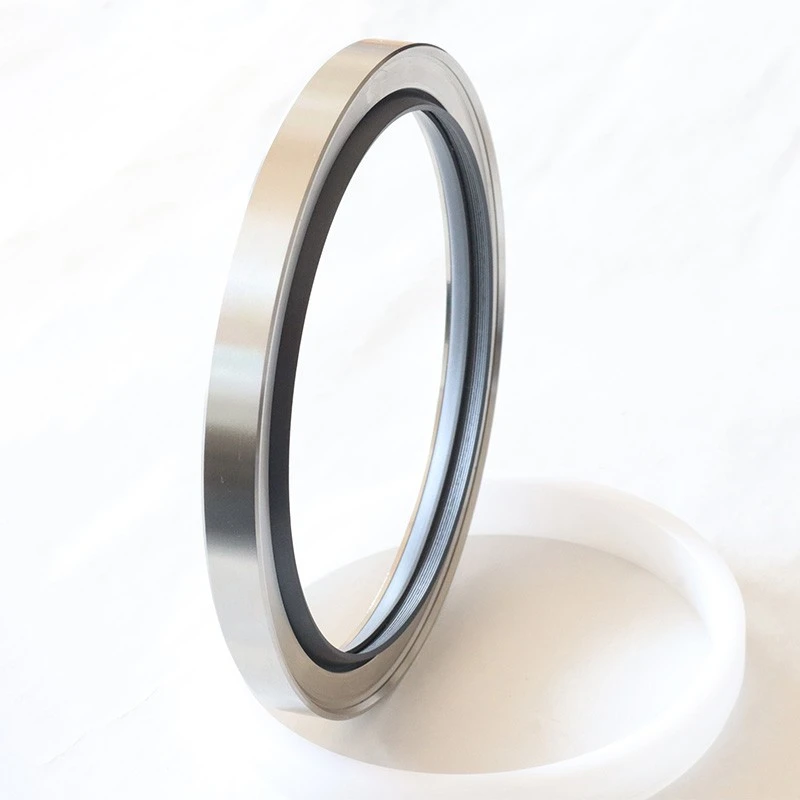

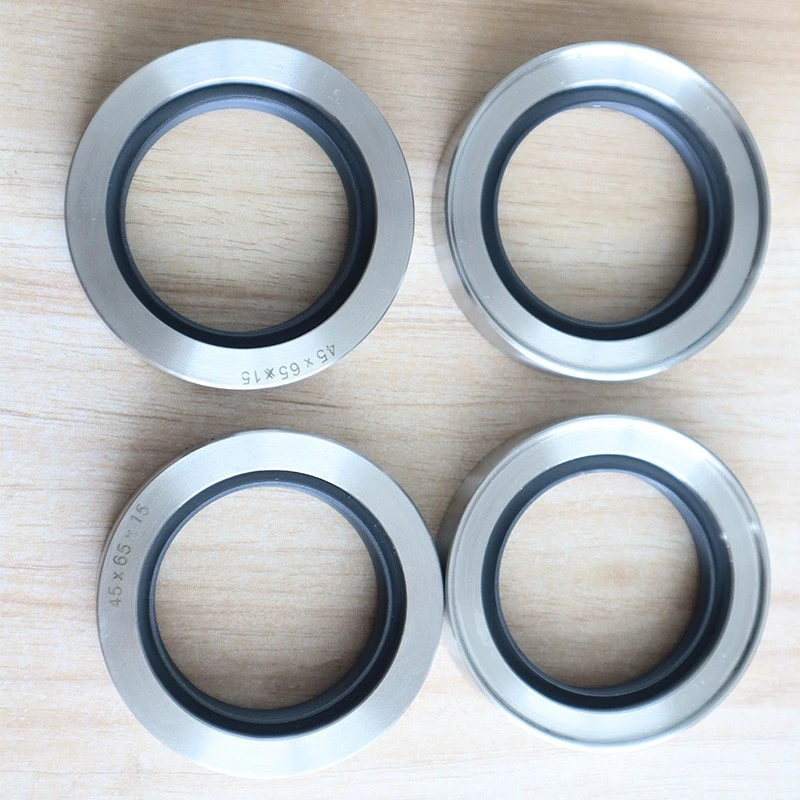

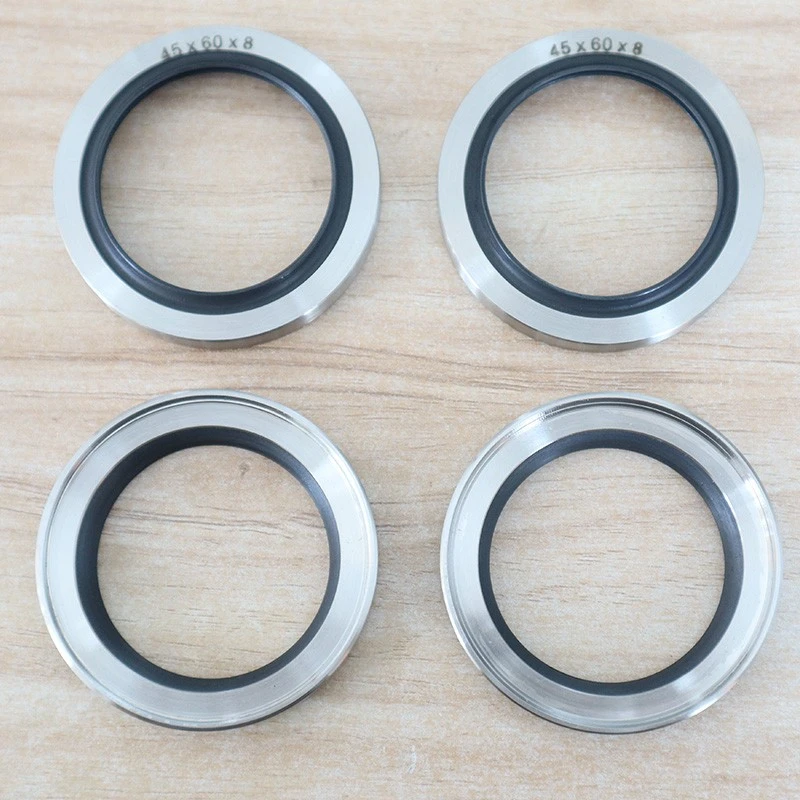

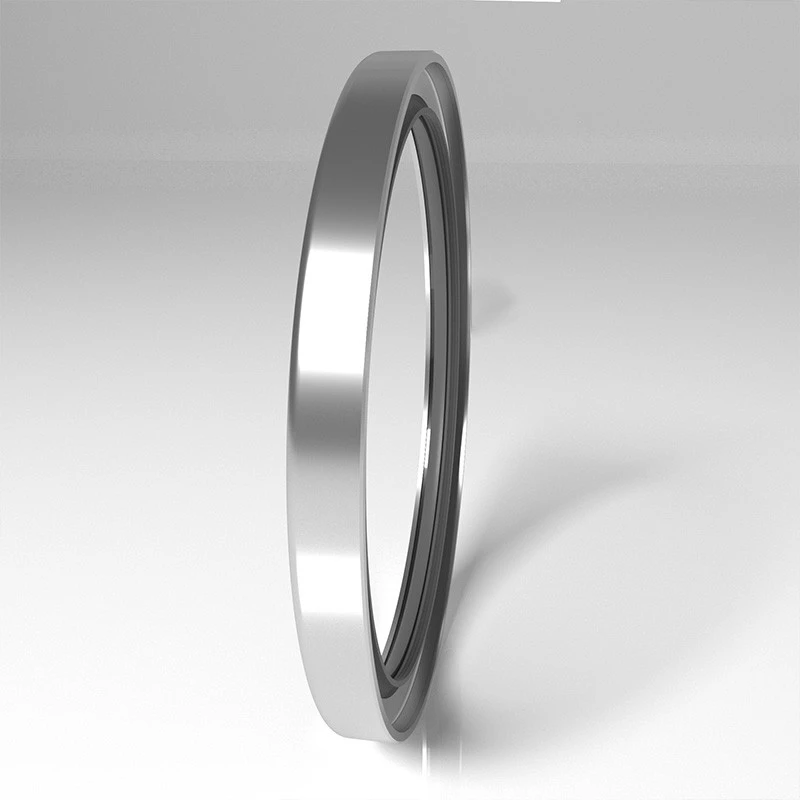

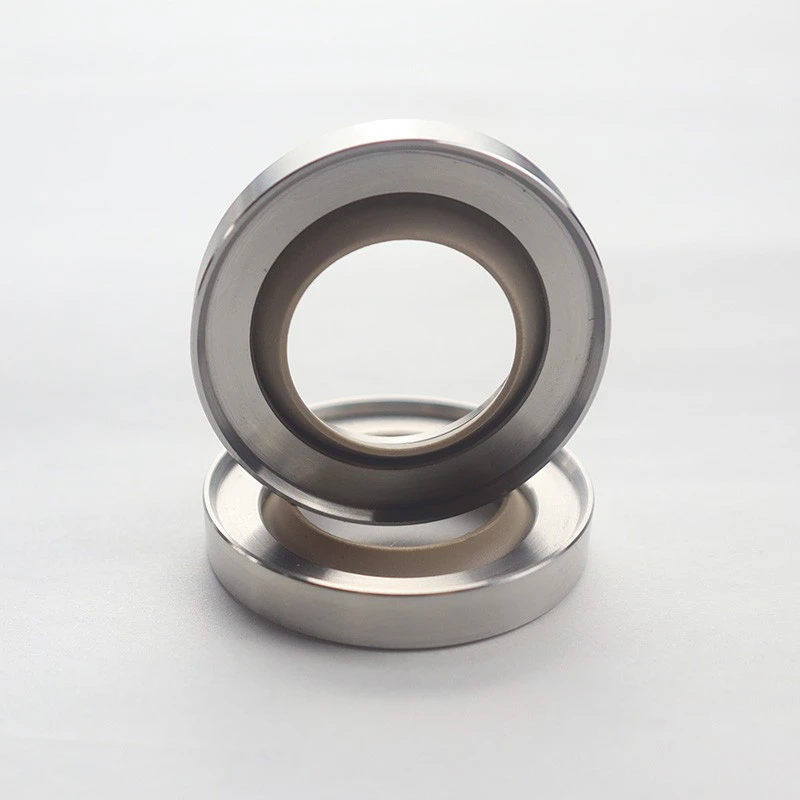

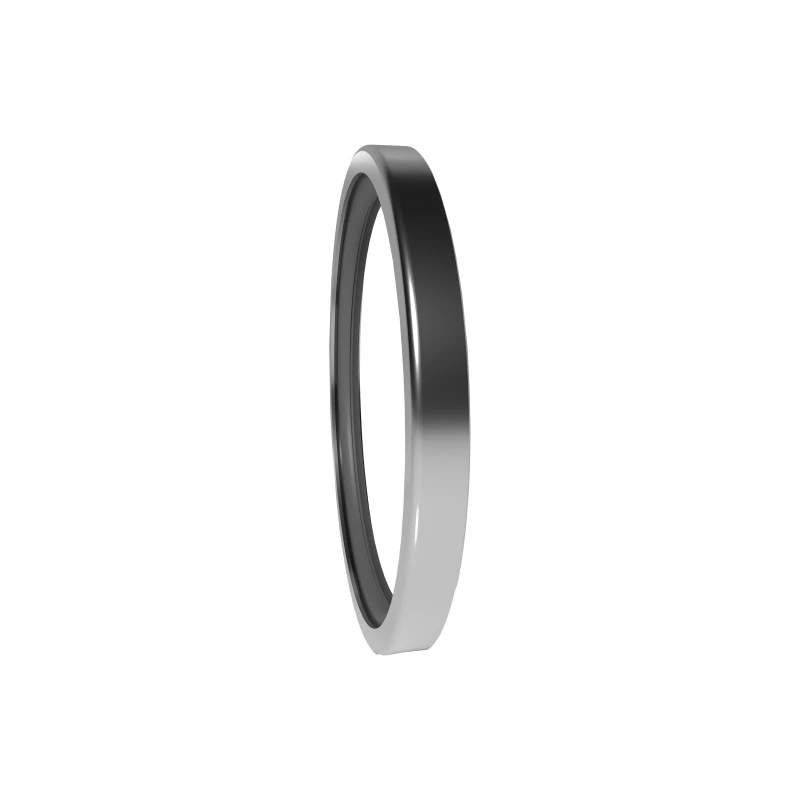

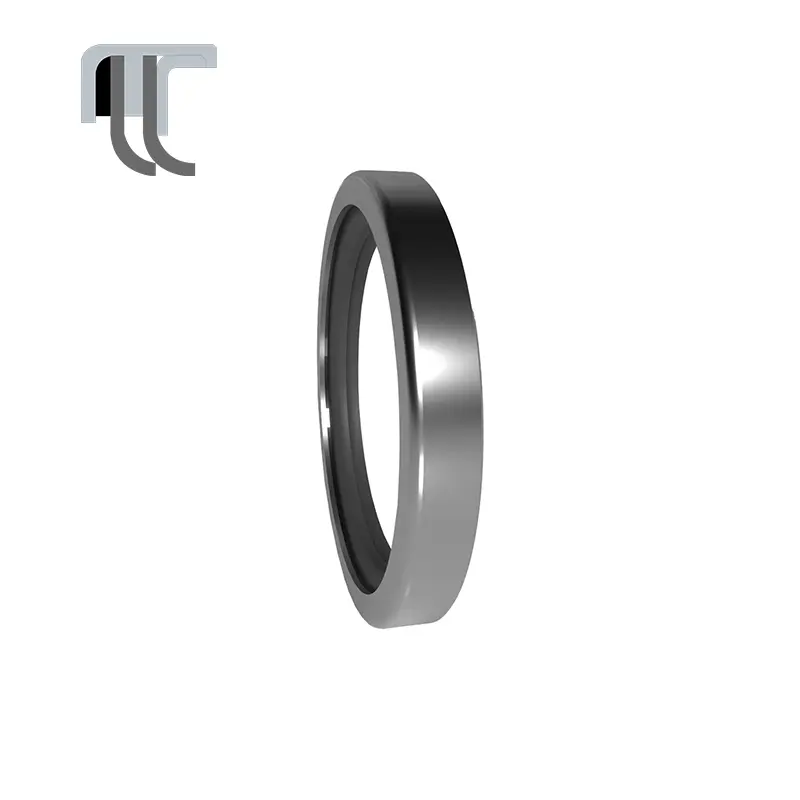

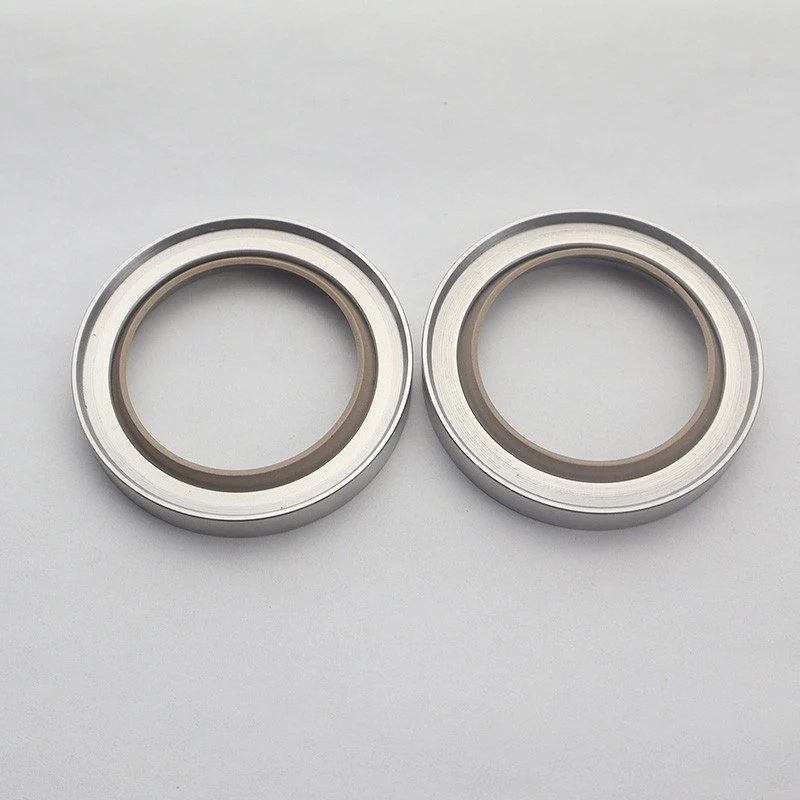

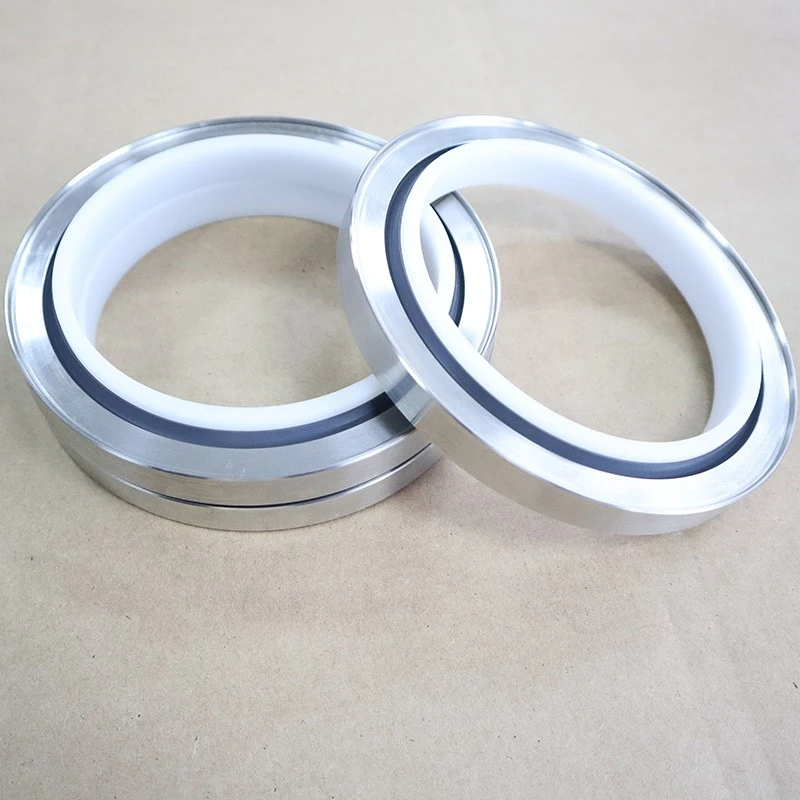

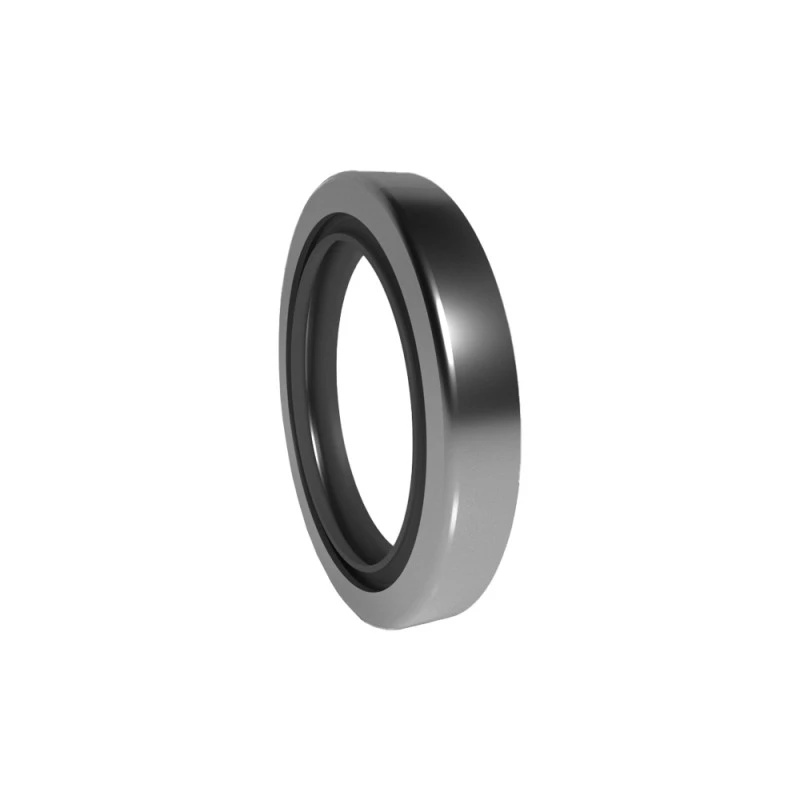

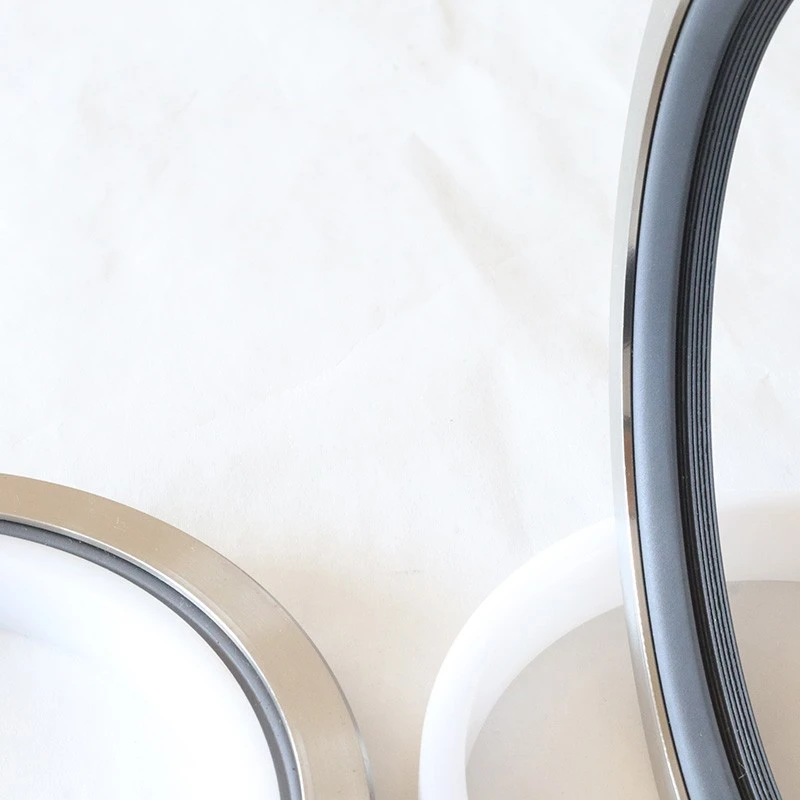

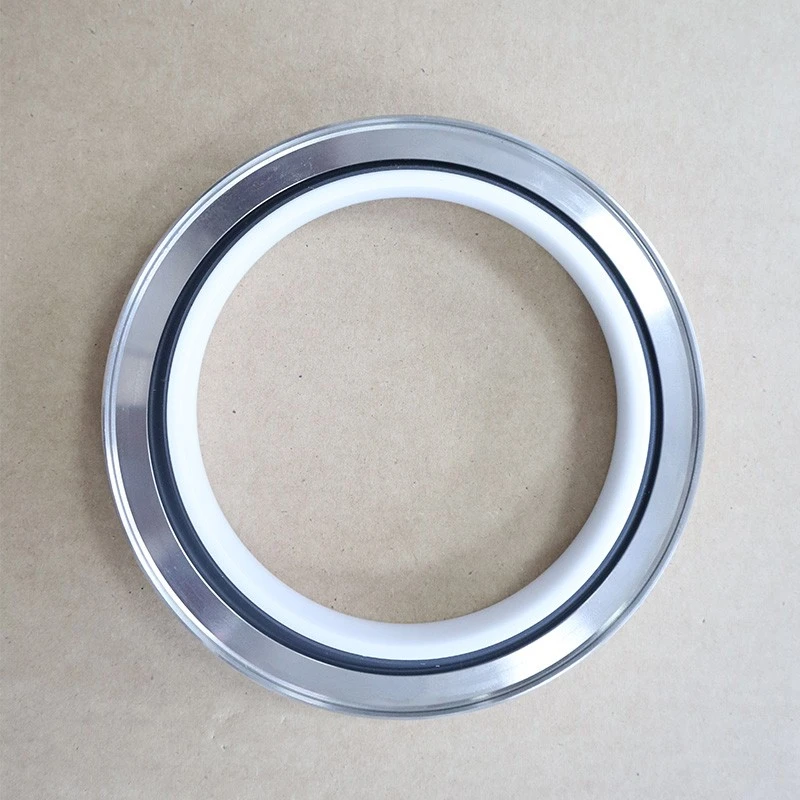

RCS Тип PT Fe Power Oil Seal (PTFE маслено уплътнение)

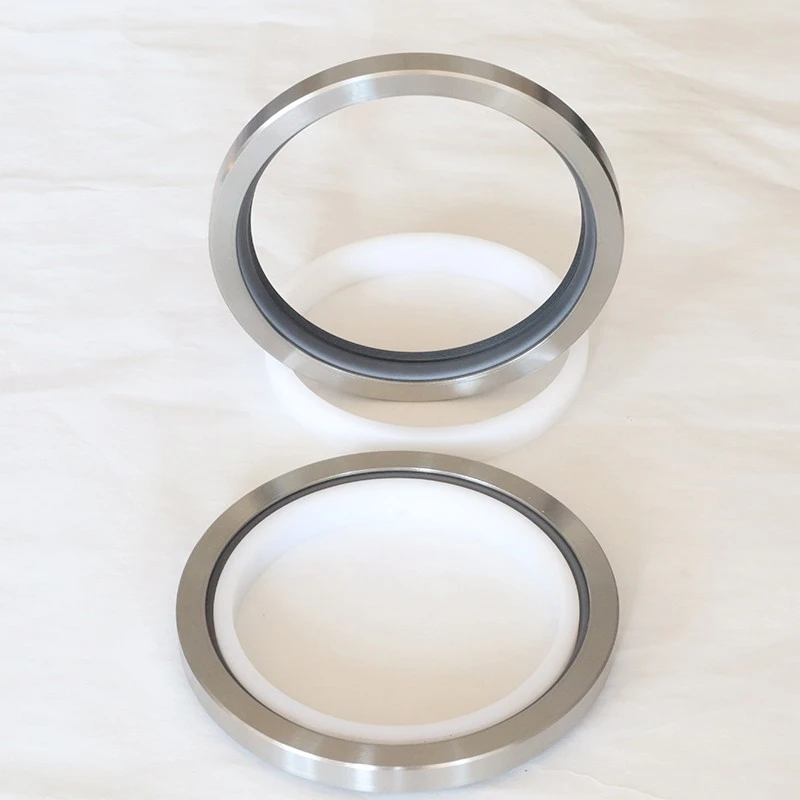

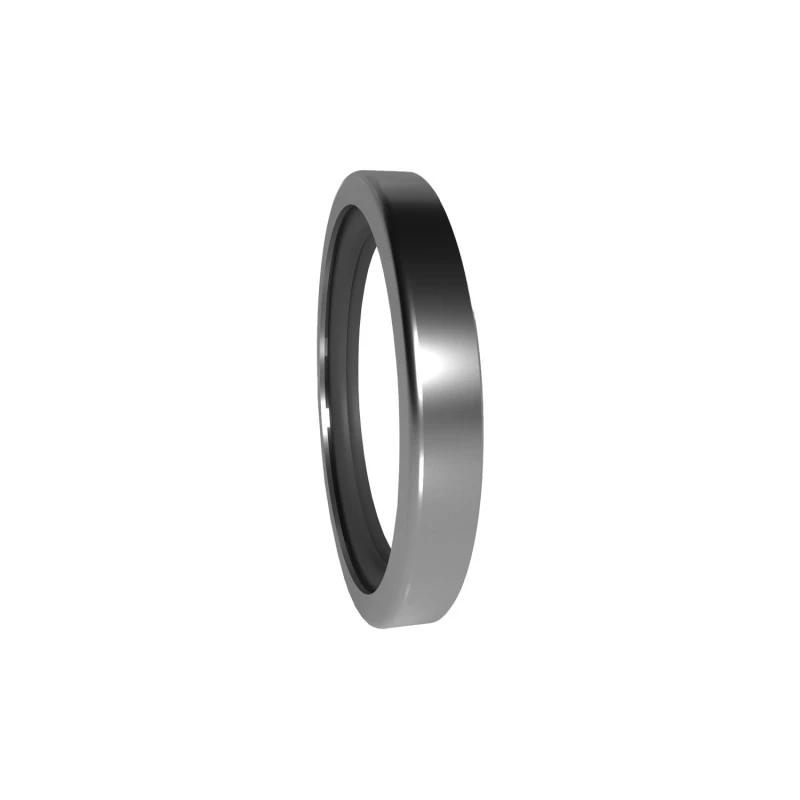

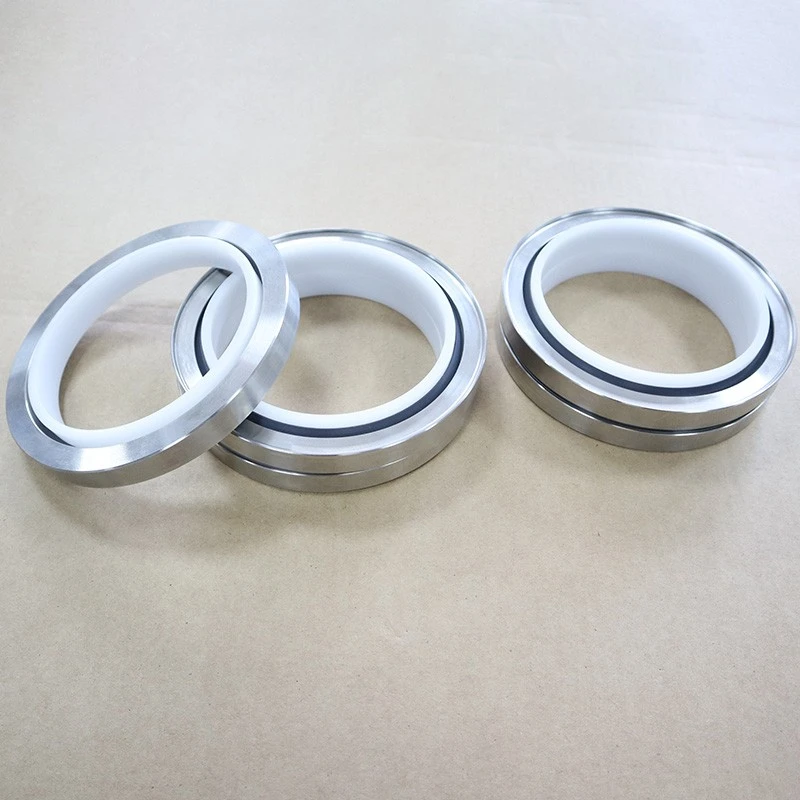

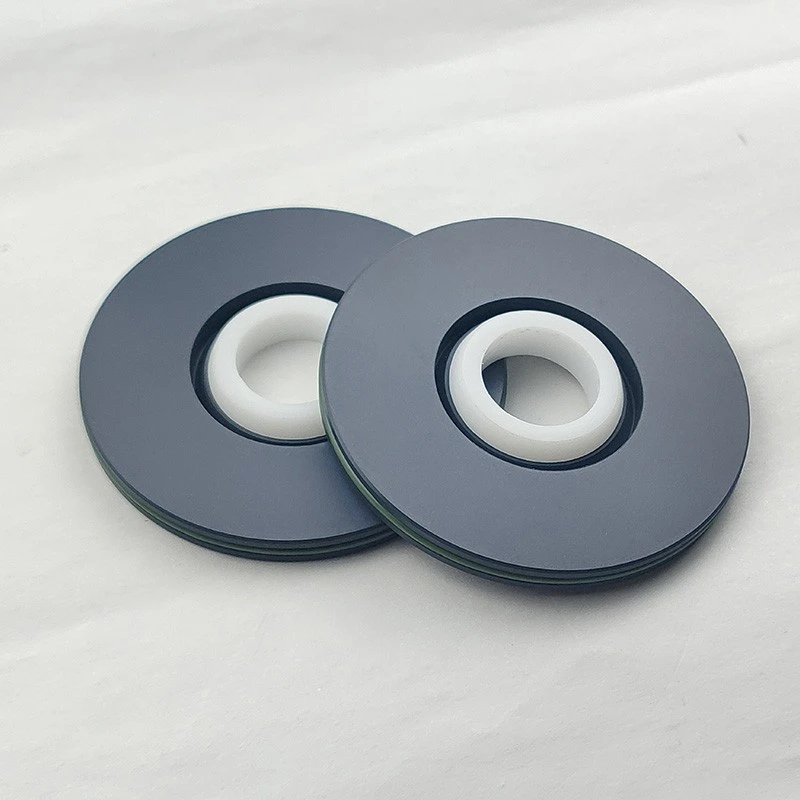

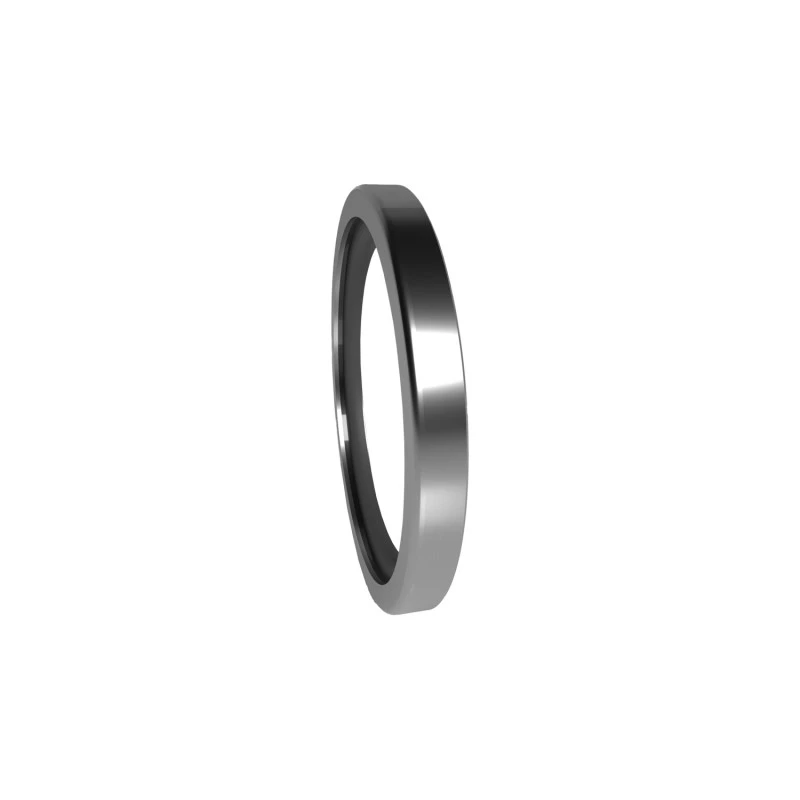

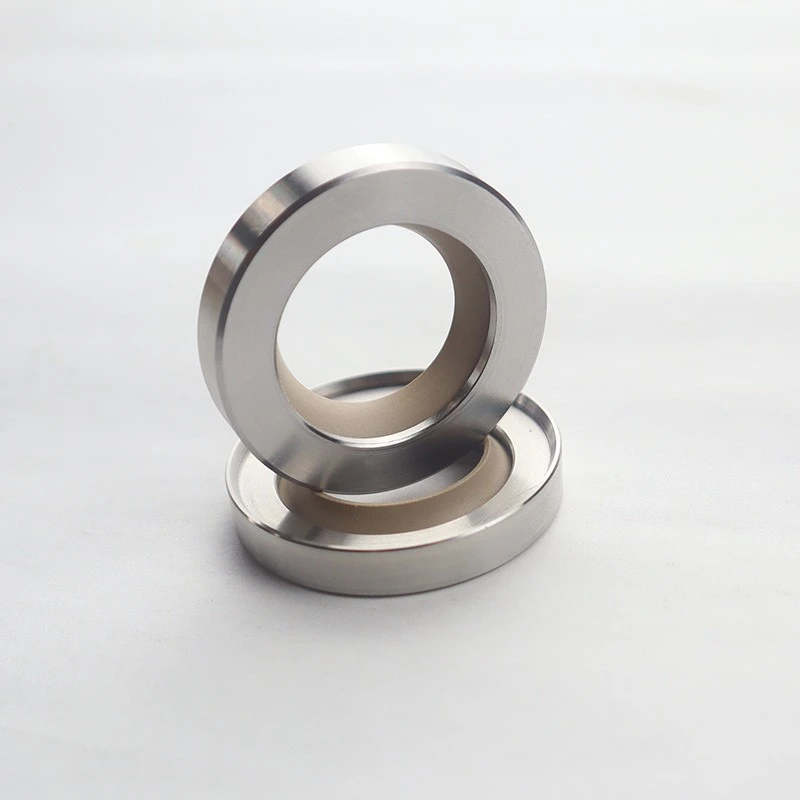

RC2057 Тип Full Pt Fe маслено уплътнение

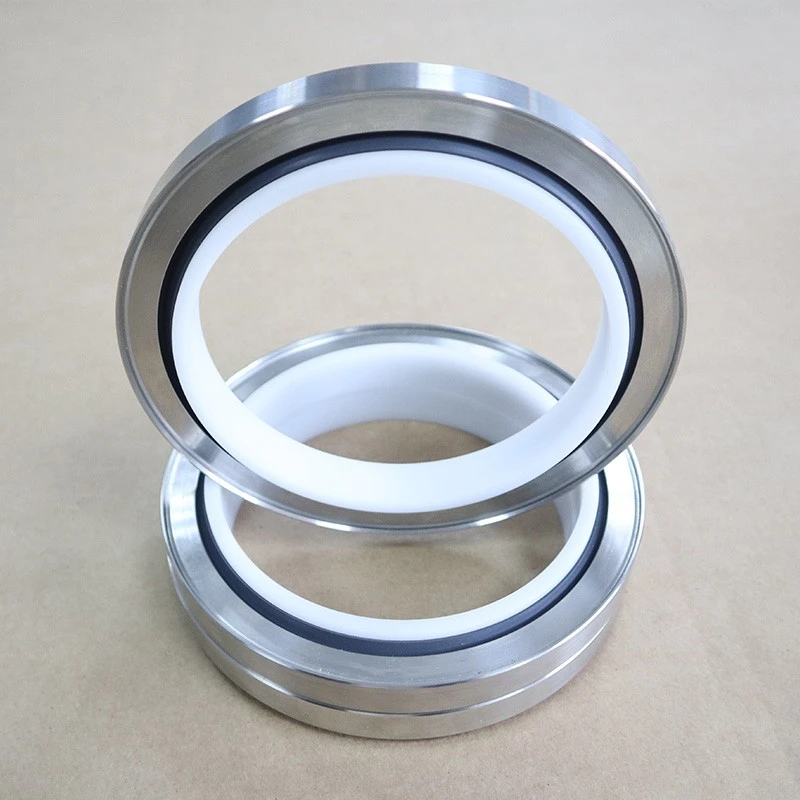

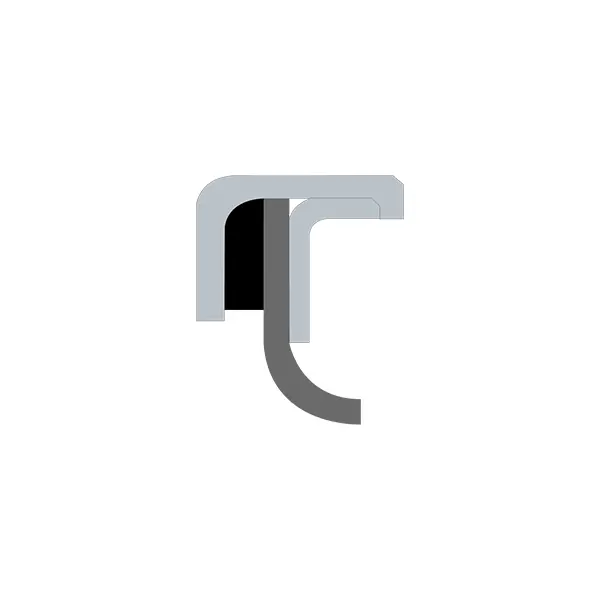

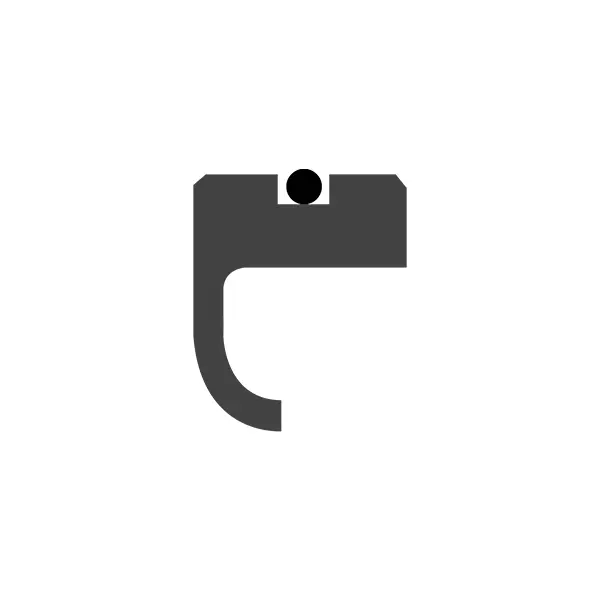

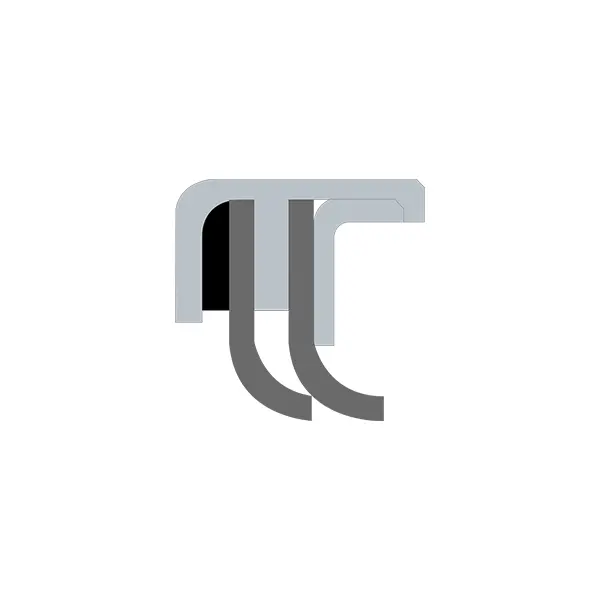

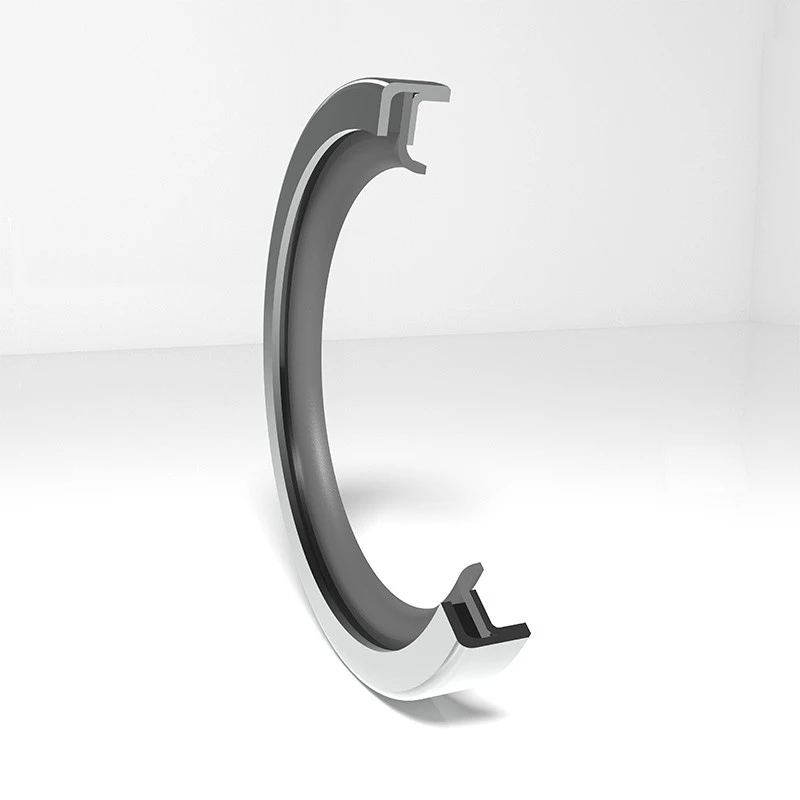

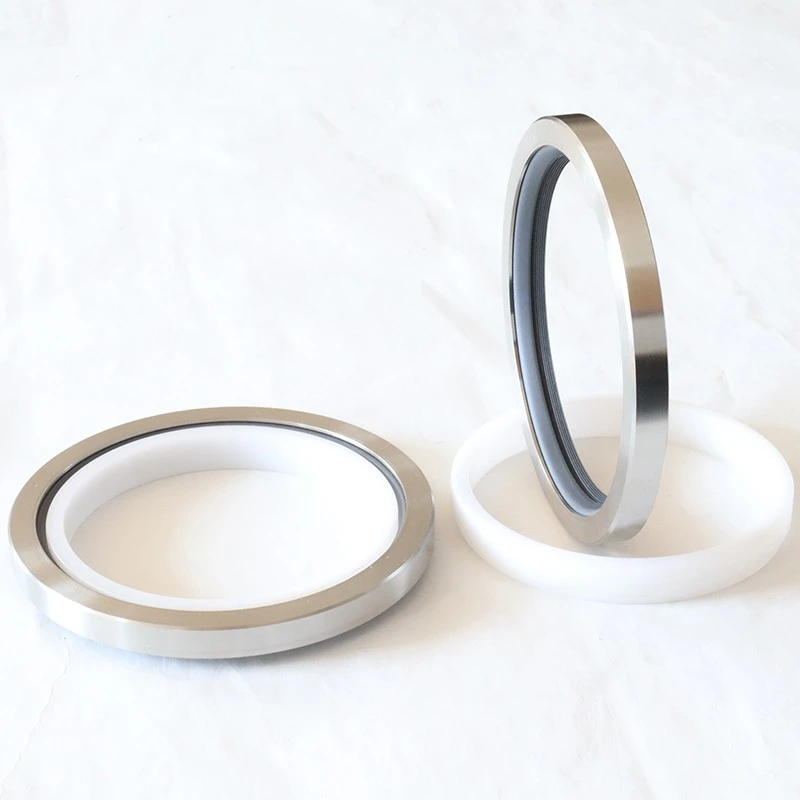

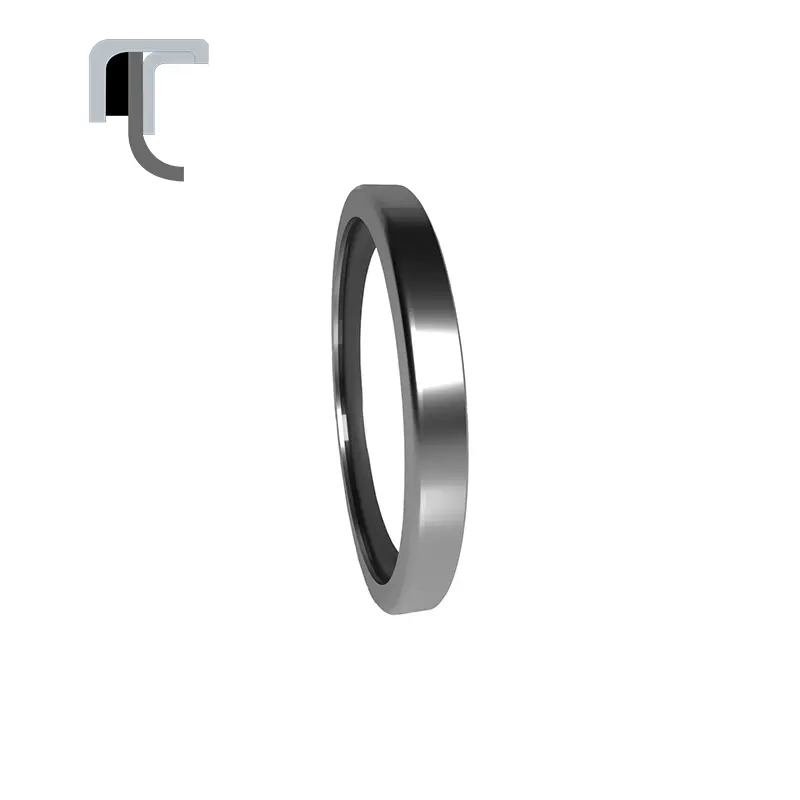

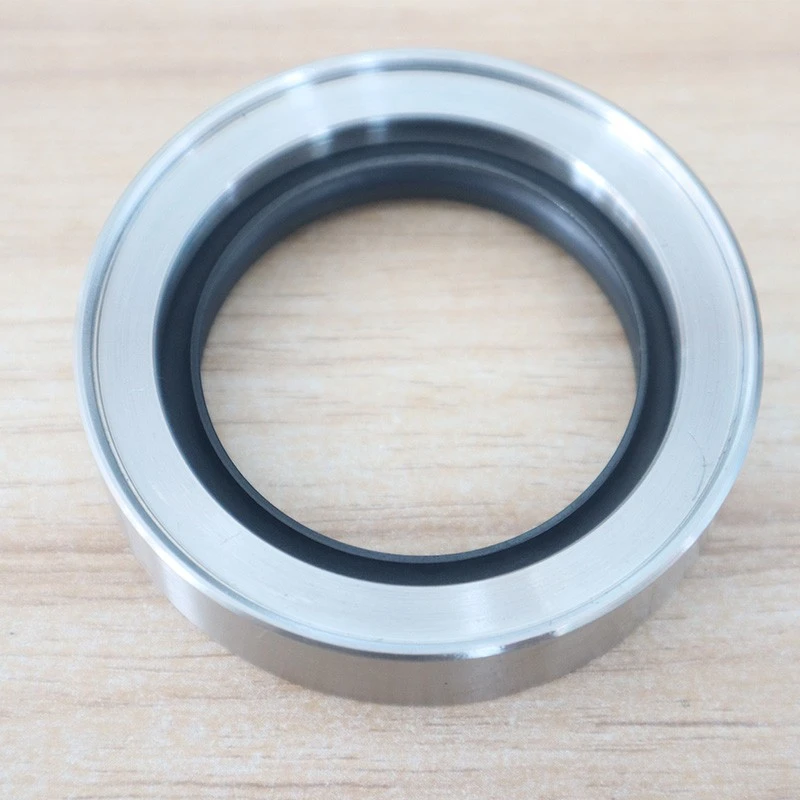

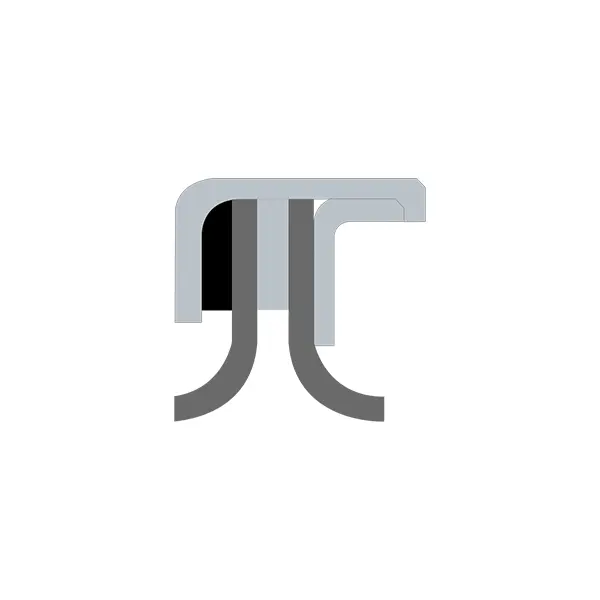

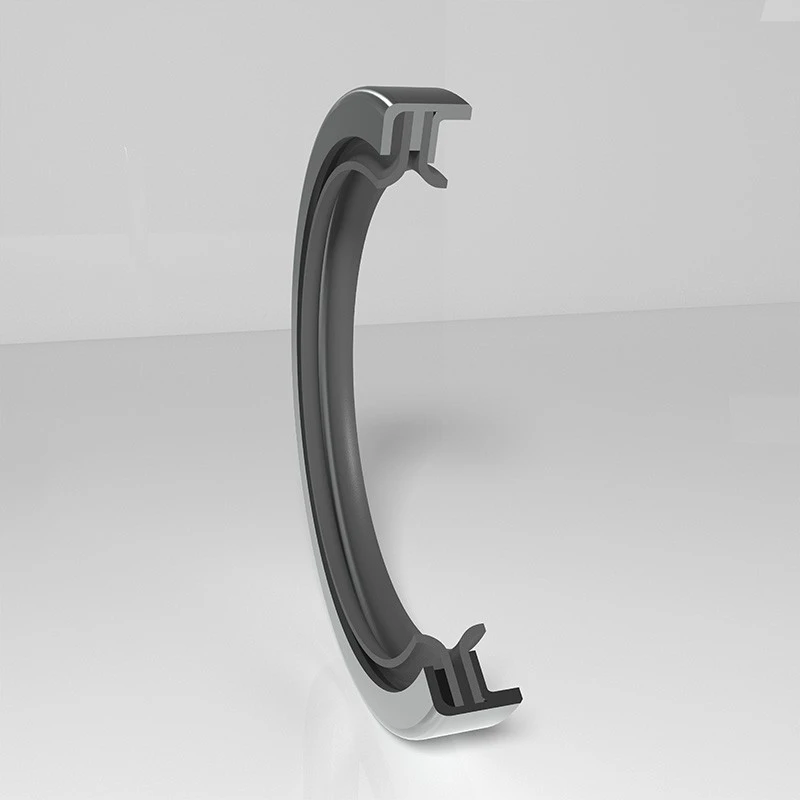

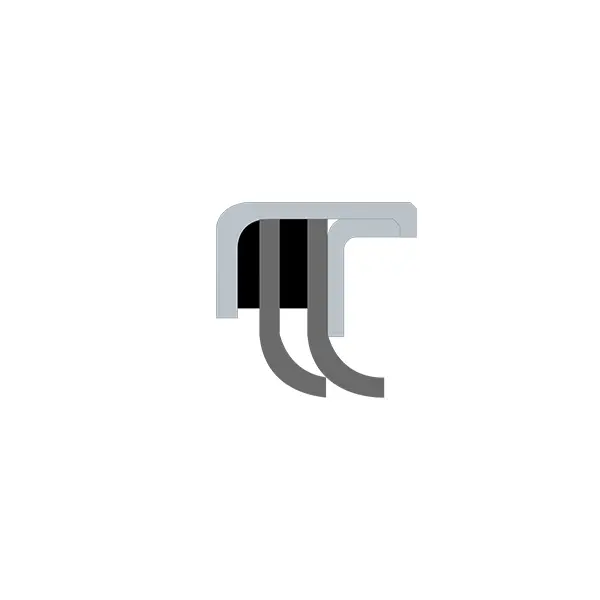

RCS тип PTFE захранване на маслото е съставено от метална рамка, уплътнителна устна PTFE и вътрешно статично уплътнение. Той е разделен на тип, тип b, c тип, d тип и др. Характеристики:
1. Химическа устойчивост на корозия
2. Широко температурен диапазон
3. Подходящ за ниско смазване и смазване без масло
4. Ниско триене за постигане на минимална консумация на енергия
5. Подходящ за скорост на висока линия
6. Без залепване, ниска устойчивост на стартиране след дългосрочно спиране
7. Подходящ за въртящи се валове, които не са втвърдени (разумен избор на PTFE устна)
8. Подходящ за случаи с по -високо налягане
Ⅰ. Типични приложения:
Въртящи се компресори, винтови компресори, трансмисия/скоростни кутии, вентилатори, двигатели, помпи с машинен инструмент, хидравлични двигатели, центрофуги и др.
Ⅱ. Изисквания за твърдост за чифтосването на повърхностите
Препоръчителна твърдост: HRC ≥ 58. Необходимата твърдост е свързана с много фактори. Меките въртящи се валове също са приложими в ситуации с ниско налягане и нискоскоростно скорост. Плаките за устни PTFE6 се препоръчват за меки метали.
Ⅲ. Изисквания за качество на повърхностите за чифтосване
RA = 0.2-0.63 A Rz = 1-3um Rmax = 1-4um
| Форма на напречно сечение | Модел | Налягане (MPA) | Температура (℃) | Скорост (m/s) | Среден |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Нефт, газ, вода и др. |
|
RCS-B | 2 | -35 ~+200 | 20 | Нефт, газ, вода и др. |
|
RCS-C | 1 | -35 ~+200 | 20 | Нефт, газ, вода и др. |
|
RCS-D | 2 | -35 ~+200 | 20 | Нефт, газ, вода и др. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Почти всички медии |
|
RC2057-B | 2 | -35 ~+200 | 20 | Почти всички медии |
Ⅳ. Модел на потока на спиралата на течността:
Тип RCS-D приема табела с устни със структура на модела на спирален поток, за да подобри способността за уплътняване. Въртящият вал се оставя само да се върти в една посока.

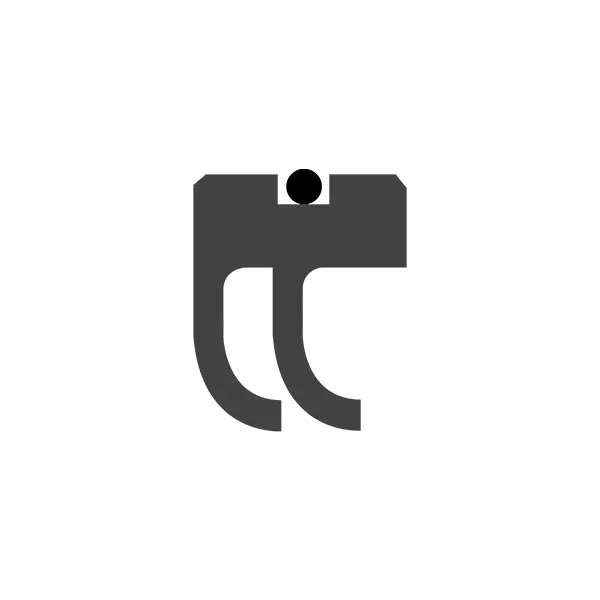

RC20658 Размери на инсталацията
| Модел | df8 | DH9 | L D10 | SМакс |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | Моля, консултирайте се с нашата компания | |||
Дължина на фаска
| Диапазон на диаметър на пръта | Дължина на скоча E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

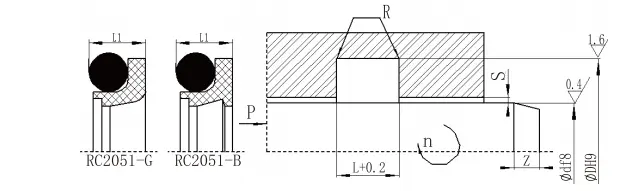

Спецификации и размери:
| D F8 Стандарт RC2051 | D F8 Лек товар RC2051-Q | D F8 Тежък товар RC2051-Z | D H9 | L+0.2 | L1 | RМакс | SМакс | ZМин | d0 | ||
| <10MPA | <20MPA | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 ～ 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Забележка: 1. За диаметър на вала ≤30 мм се препоръчва да се използва отворен жлеб. Типът на светлината натоварване е по -лесен за инсталиране в затворен жлеб.
2. Препоръчва се повърхностната твърдост на въртящия се вал да е HRC> 58.

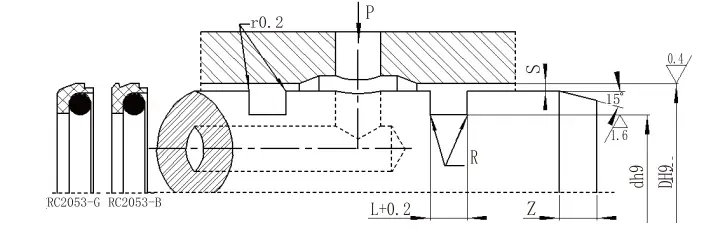

RC2053
| Обхват на блендата D H9 | Диаметър на жлеба D H9 | Ширина на жлеба L+0,2 | Височина на уплътнението L1 | Заоблени ъгли RМакс | Радиален клирънс s | Chamfer ZМин | Диаметър на проводника на пръстен D0 | ||
| <10MPA | <20MPA | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-155.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-199 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Забележка: 1. За диаметър на вала ≤ 30 mm се препоръчва отворен жлеб.
RC2052
| Диапазон на диаметъра на вала D F8 | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Радиален клирънс sМакс | Заоблени ъгли RМакс | Chamfer ZМин | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Забележка: 1. За диаметър на вала ≤ 30 mm се препоръчва отворен жлеб.
2. За налягането> 30 MPa, площта на корена на уплътнението използва толеранс H8/F8.

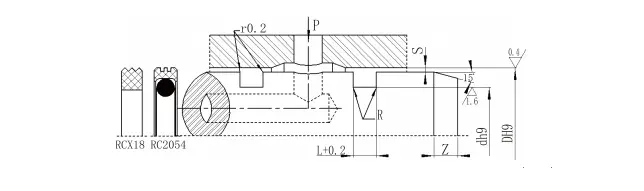

RC2054| Обхват на блендата D H9 | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Радиален клирънс sМакс | Заоблени ъгли RМакс | Chamfer ZМин | |
| 0 ~ 10MPA | 10 ~ 20MPA | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-155.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Профил | Модел | Налягане (MPA) | Температура (℃) | Референтна скорост (m/s) |
Референтна PV стойност Mpa.m/s | Медия |
|
RC2051-B | ≤70 (стандартен) | -35 ~+100 (съвпадение на O-пръстен NBR) | <2 | ≤5 | Хидравлично масло, емулсия, вода, газ и др. Хидравлично масло, емулсия, вода, газ и др. |
| ≤30 (висока скорост) | -20 ~+200 (съвпадение на O-пръстен FKM) | <6 | ||||
|
RC051-G | ≤70 (стандартен) | -35 ~+100 (съвпадение на O-пръстен NBR) | <2 | ≤5 | Хидравлично масло, емулсия, вода, газ и др. Хидравлично масло, емулсия, вода, газ и др. |
| ≤30 (висока скорост) | -20 ~+200 (съвпадение на O-пръстен FKM) | <6 | ||||
|
RC2053-B | ≤70 (стандартен) | -35 ~+100 (съвпадение на O-пръстен NBR) | <2 | ≤5 | Хидравлично масло, емулсия, вода, газ и др. Хидравлично масло, емулсия, вода, газ и др. |
| ≤30 (висока скорост) | -20 ~+200 (съвпадение на O-пръстен FKM) | <6 | ||||
|
RC2053-G | ≤70 (стандартен) | -35 ~+100 (съвпадение на O-пръстен NBR) | <2 | ≤5 | Хидравлично масло, емулсия, вода, газ и др. Хидравлично масло, емулсия, вода, газ и др. |
| ≤30 (висока скорост) | -20 ~+200 (съвпадение на O-пръстен FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤2 | ≤2.5 | Хидравлично масло, емулсия, вода, газ и др. Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на O-пръстен FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | Хидравлично масло, емулсия, вода, газ и др. |
|
RC2054 | ≤40 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤2 | - | Хидравлично масло, емулсия, вода, газ и др. Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на O-пръстен FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | Хидравлично масло, емулсия, вода, газ и др. |
|
RDI | <36 | -35 ~+100 | <0.5 | - | Хидравлично масло, емулсия, вода, газ и др. |
|
RDA | <36 | -35 ~+100 | <0.5 | - | Хидравлично масло, емулсия, вода, газ и др. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Масло, вода, газ и т.н. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Масло, вода, газ и т.н. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Масло, вода, газ и т.н. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Масло, вода, газ и т.н. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Почти всички медии |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Почти всички медии |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Хидравлично масло, емулсия, вода, мазнина и др. |
