Като доставчик на професионални решения за уплътняване, серията RCA от уплътнителни уплътнения за уплътнение, изстреляни от Ruichen Seals, има диверсифицирани дизайни и целеви функции, като напълно покрива основните нужди на индустриалното поле за предотвратяване на прах, устойчивост на налягане и адаптивност на околната среда.
По отношение на техническия дизайн продуктите на серията за уплътняване на уплътнението на праха са съсредоточени върху гъвкавостта. Има общи уплътнения (като RCA101/104/105), които са инсталирани с екструдирани външни диаметри, които са съвместими с ISO 6195-A стандартни канали и са подходящи за компактни космически сценарии; Има и модели с интегрирани антиектризионни скелети (като RCA103/106), които подобряват структурната стабилност при динамични натоварвания чрез аксиален дизайн на отворен канал (ISO 6195-B). За специални условия на труд RCA107 поддържа монтаж на канали с 30 ° и е съвместим с имперското и метричното оборудване, докато RCA108 опростява процеса на поддръжка на старите цилиндри чрез дизайн на фланец, като значително намалява цената на трансформацията.
По отношение на оптимизацията на ефективността на уплътнението, ние подобряваме надеждността чрез иновативни структури: дизайнът на Groove на маслото на RCA101 насърчава масления рефлукс и намалява натрупването на замърсители; Двойната устна или спомагателната структура на устните (RCA109/111/112 и т.н.) се комбинира с комбинирано уплътнение на тетрафлуоретилен за постигане на прах и маслена бариера с двойно действие; и композитният дизайн на PTFE (Политетрафлуоретилен) материал и О-пръстен (RCA115 ~ 119) допълнително балансира разпределението на налягането, е устойчив на високи температури от 250 ° C и е устойчив на химическа корозия, подходяща за чиста среда като полупроводници, храна и лекарства. За екстремни условия на труд, RCA213 се използва в комбинация със серията DA, като се използва материали с висока течност за устойчивост на лепкави замърсители като кал и катран и предпазване на вътрешното уплътнение от ерозия.
По отношение на приложението, серията RCA е широко адаптирана към инженерните машини, минното оборудване, хидравличните и пневматичните системи и прецизните индустриални полета. Например, RCA111/211 може да издържи 1,6MPa високо налягане, осигурявайки двойна защита за хидравлични цилиндри; RCA115 ~ 119 се превърна в първи избор за предотвратяване на прах на прецизно оборудване поради неговите нецелеви и ниски характеристики на триене; RCA108 осигурява бързо решение за поддръжка на старо оборудване, без да е необходимо да променяте канала. По отношение на материалите ние настояваме да дадем еднакво значение на опазването на околната среда и ефективността. Технологията за модификация на PTFE отчита както самоомазване, така и устойчивост на износване. О-пръстените еластомери (като NBR) гарантират стабилност на уплътнението. Някои модели (като RCA119) използват формула без силикон, за да отговарят на строгите изисквания на чисти работилници. В продължение на много години Ruichen Seals винаги се е насочил към „прецизна адаптация и дългосрочна защита“. Чрез серията RCA, той помага на клиентите да се справят с предизвикателства като проникване на прах, изтичане на масло и корозия с висока температура, осигурявайки надеждни гаранции за ефективната работа на оборудването.
Характеристики и приложения на продукта:
Основно приложение: стандартен прахоустойчив за маслен цилиндър
Предимства: Уплътненията за завой на прахови уплътнения са лесни за монтиране, с отлични анти-фйки и прахоустойчиви ефекти. Те няма да се движат в обратна посока в кухината и няма да има отваряне на налягането между уплътнителния пръстен и прахоустойчивия пръстен.
Материал: Полиуретан, каучук
Специфични области на приложение:
Обща прахообразна устойчивост (RCA101 ~ 105/113/114): широко използвана в инженерното машини и оборудването за автоматизация за устойчивост на проникване на прах.
Тежка и поддръжка сценарии (RCA103/106/108): Поддръжката на скелета и дизайна на фиксиране на фланец са подходящи за сценарии с високо натоварване, като минни машини и стара трансформация на цилиндъра.
Прецизна и сурова среда (RCA115 ~ 119): Полупроводник, храни и медицина и други индустрии отговарят на изискванията за без пълзящи, ниско триене и устойчивост на корозия.
Многостандартната съвместимост: RCA107 поддържа британското оборудване, а RCA серията напълно обхваща стандартните канали ISO 6195, за да опрости процеса на подбор.

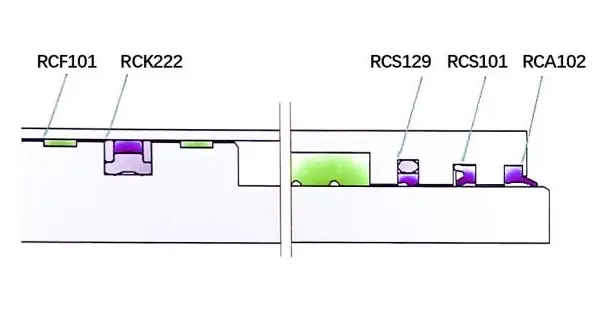

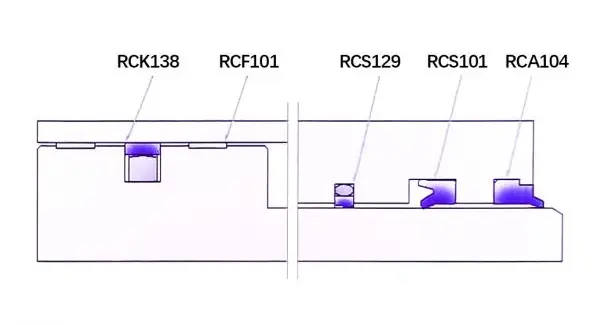

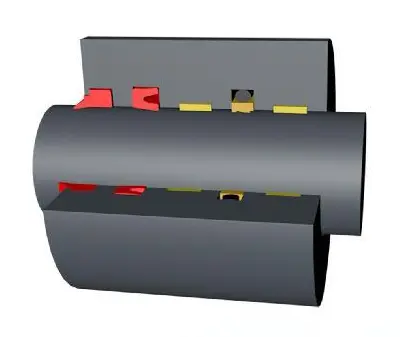

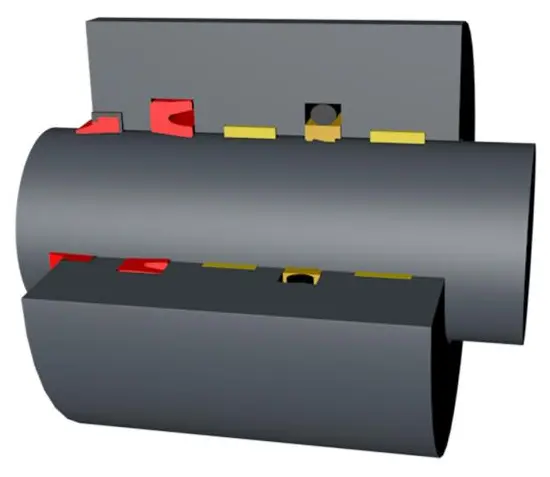

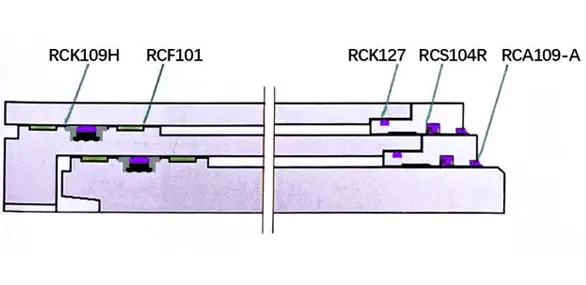

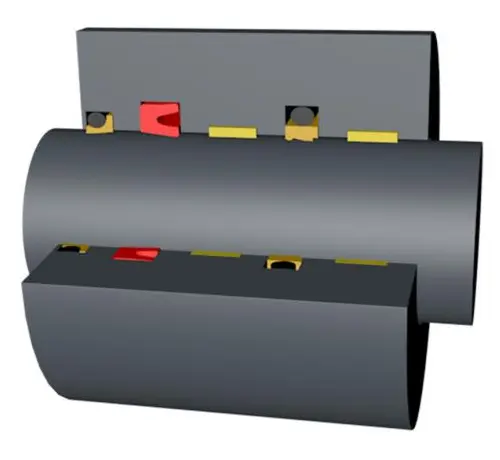

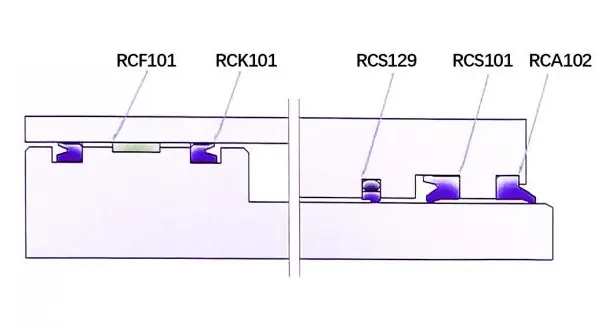

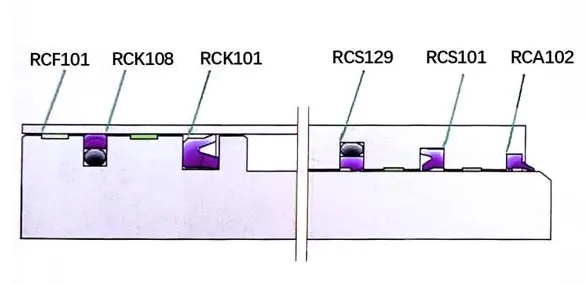

Нанасяне на уплътнение и дизайн на цилиндъра
Тежка индустрия: Примери от индустрията: Тежки машини (машини за коване, хидравлични преси, машини за огъване и др.), Металургия (подвижни мелници, AGC цилиндри и др.), Добив (хидравлични опори, минно оборудване и др

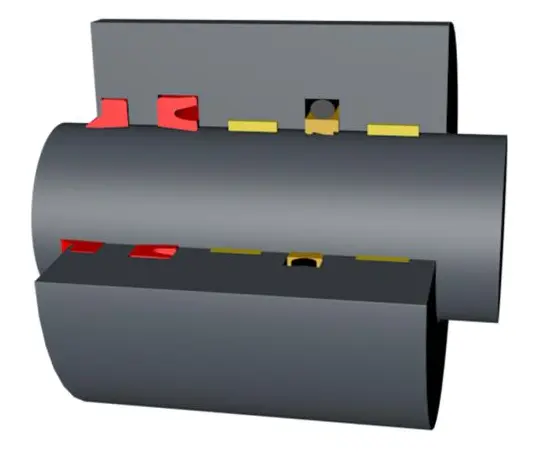

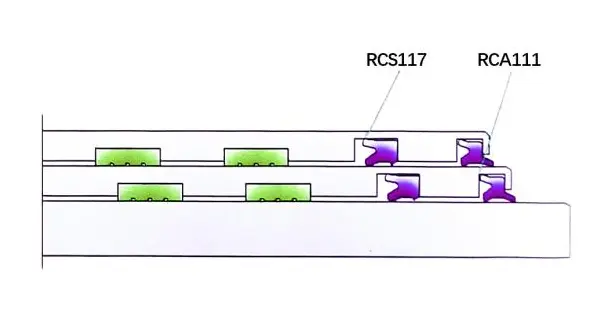

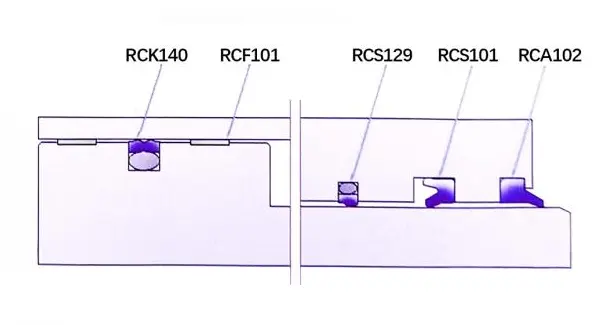

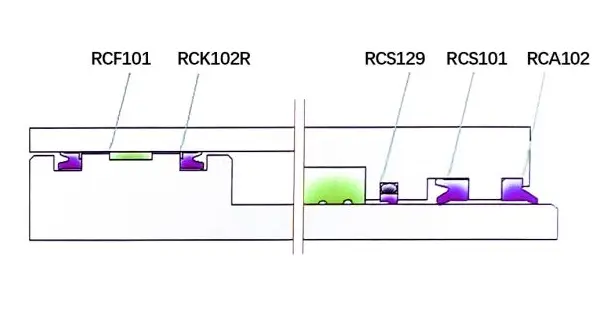

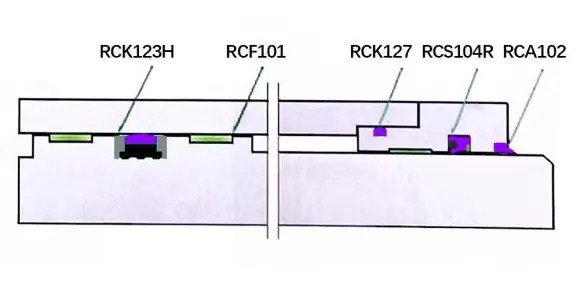

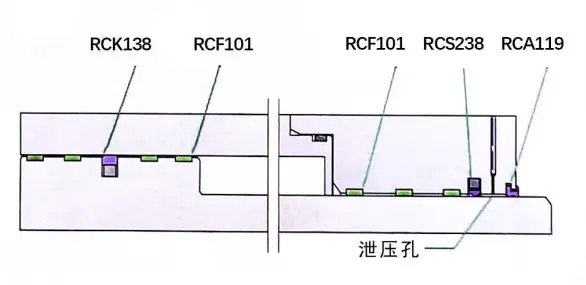

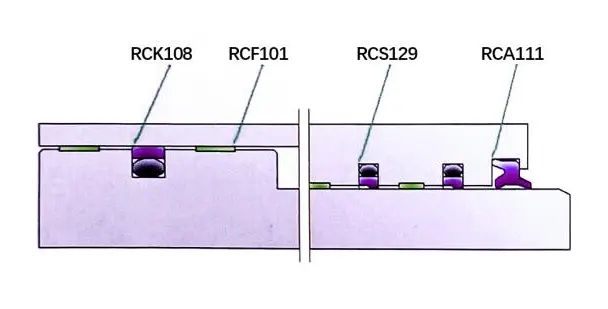

Препоръчителен дизайн на уплътняване:
Машина за тежко коване
Metallurgy AGC
Хидравличен цилиндър на колоната
Хидравличен пазач за поддръжка Джак
Цилиндър за повдигане на кран
Crane Luffing цилиндър
Средна индустрия: Примери за индустрията: Повдигане на оборудване, селскостопански машини, леки транспортни инструменти, повдигащи платформи, машини за машини (машини за огъване, машини за леене на инжектиране, машини за смилане и др.), Мотокари, самосвали камиони

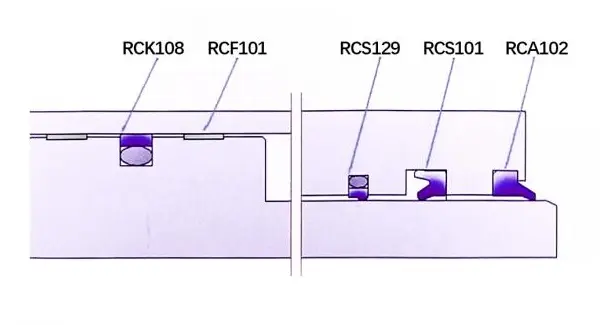

Препоръчителен дизайн на уплътняване:
Машина за огъване
Устройство за повдигане на камиони
Селскостопански машини
Платформа за повдигане
Лека индустрия: Примери от индустрията: Машилни инструменти, мотокари, машини за подреждане на инжектиране, селскостопански машини, балери
Препоръчителен дизайн на уплътняване:
Малък мотокар
Машина за подреждане на инжекционни

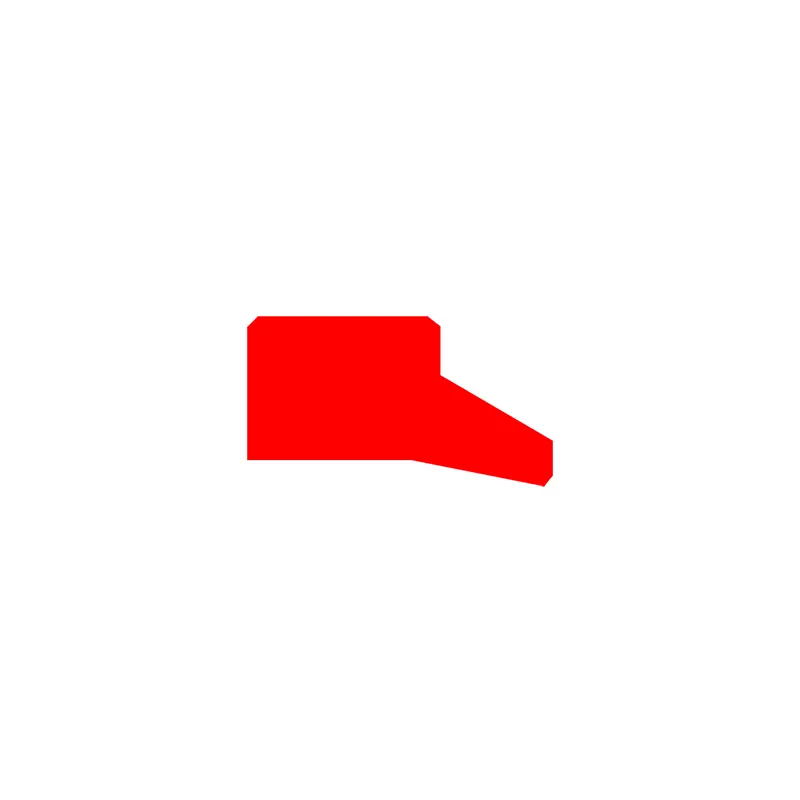

Грозен за уплътнение на прах

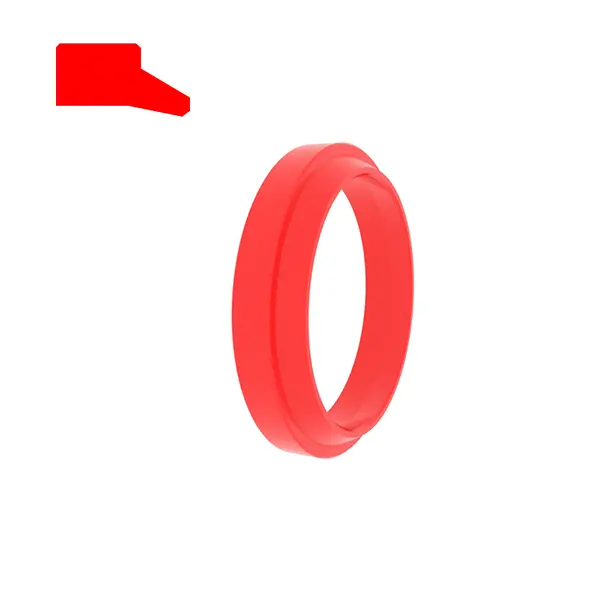

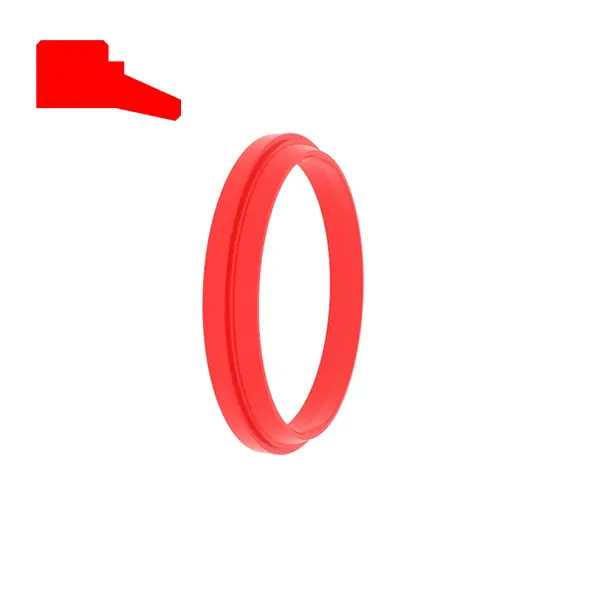

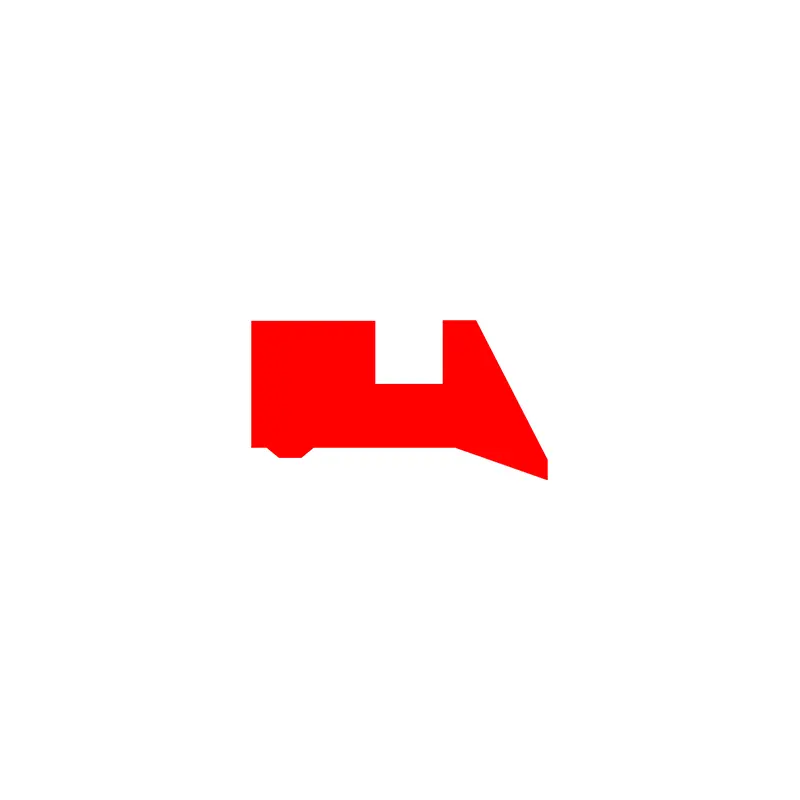

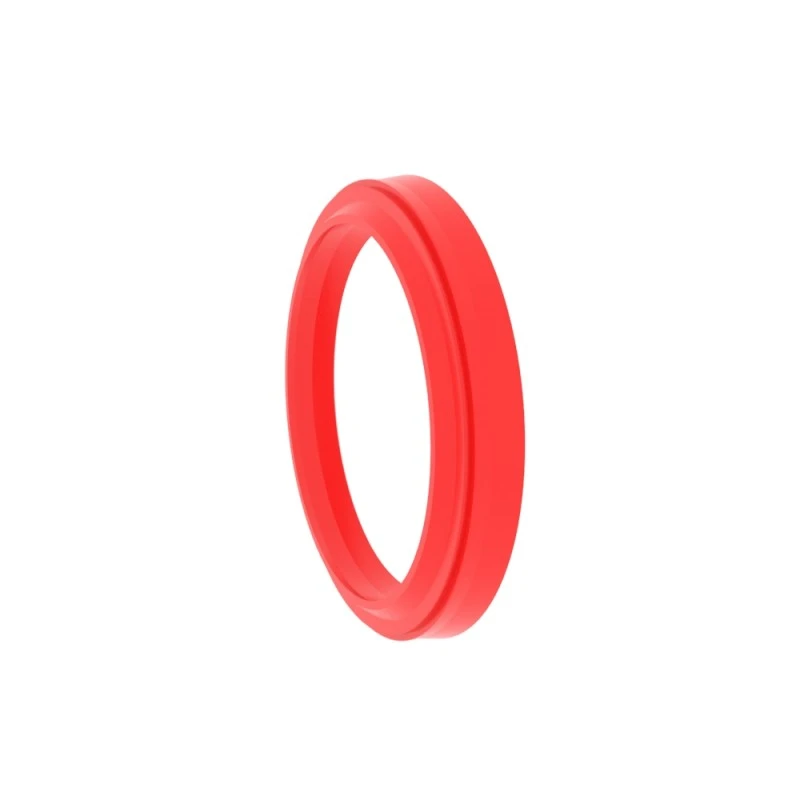

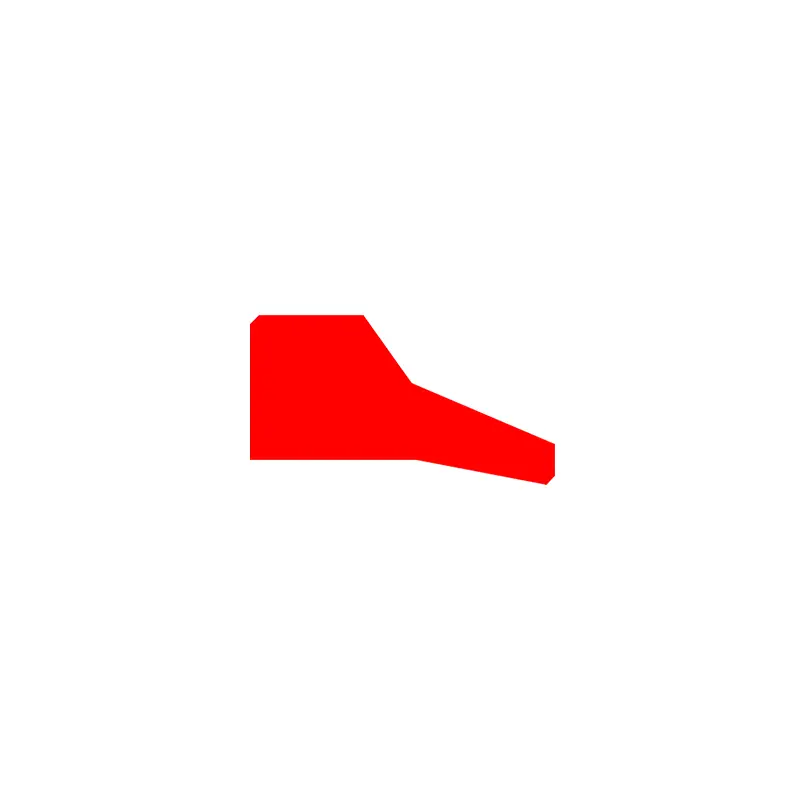

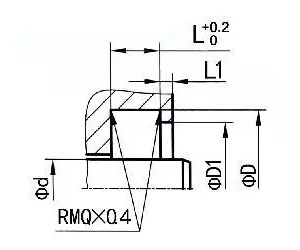

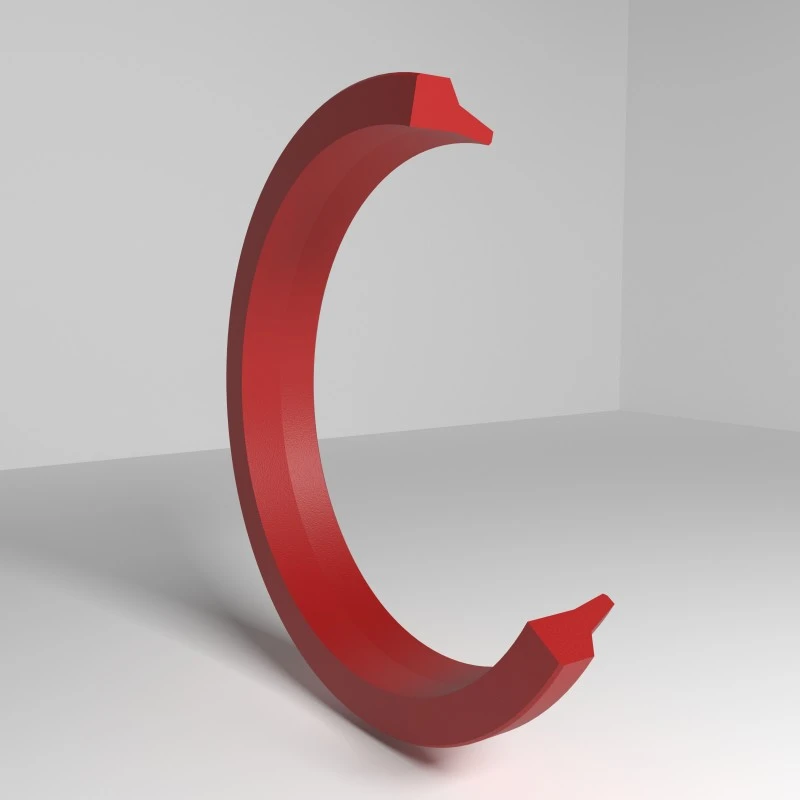

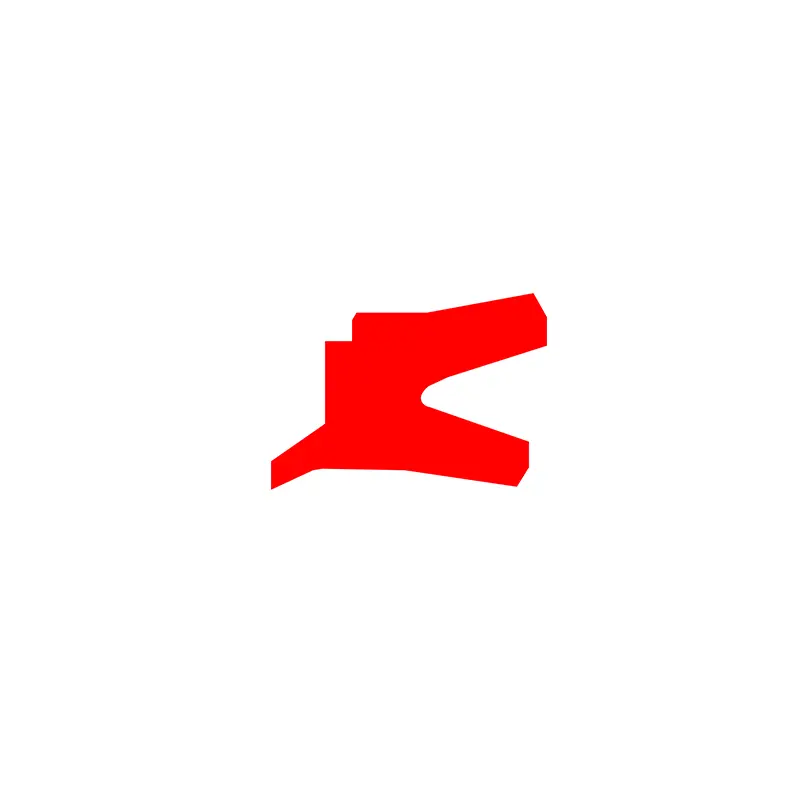

RCA101

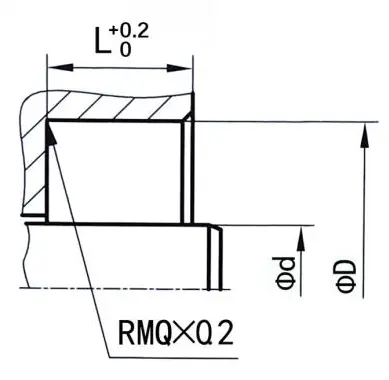

Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
H ...... Обща височина на уплътнението на праха
| Повърхностно покритие | R Tmax (μm) | RA (μm) |
| Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Отдолу от канала Грутна страна | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Съотношение на дължината на поддръжката на профила на TP | 50%-95% |
|
| Толерантност | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Пример за поръчка
Модел: RCA101
Размер на канала: 100x108x4/7
Материал: RC-PU-H
Тип уплътнение: RCA101, RCA104
Основно приложение: Стандартна защита на праха за маслени цилиндри
Предимства: Проста инсталация, отличен анти-фрикс и прахоустойчив ефект, без обратна овеция в кухината, без отваряне на налягането между уплътнителния пръстен и праховия пръстен.
Материал: Полиуретан, каучук

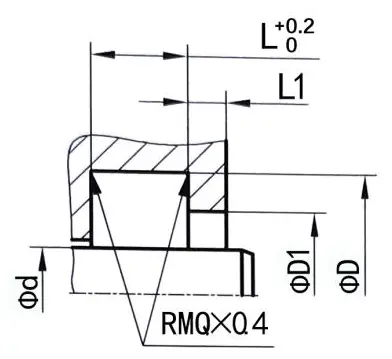

| Примери за уплътняване на жлеба | По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) | |||||||
 |

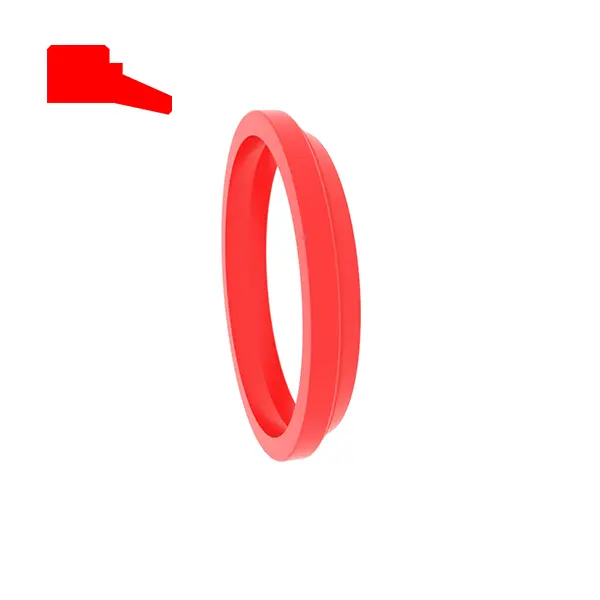

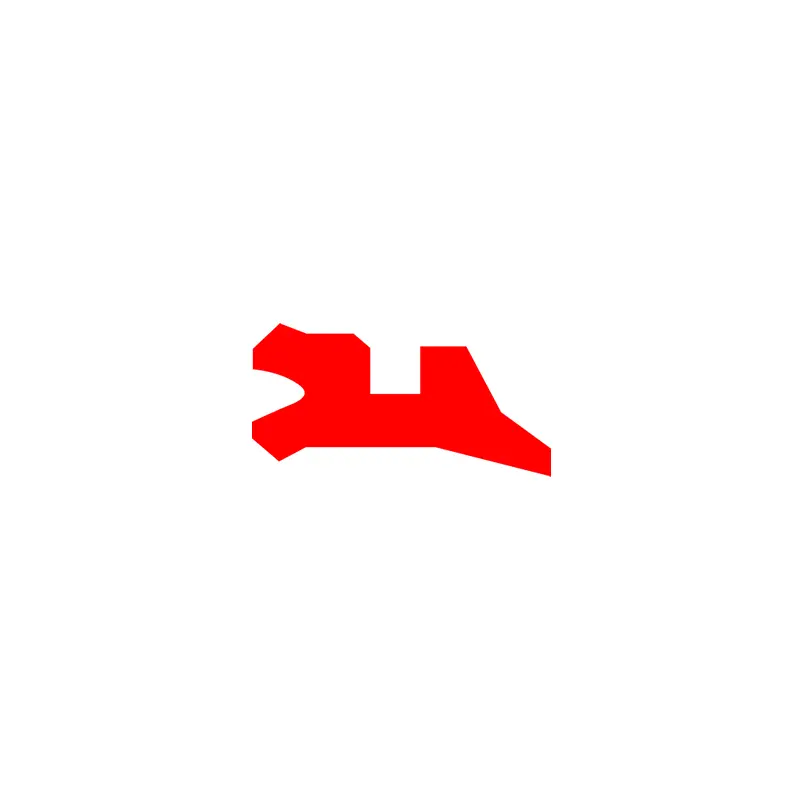

RCA101
|
Φd | Φd | Fd1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

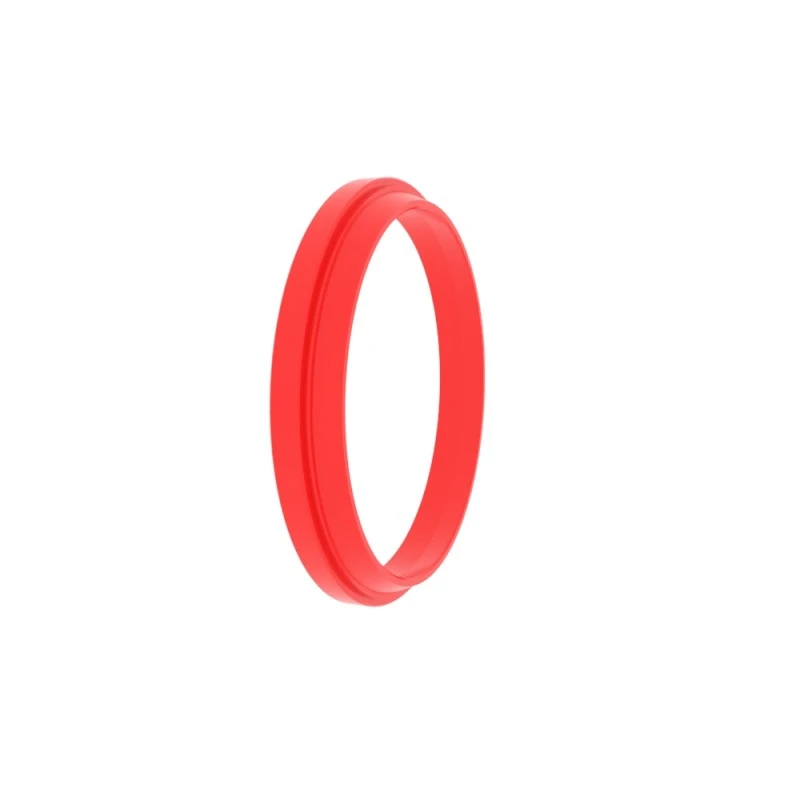

RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

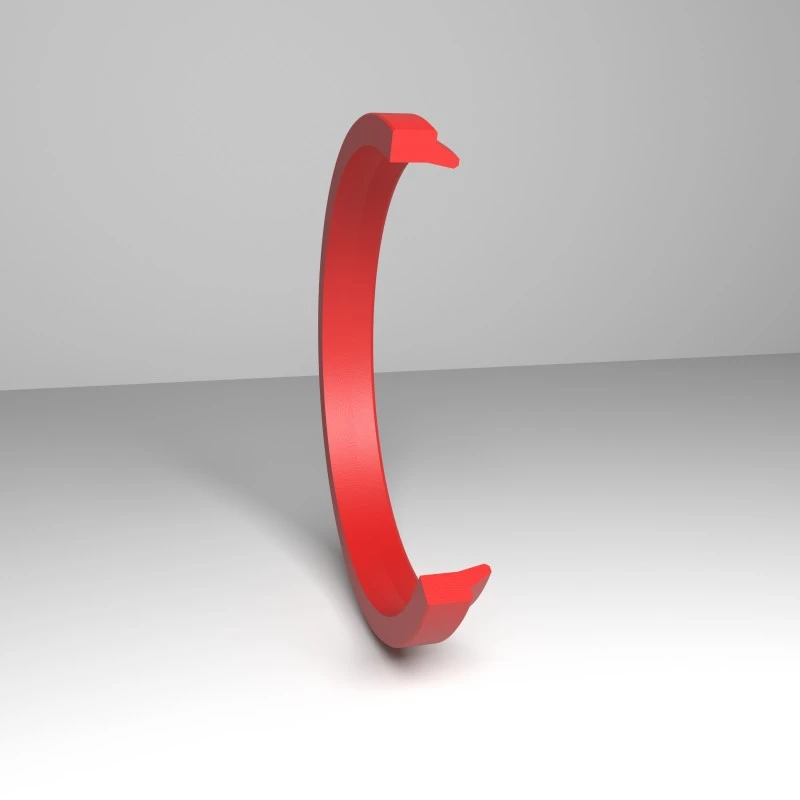

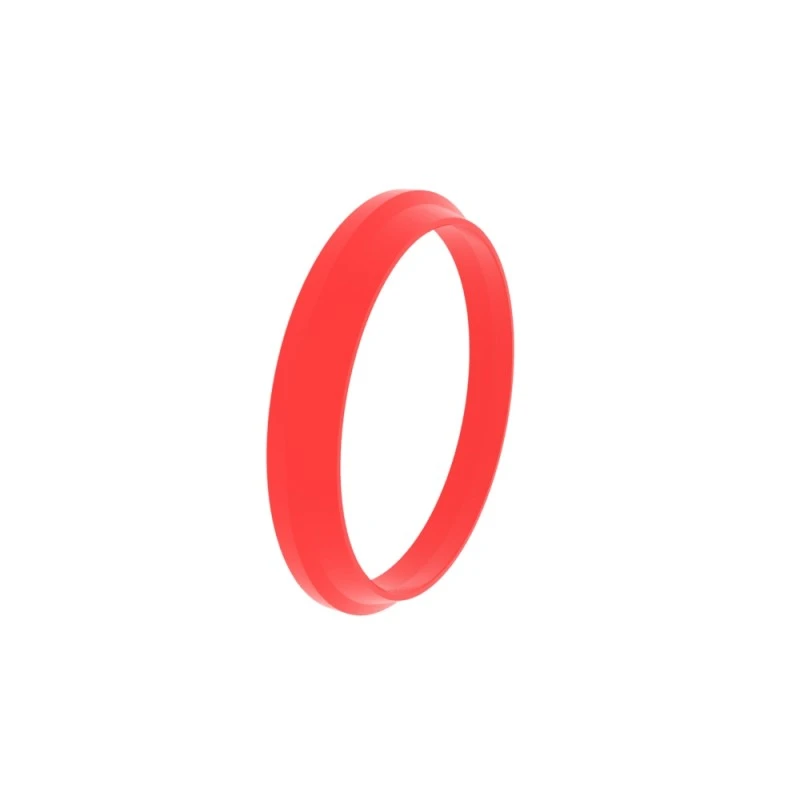

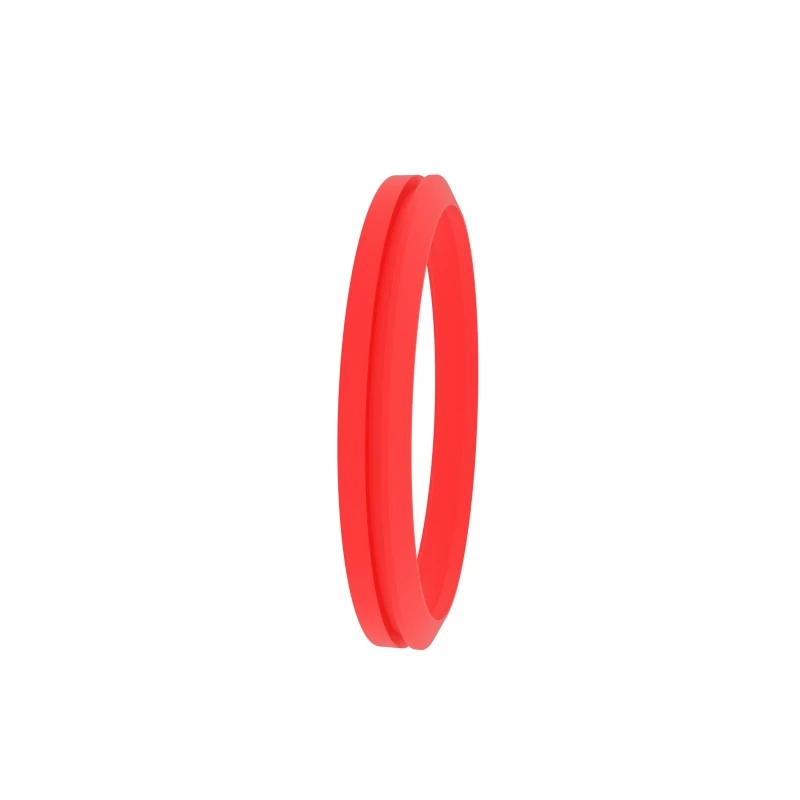

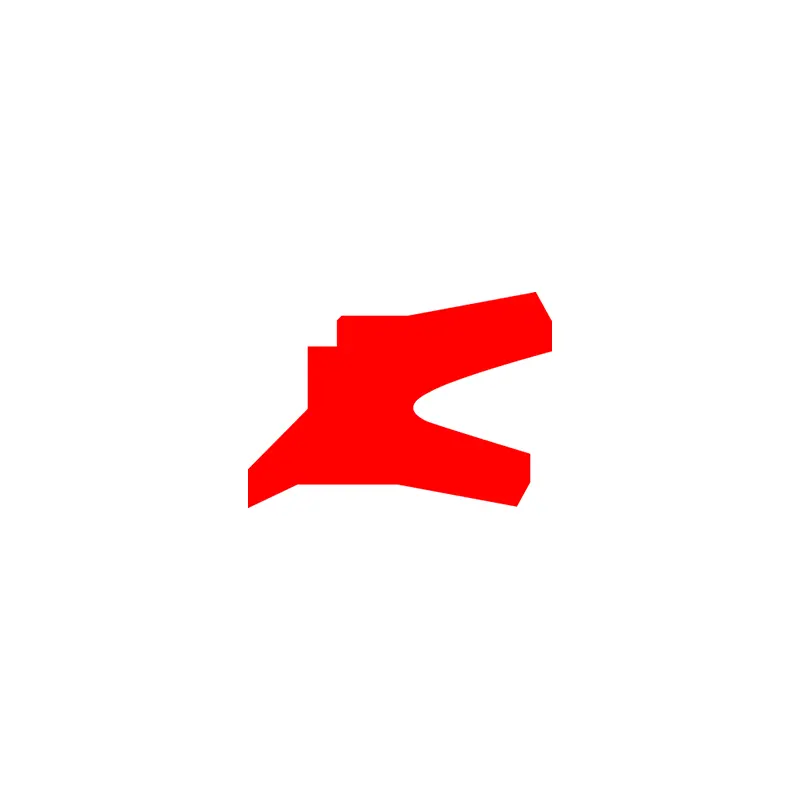

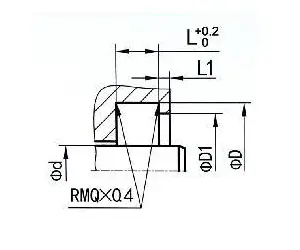

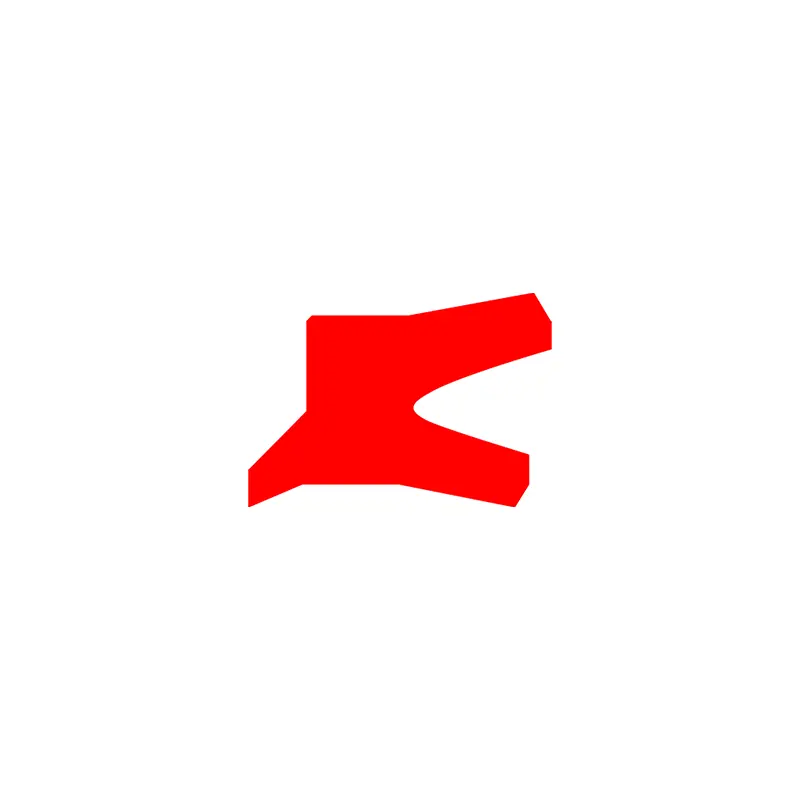

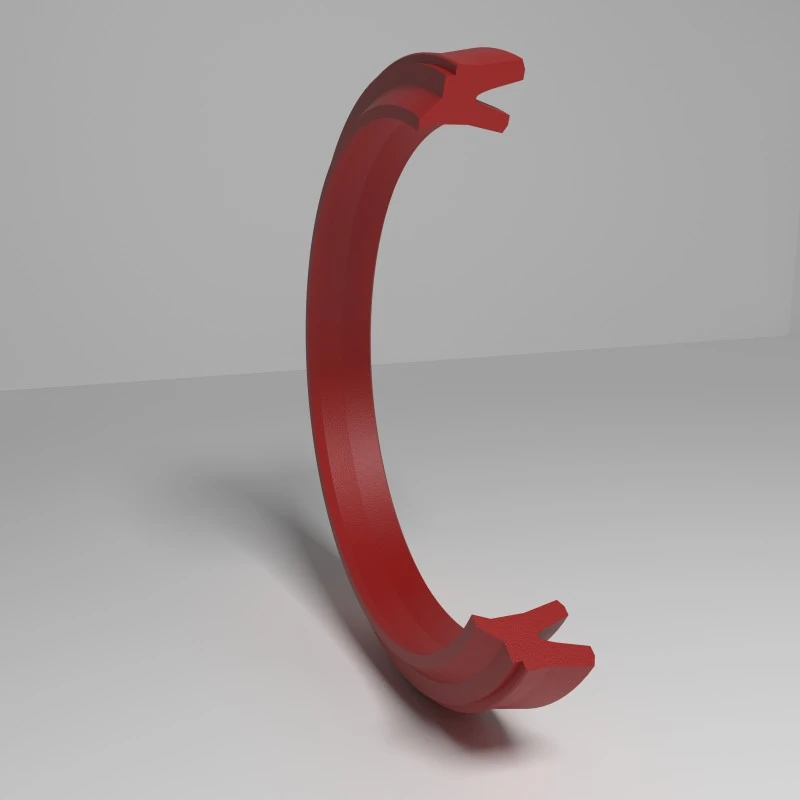

RCA102
Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
H ...... Обща височина на уплътнението на праха
| Повърхностно покритие | R Tmax (μm) | RA (μm) |
| Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Отдолу от канала Грутна страна | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Съотношение на дължината на поддръжката на профила на TP | 50%-95% |
|
| Толерантност | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Пример за поръчка
Модел: RCA102
Размер на канала/Общо уплътнение на праха: 100x115x8.5
Материал: RC-PU-H
Тип уплътнение: RCA102, RCA105, RCA211
Основно приложение: Използва се главно с плъзгащи се комбинирани уплътнения
Предимства: Добро представяне на триене, RCA211 Двупосочно уплътнение
Материал: (ултра-висока твърдост) Полиуретан, каучук
| Примери за уплътняване на жлеба | По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) | |||||||
 |

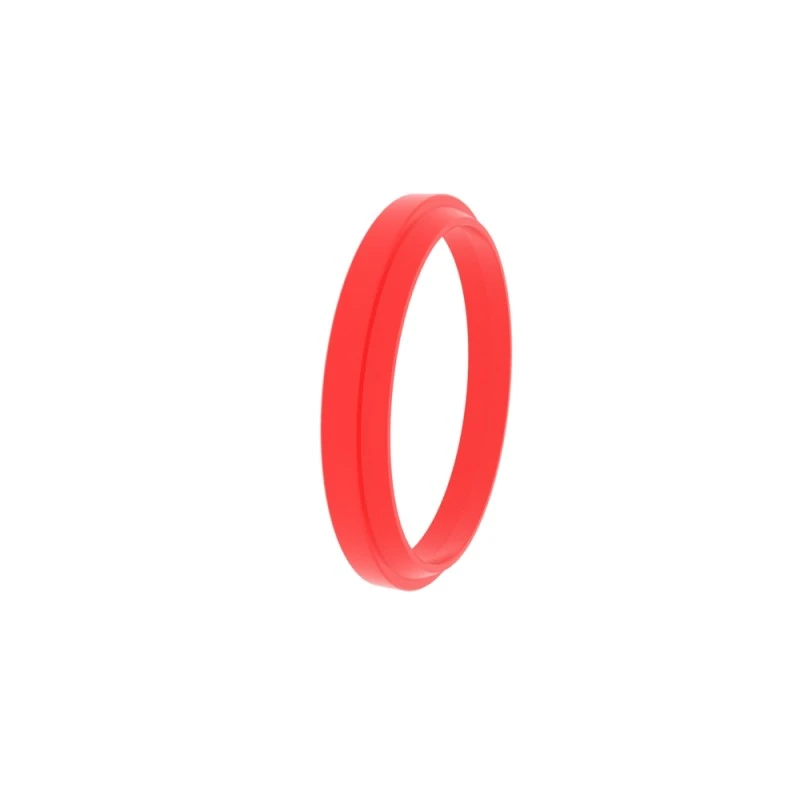

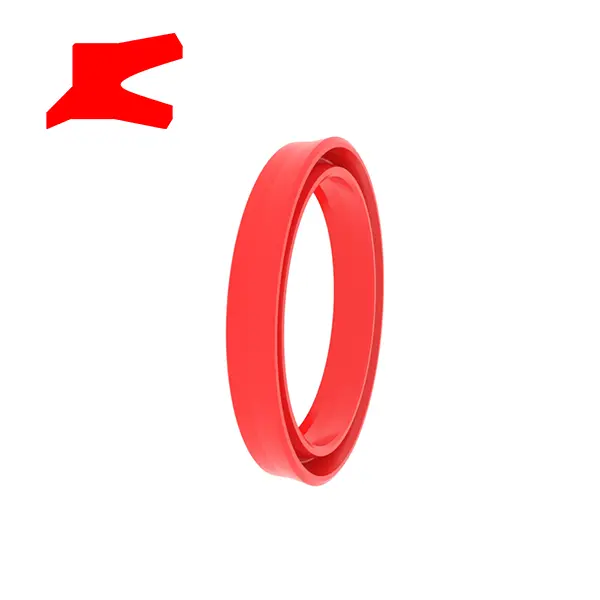

RCA102
|
Φd | Φd | Fd1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7.5 | 8.5 | ≥2 | 11.5 | |||

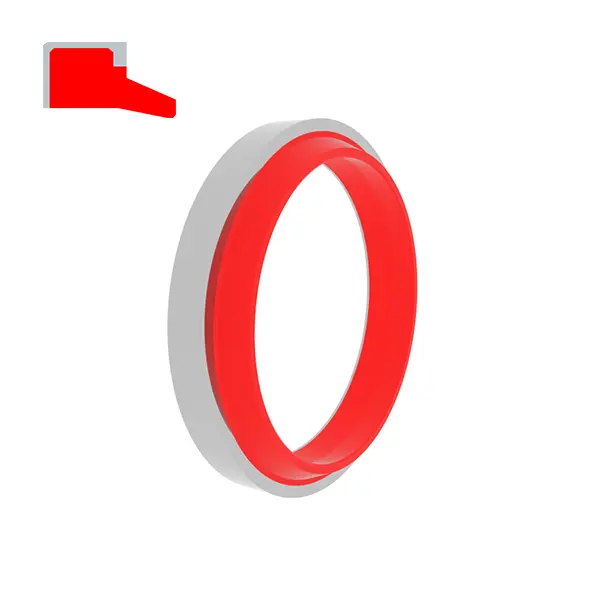

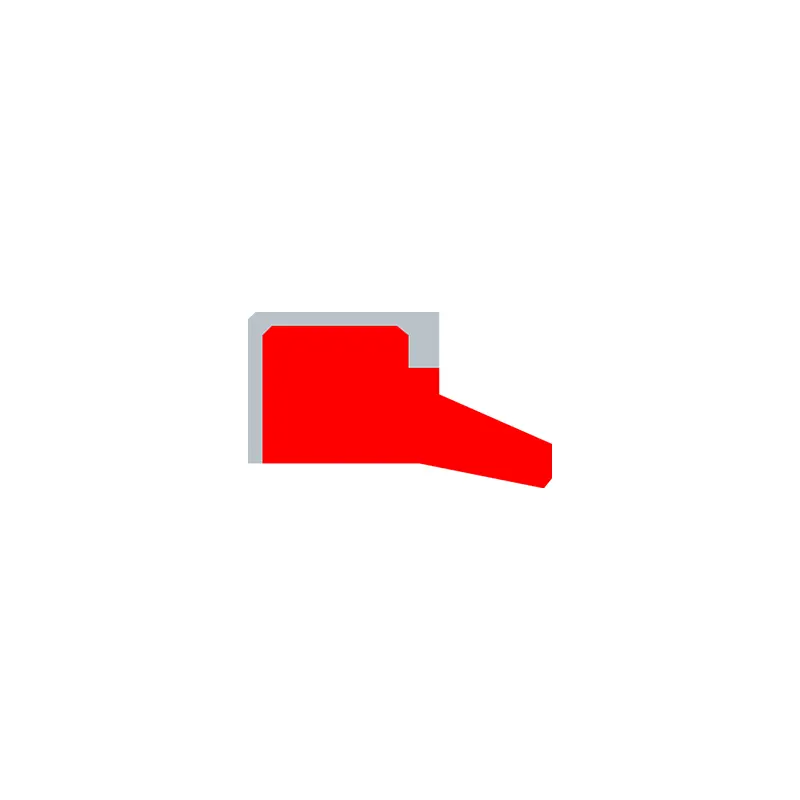

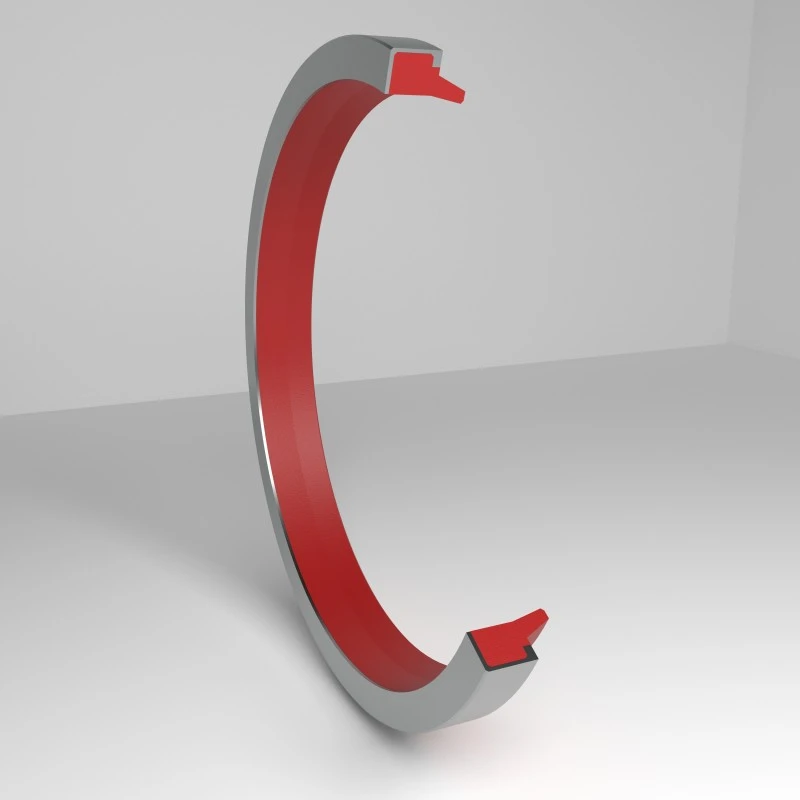

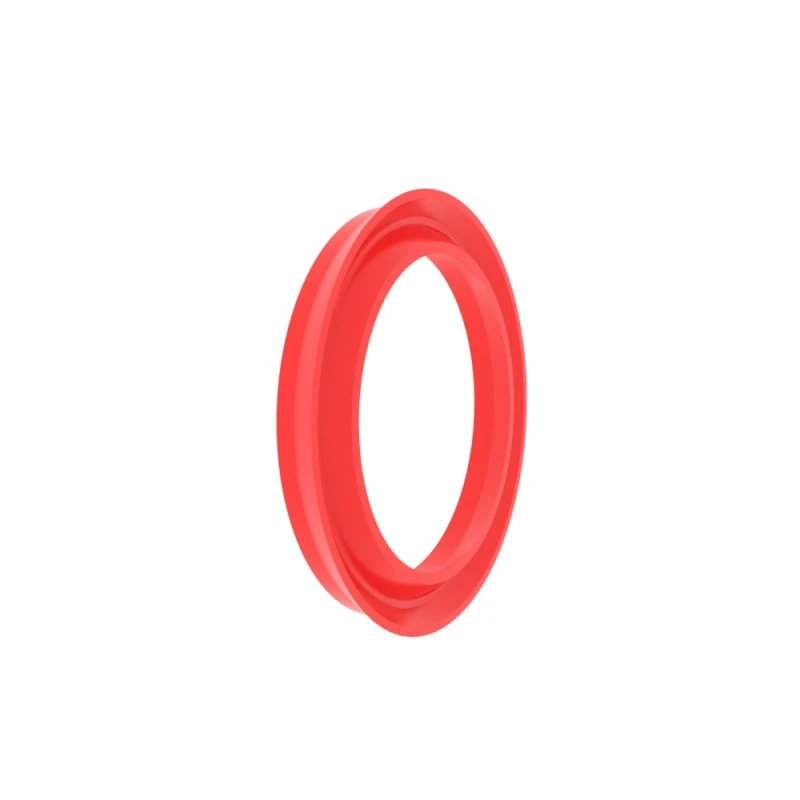

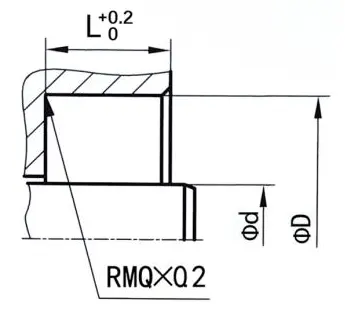

RCA103
Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
H ...... Обща височина на уплътнението на праха
| Повърхностно покритие | R Tmax (μm) | RA (μm) |
| Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Отдолу от канала Грутна страна | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Съотношение на дължината на поддръжката на профила на TP | 50%-95% |
|
| Толерантност | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Пример за поръчка
Модел: RCA103
Размер на канала/Общо уплътнение на праха: 100x115x9/12
Материал: RC-PU-H+POM
Тип уплътнение: RCA103, RCA106
Основно приложение: Стандартни цилиндри и за отворени канали
Предимства: Противоположната ефективност е добра и опорният пръстен предотвратява възникването на окисляването между канала и уплътнението, а позиционирането и прилягането в кухината са твърди.
Материал: (ултра-висока твърдост) Полиуретан + полиоксиметилен, каучук + полиоксиметилен
| Примери за уплътняване на жлеба | По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) | |||||
 |

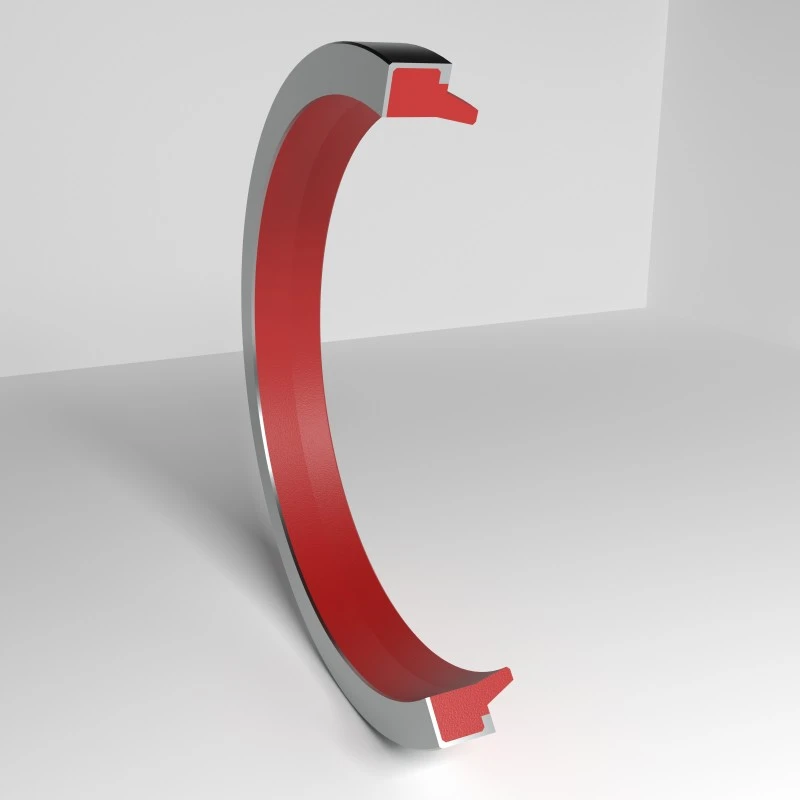

RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

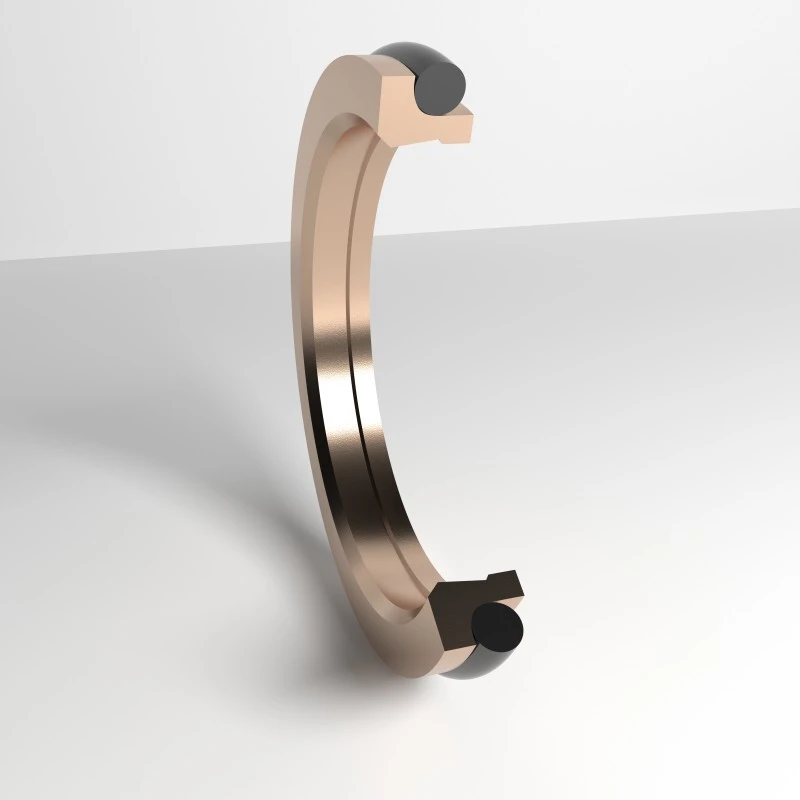

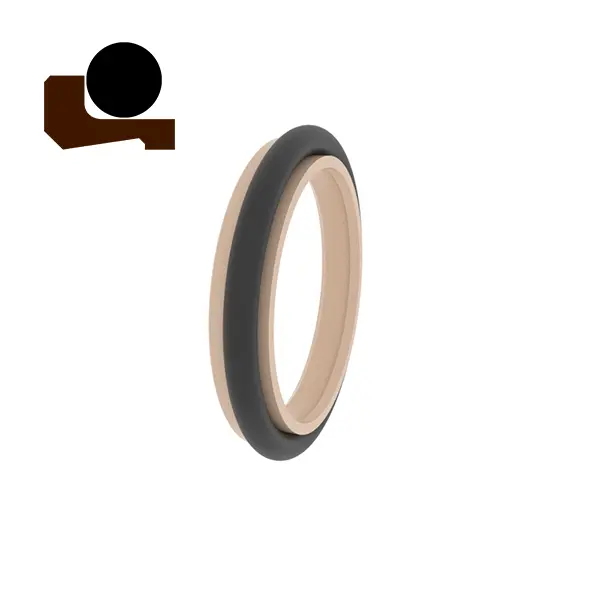

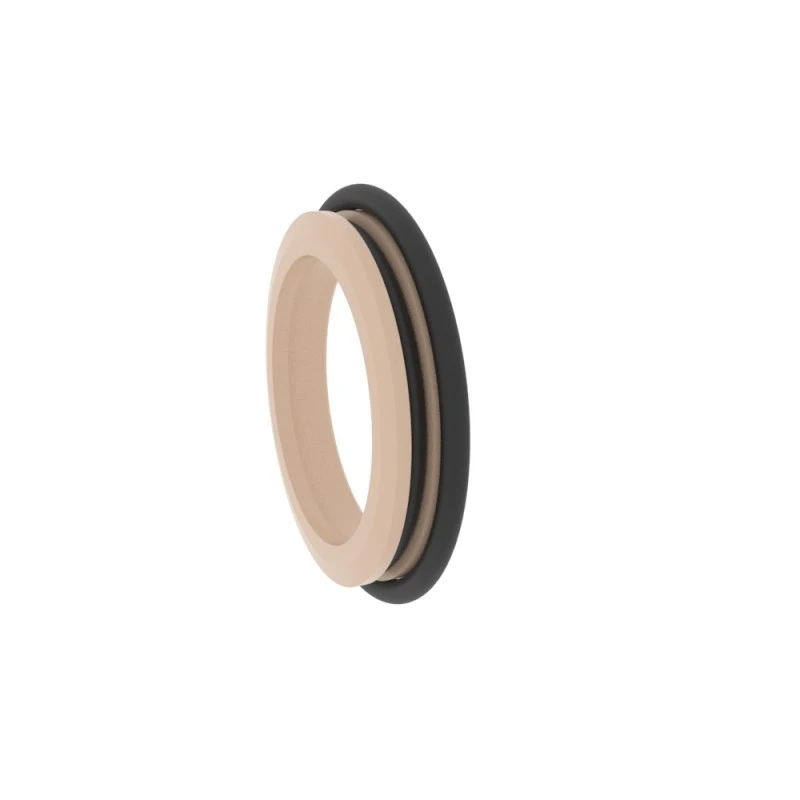

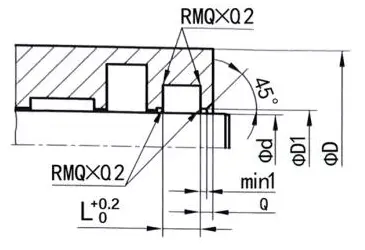

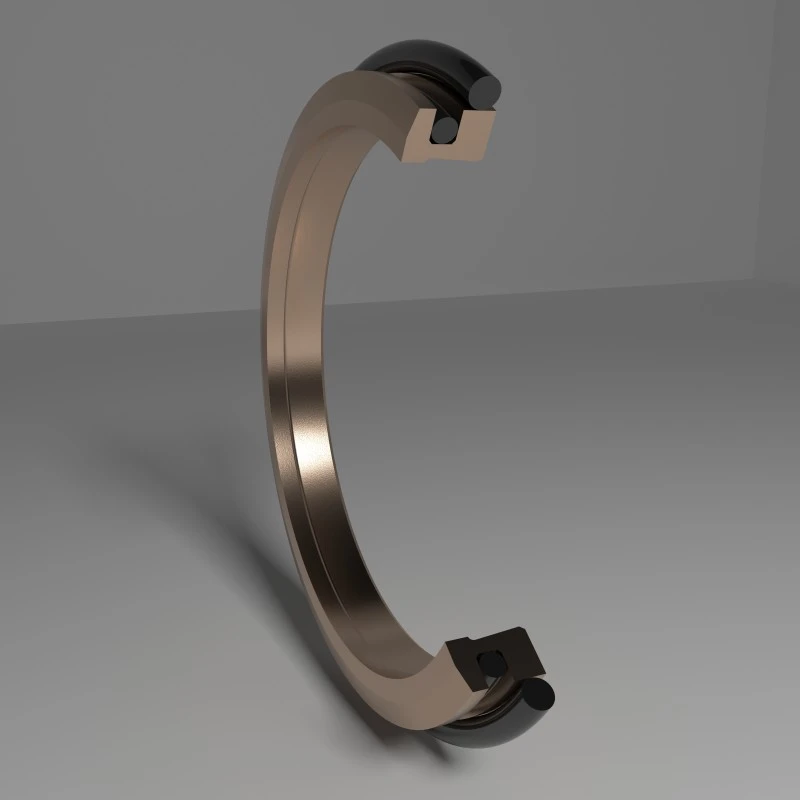

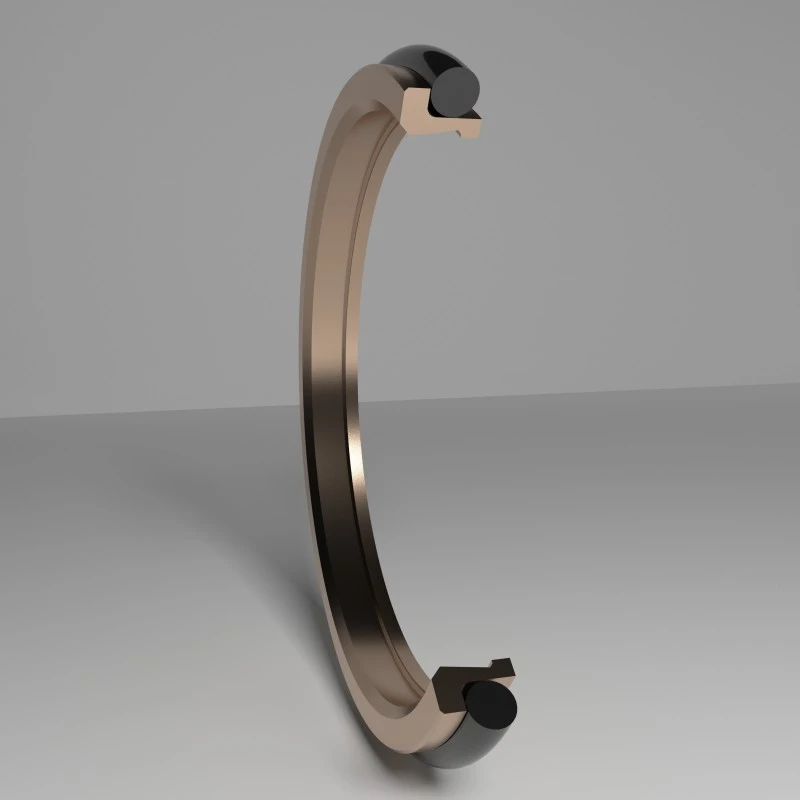

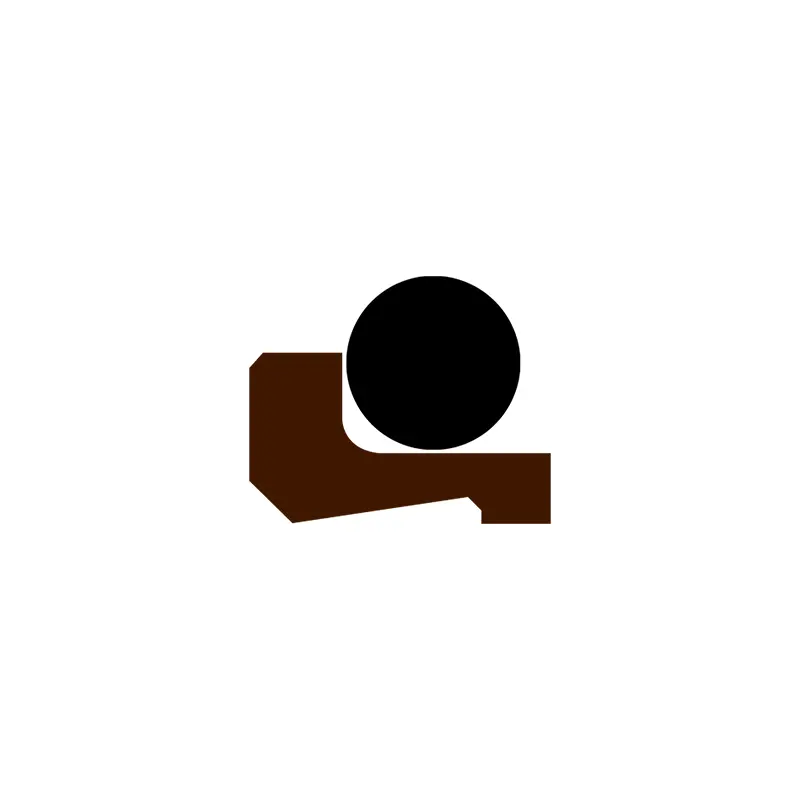

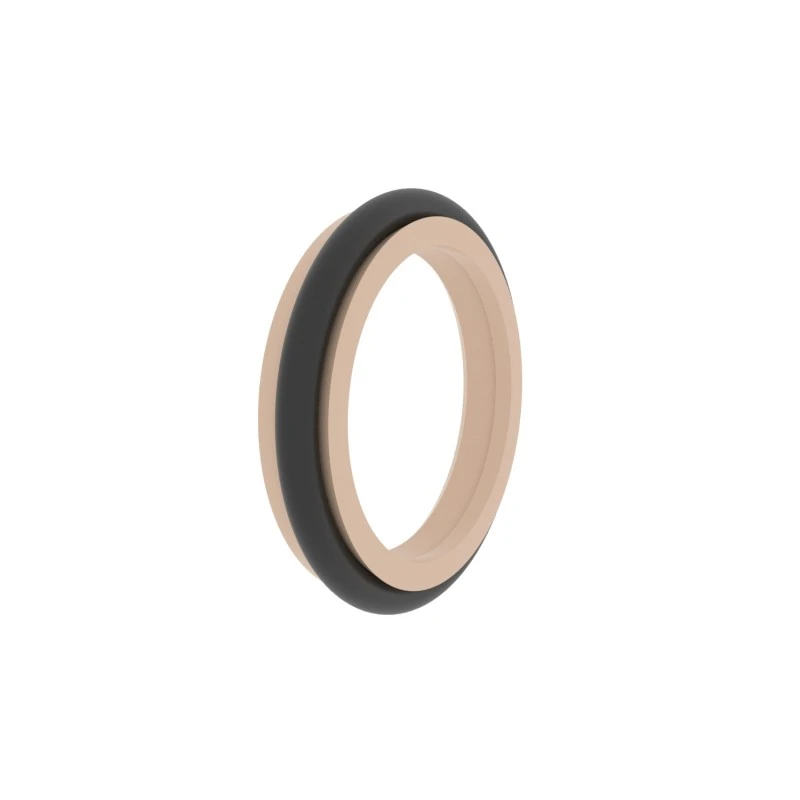

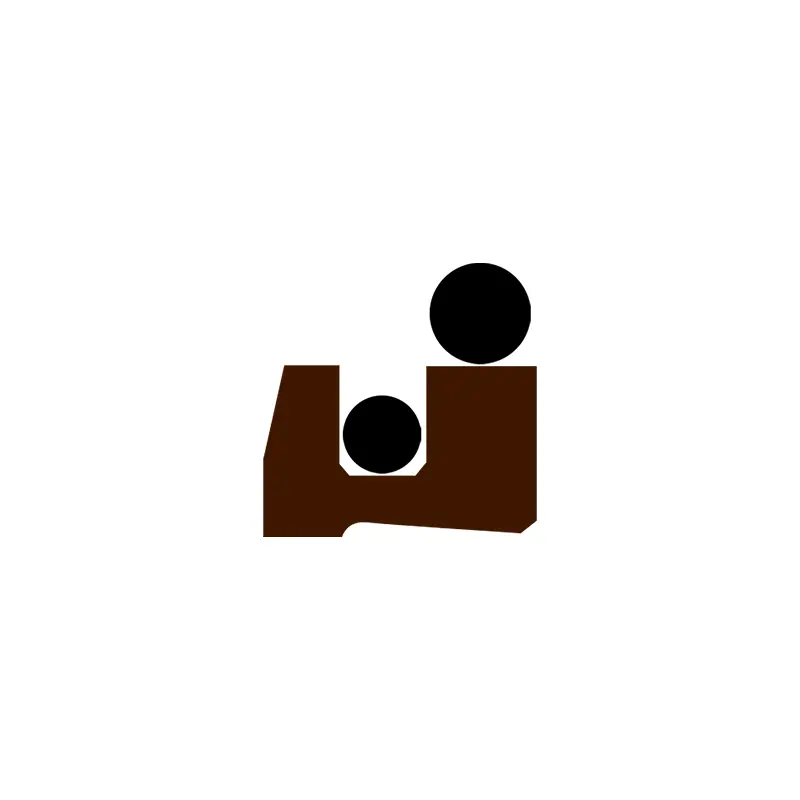

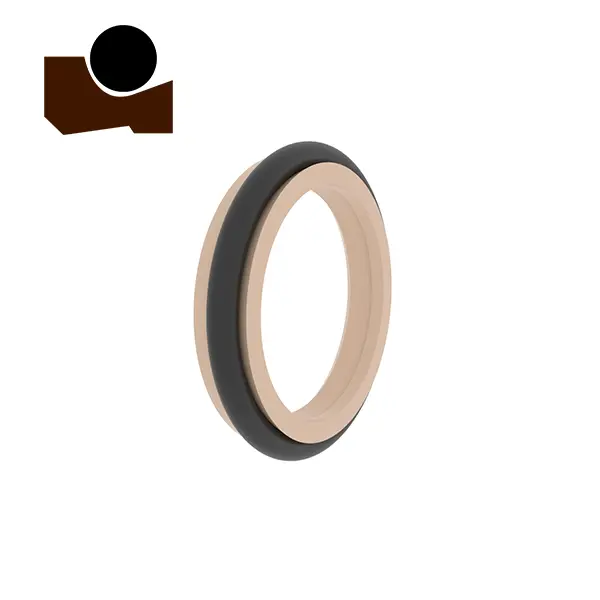

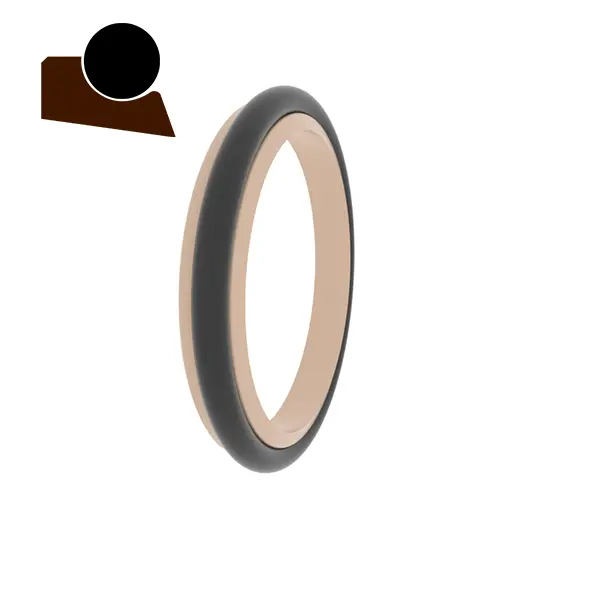

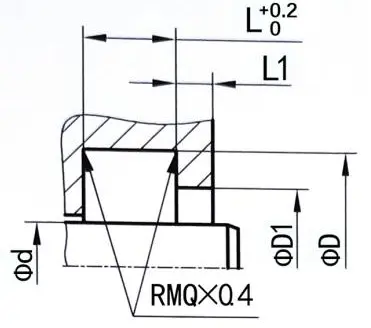

RCA115
Размер на поръчката
Φd ...... Външен диаметър
Φd1 ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
| Повърхностно покритие | R Tmax (μm) | RA (μm) |
| Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Отдолу от канала Грутна страна | ≤6.3 ≤15 | ≤1.6 ≤3 |
| Съотношение на дължината на поддръжката на профила на TP | 50%-95% |
|
| Толерантност | |
| Φd1 H11 | L <10mm +0.2 |
| Φd H11 | L ＞ 10 mm +0.3 |
Пример за поръчка
Модел: RCA115
Размер на канала/Общо уплътнение на праха: 100x108.8x6
Материал: PTFE3+NBR
Тип уплътнение: RCA115, RCA118
Основно приложение: Химическа индустрия, хранителна промишленост и серво клапи
Предимства: Коефициент на нисък триене, без пълзящо, малко пространство за инсталиране, дълъг устойчив на износване живот и отлични възможности за настройка и позициониране по време на работа.
Материал: Тетрафлуоретилен, нитрил каучук или флуор
| Примери за уплътняване на жлеба | По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | О-пръстен | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|
RCA116
|
65-250.9 | Φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
