Ние се фокусираме върху диверсифицираните нужди в областта на буталните уплътнения и предоставяме високоефективни решения, обхващащи всички сценарии на хидравлика и пневматика. Нашата продуктова линия е разделена на еднодействаща и двойно действие като ядро, съчетавайки материални иновации и структурна оптимизация, за да посрещне предизвикателствата на запечатването от конвенционалната индустрия до крайните условия на труд:
1. Акценти на серията за уплътняване на уплътненията на буталото:
Високо налягане и антиеструзия: RCK102/102R/104 серии са предназначени за високо налягане и структурата на опората се засилва, за да се адаптира към големи пропуски и тесни канали. RCK109H/120/122 и други комбинирани уплътнения интегрират водещи пръстени и еластомери, за да пробият границата на 35MPA+ високо налягане, особено подходяща за добив и тежки машини.
Динамична адаптивност: RCK108/125/138 използва тетрафлуореетилен материал за постигане на стабилно уплътняване от изключително ниска скорост до висока скорост (0,01 ~ 5m/s), а характеристиките на ниско триене са подходящи за ходене на хидравлика и прецизно оборудване за леене на инжектиране.
Екстремна толерантност към околната среда: RCK119/139 е оборудван с материал Mander Spring и PTFE, който е устойчив на корозия и сухо-устойчив. Широкият температурен диапазон от -40 ℃ ~ 200 ℃ обхваща химически, фармацевтични високотемпературни реактори и производствени линии за асептични храни.
2. Персонализиран дизайн на индустрията:
Поддръжка и модификация: RCK116/216 опростява процеса на инсталиране и се адаптира към нуждите на стария ремонт на цилиндъра и бързата подмяна на оборудването за пълнене на храни.
Двойна средна изолация: RCK144/145 има оригинална двойна структура на устните, която може да запечата масло/вода или газ/течна смесена среда едновременно, подходяща за сложни условия на труд.
Оптимизация на кратък инсулт: RCK103/143 засилва стабилността на вграждането чрез предварително натоварване на О-пръстена, за да се избегне рискът от изтичане в хидравлични цилиндри с къс ход.
3. Основни технологии предимства:
Материална наука: Полиуретановата устна (RCK205) Дизайнът на съхранение на масло удължава живота на пневматиката без смазване, а тетрафлуоретилен (RCK108) отчита както устойчивост на износване, така и химическа устойчивост.
Структурна иновация: Пръстени отзад към гръб (RCK101), поддържащи пръстени анти-условни (RCK120) и други дизайни гарантират издръжливостта на уплътненията при вибрации и ексцентрични натоварвания.
Ние се ангажираме да предоставяме интегрирани решения за устойчиви на уплътнение за 20+ индустрии, като минни машини, оборудване за леене на инжектиране и медицински изделия, балансиране на разходите и производителността със стандартизирани модули и персонализирани услуги, като помагаме на клиентите да намалят разходите за поддръжка и да подобрят надеждността на оборудването.
Характеристики и приложения на продукта:
Уплътненията за завой на буталото са подходящи за хидравлични цилиндри и цилиндри, стандартни хидравлични цилиндри и ходещи хидравлични машини. Основните приложения включват строителни машини, селскостопански машини, кранове и стандартни цилиндри.
Когато се използва в химическата промишленост, той обикновено се използва за бързи цилиндри и машини за позициониране. Може да се използва и в хранителната индустрия, фармацевтичната индустрия и акумулаторите.
Предимства
Уплътняването на уплътнителното уплътнение на буталото се вгражда стабилно в жлеба, с добри динамични и статични характеристики на уплътняване, без нужда от допълнителни пътеводни пръстени, ниско триене, без хидравлично явление на пълзене, висока устойчивост на износване, добра ефективност на антиектриузия, добра термична проводимост, широк приложим температурен диапазон и силна способност за възвръщаемост на остатъците при динамични условия.

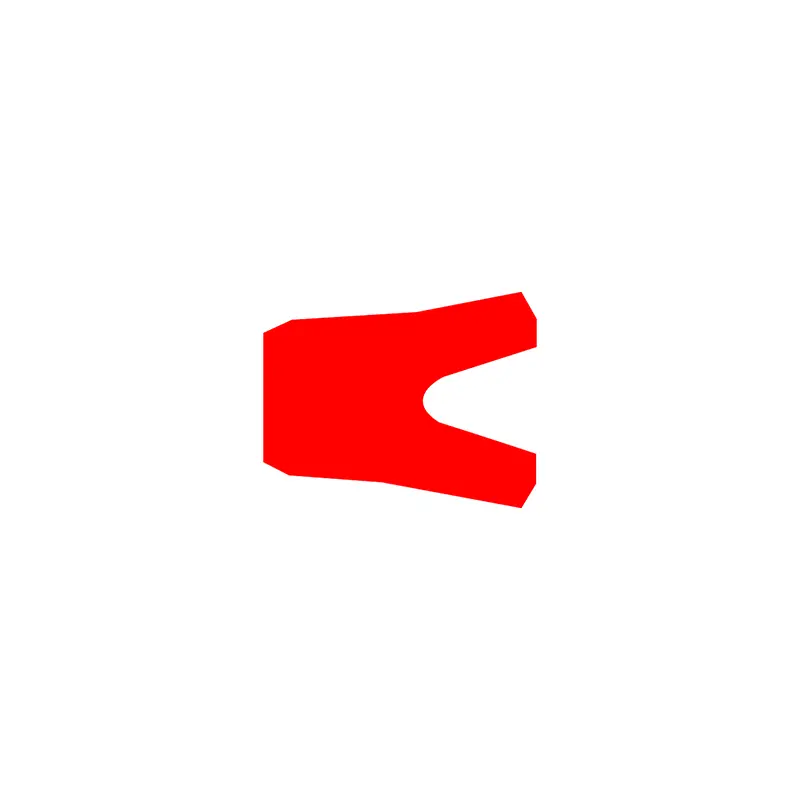

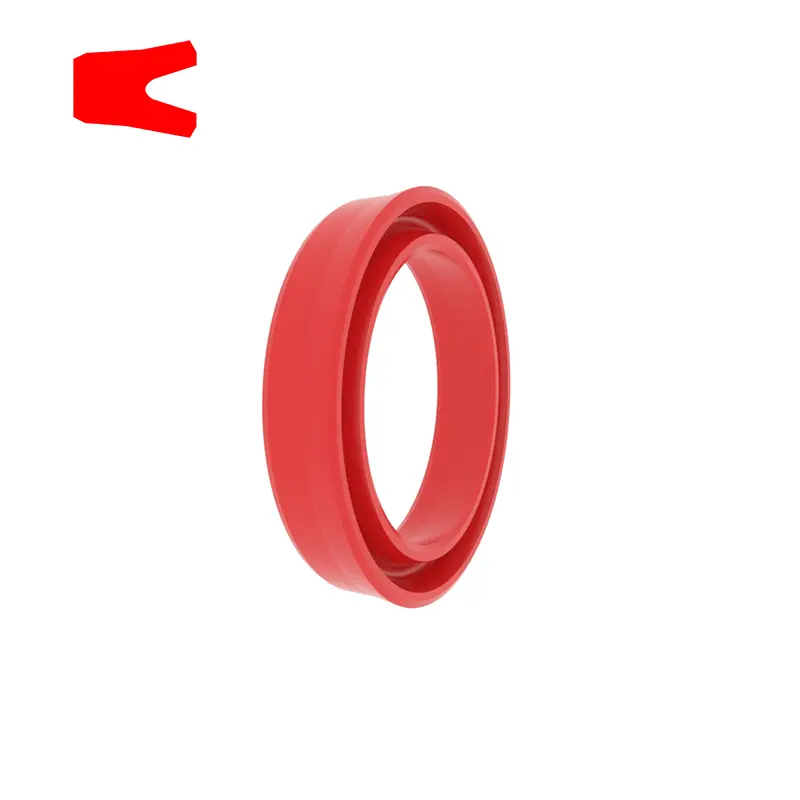

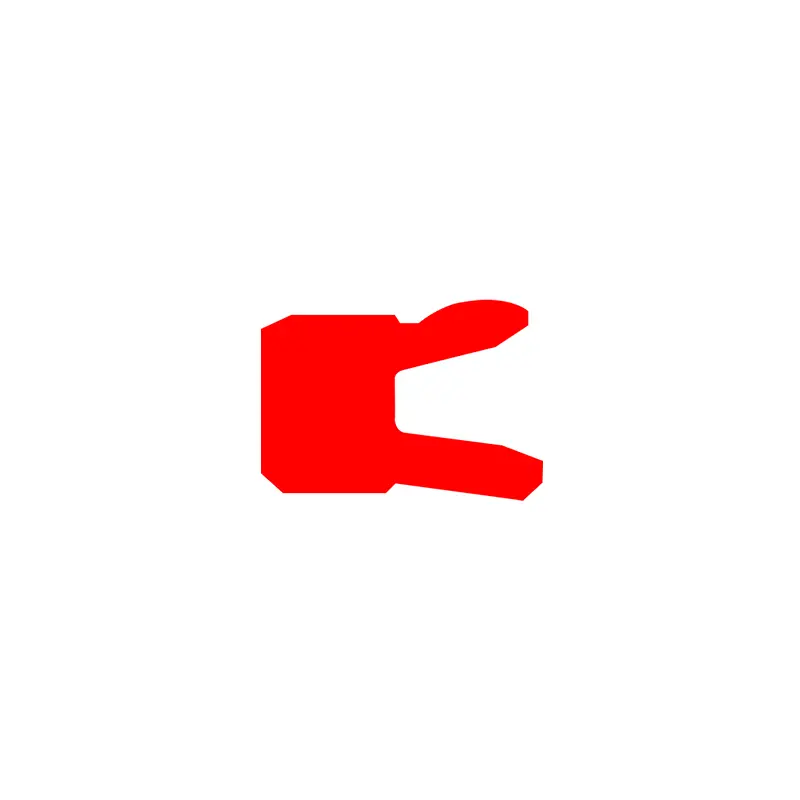

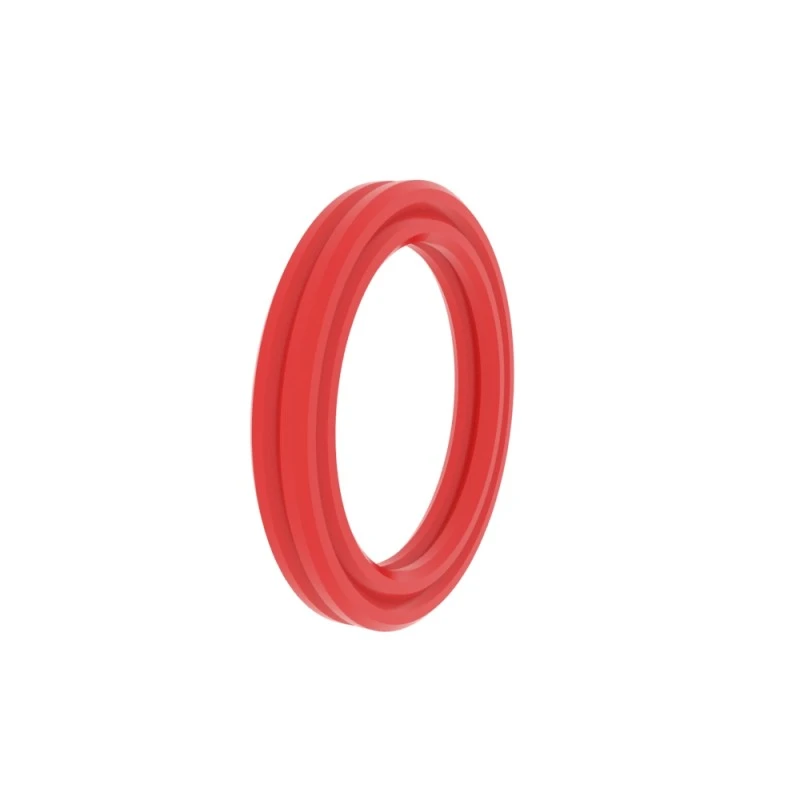

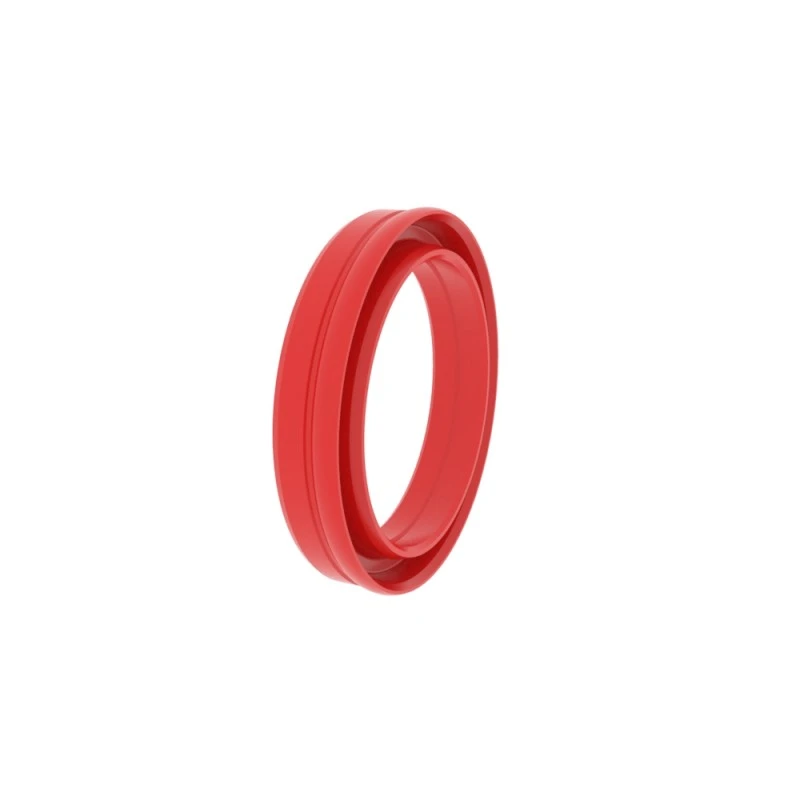

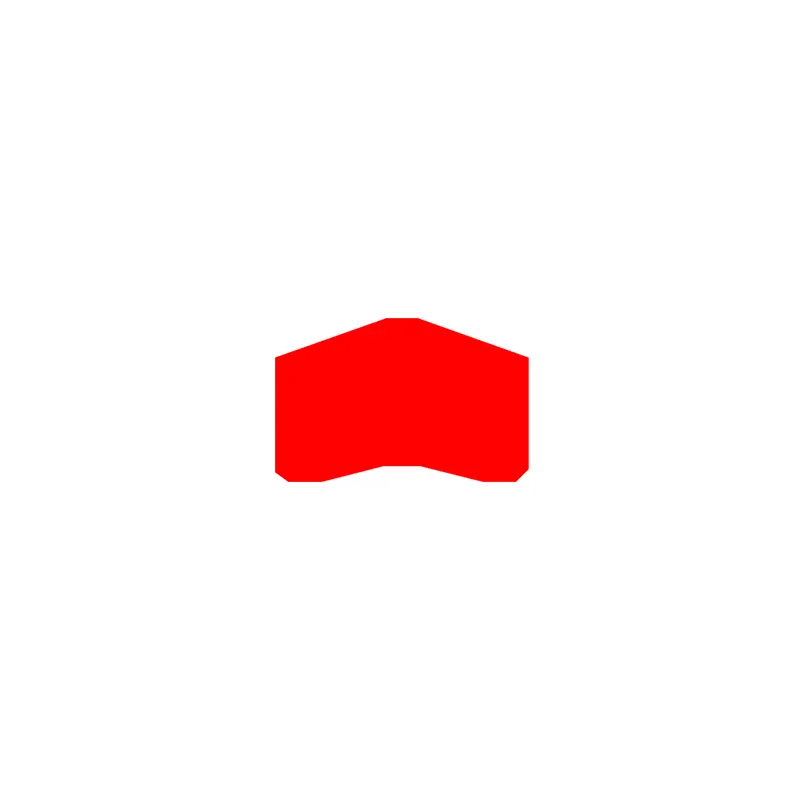

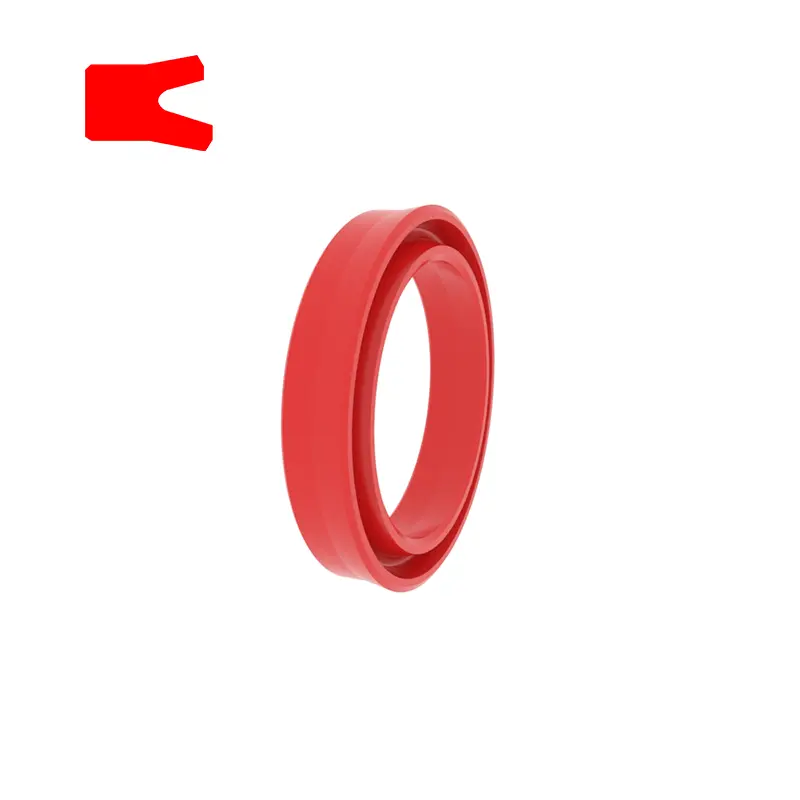

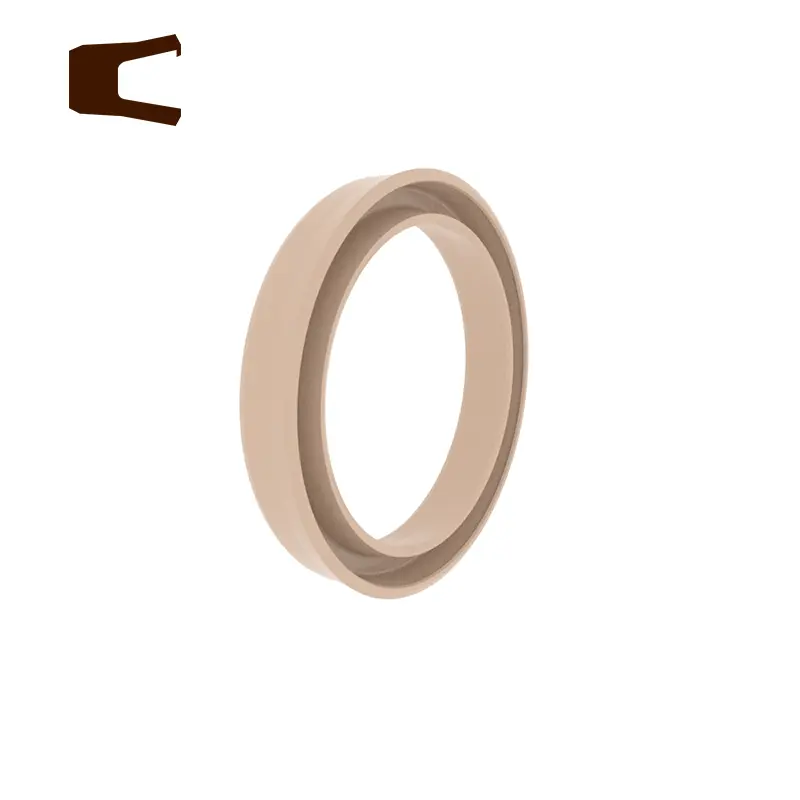

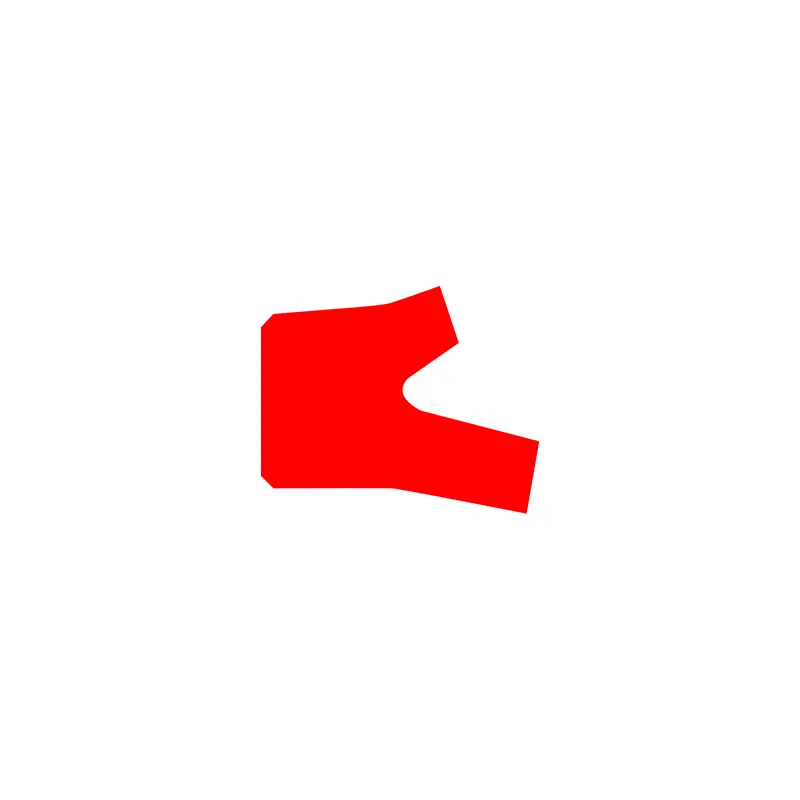

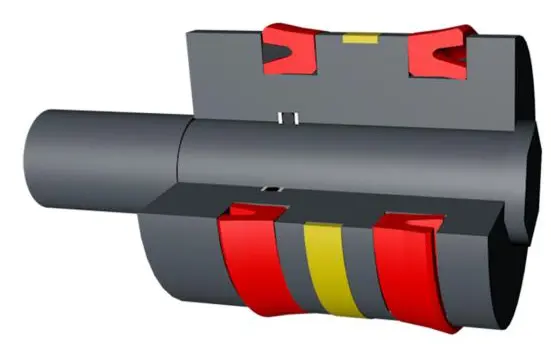

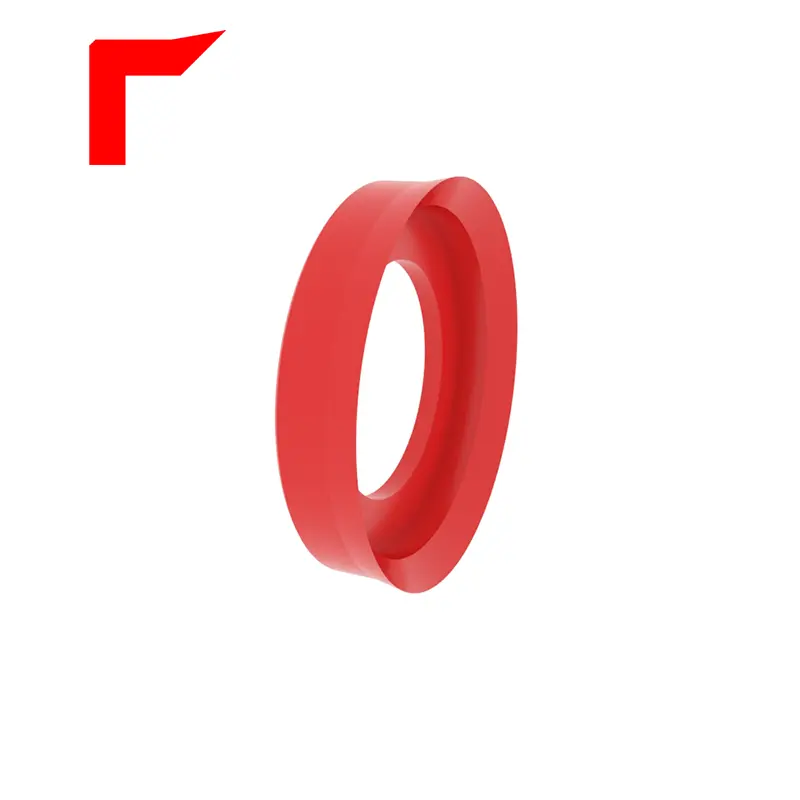

RCK101

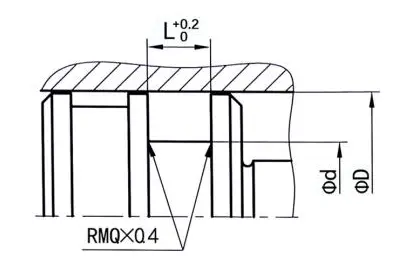

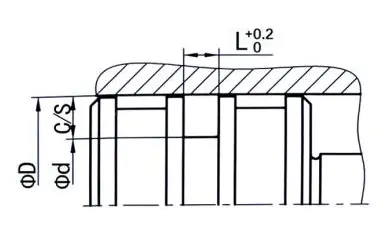

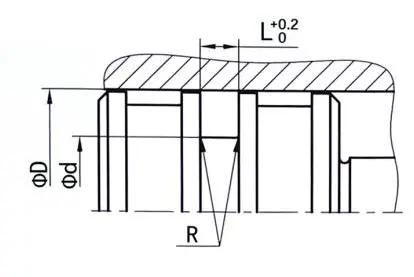

Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за поръчка
Модел: RCK101
Размер на канала: 100x84x10
Материал: RC-PU-H

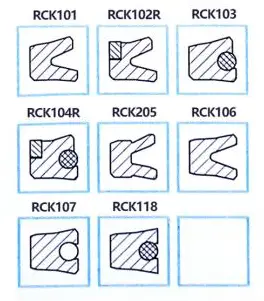

Тип уплътнение: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Основно приложение: Подходящо за хидравлични и пневматични цилиндри
Предимства: Той е стабилен при вграждане в жлеба, има отлични динамични и статични запечатващи характеристики, приложим е за широк температурен диапазон и има силна способност за връщане на остатъци при динамични условия.
Материал: Полиуретан, каучук
|
Примери за уплътняване на жлеба |
По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Максимална пропаст в екструзия |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

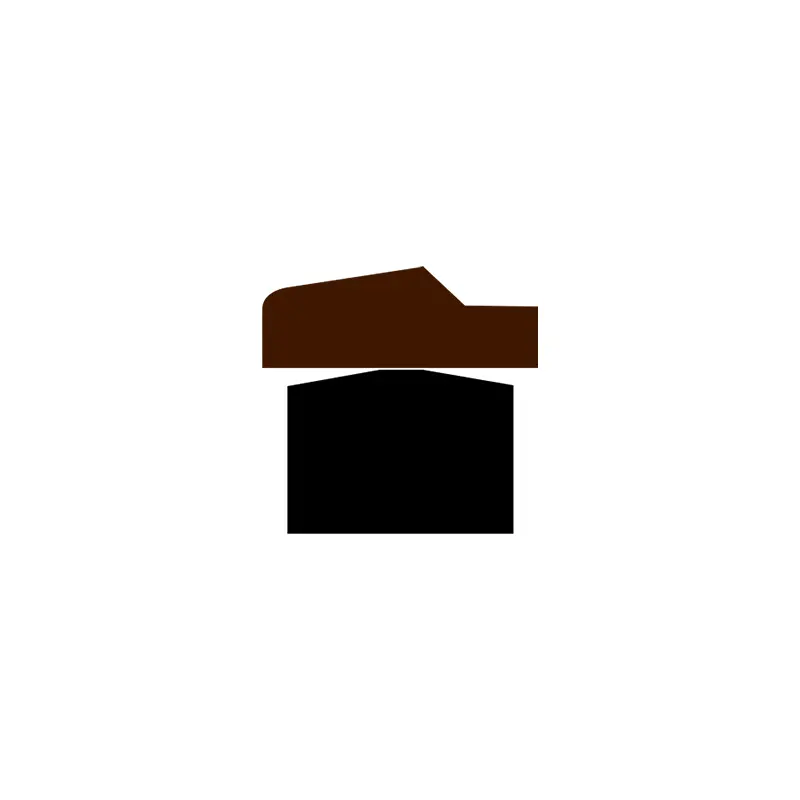

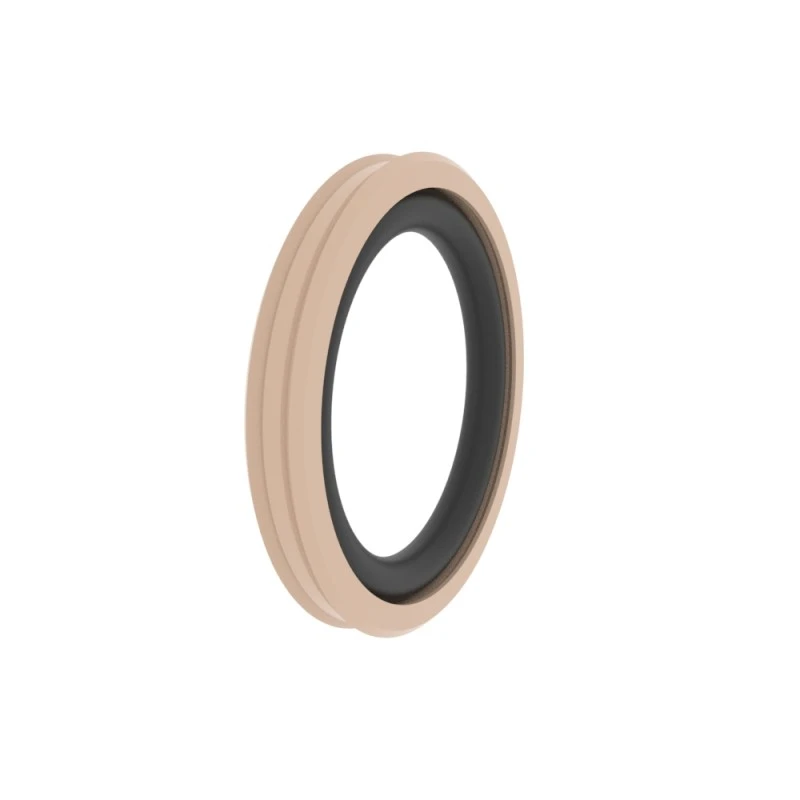

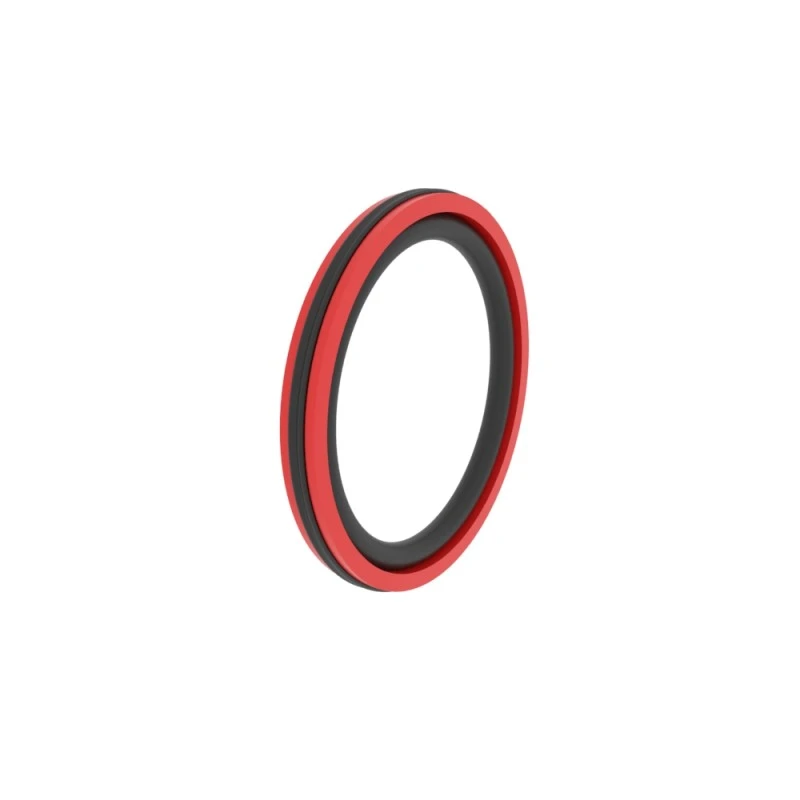

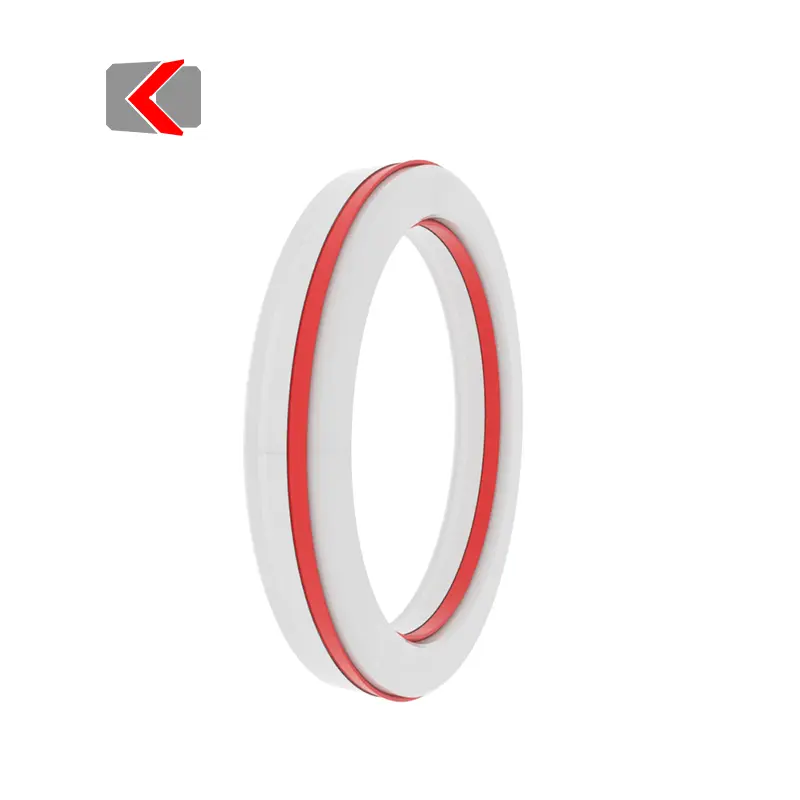

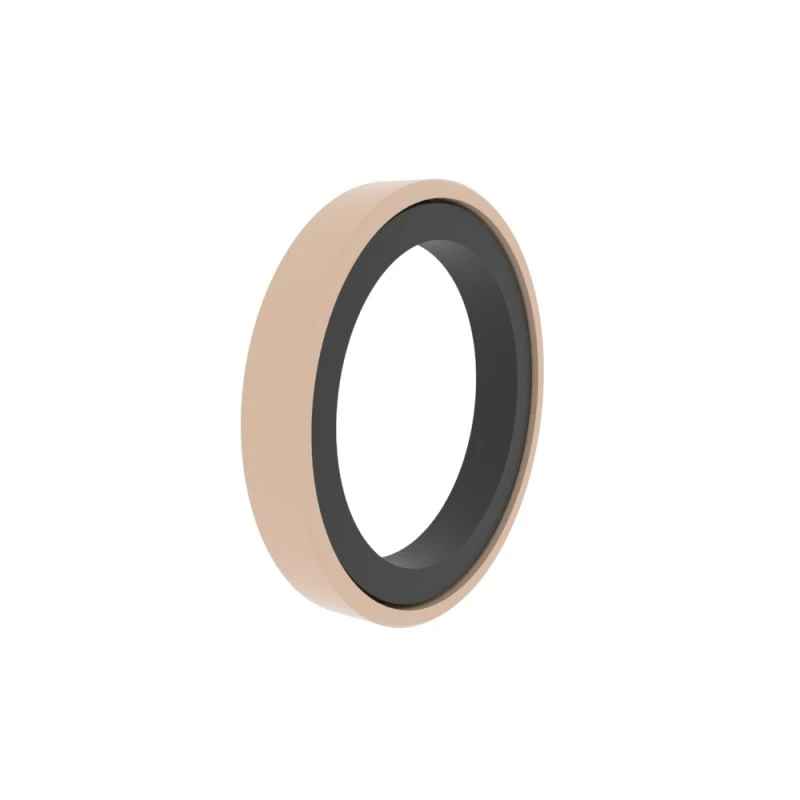

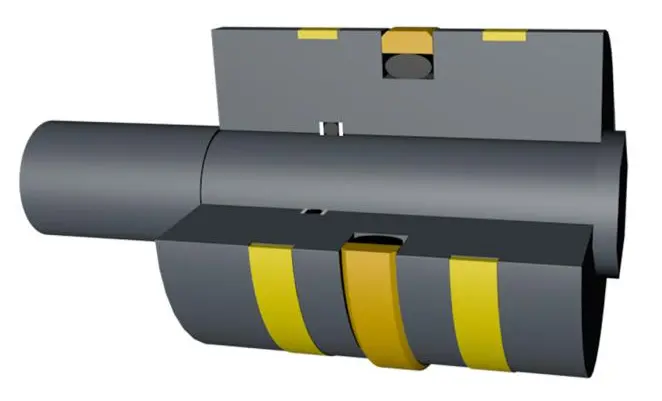

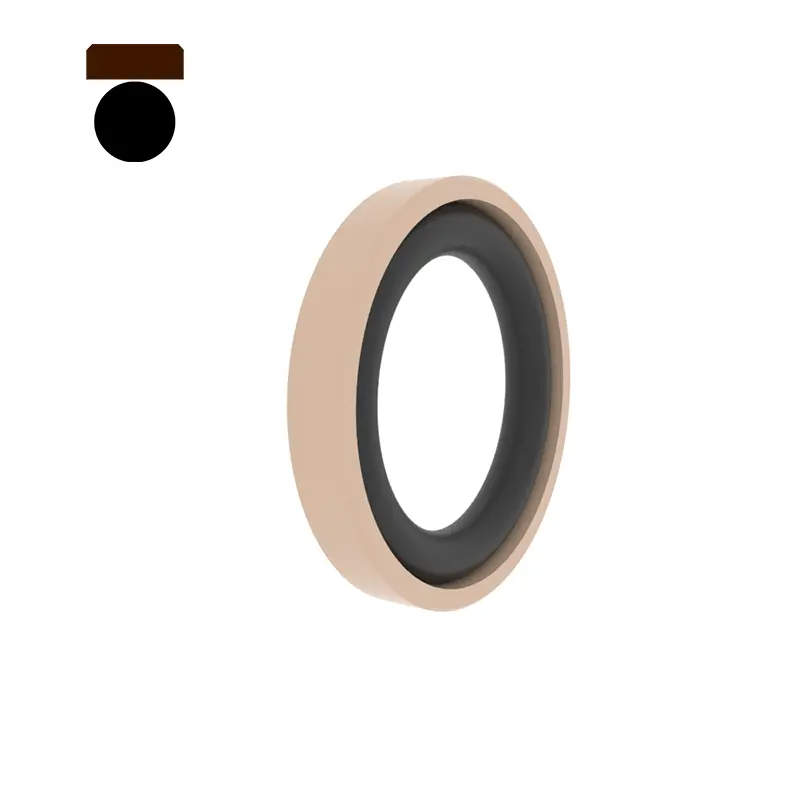

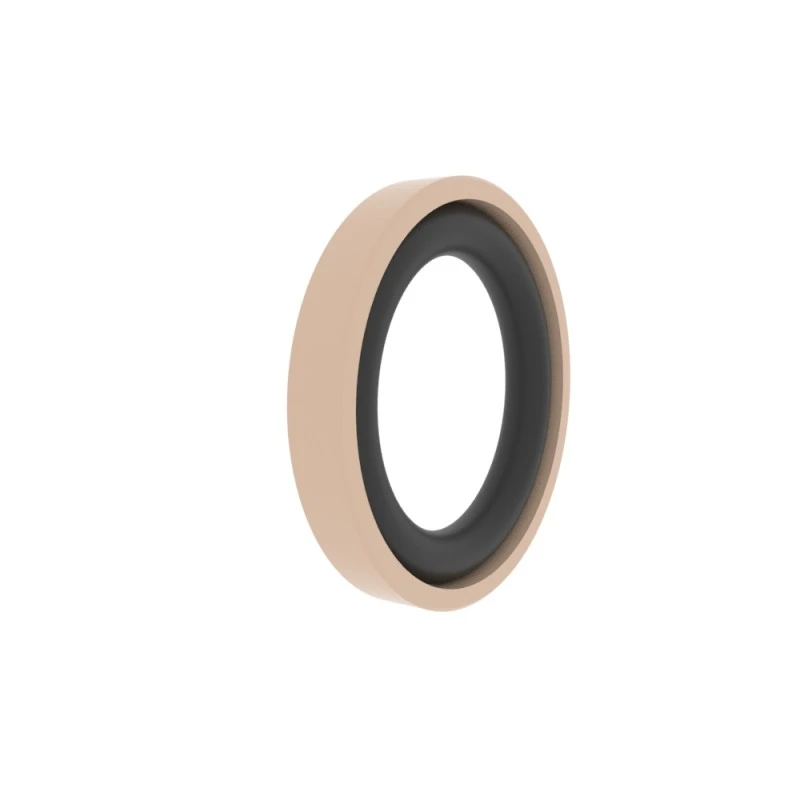

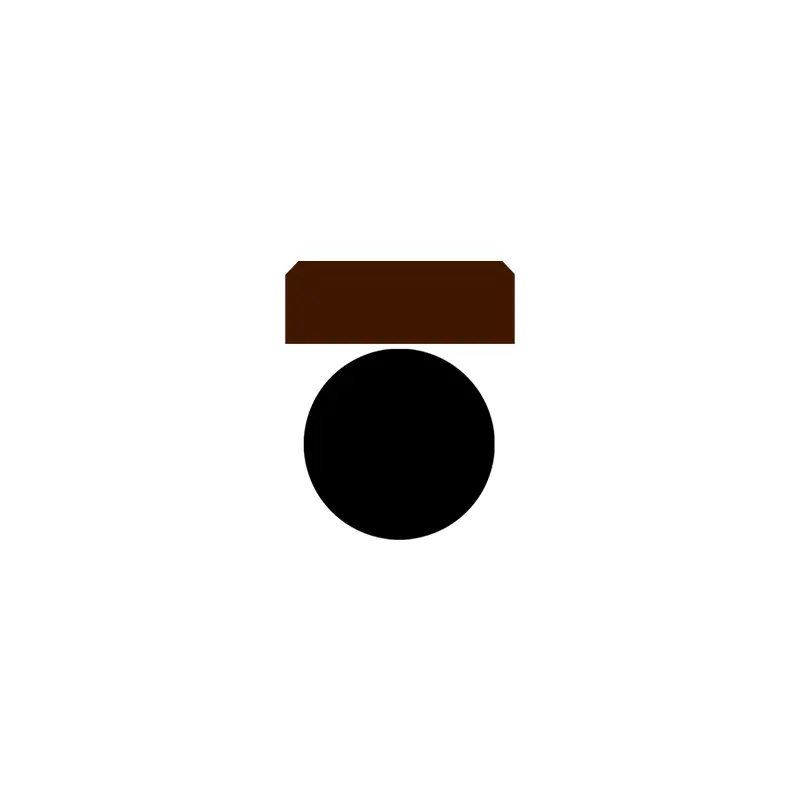

RCK108

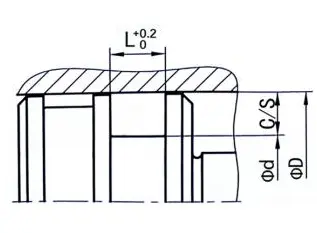

Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за поръчка
Модел: RCK108
Размер на канала: 100x84.5x6.3
Материал: PTFE3+NBR
Тип уплътнение: RCK108, RCK125, RCK140, RCK238, RCK138
Основно приложение: Стандартни хидравлични цилиндри и мобилни хидравлични машини
Предимства: Ниско триене, без хидравлично пълзене, висока устойчивост на износване, добра антиектризионна характеристика, добра термична проводимост, стабилен вграден канал, широк температурен диапазон.
Материал: Тетрафлуороетилен + нитрил
|
Примери за уплътняване на жлеба |
По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Максимална пропаст в екструзия |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-155.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
Φd-244.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

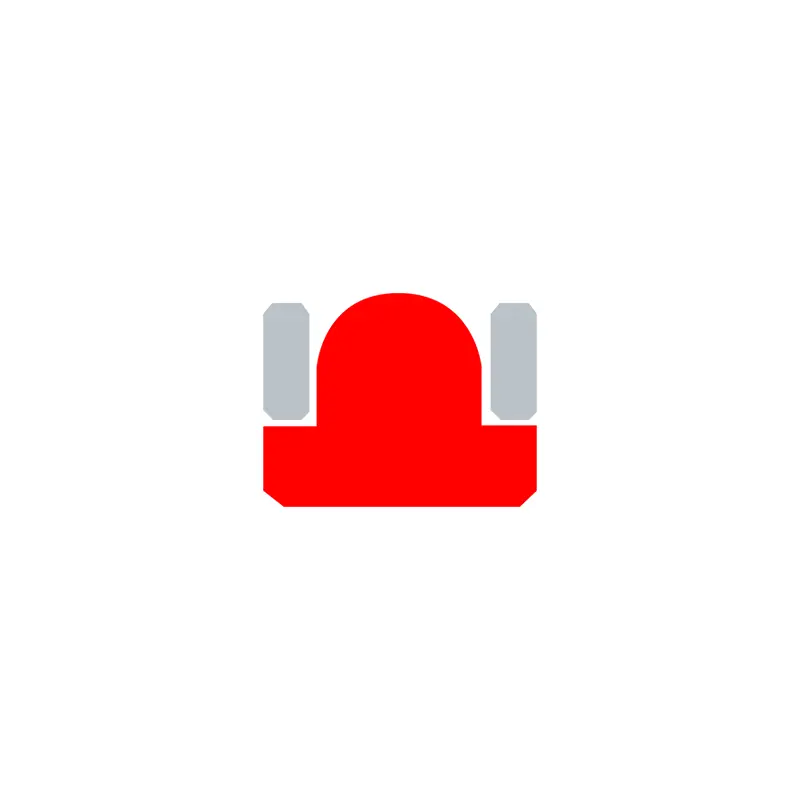

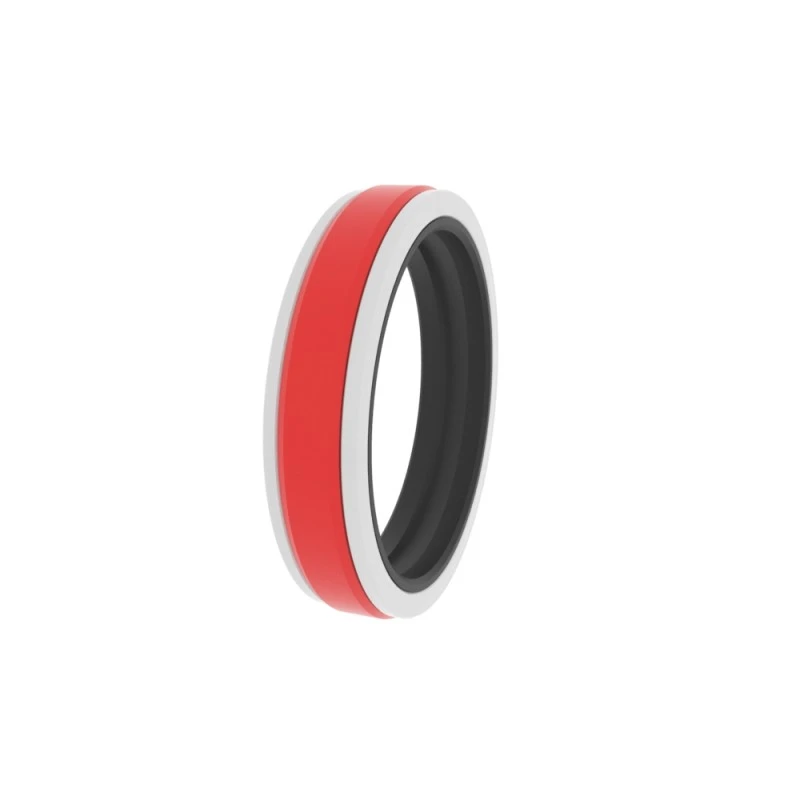

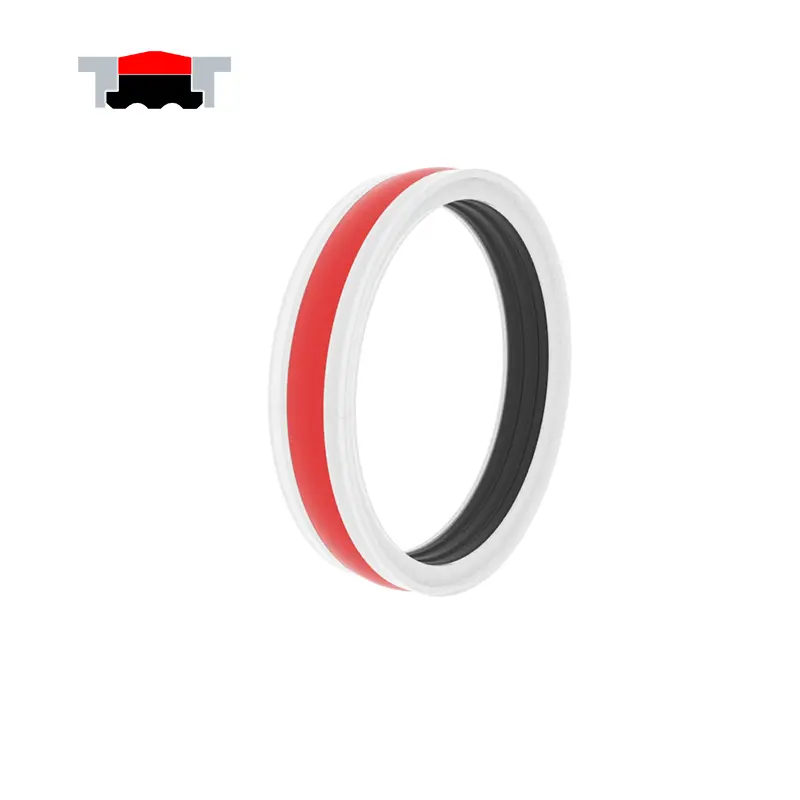

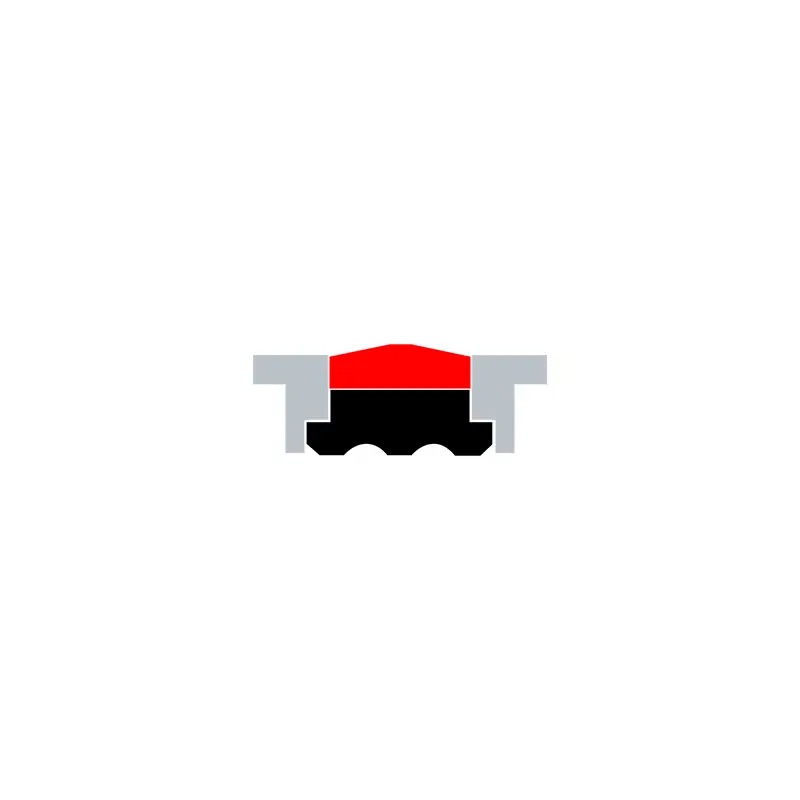

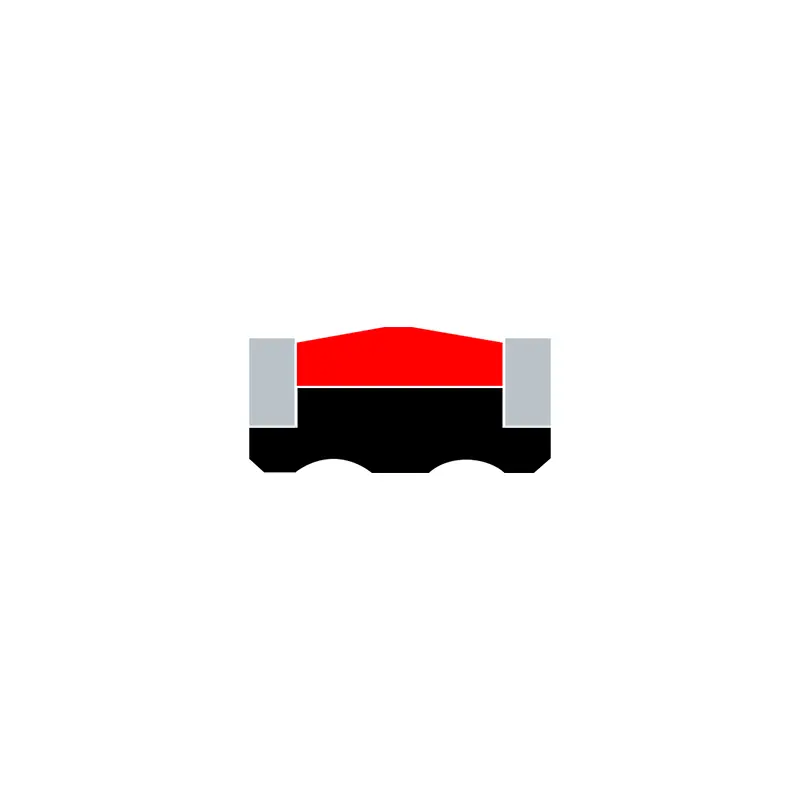

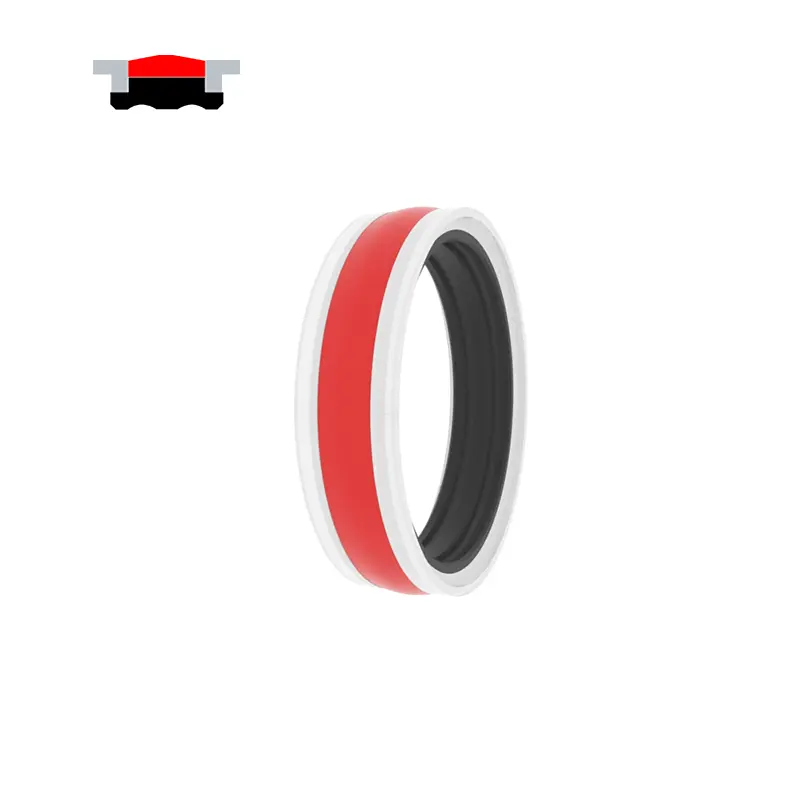

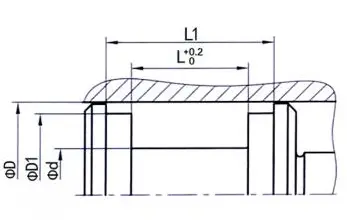

RCK109N

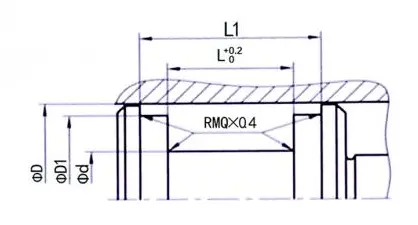

Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
Φd1 ...... Вътрешен диаметър
L ...... ширина на жлеба
L1 ...... Ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за поръчка
Модел: RCK109N
Размер на канала: 100x80x95x25/36
Материал: RC-PU-H+NBR+POM
Тип уплътнение: RCK109, RCK117
Основно приложение: Строителни машини, селскостопански машини, кранове, стандартни цилиндри
Предимства: Отлично статично и динамично уплътняване, няма нужда от допълнителни ръководни пръстени, антиектрузия, структура против изрязване, подходяща за условия на труд с бързи промени в налягането.
Материал: полиуретан, каучук, полиуретан, тетрафлуоретилен
|
Примери за уплътняване на жлеба |
По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||
RCK119
Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример за поръчка
Модел: RCK119
Размер на канала: 100x90.6x7.1
Материал: PTFE4 + V
Тип уплътнение: RCK119
Основно приложение: Химическа индустрия, бързи цилиндри и машини за позициониране, хранителна промишленост, фармацевтична промишленост, акумулатори.
Предимства: устойчиви на високи температури и различни химични среди, нисък коефициент на триене, без пълзене, добри характеристики на сухо триене, ниски статични и динамични стойности на триене.
Материал: PTFE+пружина на листа
|

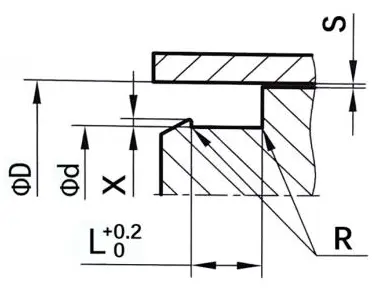

Примери за уплътняване на жлеба |
По -долу са стандартните размери на канала (праховите уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимална пропаст в екструзия S |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-122.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-199.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
