Завъртане на уплътнителния пръстен

Нашият ориентиран пръстен за уплътнение е широко използван в хидравлични цилиндри, пневматични системи, индустриални машини и други полета. Можем да предоставим персонализирани решения според нуждите на клиента, за да подобрим ефективността на работата на оборудването и надеждността на уплътнението. Според различни характеристики, ние разделихме пръстена за насочване на завой на уплътнение на различни серии от модела.

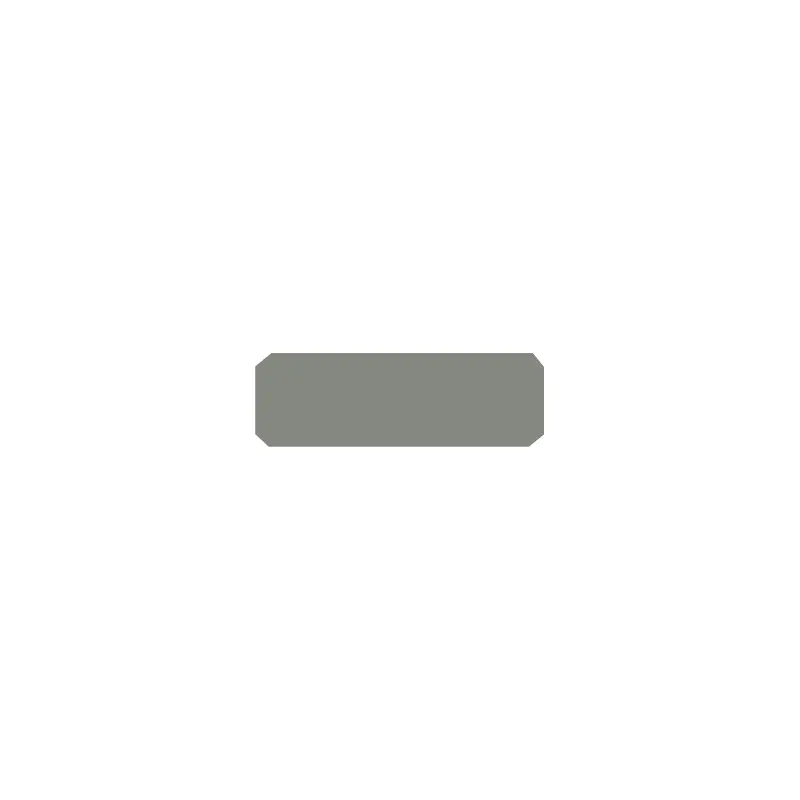

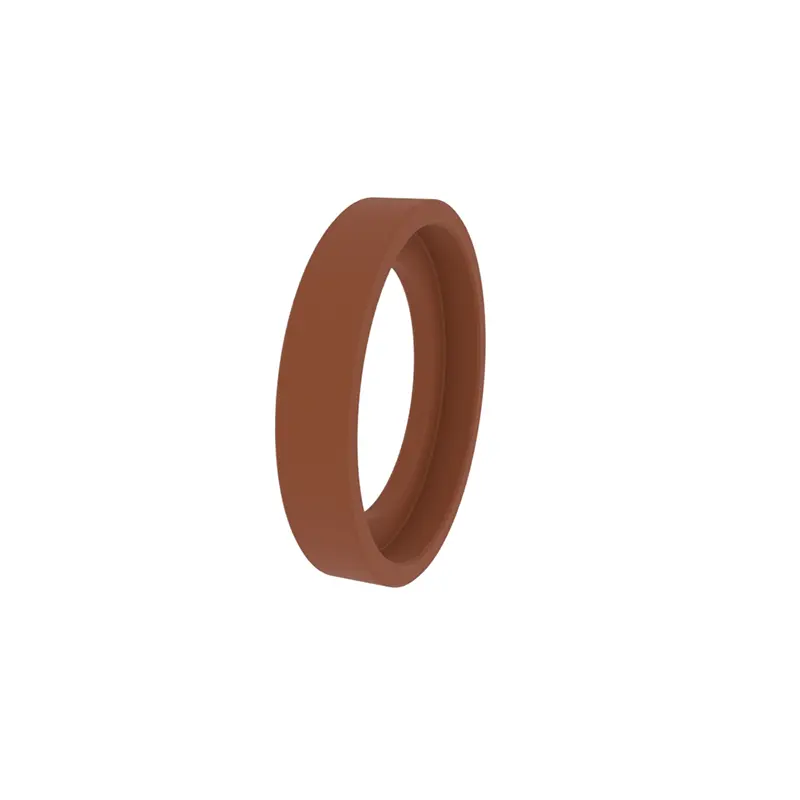

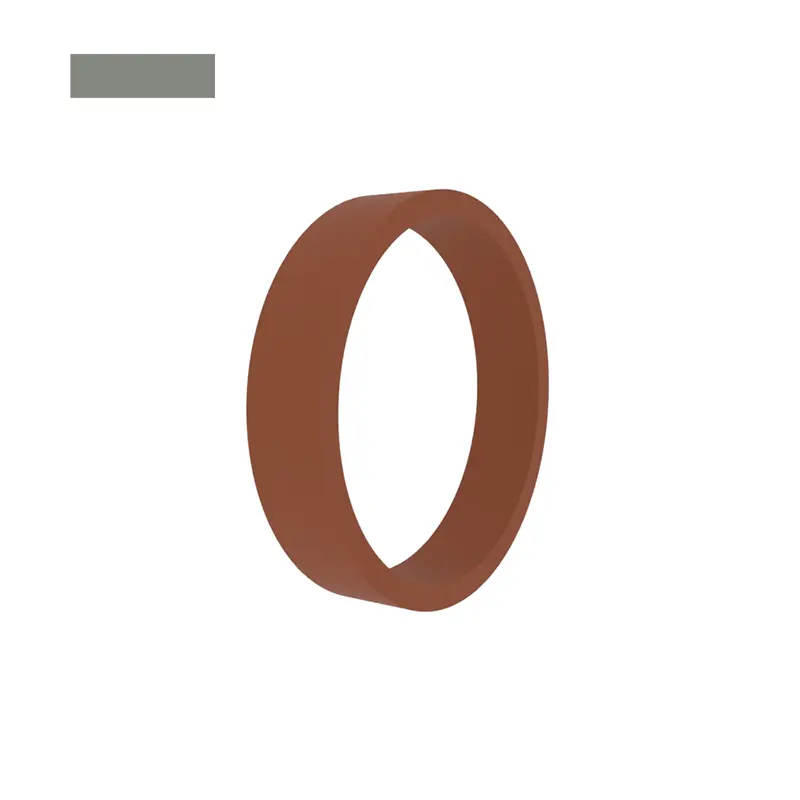

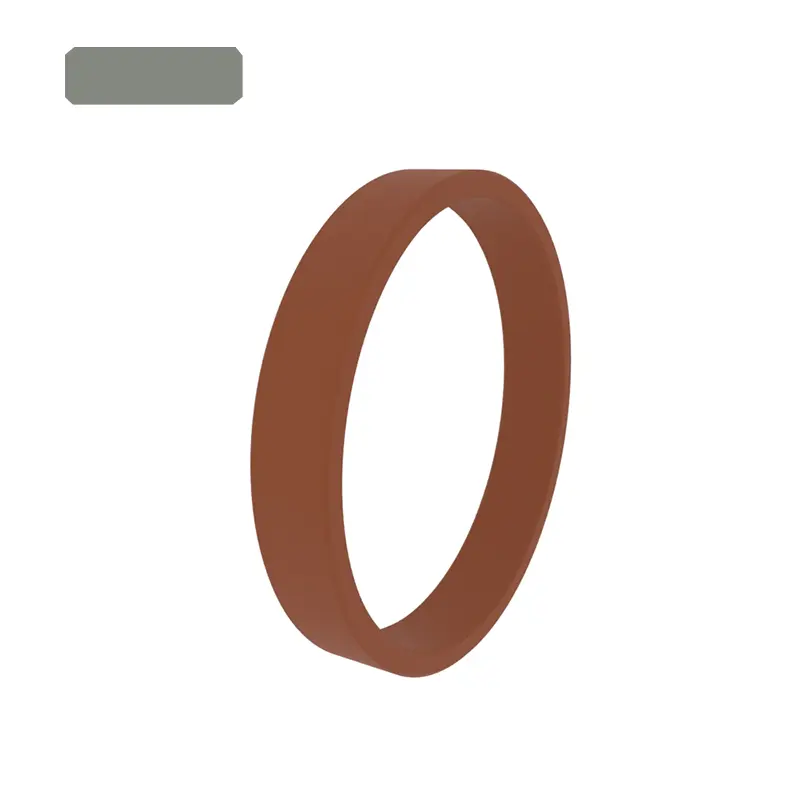

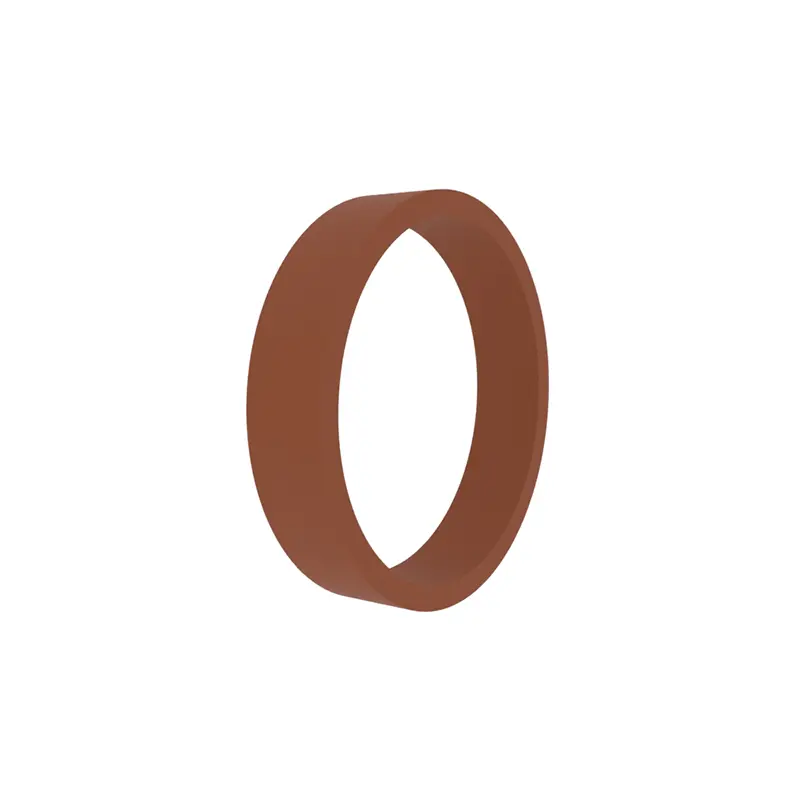

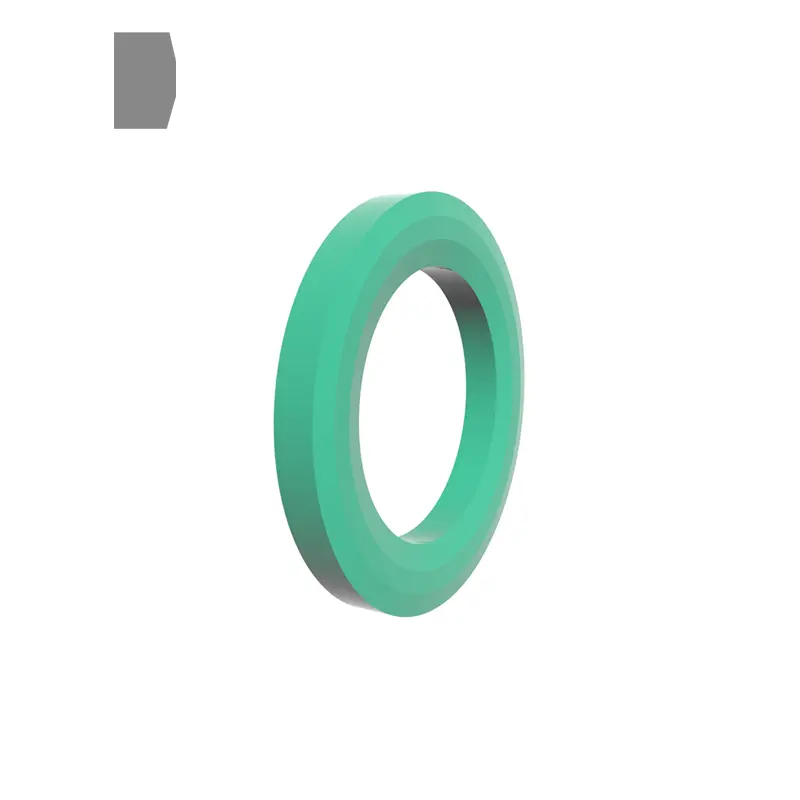

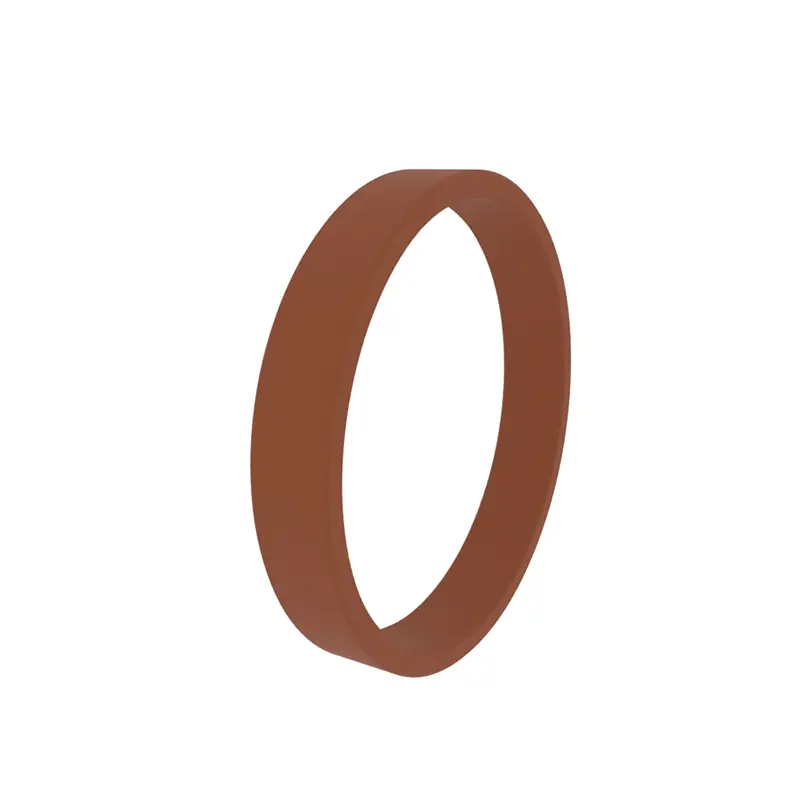

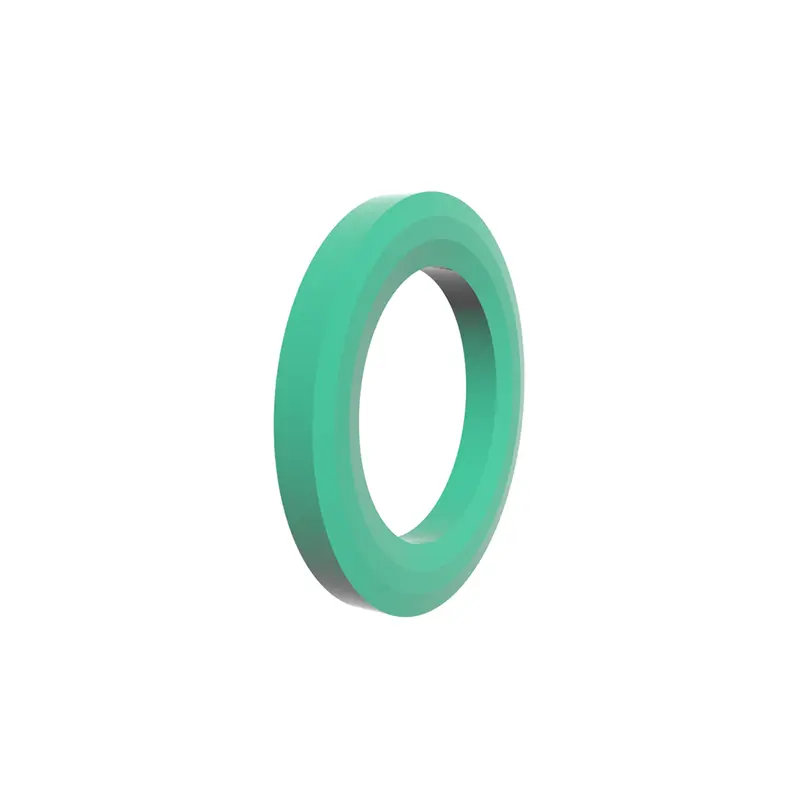

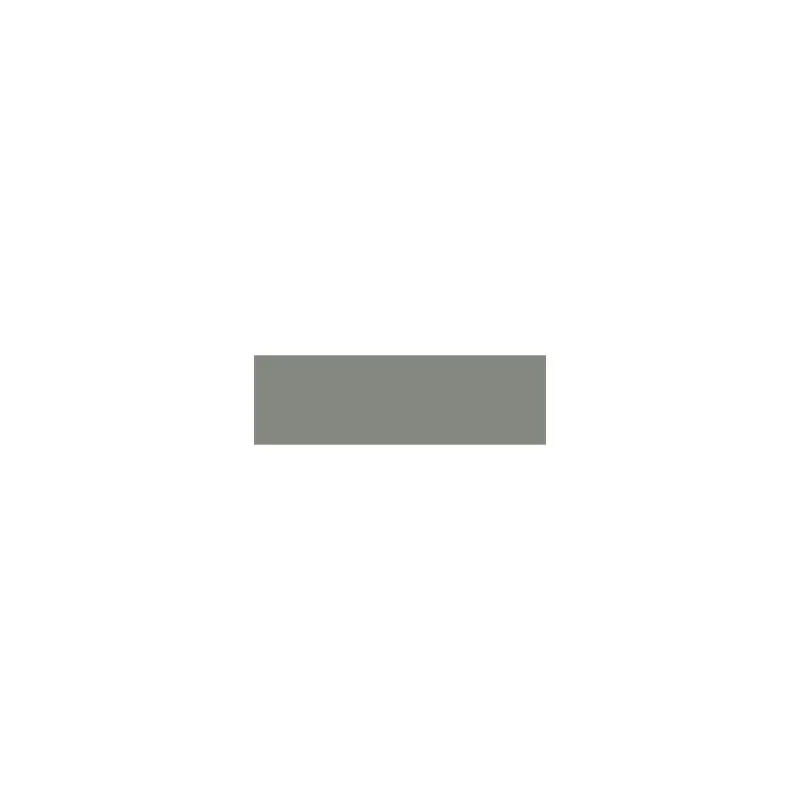

RCF101, RCF102, RCFB102 Стандартни ръководства са подходящи за водачи на бутални и бутални прът на цилиндрите. Повечето от тях трябва да бъдат отворени и инсталирани в затворени канали или те могат да бъдат отворени.

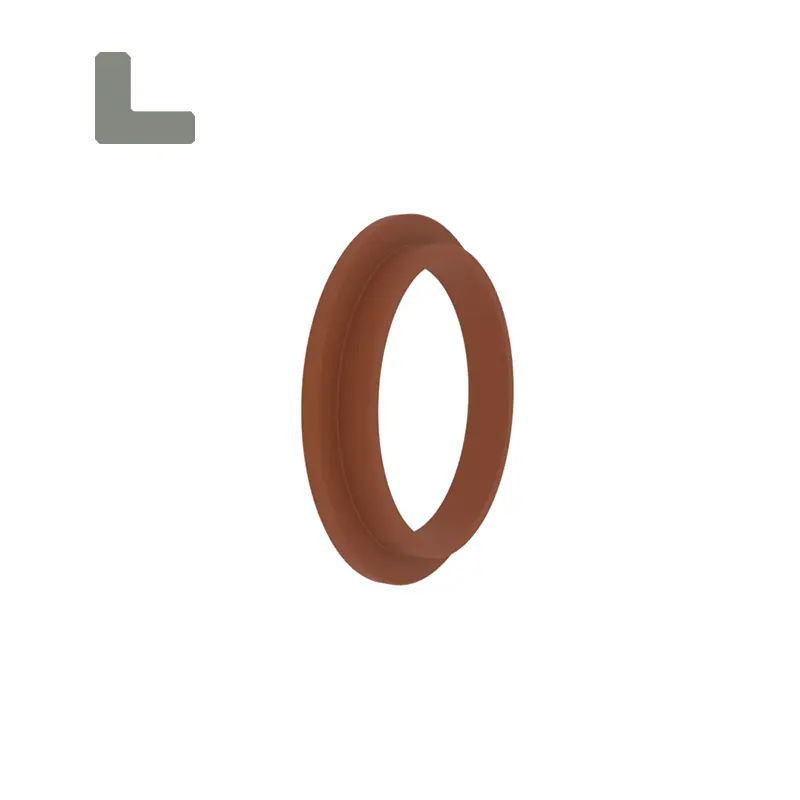

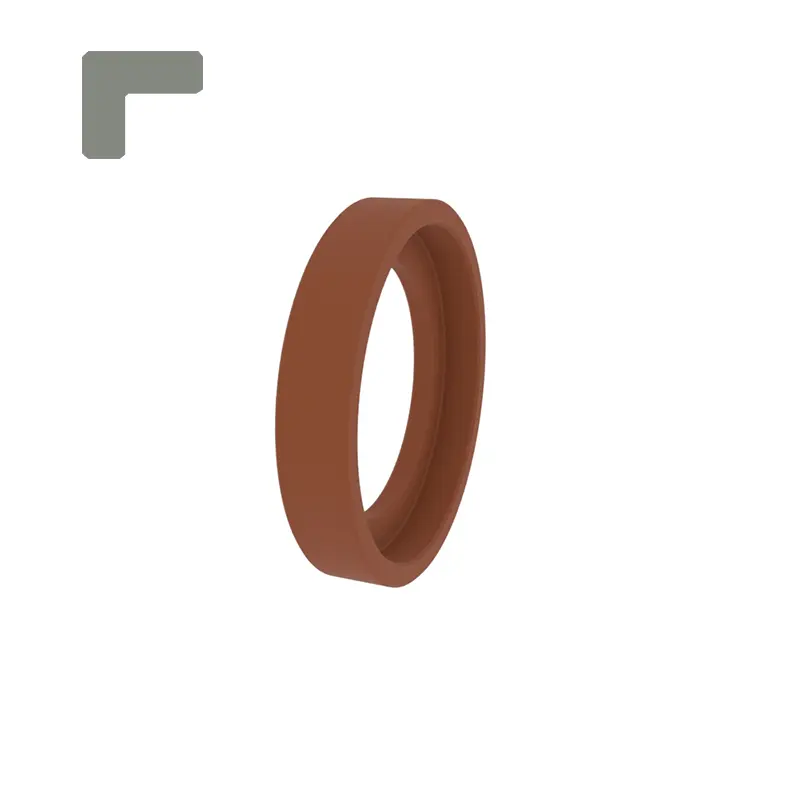

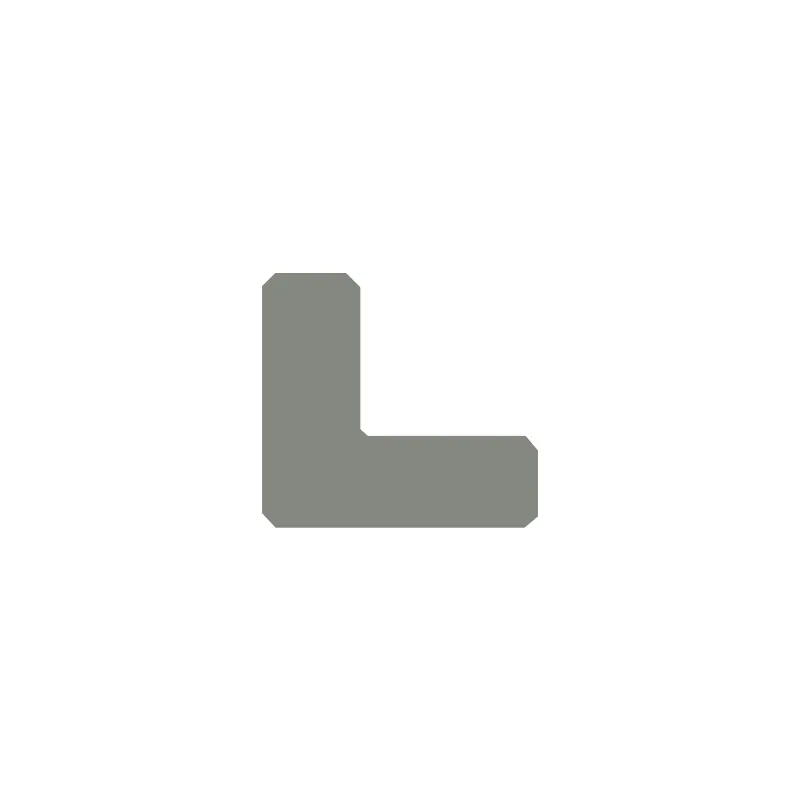

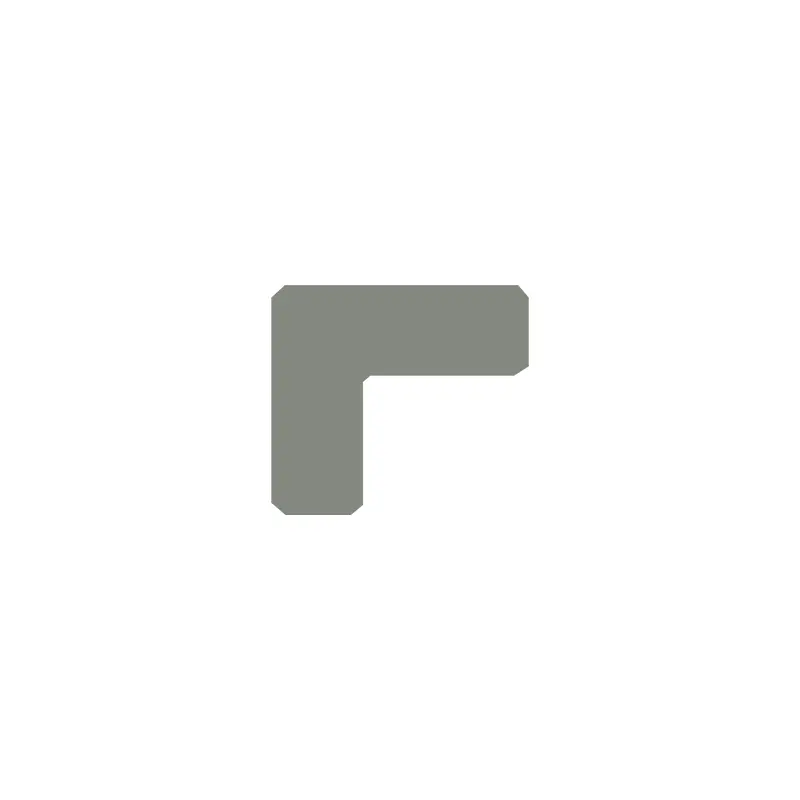

RCF103, RCF104 Стандартни ръководства са подходящи за водачи на буталото. Дизайнът с ъгли го прави функциите на пътешественици и задържащи пръстени. Може да бъде отворен или не.

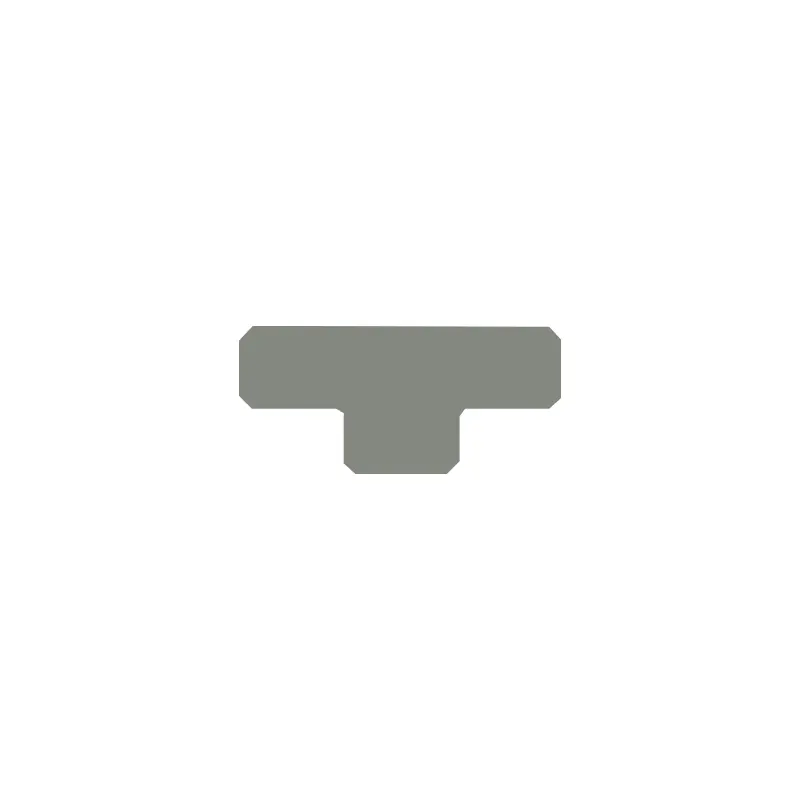

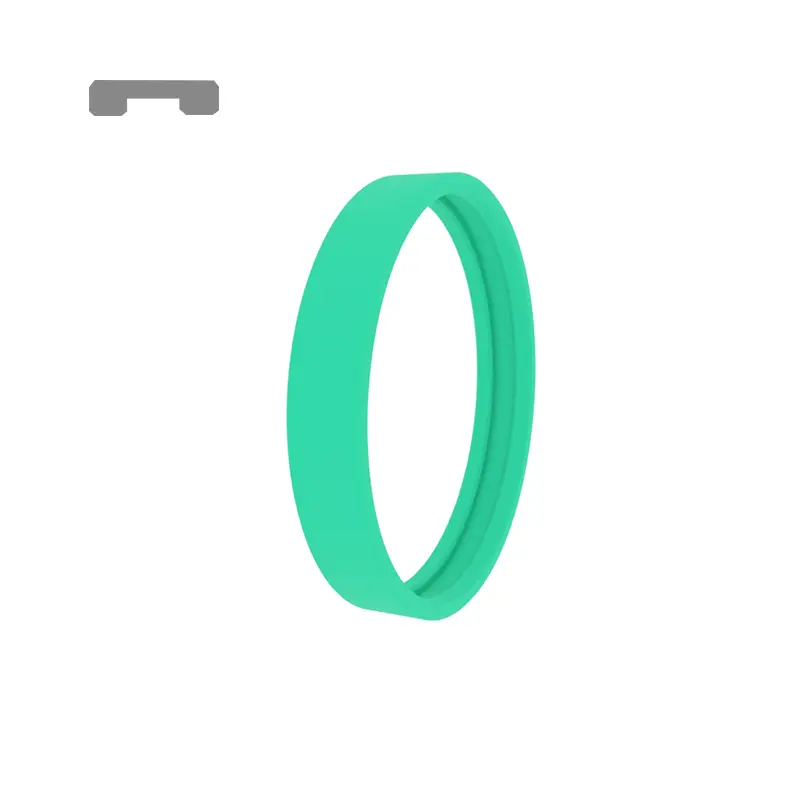

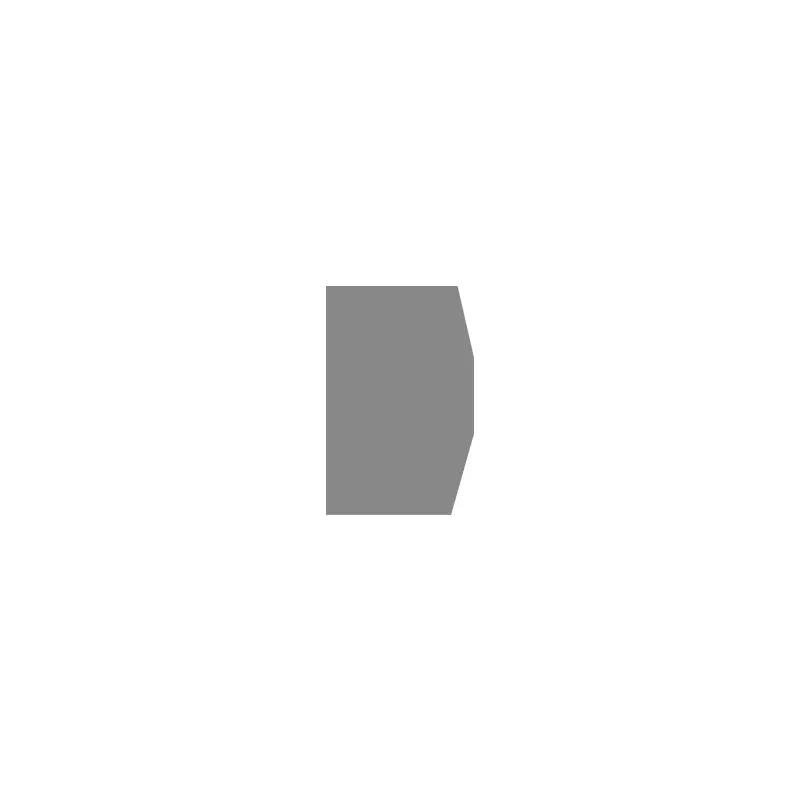

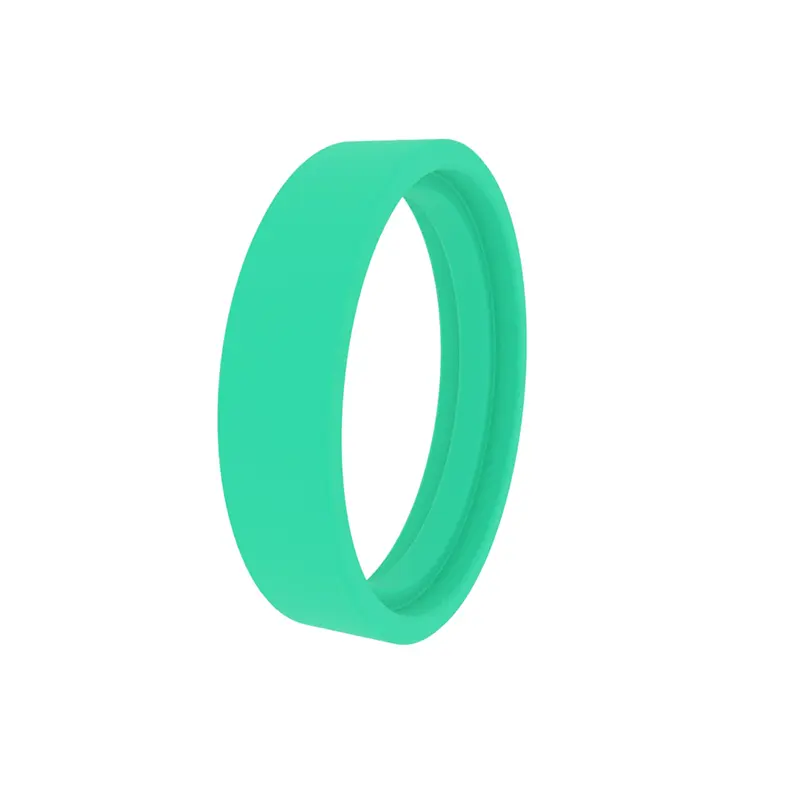

RCF105 Стандартен ръководен пръстен е подходящ за водачи на буталото. Той има изпъкнал пръстен на вътрешния диаметър. Може да бъде отворен или не.

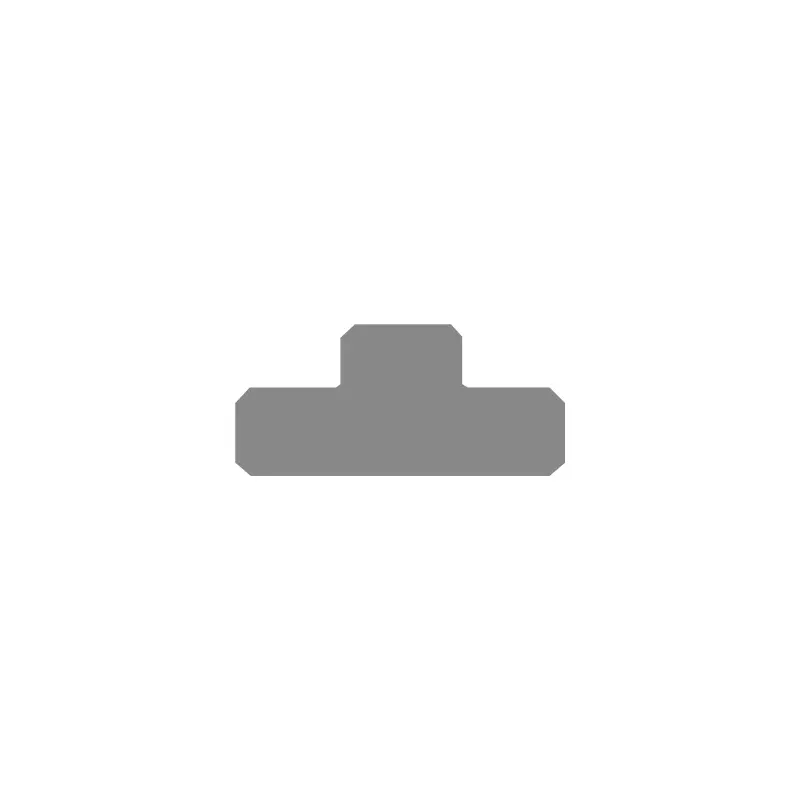

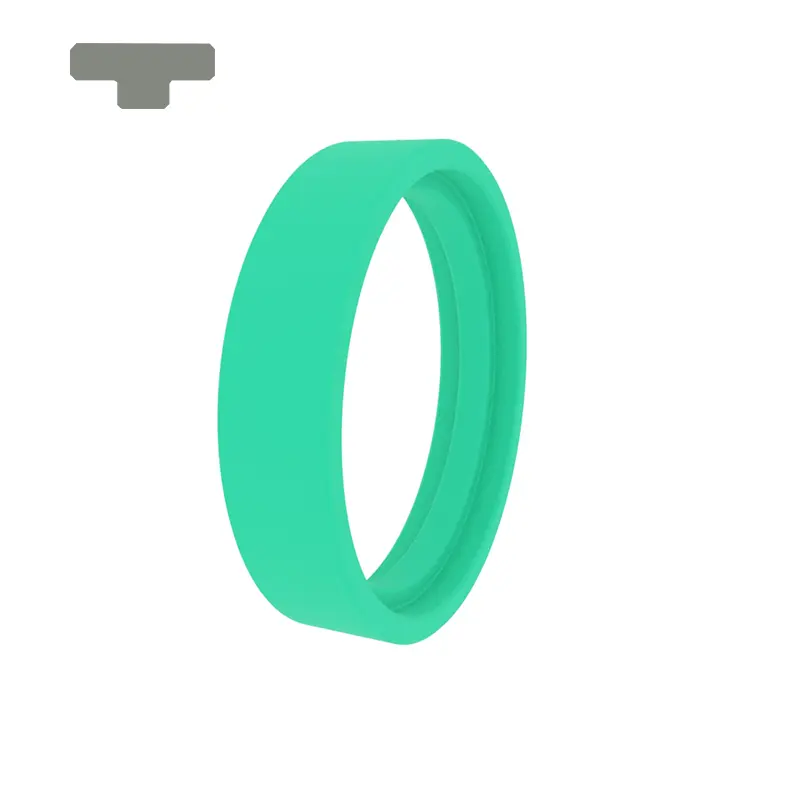

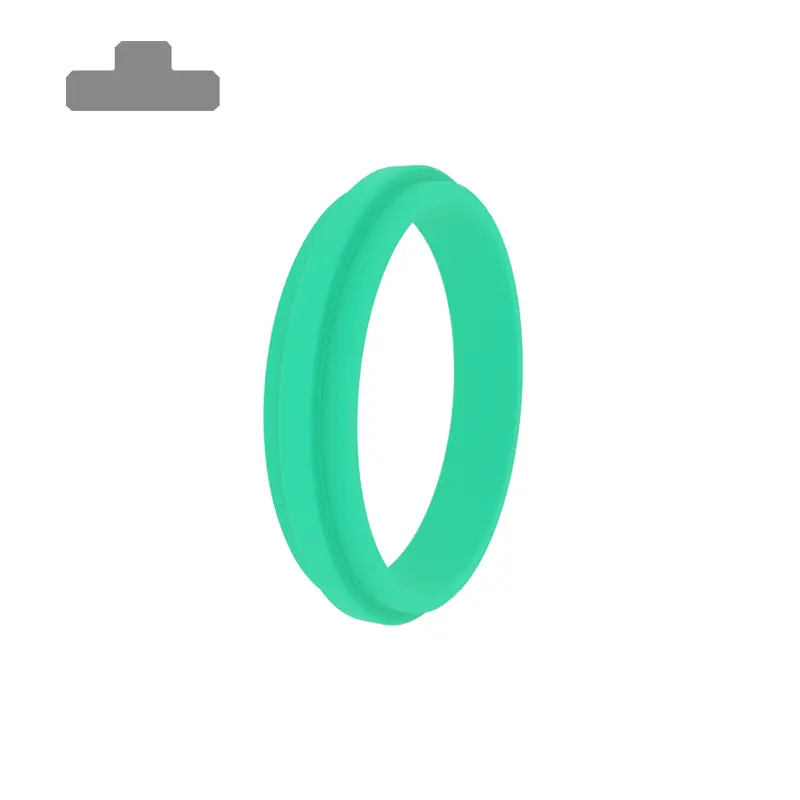

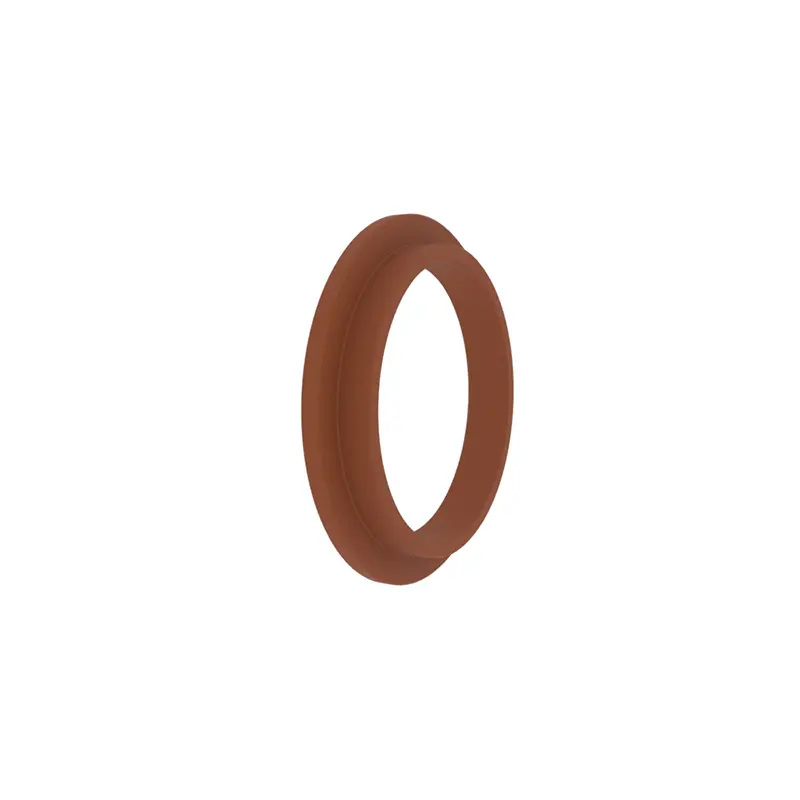

RCF106 Стандартен пътеводител е подходящ за водачи за бутални пръти. Той има изпъкнал пръстен на външния диаметър. Може да бъде отворен или не.

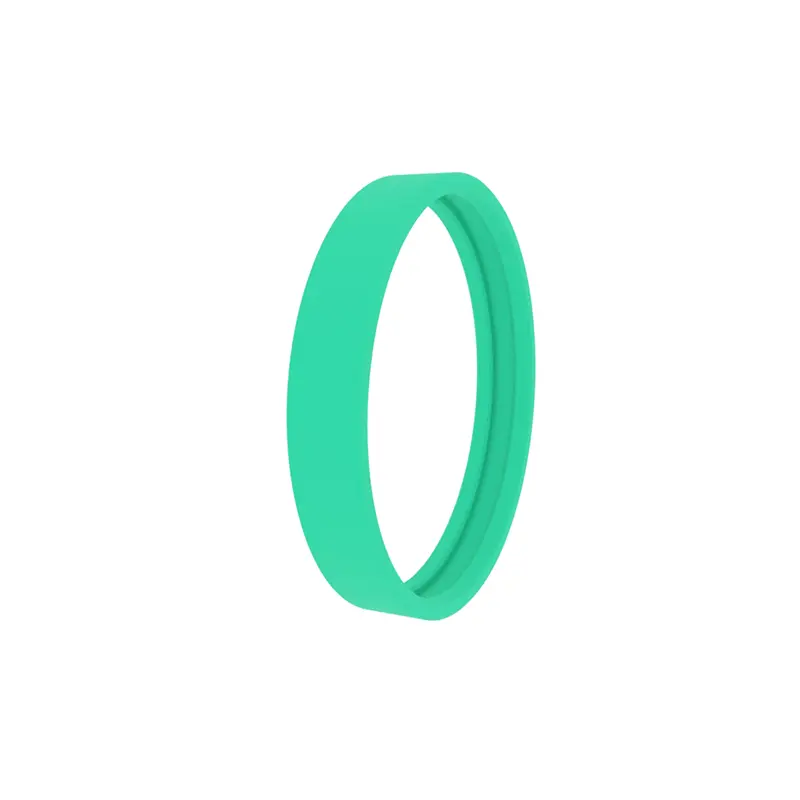

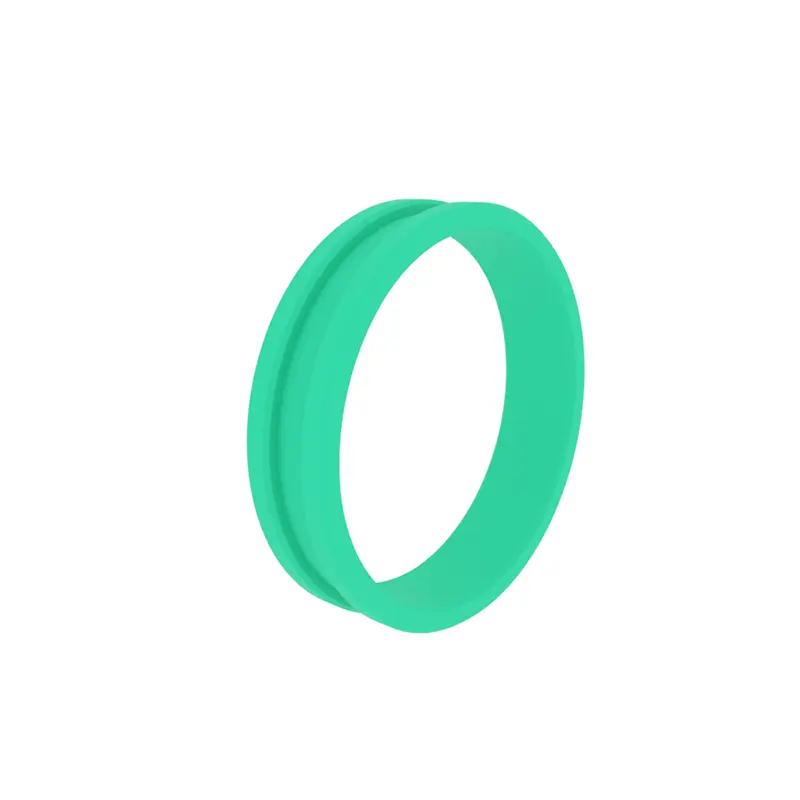

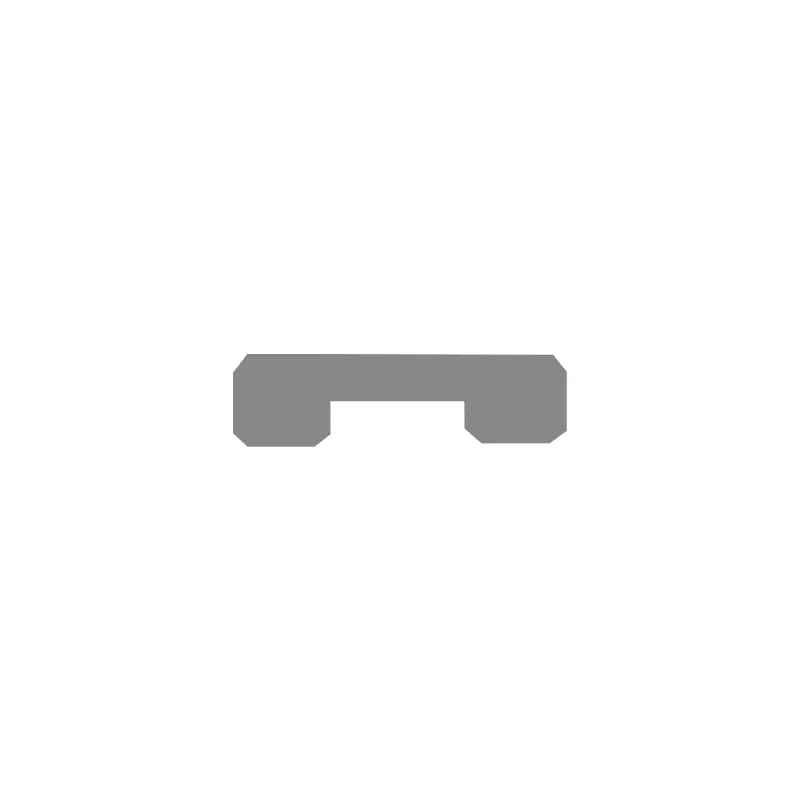

RCF107 Стандартен пътеводител е подходящ за водачи на буталото. Той има жлеб върху вътрешния диаметър. Може да бъде отворен или не.

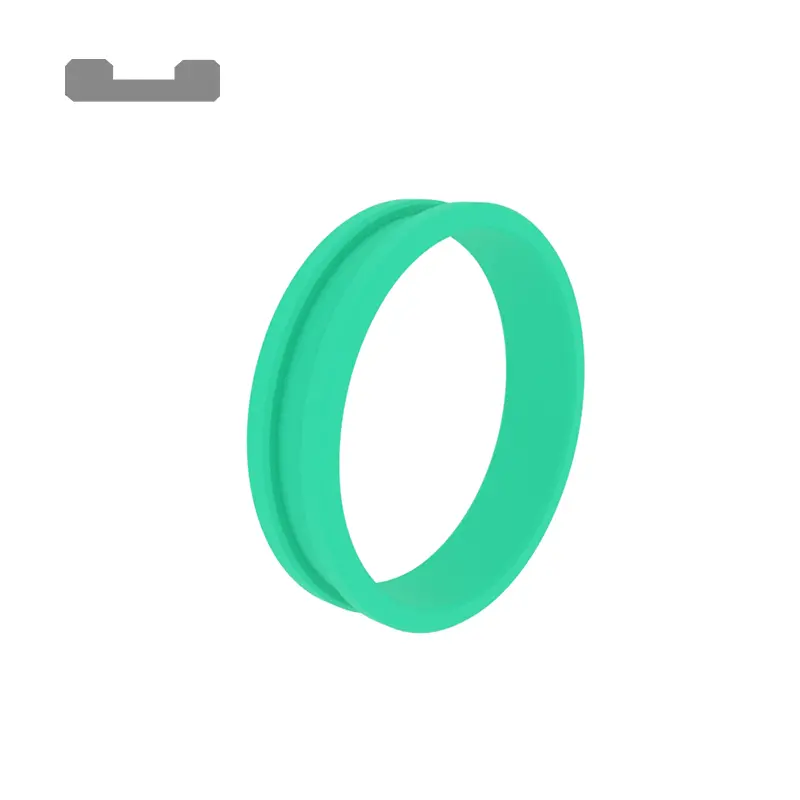

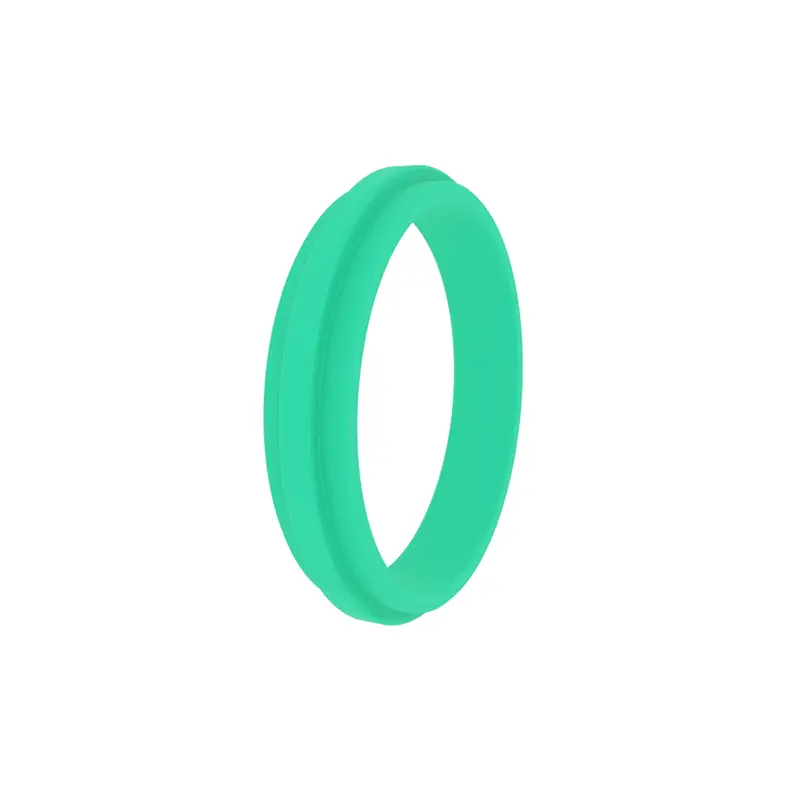

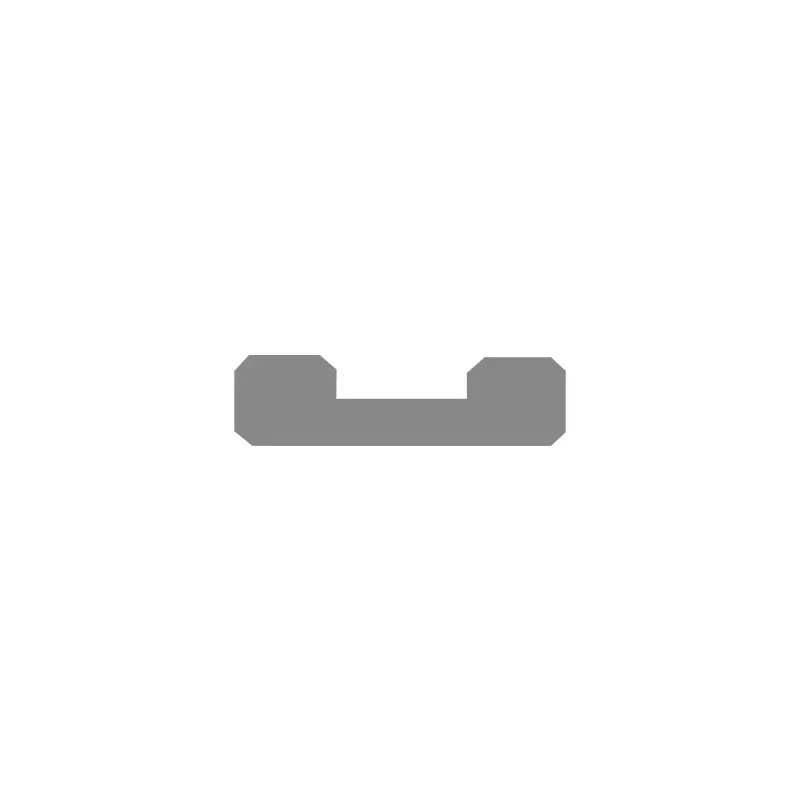

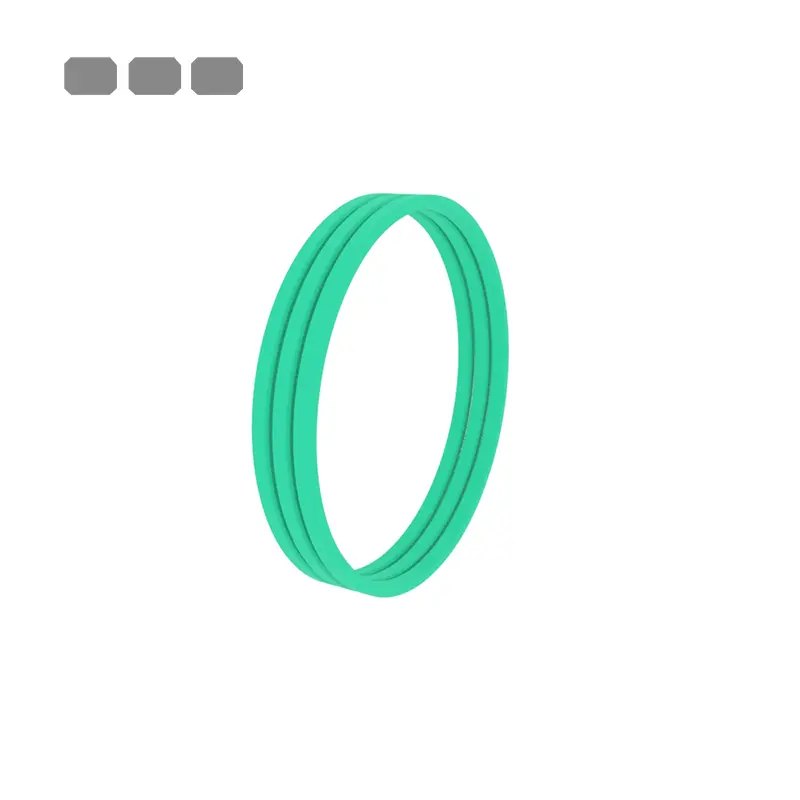

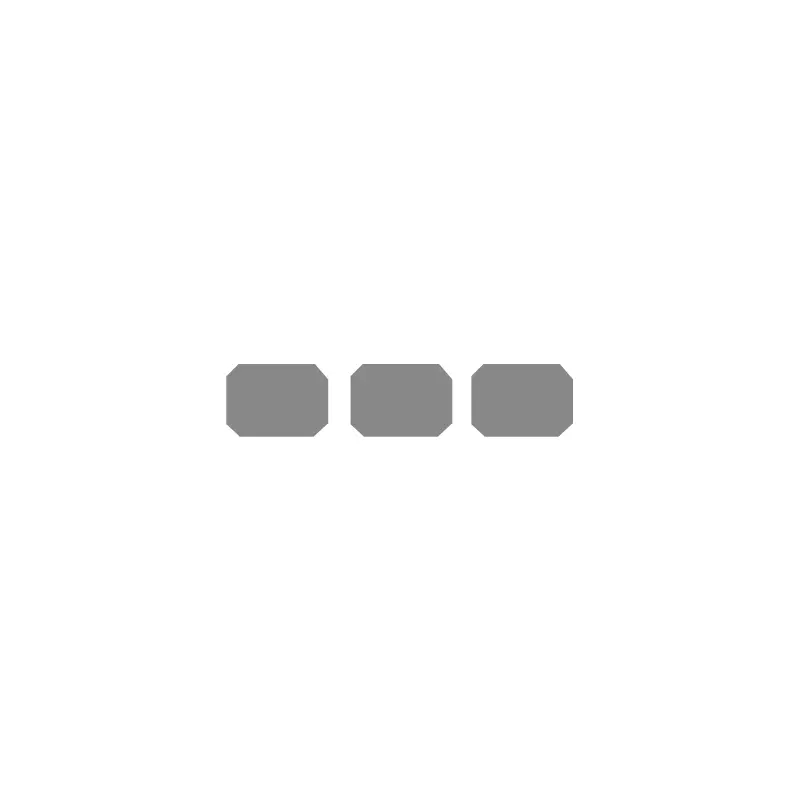

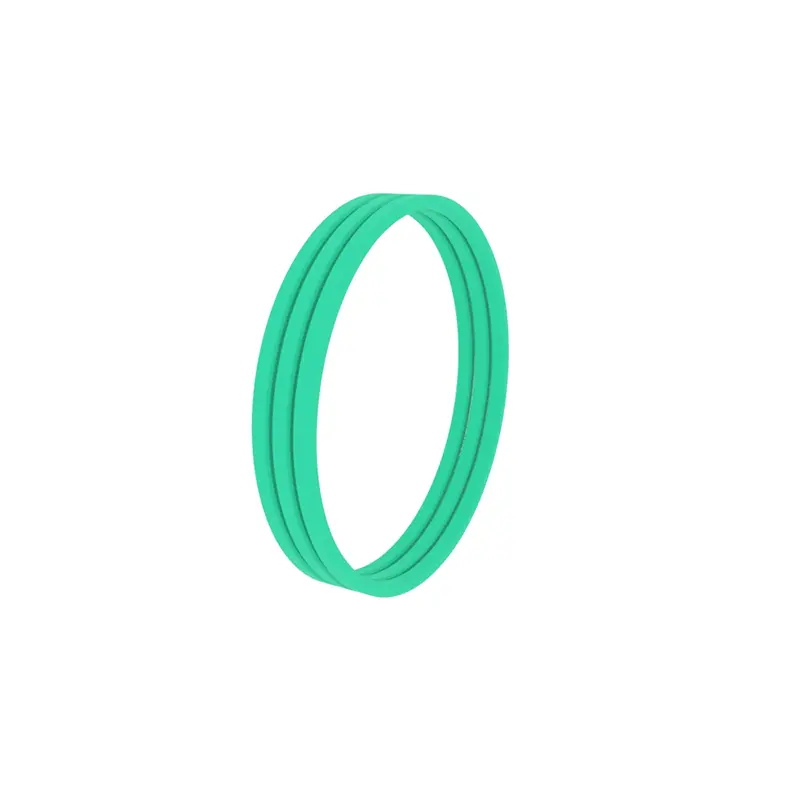

RCF108 Стандартен водещ пръстен, подходящ за ръководството на буталото, с канали на външния диаметър, предлаган със или без отваряне.

Характеристики и приложения на продукта:

Характеристики на продукта

Завъртане на уплътнителния пръстен, подходящ за стандартния канал на кухината ISO10766, метално-пластично съвпадение, може да предотврати „блокиране“ и „припадък“, силен капацитет за носене на товари и все още еластичен, преди да достигне чуплива температура. Краищата на водещия пръстен се скочиха, за да се предотврати притискането на краищата в пролуката, генерирана от полукръглата скала на канала на кухината.

Основни приложения

Инженерни машини, селскостопански машини, машини за подреждане на инжекционни формовки, платформи за зареждане и разтоварване, поддръжка на цилиндри, промишлени превозни средства, преси, металургични цилиндри.

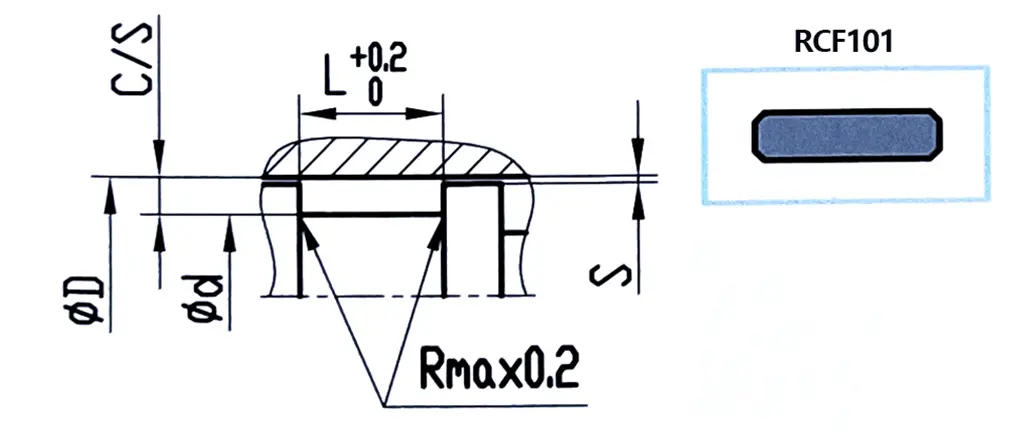

Пример 1 на канала за водещ пръстен за бутален прът

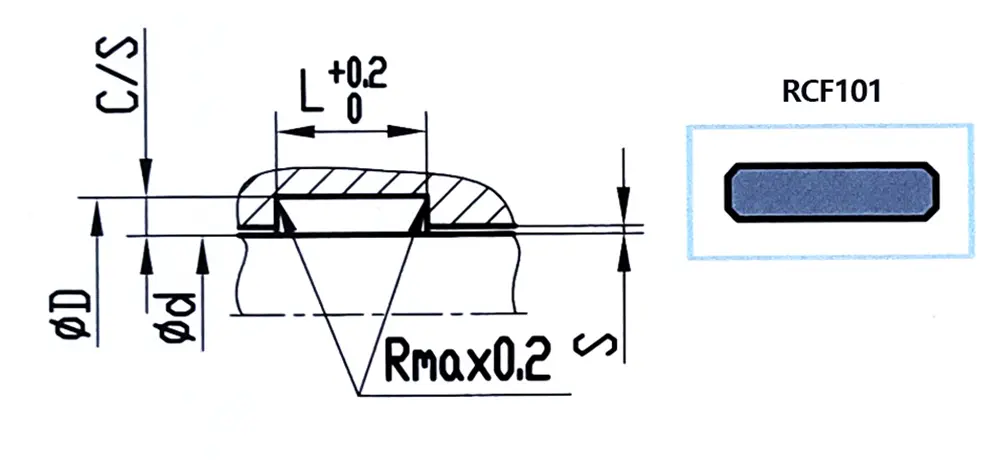

Пример 2 на канала за водач на буталото

Материали

1. PTFE (за средни и леки натоварвания);

2. POM или PA (за леки натоварвания);

3. Фенолна смола + тъкани (за тежки товари)

Избор на ширина и номер на водещия пръстен

Формулата може да се използва за предварително определяне t = (f*f) / (d*pr)

T: Ширина на водещия пръстен (mm), F: Максимално радиално натоварване (n), F: коефициент на безопасност, PR: максимално допустимо радиално натоварване (n/mm²), d: диаметър на буталото или буталото (mm)

Пример: d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8mmm

Изчислената опция е да изберете един водещ пръстен с ширина t = 15 mm или два направляващи пръстена с ширина 9,7 mm. Ако са избрани два водещи пръстена с ширина 9,7 мм, коефициентът на безопасност може да бъде увеличен до 2,6. Като цяло, препоръчителният коефициент на безопасност е f = 2

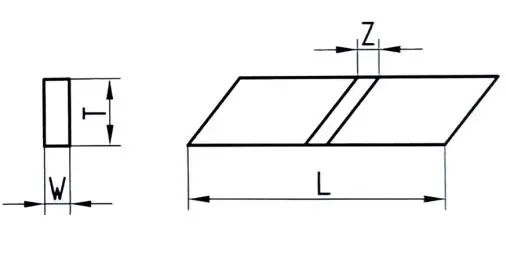

Определяне на дължината на рязане

L = 3.14* (d -w) -k за бутало

L = 3.14* (d+w) -k за бутален прът

K е температурата, 0,8 се избира, когато температурата е под 120 градуса, а 2.0 се избира, когато температурата е над 120 градуса.

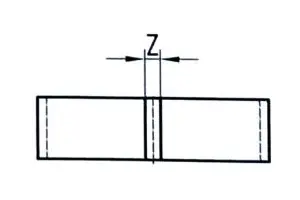

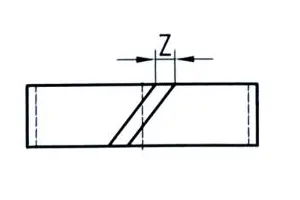

Изчисляване на пропастта на рязане z

Тип на разреза

30 ° Изрязване на скосяване

Право рязане (използвано главно за въртене или люлка и нестандартни канали)

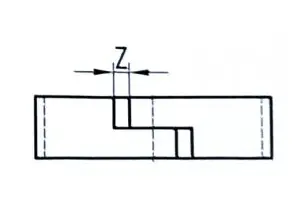

Z-образна разрез (също има функция за уплътняване)
