Ние се ангажираме да предоставим триетично решение за устойчивост на закрила налягане за всеки сценарий, който изисква завъртане на въртящи се уплътнения. Чрез 200+ материални формули и структурни патенти ние помагаме на клиентите да намалят процента на отказ и да постигнат оптимизация на TCO. Цялата серия от модели на продукти е много разнообразна. Можете да избирате според действителните нужди или да персонализирате завъртането на въртящи се уплътнения от нас.

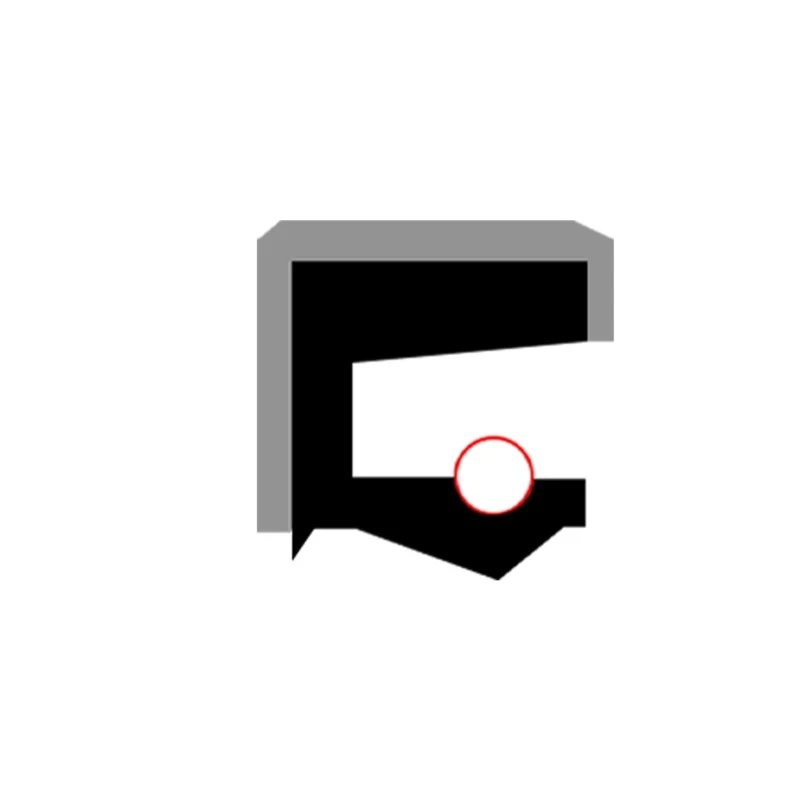

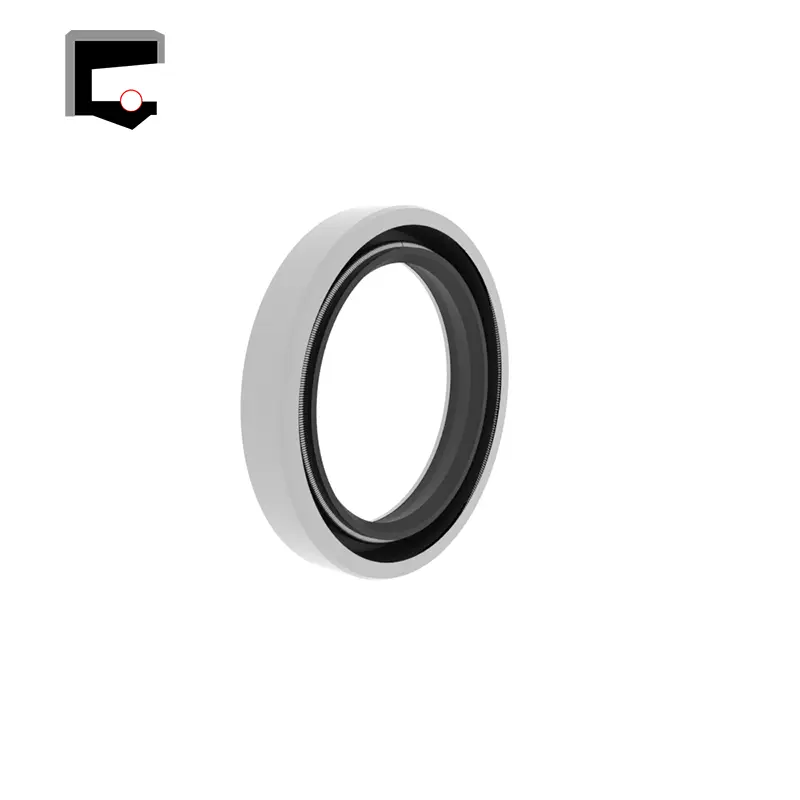

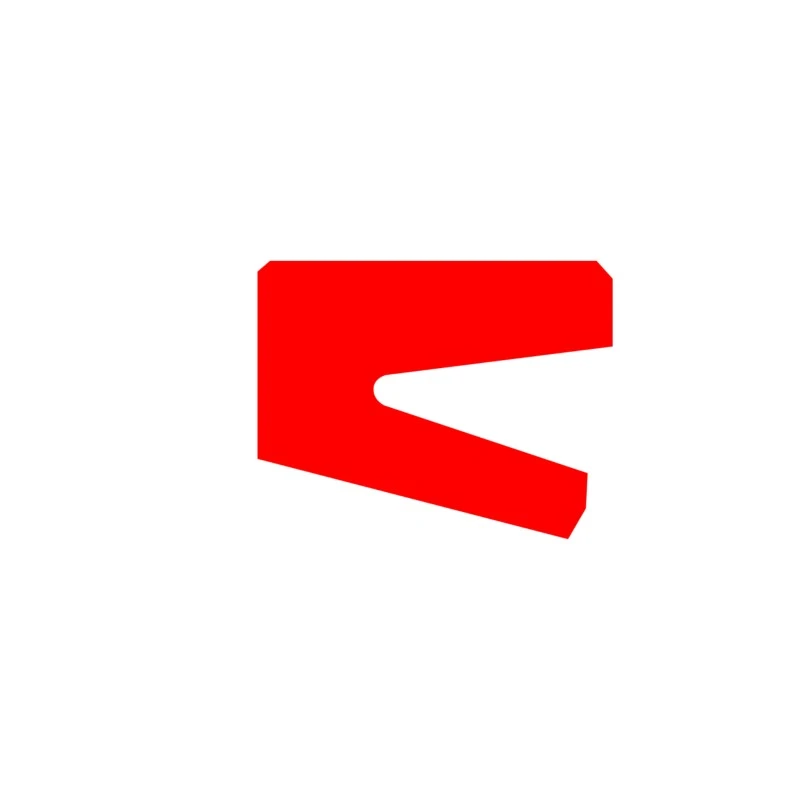

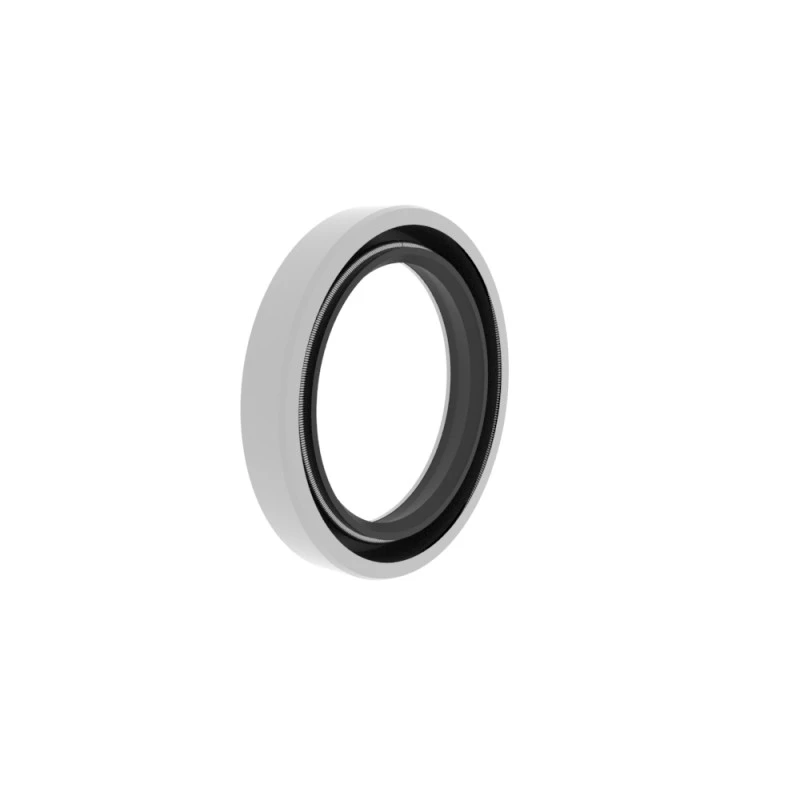

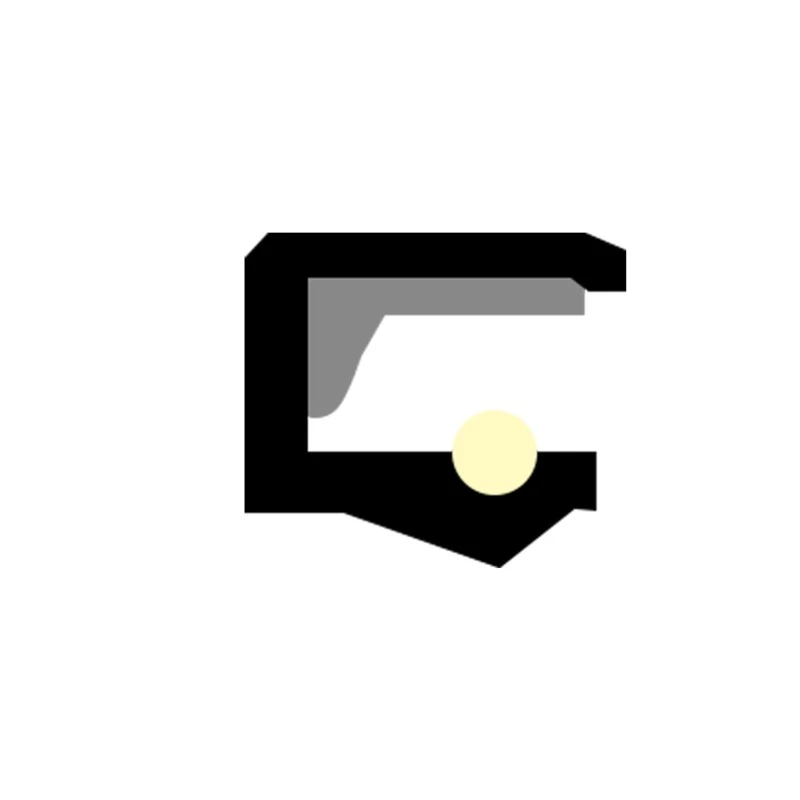

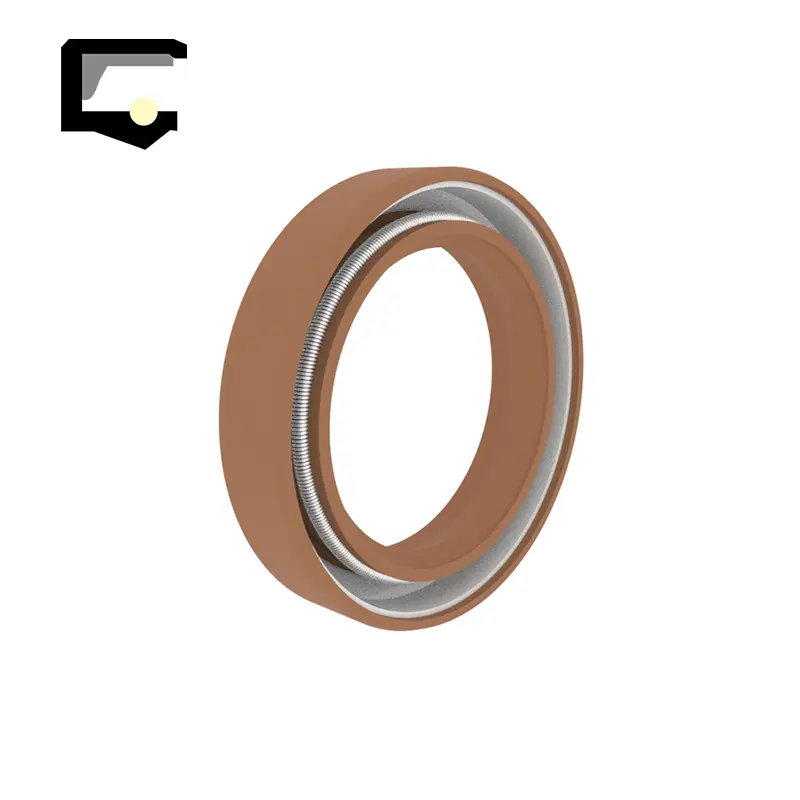

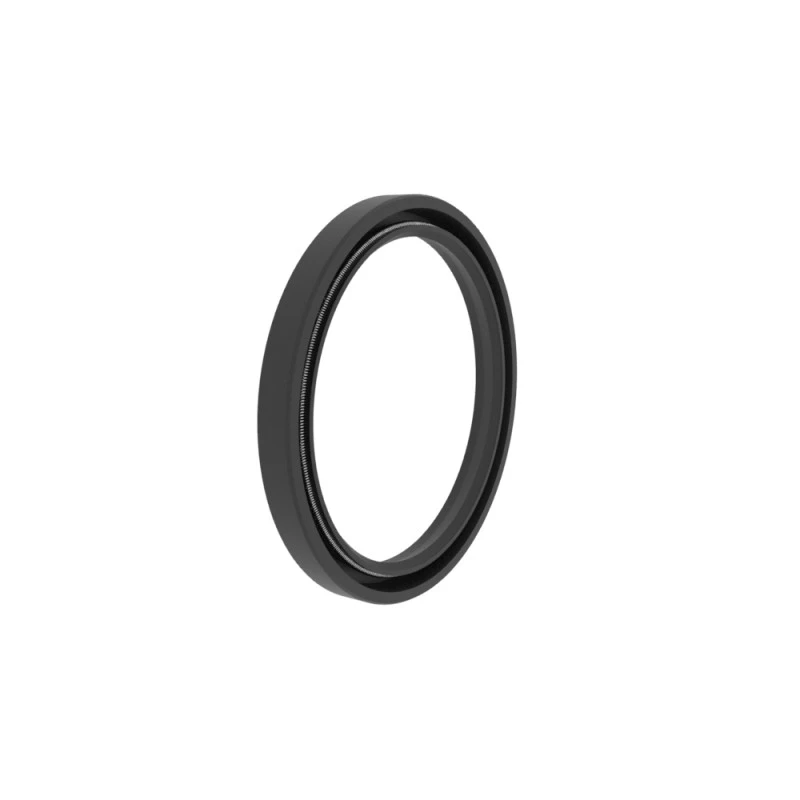

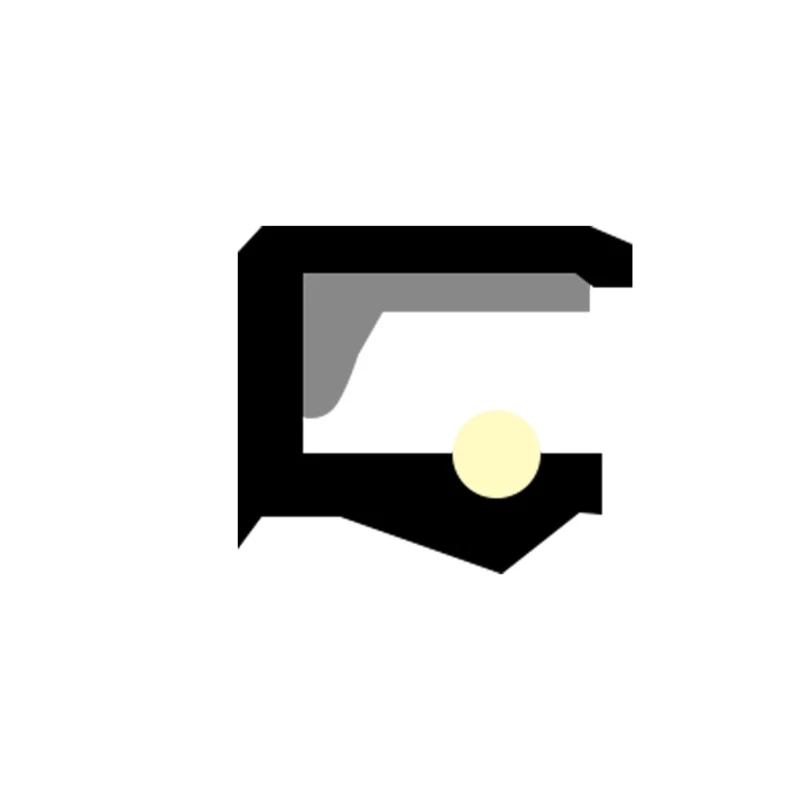

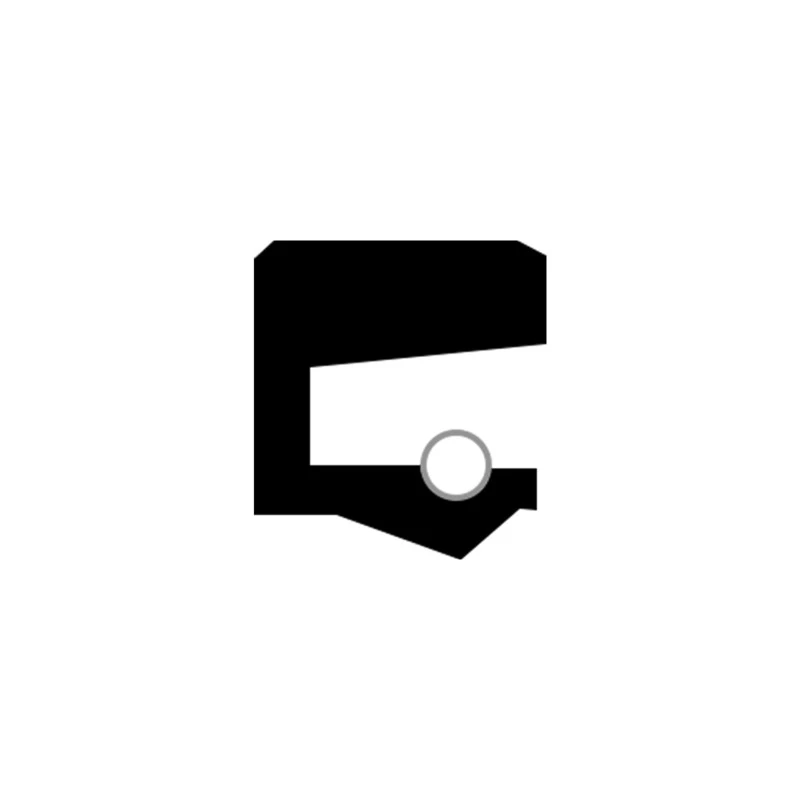

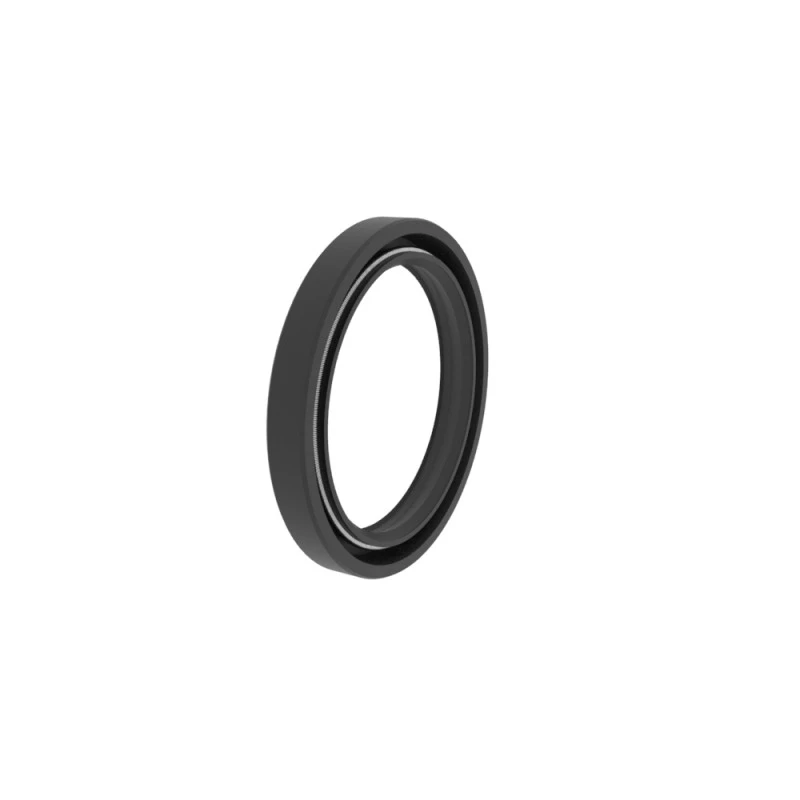

RCR101 Ротационен скелет Единично уплътнение на устните, единично действие, инсталация на аксиална отворена канала, широко използвана, използвана най -вече като защитен елемент за лагери.

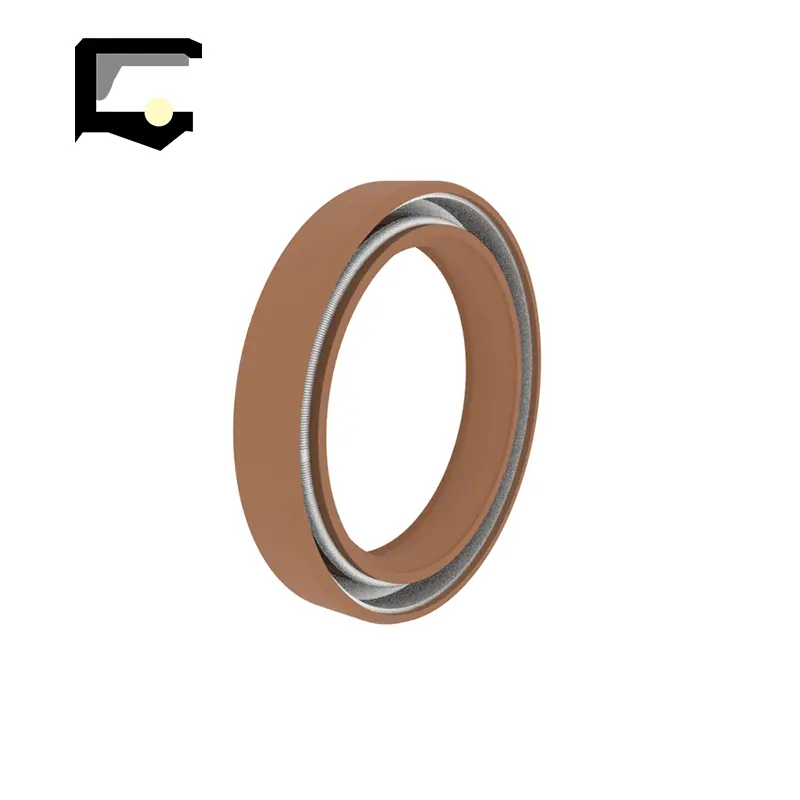

RCR102 Ротационен скелет Двойно уплътнение на устните, единично действие, с прахоустойчива спомагателна устна, инсталация на аксиална отворена канала, широко използвана, използвана най -вече като защитен елемент за лагери.

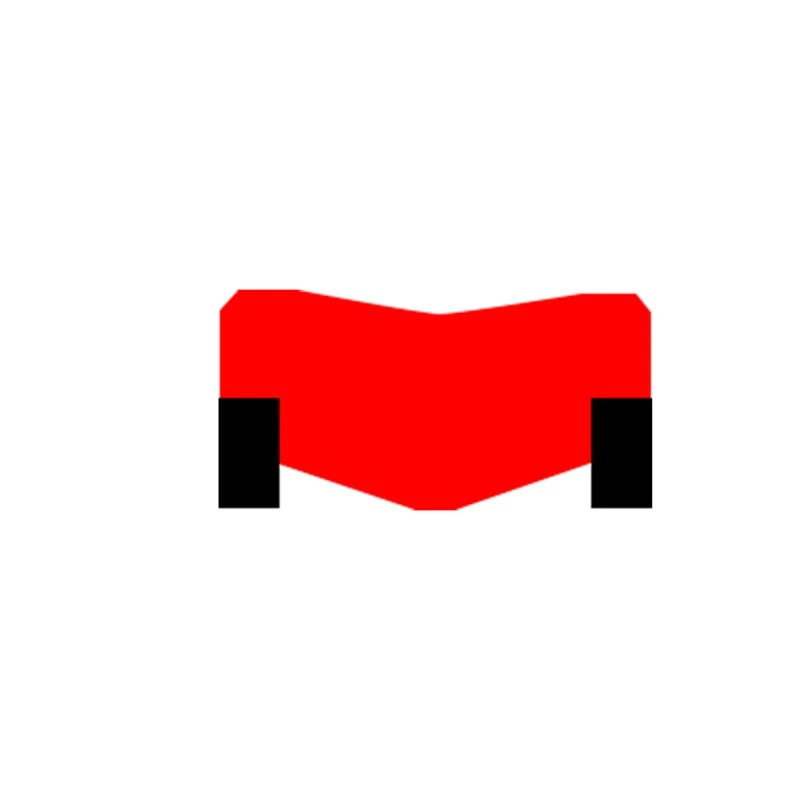

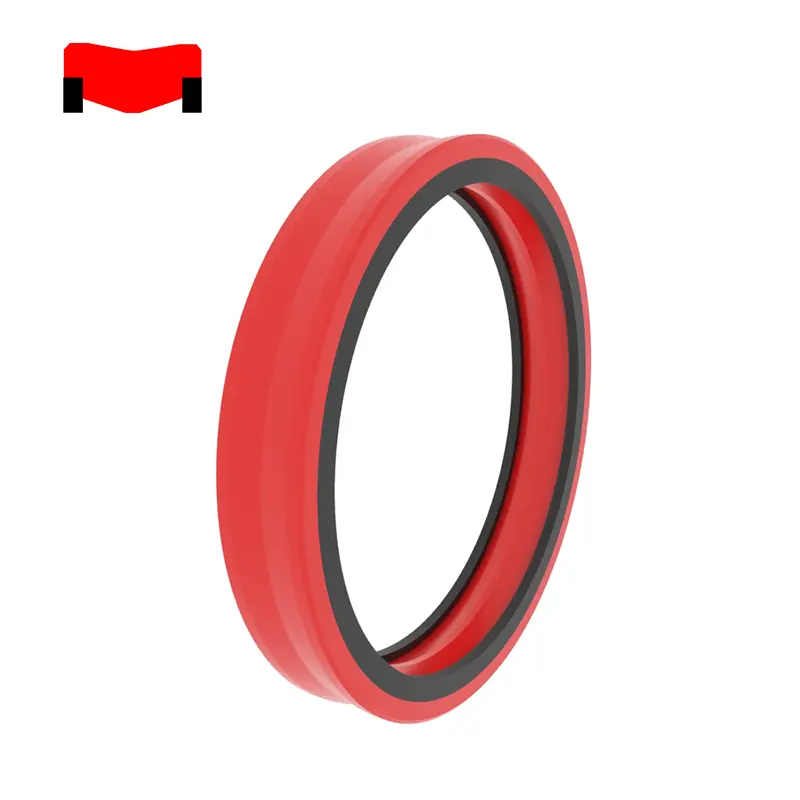

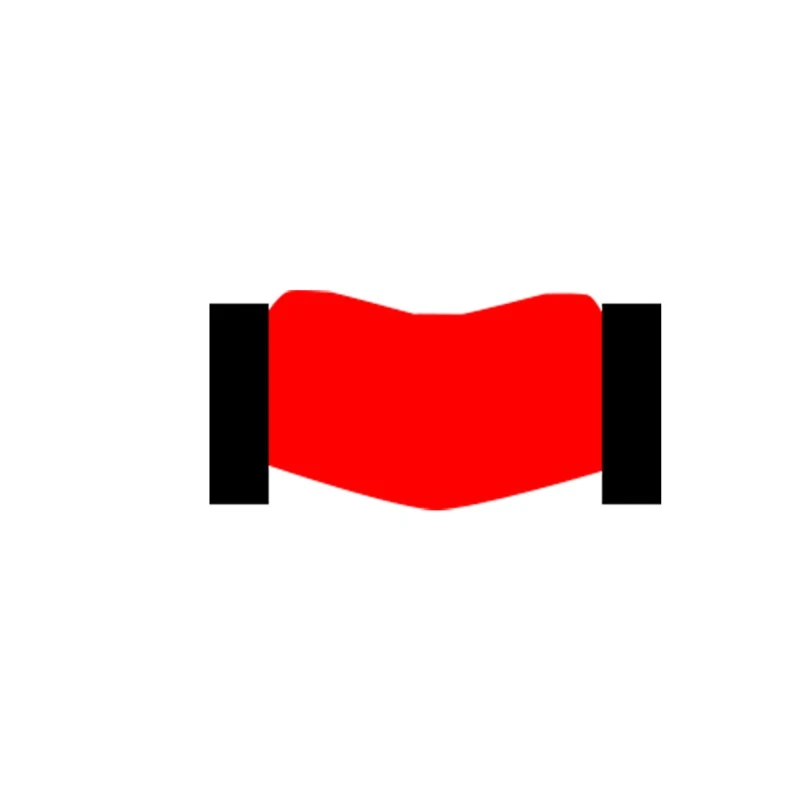

RCR103 Ротационно уплътнение, двойно действие, с опорен пръстен, по -добър уплътнителен ефект при условия на въртящо се уплътняване с високо налягане.

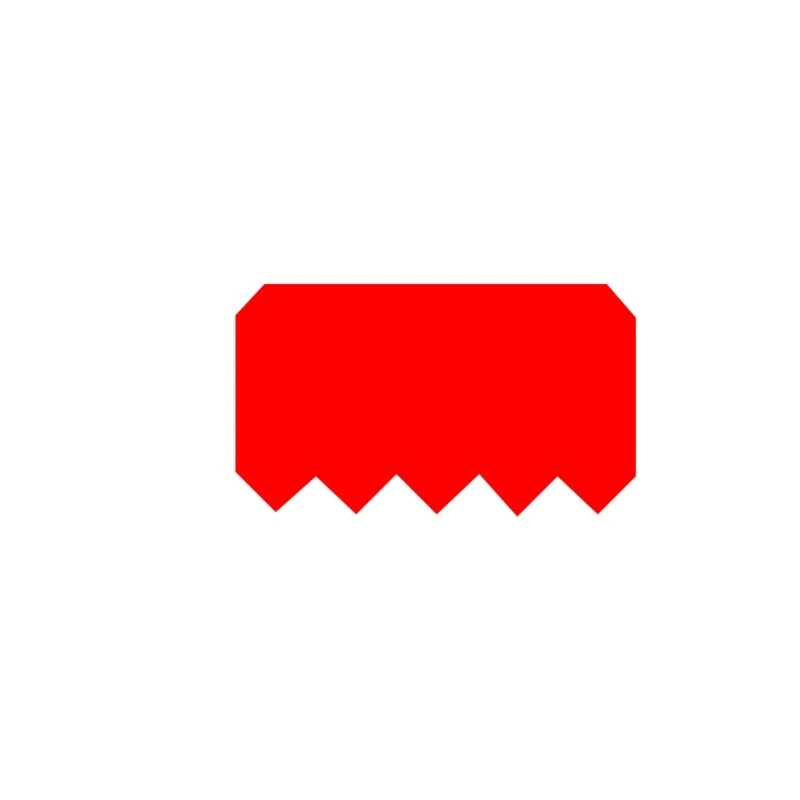

RCR104, RCR105 Ротационно уплътнение, двойно действие, тесен жлеб, вграждане на стабилен жлеб и назъбена уплътняваща повърхност.

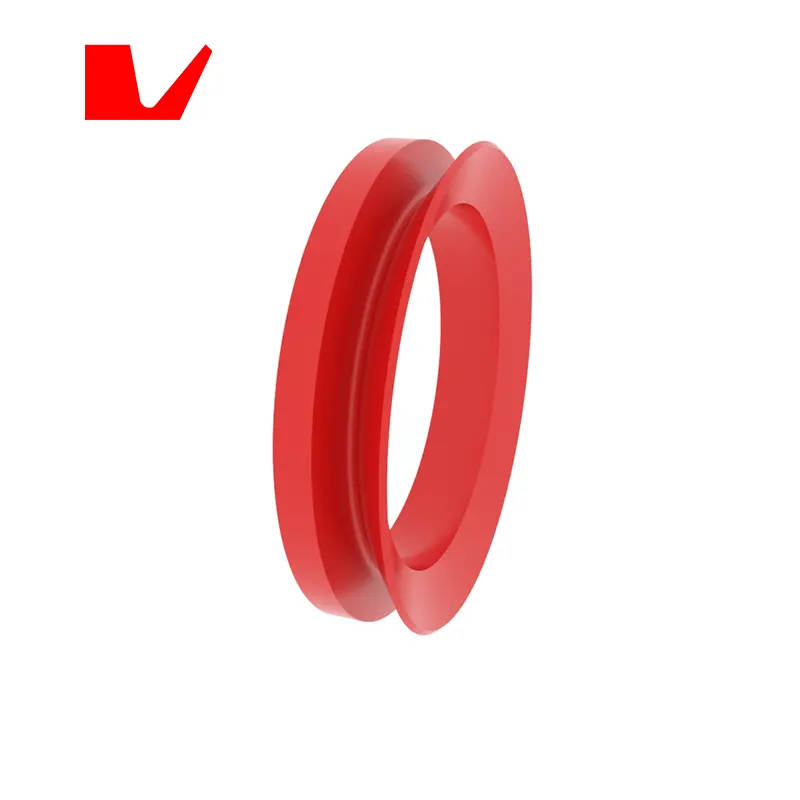

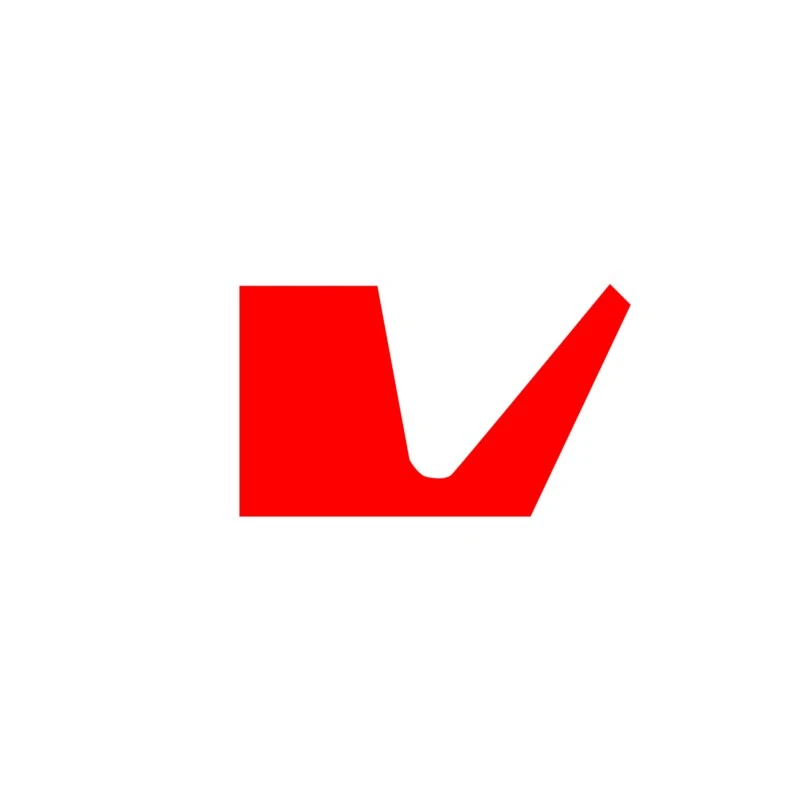

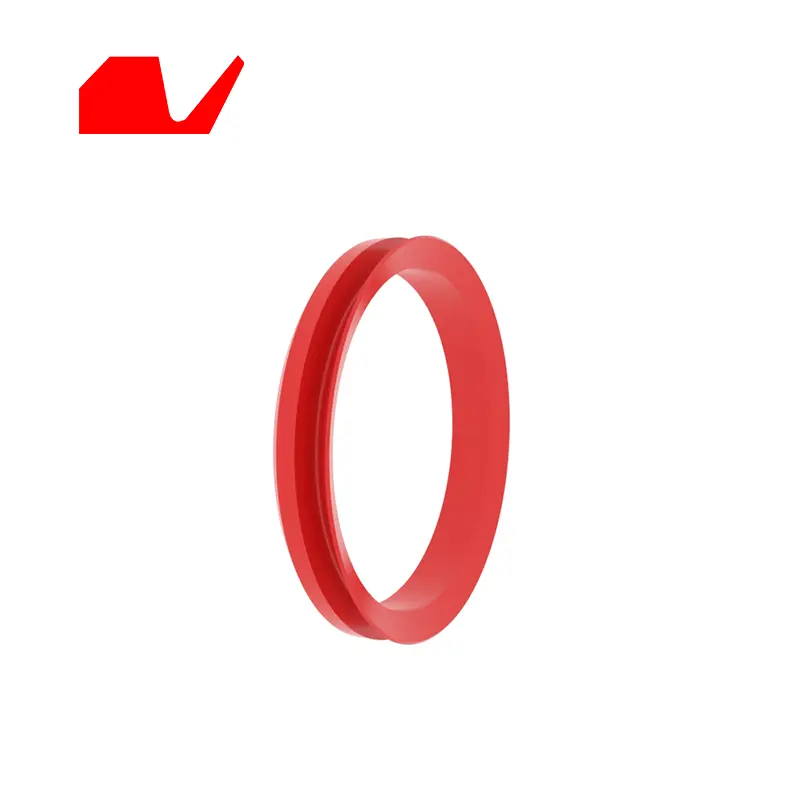

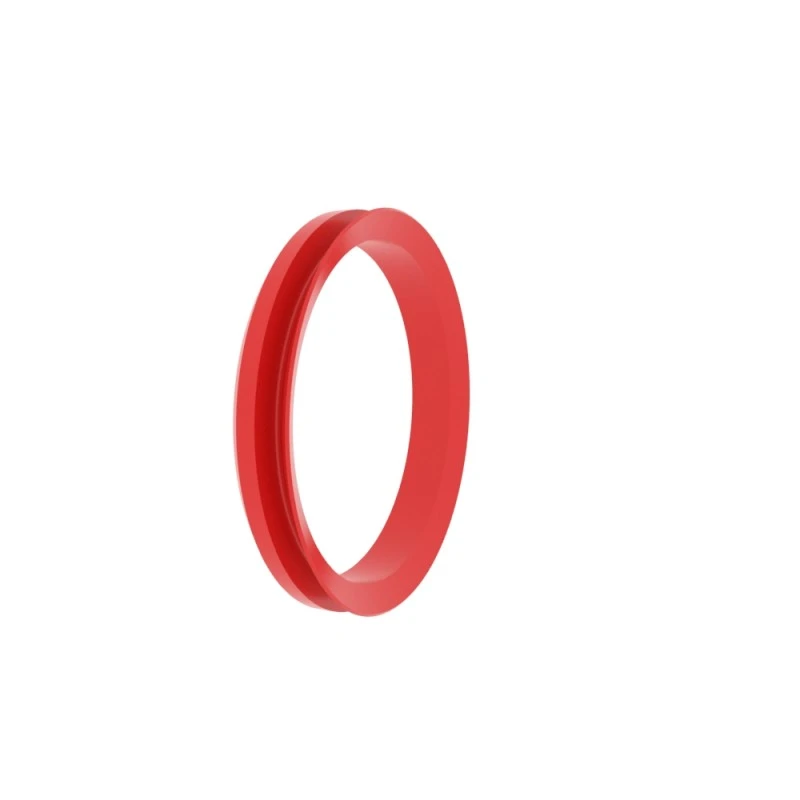

RCR106, RCR107 V-образно въртящо се уплътнение, аксиално движение, голям еластичен модул, устойчивост на триене, прах, замърсители, пляскане на вода, петна от масло и др.

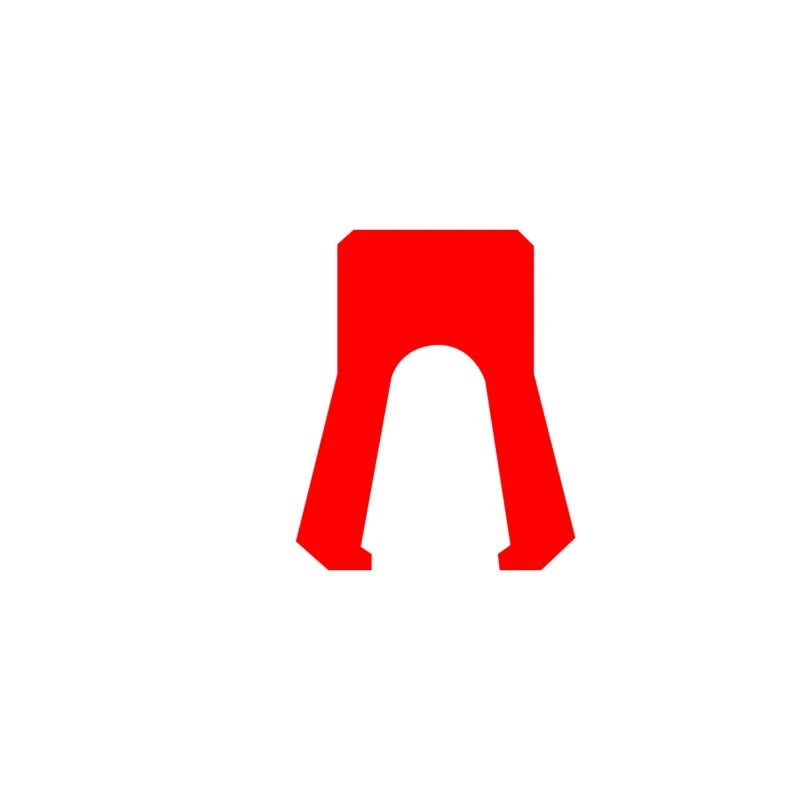

Ротационно уплътнение на RCR108, единично действие, без пружина, намесата на вътрешните и външните устни се определя според различните условия на труд.

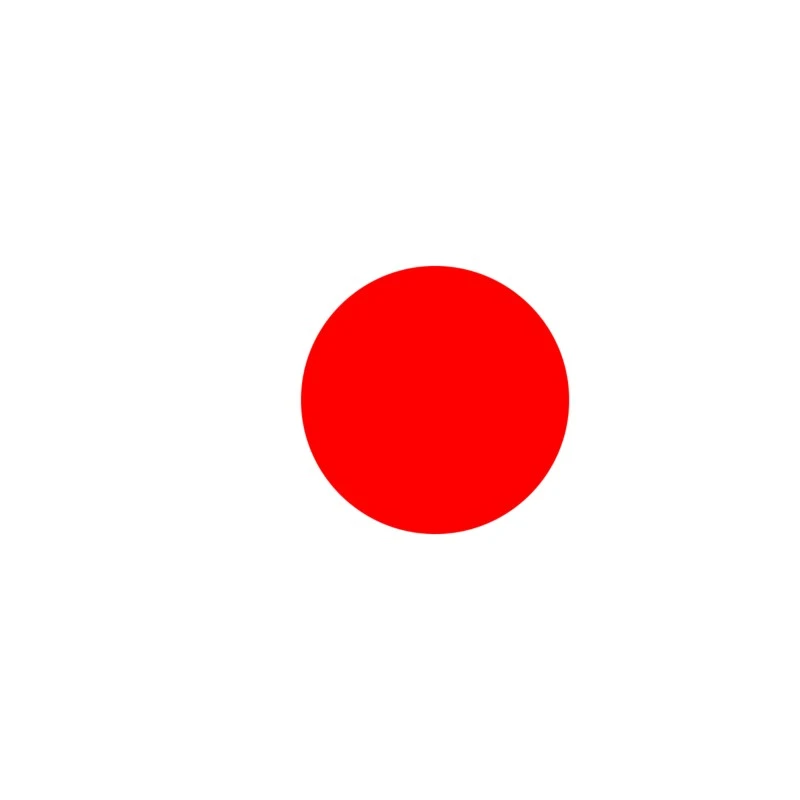

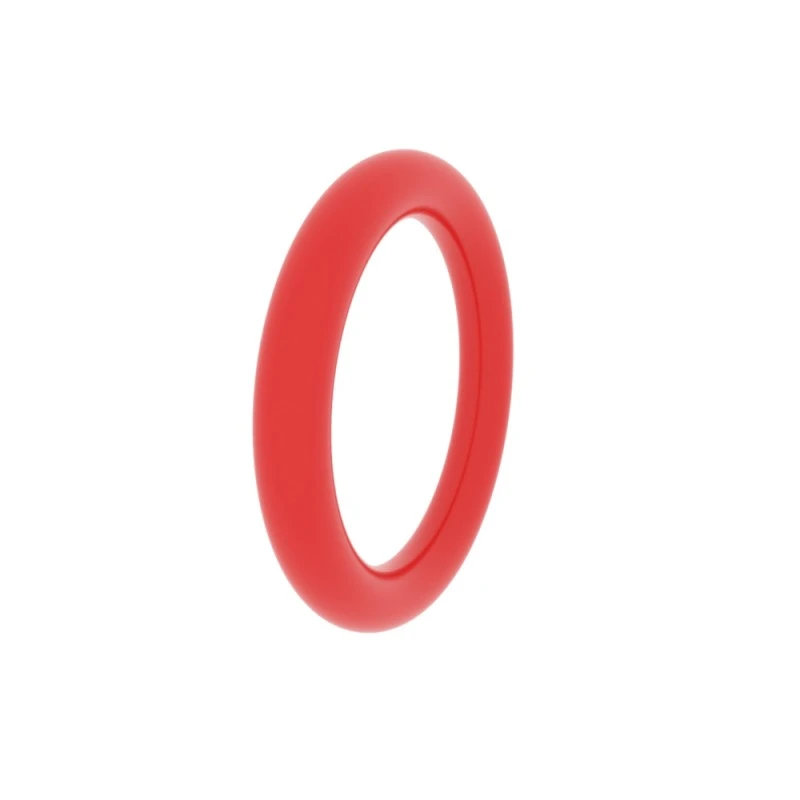

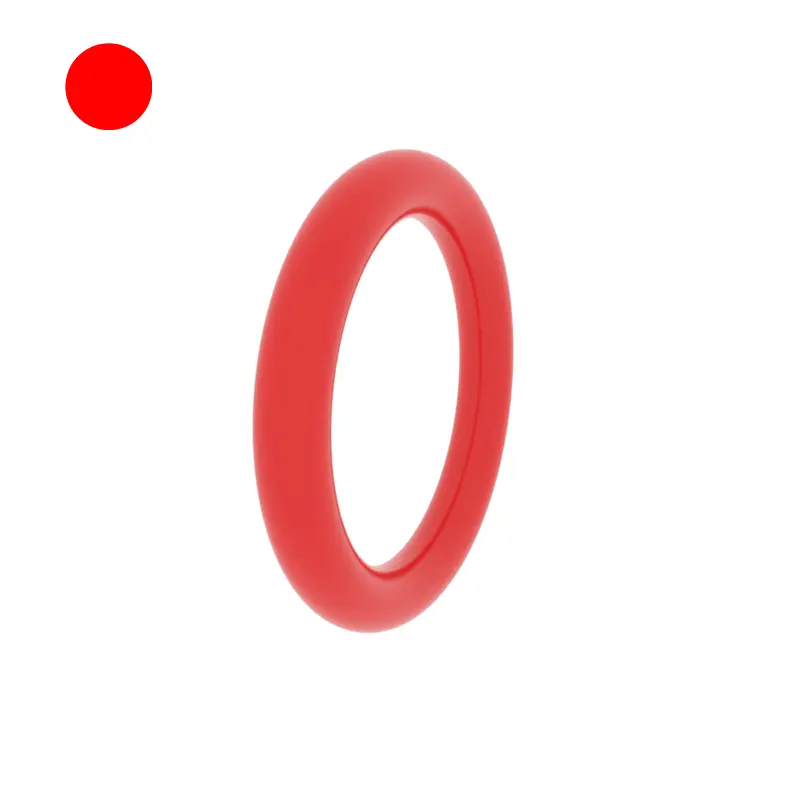

RCR109 О-пръстен, еластичен пръстен, използван най-вече за статично уплътняване или динамично уплътняване, гъвкава селекция на температурна среда. За подробни канали, моля, вижте пробата на О-пръстена.

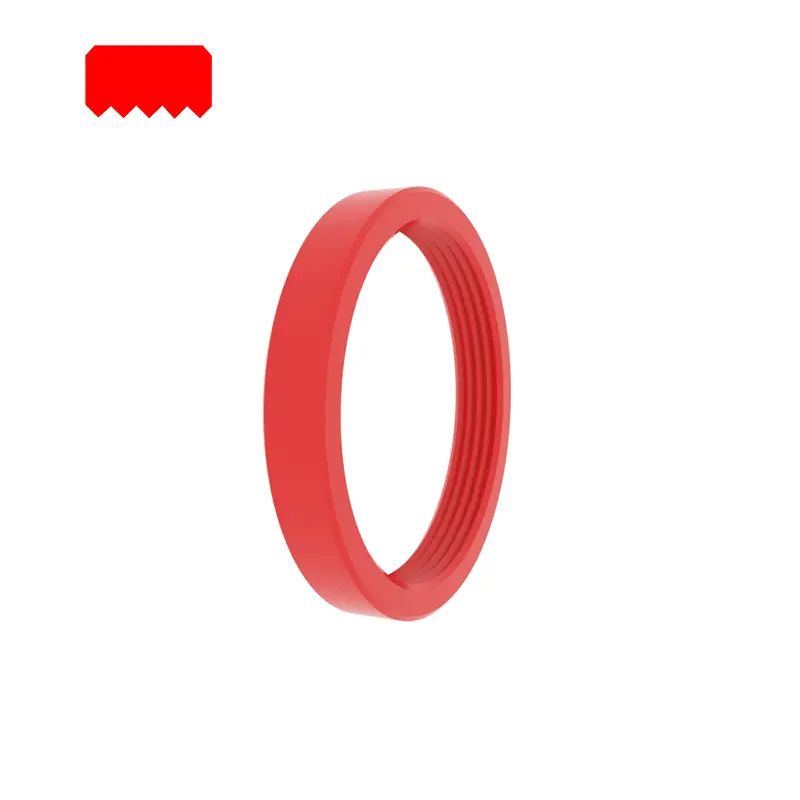

RCR110 Ротационно тетрафлуоретиленово уплътнение за вал, двойно действие, подходящо за тесни канали.

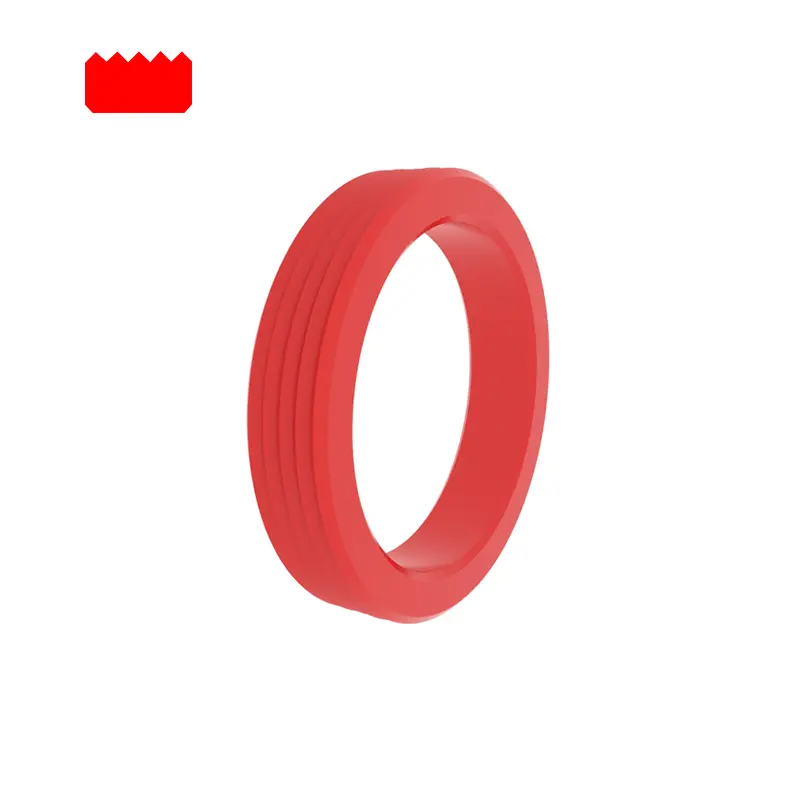

RCR111 Ротационно тетрафлуоретиленово уплътнение за дупка, двойно действие, подходящо за тесни канали.
RCR112 Ротарно уплътнение, двойно действие, тесен жлеб, подходящ за смазани условия на труд.
RCR113 Ротационно уплътнение, двойно действие, с опорен пръстен, вграждане на стабилен жлеб, което позволява по -голяма пропаст и налягане на екструзия, използвана най -вече върху въртящия се вал на оборудването за разкопки.

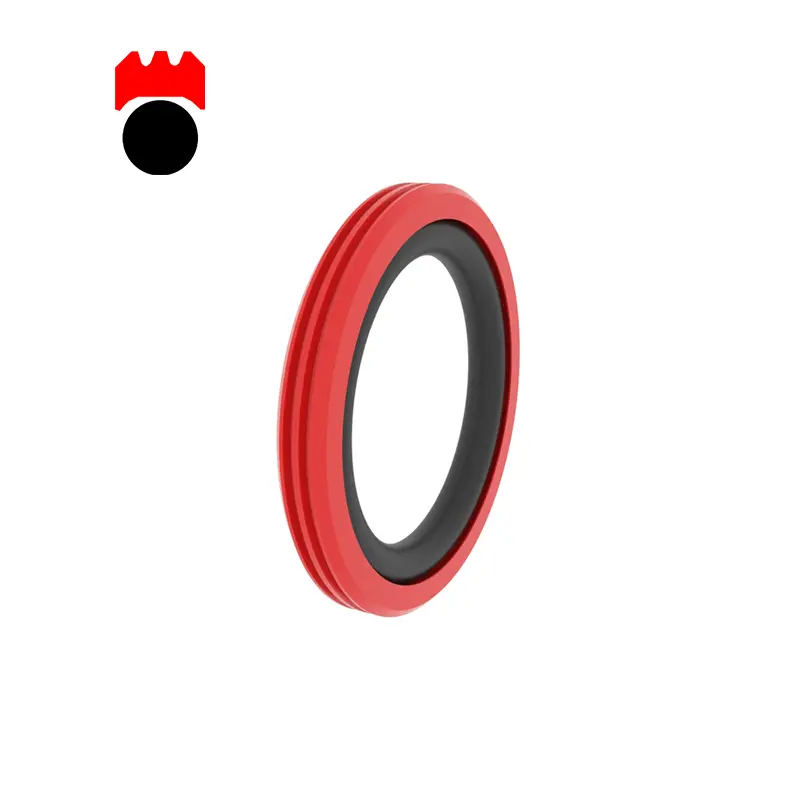

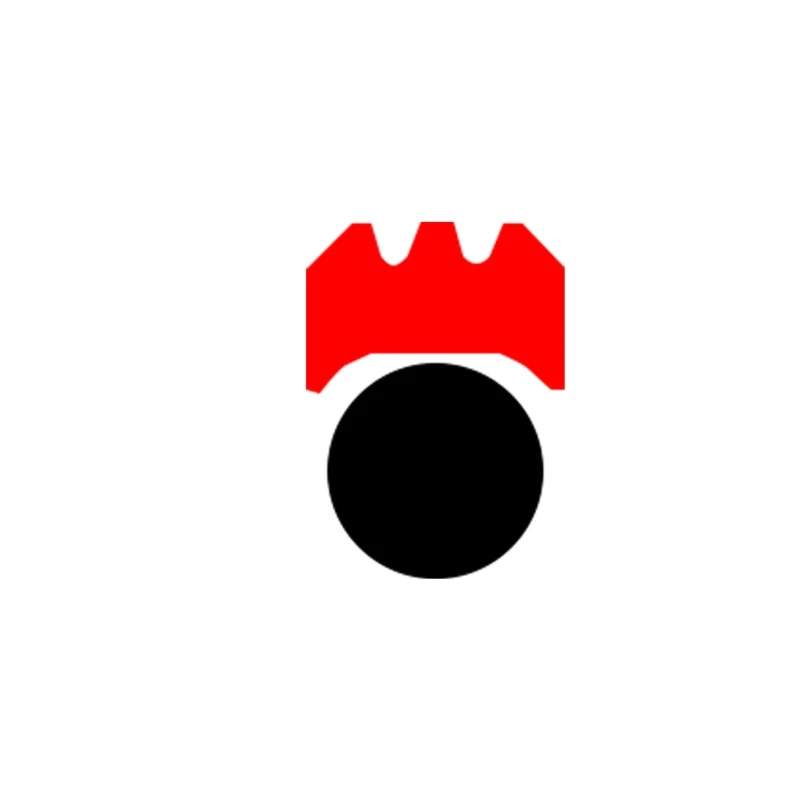

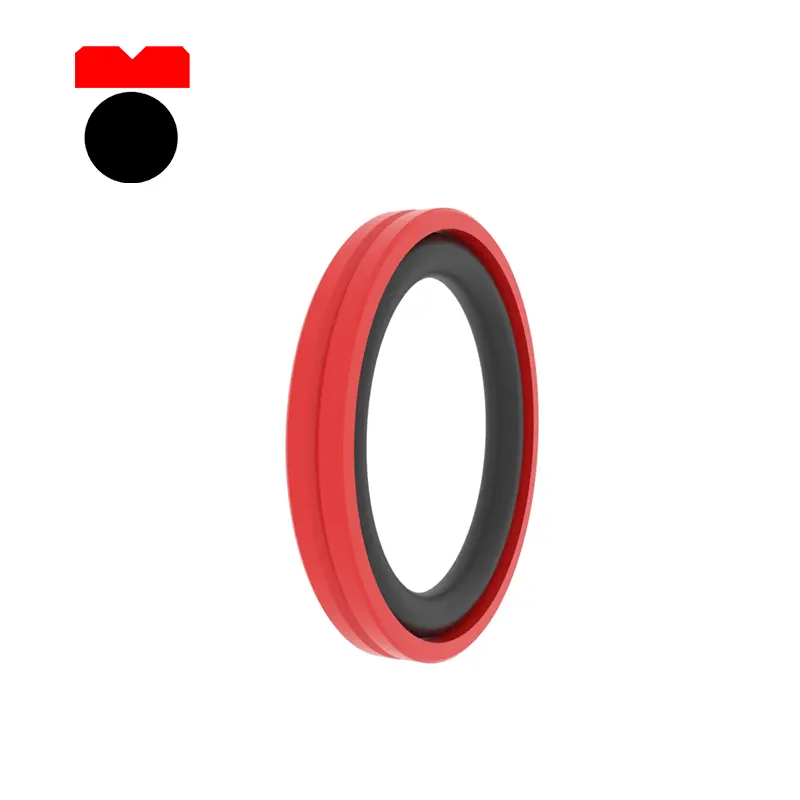

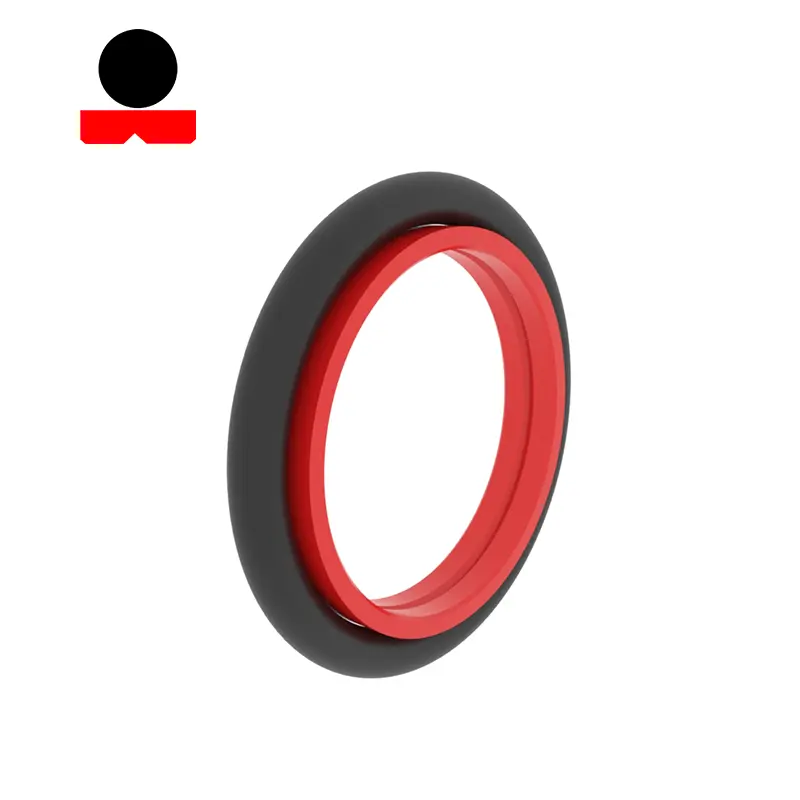

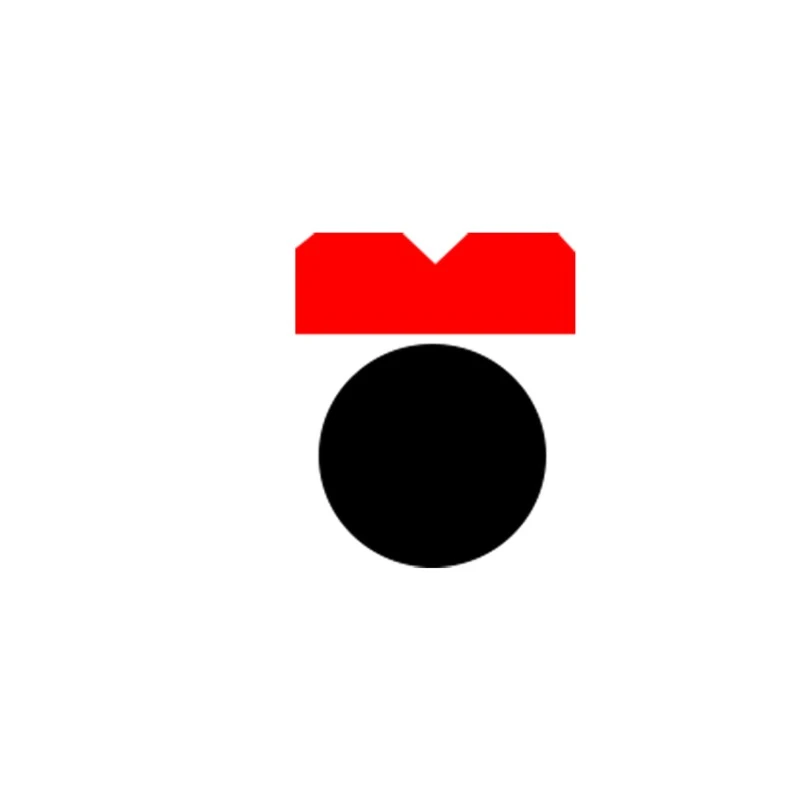

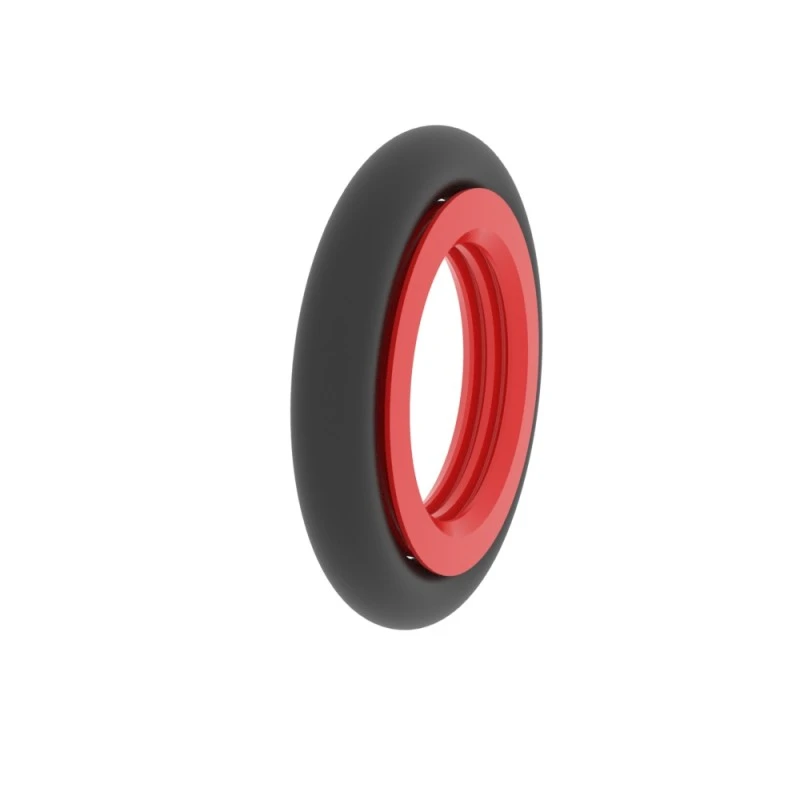

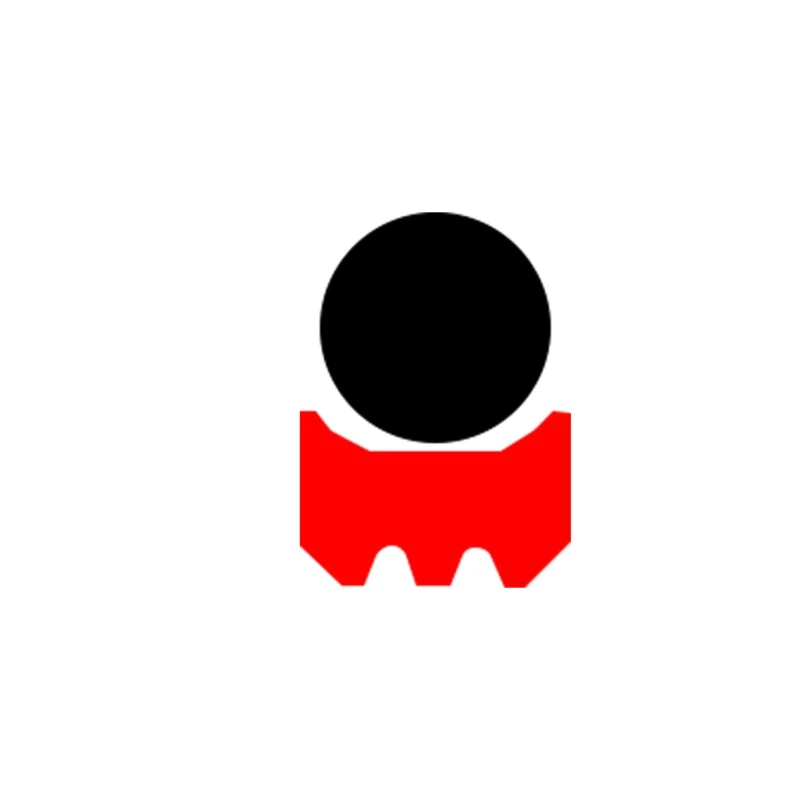

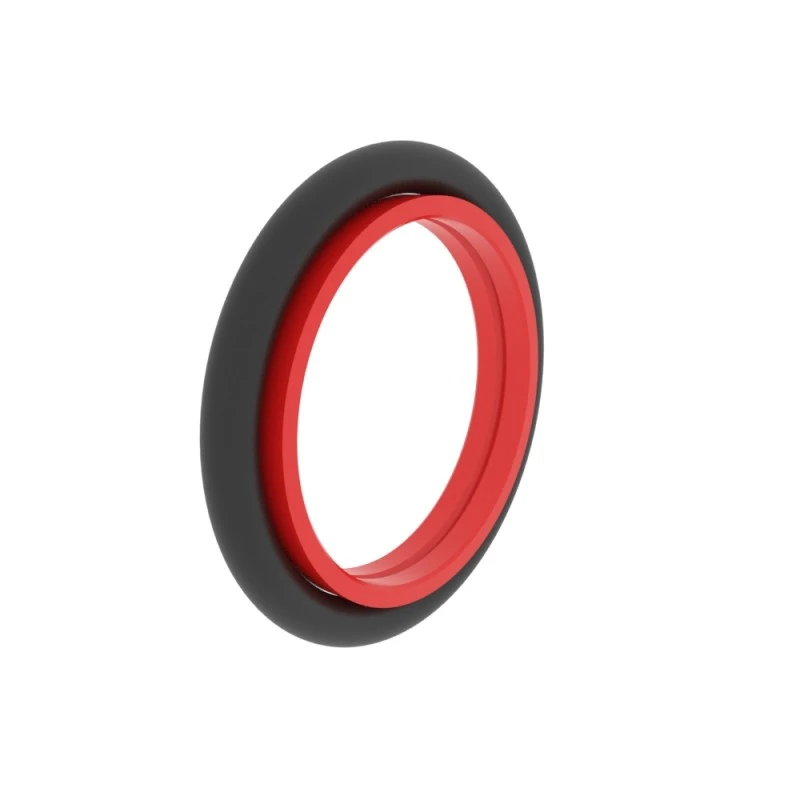

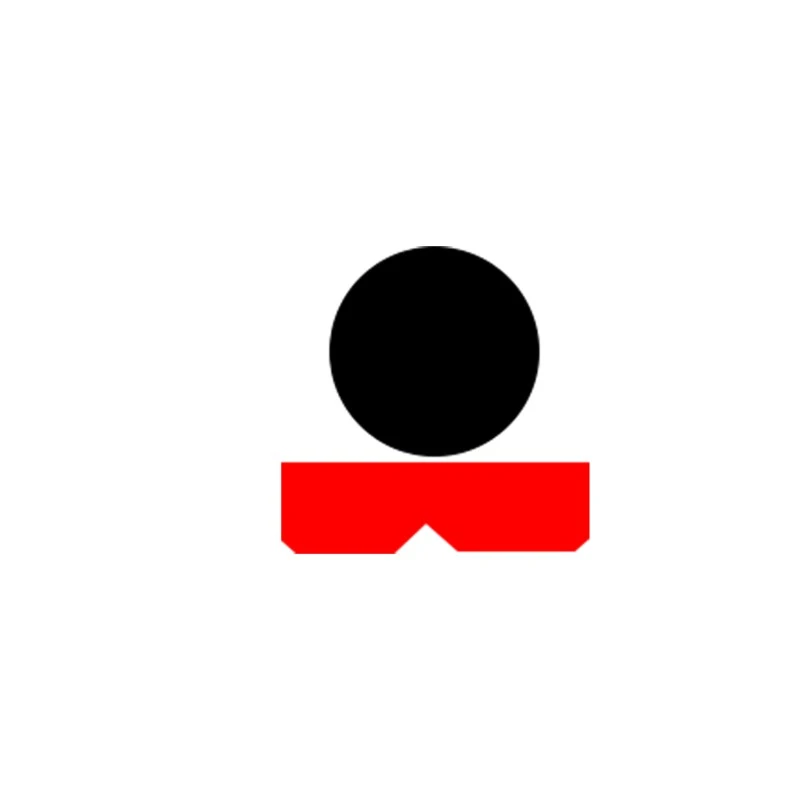

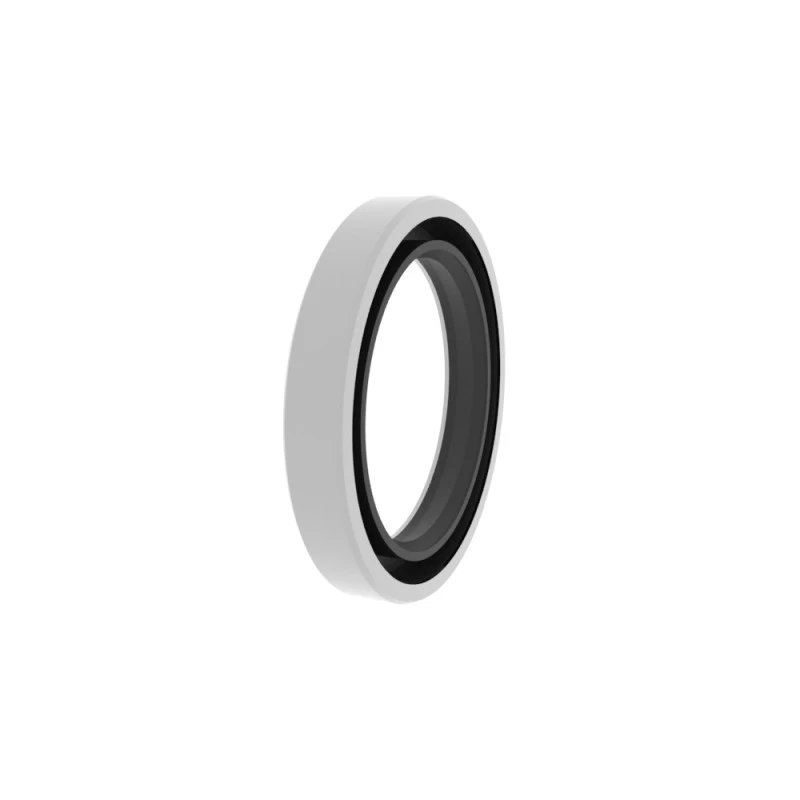

RCR115 Ротационно тетрафлуореетиленово уплътнение за вал, двойно действие, ниско триене, анти-странично високо налягане, корозия против висока температура.

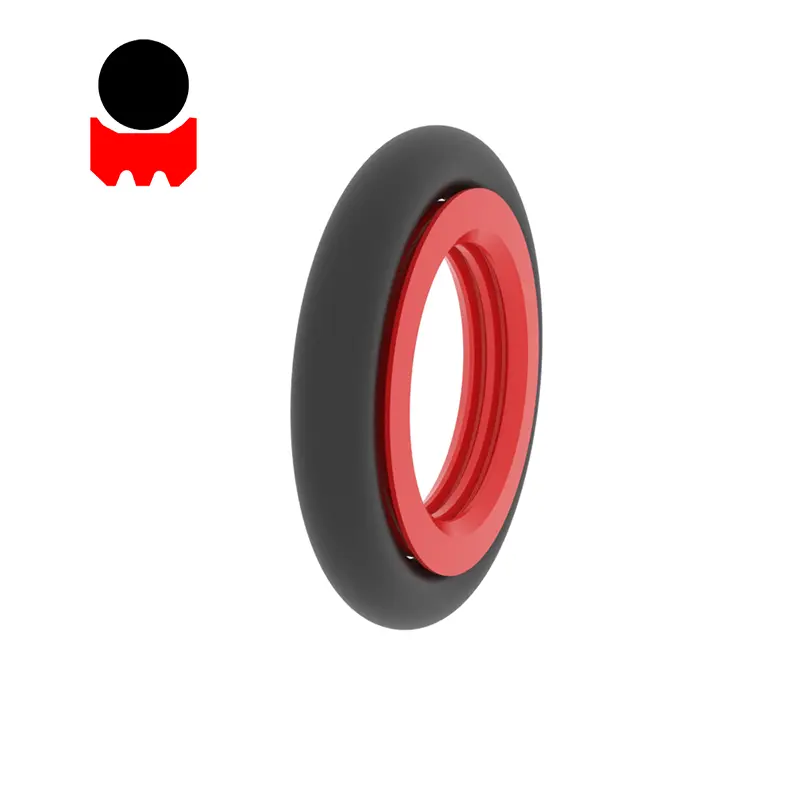

RCR116 Ротационно тетрафлуоретиленово уплътнение за дупка, двойно действие, ниско триене, анти-странично високо налягане, корозия против висока температура.

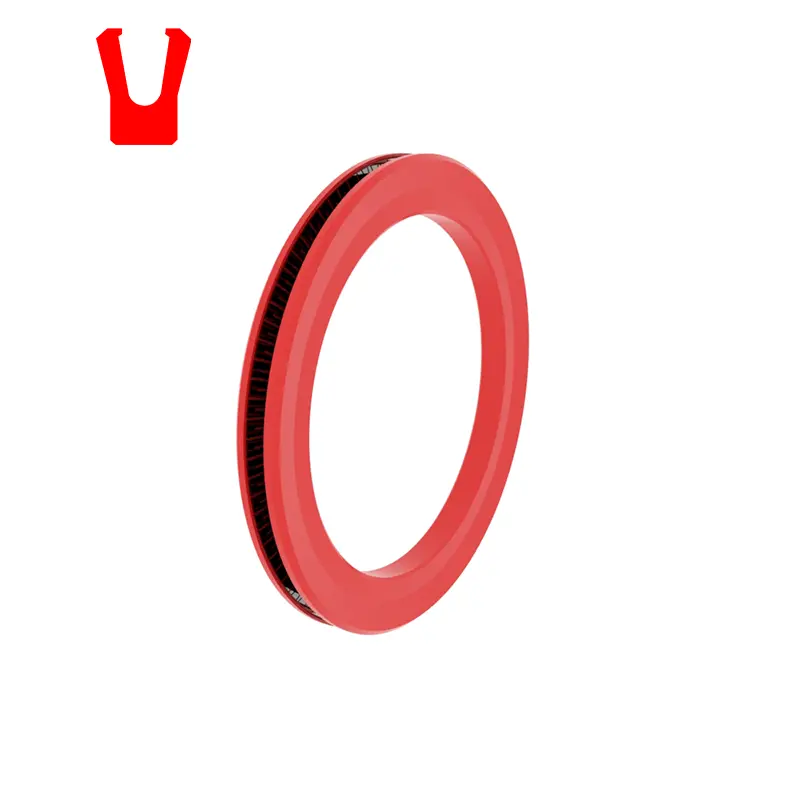

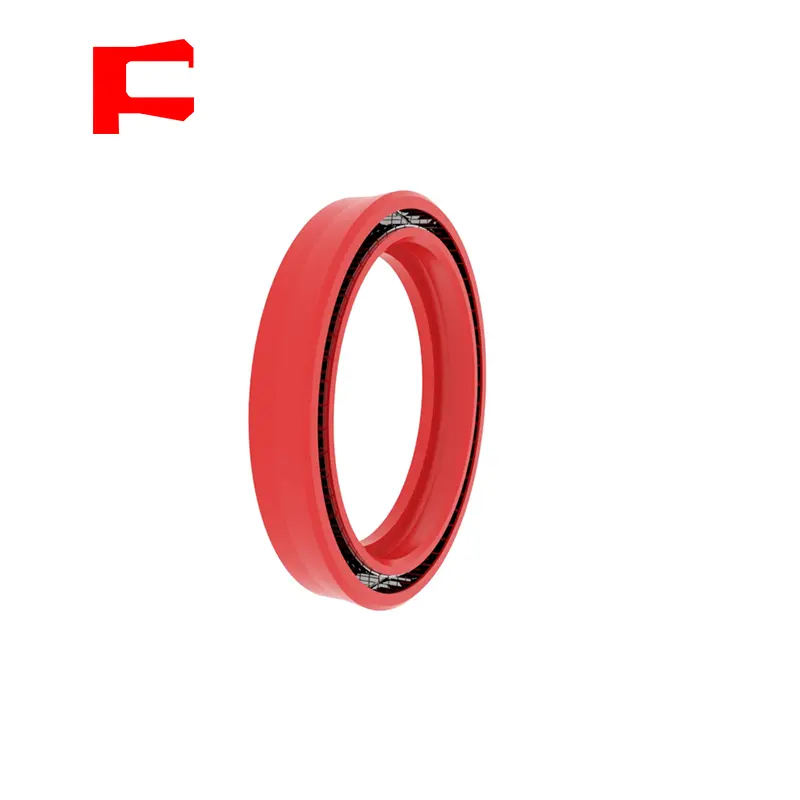

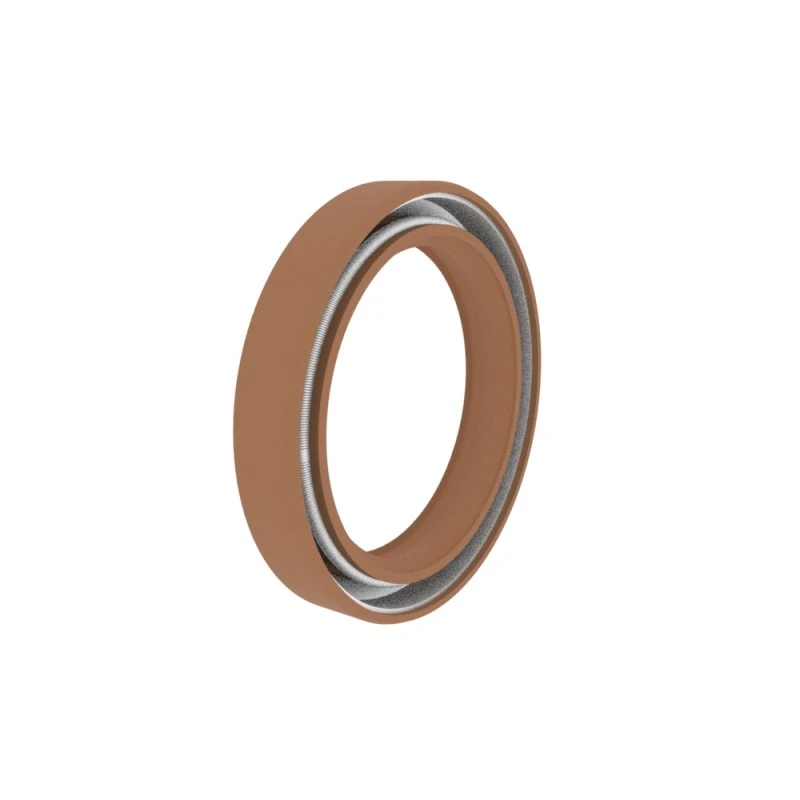

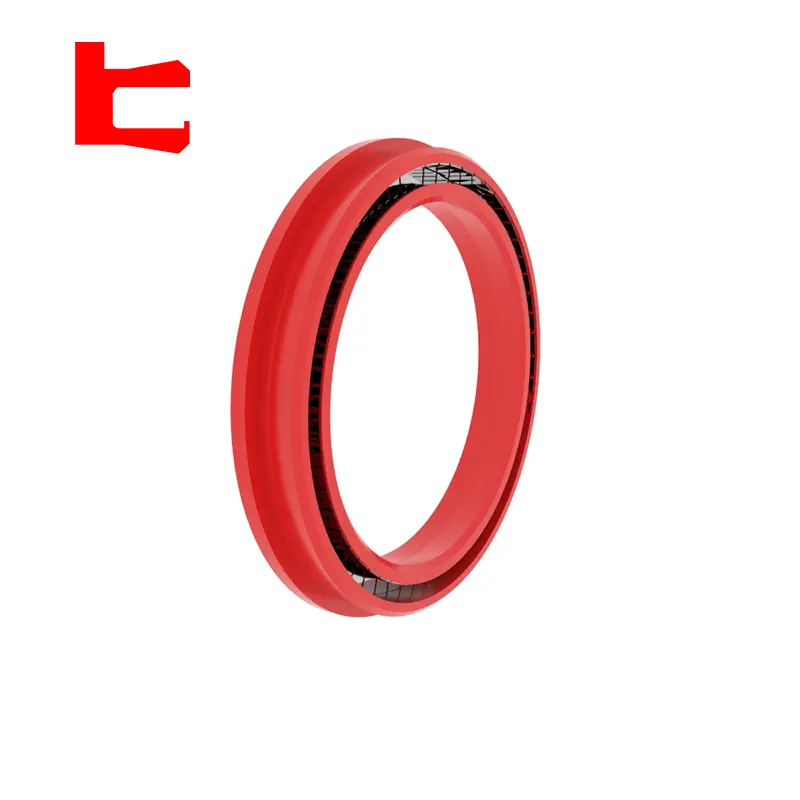

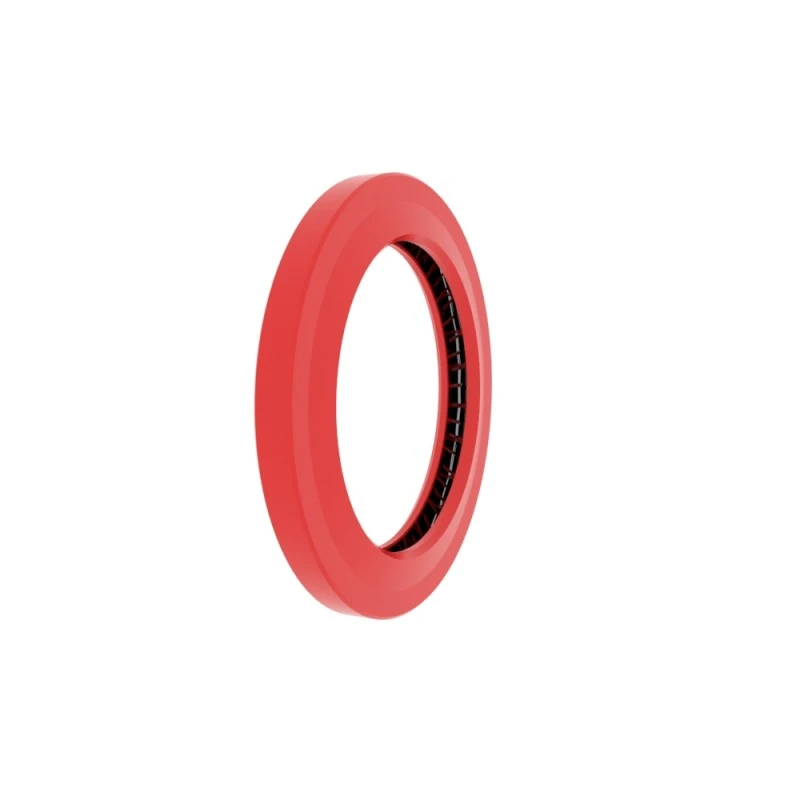

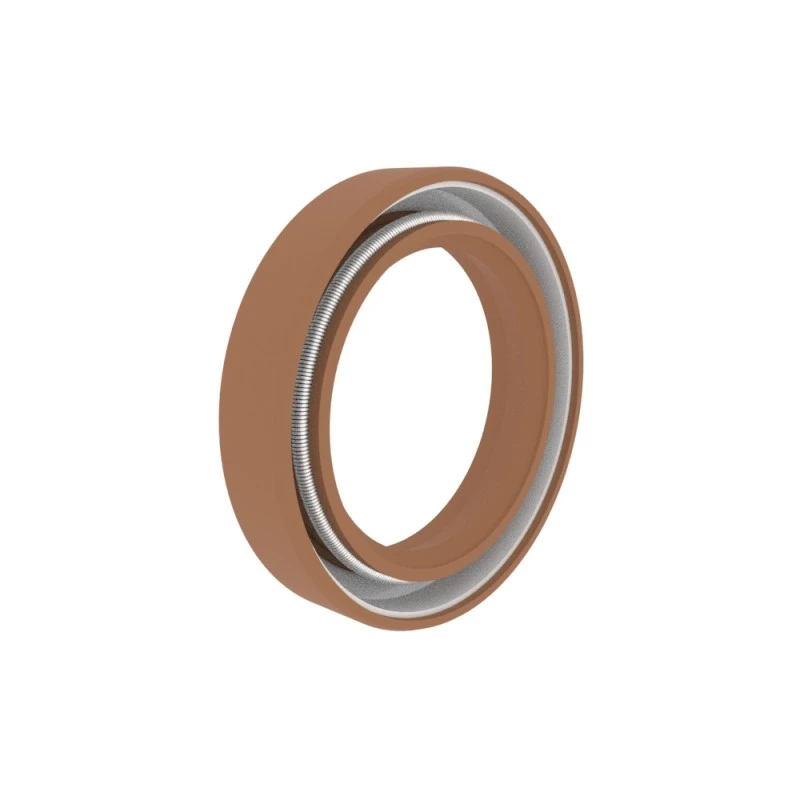

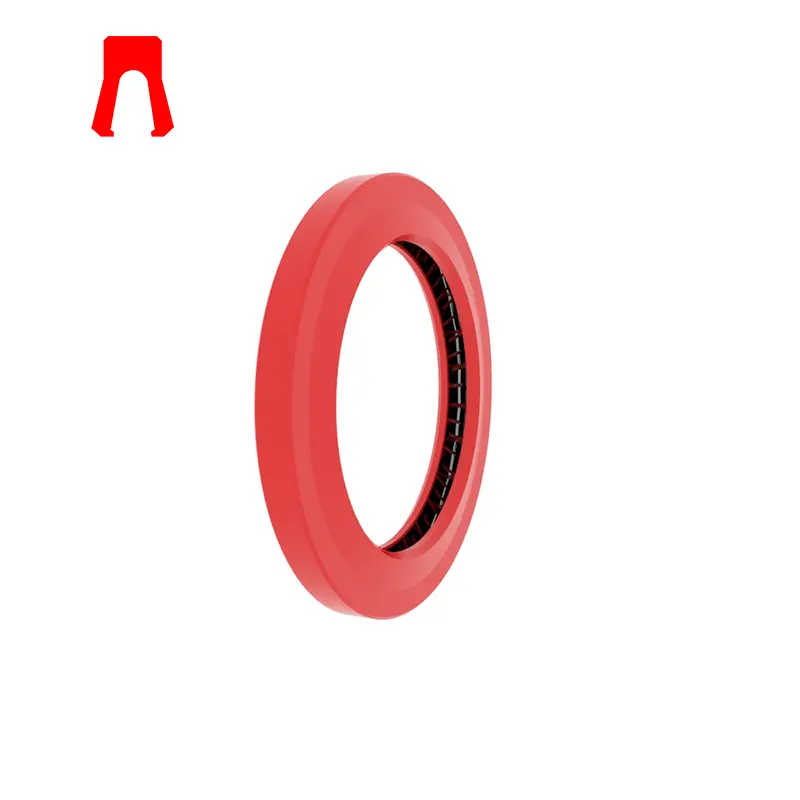

RCR117, RCR121 Ротарно PTFE уплътнение, с пружина на Mander, единично действие, висока температурна корозионна устойчивост, подходяща за сравнително висока скорост и високо налягане.
RCR118 Краен PTFE Ротационно уплътнение, с пружина на Mander, единично действие, устойчивост на корозия с висока температура, използвано най -вече в химическата промишленост.
Ротационен скелет RCR119 Еднократно уплътнение на устните, единично действие, аксиална инсталация на отворен канал, широко използвана, използвана най -вече като защитен елемент за лагери.
RCR201, RCR202 Ротационен скелет Двойно уплътнение на устните, единично действие, с прахоустойчива спомагателна устна, инсталация на аксиална отворена канала, широко използвана, използвана най -вече като защитен елемент за лагери.

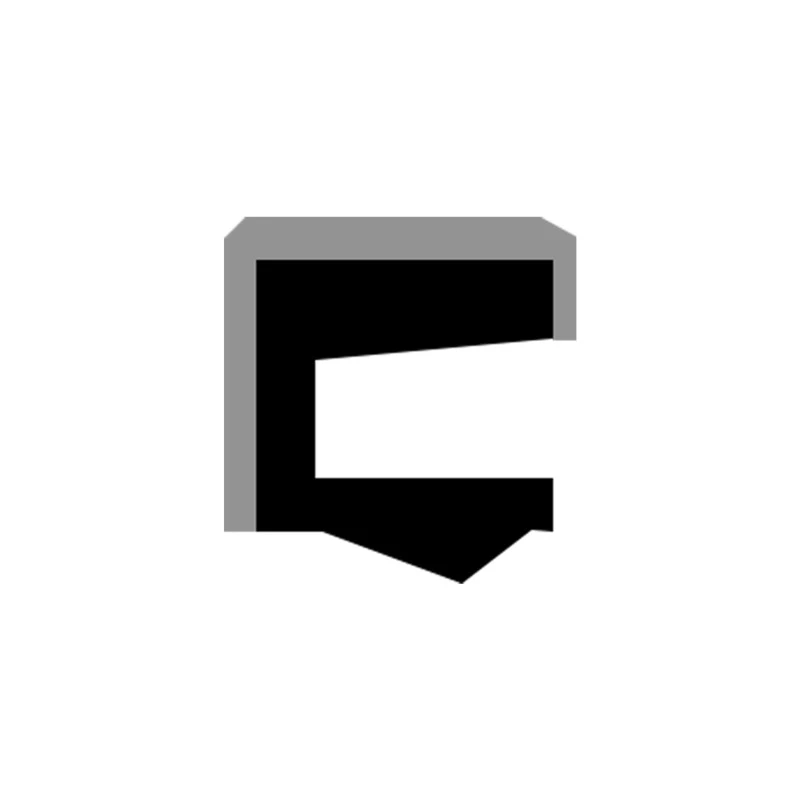

RCR203, RCR204 Ротационен скелет без единично уплътнение на устните, единично действие, фиксирана инсталация на аксиалния отворен канал, използвана най-вече в тежки индустрии като металургия и корабостроене.
RCR205 Изрязано въртящо се скелетни уплътнителни уплътнения без скелет, единично действие, фиксирана инсталация на аксиалния отворен канал, използвана най-вече в тежки индустрии като металургия и корабостроене.
RCR206, RCR207 Изрязано въртящо се в рамка единично уплътнение на устните, единично действие, фиксирана инсталация на аксиална отворена канала, използвана най-вече в тежки индустрии като металургия и корабостроене. Подходящ за уплътняване с ниска скорост, уплътняващата среда е литий на основата на мазнина.
Характеристики и приложения на продукта:
Основни приложения
Завъртането на въртящи се уплътнения е подходящо за уплътняване на въртящия се вал, въртящото се уплътняване на вала, багерите, грабителите, въртящите се фуги, въртящите се дистрибутори и този вид уплътнение често се използва в петролната и химическата промишленост
Предимства
Връщането на въртящите се уплътнения има широк спектър от адаптивни среди и температурни диапазони, добър уплътнителен ефект, устойчивост на високо налягане, малък размер на напречното сечение, хидравлично устойчивост на масло, ниско триене и без явление на приплъзване.

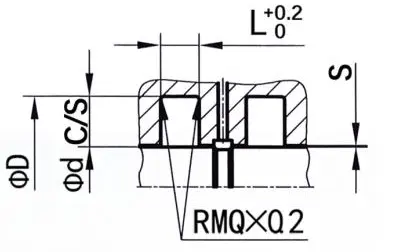

RCR101
Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за поръчка
Модел: RCR101
Размер на канала: 100x115x8
Материал: NBR/POM

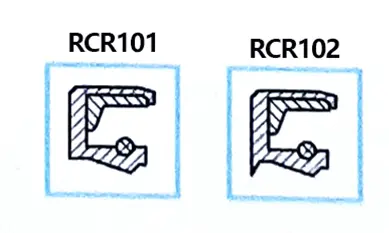

Тип уплътнение: RCR101, RCR102
Основно приложение: Подходящо за уплътняване на въртящия се вал
Предимства: Подходящи за широк диапазон от медии, широк температурен диапазон и добър ефект на уплътнение
Материал: Полиуретан, каучук/полиоксиметилен
|

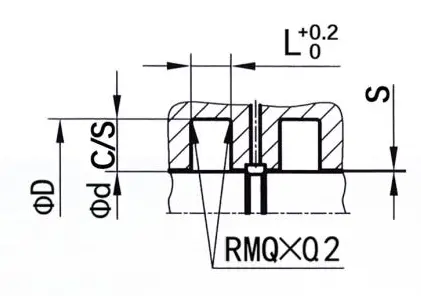

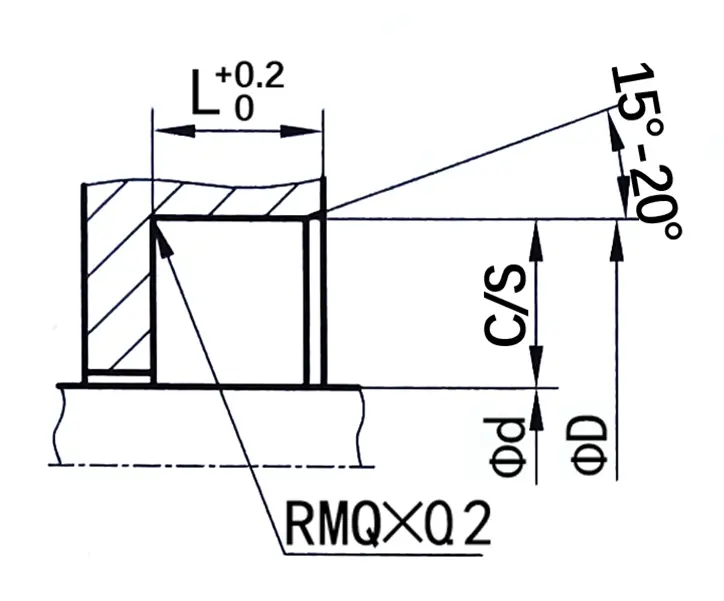

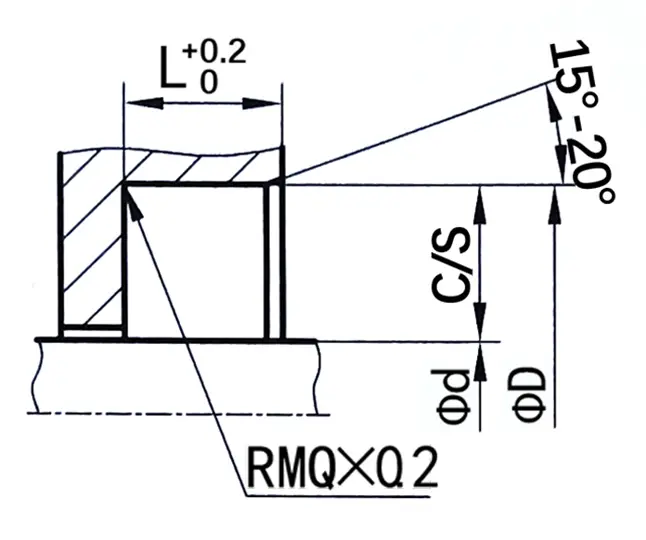

Примери за уплътняване на жлеба |
По -долу са стандартните размери на жлеба (въртящи се уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
|||||
|
|
|
Φd |
Φd |
L |
c/s |
|
|
6-59.9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299.9 |
Φd+20 |
10 |
10 |
|||
|
300-499.9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за поръчка
Модел: RCR115
Размер на канала: 100x111x4.2
Материал: PTFE4+NBR
Тип уплътнение: RCR115
Основно приложение: Подходящо за уплътнения на въртящия се вал, багерите, грабителите, въртящите се фуги.
Предимства: Той може да устои на високо налягане, има малък размер на напречното сечение, устойчив на хидравлично масло, има ниско триене и няма явление приплъзване на пръчки.
Материал: Tetrafluoroethylene + нитрил каучук или флуороруб
|

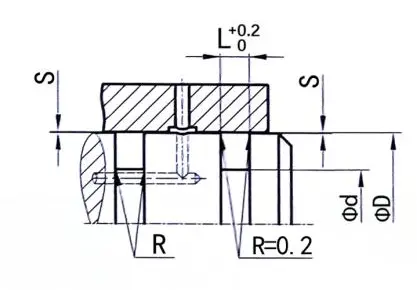

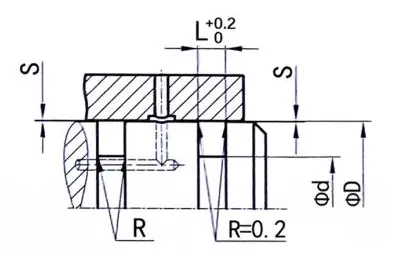

Примери за уплътняване на жлеба |
По -долу са стандартните размери на жлеба (въртящи се уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимална пропаст в екструзия S |
||
|
100bar |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199.9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255.9 |
Φd+15.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649.9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Размер на поръчката
Φd ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за поръчка
Модел: RCR116
Размер на канала: 100x89x4.2
Материал: PTFE4+NBR
Тип уплътнение: RCR116
Основно приложение: Подходящо за крайни уплътнения на въртящия вал, багери, грабители, въртящи се фуги, въртящи се дистрибутори.
Предимства: Подходящ е за широк спектър от среди и температура, има добър уплътнителен ефект, малък размер на напречното сечение, силна устойчивост на хидравлично масло, ниско триене и без явление приплъзване.
Материал: Tetrafluoroethylene + нитрил каучук или флуороруб
|
Примери за уплътняване на жлеба |
По -долу са стандартните размери на жлеба (въртящи се уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
О-пръстен |
Максимална пропаст в екструзия S |
||
|
100bar |
200bar |
||||||||
|
8-39.9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79.9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329.9 |
Φd-155.5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669.9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

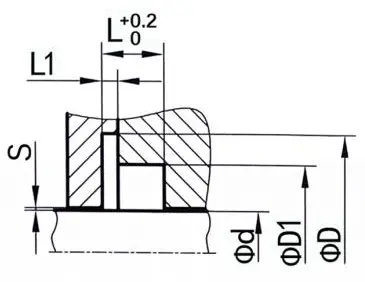

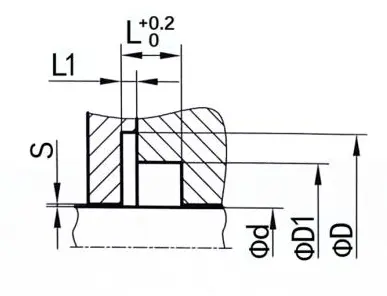

RCR117
Размер на поръчката
Φd ...... Външен диаметър
Φd1 ...... Външен диаметър
Φd ...... вътрешен диаметър
L ...... ширина на жлеба
L1 ...... Ширина на жлеба
|
Повърхностно покритие |
R Tmax (μm) |
RA (μm) |
|
Плъзгащи се повърхност, съвпадащи с гумени/полиуретанови уплътнения Плъзгащи се повърхност, съвпадащи с PTFE уплътнения |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Отдолу от канала Грутна страна |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
Съотношение на дължината на поддръжката на профила на TP |
50%-95% |
|
|
Толерантност |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример за поръчка
Модел: RCR117
Размер на канала: 100x117.5x110.5x7.1x1.8
Материал: PTFE4+V.
Тип уплътнение: RCR117
Основно приложение: Подходящо за уплътняване на въртящия се вал, този тип уплътнение често се използва в петролната и химическата промишленост
Предимства: ниско триене, устойчивост на корозия, висока температурна устойчивост, подходящо за висока скорост
Материал: PTFE, пружина от неръждаема стомана
|
Примери за уплътняване на жлеба |
По -долу са стандартните размери на жлеба (въртящи се уплътнения от всякакъв размер в обхвата на размера могат да бъдат произведени) |
|||||||||
|
|
|
Φd |
Φd |
Fd1 |
L |
L1 |
Максимална пропаст в екструзия S |
|||
|
20bar |
100bar |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39.9 |
Φd+12.5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399.9 |
Φd+17.5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
