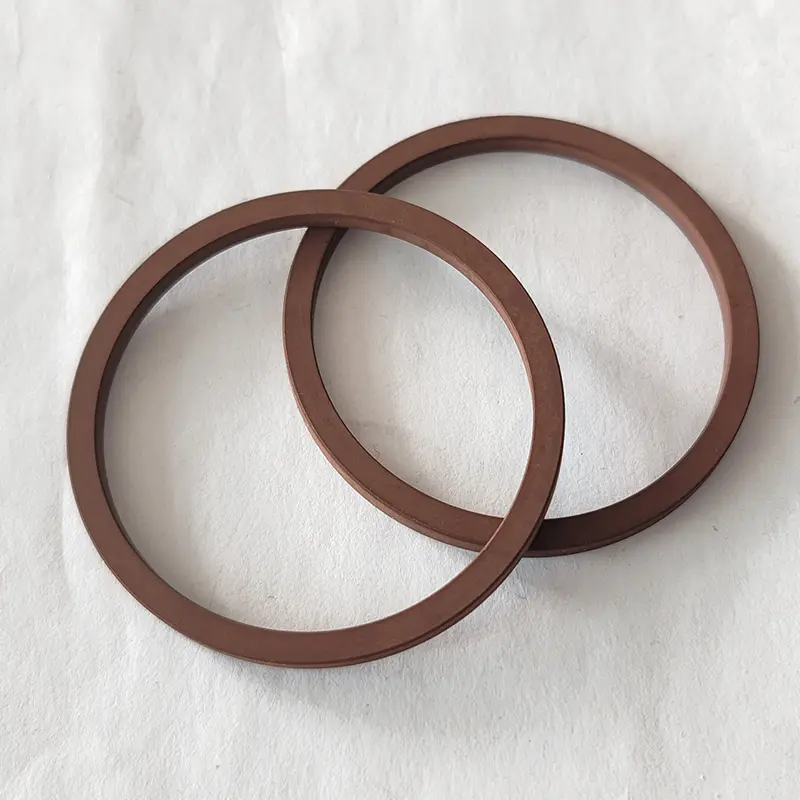

Завъртане на статични уплътнения

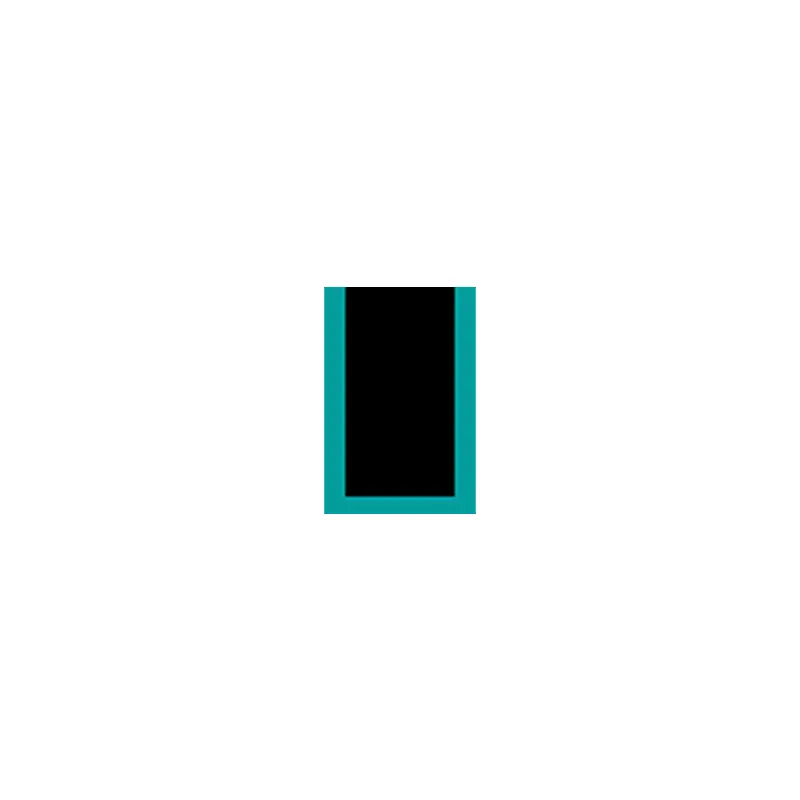

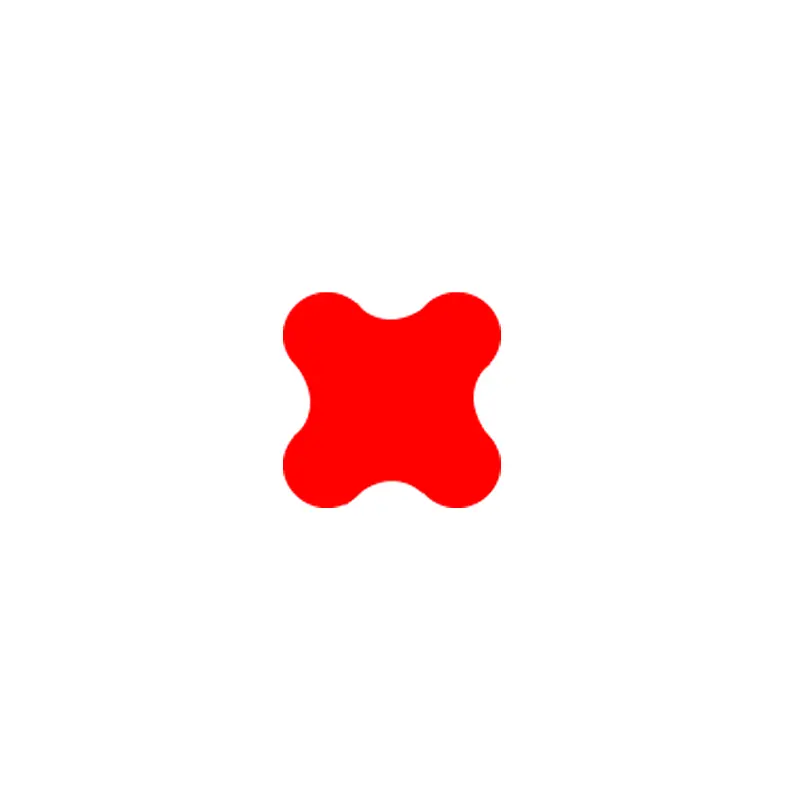

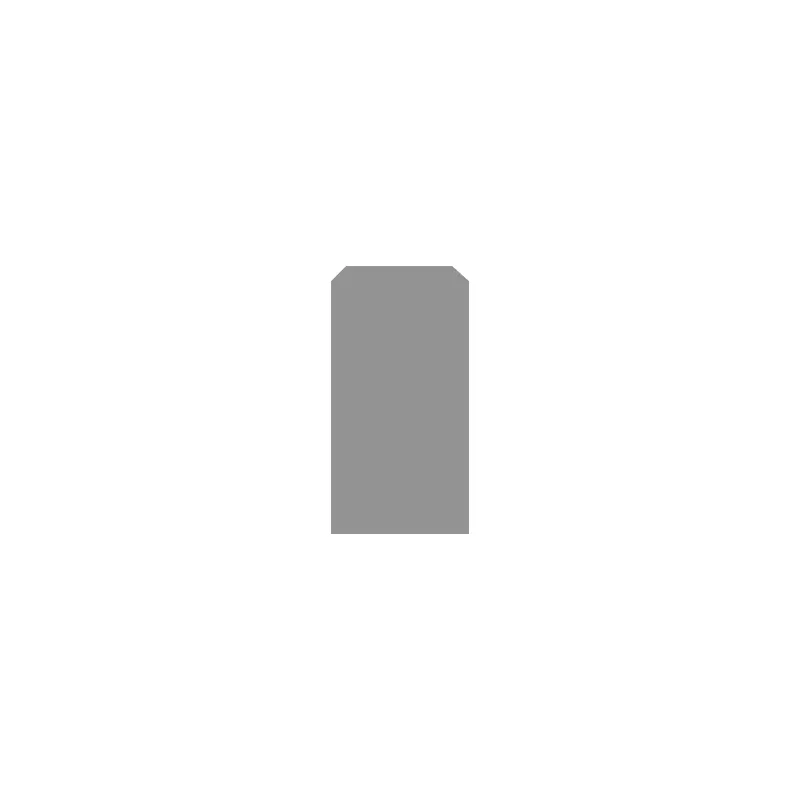

Ние предлагаме пълна гама от решения за завиване на статични уплътнения, обхващащи стандартните специални продукти с общо предназначение и високо налягане. RCFL106/102 и RCK126 са основни модели с проста структура и широко приложение; RCS130/131 и RCFL108 приемат инсталиране на инсталиране на външен диаметър на екструзия, за да се гарантира стабилността на вграждането на канала; RCK120/127 и други продукти от подобни серии постигат същата надеждност чрез инсталиране на вътрешен диаметър на екструдиране.

В отговор на нуждите от уплътняване на фланец, RCF110 и RCR118 могат да поемат налягане в двете посоки и посоката на налягането трябва да бъде посочена при поръчка. Продуктовата линия напълно обхваща условията на труд с ниско налягане до високо налягане, а материалът е устойчив на износване и устойчив на корозия и се използва широко в хидравличните системи, връзките на тръбопровода и запечатването на индустриалното оборудване.

Характеристики и приложения на продукта:

Приложение: Обща цел, уплътнение на ID, OD уплътнение, аксиално уплътнение

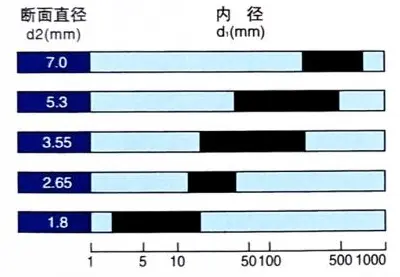

Спецификации и канали на О-пръстен

Размер на поръчката

Φd1 ...... Вътрешен диаметър

Φd2 ...... Диаметър на секцията

Пример за поръчка

Модел: RCFL106

Секционен диаметър на вътрешния диаметър: 14x1.8

Материал: NBR

Приложение

Налягане отвътре: О-пръстенът е компресиран от външен диаметър

Налягане отвън: О-пръстенът се компресира от вътрешния диаметър

О-пръстените имат точни допустими отклонения в производството. Допустимите отклонения са стандартизирани съгласно DIN3771 и ISO3601/1 (диаметър на напречното сечение до 7 мм, вътрешен диаметър до 670 мм). Съответните отклонения са показани в следната таблица.

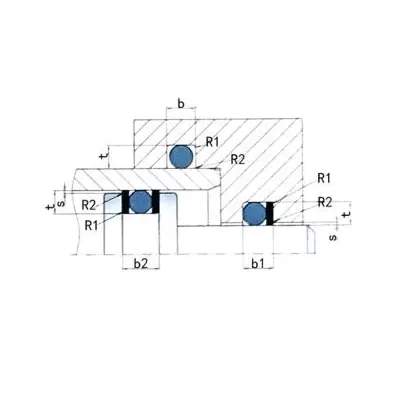

Размер на канала

Раздел D2	Дълбочина на жлеба t						Единица на ширината на жлеба: mm (+0.20)			Радиус R1 мм
мм	Статично		Динамична (хидравлична)		Динамичен (пневматичен)		б Без задържащ пръстен	B1 1 Задържащ пръстен	B2 2 Задържащи пръстена
1.00	0.65	± 0,05	0.75	± 0,02	0.80	± 0,02	1.4	2.4	3.4	0.2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0.2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0.2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0.2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0.2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0.2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0.2-0.4
3.50	2.80	± 0,07	3.05	± 0,05	3.20	± 0,05	4.8	5.3	7.8	0.3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0.3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0.3-0.6
5.00	4.15	± 0.10	4.45		4.65		6.8	8.8	10.8	0.3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0.6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0.6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0.6-1.0
