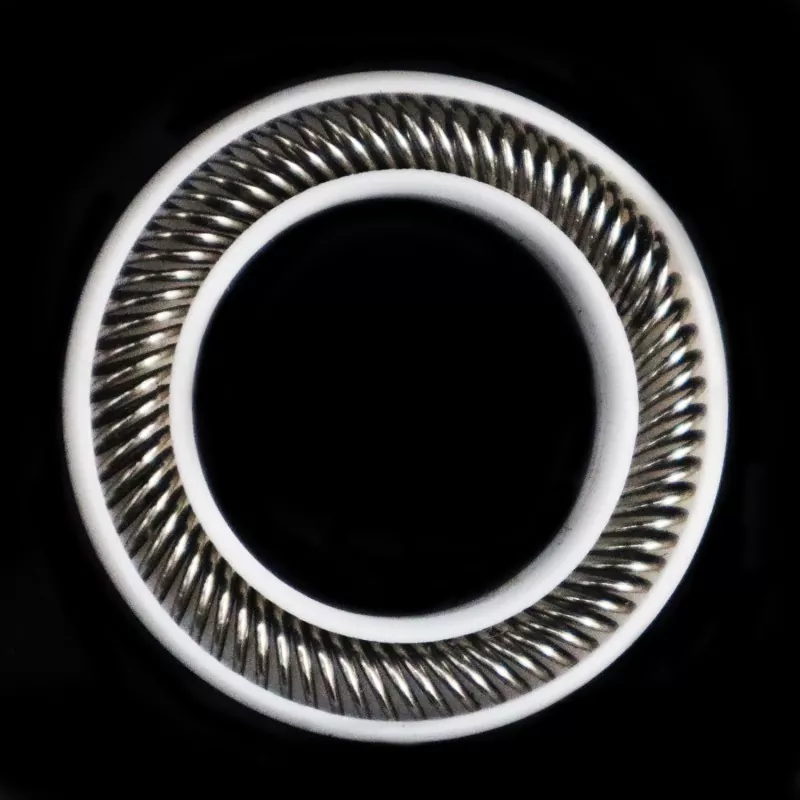

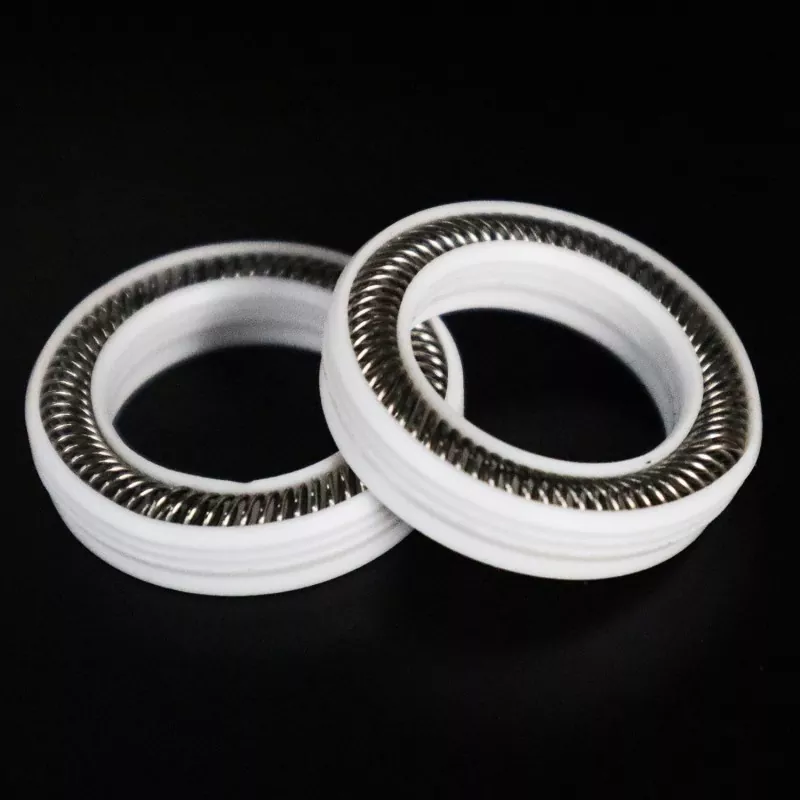

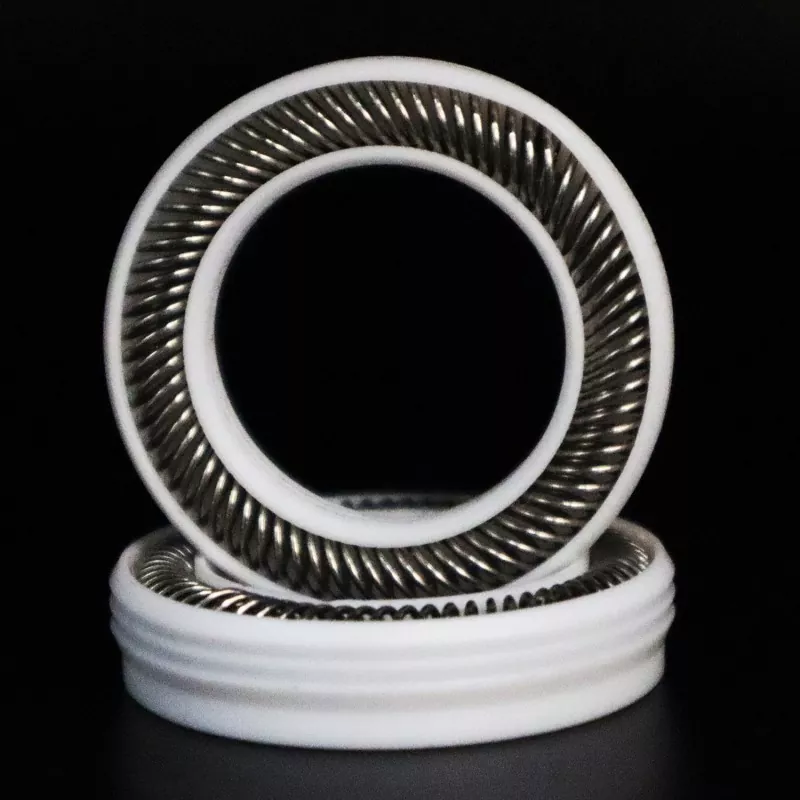

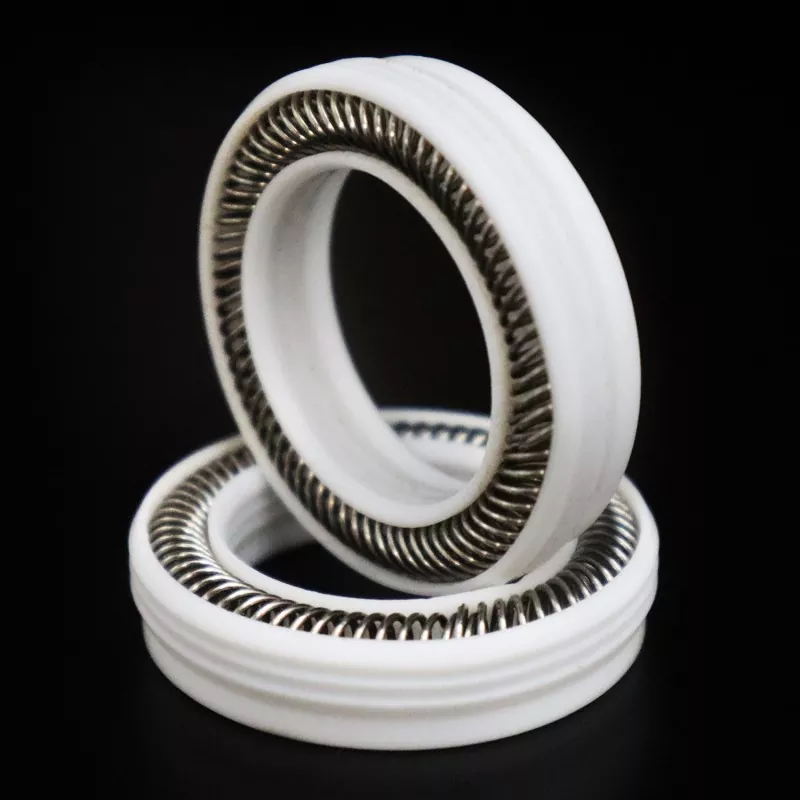

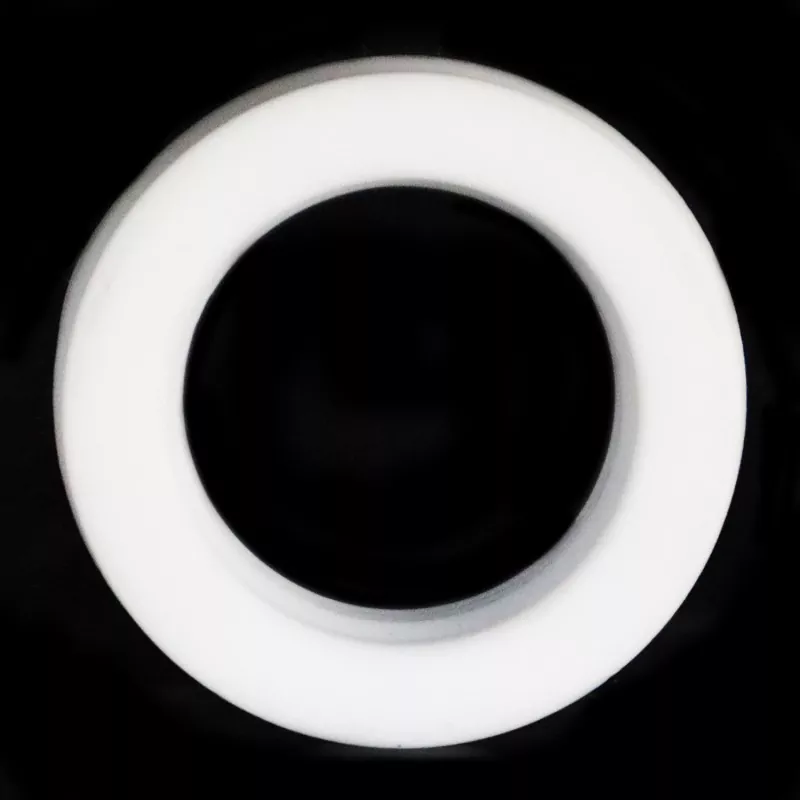

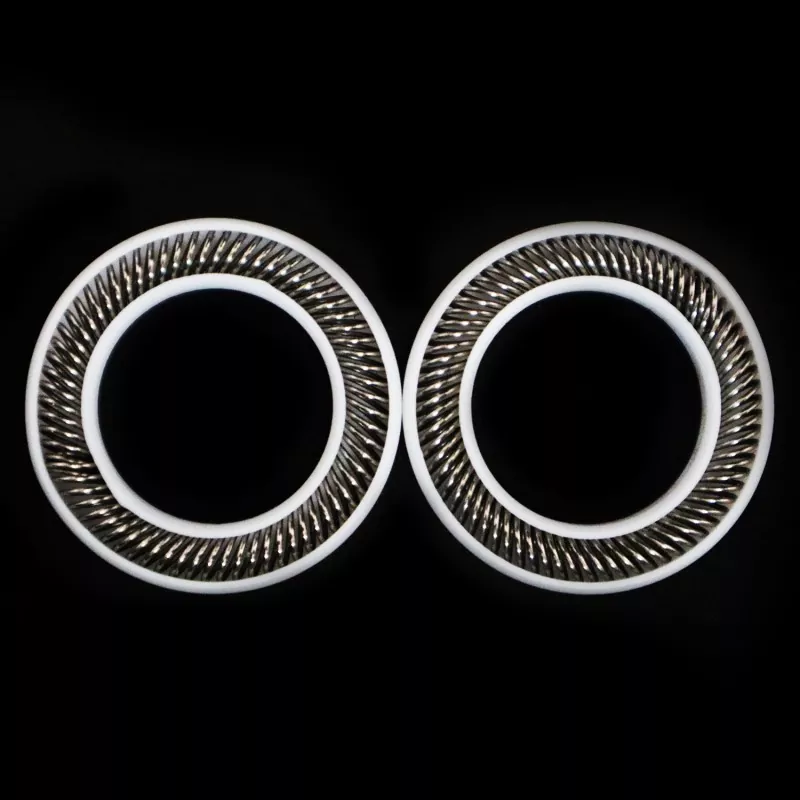

Ruichen FS-D Heavy-Duty Spring-Energized Seal представлява модел с висока производителност от серията, проектиран за дълготрайно, надеждно уплътнение при екстремни работни условия. Той интегрира множество технически предимства, което му позволява да издържа на сложни среди, характеризиращи се с високо налягане, висока температура, тежка корозия и наличие на твърди частици.
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Скорост (m/s) |
Температура °C |
Медия |
|
|
<40: Използвайте ширина на канала L >40 MPa: Използвайте ширина на канала L1 |
<10 |
BO/DO -35~+250 |
други -200~+250 |
Всички течности, химикали и газове |
Този модел разполага с подсилена структура със зъбни устни, комбинирана с пружинна система с висока якост, позволяваща диапазонът на приложимото налягане да се разшири до 100 MPa (когато се използва със специализиран дизайн на канали). Неговата материална система е специално оптимизирана да издържа на краткотрайни високи температури от 260°C, като същевременно поддържа отлична еластичност при ниски температури. Дизайнът също значително подобрява устойчивостта на екструзия и износване.
Уплътненията Ruichen FS-D с пружинно задвижване демонстрират изключителна издръжливост в тежкотоварни хидравлични машини, оборудване за сондиране и производство на нефт, високотемпературни химически реактори и тежко индустриално оборудване. Проектирани да издържат на условия на лошо или дори никакво смазване, те поддържат ефективно уплътнение дори в среда, съдържаща твърди замърсители. Изборът на уплътнения Ruichen FS-D осигурява стабилна техническа гаранция за дългосрочна и надеждна работа на критично оборудване.
Налични са всички размери в диапазона на параметрите.
Забележка: Ако необходимите спецификации не са посочени в тази таблица, моля свържете се с нас; могат да се доставят продукти с размер до 1600 мм.
|

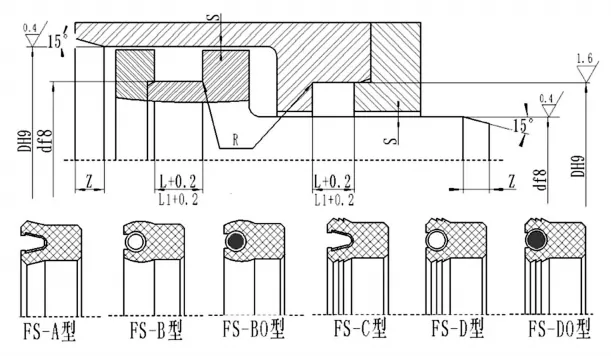

d |
D |
L+0,2 |
L1+0,2 (Приложимо за налягания >40 MPa) |
Радиален просвет Smax |
Дължина на фаската Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Насоки за приложение: Подходящ за най-взискателните индустриални среди; препоръчва се за дългосрочно запечатване на критични компоненти на оборудването. Прецизният избор изисква осигуряване на пълни работни параметри.
