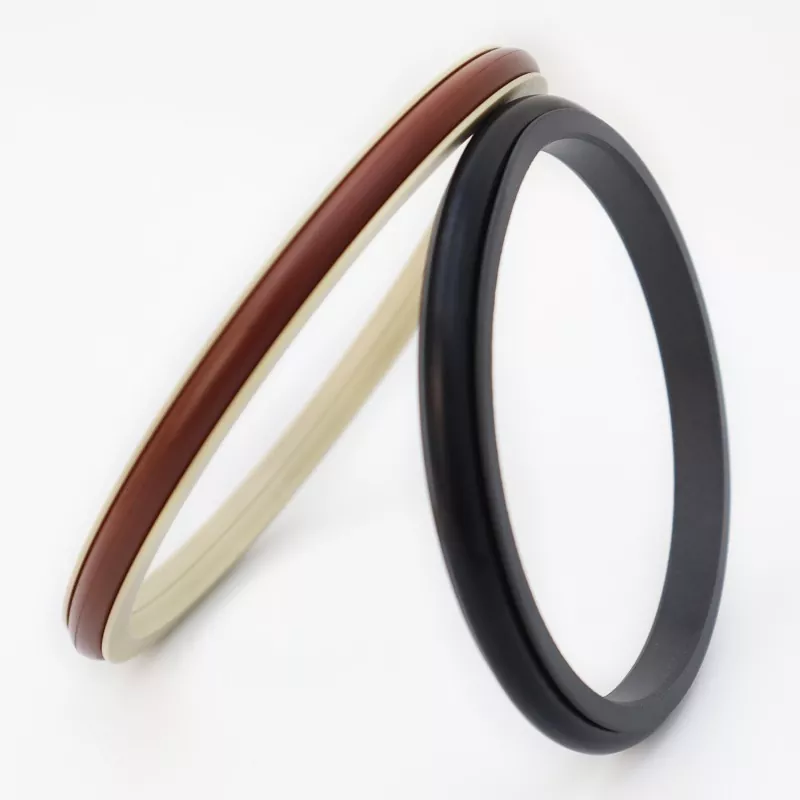

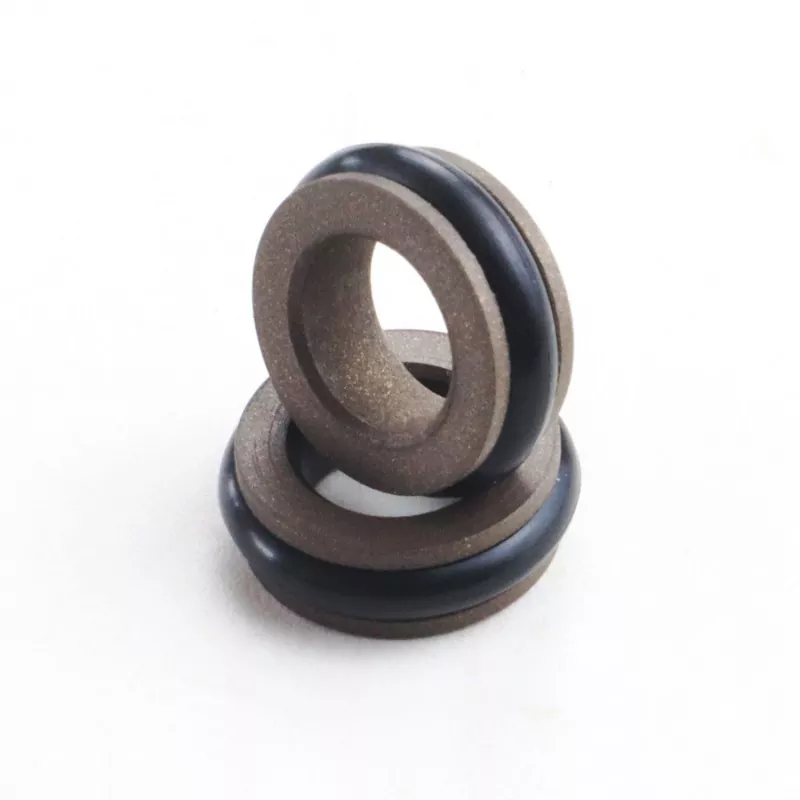

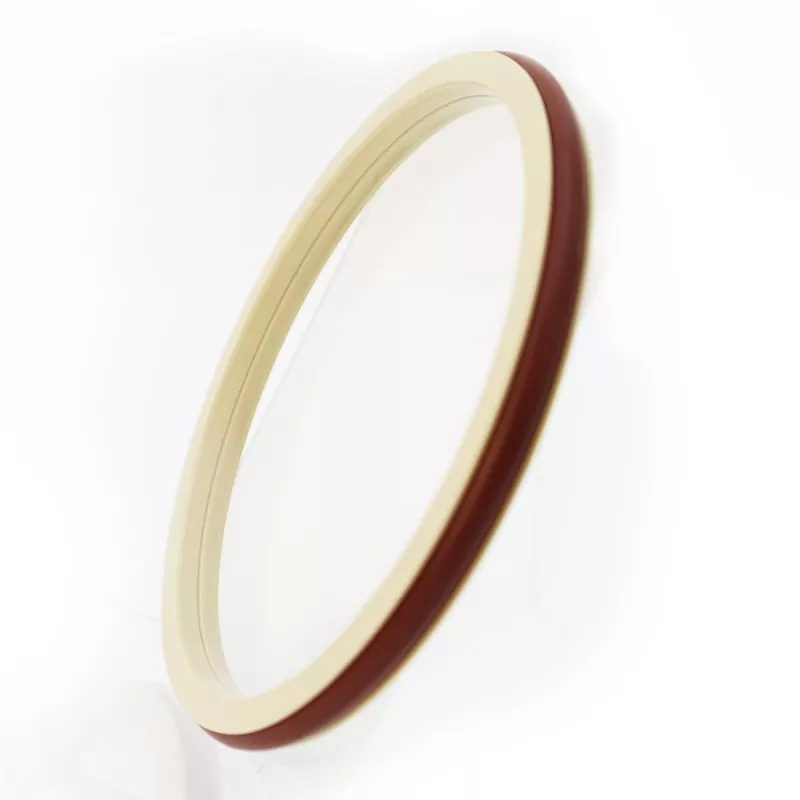

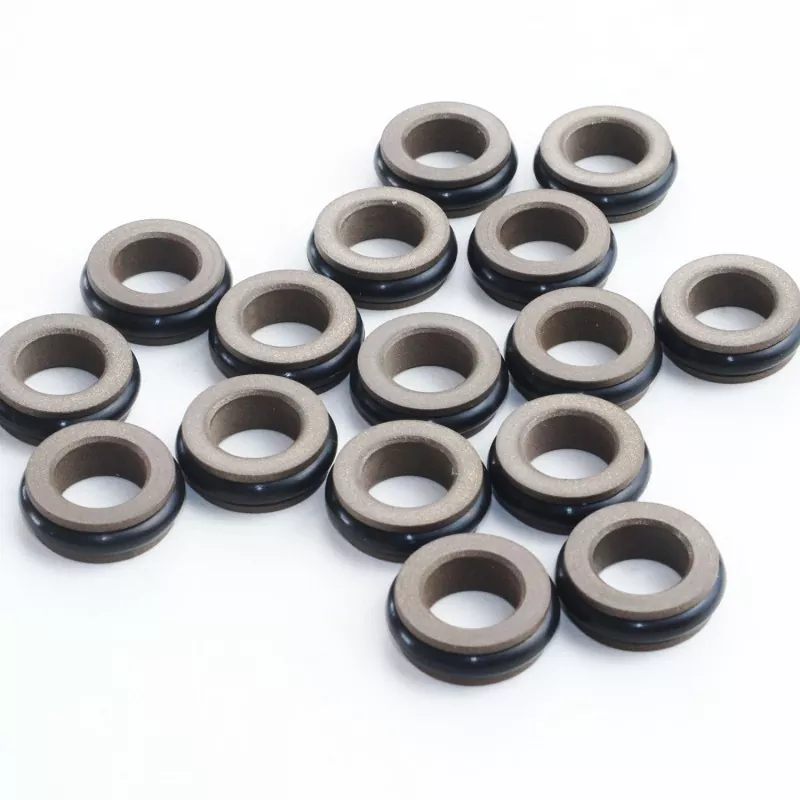

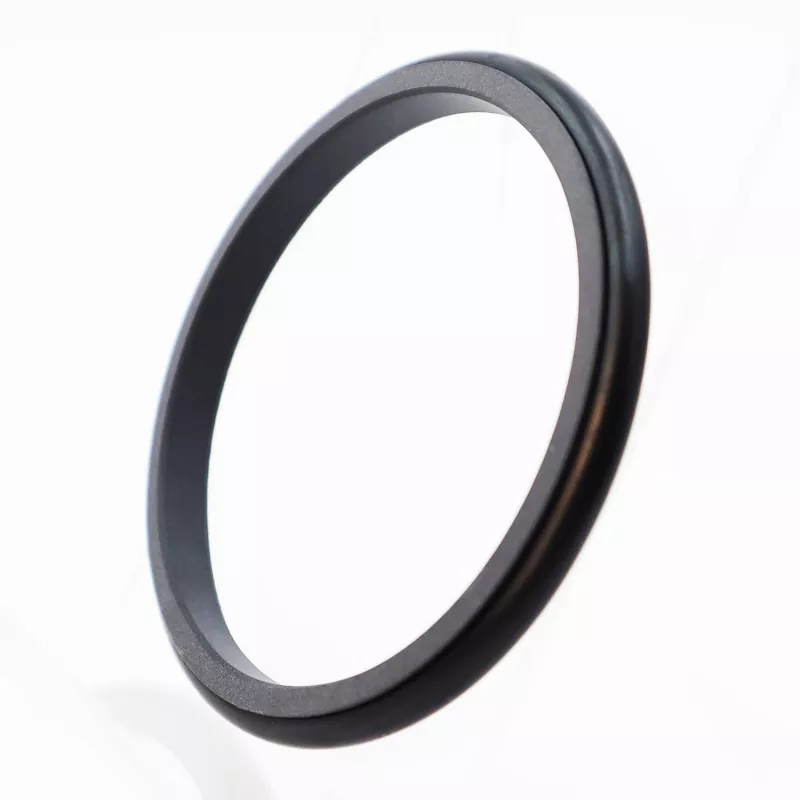

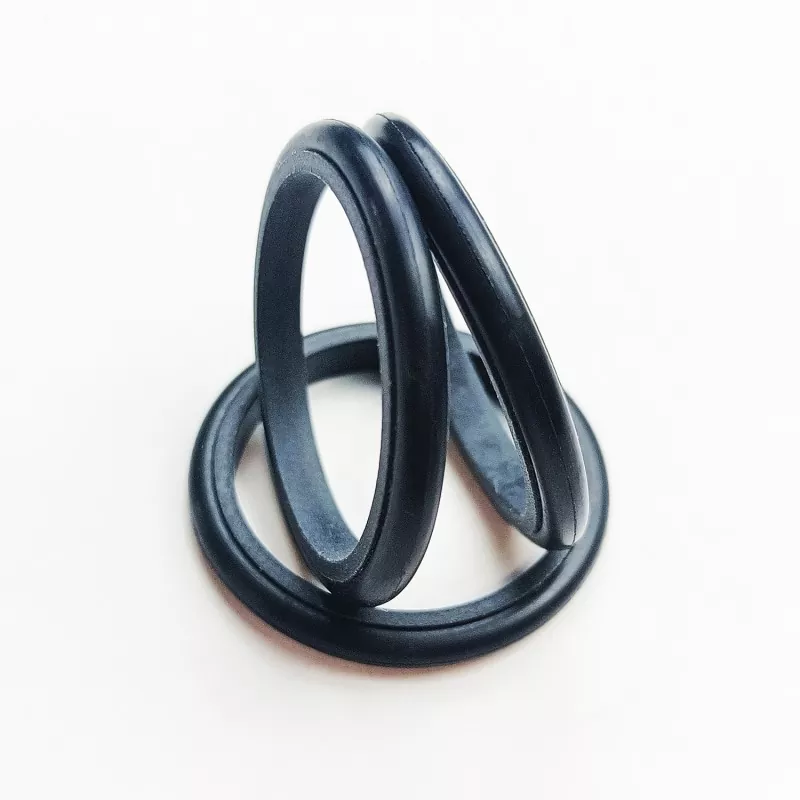

Комбинираното уплътнение тип С се състои от С-образен уплътнителен пръстен, изработен от PTFE и негов композитен материал, и О-пръстен. Подходящ е за двупосочно уплътняване под налягане както при хидравлични, така и при пневматични възвратно-постъпателни движения. Предлага се в серии RC06 и RC07 (съвместими с О-пръстени от серия GB1235) в зависимост от подходящия О-пръстен. Благодарение на дизайна с тънка устна на уплътнителния пръстен, той има добра способност за последваща компенсация, което води до отлични характеристики на уплътняване. Симетричната структура на уплътнението тип C позволява уплътняване при двупосочно налягане.
1. Подходящ както за хидравлични, така и за пневматични приложения.
2. Отлично уплътняване както за приложения с високо, така и с ниско налягане.
3. Ниско триене, ниско съпротивление при стартиране, гладка работа, еднакво динамично и статично триене и без пълзене.
4. Дълъг експлоатационен живот; подходящ за безмаслено смазващо уплътнение.
5. Подходящ за двупосочно уплътняване под налягане.
Екстремните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Медия |
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлично масло, огнеустойчиви течности (HFA/HFB), газ и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Подходящи материали за О-пръстен: RO1 нитрил-бутадиен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3, други допълнителни материали включват PTFE2, PTFE4 и други високоефективни материали.

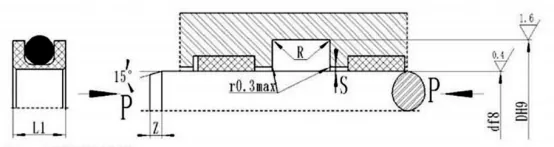

Модел за поръчка RC06-80x89.9x9.2-PTFE3—R01
Модел-Диаметър на пръта x Диаметър на канала x Ширина на канала PTFE3 - Модифициран PTFE материал Код R01 Материал на О-пръстена
Може да произвежда продукти от всякакъв размер, изброен в таблицата със спецификации.
|
d f8 Стандартен RC06 |
d f8 Лекотоварни RC06-Q |
d f8 Тежък RC06-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Sмакс |
Zmin |
d0 |
|
|
<20MPA |
<40MPA |
|||||||||
|
-- |
4~17.9 |
-- |
d+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17.9 |
18~39,9 |
-- |
d+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17.9 |
d+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630.9 |
18~39,9 |
d+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630.9 |
631~999 |
40~106,9 |
d+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630.9 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
d+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
d+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Забележка: 1. За диаметри на вала ≤ 70 mm се препоръчват уплътнения с отворен канал. За монтаж на интегрални (затворени) уплътнения на канали, моля, вижте ръководството за монтаж.
2. За налягане > 40MPa, площта на корена Smax на уплътнението трябва да използва толеранс на прилягане H8/f8.
Подходящ О-пръстен GB1235 Може да произвежда продукти от всякакъв размер, изброен в таблицата със спецификации.
|
Диапазон на диаметъра на вала d f8 |
Диаметър на канала D H9 |
Ширина на изкопа L+0,2 |
Височина на уплътнението L1 |
Заоблени ъгли Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена d0 |
|
|
<20MPA |
<40MPA |
|||||||
|
5~21 |
d+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
d+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
d+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
d+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Пример за поръчка RC07—80*90.4*9.8-PTFE3-R01
