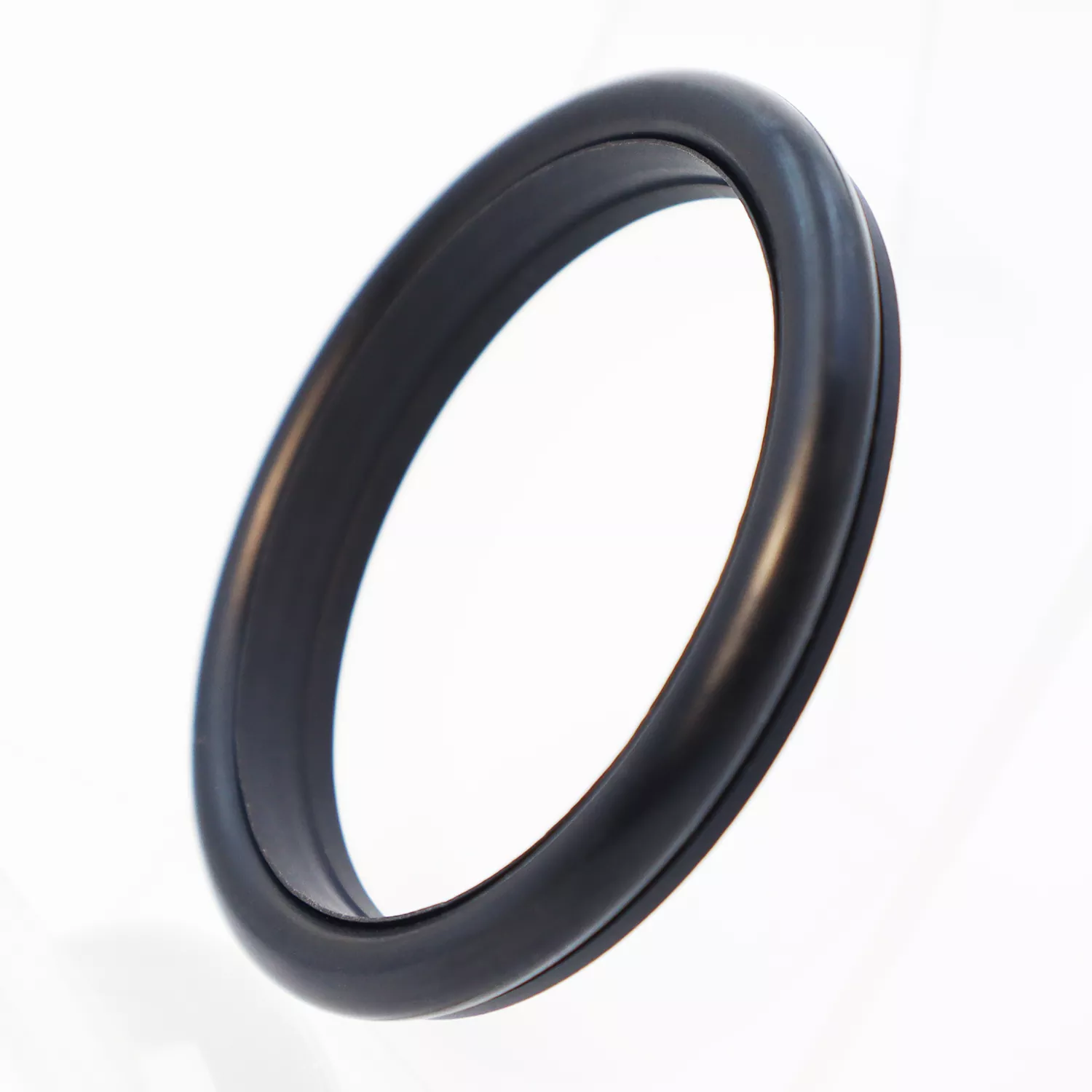

Като производител, специализиран в уплътнения за високо налягане, Ruichen Sealing предлага „Комбинирано уплътнение от крачен тип“. Уплътнителният пръстен има структура с тънък ръб, която осигурява отлични възможности за динамична компенсация. Неговата уникална уплътняваща повърхност във формата на стъпало - включваща клинообразен жлеб - повишава устойчивостта на замърсяване и намалява триенето; този специализиран дизайн значително повишава устойчивостта на налягане, което го прави подходящ за приложения с високо и свръхвисоко налягане. Забележка: Това уплътнение не е подходящо за монтаж в затворени канали.
Приветстваме запитвания относно избора и групови поръчки от купувачи на инженерно оборудване.

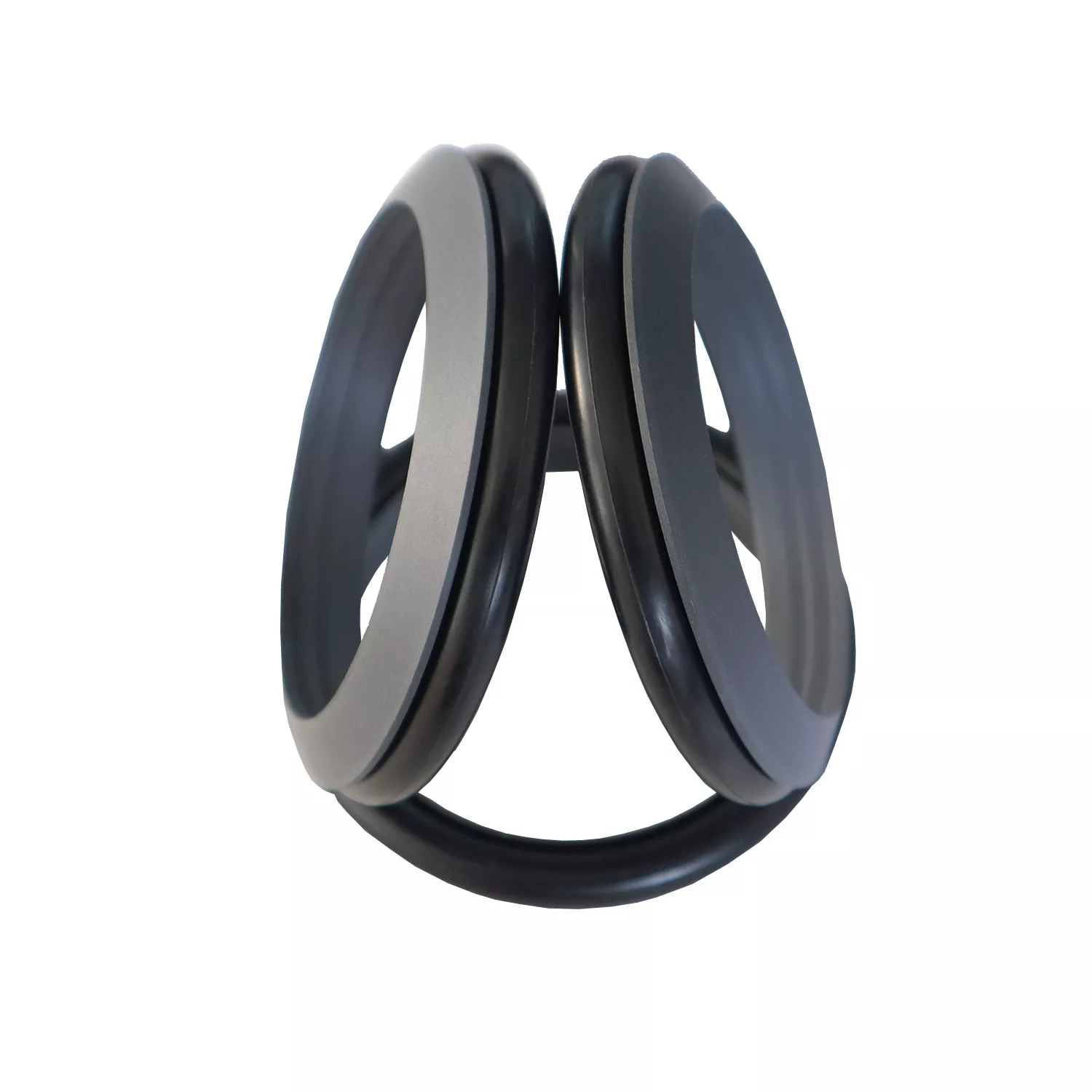

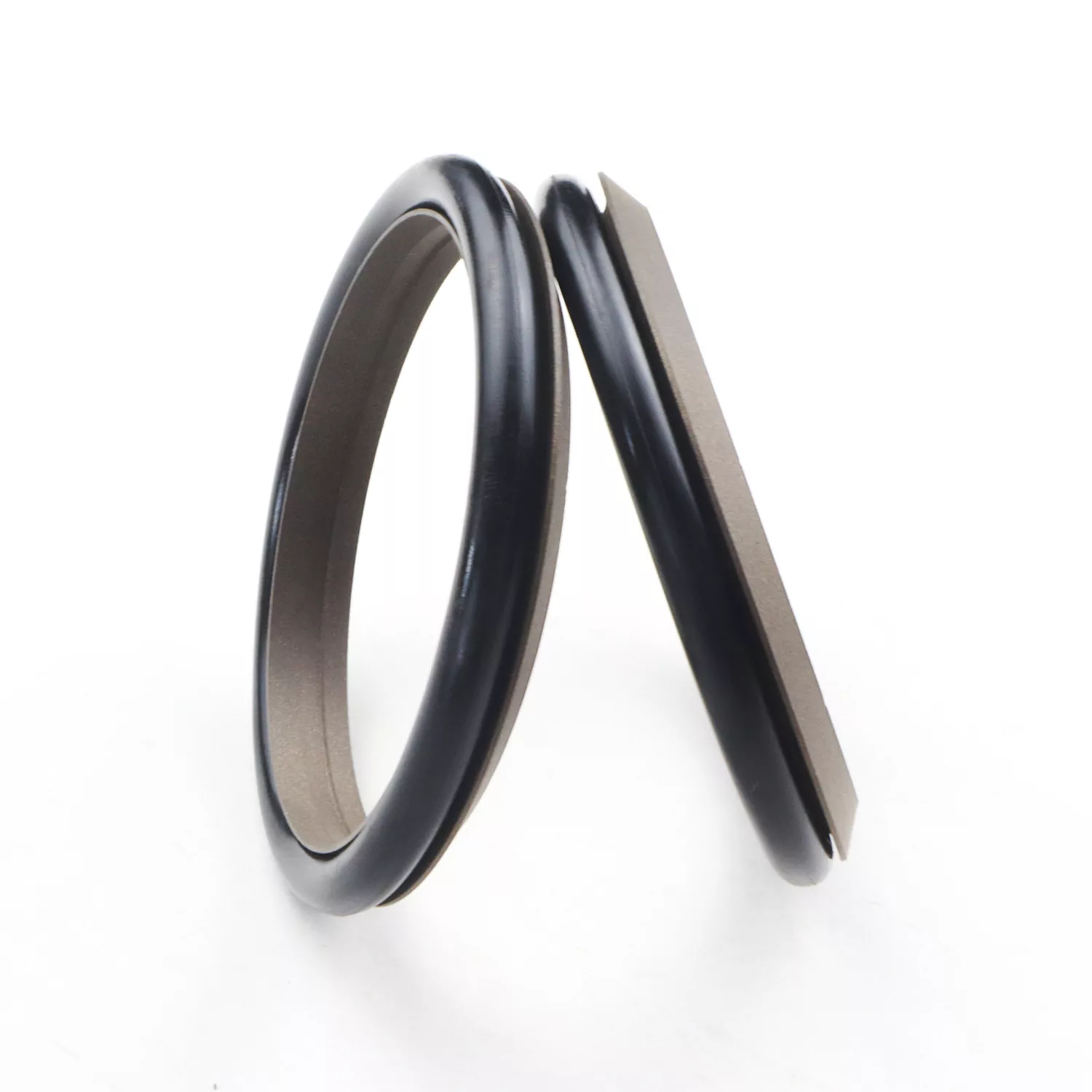

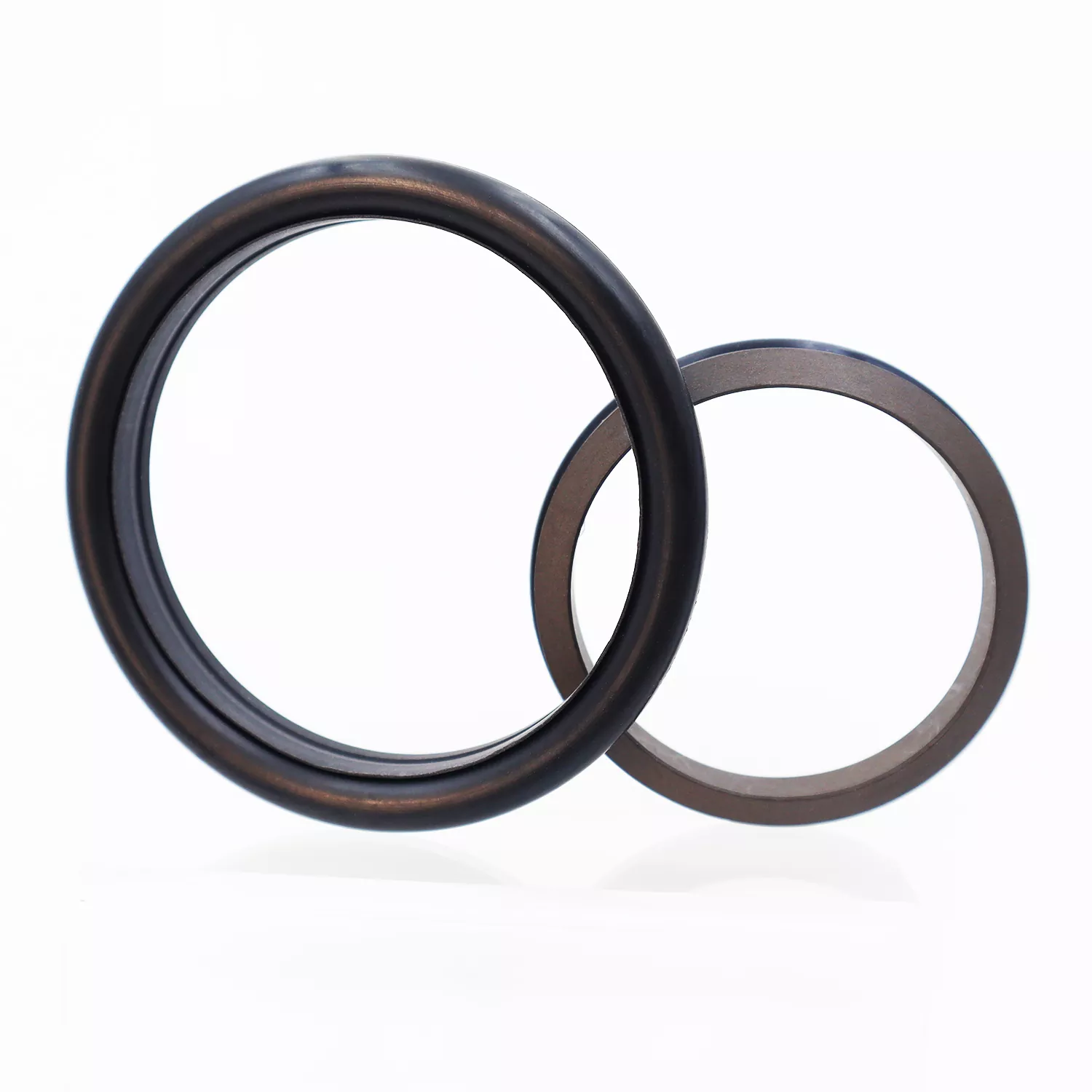

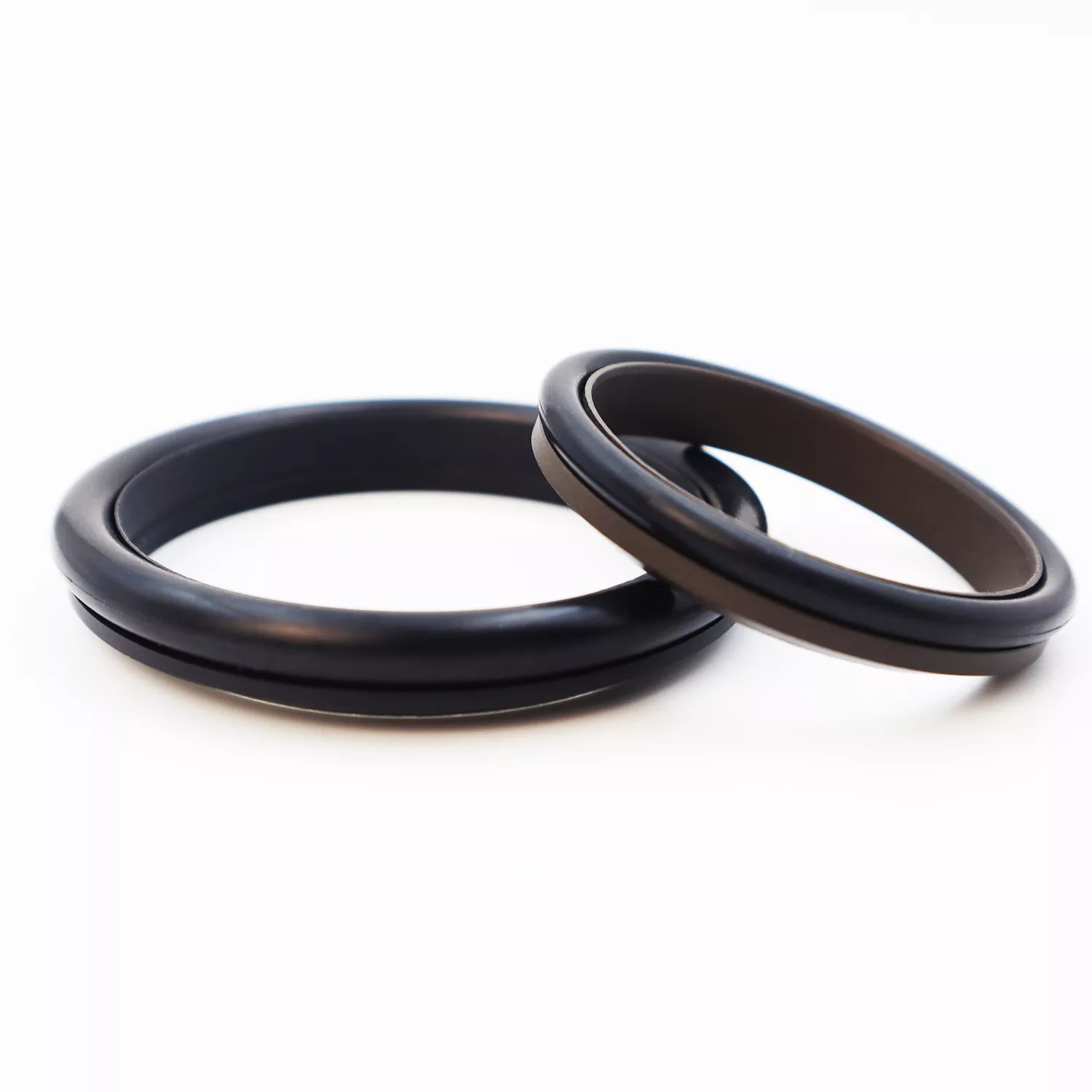

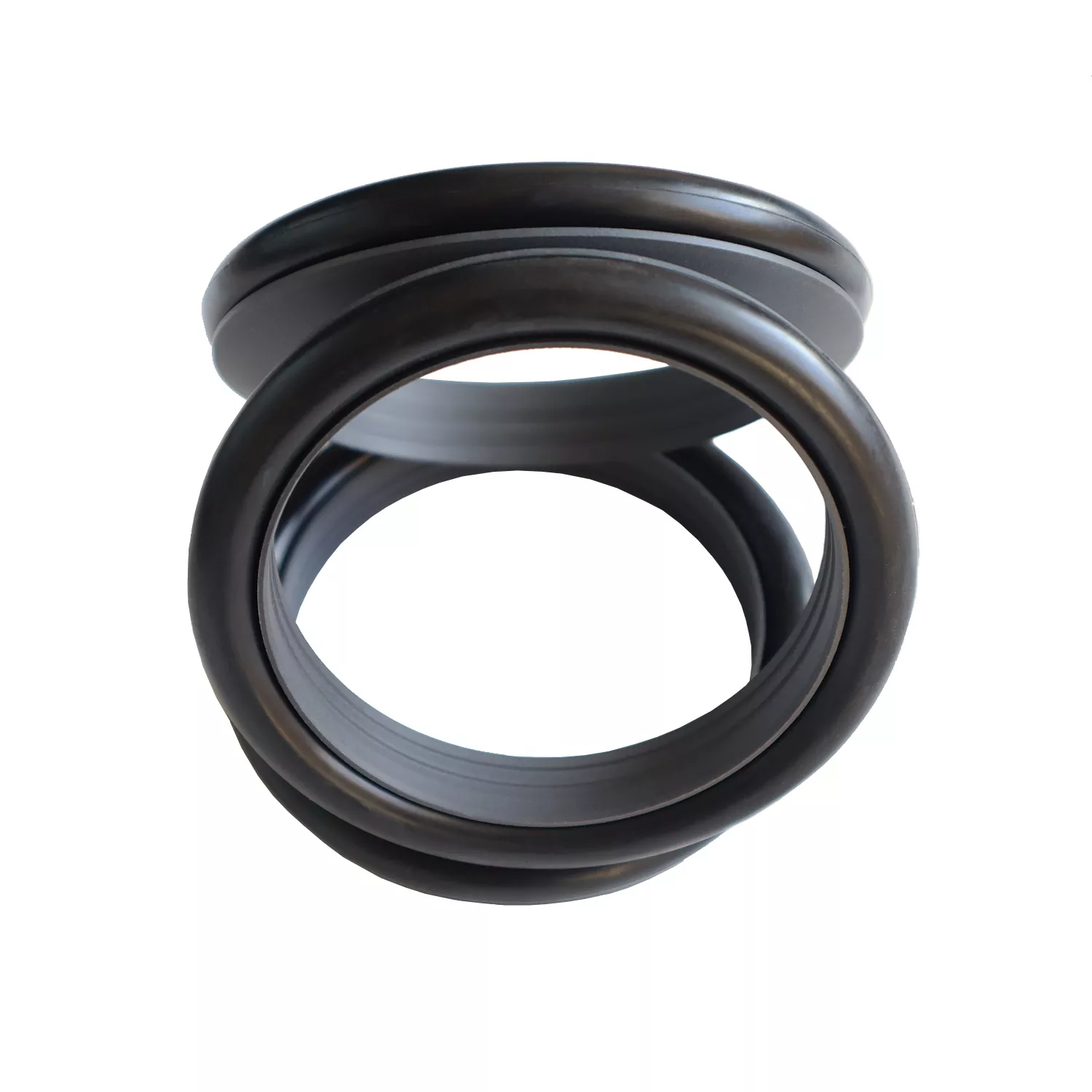

Комбинираното уплътнение тип крак се състои от уплътнителен пръстен с форма на крак (направен от PTFE или PTFE композити), съчетан с гумен О-пръстен; предназначен е за еднодействащо уплътнение в хидравлични и пневматични възвратно-постъпателни приложения.
Той е категоризиран в серия RC03 и серия RC04 (която използва О-пръстени от серия GB1235) въз основа на придружаващия О-пръстен. Уплътнителният пръстен се отличава с дизайн с тънък ръб, който предлага превъзходна динамична компенсация, което води до отлично уплътняване. Клиновидният жлеб върху уплътняващата повърхност с форма на крака подобрява целостта на уплътнението и устойчивостта на замърсяване, като същевременно намалява триенето. Структурният дизайн също така подобрява възможностите на уплътнението за справяне с налягането. По принцип не може да се монтира в затворени жлебове.
1. Подходящ както за хидравлични, така и за пневматични приложения
2. Отлично уплътняване както при високо, така и при ниско налягане
3. Ниско триене; минимално съпротивление при стартиране и гладко движение; еднакво динамично и статично триене; без ефект на приплъзване
4. Дълъг експлоатационен живот; подходящ за приложения за смазване без масло
5. Способни да се справят с изискванията за запечатване при високо и свръхвисоко налягане
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Медия |
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлично масло, огнеустойчиви течности (HFA/HFB), газ и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Съвместимите материали за О-пръстени включват: RO1 нитрилен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; други налични опции включват PTFE2, PTFE4 и други високоефективни материали.

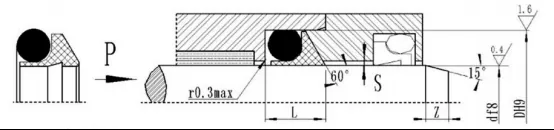

Модел за поръчка: RC03—80x89x10-PTFE3-R01
Модел - Диаметър на пръта x Диаметър на жлеба x Ширина на жлеба PTFE3 - Модифициран PTFE код на материала R01 - Код на материала на О-пръстена
Продуктите могат да бъдат произведени във всеки размер, посочен в таблицата със спецификациите.
|
d f8 |
D H9 |
L+0.2 |
Sмакс |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~17 |
d+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
d+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
d+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
d+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
d+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Бележки: 1. За налягания >60 MPa, използвайте толеранс на прилягане H8/f8 в областта на основата на уплътнението; за запечатване при свръхвисоко налягане, Smax < 0,05.
2. Моля, консултирайте се с офиса, ако е необходима структура със затворен канал.
Съвместим с GB1235 О-пръстени; могат да бъдат произведени продукти от всякакъв размер, изброен в таблицата със спецификациите.
|
d f8 |
D H9 |
L+0.2 |
Sмакс |
Zmin |
d0 |
|
|
<40MPA |
<60MPA |
|||||
|
5~39 |
d+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
d+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
d+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
