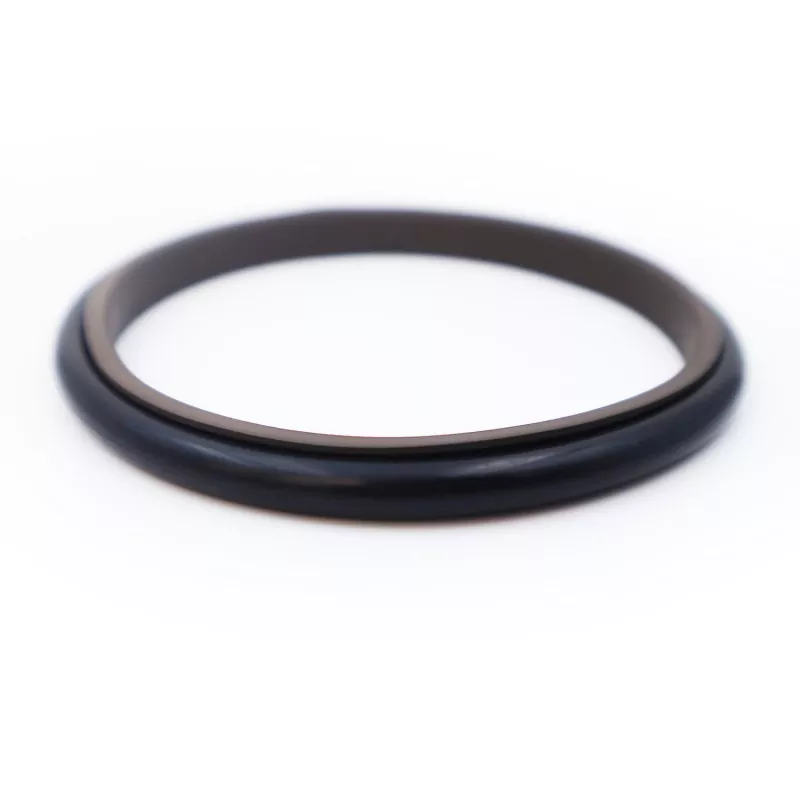

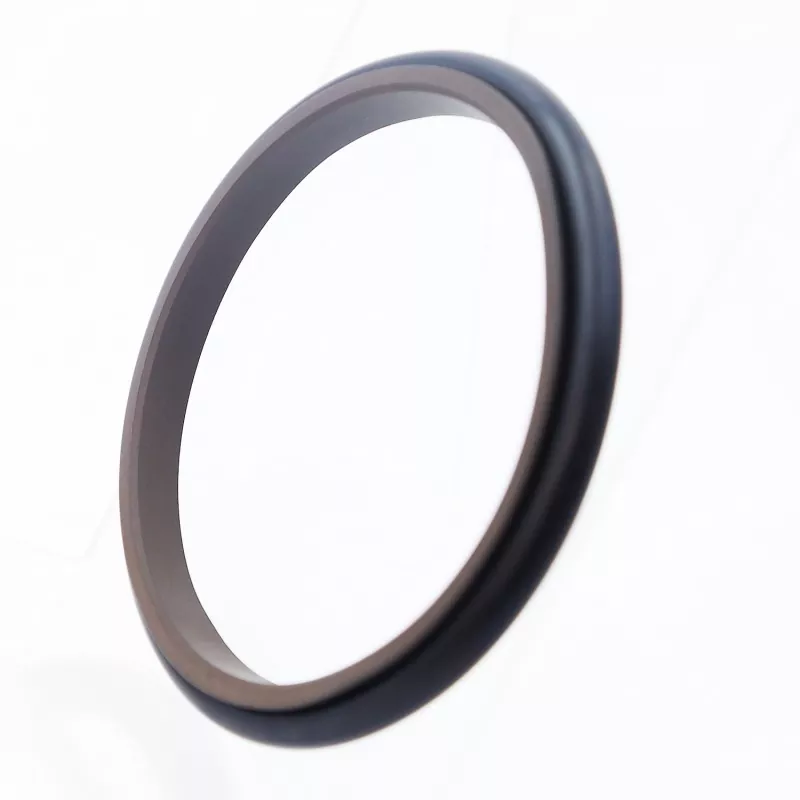

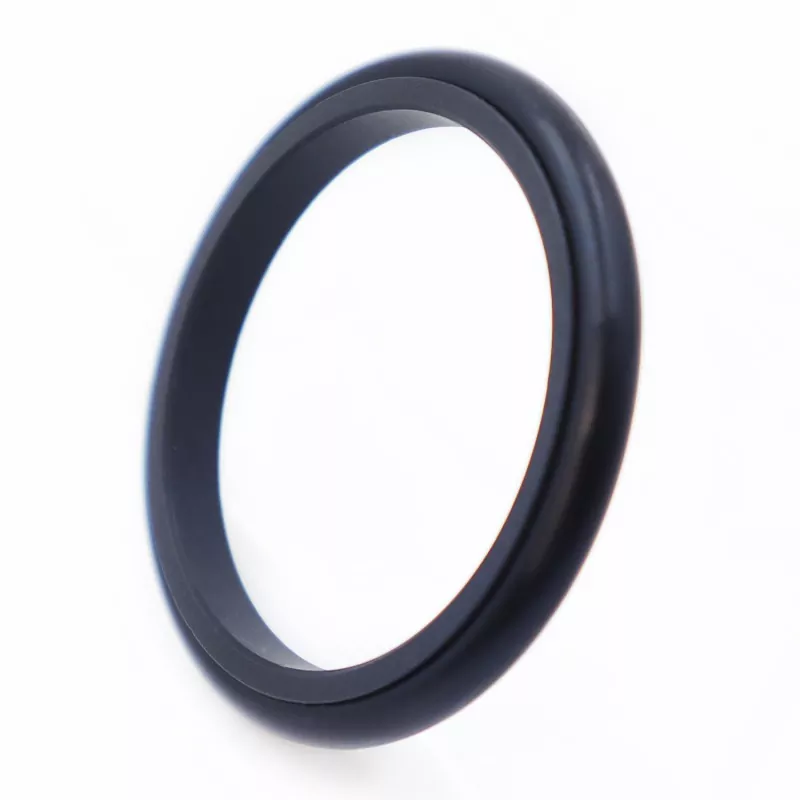

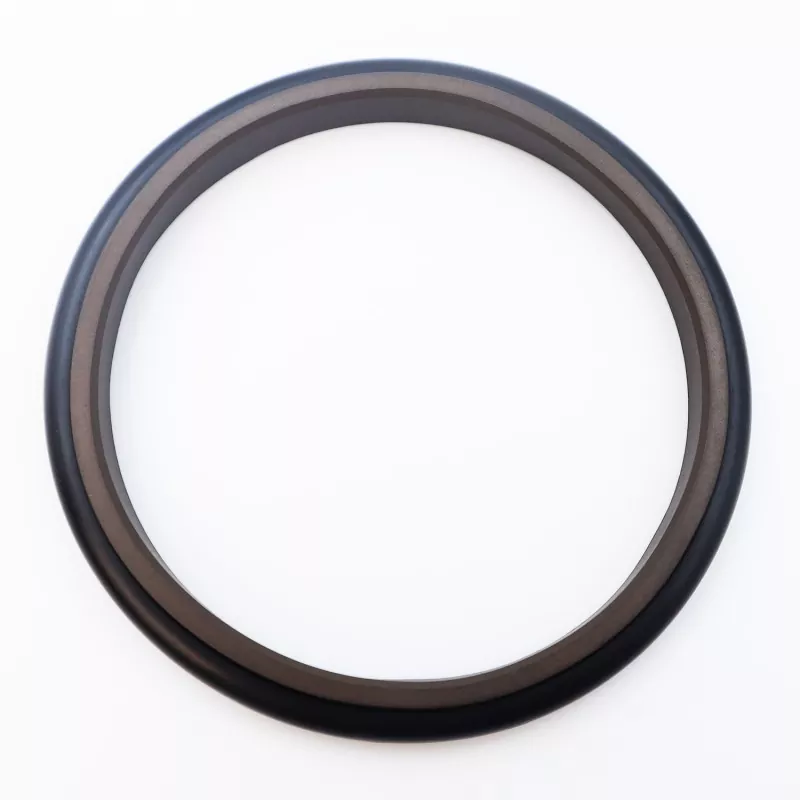

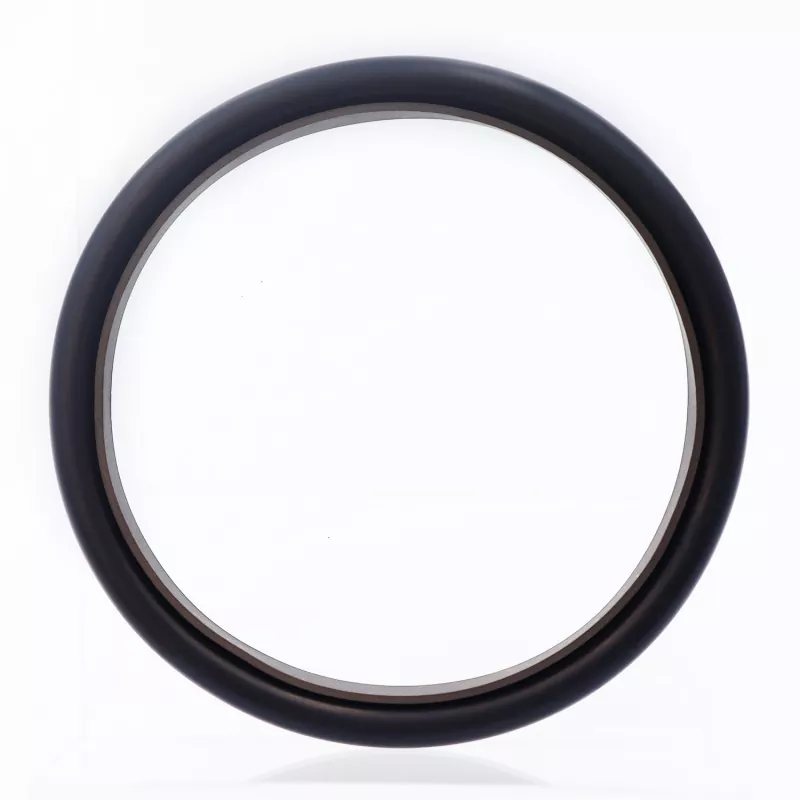

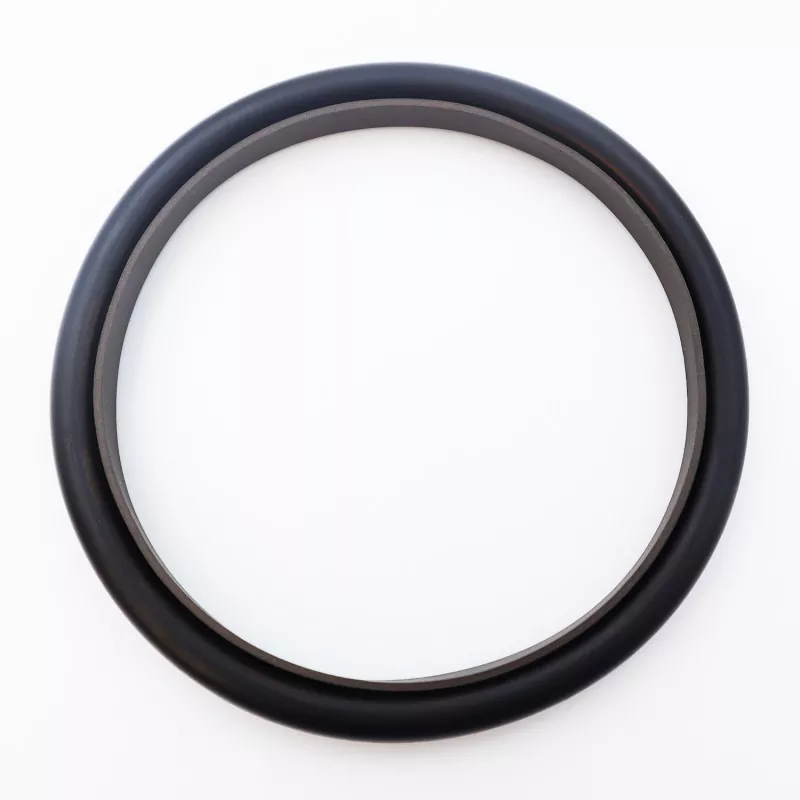

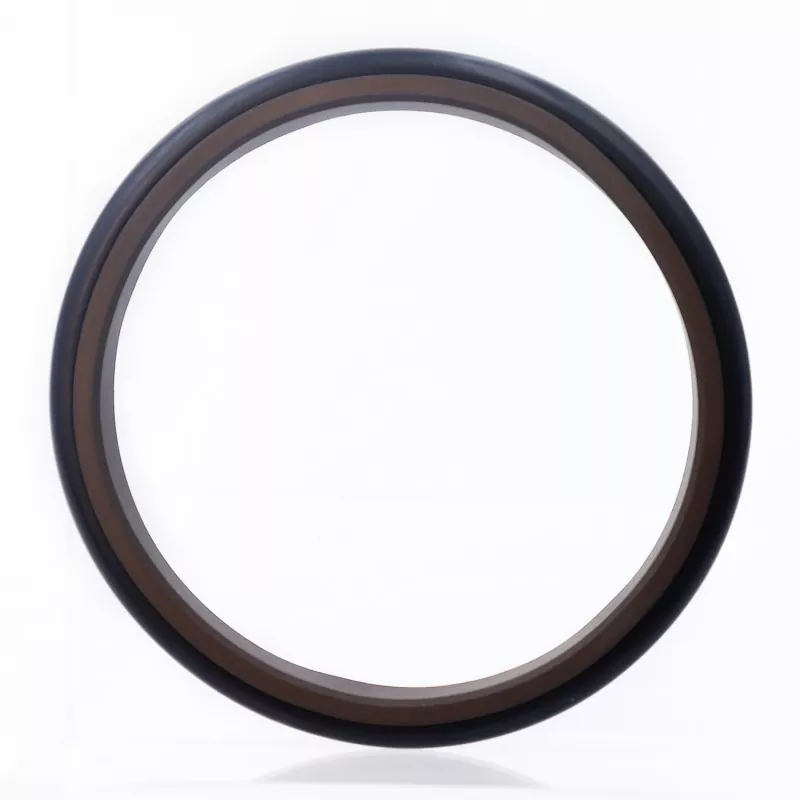

Триъгълното комбинирано уплътнение се състои от триъгълен PTFE уплътнителен пръстен и гумен О-пръстен; той е предназначен за еднодействащо уплътнение под налягане в хидравлични и пневматични възвратно-постъпателни приложения. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Благодарение на дизайна с тънък ръб на уплътнителния пръстен, той предлага отлична последваща компенсация и ефективност на уплътняване. За диаметри на пръта, по-малки от 30 mm, трябва да се използва конструкция с разделен (отворен тип) канал.
1. Подходящ както за хидравлични, така и за пневматични приложения;
2. Ниско триене, ниско съпротивление на откъсване, плавно движение, еднакво динамично и статично триене и без приплъзване;
3. Дълъг експлоатационен живот; подходящ за приложения за смазване без масло;
4. Компактен дизайн; лесен за инсталиране и поддръжка;
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост m/s |
Медия |
|
≤20 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлични масла на минерална основа, огнеустойчиви течности (HFA/HFB), газове и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Съвместимите материали за О-пръстен включват: R01 нитрилен каучук (NBR), R02 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; алтернативните материали включват PTFE1, PTFE2 и PTFE4.
Модел за поръчка: RC14—80—PTFE3—R01
RC14 – Модел 80 – Диаметър на вала d – PTFE (Код на материала R01) – О-пръстен Код на материала
Продуктите могат да бъдат произведени във всеки размер, посочен в таблицата със спецификациите.
|

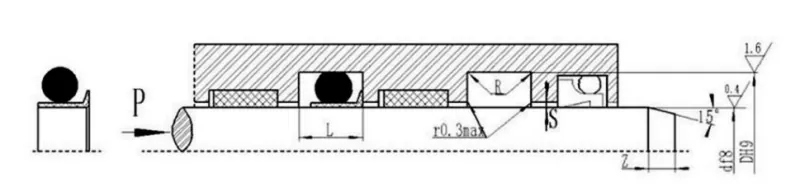

Диапазон на диаметъра на вала d f8 |
Диаметър на канала D H9 |
Ширина на канала L+0,2 |
Ъглов радиус Rmax |
Радиална хлабина S |
фаска Z |
Диаметър на проводника на О-пръстена направи |
|
8~17 |
d+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Забележка: За диаметри на вала ≤30 mm се препоръчва използването на отворени канали.
