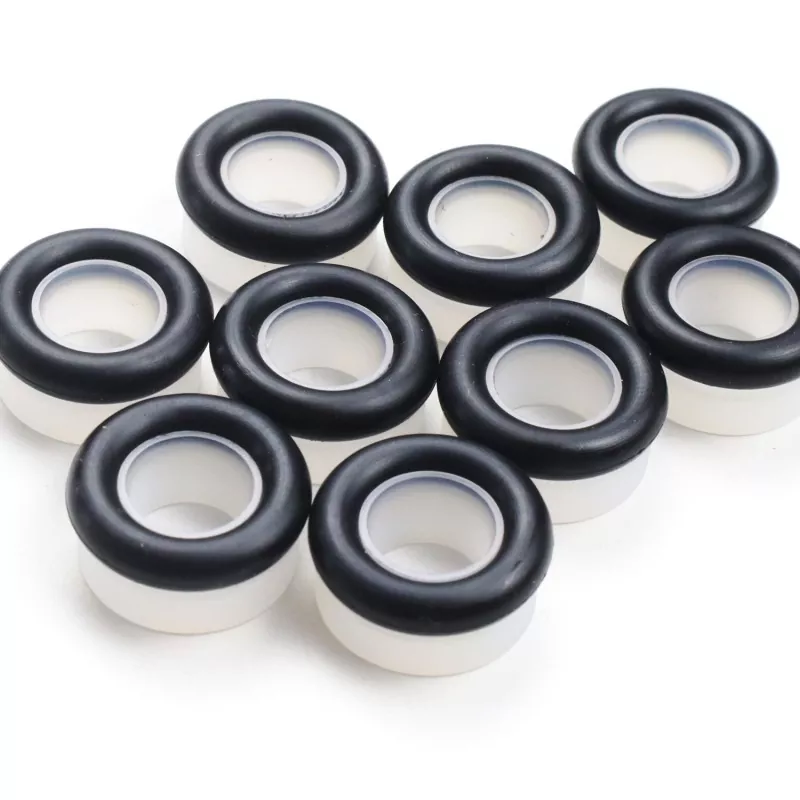

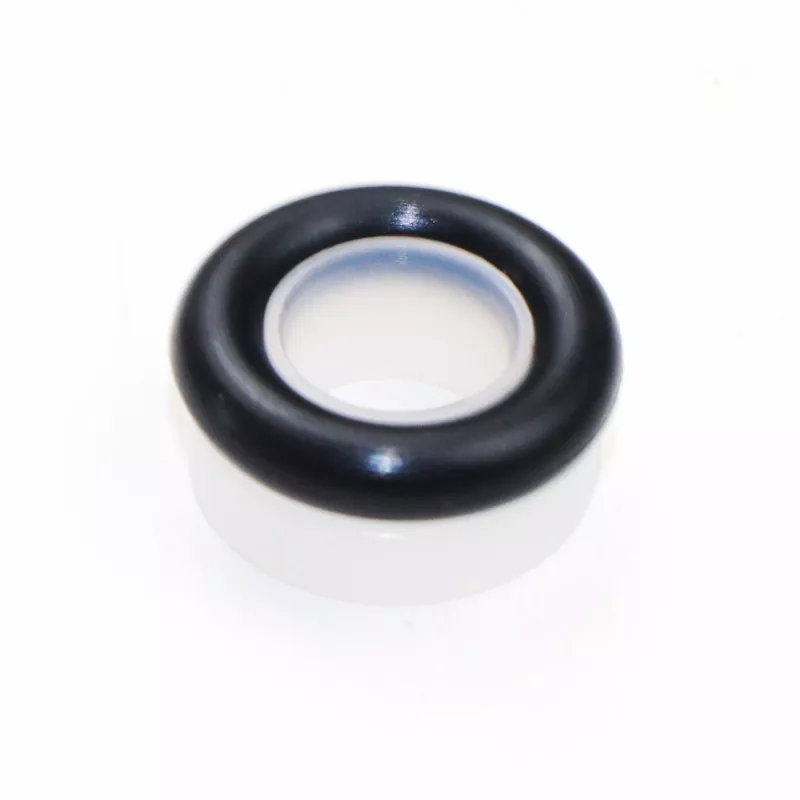

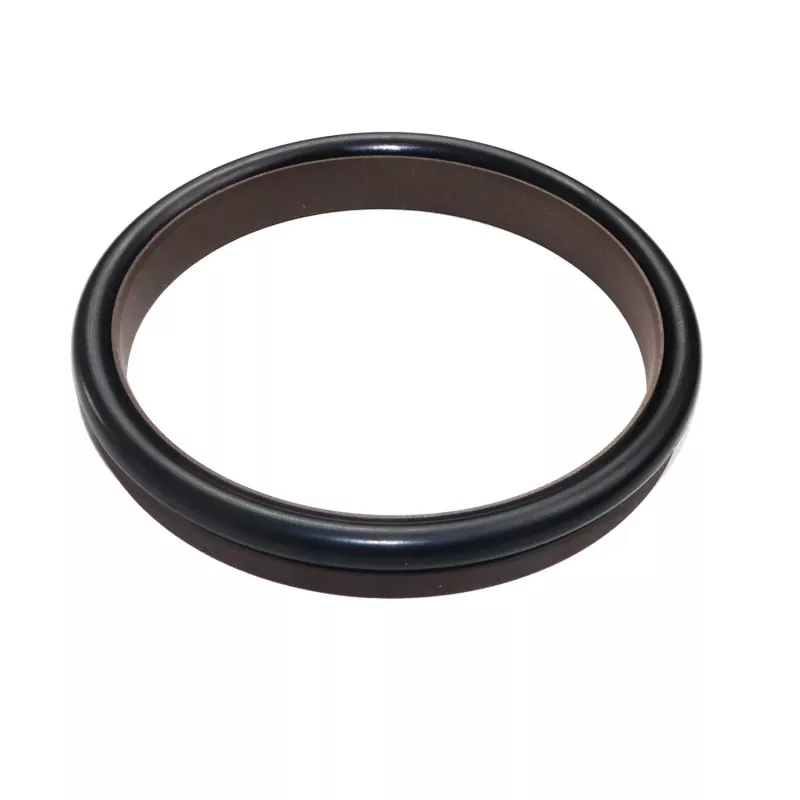

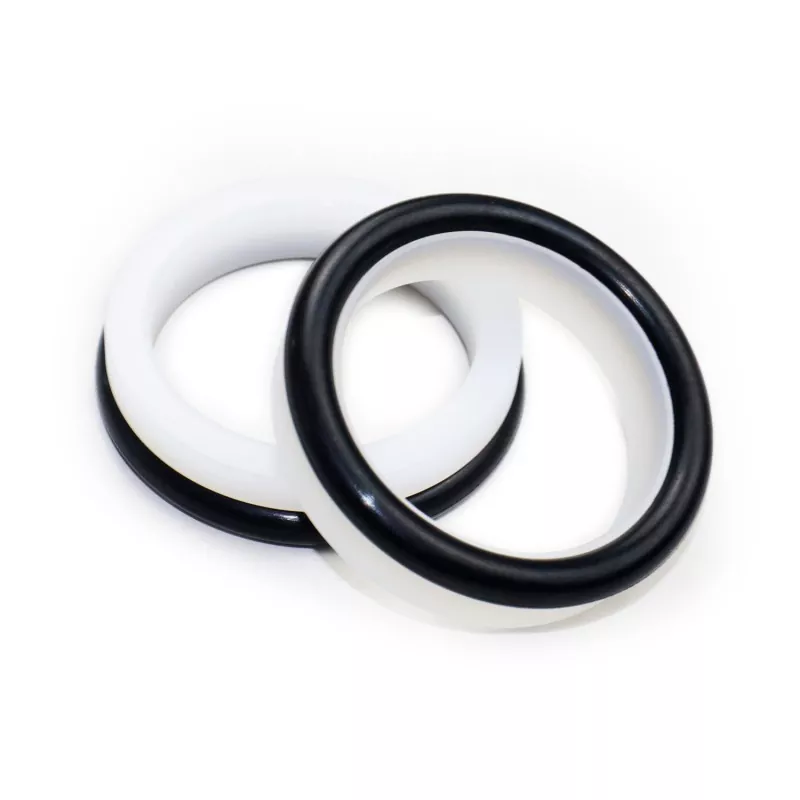

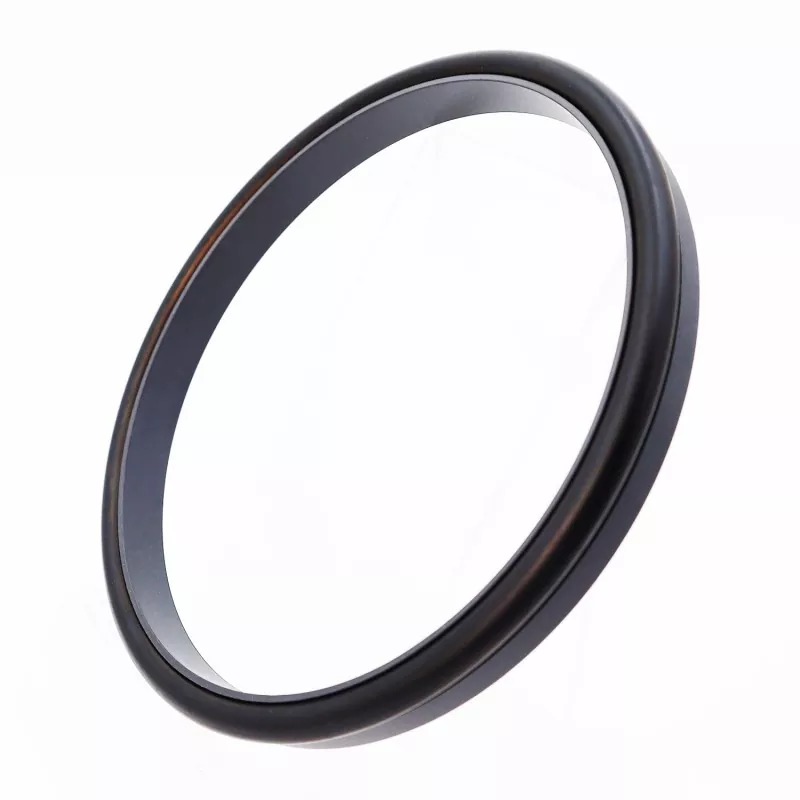

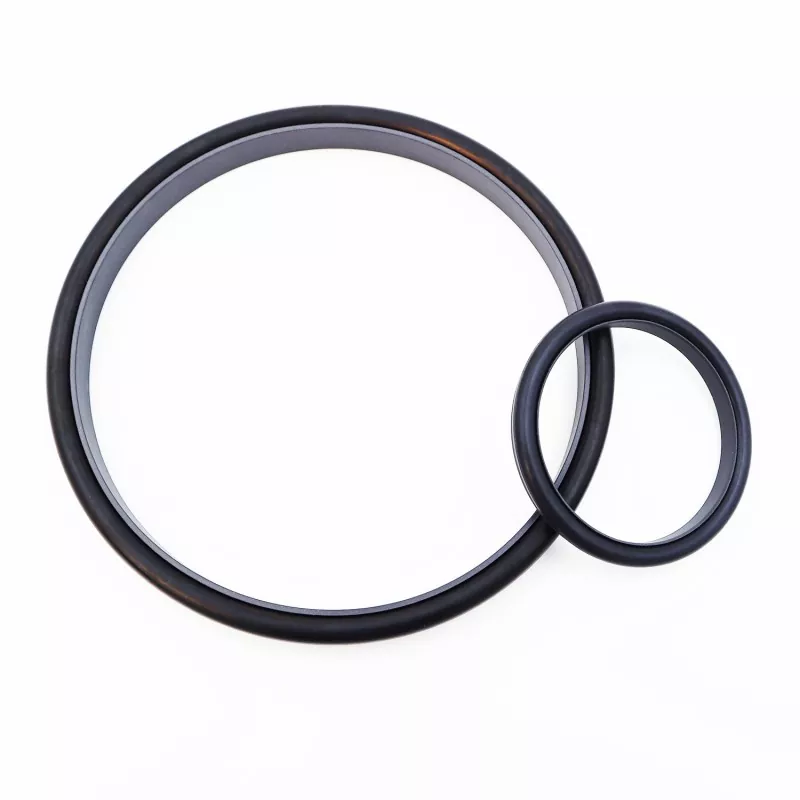

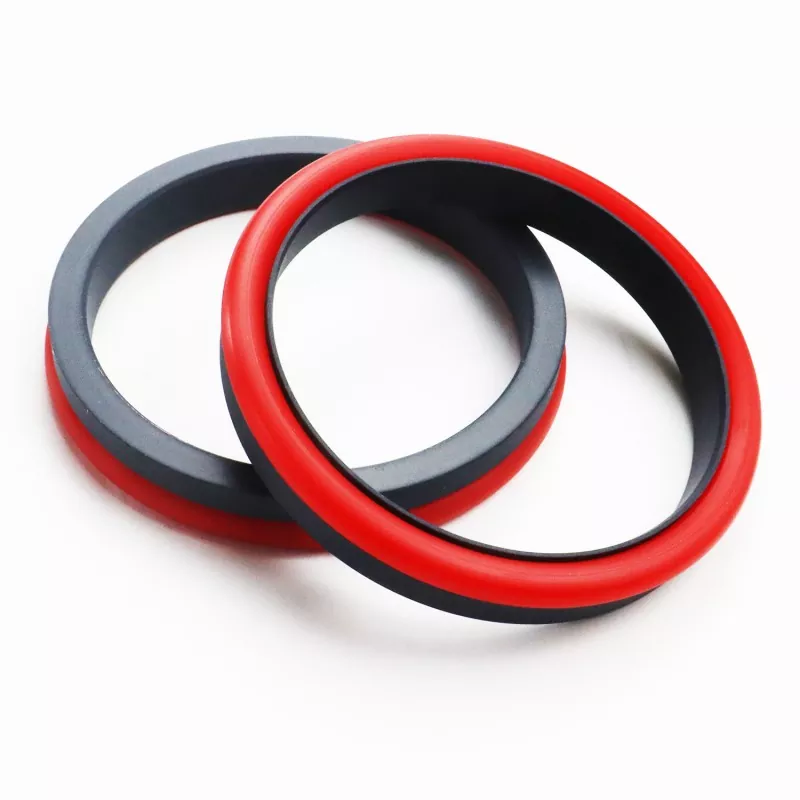

Подсиленото комбинирано уплътнение под прав ъгъл (уплътнение за ултрависоко налягане/хидравлично налягане) се състои от подсилен уплътнителен пръстен под прав ъгъл, изработен от PTFE и неговите композитни материали, и О-пръстен. Подходящ е за еднопосочно уплътняване при хидравлично възвратно-постъпателно движение.
В зависимост от вида на използвания О-пръстен, той се предлага в сериите RC08 и RC09 (съвместими с О-пръстените от серия GB1235). Благодарение на оптимизираната дебелина на уплътнителния пръстен, той работи добре дори при водно налягане или други среди с нисък вискозитет.
Структурният дизайн на подсиления уплътнителен пръстен също така подобрява устойчивостта на уплътнението на високо и свръхвисоко налягане. Обикновено не е подходящ за монтаж в затворени канали.
1. Ниско триене, ниско съпротивление при стартиране, гладко движение, еднакво динамично и статично триене, без пълзене.
2. Дълъг експлоатационен живот, подходящ за безмаслено смазващо уплътнение.
3. Подходящ за запечатване на среди с високо налягане, свръхвисоко налягане и ниско вискозитетни среди като вода.
Екстремните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Медия |
|
≤200 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлично масло, огнеустойчиви течности (HFA/HFB), газ и др. |
|
-20 до +200 (с FKM О-пръстен) |
1. Подходящи материали за О-пръстен: R01 нитрил-бутадиен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3, други допълнителни материали включват PTFE2, PTFE4 и други високоефективни материали.

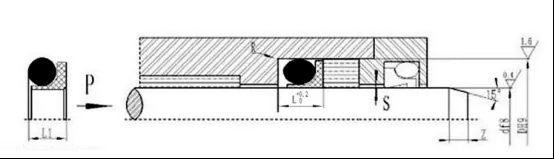

Модел за поръчка RC08—80x90.2x11.2—PTFE3—R01 Модел-Диаметър на пръта x Диаметър на канала x Ширина на канала-Код на материала
Таблица със спецификации и параметри на RC08
Може да произвежда продукти от всякакъв размер, изброен в таблицата със спецификации
|
Стандартен df8 RCO8 |
Леко натоварване df8 RCO8-Q |
Тежък товар df8 RC08-Z |
Диаметър на канала D H9 |
Ширина на канала Л+0,2 |
Височина на уплътнението L1 |
Заоблени ъгли Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена dO |
|
|
<20MPA |
<60MPA |
|||||||||
|
-- |
5~17.9 |
-- |
d+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39,9 |
-- |
d+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17.9 |
d+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
d+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
d+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
d+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
d+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
d+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Забележка:1. Моля, консултирайте се с нашата компания, ако е необходима система със затворен канал.
2. Налягане > 60MPa, толеранс на прилягане на корен H8/f8, уплътнение за свръхвисоко налягане Smax < 0,05.
