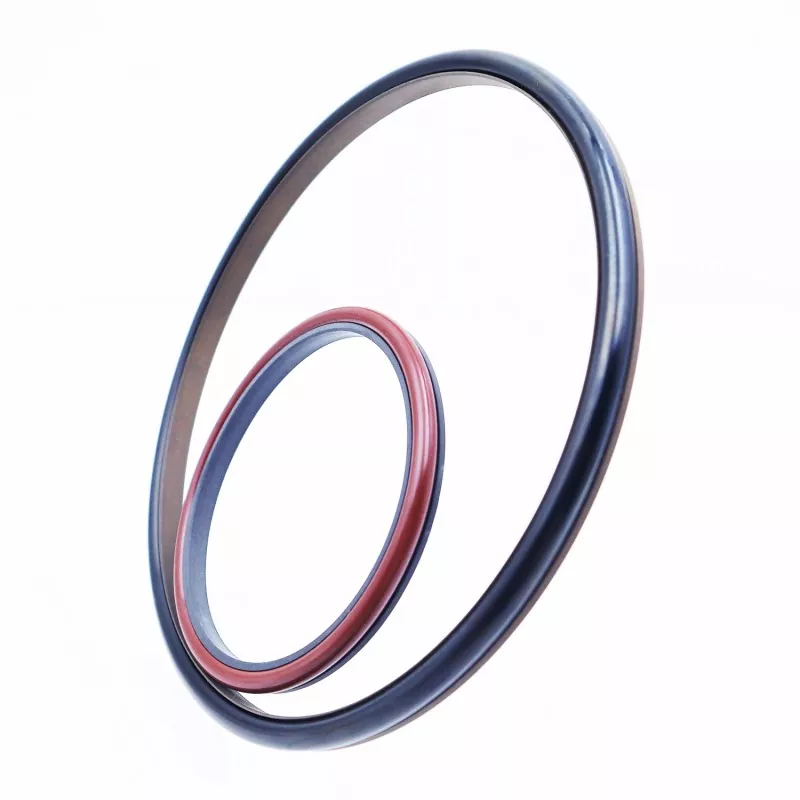

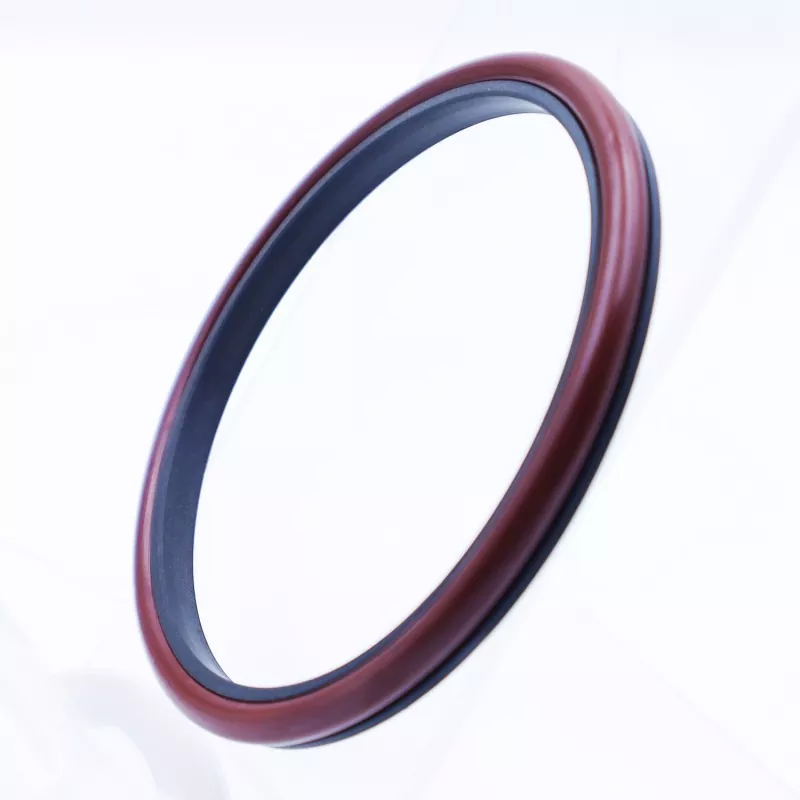

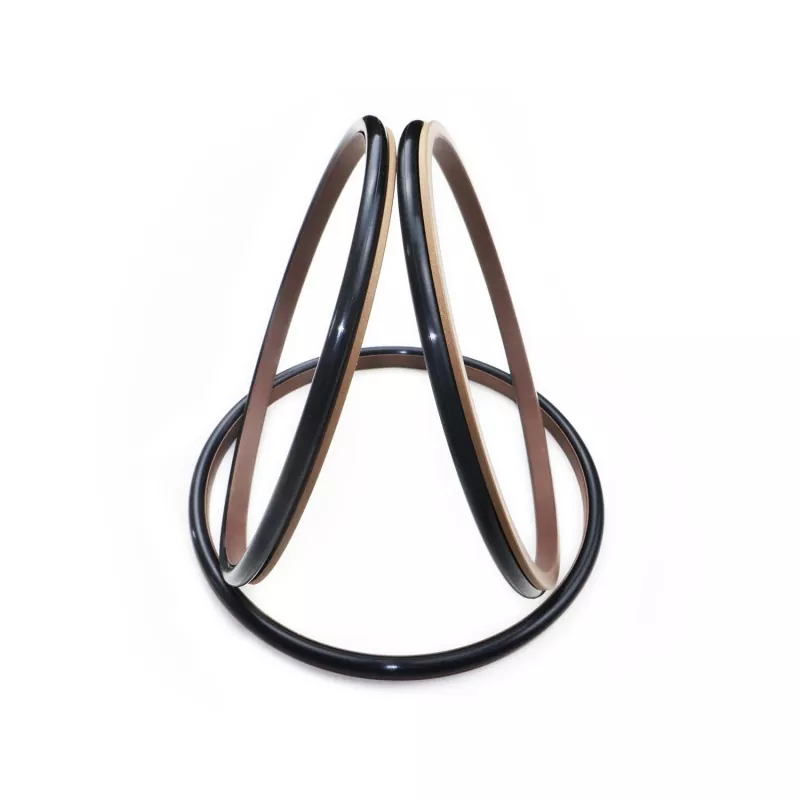

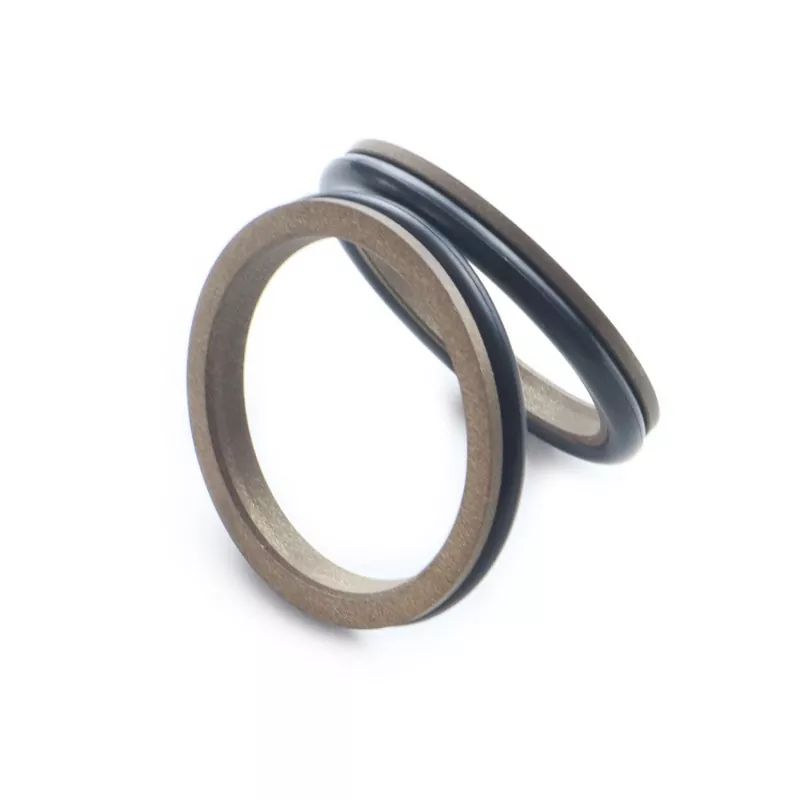

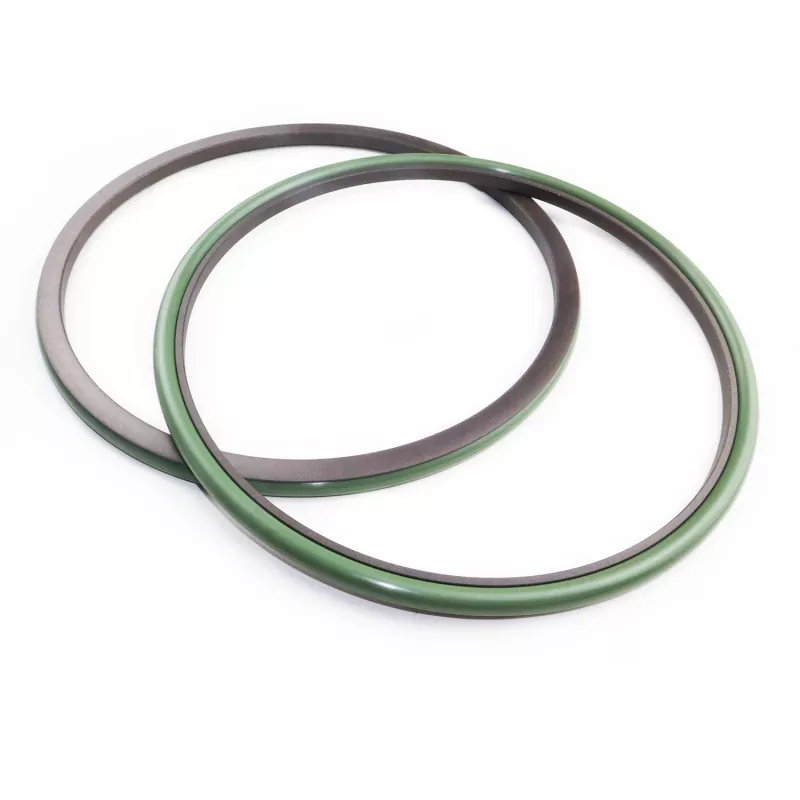

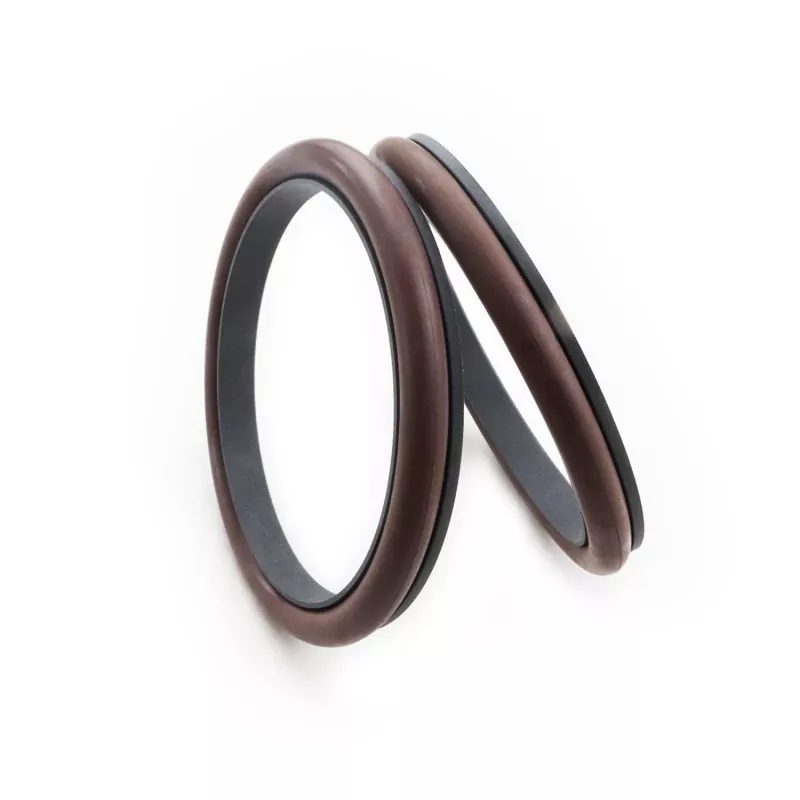

Комбинираното уплътнение под прав ъгъл се състои от уплътнителен пръстен под прав ъгъл, изработен от PTFE (или PTFE композит) и гумен О-пръстен; предназначен е за еднопосочно възвратно-постъпателно уплътняване в хидравлични и пневматични приложения.
Продуктът е категоризиран в сериите RC01 и RC02 въз основа на съответстващия О-пръстен (съвместим със серията GB1235). Правоъгълният уплътнителен пръстен се отличава с дизайн с тънък ръб, който предлага отлична последваща компенсация, което води до превъзходно уплътняване.
1. Подходящ както за хидравлични, така и за пневматични приложения;
2. Отлично уплътняване както при условия на високо, така и при ниско налягане;
3. Ниско триене с минимално съпротивление при стартиране; осигурява плавно движение с еднакво динамично и статично триене, елиминирайки приплъзването (пълзенето);
4. Дълъг експлоатационен живот; подходящ за приложения за смазване без масло;
5. Компактен структурен дизайн; лесен за инсталиране и поддръжка;
Забележка: Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Медия |
|
≤70 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлично масло, огнеустойчиви течности (HFA/HFB), газ и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Съвместимите материали за О-пръстени включват: RO1 нитрилен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; други налични опции включват PTFE2, PTFE4 и други високоефективни материали.

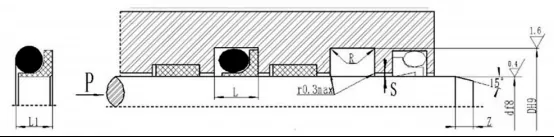

Модел за поръчка: RC01—80x89.6x7.8—PTFE3—R01
Модел - Диаметър на пръта × Диаметър на канала × Ширина на канала | PTFE3: Код на модифициран PTFE материал | R01: Код на материала на О-пръстена
