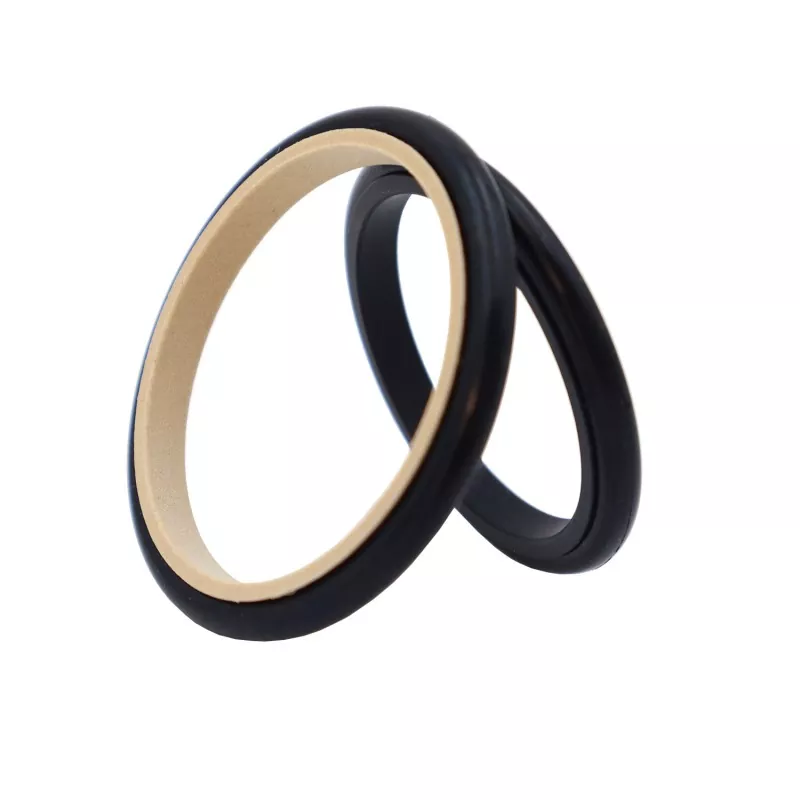

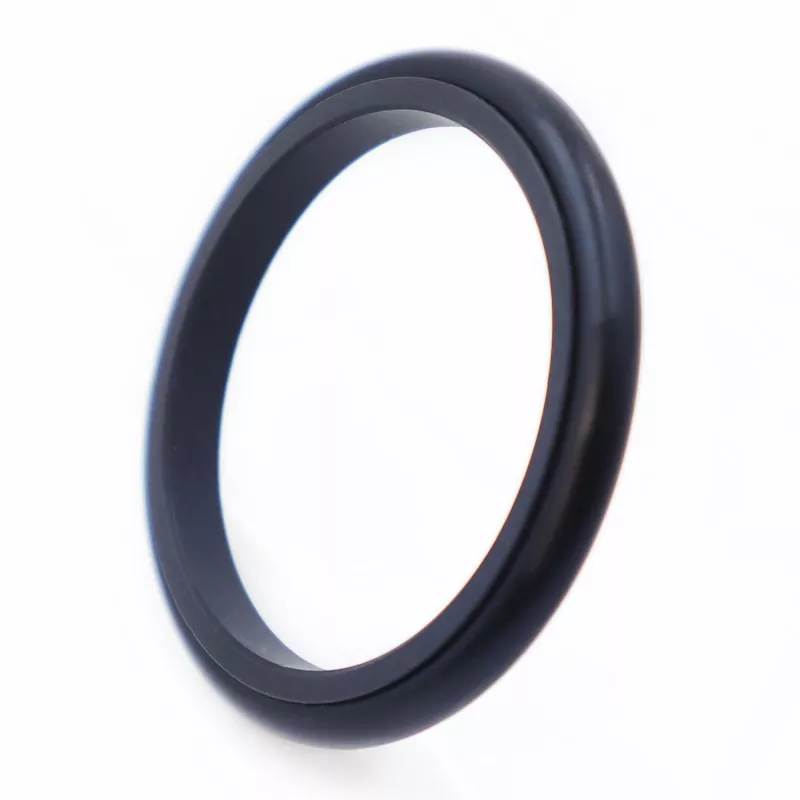

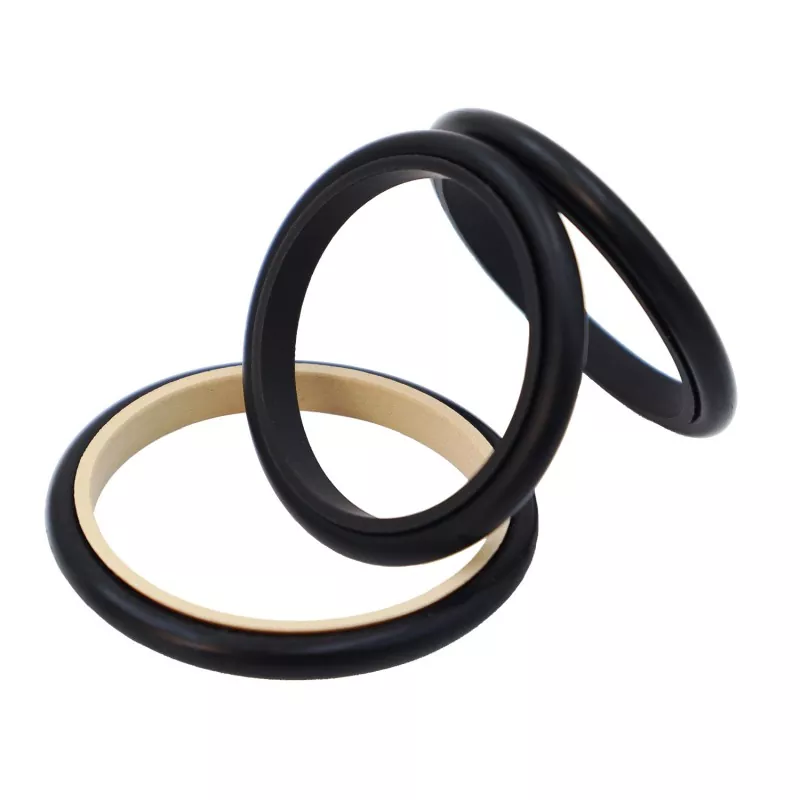

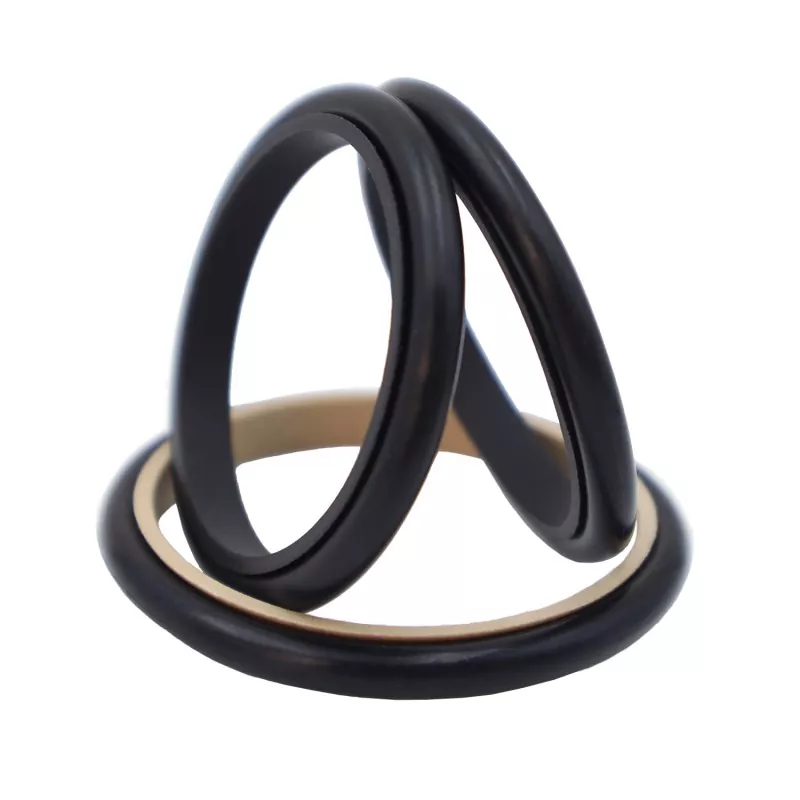

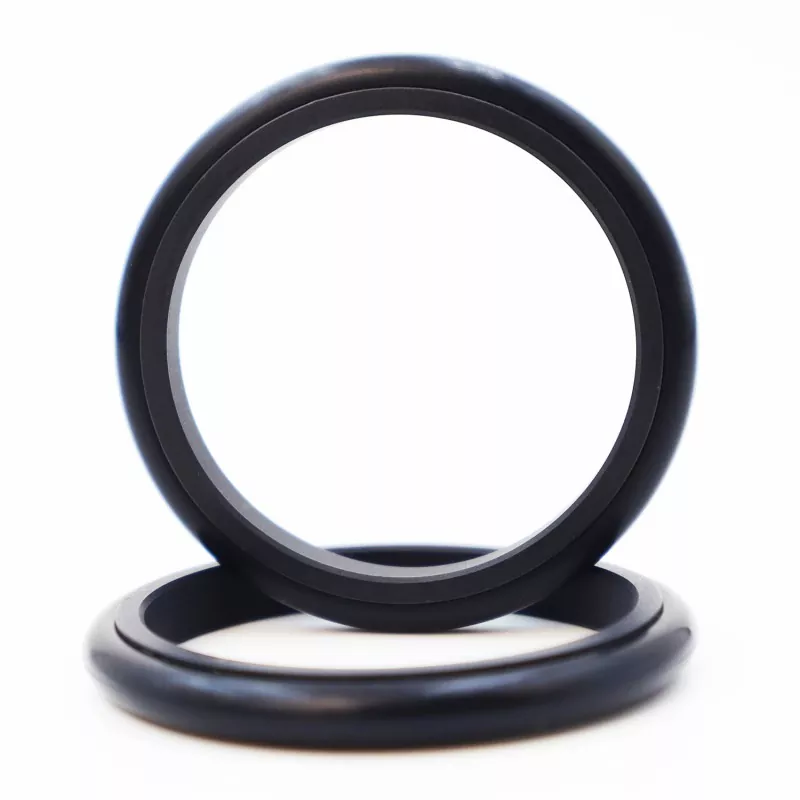

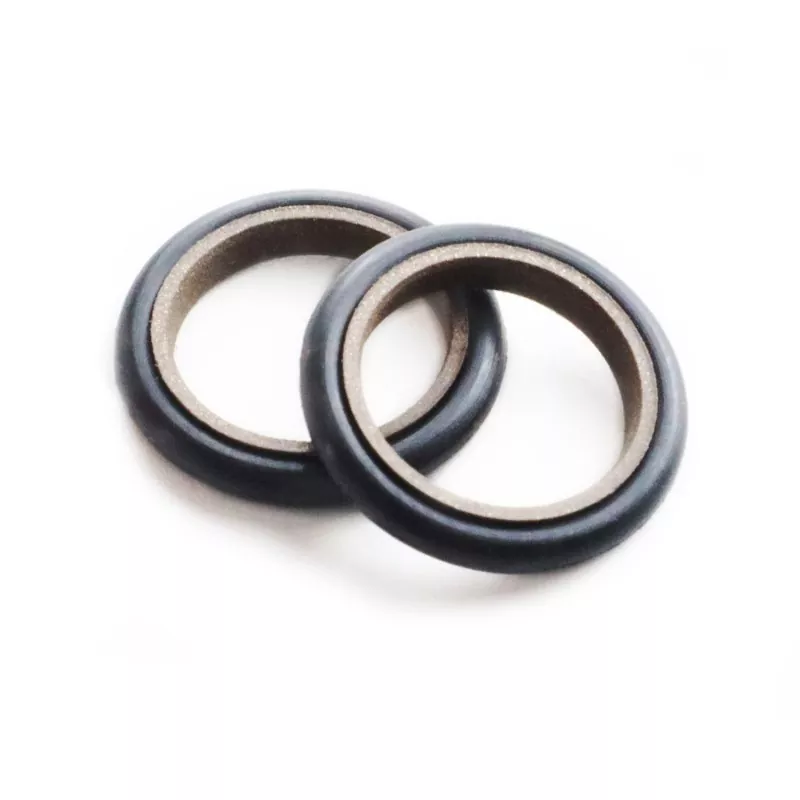

Комбинираното уплътнение на капачката се състои от уплътнителен пръстен с форма на капачка от PTFE и гумен О-пръстен, предназначен за двупосочно уплътняване под налягане в хидравлични и пневматични възвратно-постъпателни приложения. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен; уплътнителният пръстен се отличава с дизайн с тънък ръб, който предлага отлични възможности за последваща компенсация, което води до превъзходно уплътняване. Съвместим е със стандартните канали за О-пръстен GB1235. За диаметри на пръта, по-малки от 30 mm, трябва да се използва конструкция с разделен (отворен) канал.
Това уплътнение е подходящо както за хидравлични, така и за пневматични работни условия и поддържа двупосочно уплътняване под налягане. Той предлага предимства като ниско триене, минимално съпротивление на счупване, гладка работа без приплъзване, пригодност за смазване без масло и дълъг експлоатационен живот. Изисква минимално място за монтаж и позволява лесно разглобяване и поддръжка.
Бележка за избор: За приложения с диаметър на пръта от 30 mm или по-малко се препоръчва използването на разделен (отворен) жлеб за монтаж.
1. Подходящ както за хидравлични, така и за пневматични приложения; поддържа двупосочно уплътняване под налягане.
2. Ниско триене, минимално съпротивление при откъсване и плавно движение; еднакво динамично и статично триене; без приплъзване.
3. Дълъг експлоатационен живот; подходящ за приложения за смазване без масло.
4. Компактен дизайн; лесен монтаж и поддръжка.
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Медия |
|
≤20 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
Хидравлично масло на минерална основа, огнеустойчиви течности (HFA/HFB), газове и др. |
|
-20 до +180 (с FKM О-пръстен) |
1. Материалите за придружаващия О-пръстен включват: R01 нитрилен каучук (NBR), R02 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE3; алтернативните материали включват PTFE1, PTFE2 и PTFE4.
Модел за поръчка: RC13—80-PTFE3—R01 или SPNC-80-PTFE3—R01
RC13/SPNC - Модел 80 - Диаметър на вала dPTFE3 - PTFE Код на материала R01 - О-пръстен Код на материала
Продуктите могат да бъдат произведени във всеки размер, посочен в таблицата със спецификациите.
|

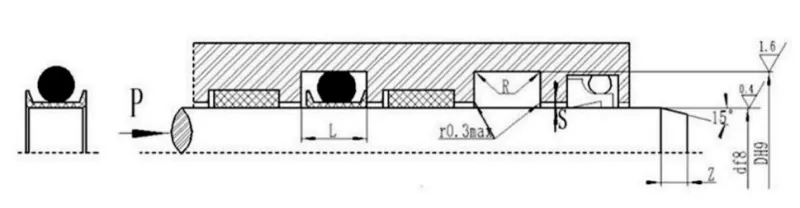

Диапазон на диаметъра на вала d f8 |
Диаметър на канала D H9 |
Ширина на канала L+0,2 |
Ъглов радиус Rmax |
Радиална хлабина Sмакс |
фаска Zmin |
Диаметър на проводника на О-пръстена d0 |
|
|
За хидравлични приложения |
За пневматични и хидравлични приложения с ниско триене |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
