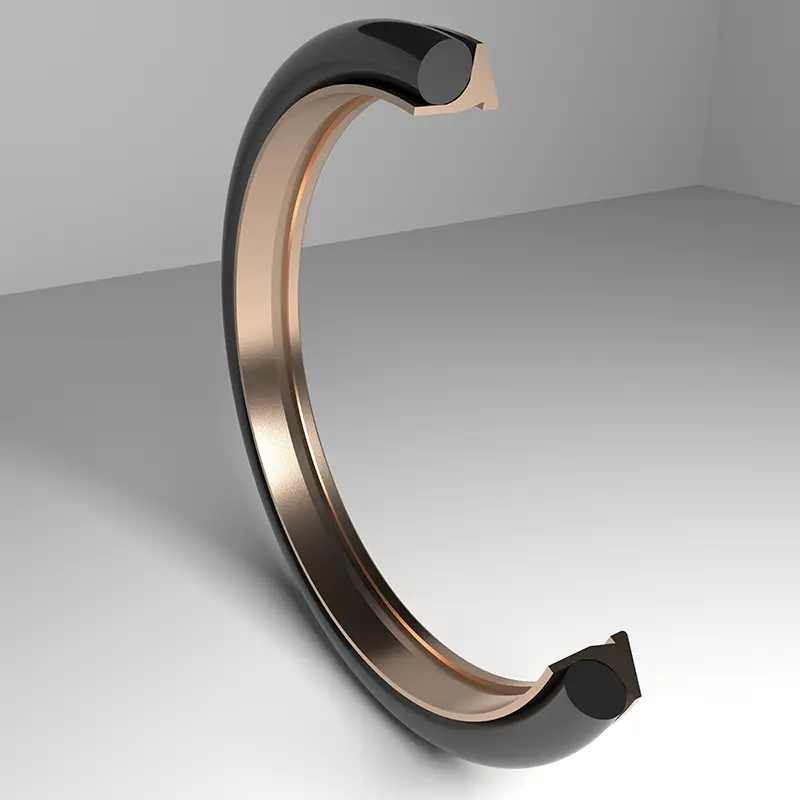

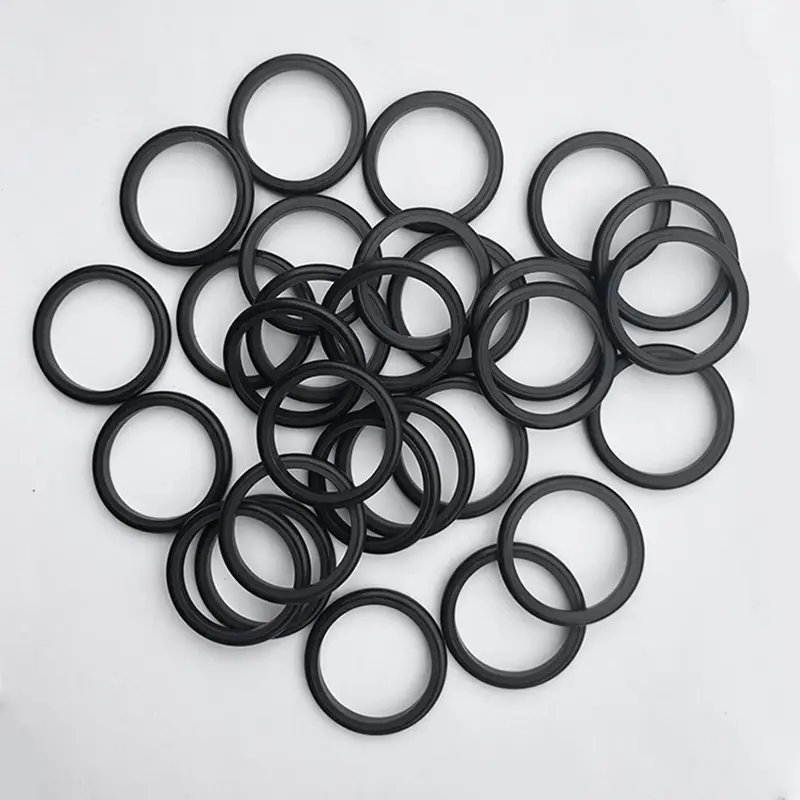

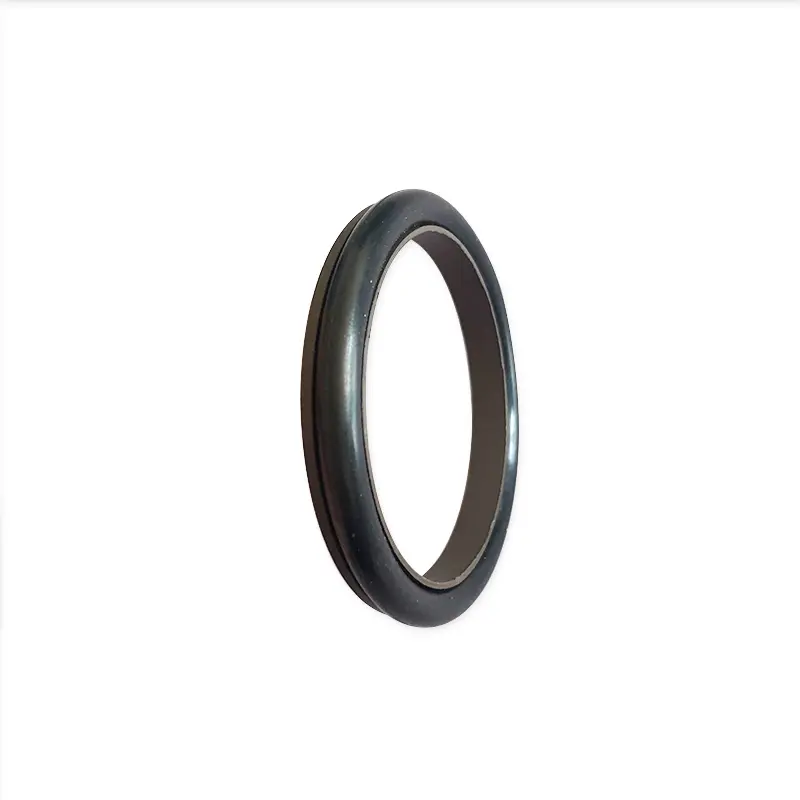

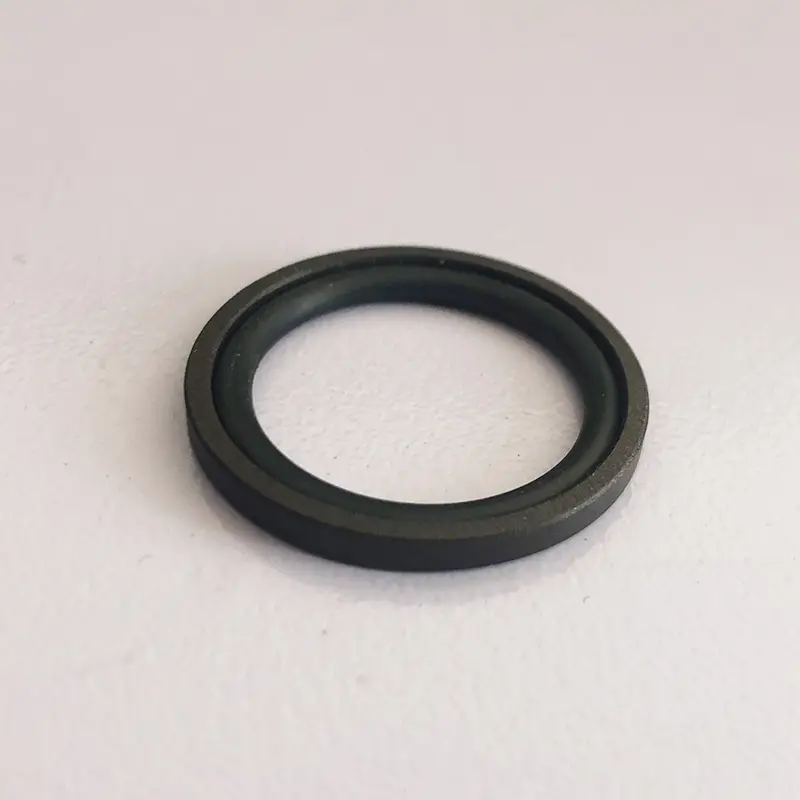

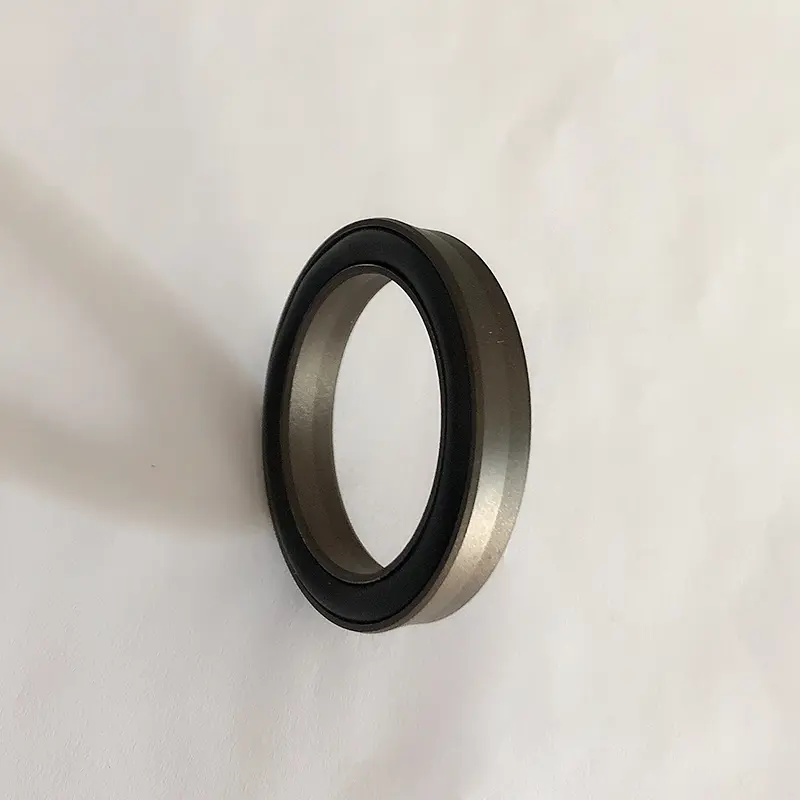

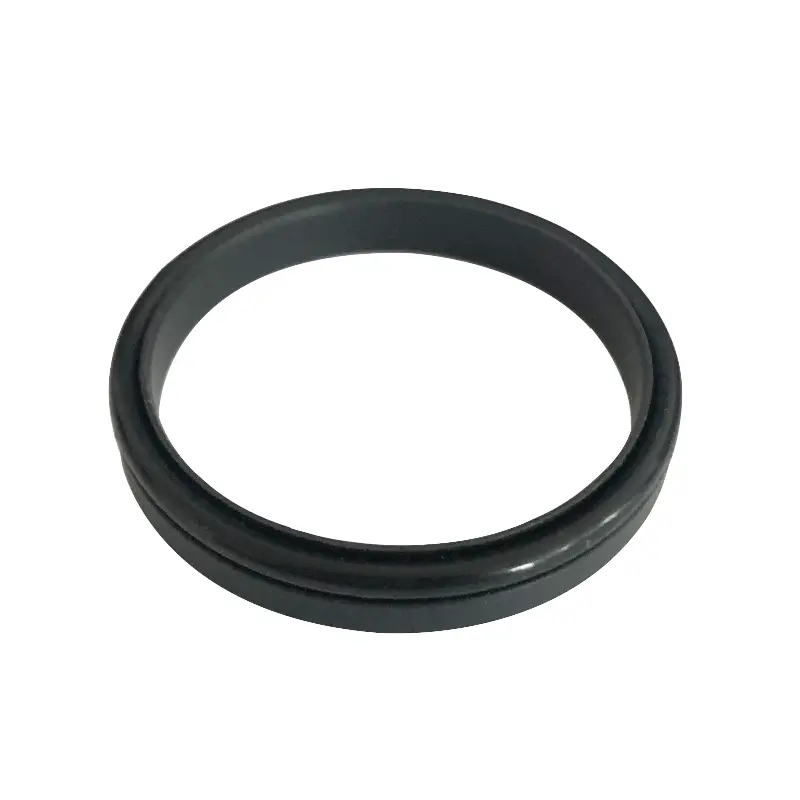

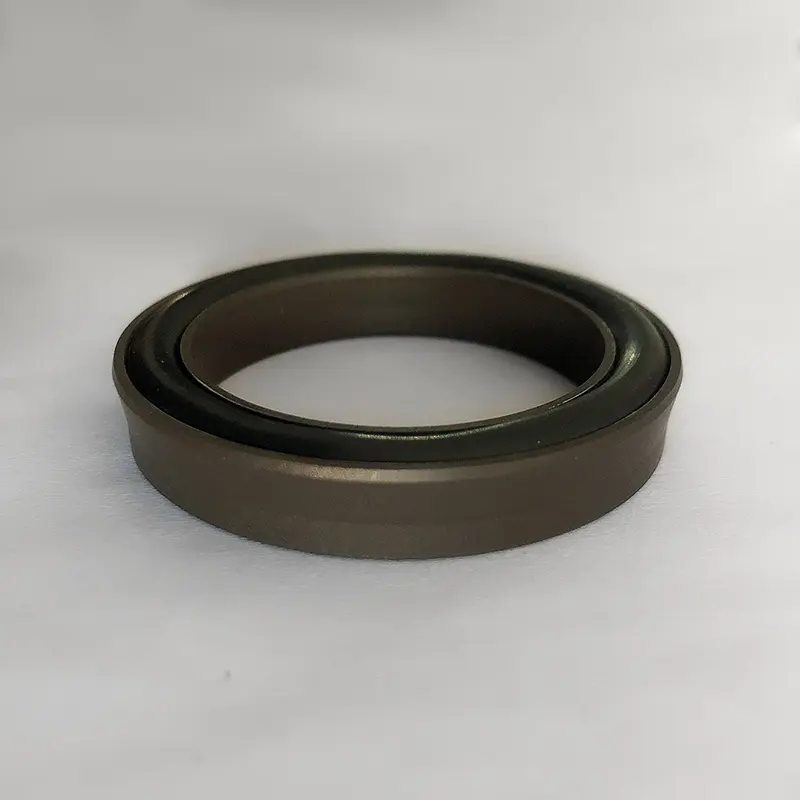

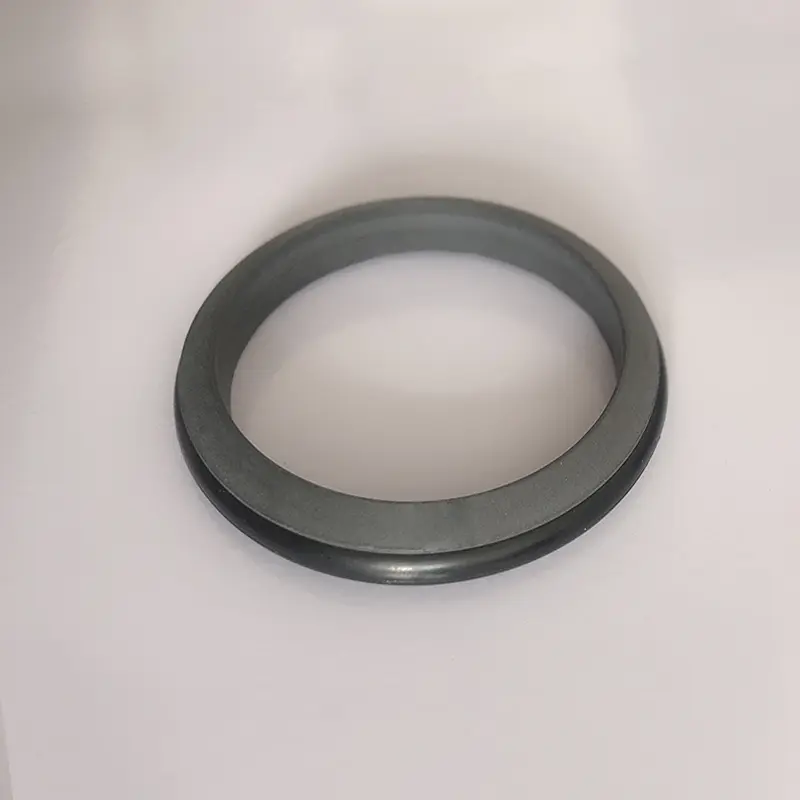

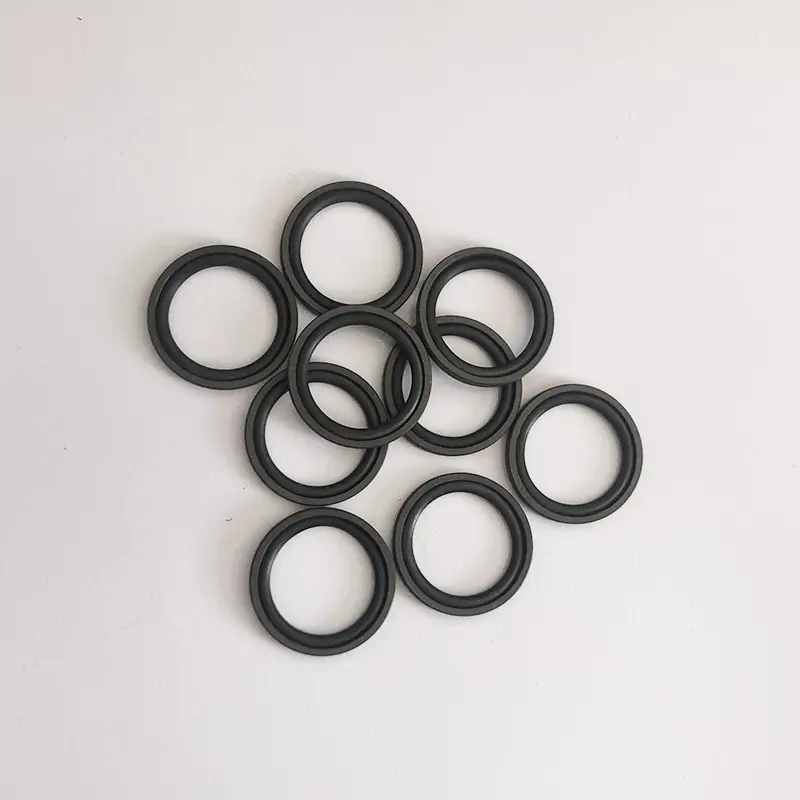

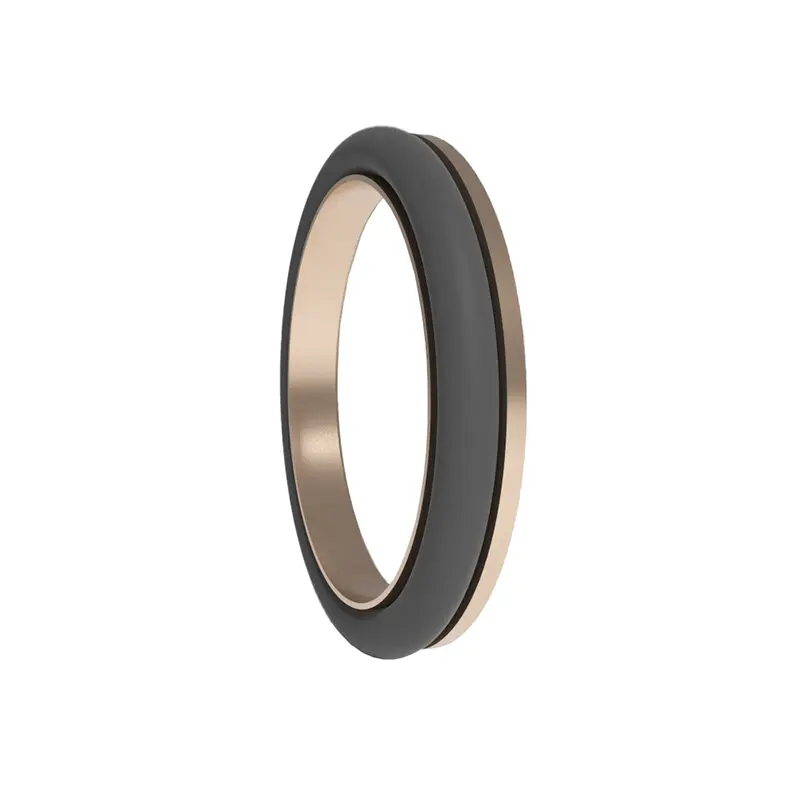

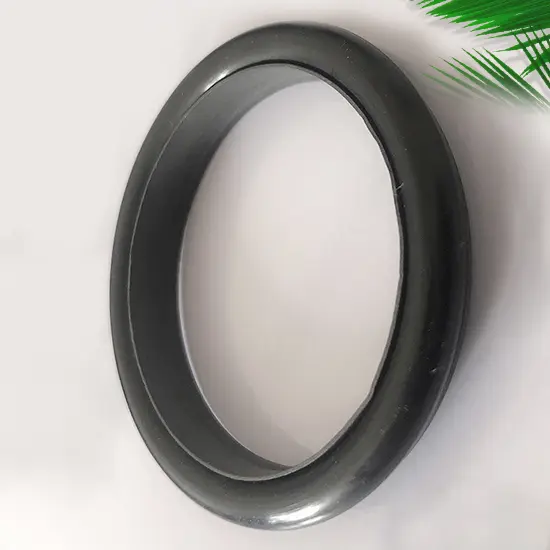

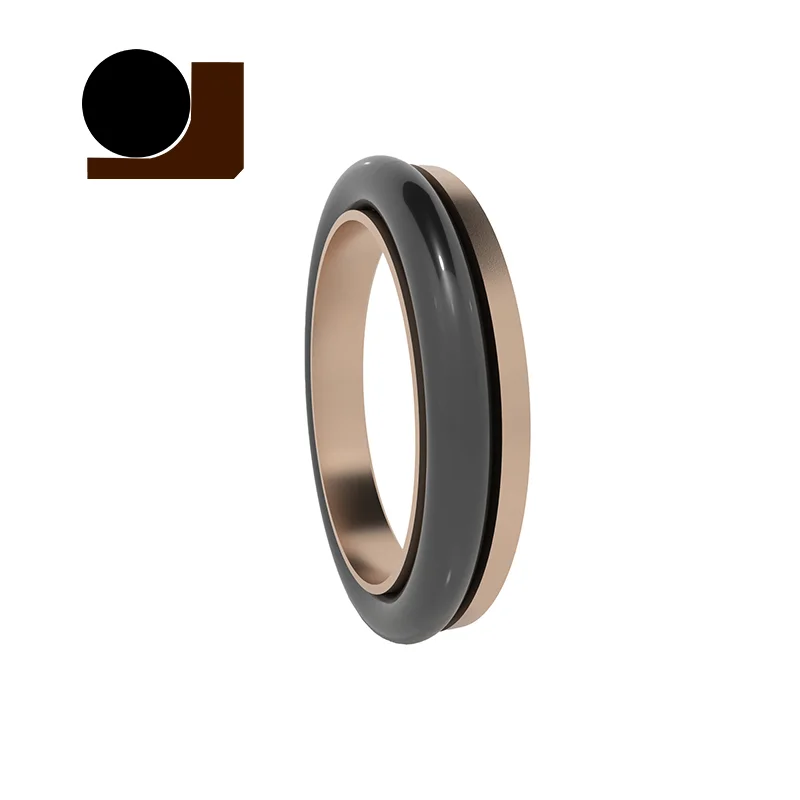

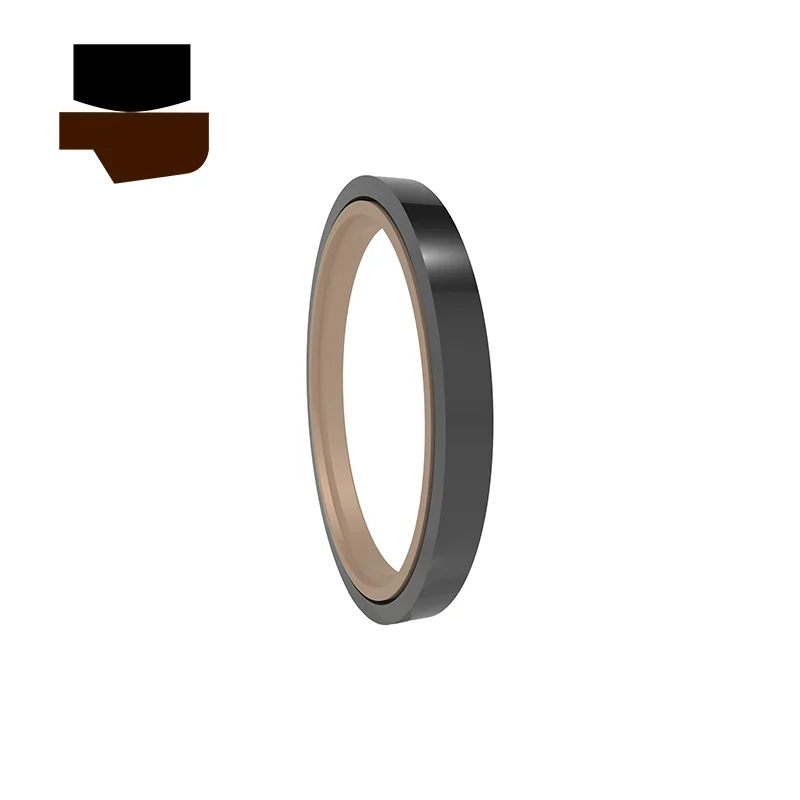

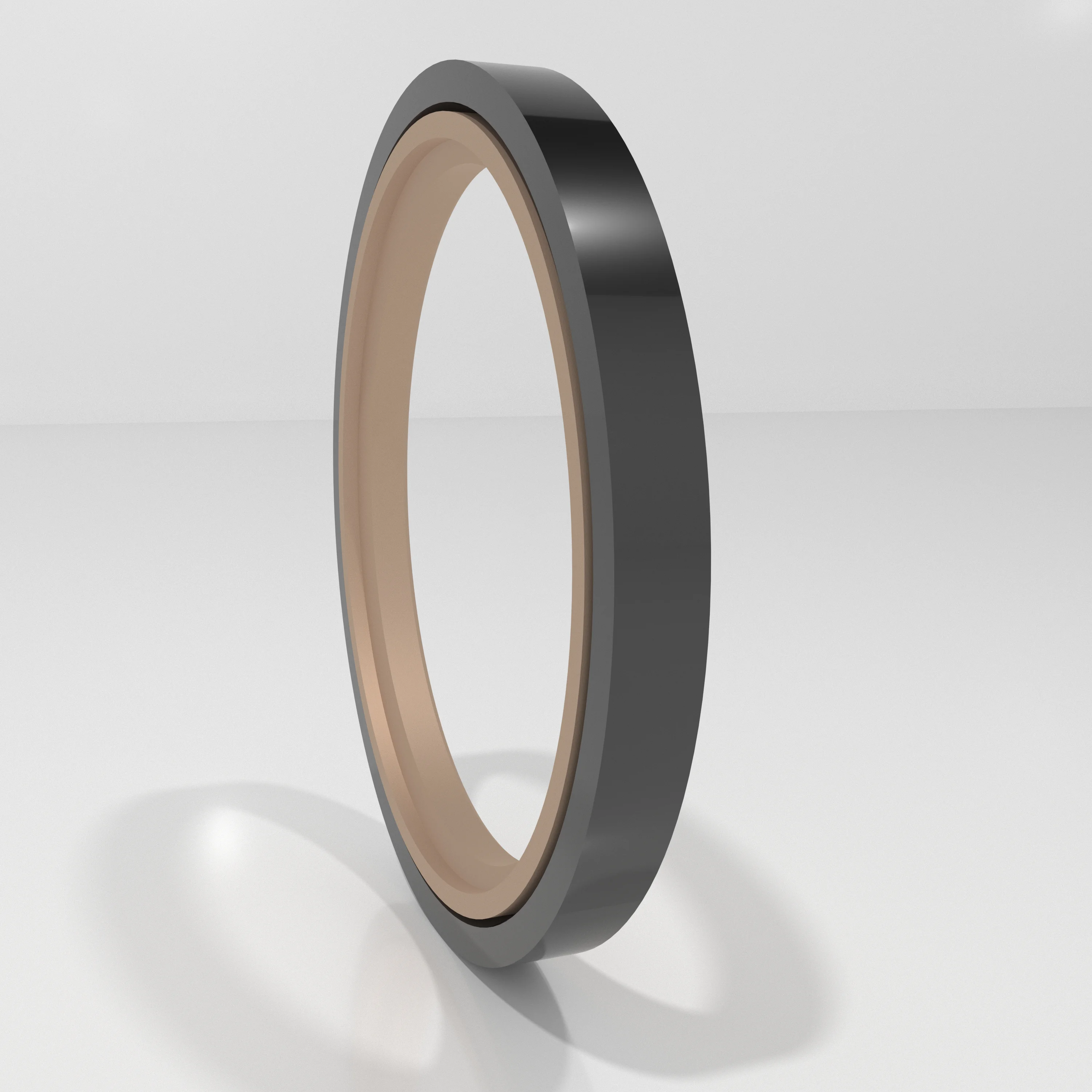

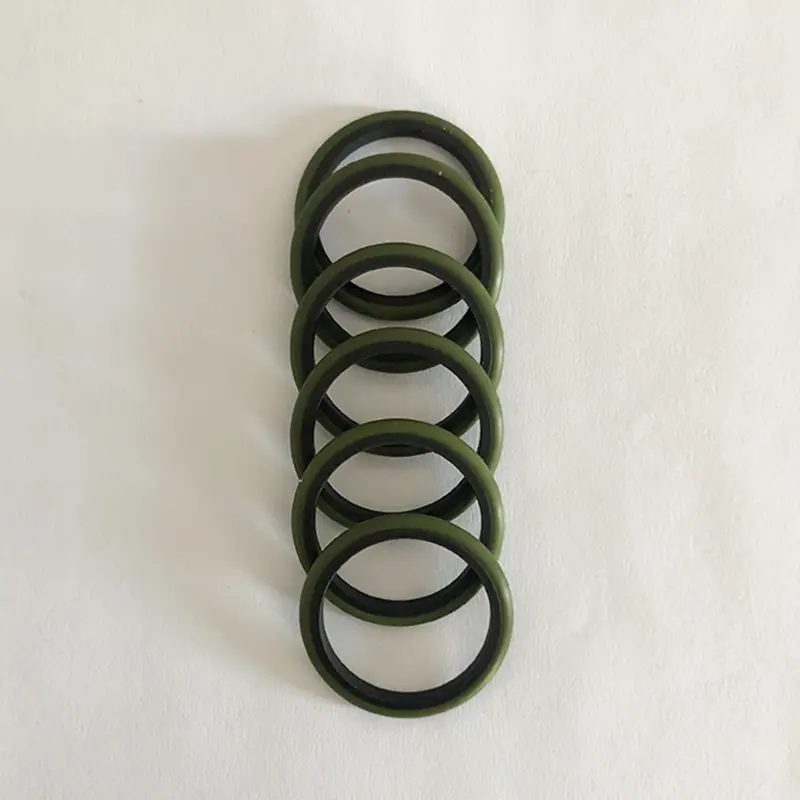

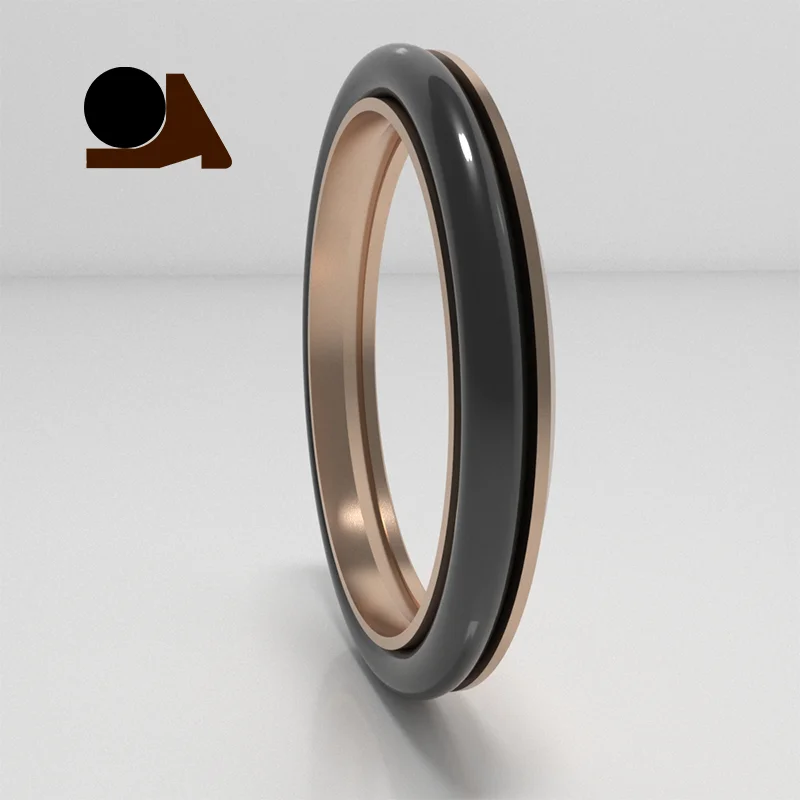

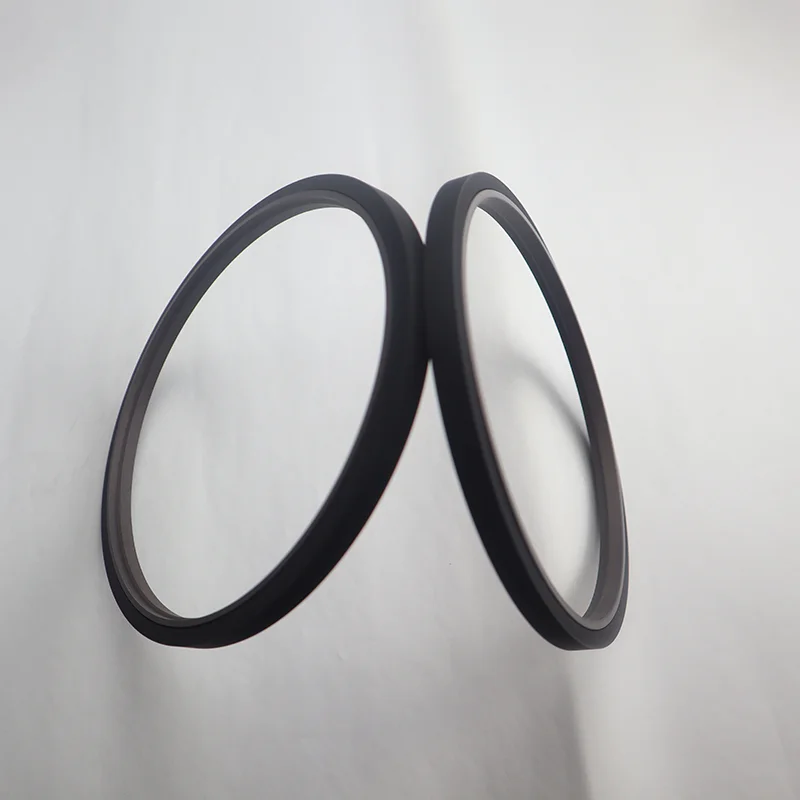

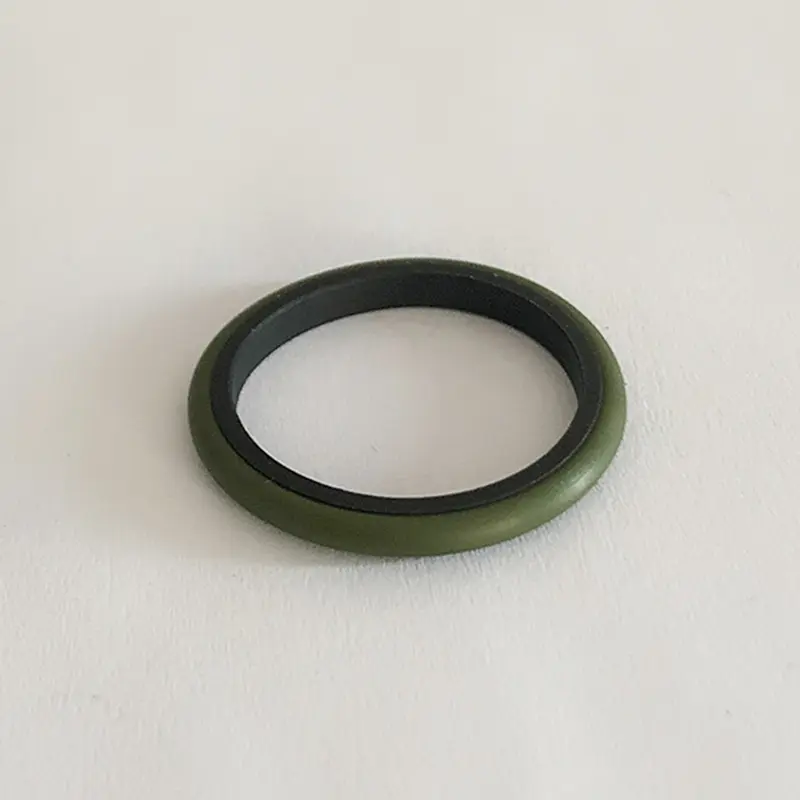

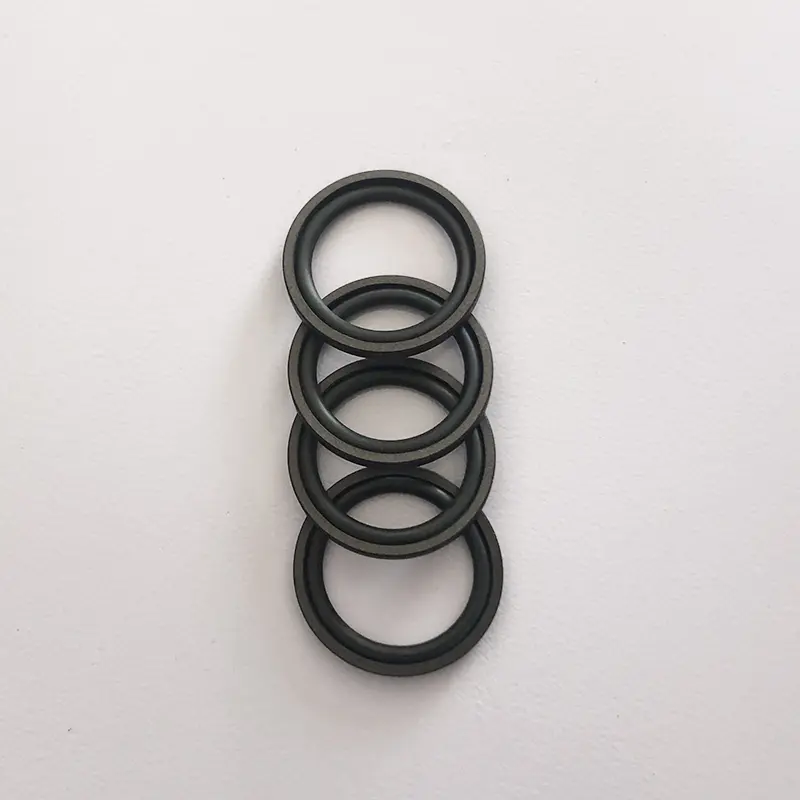

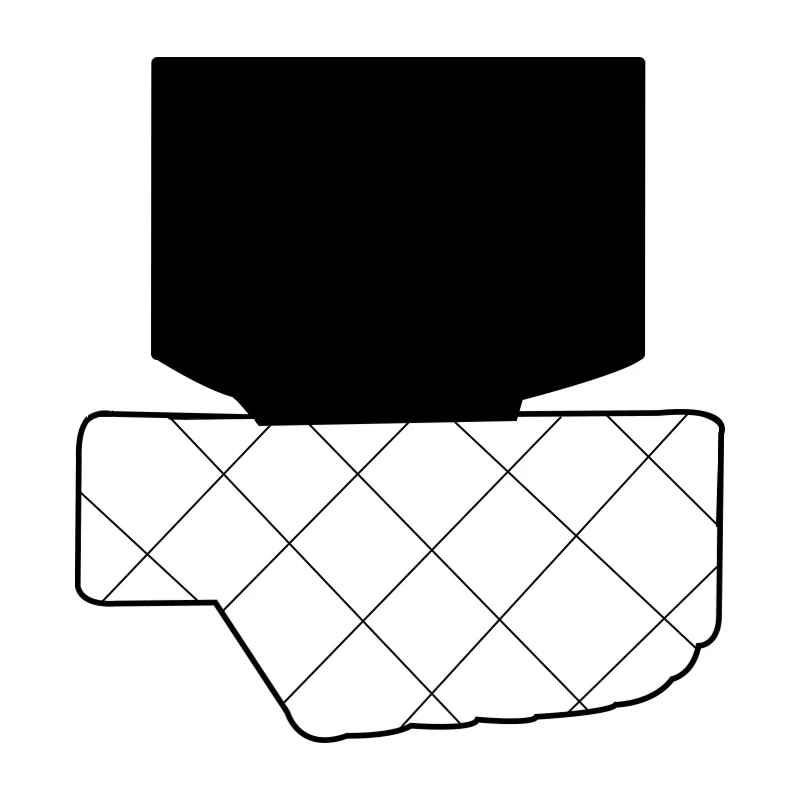

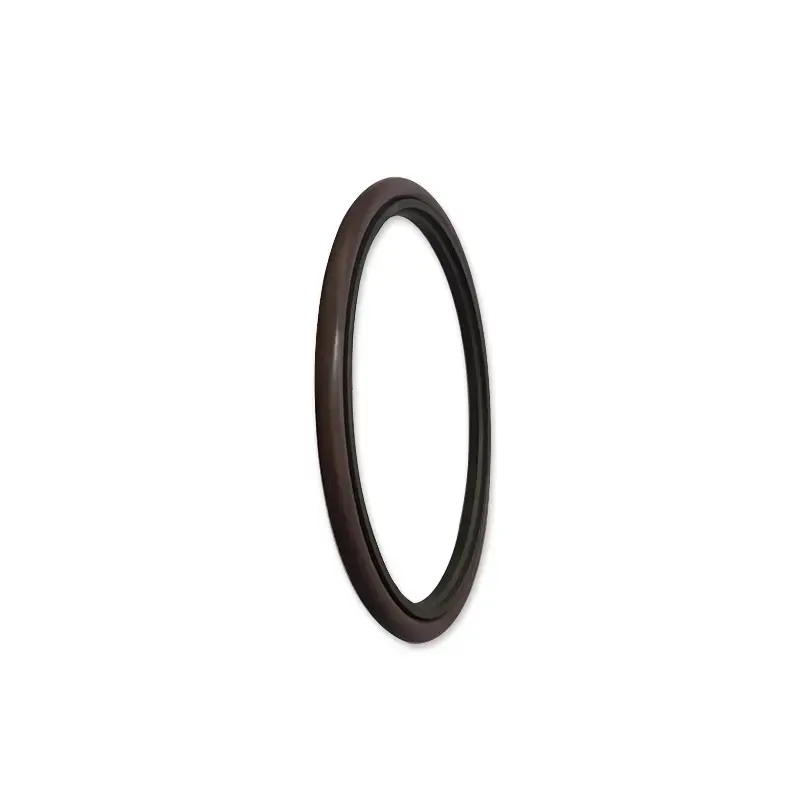

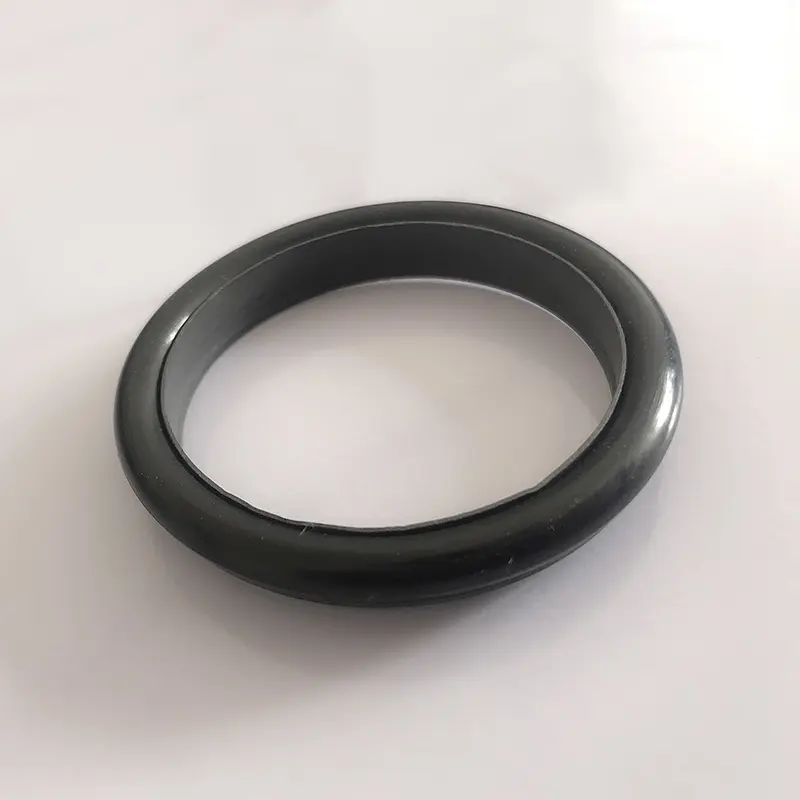

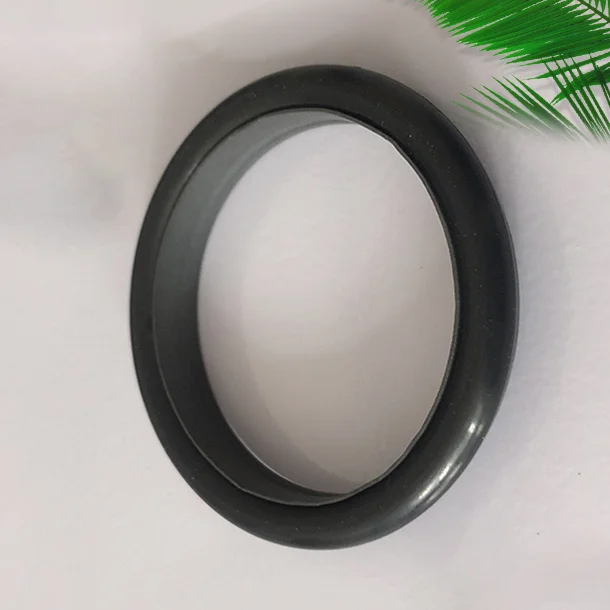

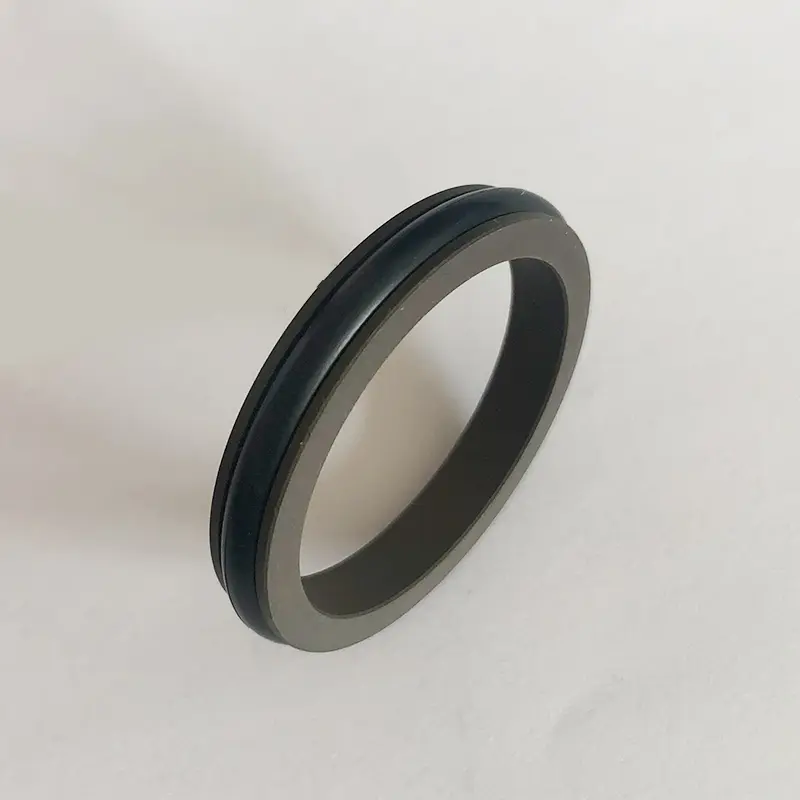

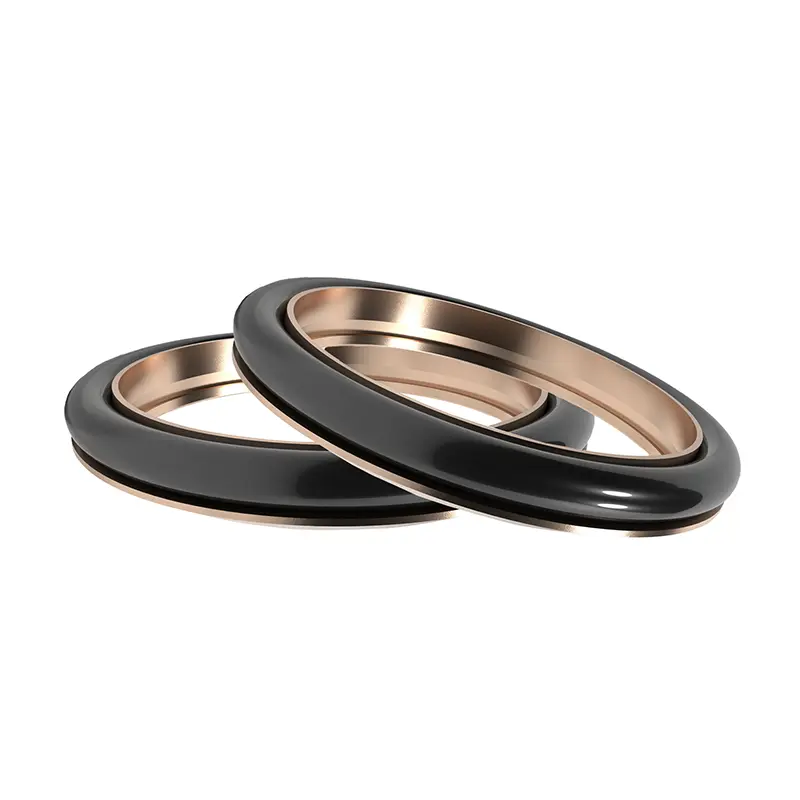

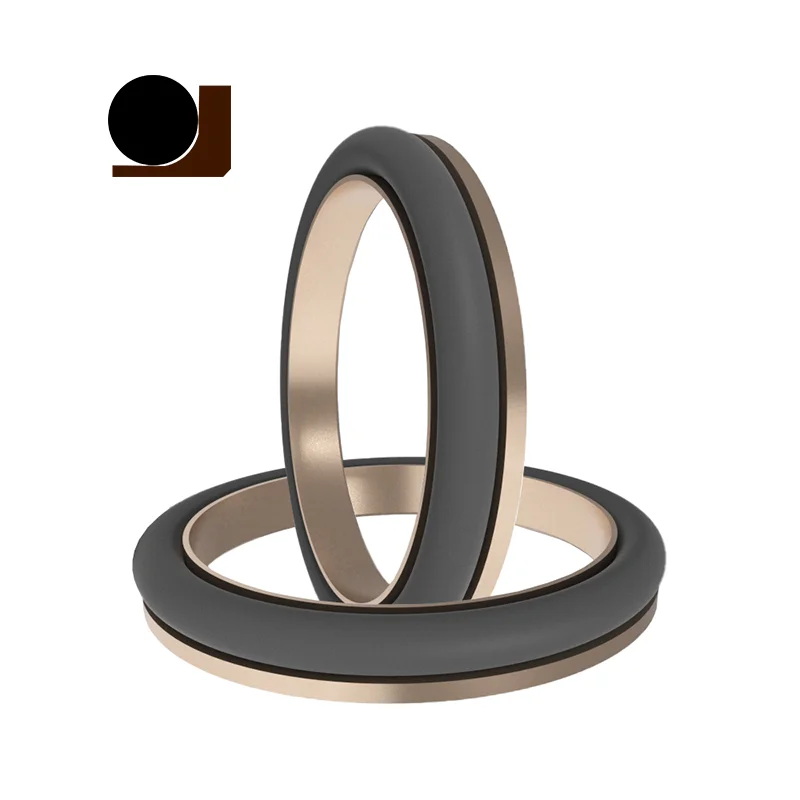

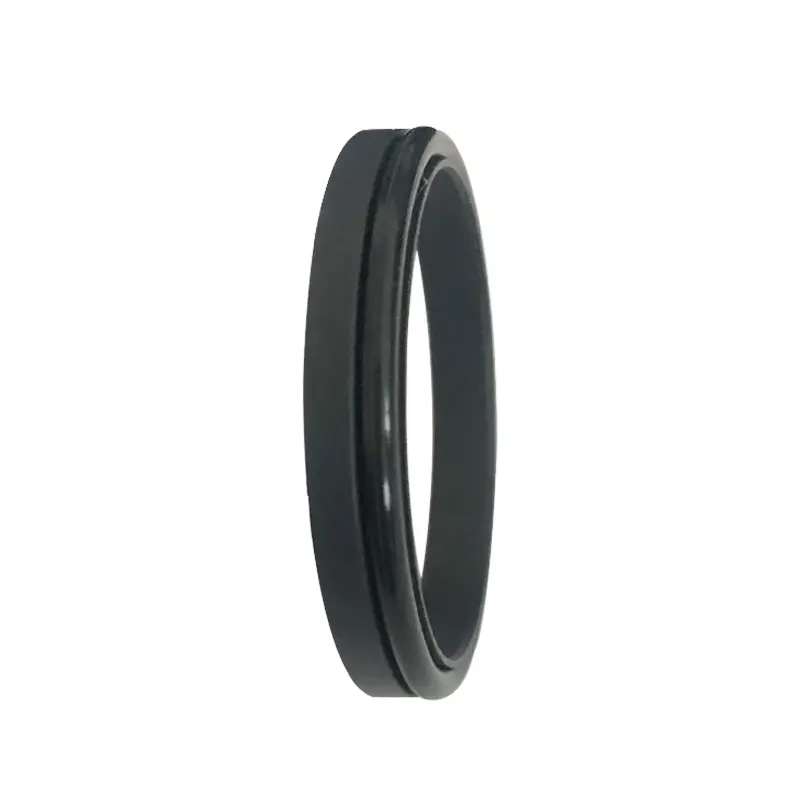

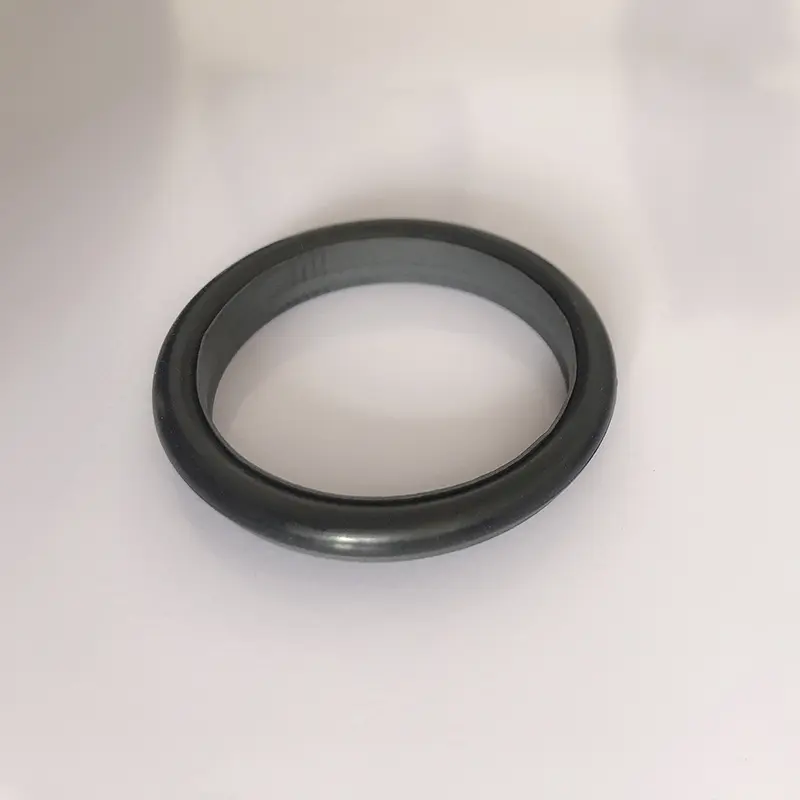

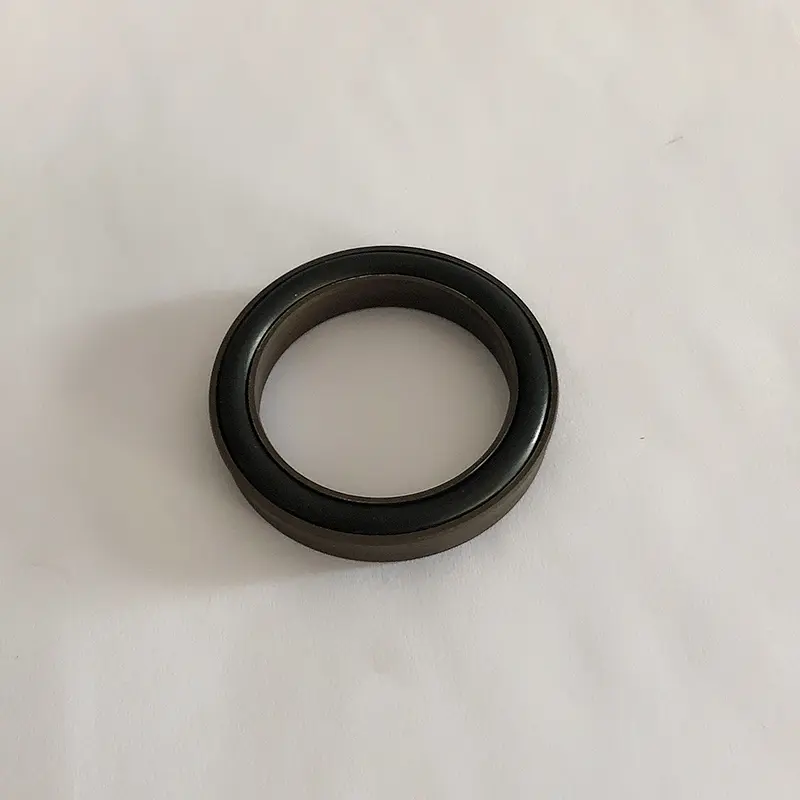

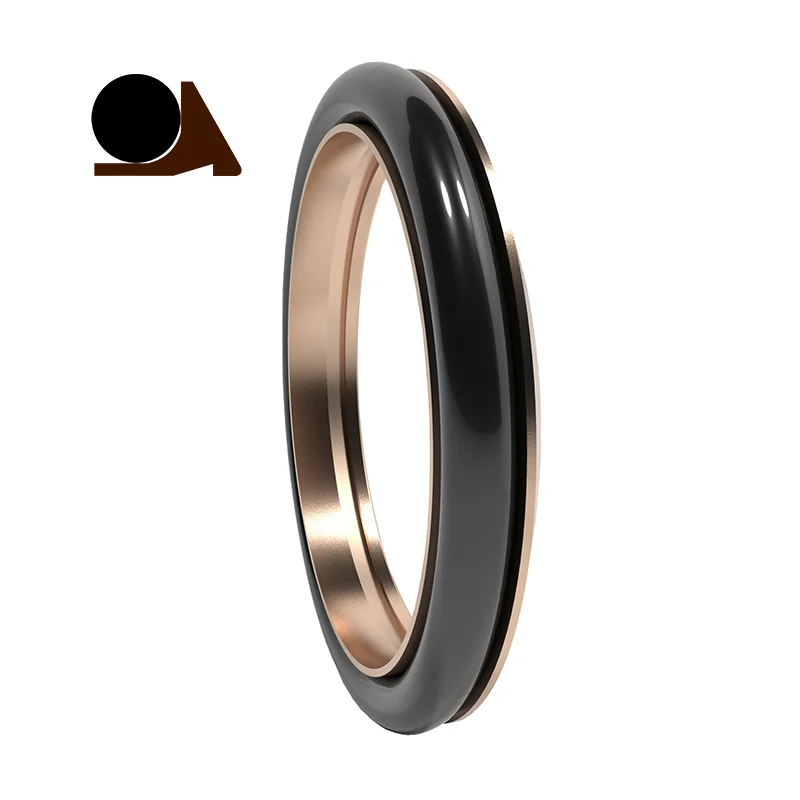

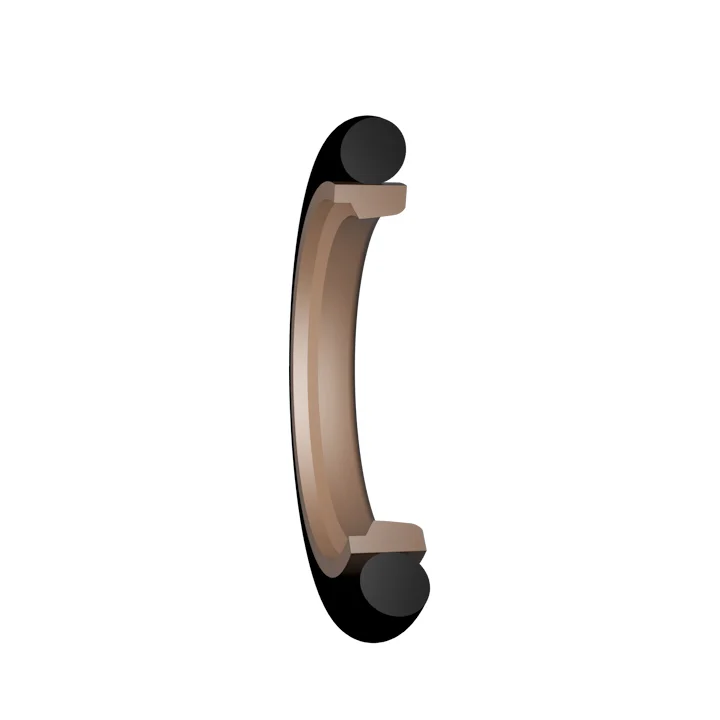

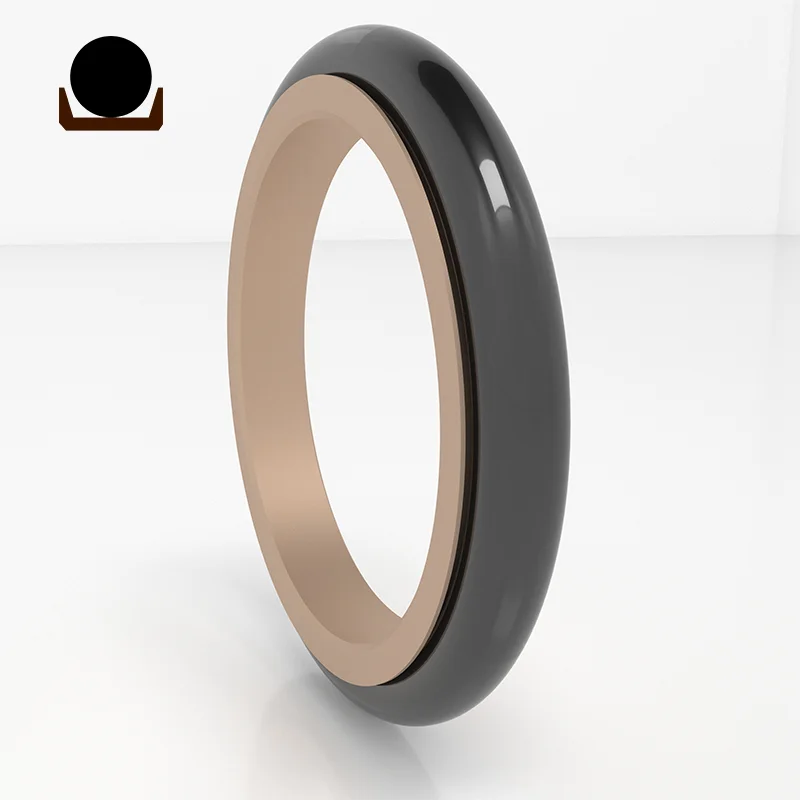

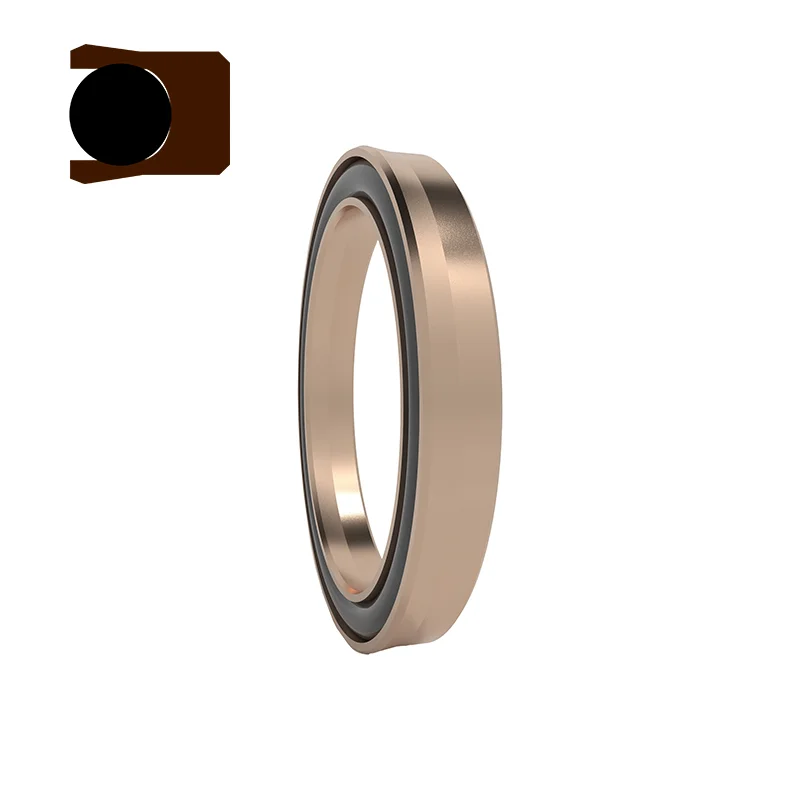

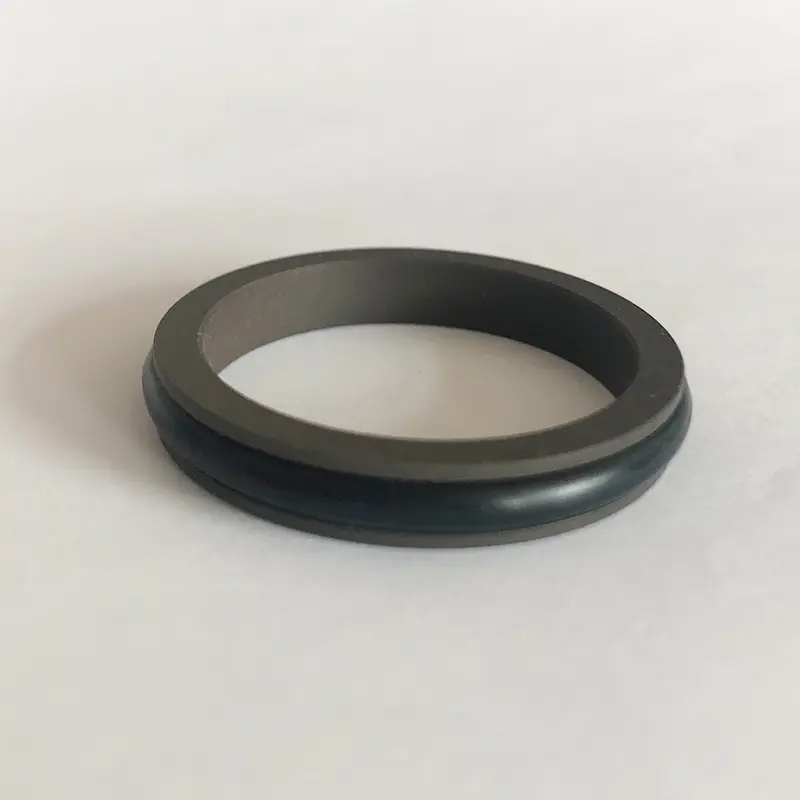

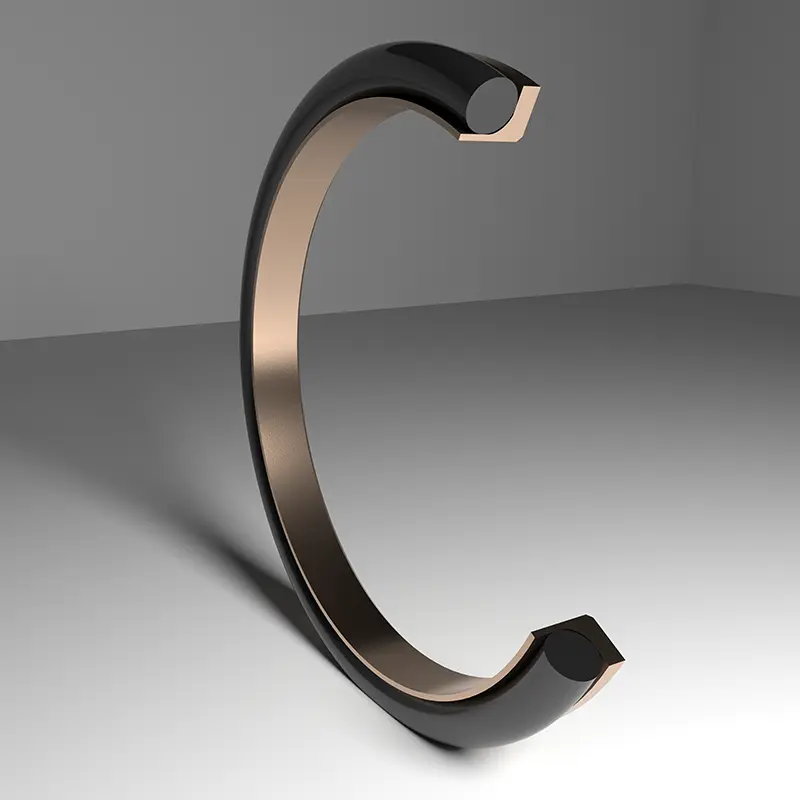

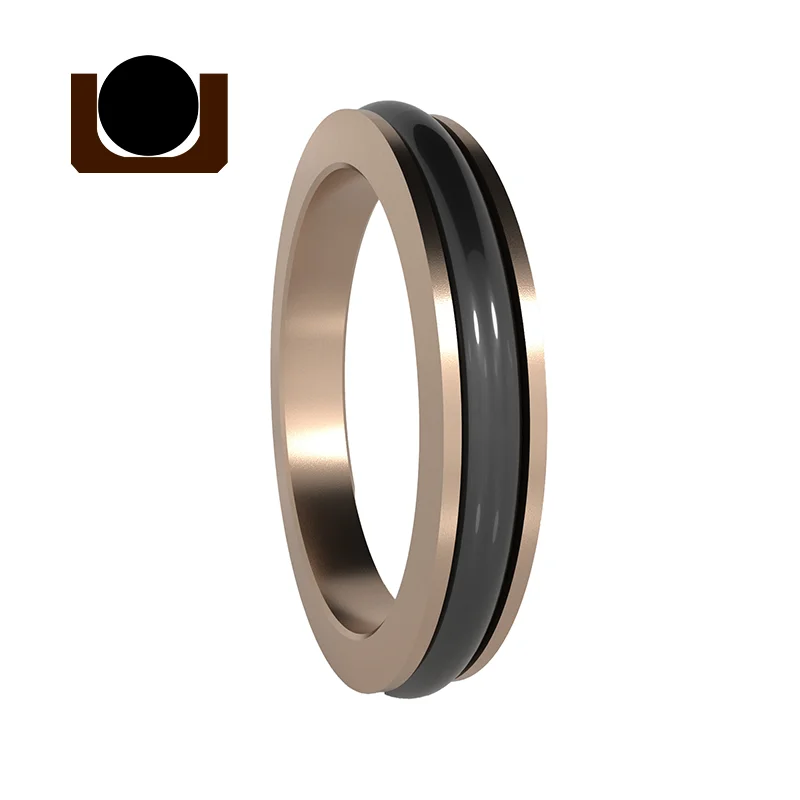

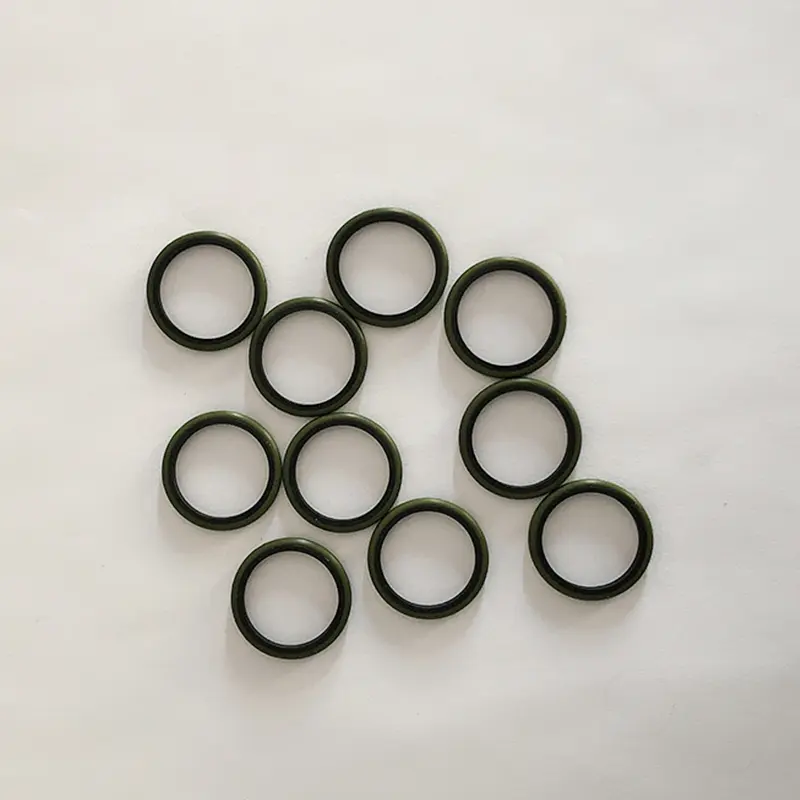

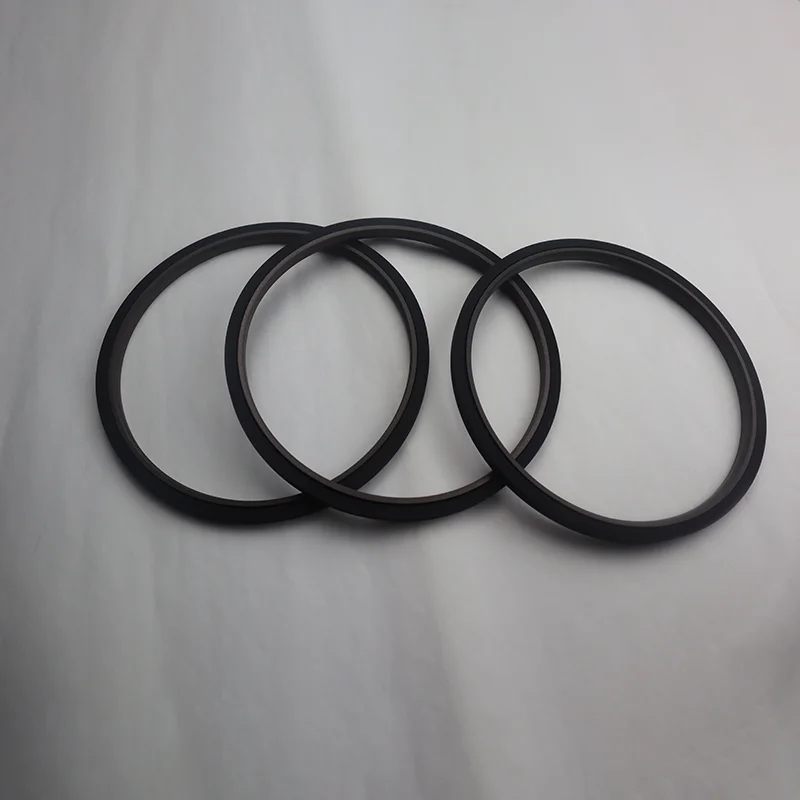

Уплътненията на буталото с високо налягане, осигурени от Ruichen, са съставени от уплътняващи пръстени на PTFE и о-образни гумени пръстени, които се използват специално за еднопосочно уплътняване на хидравлично реципрочно движение. Те са разделени на RC01-RC14 серия според съвпадащите О-пръстени. Когато работи, О-пръстенът осигурява радиална сила, за да компенсира износването на уплътнителния пръстен, а тънкият дизайн на устните на уплътнителния пръстен има добре прилягане. Двамата работят заедно, за да създадат добър запечатващ ефект.
Нашите уплътнения на буталото с високо налягане са широко използвани в машини за инжекционно формоване и машини за зарязване в индустриални хидравлични системи, багери и товарачи в инженерни машини, хидравлични части при производство и поддръжка на автомобили, кацащи съоръжения и задвижващи механизми в аерокосмическите и хидравлични зъбни колела. Те могат ефективно да осигурят стабилната работа на хидравличните системи и да избегнат изтичане.
Характеристики и приложения на продукта:
Характеристики:
1. Уплътненията на буталото с високо налягане могат да се използват както за хидравлични, така и за пневматични приложения.
2. Ефективността на уплътнението винаги е добра, независимо дали е условия на уплътняване с високо или ниско налягане.
3. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо.
4. Уплътнението има дълъг живот, подходящ за уплътняване на смазване без масло.
5. Малко структурно пространство и лесна инсталация и поддръжка.
Приложими условия на труд:
Приложимите условия на работа на уплътнения на буталото с високо налягане (граничните стойности не трябва да се появяват едновременно)
| Профил | Модел | Налягане (MPA) | Температура (℃) | Скорост (m/s) | Медия |
 |
RC01/RC02 | ≤70 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) |
Избор на материали:
1. Съответстващите материали за О-пръстен могат да бъдат избрани: R01 нитрилна каучук (NBR), Ro2 Fluororubber (FKM) и др.
2. Уплътнителни пръстеновидни материали: PTFE1, PTFE2, PTFE3, PTFE4, PU и др.
Пример за поръчка: (Показани са само някои модели, моля, свържете се с нас за конкретни модели за поръчка)
Модел на поръчка RC01-80x89.6x7.8-PTFE3-R01
Диаметър на модела-род x диаметър на жлеба x ширина на канала PTFE3-модифициран PTFE Код на материала R01 О-пръстен Код на материала
Модел на поръчка RC03—80x89x10-PTFE3-R01
Диаметър на модела-род x диаметър на канала x ширина на канала PTFE3-модифициран PTFE Код на материала R01-O-пръстен Код на материала
Модел на поръчка RC06—80x89.9x9.2-PTFE3-R01
Диаметър на модела-род x диаметър на жлеба x ширина на канала PTFE3-модифициран PTFE Код на материала R01 О-пръстен Код на материала
Модел на поръчка RC08-80X90.2x11.2-PTFE3-R01 Диаметър на модела ROD X Диаметър на канала X
Спецификации:
(Показани са само някои модели, моля, свържете се с нас за конкретни модели за поръчки)

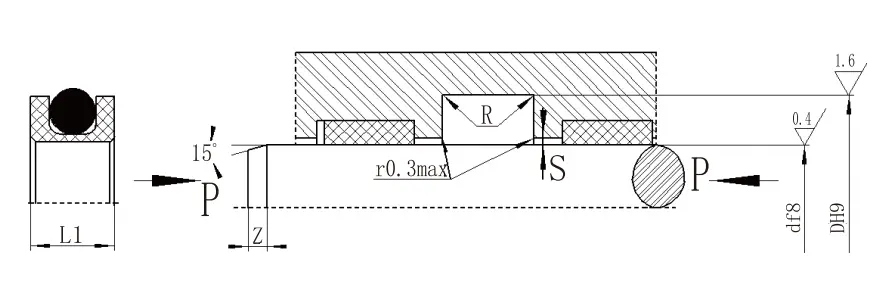

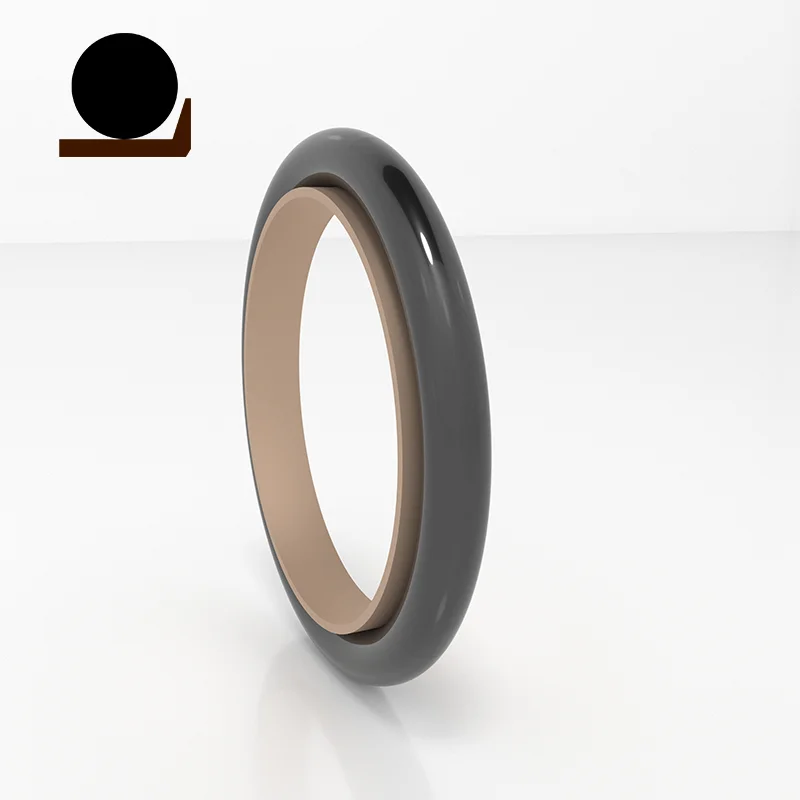

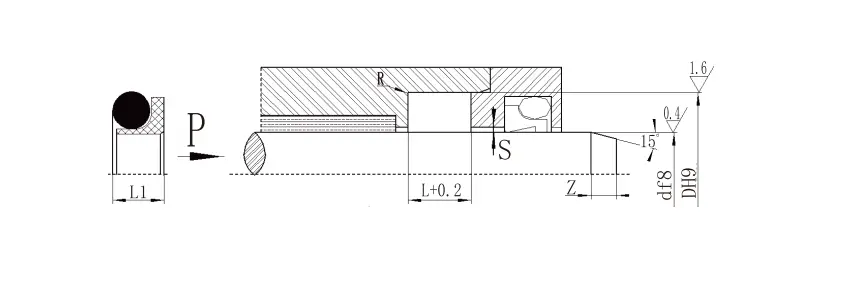

| 4.1 Спецификации на RC01 (могат да бъдат произведени продукти от всякакъв размер в таблицата за спецификации)) | ||||||||||
| df8 Стандартен тип RC01 |
df8 Лек товар RC01-Q |
df8 Тежък товар RC01-Z |
D H9 | L+0.2 | L1 | RМакс | SМакс | ZМин | d0 | |
| <20MPA | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Забележка: 1. За ≤30 мм се препоръчва да се използва отворен жлеб. | ||||||||||
| 2. За инсталирането на интегрални (затворени) уплътнения на жлеб, моля, вижте ръководството за инсталиране на нашата компания. 3. За налягане> 40MPa, кореновата площ на уплътнението използва толеранс на прилягане на H8/F8. | ||||||||||

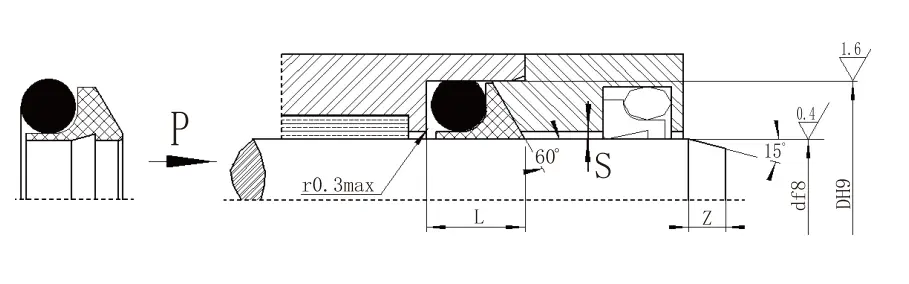

| 4.1 Таблица на параметрите на спецификацията RC03 (може да се произвеждат продукти от всякакъв размер в таблицата за спецификации)) | |||||||
| D F8 | D H9 | L+0.2 | SМакс | ZМин | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| ЗАБЕЛЕЖКА: 1. За налягане> 60MPa, площта на корена на уплътнението използва толеранс на прилягане на H8/F8, а ултра-високото налягане на уплътнението <0,05. | |||||||
| 2. Моля, консултирайте се с нашата компания, когато трябва да се използва структура на затворен жлеб. | |||||||

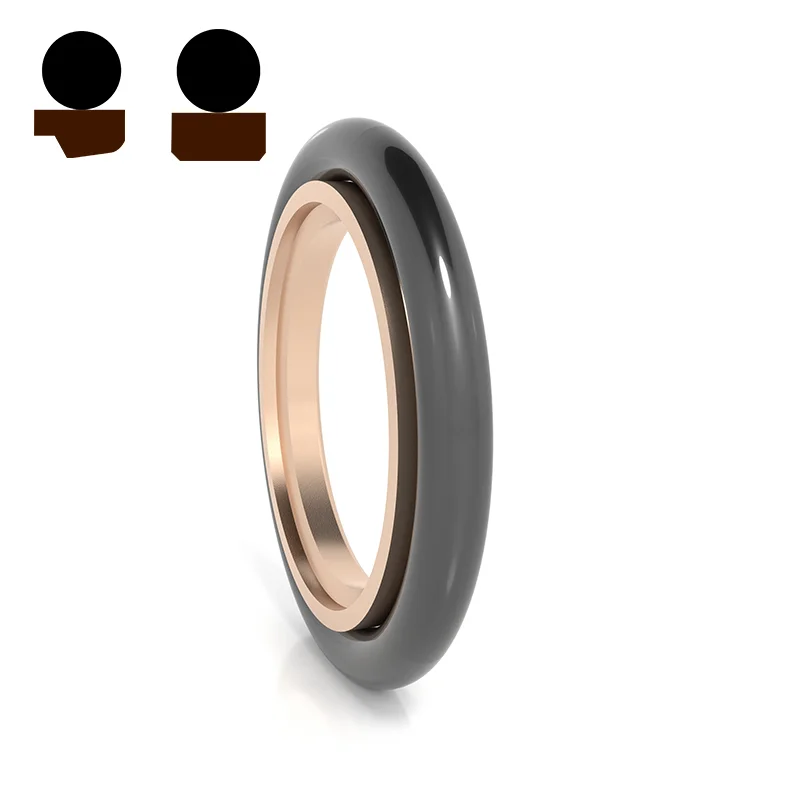

| 4.1 Спецификации на RC06 (могат да се произвеждат продукти от всякакъв размер в таблицата за спецификации) | ||||||||||
| D F8 Стандартен тип RC06 |
D F8 Лек товар RC06-Q |
D F8 Тежък товар RC06-Z |
D H9 | L+0.2 | L1 | RМакс | SМакс | ZМин | d0 | |
| <20MPA | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Забележка: 1. За диаметър на вала ≤70mm се препоръчва да се използва отворен жлеб. За инсталирането на интегрални (затворени) уплътнения на жлеб, моля, вижте Ръководството за инсталиране. | ||||||||||
| 2. За налягане> 40MPa, кореновата площ на уплътнението използва толеранс на прилягане на H8/F8. | ||||||||||

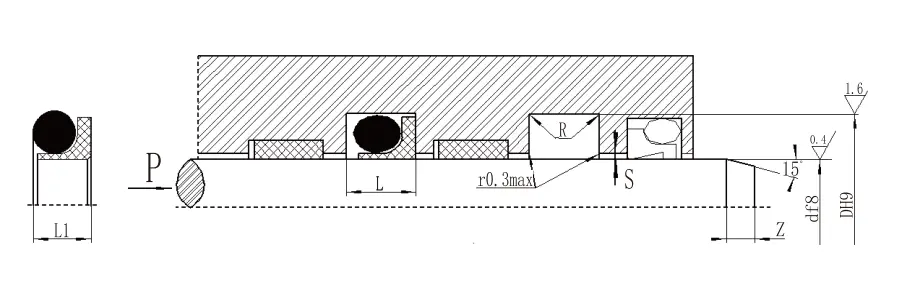

| 4.1 Спецификации на RC08 (могат да бъдат произведени продукти от всякакъв размер в таблицата за спецификации)) | ||||||||||
| Стандартен тип DF8 RC08 | Лек товар DF8 RC08-Q | Тежки товари DF8 RC08-Z | Диаметър на жлеба D H9 | Ширина на жлеба L+0,2 |
Височина на уплътнението L1 | Заоблени ъгли rМакс | Радиален клирънс sМакс | Chamfer ZМин |
Диаметрия на тел на пръстена г0 | |
| <20MPA | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Забележка: 1. Моля, консултирайте се с нашата компания, когато се изисква затворен жлеб. | ||||||||||
| 2. Налягане> 60MPa, корен H8/F8 съвпадащ толеранс, ултра-високо налягане на уплътнението <0,05. | ||||||||||
