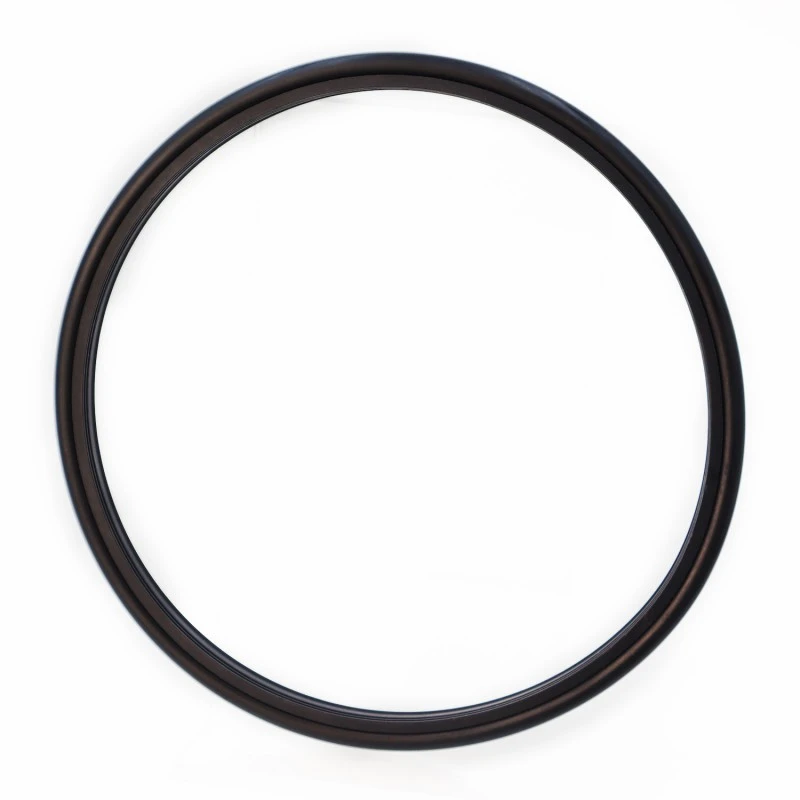

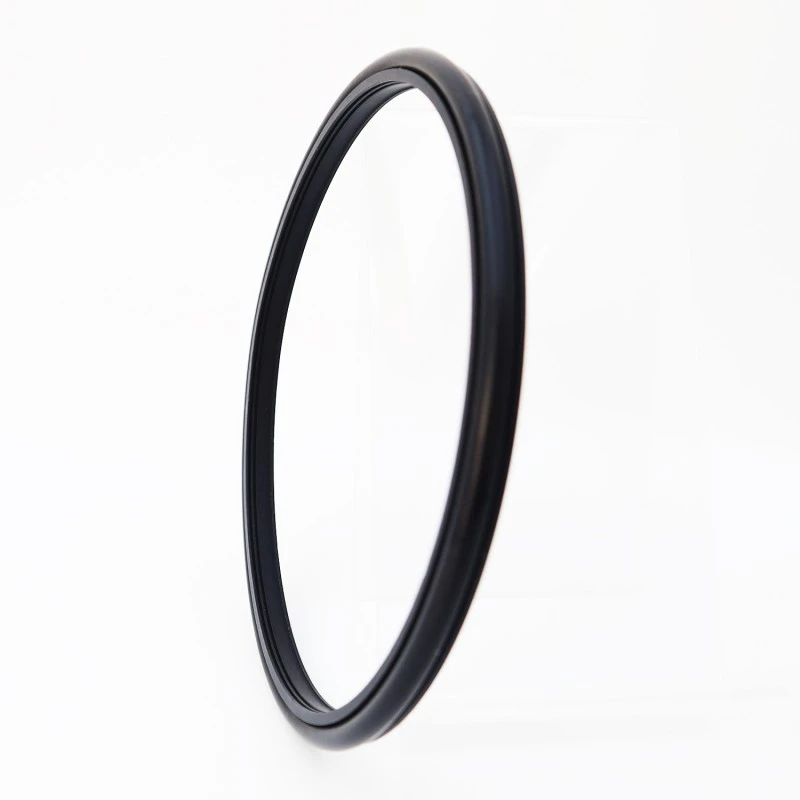

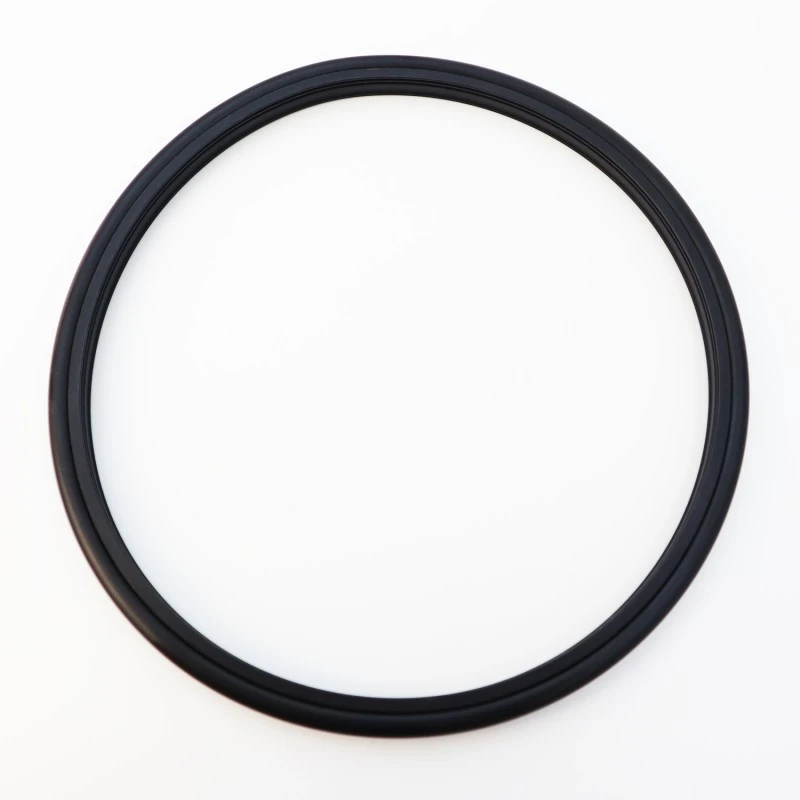

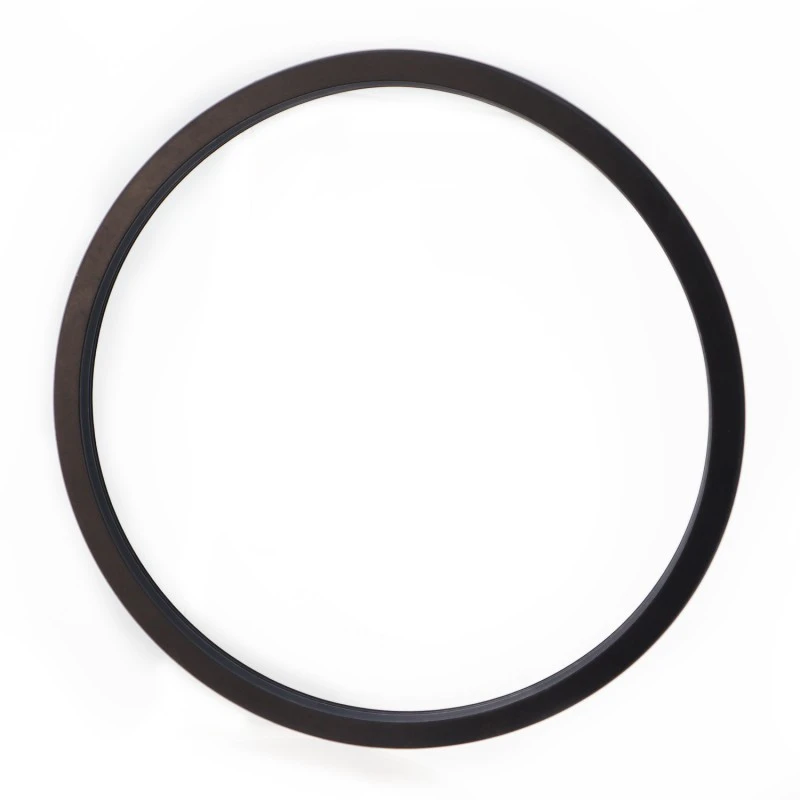

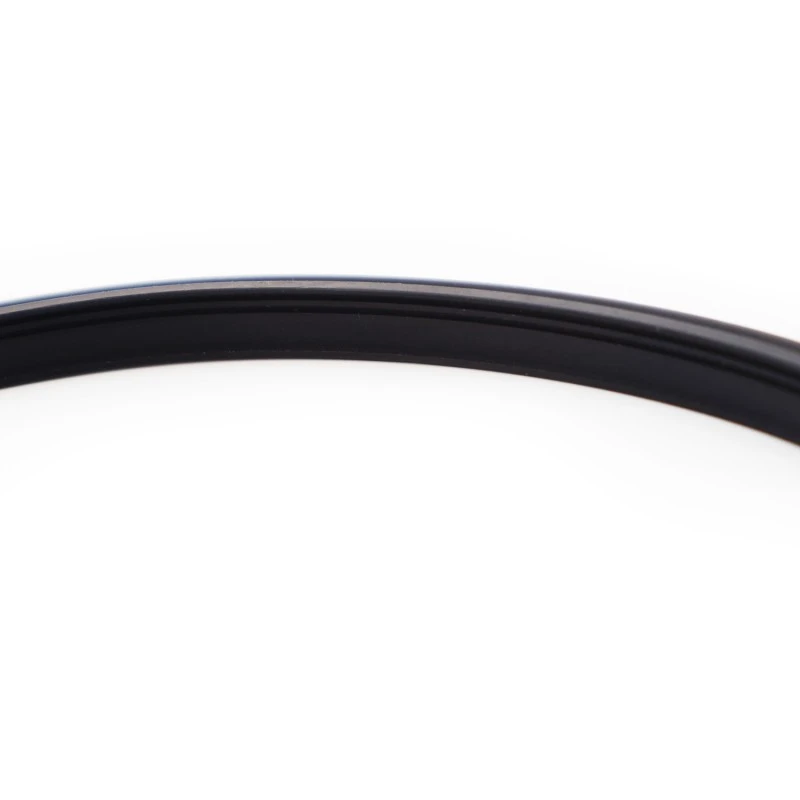

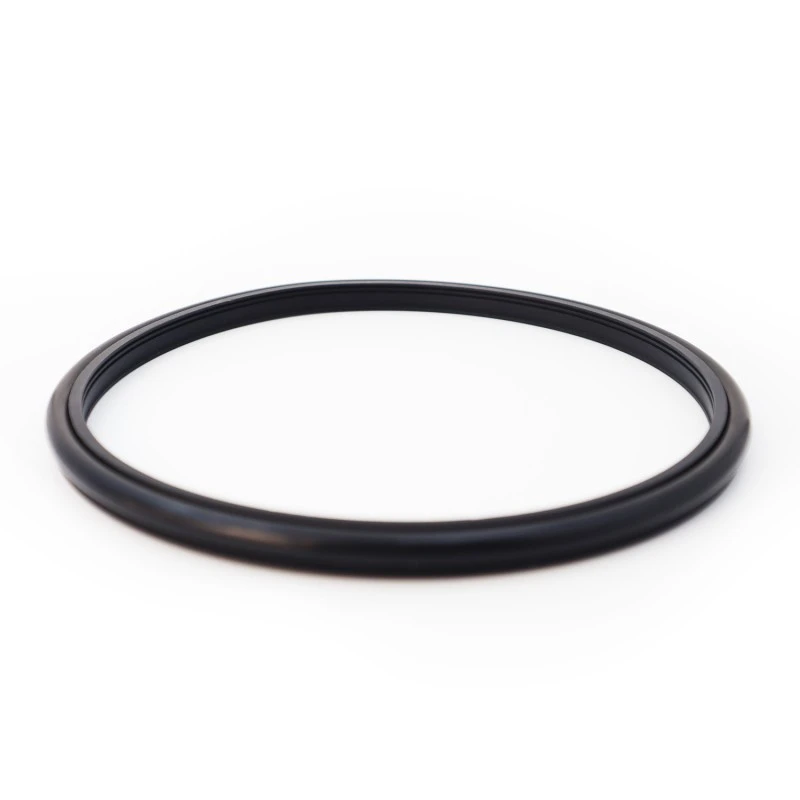

Уплътнение на вал за циментова суспензия под високо налягане: дълъг живот, ниско триене, отлично уплътняване, компактен дизайн и лесен монтаж, използване и поддръжка. Неговият специален уплътняващ ръб и дизайн с оптимизирана дебелина осигуряват добро уплътняване дори в сурови среди като циментова суспензия. Когато се използва за уплътняване на подобни на кал среди, препоръчваме смазване с грес между две (или повече) уплътнения.
Приложими работни условия (граничните стойности не трябва да се появяват едновременно)
|
Налягане/MPa |
Температура / °C |
Скорост / m/s |
Среден |
|
|
Възвратно-постъпателно движение |
Ротационно движение |
|||
|
≤100 |
-35~+100 (със съответстващи NBR О-пръстени) |
≤6 |
≤2 |
Вода, кал, суров нефт, хидравлично масло, емулсия |
|
-20~+200 (със съответстващ О-пръстен FKM) |
||||
Когато срещнете някакви въпроси или спешни случаи по време на използването на вашите продукти, можете да се свържете с Ruichen по всяко време. Ние предоставяме 7 x 24 часа гореща линия за технически консултации за справяне с спешни технически проблеми.
В случай на изтичане на уплътнение, необичайно износване или каквато и да е неизправност, нашият екип за техническа поддръжка ще започне незабавно процеса на отговор с телефонно обаждане или имейл. Можем да ви предоставим предварителна преценка и решения чрез дистанционна видео диагностика, анализ на изображения и други методи. За сложни проблеми обещаваме да дадем предварителен доклад за анализ в рамките на 48 часа и, ако е необходимо, да изпратим инженери на сайта, за да осигурят техническа поддръжка и съвместно да проучим проблема с вас, докато проблемът бъде напълно решен.
Избор на материал
1. Подходящите материали за О-пръстен включват: R01 нитрил-бутадиен каучук (NBR), R02 флуорокаучук (FKM) и др.
2. Материали за уплътнителен пръстен: Стандартен материал PTFE4, други незадължителни материали включват PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 и др.
Пример за поръчка
Модел за поръчка RC2061-80*91.7*7.6-PTFE4-R01 Модел - Диаметър на вала * Диаметър на канала * Ширина на канала - Код на материала

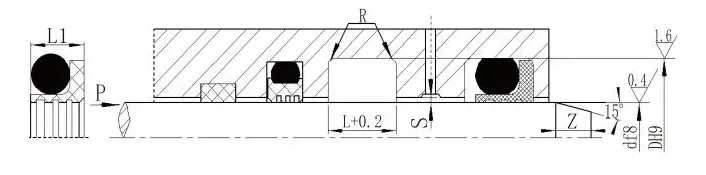

(a) Отворена структура
б) Затворена структура
Спецификации (наличен е всеки размер в посочения диапазон)
|
Диапазон на диаметъра на вала Стандартен тип d f8 RC2061 |
Диапазон на диаметъра на вала Тежък тип натоварване d f8 RC2061-Z |
Диаметър на канала DH9 |
Ширина на канала L+0,2 |
Ширина на уплътнението L1 |
Заоблени ъгли Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на проводника на О-пръстена |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Забележка: 1. За диаметри на вала ≤ 30 mm се препоръчва конструкция с отворен канал.
2. Когато се използва за ротационни уплътнения, се препоръчва повърхностна твърдост от HRC ≥ 58 за въртящия се вал.
3. За налягания, по-големи от 30MPa, се препоръчва монтаж H8/8 за екструзионната междина.
