Ръководство за уплътняване на високо налягане

Нашият елемент за уплътняване на високо налягане има богато разнообразие от видове.

Поддържаният пръстен е важен основен компонент на хидравличния цилиндър. Ruichen Seal успешно е разработил фенолен пръстен за поддръжка на плат (колан), за да се съобрази с развитието на международен плъзгащ се пръстен, комбиниран печат и мека структура на поддръжката. След години практика качеството надвишава това на подобни чуждестранни продукти и е добре прието от потребителите. Таблицата за изпълнение може да се използва за справка.

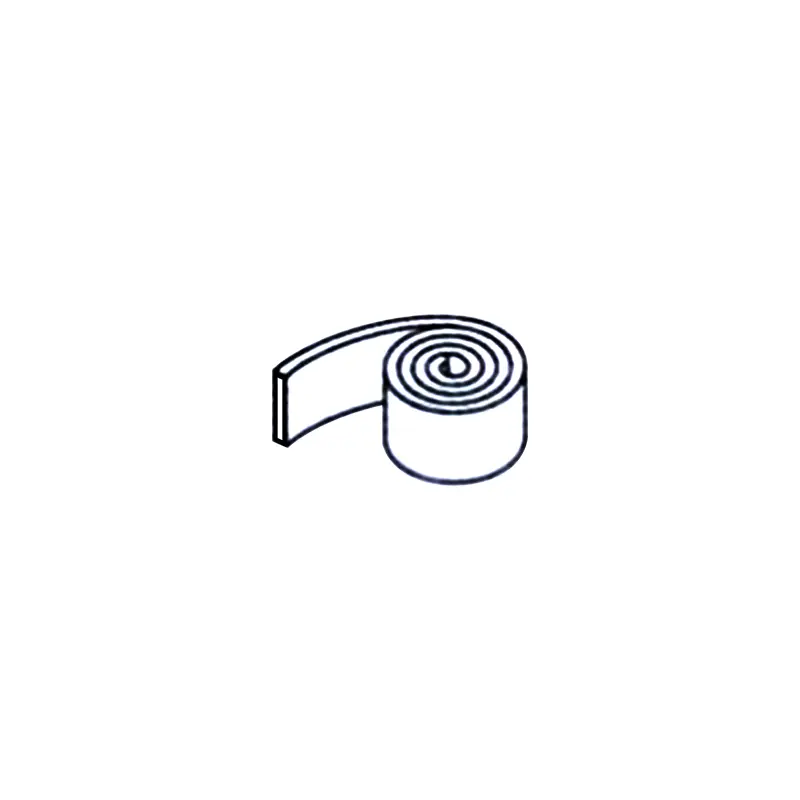

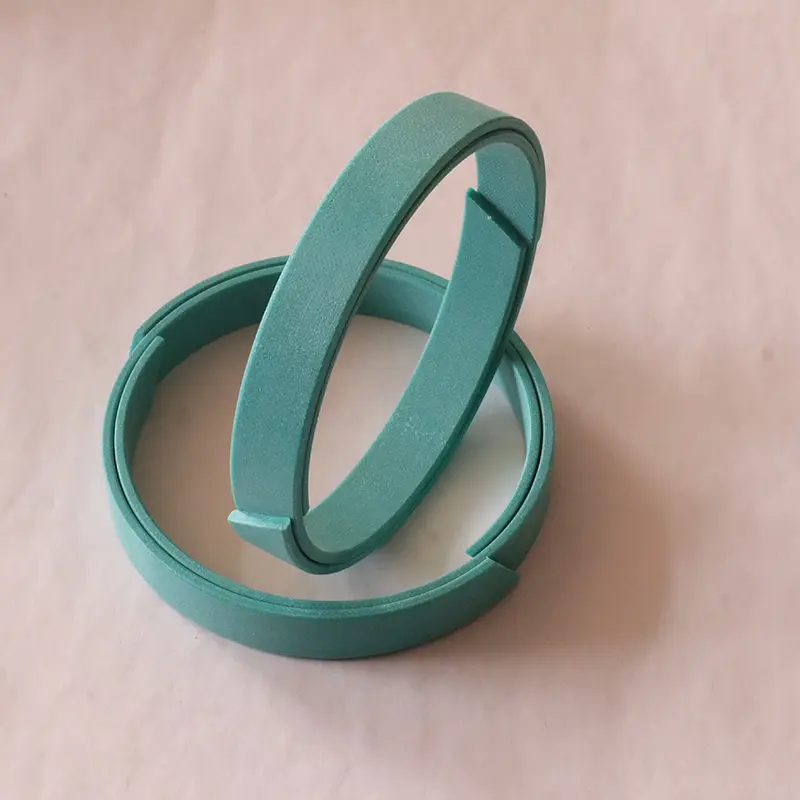

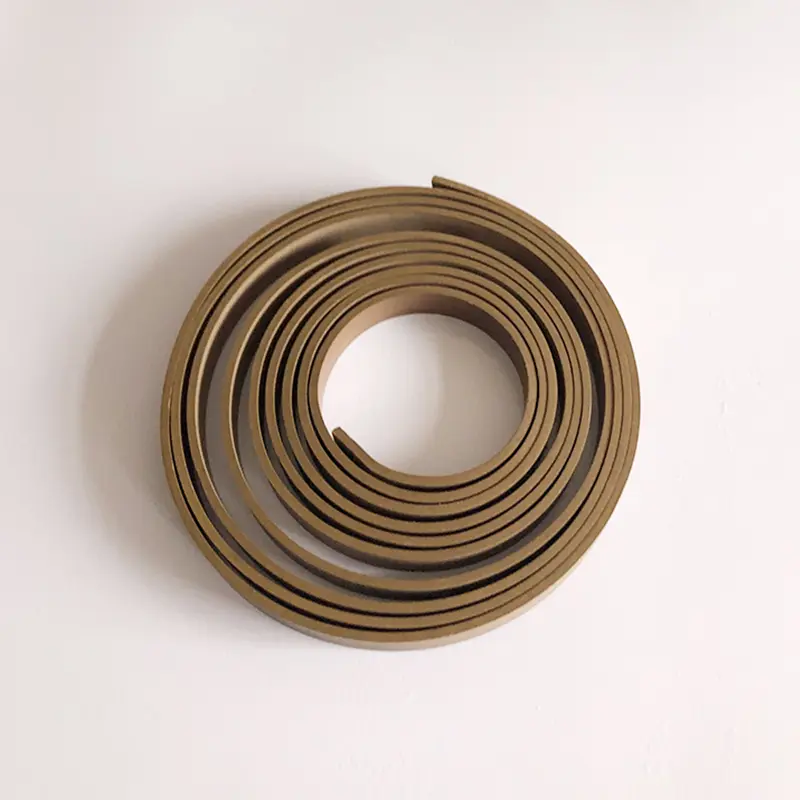

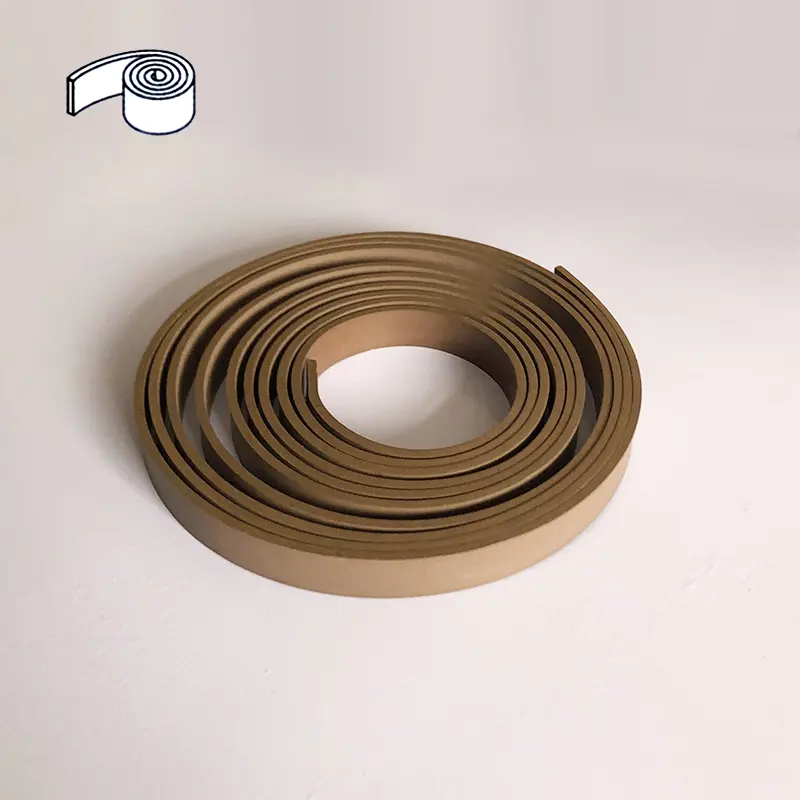

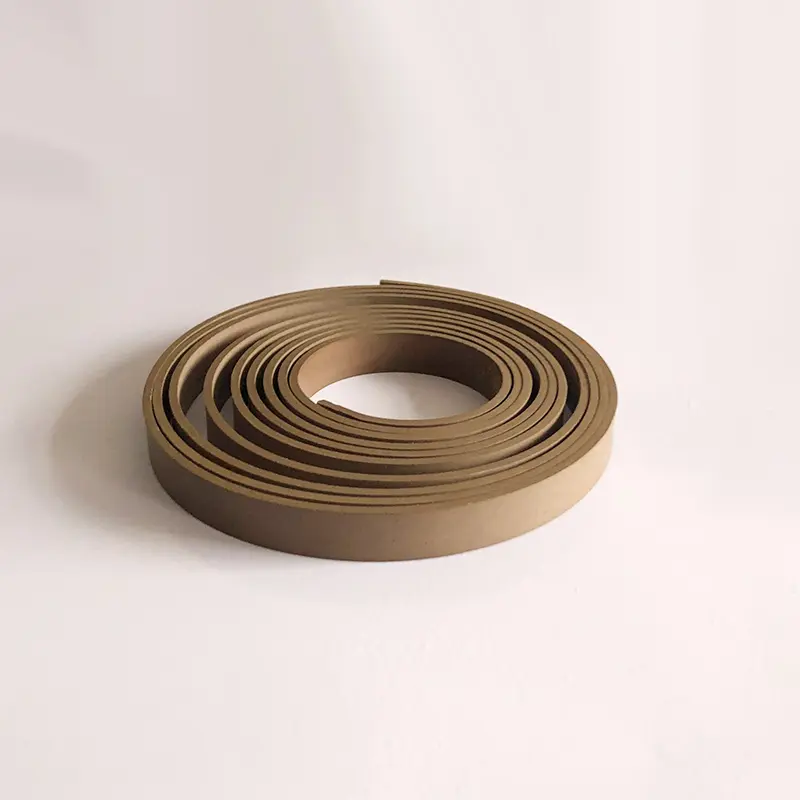

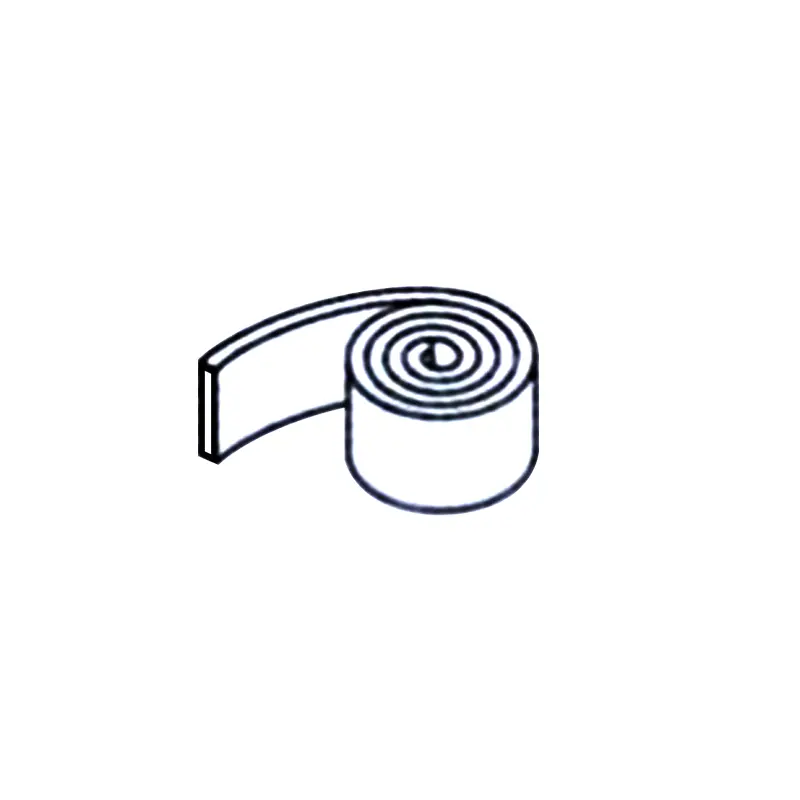

По отношение на водещия колан, RC1081 подсилен политетраетилен водач с водещ колан добавя бронзов прах към PTFE и др., С високо натоварване, ниско износване, ниско триене и без пълзящи характеристики; RC1082 Платно подсилен фенолен ремък възприема материал, подсилен от фенолен плат, а радиалният му натоварващ капацитет е по-добър от този на PTFE пътеводител. И двете се доставят в ролки, които са лесни за рязане и инсталиране и могат да избегнат контакт с метали. RCS и RCT пътеводител се използват съответно за бутален прът и бутало.

Устойчивите на износване пръстени имат функция от точното ръководство на буталото или буталото в хидравличния цилиндър и абсорбиращата радиална сила, което може да предотврати контакт с метал. В сравнение с пръстените за износване на метали, неметалните износни пръстени имат предимствата на устойчивостта на износване, избягвайки контакт с метал, потискане на вибрациите, което позволява по-голям радиален хлабина, прости канали и лесна инсталация и ниски разходи за поддръжка. Те се използват широко. Сред тях се предлагат платни фенолни и PTFE направлявани пръстени за рязане на място и готови за употреба типове.

По отношение на ръководните ръкави, GFAI се използва за бутални пръти, с поддържащи, ръководни и прахоустойчиви функции; GFI се използва и за бутални пръти, играеща поддържаща и водеща роля; GFA се използва за бутала, осигурявайки поддържане и ръководство. Тези продукти помагат на хидравличните цилиндри да работят стабилно във всички аспекти.

Характеристики и приложения на продукта:

Пример за поръчка:

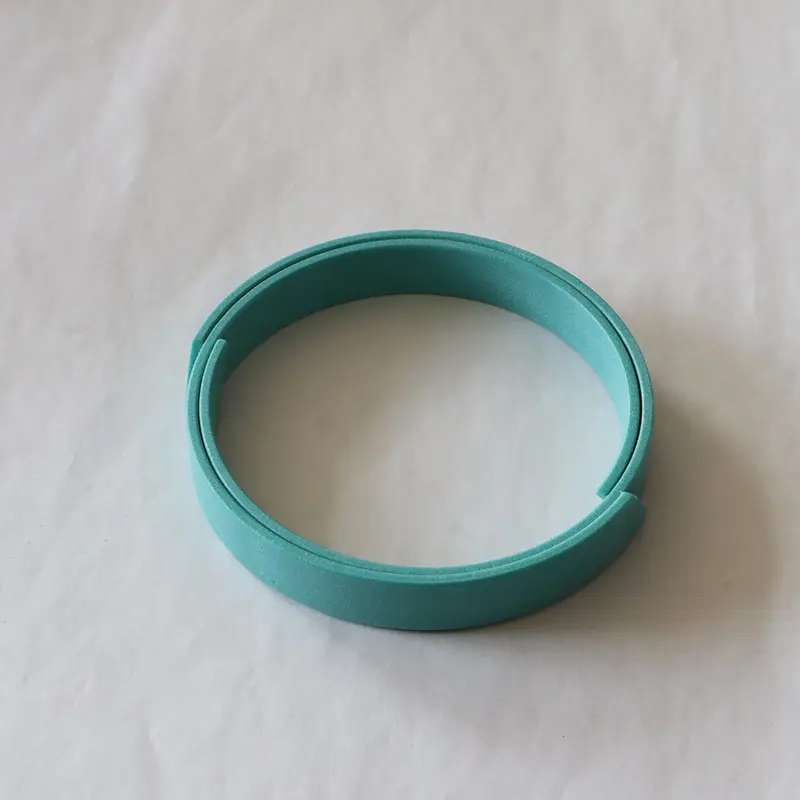

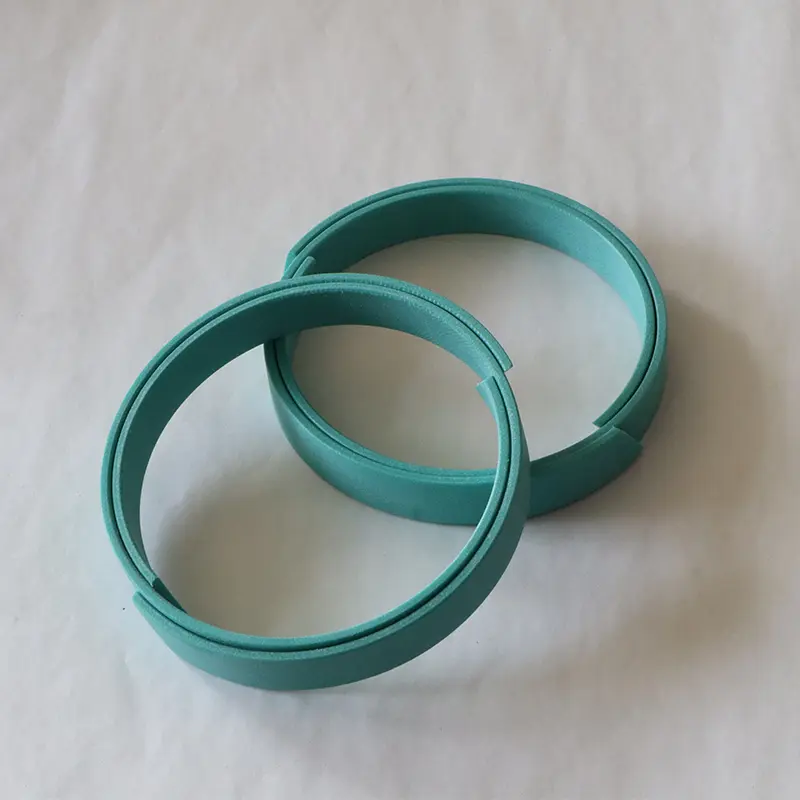

Пример за поръчка на касета PTFE Ръководство RC1081-9.7x2.5

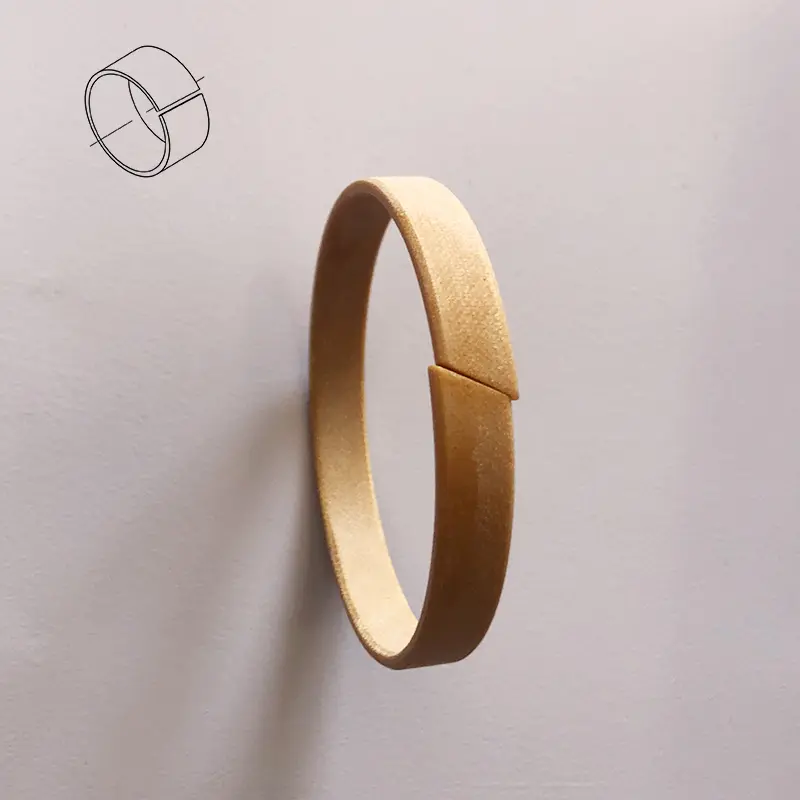

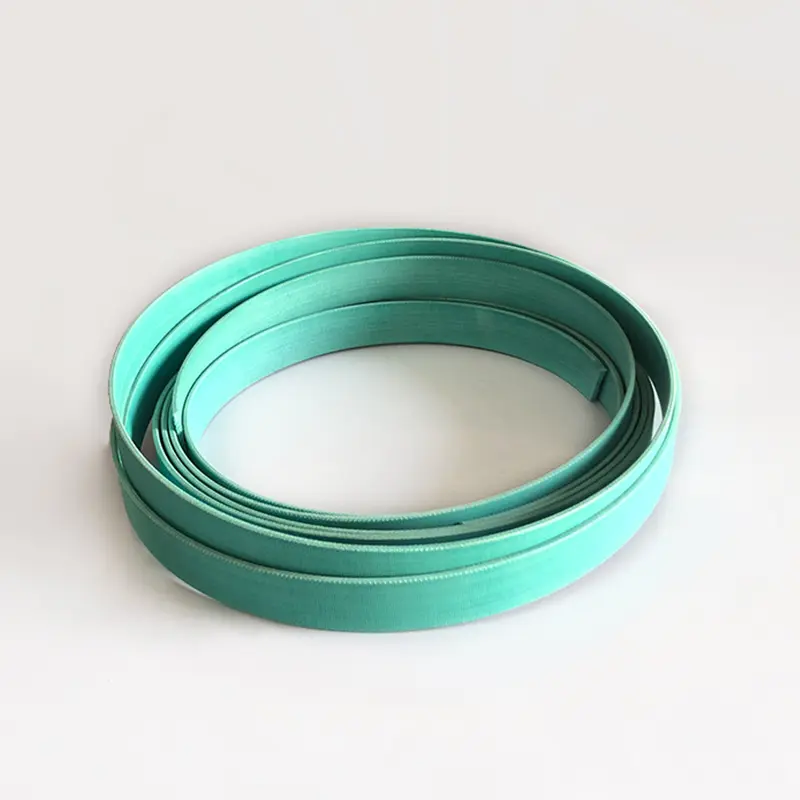

Пример за поръчка на касета с фенолен плат RC1082-9.7x2.5

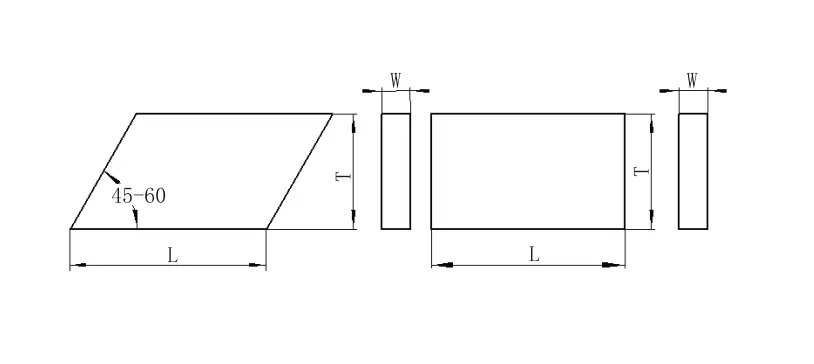

Изчисляване на дължината на рязане

За вал: l = 3.1 (d+w) за дупка: l = 3.1 (d-w)

L --- Дължина на пръстена D --- Диаметър на вала D --- Диаметър на отвора w --- дебелина на пръстена z --- Изрязан просвет

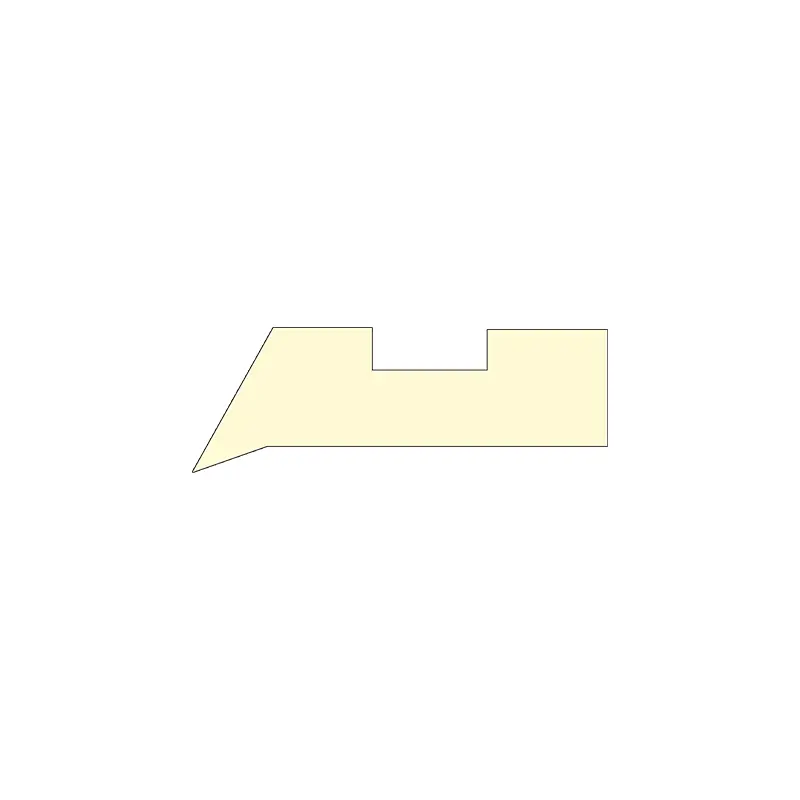

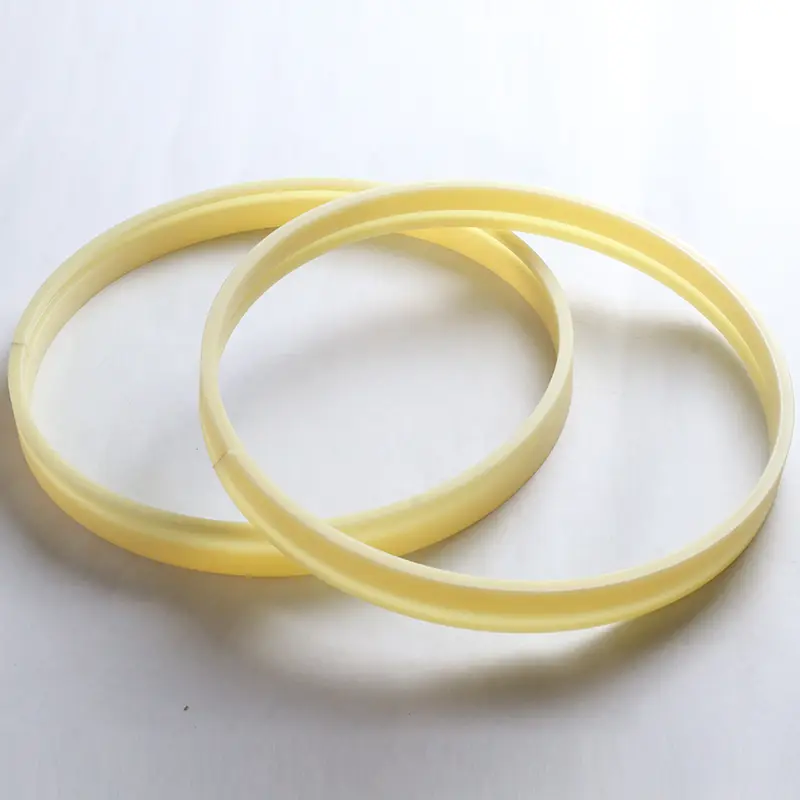

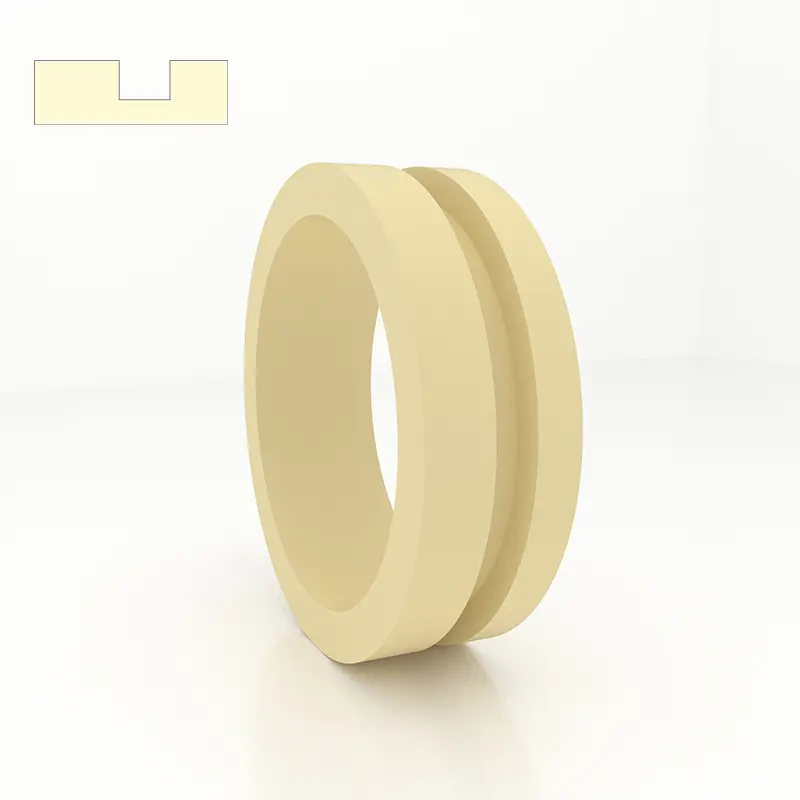

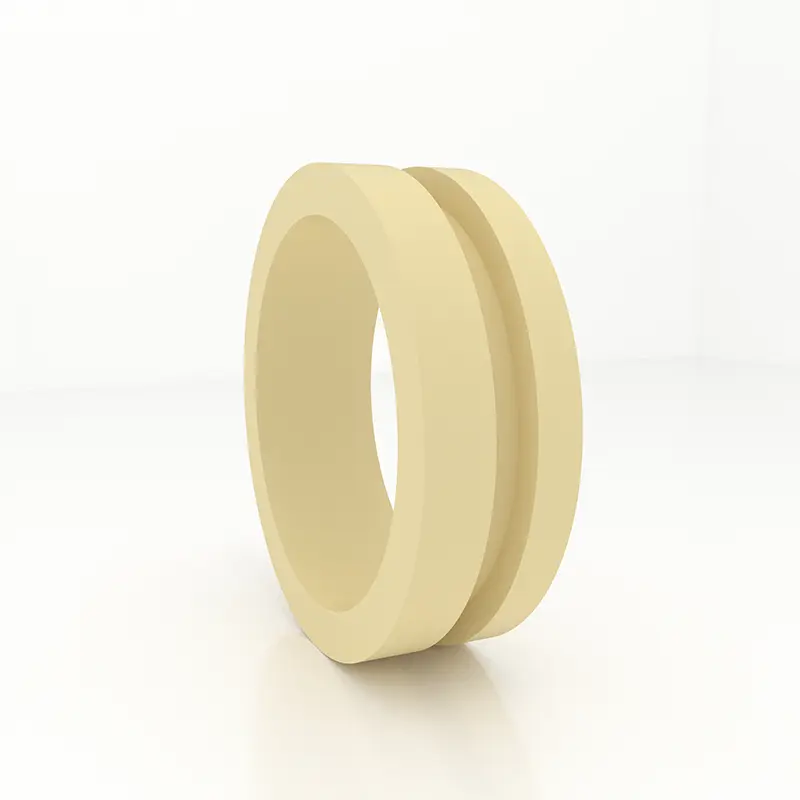

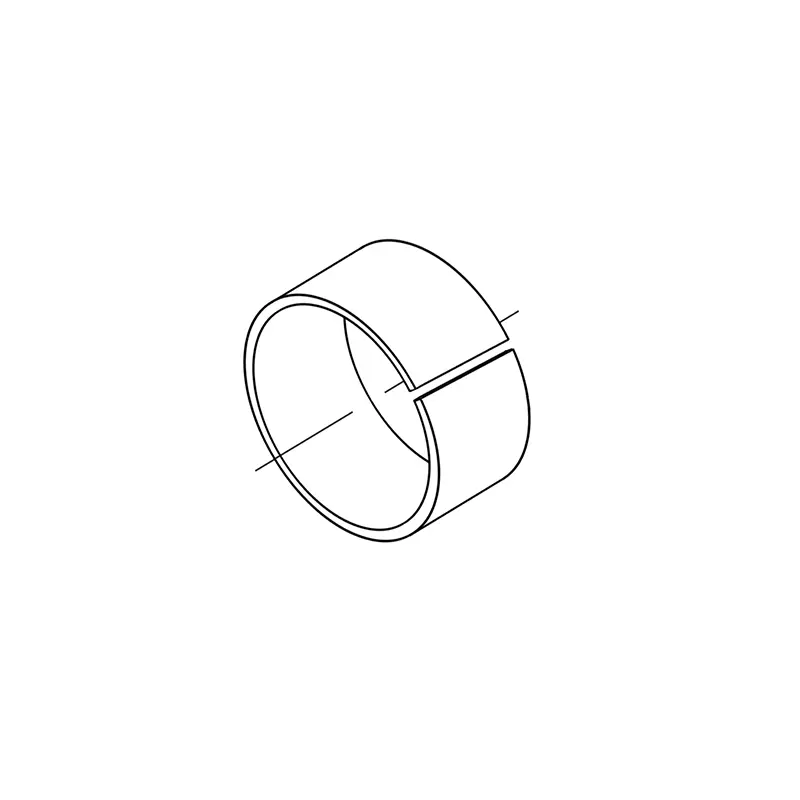

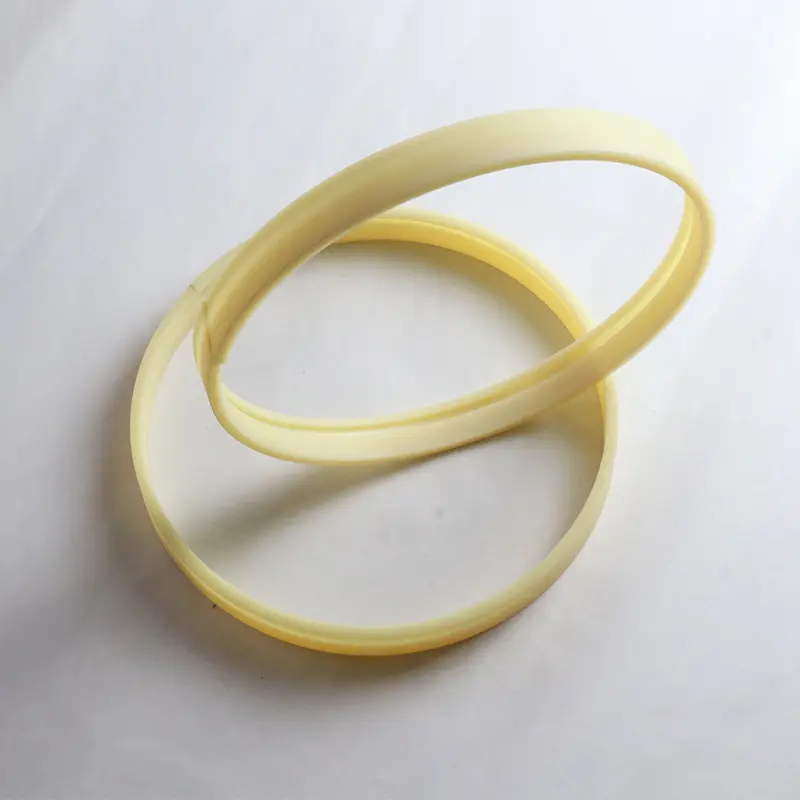

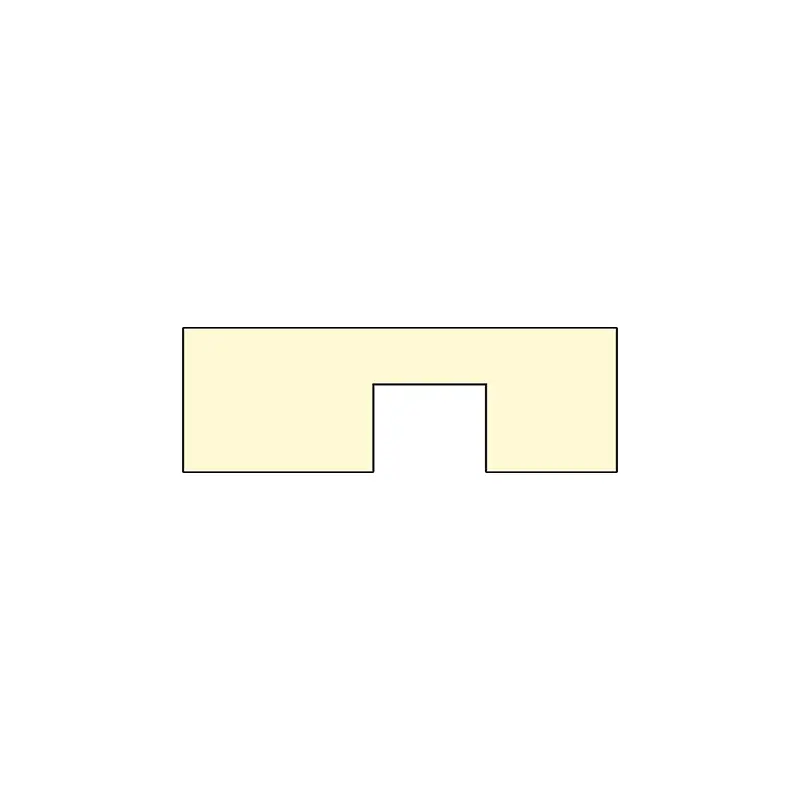

Ръководство за ръкав GFAI

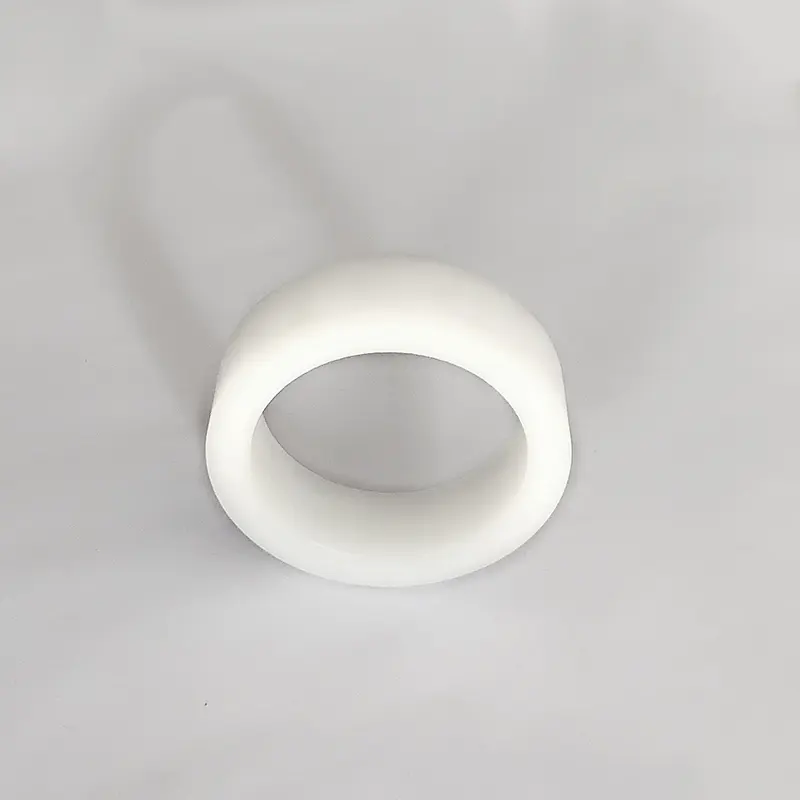

1. Производителност и употреба: Ръководството GFAI GFAI е водещ ръкав за бутален прът, който поддържа и ръководи буталната пръчка и има прахообразна функция.

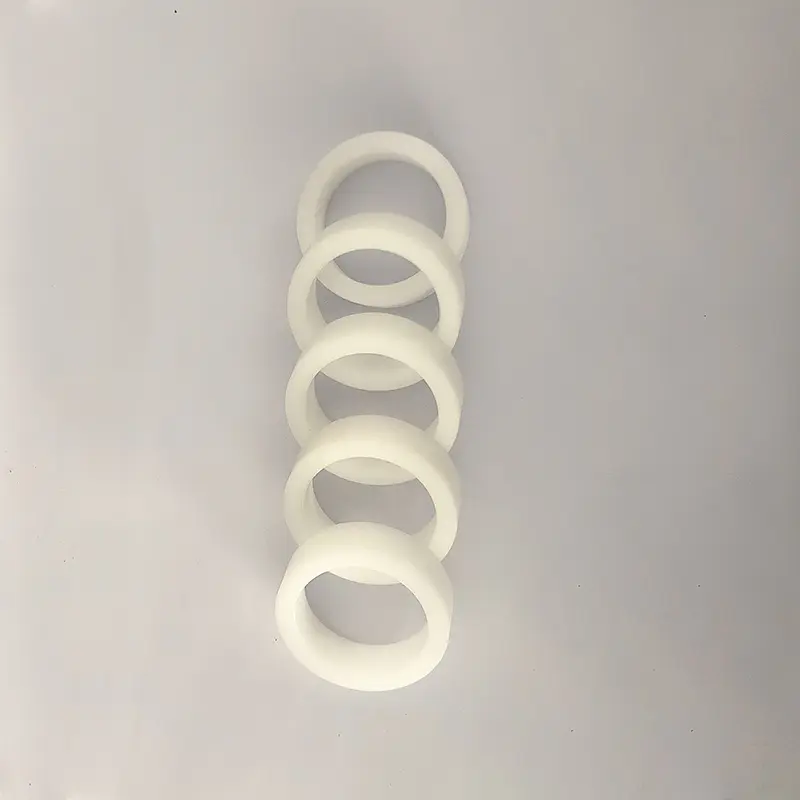

2. Материал: Найлон PA, полиоксиметилен POM и Polytetrafluoroethylene PTFE.

3. Условия на труд: Работна температура: -55 ～+225 ℃ (PTFE се използва над 120 ℃).

4. Стандарт за дизайн: Когато проектирате и избирате, вижте серията FAI на компанията FAI.

5. Метод на маркиране и поръчка: Ръководство GFAI е маркиран с номер на поръчка, пример: GFAI-0600PTFE

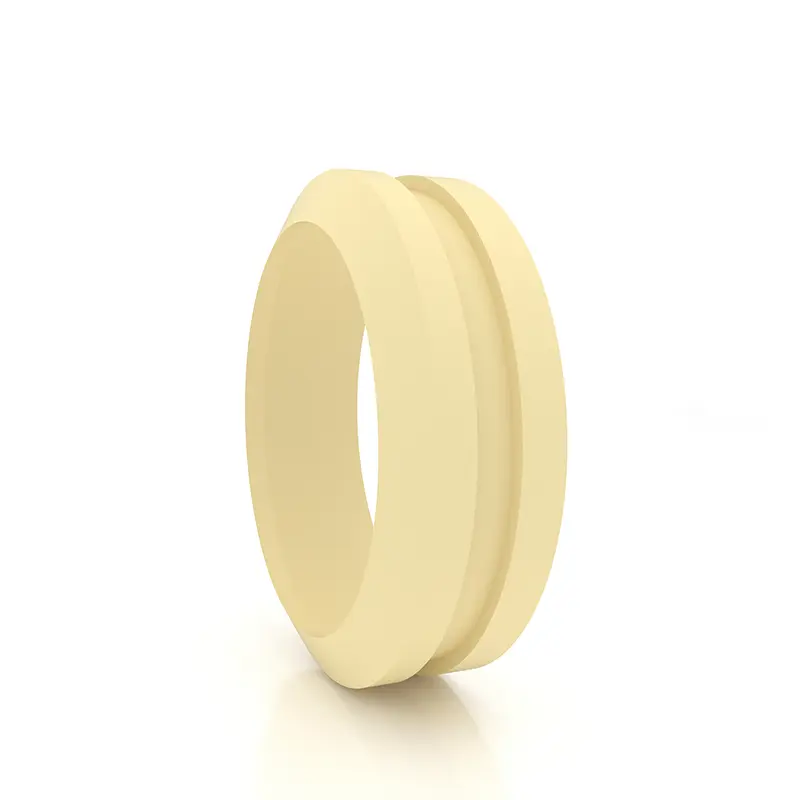

Ръководство GFI GFI

1. Производителност и употреба: Ръководството GFI GFI е водещ ръкав за бутален прът, който поддържа и ръководи буталната пръчка.

2. Материал: Найлон PA, полиоксиметилен POM и Polytetrafluoroethylene PTFE.

3. Условия на труд: Работна температура: -55 ~+255 ℃ (PTFE се използва над 120 ℃)

4. Стандарт за дизайн: Когато проектирате и избирате, вижте серията FI на Hunger.

5. Метод на маркиране и поръчка: Ръководство GFI е маркиран с номер на поръчка, пример: GFI-0360PA

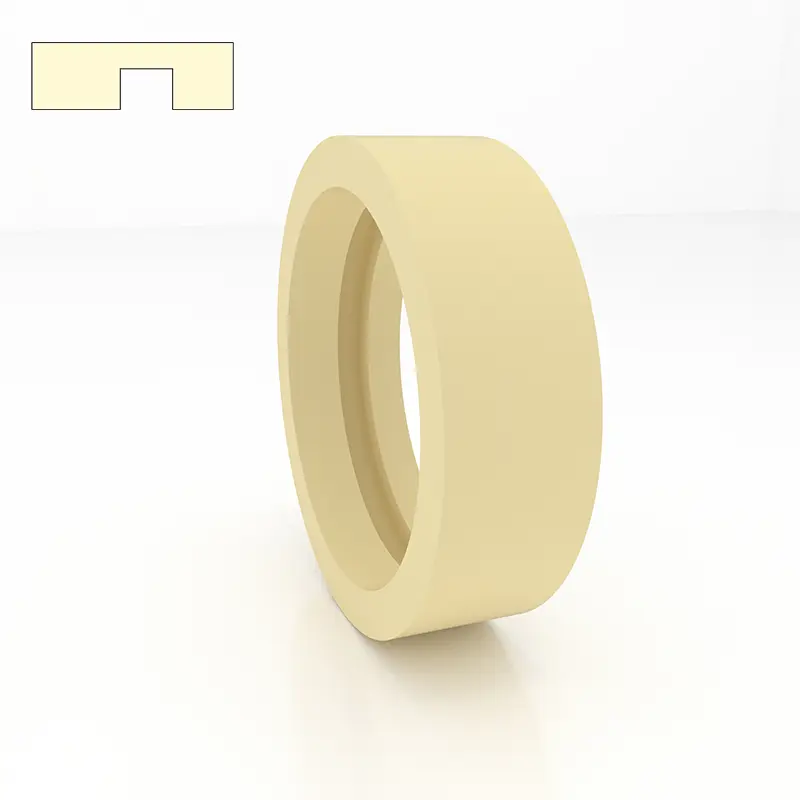

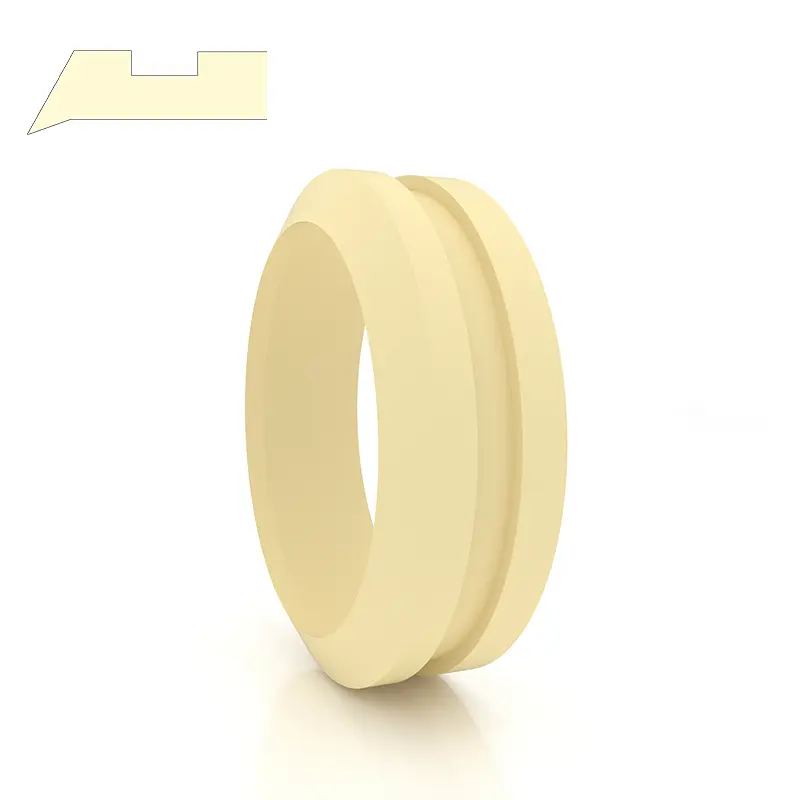

Ръководство за ръкав GFA

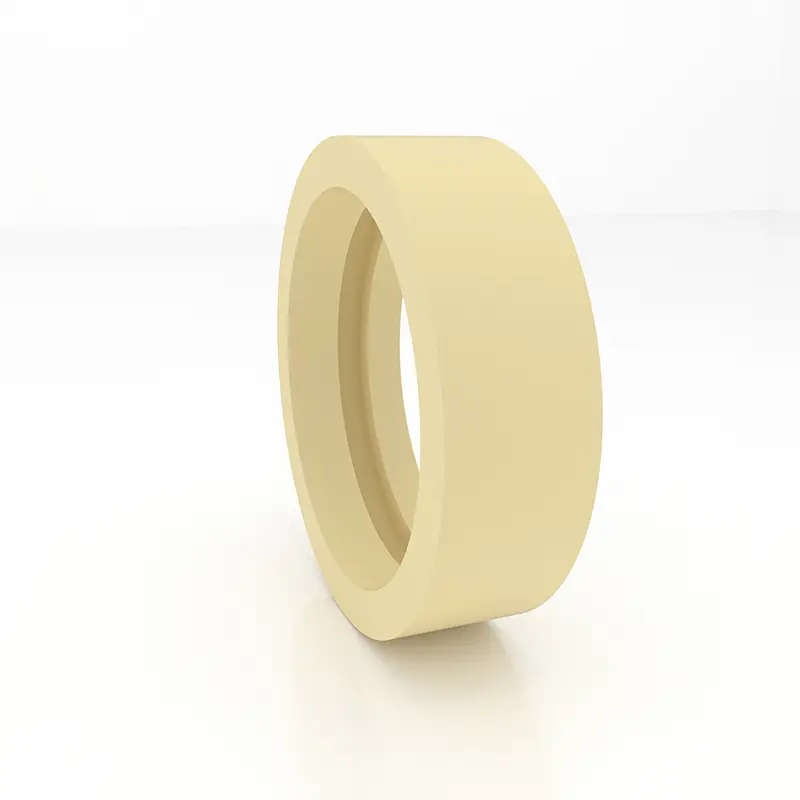

1. Производителност и употреба: Ръководството GFA GFA е водещ ръкав за бутало, който поддържа и ръководи буталото.

2. Материал: Найлон PA, полиоксиметилен POM и Polytetrafluoroethylene PTFE.

3. Условия на труд: Работна температура: -55 ~+255 ℃ (PTFE се използва над 120 ℃)

4. Стандарт за дизайн: Когато проектирате и избирате, вижте серията FA на Hunger.

5. Метод на маркиране и поръчка: Ръководство GFA е маркиран с номер на поръчка, пример: GFA-0560PA

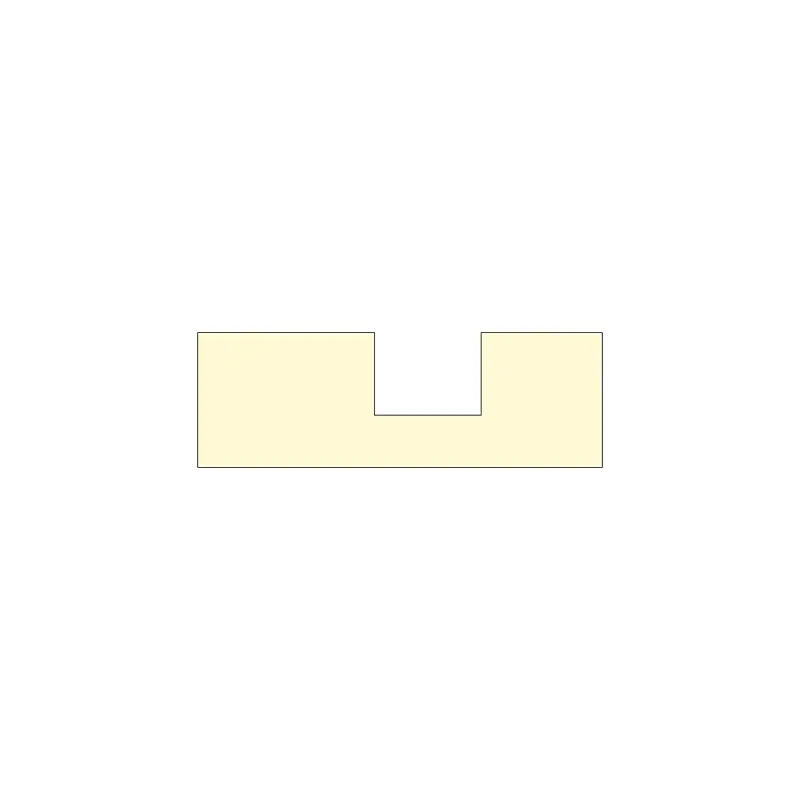

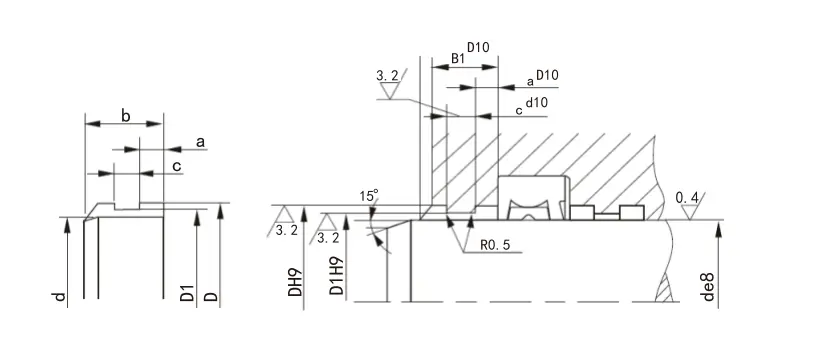

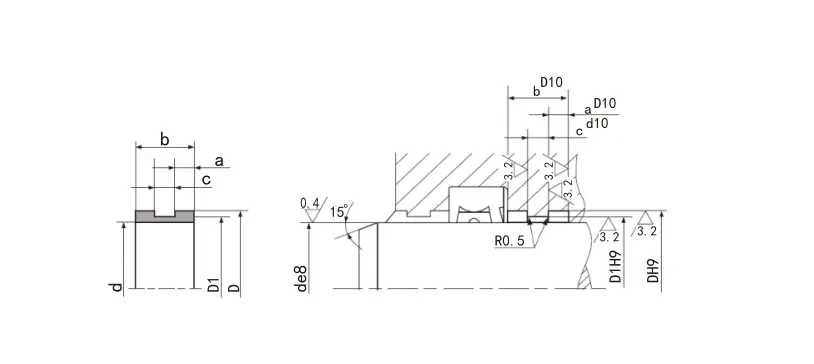

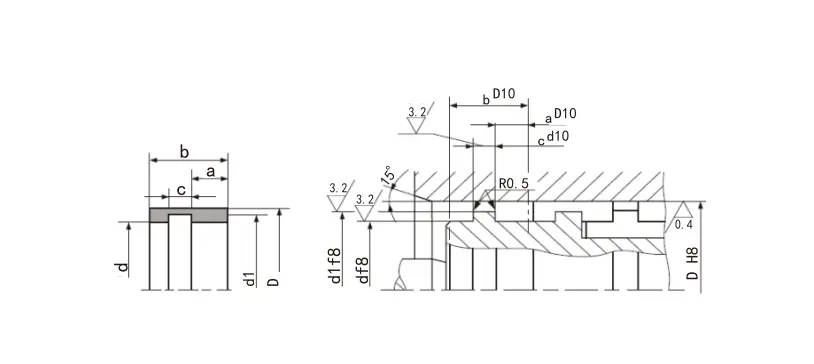

6. Структурно устройство:

Спецификации:

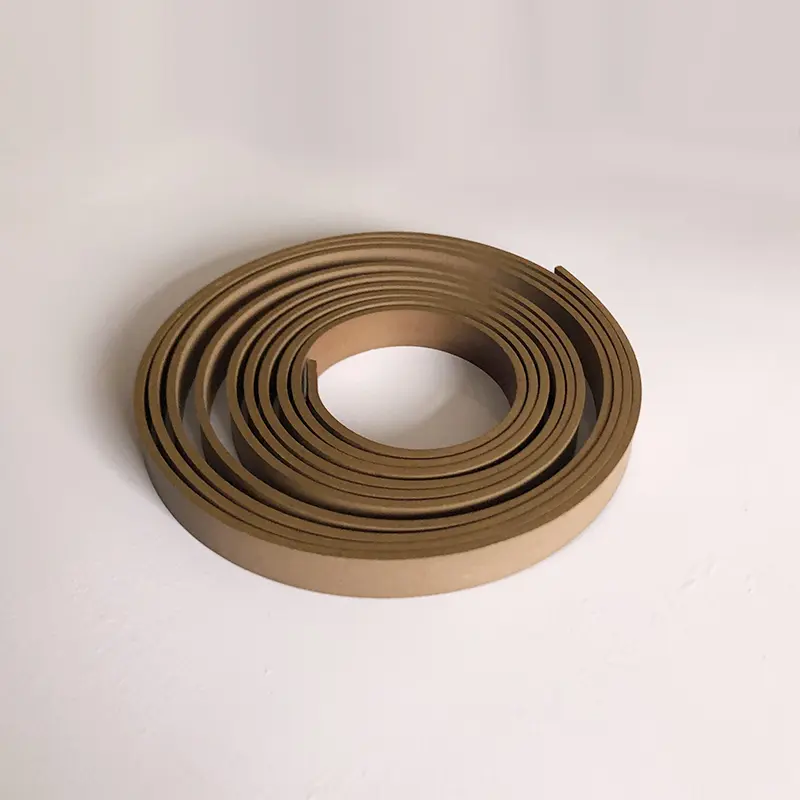

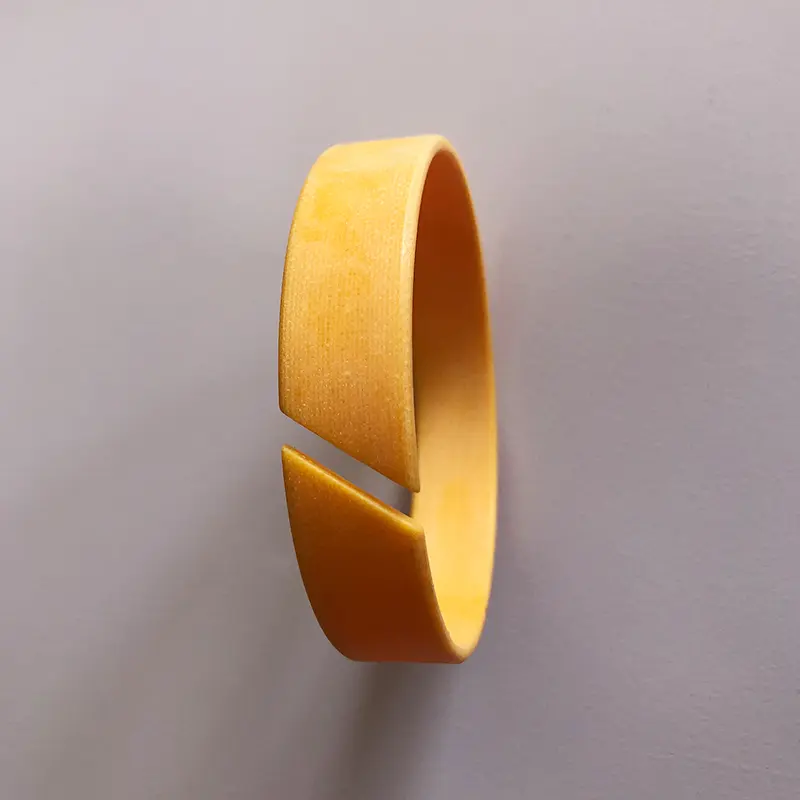

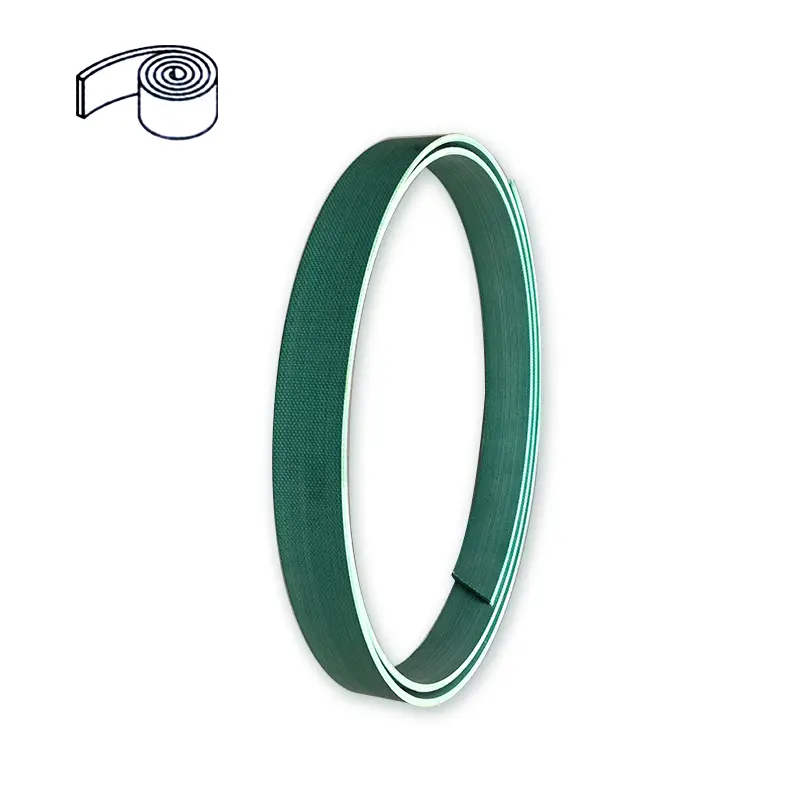

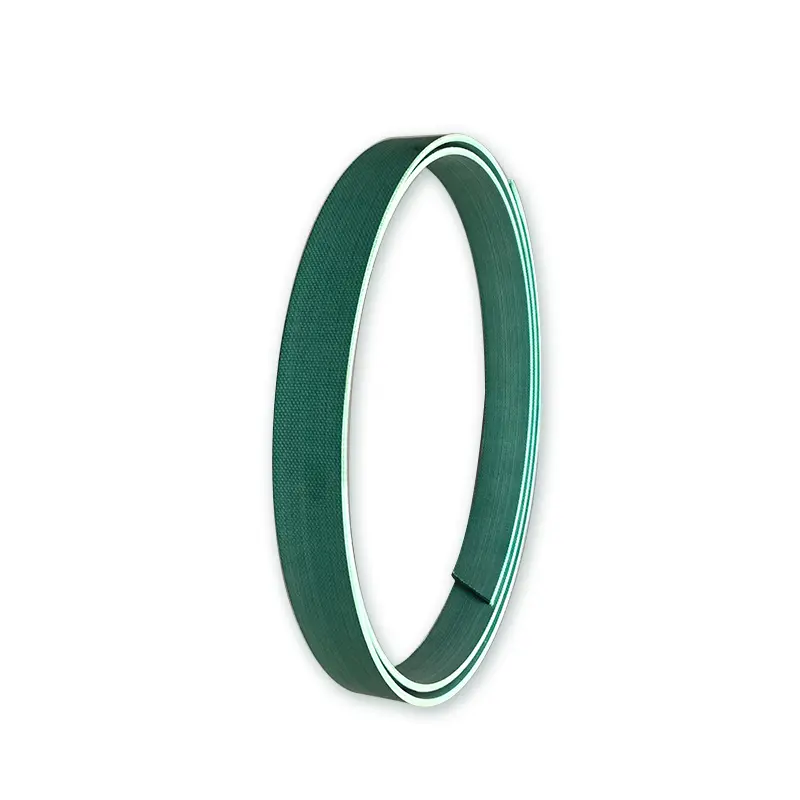

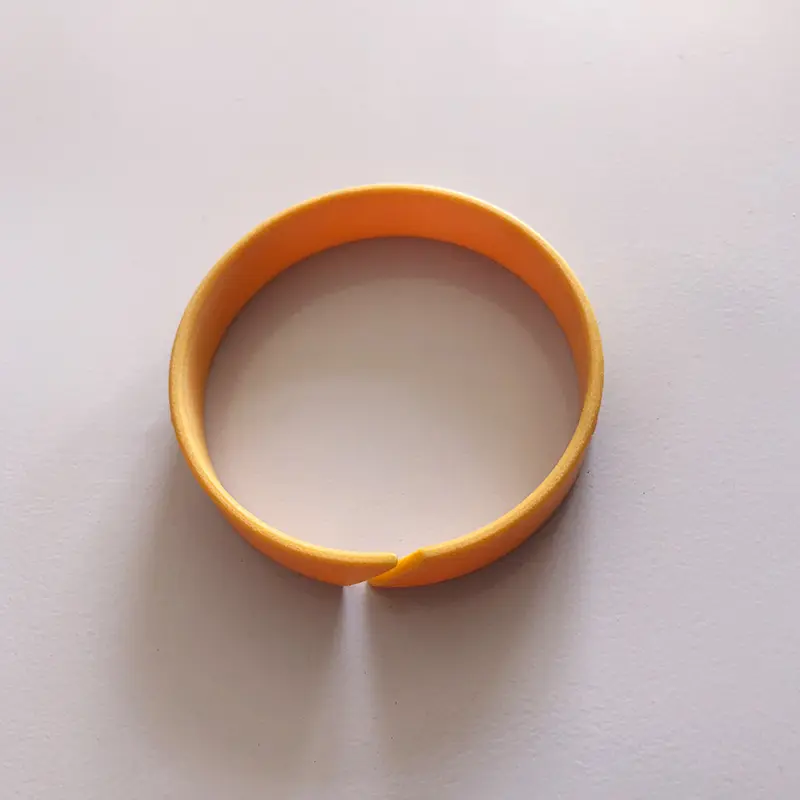

Фенолен пръстен за подсилване на плат (колан)

Поддържащият пръстен е важен основен компонент на хидравличния цилиндър. За да се адаптира към развитието на плъзгащи се пръстени, комбинирани уплътнения и меки лагерни конструкции в света, нашата компания успешно е разработила фенолни пръстени (колани), подсилени със закрепване на плат. Години на действителна употреба показват, че този продукт е достигнал или надвишил нивото на качество на подобни чужди продукти и е бил широко похвален от потребителите. Таблици 1 до 4 са таблиците за производителност на поддръжката на пръстените (коланите), произведени от нашата компания.

Таблица1 Сравнение на физическите свойства на нашия поддържащ пръстен и продуктите Busak+Shamba

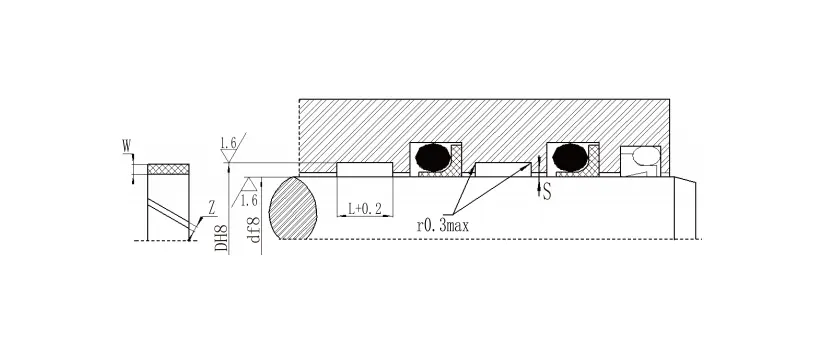

RCS неметален пътеводител за бутален прът

RCT неметален пътеводител за бутало

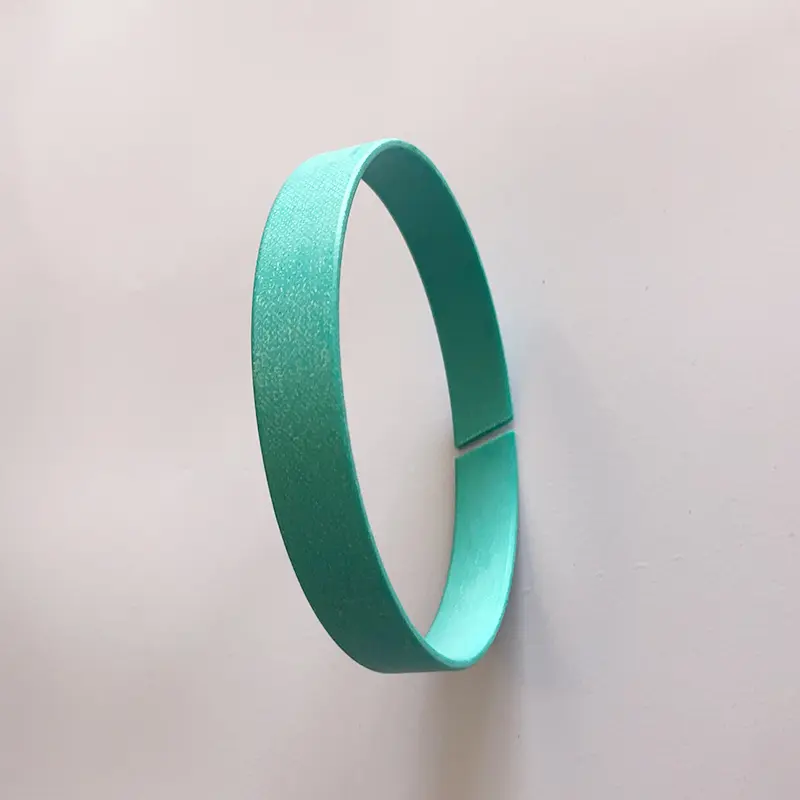

За буталото или буталото, работещо в хидравличния цилиндър, износният пръстен има прецизен ръководен ефект и може да абсорбира радиални сили. В същото време износният пръстен може да предотврати метален контакт на плъзгащи се части в хидравличния цилиндър. В сравнение с пръстените за износване на метали, неметалните пръстени за износване имат много предимства. Сред тях се предлагат платни фенолни и PTFE направлявани пръстени на типа на рязане на място и тип готов за употреба.

1. Добра устойчивост на износване

2. Избягвайте контакт между метал и метал

3. Може да потисне механичната вибрация

4. Поради центриращия ефект на устойчивия на износване пръстен е разрешен голям радиален хлабина

5. Гропът е прост и лесен за инсталиране

6. Ниски разходи за поддръжка въз основа на горните предимства, той се използва широко

Материал:

1. Политетрафлуоретилен PTFE3 (общ материал), PTFE4 (приложимо за среди с нисък вискозитет като вода), PTFE1 (изисквания за ниско триене като пневматика)

2. полиоксиметилен пом или найлонов ПА и неговите модифицирани материали

3. Формалдехидна смола + подсилваща влакна PRIF

Таблица за сравнение на товароносимостта на различни материали (справка)

Спецификация на пръстена за водач на бутални пръти
