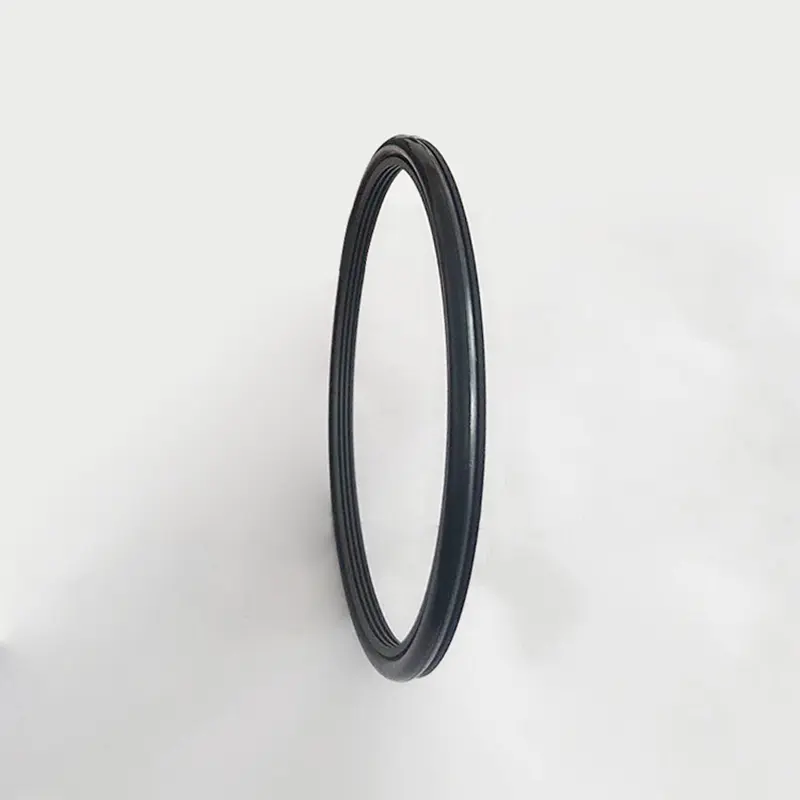

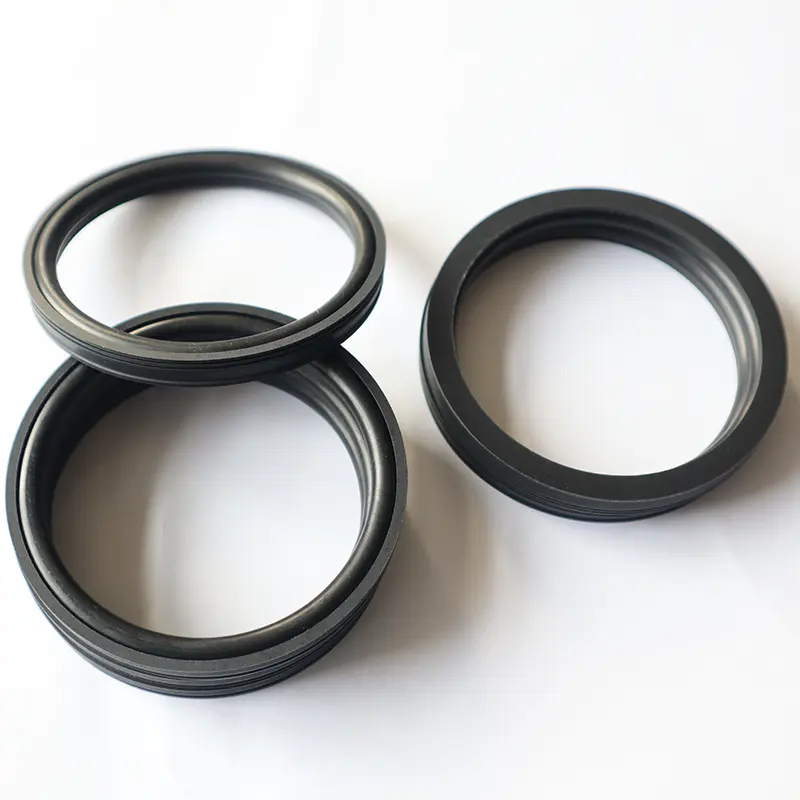

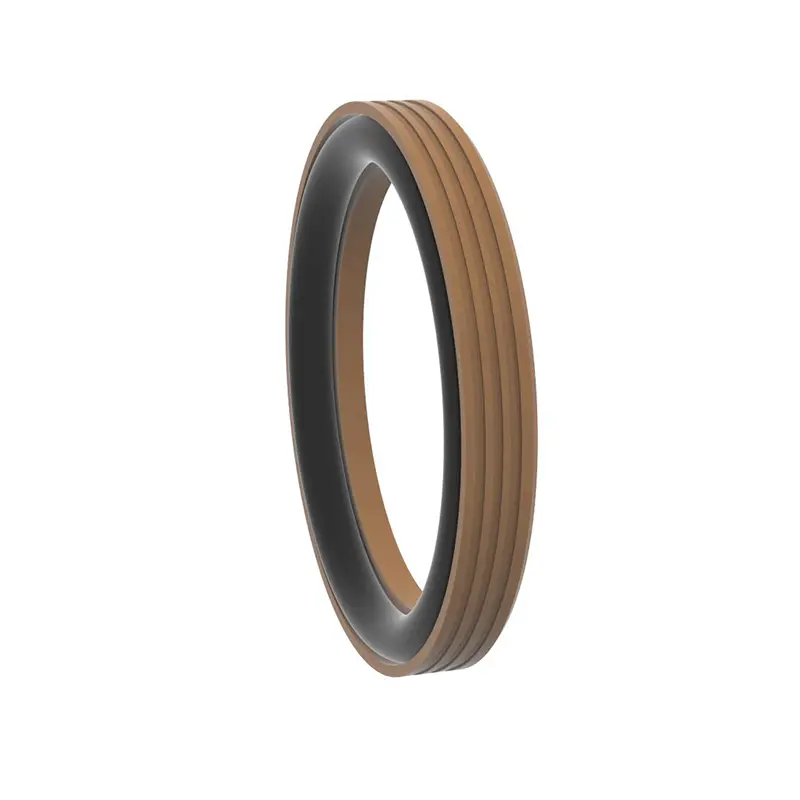

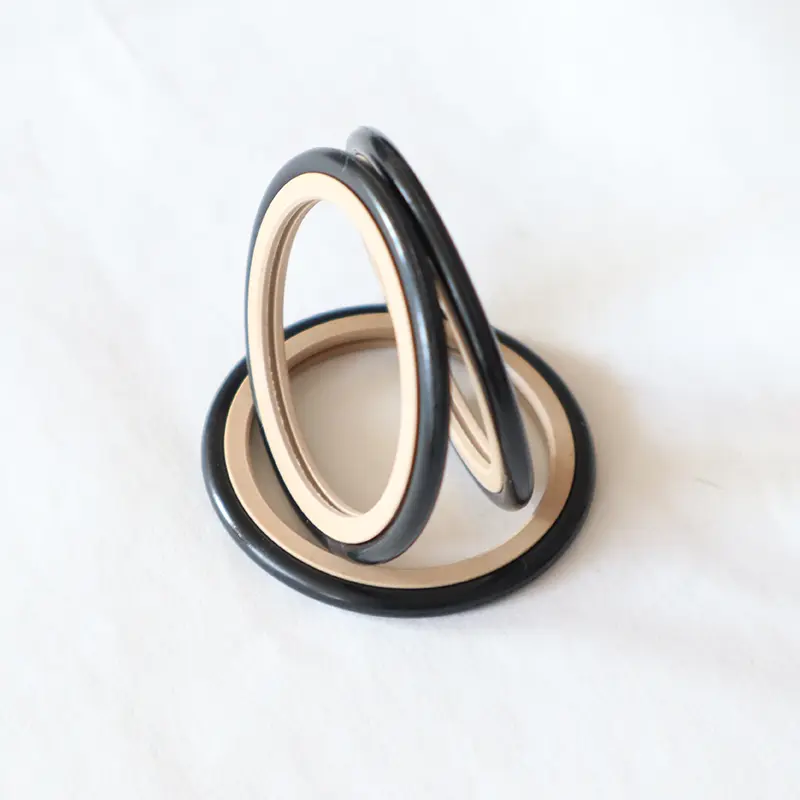

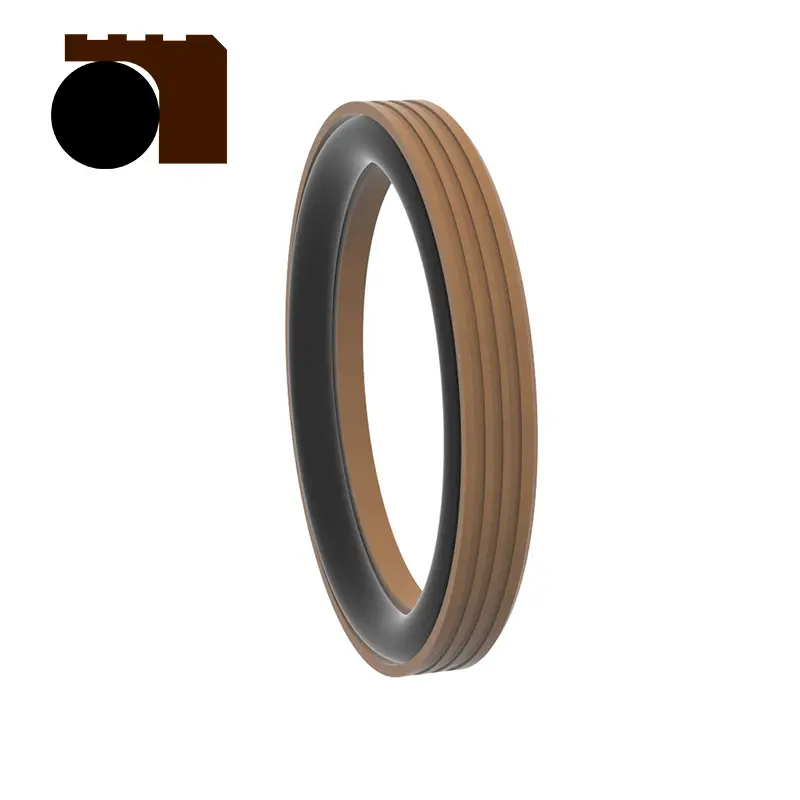

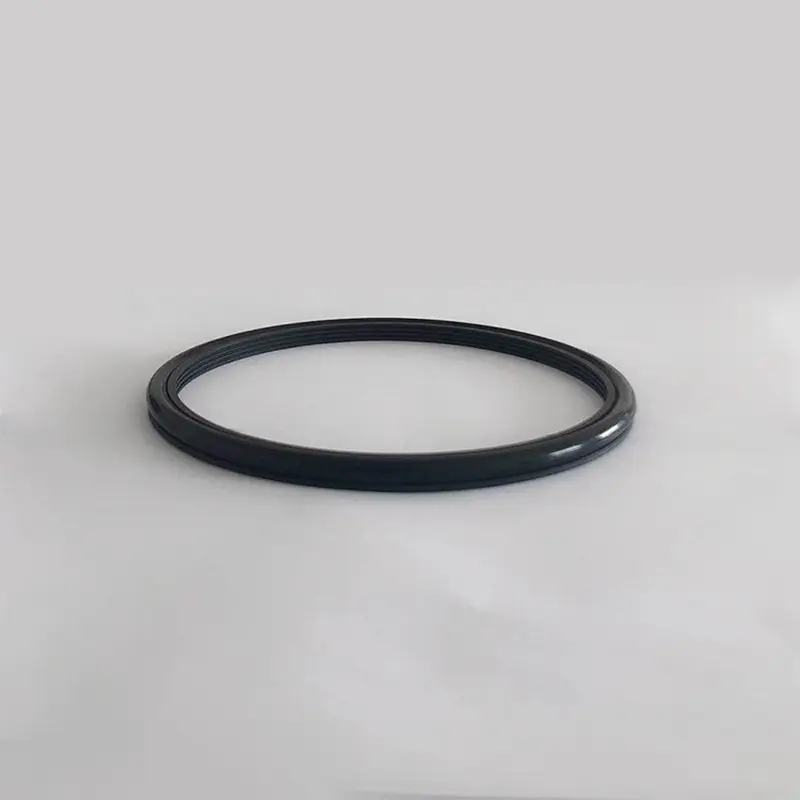

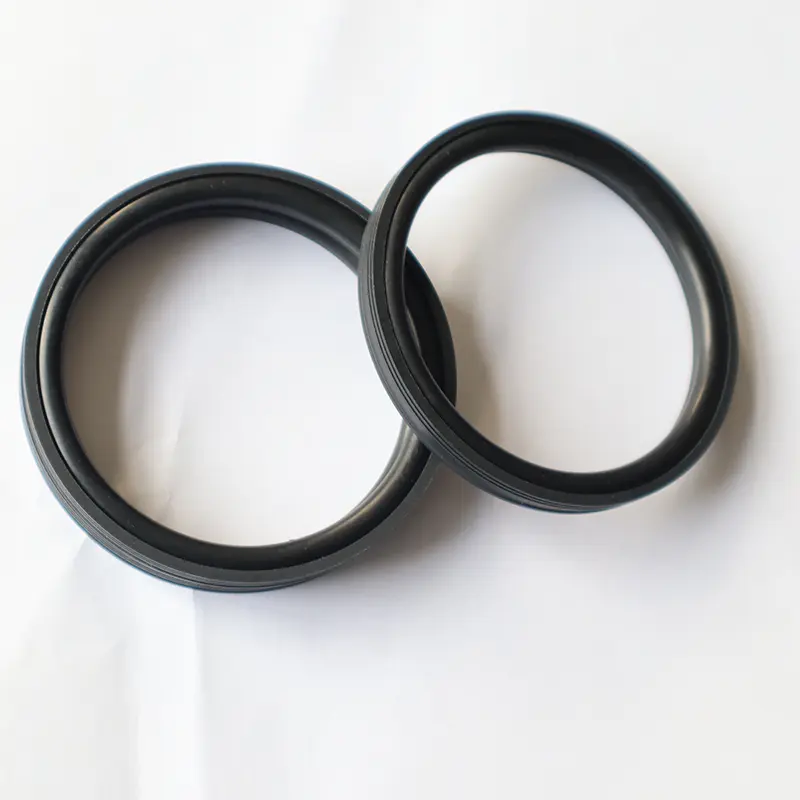

Уплътненията на високо налягане RC2061 и RC2062 за циментова суспензия, изстреляна от уплътнения на Ruichen, са проектирани да се справят със сложни и сурови условия на уплътняване на циментова суспензия.

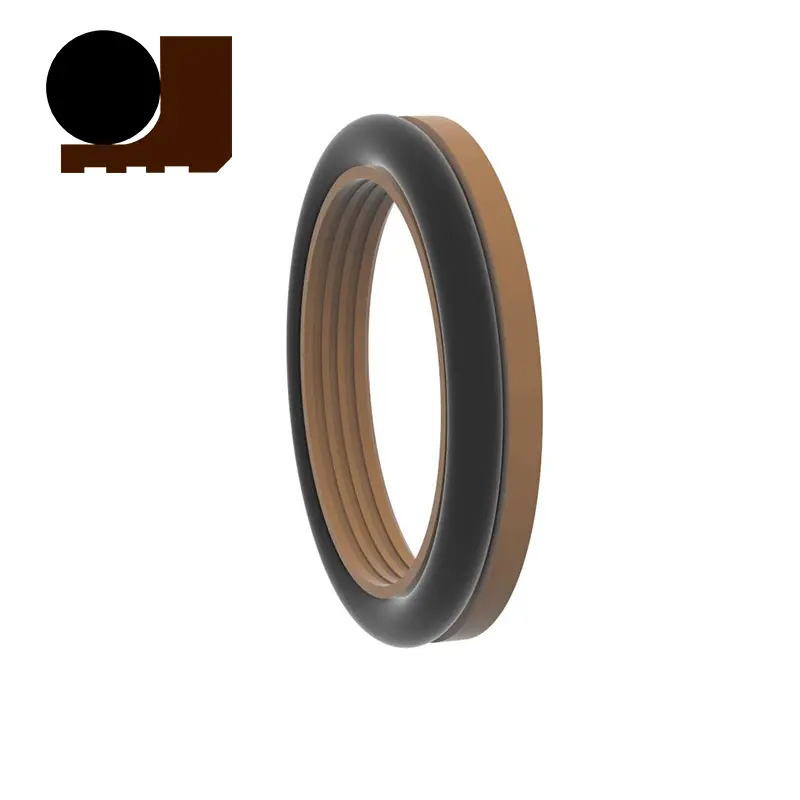

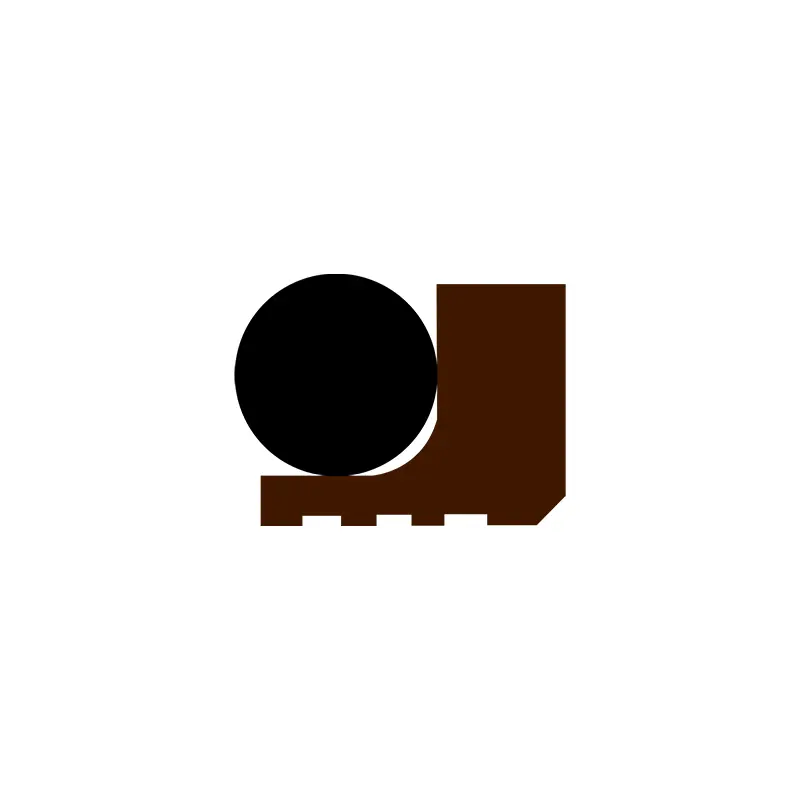

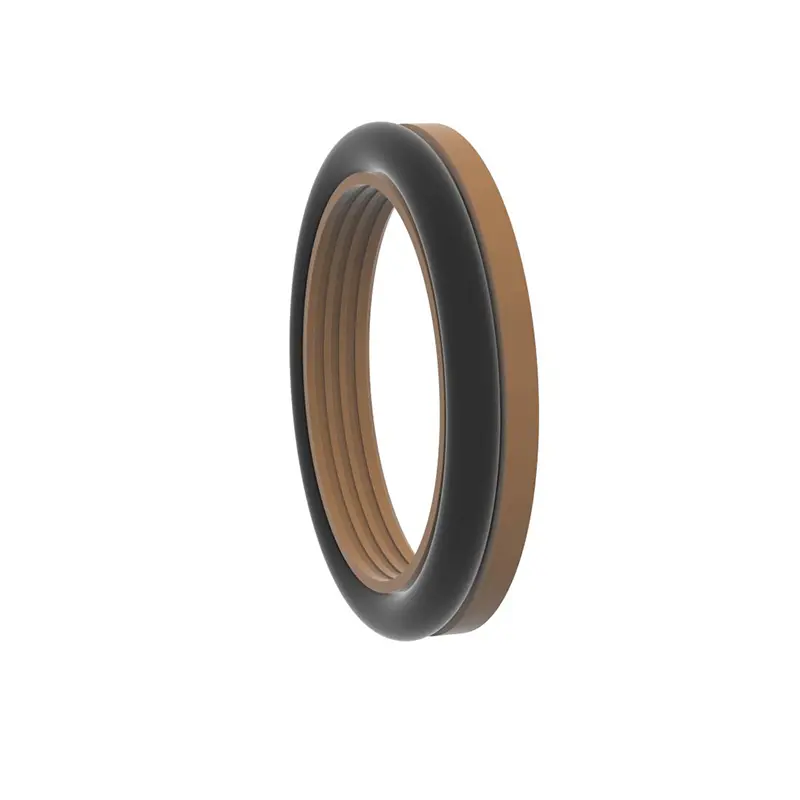

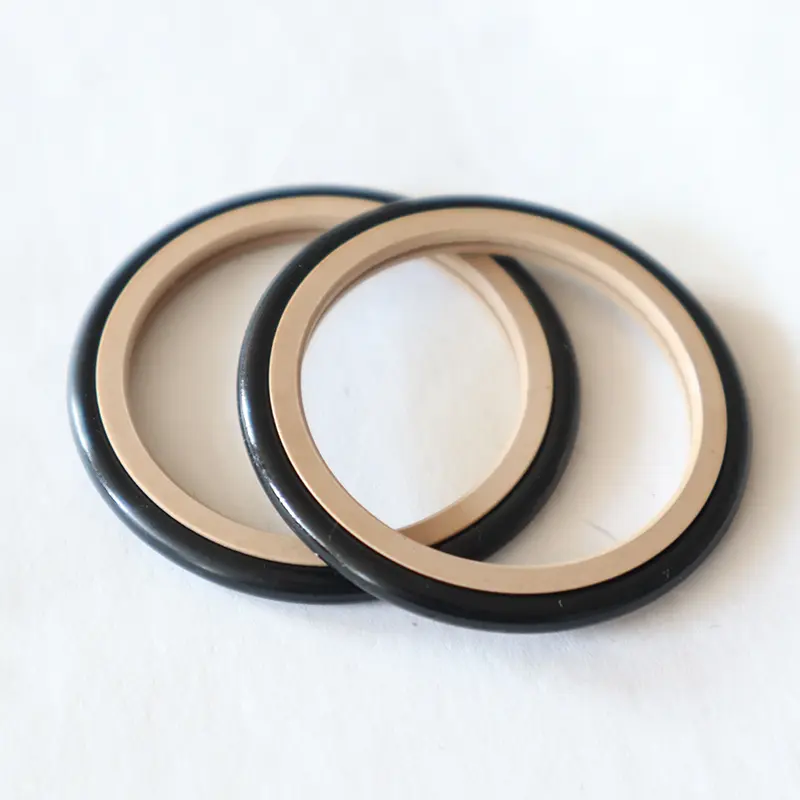

Тези два продукта имат една и съща структура, и двата от които са съставени от внимателно проектирани високофункционални инженерни пластмасови зъбни пръстени и О-пръстени за постигане на еднопосочно уплътняване на хидравлично реципрочно и въртящо движение. Те имат широк спектър от приложения и могат да играят важна роля в оборудването като бутални помпи, кални помпи, винтови сондажи, сондажни платформи, оборудване за изследване на нефт и бетонни смесителни инсталации.
По отношение на производителността, нашите уплътнения с високо налягане за циментова суспензия могат да покажат много предимства. Дългите житейски характеристики намаляват необходимостта от честа подмяна на уплътняващите части и намаляват разходите за поддръжка на оборудването; Ниските характеристики на триене гарантират безпроблемното действие на оборудването и намалява загубата на енергия; Доброто уплътняване ефективно предотвратява изтичането на циментова суспензия и гарантира стабилна работа на оборудването; Малкото структурно пространство е удобно за монтаж и оформление в ограничени пространства с различно оборудване; Лесната инсталация, използване и поддръжка допълнително подобряват ефективността на използването на оборудването.
За злокачествена среда като циментова суспензия, продуктът може да подобри ефекта на уплътнител чрез специална уплътнителна устна и оптимизация на дебелината. Когато се използва за уплътняване на суспензията, за да се подобри по -нататъшното подобряване на ефективността на уплътняването и живота на компонентите, препоръчваме смазване на мазнини между две (или повече) уплътнения. Тези две уплътнения с високо налягане за циментова суспензия осигуряват надеждно и ефективно решение на проблема с уплътнението на циментовата суспензия с високо налягане.
Характеристики и приложения на продукта:
Пример за поръчка:
Модел на поръчка RC2061-80x91.7x7.6-PTFE4-R01 Диаметър на модела на вала X X Диаметър на жлеба X
Модел на поръчка RC2062-80x68.3x7.6-PTFE4-R01
Модел-цилиндров диаметър x диаметър на жлеба x Код на канализацията на ширината на жлеба

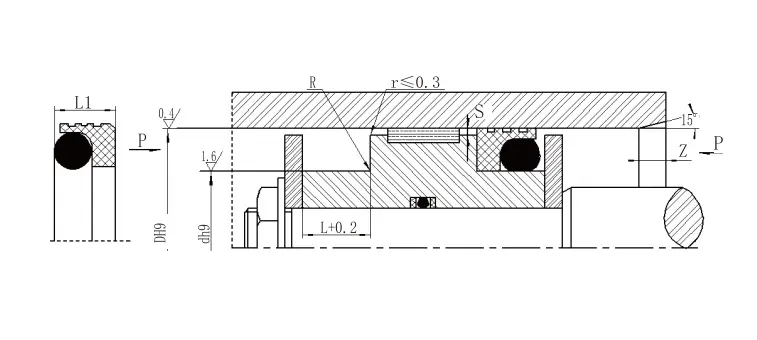

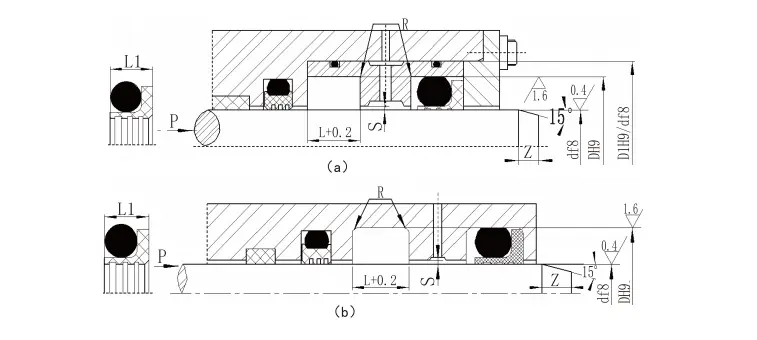

Спецификации:
Диапазон на диаметъра на вала
Стандартен тип D F8 RC2061 |
Диапазон на диаметъра на вала
Тежък товар D F8 RC2061-Z |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Уплътнение widthl1 | Кръгли ъгли Rmax |
Радиален клирънс smax | Chamfer Zmin |
Диаметър на проводника на пръстен | ||
<10MPA | <20MPA | <40mpa | ||||||||
5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Забележка: 1. За диаметър на вала ≤30 мм се препоръчва отворен жлеб. | ||||||||||
2. За въртящо се уплътнение се препоръчва повърхностната твърдост на въртящия се вал да бъде HRC ≥58. 3. За налягане по -голямо от 30MPa се препоръчва H8/F8 за пропаст в екструдиране. |
Обхват на блендата
Стандарт D H9 RC2062 |
Обхват на блендата
Тежък товар D H9 RC2062-Z |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Уплътнение widthl1 | Заоблени ъгли Rmax |
Радиален клирънс smax | Chamfer Zmin |
Диаметър на проводника на пръстен | ||
<10MPA | <20MPA | <40mpa | ||||||||
8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
501 ~ 1500 | 128 ~ 500.9 | D-199 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
Забележка: 1. За диаметри на цилиндъра ≤ 30 mm се препоръчват отворени канали. | ||||||||||
2. За налягането по -голямо от 30 MPa се препоръчва H8/F8 за клирънс на екструзия. |
Уплътнения с високо налягане при циментови условия на труд | ||||||
Профил | Модел | Налягане MPA |
Температура (℃) | Скорост (m/s) |
Медия | |
Повторно постъпване на движение | Ротационно движение | |||||
![]() |
RC2061 | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | ≤2 | Вода, кал, суров нефт, хидравлично масло, емулсия и др. |
-20 ~+200 (съвпадение на FKM на O-Ring) | ||||||
![]() |
RC2062 | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | ≤2 | Вода, кал, суров нефт, хидравлично масло, емулсия и др. |
-20 ~+200 (съвпадение на FKM на O-Ring) |
