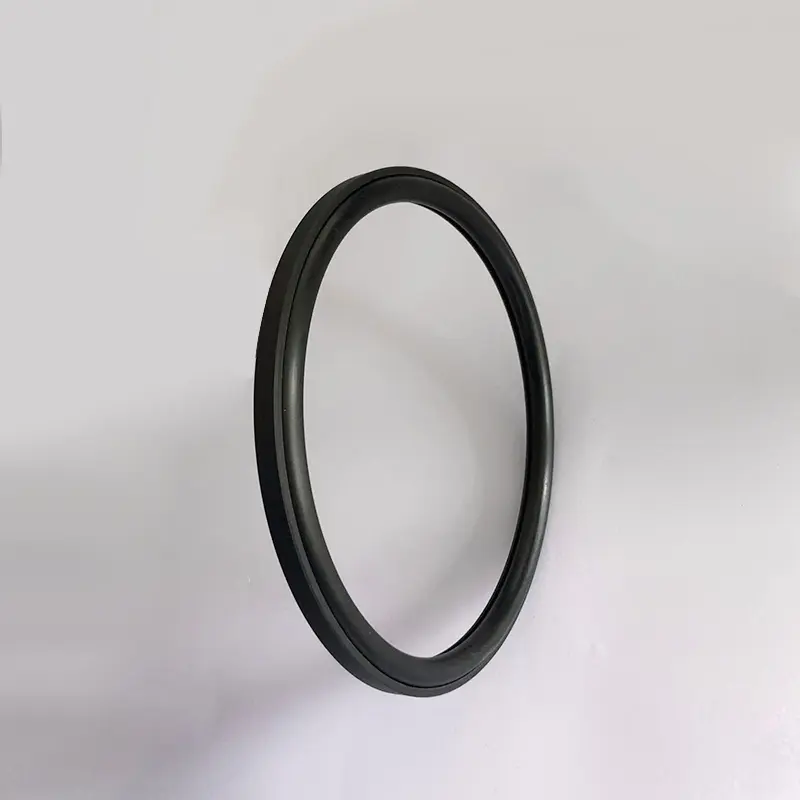

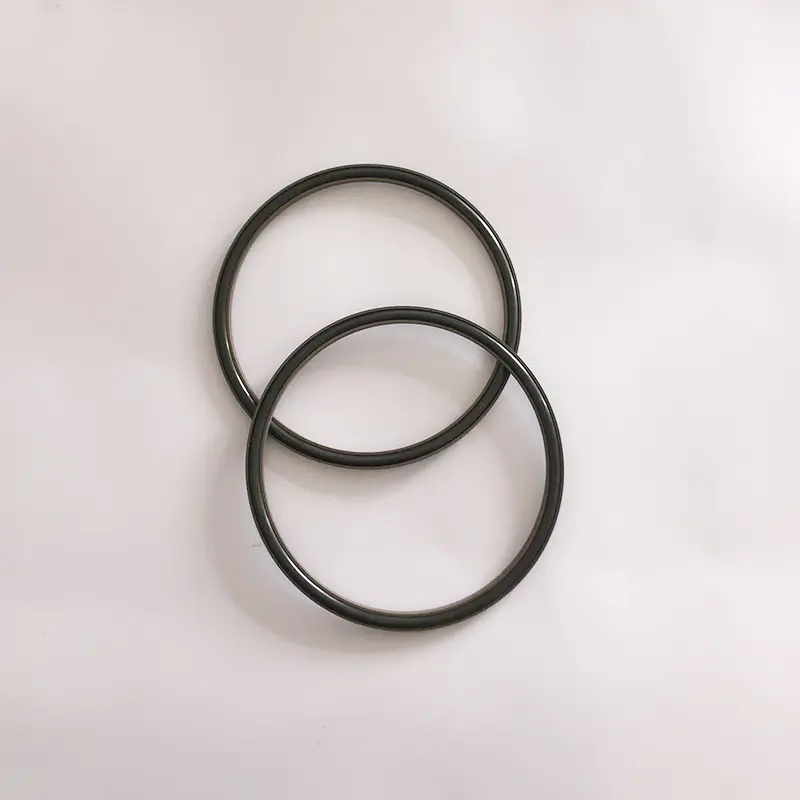

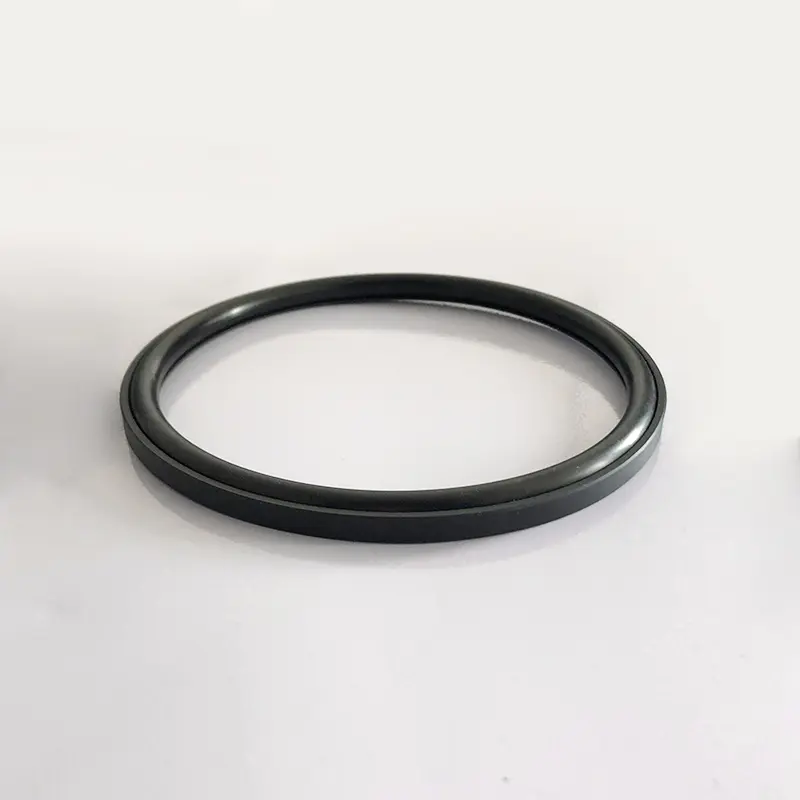

Нашите фланешки уплътнения на Ruichen Seals с високо налягане възприемат иновативен дизайн, за да осигурят по -добра производителност на продукта. Ядрото е комбинация от напълнен или модифициран PTFE материал със специална форма на уплътнителен пръстен и О-образна (гумен) пръстен, който е подходящ за аксиален (край), фланец еднопосочен статично (налягане) запечатване и нужди за запечатване на водно налягане.
Фланецът на фланцовите уплътнения с високо налягане има значителни предимства, дълъг живот, намалени разходи за поддръжка, отлично уплътняване за предотвратяване на изтичане на медии, високо налягане и устойчивост на ултра високо налягане, за да се постигнат екстремни условия на работа и изискана структура за лесна инсталация.
Според различни условия на труд, ние сме направили подразделени модели, от които да избирате: RC2871 серия (правилен ъгъл за уплътняване и O-образен каучуков пръстен) е разделен на A и B видове, за да се справим с различни сценарии на налягане; RC2872 Series (C-образен уплътнителен пръстен и O-образен гумен пръстен) е подходяща за статично запечатване на налягане; RC2873 (подсилен десен ъгъл уплътняващ пръстен и о-образен каучуков пръстен) е специализиран в статично уплътнение с ултра високо налягане; RC2874 (уплътняващ пръстен и о-образен пръстен с о-образни оформени) гарантира стабилността на уплътняване на ултра високо налягане; Серията RC2875 (уплътняващ пръстен с форма на краката и O-образна гумена пръстен) е разделена на A и B видове, за да отговори на различни статични нужди за уплътняване.
Някои специални комбинации са пълни с акценти, като модифицирания уплътняващ пръстен с форма на краката с О-пръстен, който използва структура преди компресия и фланец, за да постигне по-добро уплътняване при по-високо налягане и издържа на високо и ултра-високо налягане; Същото важи и за комбинацията от С-образни и подсилени десни ъглови уплътняващи пръстени и О-пръстени, осигурявайки надеждно решение на проблема с уплътняването на края на високо налягане (фланец) във всички посоки.
Характеристики и приложения на продукта:

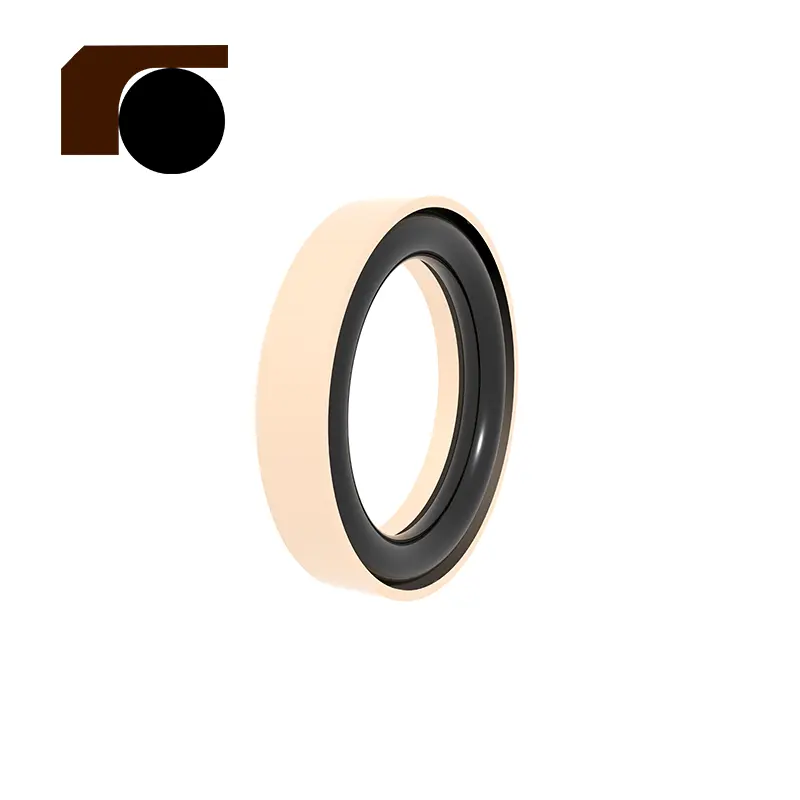

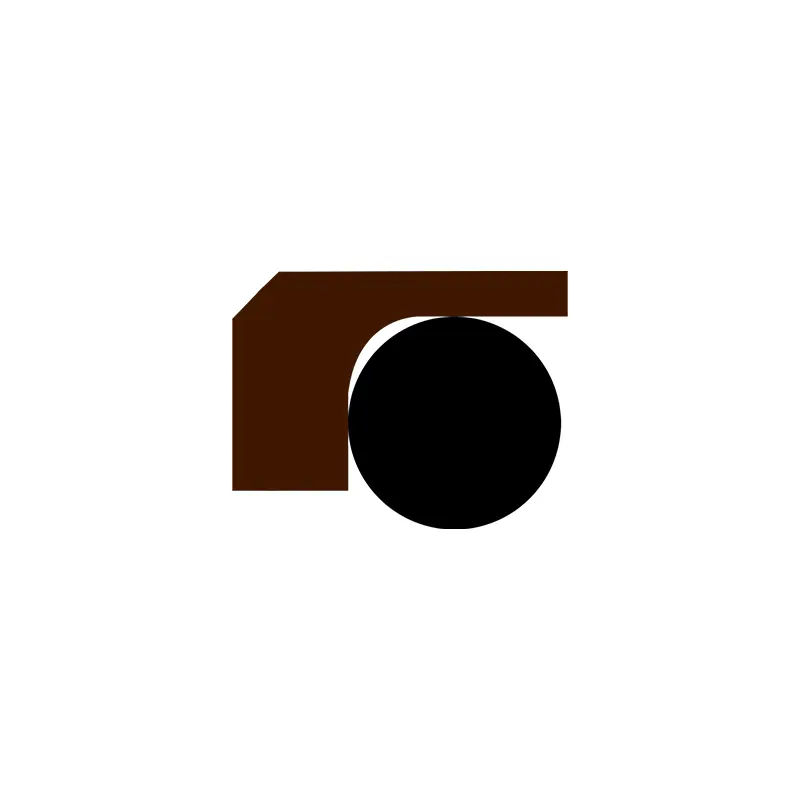

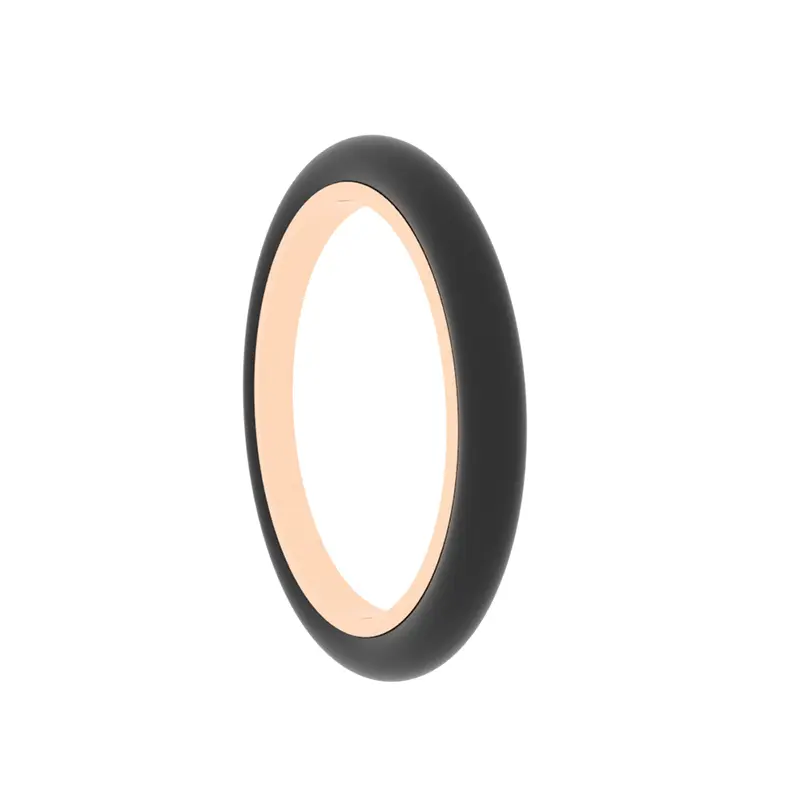

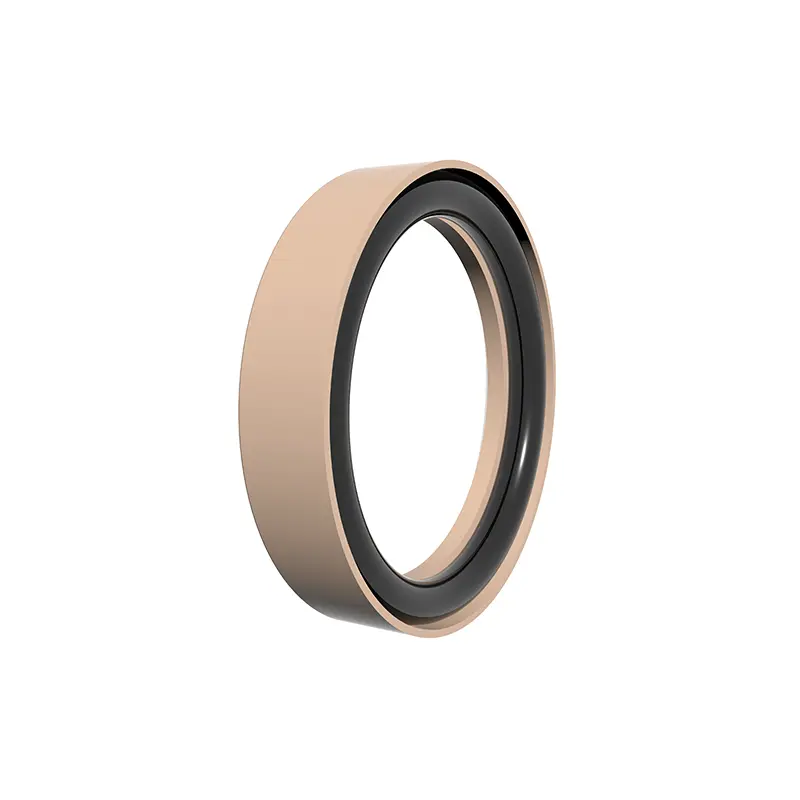

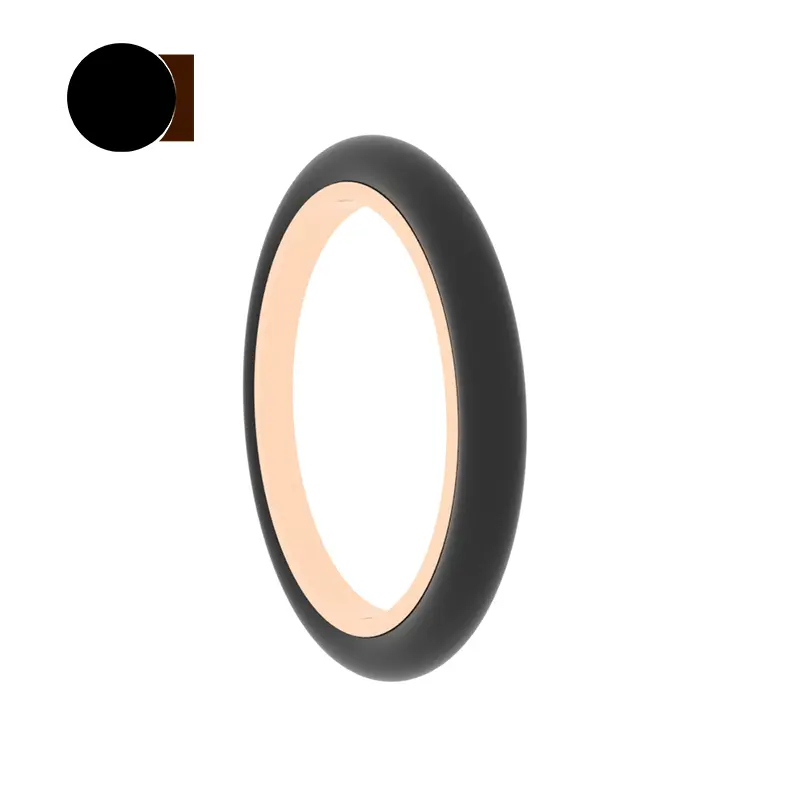

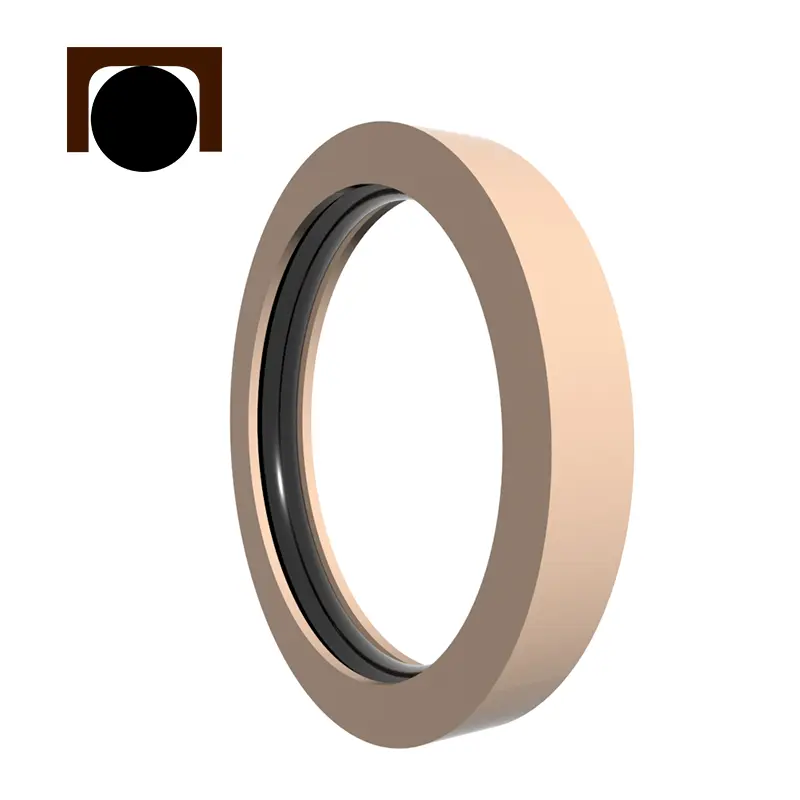

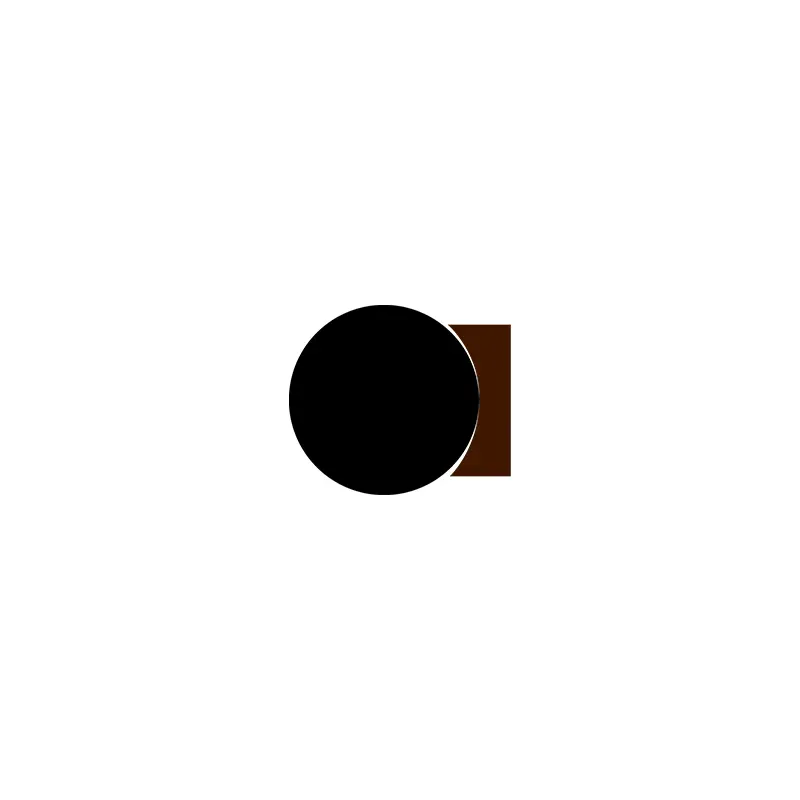

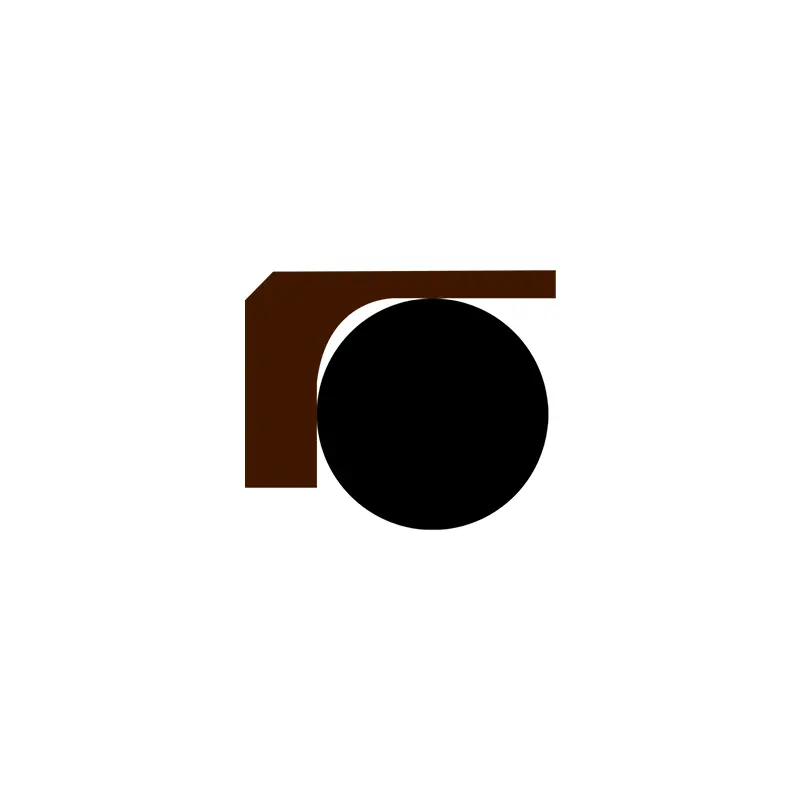

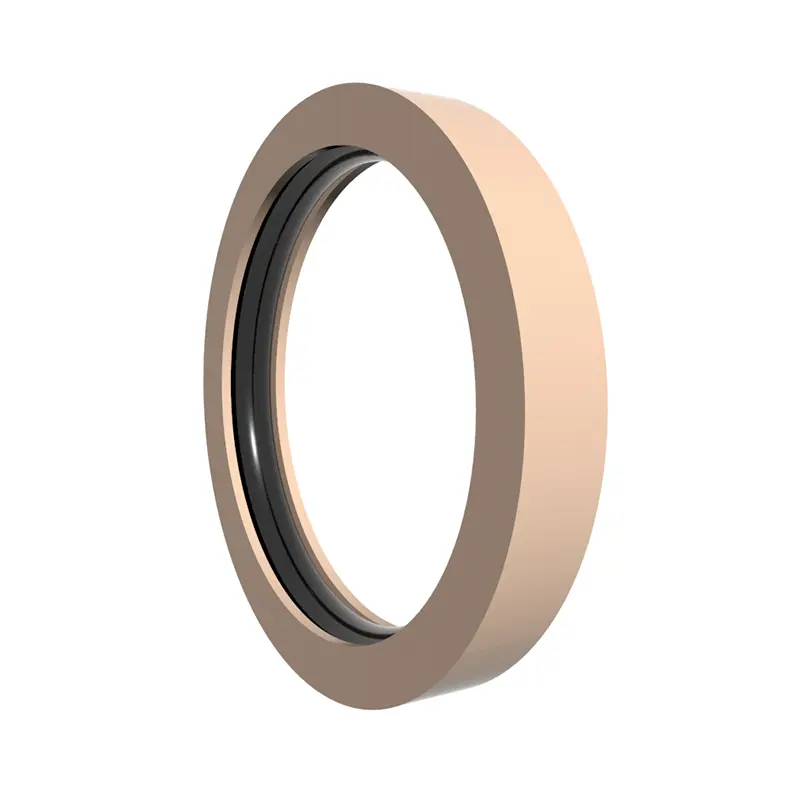

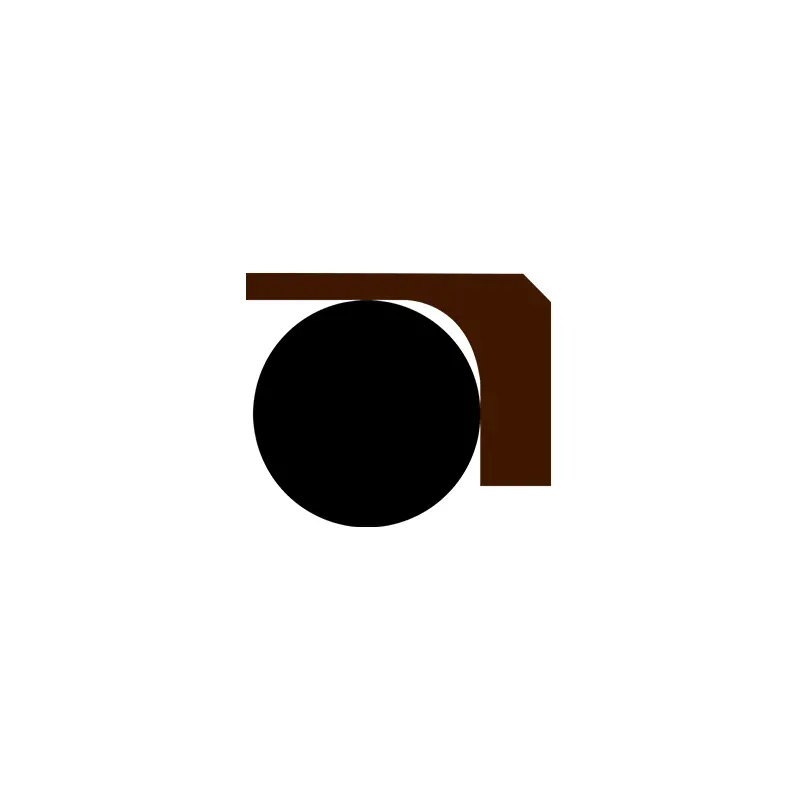

Това уплътнение е съставено от десен ъгъл за уплътняване, изработен от PTFE и О-пръстен. О-пръстенът е предварително компресиран, за да генерира затягаща сила за постигане на уплътняване. Силата на затягане на уплътнението се увеличава под налягане, тоест по -високо е налягането, толкова по -добре уплътняването. Тъй като приплъзващият пръстен възприема страничната структура на ребрата, О-пръстенът няма да се изтръгва и може да издържи високо налягане.

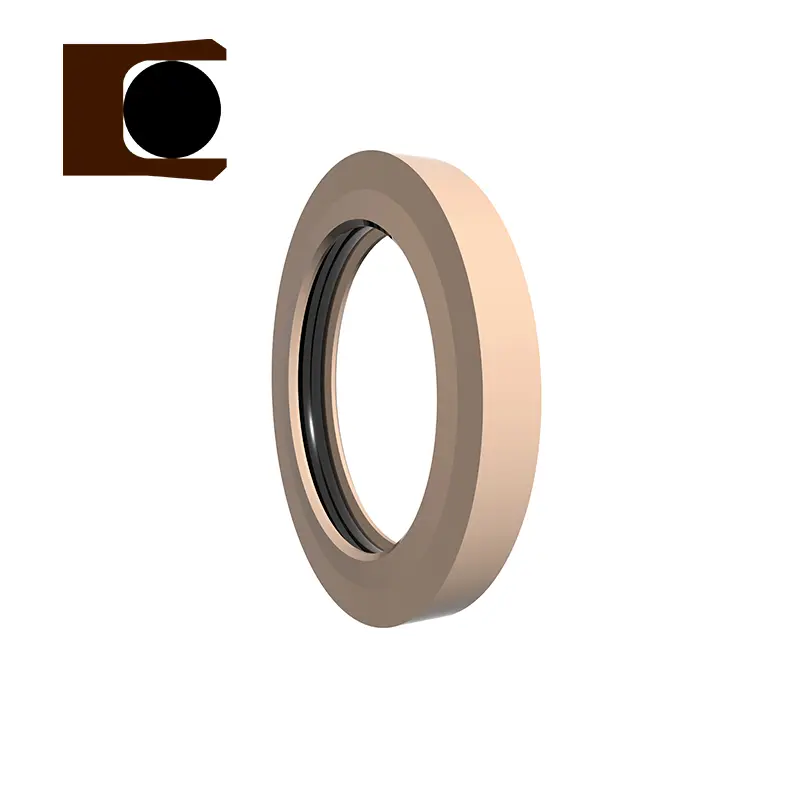

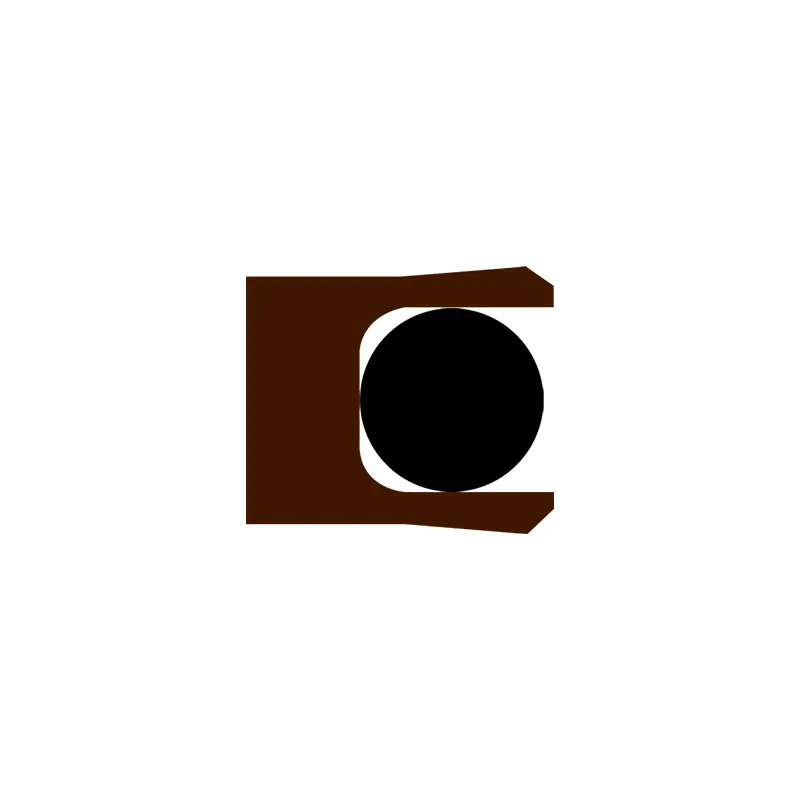

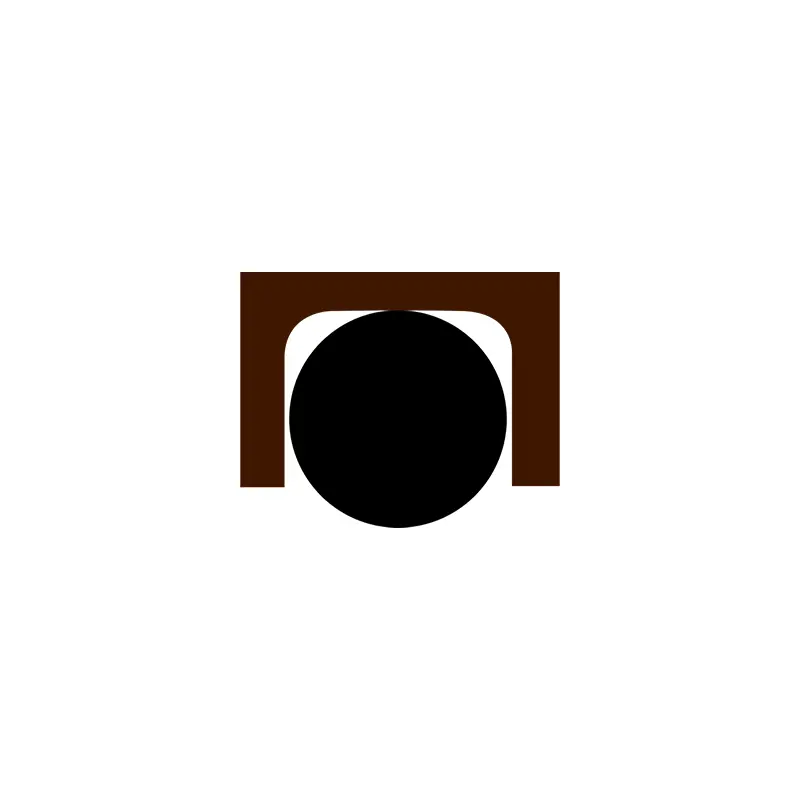

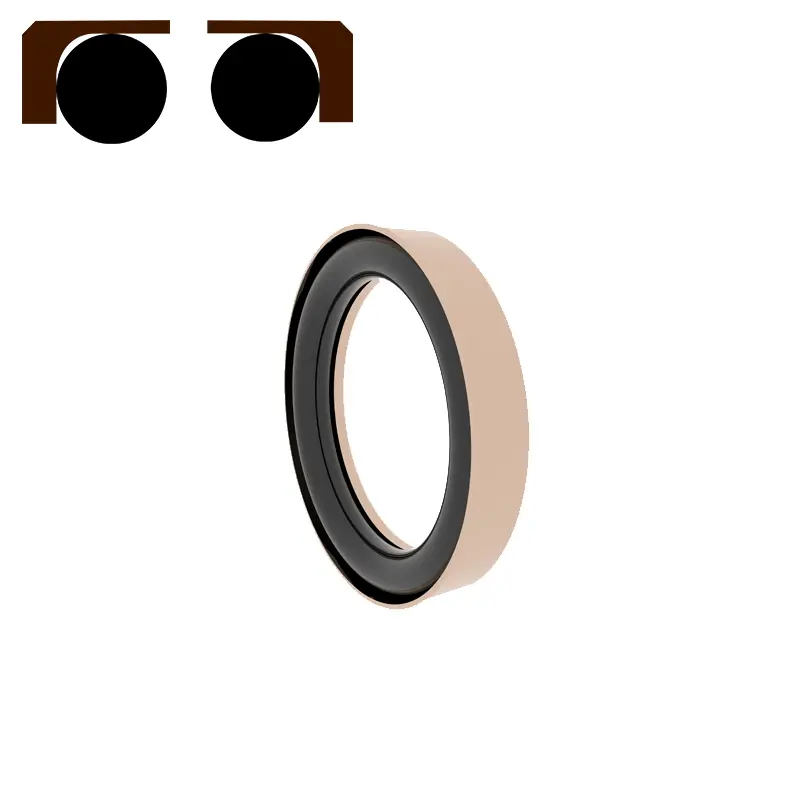

Това уплътнение се състои от PTFE C-образен уплътнителен пръстен и О-пръстен. О-пръстенът е предварително компресиран, за да генерира затягаща сила за постигане на уплътняване. Силата на затягане на уплътнението се увеличава под налягане, тоест по -високо е налягането, толкова по -добре уплътняването. Тъй като приплъзващият пръстен приема двустранна структура на ребрата, О-пръстенът няма да бъде изцеден и може да издържи високо налягане.
RC2873
RC2874

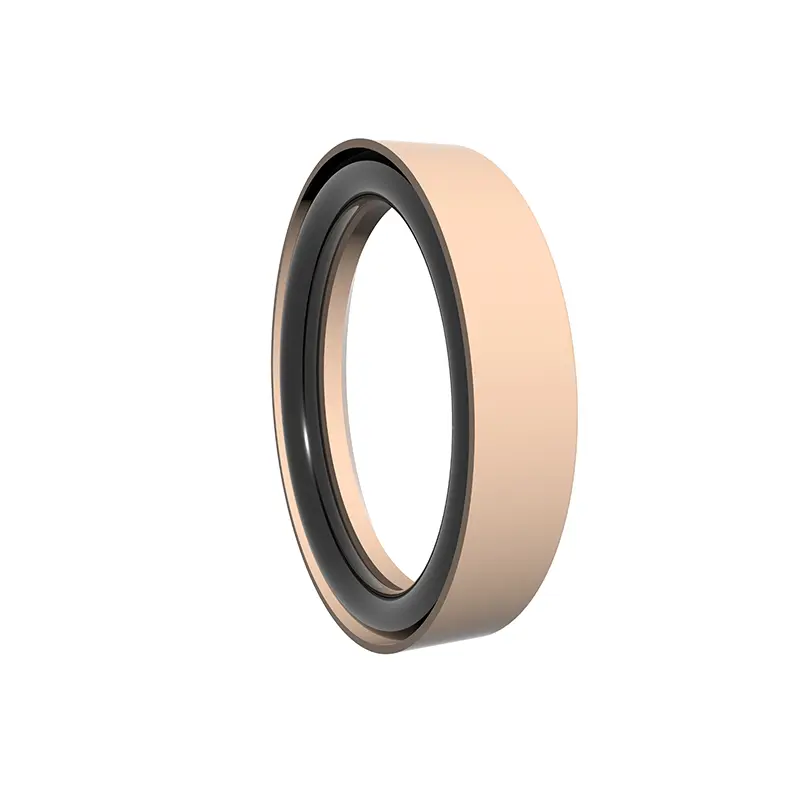

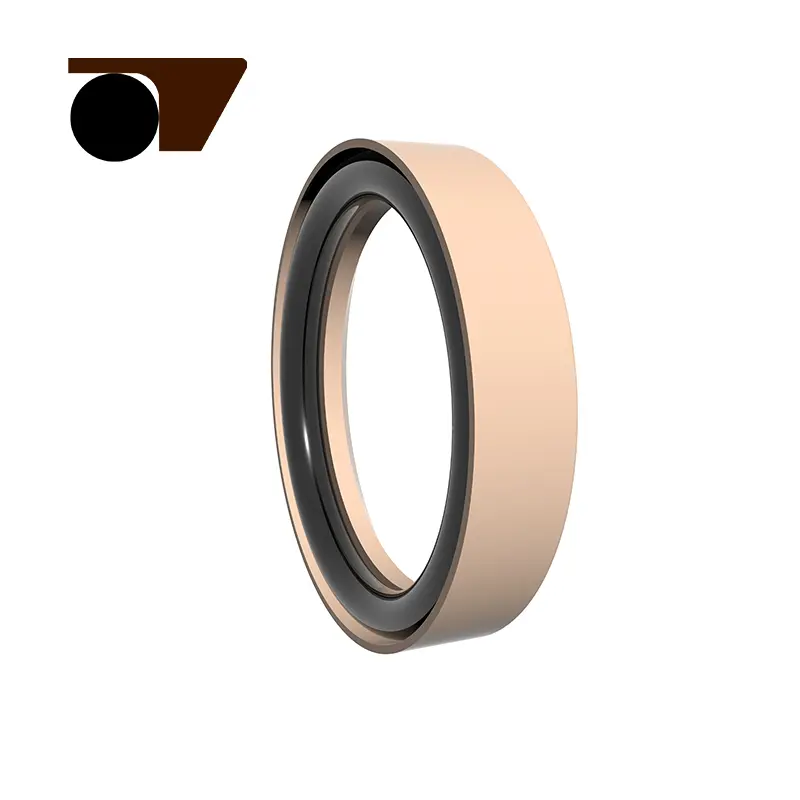

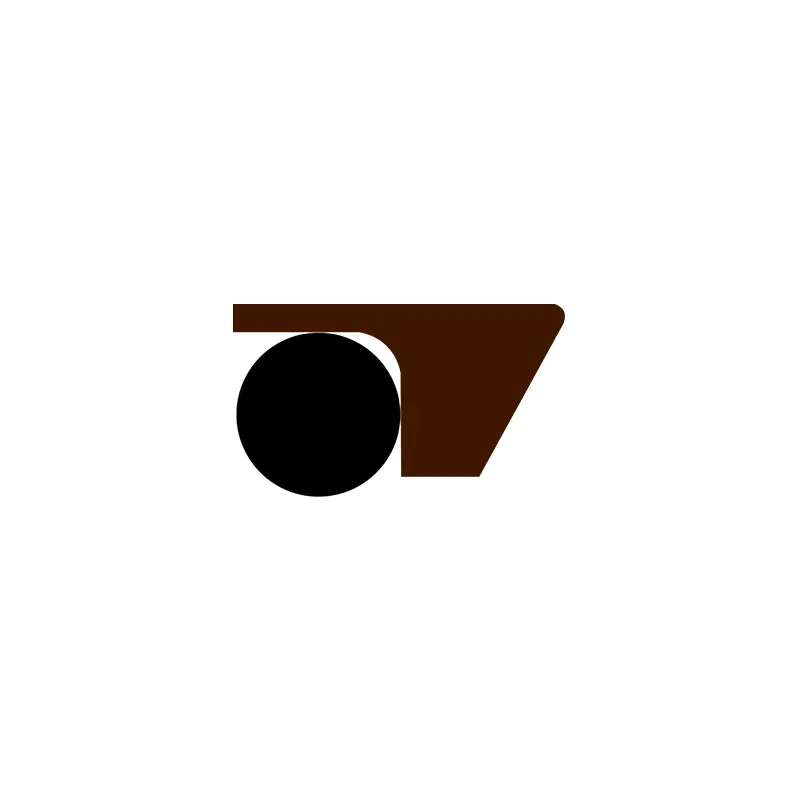

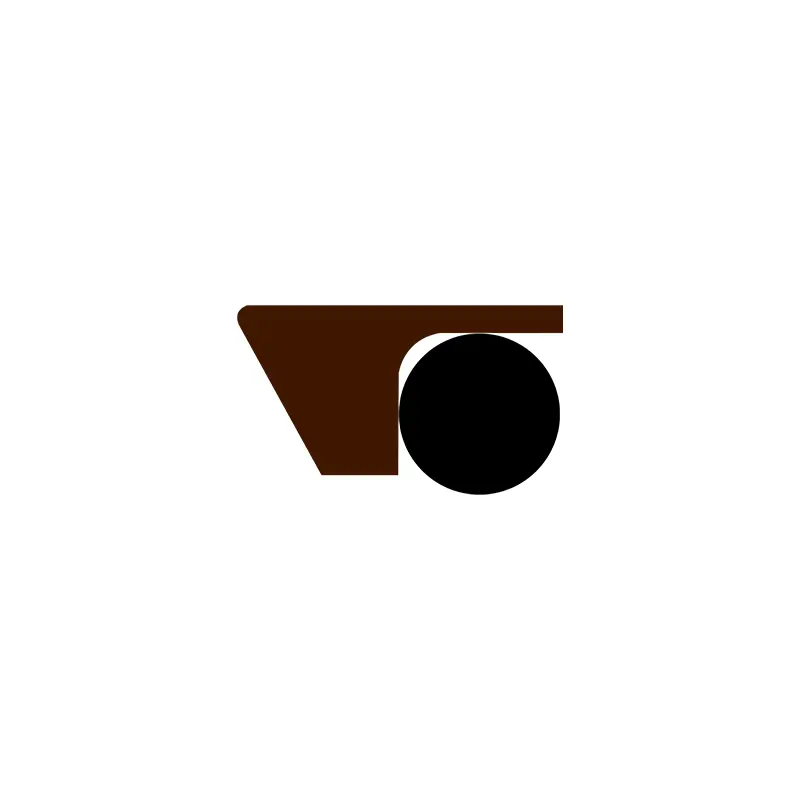

Това уплътнение е съставено от уплътняващ пръстен с форма на крака, изработен от модифициран PTFE материал и О-пръстен. О-пръстенът е предварително компресиран, за да генерира затягаща сила за постигане на уплътняване. Силата на затягане на уплътнението се увеличава под налягане, тоест по -високо е налягането, толкова по -добре уплътняването. Тъй като плъзгащият се пръстен приема странична структура на ребрата във формата на крака, О-пръстенът няма да се изтръгва и може да издържи високо и ултра-високо налягане.

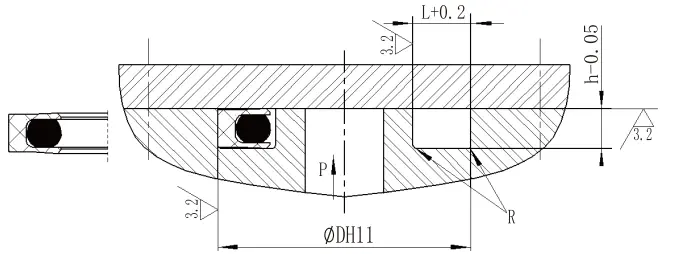

Спецификации:

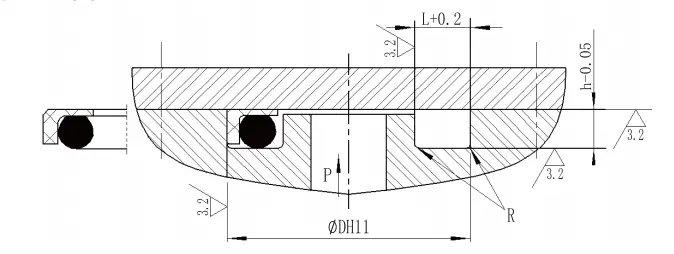

| RC2871-A Вътрешно налягане Спецификации на типа (всички спецификации в диапазона на параметрите са налични) | |||||
| Обхват на външния диаметър D H11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Ширина на жлеба
L1+0.2 Налягане> 80MPA |
Заоблени ъгли Rmax |
Диаметър на проводника на пръстен dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B Спецификации на типа на външно налягане (всички спецификации в диапазона на параметрите са налични) | |||||
| Обхват на външния диаметър DH11 | Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Ширина на канала L1+0,2 Налягане> 80MPA |
Заоблени ъгли Rmax | Диаметър на проводника на пръстен dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

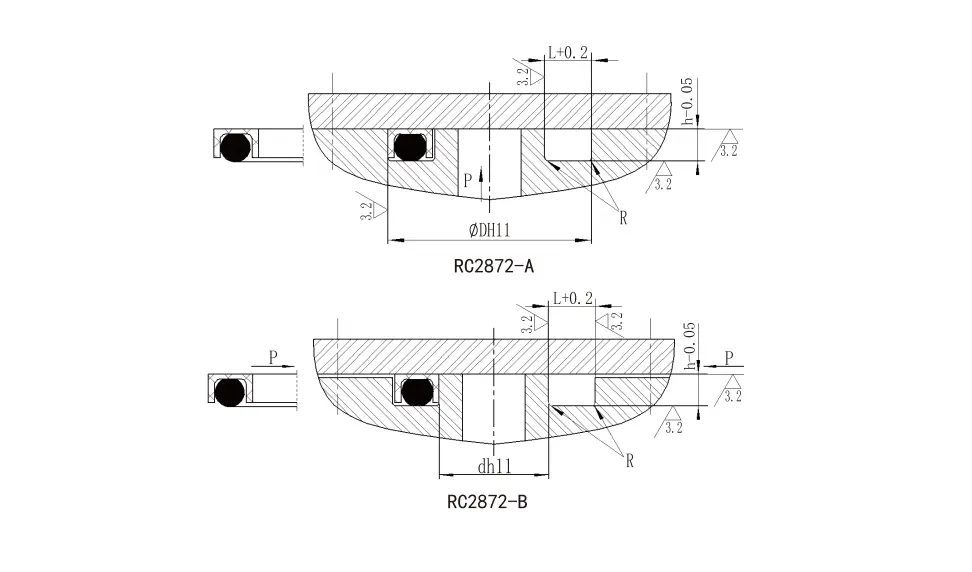

| RC2872-A Вътрешно налягане Спецификации на типа (всички спецификации в диапазона на параметрите са налични) | ||||
| Обхват на външния диаметър D H11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Заоблени ъгли Rmax |
Диаметър на проводника на пръстен dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B Спецификации на типа на външно налягане (всички спецификации в диапазона на параметрите са налични) | ||||
| Обхват на външния диаметър D H11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Заоблени ъгли R |
Диаметър на проводника на пръстен dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Обхват на външния диаметър IE11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Заоблени ъгли Rmax |
Диаметър на проводника на пръстен dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Обхват на външния диаметър IE11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Заоблени ъгли Rmax |
Диаметър на проводника на пръстен dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

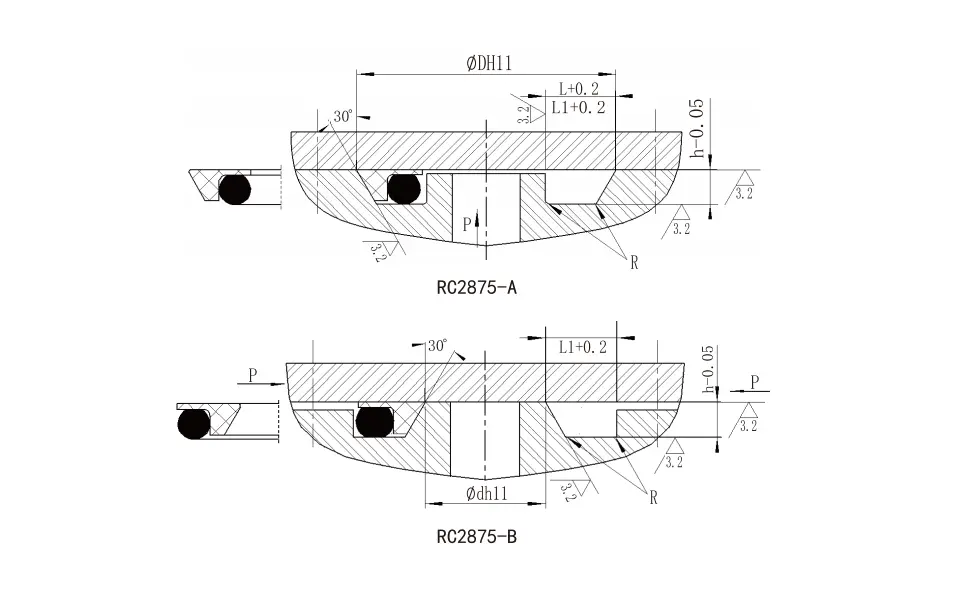

| RC2875-A Вътрешно налягане Спецификации на типа (всички спецификации в диапазона на параметрите са налични) | |||||
| Обхват на външния диаметър D H11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Ширина на канала L1+0,2 Налягане> 100MPA |
Заоблени ъгли Rmax |
Диаметър на проводника на пръстен dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B Външно спецификации на типа на налягането (всички спецификации в диапазона на параметрите са налични) | |||||
| Обхват на външния диаметър D H11 |
Дълбочина на жлеба h-0.05 |
Ширина на жлеба L+0.2 |
Ширина на канала L1+0,2 Налягане> 100MPA |
Заоблени ъгли Rmax |
Диаметър на проводника на пръстен dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Фланец за високо налягане на фланеца Приложими условия на труд | ||||
| Профил | Модел | Налягане (MPA) |
Температура (℃) | Медия |
 |
RC2871-A | ≤300 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (съвпадение на O-пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (съвпадащ правоъгълен пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадащ правоъгълен пръстен fkm) | ||||
 |
RC2879-A | 105 | -35 ~+100 (съвпадащ правоъгълен пръстен NBR) | Хидравлично масло, емулсия, вода, газ и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | ||||
 |
RC2875-B | 105 | -35 ~+100 (съвпадение на O-пръстен NBR) -20 ~+200 (съвпадение на FKM на O-Ring) |
Хидравлично масло, емулсия, вода, газ и др. |
