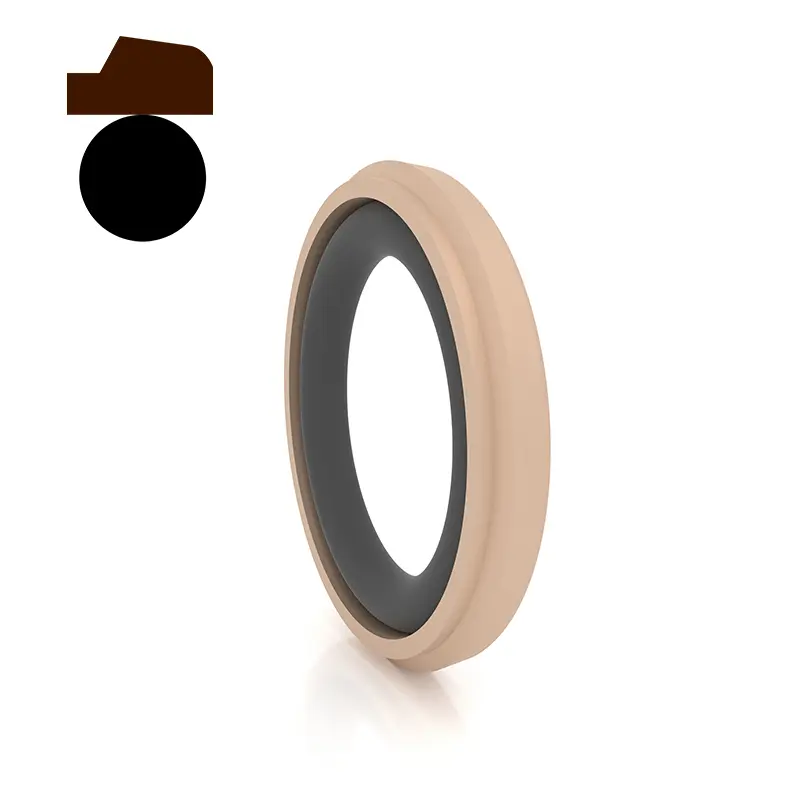

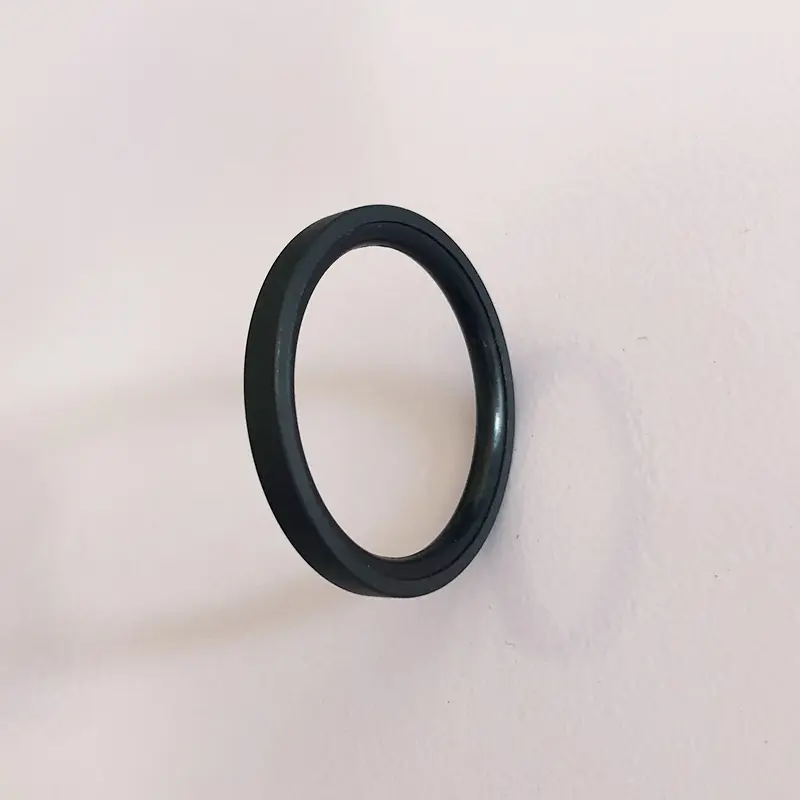

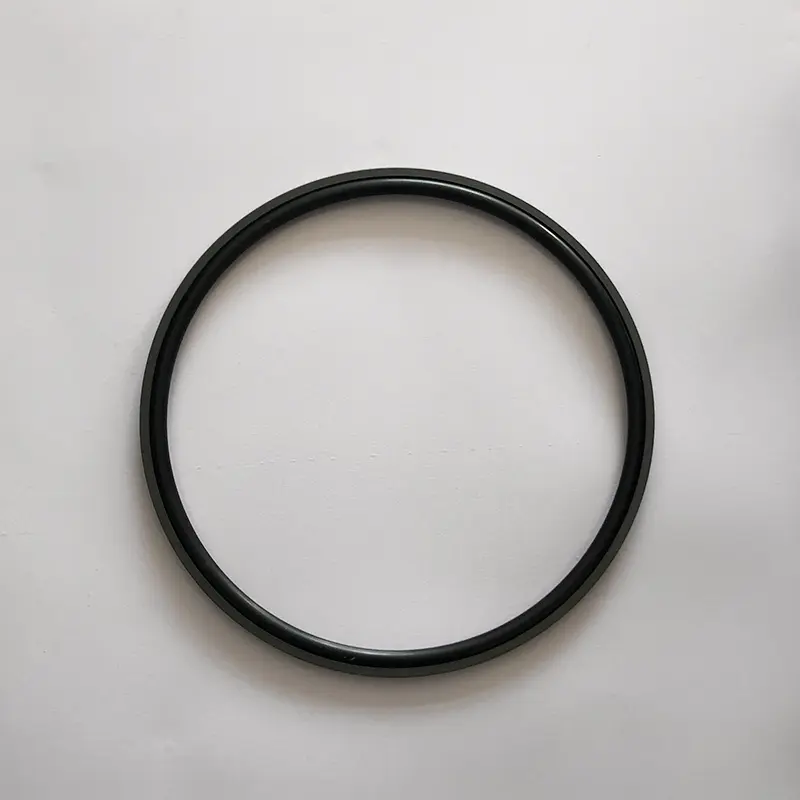

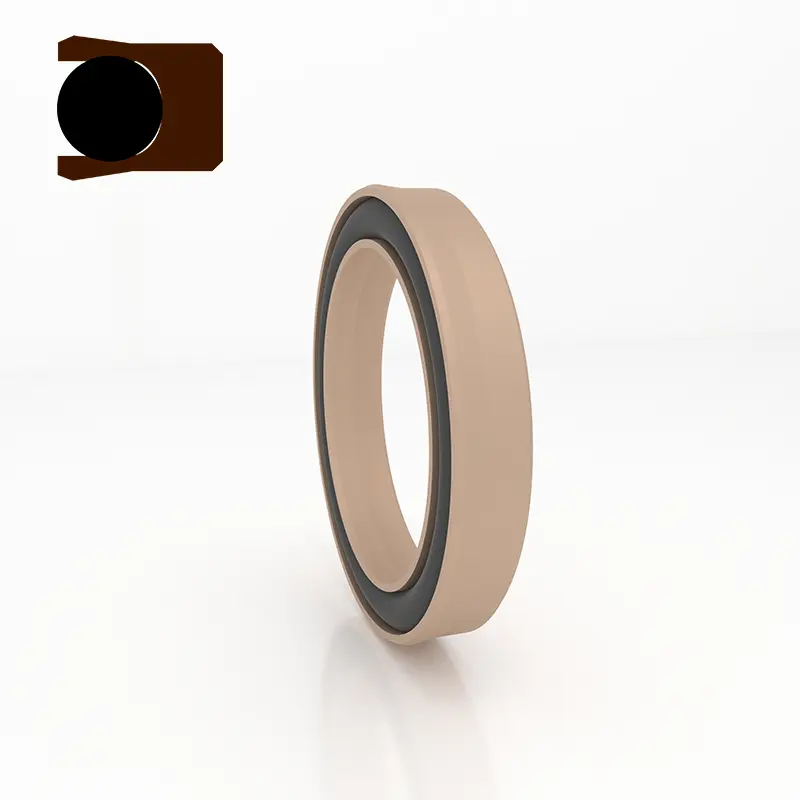

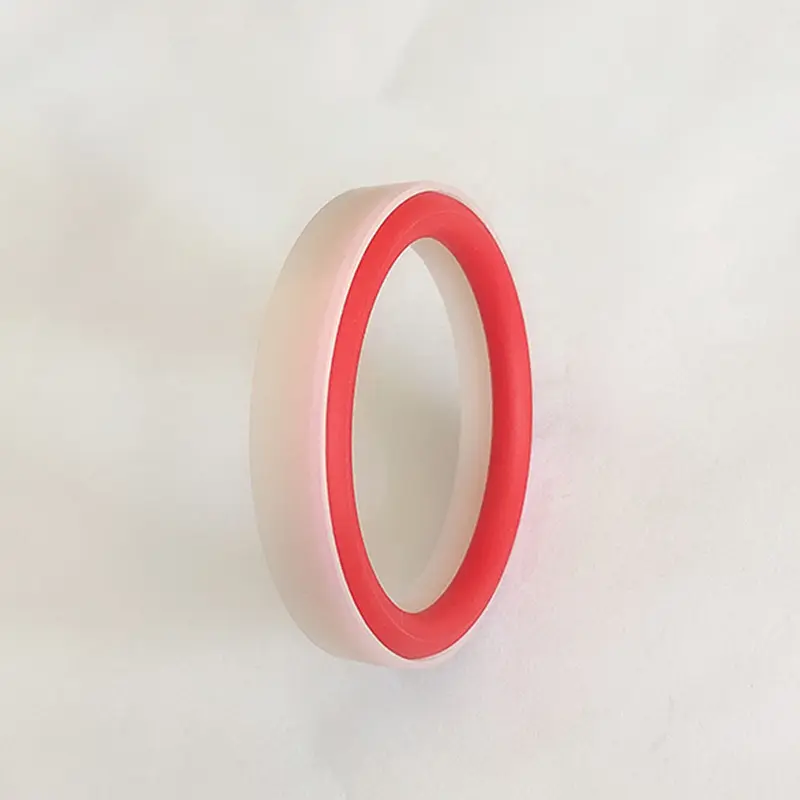

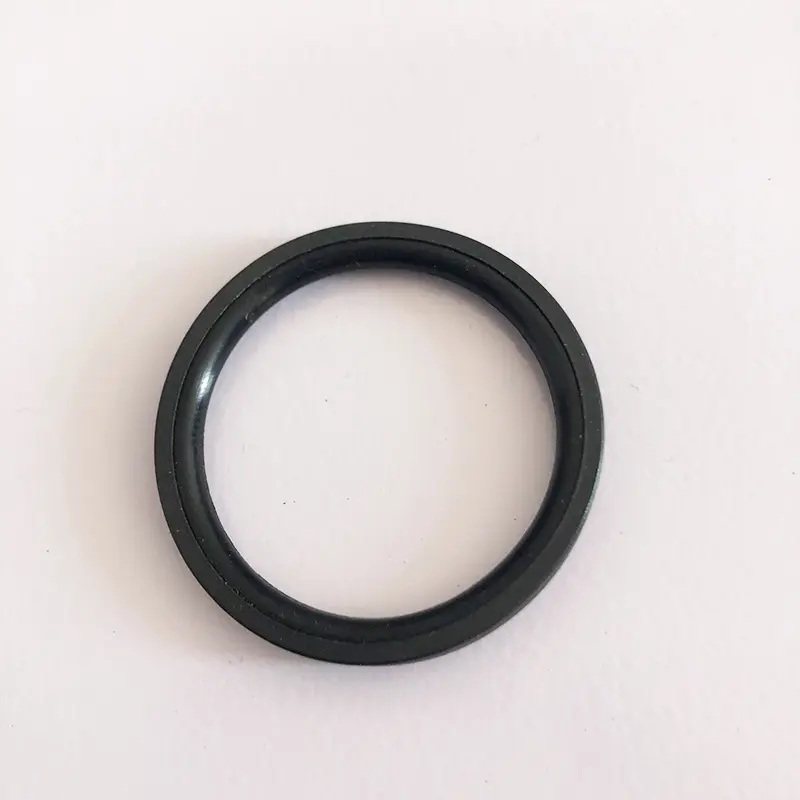

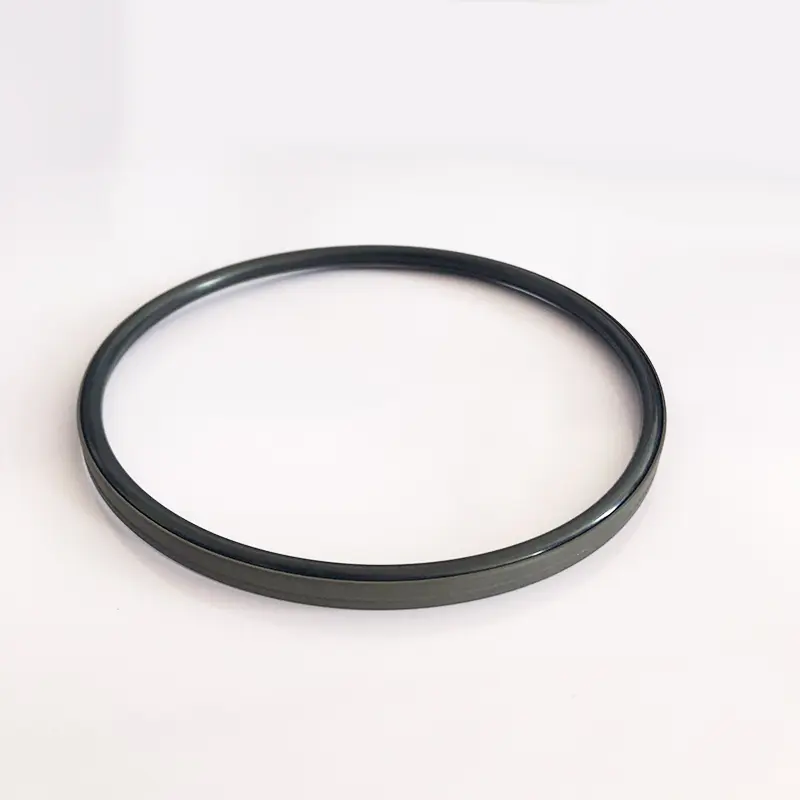

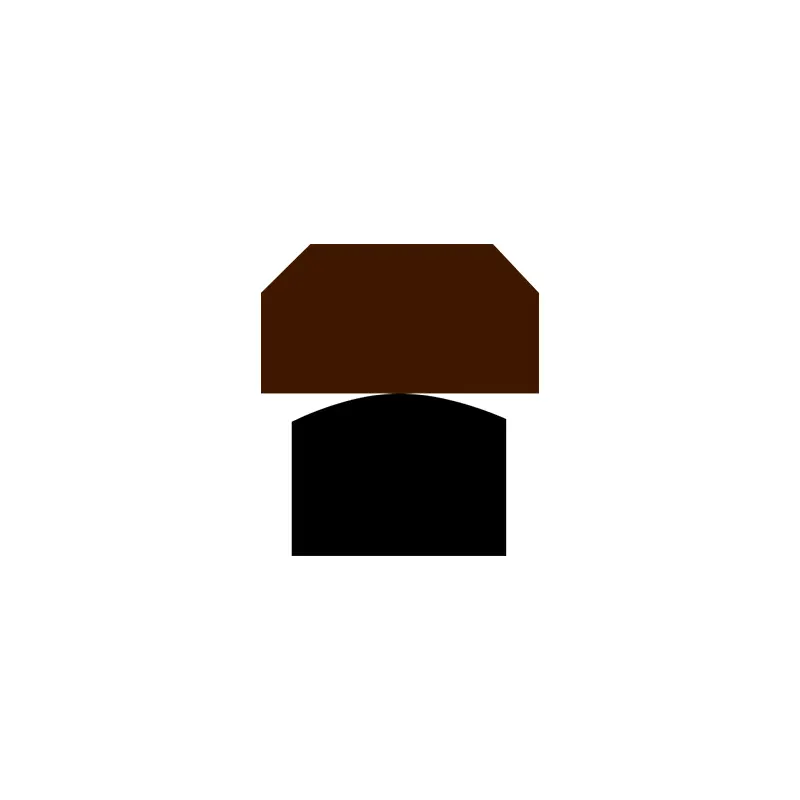

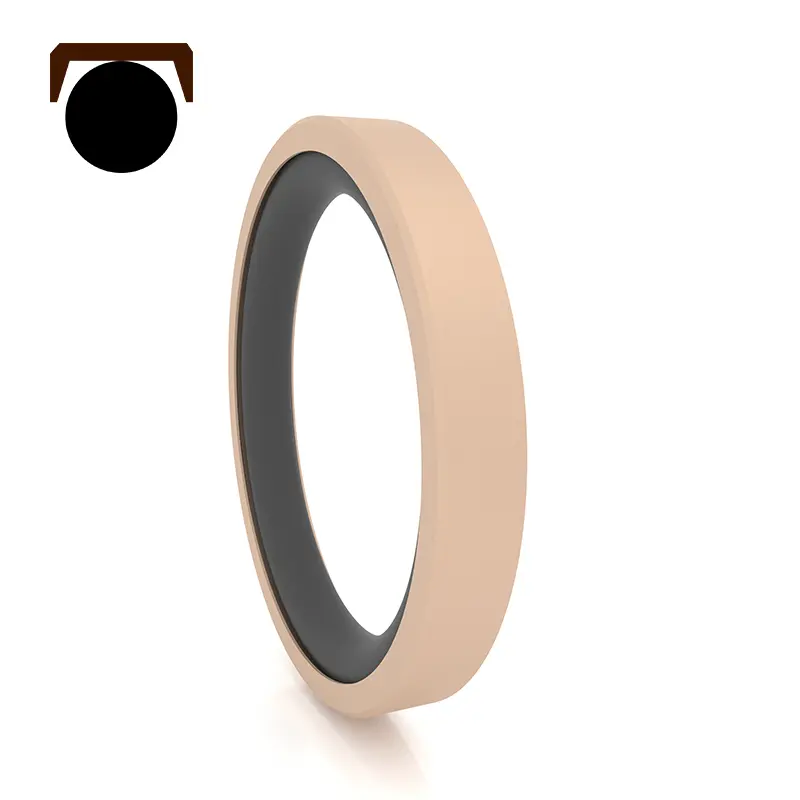

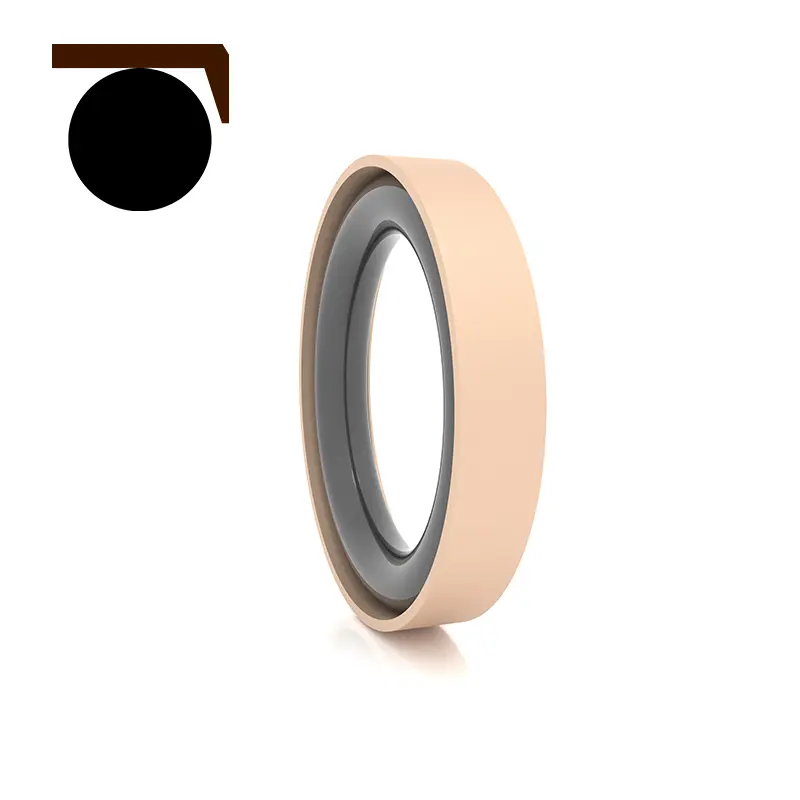

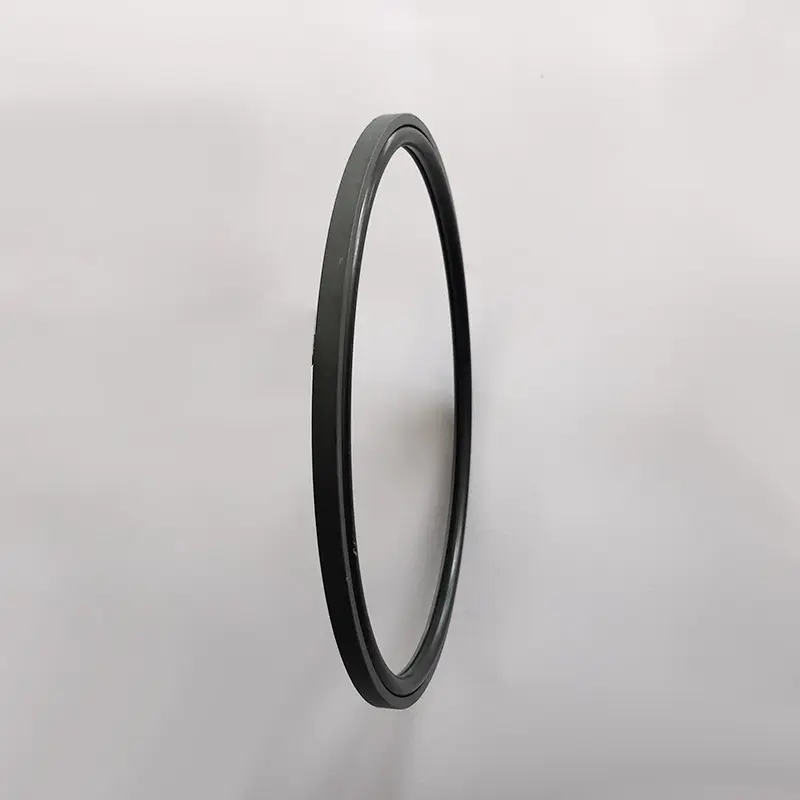

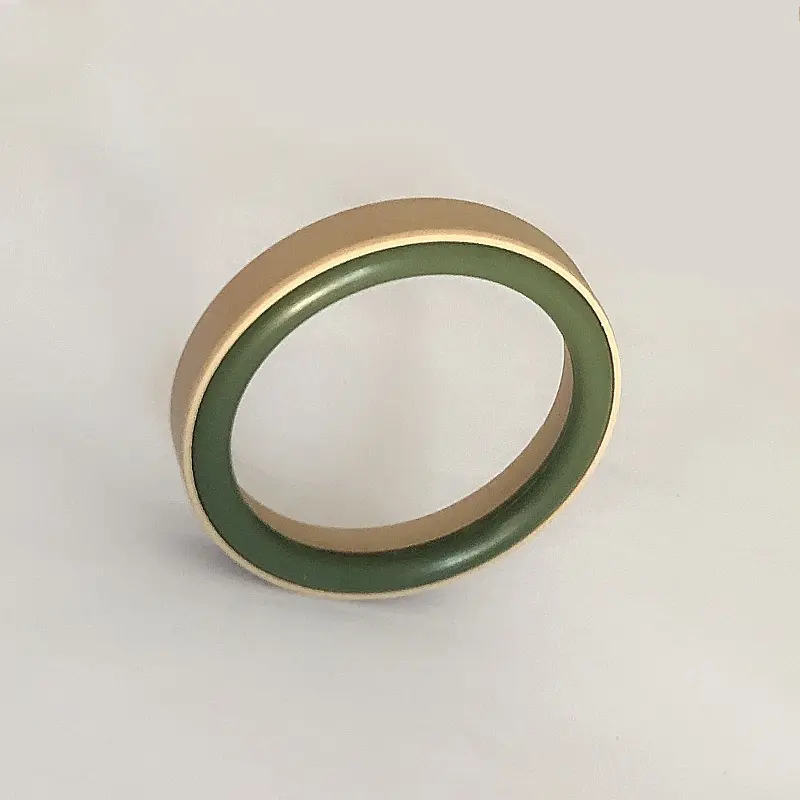

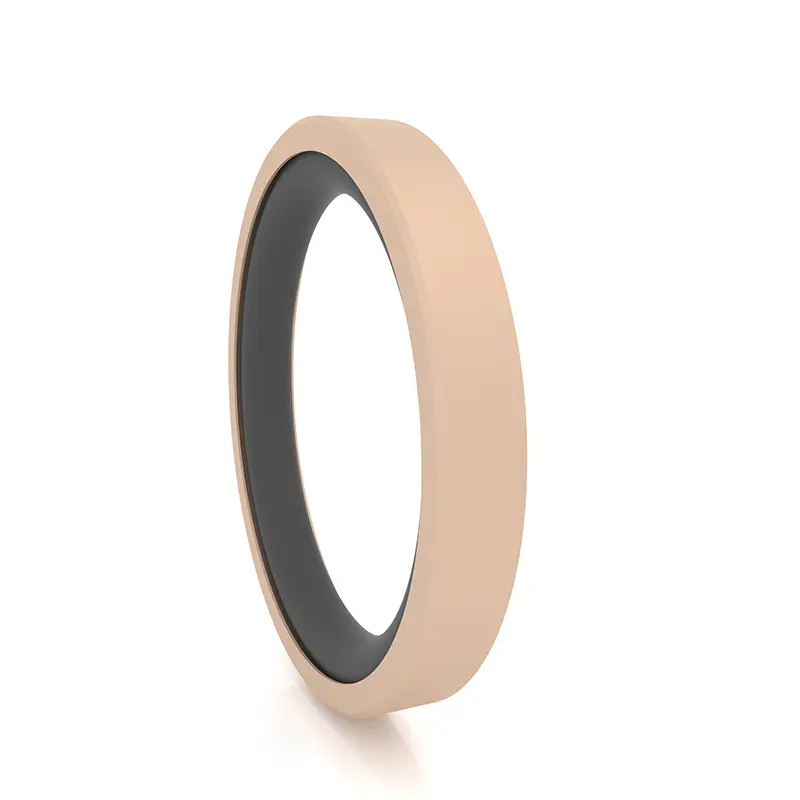

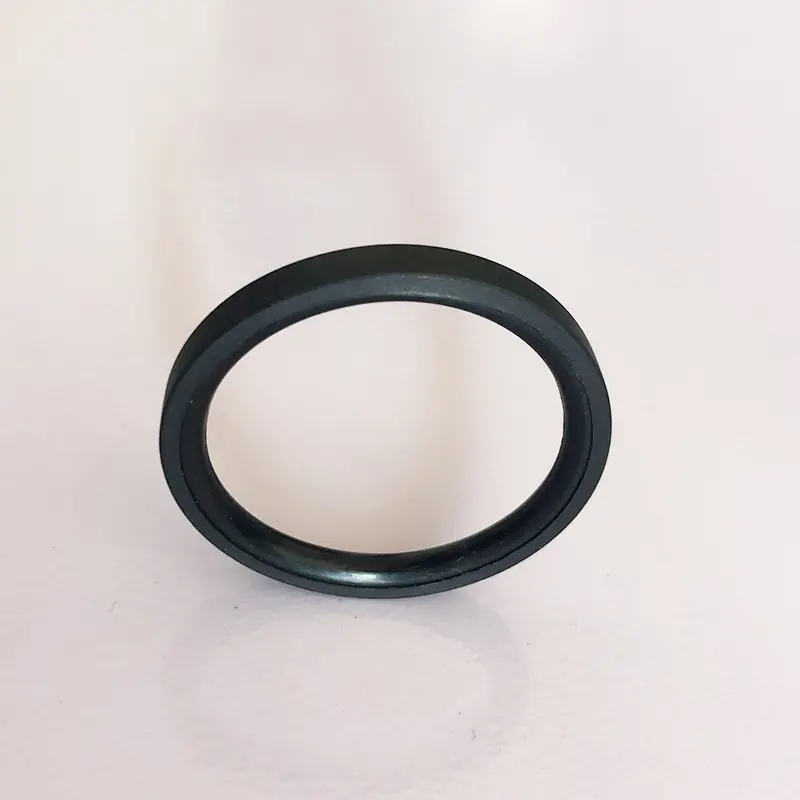

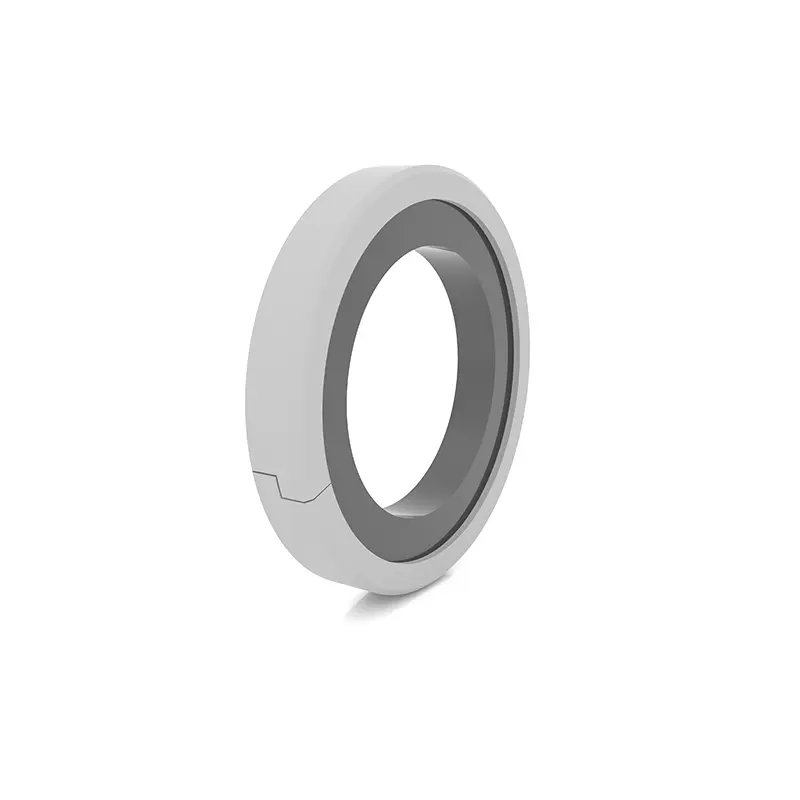

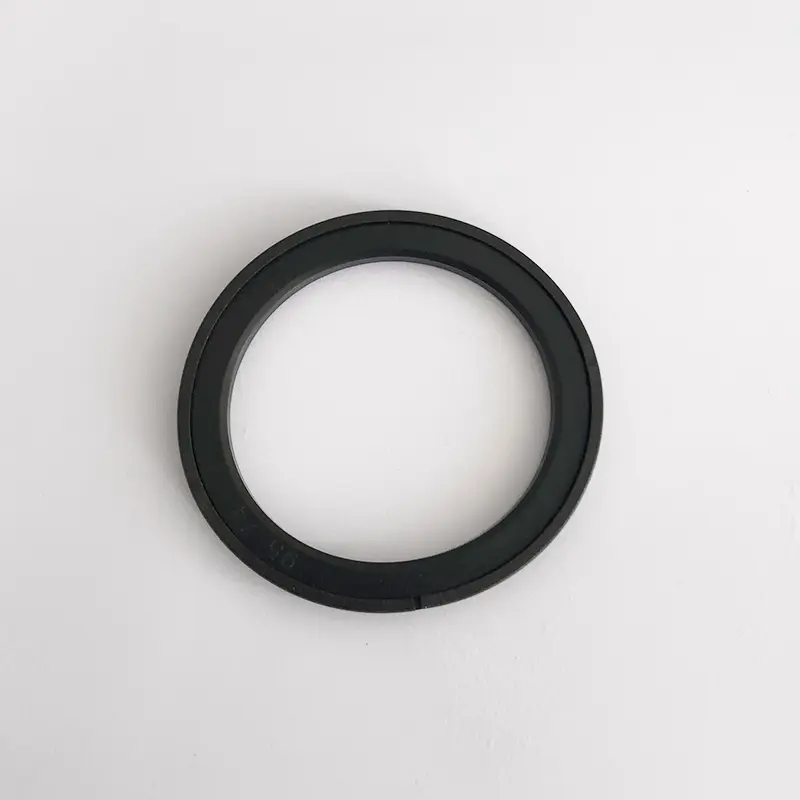

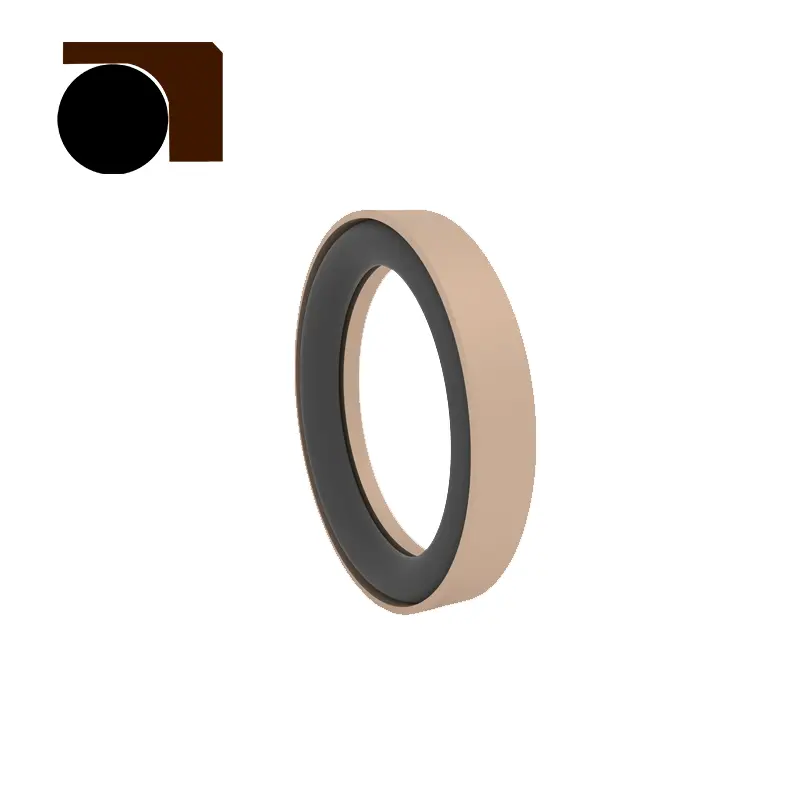

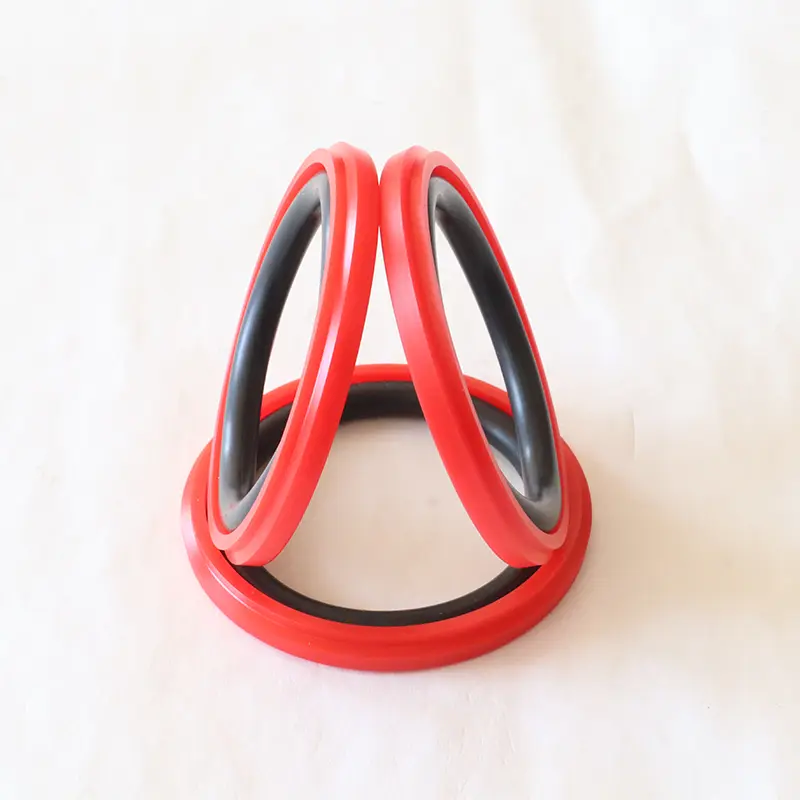

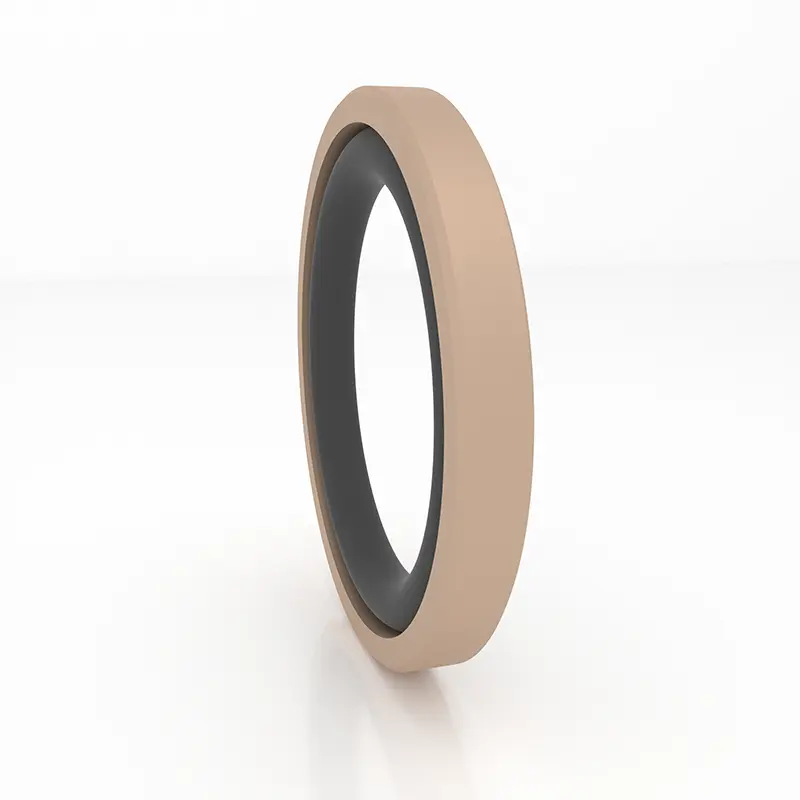

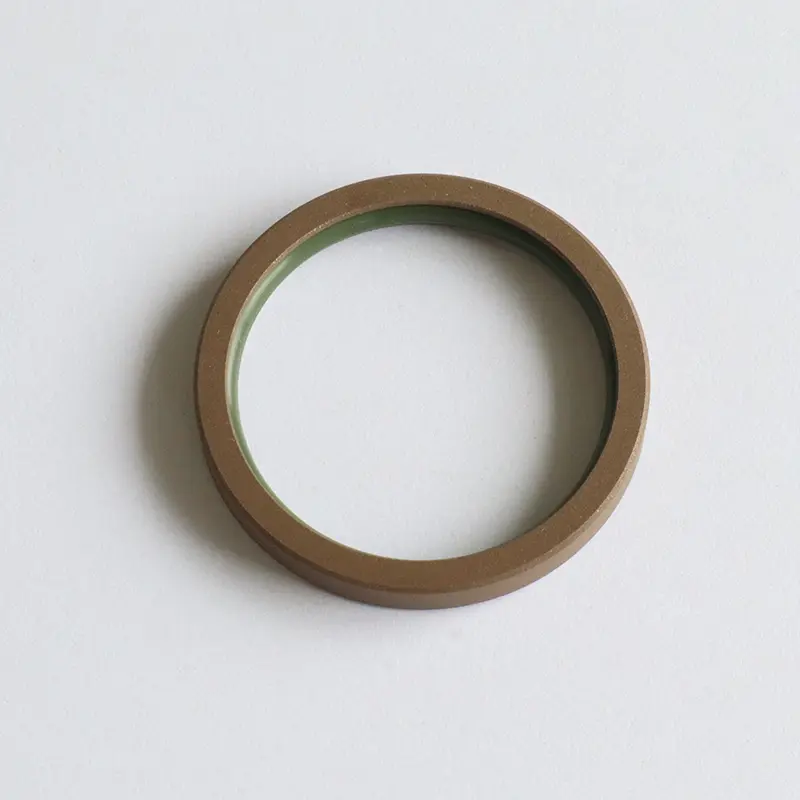

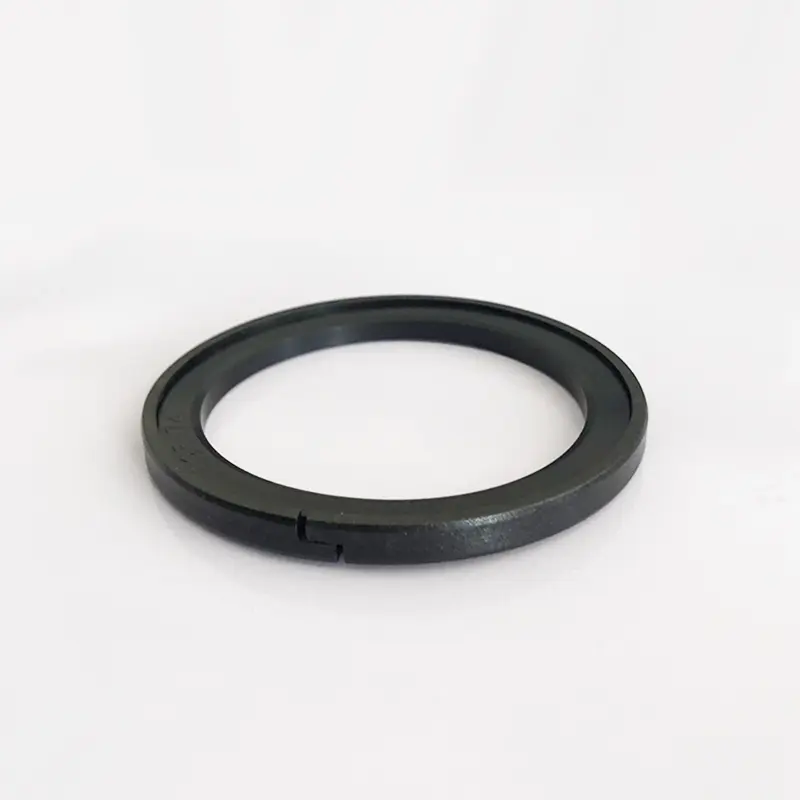

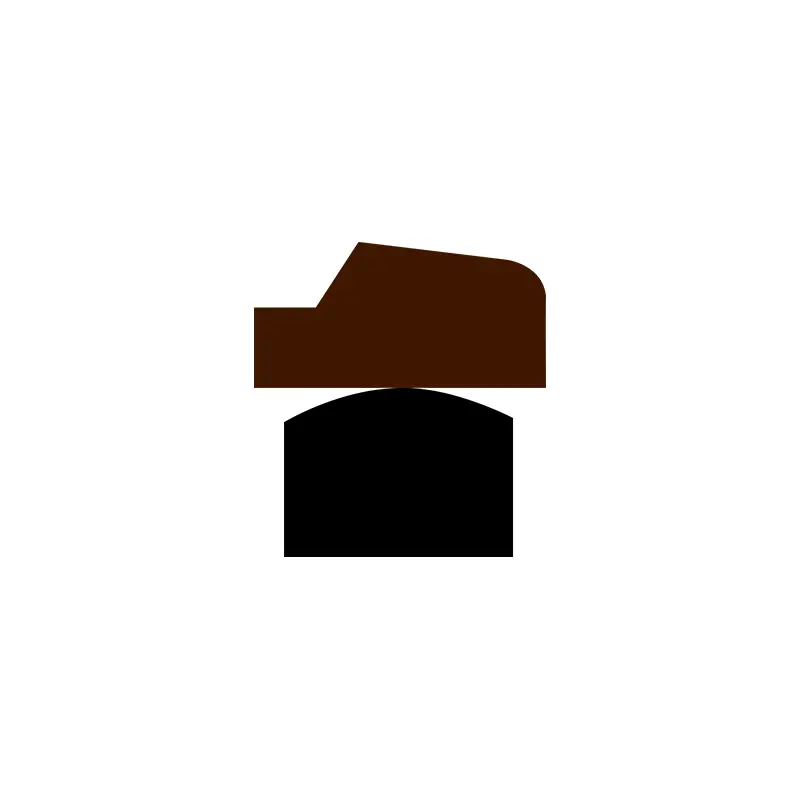

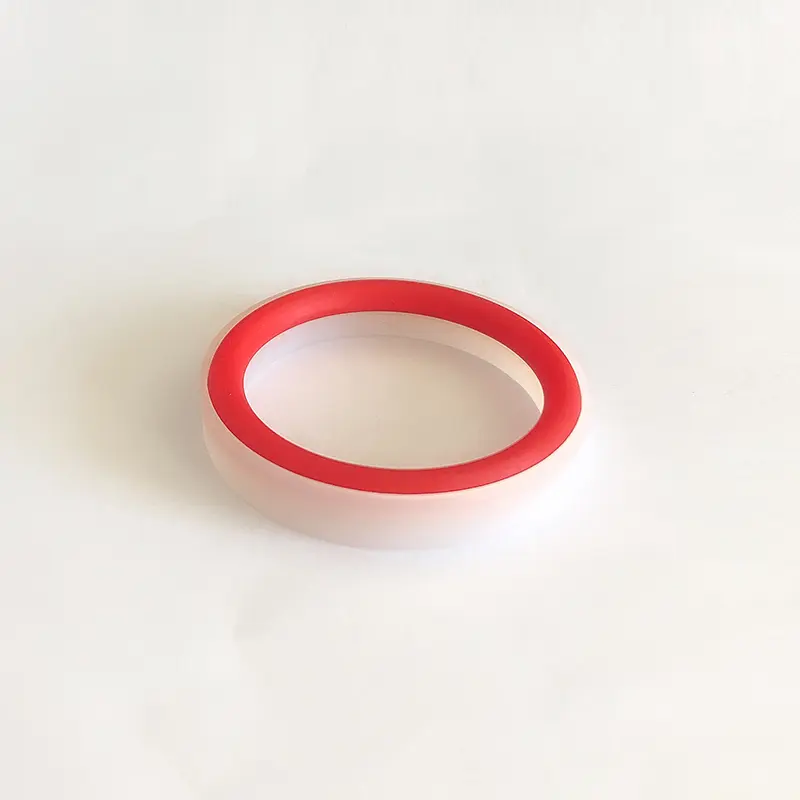

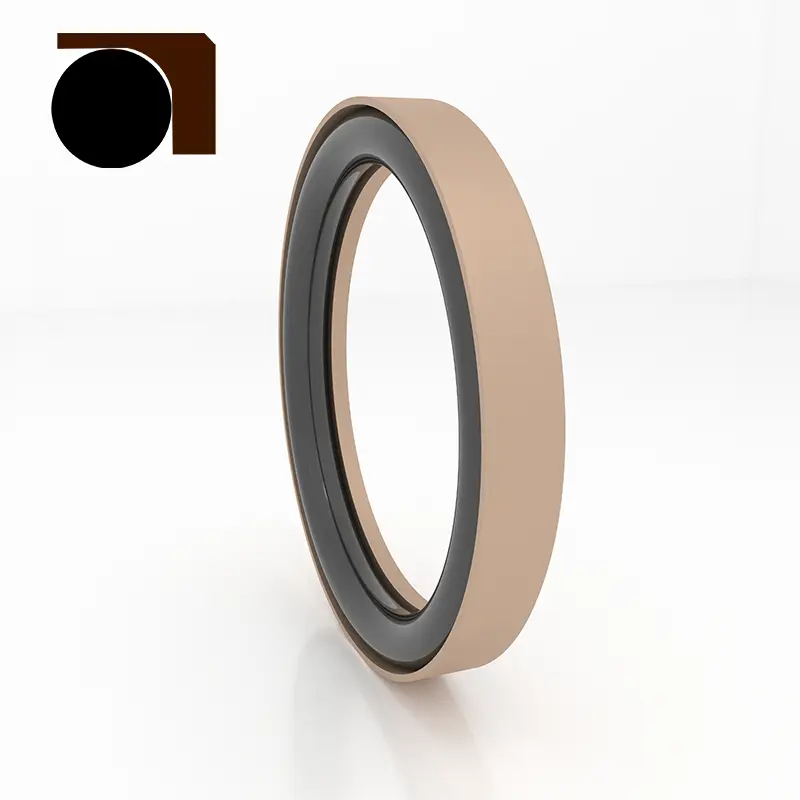

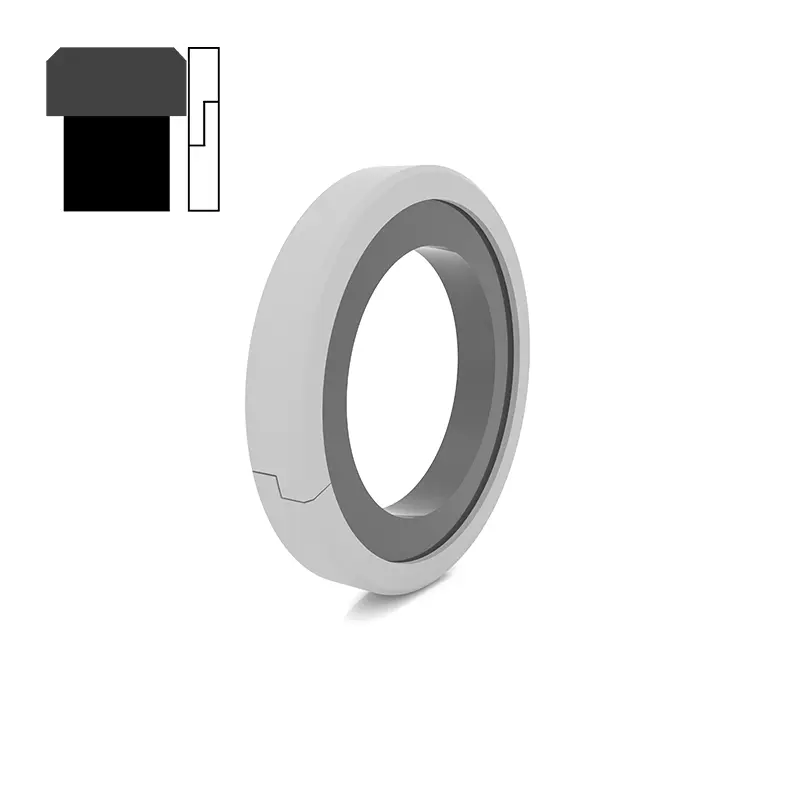

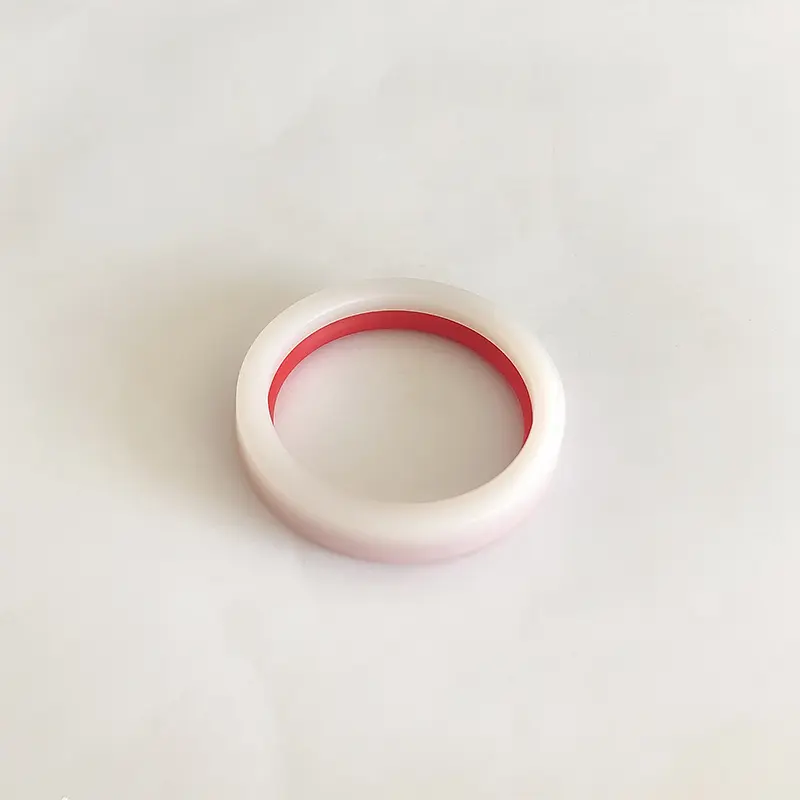

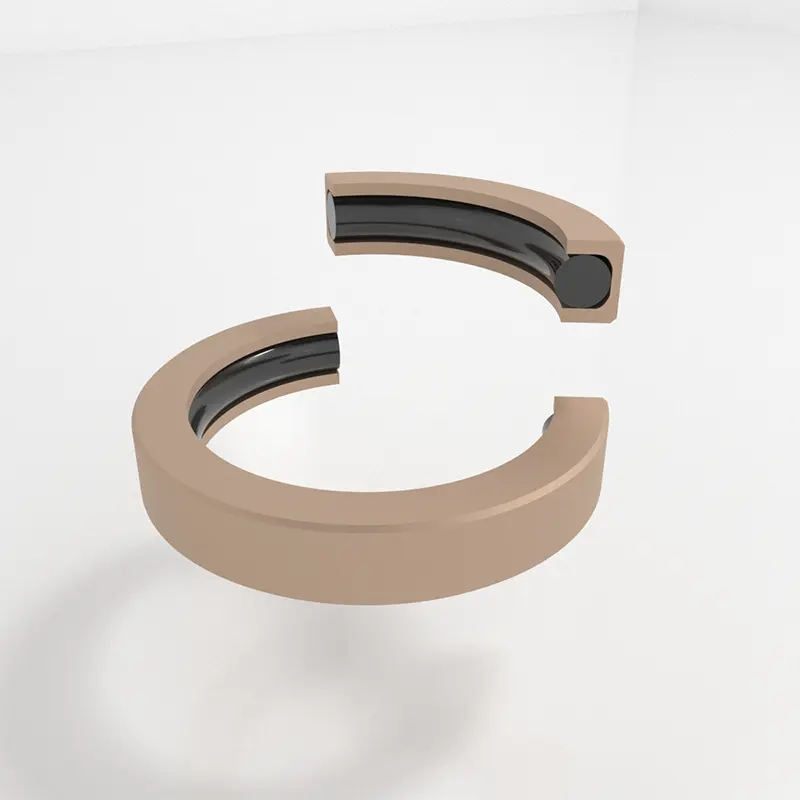

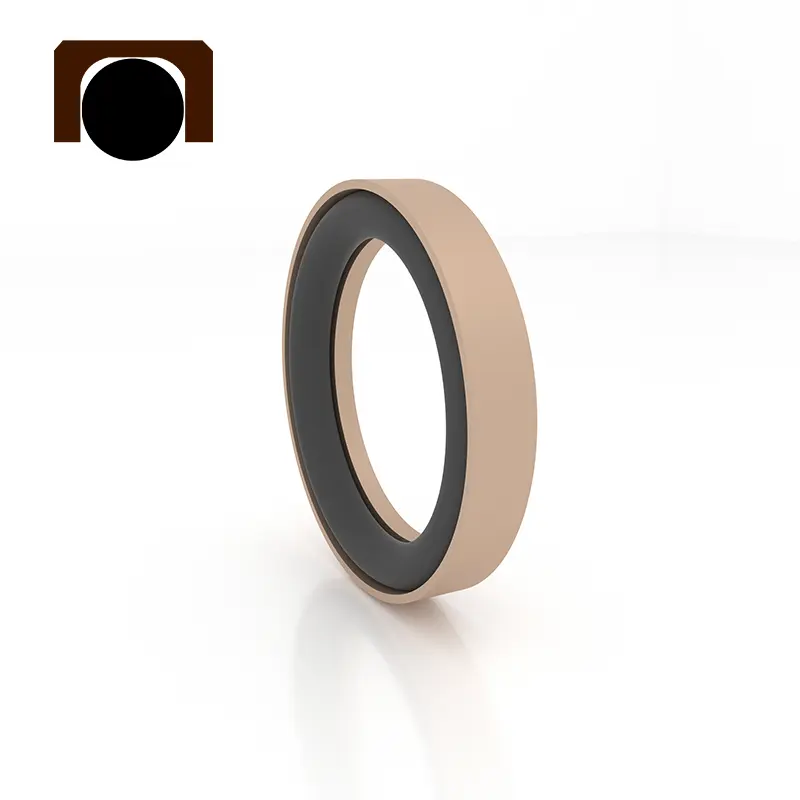

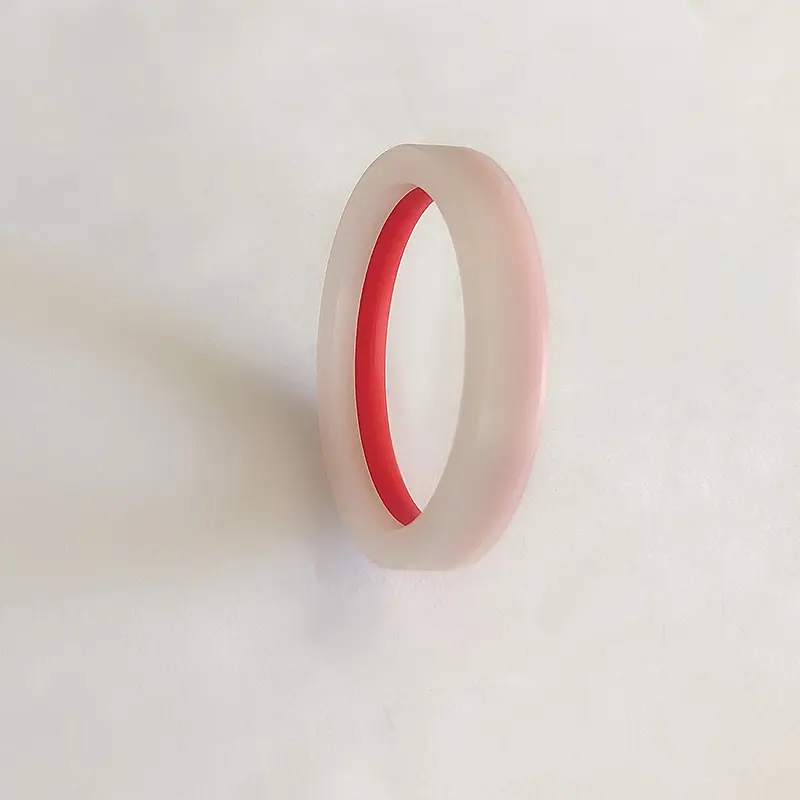

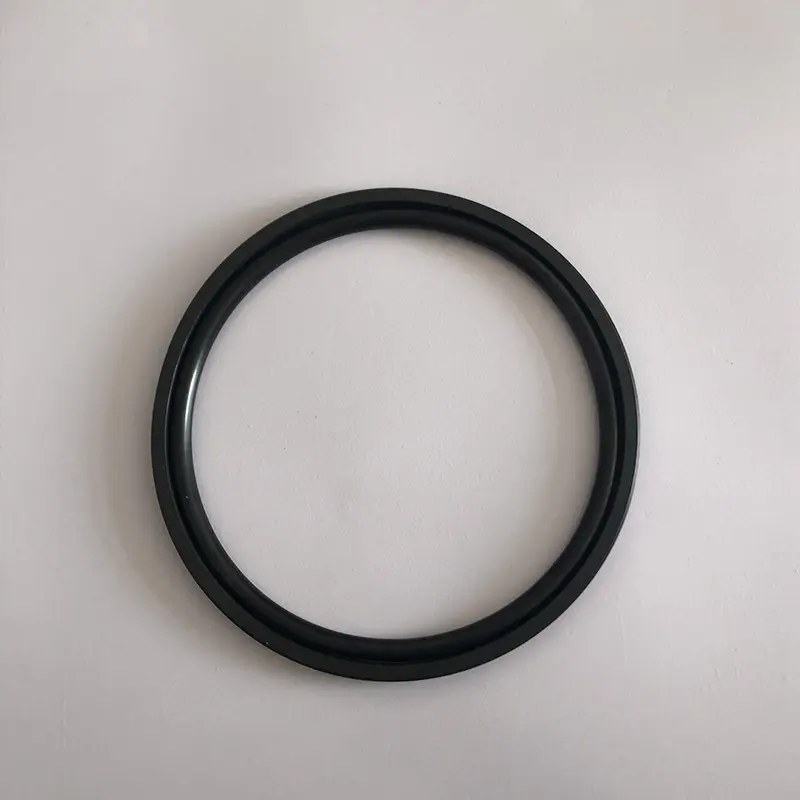

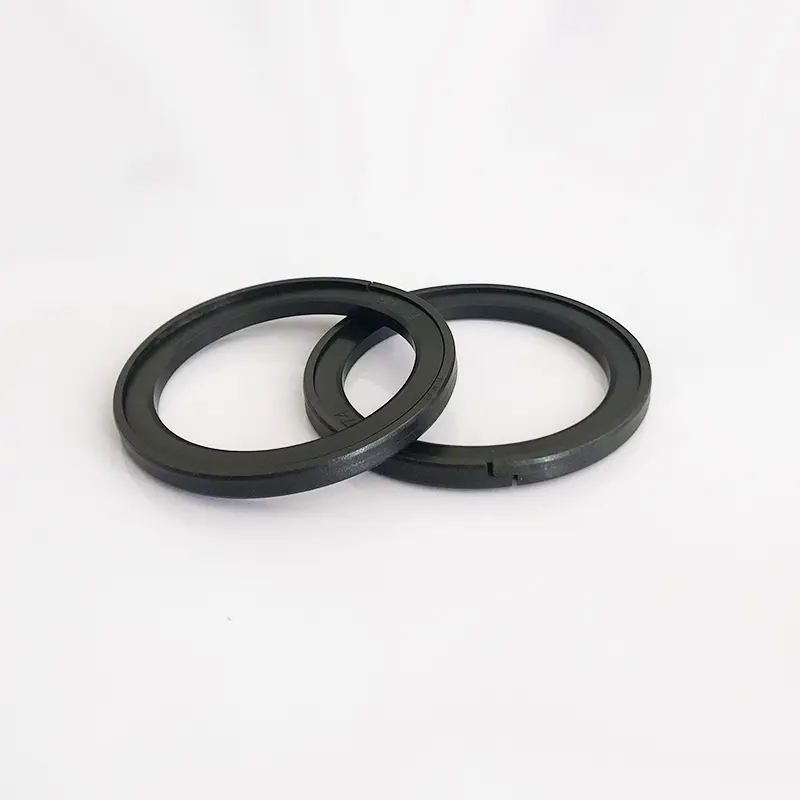

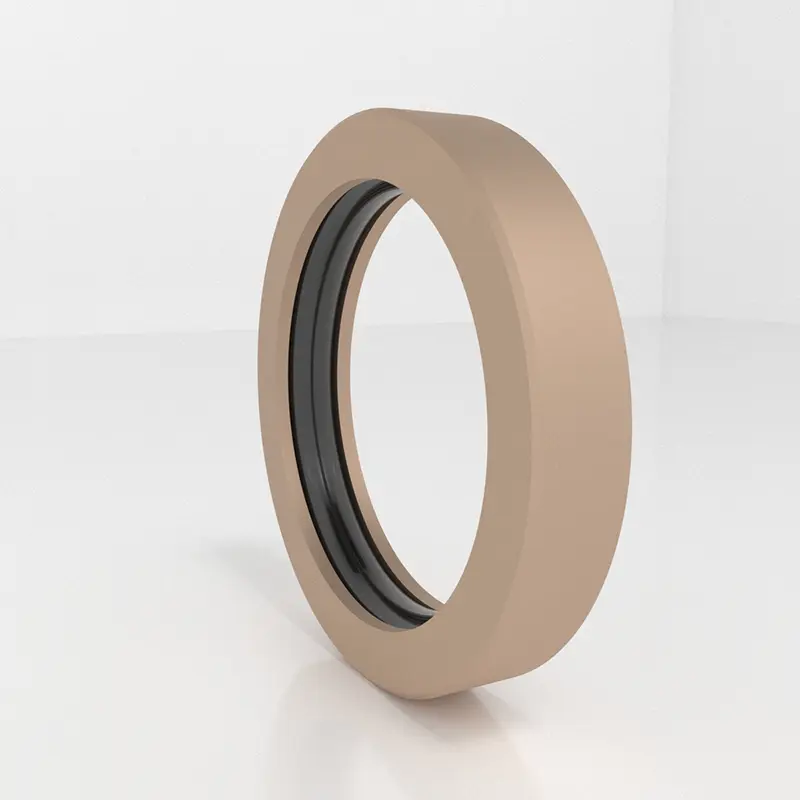

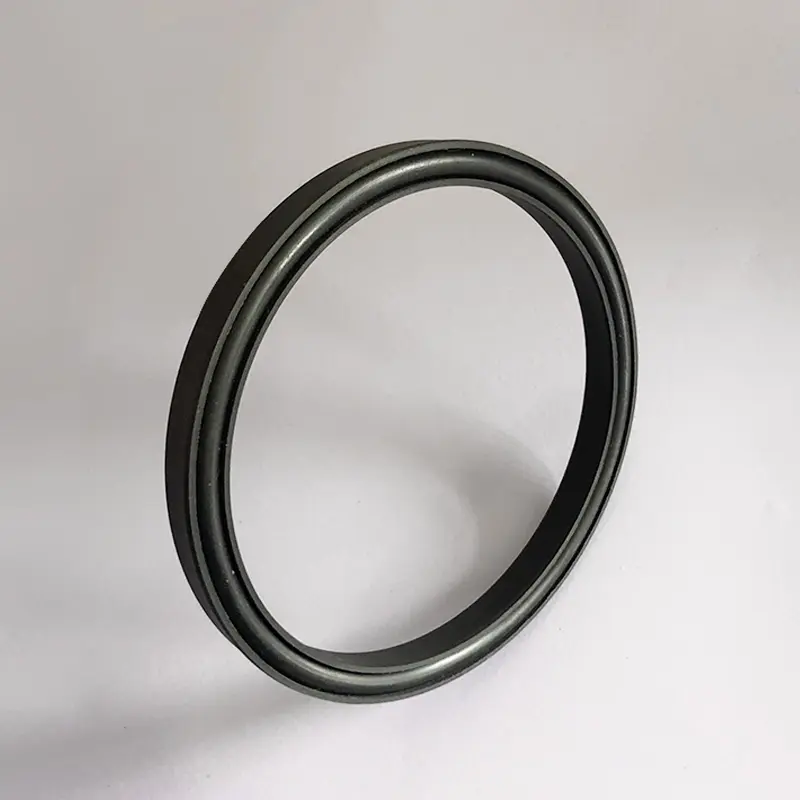

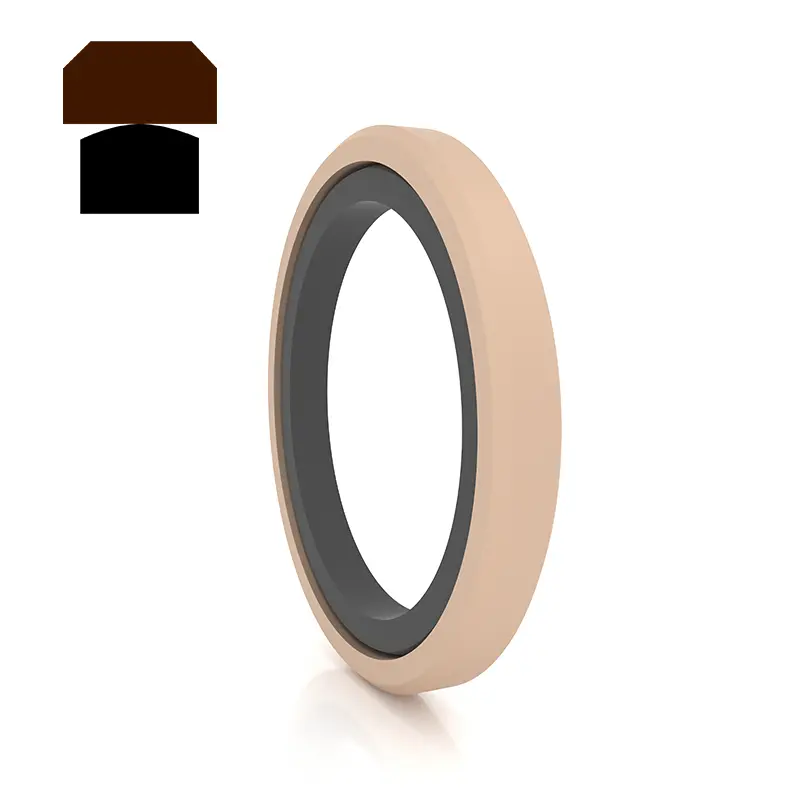

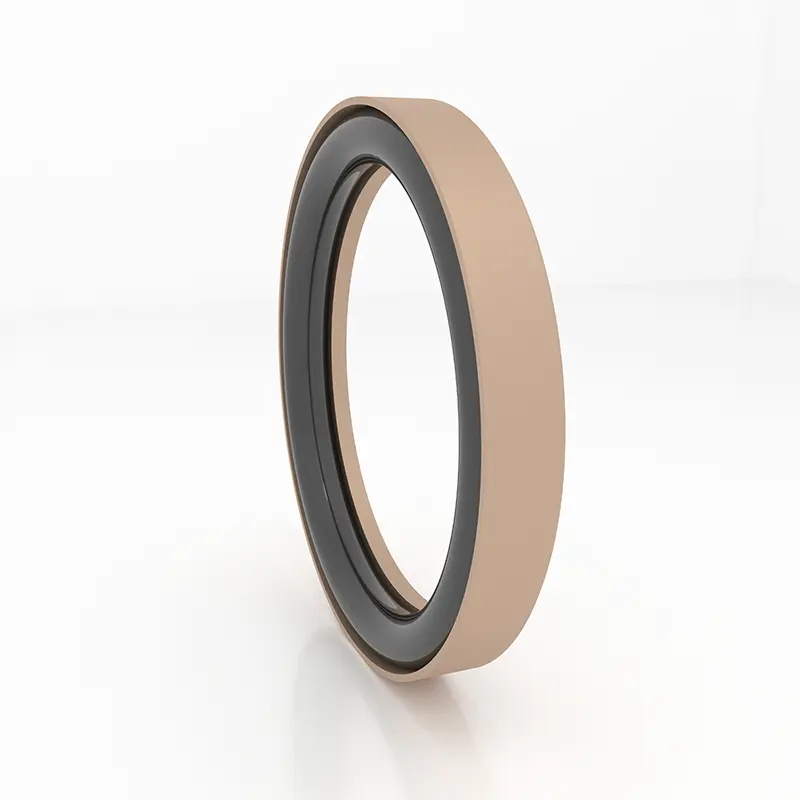

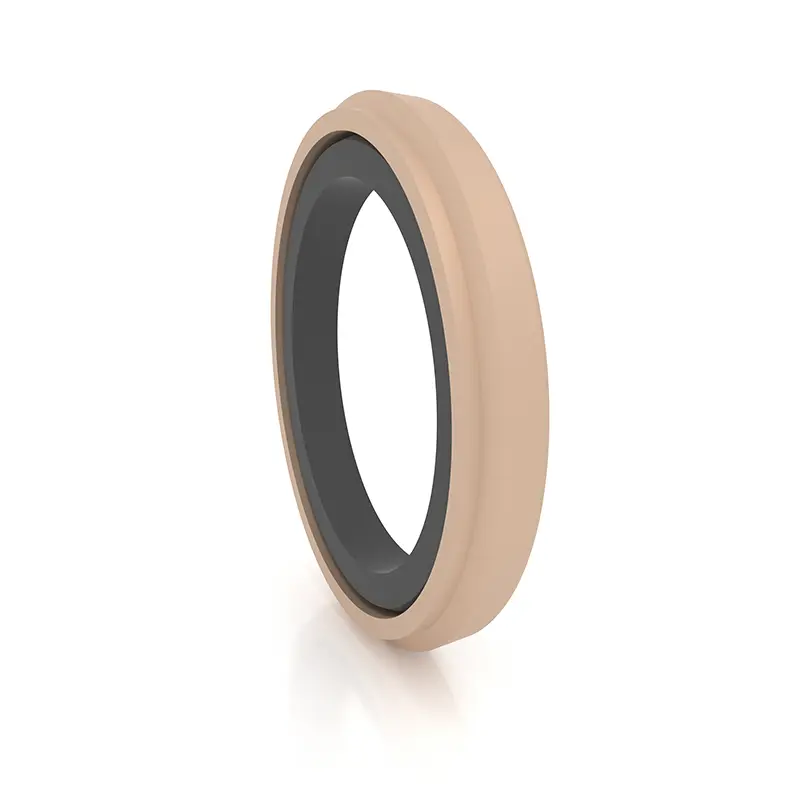

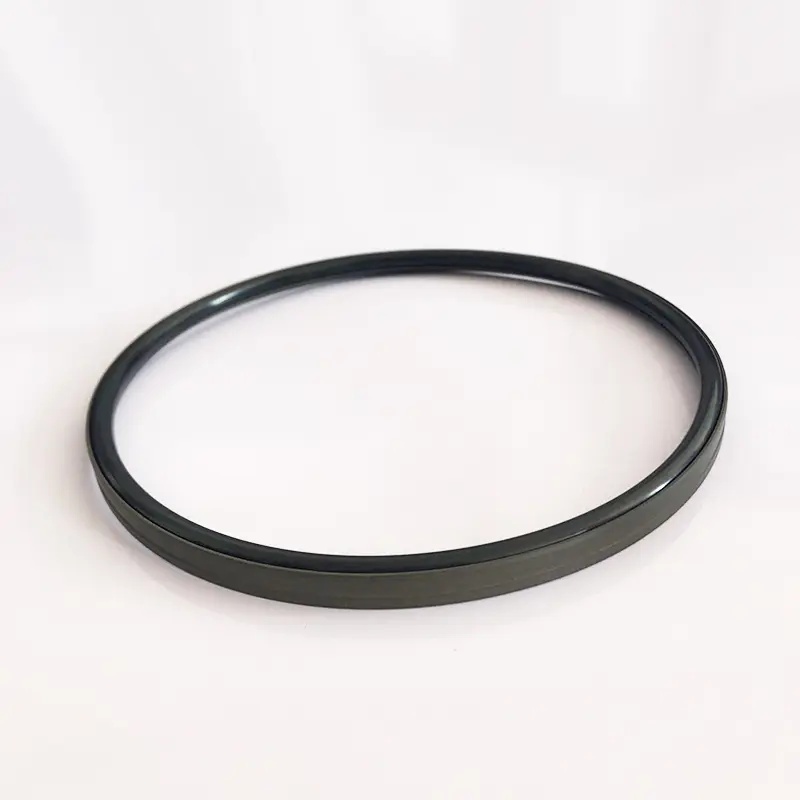

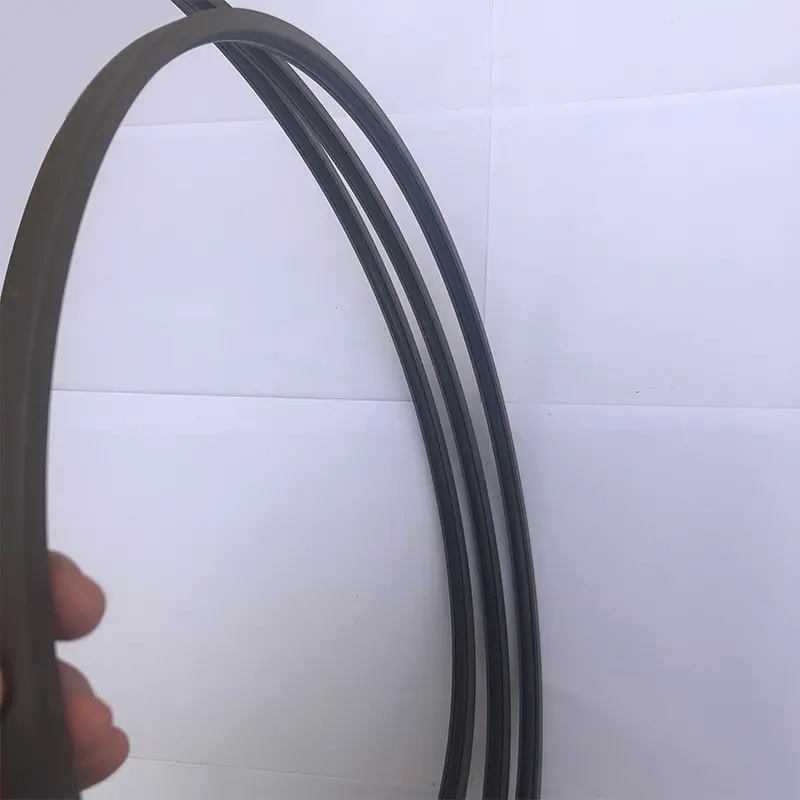

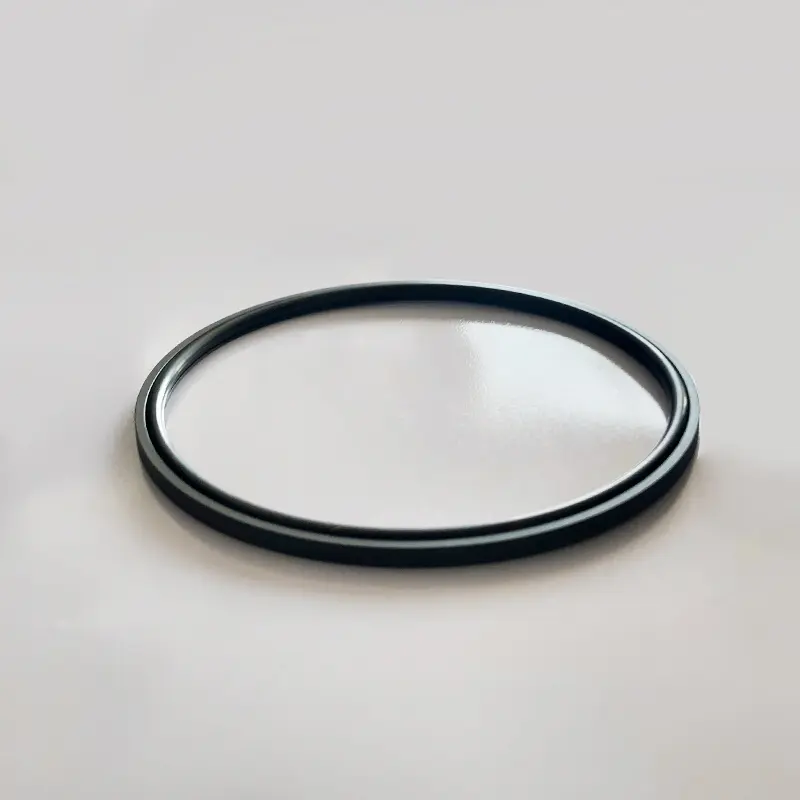

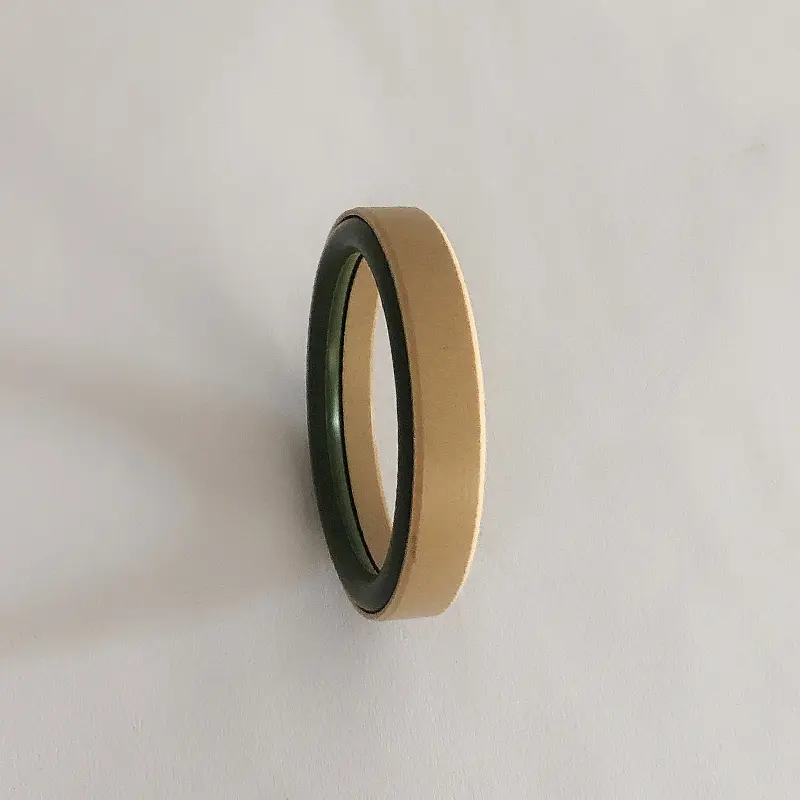

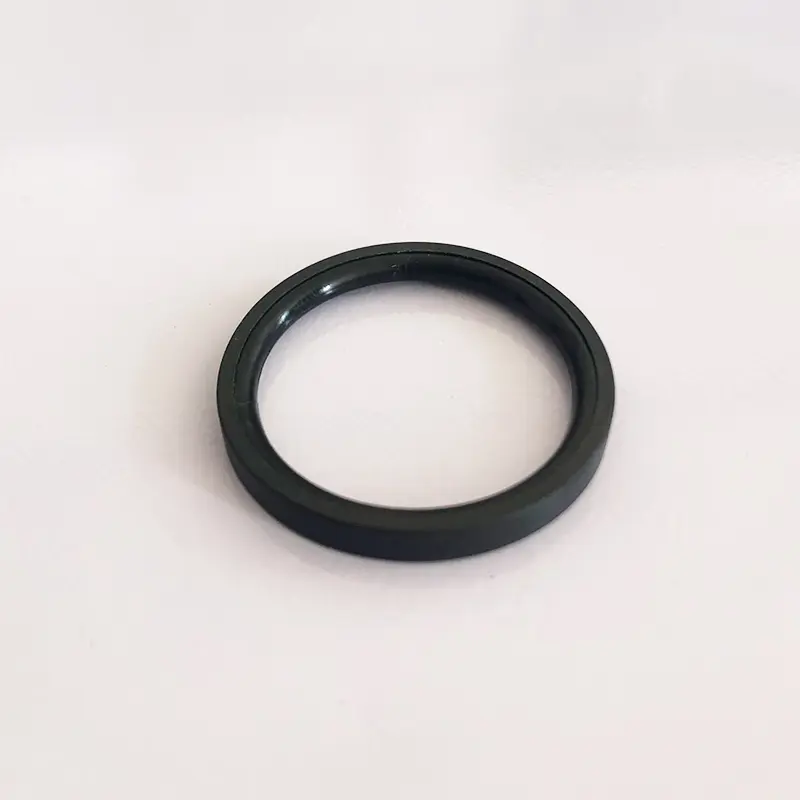

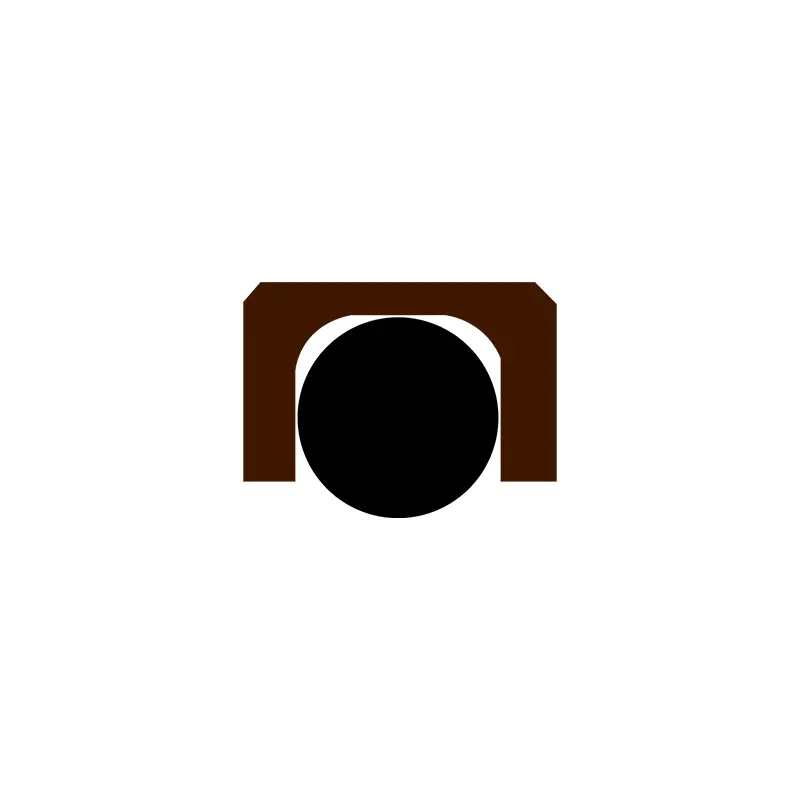

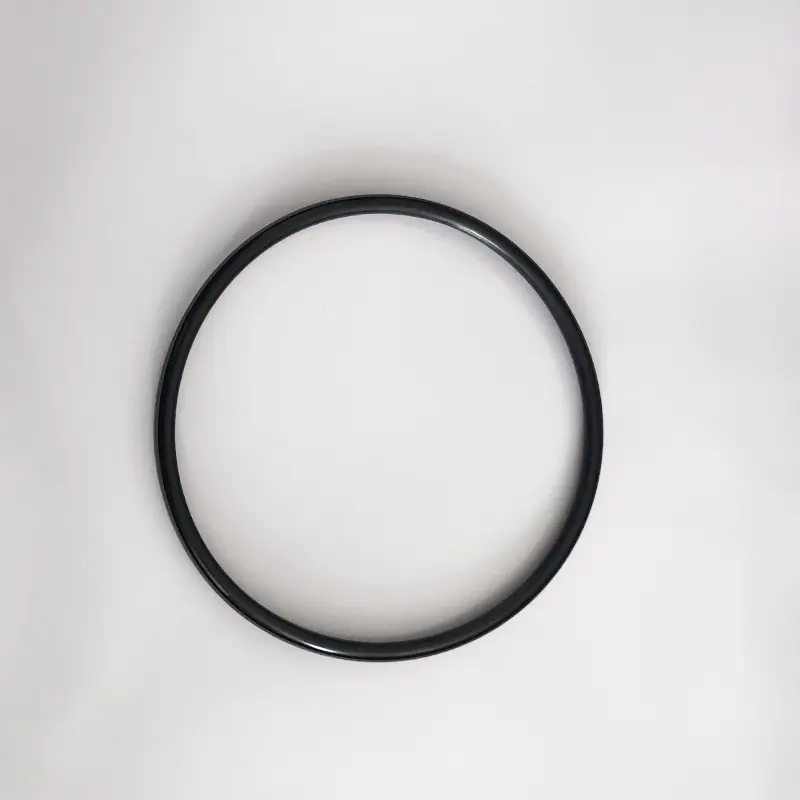

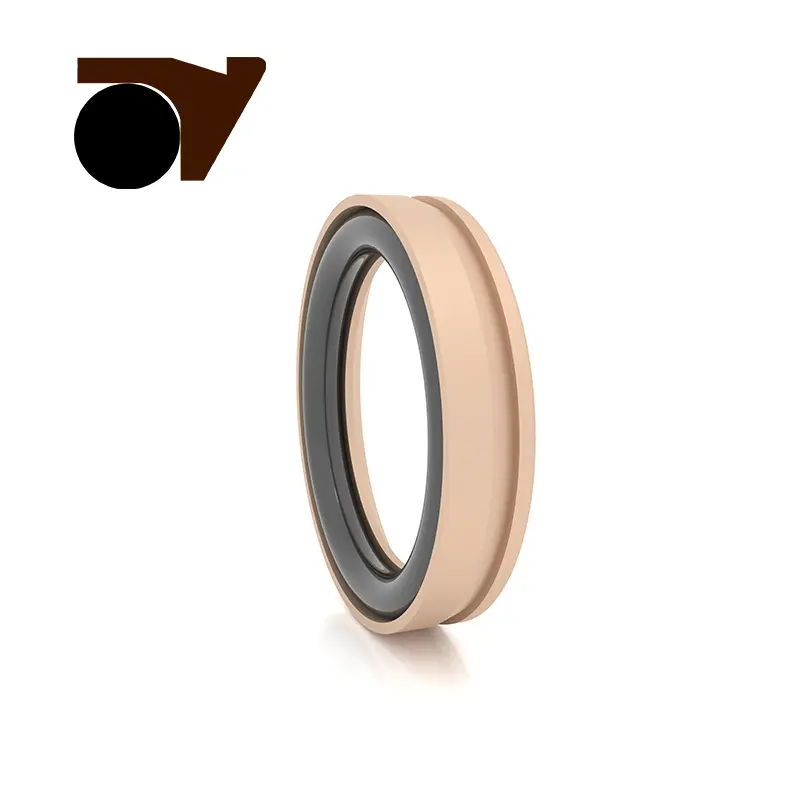

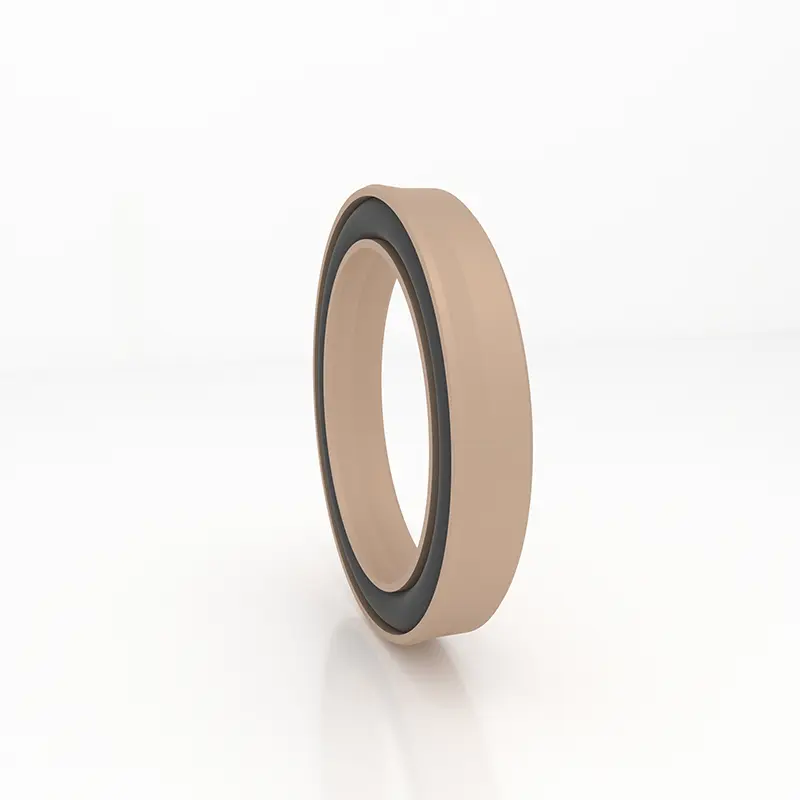

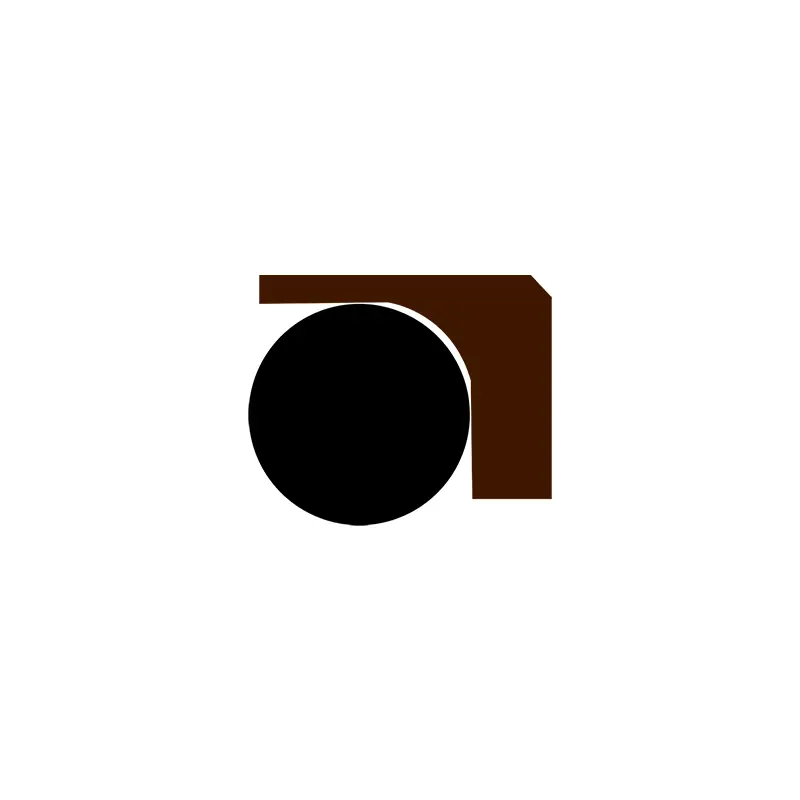

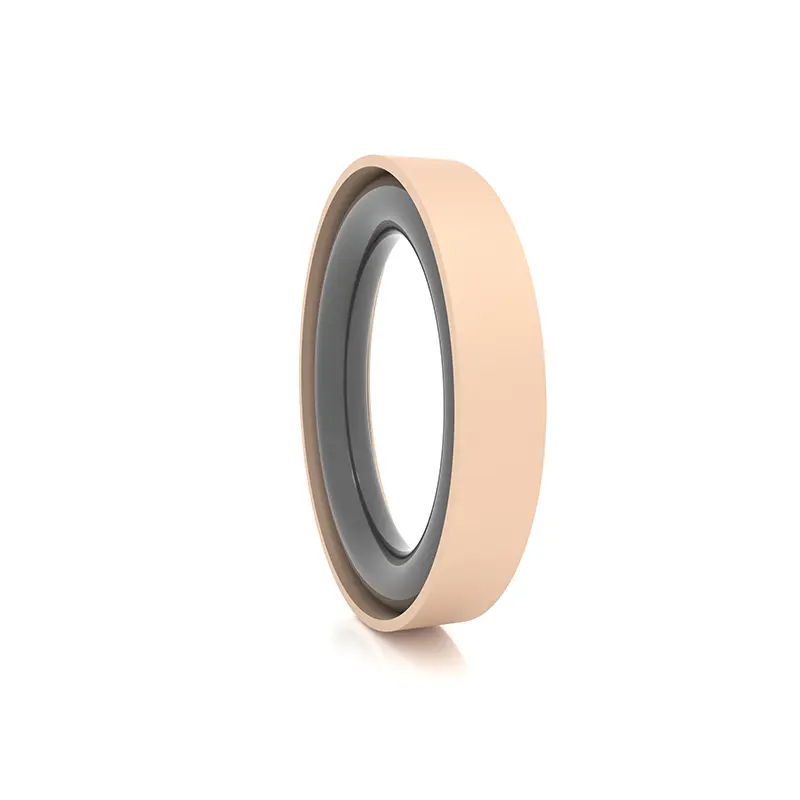

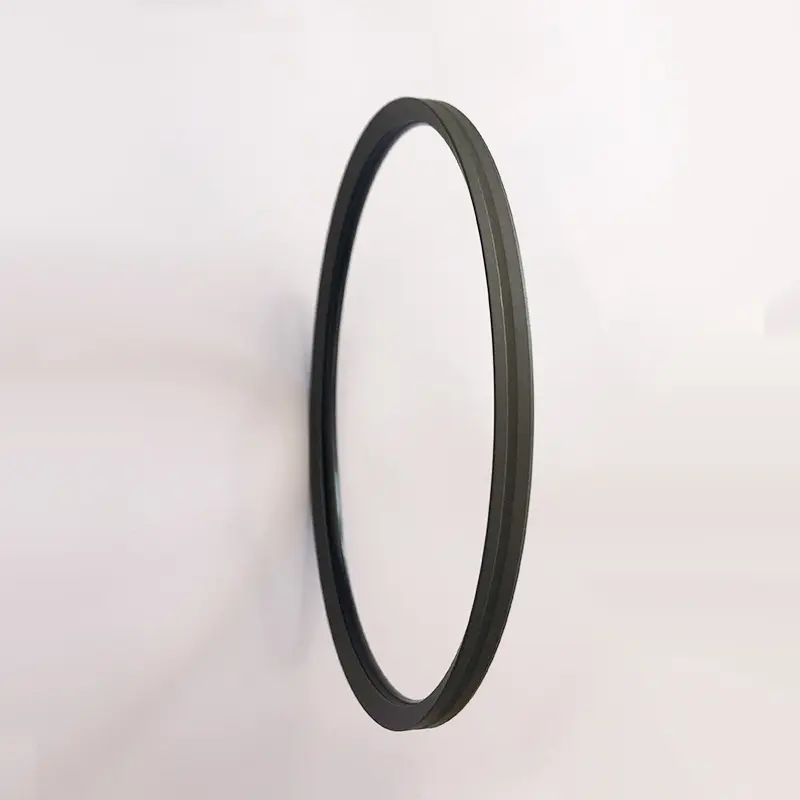

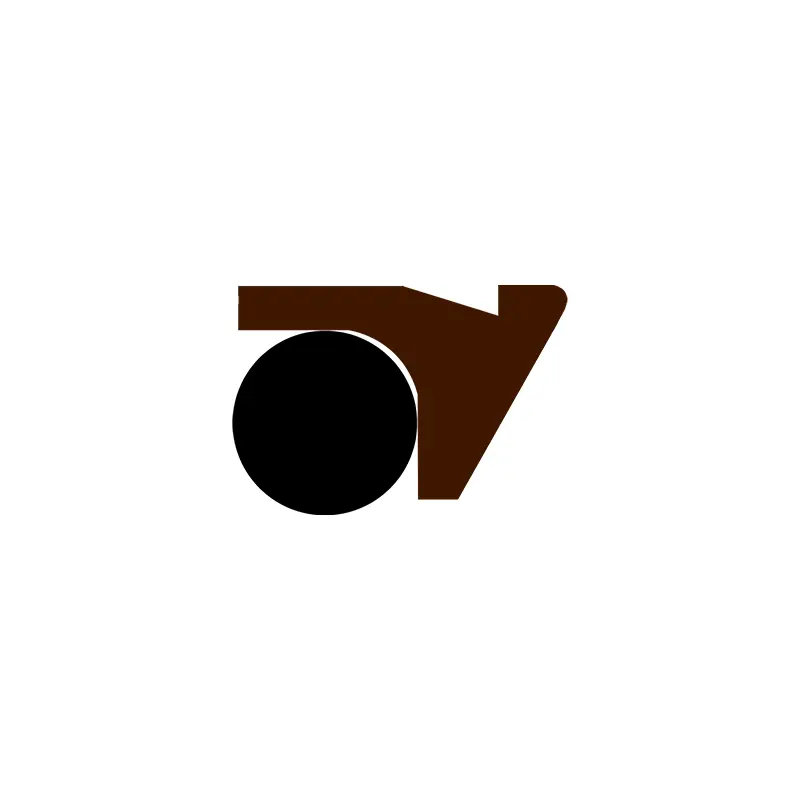

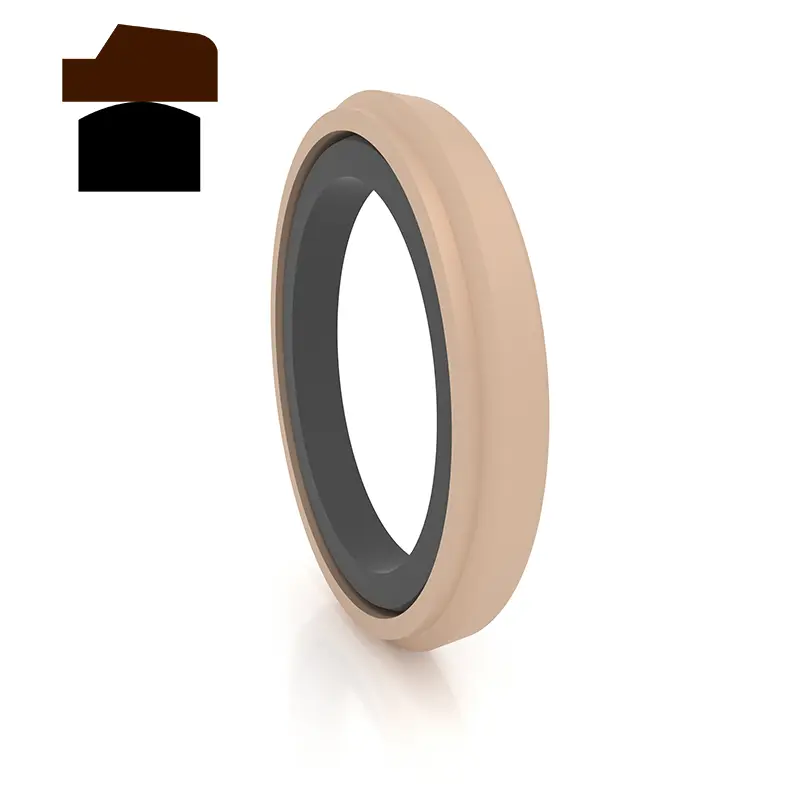

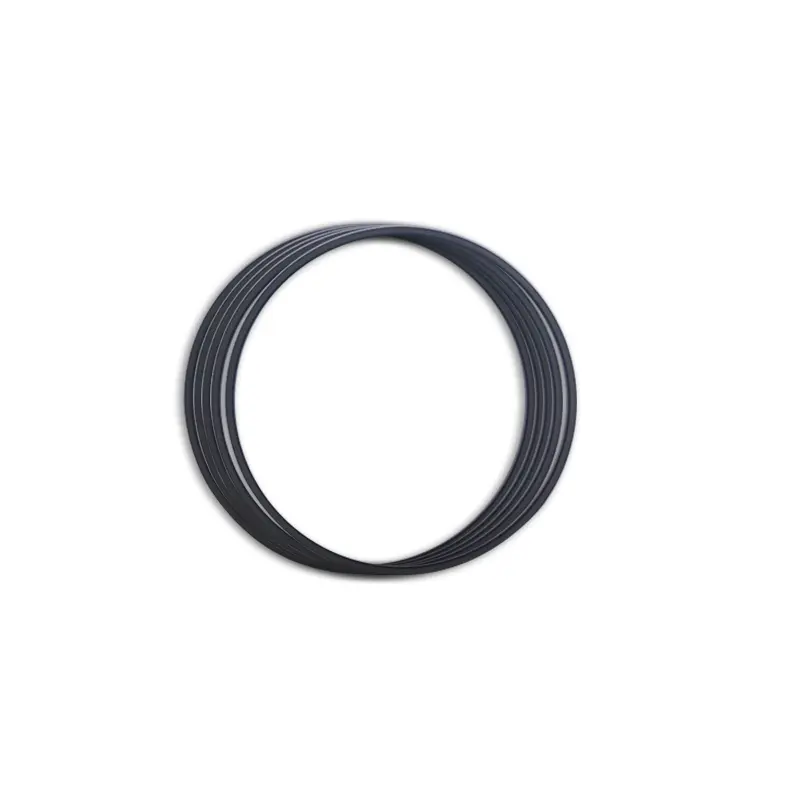

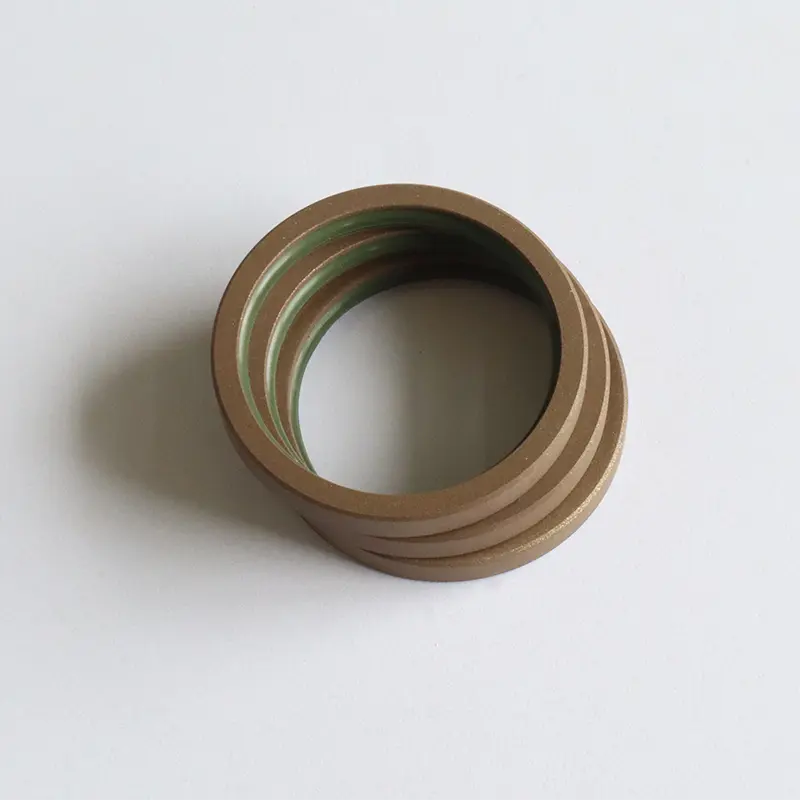

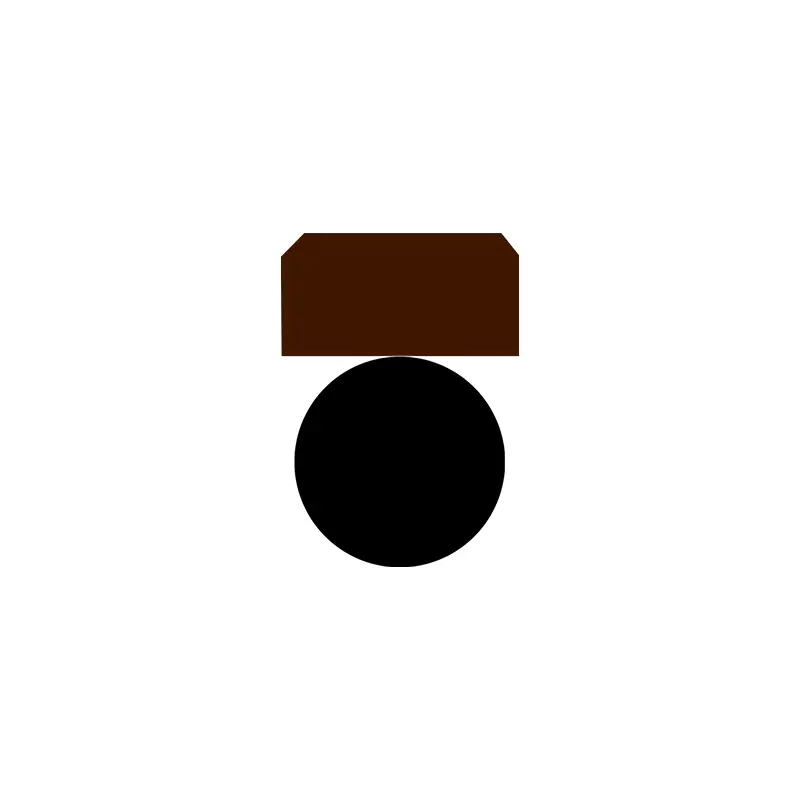

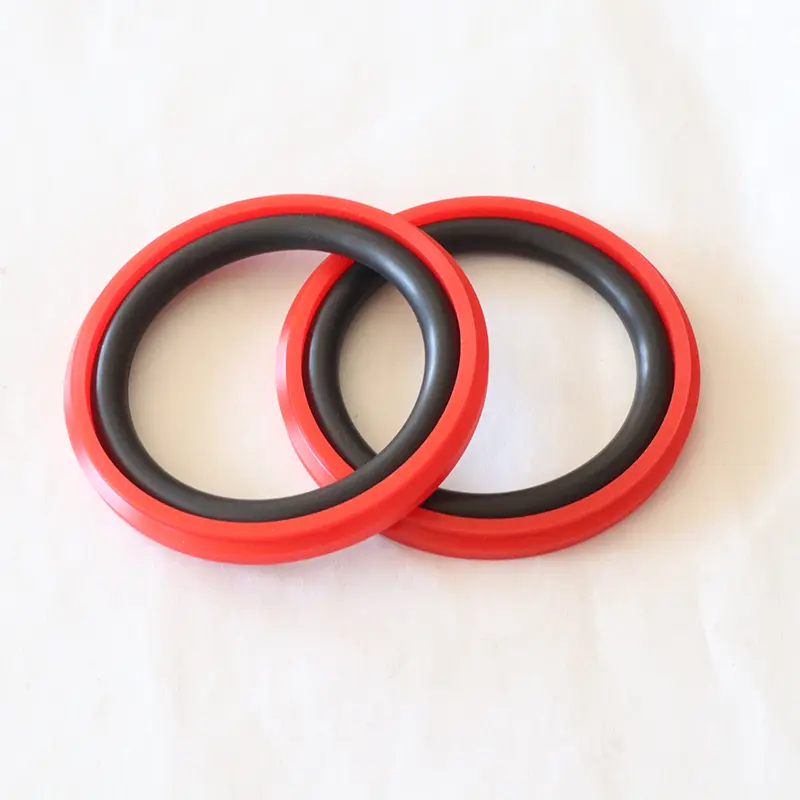

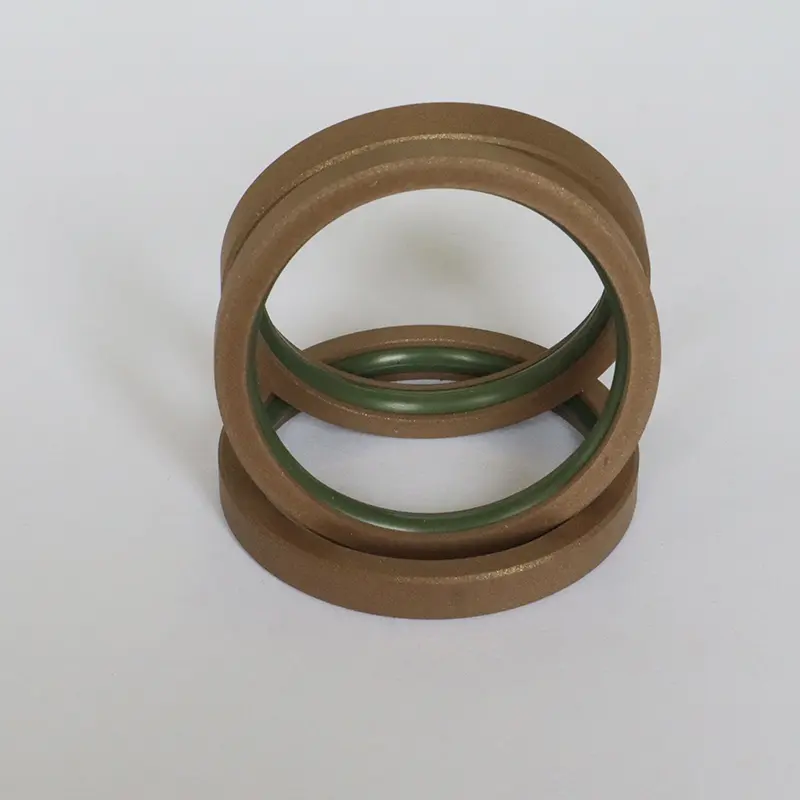

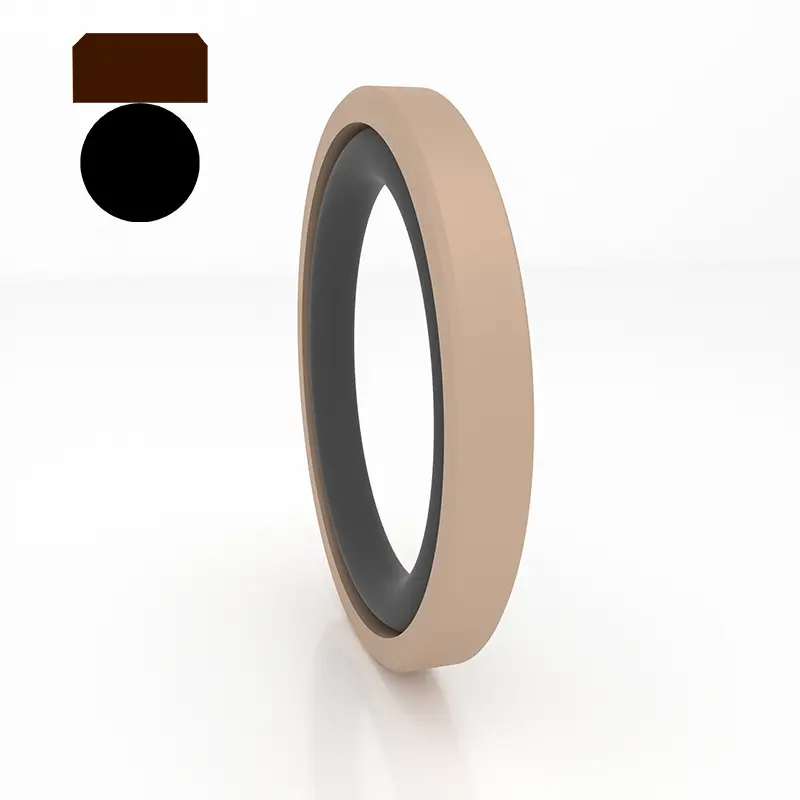

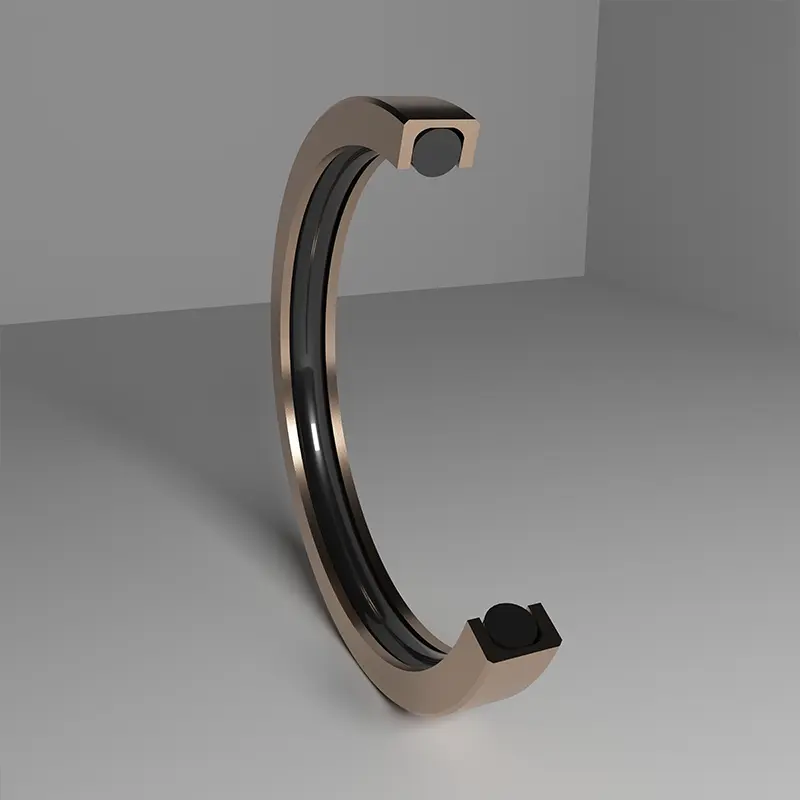

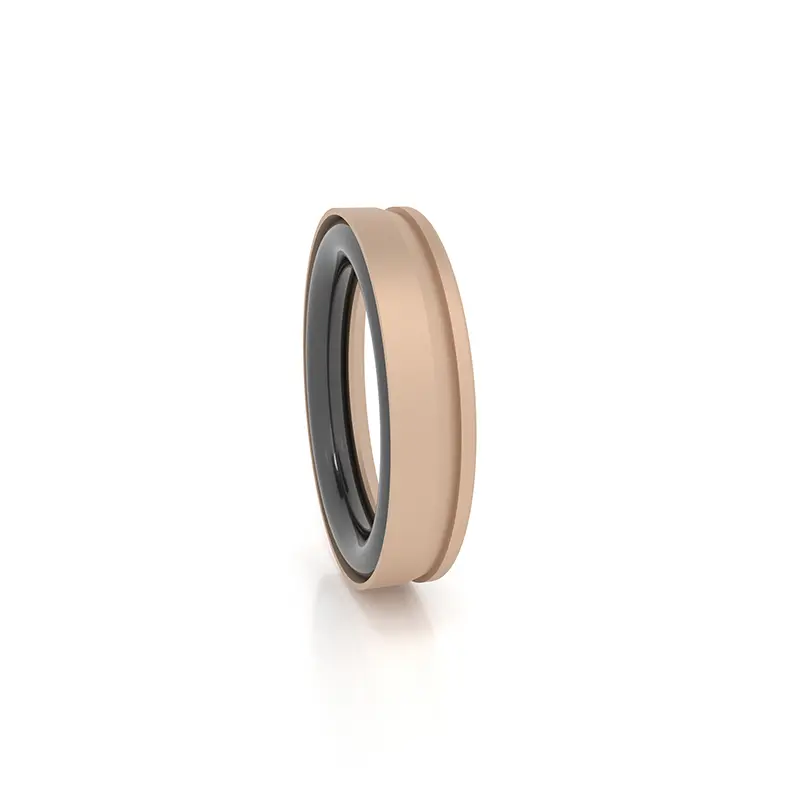

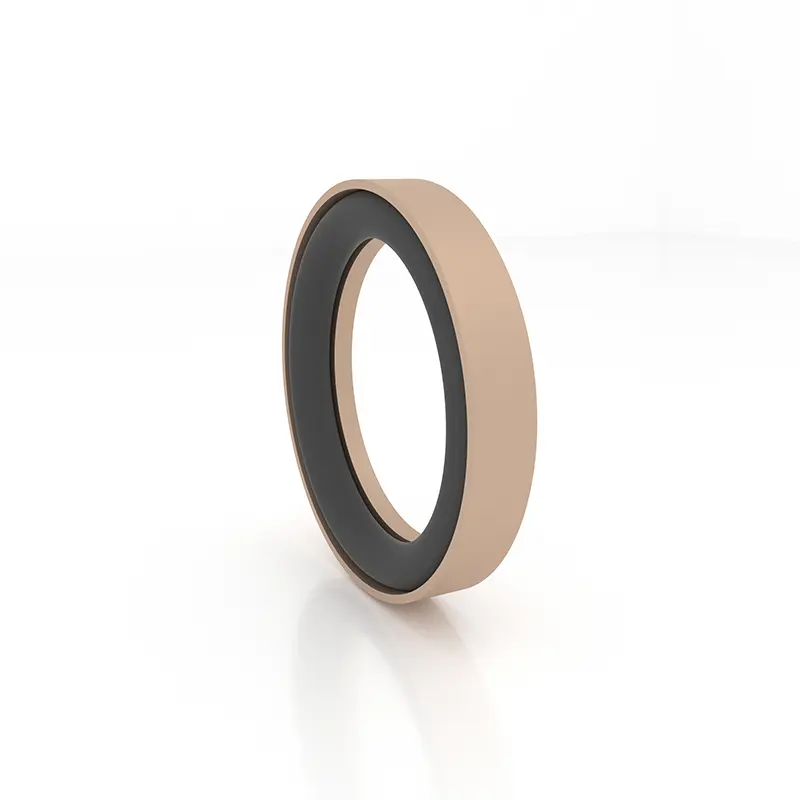

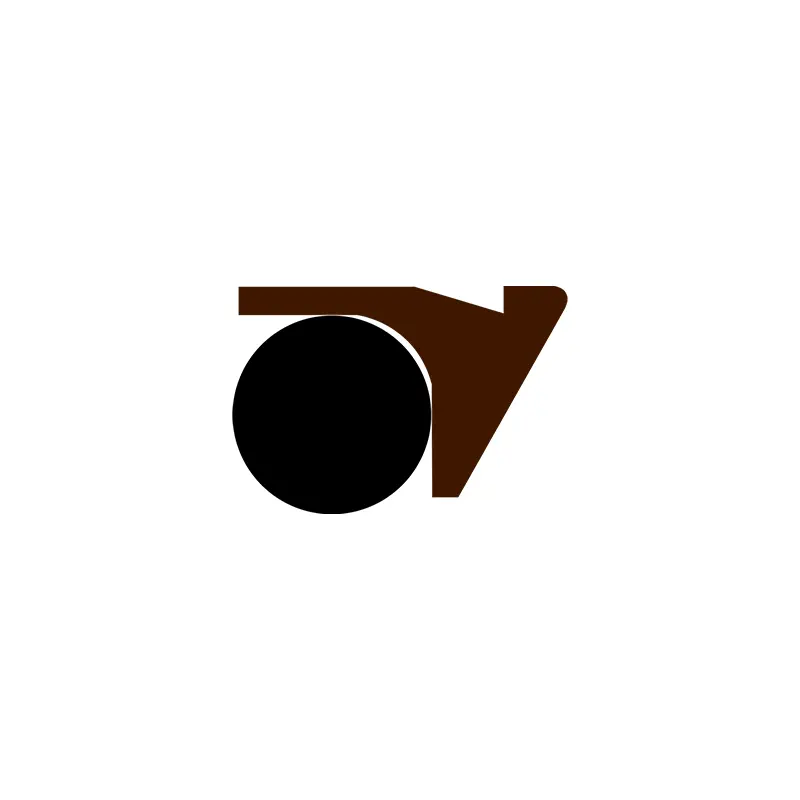

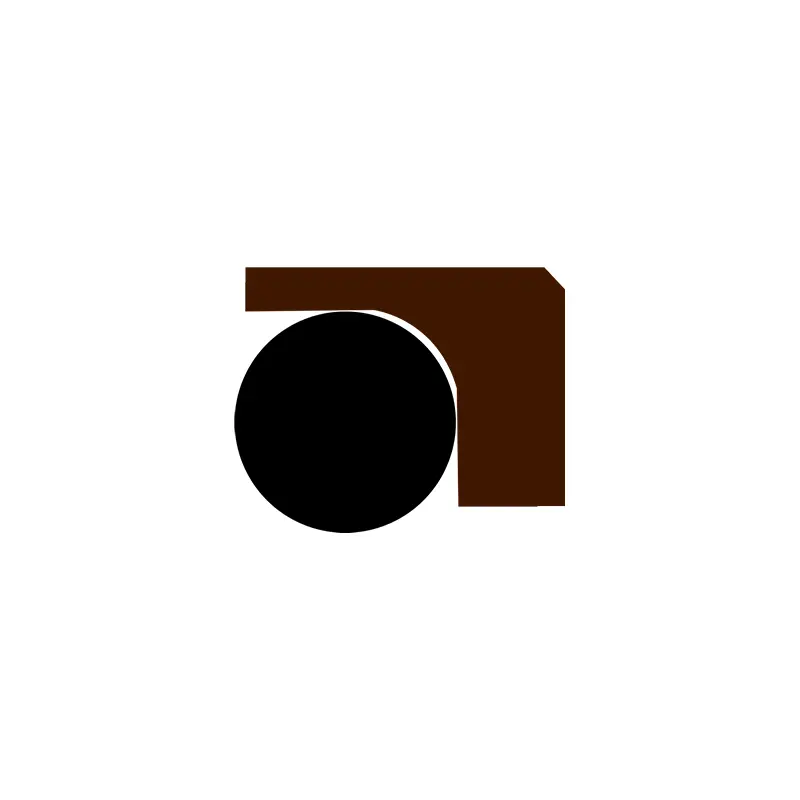

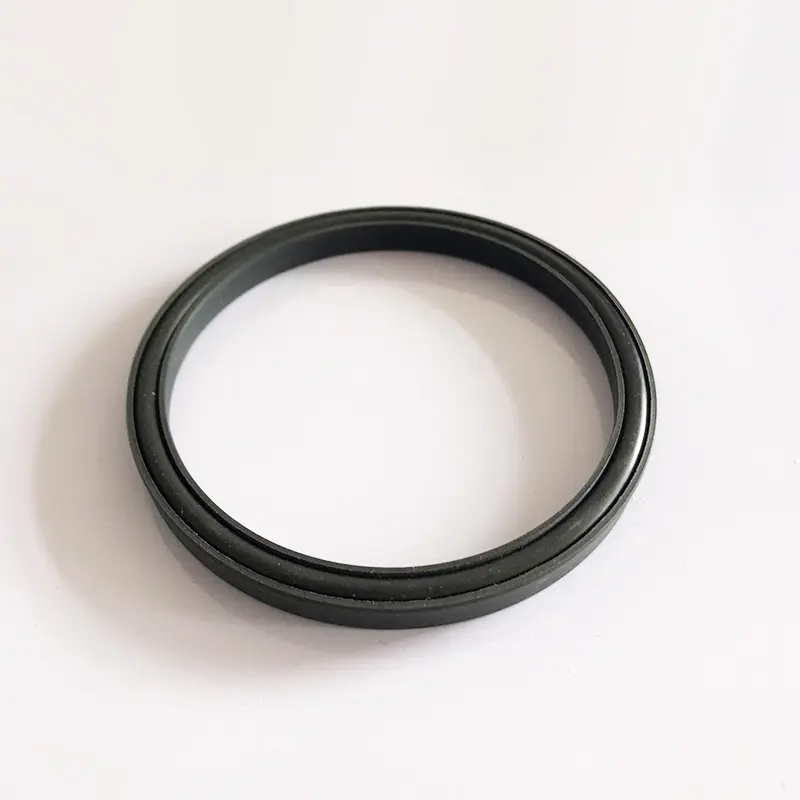

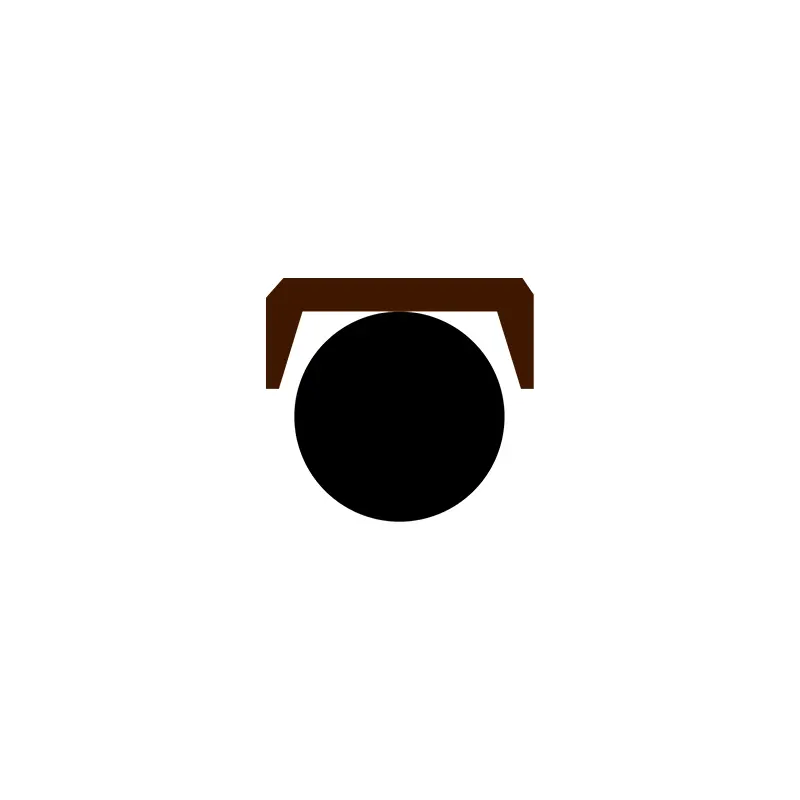

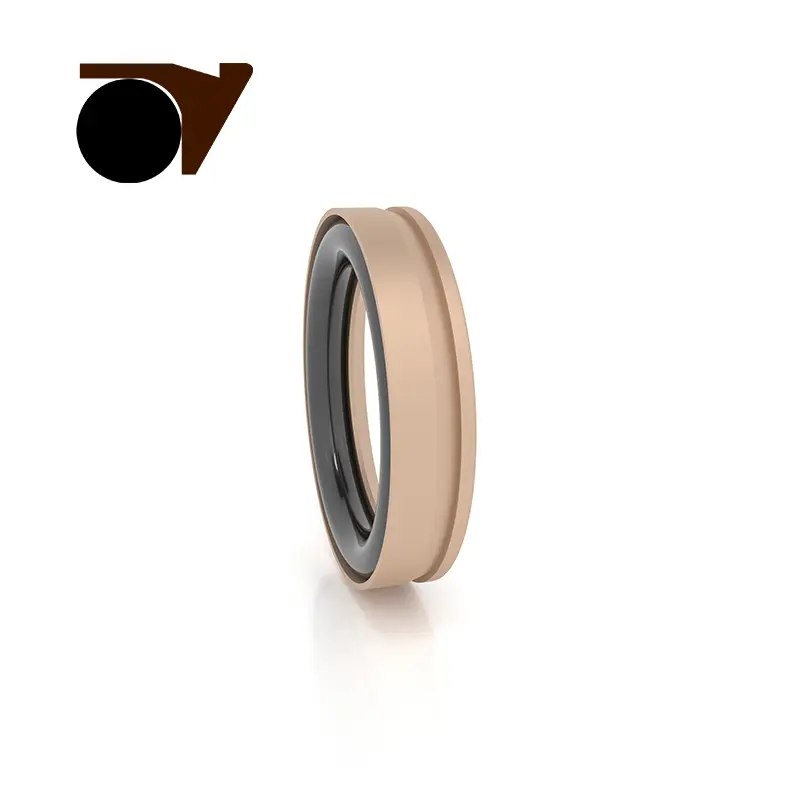

Уплътненията с високо налягане за дупки на буталото са отлични, състоящи се от PTFE или специален композитен материал за уплътняващи пръстени и високи еластични оформени каучукови пръстени. Според съвпадащите О-пръстени, те са разделени на RC58-RC64 серия (адаптирана към GB1235), които се използват специално за хидравлично възвратно-постъпване на еднопосочно запечатване.
PTFE материалът има силна химическа стабилност, киселина и алкална устойчивост на корозия и се адаптира към сложни химически среди. Запечатващият пръстен и гумен пръстен работят заедно, за да постигнат отличен ефект на уплътнение.
В морското инженерство уплътненията с високо налягане за дупки на буталото могат да осигурят ключова защита за хидравличната система на дълбоководни детектори. Налягането на водоснабдяването е високо и морската вода е силно корозивна. Материалното предимство е една от предпоставките на продукта да осигури устойчивост на високо налягане и устойчивост на корозия.
При производството на тежки машини големите хидравлични телескопични оръжия на крана се възползват много. Строителната площадка е сложна, телескопичните рамена се движат често и налягането варира. PTFE материалът е устойчив на износване, комбиниран с тънък дизайн на устните, компенсация в реално време за износване, плътно запечатване и намалени рискове за отказ.
В областта на новите енергийни превозни средства уплътненията с високо налягане за дупки на буталото също са от решаващо значение. В хидравличните компоненти на EPS материалът е стабилен и може точно да се запечата в лицето на ерозията на хидравличното масло и температурните промени; В спирачната система, за удар с високо налягане и корозия на спирачната течност, специалната структура и оптимизираната уплътняващ пръстен на дебелината стриктно предотвратяват изтичането и гарантират безопасността.
Уплътненията с високо налягане за дупки на буталото, които произвеждаме, имат някои модели с тънък дизайн на устните с добра компенсация и отлично уплътняване. Те са добре оптимизирани за налягане на водата и среда с нисък вискозитет. Специалната структура е устойчива на високо налягане и има отлично качество на материала. Това е най -добрият избор за отваряне на ефективно запечатване.
Характеристики на продукта:
1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;
2. Дълъг живот, може да се използва за уплътнения за смазване без масло;
3. Може да се използва за запечатване на високо налягане, ултра високо налягане, вода и други среди с нисък вискозитет;
4. Може да се използва за запечатване на вода и други среди с нисък вискозитет
Избор на материали

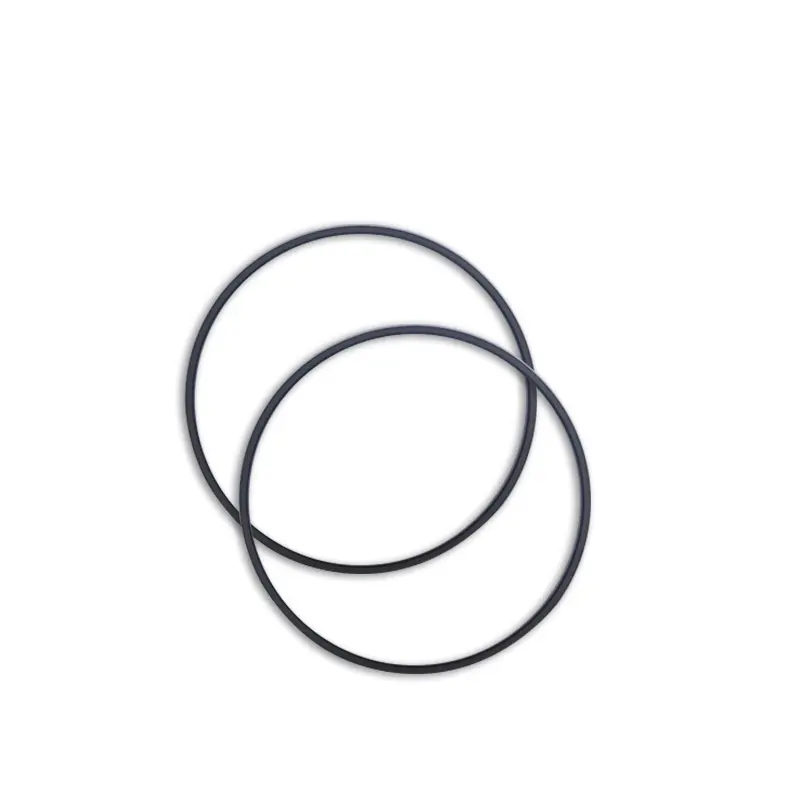

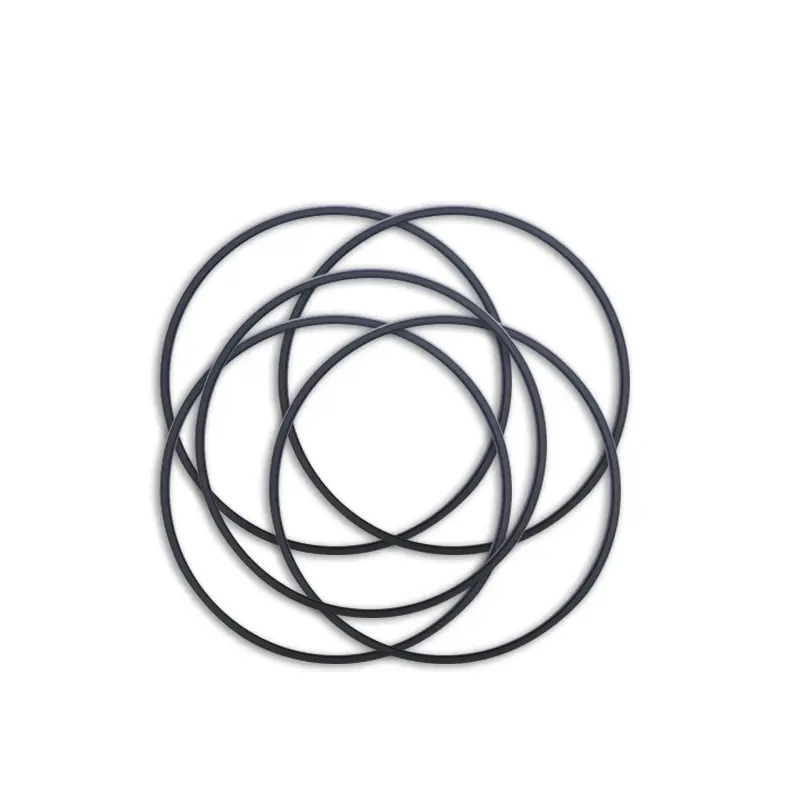

1. Материалите за О-пръстените са: R01 нитрил каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителни пръстеновидни материали: стандартен материал PTFE3, други незадължителни материали PTFE1, PTFE2, PTFE4, Композитни термопластични материали.

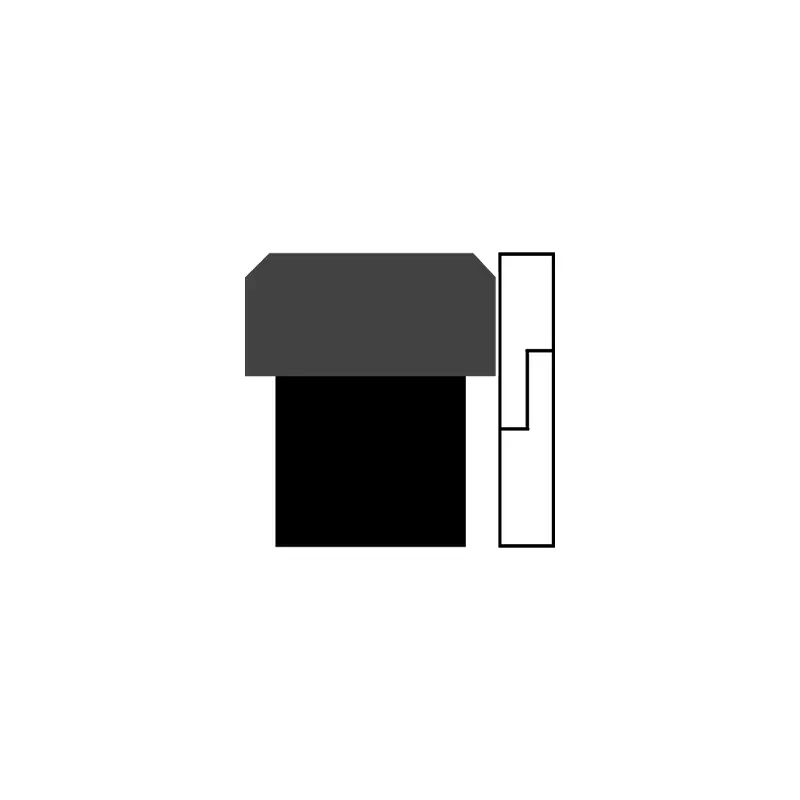

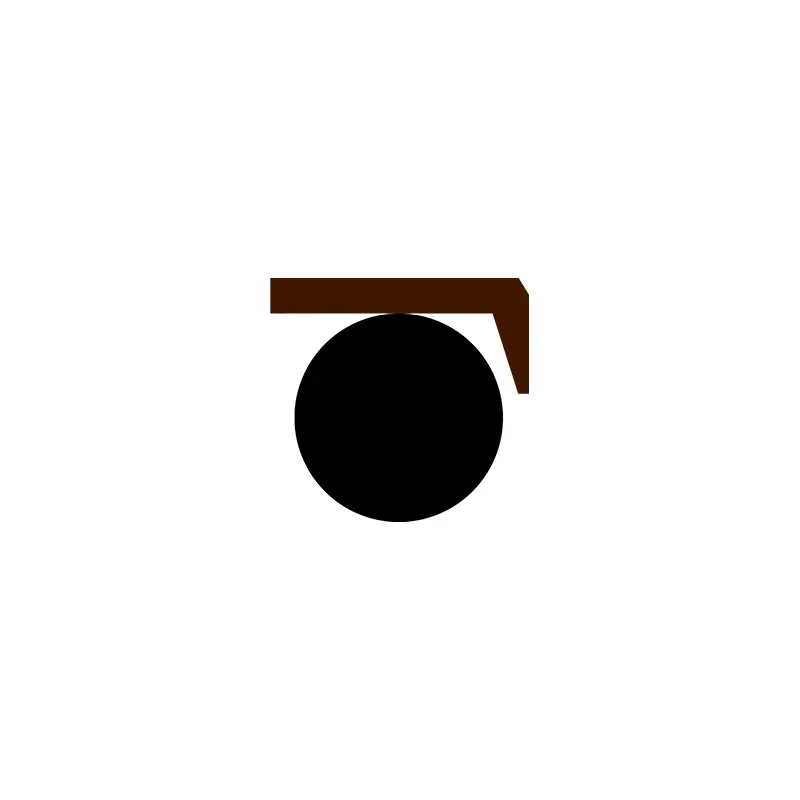

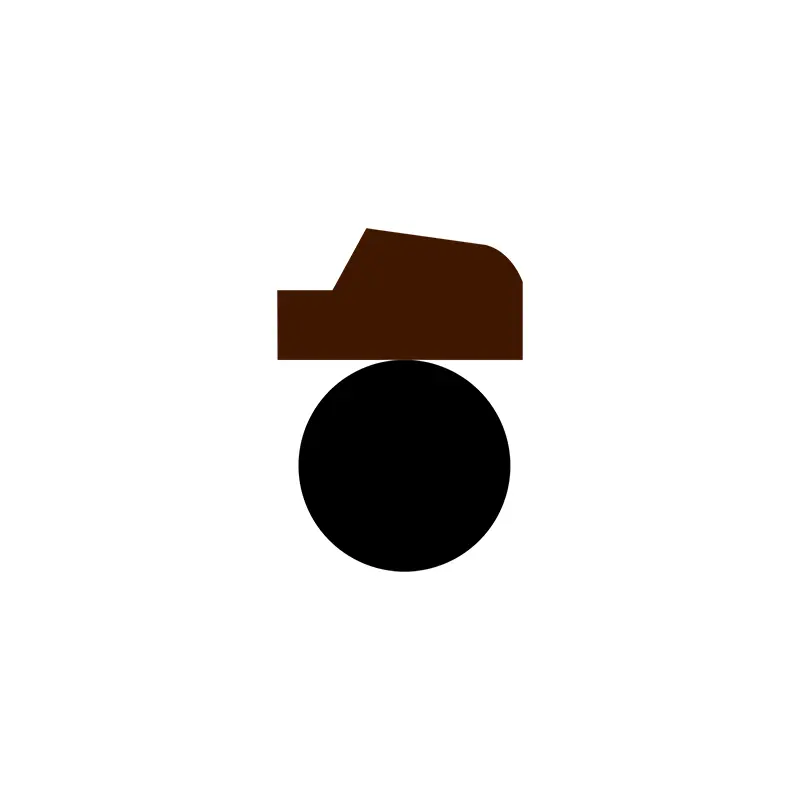

| Приложими условия на работа на уплътнения с високо налягане за дупки на буталото (граничните стойности не трябва да се появяват едновременно) | |||||
| Профил | Модел | Налягане (MPA) |
Температура (℃) | Скорост (m/s) | Медия |
 |
RC51/RC52 | ≤70 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | |||||
 |
RC60 | ≤260 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | |||||
 |
RC61 | ≤60 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | |||||
 |
RC62 | ≤60 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), вода и др. |
| -20 ~+200 (съвпадение на FKM на O-Ring) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (съвпадение на O-пръстен NBR) | ≤6 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB), газ и др. |
| -20 ~+180 (съвпадение на O-пръстен FKM) | |||||
 |
Добре | ≤50 | -35 ~+110 (съвпадение на O-пръстен NBR) | ≤1 | Хидравлично масло на минерална основа, течност за забавяне на пламъка (HFA/HFB) и др. |
Пример за поръчка:
Модел на поръчка RC51-80x70x7.6-PTFE3-R01
Модел-цилиндров диаметър x диаметър на канала x ширина на канала PTFE3-модифициран PTFE Код на материала R01 О-пръстен Код на материала
Модел на поръчка RC53-80x69.6x9.8-PTFE3 -R01
Модел-цилиндров диаметър x диаметър на канала x ширина на жлеба PTFE3-модифициран PTFE Код на материала R01- О-пръстен Код на материала
Модел на поръчка RC55-80x69.4x10.6-PTFE3-R01
Модел-цилиндров диаметър x диаметър на канала x ширина на жлеба PTFE3-модифициран PTFE Код на материала R01- О-пръстен Код на материала
Модел на поръчка RC56-80x70x9.2-PTFE3 -R01
Модел-цилиндров диаметър x диаметър на канала x ширина на жлеба PTFE3-модифициран PTFE Код на материала R01- О-пръстен Код на материала
Модел на поръчка OK-80x59x8 Диаметър на цилиндъра X Диаметър на жлеба x Ширина на канала

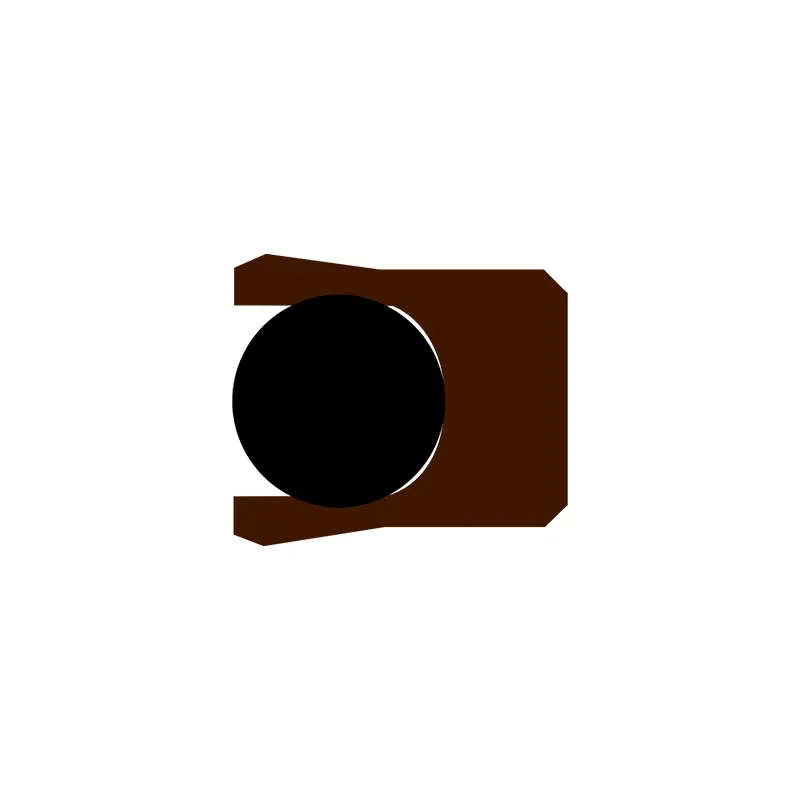

Спецификации

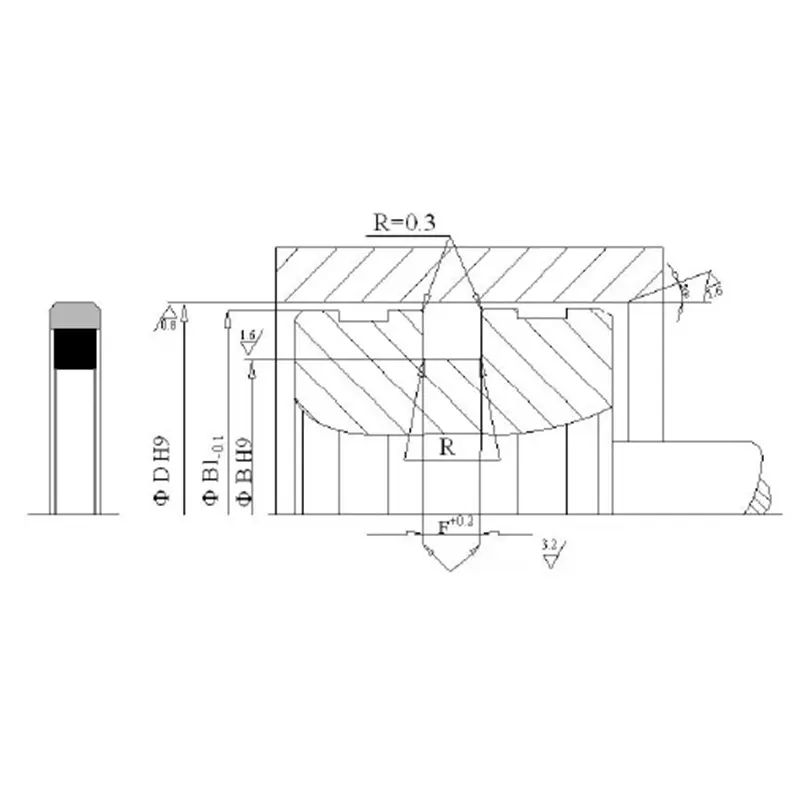

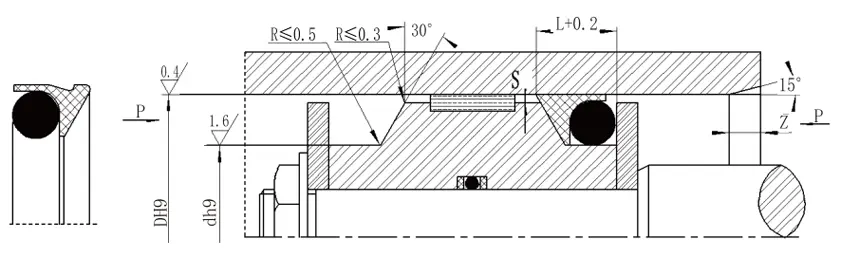

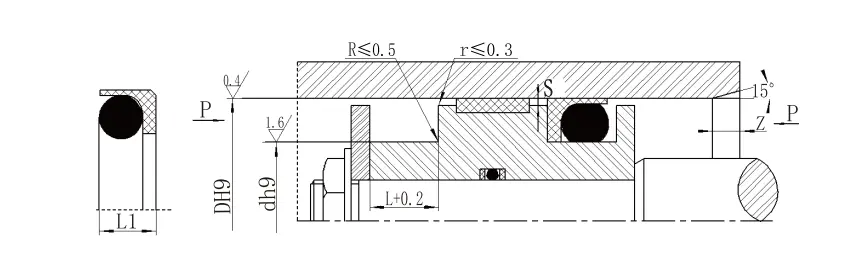

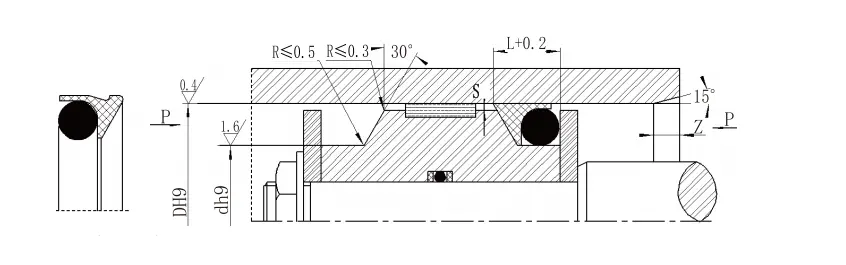

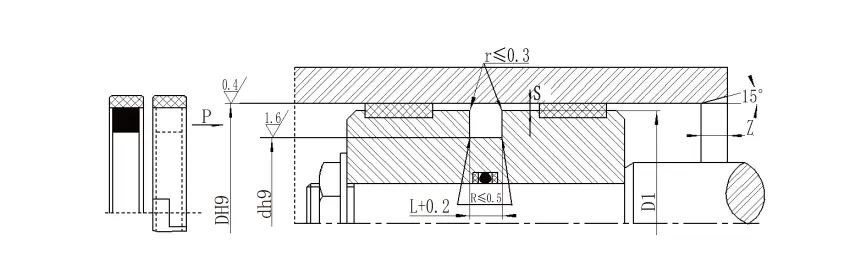

Таблица на параметрите на спецификацията RC51 (всички спецификации в диапазона на параметрите са налични)| Стандартен тип DH9 RC51 |
Лек товар DH9 RC51-Q |
Тежки товари DH9 RC51-Z |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Височина на уплътнението L1 | Радиален клирънс sМакс | Chamfer ZМин |
Диаметър на проводника на пръстен d0 |
|
| <20MPA | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-15.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| ЗАБЕЛЕЖКА: 1. По -лесно е да се инсталира в затворени канали> 30 мм, като се използва серията на светлинното натоварване. | |||||||||
| 2. Моля, консултирайте се с нашата компания за инсталиране на затворен жлеб. | |||||||||
| 3. За налягане> 40MPa, кореновата площ на уплътнението използва толеранс на прилягане на H8/F8. | |||||||||
| RC52 (съвпадение на O-Ring GB1235) Спецификации (всички спецификации в диапазона на параметрите са налични) | ||||||
| Обхват на блендата D H9 |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Височина на уплътнението L1 |
Радиален клирънс SМакс |
Chamfer ZМин |
Диаметър на проводника на пръстен d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-15.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| Пример за поръчка RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| Модел-цилиндров диаметър x диаметър на канала x ширина на жлеба PTFE3- Модифициран PTFE Код на материала R01- О-пръстен Код на материал | ||||||
| Спецификации на RC53 (всички спецификации в диапазона на параметрите са налични) | ||||||
| Обхват на блендата D H9 |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Радиален клирънс sМакс | Chamfer ZМин |
Диаметър на проводника на пръстен dO |
|
| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54 Спецификации (съвпадение на O-Ring GB1235) (всички спецификации в диапазона на параметрите са налични) | ||||||
| Обхват на блендата D H9 | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Радиален клирънс sМакс | Chamfer ZМин | Диаметър на проводника на пръстен гO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| ЗАБЕЛЕЖКА: За налягане> 60MPa, площта на корена на уплътнението използва толеранс на прилягане на H8/F8, а ултра-високото налягане на уплътнението <0,05. | ||||||
| Обхват на блендата D H9 | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Радиален клирънс sМакс | Chamfer ZМин | Диаметър на проводника на пръстен гO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| ЗАБЕЛЕЖКА: За налягане> 60MPa, площта на корена на уплътнението използва толеранс на прилягане на H8/F8, а ултра-високото налягане на уплътнението <0,05. | ||||||

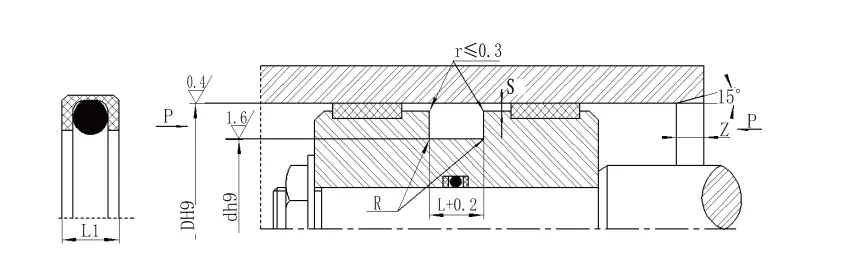

| Спецификации на RC56 (всички спецификации в диапазона на параметрите са налични) | ||||||||||
| Стандартен тип DH9 RC56 |
Лек товар DH9 RC56-Q |
Тежки товари DH9 RC56-Z |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Височина на уплътнението L1 | Заоблени ъгли RМакс |
Радиален клирънс sМакс | Chamfer ZМин |
Диаметър на проводника на пръстена D DO | |
| <20MPA | <40mpa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| ЗАБЕЛЕЖКА: 1. За налягането> 60MPa, площта на корена на уплътнението използва H8/F8 съвпадащ толеранс, а ултра-високото налягане на уплътнението <0,05. 2. За диаметри на цилиндъра> 30 мм, той може да бъде инсталиран в затворени канали. Моля, консултирайте се с нашата компания. | ||||||||||
| RC57 Спецификации (съвпадение на O-Ring GB1235) (всички спецификации в диапазона на параметрите са налични) | ||||||||
| Обхват на блендата D H9 | Диаметър на жлеба D H9 | Ширина на жлеба L+0.2 | Височина на уплътнението L1 | Кръгли ъгли RМакс | Радиален клирънс sМакс | Chamfer ZМин | Диаметър на проводника на пръстен гO | |
| <20MPA | <40mpa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| Пример за поръчка RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| Модел-цилиндров диаметър x диаметър на жлеба x ширина на жлеба PTFE3, R01 Код на материала | ||||||||
