Хидравлични уплътнения на бутални прът

Ruichen Seals има богат опит в производството и разработването на печати и уплътняващи материали. Нашите уплътнения на хидравличните бутални прът включват разнообразие от различни модели. Можете да направите подходящ избор въз основа на подробната информация по -долу или да се свържете с нас, за да получите по -подходящо и персонализирано решение за уплътняване.

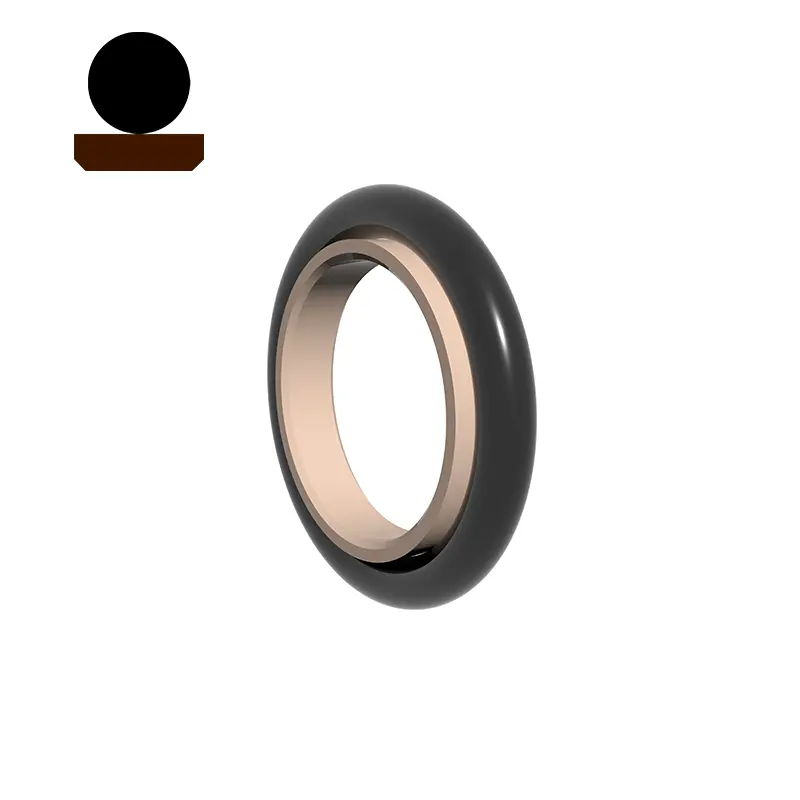

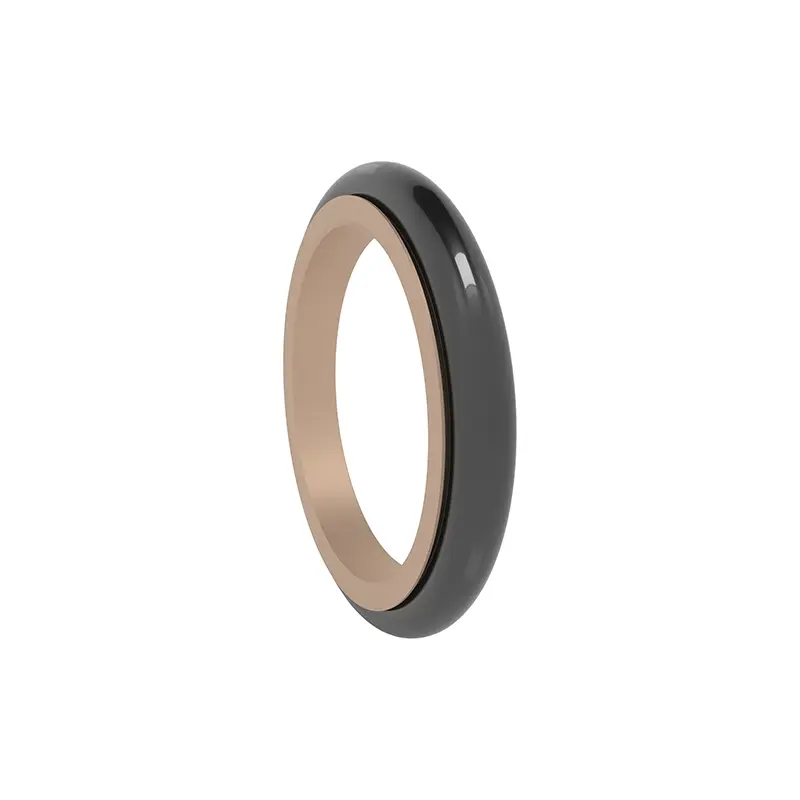

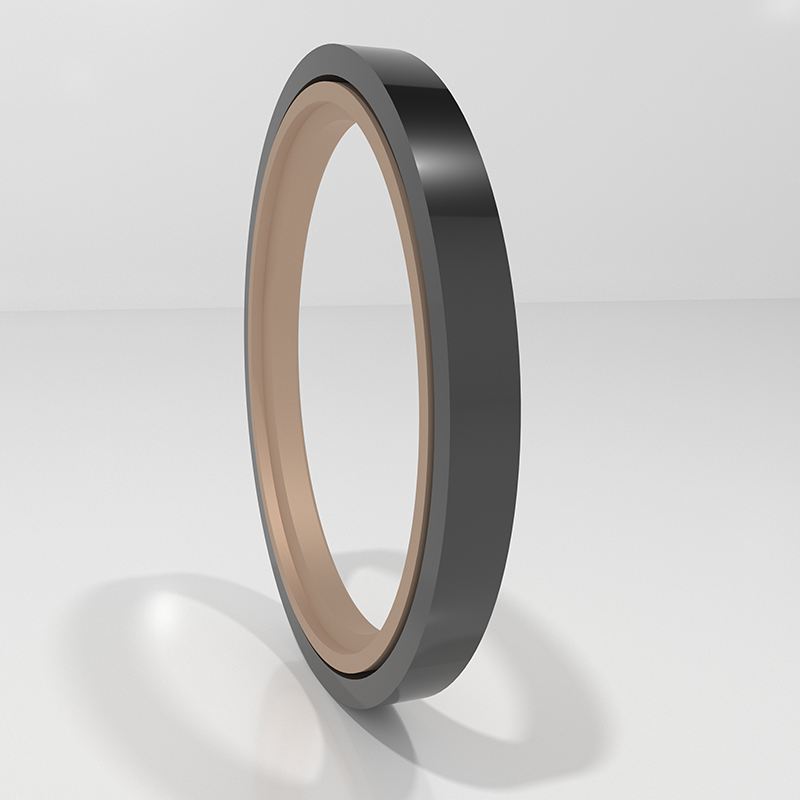

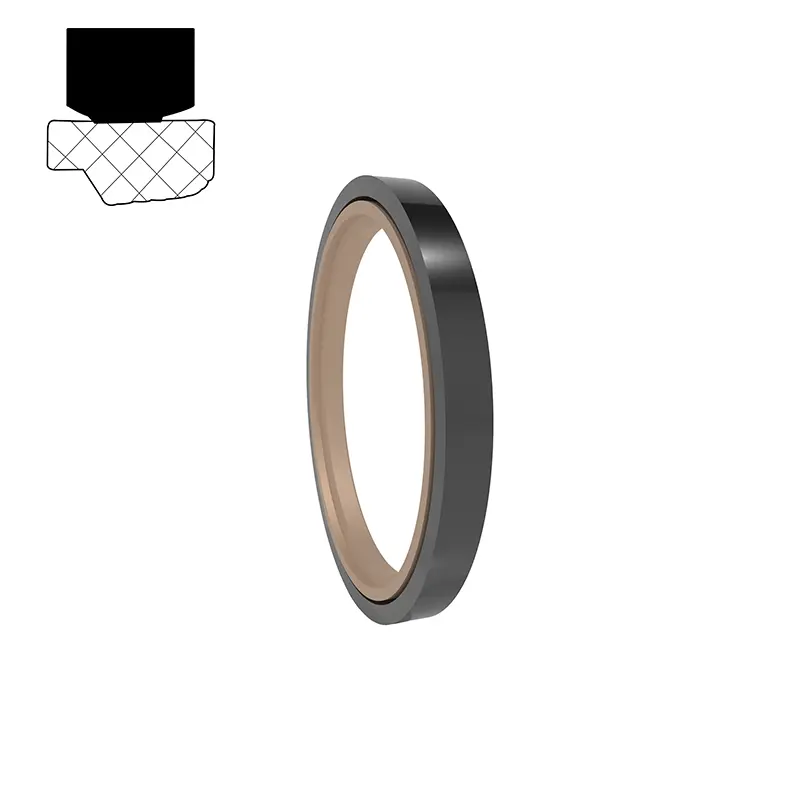

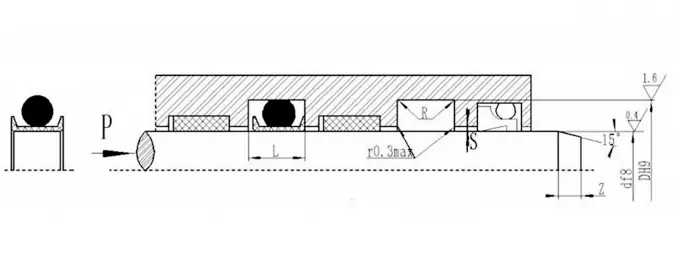

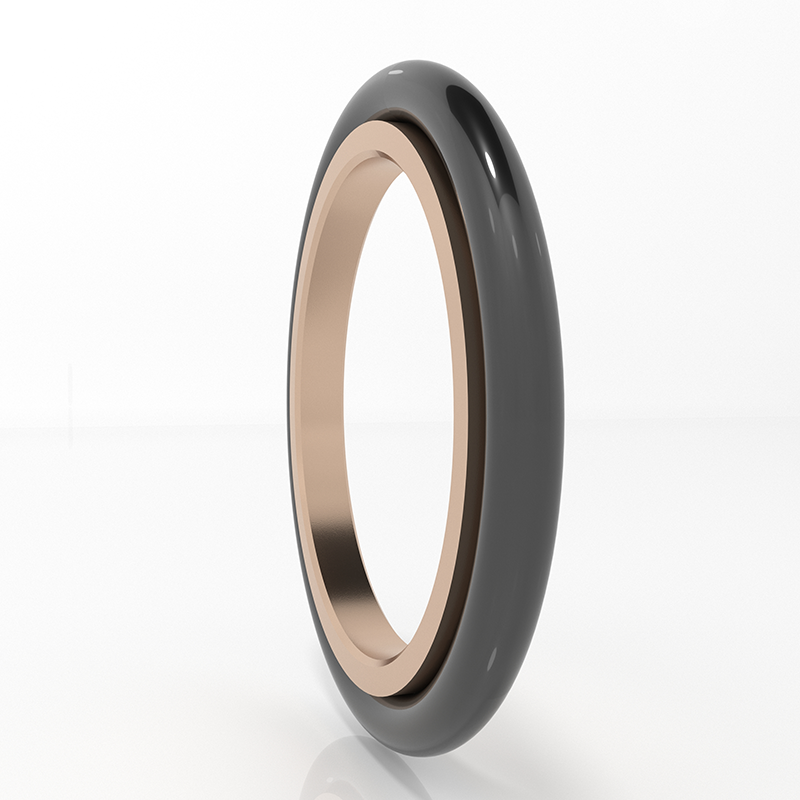

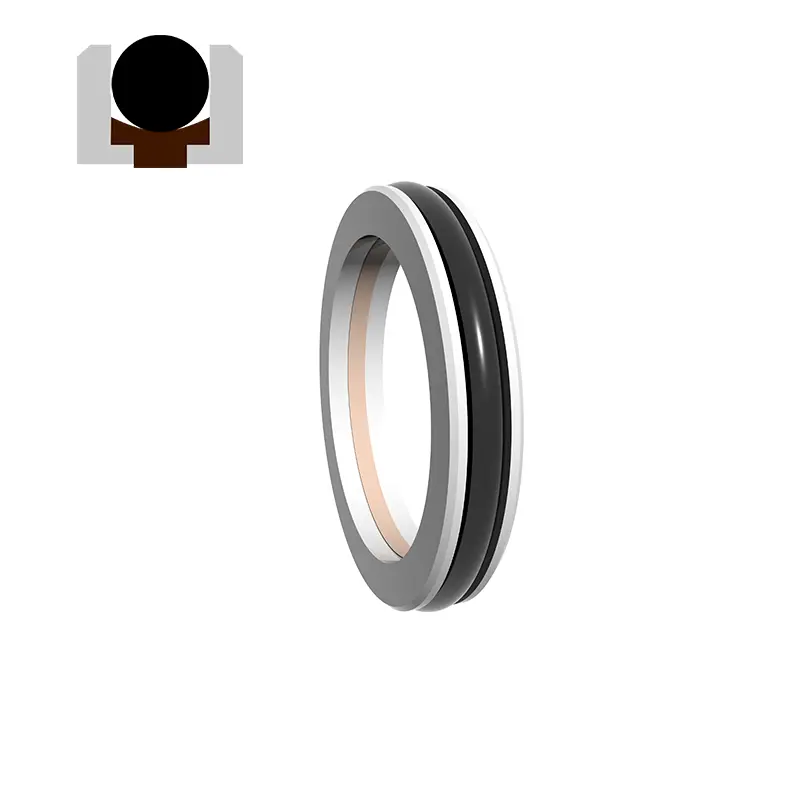

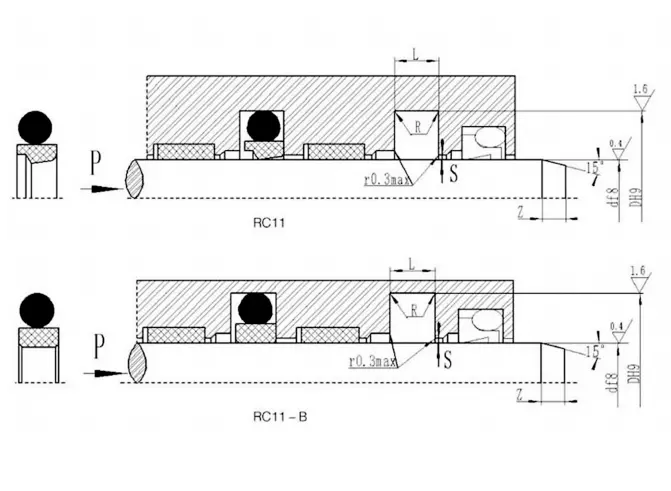

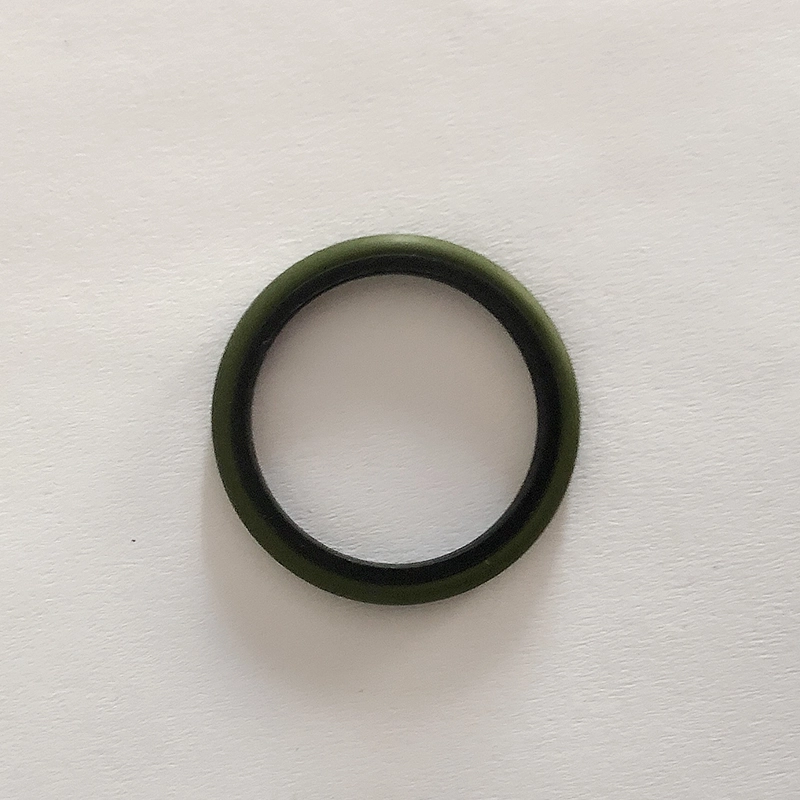

RC11 се състои от напълнен уплътнителен пръстен за уплътнителен пръстен и O-образна каучук, подходящ за хидравлично повтарящо се запечатване на движение с еднопосочно налягане.

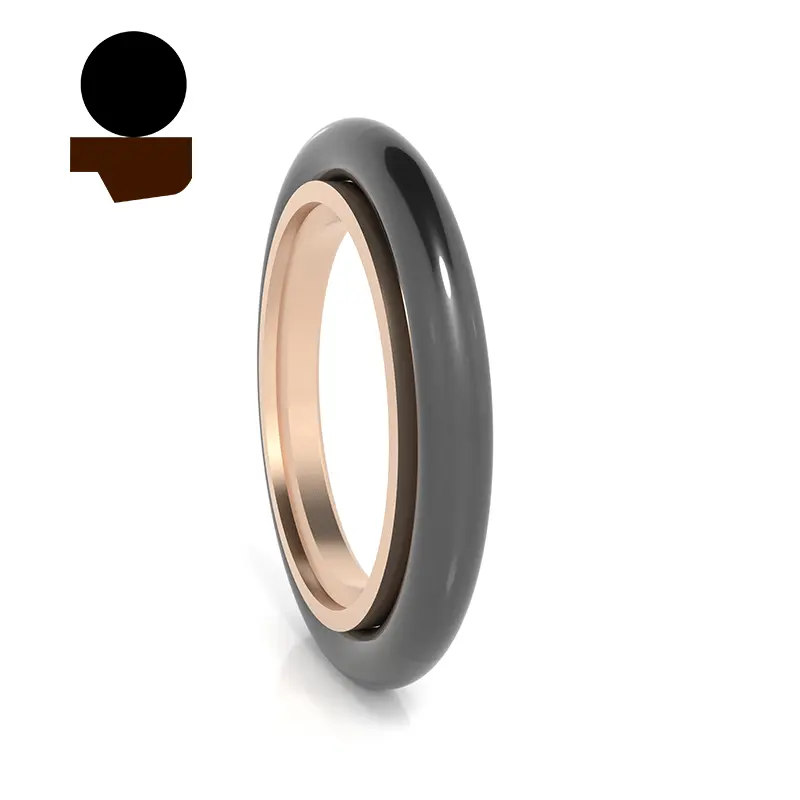

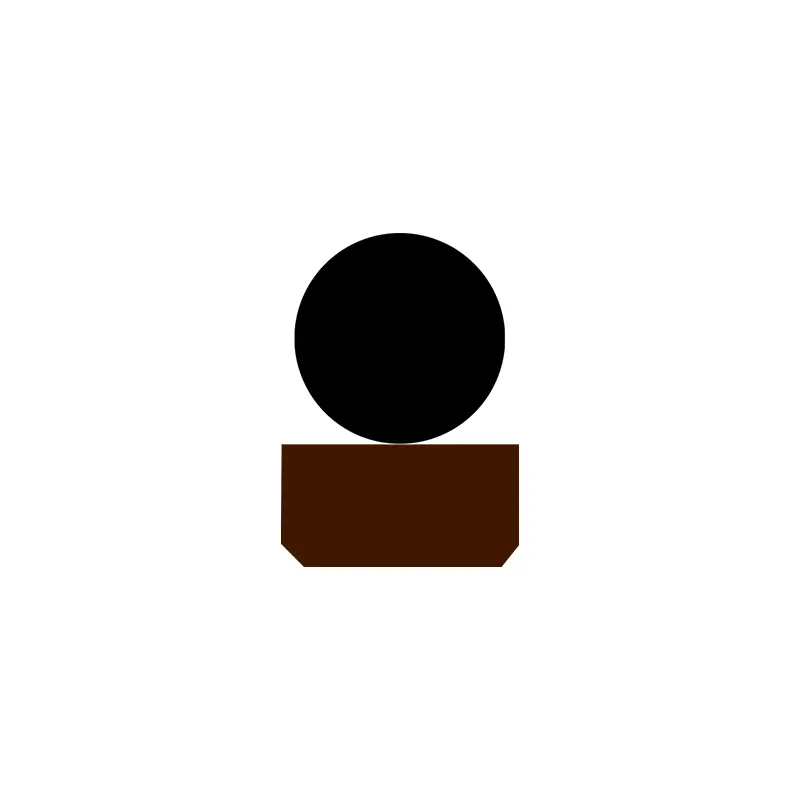

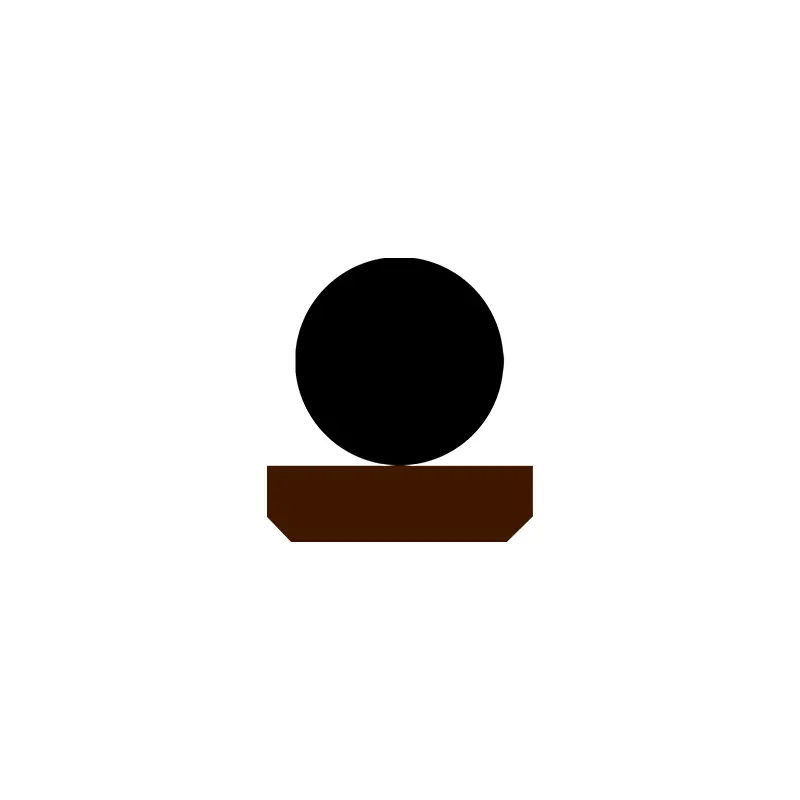

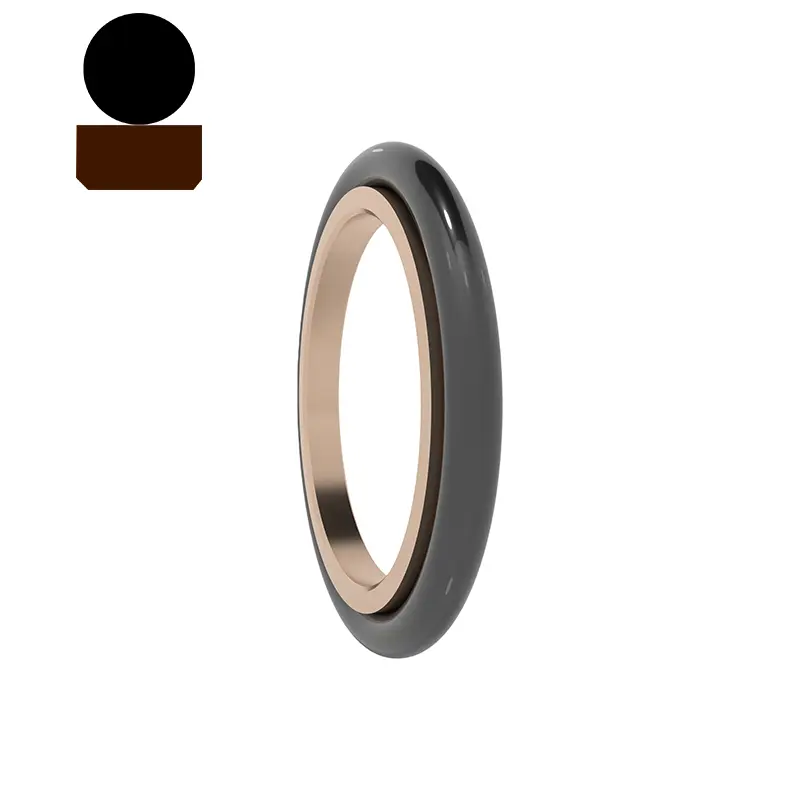

RC11-B е съставен от напълнен PTFE правоъгълен уплътняващ пръстен и о-образен гумен пръстен, подходящ за хидравлично повтарящо се двупосочно запечатване на налягане. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Обикновено се използва заедно с водещ пръстен. Разделените (отворени) канали трябва да се използват за диаметри на пръта по -малко от 30 мм. Характеристики:

1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;

2. Много стабилност на налягането при налягане и тежки условия;

3. Високият живот, може да се използва за уплътнения за смазване без масло;

4. Може да се използва за запечатване на среди с ниска вискозитет, като вода;

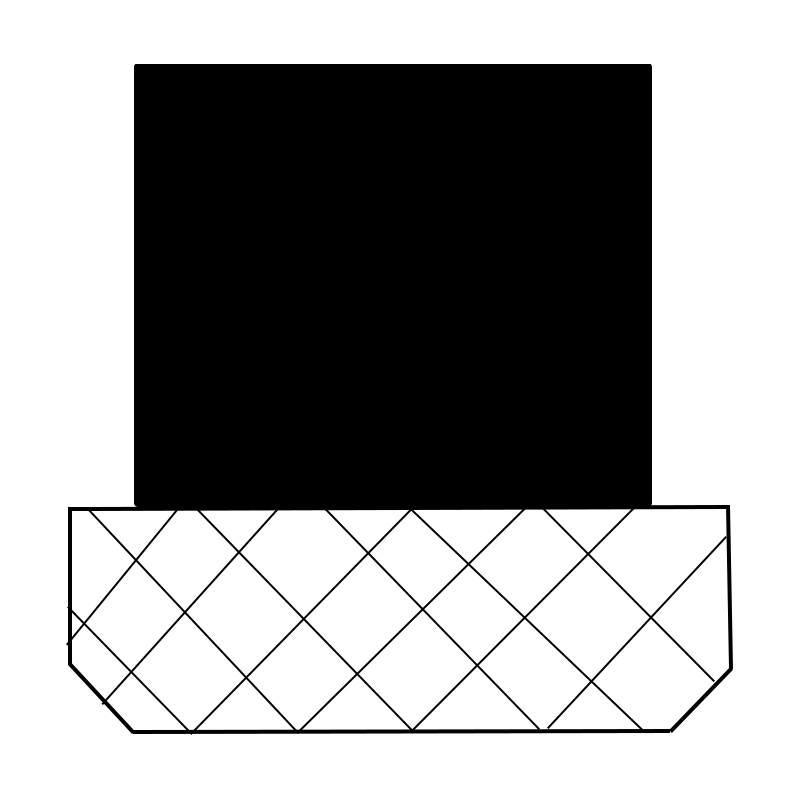

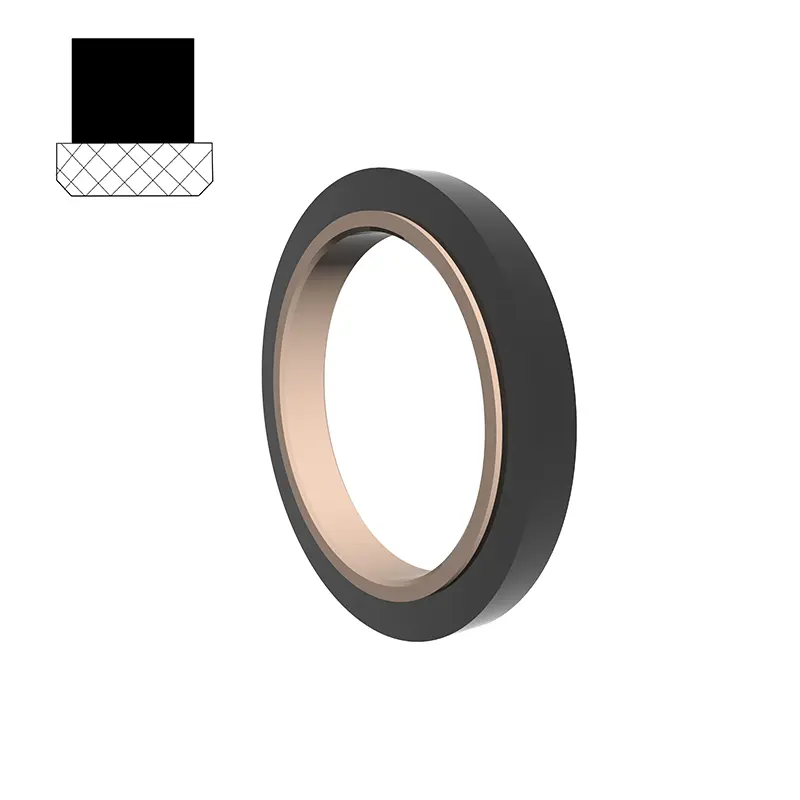

RC12 е съставен от напълнен уплътнен пръстен за уплътнителен пръстен на PTFE и правоъгълен гумен пръстен, подходящ за хидравлично повтарящо се запечатване на налягане в еднопосочно налягане. Правоъгълният пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. Обикновено се използва заедно с водещ пръстен. Разделените (отворени) канали трябва да се използват за диаметри на пръта по -малко от 30 мм. Използва се най -вече в тежко хидравлично оборудване.

Характеристики:

1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;

2. Много стабилност на налягането при налягане и тежки условия;

3. Високият живот, може да се използва за уплътнения за смазване без масло;

4. Може да се използва за запечатване на среди с ниска вискозитет, като вода;

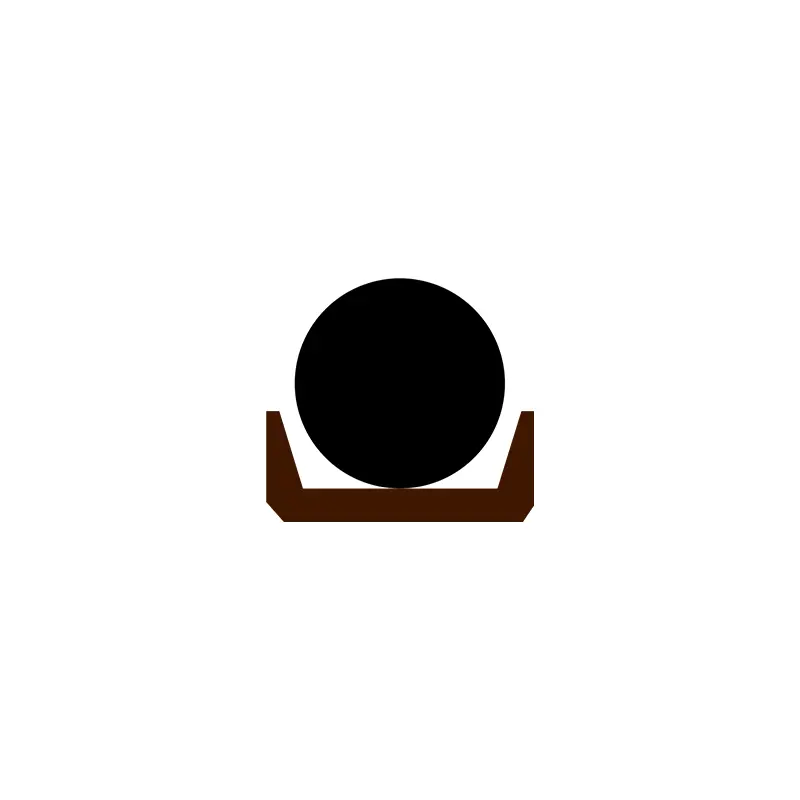

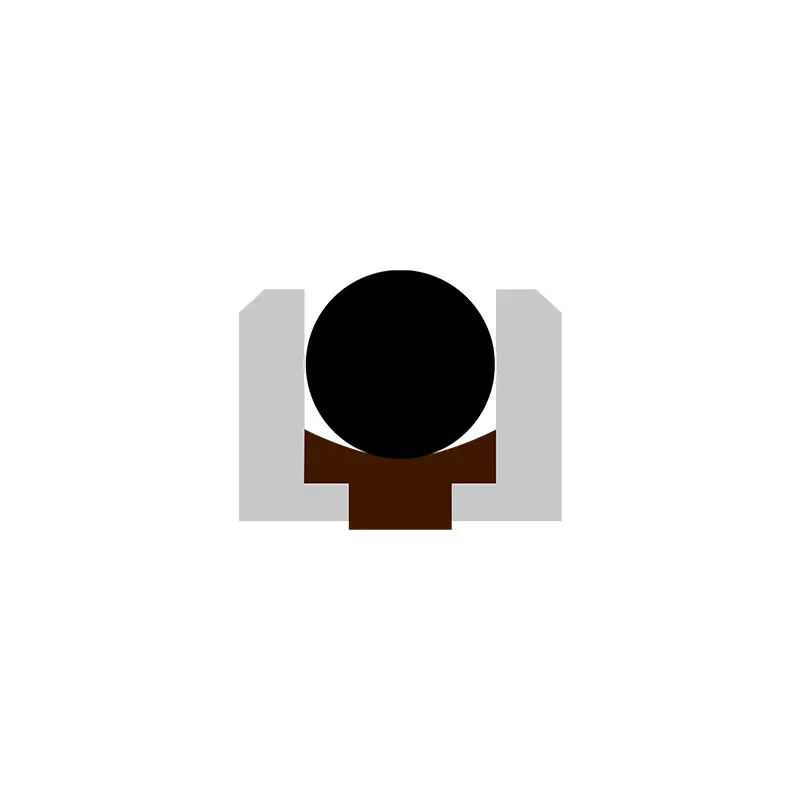

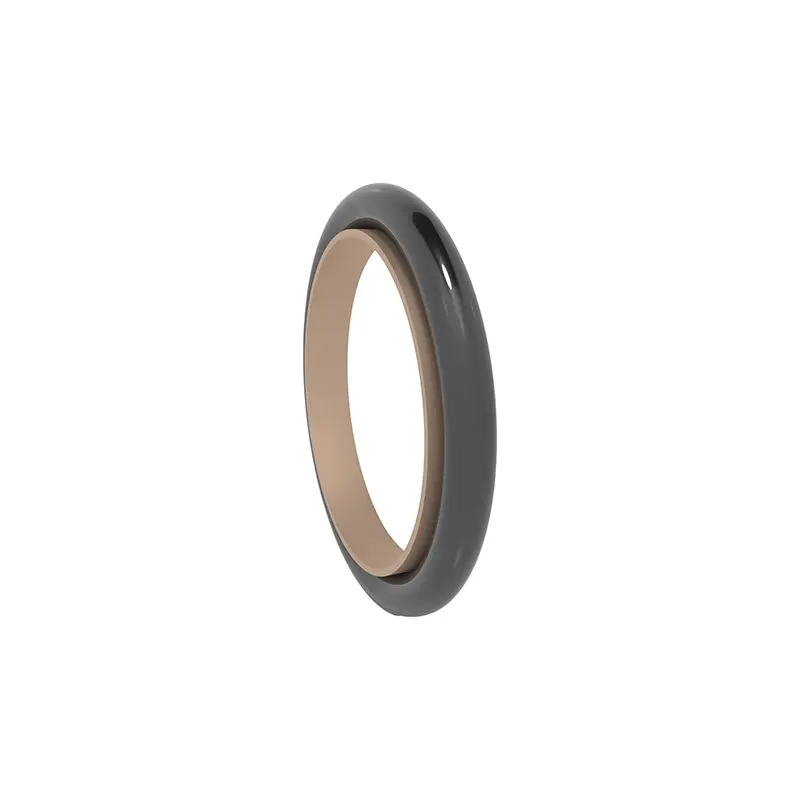

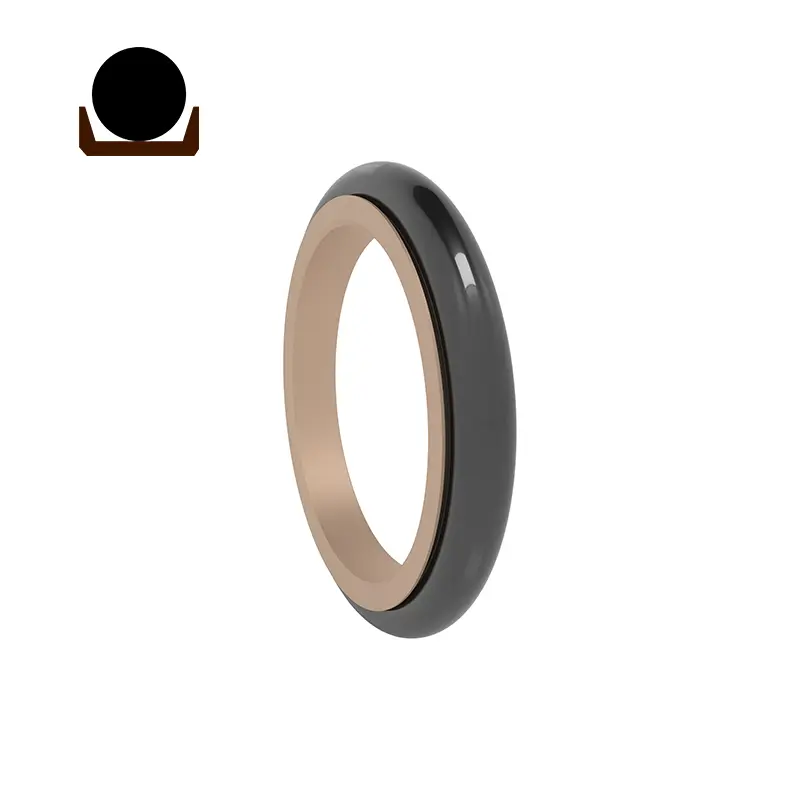

SPNC/RC13 е съставен от уплътнителен пръстен с форма на PTFE и о-образен каучуков пръстен, който е подходящ за хидравлично и пневматично повтарящо се запечатване на движение на движение. О-образният пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. Уплътнителният пръстен приема тънък дизайн на устните, който има добра способност за проследяване на компенсация, така че запечатващите характеристики са добри и могат да бъдат инсталирани в канала на пръстена GB12350. Разделените (отворени) канали трябва да се използват за диаметри на пръта по -малко от 30 мм. Характеристики:

1. Може да се използва както за хидравлични, така и за пневматични и може да се използва за двупосочно запечатване на налягането;

2. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене и без пълзящо;

3. Дълъг живот, може да се използва за уплътнения за смазване без масло;

4. Малко структурно пространство, лесна инсталация и поддръжка;

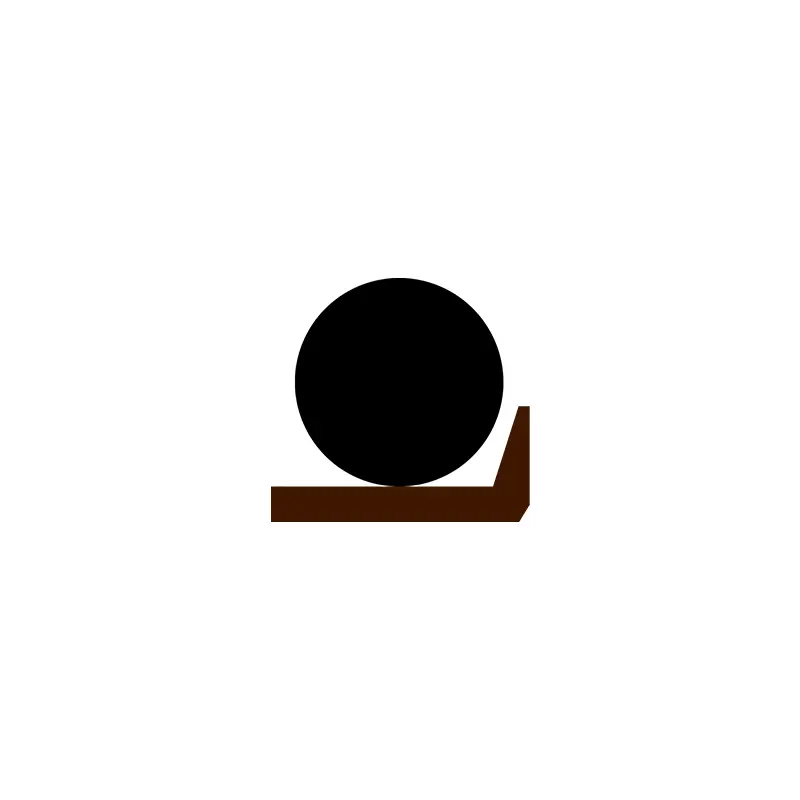

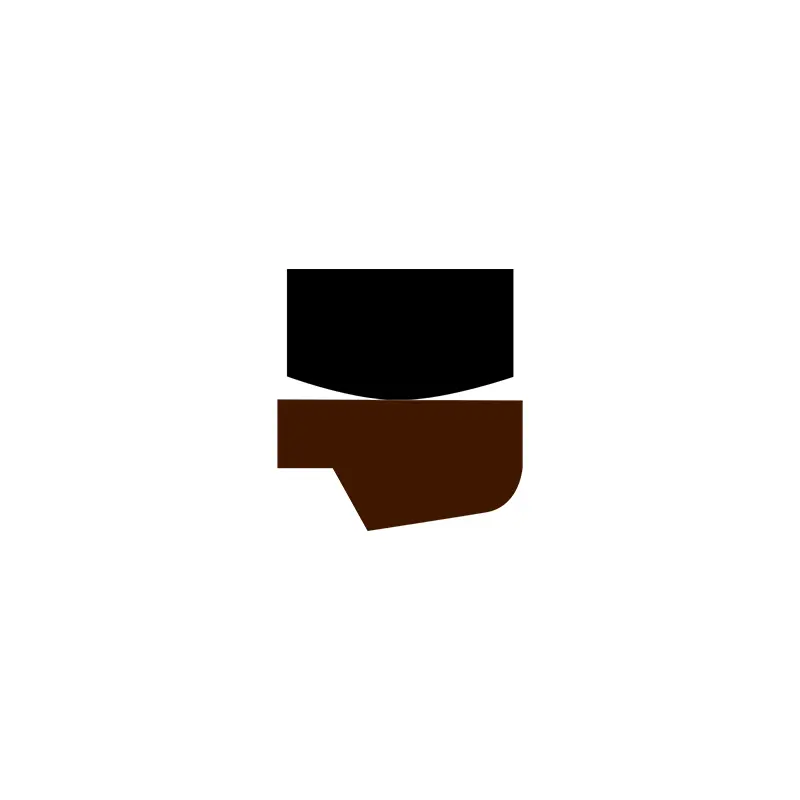

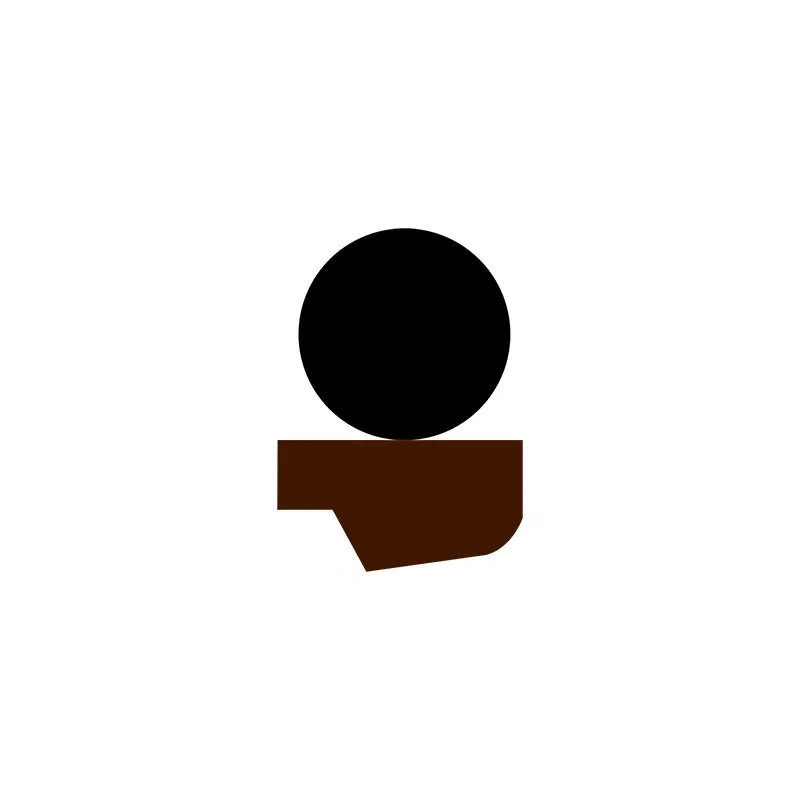

RC14 е съставен от триъгълно уплътняващ пръстен на PTFE и о-образен гумен пръстен, който е подходящ за хидравлично и пневматично повтарящо се движение с еднопосочно запечатване на налягане. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Тъй като уплътнителният пръстен приема тънък дизайн на устните, способността за последващи компенсации е по-добра, така че запечатващите показатели са добри. Разделеният (отворен) жлеб трябва да се използва за диаметри на пръта по -малко от 30 мм. Характеристики:

1. Може да се използва както за хидравлични, така и за пневматични;

2 ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;

3. Дълъг живот, може да се използва за уплътнения за смазване без масло;

4. Малко структурно пространство, лесна инсталация и поддръжка;

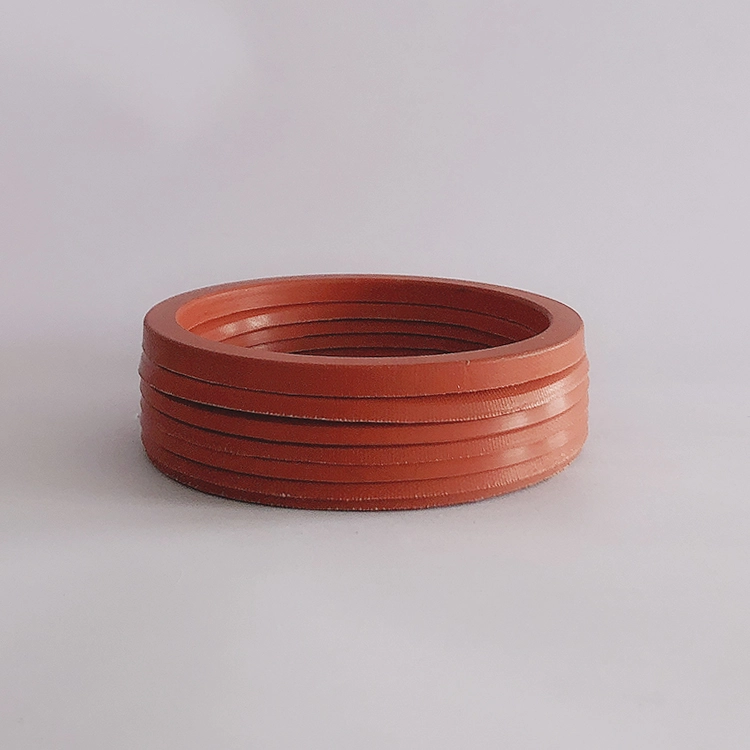

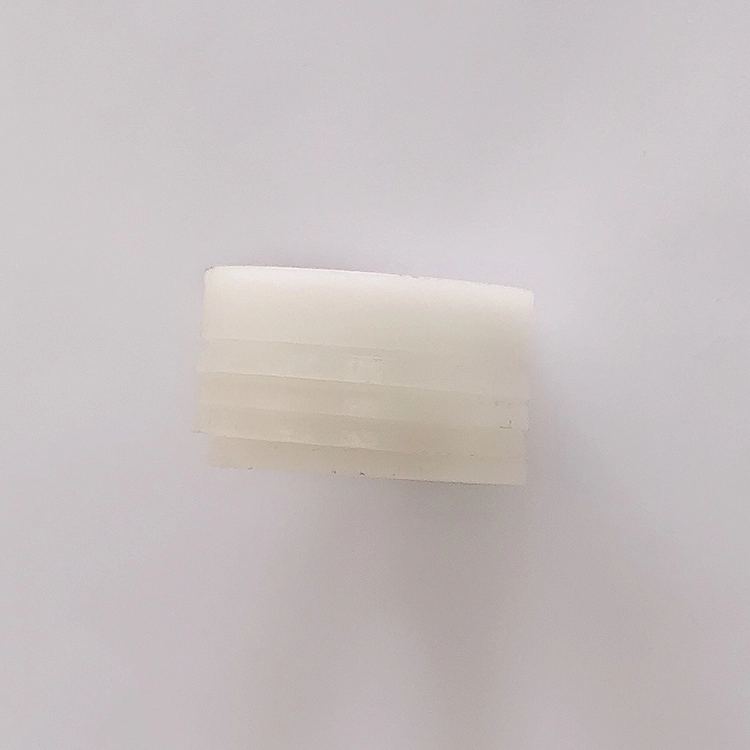

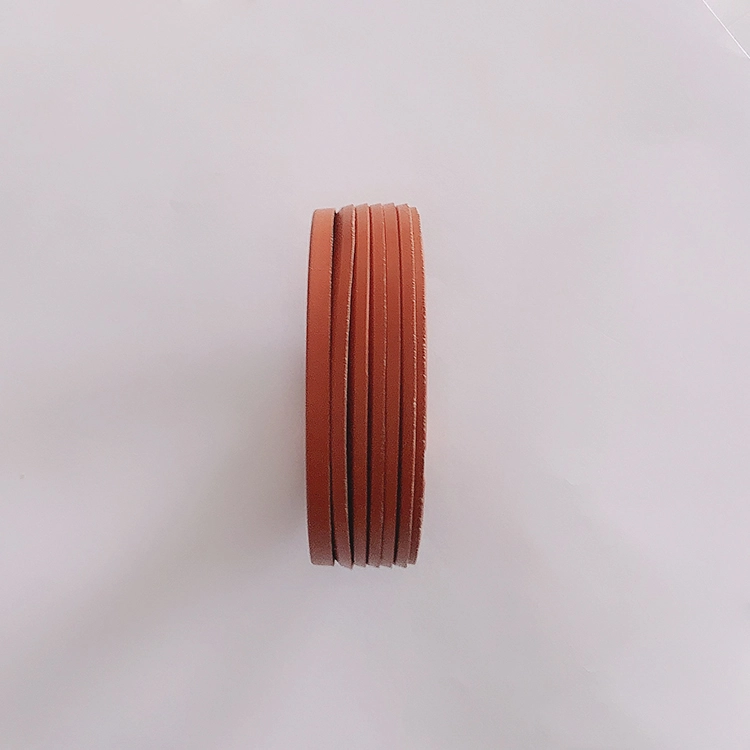

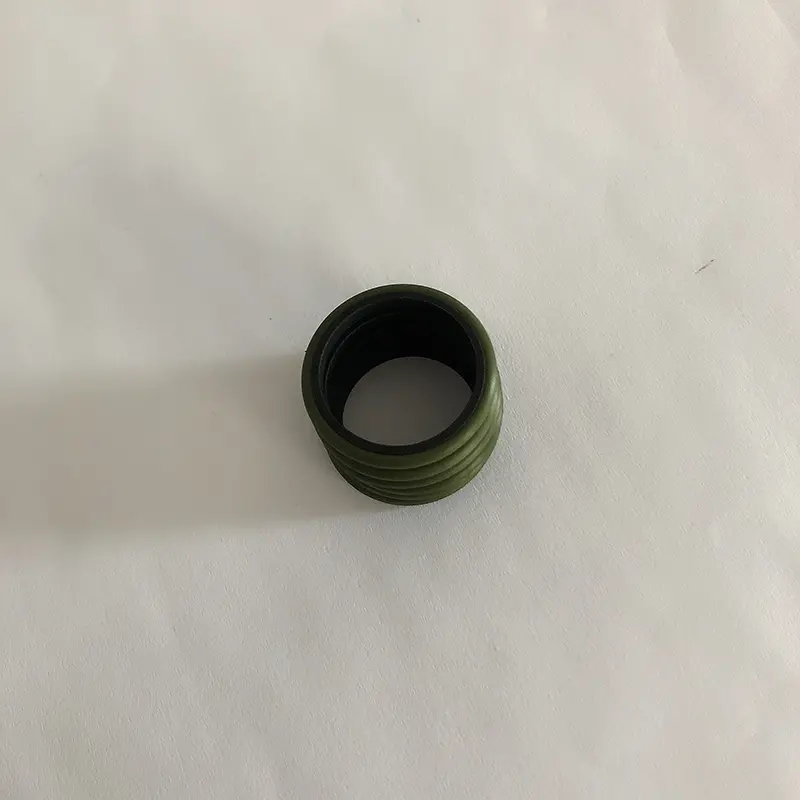

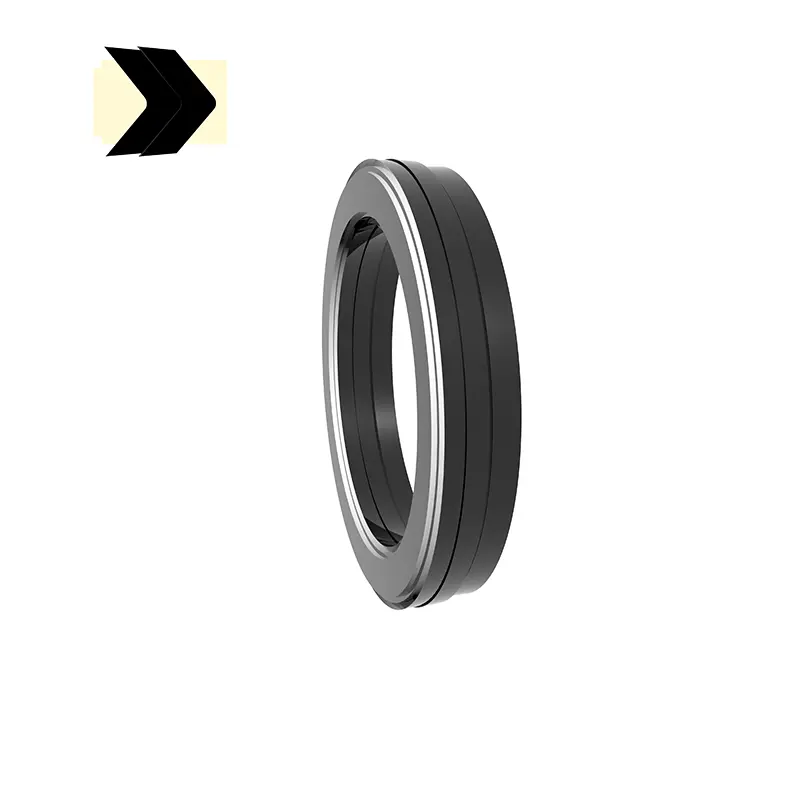

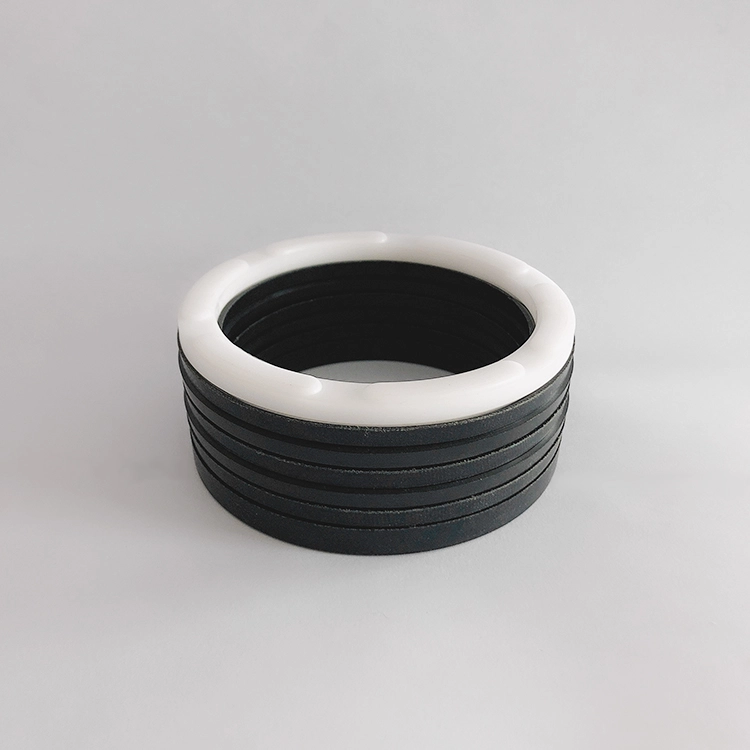

RC15 се състои от комплект (повече от 3) от V-образни уплътнителни пръстени, пръстен под налягане и опорен пръстен и е подходящ за хидравлично повтарящо се запечатване на движение с еднопосочно налягане. По време на инсталирането трябва да се прилага мазнини, съвместими с уплътнителния материал. Той не може да бъде инсталиран в интегрален (затворен) жлеб. Характеристики:

1. Налични са различни материали, които могат да бъдат оптимално коригирани, за да отговарят на различни цели;

2. Може да се използва при тежки условия на труд и е подходящ за почти всички медии и тежки условия;

3. Той има дълъг експлоатационен живот и може да се използва за смазани уплътнения без масло (разумен избор на материали);

4. Уплътнението и триенето могат да се регулират чрез регулиране на уплътнението, а аксиалният размер може да се регулира чрез добавяне или отстраняване на V-образния уплътнителен пръстен;

5. Той може да работи ефективно, дори ако качеството на уплътняващата повърхност е лошо.

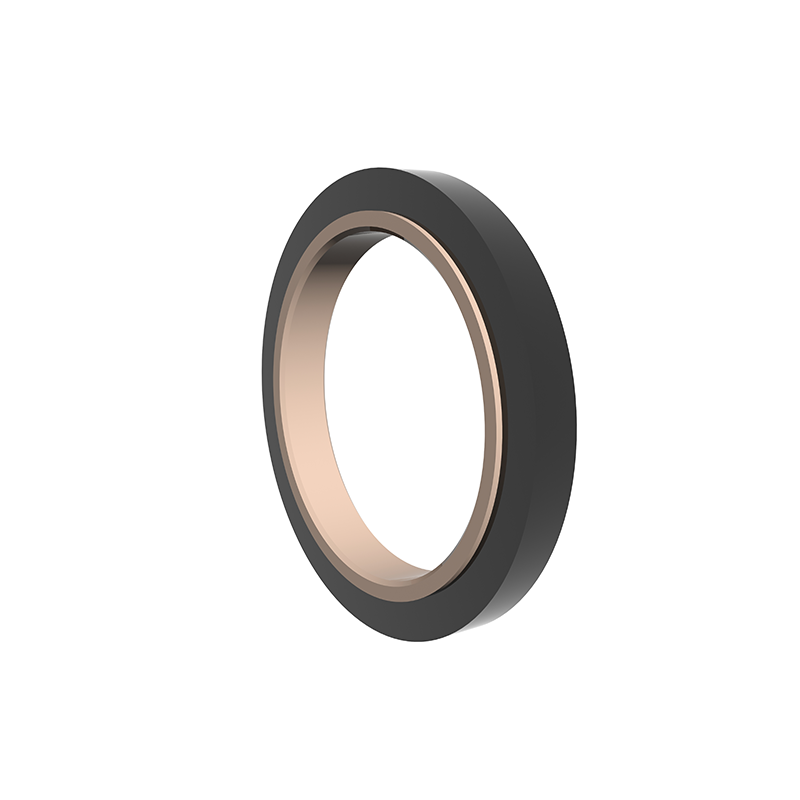

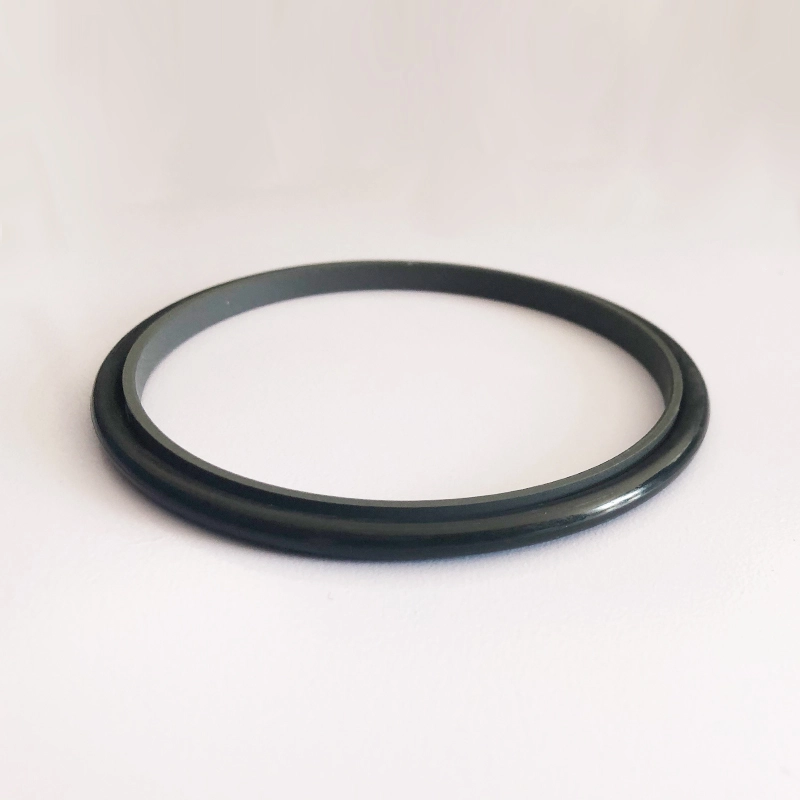

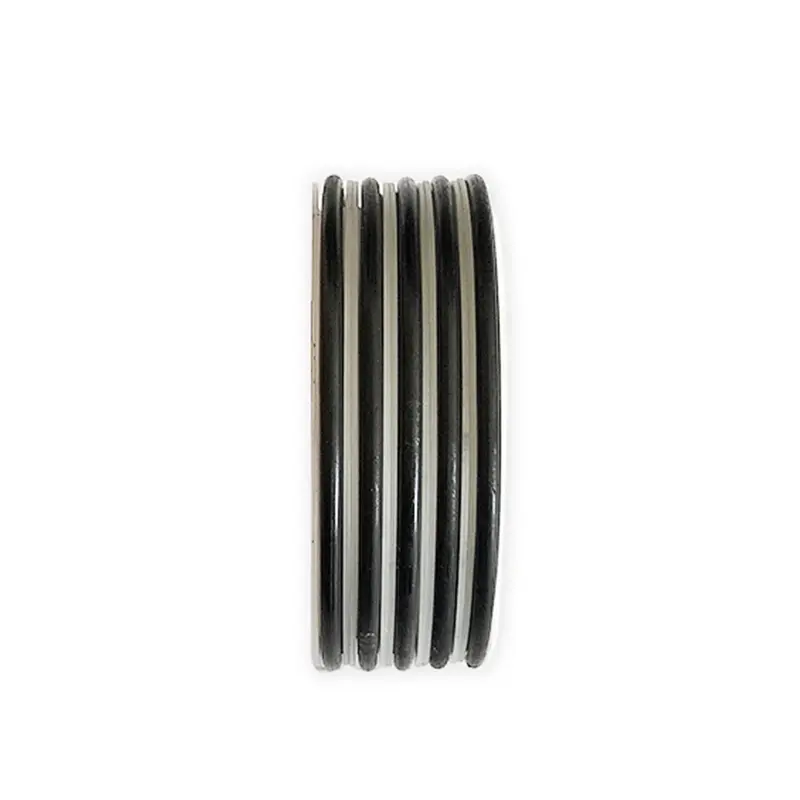

SPN се състои от напълнен PTFE правоъгълен уплътнителен пръстен и правоъгълен гумен пръстен, подходящ за хидравлично и пневматично реципрочно запечатване на движение на движение. Правоъгълният пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. Разделените (отворени) канали трябва да се използват за диаметри на пръта по -малко от 30 мм.

Характеристики:

1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;

2. Хидравлични и пневматични уплътнения с двойна употреба, могат да се използват за двупосочно запечатване на налягането;

3. Високият живот, може да се използва за уплътнения за смазване без масло;

4. Малко структурно пространство, лесна инсталация и поддръжка;

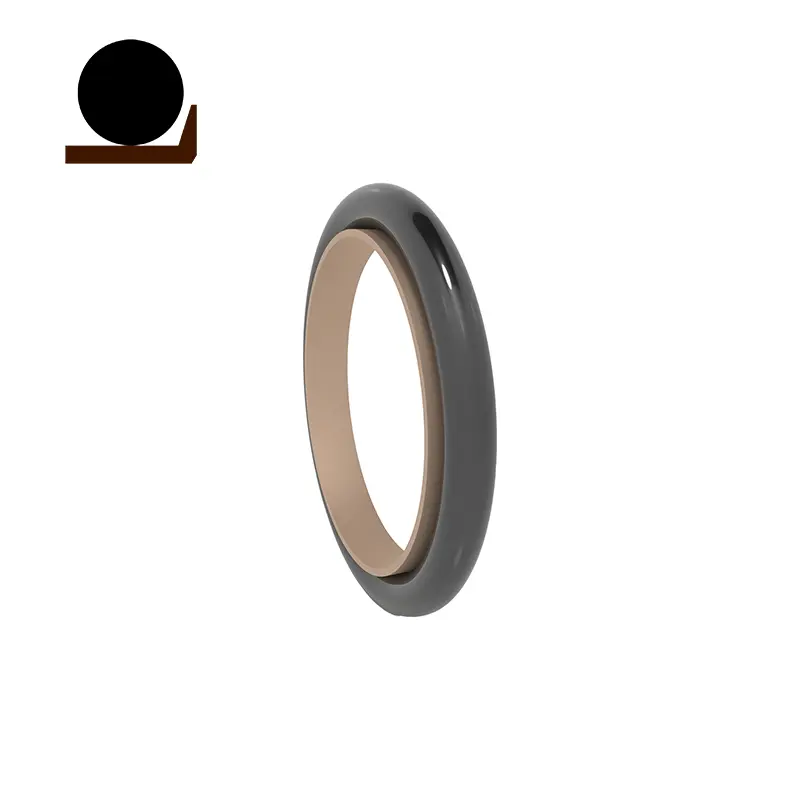

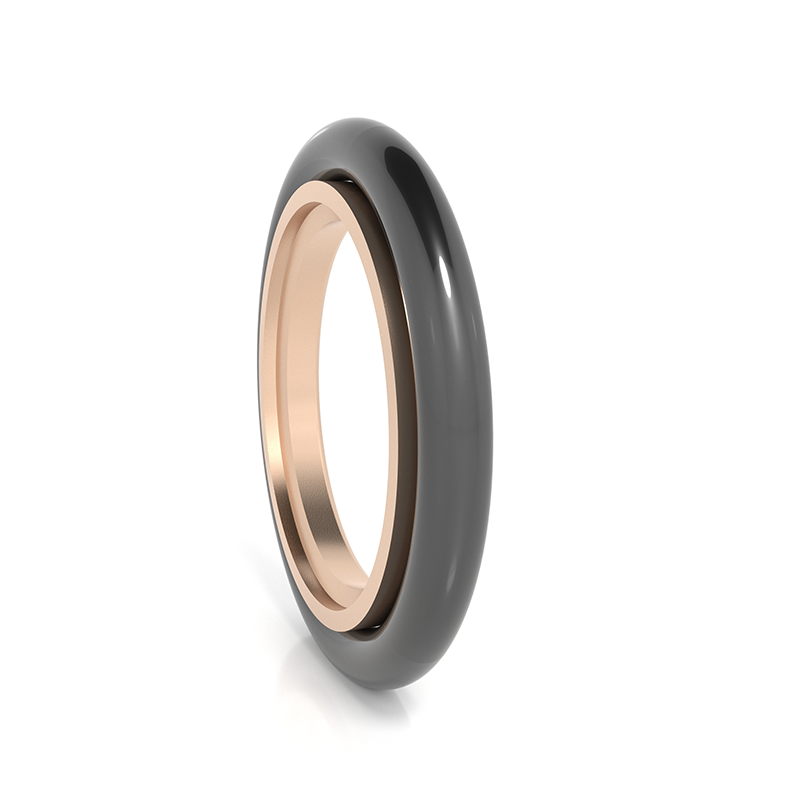

RC17 е подходящ за хидравлично и пневматично повтарящо се двупосочно запечатване на налягането. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Разделените (отворени) канали трябва да се използват за диаметри на пръта по -малко от 30 мм. Характеристики:

1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;

2. Хидравлични и пневматични уплътнения с двойна употреба, могат да се използват за двупосочно запечатване на налягането;

3. Дълъг живот, може да се използва за уплътнения за смазване без масло;

4. Малко структурно пространство, лесна инсталация и поддръжка:

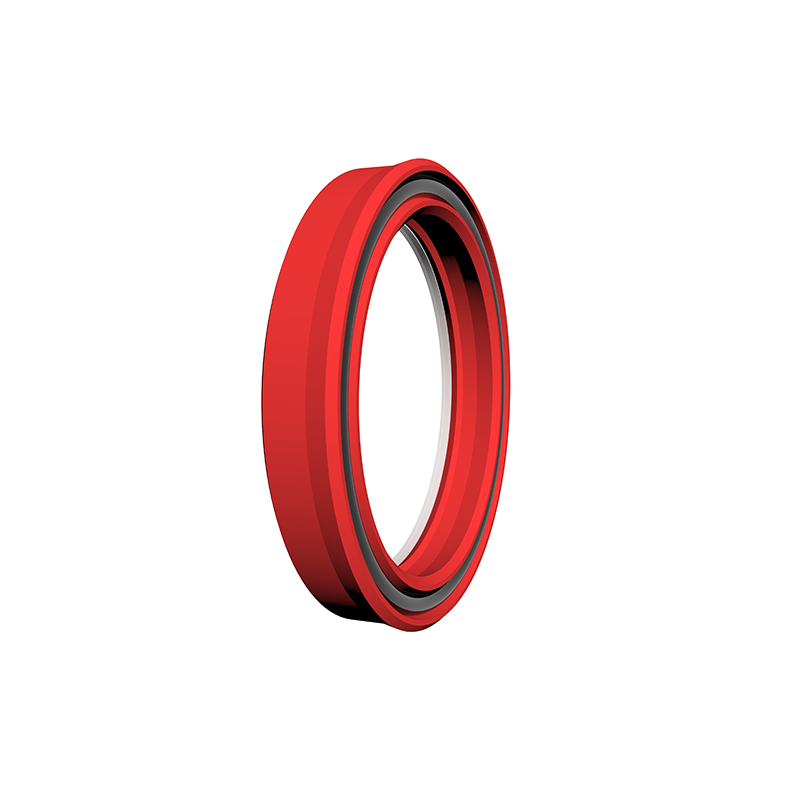

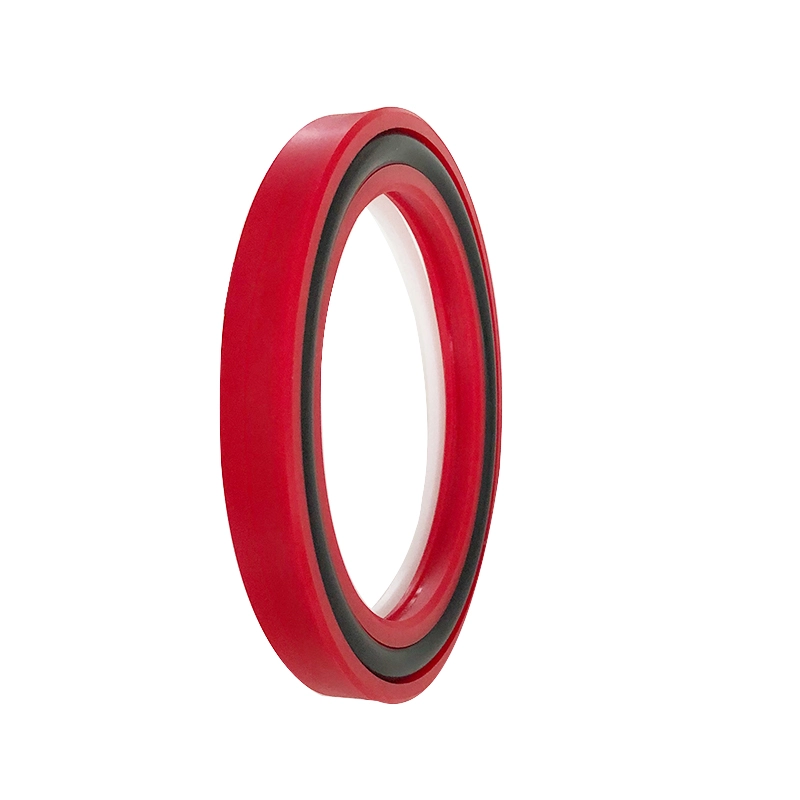

GTDI е съставен от гумен (или полиуретан) еластомер и модифициран PTFE уплътнителен пръстен и има характеристики на добро уплътняване, дълъг живот, ниско триене и др. TDMI е съставен от еластомер на каучук (или полиуретан), който е модифициран с уплътняващ PTFE, еластомер и модифициран Ptfe уплътняващ пръстен, и и т.н. Съставен от уплътняващ пръстен, изпълнен с PTFE, два пластмасови пръстени на L-образна форма и еластичен силов о-пръстен и има характеристиките на доброто уплътняване, дълъг живот, ниско триене, без пълзящ и т.н.

Запечатващият пръстен от тип BD е уплътнение на буталото, използвано главно за уплътняване на бутала, бутални пръти, ковани машини и хидравлично оборудване за оборудване за ходене. Характеристики:

1. Нечувствителен към вибрационните натоварвания и пиковете на налягането

2. Добра способност за антиектрузия

3. По -добро уплътняване при без товар и ниска температура

4. Подходящ за тежки условия на работа

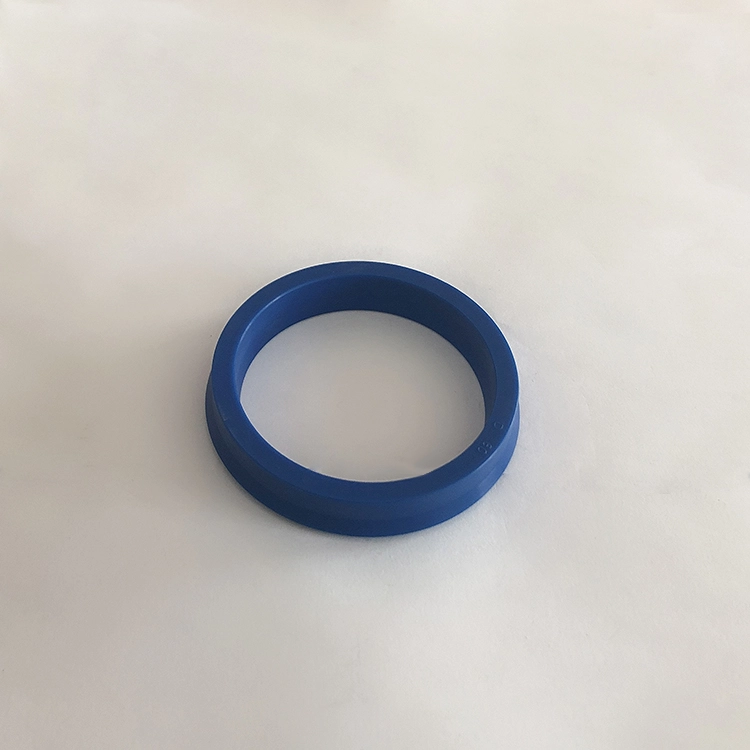

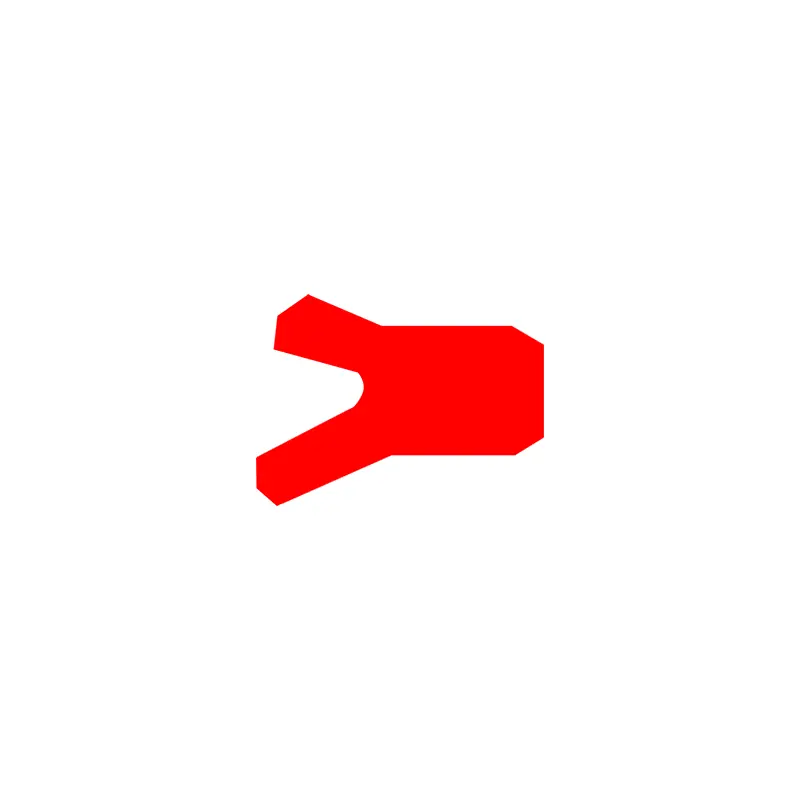

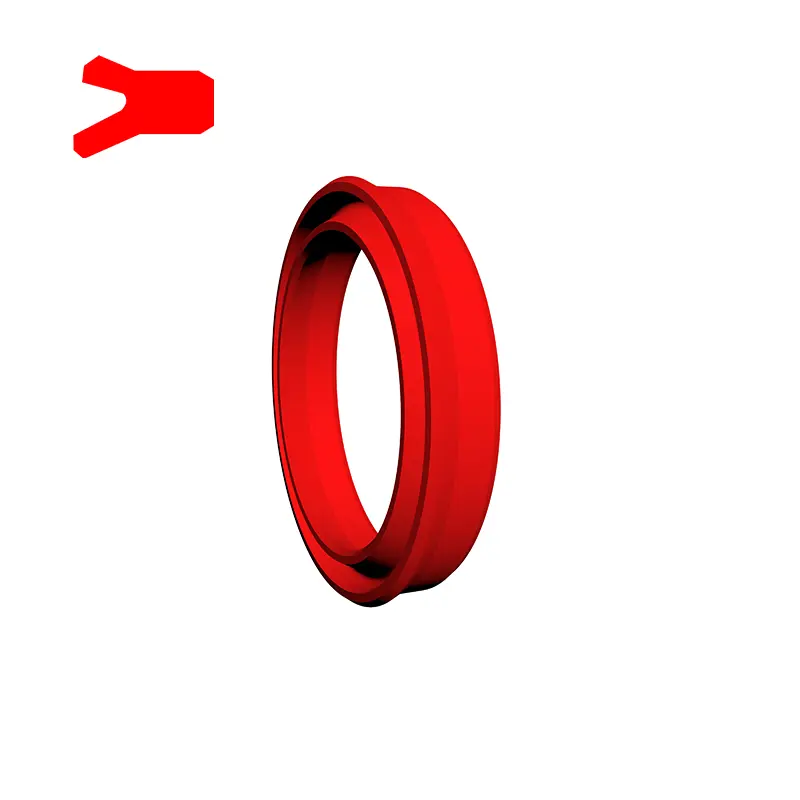

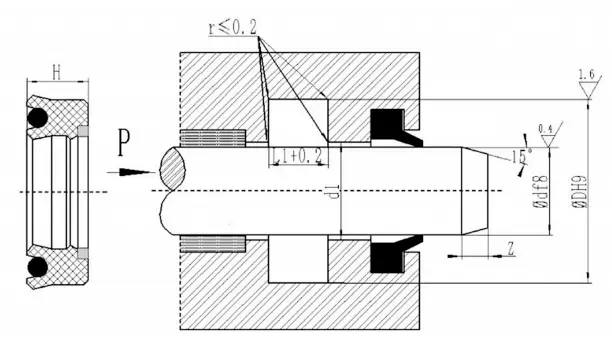

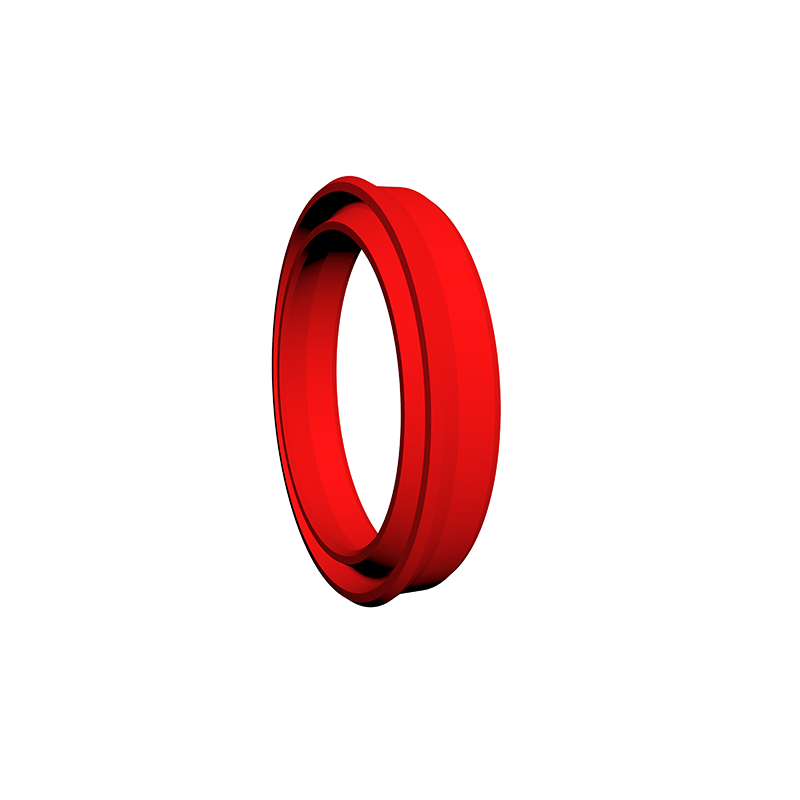

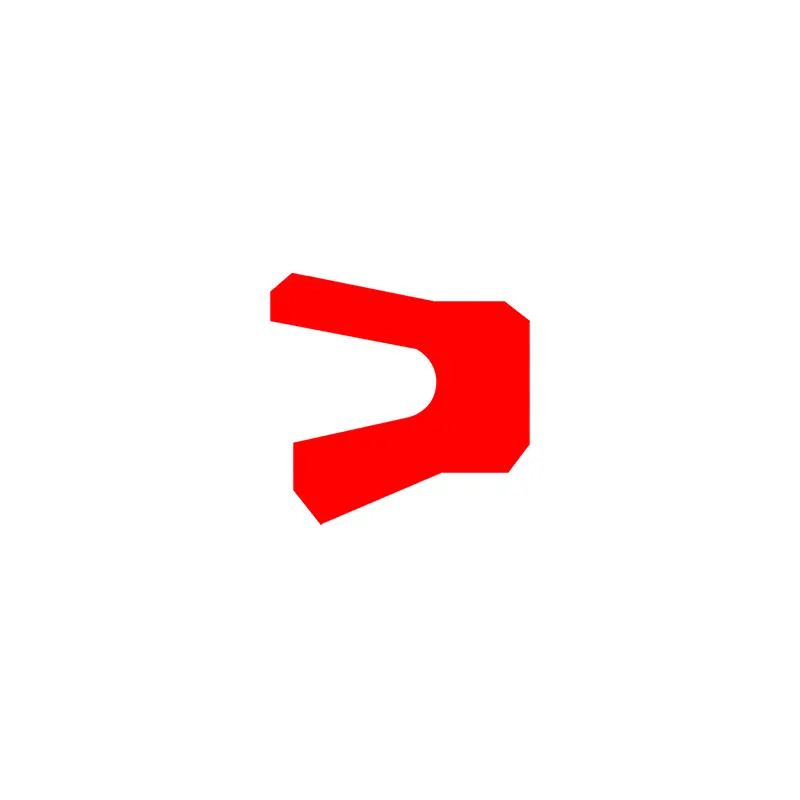

Пръстенът на уплътнението от тип YXD за вал е асиметрично уплътнение, специално използвано на буталния прът. Подходящ е за еднопосочно запечатване на хидравлично повтарящо се движение и има добри показатели за уплътняване. Когато се използва под 12 ~ 32MPa, при петата е необходим задържащ пръстен. Гропът съответства на стандарта JB/ZQ4265-97. Неговите характеристики:

1. Приложимо за леки натоварвания и средни натоварвания;

2. Добри показатели за уплътняване както за уплътнения с високо налягане, така и за ниско налягане;

3. Предлагат се разнообразни материали, а ефективността на средна устойчивост е по -обширна;

4. Проста структура и лесна инсталация и поддръжка.

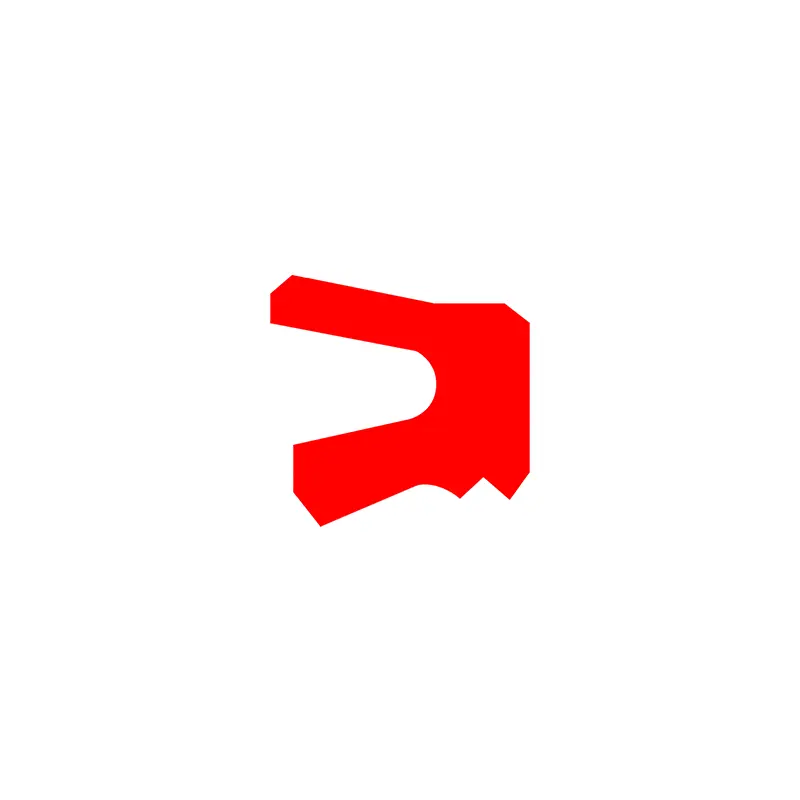

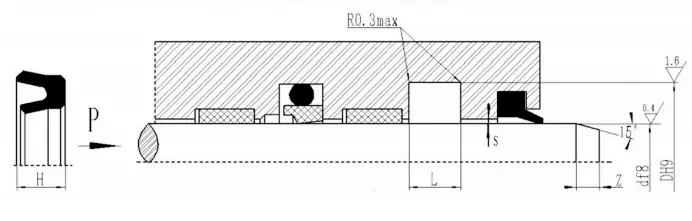

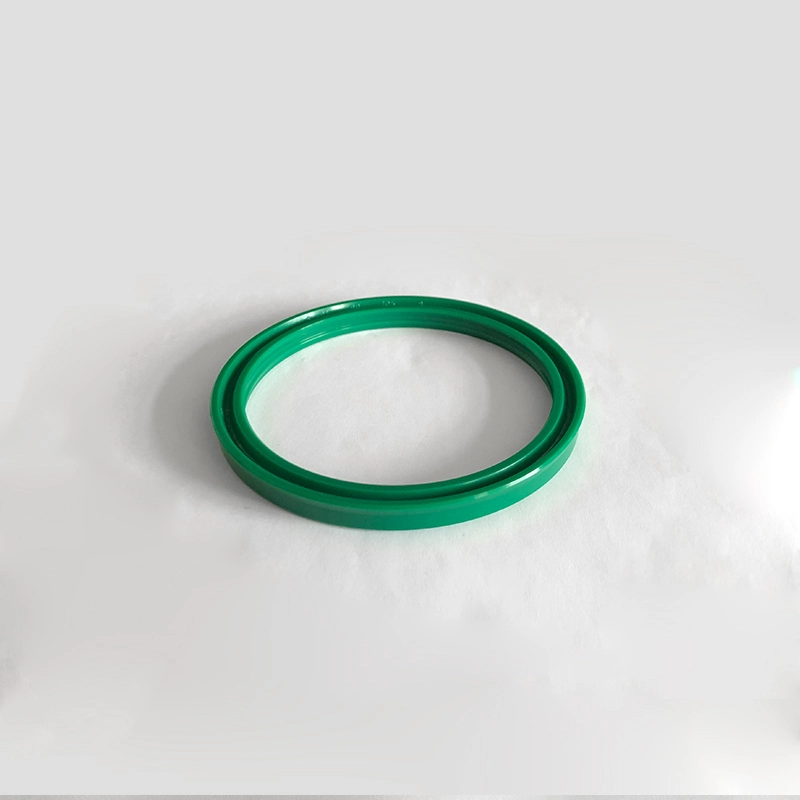

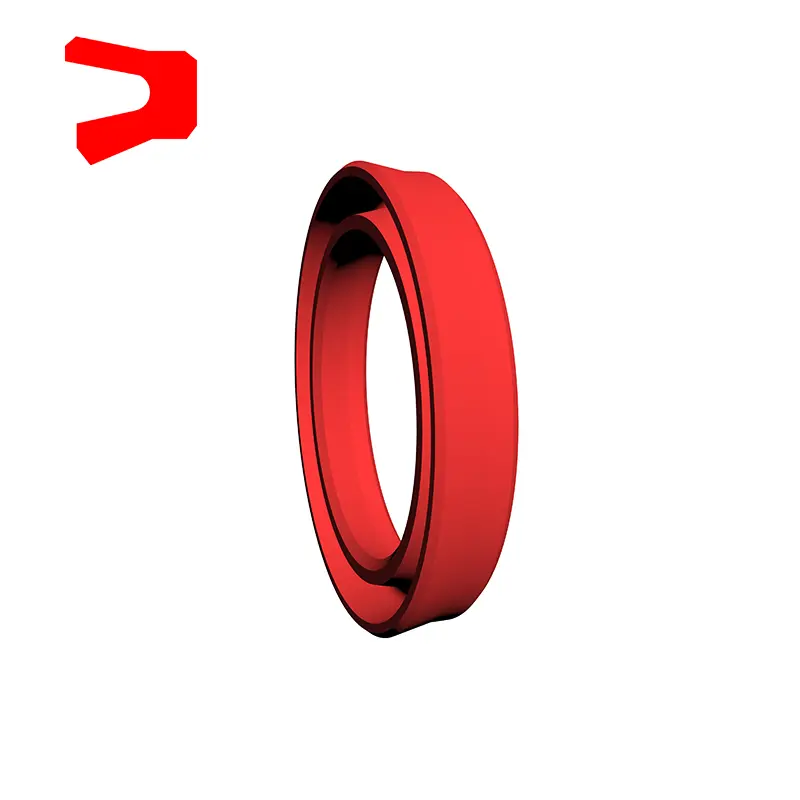

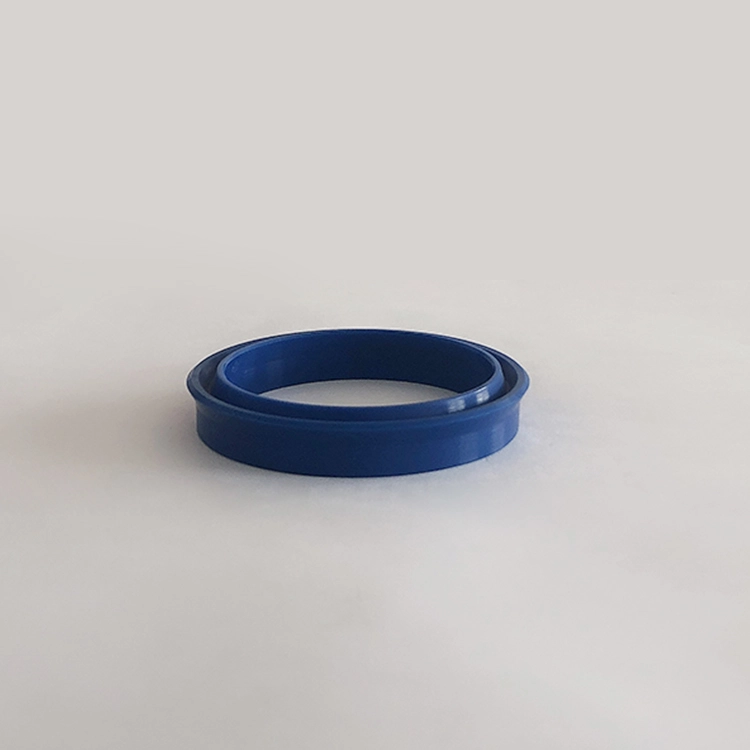

RCUR уплътнителният пръстен е асиметрично уплътнение, специално използвано върху буталния прът, подходящ за еднопосочно уплътняване на хидравлично реципрочно движение, с добри показатели за уплътняване. Гропът съответства на стандарта ISO5597. Използва се като спомагателно уплътнение в уплътнителната система. Неговите характеристики:

1. Добри статични и динамични запечатващи показатели;

2. Силна способност за възстановяване на остатъчно масло при динамични условия;

3. Проста структура и лесна инсталация и поддръжка.

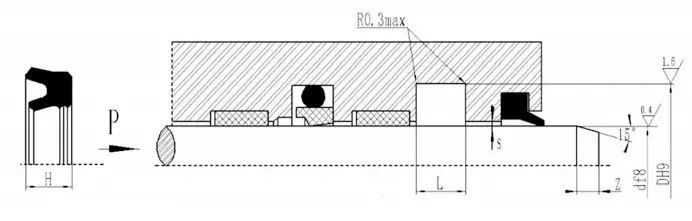

RCUSR уплътнителният пръстен е асиметрично уплътнение, специално използвано върху буталния прът, с спомагателна устна от вътрешната страна на уплътнителния пръстен. Подходящ е за еднопосочно запечатване на хидравлично повтарящо се движение и има добри показатели за уплътняване. Гропът съответства на стандарта ISO5597. Може да се използва самостоятелно или като спомагателно уплътнение в уплътнителната система. Неговите характеристики:

1. Добри статични и динамични запечатващи показатели;

2. Ниско триене, гладко движение, силна способност за възстановяване на остатъчно масло при динамични условия;

3. Проста структура и лесна инсталация и поддръжка.

Характеристики и приложения на продукта:

Избор на материали

1. Поддържащи се материали за О-пръстен могат да бъдат избрани: R01 нитрилна каучук (NBR), Ro2 Fluororubber (FKM) и др.

2. Уплътнителни пръстеновидни материали: PTFE2, PTFE3, PTFE4, PU и др.

RC15 Избор на материали

1. Материал на пръстена под налягане: Политетрафлуоретилен, нитрил плат, флуорорубем плат, найлон, полиоксиметилен

2. Материал на V-пръстена: Политетрафлуоретилен, нитрил каучук, нитрил плат, флуороруб

3. Поддържащ се материал за пръстени: нитрил плат, флуороруб

Полиуретан за избор на материал RCUR (PU)

Пример за поръчка:

Модел за поръчка RC11-40x55.1x6.3-PTFE3-R01

Модел за поръчка RC11-B-40x55.1x6.3-PTFE3-R02

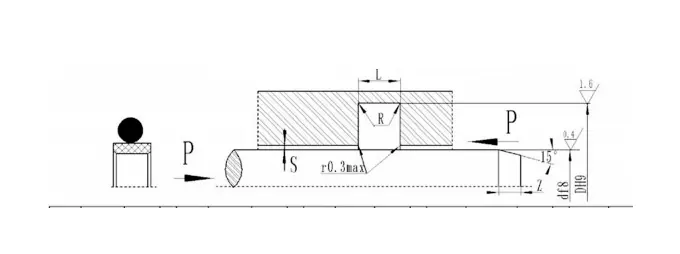

Диаметър на модела-род x диаметър на канала x ширина на канала PTFE3-модифициран PTFE Код на материала R01, R02-O-Ring Код на материала

Модел на поръчка RC12-40X55X7.5-PTFFE3-R01

Диаметър на модела-род x диаметър на жлеба x ширина на канала PTFE3-модифициран тетрафлуоретилен материал код R01-ректагален код на материала на пръстена

Модел на поръчка RC13-80-PTFE3-R01 или SPNC-80-PTFE3-R01

RC13/SPNC-Модел с диаметър 80-вал D PTFE3-PTFE Код на материала R01-O-пръстен Код

Модел на поръчка RC14-80-PTFE3-R01

RC14-Модел с диаметър 80-вал D PTFE3-PTFE Код на материала R01-O-пръстен Код на материала

RC15

Пример за поръчка RC15-A-40X55X22.5RC15-A-MODEL DXDXL Регламенти за инсталационни фамилии

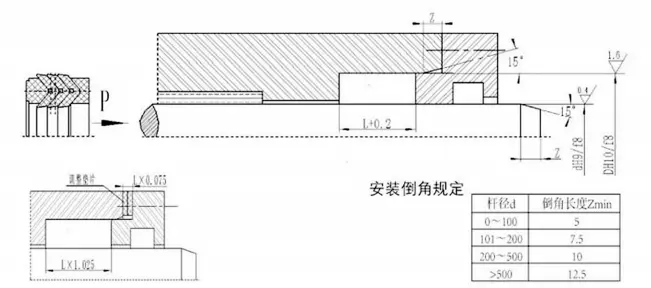

Комбинираното уплътнение на V-образна форма може да постигне най-доброто състояние на уплътняване и триене, като регулира аксиалния размер на уплътнението. Първоначалното износване след дългосрочна работа може да бъде удължено чрез регулиране на аксиалния размер. Препоръчва се регулируемият аксиален размер на уплътнителната кухина да бъде проектиран да бъде 1,025L, а количеството на регулиране е 7,5%L.

Spn

Модел на поръчка SPN-D*D*L-PTFE3-R01 Диаметър на пръта*Диаметър на канала на канала*Ширина на канала

SPN модел PTFE3-модифициран PTFE Код на материала R01-ректагулярен код на материала на пръстена

RC17

Модел на поръчка RC17-D*D*L-PTFE3-R01 Диаметър на пръта*Диаметър на канала на канала*Ширина на канала

Gtd

Tdmi

GGDI

Bd

Модел на поръчка BD40*55*11.4 Диаметър на пръта × диаметър на канала × височина на уплътнението

Yxd

Модел на поръчка YXD63X75X14 -R01 Диаметър на пръчката × диаметър на канала × височина на уплътнението - Код на материала

Rcur

Модел на поръчка RCUR63X73 × 10 Диаметър на пръта × диаметър на канала × височина на уплътнението

Модел на поръчка RCUSR63X73X6 Диаметър на пръта × диаметър на канала × височина на уплътнението

Спецификации
