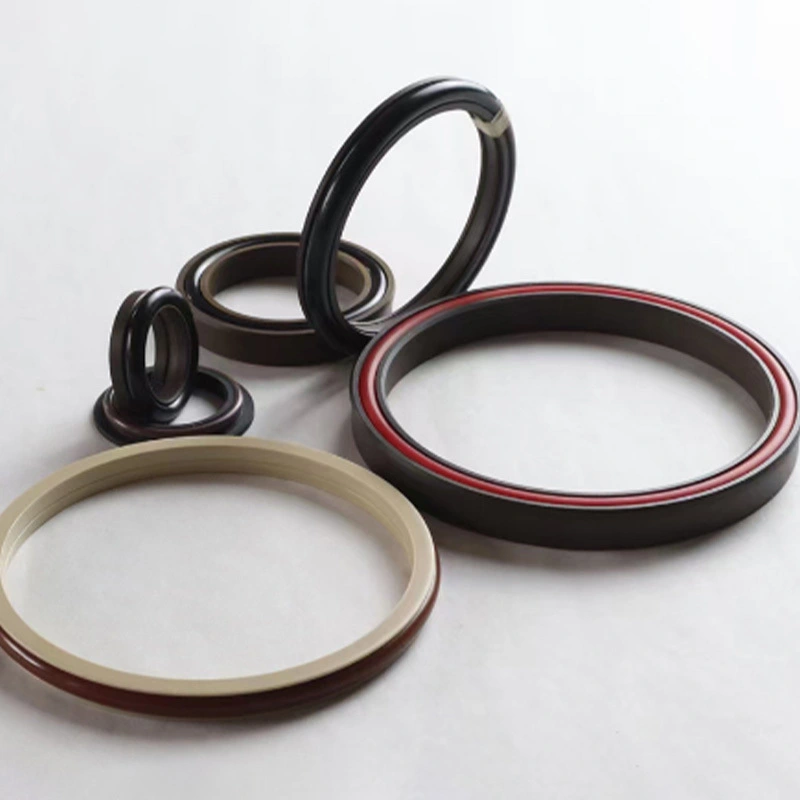

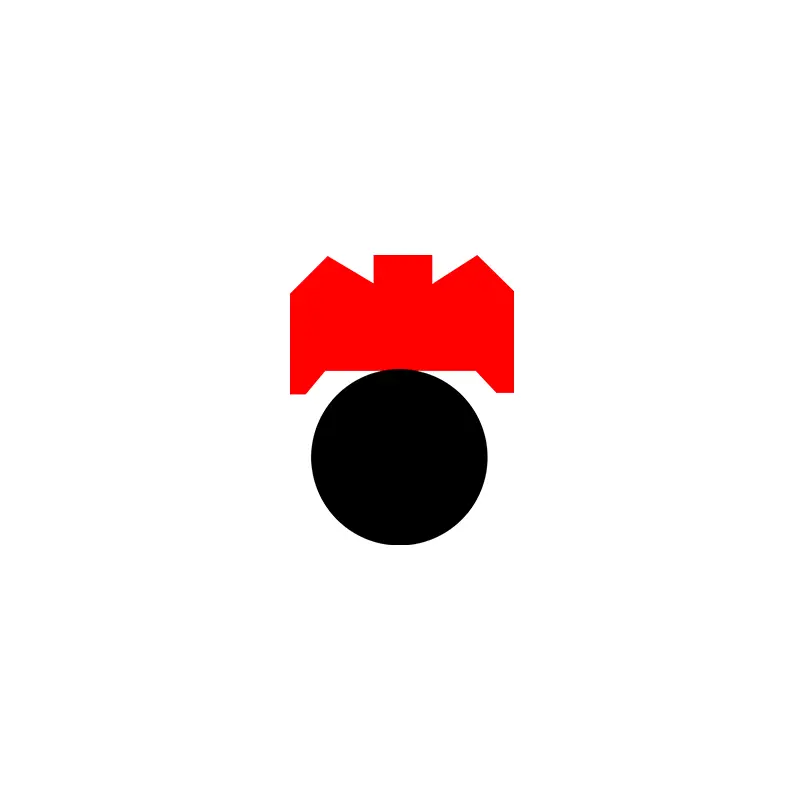

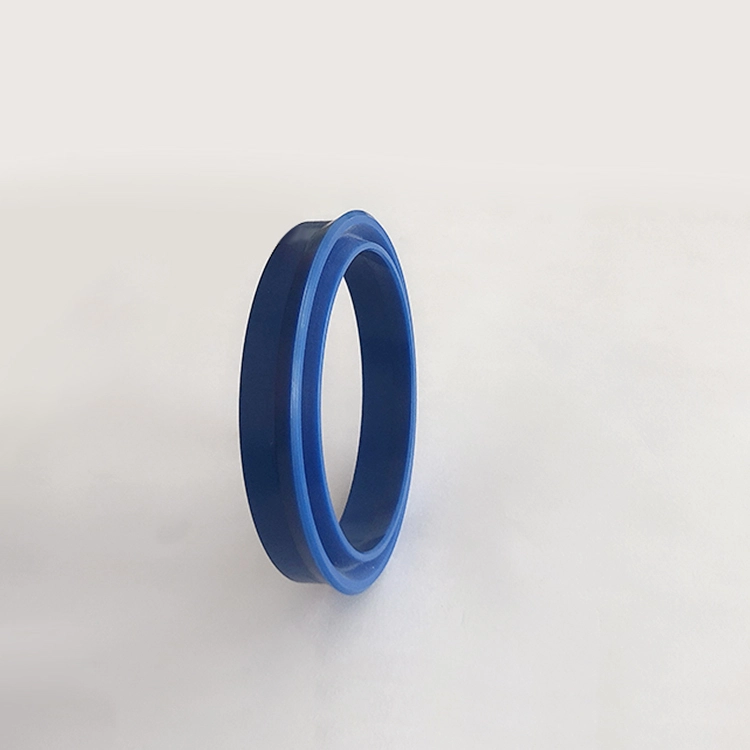

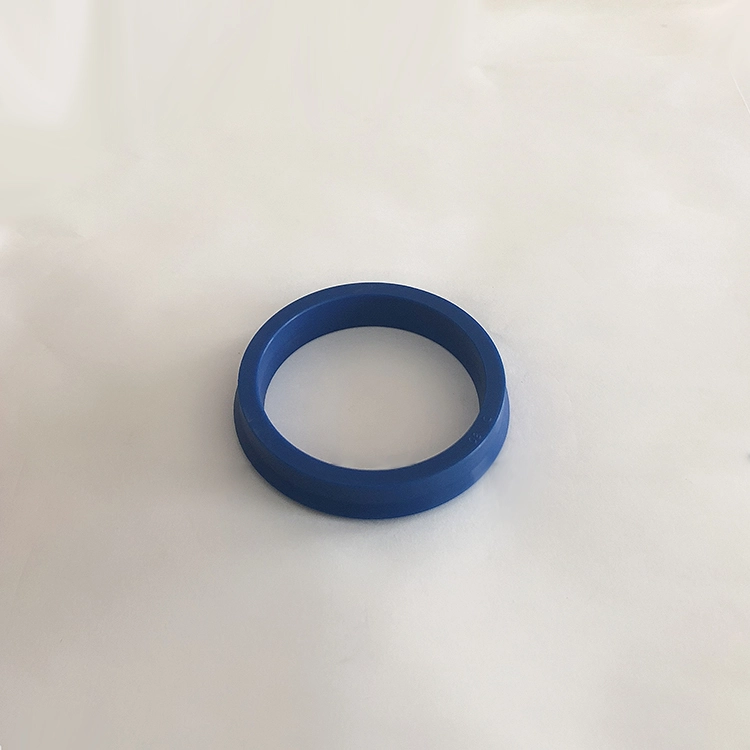

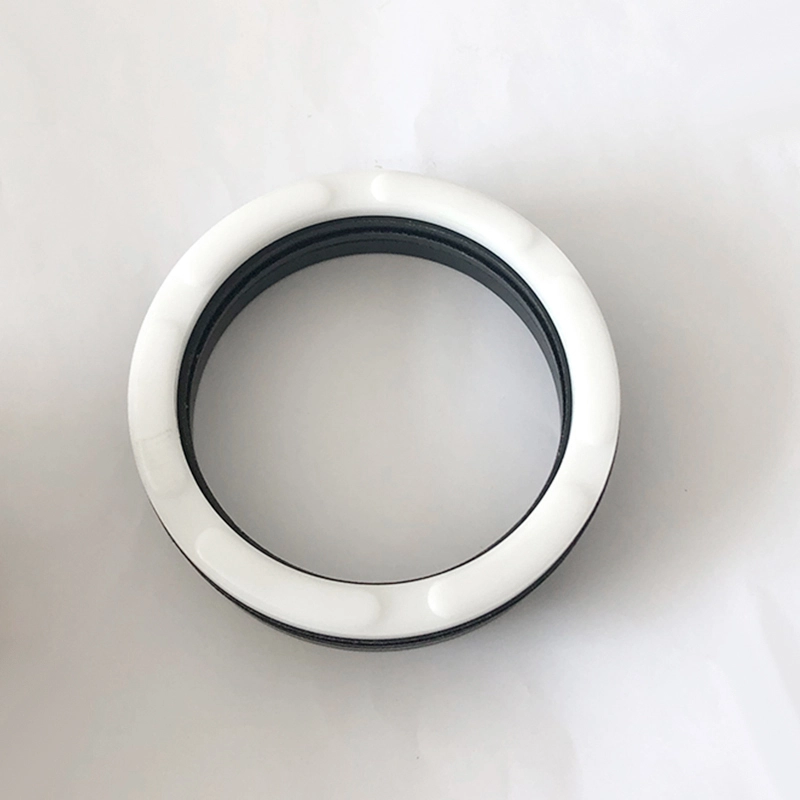

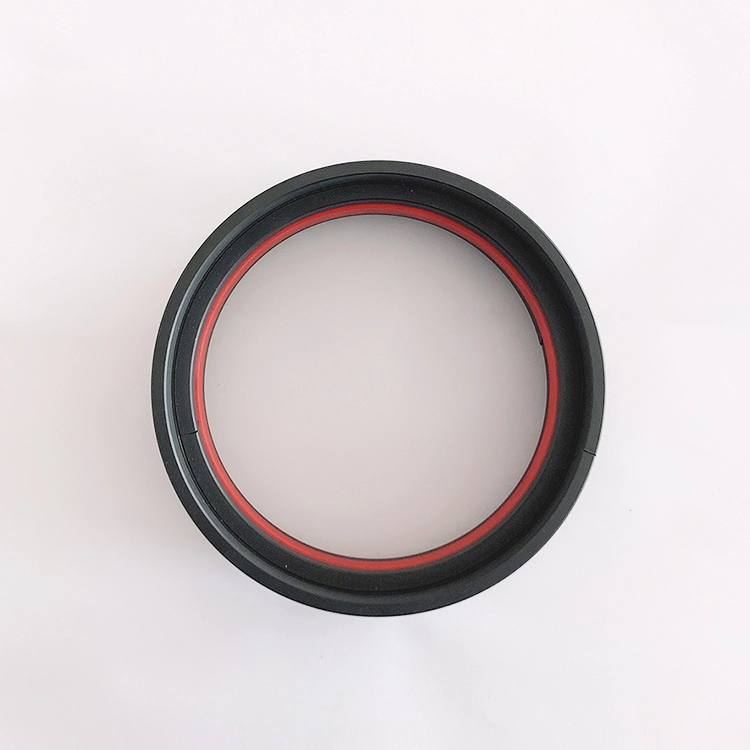

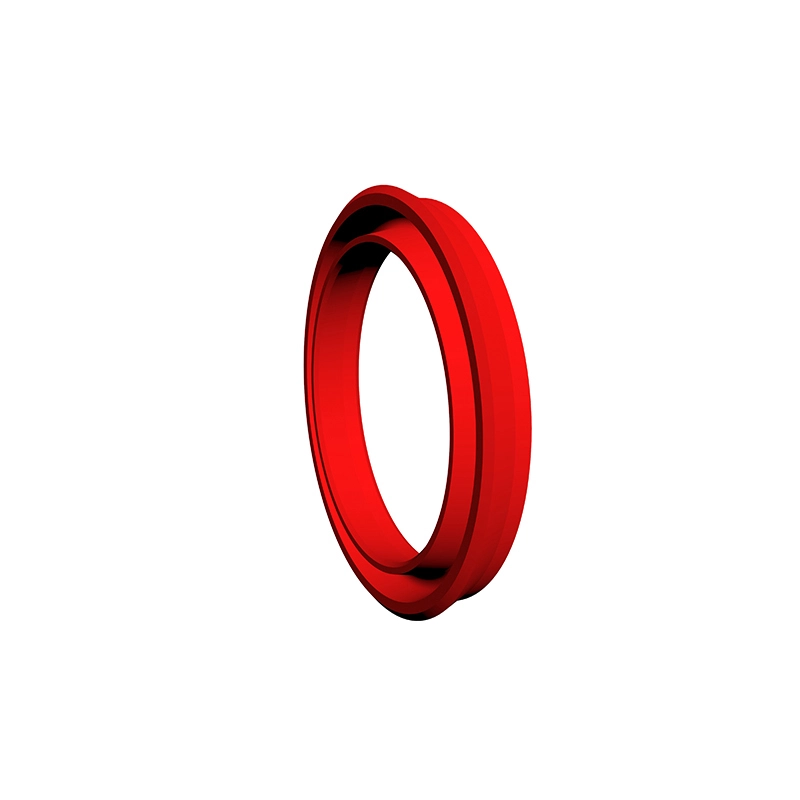

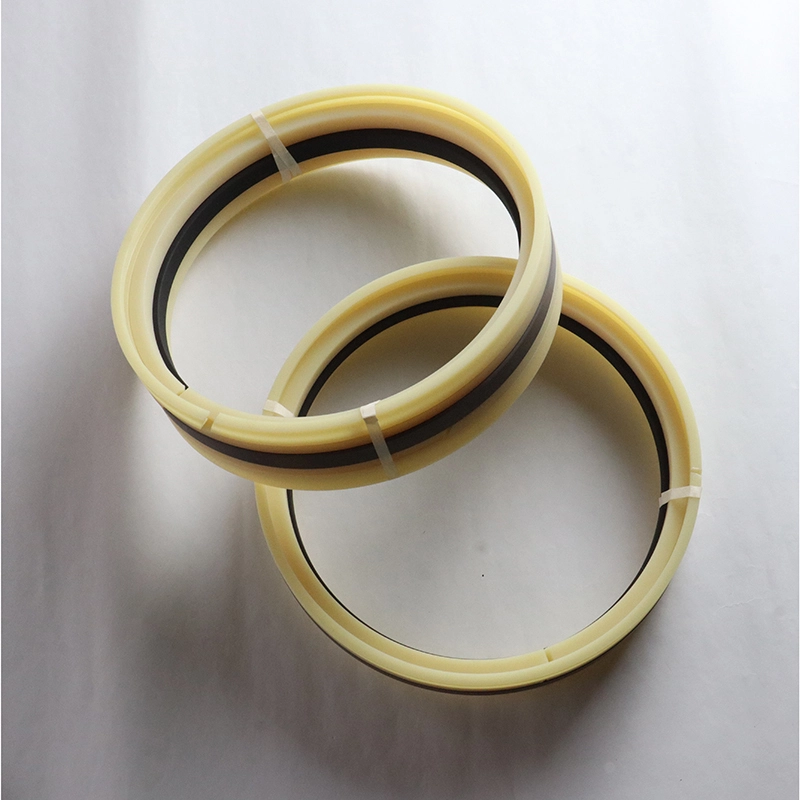

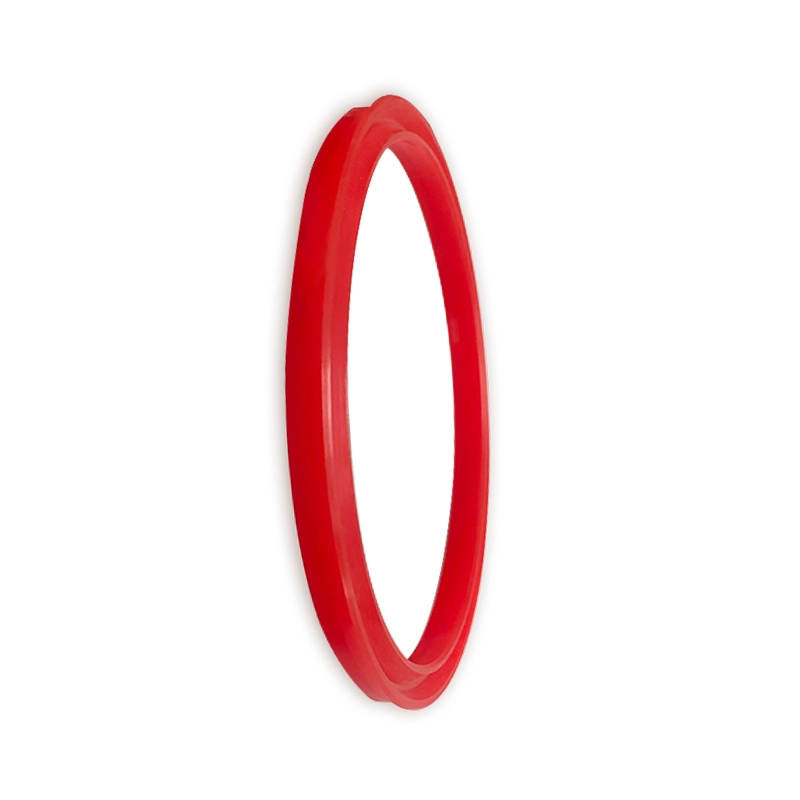

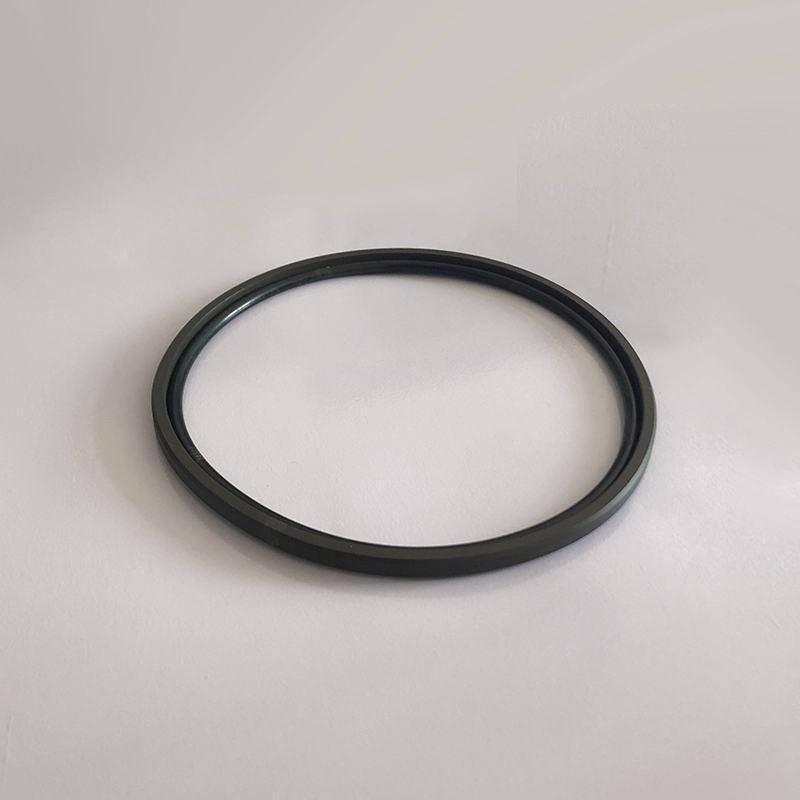

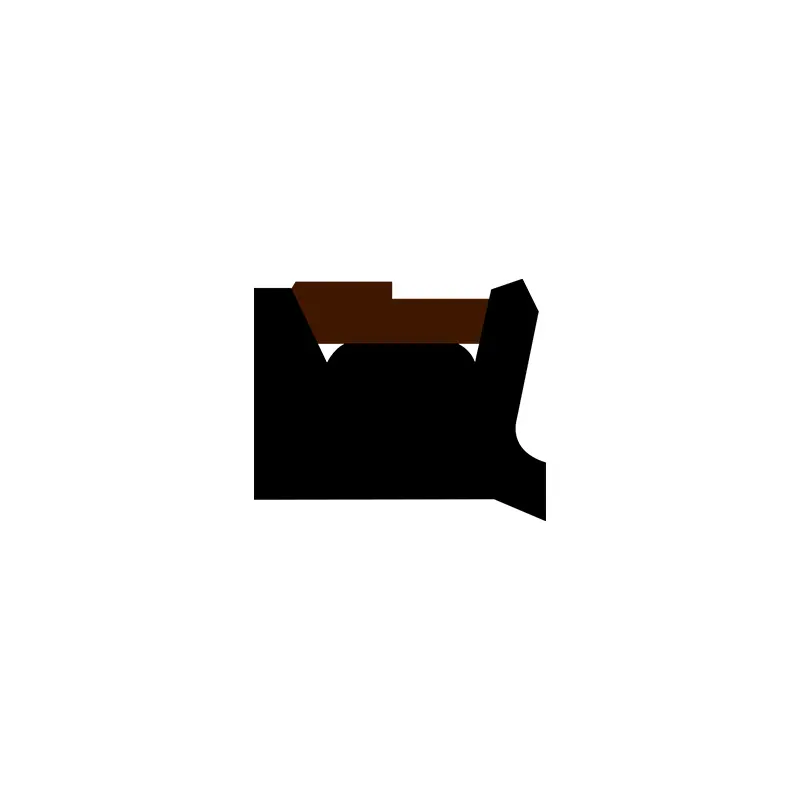

Хидравлични уплътнения за дупки на буталото, в нашия фабричен и научноизследователска и развойна дейност, има подразделени модели и видове, всеки със собствени характеристики, но ние постигнахме строг контрол на качеството.

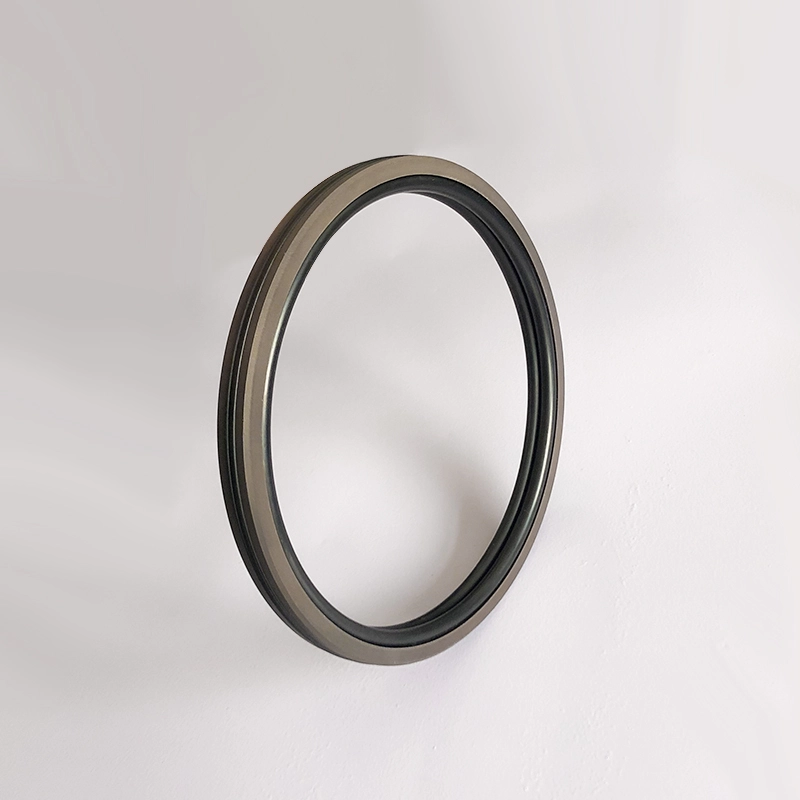

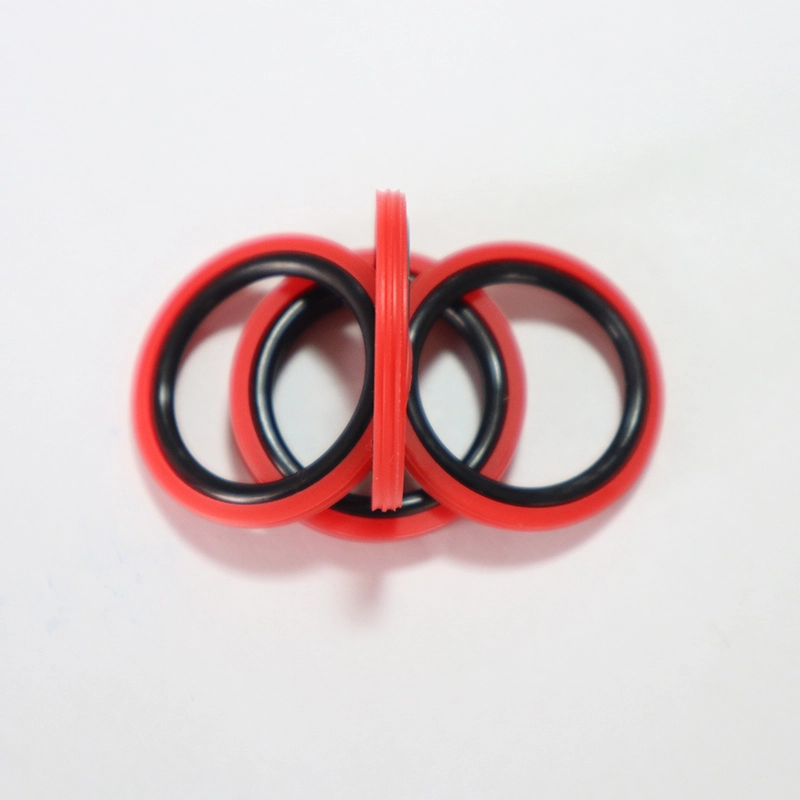

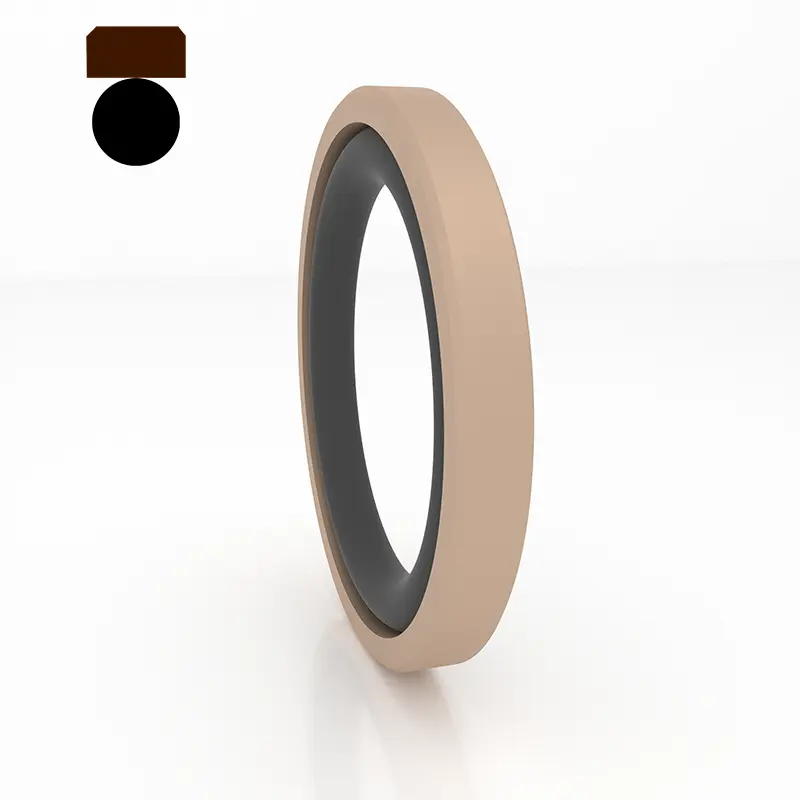

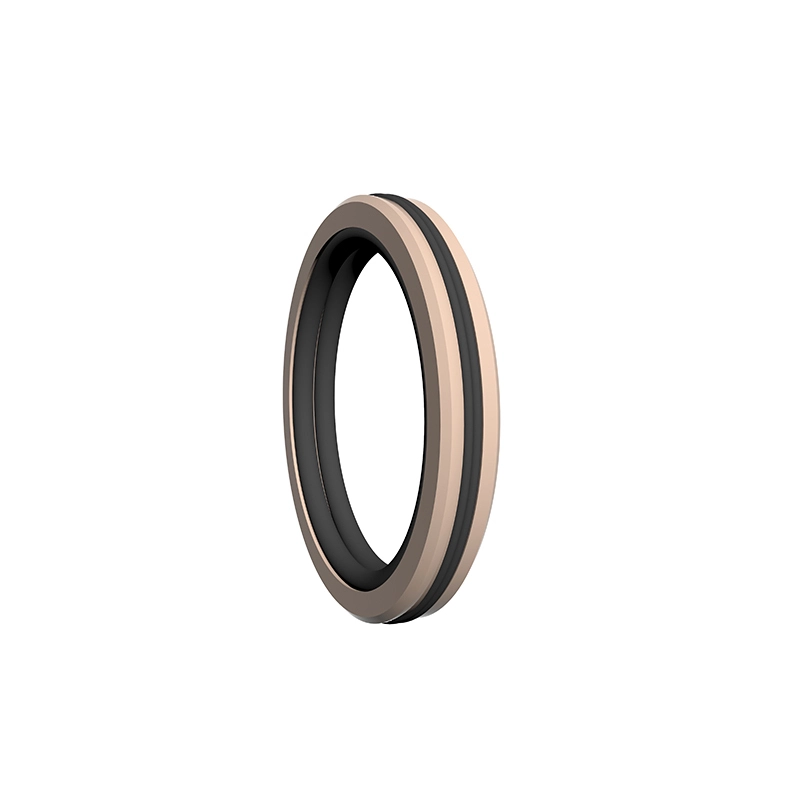

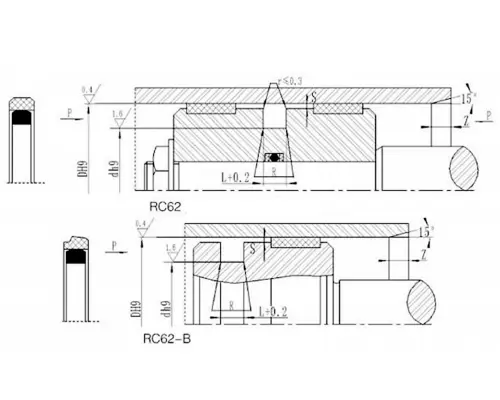

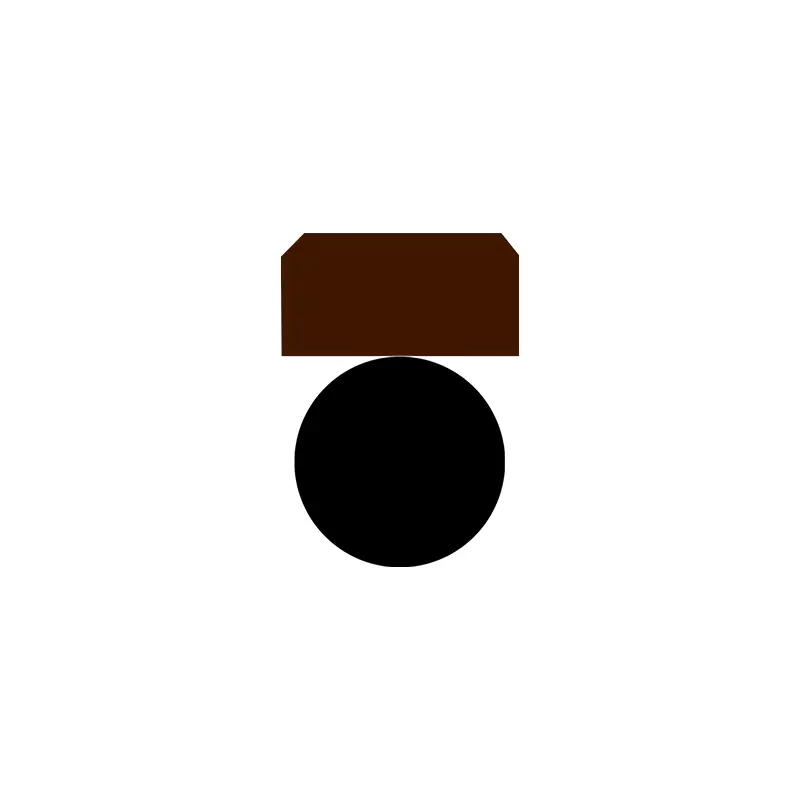

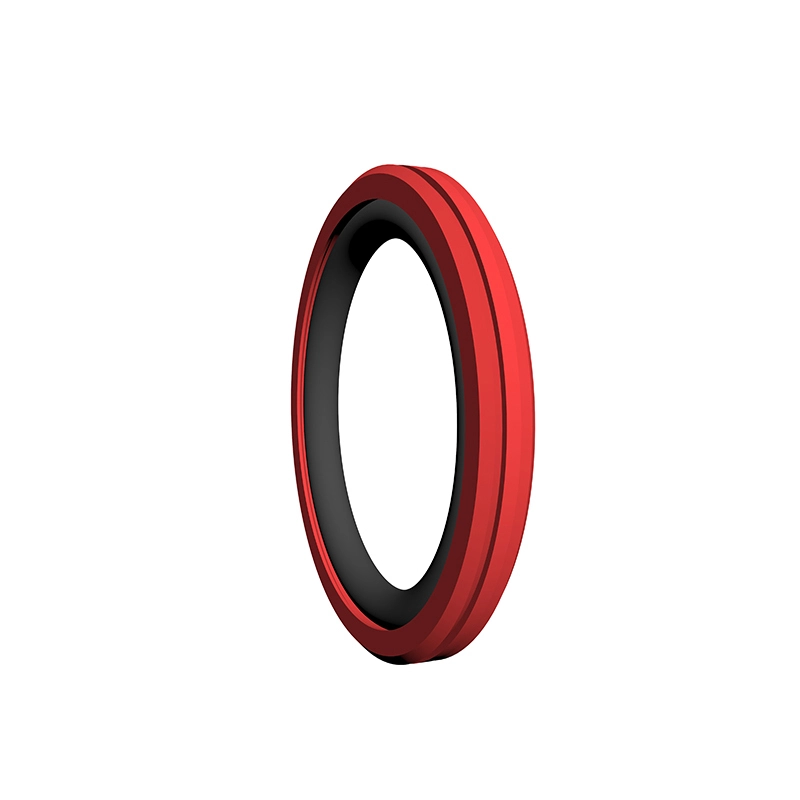

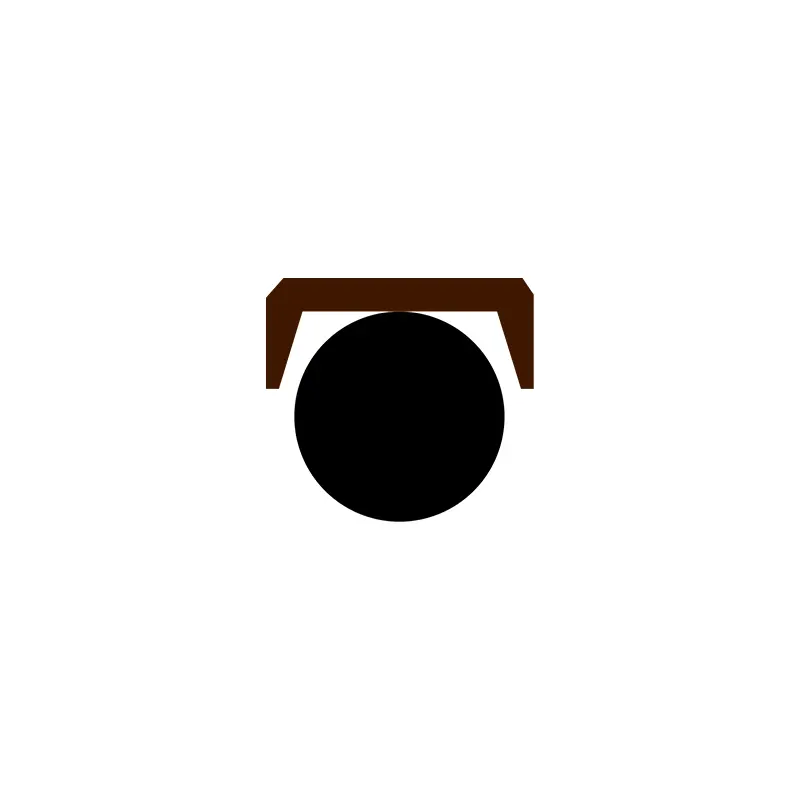

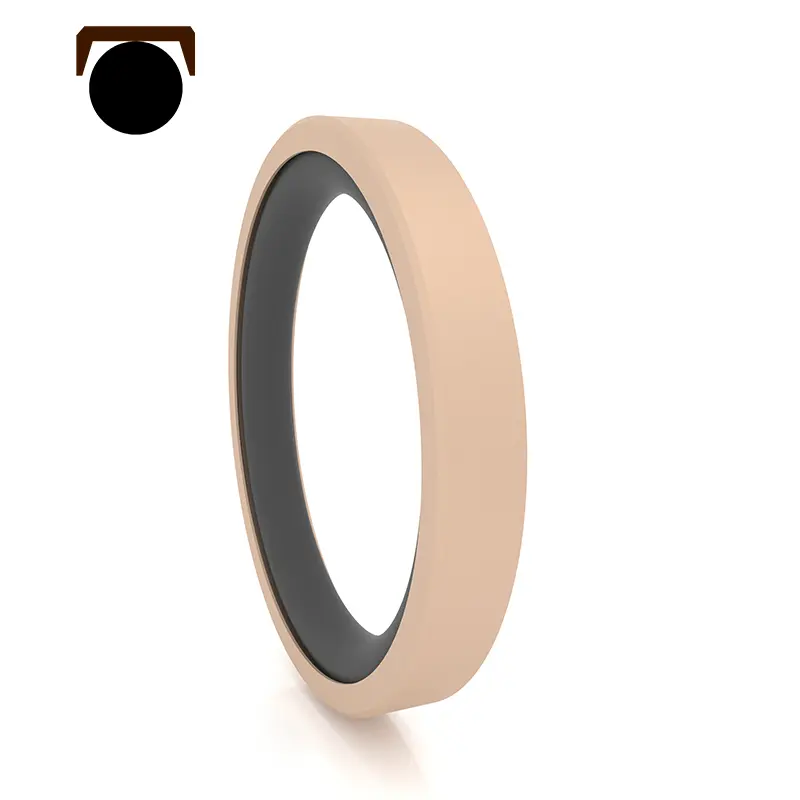

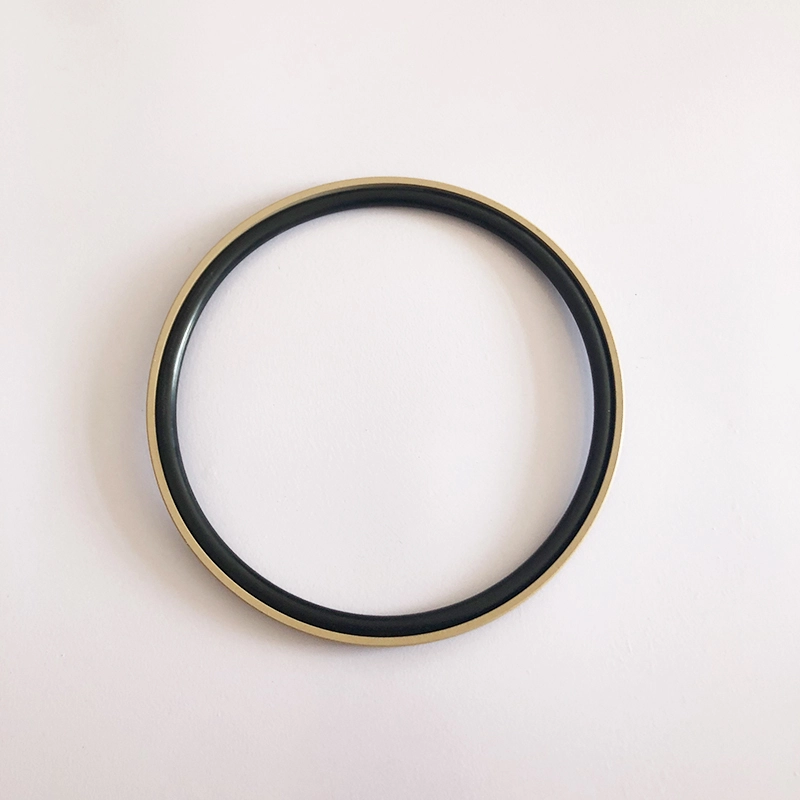

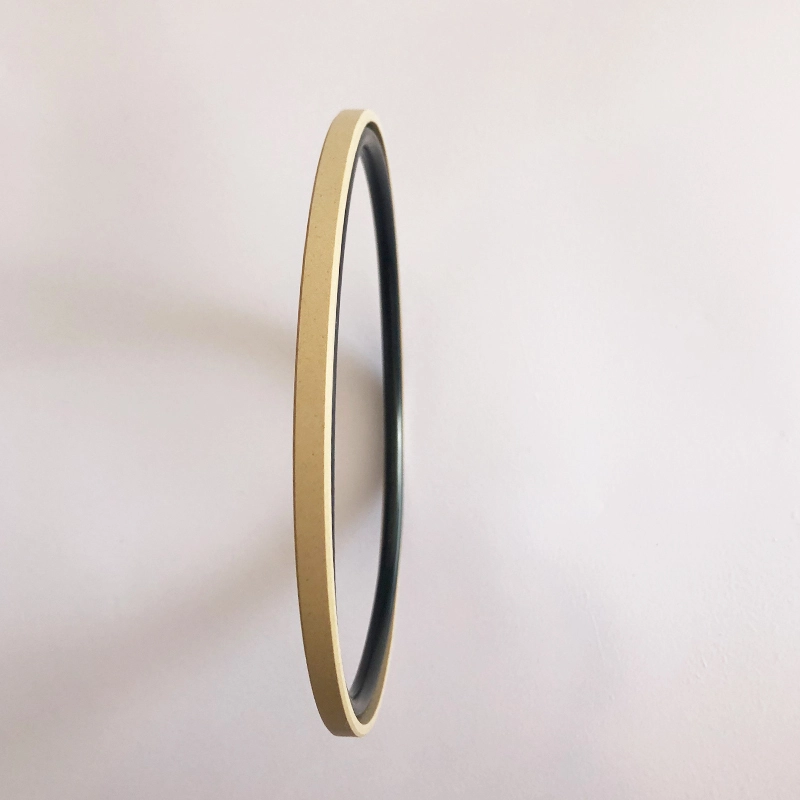

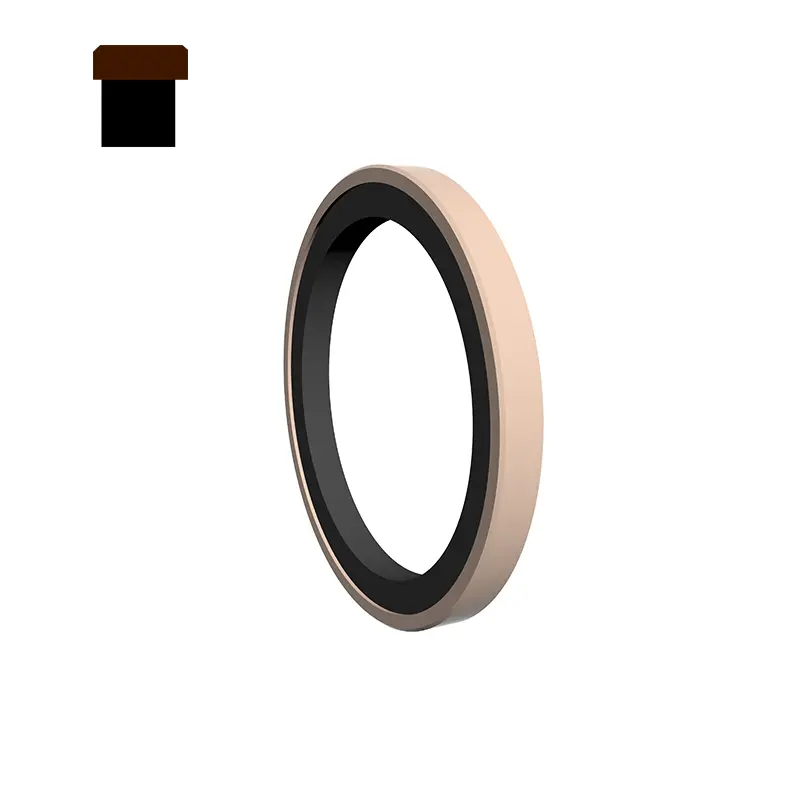

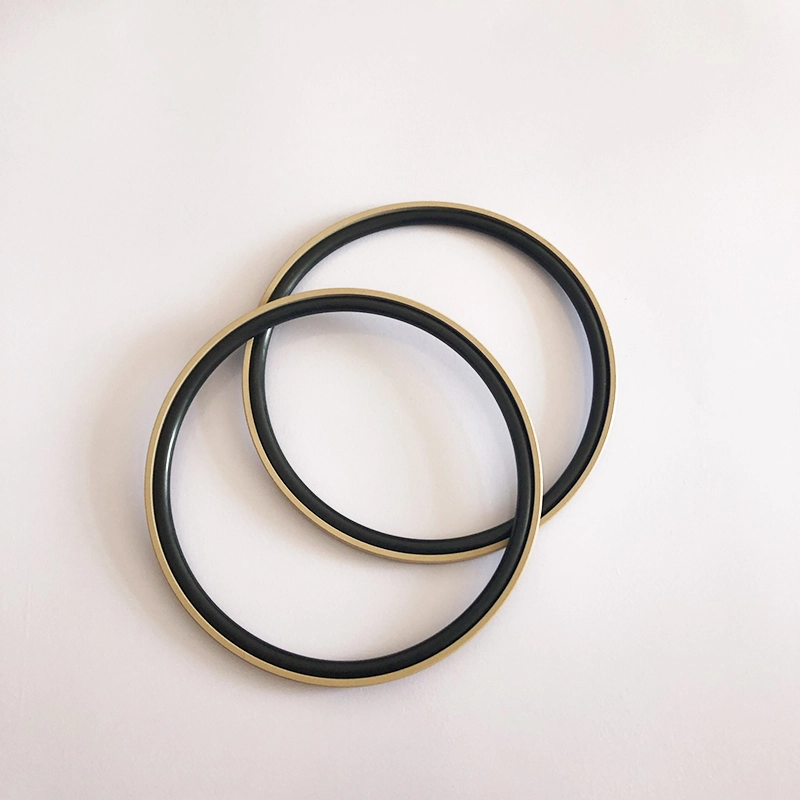

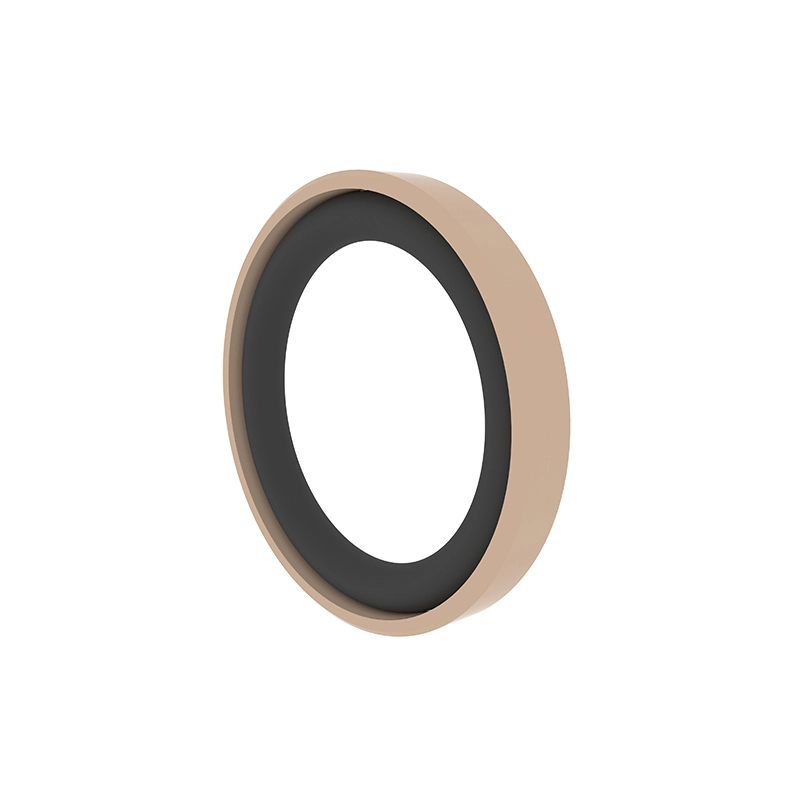

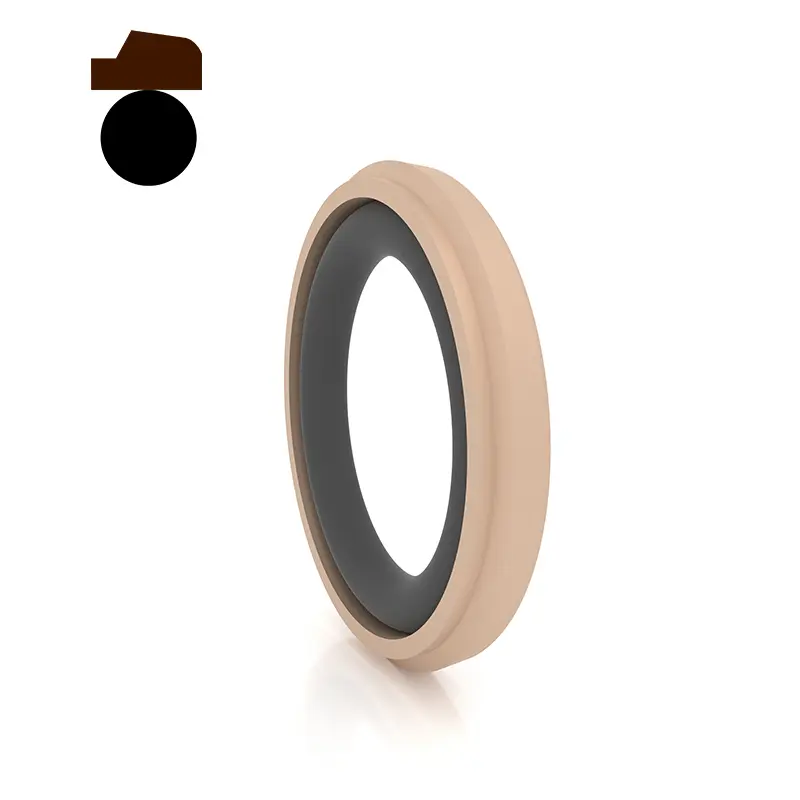

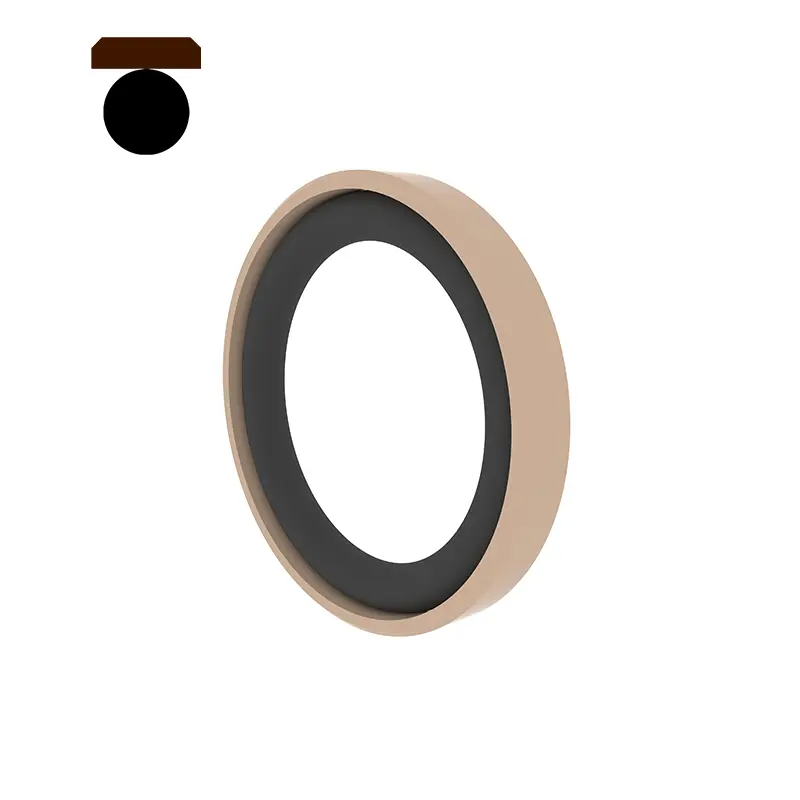

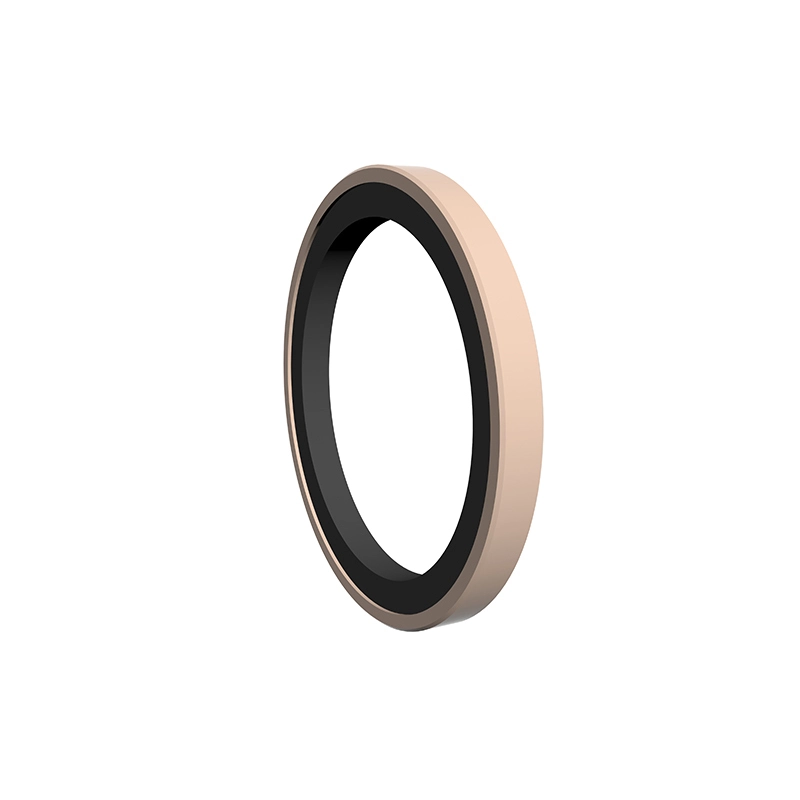

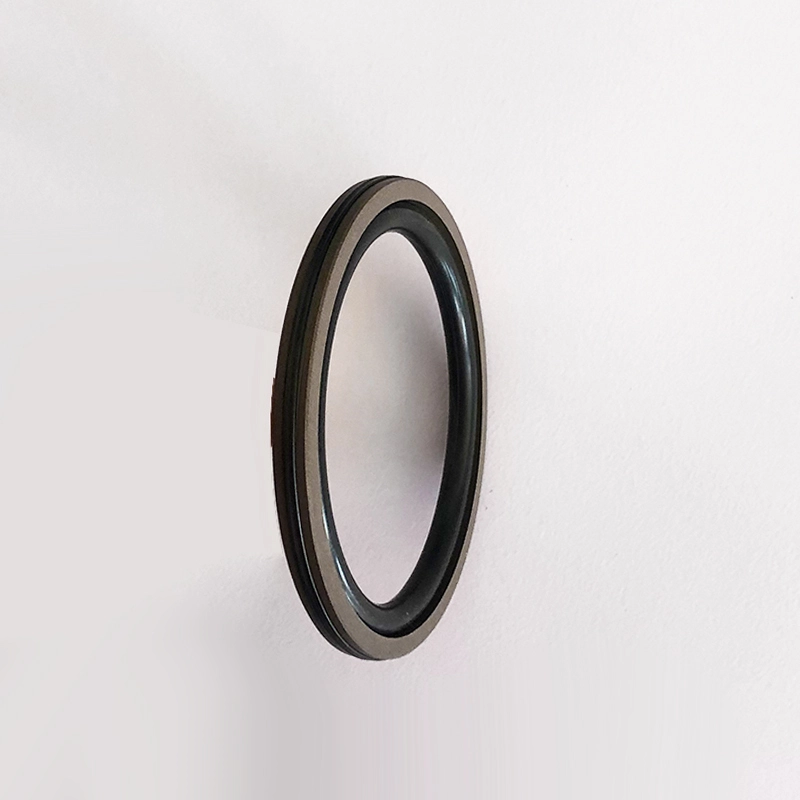

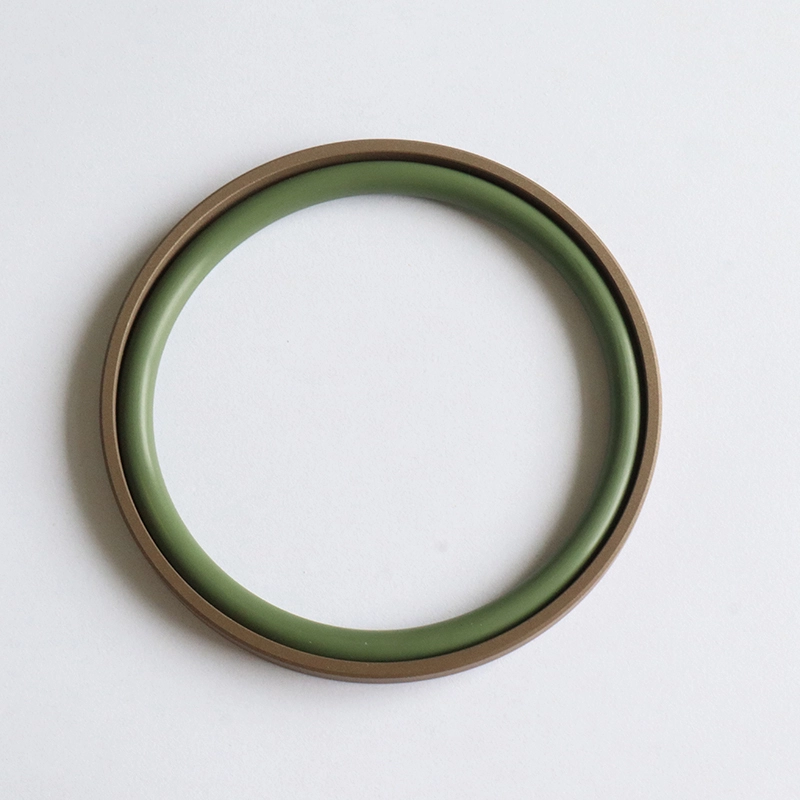

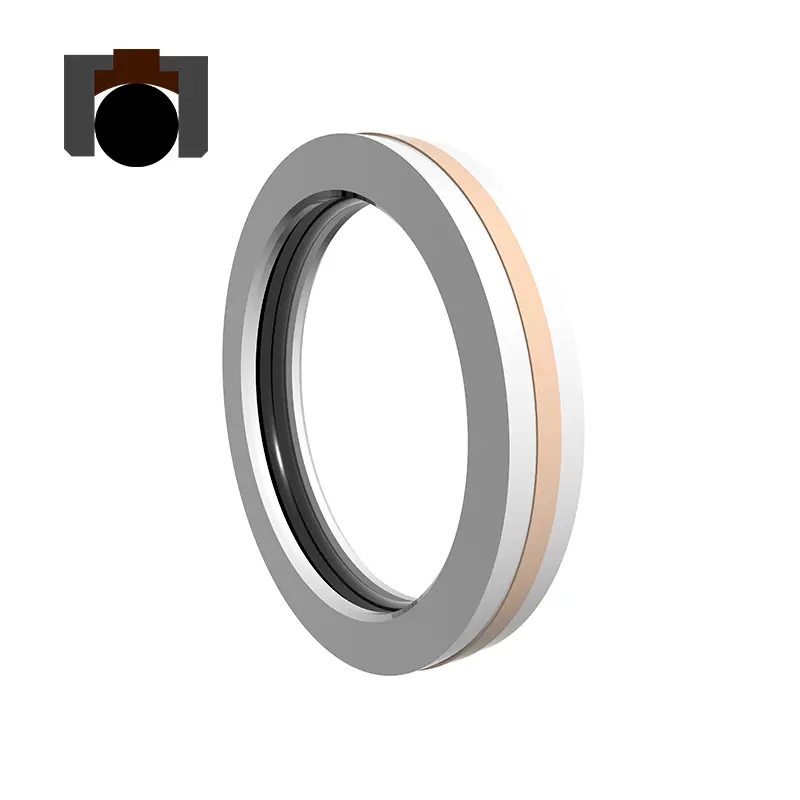

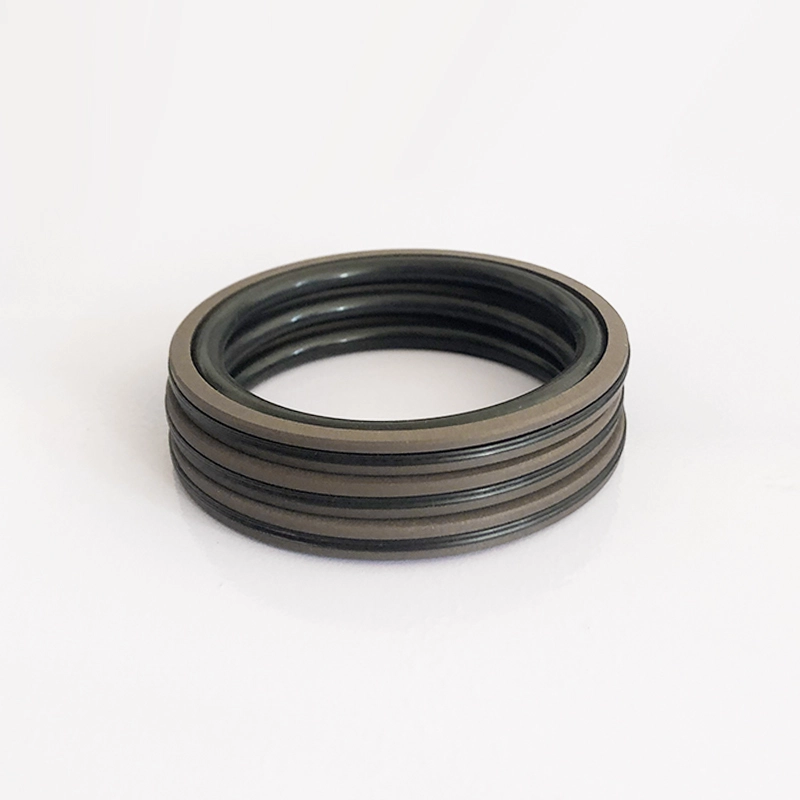

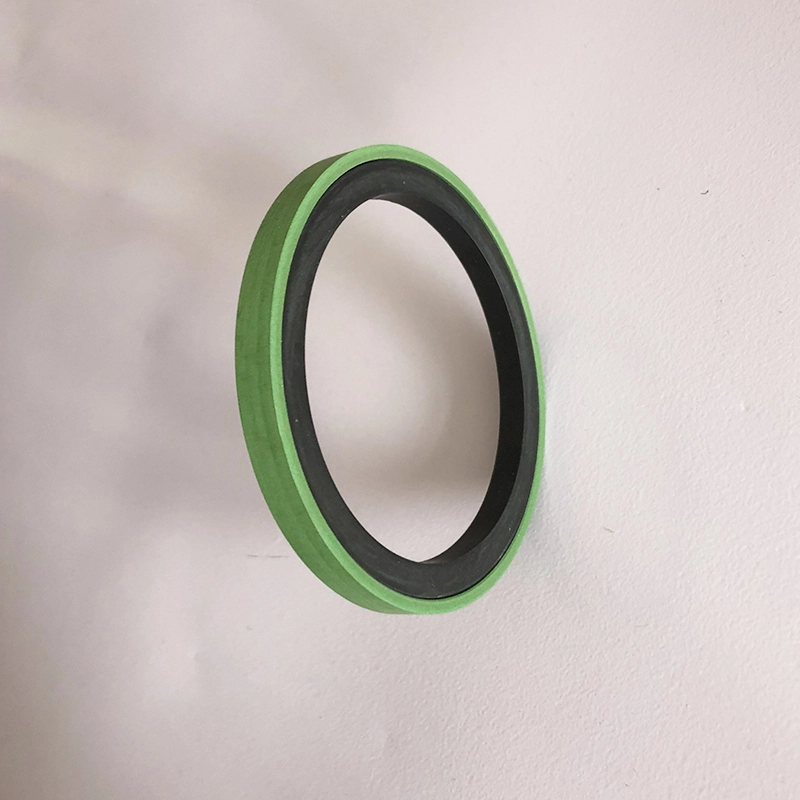

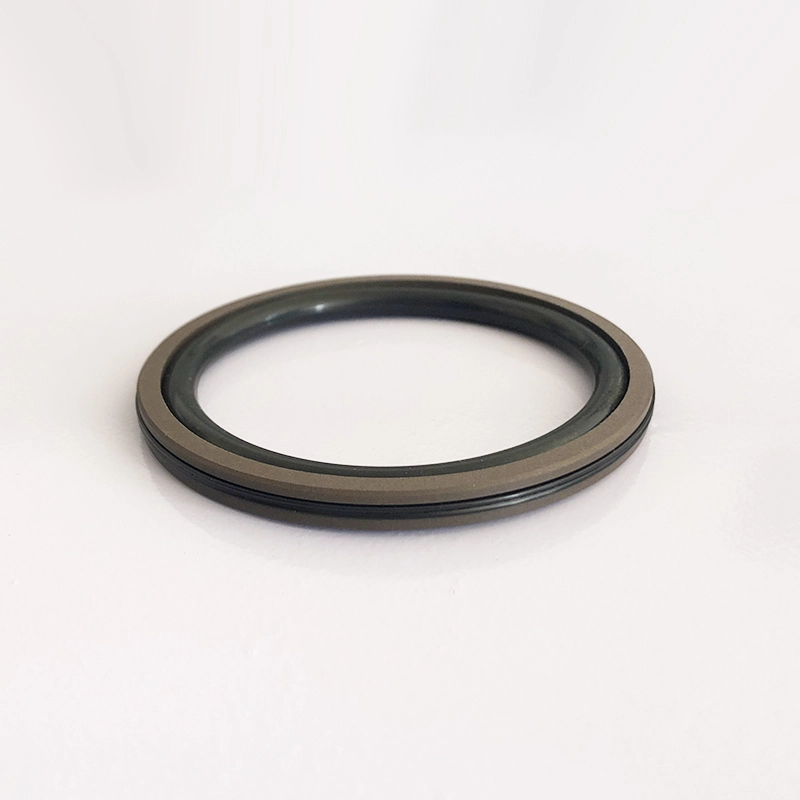

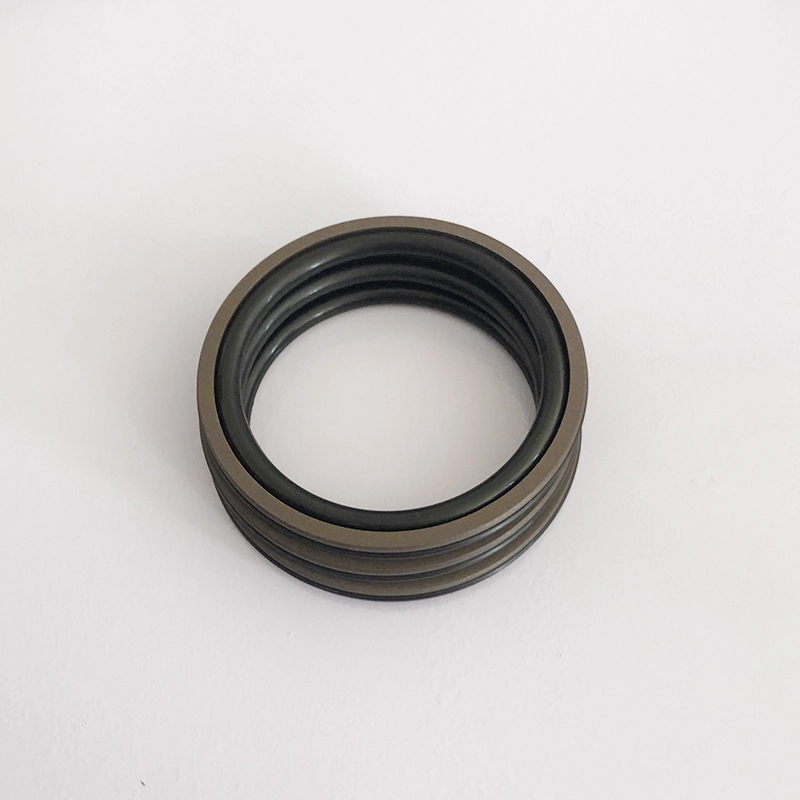

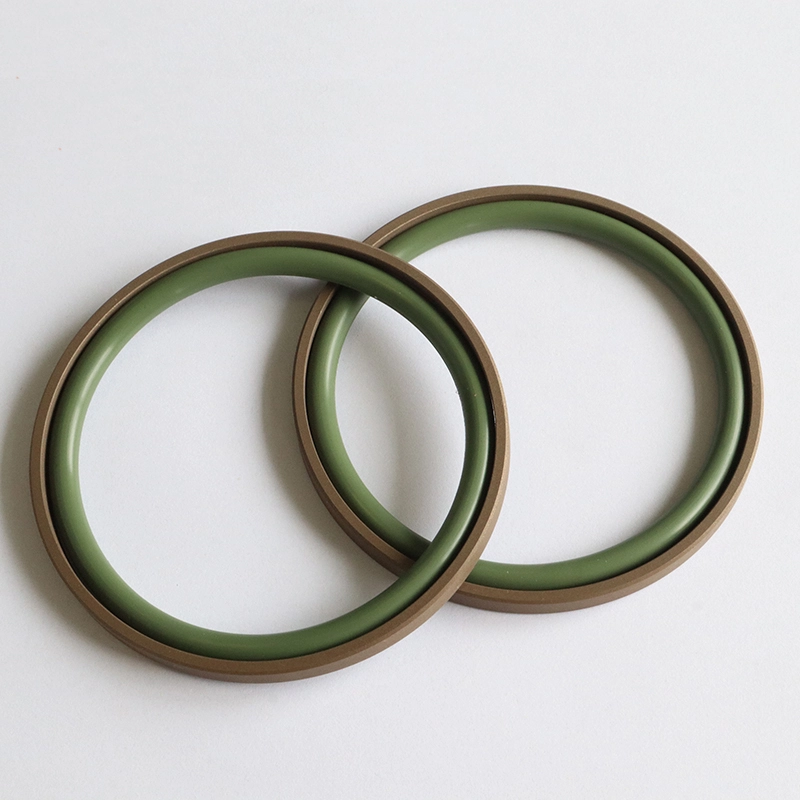

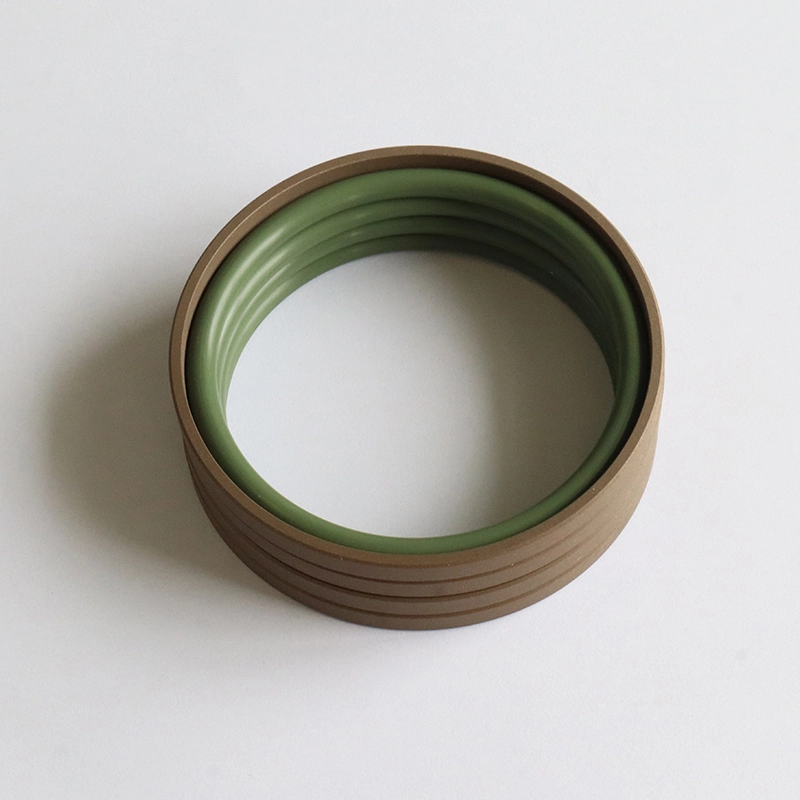

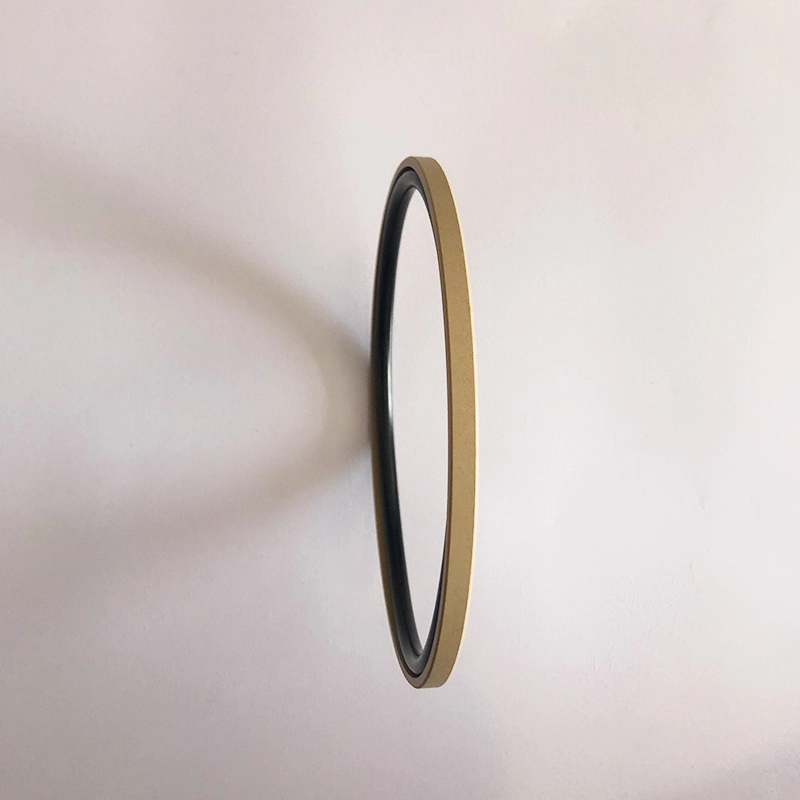

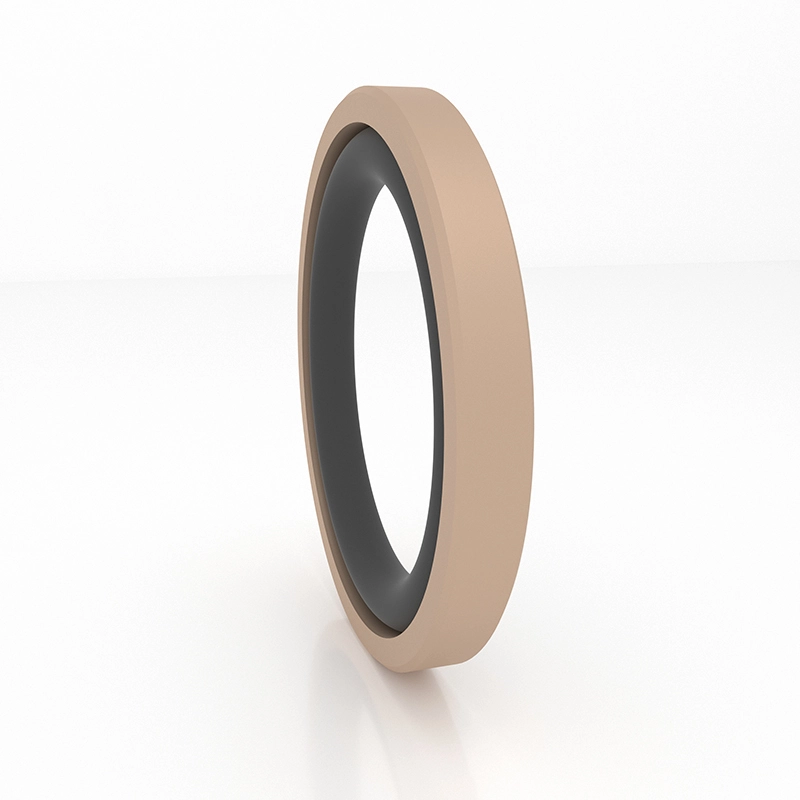

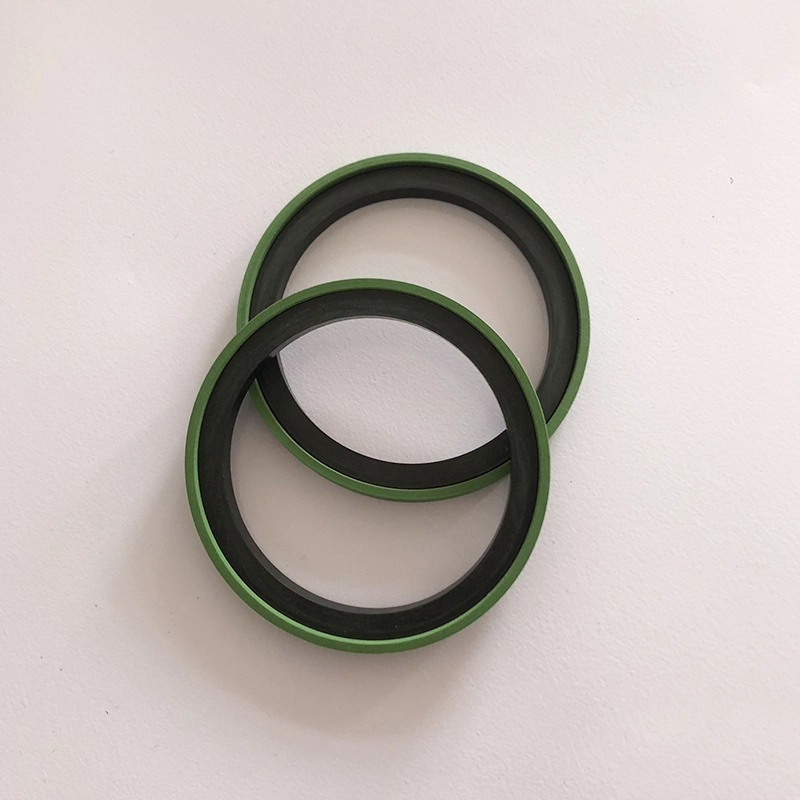

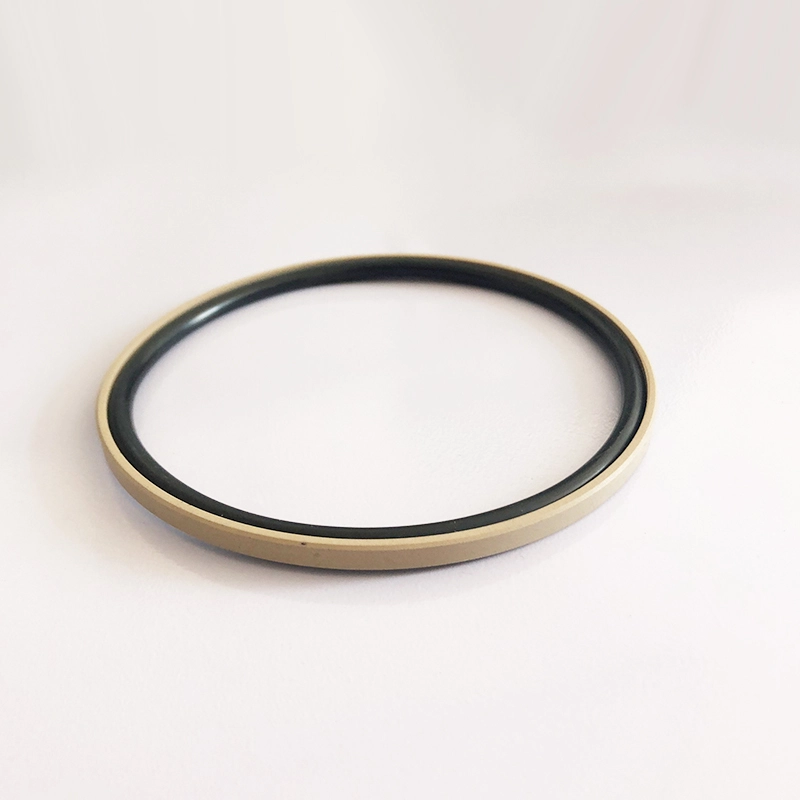

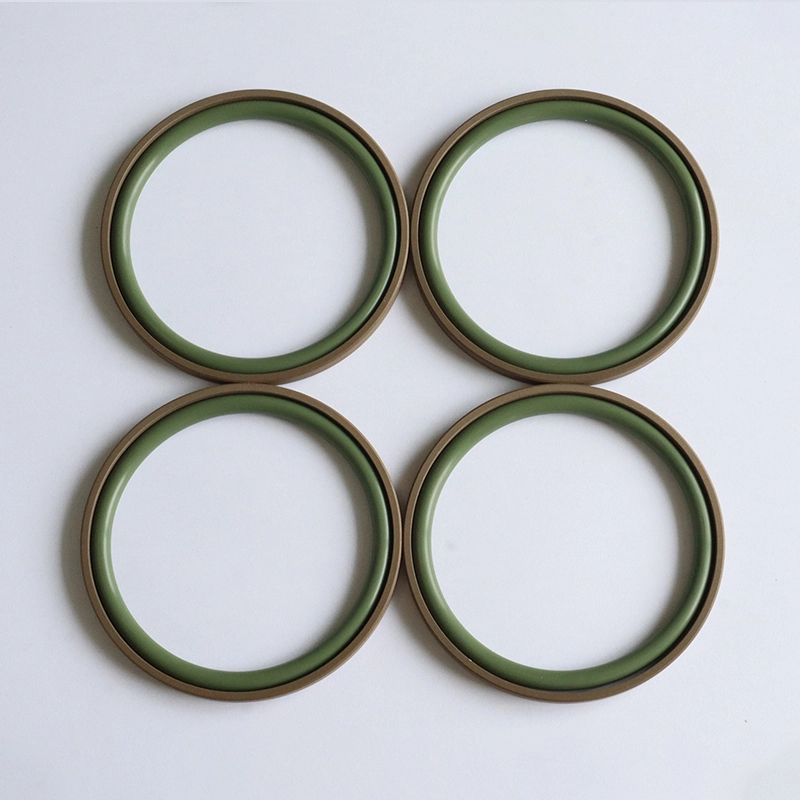

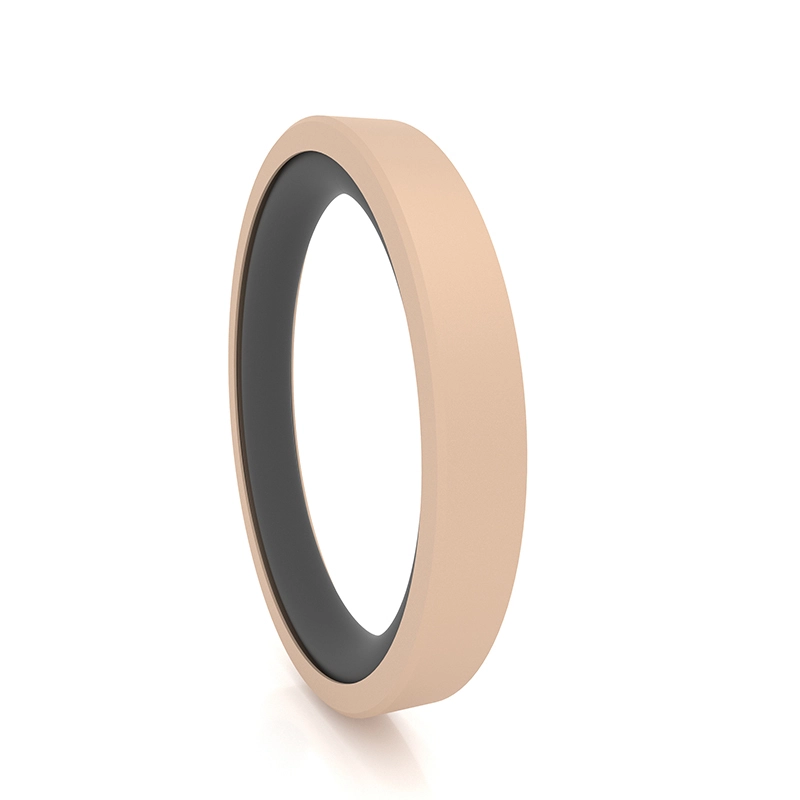

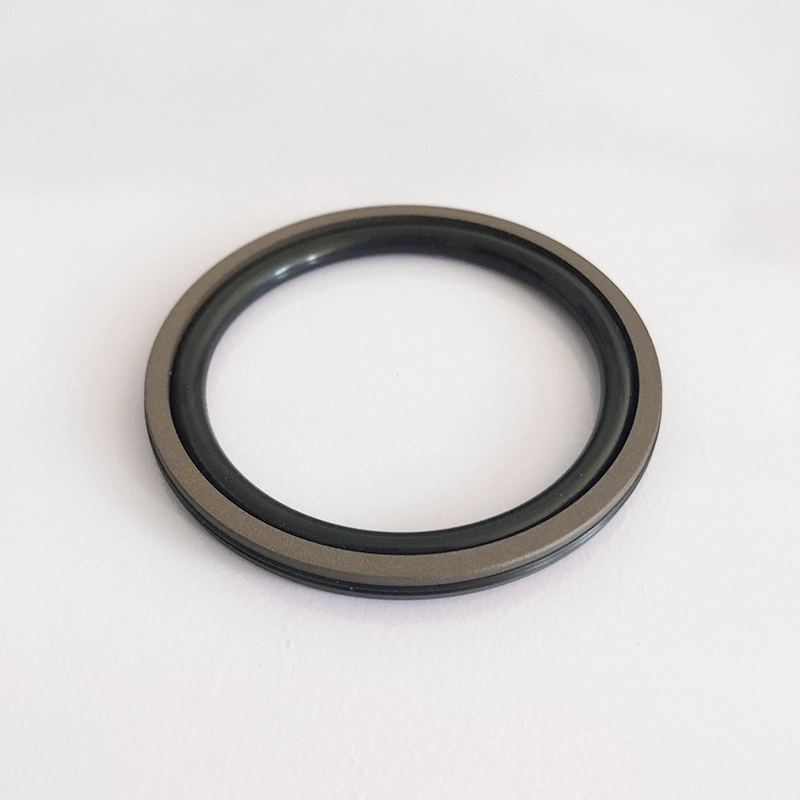

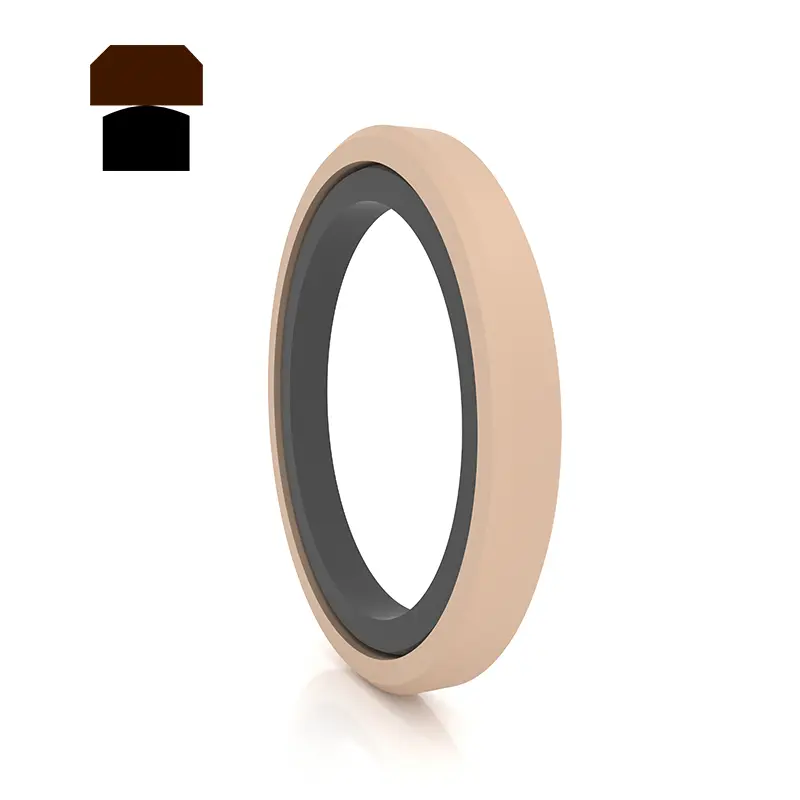

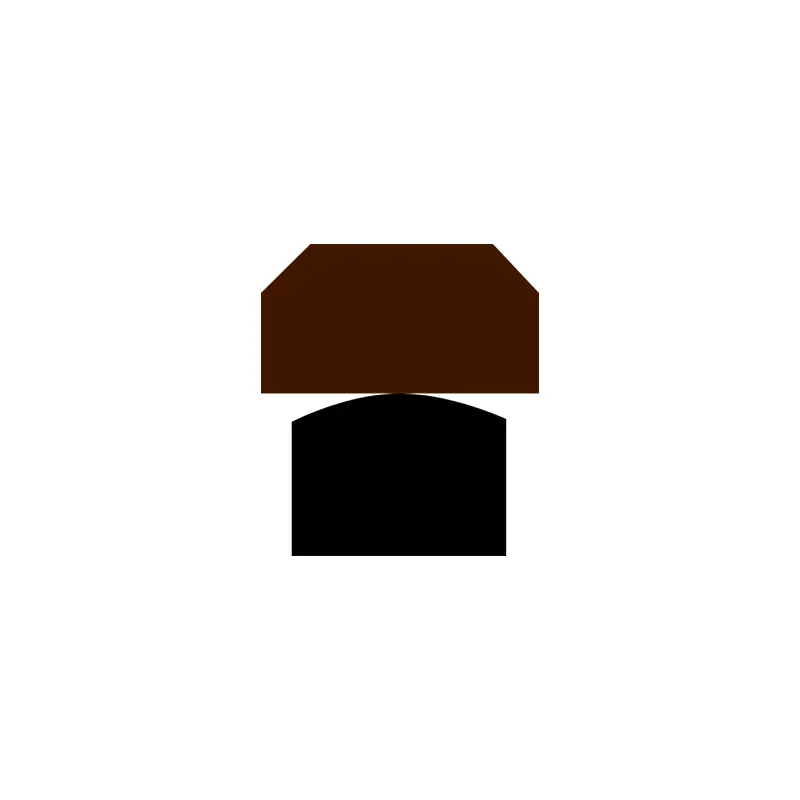

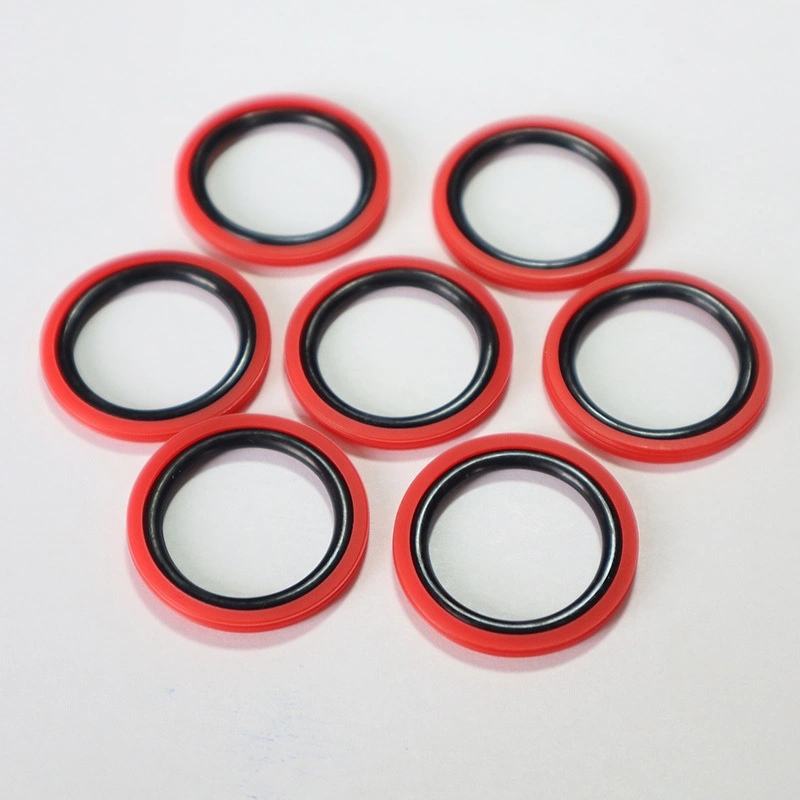

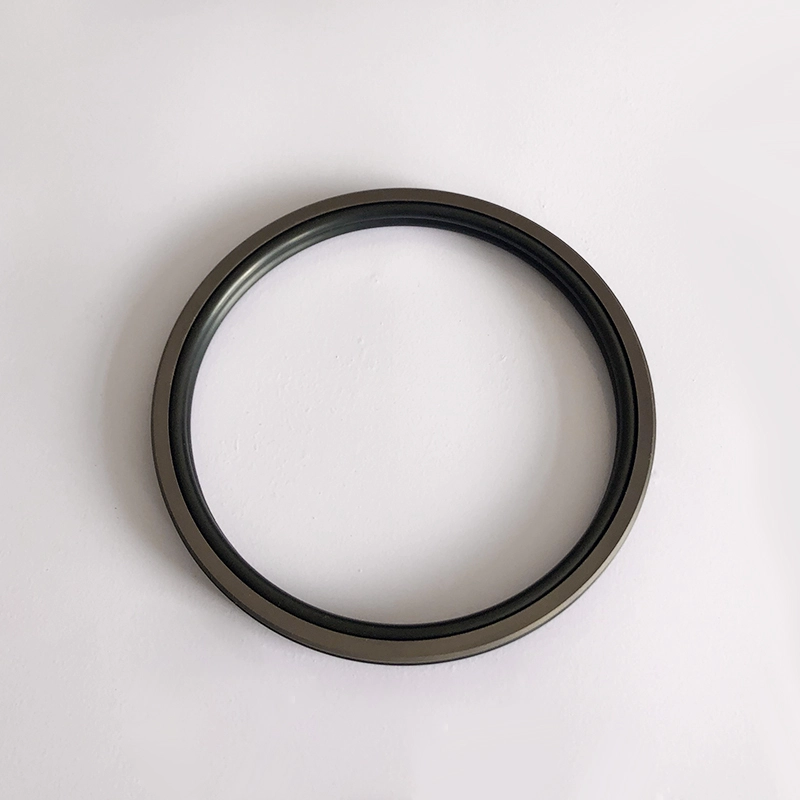

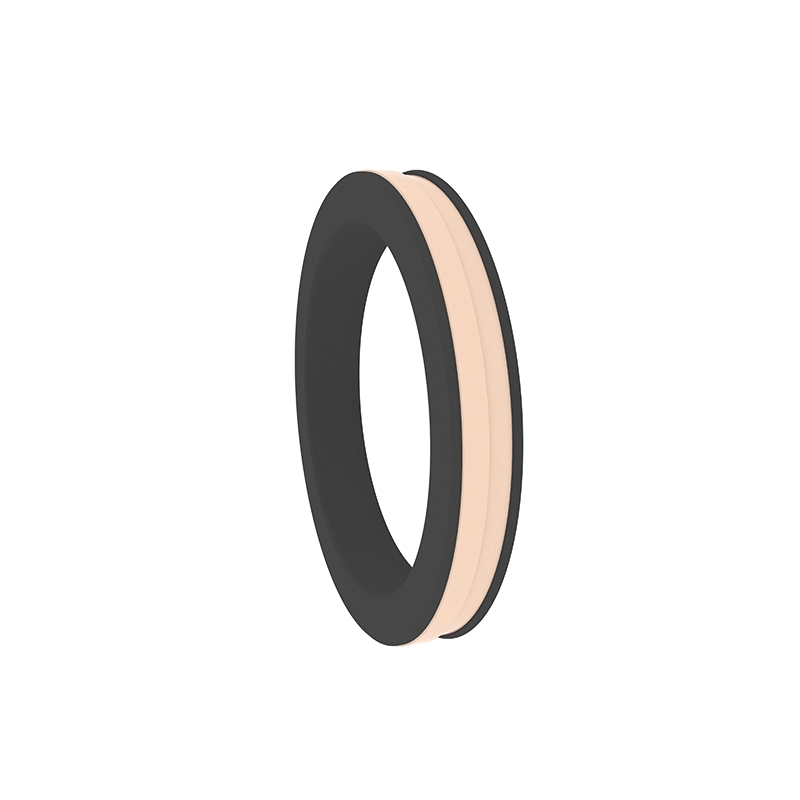

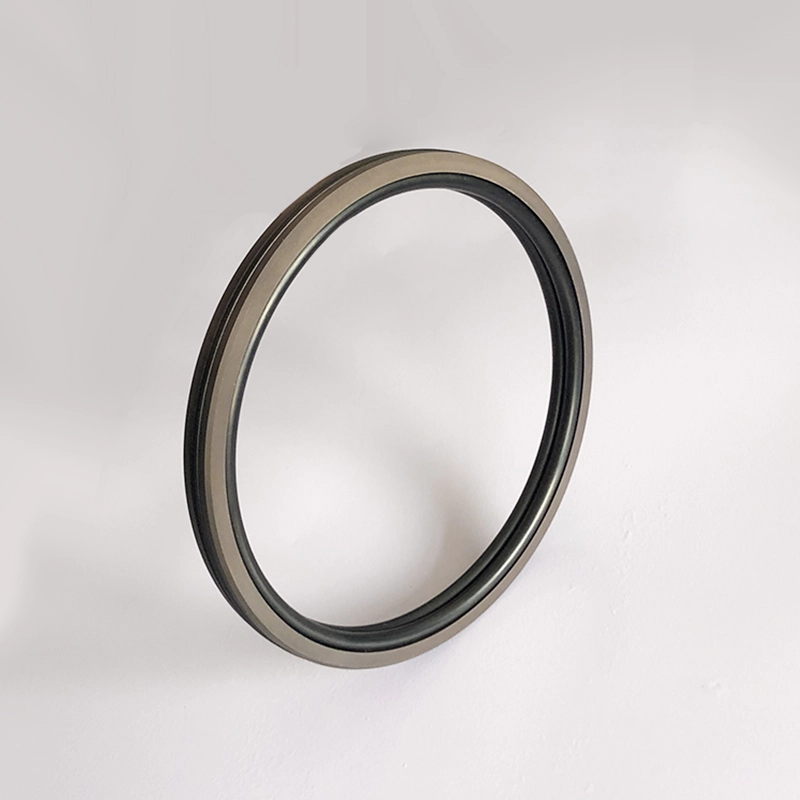

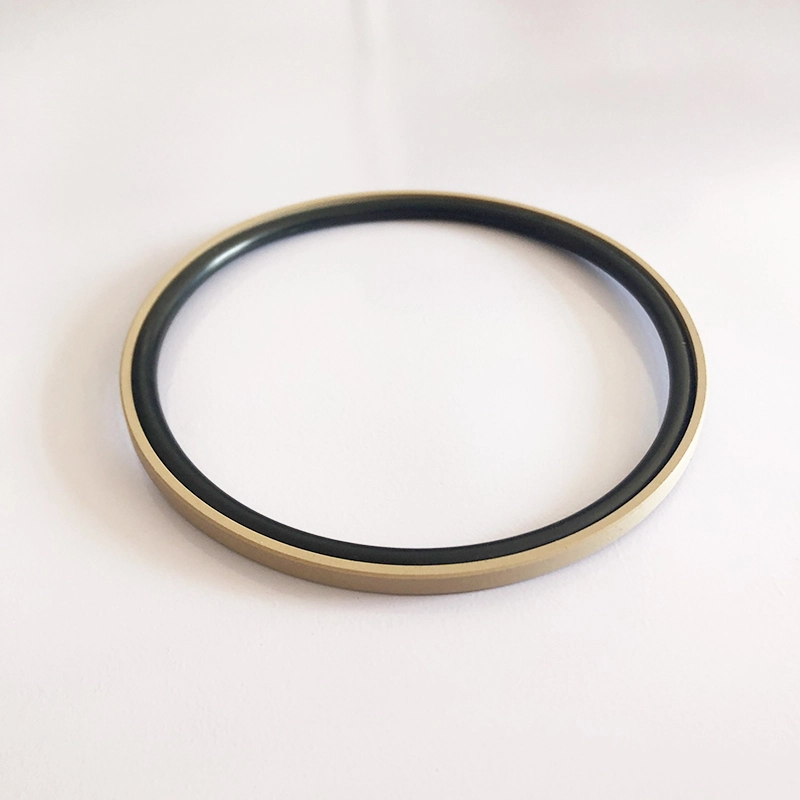

RC61 и RC62 са съставени от напълнен PTFE правоъгълен уплътнителен пръстен и о-образен гумен пръстен, подходящ за хидравлично повтарящо се запечатване на движение на движение. RC61-B е съставен от напълнен уплътнен пръстен за уплътнителен пръстен с оформено уплътнение и O-образен пръстен, подходящ за хидравлично повтарящо се запечатване на налягане на движението. RC62-B е уплътнение на обратната стъпка на тежко натоварване, подходящо за запечатване на еднопосочно запечатване на налягането. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Обикновено се използва заедно с водещ пръстен за тежко хидравлично оборудване. Разделените (отворени) канали трябва да се използват за цилиндри с диаметър по -малък от 30 мм. Характеристики:
1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;
2. Много стабилност на налягането при налягане и тежки условия;
3. Дълъг живот, може да се използва за уплътнения за смазване без масло;
4. Може да се използва за запечатване на среди с ниска вискозитет, като вода;

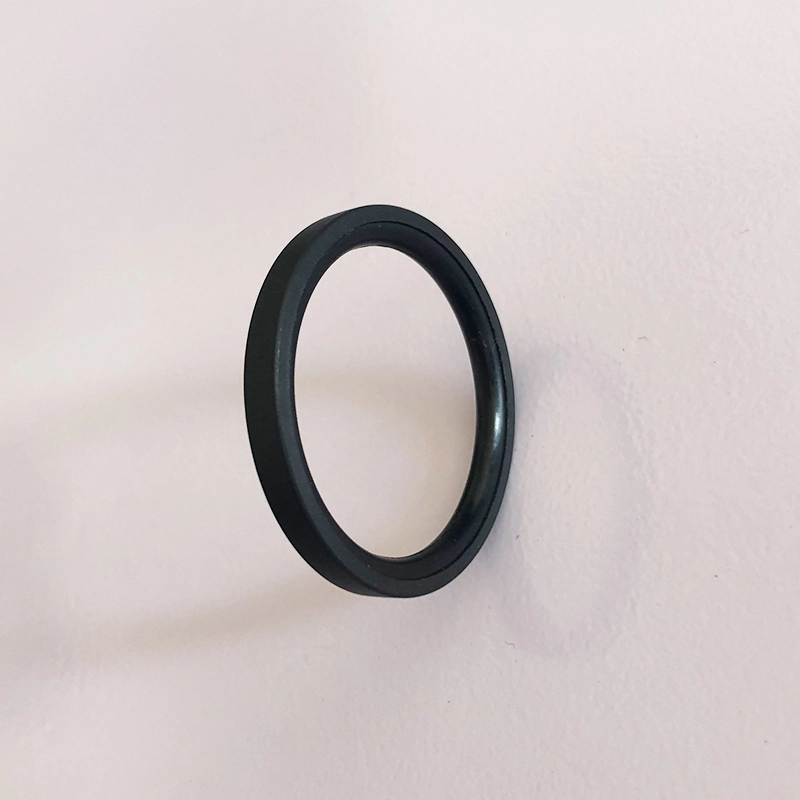

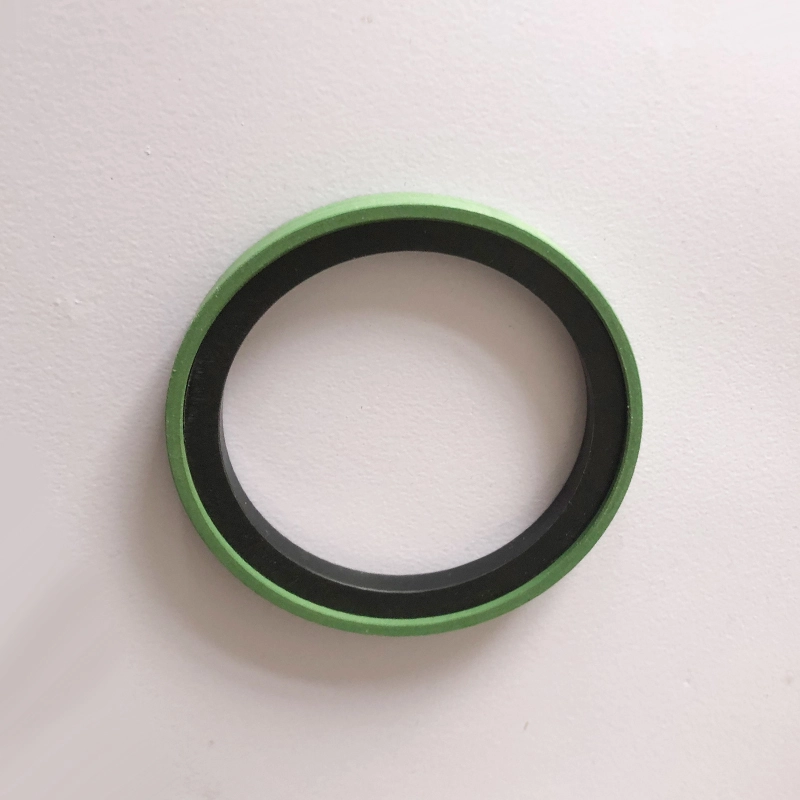

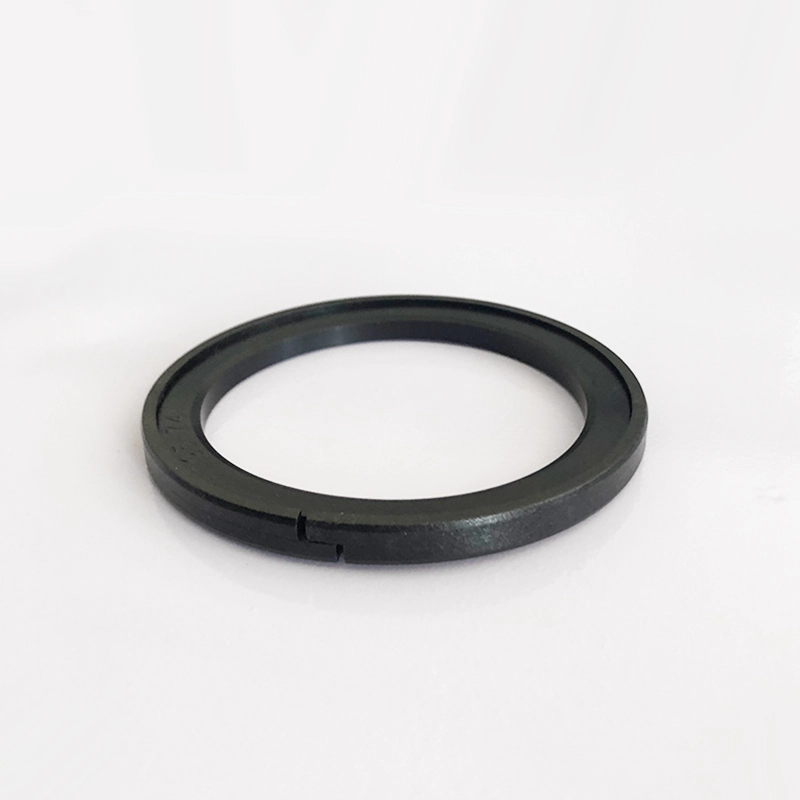

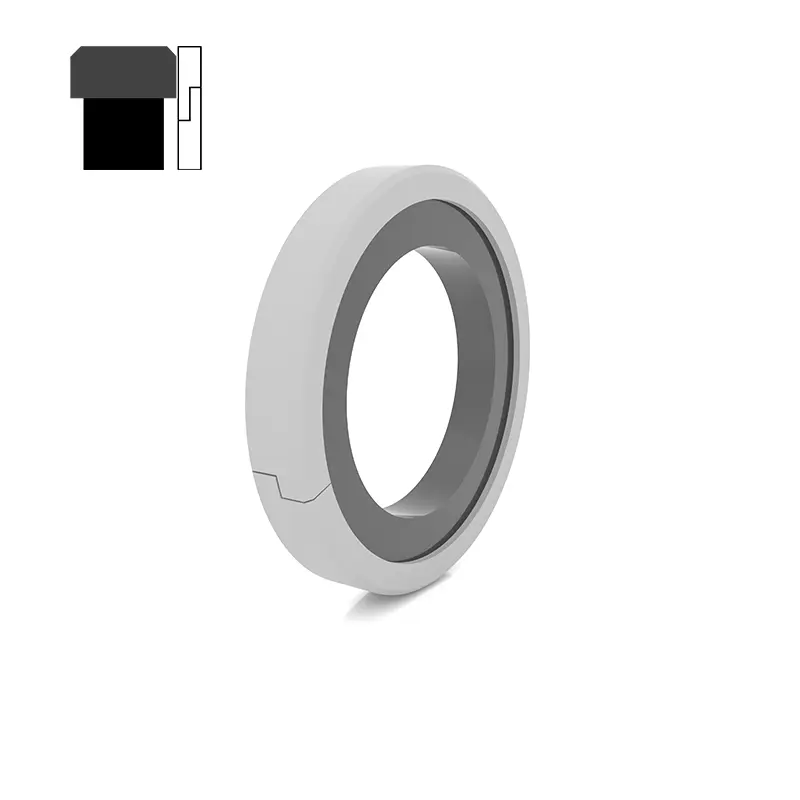

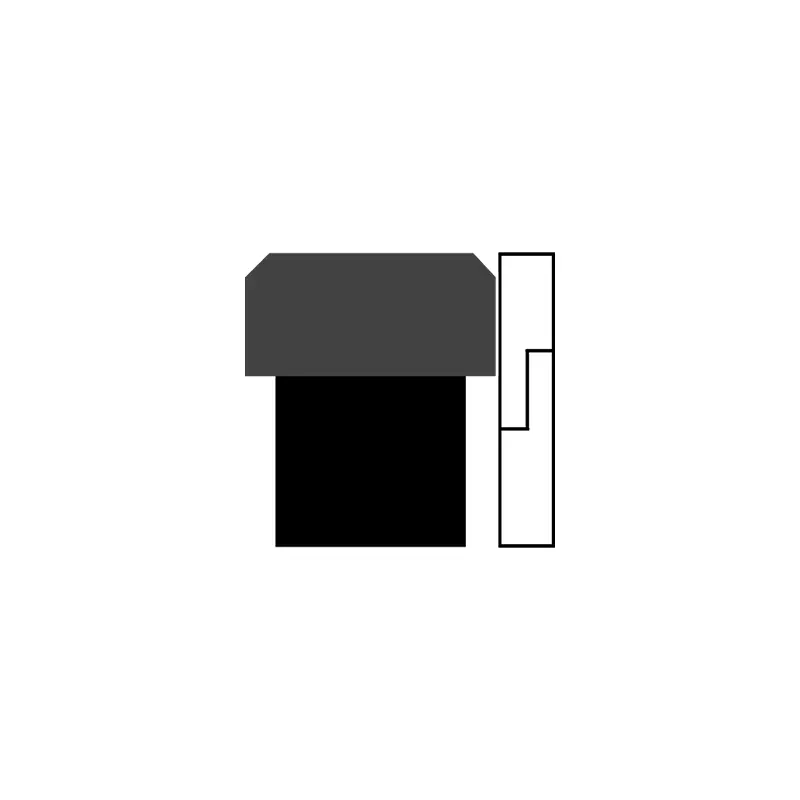

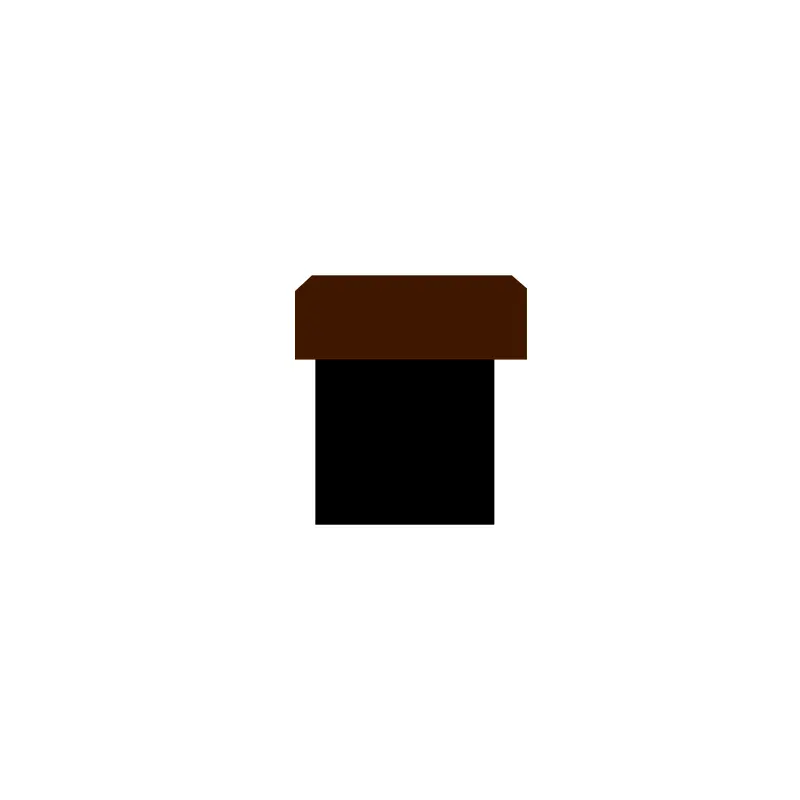

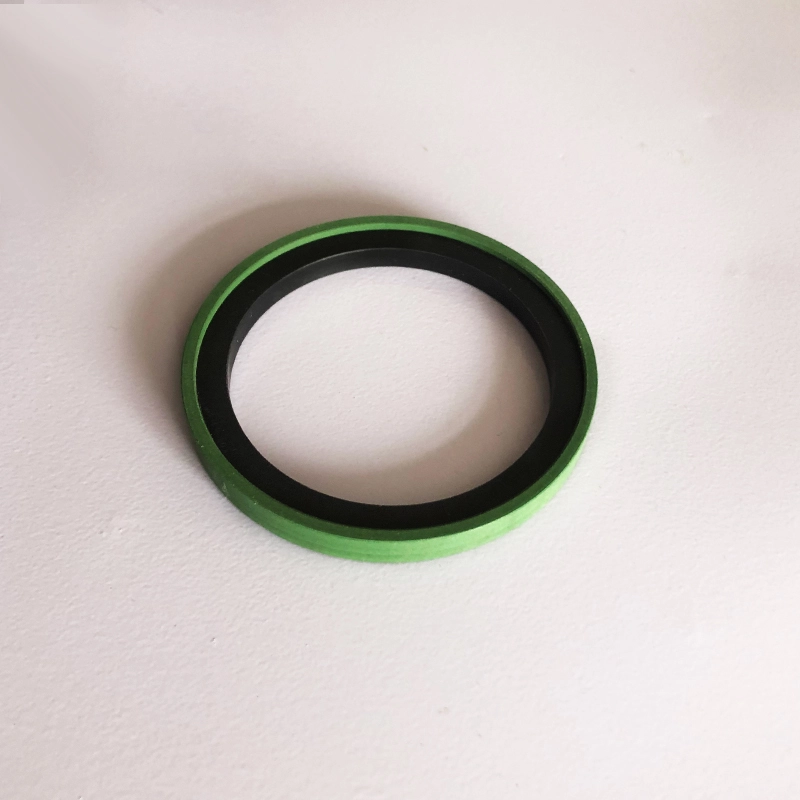

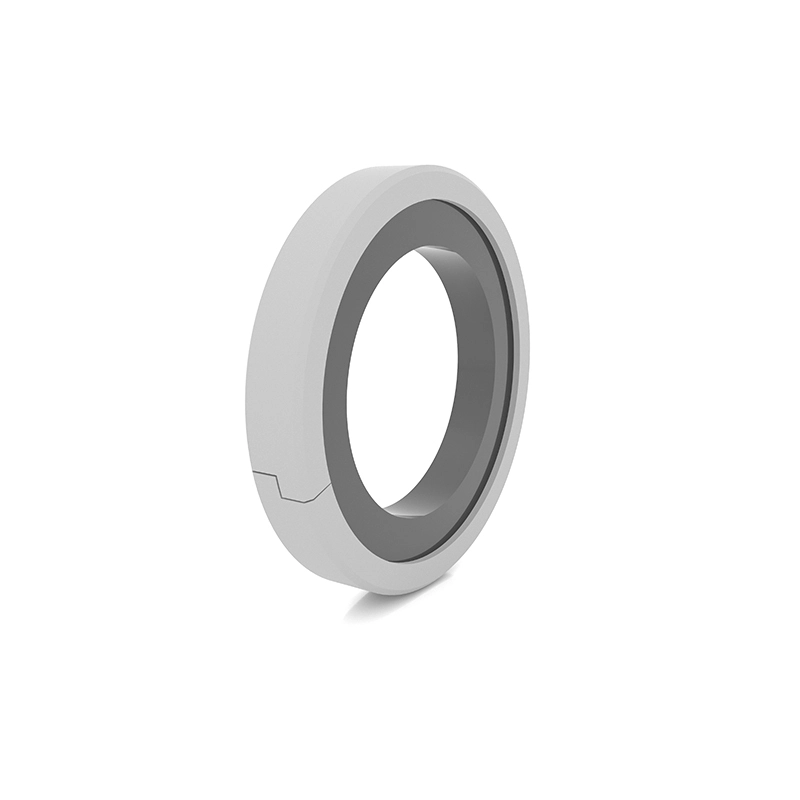

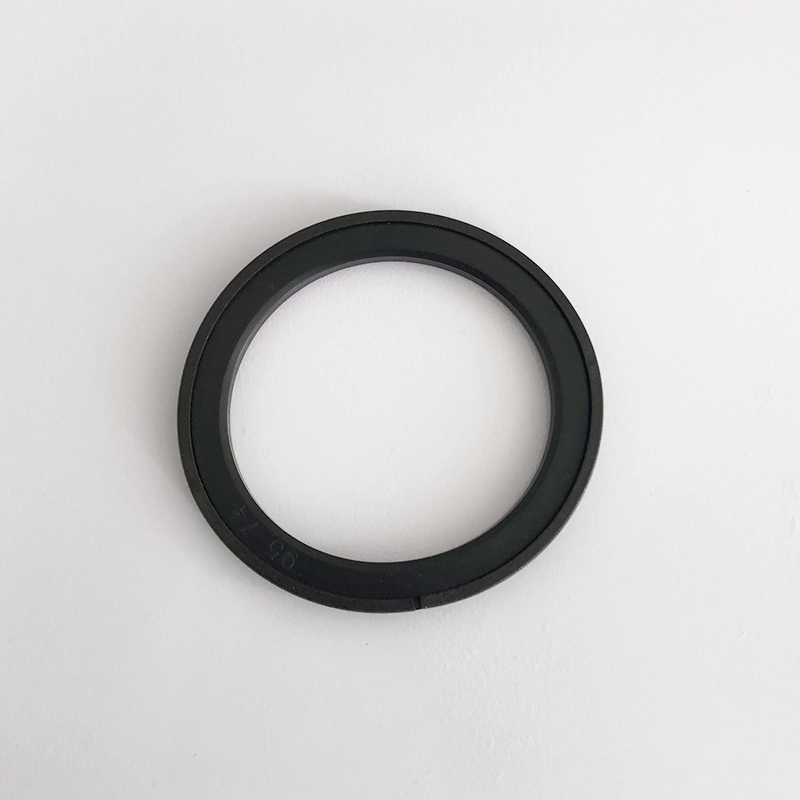

OK се състои от термопластичен отворен уплътнителен пръстен, изработен от специален материал и правоъгълен гумен пръстен, който е подходящ за хидравлично повтарящо се двупосочно уплътняване на налягането. Гуменият пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. Тъй като уплътнителният пръстен приема отворена структура, проблемът, който Glyd Ring се нуждае от специални инструменти, които да бъдат инсталирани, се решава. Характеристики:
1. Ниско триене, малко начално съпротивление, гладко движение, без пълзящо;
2. Много стабилност на налягането при налягане и тежки условия;
3. Проста и удобна инсталация, не се изискват инструменти за сглобяване;
4. Може да се използва за запечатване на среди с ниска вискозитет, като вода;
5. Добри антиектризионни показатели, което позволява по-голяма разлика в екструзия.

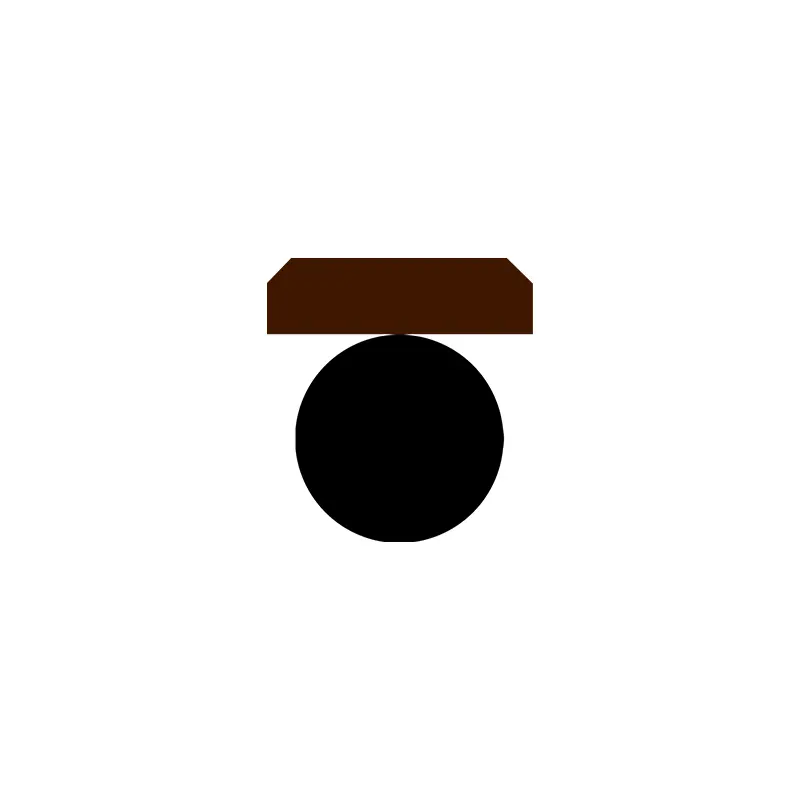

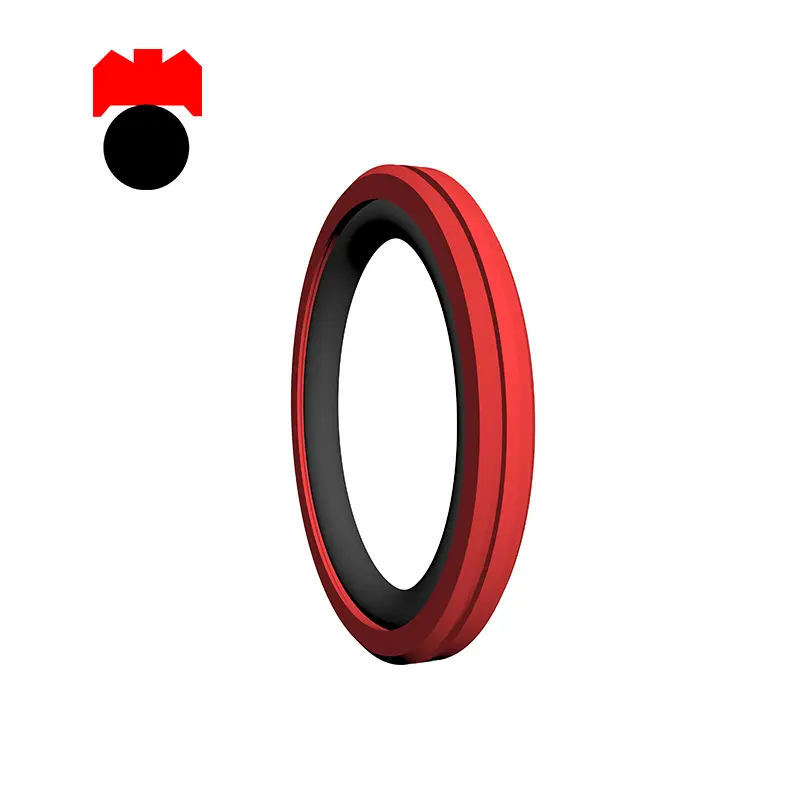

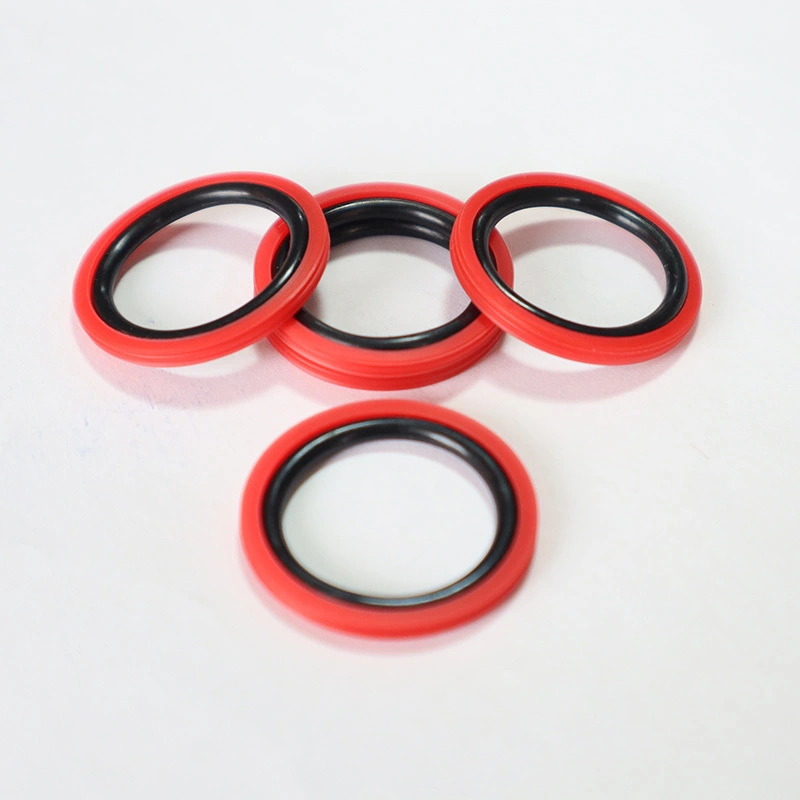

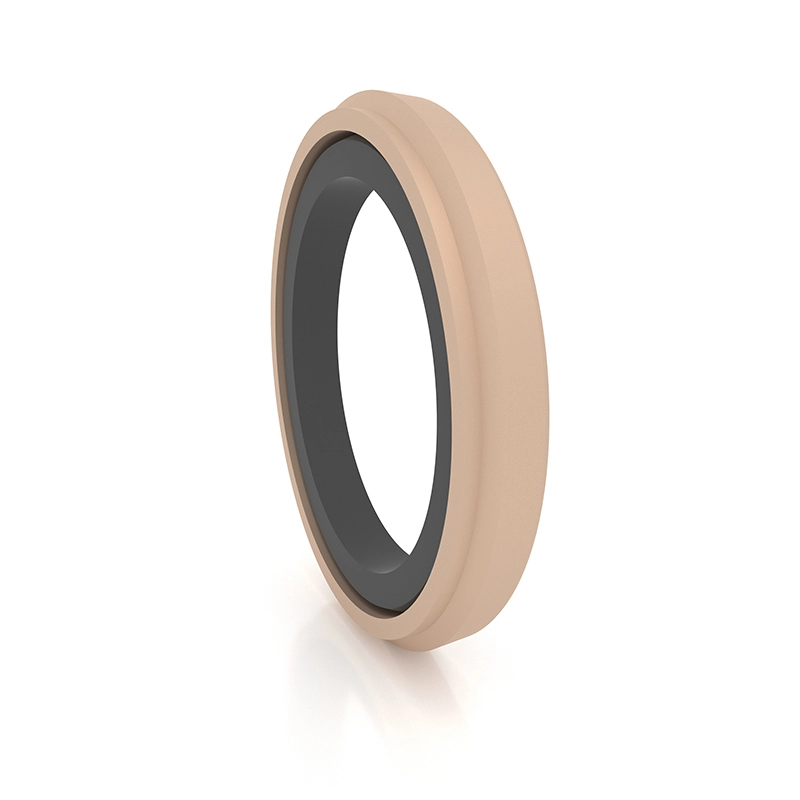

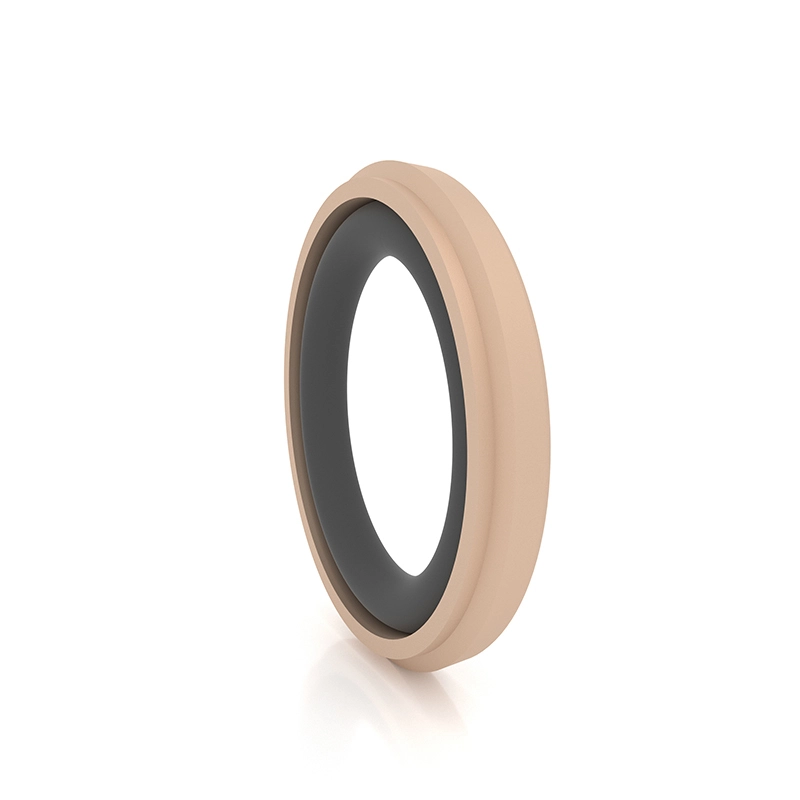

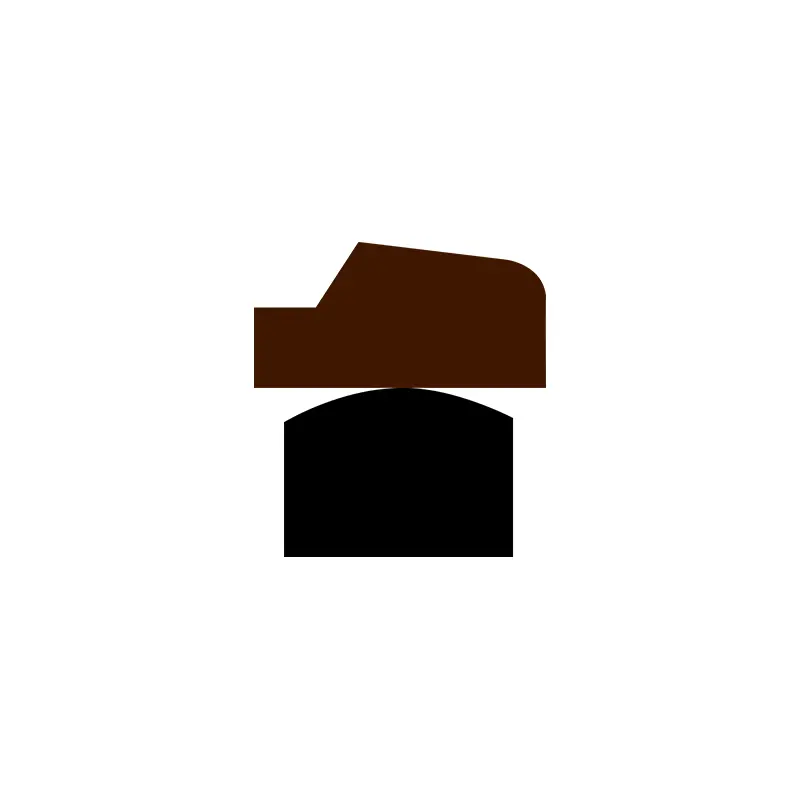

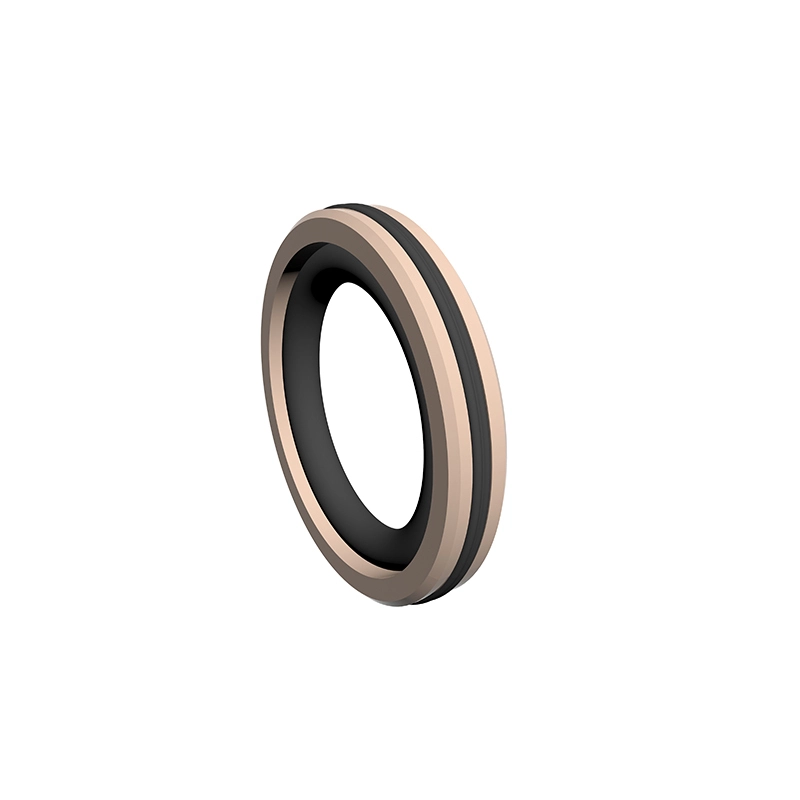

RC63 е съставен от уплътнителен пръстен с форма на PTFE и о-образен гумен пръстен, който е подходящ за хидравлично и пневматично повтарящо се запечатване на движение на движение. О-образният пръстен осигурява радиална сила и компенсира износването на уплътнителния пръстен. Тъй като уплътнителният пръстен приема тънък дизайн на устните, способността за последващи компенсации е добра, така че запечатващите характеристики са добри и може да бъде инсталиран в канала на пръстена GB12350. Разделените (отворени) канали трябва да се използват за диаметри на цилиндрите по -малко от 30 мм. Характеристики:
1. Може да се използва както за хидравлични, така и за пневматични и може да се използва за двупосочно запечатване на налягането;
2. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;
3. Дълъг живот, може да се използва за уплътнения за смазване без масло;
Малко структурно пространство, лесна инсталация и поддръжка;

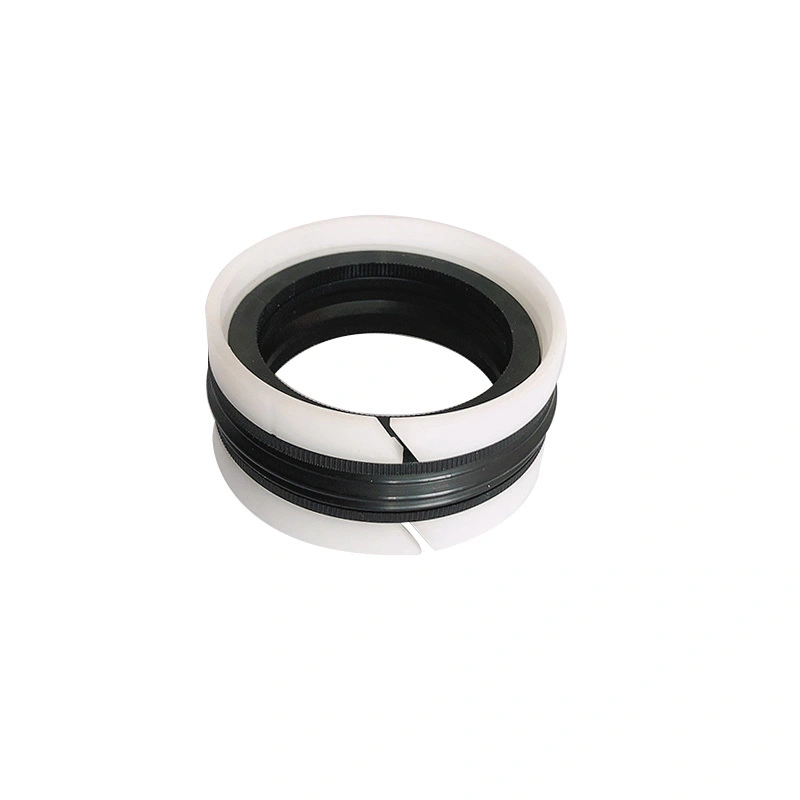

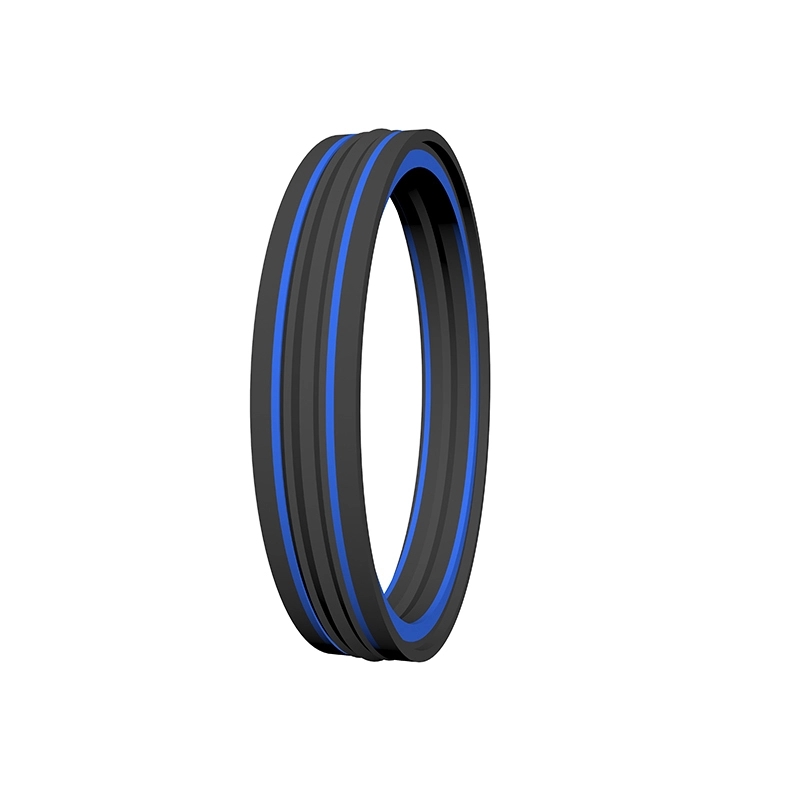

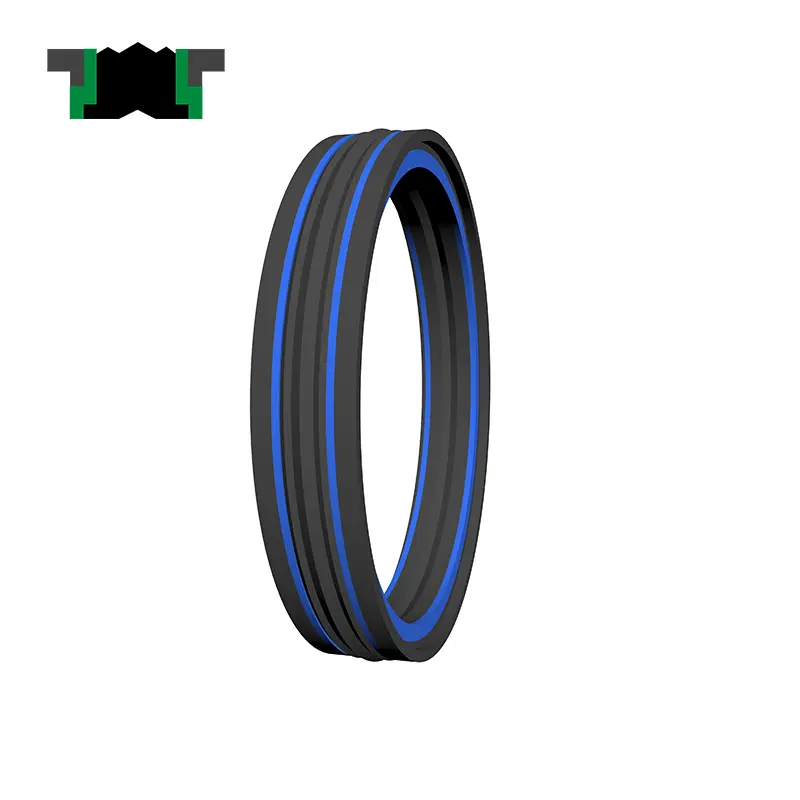

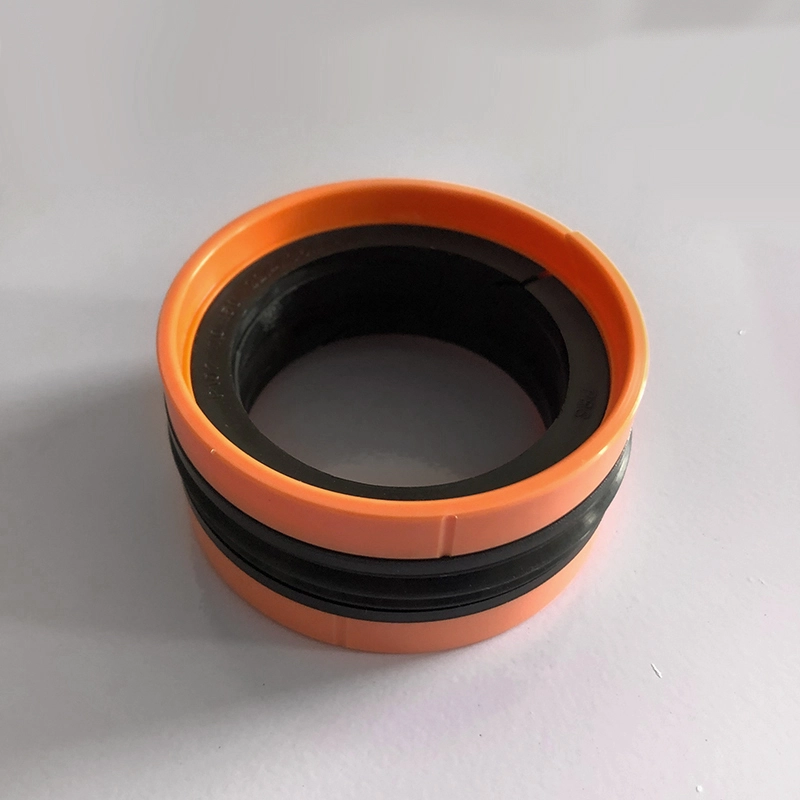

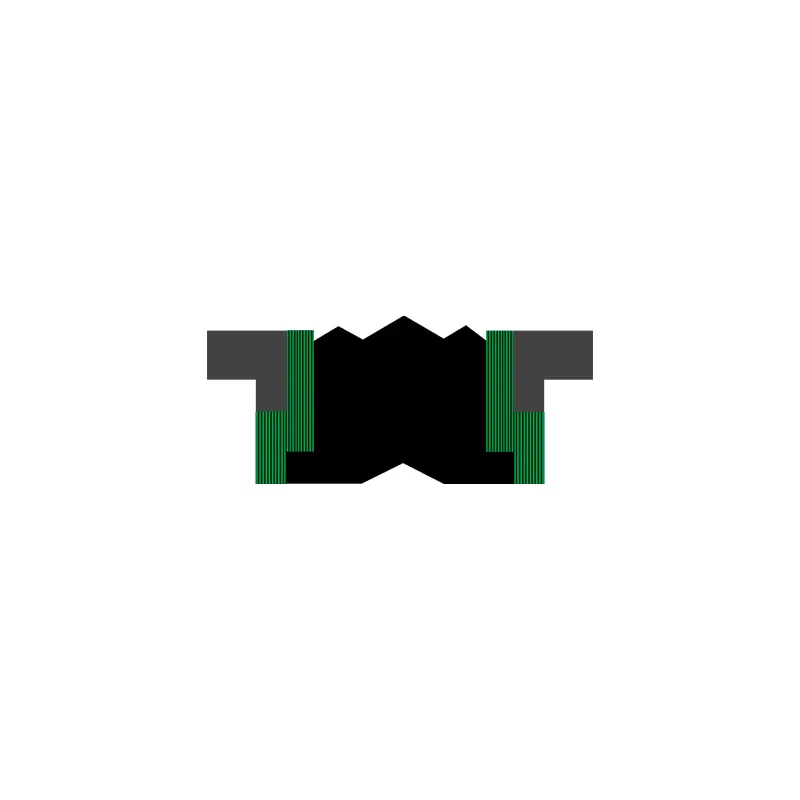

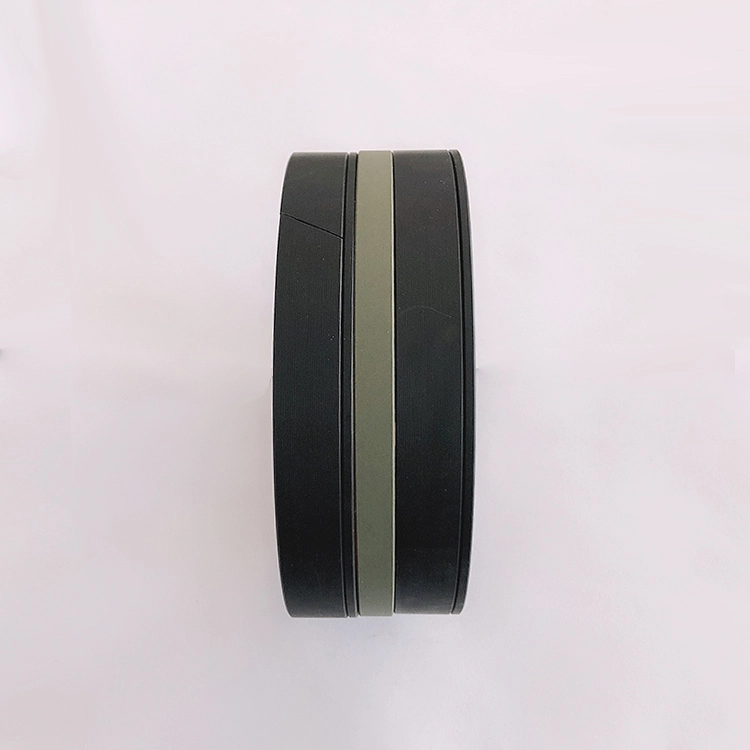

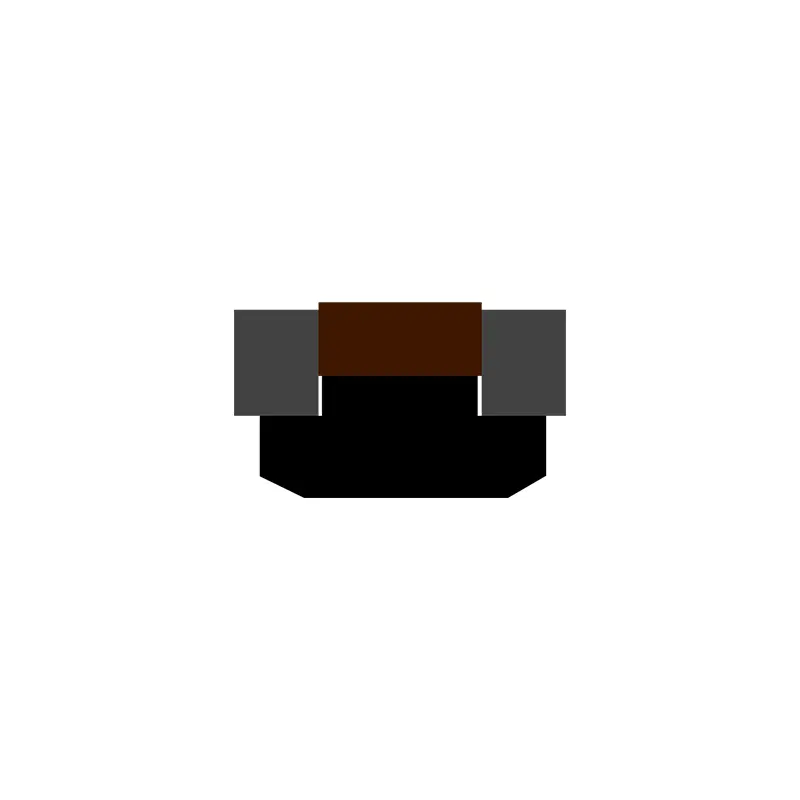

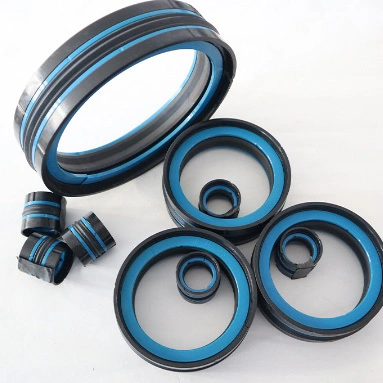

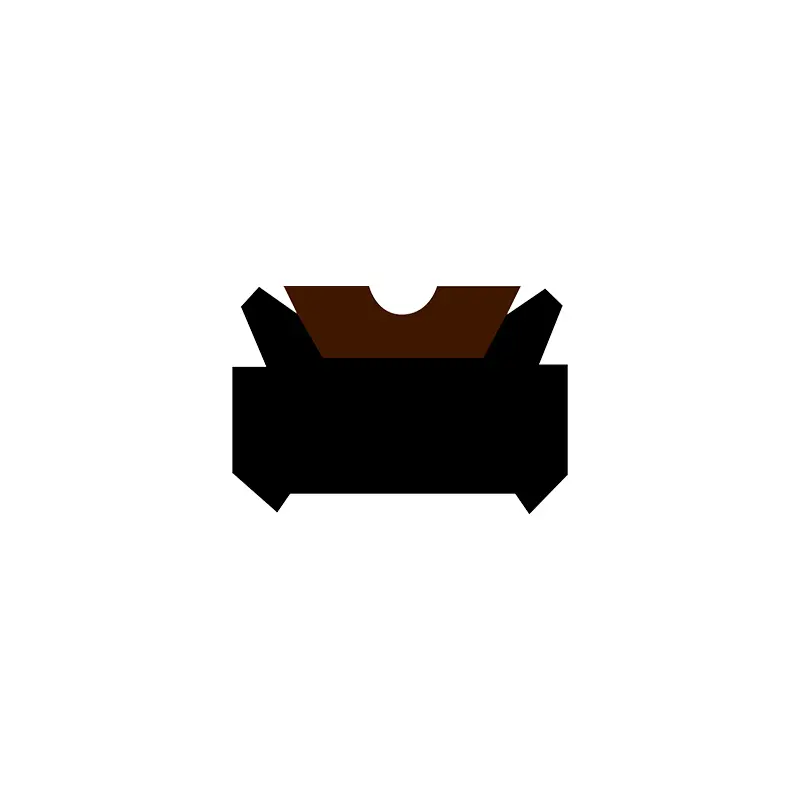

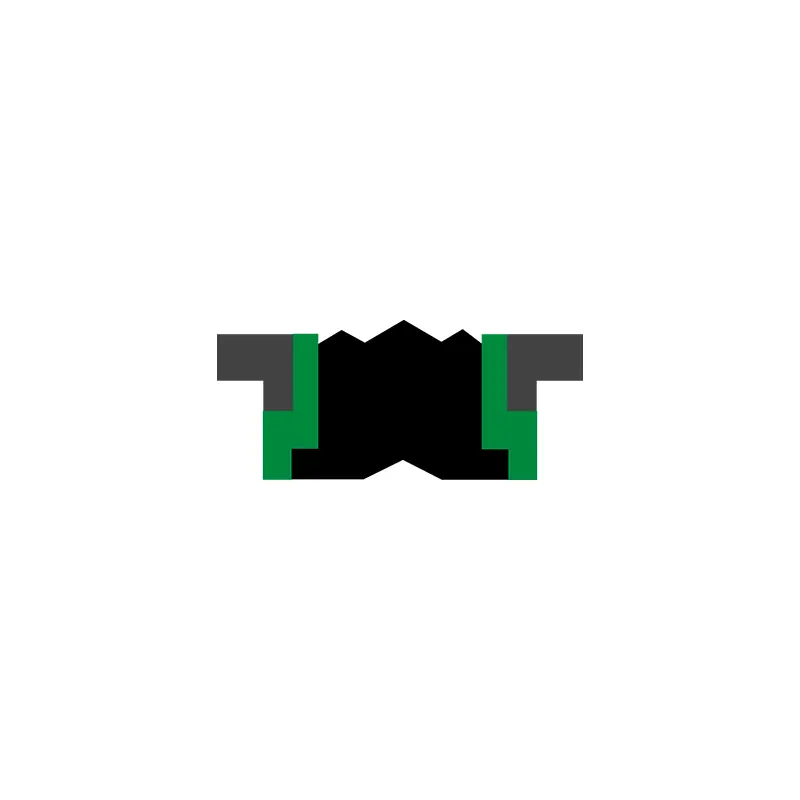

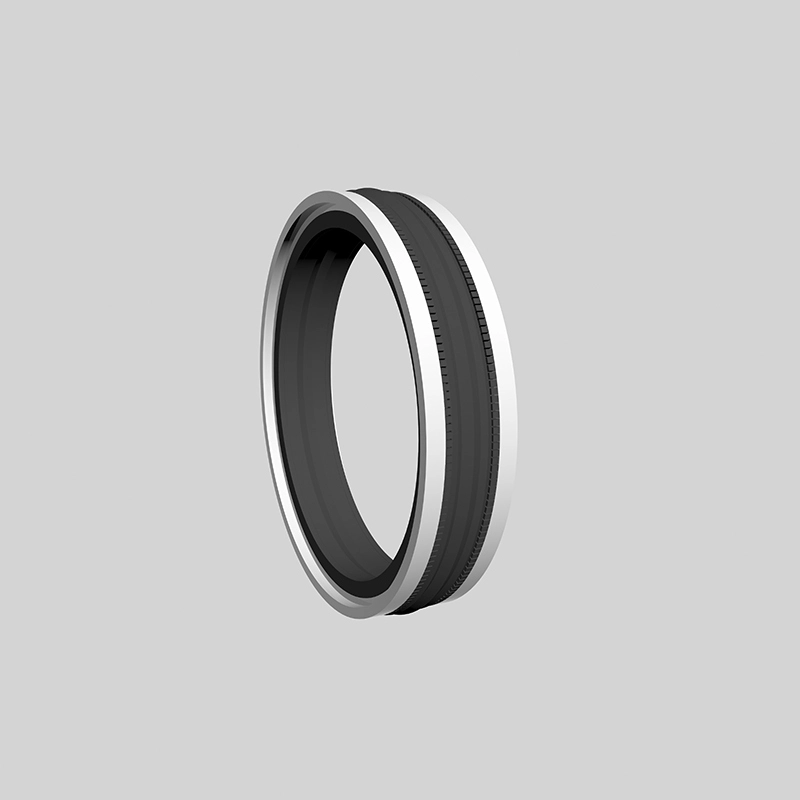

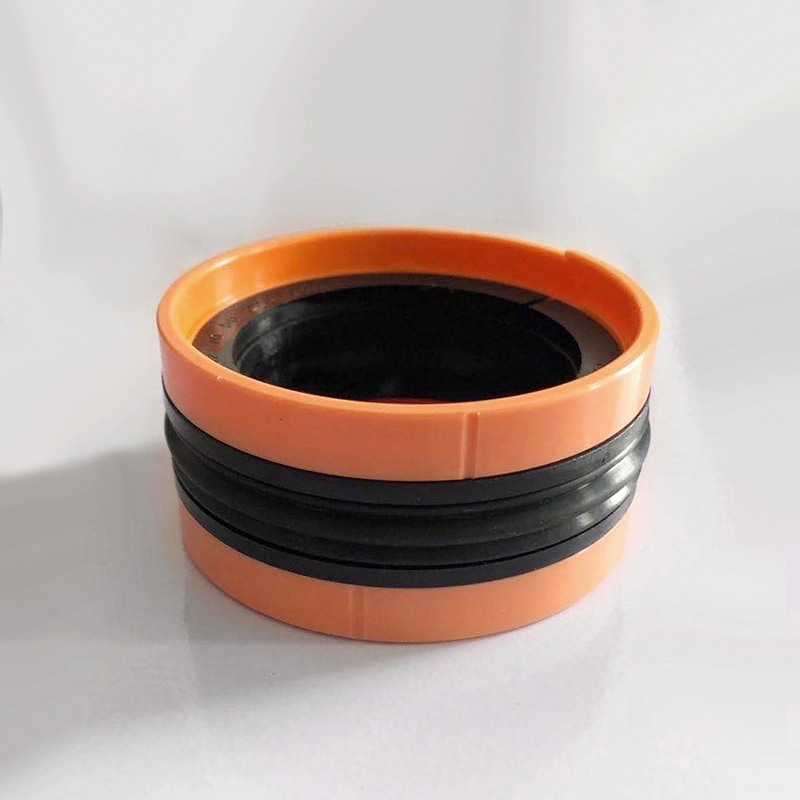

KDAS, TPM (Специална форма) е сглобяване на буталото с петкомбинация на буталото, състоящо се от гумен уплътнителен елемент, два задържащи пръстена и два водещи пръстена. Подходящ за двупосочно запечатване на буталото на налягане. Характеристики:
1. Добро уплътняване, висока надеждност, компактна структура;
2. Няма да бъде притиснат в радиалната пропаст;
3. Проста инсталация, интегрална инсталация на буталото;
Специалната геометрична форма на NBR уплътнителния елемент не позволява да се усуква в жлеба по време на монтажа.

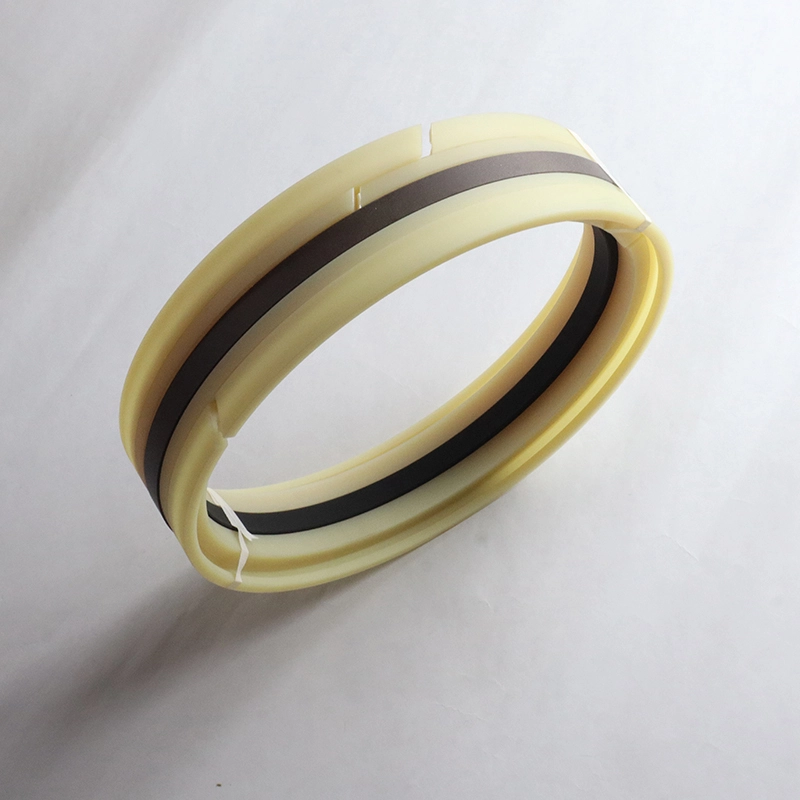

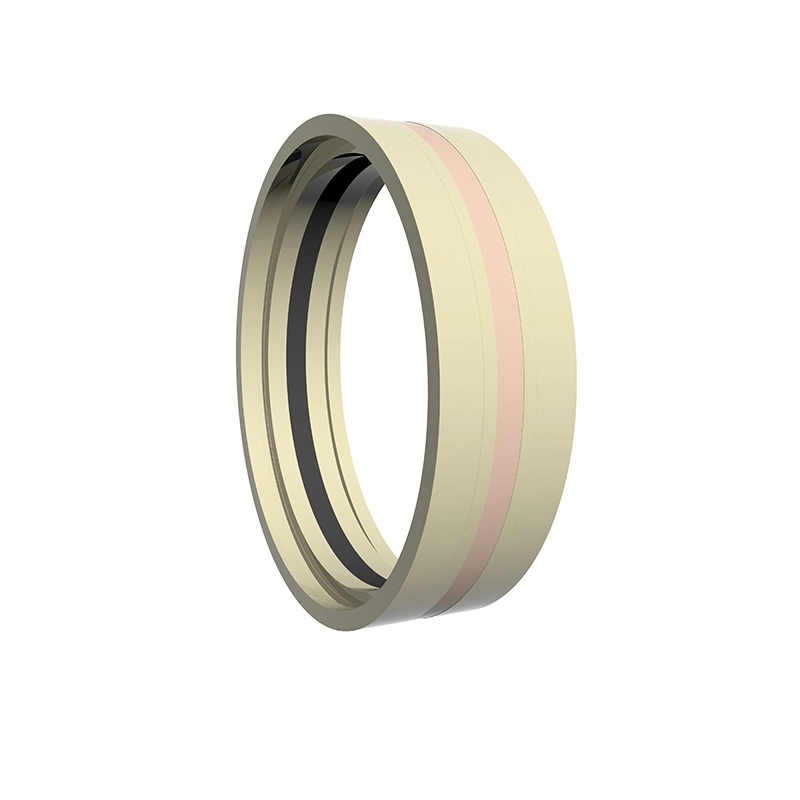

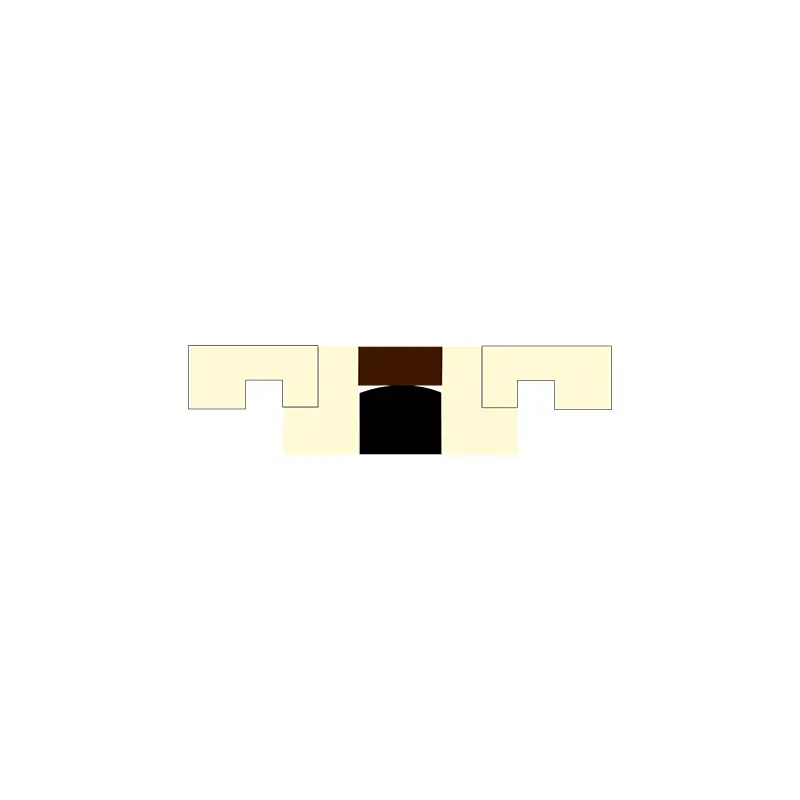

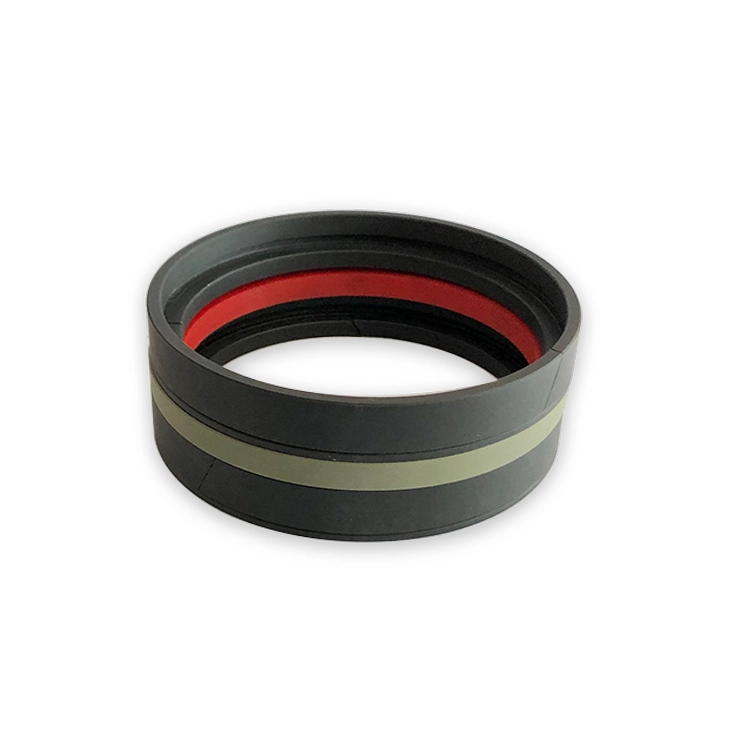

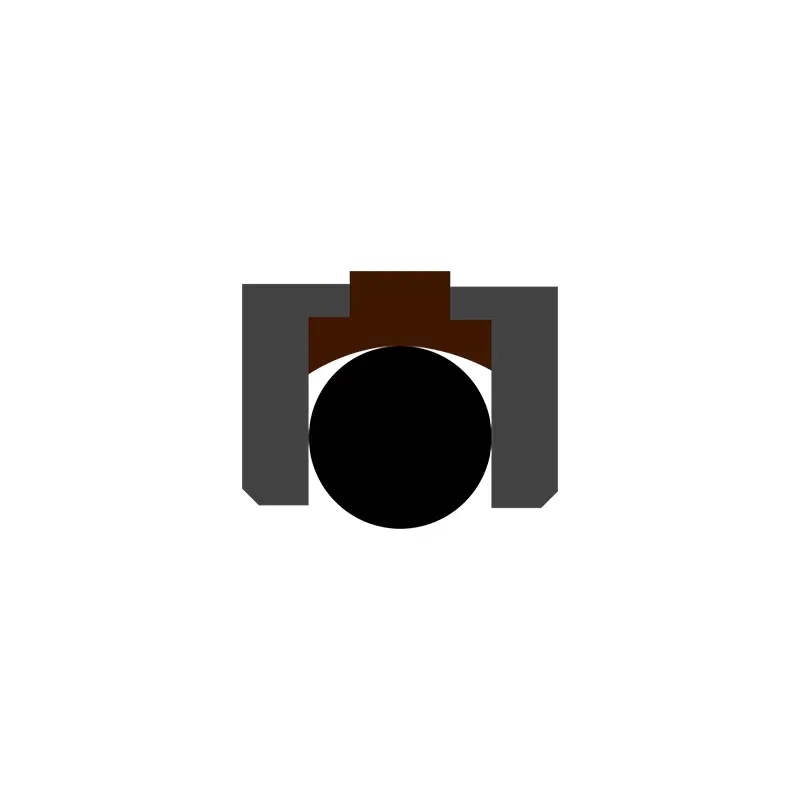

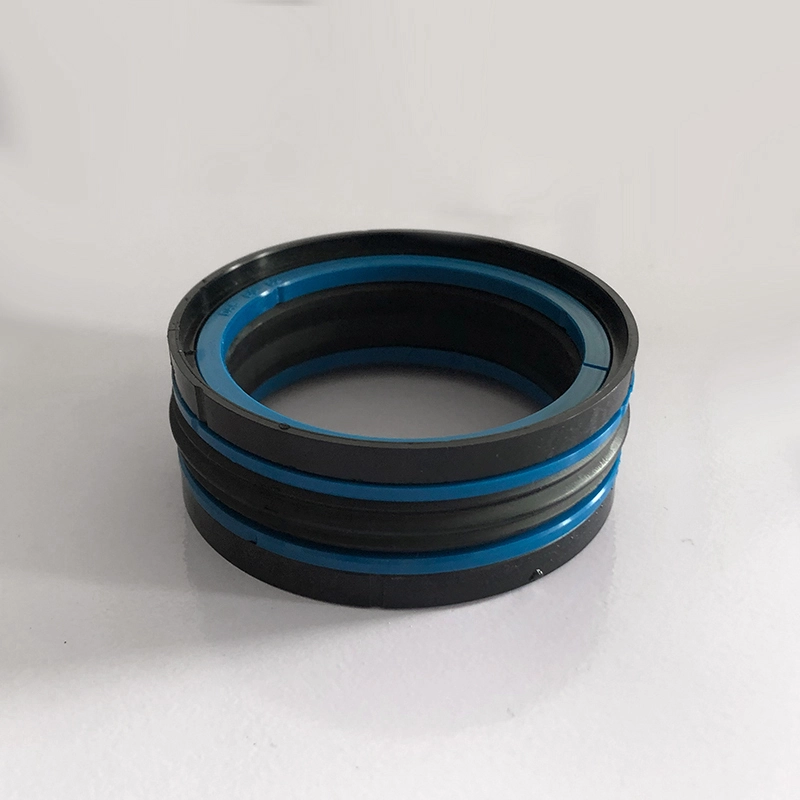

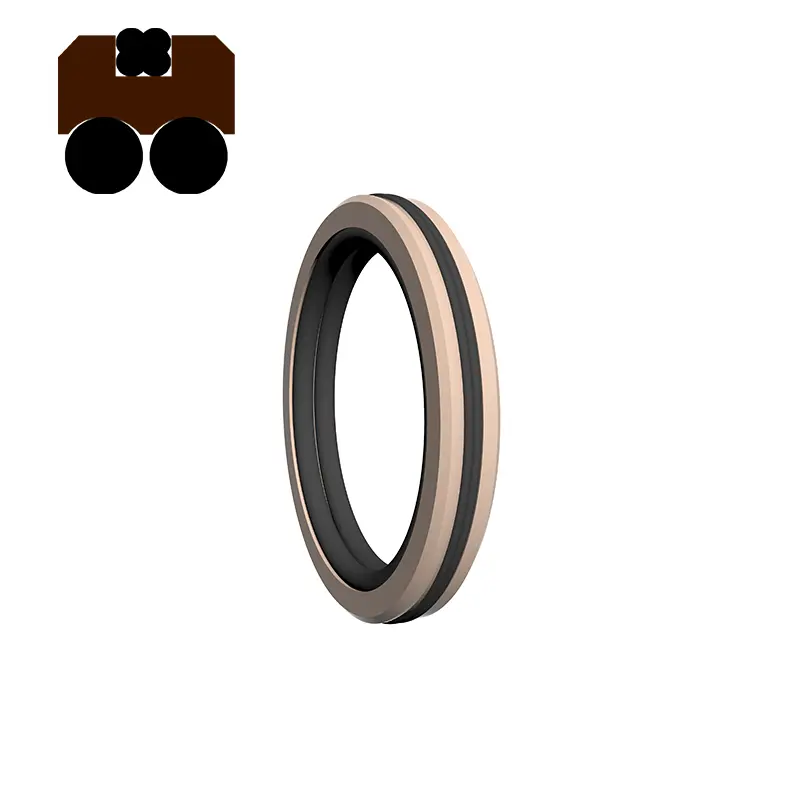

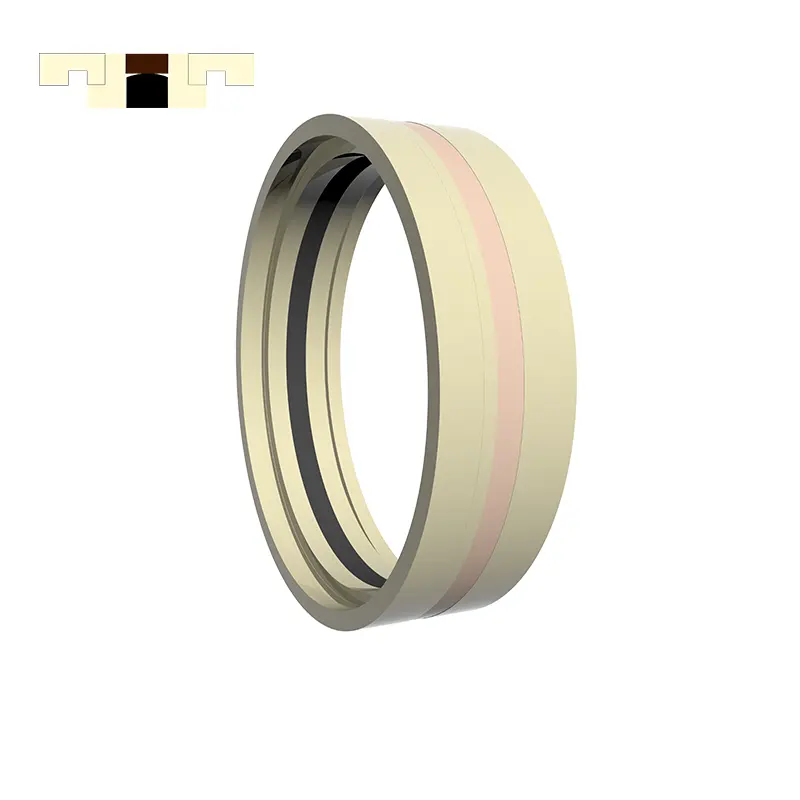

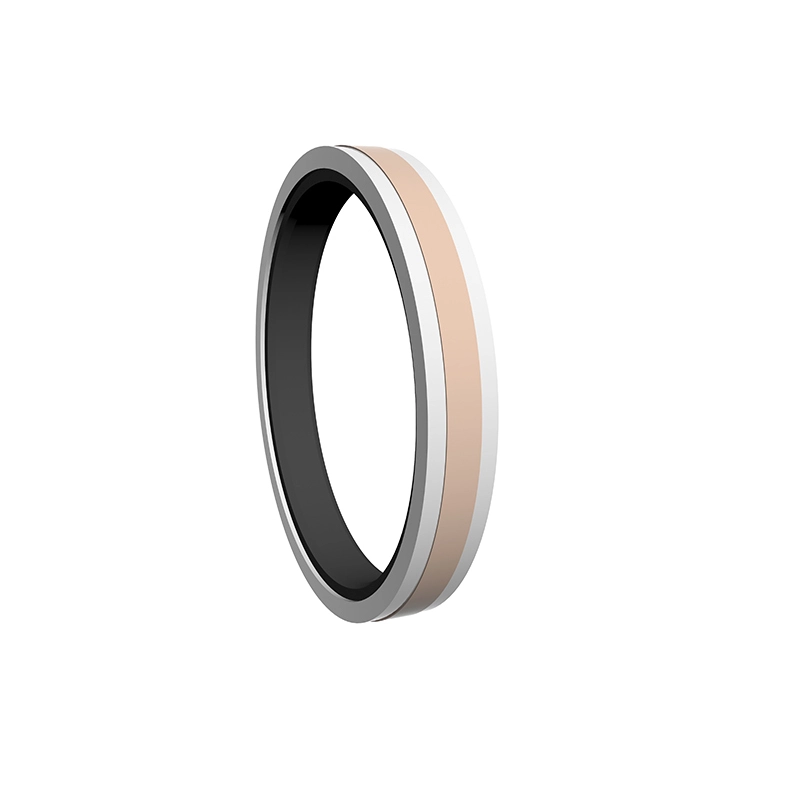

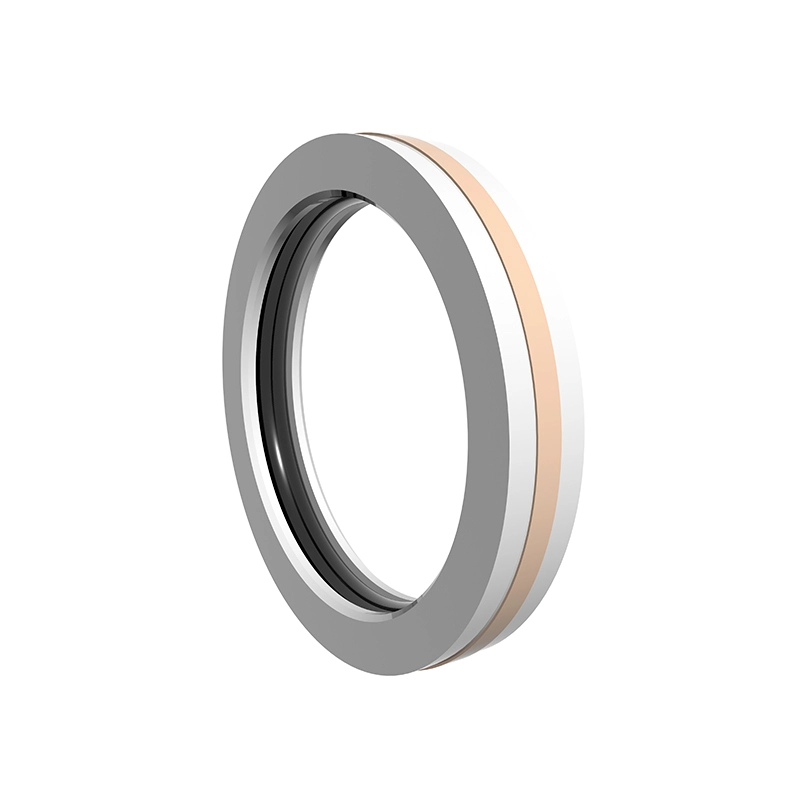

GDKK се състои от два водещи пръстена, два задържащи пръстена, еластичен гумен пръстен и уплътнителен пръстен. Ръководният пръстен играе позиционираща и водеща роля. Задържащият пръстен играе поддържаща и позиционираща роля, еластичният гумен пръстен осигурява еластична сила и компенсира загубата на уплътнителния пръстен. Уплътнителният пръстен си сътрудничи с вътрешния отвор на масления цилиндър, за да се получи уплътнителен ефект, който е подходящ за двупосочно запечатване на налягането на буталото на масления цилиндър. Той има добър запечатващ ефект дори при тежки условия на труд. Характеристики:
1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;
2. Много стабилност на налягането при налягане и тежки условия;
3. Високият живот, може да се използва за запечатване при лоши условия на смазване;
4. Може да се използва за запечатване на среди с ниска вискозитет, като вода;
Отлични показатели с високо и ниско налягане.

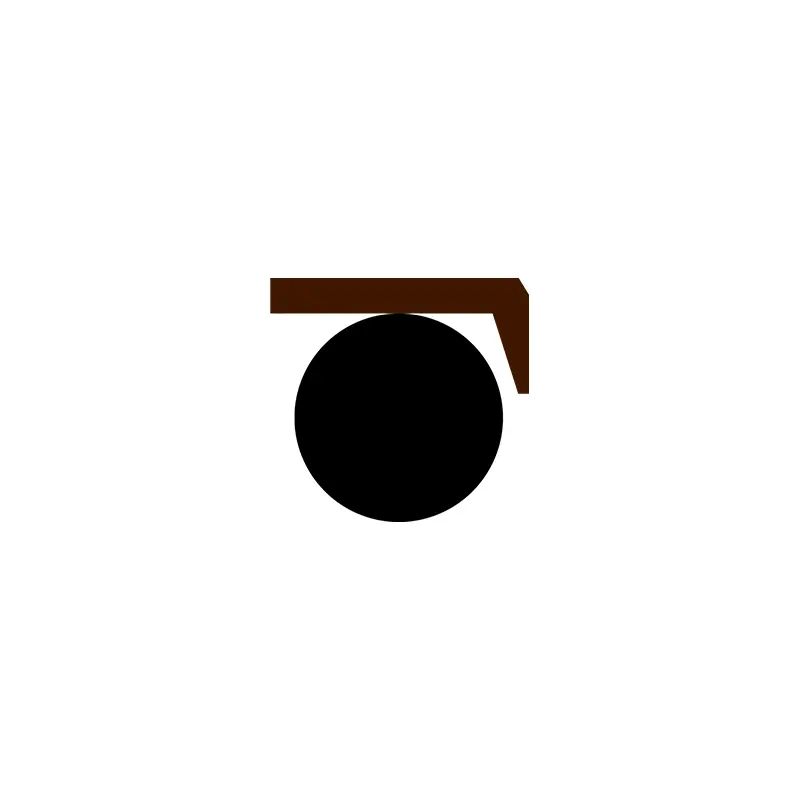

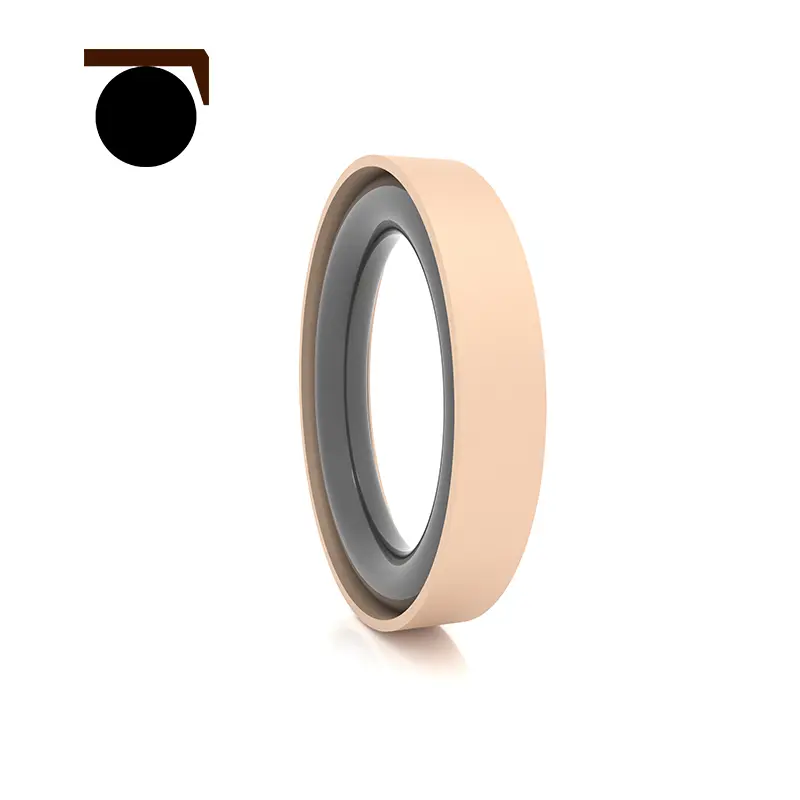

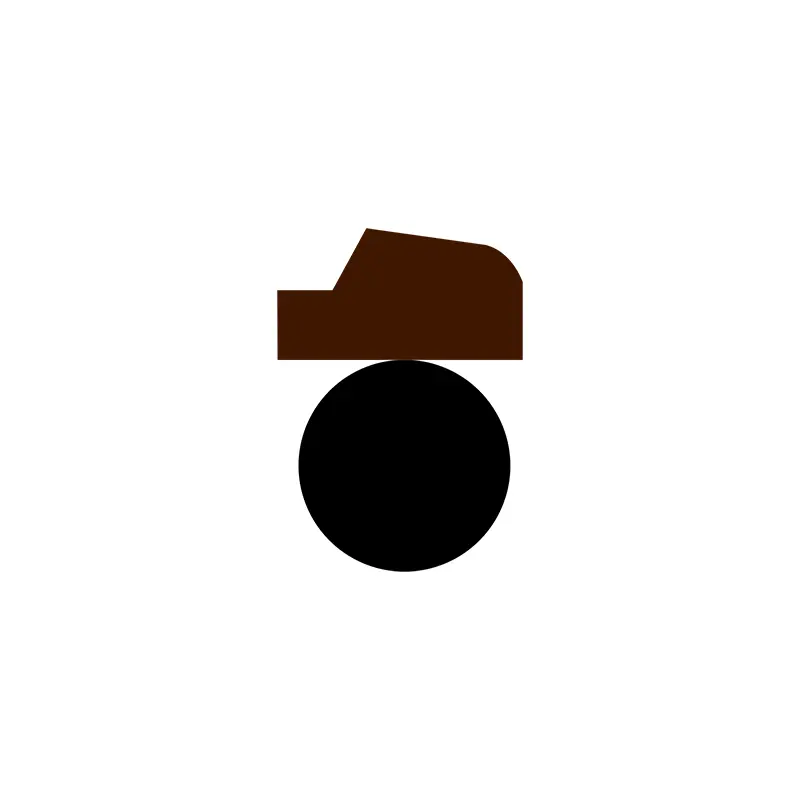

RC64 е съставен от триъгълно уплътняващ пръстен на PTFE и гумен пръстен с О-пръстен, подходящ за хидравлично и пневматично повтарящо се запечатване на движение с еднопосочно налягане. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Тъй като уплътнителният пръстен приема тънък дизайн на устните, способността за последващи компенсации е по-добра, така че запечатващите показатели са добри. Разделеният (отворен) жлеб трябва да се използва за диаметри на цилиндъра по -малко от 30 мм. Характеристики:
1. Може да се използва както за хидравлични, така и за пневматични;
2. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;
3. Дълъг живот, може да се използва за уплътнения за смазване без масло;
Малко структурно пространство, лесна инсталация и поддръжка;

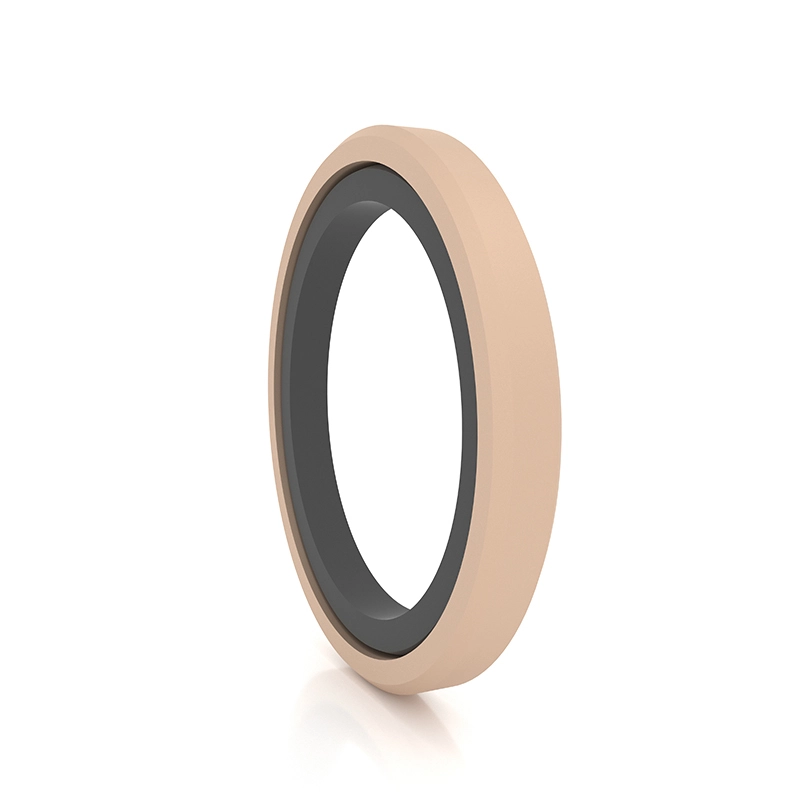

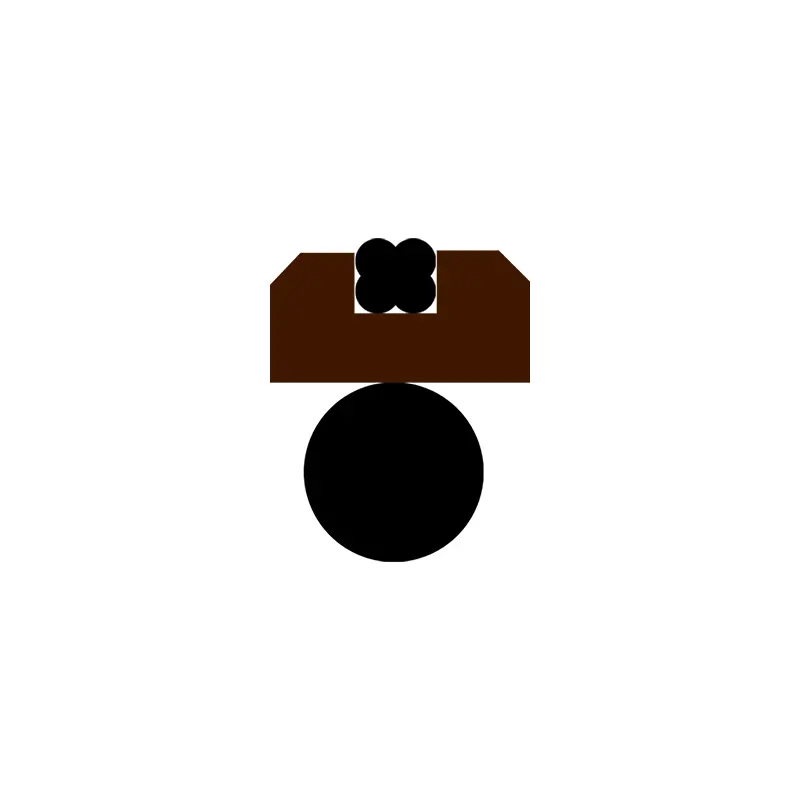

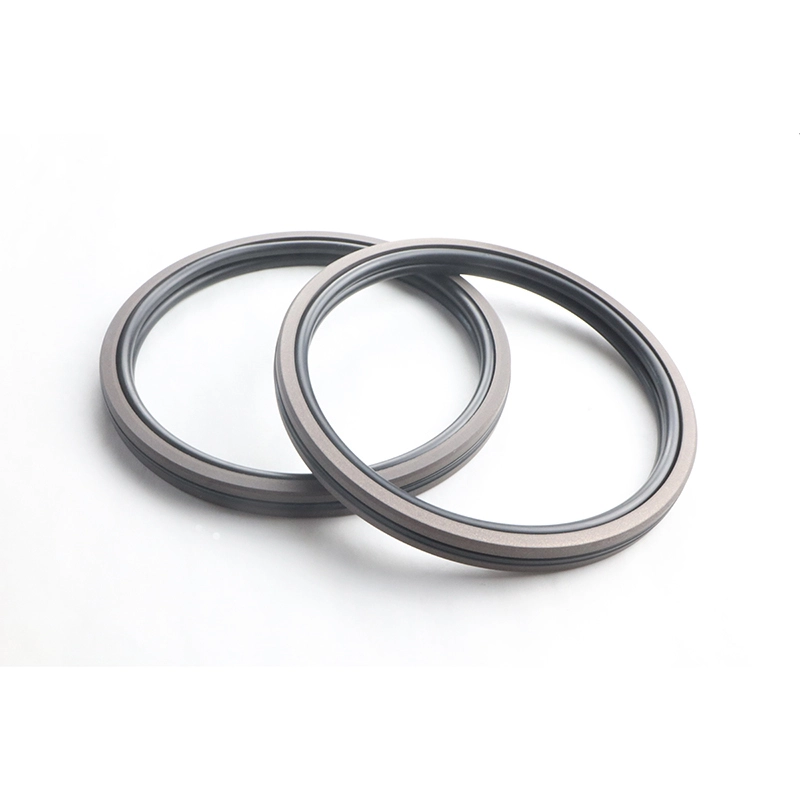

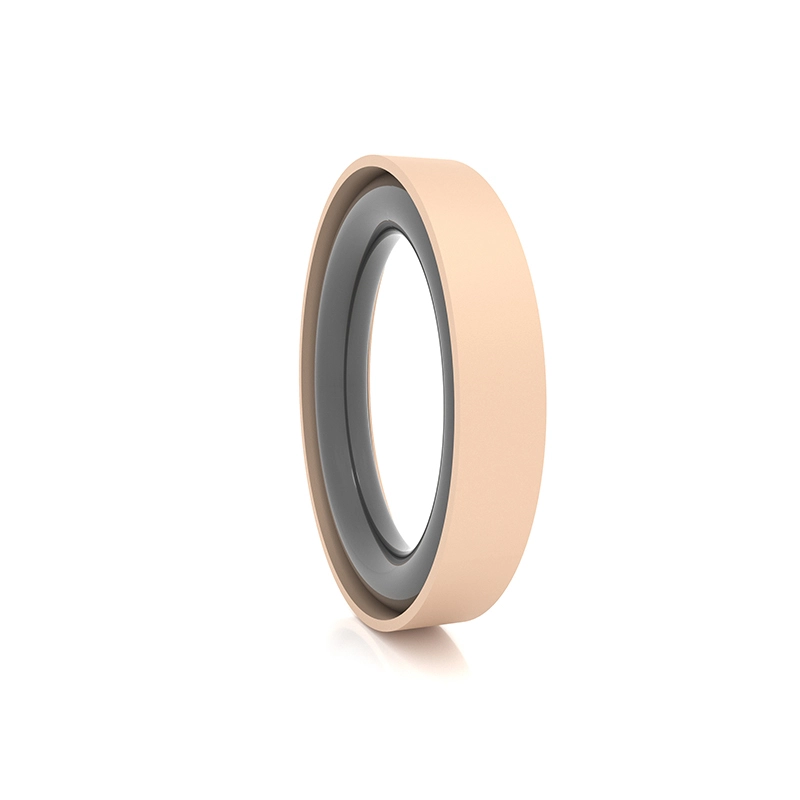

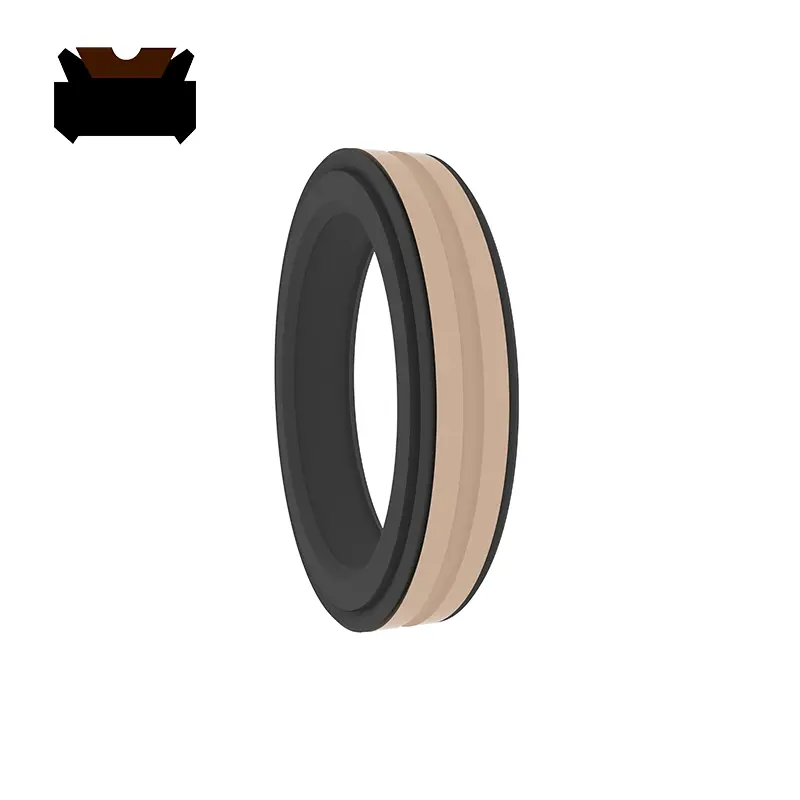

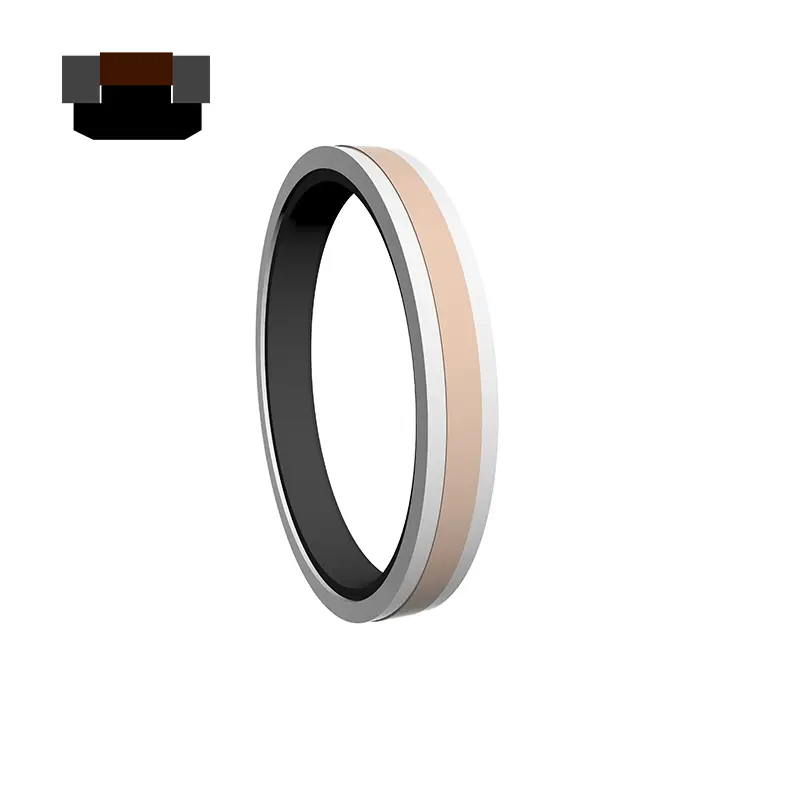

SPG е комбинация от правоъгълен модифициран пръстен за уплътняване на PTFE и правоъгълен гумен пръстен като елемент за предварително зареждане. Той има характеристиките на доброто уплътняване, ниското триене и малкото структурно пространство.

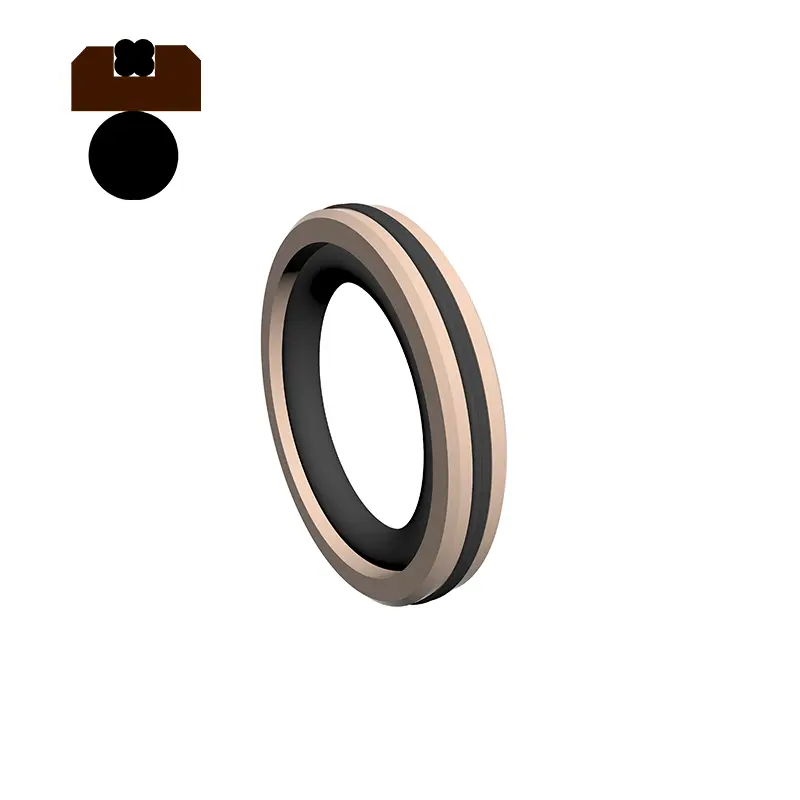

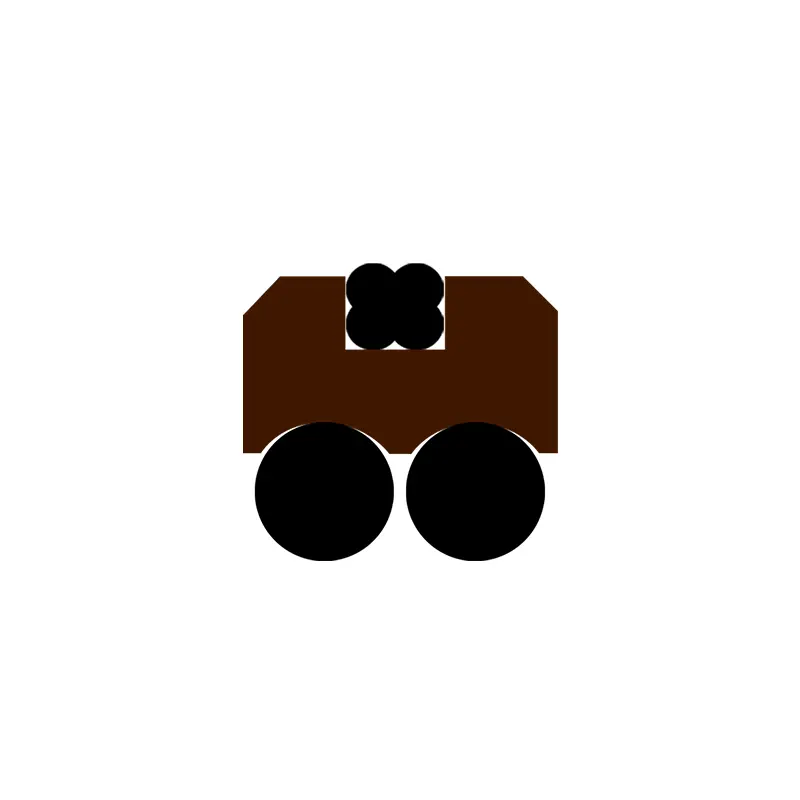

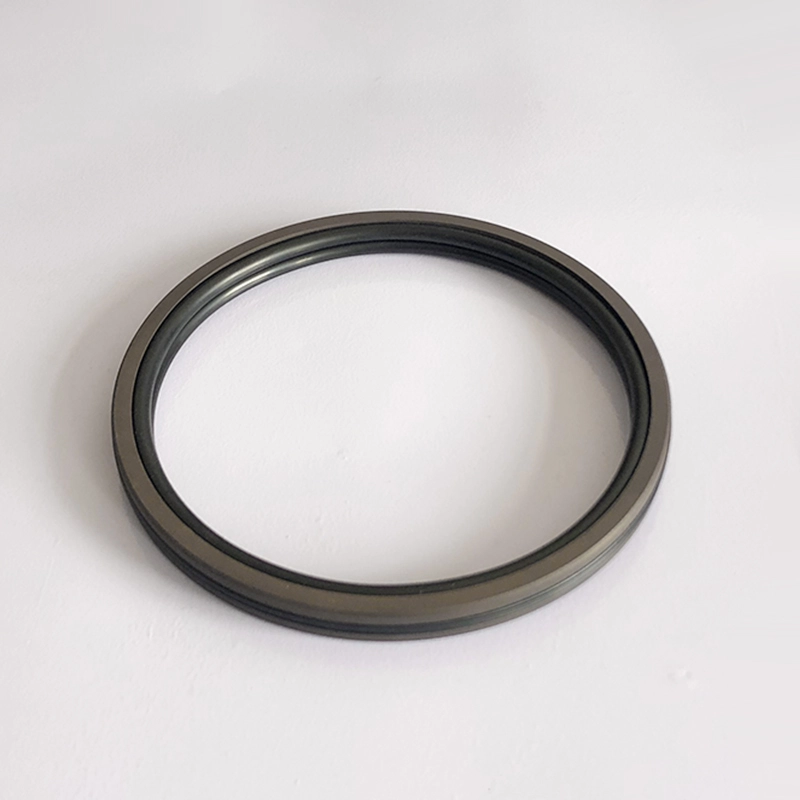

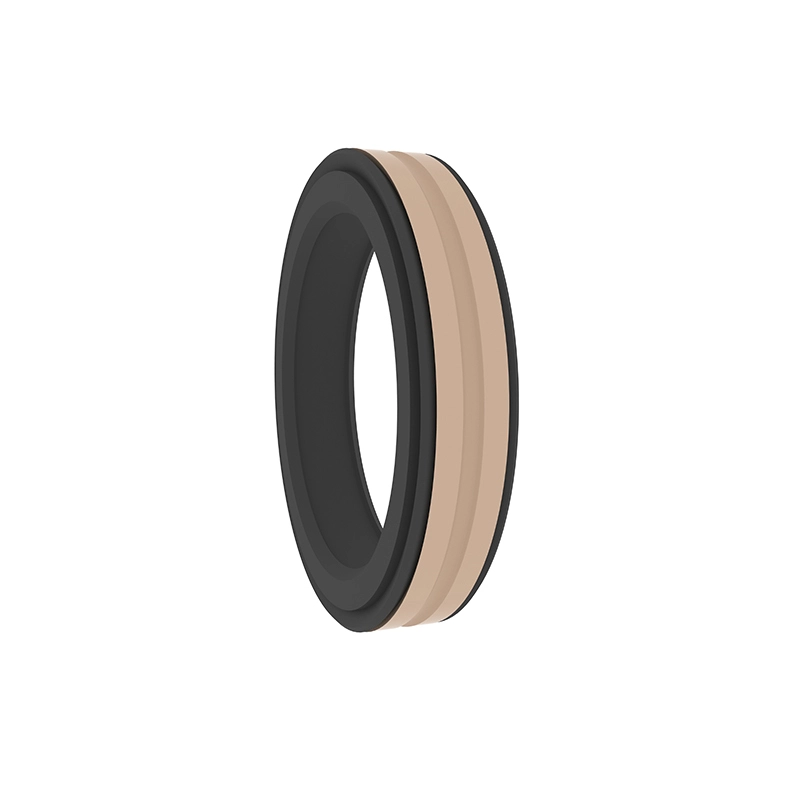

RC66 е комбинация от правоъгълна модифицирана PTFE уплътнителен пръстен и О-пръстен като предварително зареден елемент. Той има характеристиките на доброто уплътняване, ниското триене и малкото структурно пространство. Подходящ е за високоскоростни маслени цилиндри или цилиндри. RC67 е съставен от напълнен PTFE правоъгълен уплътняващ пръстен, два задържащи пръстена и хетерогенен еластомер, който е подходящ за хидравлично повтарящо се запечатване на двупосочно налягане. Еластомерът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Задържащият пръстен защитава уплътнителния пръстен и има добър уплътнителен ефект дори при тежки условия на труд. Характеристики:
1. Ниско триене, малко начално съпротивление, гладко движение, равна динамична и статична триене, без пълзящо;
2. Много стабилност на налягането при налягане и тежки условия;
3. Високият живот, може да се използва за уплътнения за смазване без масло;
4. Може да се използва за запечатване на среди с ниска вискозитет, като вода;
5. Отлични показатели за уплътняване с високо и ниско налягане.

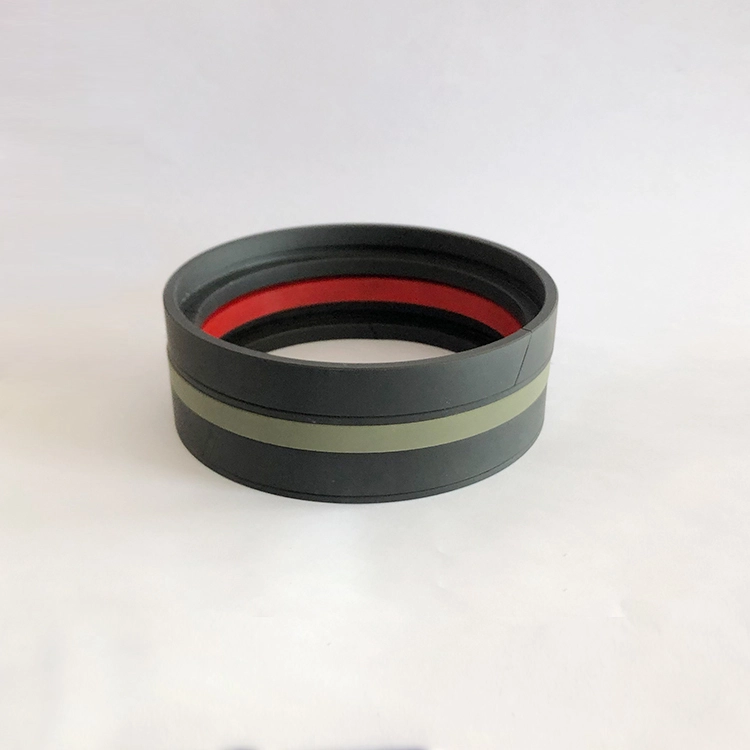

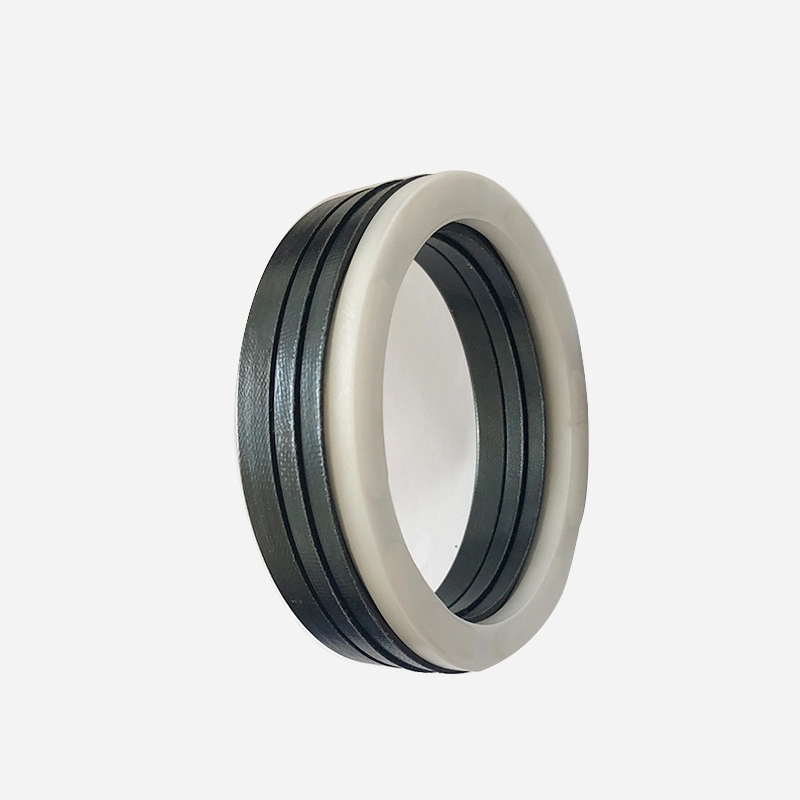

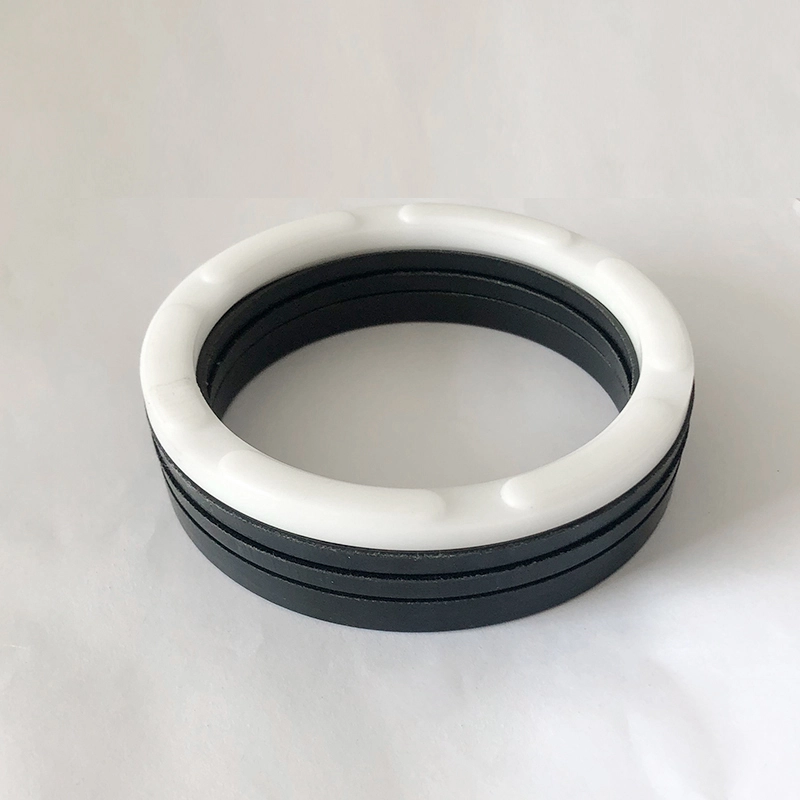

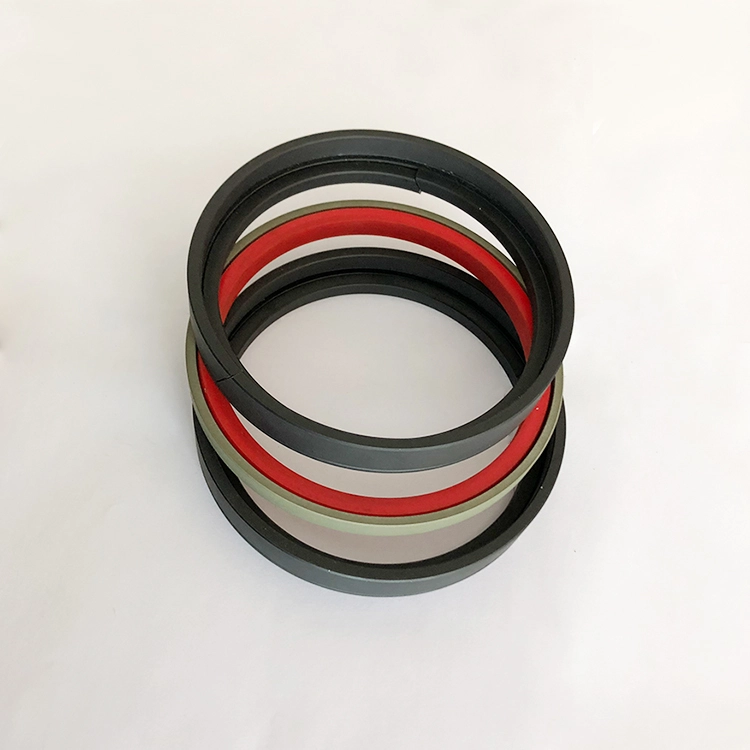

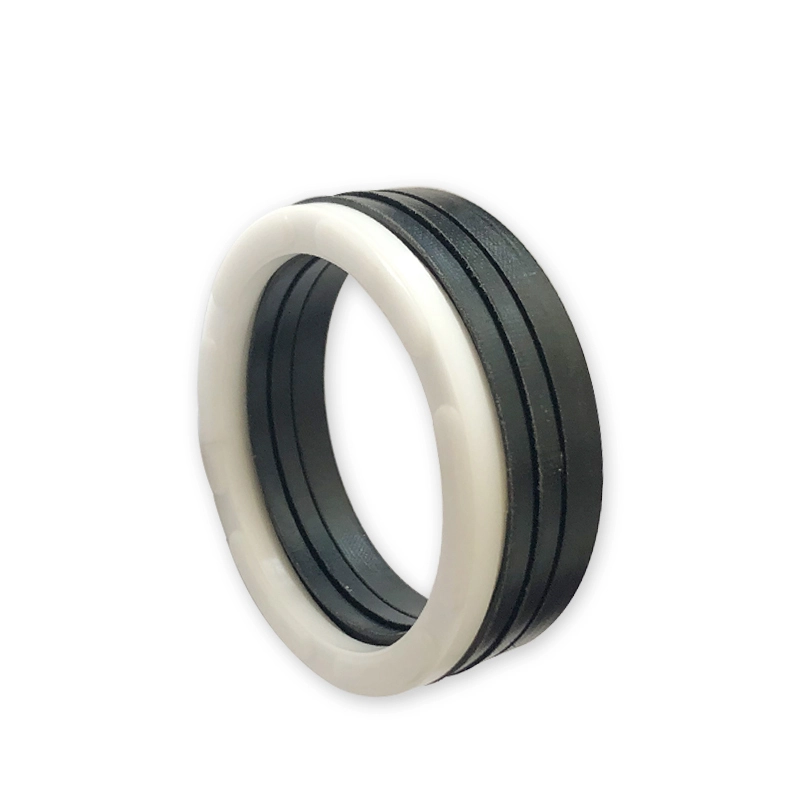

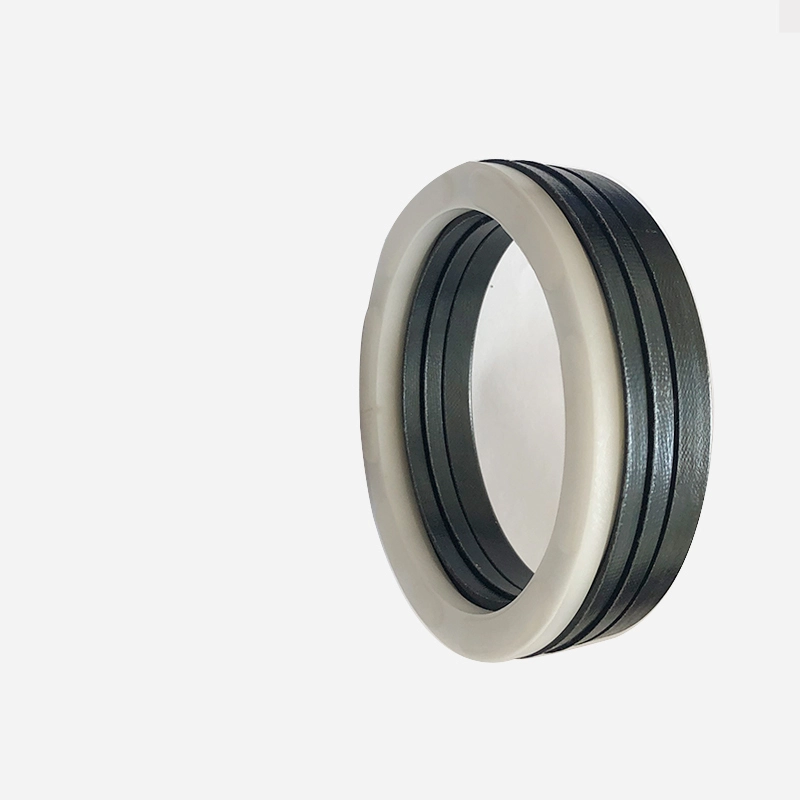

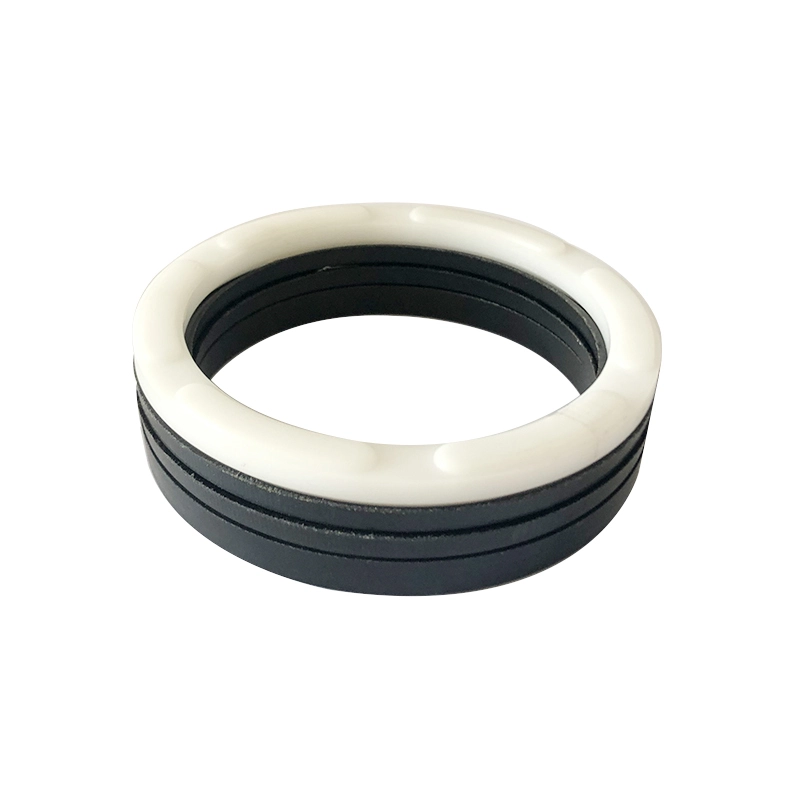

RCEK се състои от набор от V-образни уплътнителни пръстени, пръстен под налягане и опорен пръстен и е подходящ за хидравлично повтарящо се запечатване на движение с еднопосочно налягане. По време на инсталирането трябва да се прилага мазнини, съвместими с уплътнителния материал. Той не може да бъде инсталиран в интегрален (затворен) жлеб. Използва се за бутални уплътнения при средни и тежки товари. Характеристики:
1. Налични са различни материали, които могат да бъдат оптимално коригирани, за да отговарят на различни цели;
2. Може да се използва при тежки условия на труд и е подходящ за почти всички медии и тежки условия;
3. Той има дълъг експлоатационен живот и може да се използва за уплътнения за смазване без масло (разумен избор на материали);
4. Уплътнителните характеристики могат да се регулират и аксиалният размер може да се регулира чрез добавяне или премахване на V-образни уплътнителни пръстени;
Той може да работи ефективно, дори ако качеството на уплътняващата повърхност е лошо.

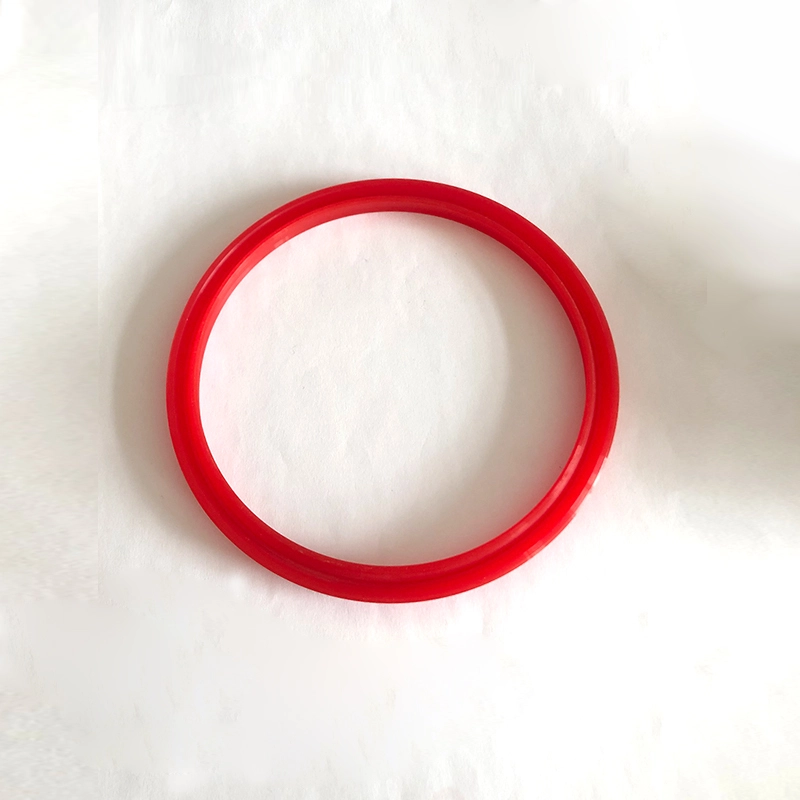

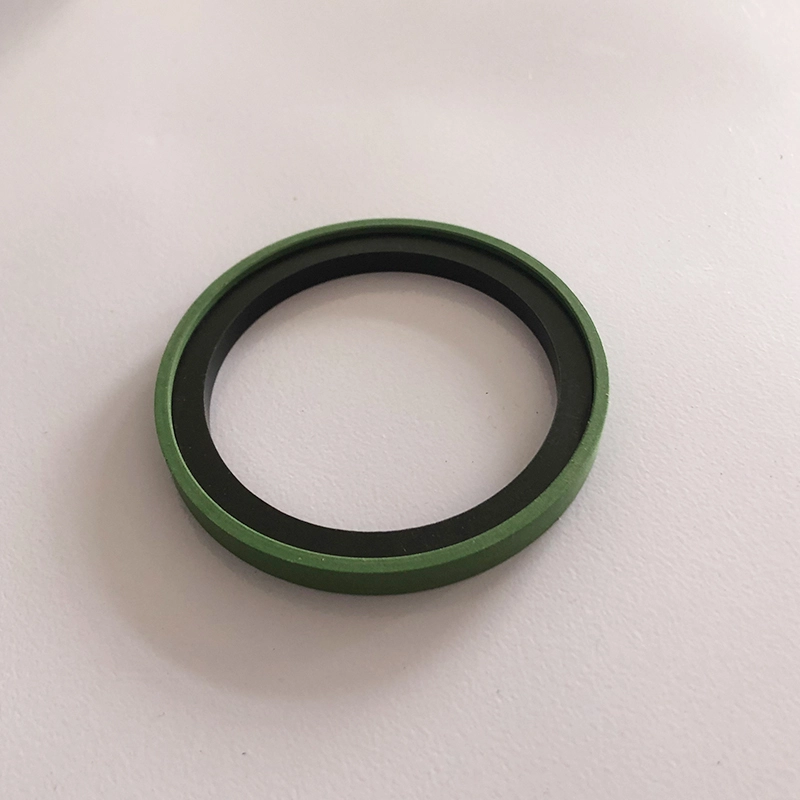

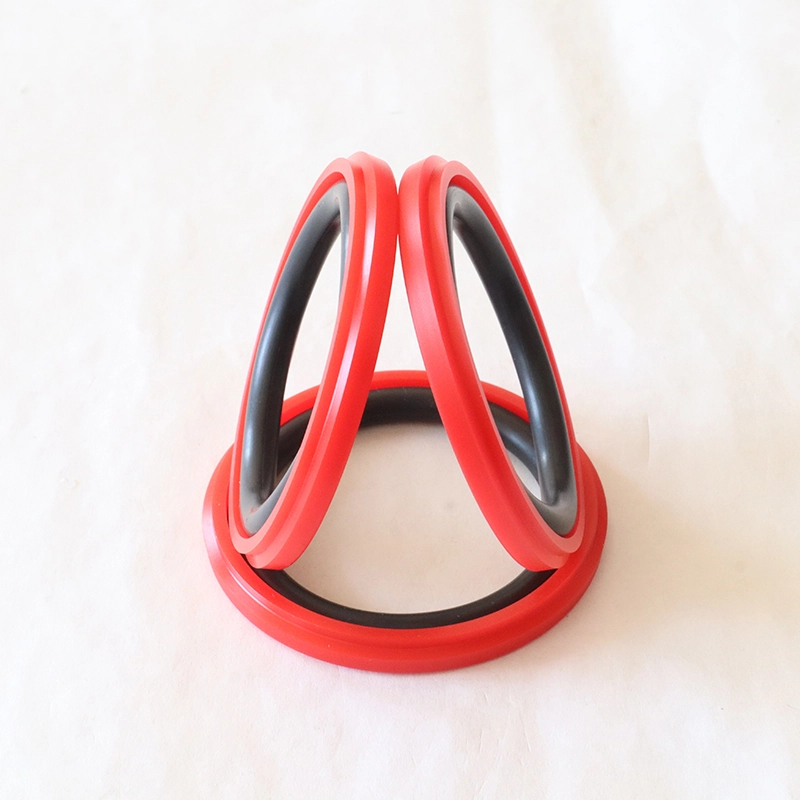

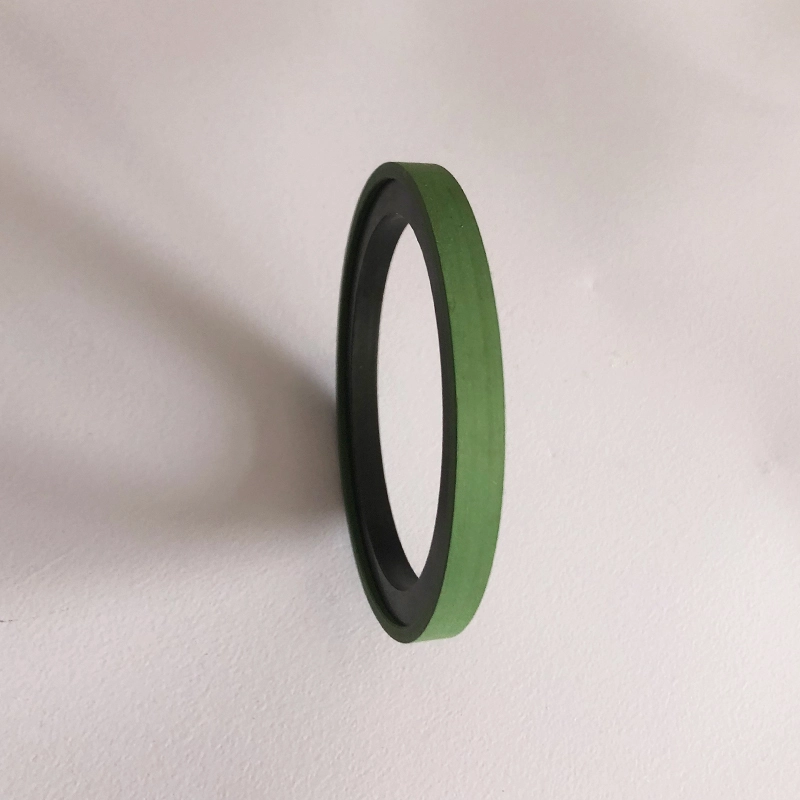

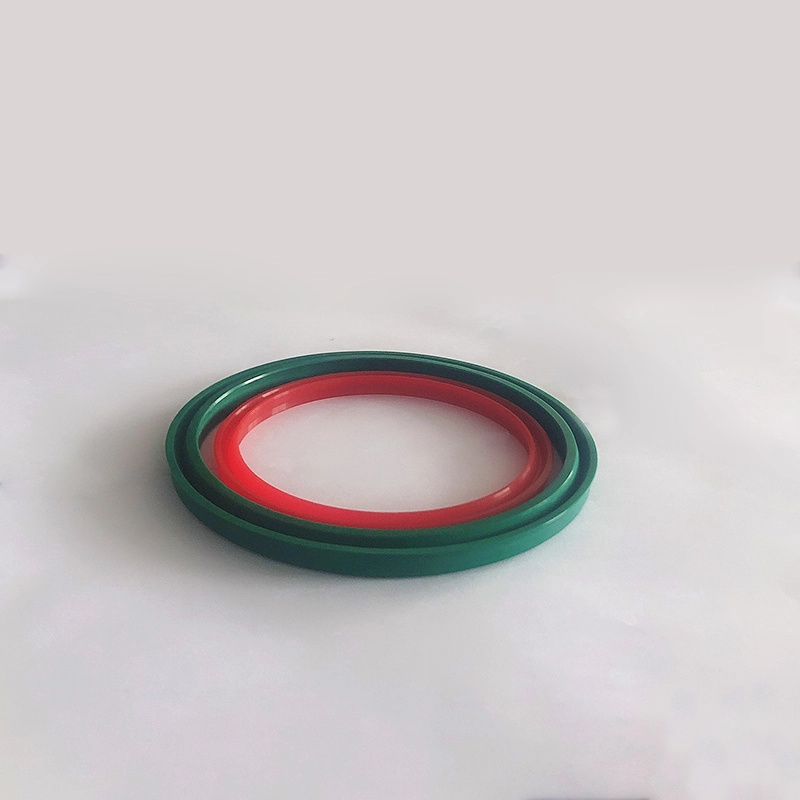

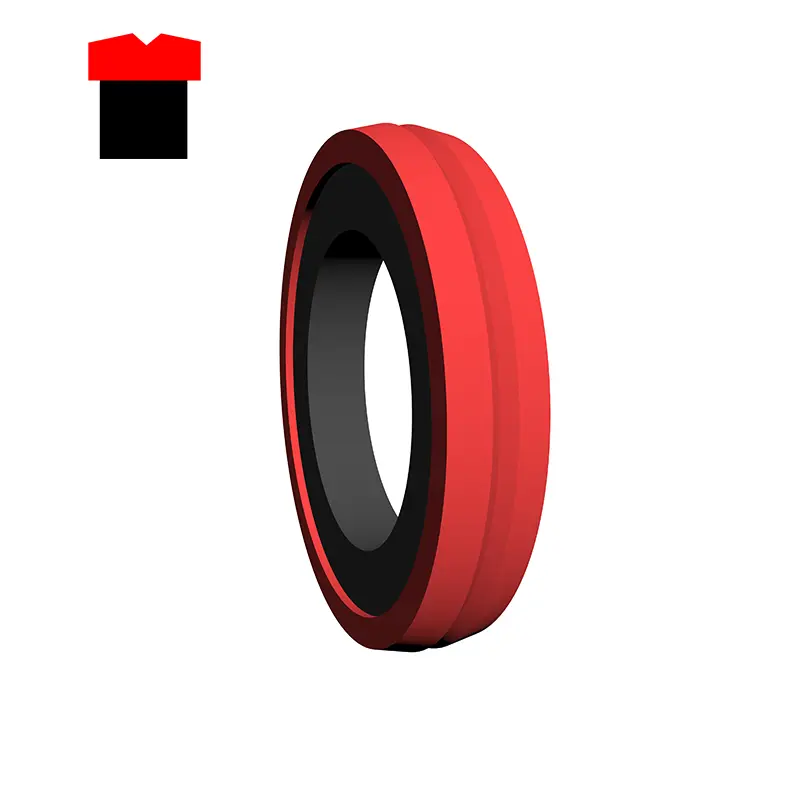

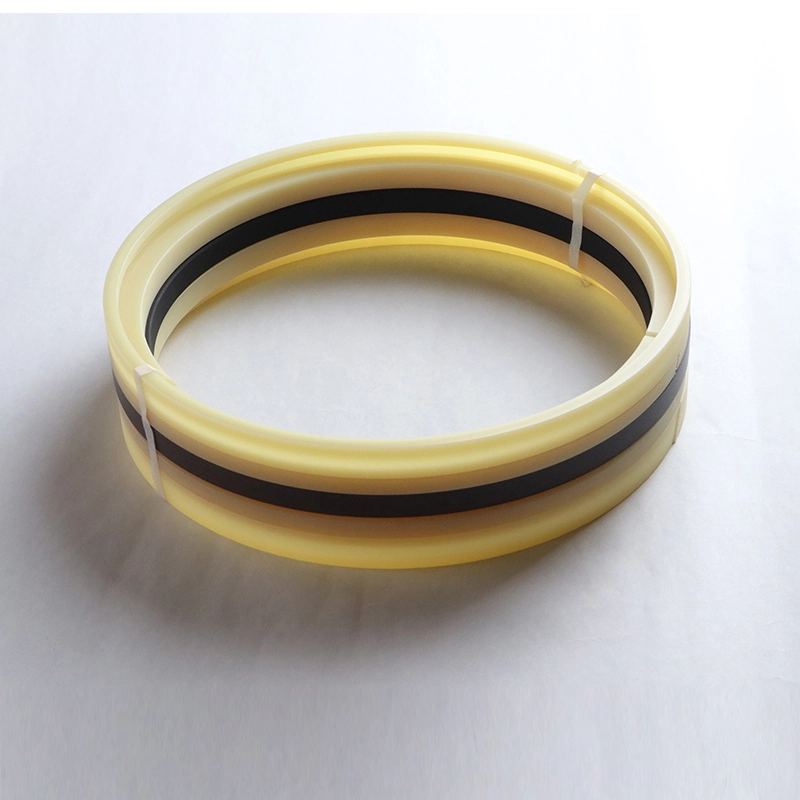

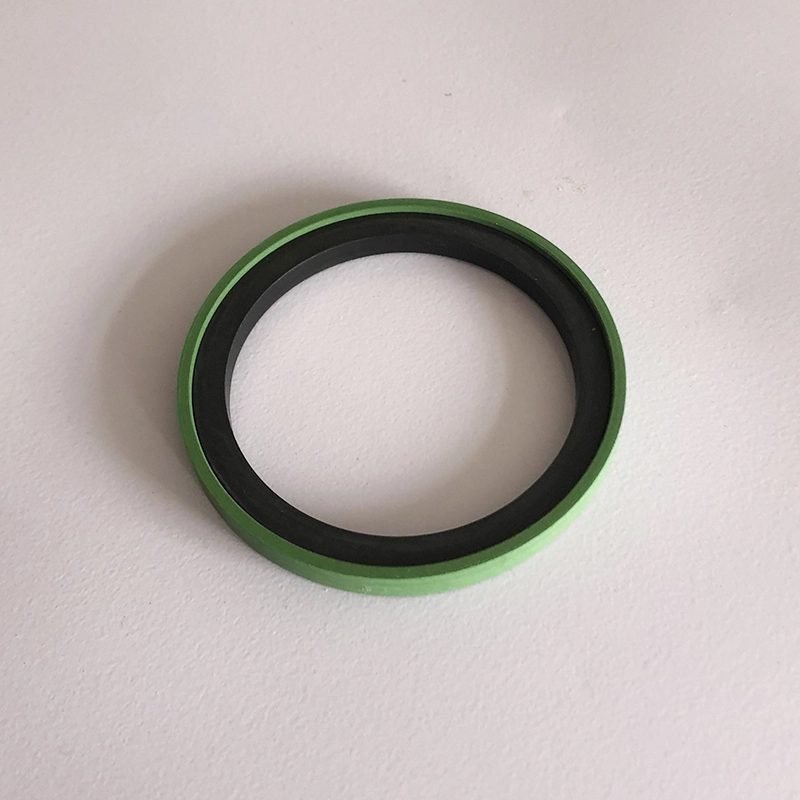

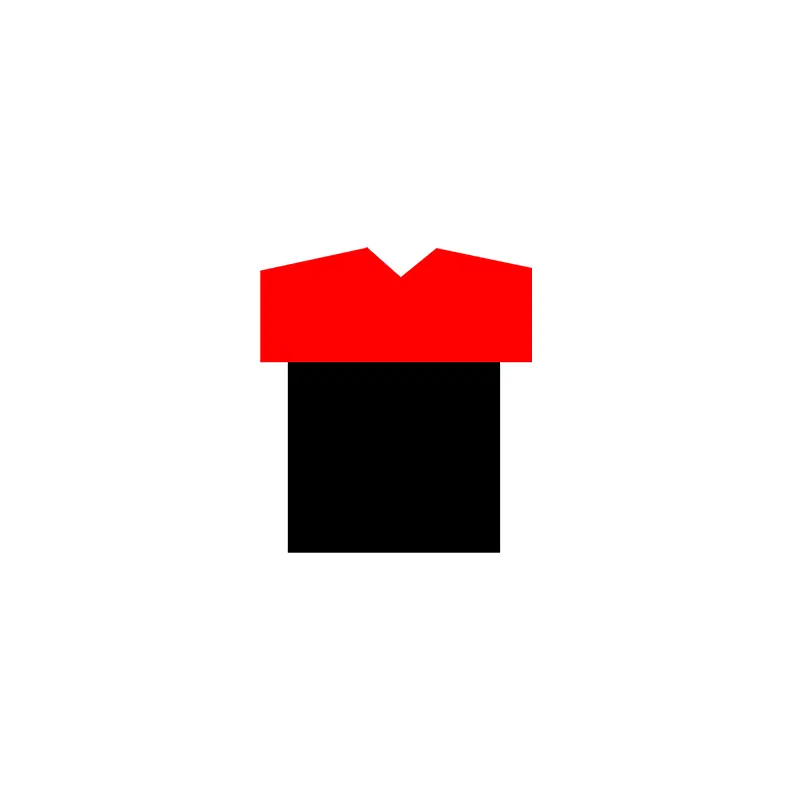

RCKR е съставен от PU уплътняващ пръстен и правоъгълен гумен пръстен, подходящ за хидравлично повтарящо се двупосочно уплътняване. Това е допълващ продукт на продуктите на Glyd Ring, с по-добра способност за уплътняване и поддържане на налягане от Glyd Ring и може да бъде инсталиран без помощта на инструменти за инсталиране. Неговите характеристики:
1. Добра динамична и статична уплътняване;
2. По-добри показатели за уплътняване с ниско налягане от Glyd Ring и могат да бъдат инсталирани без инструменти за инсталиране;
3. Ниско триене, малко начално съпротивление и гладко движение;
4. Дълъг живот, може да се използва за уплътнение на смазване без масло;
5. Може да се използва за двупосочно запечатване на налягането;
Грозенът за инсталиране съответства на стандарта ISO7425/1.

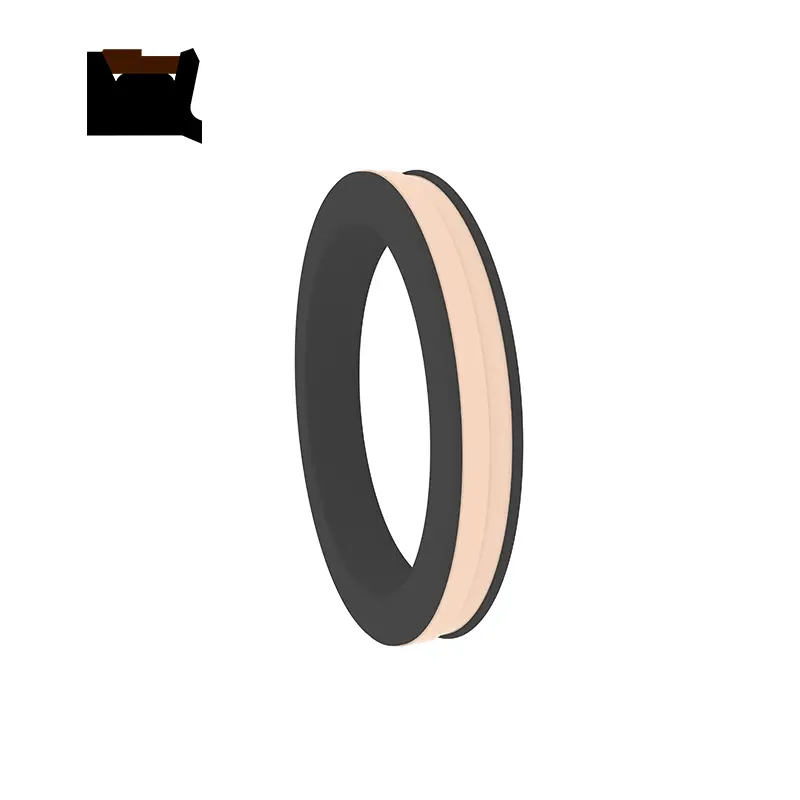

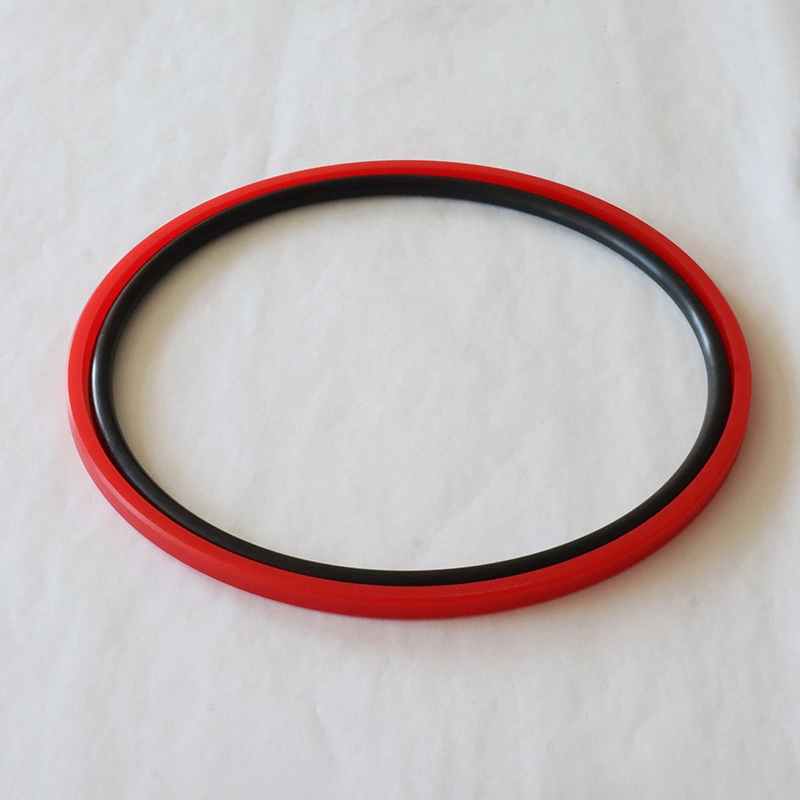

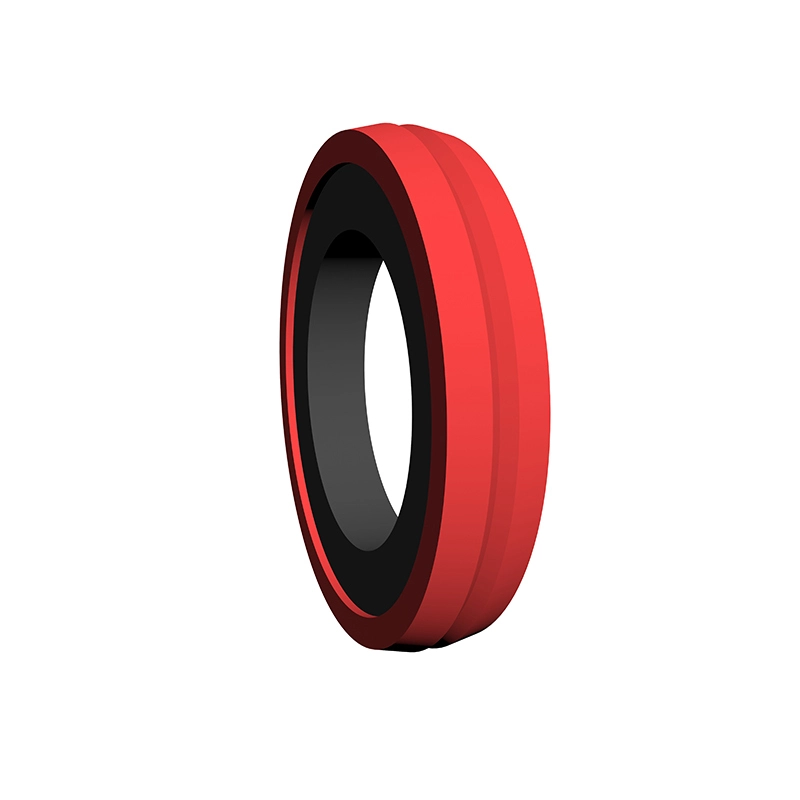

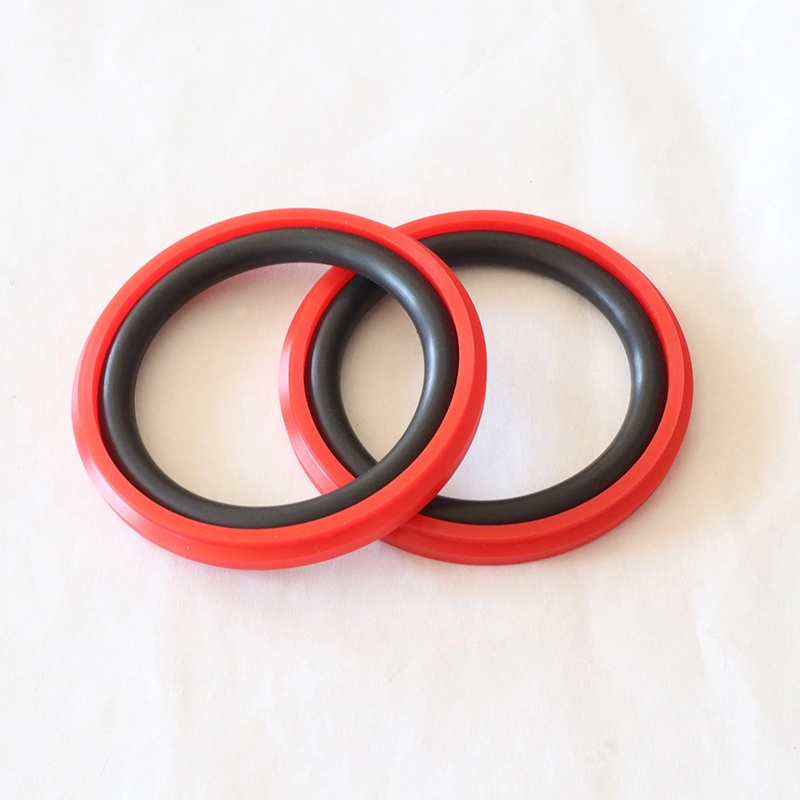

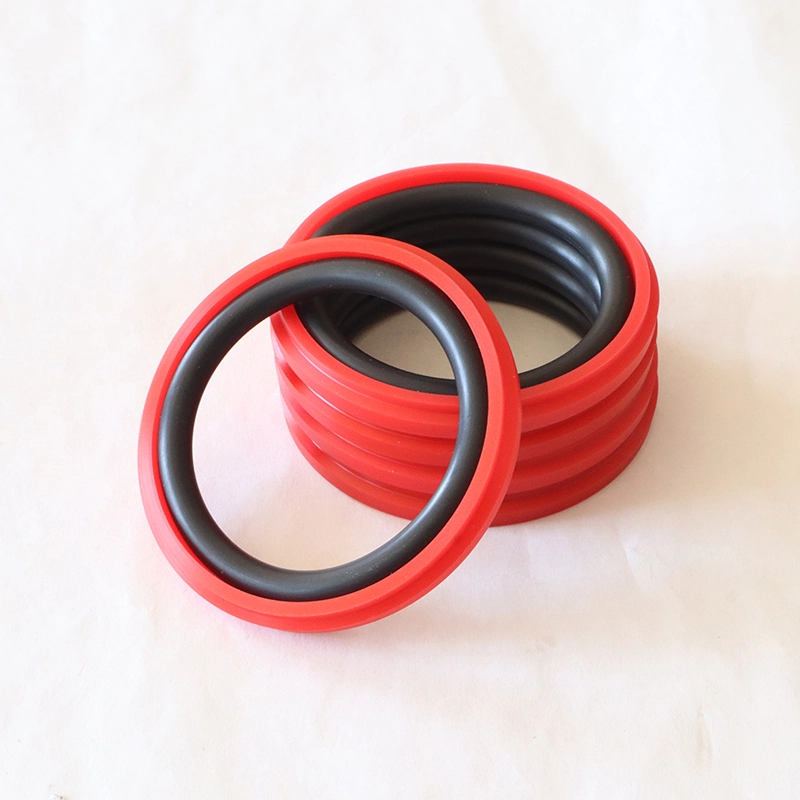

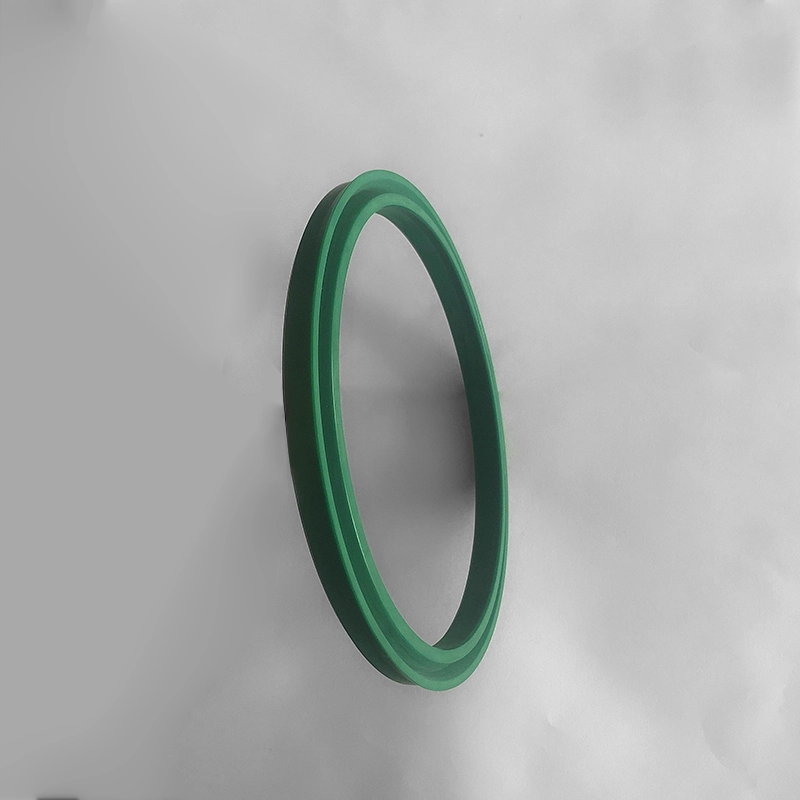

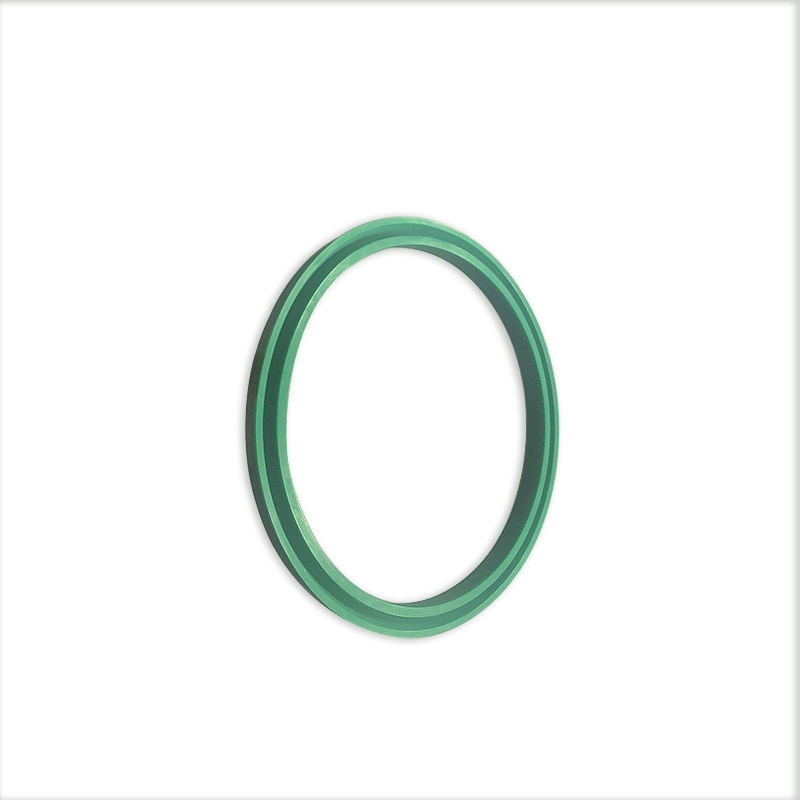

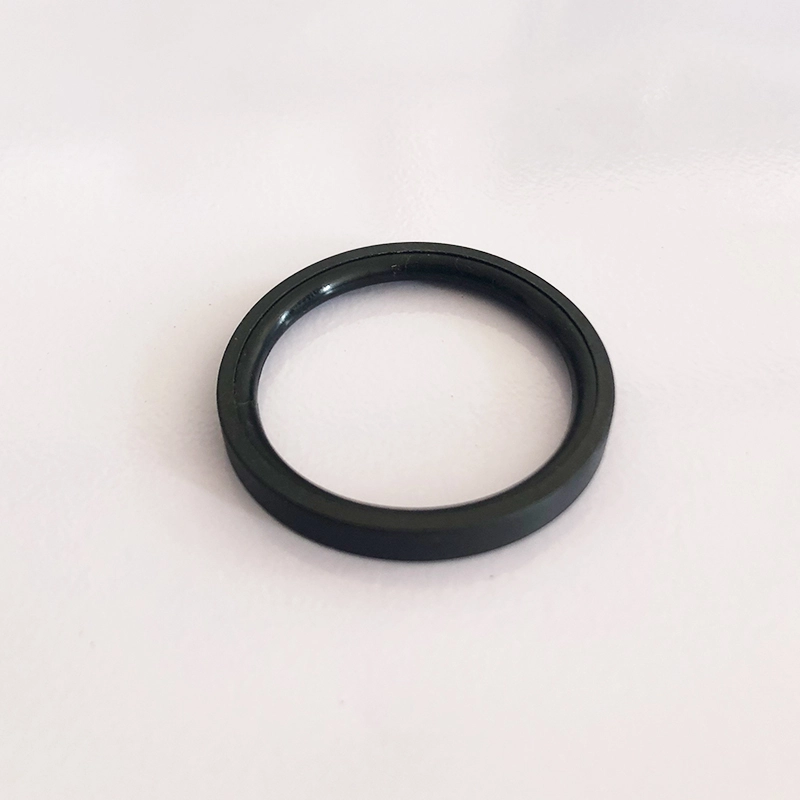

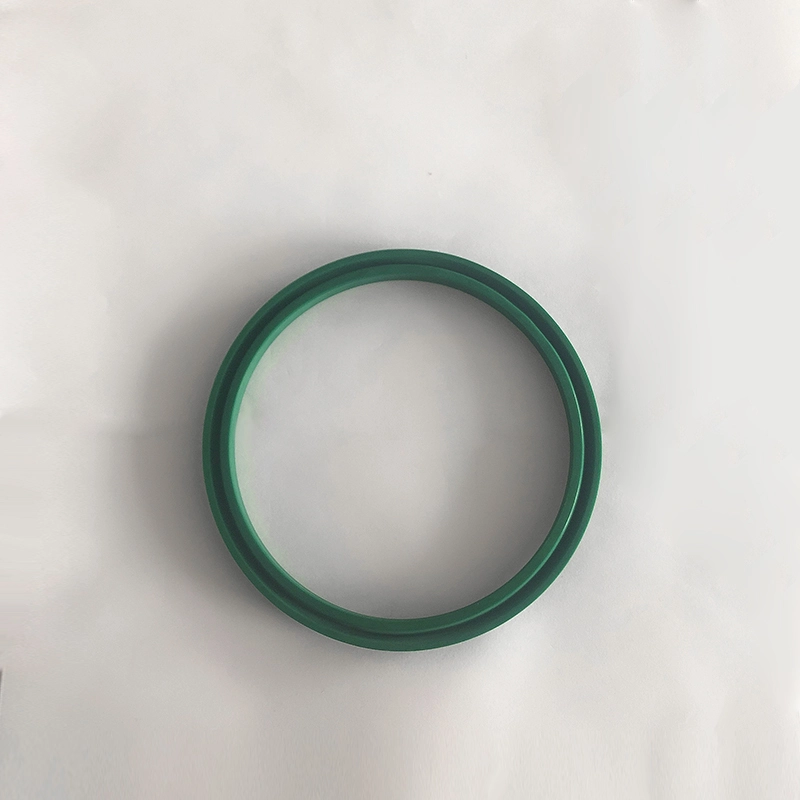

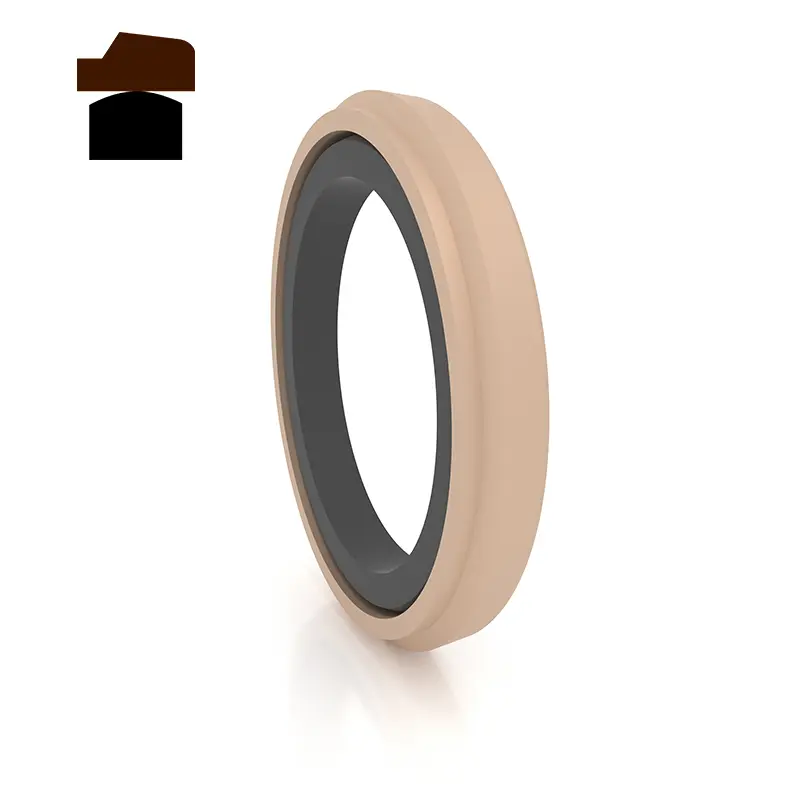

RPW се състои от PU уплътнителен пръстен със специална форма и о-образен гумен пръстен, подходящ за хидравлично повторно запечатване на движението на движение. О-пръстенът осигурява радиална сила и компенсира износването на уплътнителния пръстен. Обикновено се използва заедно с водещ пръстен. Характеристики:
1. Ниско триене, малко начално съпротивление, гладко движение, без пълзящо;
2. Много стабилност на налягането при налягане и тежки условия;
3. Добри показатели за уплътняване както при високо, така и при ниско налягане;
Не са необходими инструменти за инсталиране.
TDA и TDMA са съставени от еластомер с каучук (или полиуретан) и модифициран PTFE уплътнителен пръстен и имат характеристиките на доброто запечатване, дълъг живот, ниско триене, без пълзящ и др. TDA е подходящ за запечатване на еднопосочно налягане на бутала. TDMA е подходящ за двупосочно запечатване на бутала.
GGDA се състои от уплътняващ пръстен, изпълнен с PTFE, два пластмасови пръстени на L-образна форма и еластичен силов о-пръстен, с добър уплътнител, дълъг живот, ниско триене, без пълзящи и други характеристики. Подходящ за уплътняване на двупосочно налягане на буталото.

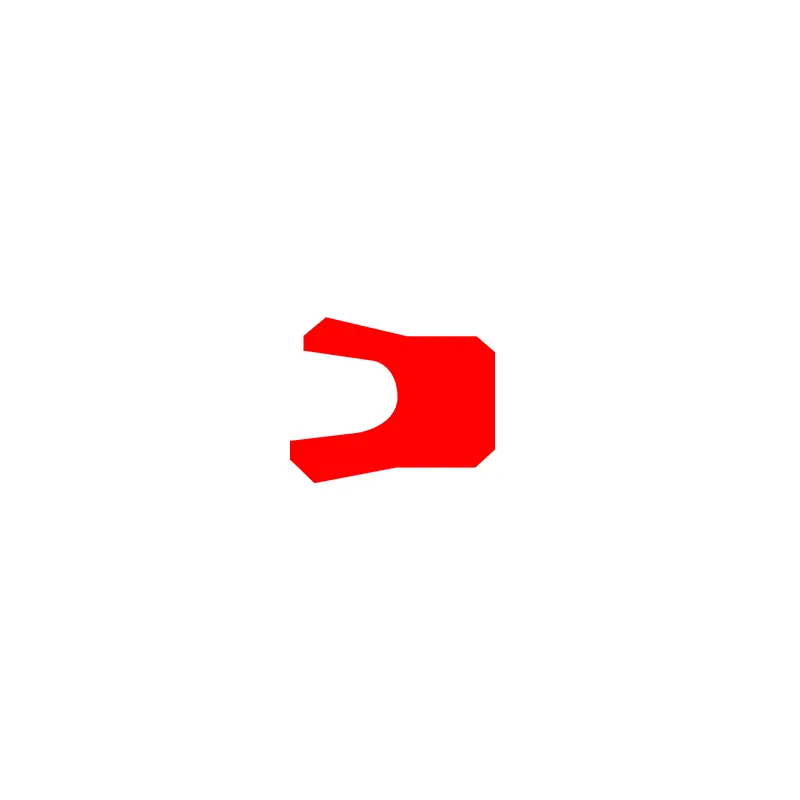

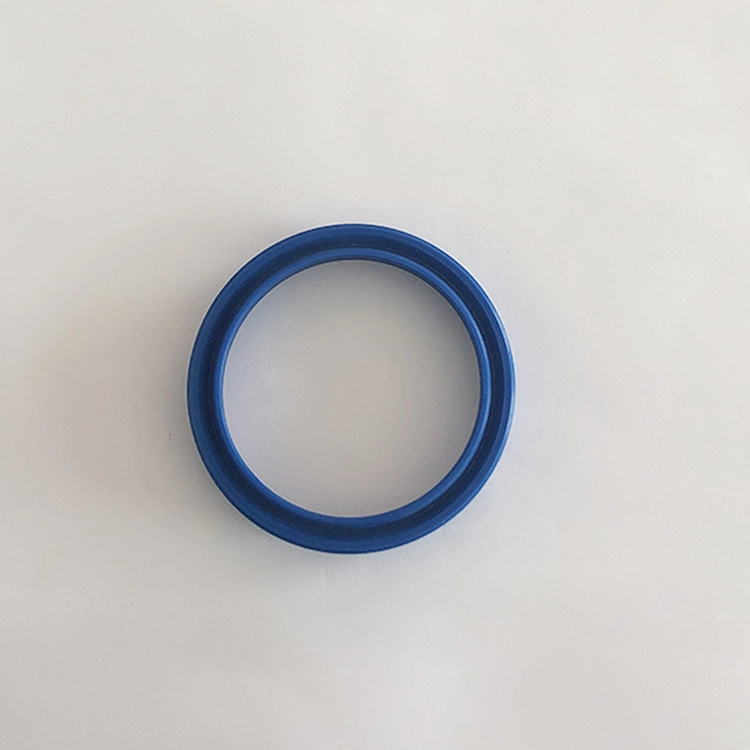

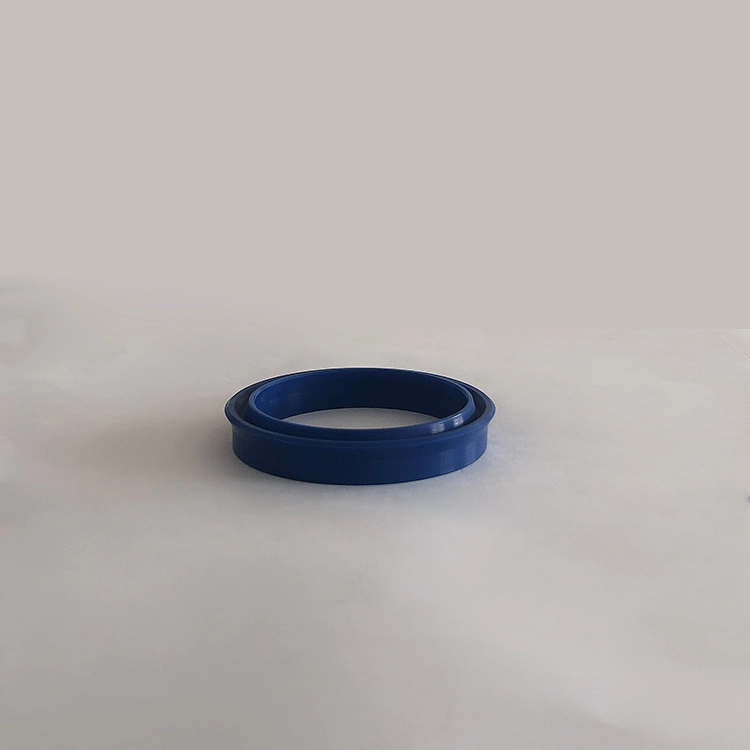

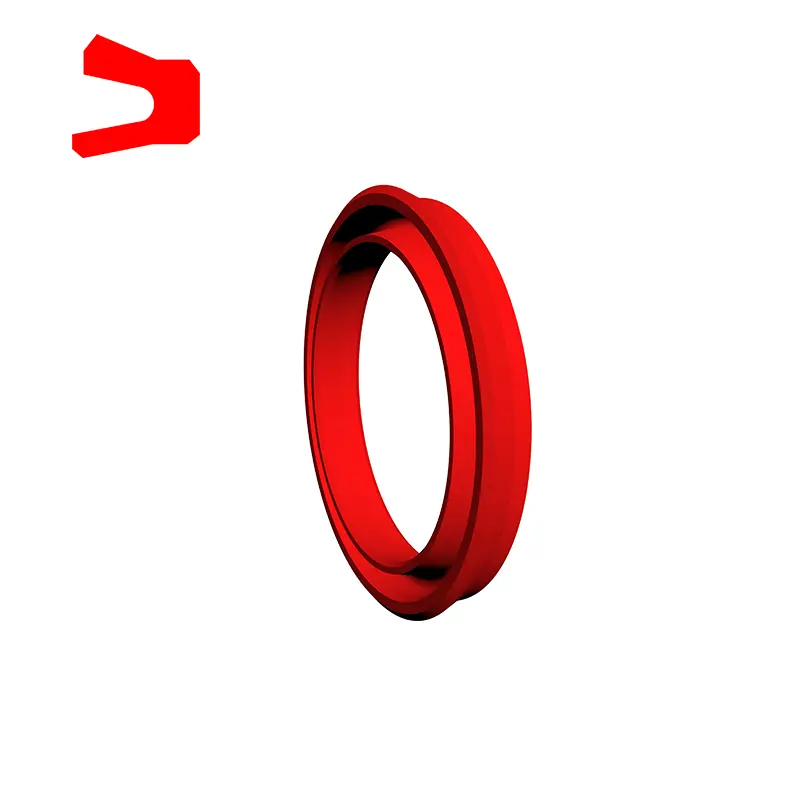

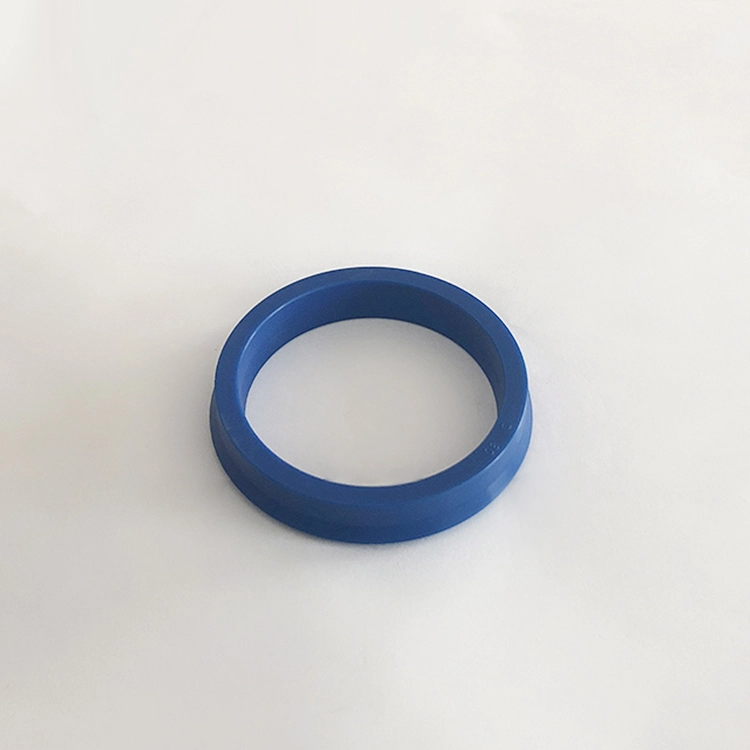

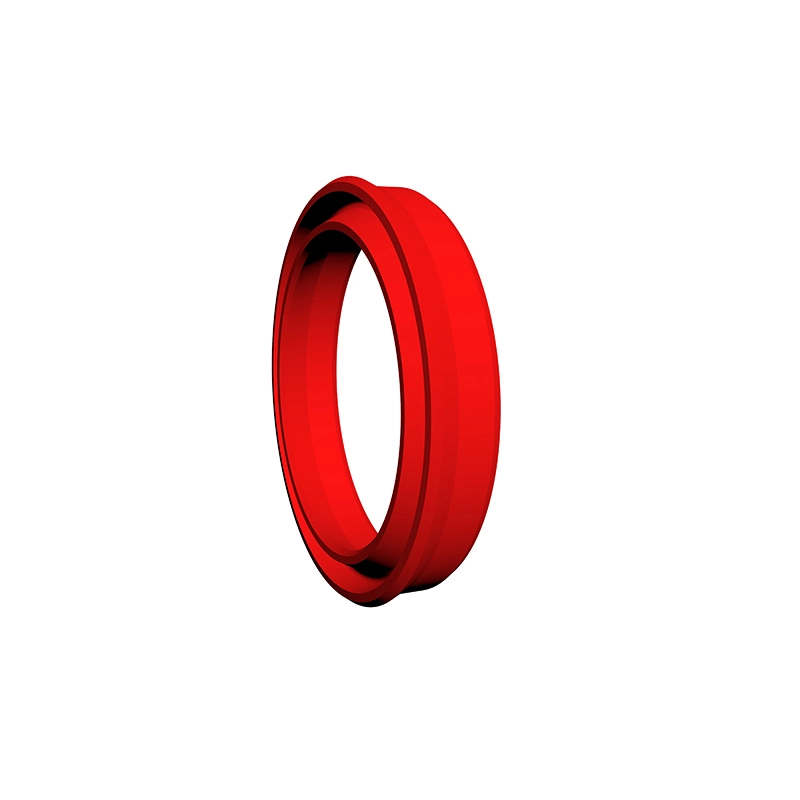

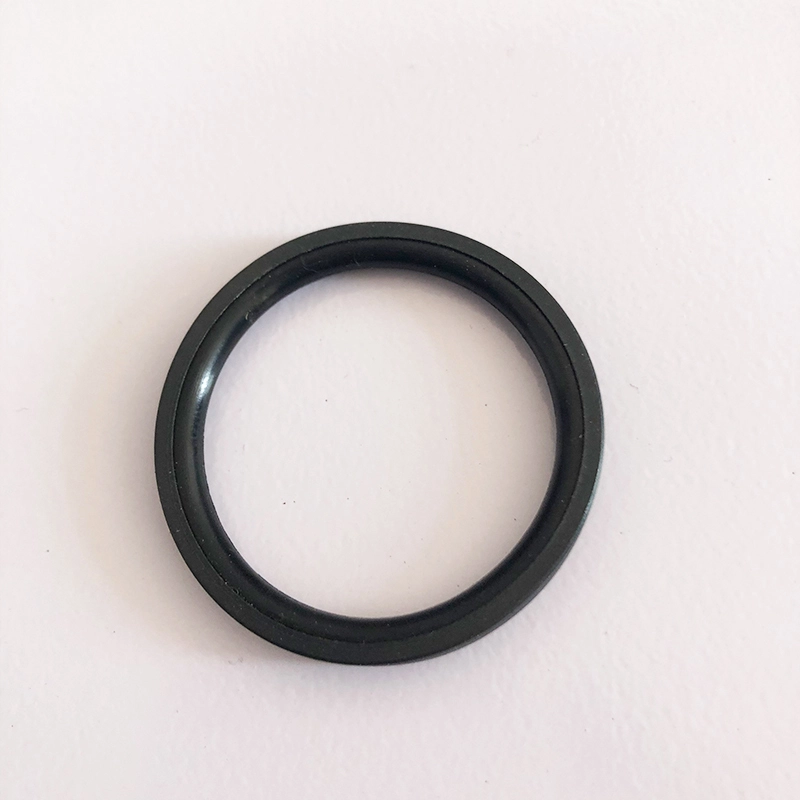

RCUP уплътнителният пръстен е асиметрично уплътнение, специално използвано на буталото, подходящо за хидравлично реципрочно движение с еднопосочно уплътняване, с добри показатели за уплътнение. Гропът съответства на стандарта ISO5597. Заяждащият пръстен от тип YXD за вал е асиметрично уплътнение, специално използвано на буталото, подходящо за хидравлично реципрочно движение на еднопосочно уплътняване, с добро запечатване. Когато се използва под 12 ~ 32MPa, при петата е необходим задържащ пръстен. Гропът съответства на стандарта JB/ZQ4265-97. Характеристики:
1. Приложимо за леки натоварвания и средни натоварвания;
2. Добри показатели за уплътняване както за уплътняване с високо налягане, така и за ниско налягане;
3. Предлагат се различни материали, с по -широк спектър от медийно съпротивление;
4. Проста структура и лесна инсталация и поддръжка.
Характеристики и приложения на продукта:
Избор на материали:
RC61, RC62
1. Материалите на О-пръстените могат да бъдат: R01 нитрил каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителни пръстенови материали: стандартен материал PTFE3, други незадължителни материали PTFE2, PTFE4, PU и др.
Добре
1. Материал на съвпадащия правоъгълен пръстен: R01 нитрилна гума
2. Материал на уплътнителния пръстен: композитен термопластичен материал.
RC63, RC64, SPG, RC66, AQ, AQF
1. Материалите на О-пръстените могат да бъдат: R01 нитрил каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителни пръстеновидни материали: стандартен материал PTFE3, други незадължителни материали PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Съответстващ на гумен пръстен материал: R01 нитрилна гума
2. Задържащ пръстен Материал: Найлон PA/полиоксиметилен POM
3. Ръководител: Найлон PA/полиоксиметилен POM/Polytetrafluoroethylene PTFE
GDKK, RC67
1. Налични еластомерни материали: R01 нитрилна каучук (NBR), R02 Fluororubber (FKM) и др.
2. Уплътнителен пръстен Материал: Стандартен материал PTFE3, други незадължителни материали PTFE2, PTFE4.
3. Материал за задържане на пръстена: POM/PA/PTFE, PTFE материал се използва, когато температурата надвишава 100 градуса.
Rcek
1. ПРИЛОЖЕН ПЪРВЕН МАТЕРИАЛ: Политетрафлуоретилен, нитрил плат, флуорорубер, найлонов, полиоксиметилен
2. Материал на V-пръстен: Полиетрафлуороетилен, нитрилен каучук, нитрил плат, флуороруб, флуороруб
3. Поддържащ се материал за пръстени: нитрил плат, флуороруб
RCKR, RPW
1. Съответстващ на правоъгълния материал на пръстена: RO1 нитрил каучук (NBR)
2. Уплътнителния пръстен Материал: PU
Yxd
Опционална нитрилна каучук (R01), Fluororubber (R02), полиуретан (PU) и др.
Пример за поръчка:
Модел за поръчка RC61-40X29X4.2-PTFE3-R01ORDERING Model RC61-B-40X29X4.2-PTFE3-R02
RC61-Glyd Ring RC61-B-BOLE SEAL DXDX L-Материален код
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Код на материала
Модел на поръчка OK-80x59x8 Диаметър на цилиндъра X Диаметър на жлеба x Ширина на канала
Модел за поръчка RC63-80-PTFE3-R01 или SPGC-80-PTFE3-R01
RC63/SPGC-MODEL 80-цилиндров диаметър D PTFE3-PTFE Код на материала R01-O-пръстен Код на материала
Модел на поръчка KDAS-80x60x22.4 Диаметър на цилиндъра X Диаметър на жлеба x Ширина на канала (L)
Модел на поръчка TPM-80x60x22.4 Диаметър на цилиндъра X Диаметър на канала x Ширина на канала (L)
Пример за поръчка: GDKK-80*62*43*22.5-R01
Модел на поръчка RC64-80-PTFE3-R01
RC64-Модел 80-цилиндров диаметър D PTFE3-PTFE Код на материала R01-O-Ring Код на материала
Пример за поръчка: SPG-D*D*L-PTFE3-R01 (Външен диаметър*Вътрешен диаметър*ширина на канала) PTFE3, R01-Материален код
RC66
Модел на поръчка RC67-100X85X12.5-PTFE3-R01 или SPGW-100X85X12.5-PTFE3 -R01
Модел-цилиндров диаметър x диаметър на канала на канала x ширина на канала PTFE3-модифициран PTFE Код на материала R01 Еластомер Код на материала
Rcek
| модел | Материали | Приложим обхват | Уплътняване |
| RCEK-A | V-пръстен: NBR плат, пръстен под налягане, опорен пръстен: NBR плат/PA/POM/PTFE | Нормална температура, високо налягане | Добре |
| RCEK-B | V-пръстен: FKM плат, пръстен под налягане, опорен пръстен: FKM плат/PTFE | Висока температура, високо налягане | Добре |
| RCEK-C | V-пръстен: NBR, пръстен под налягане, опорен пръстен: NBR плат/PA/POM/PTFE | Нормална температура, средно и ниско налягане | Отличен |
| Rcek-d | V-пръстен: FKM, пръстен под налягане, опорен пръстен: FKM плат/PTFE | Висока температура, средно и ниско налягане | Отличен |
| Rcek-e | V-пръстен: NBR и NBR Cloth комбинация, пръстен под налягане, опорен пръстен: NBR плат/PA/POM/PTFE | Нормална температура, средно и високо налягане | Отличен |
| RCEK-F | V-пръстен: FKM и FKM комбинация от плат, пръстен под налягане, опорен пръстен: FKM плат/PTFE | Висока температура, средно и високо налягане | Справедливо |
| Rcek-g | V-пръстен, пръстен под налягане, опорен пръстен: PTFE1/PTFE2/PTFE3/PTFE4 | Корозивна среда с висока температура и високо налягане | Отличен |
| RCEK-H | V-пръстен: PU, пръстен под налягане, опорен пръстен: PU/PA/POM/PTFE | Нормална температура, средно и високо налягане | Уплътняване |
| Модел на поръчка RCEK-A-120 × 95x25.3 Модел-цилиндров диаметър x диаметър на канала на канала x | |||

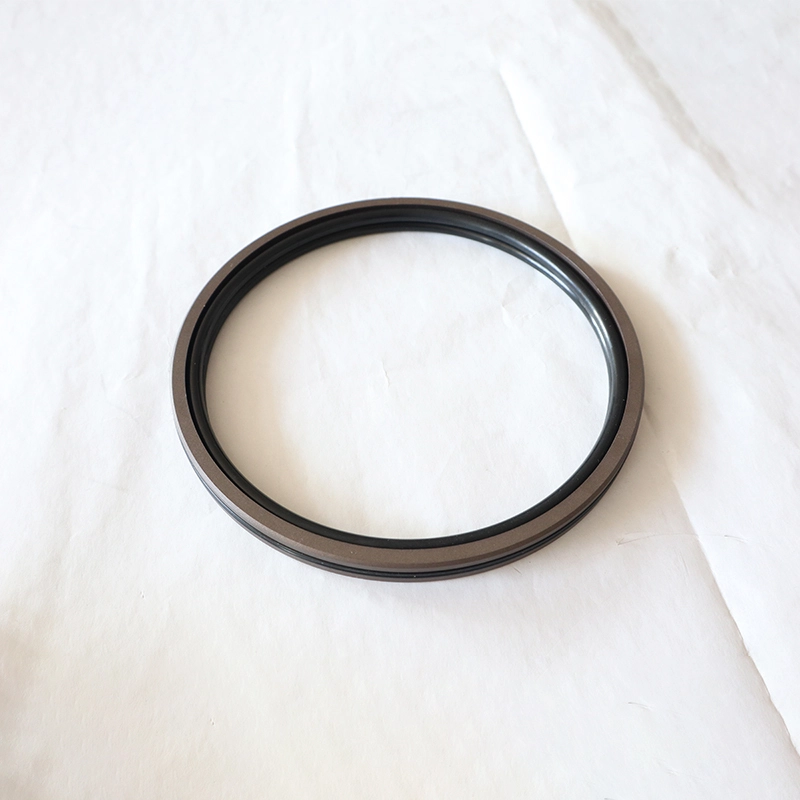

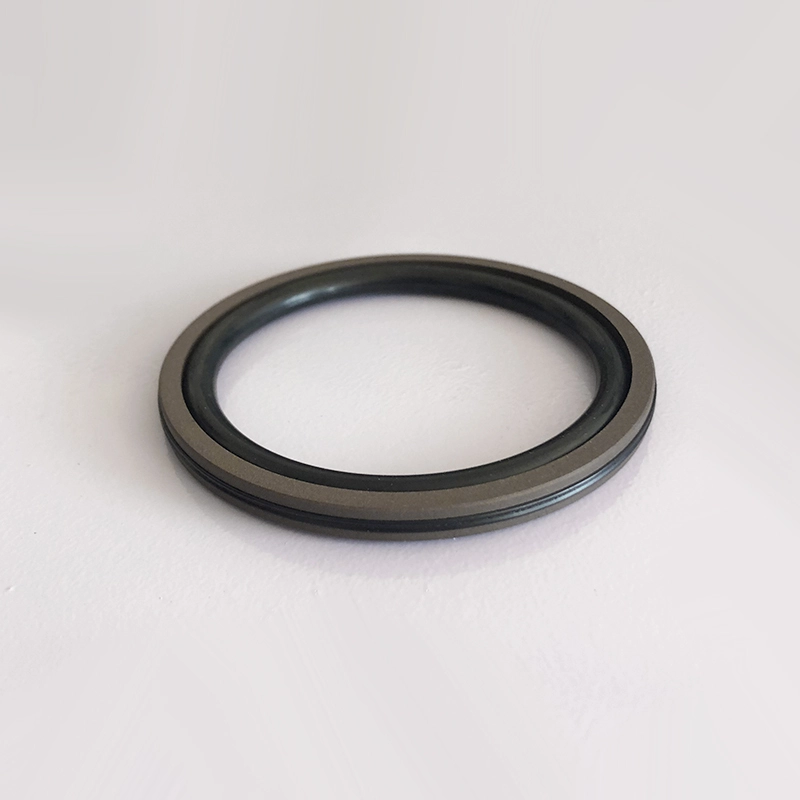

Aq
Aqf
RCKR
RPW

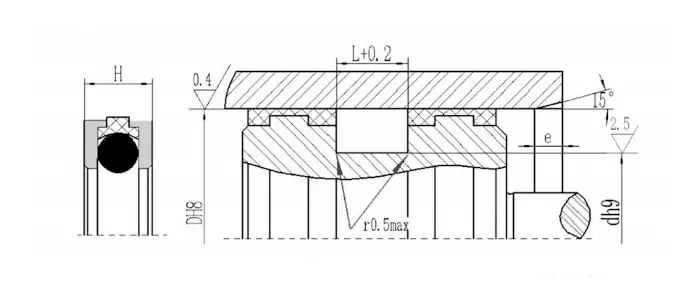

TDA
Дължина на фаска
| Диапазон на диаметъра на цилиндъра | Дължина на скоча E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TdМа
GGDA
Rcup
Пример за поръчка: Модел на поръчка RCUP D63 × 48 × 10 Цилиндровия диаметър × диаметър на канала × височина на уплътнението

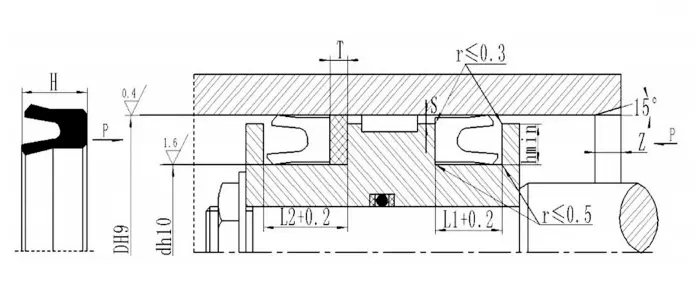

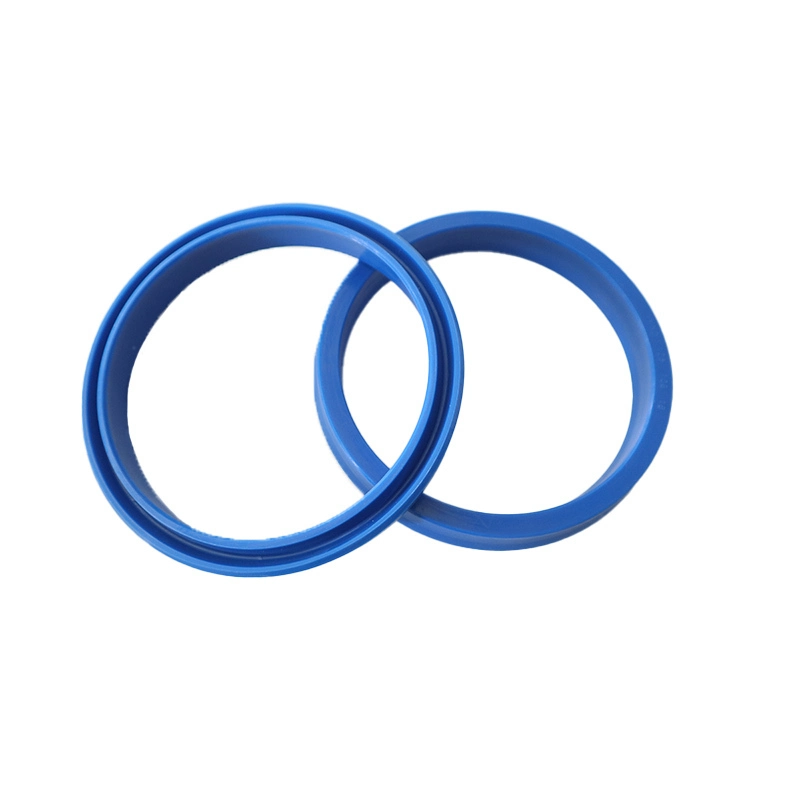

Yxd

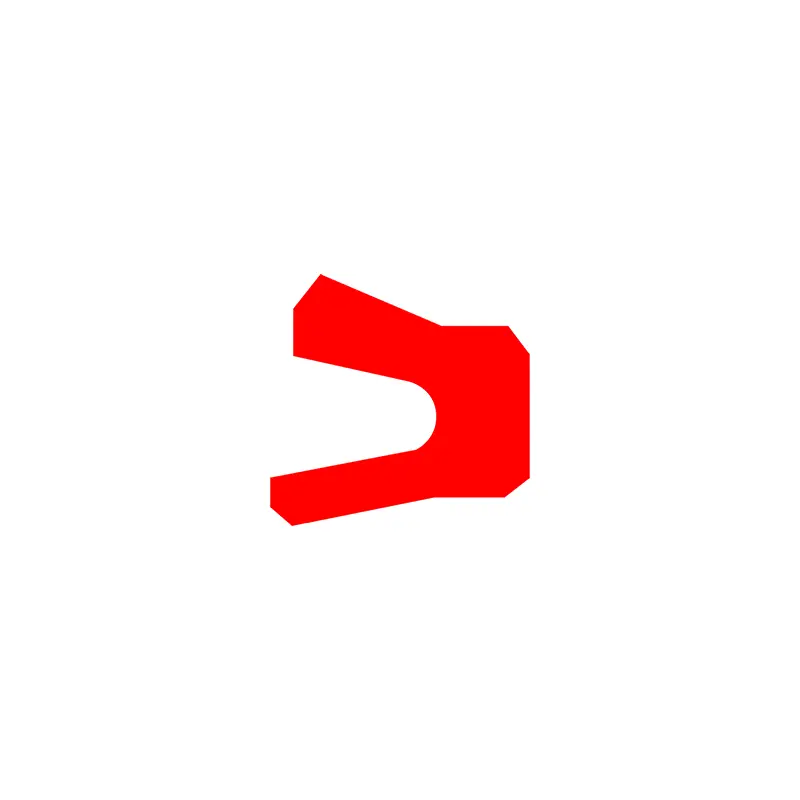

Модел на поръчка YXD63 × 51 × 14-R01 Диаметър на цилиндъра × диаметър на канала × Код на височина на уплътнението

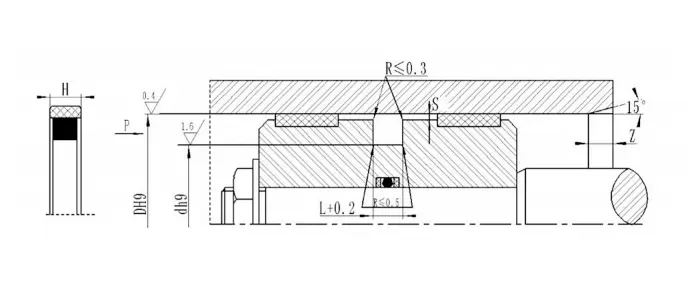

Спецификации:

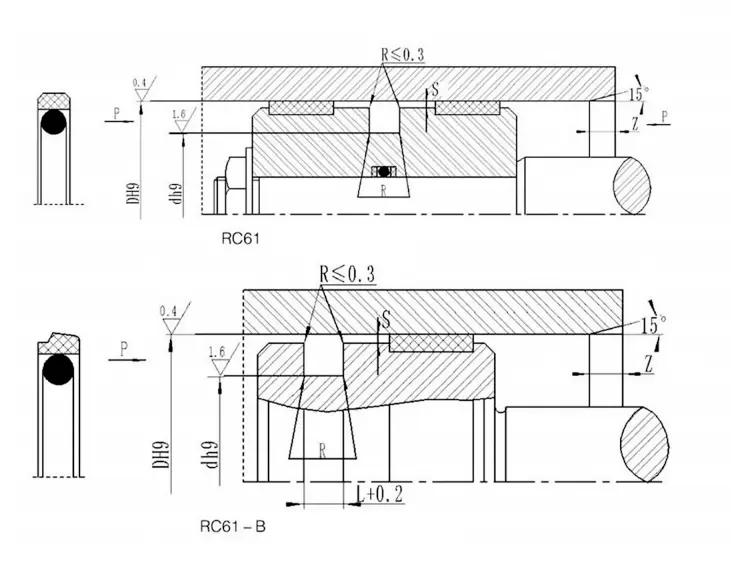

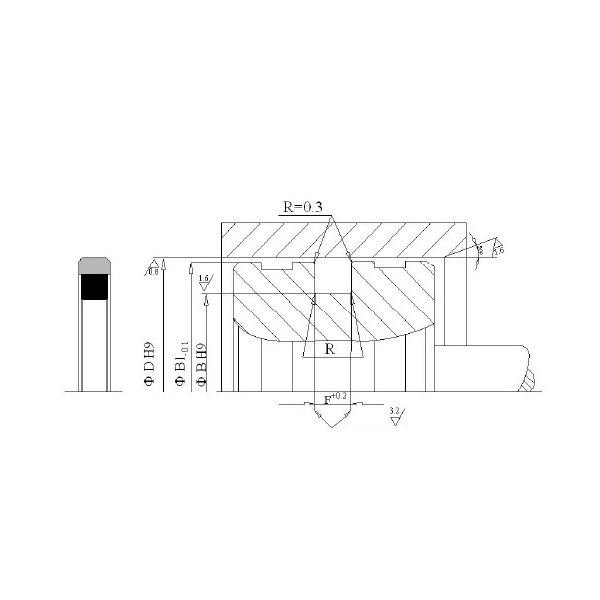

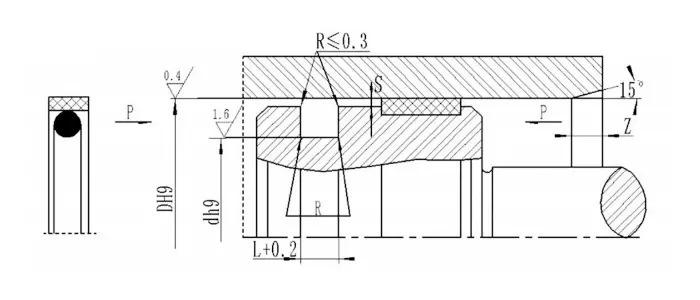

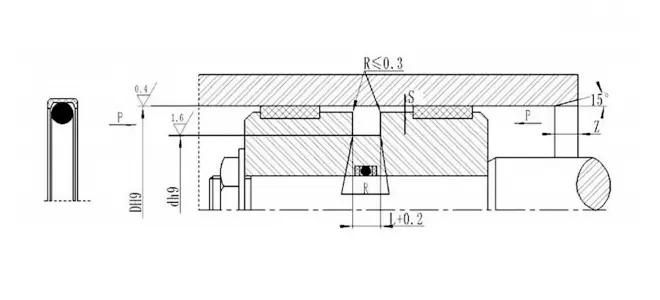

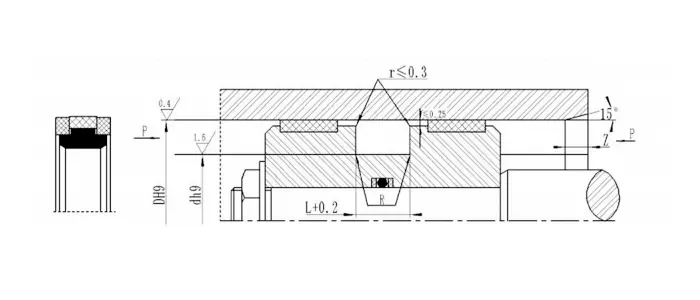

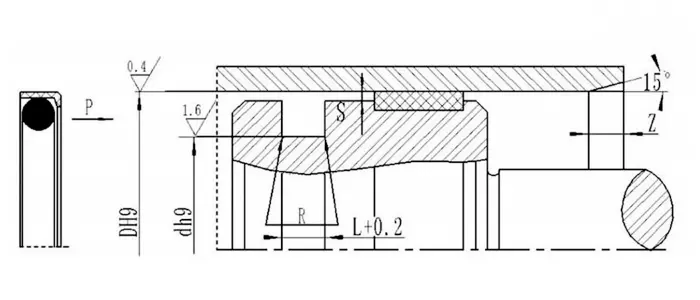

RC61| Обхват на блендата D H9 |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Радиален клирънс smax | Заоблени ъгли Rmax |
Chamfer ZМин |
Диаметър на проводника на пръстен | |||
| Стандартен тип | Лек товар | Тежък товар | 0 ~ 20MPA | 20 ~ 40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-244.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Забележка: 1. За диаметър на отвора ≤30 мм се препоръчва да се използва отворен жлеб. | |||||||||
| 2. За налягане> 40MPa, кореновата площ на уплътнението използва S Max H8/F8 FIT толеранс | |||||||||

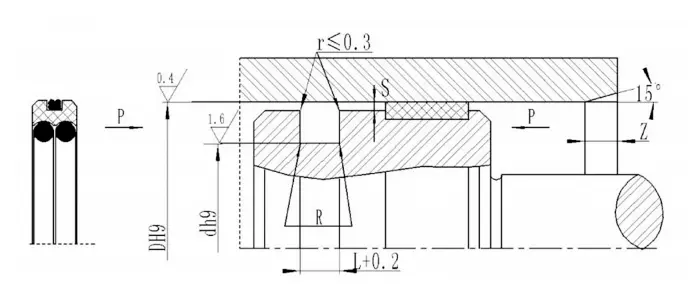

| Обхват на блендата D H9 |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Радиален клирънс smax | Заоблени ъгли Rmax |
Chamfer ZМин |
|
| 0-20MPA | 20 ~ 40MPA | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Забележка: 1. За диаметър на отвора ≤ 30 мм се препоръчва да се използва отворен жлеб. | ||||||
| 2. За налягане> 40MPa, кореновата площ на уплътнението използва S Max H8/F8 Fit Tollance. | ||||||

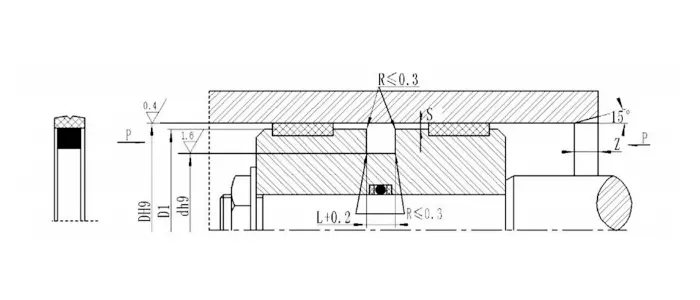

| модел | DH9 | DH9 | L+0.2 | D1 | модел | DH9 | DH9 | L+0.2 | D1 | модел | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Обхват на блендата D H9 |
Диаметър на канала D H9 | Ширина на жлеба L+0.2 |
Радиален клирънс SМаx |
Кръгли ъгли Rmax |
Chamfer ZМин |
Диаметър на проводника на пръстен dO |
|
| Хидравлични | Пневматично и хидравлично ниско триене | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-155.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |

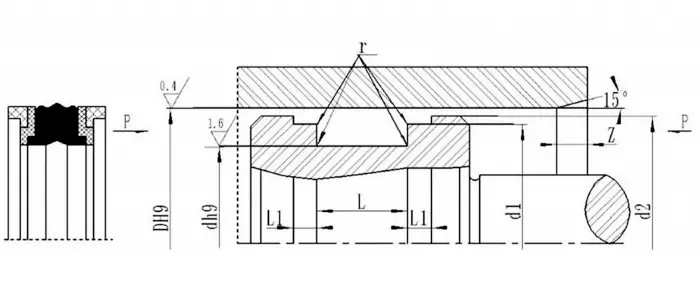

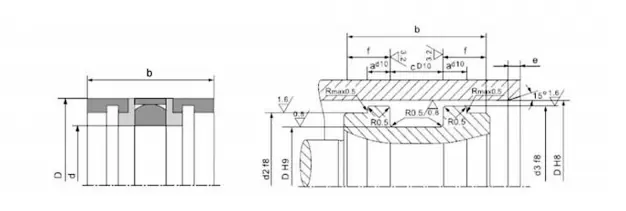

| модел | размер | модел | размер | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Номер на продукта | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| Обхват на блендата D H9 |
Диаметър на жлеба DH9 |
Ширина на жлеба L+0.2 |
Заоблени ъгли Rmax |
Радиален клирънс Smax |
Chamfer ZМин |
Диаметър на проводника на пръстен dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Забележка: За диаметър на цилиндъра ≤30 мм се препоръчва отворен жлеб. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Пример за поръчка: RC66-D*D*L-PTFE3-R01 (Външен диаметър*Вътрешен диаметър*ширина на канала) PTFE3, R01- Код на материала | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Забележка: Размерите не са посочени в тази таблица, моля, свържете се с нас. | ||||||||||||||||||

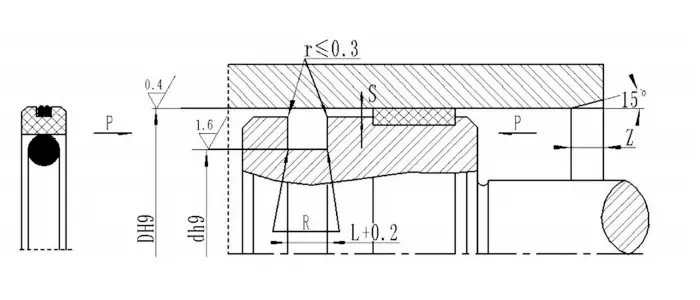

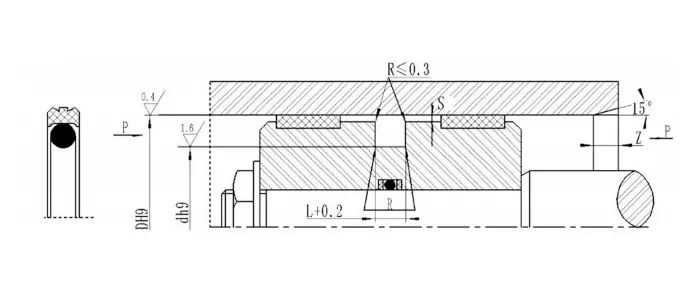

| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Спецификации и размери | ||||||||||
| Диаметър на цилиндъра | Диаметър на дъното | Основен диаметър | Ширина | Ръководство Мин |
|
Диаметър на цилиндъра | Диаметър на дъното | Основен диаметър | Ширина | Ръководство Мин |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Пример за поръчка AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01-Материален код | ||||||||||||||||
| Номер на продукта | D | d | L+0.2 | RМаx |
|
Номер на продукта | D | d | L+0.2 | RМаx |
|
Номер на продукта | D | d | L+0.2 | RМаx |
| Aq0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | Aq1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | Aq0800 | 80 | 59 | 8.1 | 1.6 | Aq1600 | 160 | 139 | 8.1 | 1.6 | ||
| Aq0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | Aq1700 | 170 | 149 | 8.1 | 1.6 | ||
| Aq0220 | 22 | 11 | 4.2 | 0.8 | Aq0850 | 85 | 64 | 8.1 | 1.6 | Aq1800 | 180 | 159 | 8.1 | 1.6 | ||
| Aq0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | Aq1900 | 190 | 169 | 8.1 | 1.6 | ||
| Aq0280 | 28 | 17 | 4.2 | 0.8 | Aq0900 | 90 | 69 | 8.1 | 1.6 | Aq2000 | 200 | 179 | 8.1 | 1.6 | ||
| Aq0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | Aq2100 | 210 | 189 | 8.1 | 1.6 | ||
| Aq0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| Aq0350 | 35 | 24 | 4.2 | 0.8 | Aq1000l | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| Aq0400 | 40 | 29 | 4.2 | 0.8 | Aq1000 | 100 | 79 | 8.1 | 1.6 | Aq2400 | 240 | 219 | 8.1 | 1.6 | ||
| Пример за поръчка AQF0800 80 × 67 × 8.3 (D × D × L) PTFE3-R01 Код на материала | ||||||||||||||||
| Номер на продукта |
D H9 |
d H9 |
L+0.2 | RМаx |
|
Номер на продукта |
D H9 |
d H9 |
L+0.2 | RМаx |
|
Номер на продукта |
D H9 |
d H9 |
L+0.2 | RМаx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||

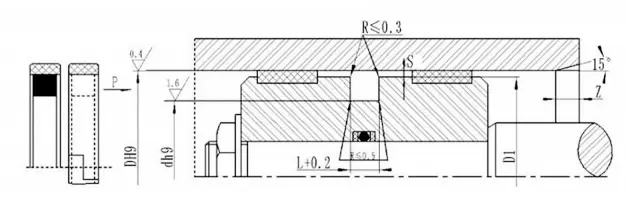

| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Обхват на блендата D H9 |
Диаметър на жлеба D H9 |
Ширина на жлеба L+0.2 |
Радиален клирънс smax | Заоблени ъгли Rmax |
Chamfer Z |
Диаметър на проводника на пръстен | |||
| Стандартен тип RPW |
Лек товар RPW-Q |
Тежък товар RPW-Z |
0 ~ 20MPA | 20-40MPA | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-244.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Забележка: 1. За диаметър на отвора ≤ 30 мм се препоръчва да се използва отворен жлеб. | |||||||||
| 2. За налягане> 40MPa, кореновата площ на уплътнението използва толеранс на прилягане на H8/F8. | |||||||||
|
|
|||||||||||||
| Номер на поръчка | DH8 | DH9 | L+0,2 |
|
Номер на поръчка | DH8 | DH9 | L+0,2 |
|
Номер на поръчка | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Забележка: Ако необходимите спецификации не са в тази таблица, моля, свържете се с нас. | |||||||||||||

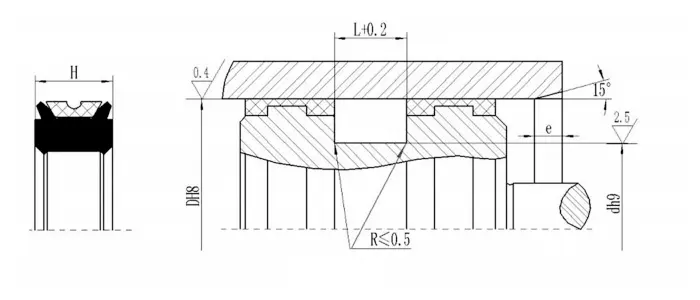

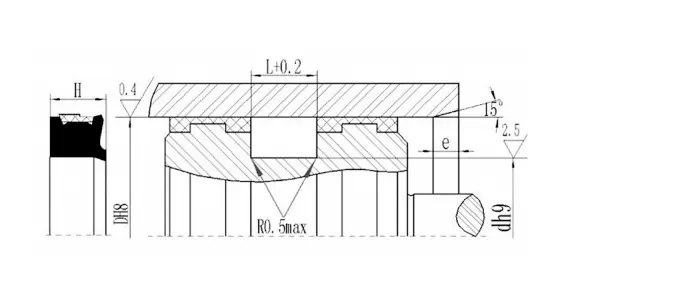

| Размери на инсталацията |
|
|
|
|
|
|
|
|
|
|
|
Дължина на фаска | |||||
| Диаметър на цилиндъра | Диаметър на дъното на канала | Ширина на слота L+0,2 | Височина на уплътнението З |
|
|
Диапазон на диаметъра на цилиндъра | Дължина на фаска E≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Номер на поръчка | DH8 | DH9 | L+0.2 |
|
Номер на поръчка | DH8 | DH9 | L+0.2 |
|
Номер на поръчка | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Забележка: Необходимите спецификации не са в тази таблица, но могат да бъдат произведени и. Моля, свържете се с нас. | |||||||||||||||||

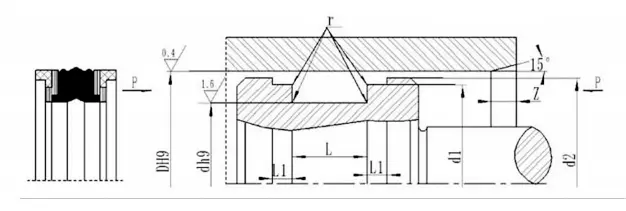

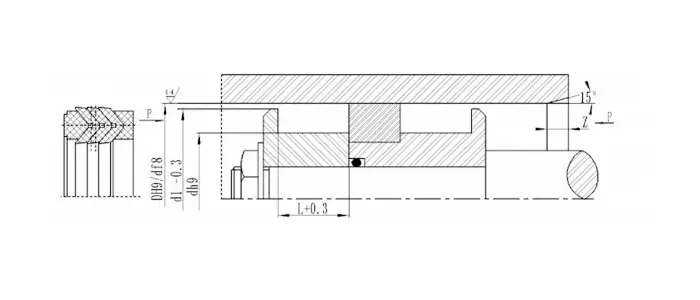

| Размери на инсталацията |
|
|
|
|
|
|
Дължина на фаска | |||||||
|
|
|
|
|
Диапазон на диаметъра на цилиндъра | Дължина на фаска E≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Диаметър на цилиндъра DH8 | Диаметър на дъното на канала DH9 | Ширина на слота L+0.2 | Височина на уплътнението З |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Номер на поръчка | D H8 | D H9 | L+0.2 |
|
Номер на поръчка | D H8 | D H9 | L+0.2 |
|
Номер на поръчка | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Забележка: Необходимите спецификации не са в тази таблица, но могат да бъдат произведени и. Моля, свържете се с нас. Максималният наличен продукт е 1600 мм. | ||||||||||||||
| Екструзионна пропаст |
|
|
|
|
|
|
|
|
|
|
|
||
| MPA налягане | Екструзионна пропаст |
|
|
|
|||||||||
| Диаметър на цилиндъра d≤60mm | Диаметър на цилиндъра d> 60 мм |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Размерна диаграма | |||||||||||||
| Номер на продукта | D | d | H | L | D1 |
|
Номер на продукта | D | d | H | L | D1 | |
| Rcup30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | Rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | Rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | Rcup50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Номер на продукта | D | d | H | L1 | L2 | T |
|
Номер на продукта | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Адрес
№1 Ruichen Road, Dongliuting Industrial Park, област Chengyang, град Qingdao, провинция Шандонг, Китай
Тел
Електронна поща
