Хидравлично уплътнение на водещия елемент, подобно на другите ни продукти за хидравлично уплътнение, има специфични модели на подразделение. Ruichen Seals винаги е поддържал разработването на продукти и контрола на качеството. Всеки модел има различни характеристики на проектиране и производство и има свои по -целеви условия и приложения на труд.

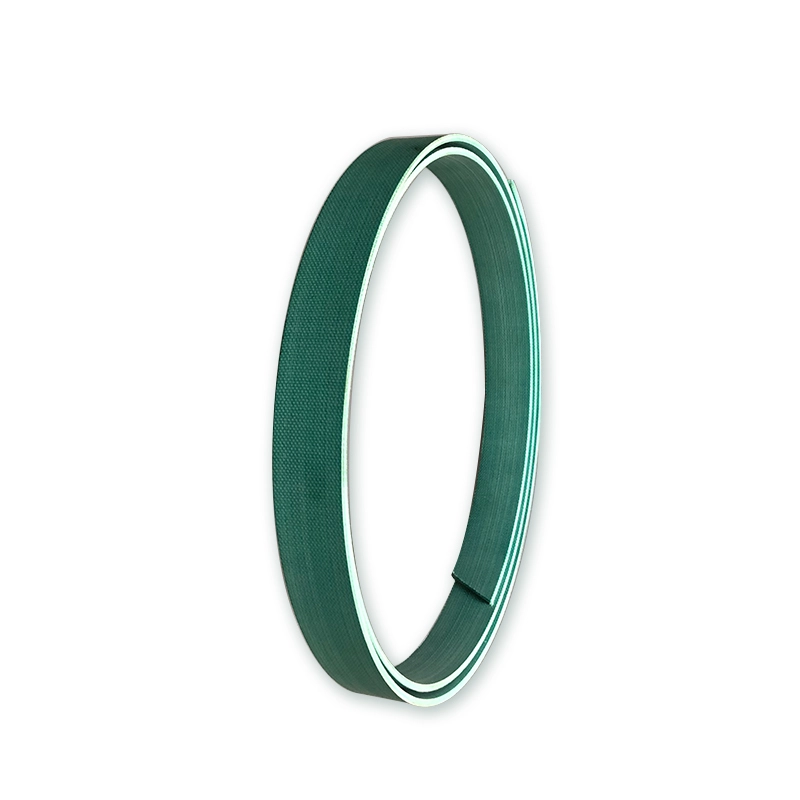

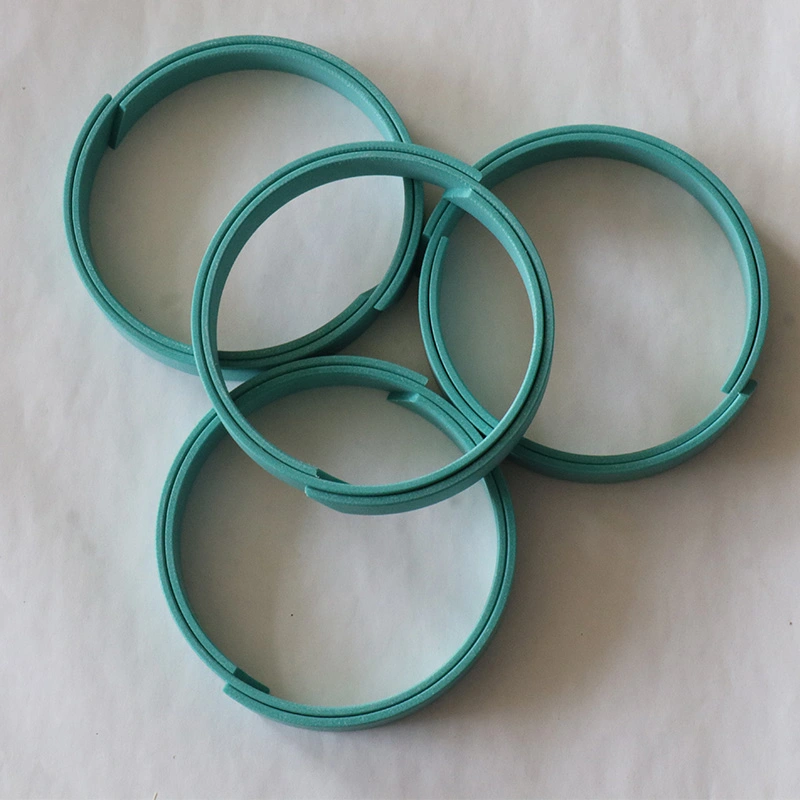

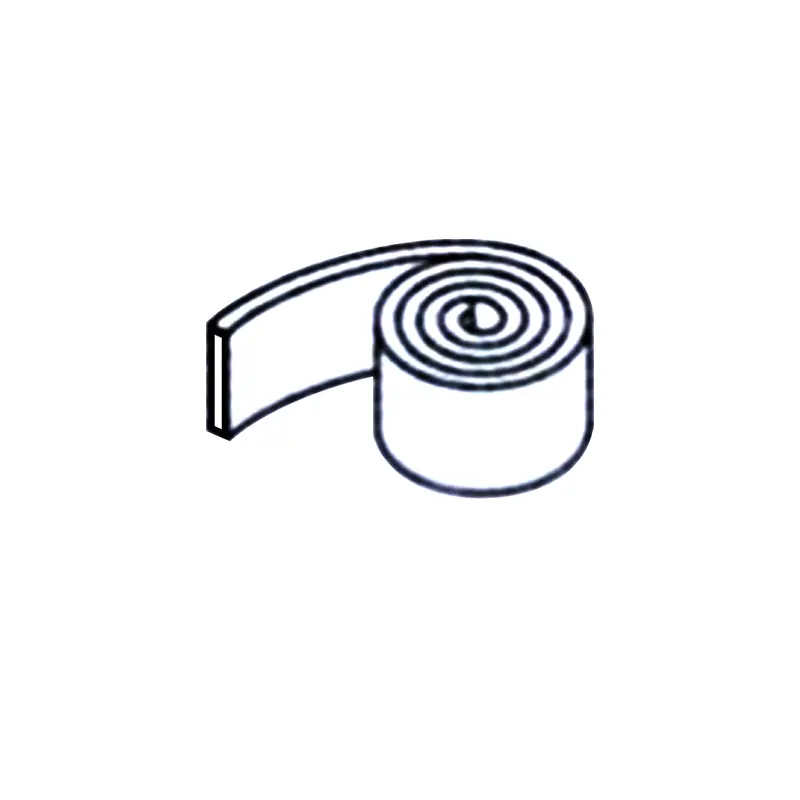

Ръководният колан на RC1081 подсилен политетраетилен има характеристиките на високото натоварване, ниското износване, ниското триене и без пълзянето поради добавянето на бронзов прах и други материали към PTFE материал. RC1082 Платно подсилен фенолен ремък има по-висок радиален товарен капацитет в сравнение с PTFE водачният колан поради използването на фенолен плат, подсилен от плат. И двата водещи колани са предвидени в ролки, които могат да бъдат отрязани от потребителите за лесна инсталация и да се избегнат метален контакт на плъзгащата се повърхност.
Поддържащият пръстен е важен основен компонент на хидравличния цилиндър. За да се адаптира към развитието на плъзгащи се пръстени, комбинирани уплътнения и меки лагерни конструкции в света, нашата компания успешно е разработила фенолни пръстени (колани), подсилени със закрепване на плат. Години на действителна употреба показват, че този продукт е достигнал или надвишил нивото на качество на подобни чужди продукти и е бил широко похвален от потребителите. Таблицата за изпълнение на поддръжката на пръстените (коланите), произведена от нашата компания, може да се използва като ориентир. Буталото и буталната пръчка на реципрочния хидравличен цилиндър играят поддържаща и ръководна роля.

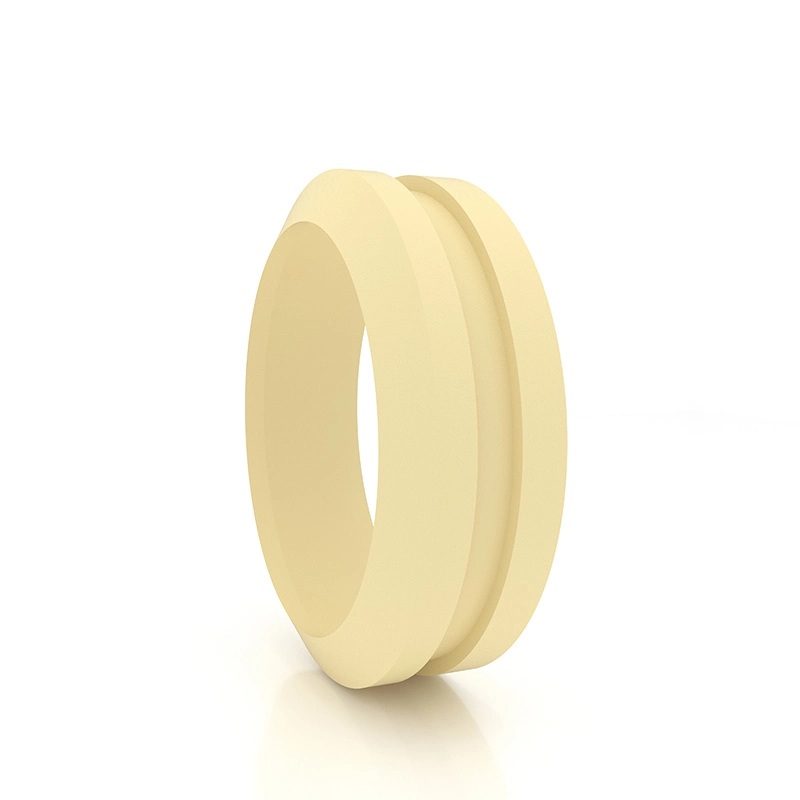

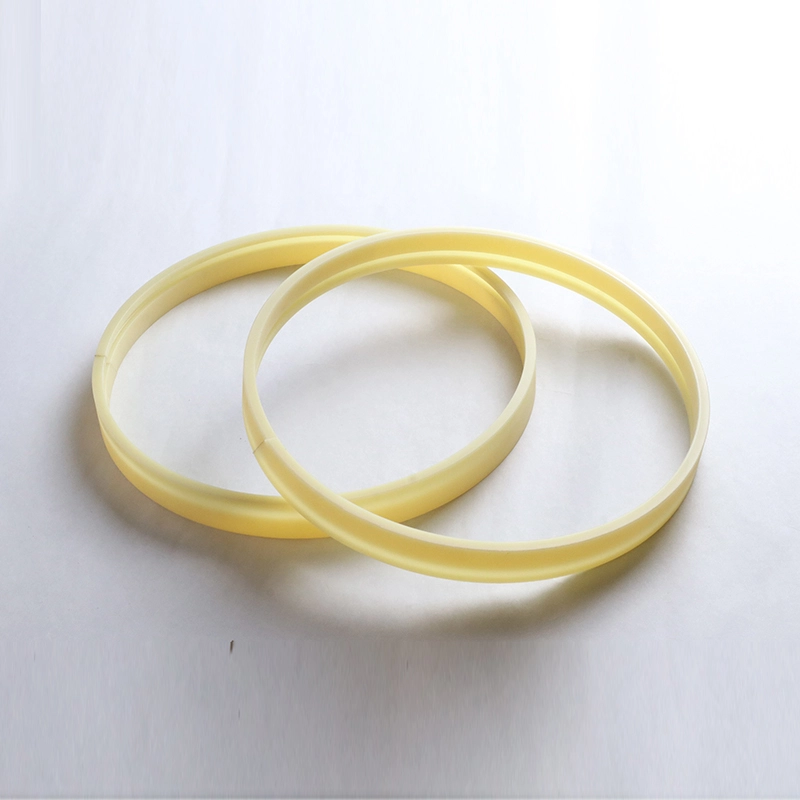

RCS неметален пръстен за водач за бутален пръч RCT неметален пръстен за бутало за бутало
За буталото или буталото, работещо в хидравличния цилиндър, износният пръстен има прецизен ръководен ефект и може да абсорбира радиални сили. В същото време износният пръстен може да предотврати метален контакт на плъзгащи се части в хидравличния цилиндър. В сравнение с пръстените за износване на метали, неметалните пръстени за износване имат много предимства. Сред тях се предлагат платни фенолни и PTFE направлявани пръстени за рязане на място и готови за употреба типове.
1. Добра устойчивост на износване
2. Избягвайте контакт с метал
3. Може да потисне механичната вибрация
4. Поради центриращия ефект на износния пръстен е разрешен по -голям радиален хлабина
5. Прост жлеб и лесен за инсталиране
Ниски разходи за поддръжка въз основа на горните предимства, той се използва широко

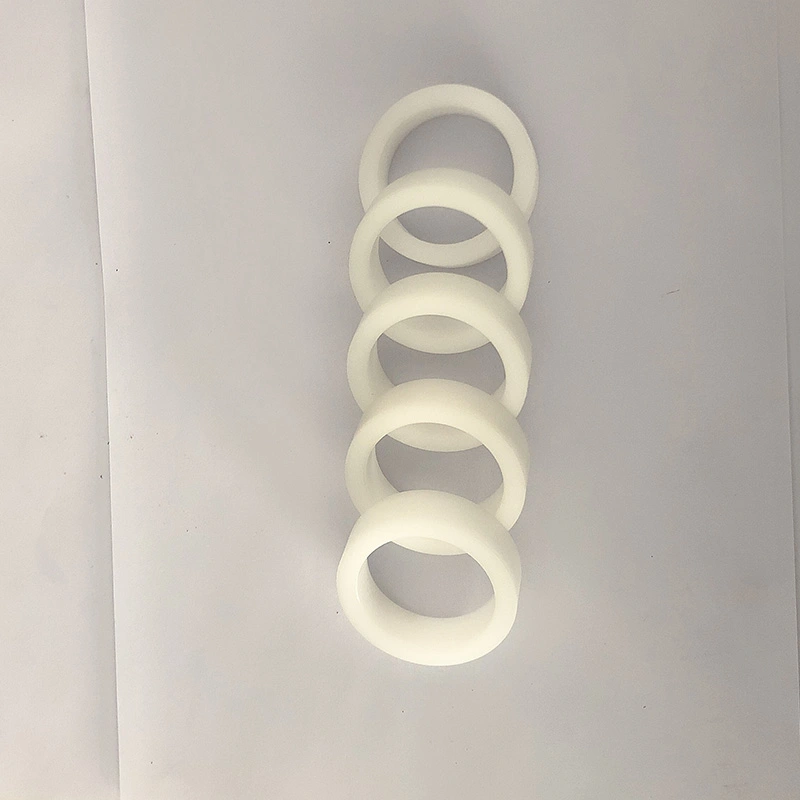

Ръководство за ръкав

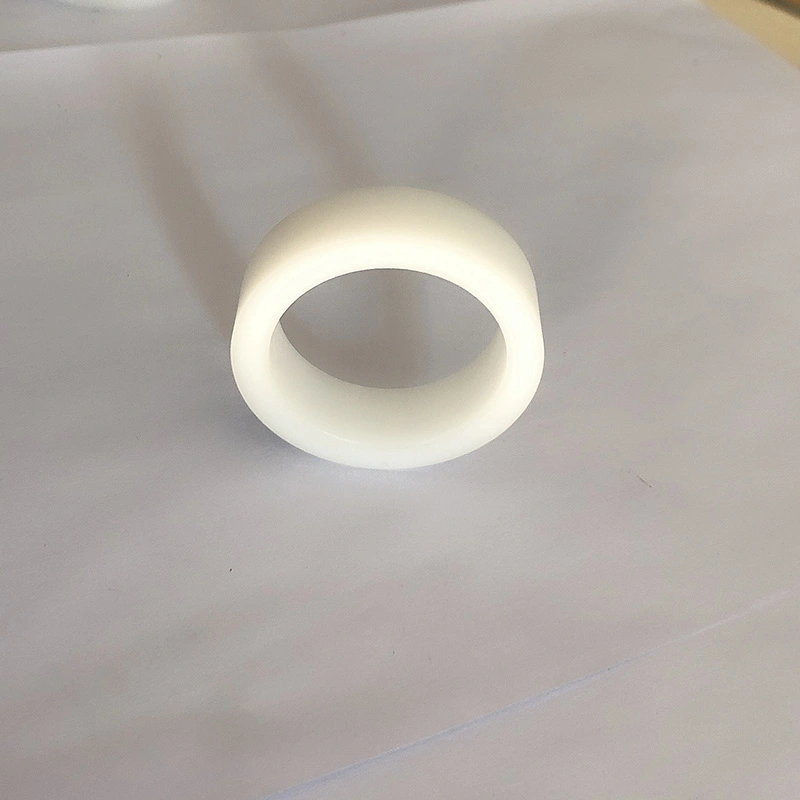

GFAI е водещ ръкав за бутален прът, който поддържа и ръководи буталната пръчка и също има прахоустойчива функция. Ръководство за ръкави GFI и GFA са ръководни ръкави за бутална пръчка, която поддържа и ръководи буталната пръчка.

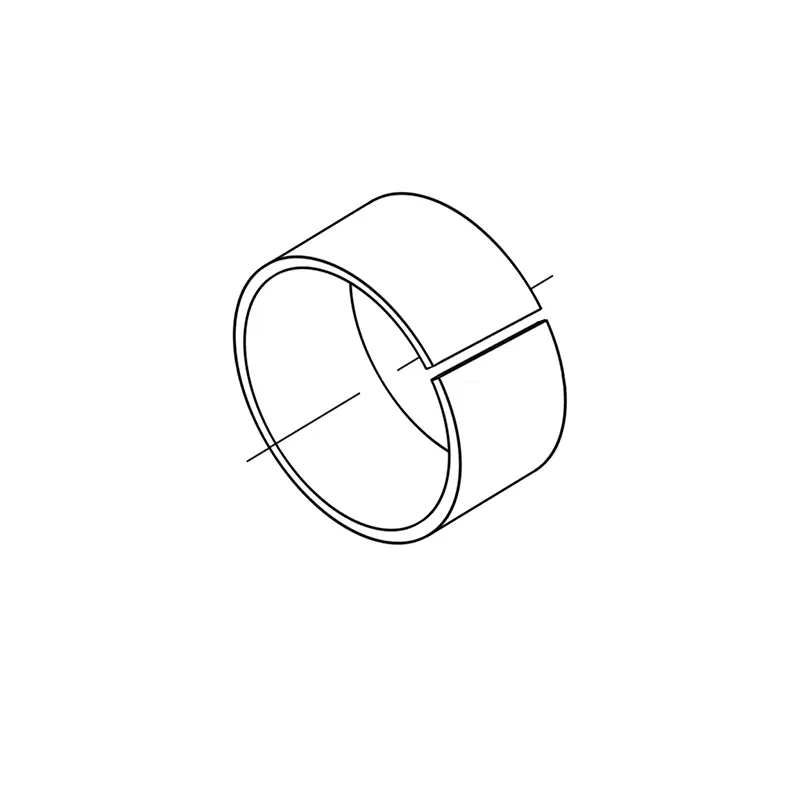

Ръководният пръстен на RCSF-1 е изработен от стоманена плоча като основа, бронзов прах, синхрониран в средата, и смес от политетрафлуоретилен и влакно, навити на повърхността. Характеристики: 1. Сместа от PTFE и влакна е 0,01-0,03 мм, образувайки трансферен филм за защита на двойната повърхност и има самосмазващи свойства; 2. Медният прах слой е 0,2-0,3 мм, с добър капацитет на носене и устойчивост на износване, добра топлопроводимост; 3. Ниско въглеродна стомана, осигуряваща добър капацитет на носене на товари и топлинна проводимост.
Бронзовият пръстен от тип RCFB е изработен от бронз CUSN8 като основен материал и е икономическа втулка с голям капацитет за носене на товари и добра съпротива. Работната повърхност на продукта RCFB090 е покрита с редовни дупки на диамантено масло, а работната повърхност на продукта RCFB092 е покрита с обикновени маслени отвори, които играят ролята на съхранение на масло. По -лесно е да се образува маслен филм в началото на движението, като по този начин се намали първоначалното съпротивление на триене.
Характеристики и приложения на продукта:
Пример за поръчка:

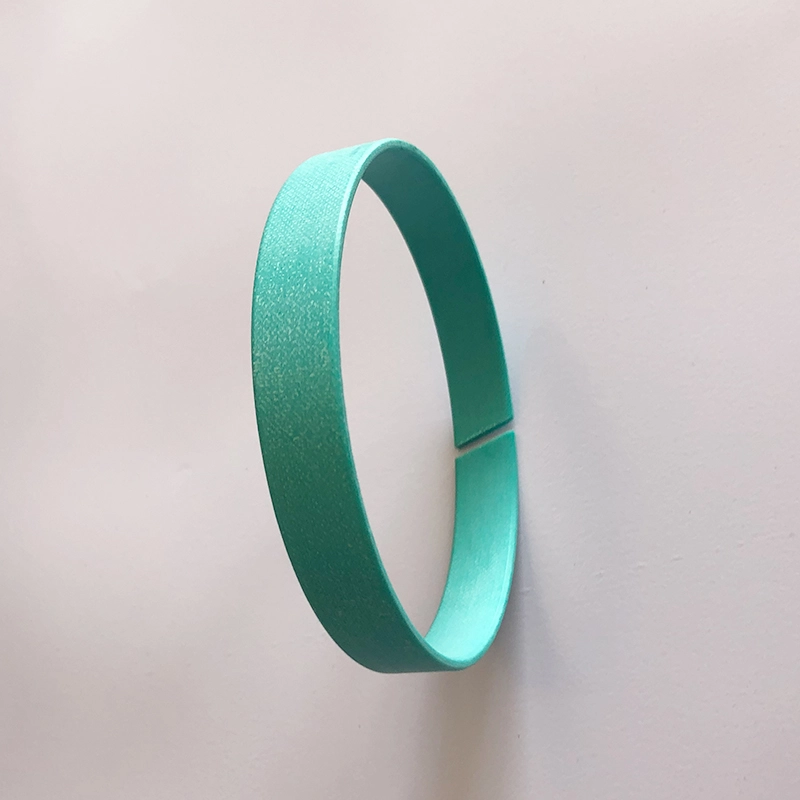

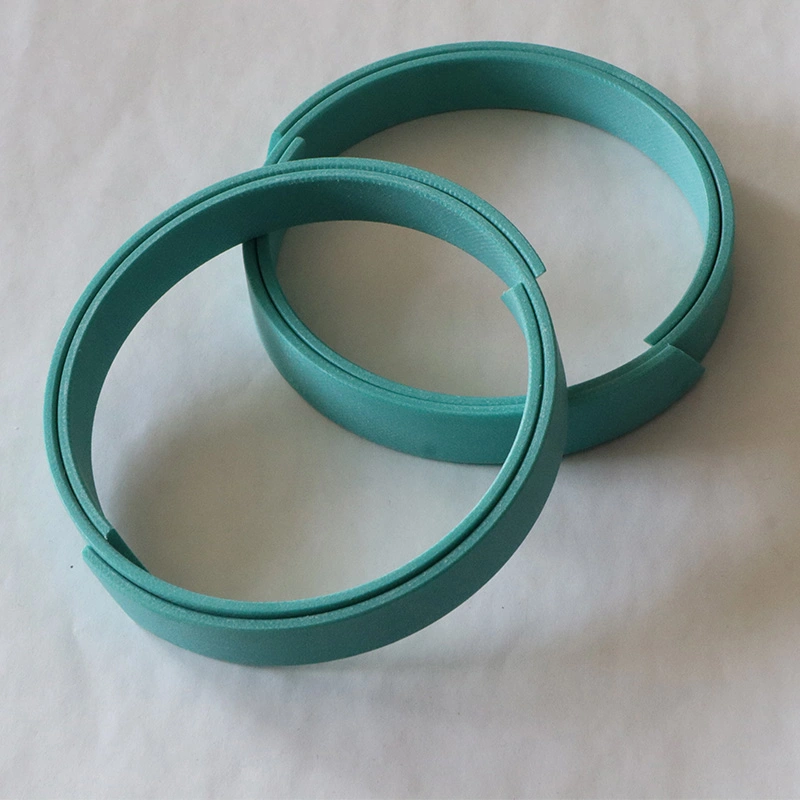

Пример за поръчка на касета на PTFE RC1081—9.7x2.5

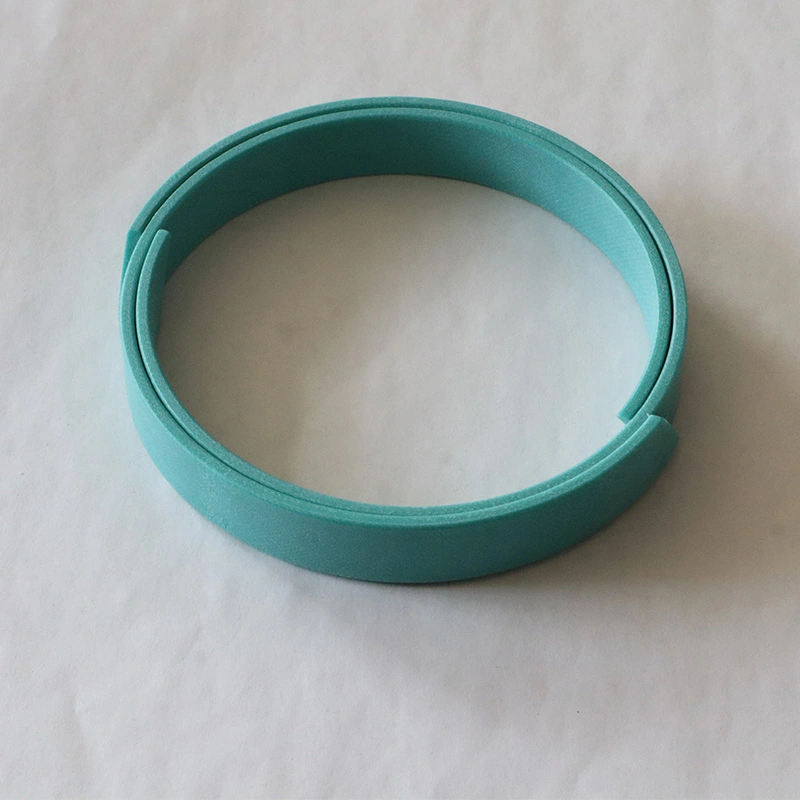

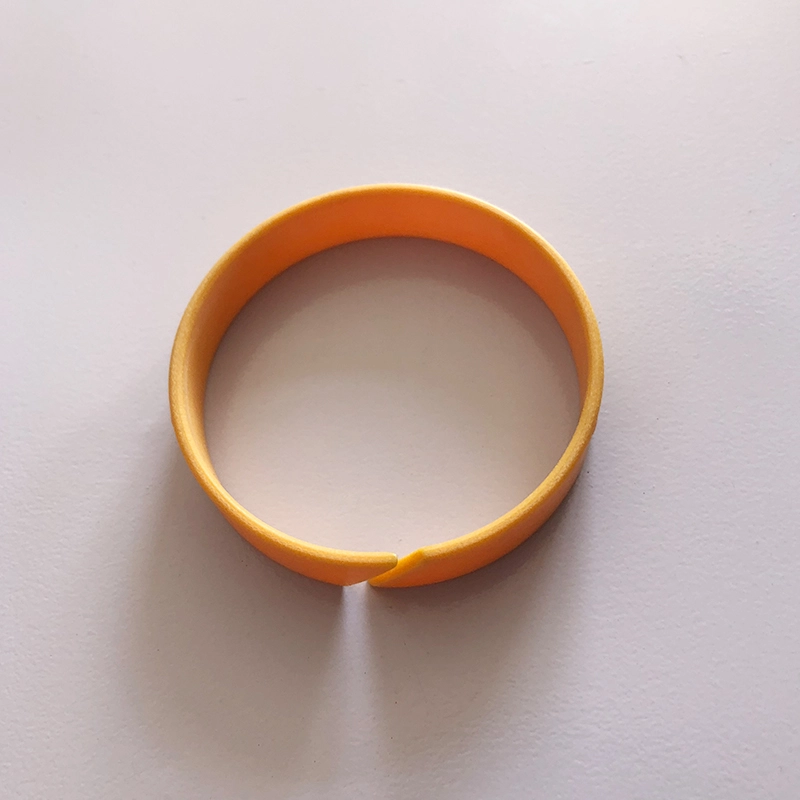

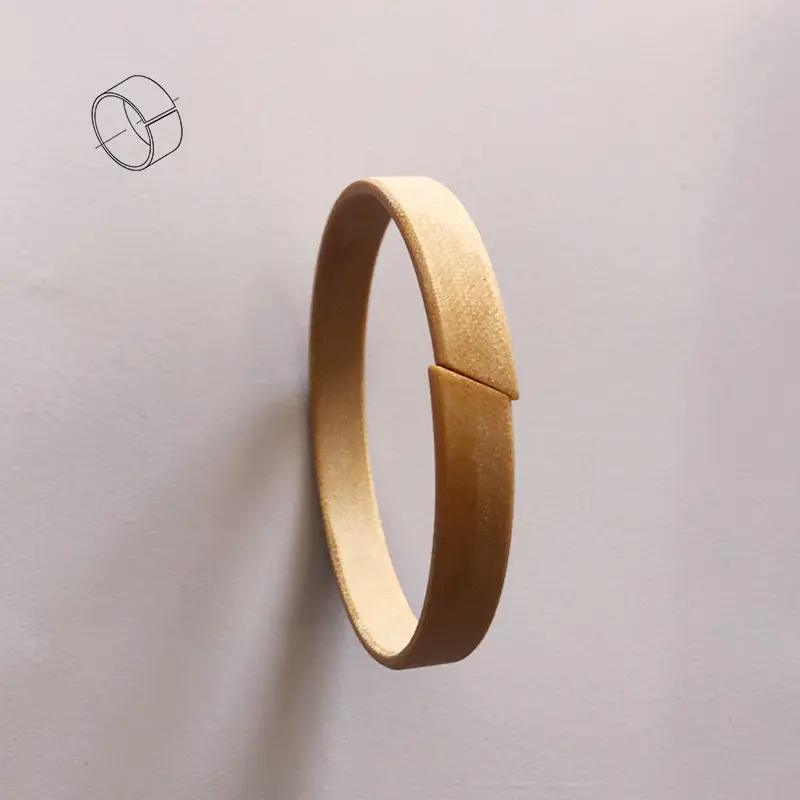

Пример за поръчка на касета с фенолен плат RC1082—9.7x2.5

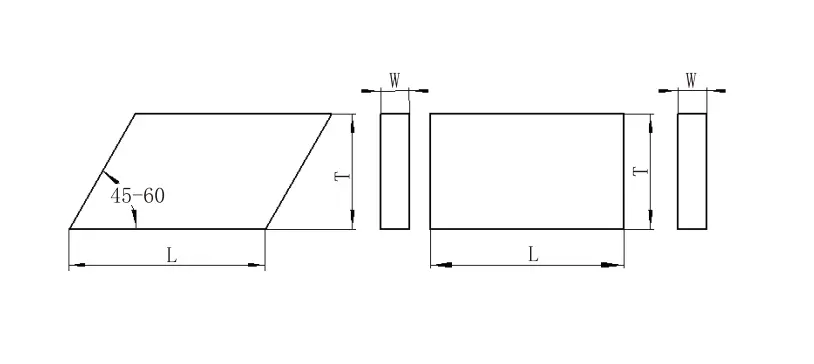

Изчисляване на дължината на рязане
За вал: l = 3.1 (d+w) За дупка: l = 3.1 (d-w)
L --- Дължина на пръстена D --- Диаметър на вала D --- Диаметър на отвора w --- дебелина на пръстена z --- Изрязан просвет

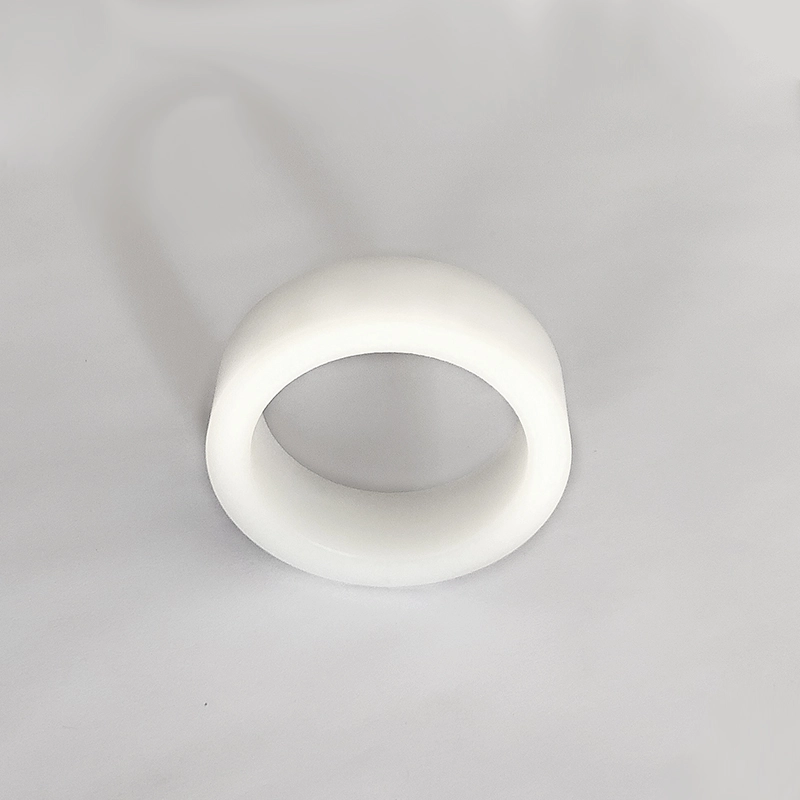

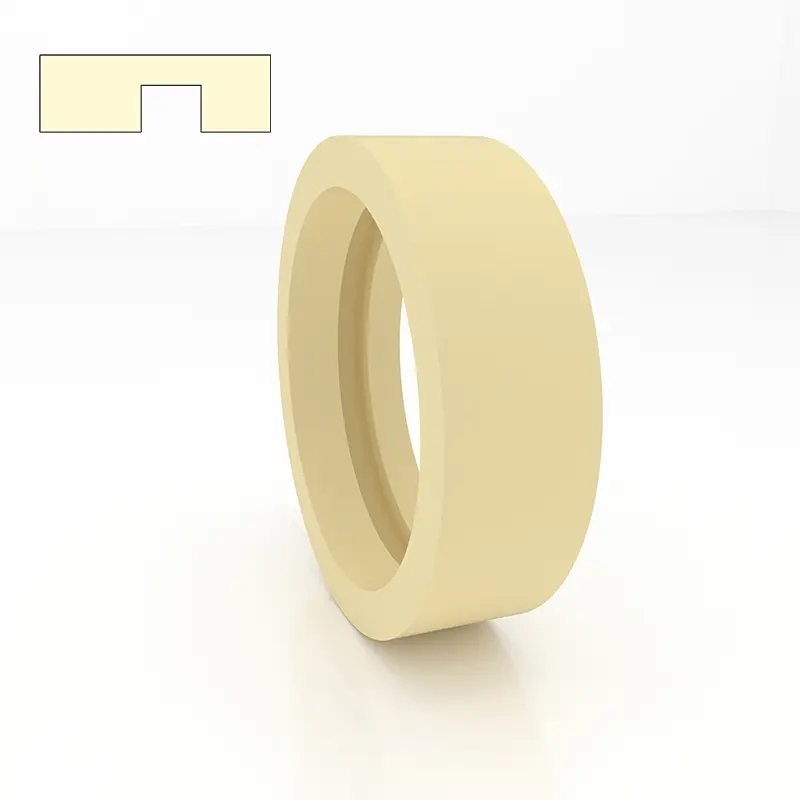

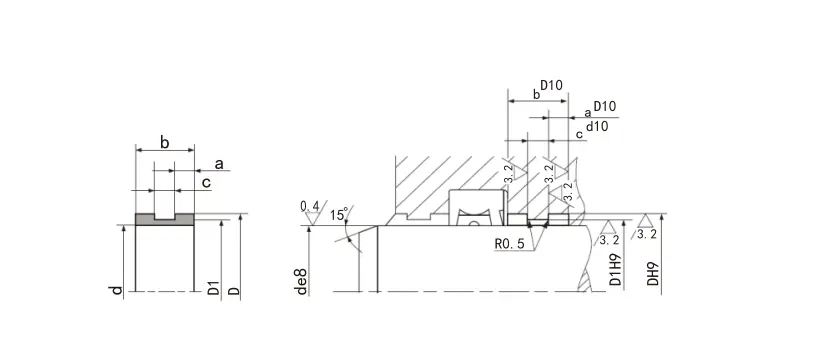

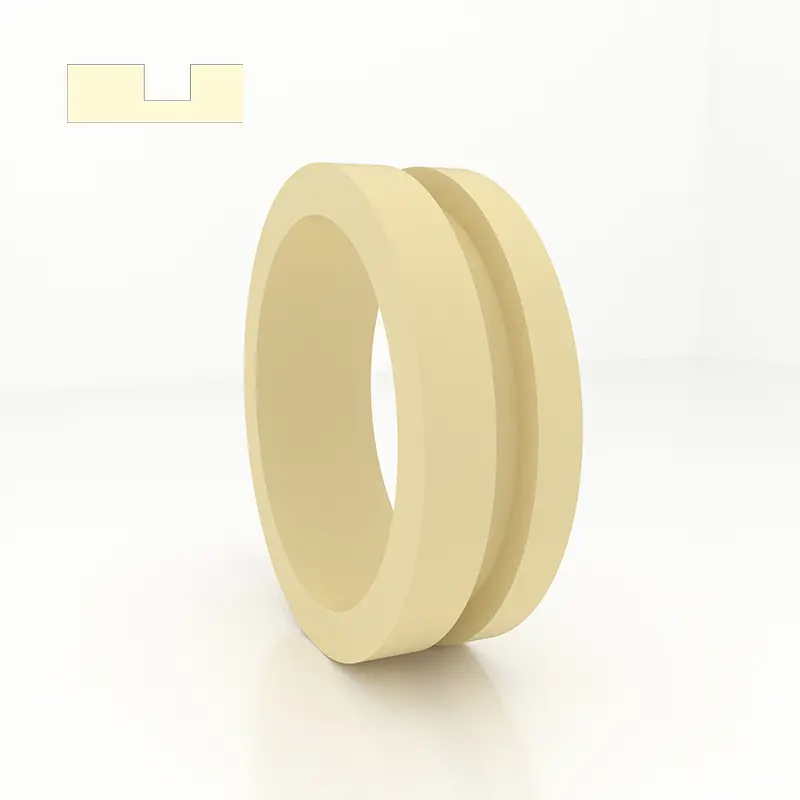

Ръководство за ръкав GFAI
1. Производителност и употреба: Ръководният ръкав GFAI е водещ ръкав за буталния прът, който поддържа и ръководи буталната пръчка и има функция за устойчивост на прах.
2. Материал: Найлон PA, полиоксиметилен POM и Polytetrafluoroethylene PTFE.
3. Условия на труд: Работна температура: -55 ～+225 ° C (PTFE се използва над 120 °).
4. Стандарт за дизайн: Когато проектирате и избирате, вижте серията FAI на компанията FAI.
5. Метод на маркиране и поръчка: Ръководният ръкав GFAI е маркиран с номера на поръчката, пример: GFAI-0600 PTFE

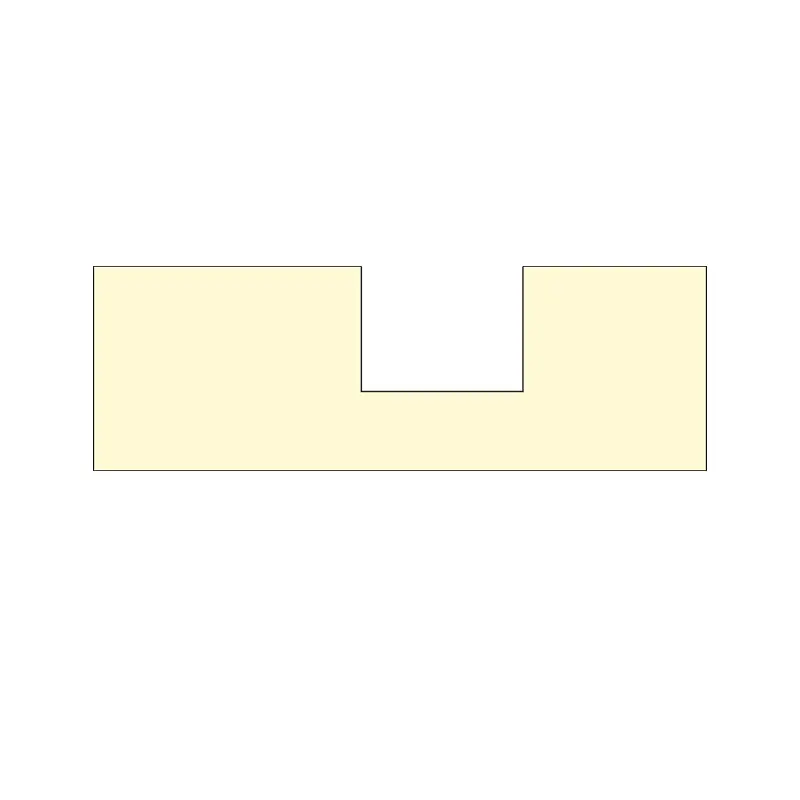

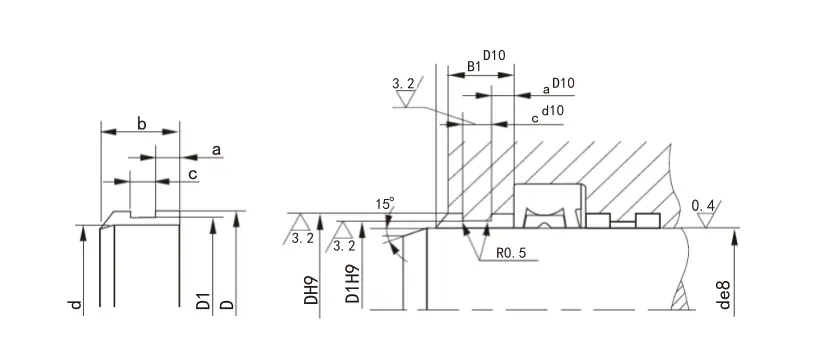

Ръководство GFI GFI
1. Производителност и употреба: Ръководството GFI GFI е водещ ръкав за бутален прът, който поддържа и ръководи буталната пръчка.
2. Материал: Найлон PA, полиоксиметилен POM и Polytetrafluoroethylene PTFE.
3. Условия на труд: Работна температура: -55 ~+255 ° C (PTFE се използва над 120 ° C)
4. Стандарт за дизайн: Когато проектирате и избирате, вижте серията FI на Hunger.
5. Метод за маркиране и поръчка: GFI на водача GFI е маркиран с номер на поръчка, пример: GFI-0360 PA

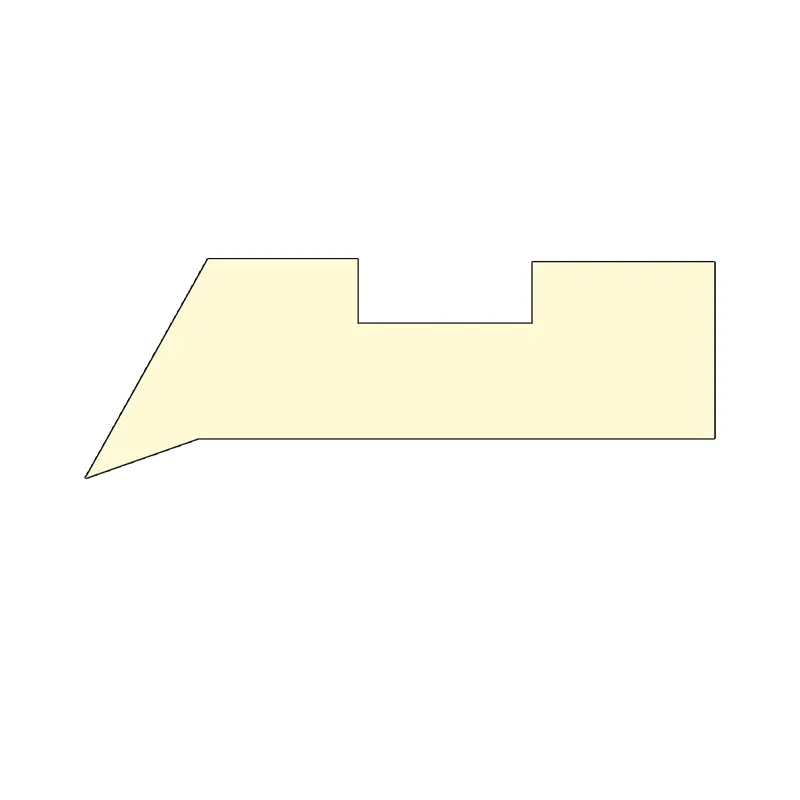

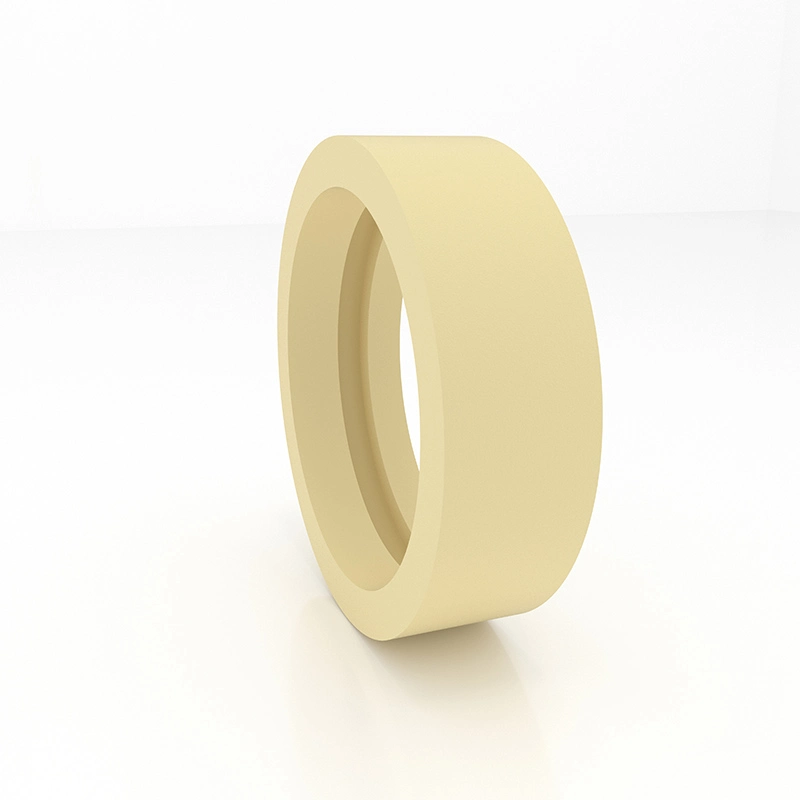

Ръководство за ръкав GFA
1. Производителност и употреба: Ръководството GFA GFA е водещ ръкав за бутало, който поддържа и ръководи буталото.
2. Материал: Найлон PA, полиоксиметилен POM и Polytetrafluoroethylene PTFE.
3. Условия на труд: Работна температура: -55 ~+255 ° C (PTFE се използва над 120c)
4. Стандарт за дизайн: Когато проектирате и избирате, вижте серията FA на Hunger.
5. Метод на маркиране и поръчка: Ръководство GFA е маркиран с номер на поръчка, пример: GFA-0560 PA

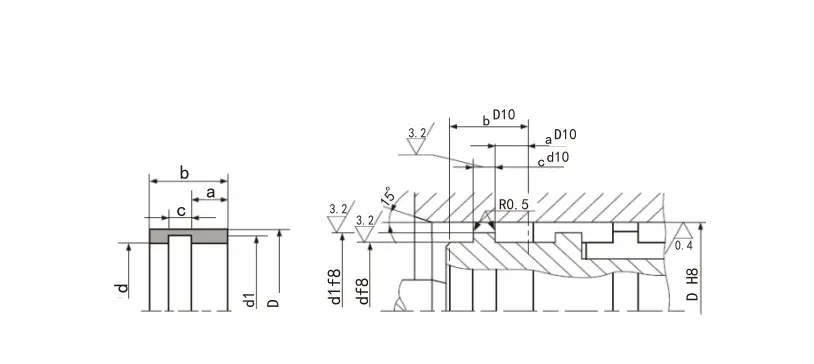

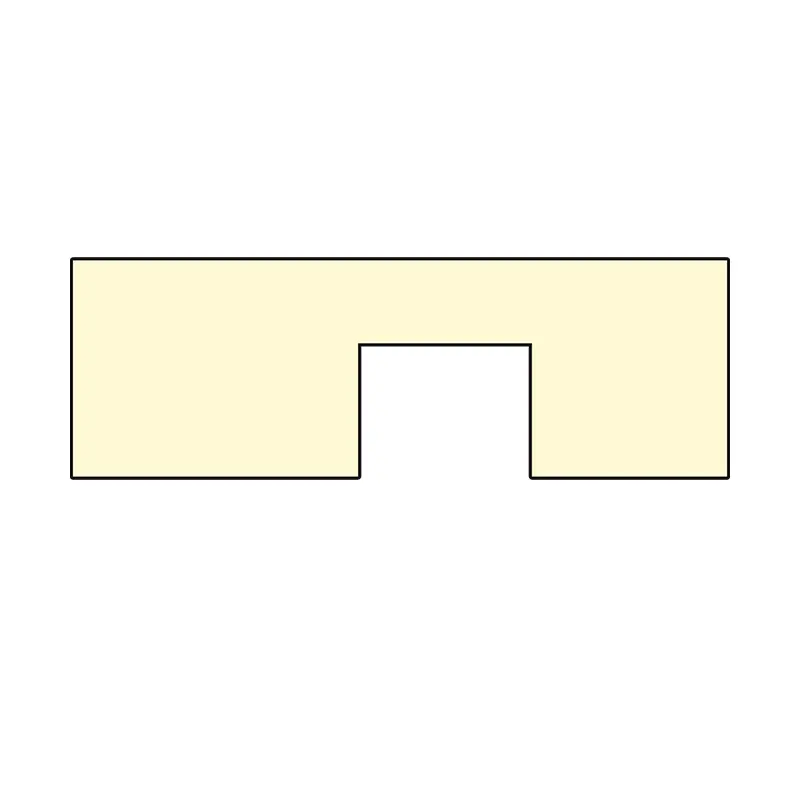

6. Структурно устройство:
Спецификации:
| Модел | Ширина на жлеба H+0.2 |
Дебелина T-0.05 |
Дебелина t T-0.05 |
Дебелина T-0.05 |
Дебелина T-0.05 |
Дебелина T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Забележка: Серията Boldface обикновено се използва серия. Ако необходимият продукт не е в тази таблица, моля, свържете се с нас. | ||||||

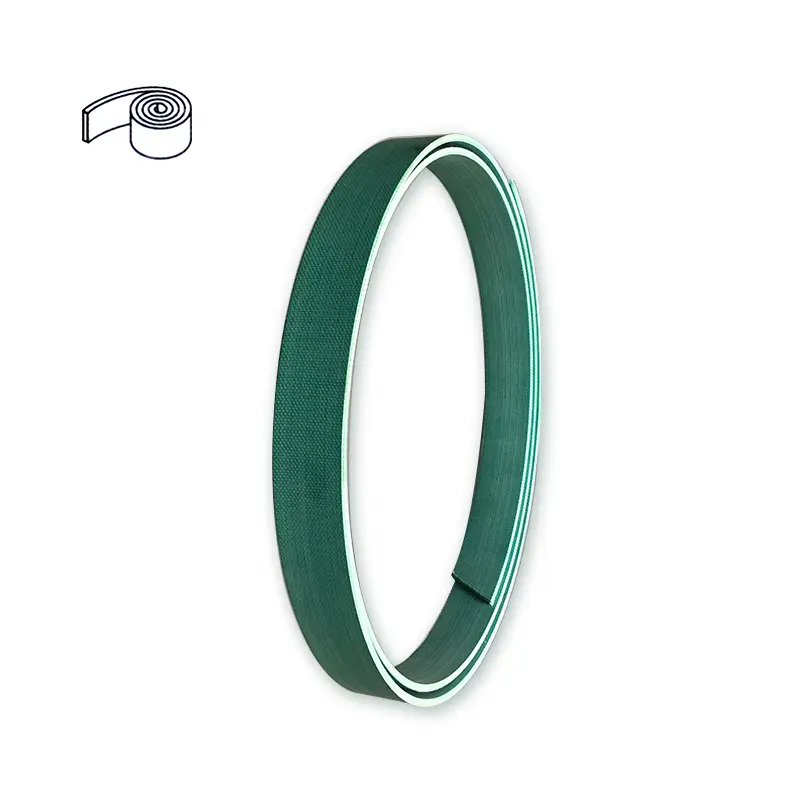

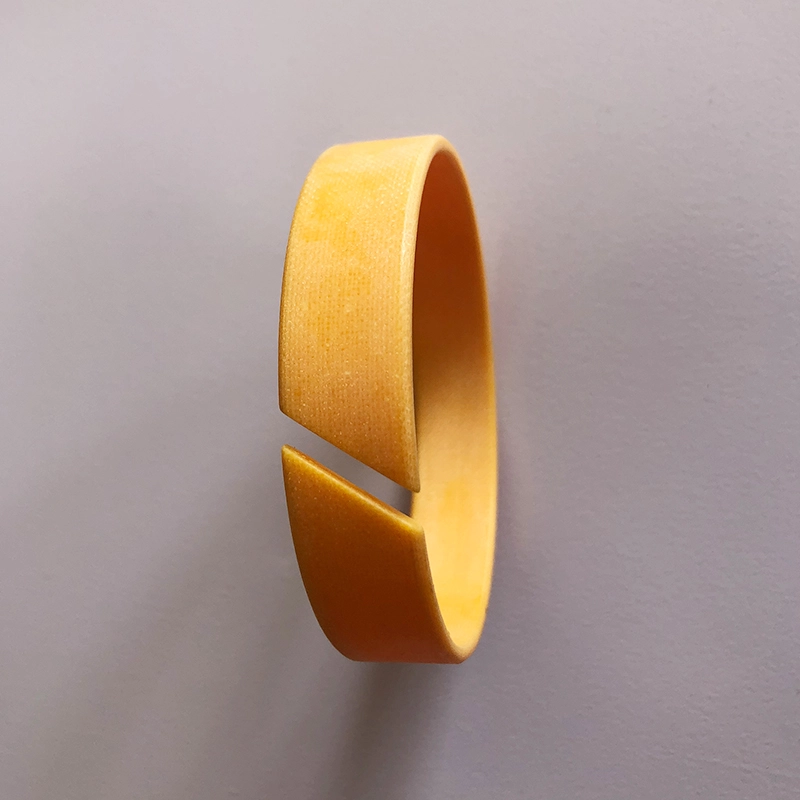

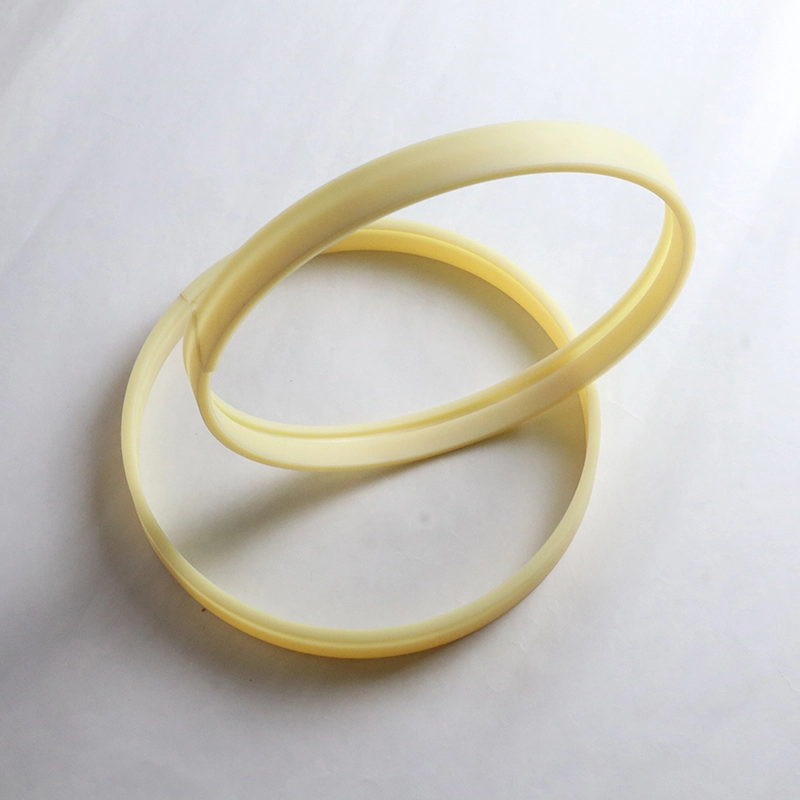

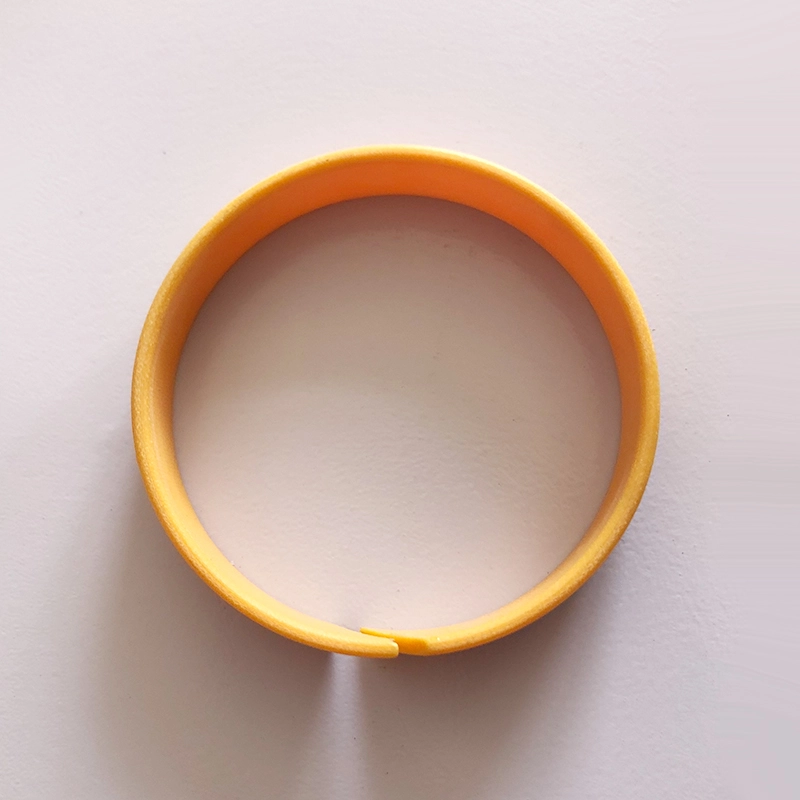

Фенолен пръстен за подсилване на плат (колан)
Поддържащите пръстени са важни основни компоненти на хидравличните цилиндри. За да се адаптира към развитието на плъзгащи се пръстени, комбинирани уплътнения и меки лагерни конструкции в света, нашата компания успешно е разработила фенолни пръстени (колани), подсилени със закрепване на плат. Години на действителна употреба показват, че този продукт е достигнал или надвишил нивото на качество на подобни чужди продукти и е бил широко похвален от потребителите. Таблици от 1 до 4 са таблиците за изпълнение на поддръжката на пръстени (колани), произведени от нашата компания.
| Източник на пробата | Дебелина на поддръжката на пръстена (mm) | Якост на натиск (MPA) | Скорост на смяна на теглото на маслото Хидравлично масло (70 ± 2 ℃*24h） | Разрушаване на силата (MPA) | Междуплащане адхезия (kn/m) |
| Мода+Шамба | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Нашите продукти | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (с графит) | 390 | 0.63 | 36.4 | 2.08 |
| Сорт проба | Нашите продукти | Орхот Може ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (Японски) | POM модифициран Полиоксиметилен | Котка (САЩ) | |
| Измерена стойност | Необходими индикатори | ||||||||
| Якост на натиск (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Сорт проба | Нашите продукти | Орхот Може ① | Duratec900 ① | Turcite47 ② | MT64/5B | Nokwr (Японски) | POM модифициран Полиоксиметилен | Котка (САЩ) | |
| Измерена стойност | Необходими индикатори | ||||||||
| Якост на натиск (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Натоварване на единица контактна дължина W (n/mm) | Контактно реле Hertz (N/MM2) | Коефициент на триене | |||
| Състояние на сухо триене | Състояние на смазване на маслото | ||||
| Нашите продукти | Орхот TLG | Нашите продукти | Орхот TLG | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

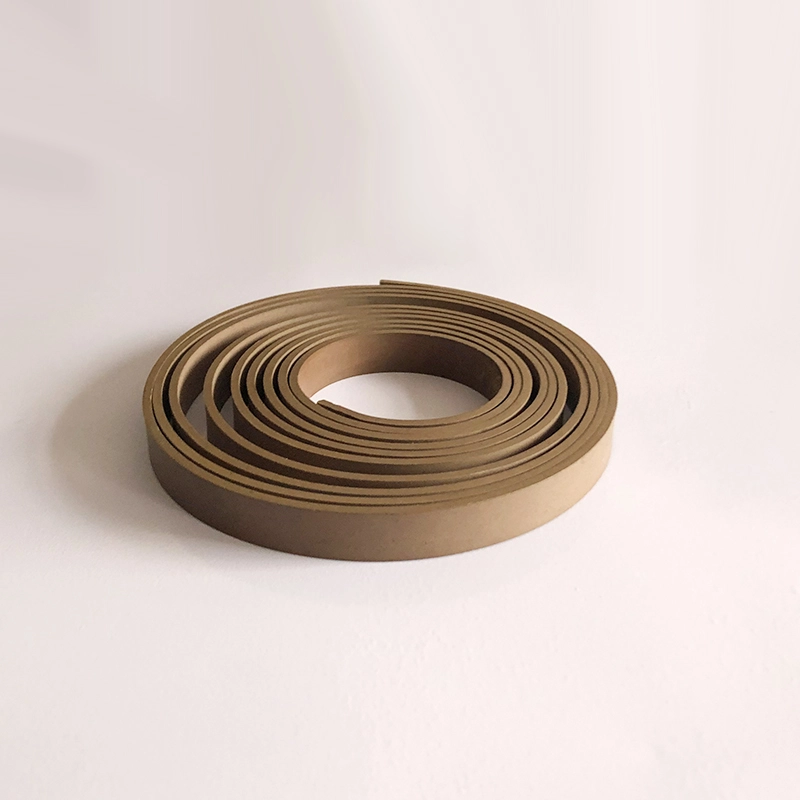

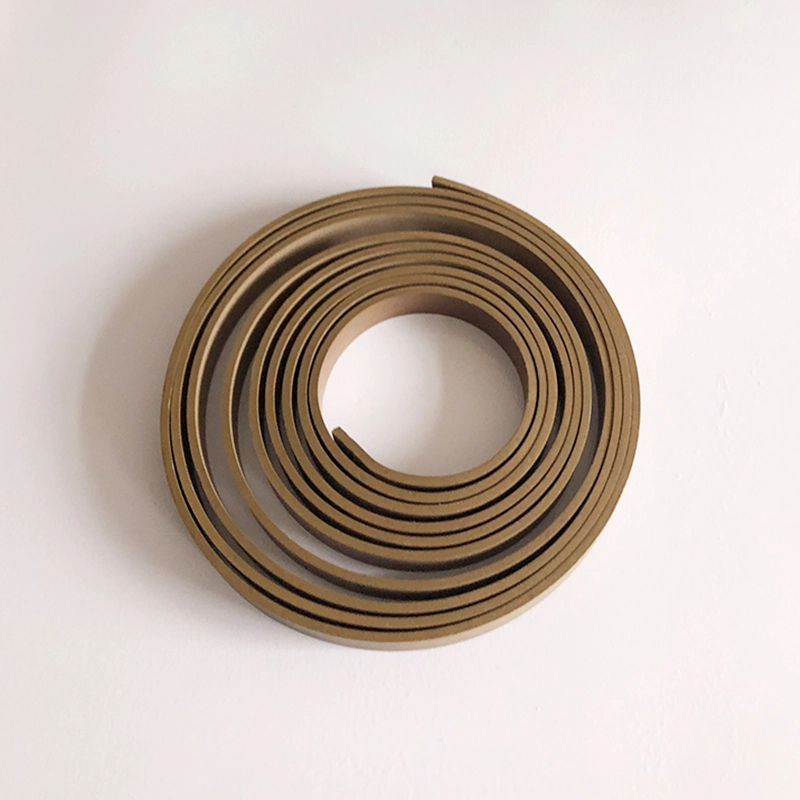

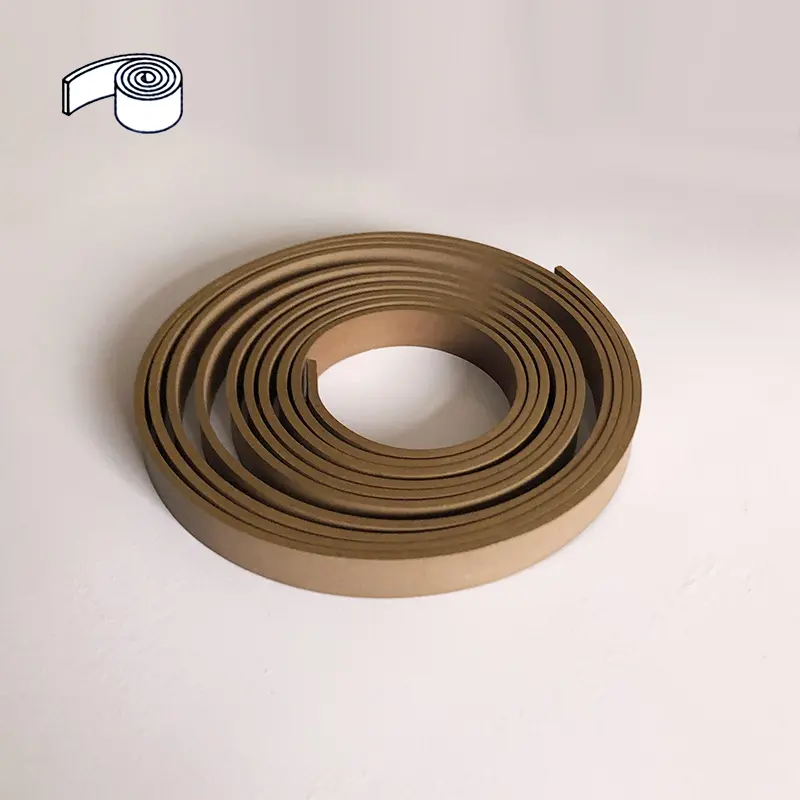

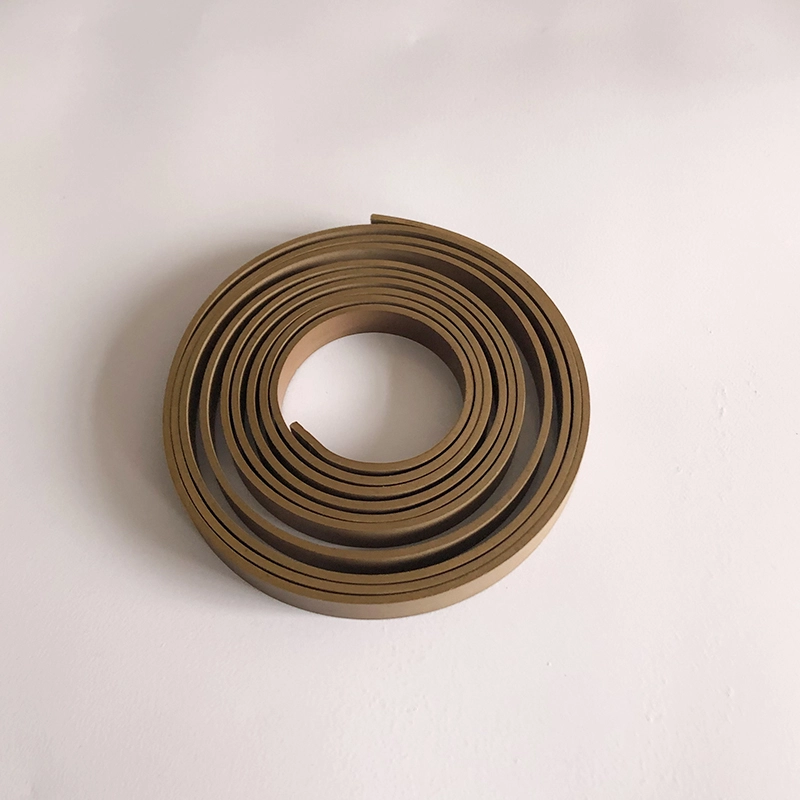

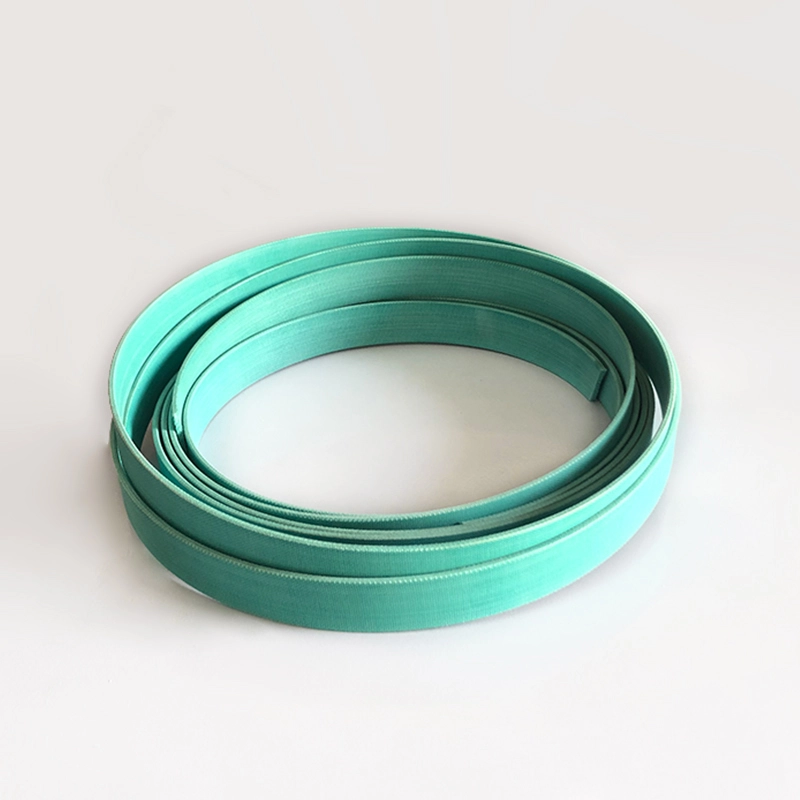

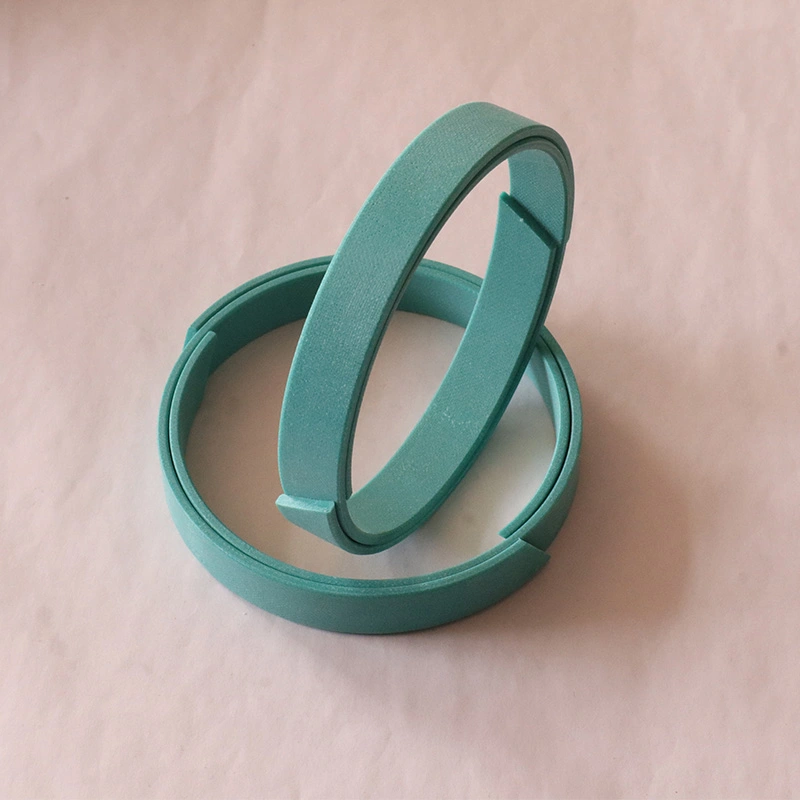

| PTFE устойчив на износване колан (пръстен) | |
| Материал | PTFE+бронз |
| Доставка | Roll (обикновено около 20 метра/ролка) или нарязани на необходимата дължина |
| Предимства | 1. Ниско триене, без пълзящо и ухапване; |
| 2. Може да работи добре без достатъчно смазване; | |
| 3. Устойчив на различни среди, отлична химическа стабилност; | |
| 4. Може да побере твърди предмети, вградени в резистентния пръстен, намалявайки твърдите предмети, надраскащи цилиндъра и уплътненията, така че в ситуации с тежко натоварване използвайте множество устойчиви на износване пръстени; | |
| 5. Той също има добра устойчивост на износване при ситуации с високоскоростна и светлина, така че това е най-широко използваният устойчив на износване пръстен; | |
| 6. Няма ограничения за размера, не могат да се използват в ситуации с голям диаметър. | |
| Температура | -60 ~+200 ℃ |
| Максимална скорост | 15м/с |
| Максимална якост на екструзия | 15N/mm2 (20 °) |
| 7.5n/mm2 (80 °) | |
| 5N/mm2 (120 °) | |

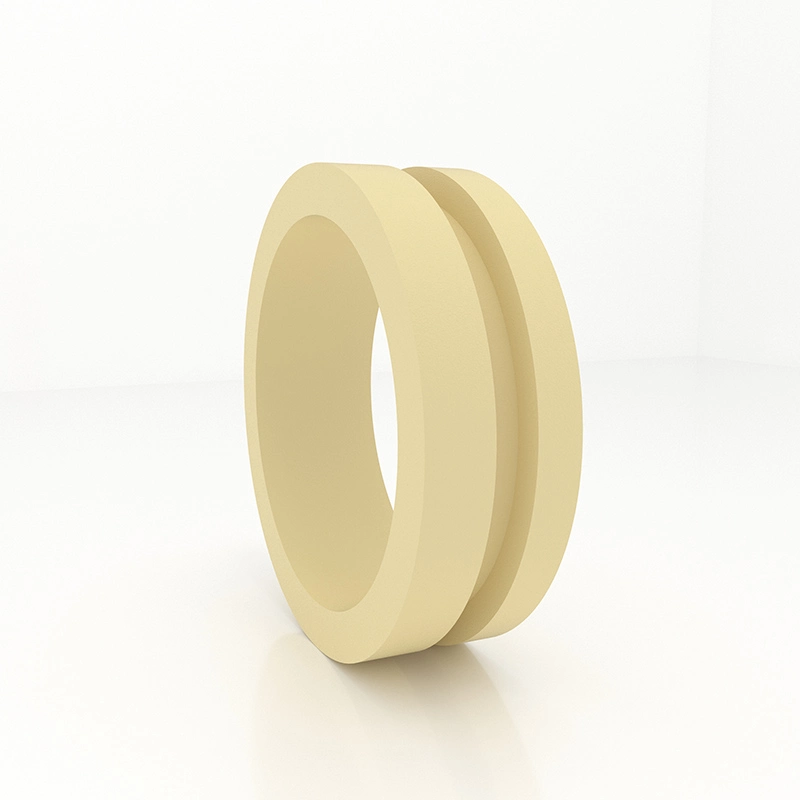

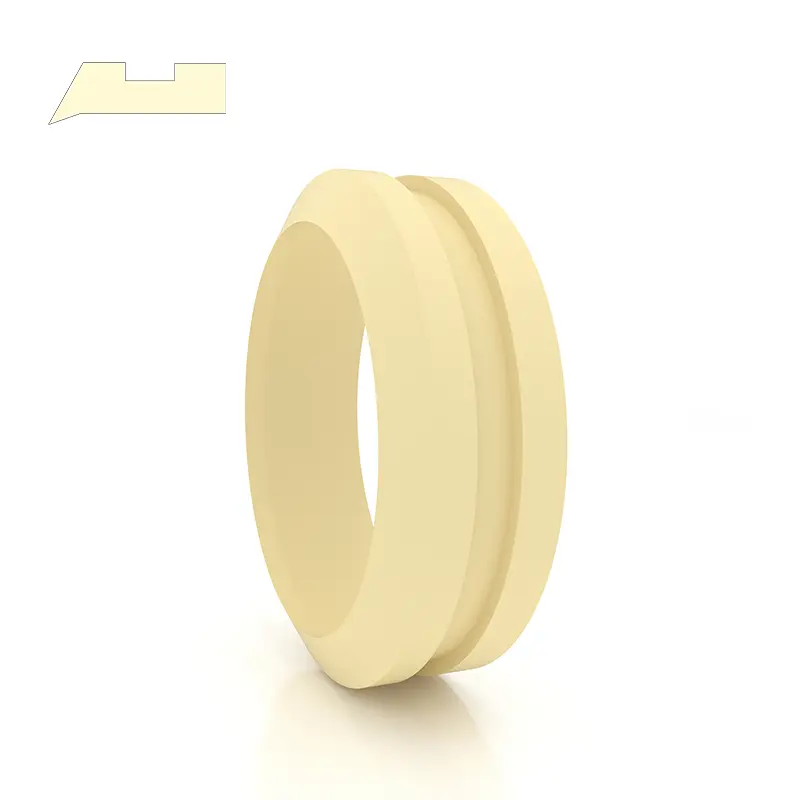

Неметален пътеводител за бутален прът на RCS
Неметален пътеводител за RCT бутало
За буталото или буталото, работещо в хидравличния цилиндър, износният пръстен има прецизен ръководен ефект и може да абсорбира радиални сили. В същото време износният пръстен може да предотврати метален контакт на плъзгащи се части в хидравличния цилиндър. В сравнение с пръстените за износване на метали, неметалните пръстени за износване имат много предимства. Сред тях се предлагат платни фенолни и PTFE направлявани пръстени на типа на рязане на място и тип готов за употреба.
1. Добра устойчивост на износване
2. Избягвайте контакт между метал и метал
3. Може да потисне механичната вибрация
4. Поради центриращия ефект на износния пръстен е разрешен голям радиален хлабина
5. Прост жлеб, лесен за инсталиране
6. Ниски разходи за поддръжка въз основа на горните предимства, той се използва широко
Материали:
1. Политетрафлуоретилен PTFE3 (общ материал), PTFE4 (подходящ за среда с ниска вискозитет като вода), PTFE1 (изисквания за ниско съдържание на фригиране като пневматика)
2. полиоксиметилен пом или найлонов ПА и неговите модифицирани материали
3. Формалдехидна смола + подсилена влакна PRIF
Таблица за сравнение на товароносимостта на различни материали (справка)
| Материали | Макс. Натоварване (N/MM2) |
| Меден прах, изпълнен с PTFE | 15 (20 ° C); 7.5 (80 ° C); 5 (120 ° C) |
| Фенолен с плат | 90 (60 ° C); 40 (80 ° C) |
| Полиоксиметилен или найлон | 25 (60 ° C); 15 (80 ° C) |
| Полиоксиметилен или найлонов пълнен | 40 (60 ° C); 30 (80 ° C) |
| Гладкост | RTMAX (μm) | RA (μm) |
| Плъзгаща се повърхност | ≤2.5 | 0,05-0,3 |
| Отдолу от канала | ≤10 | ≤2 |
| Грутна страна | ≤15 | ≤3 |
Спецификация на пръстена за водач на бутални пръти
| Диаметър на пръта | Диаметър на дъното | Ширина на жлеба | Дебелина | Пропаст |
|
Диаметър на пръта | Диаметър на дъното | Ширина на жлеба | Дебелина | Пропаст |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 самозамаляване на параметрите на Ръководството на пръстена | |||||||
| Параметри | RCSF-1 | RCSF-1D | RCSF-1B | RCSF-1s | |||
| Втулки без олово | Хидравличен специален ръкав | Бронзова основна втулка | Корозионна устойчива в ръкав от неръждаема стомана | ||||
 |
 |
 |
 |
||||
| Максимално налягане на лагера (динамично) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| Максимално налягане на лагера (статично) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| Осцилиращо движение | 60n/mm² | 60n/mm² | 60n/mm² | 60n/mm² | |||
| Максимална скорост на плъзгане (смазване на масло) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| Коефициент на триене μ | Сухо триене | 0,04 ~ 0,2 | 0,04 ~ 0,18 | 0,03 ~ 0,18 | 0,04 ~ 0,2 | ||
| Смазване на масло | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | 0,02 ~ 0,08 | |||
| Максимална PV стойност (суха) | 3.6n/mm².m/s | 3.8n/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| Максимална PV стойност (масло) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| Работна температура | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | -195 ℃ ~+280 ℃ | |||
| Топлинна проводимост | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| Линеен коефициент на разширяване | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| RCFB Тип Бронзово ръководство за параметри на пръстена Таблица | |||||||
| Параметър | RCFB090 | RCFB092 | RCFB09G |
|
|||
 |
 |
 |
|
||||
| Плътност | 8.9g/cm³ | 8.9g/cm³ | 8.9g/cm³ |
|
|||
| Якост на натиск | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| Топлинна проводимост | 60W/M.K. | 60W/M.K. | 58W/M.K. |
|
|||
| Линеен коефициент на разширяване | 18.5*10-6/k | 18.5*10-6/k | 18.5*10-6/k |
|
|||
| Твърдост | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| Удължение | 55% | 55% | 55% |
|
|||
| Име на материала | Cusn8p | Cusn8p | Cusn8p |
|
|||
| Други незадължителни материали | Cusn6.5p | Cusn6.5p | Cusn6.5p |
|
|||
