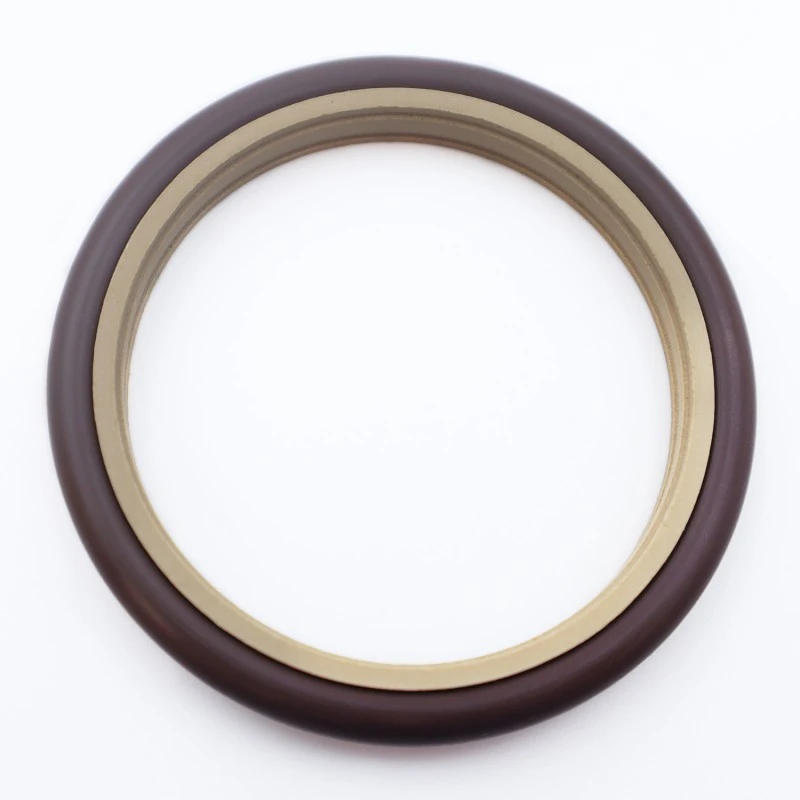

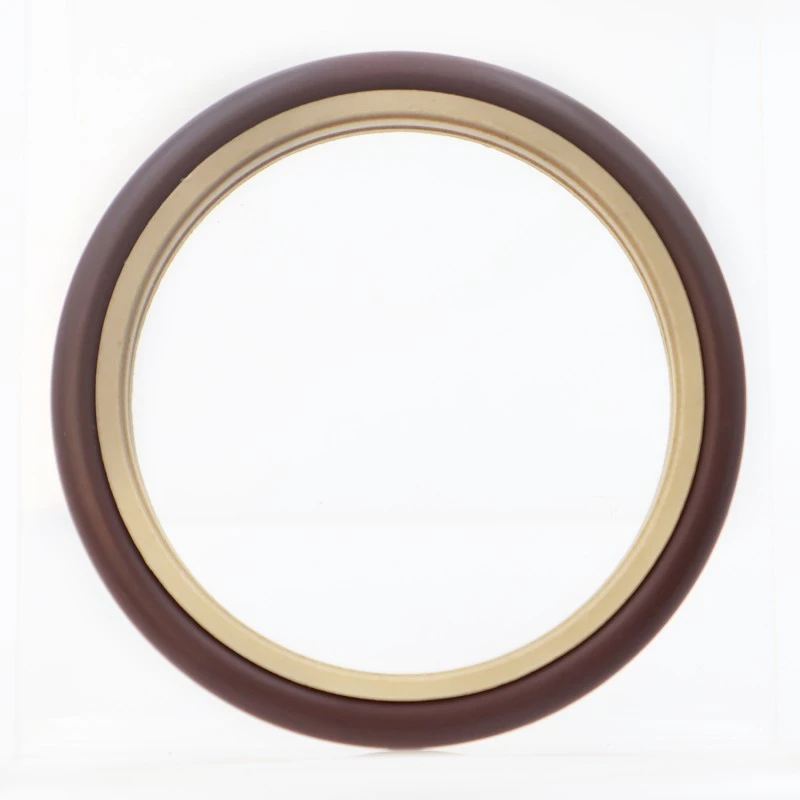

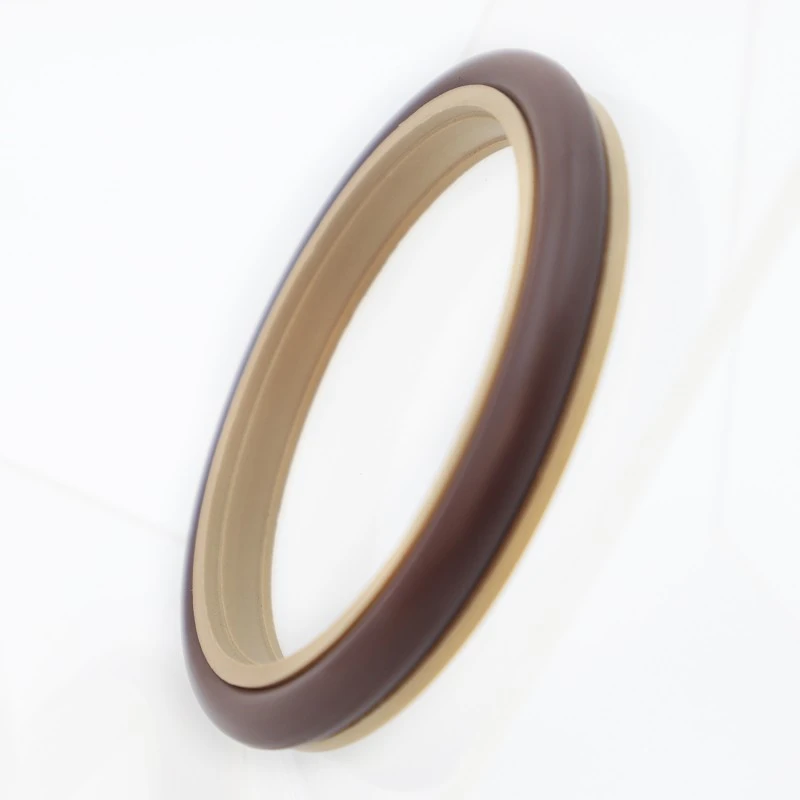

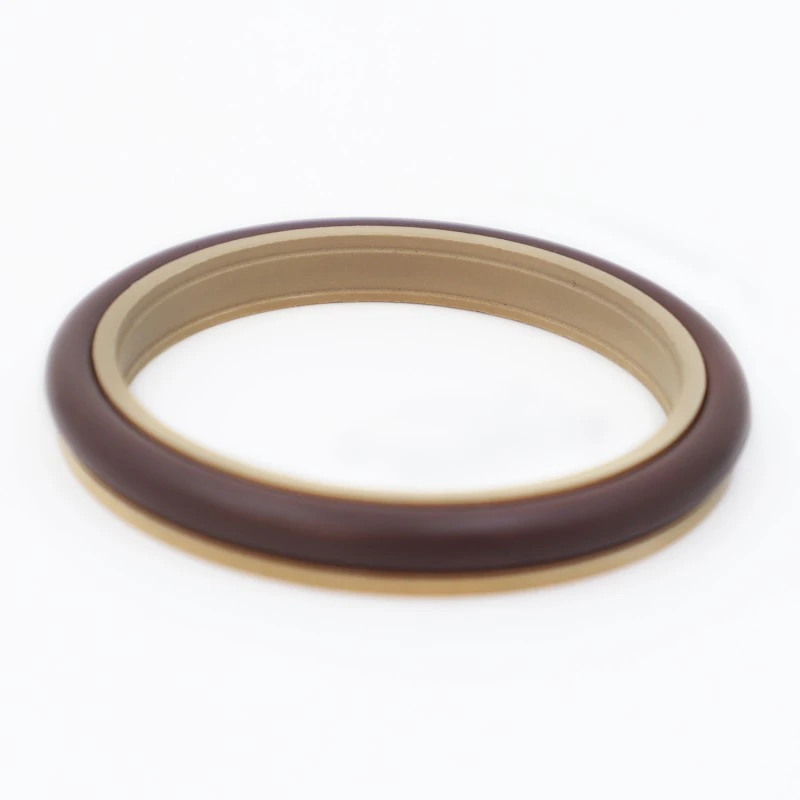

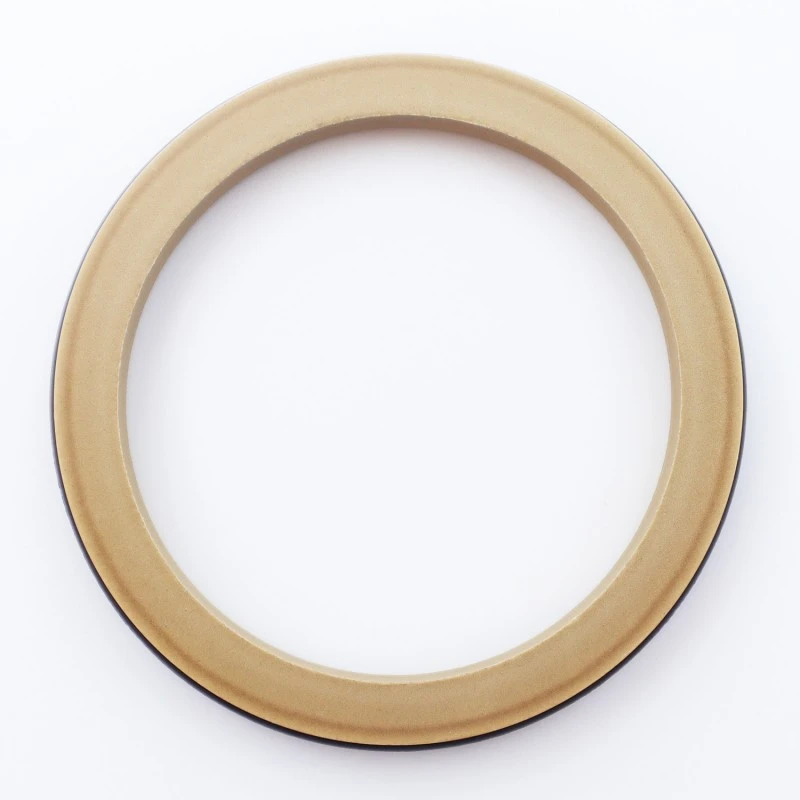

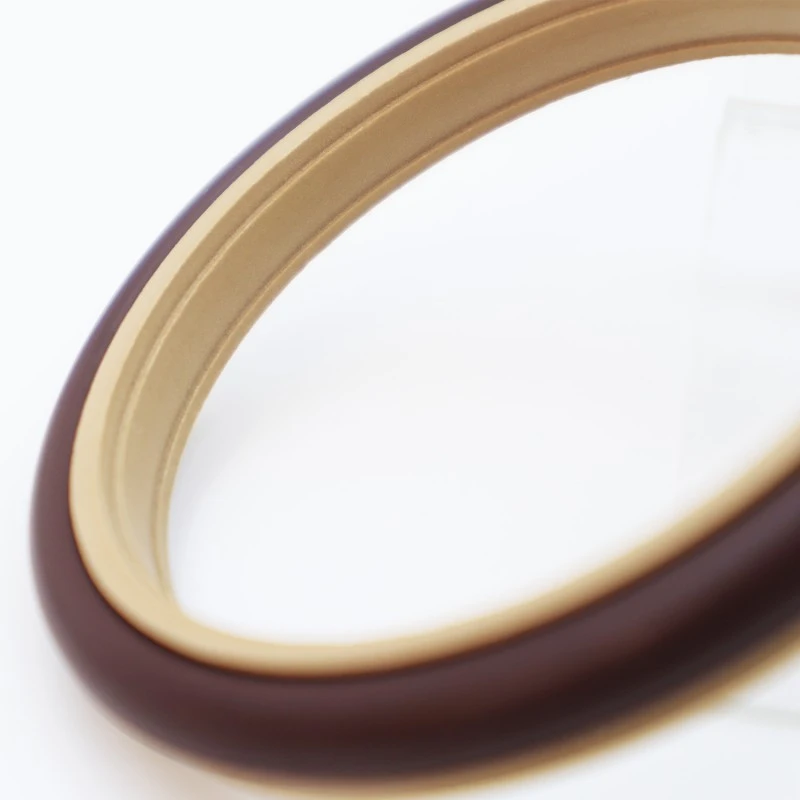

Ruichen произвежда съставно уплътнение от лабиринтен тип за въртящи се валове, предлагано в RC2051-B (стандартен тип) и RC2051-G (високоскоростен тип). Уникалният дизайн на ръба на RC2051 осигурява отлично уплътняване и изключително ниско съпротивление на триене, дори когато се използва за пневматично възвратно-постъпателно или ротационно уплътняване.
|
Налягане/MPa |
Температура / °C |
Референтна Pv стойност /Mpa.m/s |
Референтна скорост /m/s |
Среден |
|
≤70 (стандартен модел) |
-35~+100 (NBR О-пръстен) |
≤10 |
<2 |
Хидравлично масло, емулсия, вода, газ и др. |
|
≤30 (високоскоростен модел) |
-20~+200 (О-пръстен FKM) |
<6 |
Избор на материал
1. Налични материали за О-пръстен: R01 нитрил-бутадиен каучук (NBR), R02 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE4, други допълнителни материали включват PTFE1, PTFE2, PTFE3 и PTFE5.
Ruichen не само е в състояние да ви предостави продукти, но и пълна гама от професионална поддръжка от продукти до технологии. Съвети за професионален избор, анализ на грешки и технически въпроси и отговори Това е, което можем да ви предоставим. Ако срещнете проблеми с уплътнението, ние бързо ще организираме технически ресурси, за да ви помогнем да откриете основната причина за повредата чрез металографски анализ, спектрален анализ и други средства. И нашата помощ няма да спре дотук, а ще предложи и ефективни програми за подобрение за вас.
Пример за поръчка
Модел за поръчка: RC2051—80x91.7x7.6—PTFE3—R01
Модел: dxDxL-
Код на материала:

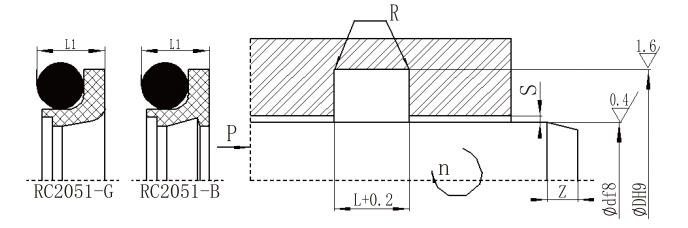

Таблица със спецификации и параметри (достъпна е всяка спецификация в диапазона на параметрите)
|
d f8 Стандартен тип RC2051 |
d f8 Тип лек товар RC2051-Q |
d f8 Тежък тип натоварване RC2051-Z |
DH9 |
L+⁰.2 |
LI |
Rmax |
См |
Знин |
направи |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
. |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38,9 |
--- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107.9 |
5~15.9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671～999 |
39~107.9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670.9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Забележка: 1. За диаметри на вала ≤ 30 mm се препоръчват отворени канали.
2. Твърдостта на повърхността на въртящия се вал трябва да бъде HRC > 58.
