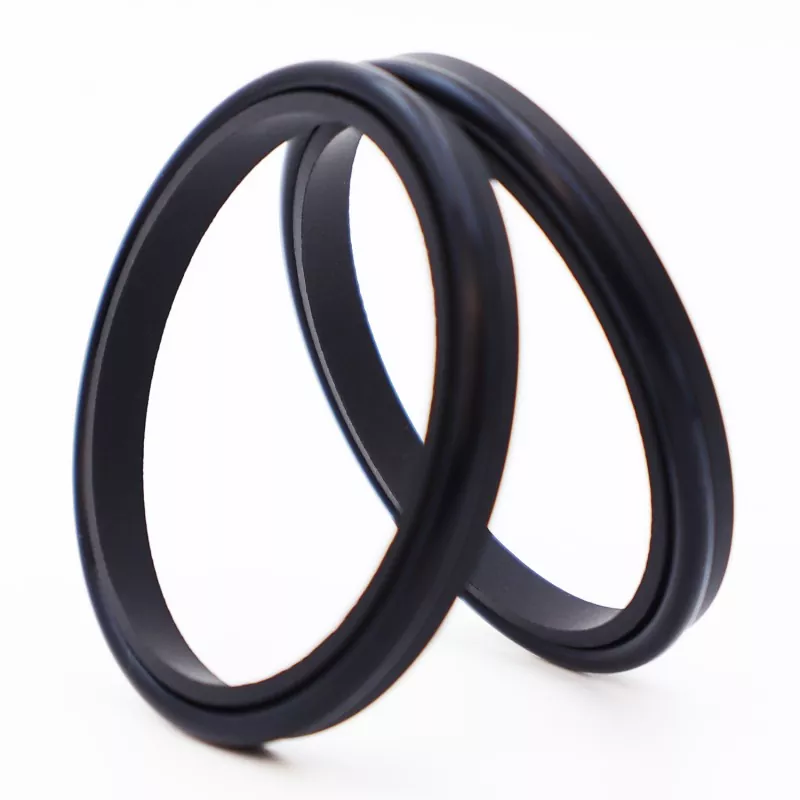

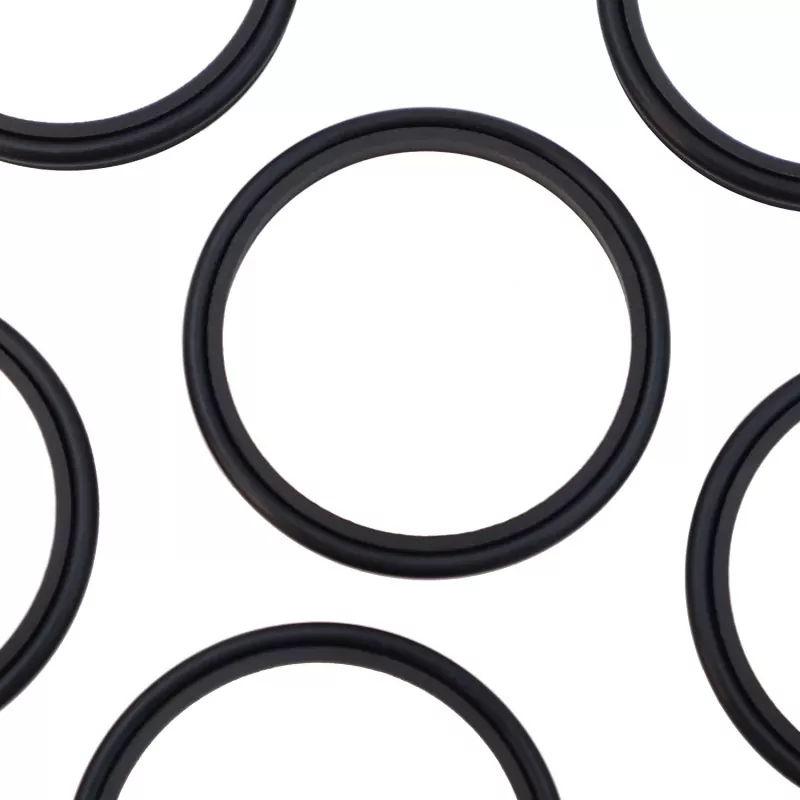

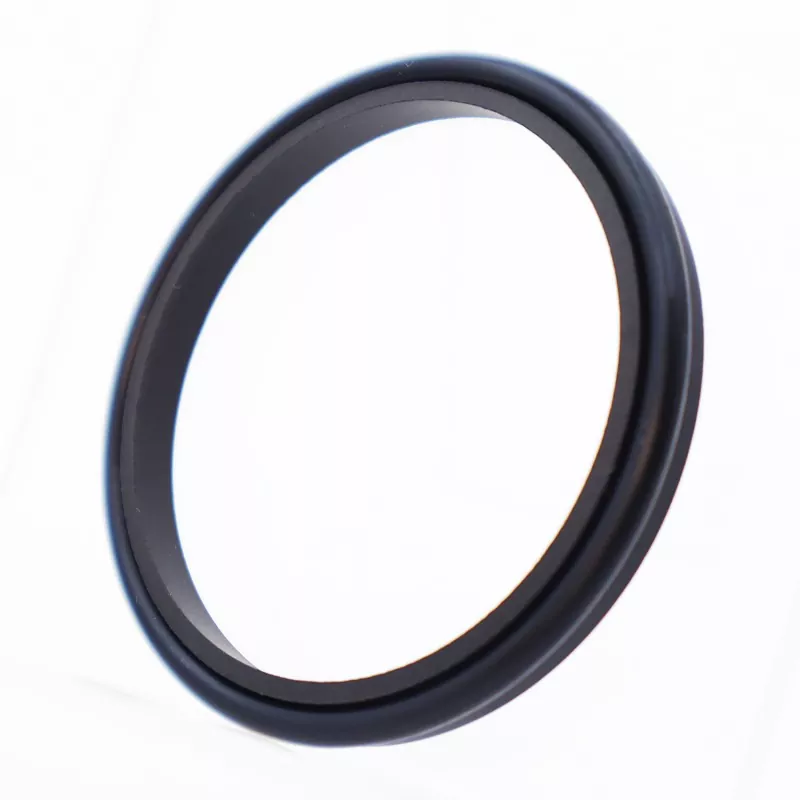

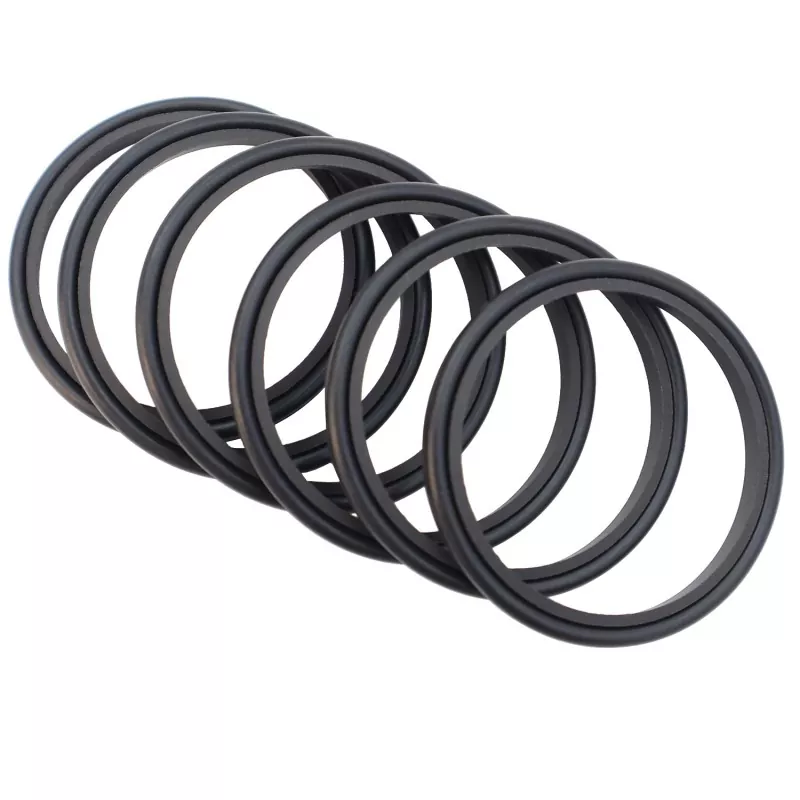

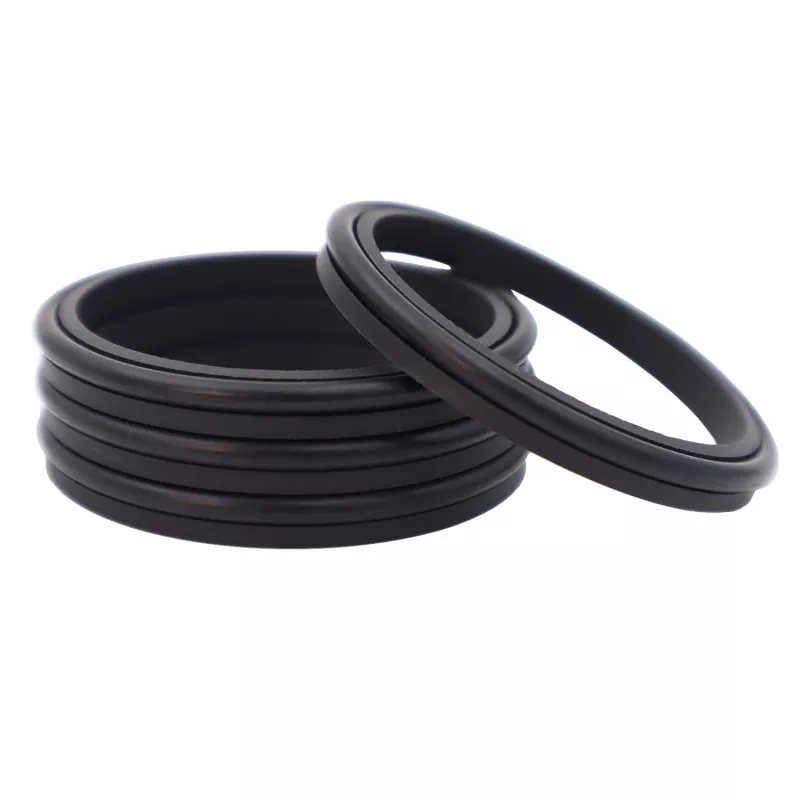

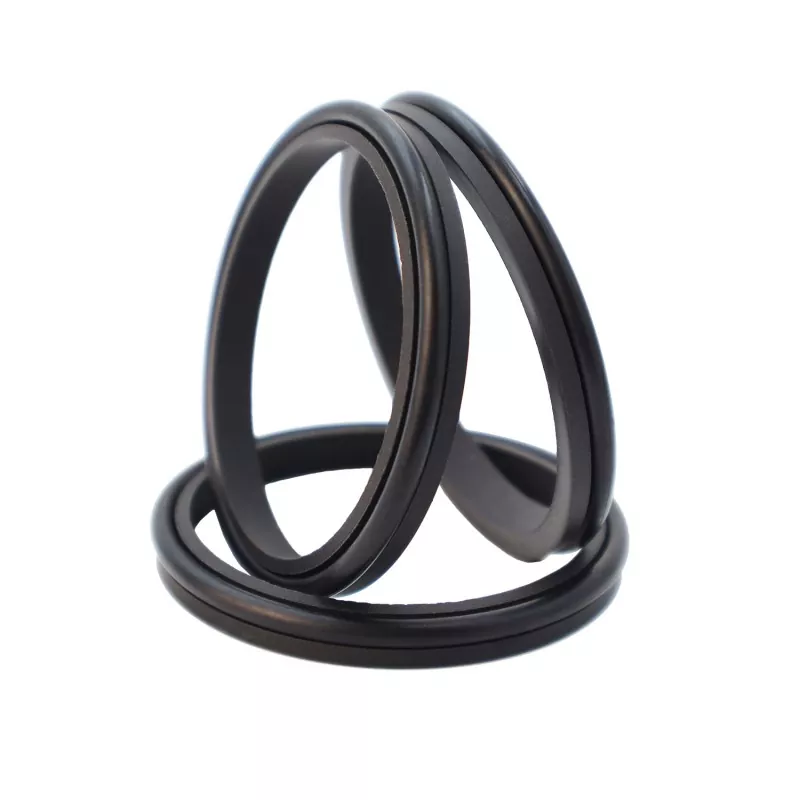

Комбинираното уплътнение за чистачки с единична устна е еднодействащо уплътнение на чистачки, съставено от напълнен PTFE пръстен за чистачки с една устна и гумен О-пръстен; функционира за изстъргване на прах и предотвратяване на замърсяване на системата. Подходящ е за приложения с възвратно-постъпателно, осцилиращо или спирално движение.
|
Налягане (MPa) |
Температура (°C) |
Скорост m/s |
Медия |
|
- |
-35 до +100 (с NBR О-пръстен) |
6 |
Хидравлично масло, емулсия, вода и др. |
|
-20 до +200 (с FKM О-пръстен) |
Модел за поръчка: RCF03—80-PTFE3—R01
RCF03 – Модел | 80 – Диаметър на вала | PTFE3 – Модифициран PTFE с общо предназначение | R01 – Код на материала за гумени компоненти
Нитрилен каучук (NBR) – R01 | Флуорокаучук (FKM) – R02
Продуктите могат да бъдат доставени във всякакъв размер в рамките на зададения диапазон на параметрите.
|

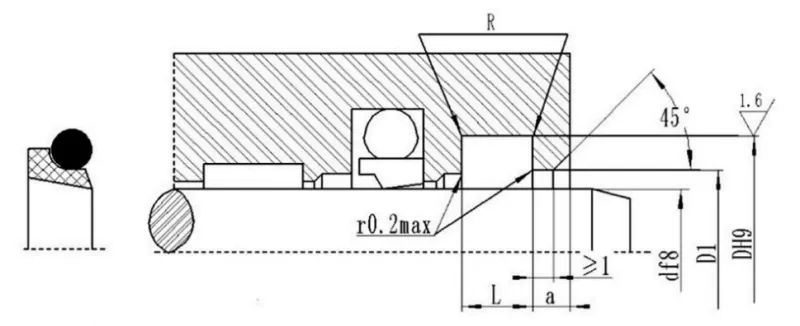

Диапазон на диаметъра на вала d f8 |
Диаметър на канала D H9 |
Ширина на канала L+0,2 |
Диаметър на хлабината на отвора D1 H11 |
Светла ширина на отвора a ≥ |
Ъглов радиус R≤ |
О-пръстен Диаметър на напречното сечение направи |
|
4~11 |
d+4,8 |
3.7 |
d+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
d+6,8 |
5.0 |
d+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
d+8,8 |
6.0 |
d+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
d+12,2 |
8.4 |
d+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
d+16,0 |
11.0 |
d+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
d+20,0 |
14.0 |
d+2,5 |
5 |
2.0 |
8.60 |
