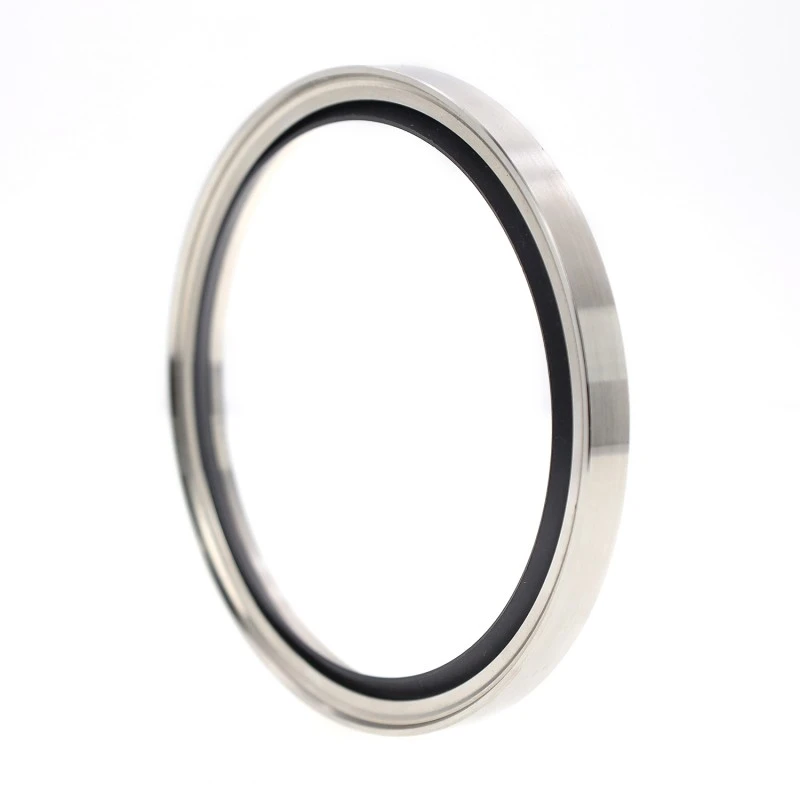

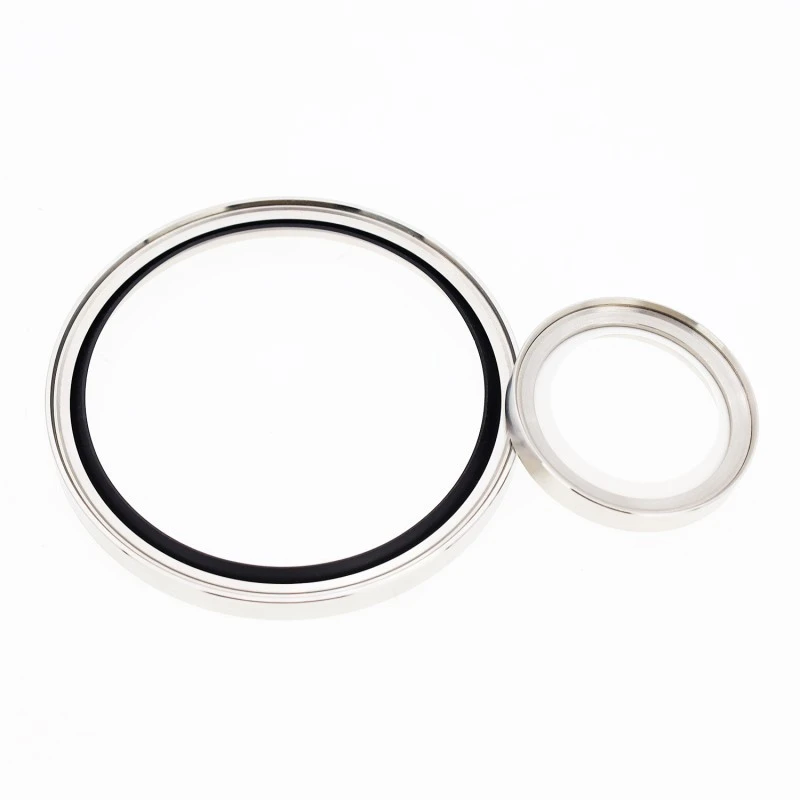

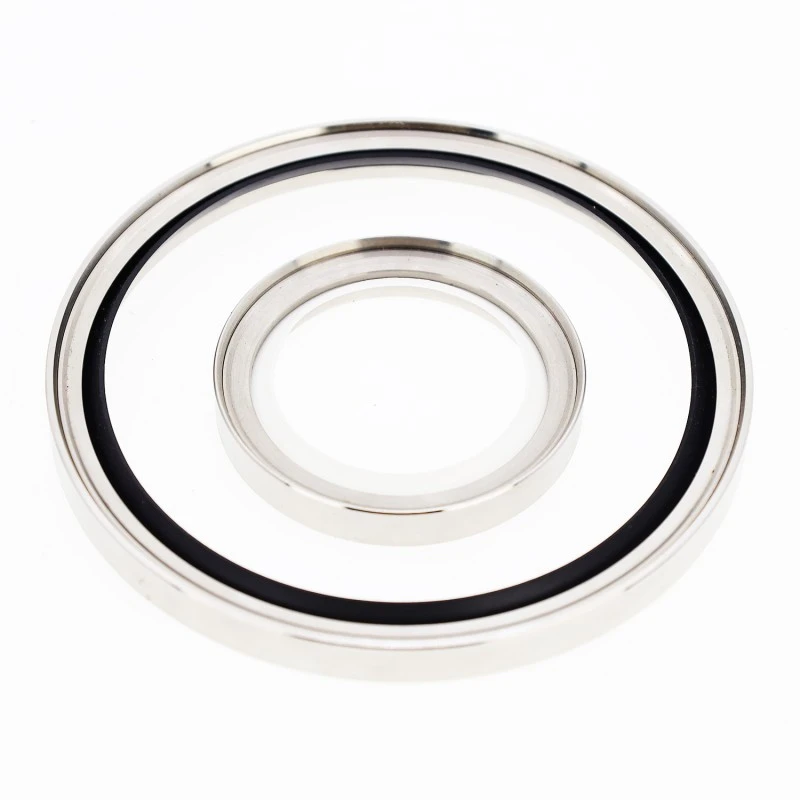

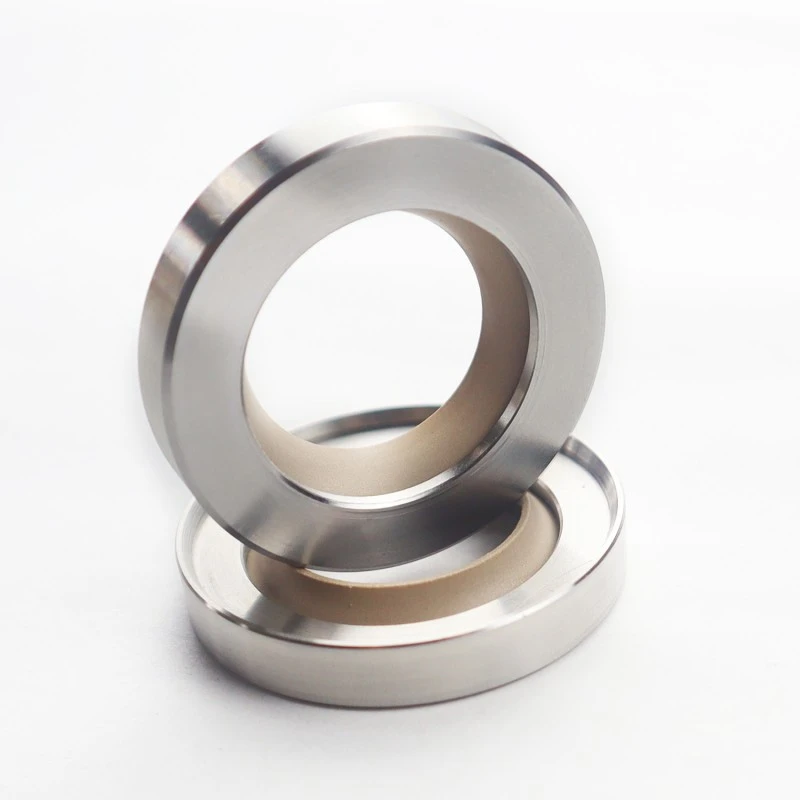

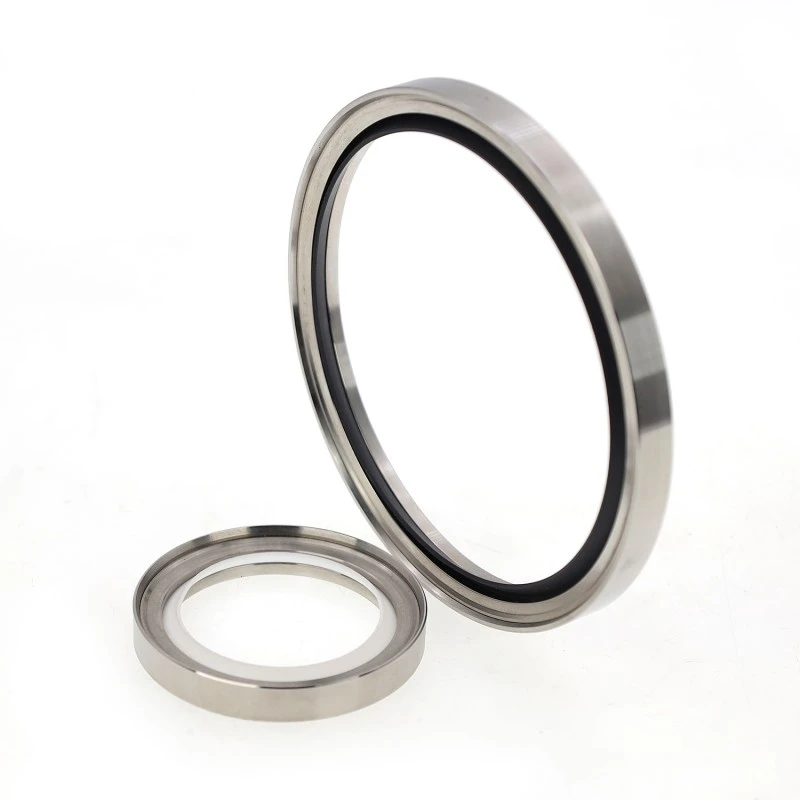

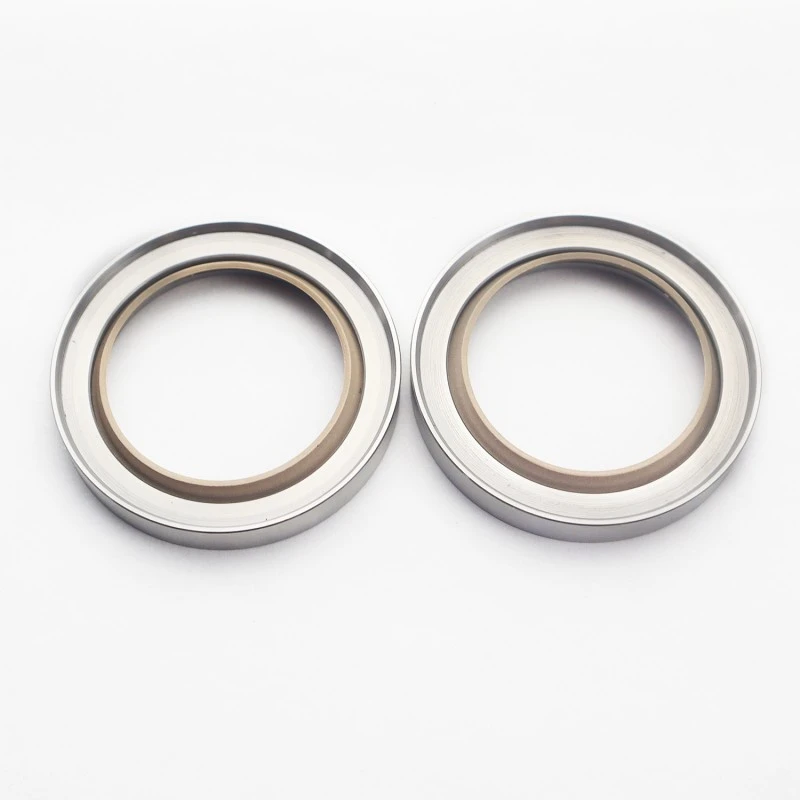

1. Отлична химическа устойчивост
2. Широк температурен диапазон на работа
3. Подходящ за ниско смазване и смазване без масло
4. Ниско триене за минимална консумация на енергия
5. Подходящ за високи линейни скорости
6. Без ефект на приплъзване, ниско съпротивление при стартиране след продължителен престой
7. Подходящ за незакалени въртящи се валове (с подходящ избор на PTFE уплътнения)
8. Подходящ за приложения с високо налягане
Типичните приложения включват: ротационни компресори, винтови компресори, трансмисии/скоростни кутии, вентилатори, двигатели, машинни инструменти, помпи, хидравлични мотори, центрофуги и др.
Изисквания за твърдост на съединителните повърхности
Препоръчителна твърдост: HRC ≥ 58. Необходимата твърдост зависи от много фактори; за приложения с ниско налягане и ниска скорост са подходящи и по-меки въртящи се валове. За меки метали се препоръчват уплътнения PTFE6.
Изисквания за качество за свързващи повърхности Ra=0,2-0,63 um Rz=1-3um Rmax=1-4um
|
Форма на напречното сечение |
Модел |
налягане |
температура |
Скорост |
Среден |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
Нефт, газ, вода и др. |
|
|
RCS-B |
2 |
-35~+200 |
20 |
Нефт, газ, вода и др. |
|
|
RCS-C |
1 |
-35~+200 |
20 |
Нефт, газ, вода и др. |
|
|
RCS-D |
2 |
-35~+200 |
20 |
Нефт, газ, вода и др. |
Динамично спирално рециркулационно уплътнение с флуиди: Типът RCS-D използва устно уплътнение със спираловиден модел на рециркулация, което подобрява ефективността на уплътняването. Въртящият се вал може да се върти само в една посока.

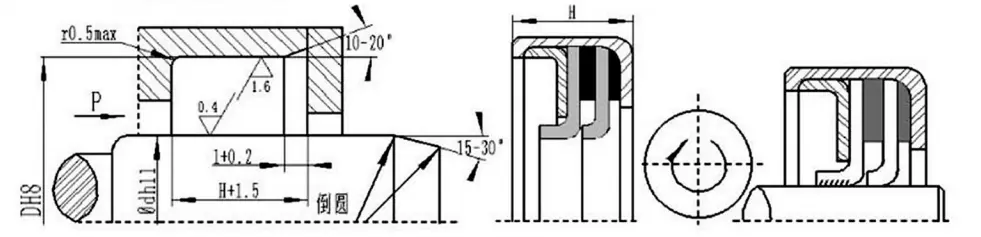

Изисквания за местоположението на инсталацията
Пример за поръчка: RCS-A-65×85×10 Модел - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Моля, свържете се с нашата компания; моделът RC2057 предлага продукти с максимална дължина от 1600 mm.
Ръководство за монтаж на PTFE маслено уплътнение
1. Почистете и смажете семеринга и всички монтажни части;
2. Преди монтаж, масленото уплътнение трябва да бъде монтирано върху гладък вал със същия диаметър като вала, за да се предотврати прекомерно затягане и повреда при монтажа и да се избегне прегряване по време на първоначалната работа;
3. Преди монтаж нанесете уплътнител (като Loctite 601 или 641) върху външната обиколка и крайната страна на масленото уплътнение, за да предотвратите изтичане по външния диаметър;
4. Когато монтирате устната на PTFE маслено уплътнение върху вала, тя трябва да бъде защитена, за да предотвратите повреда на уплътнителната устна от резби, шпонкови канали и т.н.;
5. Трябва да се използва водеща втулка за монтиране на PTFE масленото уплътнение, за да се предпази устната от повреда. Водещата втулка има ъгъл на конус от 15 градуса във водещия край, а вътрешният отвор на другия край е плъзгащо се напасва към вала. Външният диаметър на направляващата втулка е диаметърът на вала + 1 mm, с гладка повърхност и заоблени ръбове. Вижте Фигура 1 за монтажа на PTFE масленото уплътнение;
6. Материалът на направляващата втулка се препоръчва да бъде твърда пластмаса;
7. След като е монтирано масленото уплътнение, то трябва да се фиксира със затягащо устройство и да се уплътни с уплътнител по външната обиколка и челната страна. Вижте Фигура 2 за фиксирането на PTFE масленото уплътнение.

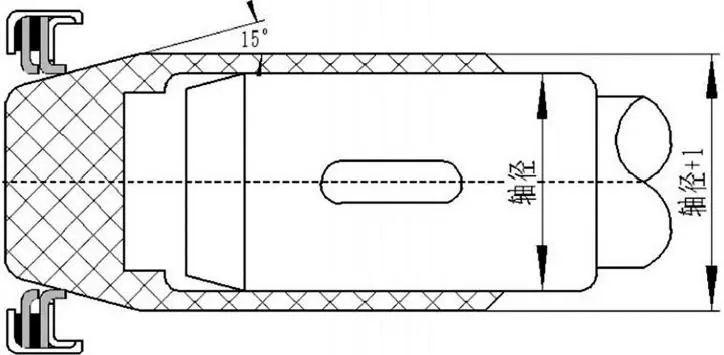

Фигура 1. Монтаж на PTFE маслено уплътнение.

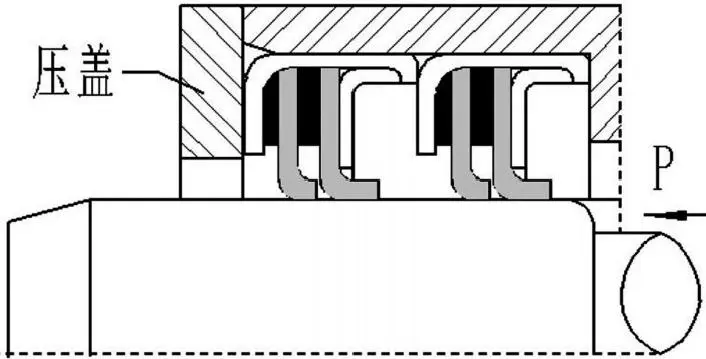

Фигура 2. Фиксиране на PTFE масленото уплътнение.
