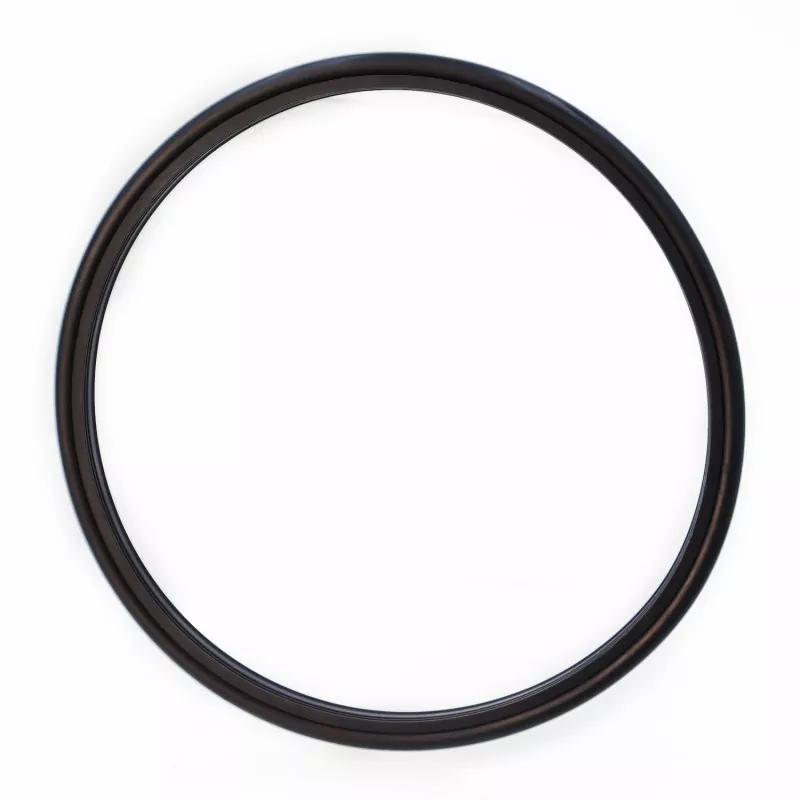

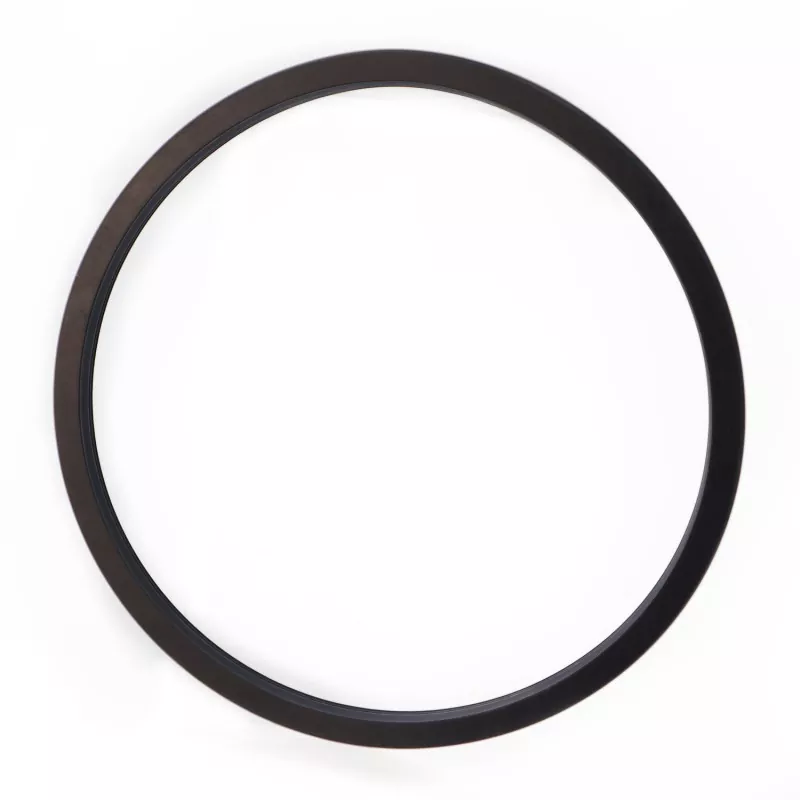

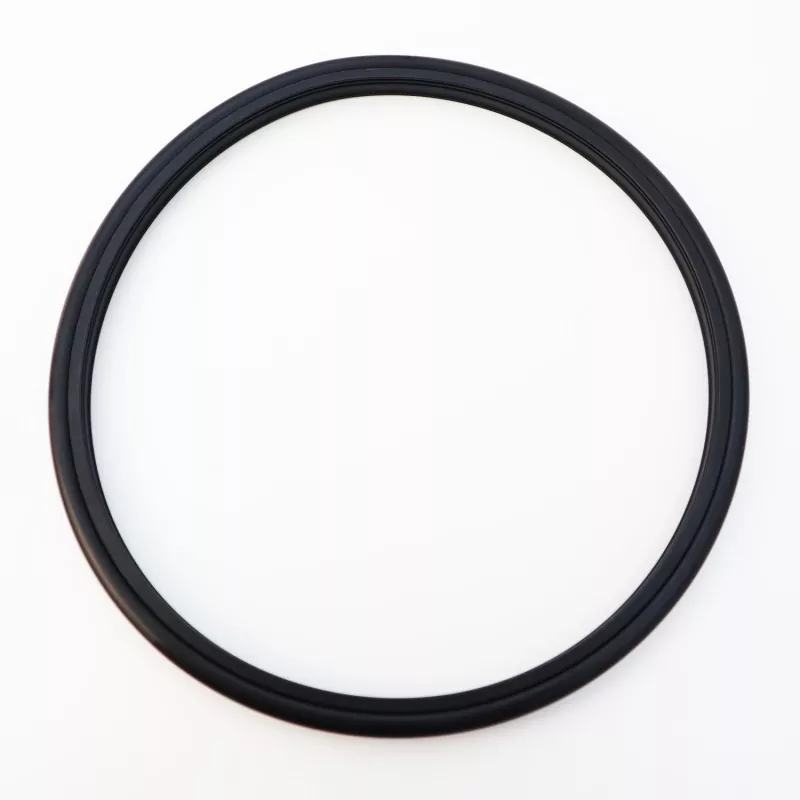

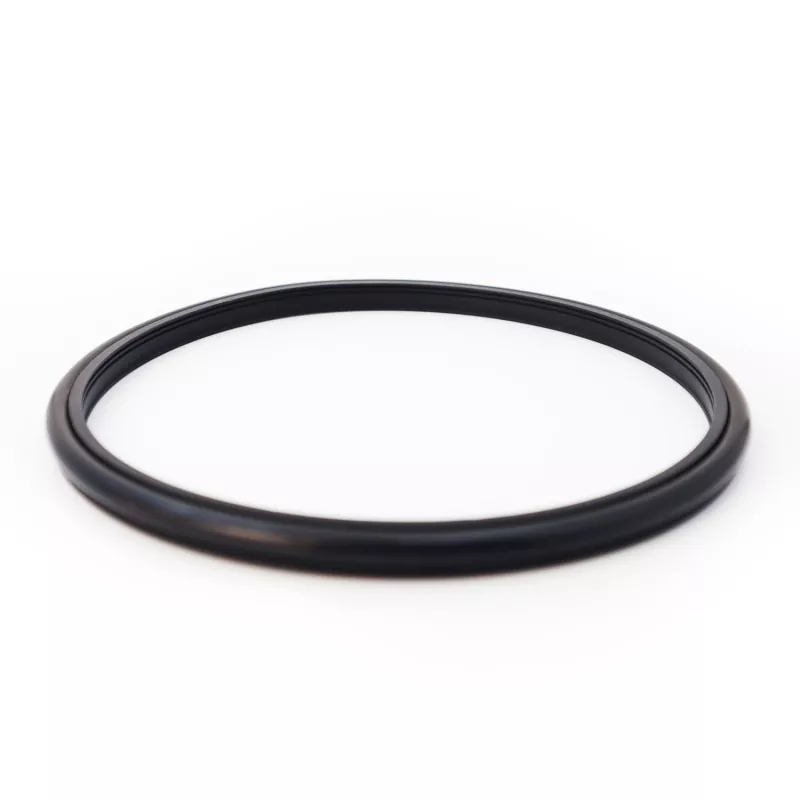

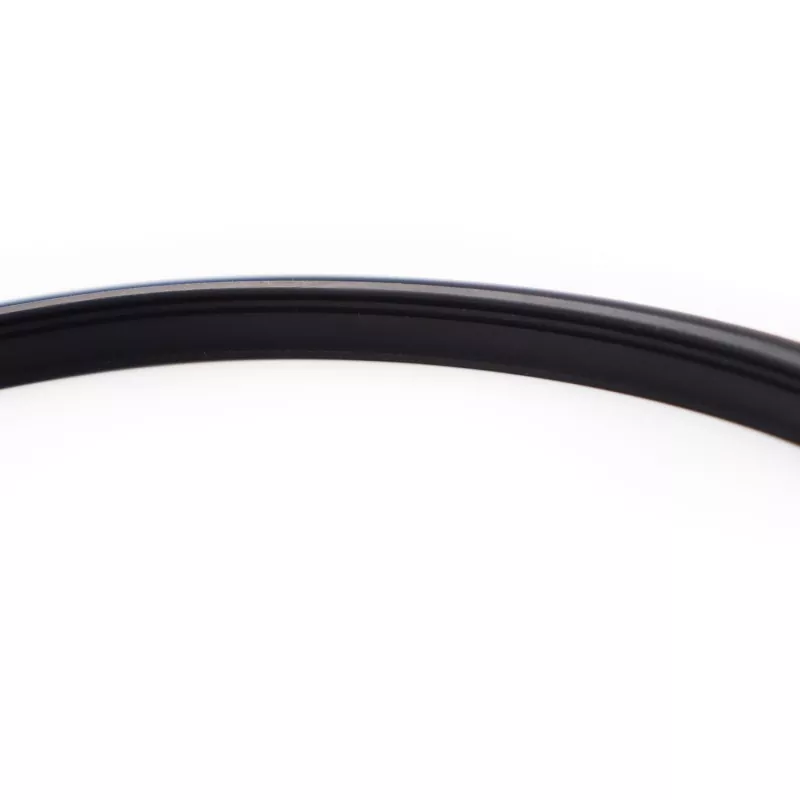

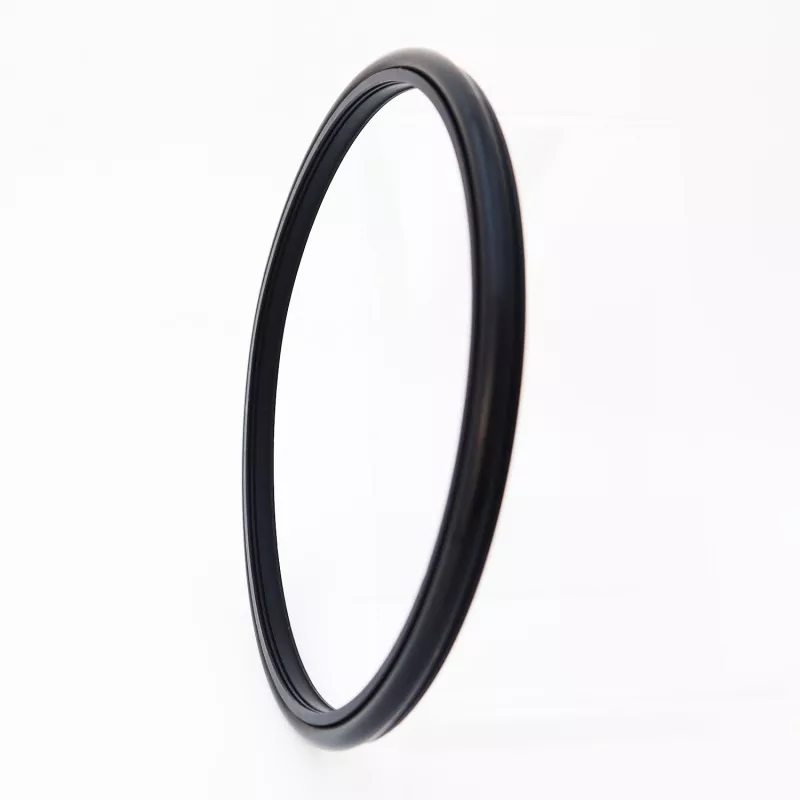

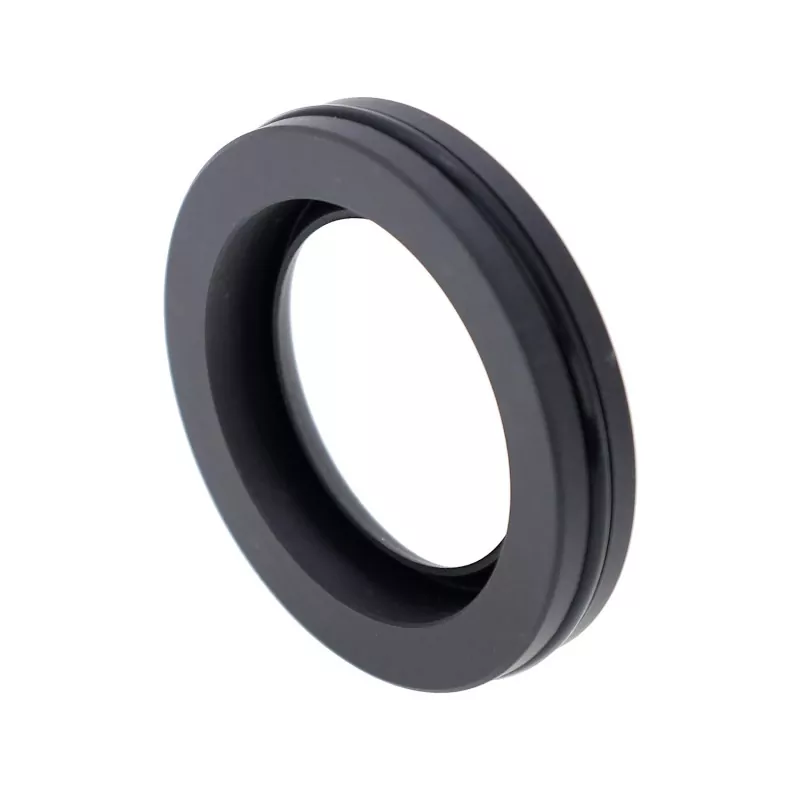

RC2061 подсилено назъбено комбинирано уплътнение (предназначено за уплътняване на циментова суспензия) се състои от специално проектиран назъбен уплътнителен пръстен, изработен от високоефективна инженерна пластмаса и гумен О-пръстен; подходящ е за еднопосочно уплътняване при хидравлични възвратно-постъпателни и ротационни приложения. Неговата оптимизирана дебелина на ръба е устойчива на ерозия от циментова суспензия и примеси от кал, осигурявайки надеждно уплътнение и ниско триене, като същевременно изисква минимално място за монтаж. Дизайнът улеснява лесното сглобяване и поддръжка и ефективно намалява бързото разрушаване на уплътнението, причинено от частици в средата.
Използва се предимно в приложения като плунжерни помпи, кални помпи, инструменти за винтово пробиване, сондажни платформи, оборудване за проучване на нефт и бетонови инсталации. Основните характеристики включват дълъг експлоатационен живот, ниско триене, отлично уплътняване, компактен отпечатък и лесен монтаж и поддръжка.
Когато се използва за уплътняване на подобни на кал среди, се препоръчва да се инжектира смазваща грес между двата (или повече) уплътнителни елемента.
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Скорост (m/s) |
Среден |
|
|
Възвратно-постъпателно движение |
Ротационно движение |
|||
|
≤100 |
-35 до +100 (с NBR О-пръстен) |
≤6 |
≤2 |
Вода, кал, суров нефт, хидравлично масло, емулсия |
|
-20 до +200 (с FKM О-пръстен) |
||||
1. Съвместимите материали за О-пръстен включват: RO1 нитрилен каучук (NBR), RO2 флуороеластомер (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE4; други налични материали включват PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 и др.
Модел за поръчка: RC2061-80*91.7*7.6-PTFE4-R01 (Модел - Диаметър на вала * Диаметър на канала * Ширина на канала - Код на материала)
Предлага се във всякакъв размер в посочения диапазон.
|
Диапазон на диаметъра на вала Стандартен тип d f8 RC2061 |
Диапазон на диаметъра на вала Тежки d f8 RC2061-Z |
Диаметър на канала D H9 |
Ширина на канала L+0,2 |
Ширина на уплътнението L1 |
Ъглов радиус Rmax |
Радиален просвет Smax |
фаска Zmin |
Диаметър на напречното сечение на О-пръстена |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15.9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

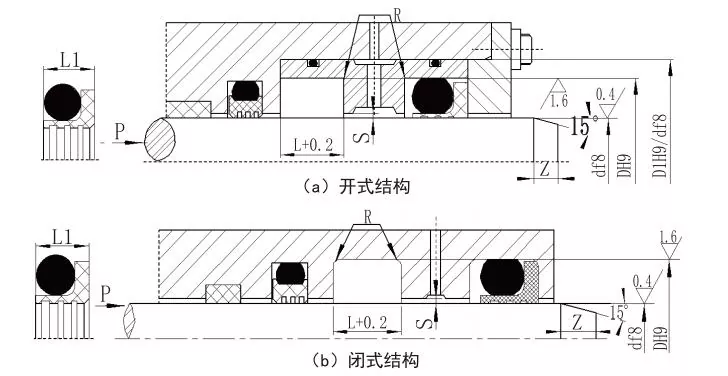

Забележка: 1. За диаметри на вала ≤30 mm се препоръчва конструкция с отворен канал.
2. За приложения с ротационно уплътняване се препоръчва повърхностна твърдост на вала от HRC ≥58.
3. За налягания, надвишаващи 30 MPa, се препоръчва монтаж H8/f8 за екструзионната междина.
