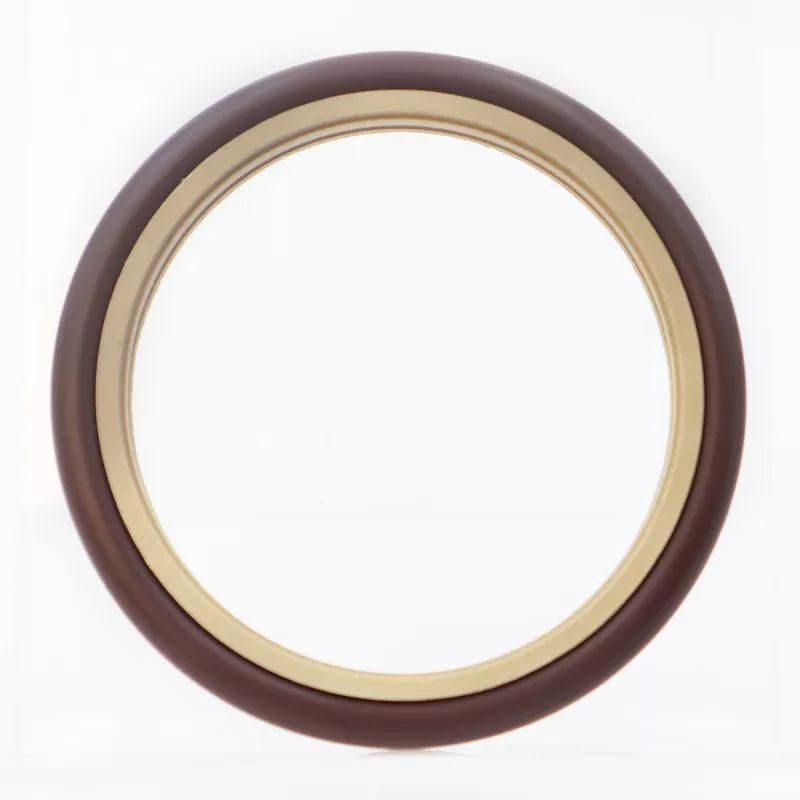

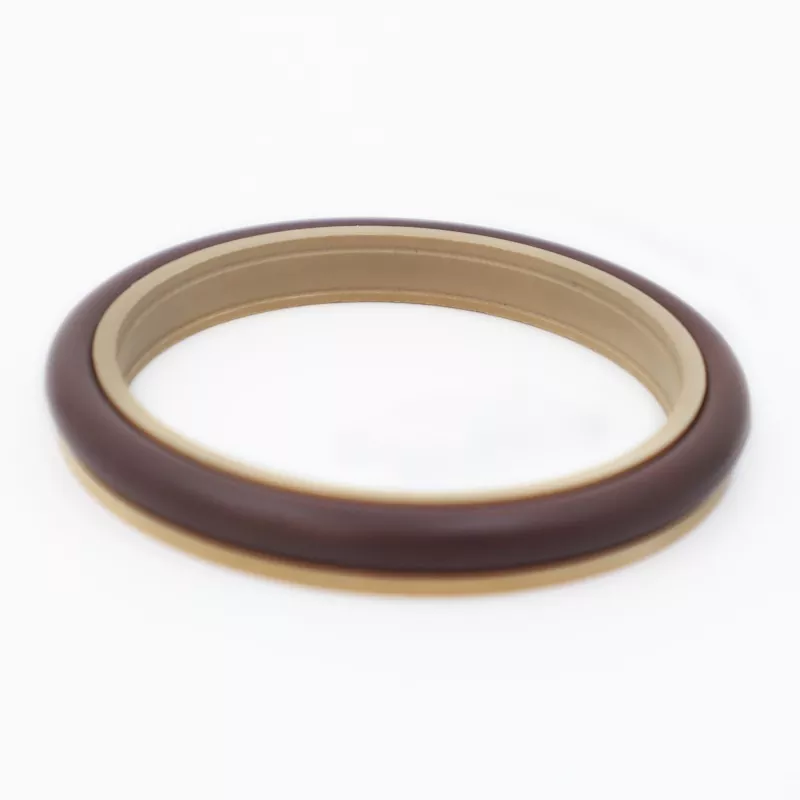

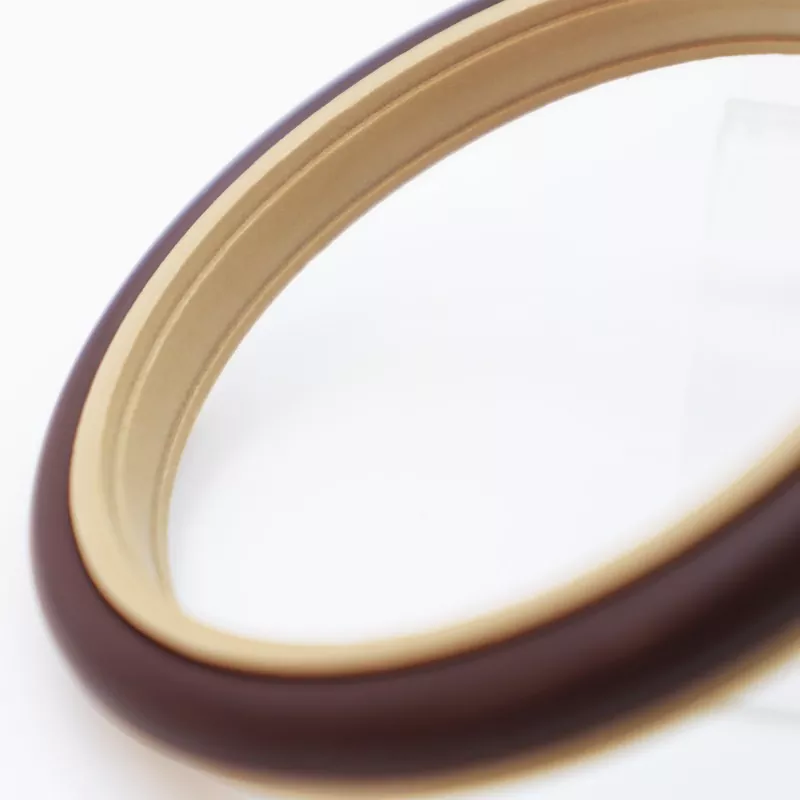

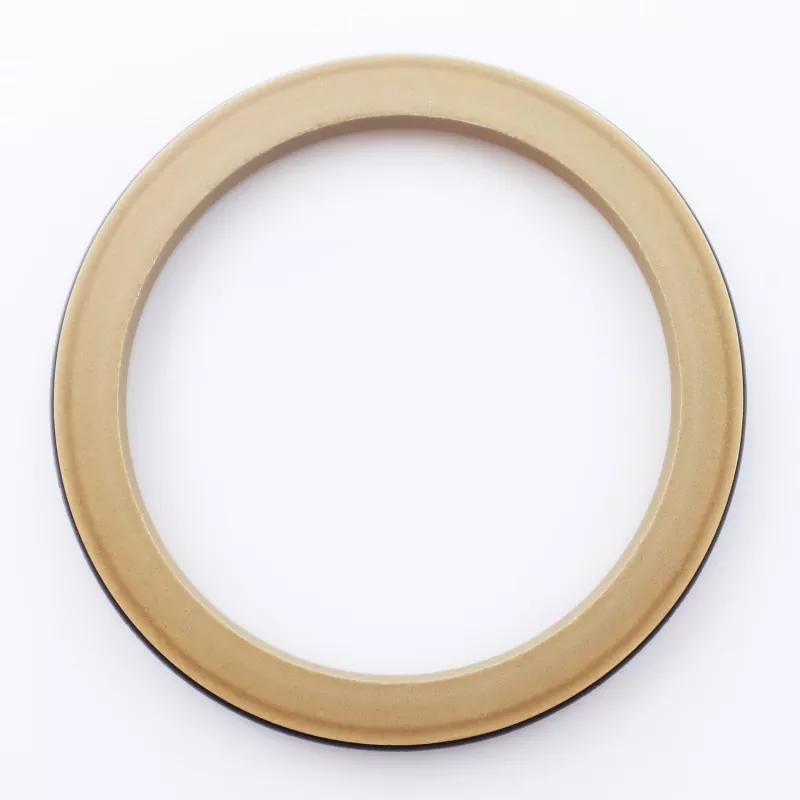

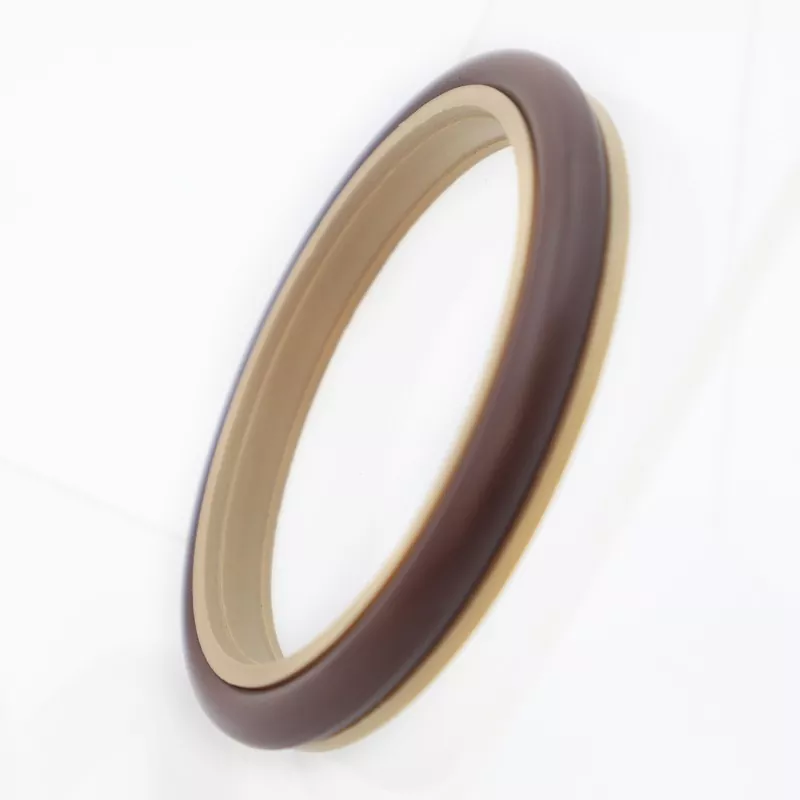

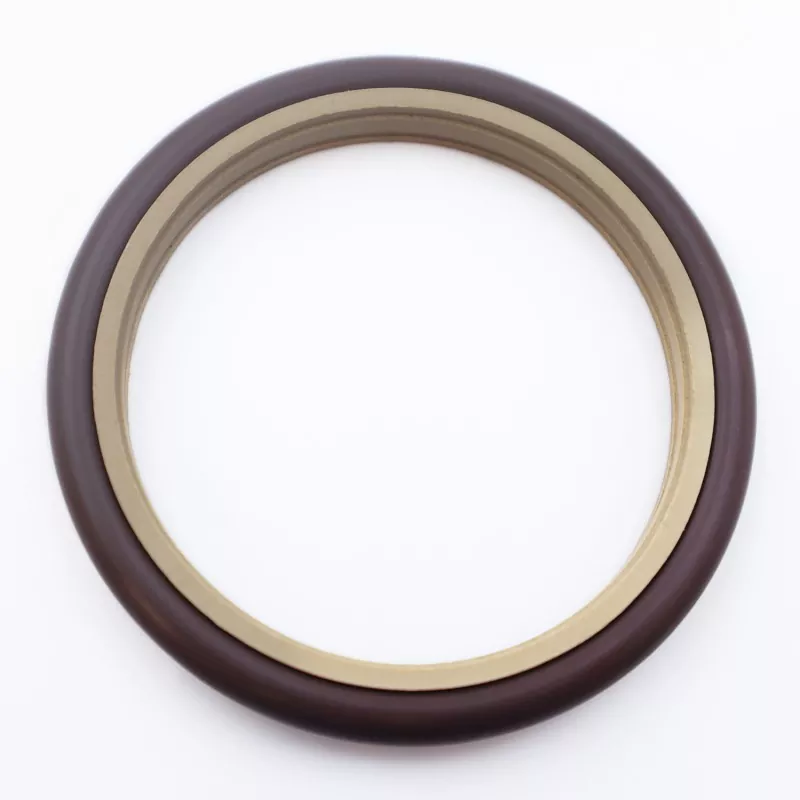

Комбинираното назъбено уплътнение на вал RC2051-B/G се състои от назъбен уплътнителен пръстен, изработен от напълнен PTFE и гумен О-пръстен. Предназначен е за еднопосочно уплътняване при хидравлични и пневматични приложения, включващи както възвратно-постъпателно, така и въртеливо движение. Основните характеристики включват дълъг експлоатационен живот, ниско триене, отлично уплътняване и компактен дизайн. Той също така осигурява изключителни резултати при уплътняване и минимално съпротивление на триене при водно-хидравлични приложения за ротационно уплътняване.
Той поддържа надеждни характеристики на уплътняване дори при водно-хидравлични ротационни работни условия, като ефективно намалява износването на повърхността на вала и свежда до минимум риска от изтичане на оборудването. Приветстваме запитвания от клиенти на OEM относно избора на продукти, сравнението и груповите покупки.
Граничните стойности не трябва да се появяват едновременно.
|
Налягане (MPa) |
Температура (°C) |
Референтна PV стойност (MPa·m/s) |
Референтна скорост (m/s) |
Среден |
|
≤70 (стандартен тип) |
-35 до +100 (NBR О-пръстен) |
≤10 |
<2 |
Хидравлично масло, емулсия, вода, въздух и др. |
|
≤30 (Високоскоростен тип) |
-20 до +200 (FKM О-пръстен) |
<6 |
1. Съвместимите материали за О-пръстен включват: RO1 нитрилен каучук (NBR), RO2 флуорокаучук (FKM) и др.
2. Материал на уплътнителния пръстен: Стандартен материал PTFE4; други налични опции включват PTFE1, PTFE2, PTFE3 и PTFE5.
Модел за поръчка: RC2051—80x91.7x7.6—PTFE3—R01

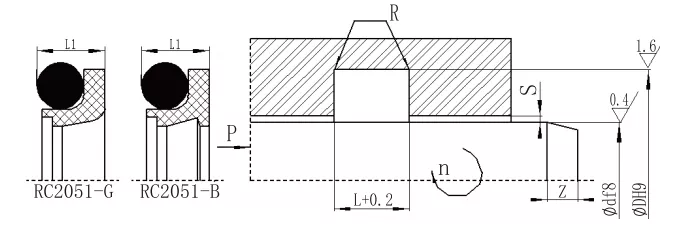

Модел - d x D x L - Код на материала
Налични са спецификации в посочените диапазони.
|
d f8 Стандартен тип RC2051 |
d f8 Лекотоварни RC2051-Q |
d f8 Тежки RC2051-Z |
D H9 |
L+0,2 |
L1 |
Rmax |
Sмакс |
Zmin |
направи |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5~15.9 |
-- |
d+4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~15.9 |
16~38,9 |
-- |
d+6,3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
39~107.9 |
5~15.9 |
d+8,2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
108~670.9 |
16~38,9 |
d+11,7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
671～999 |
39~107.9 |
d+15,5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
671～999 |
1000-1599 |
108~670.9 |
d+19,4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
671～999 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Забележка: 1. За диаметри на вала ≤30 mm се препоръчва конструкция с отворен канал.
2. Препоръчително е повърхностната твърдост на въртящия се вал да надвишава HRC 58.
